Beambox / Beambox Pro - Laserbuisvervanging

(Schakel alstublieft de Engelse ondertiteling op YouTube in)

U kunt de beamo-video voor de oude versie van Beambox raadplegen om de laserbuis te vervangen met de oude versie van de beugel.

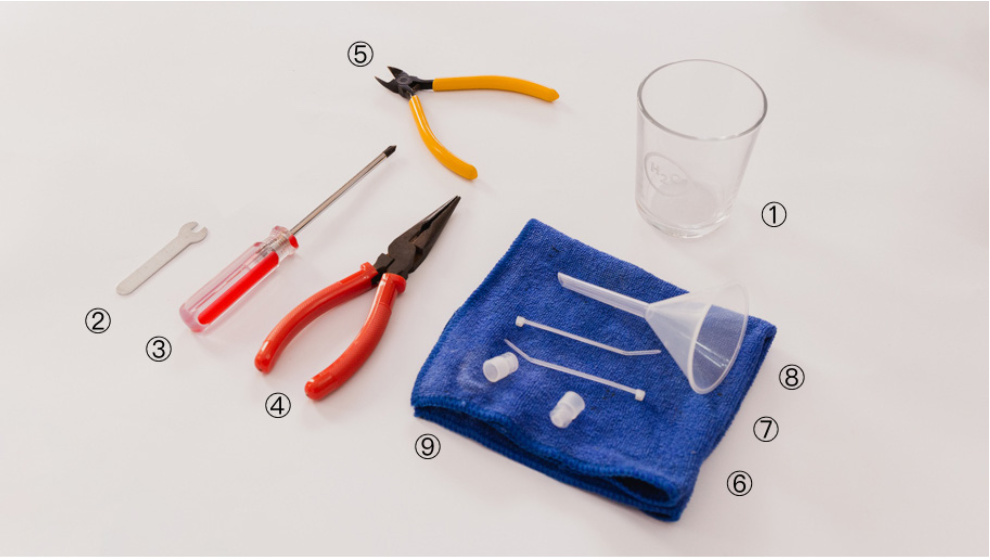

Gereedschap

Accessoiredoos:
① kleine moersleutel
② trechter

Laserbuisdoos:
⑥ kabelbinders
⑧ laserbuisslangplug

Zelf te verzorgen:
③ kruiskopschroevendraaier
④ punttang
⑤ zijkniptang
⑨ handdoek
⑩ waterreservoir

 Haal de stekker uit het stopcontact voordat u begint met de werkzaamheden.

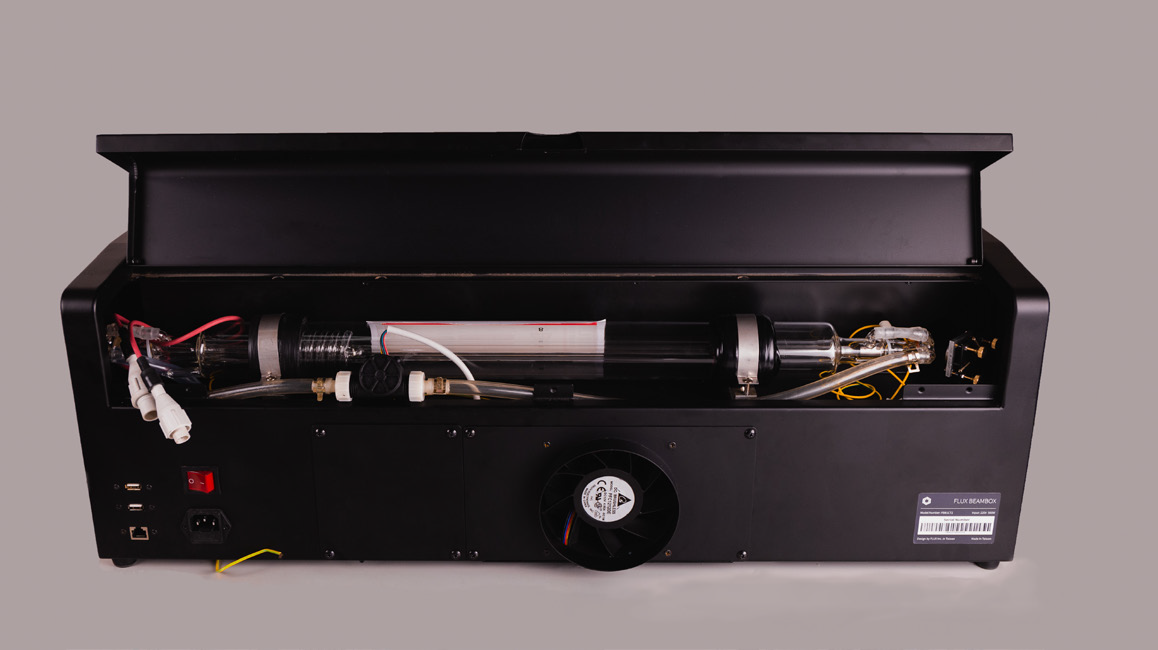

1. Verwijder de schroef aan de binnenkant van de handgreep van het achterpaneel en open vervolgens het paneel.

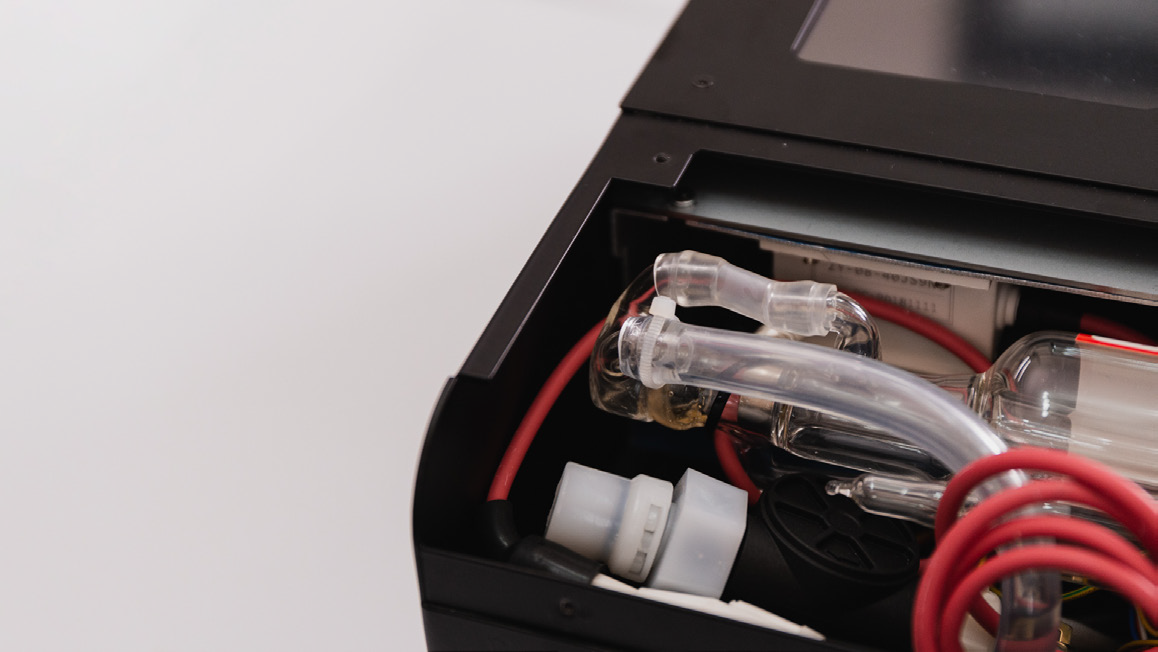

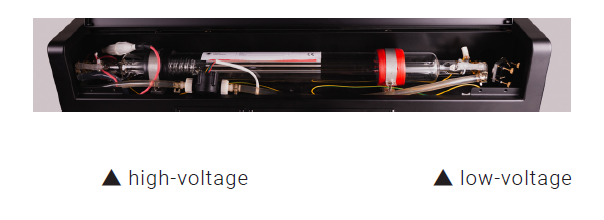

Een laserbuis heeft twee uiteinden. Het uiteinde met de rode draad, dat zich het dichtst bij het touchscreen bevindt, wordt de hoogspanningszijde genoemd. Het andere uiteinde, naast de eerste spiegel, wordt de laagspanningszijde genoemd.

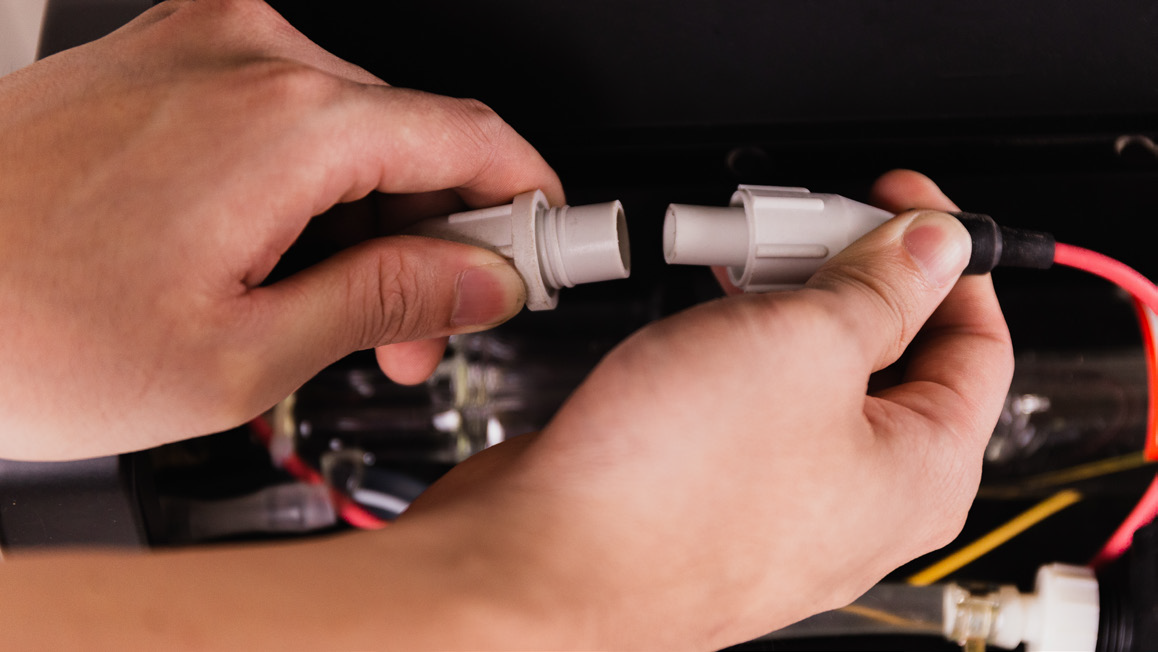

2. Zoek de witte connector aan de hoogspanningszijde. Draai de connector open en koppel deze los.

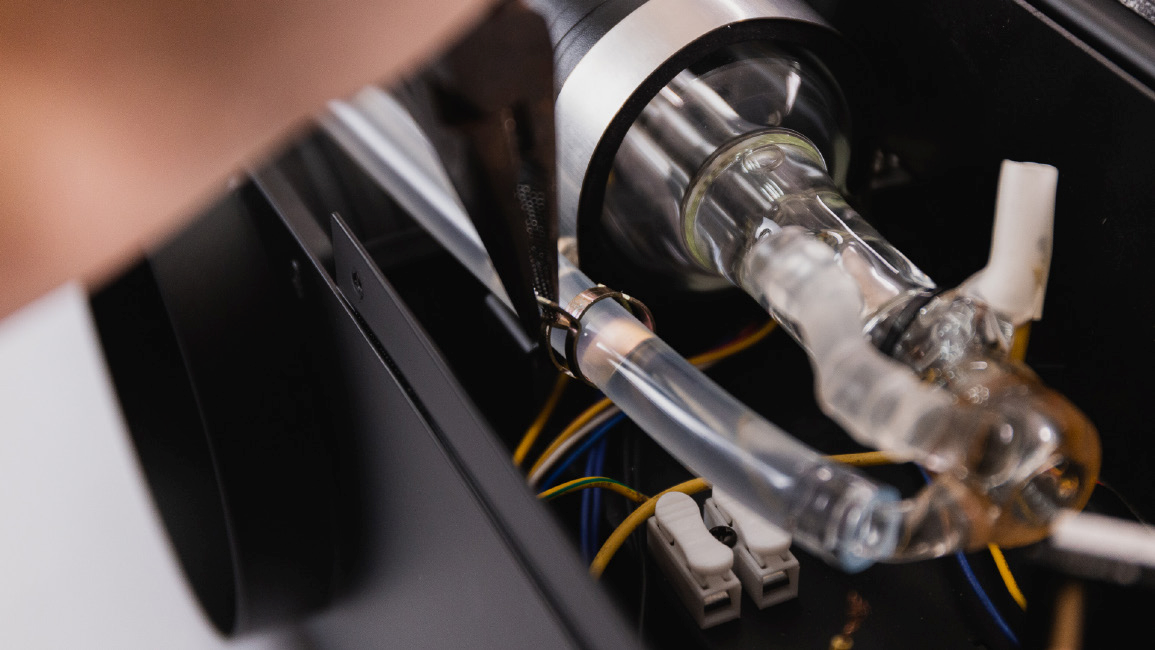

3. Zoek de witte aansluiting in de buurt van de laagspanningszijde.

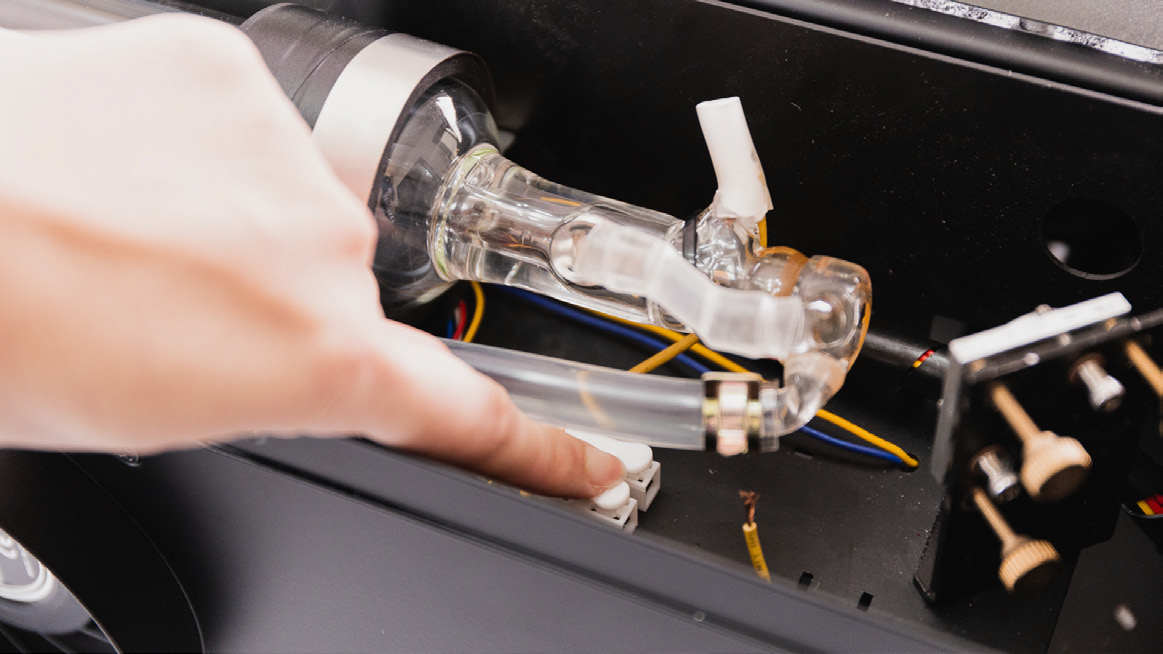

Druk op de knop van de witte aansluiting om de kabel die op de laagspanning is aangesloten los te maken en te verwijderen.

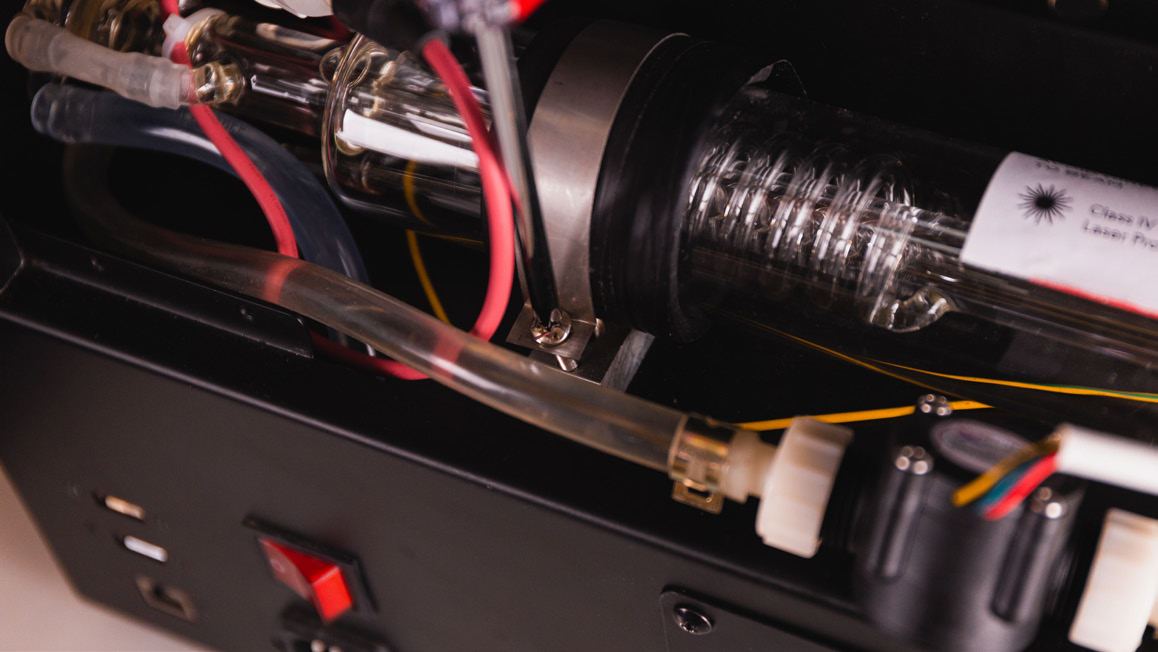

4. Verwijder de schroeven van de laserbuishouder aan beide zijden.

5. Verplaats de slangklem met een tang weg van de laserbuis. Haal de laserbuis uit het chassis en plaats de laagspanningszijde boven een opvangbak. Koppel de slang los van de buis en laat het water weglopen. Sluit de slang af met een plug als u klaar bent.

▲ Plaats het laagspanningsuiteinde boven een opvangbak.

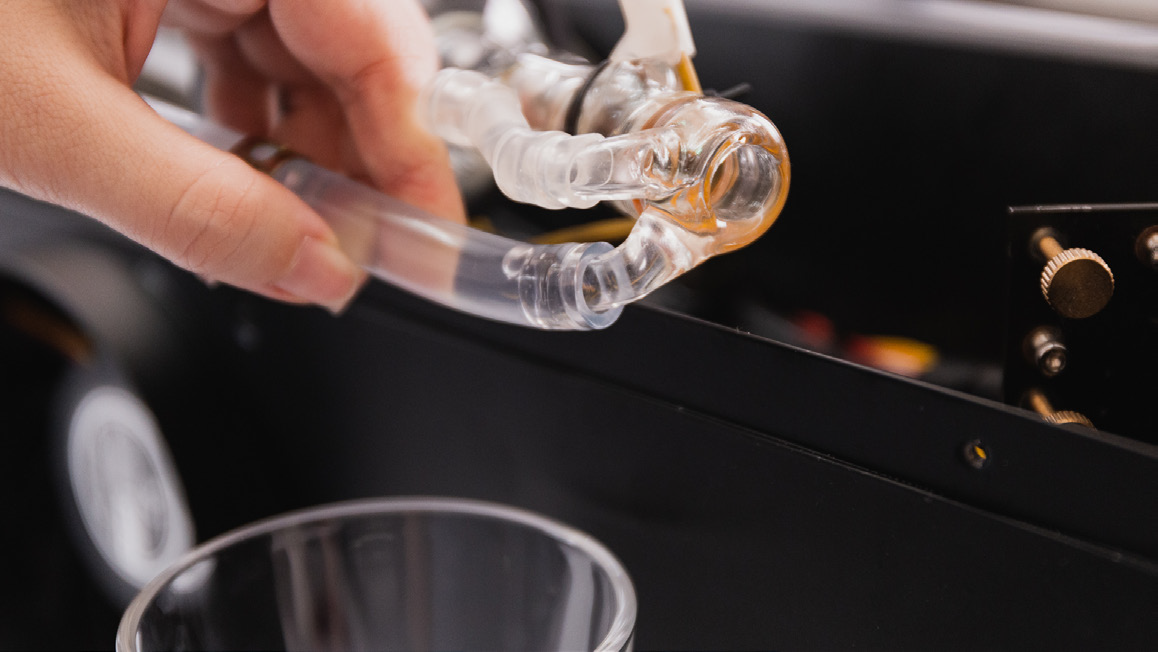

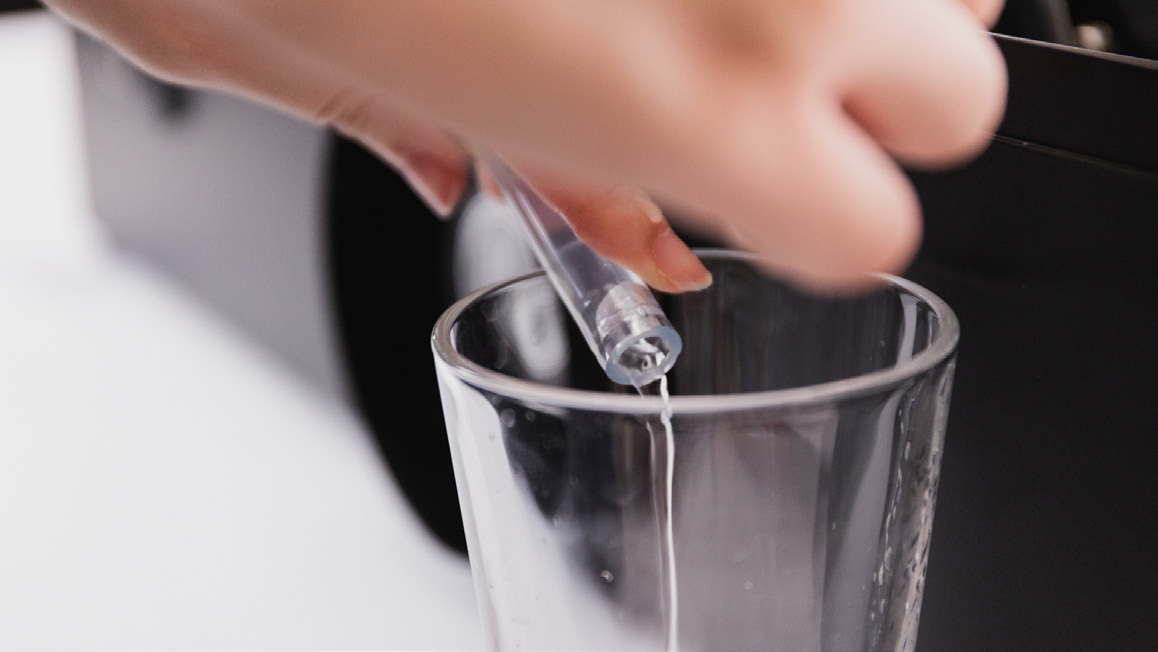

▲ Trek de slang los en laat de buis leeglopen

6. Leg een handdoek onder de hoogspanningszijde. Knip de kabelbinder aan het uiteinde van de slang door met een zijkniptang of schaar. Trek de slang los zodat de buis volledig ontkoppeld is en in zijn geheel verwijderd kan worden.

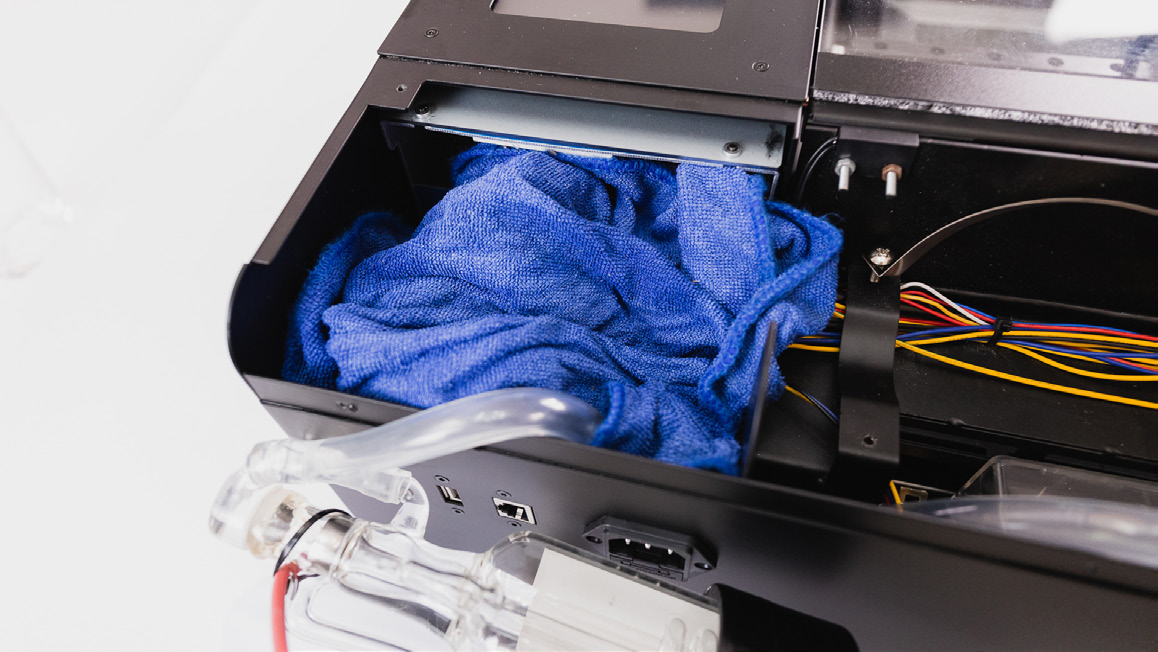

▲ Leg een doek onder de hoogspanningszijde.

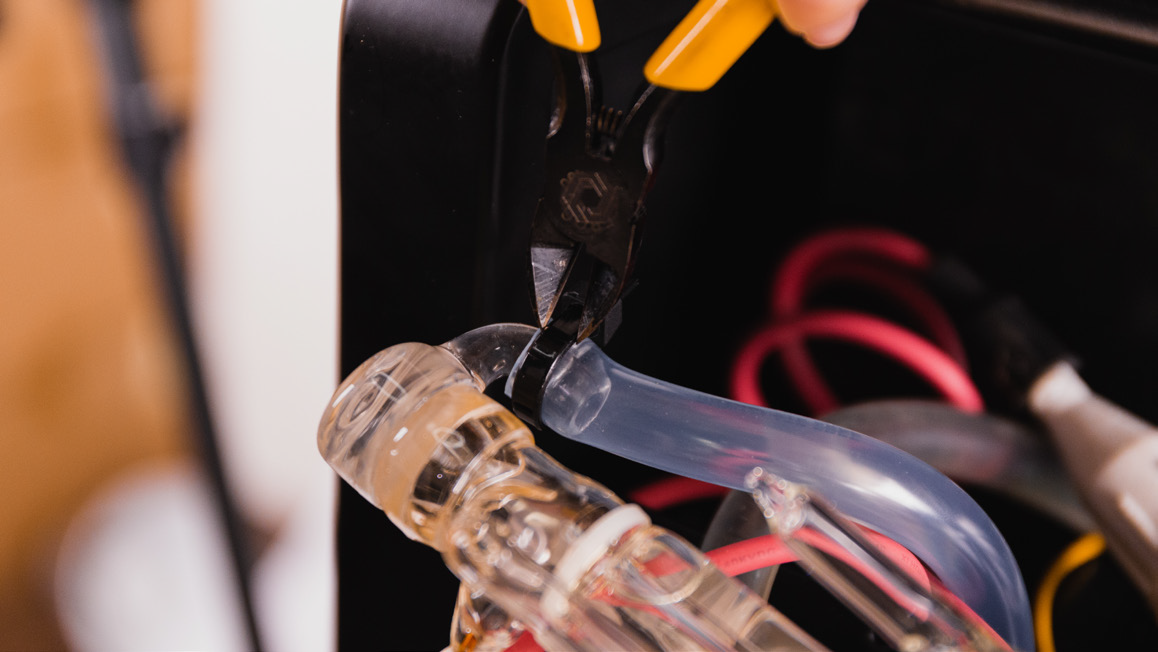

▲ Knip de kabelbinder aan het uiteinde van de slang door.

▲ Trek de slang los en dicht het uiteinde af

 Voorkom dat er water in de machine terechtkomt. Mocht dit toch gebeuren, veeg dan het vocht weg en wacht tot de machine volledig is opgedroogd.

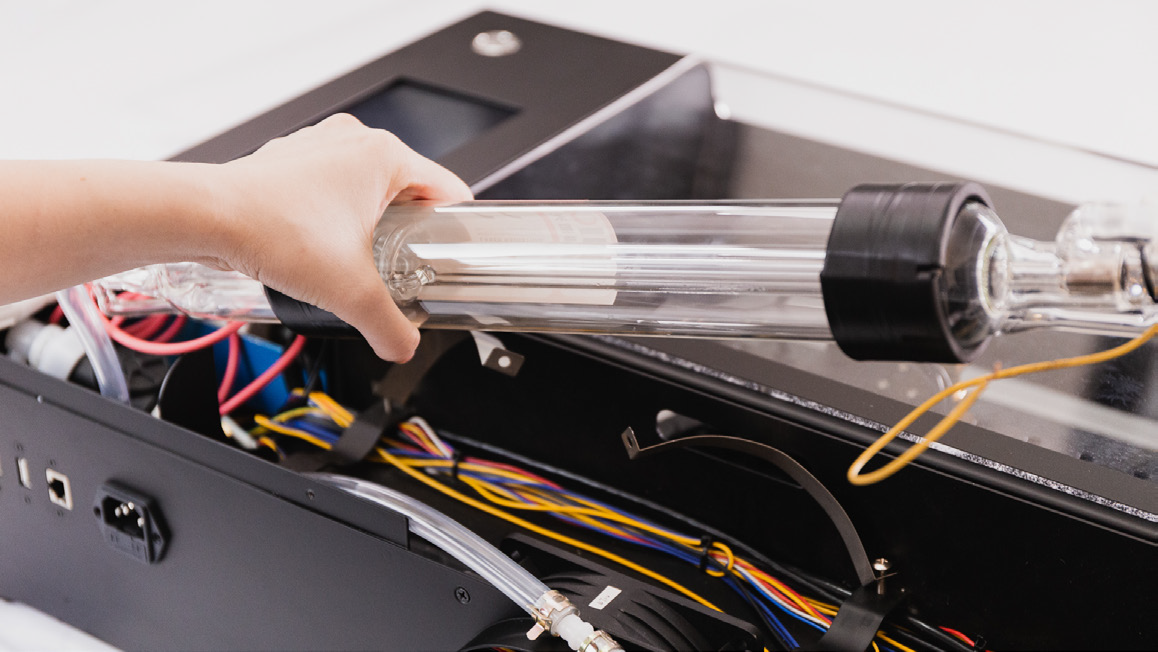

▲ De laserbuis kan nu in zijn geheel worden verwijderd

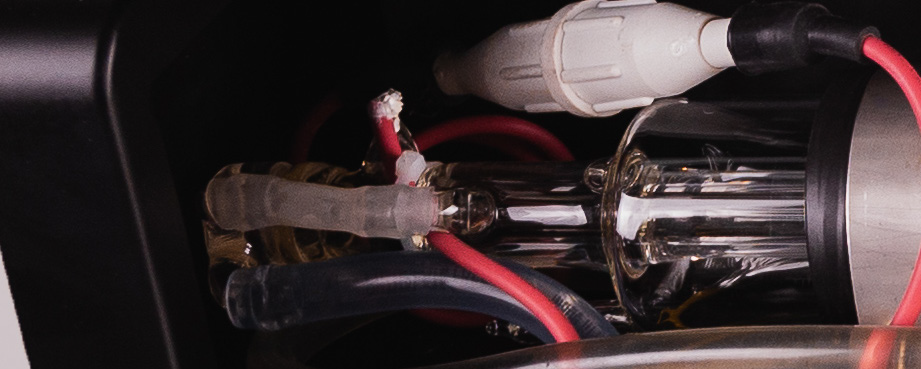

7. Plaats de nieuwe laserbuis en sluit de slangen aan beide uiteinden aan. Zet het hoogspanningsuiteinde vast met een kabelbinder en klem het andere uiteinde vast met de originele metalen slangklem.

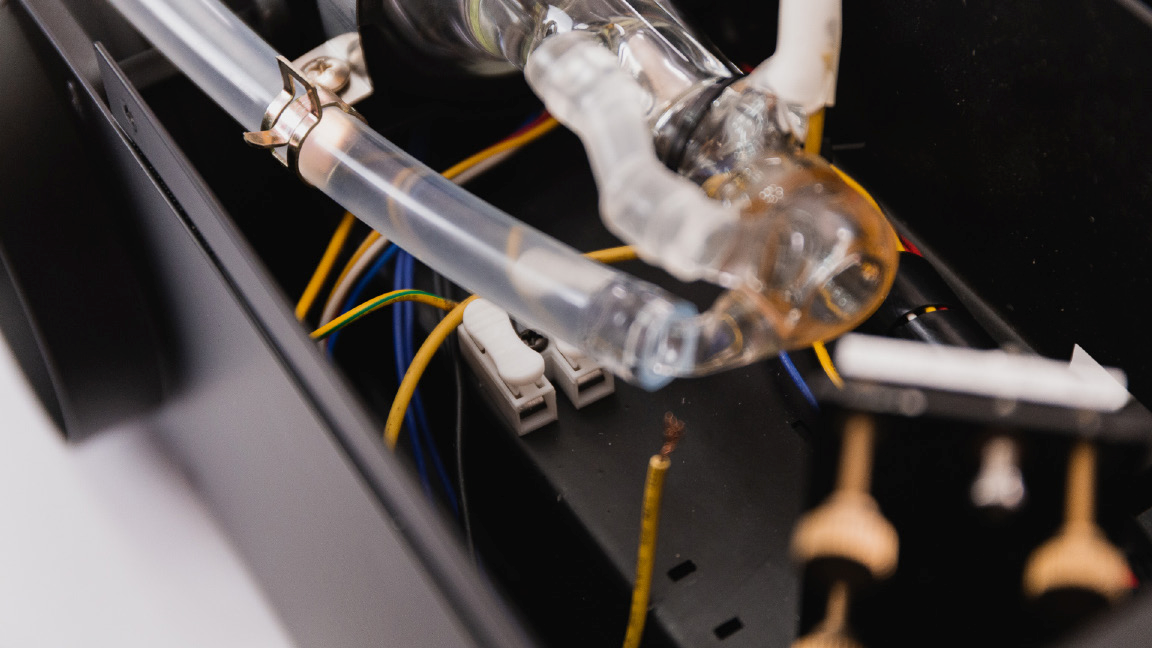

▲ Plaats de nieuwe laserbuis en sluit de slangen aan

▲ Zet het hoogspanningsuiteinde vast met een kabelbinder

▲ Klem het laagspanningsuiteinde vast met de originele metalen slangklem.

 Laat de metalen klem langzaam los om te voorkomen dat de buis beschadigd raakt door de terugverende kracht.

▲ De 2 gele kabels moeten aan dezelfde kant zitten

8. Sluit de witte connector aan de hoogspanningszijde opnieuw aan. Steek de draad in de klem aan de laagspanningszijde en zorg ervoor dat deze stevig vastzit en niet los kan raken. Controleer of de draad stevig in de klem is vastgezet.

▲ Sluit de witte connector aan de hoogspanningszijde opnieuw aan.

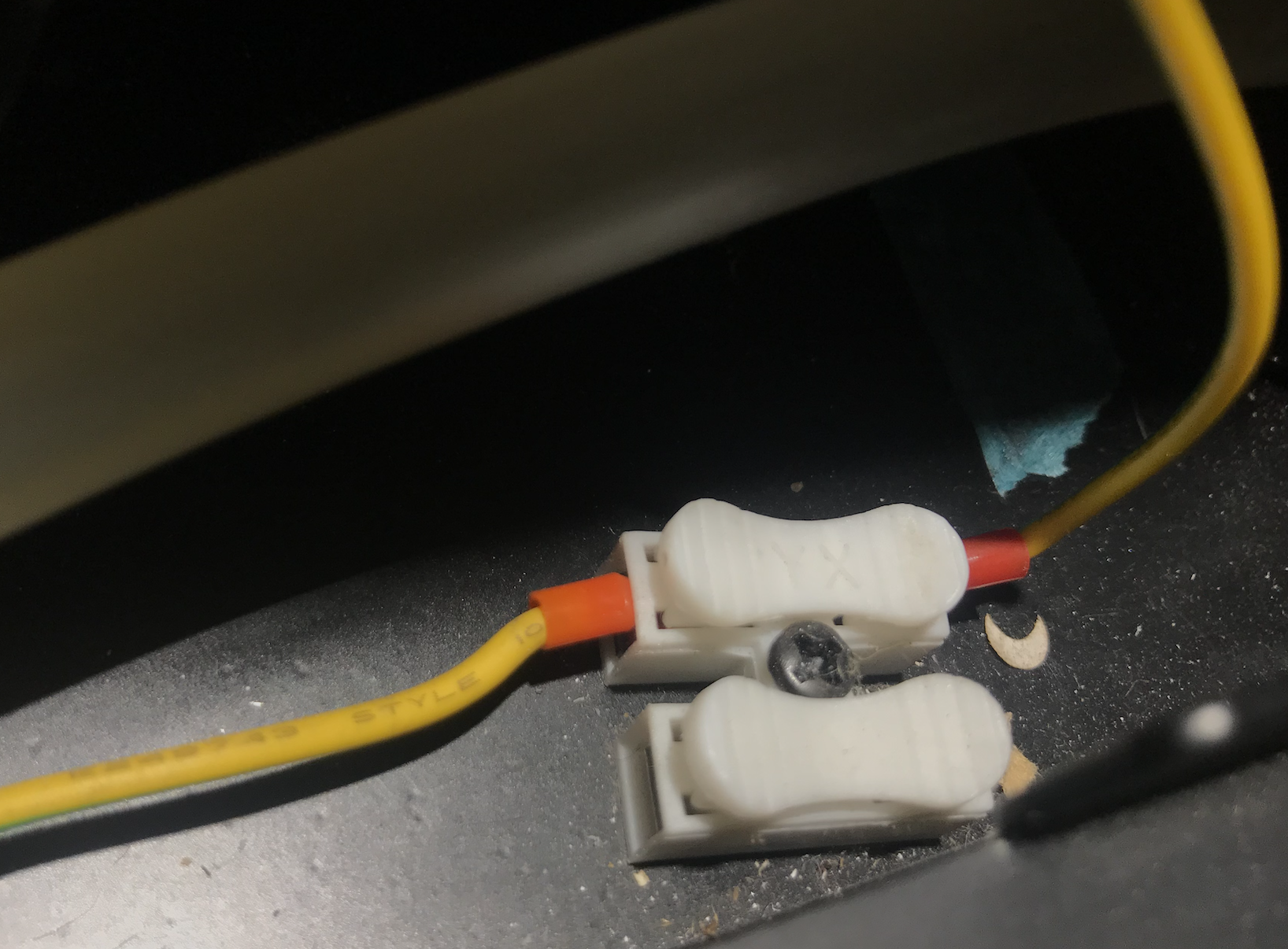

▲ Controleer of de draad stevig in de klem is vastgezet

9. Plaats de laserbuis in het chassis. Zorg ervoor dat er aan beide uiteinden van de buis een ruimte is die breder is dan een vinger. De aansluiting op de laserbuis die verbonden is met de dikke rode draad moet naar boven wijzen. Installeer de schroeven van de buishouderclip en zorg ervoor dat de buis stevig vastzit.

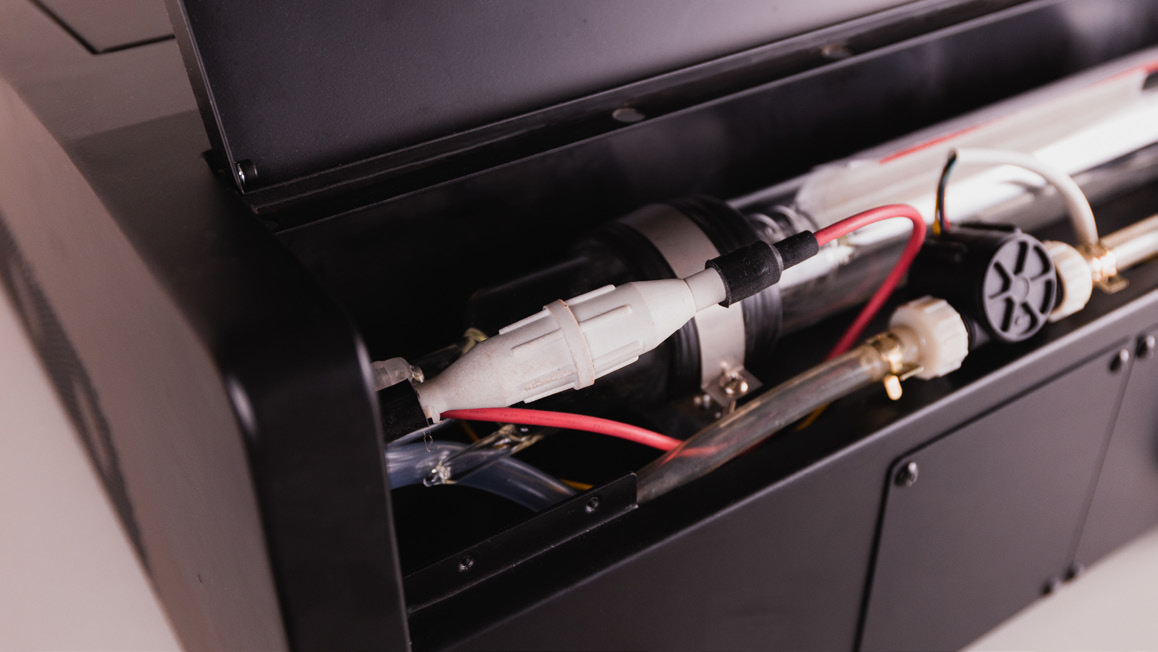

Zorg ervoor dat de aansluiting van de rode kabel naar boven wijst en niet in een andere hoek. Laat het uiteinde van de buis niet in contact komen met of dicht bij de zijkant van het chassis. Een onjuiste plaatsing van de buis kan spanningslekkage veroorzaken.

10. Controleer de volledige installatie en de machine is klaar om op te starten.

Raak het gebied nabij de hoogspanningszijde van de buis niet aan om elektrische schokken te voorkomen.

11. Druk op "Onderhoud" en de laserkop zal naar de beginpositie gaan. Druk op "Pomp" en het koelwater wordt in de laserbuis gepompt.

Let op dat u niet op "Laser" drukt. Plaats geen vinger in de buurt van de laserstraaluitgang.

12. Haal de stekker uit het stopcontact en open de dop van het waterreservoir. Vul het reservoir met een trechter en sluit het weer af.

Let nauwkeurig op het waterniveau om overlopen te voorkomen. Gedestilleerd water wordt sterk aanbevolen.

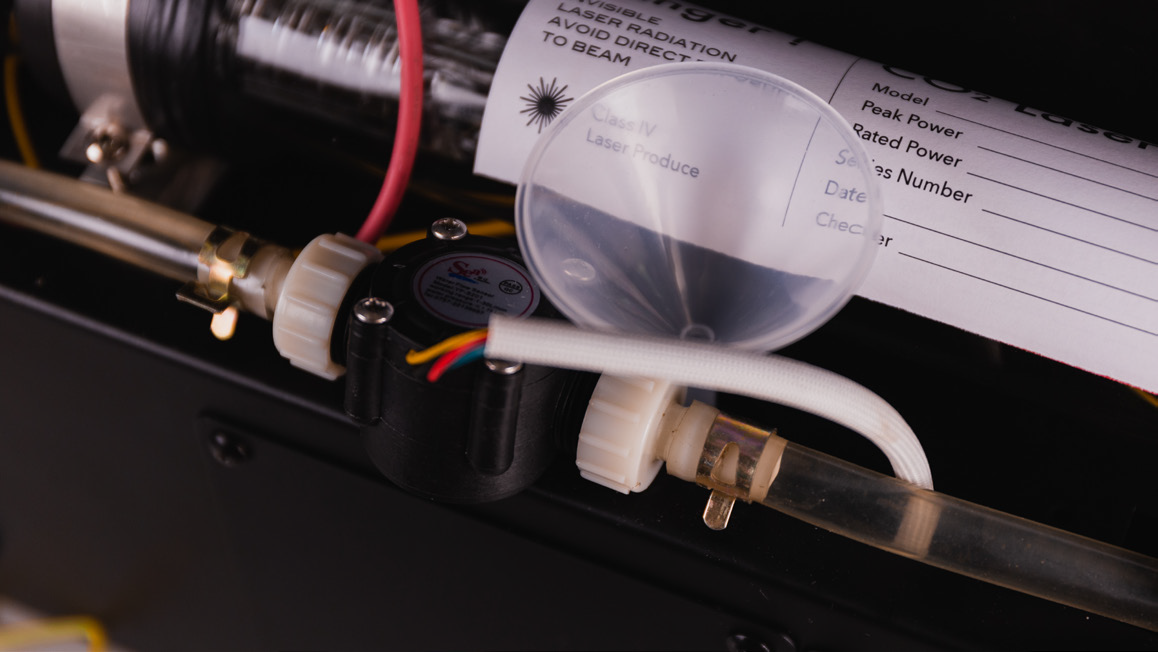

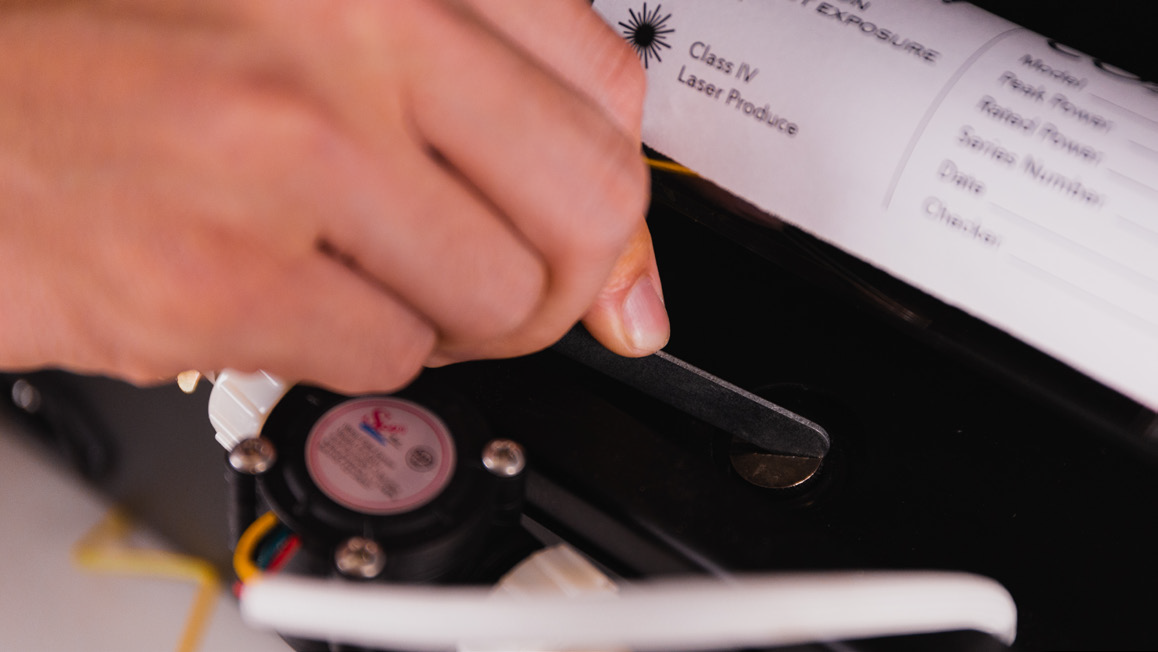

▲ Gebruik een munt of de kleine sleutel om de tank te openen.

13. Herhaal stap ⓫ ⓬ totdat het niveau van de tank niet meer daalt. Dan is de vervanging voltooid.
