5-5 Materiaal kan niet worden doorgesneden

FLUX Support Team
  • Bijgewerkt
Beschrijvingen

Wanneer materialen niet kunnen worden doorgesneden, zijn er veel mogelijkheden die het probleem kunnen veroorzaken, zoals een onjuiste focusafstand, een verkeerd uitgelijnde optische weg, achteruitgang van de laserbuis, enz.
Op basis van onze ervaring wordt het echter MEESTAL veroorzaakt door een verkeerd uitgelijnde optische weg.

Volg de onderstaande stappen om te bepalen wat de oorzaak van het probleem is.



Mogelijke oorzaken

  1. De optische weg (OPA) is verkeerd uitgelijnd.

  2. Verkeerde focusafstand

  3. De spiegels zijn vuil of beschadigd.

  4. De focuslens is vuil of beschadigd.

  5. Het systeem faalt (firmware opnieuw updaten, fabrieksinstellingen herstellen of SD-kaart opnieuw flashen).

  6. De vermogenssnelheid en snelheid zijn verkeerd ingesteld in de software.

  7. De laserbuis is achteruitgegaan.

  8. Het materiaal is moeilijk te snijden.

  9. De laservoeding (Laser PSU) functioneert niet goed.

  10. Het niveau van het honingraatplatform is niet horizontaal. (Minder waarschijnlijk)



Voorbereidingsitems

De benodigde gereedschappen worden in elke stap genoemd, aangezien sommige stappen kunnen worden overgeslagen.



Stap 0 - Gebruik de checklist tijdens het doorlopen van de stappen

Deze checklist wordt gebruikt om al uw ondernomen acties in dit artikel vast te leggen. Na het invullen van de checklist, print deze als PDF en stuur deze indien nodig naar uw wederverkoper of FLUX Support. Dit is nuttige informatie voor ons om het probleem op te sporen en in te perken.
Raadpleeg de link: 6-3 Snijden ging niet door materiaal heen (Beambox)



Stap 1 - Reinig alle spiegels en de focuslens

Vuile spiegels en een focuslens zullen ervoor zorgen dat de laseruitvoer zwakker is.



Stap 1.1 - Zorg ervoor dat de parameters correct zijn ingesteld

Soms vergeten mensen de parameters op het paneel of in Beam Studio te wijzigen.



Stap 1.2 - Controleer de focusafstand

Een onjuiste focusafstand zal de snij- of graveerprestaties onaanvaardbaar beïnvloeden.



Stap 1.3 - Controleer het optische pad

Op basis van onze ervaring wordt het niet kunnen doorsnijden van materialen MEESTAL veroorzaakt door een verkeerd uitgelijnd optisch pad.


Voordat u naar de volgende stap gaat, moet u weten dat:
Alle stappen na stap 1.3 zijn gebaseerd op een goed uitgelijnd optisch pad.
Als u na het lezen van het bovengenoemde artikel nog steeds niet kunt bevestigen of uw optische pad goed is of niet, stop dan met het doorlopen van dit artikel en neem direct contact op met uw lokale wederverkoper of FLUX Support voor hulp.
(De verzameling tapes zal belangrijke informatie zijn om het probleem van OPA te achterhalen.)



Stap 1.4 - Voer dezelfde taak uit

  • Voer dezelfde taak uit met hetzelfde materiaal en kijk of het nu kan worden gesneden.

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

  • Ja, het kan nu worden gesneden >> Probleem opgelost



Stap 1.5 - Testen van materiaalvoorbereiding

Om verder te testen, bereid een van deze twee materialen voor zoals hieronder vermeld.




Stap 2 - Snijtest in het midden

We gaan de snijcapaciteit in het midden van het bed testen.

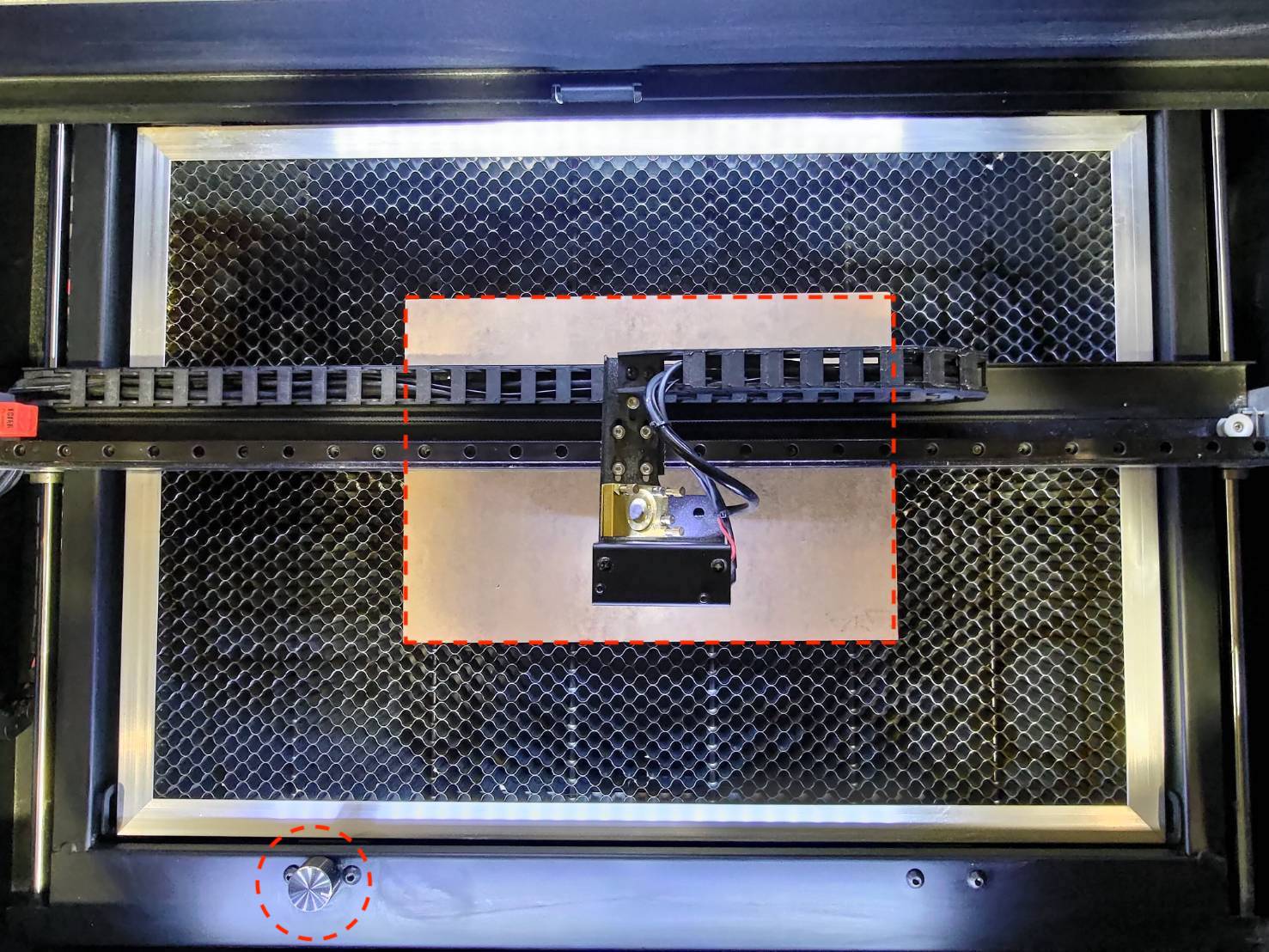

  • Plaats het voorbereide materiaal (3mm acryl of hout) in het midden van het bed en zorg ervoor dat u focust.

  • Snijd het voorbeeldbestand in Beam Studio.
    Step


Bepaal uw resultaat en de volgende actie die u moet ondernemen:



Stap 2.1 - Fabrieksinstellingen herstellen

Soms kan een firmwarefout ervoor zorgen dat de output van de laser abnormaal is.
Reset de machine om firmwareproblemen te voorkomen.

  • Fabrieksinstellingen herstellen. (Machine > Fabrieksinstellingen herstellen)

  • Snijd na de reset het voorbeeldbestand opnieuw uit, zoals beschreven in Stap 2.



Bepaal uw resultaat en de volgende actie die u moet ondernemen:



Stap 3 - Snijtest rechtsonder

In deze stap gaan we de snijcapaciteit in het rechterondergebied van het bed testen.

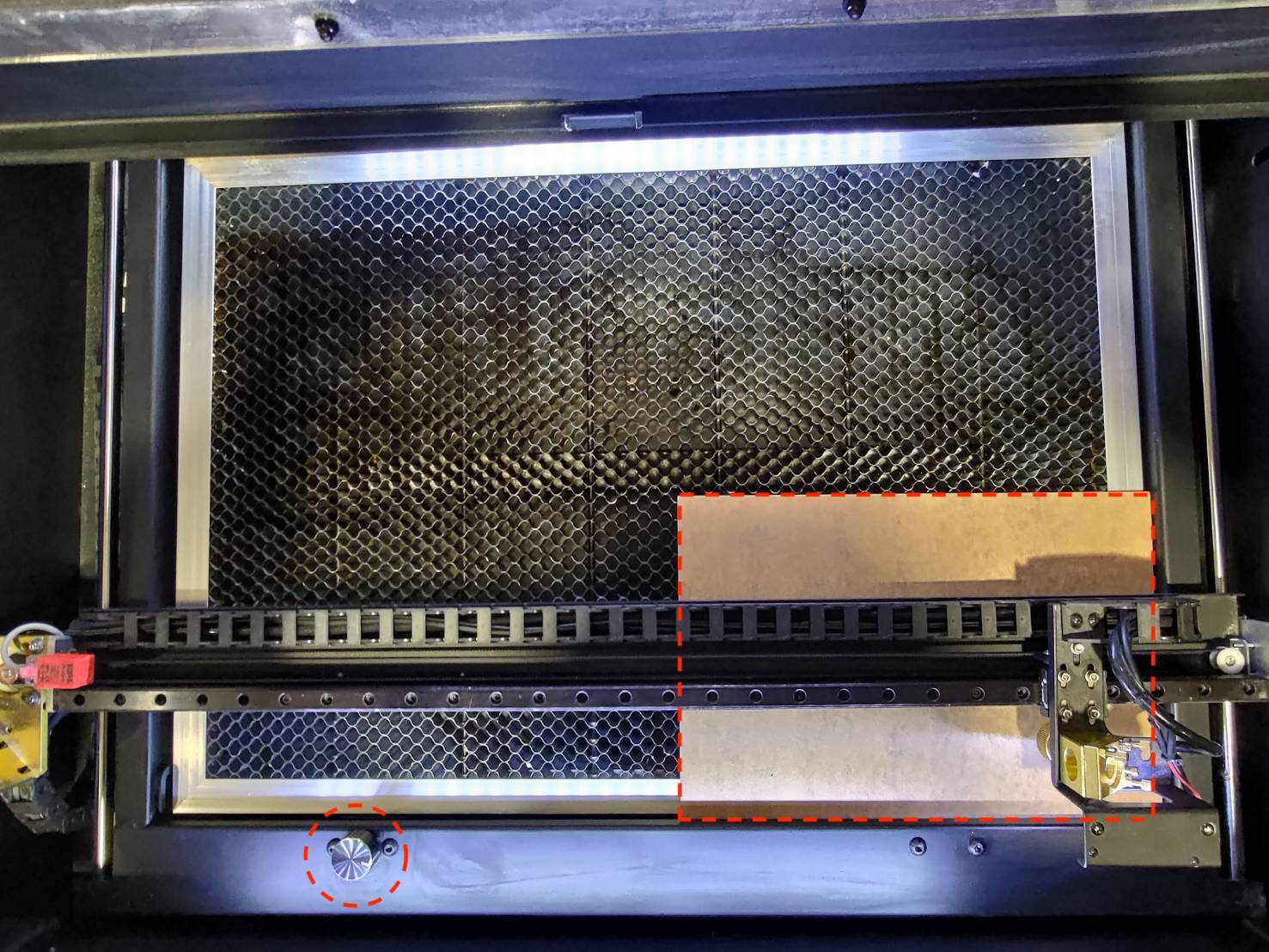

  • Plaats het voorbereide materiaal (3mm acryl of hout) in het rechterondergebied van het bed en zorg ervoor dat u focust.358165.jpg

  • Snijd het voorbeeldbestand in Beam Studio.
    Step


Bepaal uw resultaat en de volgende actie die u moet ondernemen:

  • Ja, het kan in het rechterondergebied worden gesneden >> De machine wordt als probleemloos beschouwd >>
    Het probleem kan materiaal-gerelateerd zijn. Pas uw eigen parameters aan.
    (Verhoog de vermogenssnelheid, verlaag de snelheid of voer vaker uit)



Stap 3.1 - Controleer het optische pad opnieuw

Op basis van de toestand van de machine, als het materiaal in het midden kan worden gesneden, maar niet in het rechterondergebied, is het waarschijnlijk dat het optische pad opnieuw kan worden afgesteld en verbeterd.

Ga terug naar Stap 1.3 - Controleer het optische pad. en zorg ervoor dat uw OPA goed is uitgelijnd.

Als u na het lezen van het bovengenoemde artikel nog steeds niet kunt bevestigen of uw optische pad goed is of niet, stop dan met het doorlopen van dit artikel en neem direct contact op met uw lokale wederverkoper of FLUX Support voor hulp.
(De verzameling tapes zal belangrijke informatie zijn om het probleem van OPA te achterhalen.)



Bepaal uw resultaat en de volgende actie die u moet ondernemen:

  • Ja, het kan nu in het rechterondergebied worden gesneden >> Probleem opgelost



Stap 4 - Verhoog de vermogenssnelheid en verlaag de snelheid

Om het probleem te verhelpen, gaan we controleren of het verhogen van het vermogen en het verlagen van de snelheid het snijresultaat kan verbeteren.

  • Beam Studio:
    Step


  • Verhoog het standaard vermogen met 20%.
    (Als de standaardwaarde 15% is, dan wordt 15% + 20% = 35% ingesteld)

  • Verlaag de standaard snelheid met de helft.
    (Als de standaardwaarde 300mm/s is, dan wordt 300mm/s *0,5 = 150mm/s ingesteld)

  • Voer dezelfde taak uit en kijk hoe het gaat.
    • Als het de vorige keer in het midden mislukte, test dan opnieuw het midden.
    • Als het de vorige keer in de rechteronderhoek mislukte, test dan opnieuw de rechteronderhoek.



Bepaal uw resultaat en de volgende actie die u moet ondernemen:
  • Nee, het kan nog steeds niet worden gesneden in de rechteronderhoek of in het midden >>
    Complex probleem: Lasersysteem (Laserbuis/Voeding) of Besturingssysteem (Printplaten of Sensoren)     >>
    Maak een foto van het mislukte resultaat >> Ga naar Stap 5 - Meld het aan de lokale wederverkoper of FLUX Support



Stap 5 - Meld het aan de lokale wederverkoper of FLUX Support

  • Volg de instructies in de onderstaande link om een probleem correct te melden aan uw lokale wederverkoper of FLUX support. [Neem contact op met de klantenservice]
  • Zorg ervoor dat u de checklist en sla het op als een PDF-bestand zodat u uw acties kunt delen.

De verzamelde informatie, zoals foto's of video's die het probleem met uw machine in dit artikel tonen, moet worden gedeeld met de wederverkoper of FLUX Support.





#END
