5-10 Geen laserstraaluitvoer / De laser vuurt niet / Geen laserpuls

Beschrijving

De reden voor het uitblijven van de laseruitvoer kan complex zijn. Het kan worden veroorzaakt door een verouderde laserbuis, een defecte laservoeding (Laser PSU) of een systeemstoring...etc.

Volg de onderstaande stappen om het probleem op te lossen.

Mogelijke oorzaken

Gereedschap

Stap 1

Bekijk de onderstaande video en bepaal of het symptoom vergelijkbaar is met uw machine.
(Als er geen laseruitvoer is wanneer de Beambox draait en een hard krakend geluid maakt,
geeft dit aan dat de buis kapot is.)

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 2

Zorg ervoor dat de instellingen voor vermogen en snelheid correct zijn in de software.

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 2.1

Verdubbel uw vermogensinstellingen, start de taak en kijk of de laser uitvoer geeft.
(Bijvoorbeeld, als uw vermogen oorspronkelijk 15% is, verhoog het dan naar 30% en start de taak.)

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 3

Schakel de machine uit.

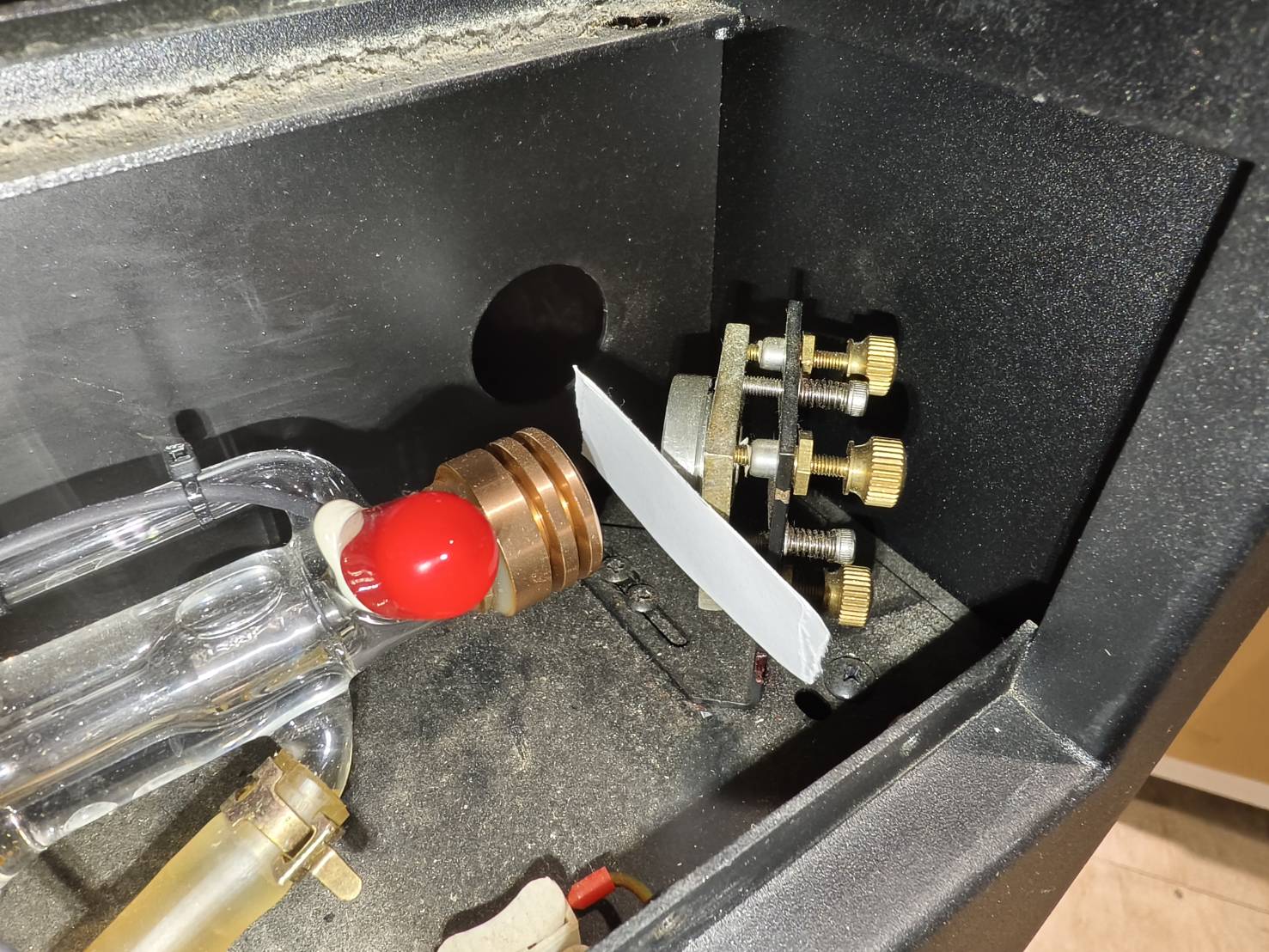

Open het achterdeksel en plaats een nieuwe dubbelzijdige tape op de eerste spiegel.
Ga na het plaatsen van de tape naar Stap 3.1.

• Gebruik de kruiskopschroevendraaier om de schroef boven de ventilator aan de achterkant van de machine los te draaien, waarna het achterdeksel kan worden geopend.





• Plaats de tape op de spiegel om een hoek van 90 graden tegen de straal te hebben.





• Sluit de achterklep.


Stap 3.1

Maak 5 pulsen en controleer of de tape een verbrand merkteken heeft.
(Raadpleeg de voorbeelden om het resultaat van de tape te bepalen.)

A. Zet de machine aan.
B. Sluit het deksel.
C. Ga naar de onderhoudsmodus en wacht tot het homing-proces is voltooid.
D. Zoek de Pulse-knop.
E. Eén druk = één puls, twee drukken = twee pulsen, enzovoort.
F. Controleer de tape
⚠︎ Maak altijd pulsen wanneer het deksel gesloten is.

Voorbeelden van taperesultaten

Goed voorbeeld - Rond en sterk	Slecht voorbeeld - Zwak, hol of niet rond

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 4

Schakel de machine uit.

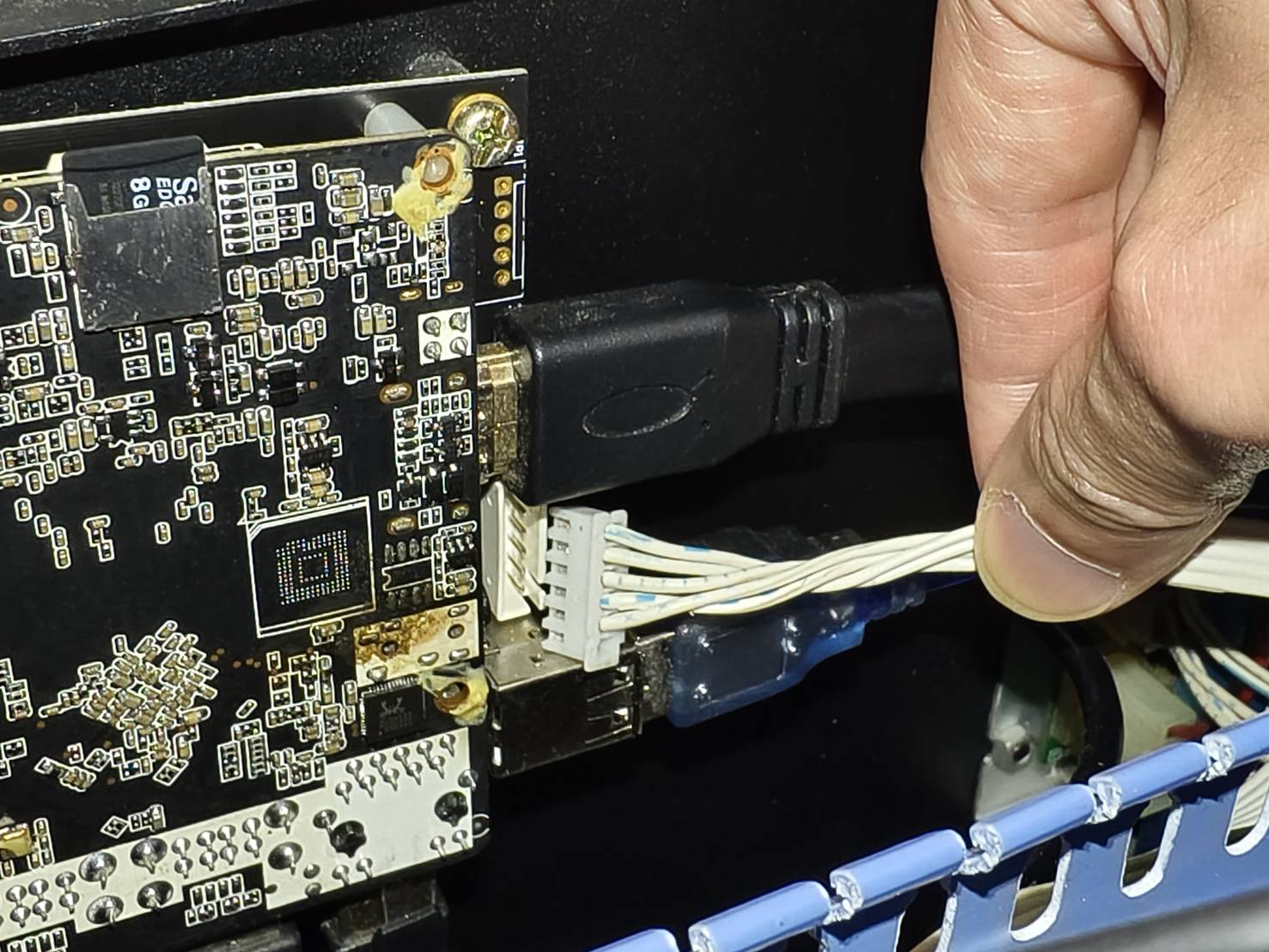

Open de zijklep om bij het moederbord te komen en trek de laserstuurkabel los.
Na het loskoppelen van de kabel, ga naar Stap 4.1.

• Open de zijklep.




• Voor V18 moederbord in groen, is de laserstuurkabel als volgt.





• Voor V22/V23 moederbord in zwart, is de laserstuurkabel als volgt.




Stap 4.1

Draag rubberen handschoenen voordat u de volgende actie uitvoert.
Zet de machine aan. Druk tweemaal op de laserknop of houd deze 1-2 seconden ingedrukt met een pen of potlood en controleer de laseruitvoer op de tape.
(Raadpleeg de voorbeelden om het resultaat van de tape te bepalen.)

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 4.2

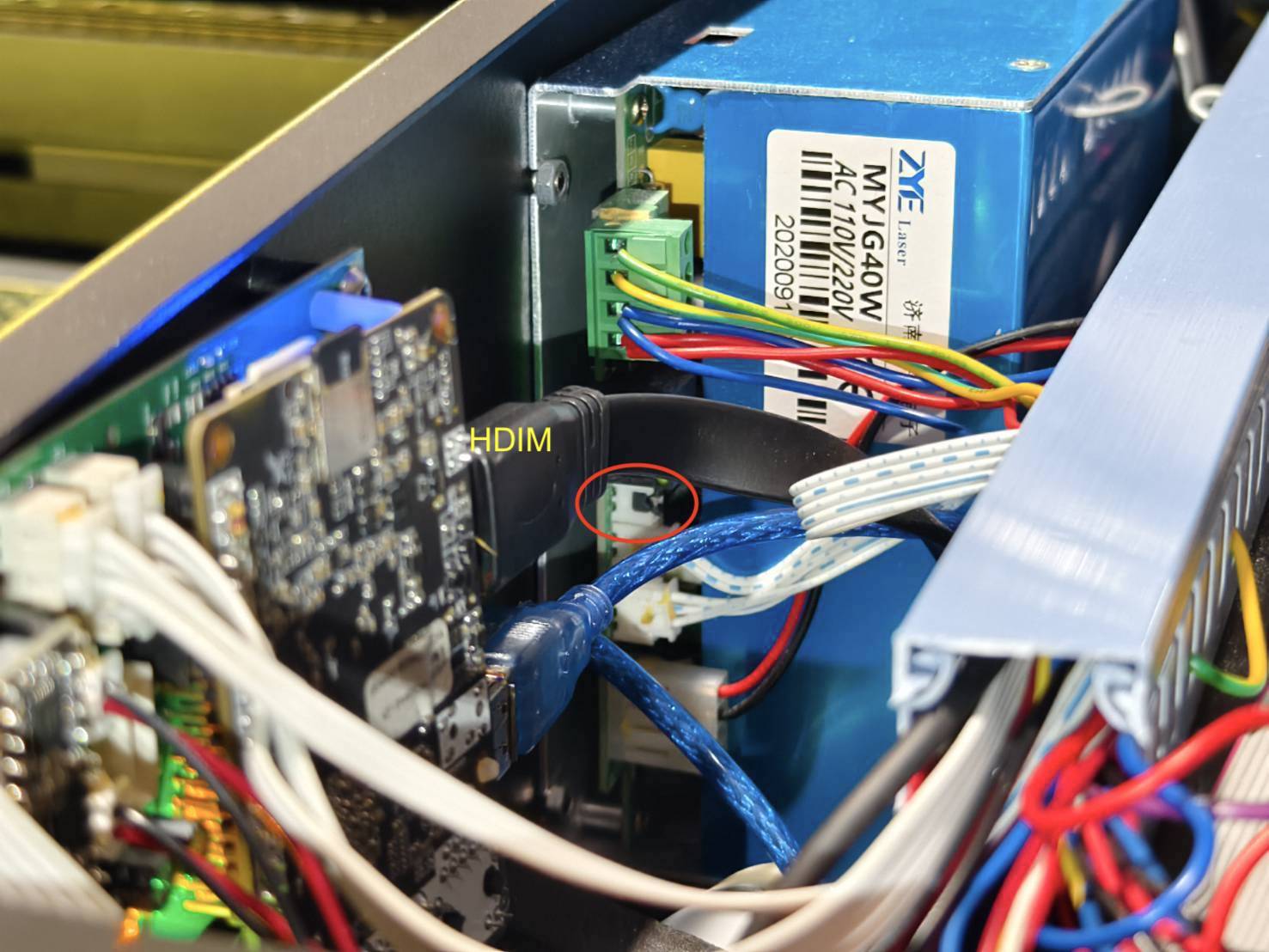

Zet de machine uit en controleer of de kleine zwarte jumper correct is geplaatst.
(De HDMI-kabel kan worden verwijderd als deze storend werkt.)

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 5

• Sluit de laserstuurkabel opnieuw aan.
  • Locatie van de laserstuurkabel op het V18 moederbord in groen


• • Locatie van de laserstuurkabel op het V22/V23 moederbord in zwart.


• Zet de machine aan en reset de machine naar de fabrieksinstellingen.
  Raadpleeg het artikel, 5-18 Resetten naar fabrieksinstellingen.


• Ga na de reset naar Stap 5.1.

Stap 5.1

Gebruik een nieuwe 2-laagse tape en maak 5 pulsen om te zien of de tape een brandmerk heeft.
(Raadpleeg de voorbeelden om het resultaat van de tape te bepalen.)

Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Stap 6

• Gebruik een nieuwe 2-laagse tape en plaats deze op de eerste spiegel.




• Verhoog de vermogenssnelheid naar x1.5 en maak 5 pulsen om te zien of het brandmerk sterker wordt.
  (Raadpleeg de voorbeelden om het resultaat van de tape te bepalen.)




Bepaal uw resultaat en de volgende actie die u moet ondernemen:

Neem contact op met de klantenservice

Volg de instructies in de onderstaande link om een probleem correct te melden bij uw lokale wederverkoper of FLUX-ondersteuning. [Contact opnemen met klantenservice]

*De verzamelde informatie, zoals foto's of video's die het probleem van uw machine in dit artikel laten zien, zullen moeten worden gedeeld met de wederverkoper of FLUX-ondersteuning.
