5-12 Uitlijningsprobleem met camera

Als de daadwerkelijke graveerresultaten afwijken van wat er in het cameravoorbeeld van de software wordt weergegeven, controleer dan het volgende:

1. Correctie van het focusvlak

Zorg ervoor dat de focussonde in contact komt met het objectoppervlak wanneer deze naar beneden wordt geschakeld. De platformhoogte moet worden aangepast telkens wanneer er een nieuw materiaal op het oppervlak wordt geplaatst. Als u de autofocus-add-on gebruikt, zorg er dan voor dat uw laserkop op de juiste hoogte staat.

2. Objecthoogte

Wanneer u een voorbeeld bekijkt op een dik object, kan de zijkant van het object ook worden vastgelegd, wat een rommelig beeld veroorzaakt.

3. Camerakalibratie

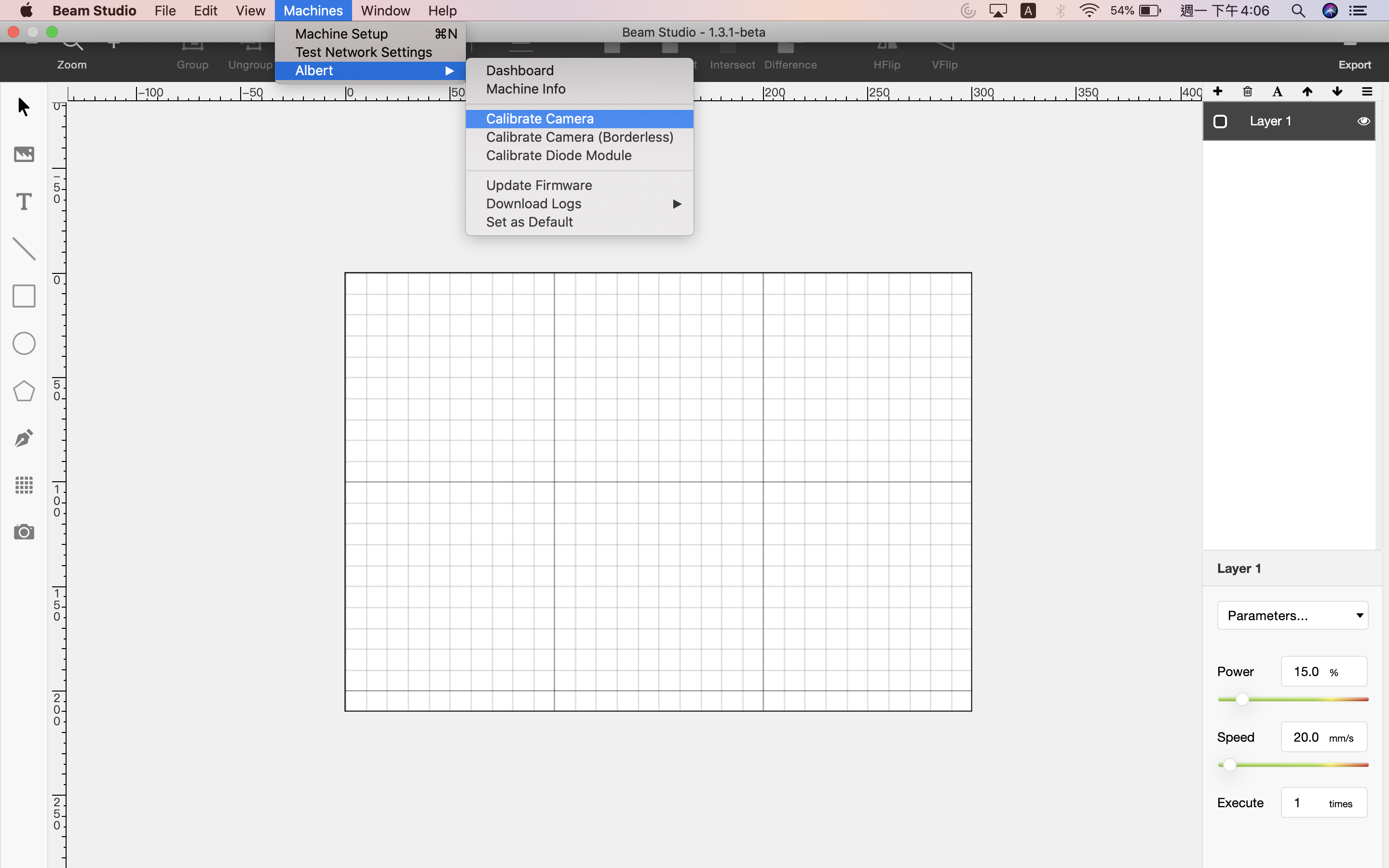

Beam Studio > Menu > Machine > Selecteer Machine > Camerakalibratie

Zorg ervoor dat u de focus aanpast voordat u begint met graveren.

Controleer ook of de focussonde correct wordt gebruikt voor een nauwkeurige focus.

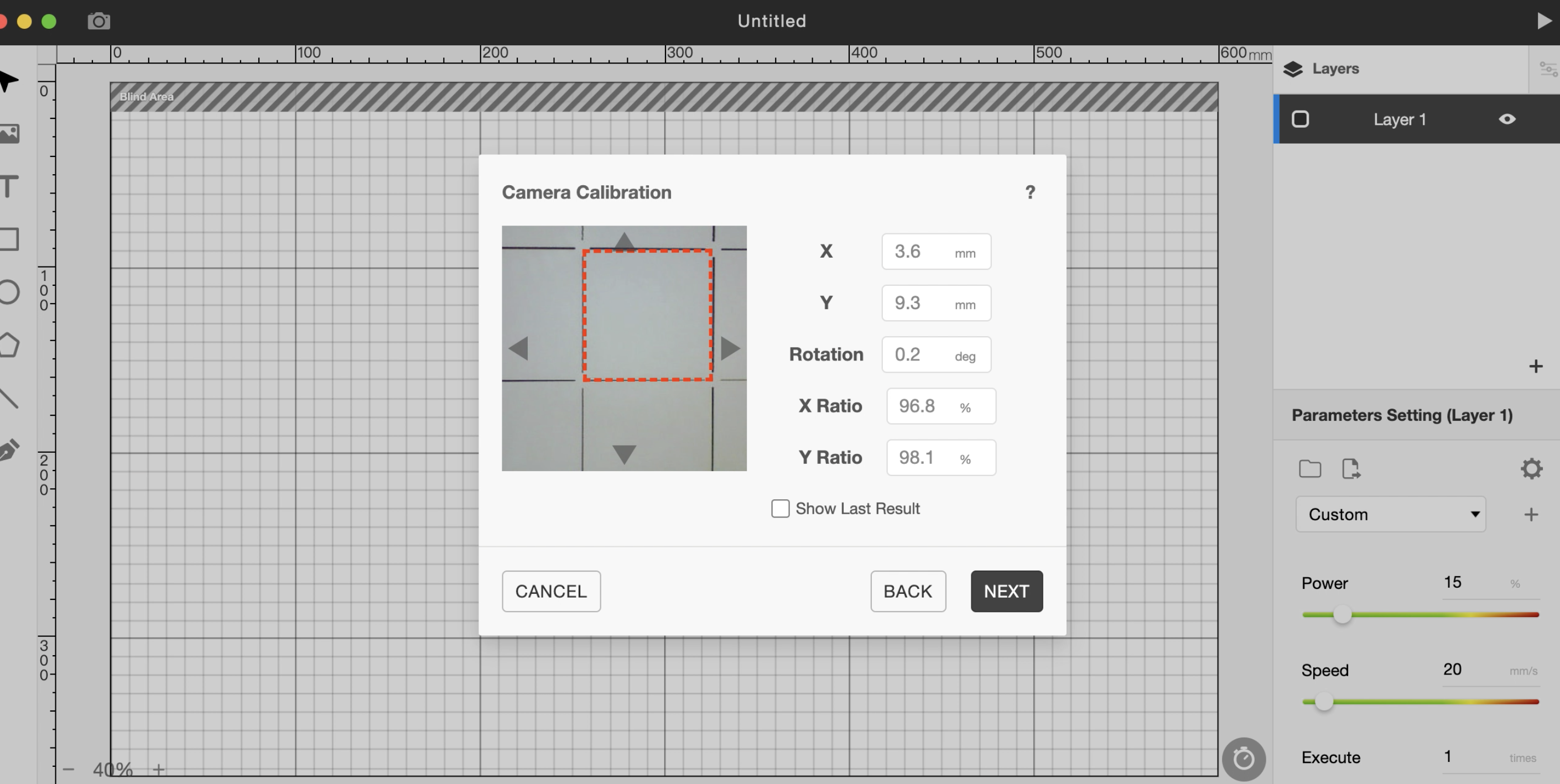

Na het graveren zou de volgende afbeelding op uw computer moeten verschijnen.

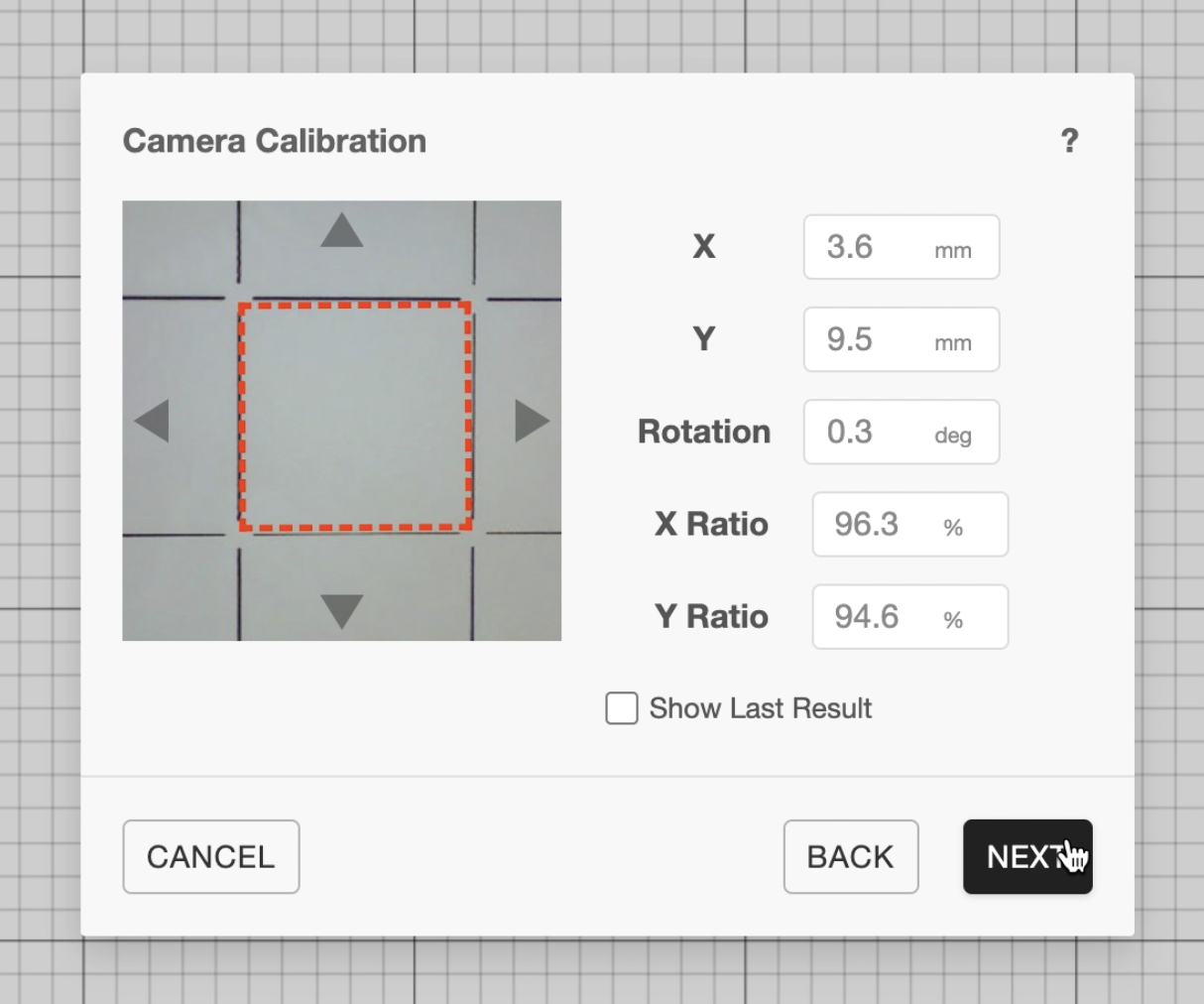

Observeer de verschuiving van het rode vierkant in het voorbeeld. Pas de overeenkomstige waarden aan de rechterkant aan zodat het rode vierkant overeenkomt met het gegraveerde vierkant in het voorbeeld.

Voordat u op Volgendeklikt, zorg ervoor dat

1. Het gegraveerde vierkant gecentreerd is

2. Het rode vierkant correct is ingeschreven binnen het gegraveerde vierkant.

4. Bevestig het kalibratieresultaat (rechter afbeelding)

Teken een vierkant op (X,Y) = (77.5mm, 77.5mm) met een breedte W en hoogte H van 25mm en zorg ervoor dat het vierkant overlapt met het middelste vierkant van de rasterlijnen. Als het niet past, stel dan opnieuw scherp op het papier en kalibreer de camera opnieuw.

5. SVG-parseringsprobleem

Als u nog steeds een verschuiving ondervindt met uw ontwerp, terwijl stap 3 in orde is, dan is het bestand mogelijk problematisch. Stuur uw bestand naar FLUX-ondersteuning zodat we u kunnen helpen bepalen hoe u het kunt oplossen.
