Als het optische pad niet goed is uitgelijnd, moet het opnieuw worden uitgelijnd.
Tekenen van een niet goed uitgelijnd optisch pad:
1. gegraveerde patronen zullen in een bepaalde richting dieper naar lichter verlopen
2. het gesneden oppervlak is na het snijden niet loodrecht.
Benodigdheden:

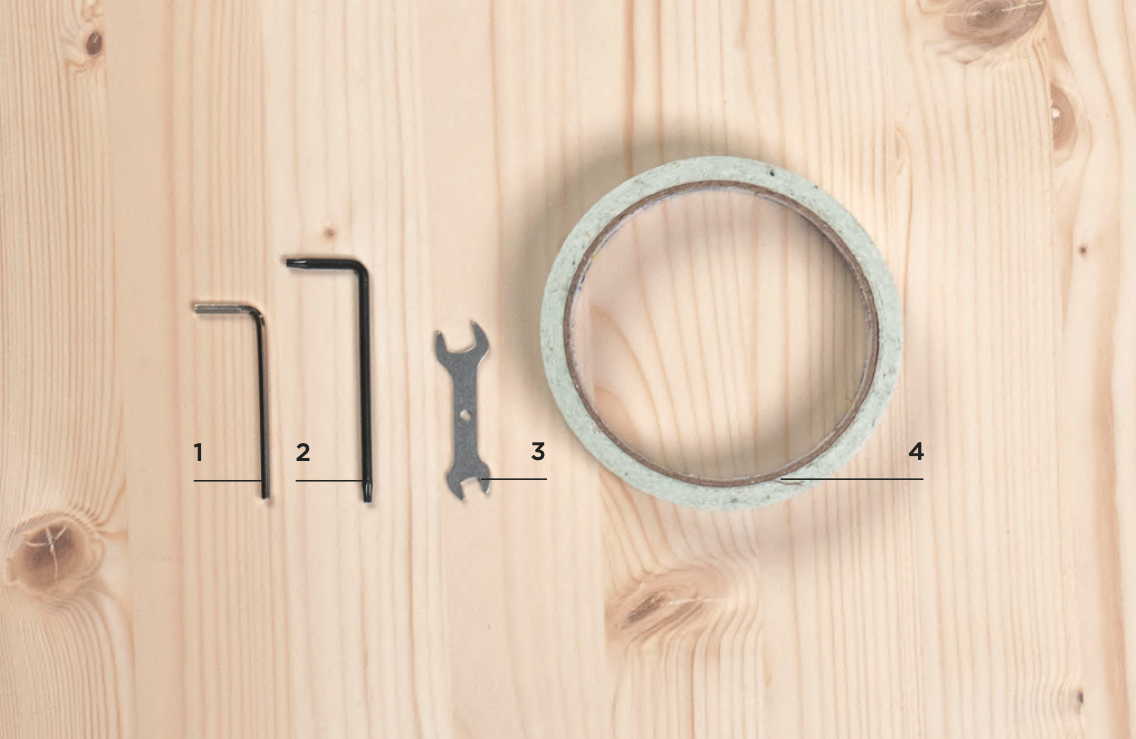

Inbegrepen in de accessoiredoos:
1 | 2,5 mm inbussleutel
2 | Torx-schroevendraaier
3 | Steeksleutel
4 | Dubbelzijdige tape
Uitlijninstructies:

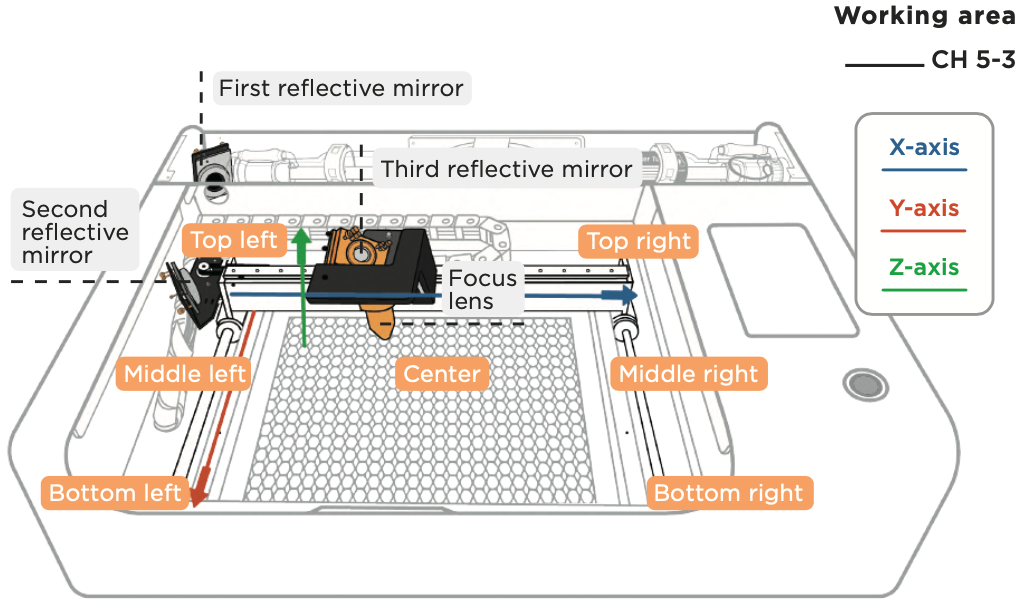

1. De Y-as richting is gerelateerd aan de eerste reflectiespiegel. Nadat de eerste reflectiespiegel correct is afgesteld, moet de laserspot linksonder samenvallen met de laserspot linksboven. Plaats bij het afstellen van de eerste reflectiespiegel de dubbelzijdige tape op de tweede reflectiespiegel.
2. De X-as richting is gerelateerd aan de tweede reflectiespiegel. Nadat de tweede reflectiespiegel is afgesteld, moet de laserspot rechts in het midden samenvallen met de laserspot links in het midden. Plaats bij het afstellen van de tweede reflectiespiegel de dubbelzijdige tape op de derde reflectiespiegel.
3. De Z-as richting is gerelateerd aan de derde reflecterende spiegel. Na het afstellen van de derde reflecterende spiegel moet de laserspot zich in het midden van de laseruitlaat bevinden. Plaats bij het afstellen van de derde reflecterende spiegel het dubbelzijdige plakband op de laseruitlaat.
1. Open de deur niet wanneer de laser pulseert, anders zal de laser vanwege het beveiligingsmechanisme geen licht uitstralen.
2. Bij het uitlijnen van het optische pad kan de "Vermogen" op de pagina "ONDERHOUD" worden ingesteld op x0.50 om te voorkomen dat de laserspot te groot wordt om de verschuivingsrichting van de laserspot nauwkeurig te beoordelen. Wanneer de uitlijning is voltooid, moet het "Vermogen" worden hersteld naar de oorspronkelijke instelling van x1.00 om onvoldoende vermogen tijdens gebruik te voorkomen.
3. Als er een abnormaal krakend geluid is bij het starten van de laserpuls, koppel dan onmiddellijk de stroom los en stop het gebruik. 【Probleemoplossing】 Geen laserstraaluitvoer.

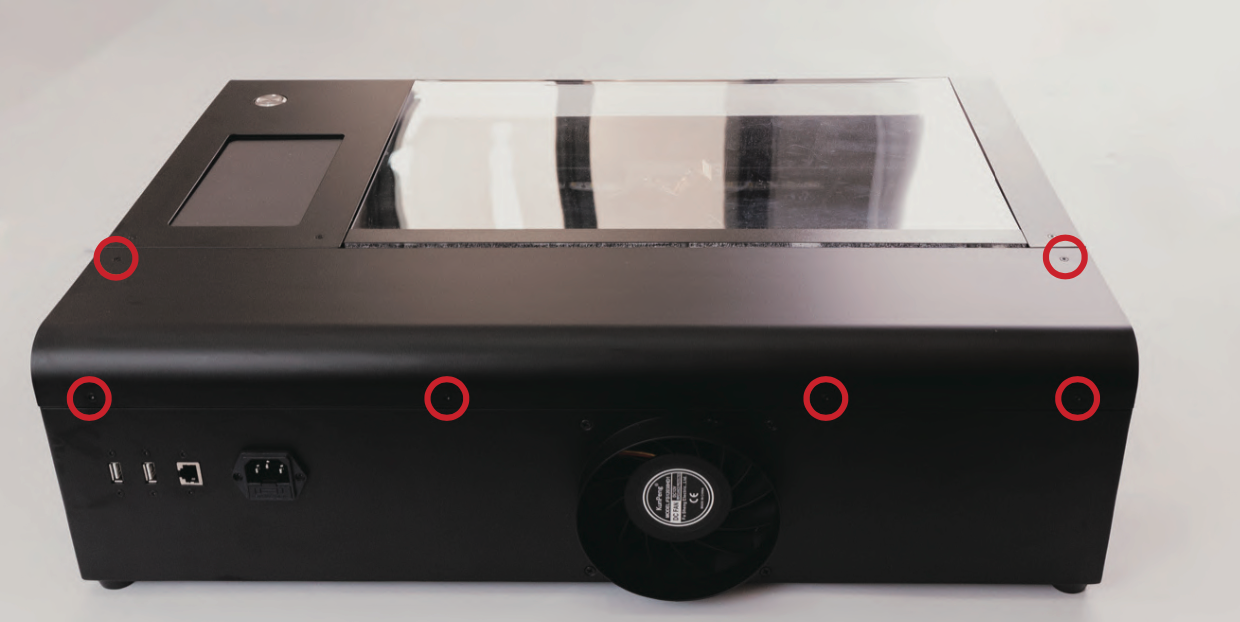

4. Gebruik de Torx-schroevendraaier om de 6 schroeven op de achterkap te verwijderen en verwijder vervolgens de achterkap.
5. Aangezien er schroefdraadborging op de moeren van de bevestigingsschroeven van de eerste en tweede reflecterende spiegels zit, wordt aanbevolen om een kleine hoeveelheid alcohol op die moeren te druppelen om de schroefdraadborging te verzachten voordat u de moeren draait.
Video-instructie
Uitlijningsstappen:
Laserbuis
Doel: Om te bevestigen dat de laserspot op de eerste reflecterende spiegel staat.
Methode:
1. Verwijder de achterkap: Gebruik een Torx-schroevendraaier om de 6 schroeven op de achterkap te verwijderen en verwijder vervolgens de achterkap.

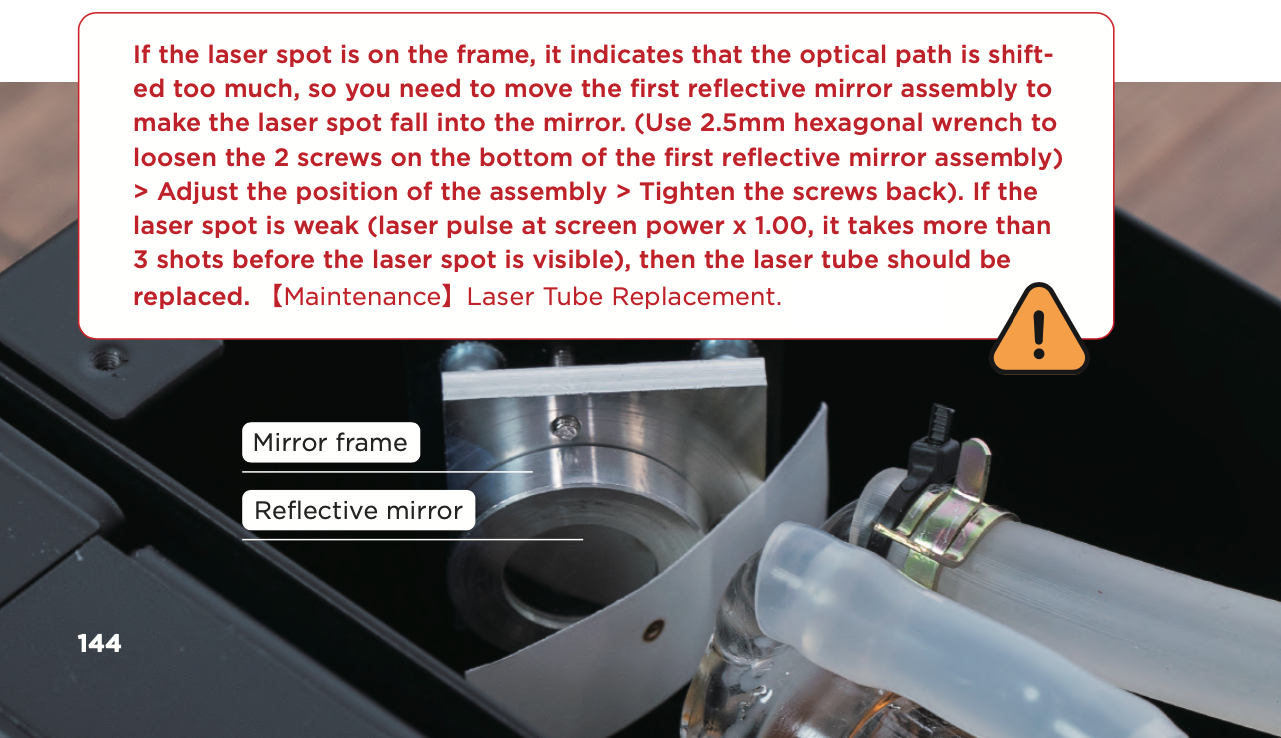

2. Plak de tape: Neem een stuk dubbelzijdige tape en plak het op het ronde metalen frame van de eerste reflecterende spiegel.
3. Verkrijg de laserspot op de eerste reflecterende spiegel: Sluit de deurklep > Klik op "ONDERHOUD" op het scherm > Klik op "Laserpuls" > Open de deurklep > Zorg ervoor dat de laserspot binnen de spiegel valt en vermijd het frame van de spiegel.
Eerste reflecterende spiegel
Doel: Om de linkeronderspot samen te laten vallen met de linkerbovenspot.
Methode:
1. Ontgrendel de motoren en plak de tape: Klik op "ONDERHOUD" van de machine om de homing te voltooien > Klik op "Motoren" > Neem een stuk dubbelzijdige tape en plak het op het metalen frame van de tweede reflecterende spiegel.
2. Verkrijg de laserspot linksboven: Verplaats de laserkop handmatig naar linksboven > Sluit de deurklep > Klik op "Laserpuls" > Open de deurklep > Bevestig de positie van de laserspot. U moet observeren hoe de volgende laserspot (linksonder) beweegt.
3. Verkrijg de laserspot linksonder: Verplaats de laserkop handmatig naar linksonder > Sluit de deurklep > Klik op "Laserpuls" > Open de deurklep > Bevestig of de spots linksonder en linksboven overlappen op dezelfde positie en vermijd het frame van de reflecterende spiegel. Zoals getoond in de bovenstaande afbeelding. Als de laserspots niet volledig overlappen, pas dan de spiegelafstelschroef achter de eerste reflecterende spiegel aan volgens de bewegingsrichting van de laserspot, zodat de positie van de laserspot linksonder naar de positie van de laserspot linksboven beweegt.
4. Pas de eerste reflecterende spiegel aan: Laat een kleine hoeveelheid alcohol op de
moer vallen om de schroefdraadborging te verzachten > Gebruik een dubbele steeksleutel om de moer los te draaien zonder de spiegelafstelschroef te draaien > Draai de spiegelafstelschroef aan of los volgens de bewegingsrichting van de laserspot (controlerichting later uitgelegd) > Herhaal stappen 2, 3, 4 totdat de laserspot linksonder overlapt met de laserspot linksboven (als u de bewegingsrichting van de laserspot niet langer kunt bepalen, moet u de dubbelzijdige tape opnieuw aanbrengen) > Draai na het voltooien van de afstelling de moer aan zonder de spiegelafstelschroef te draaien.
Na bevestiging dat de onder- en linkerbovenhoek punten samenvallen en het reflecterende spiegelframe vermijden, pas de tweede reflecterende spiegel aan.

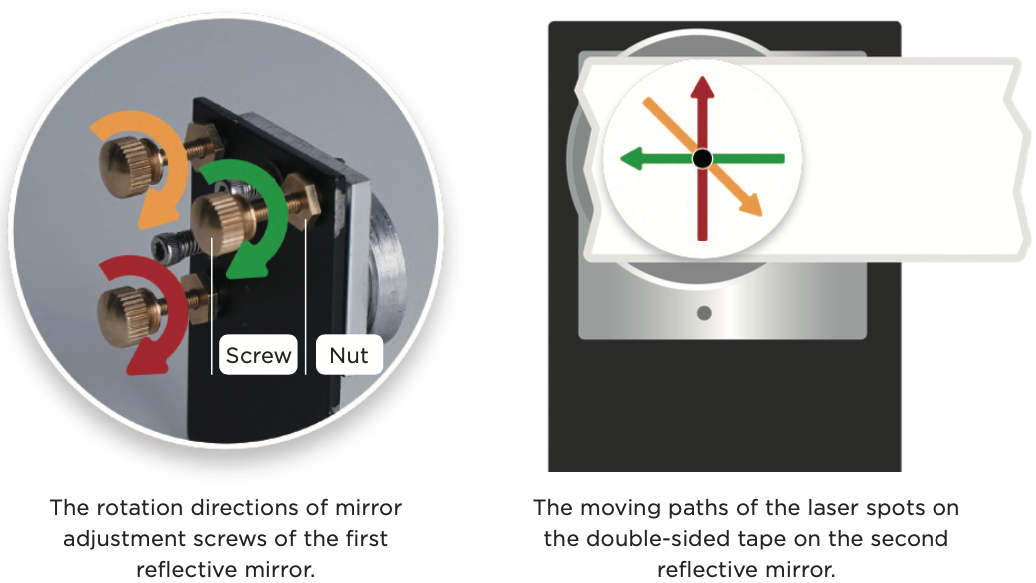

Het aandraaien of losdraaien van de schroef is gelijk aan het aanpassen van de hoek van de reflecterende spiegel.
-
Bij het draaien van de gele schroef kunnen de rode en groene schroefverbindingen worden beschouwd als de rotatieas.
Door de gele schroef met de klok mee aan te draaien, kunt u denken aan het duwen van de spiegel vanaf de linkerbovenhoek met rood en groen als de as, en het laserpunt zal naar rechtsonder bewegen. Door de gele schroef tegen de klok in los te draaien, kunt u denken aan rood en groen als de as om de spiegel naar achteren te bewegen in de linkerbovenhoek, en het laserpunt zal naar linksboven bewegen. -
Als u de groene schroef draait, kunt u de gele en rode schroefverbinding beschouwen als de rotatieas.
Door de groene schroef met de klok mee aan te draaien, kunt u geel en rood beschouwen als de as om de spiegel vanaf de rechterbovenhoek te duwen, en het laserpunt zal naar links bewegen. Door de groene schroef tegen de klok in los te draaien, kunt u geel en rood beschouwen als de as om de spiegel naar achteren te bewegen in de rechterbovenhoek, en het laserpunt zal naar rechts bewegen. -
Bij het draaien van de rode schroef, denk aan de gele en groene schroefverbinding als de rotatieas.
Door de rode schroef met de klok mee aan te draaien, kunt u geel en groen beschouwen als de as om de spiegel vanaf de linkeronderhoek te duwen, en het laserpunt zal omhoog bewegen. Als u de rode schroef tegen de klok in losdraait, kunt u geel en groen beschouwen als de as om de spiegel naar achteren te bewegen in de linkeronderhoek, en het laserpunt zal naar beneden bewegen.
Tweede reflecterende spiegel
Doel: Om het middelste rechterpunt te laten samenvallen met het middelste linkerpunt. Methode:

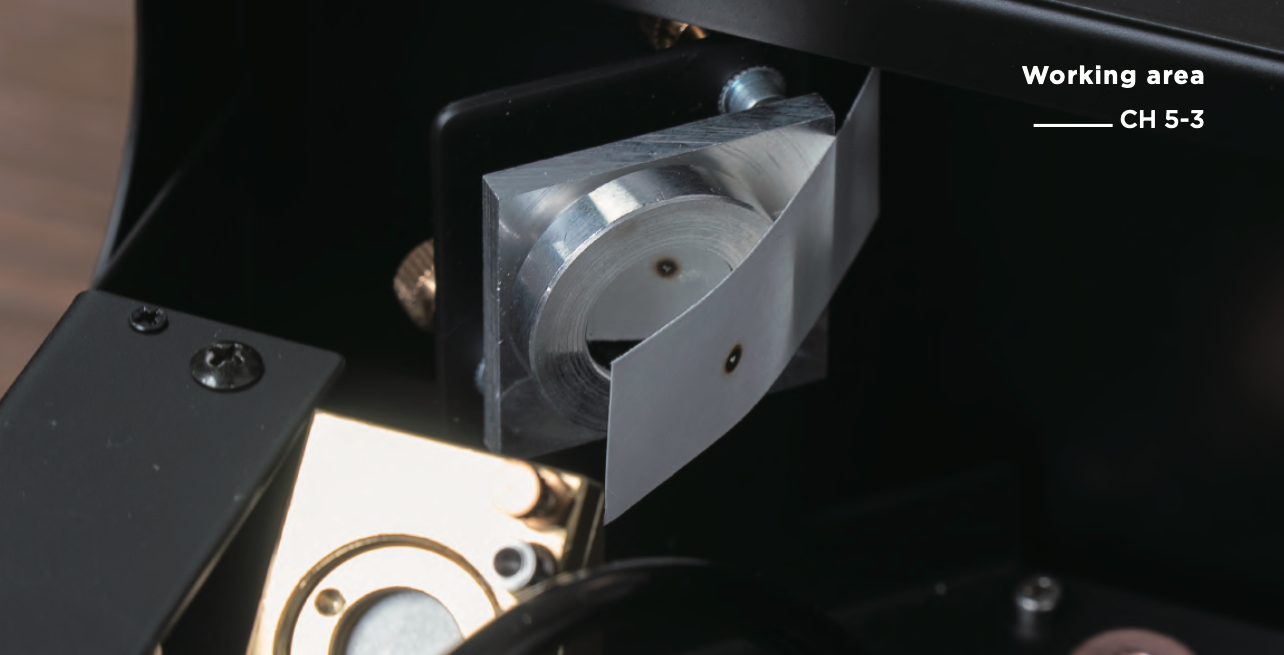

1. Plak de tape: Neem een stuk dubbelzijdige tape en plak het op het ronde metalen frame van de derde reflecterende spiegel.
2. Verkrijg de middelste linker laserplek: Verplaats de laserkop handmatig naar het midden links
> Sluit de deur > Klik op "Laser Pulse" > Open de deur > Bevestig de positie van de laserplek. U moet observeren hoe de volgende (middelste) laserplek beweegt.
3. Verkrijg de middelste laserplek: Verplaats de laserkop handmatig naar het midden > Sluit de deur > Klik op "Laser Pulse" > Open de deur > Controleer of het midden en linksmidden op dezelfde positie overlappen. U moet observeren hoe de volgende (rechtsmidden) laserplek beweegt.
4. Verkrijg de rechtsmidden laserplek: Verplaats de laserkop handmatig naar het midden rechts > Sluit de deurklep > Klik op "Laser Pulse" > Open de deurklep > Controleer of de spots op dezelfde positie overlappen. Als ze niet volledig overlappen, pas dan de spiegelafstelschroef achter de tweede reflecterende spiegel aan volgens de richting van de laserspotbeweging, zodat de middelste rechter laserspotpositie naar de middelste linker laserspotpositie beweegt.
5. Stel de tweede reflecterende spiegel af: Breng een kleine hoeveelheid alcohol aan op de moer om de schroefdraadborging te verzachten > Gebruik een dubbele steeksleutel om de moer los te draaien zonder de spiegelafstelschroef te verdraaien > Draai de spiegelafstelschroef vast of los afhankelijk van de bewegingsrichting van de laserspot (de controlerichting wordt later uitgelegd) > Herhaal stappen 2, 4 en 5 totdat de middelste rechter laserspot overlapt met de middelste linker laserspot (als u de bewegingsrichting van de laserspot niet meer kunt bepalen, moet u de dubbelzijdige tape opnieuw aanbrengen) > Draai na het afstellen de moer vast zonder de spiegelafstelschroef te verdraaien.
6. Controleer of de spots in het midden rechts en het midden links overlappen: Neem een stuk dubbelzijdige tape en plak het op het gouden frame van de derde reflecterende spiegel > Herhaal stappen 2 en 4 om de overlap van de middelste rechter en middelste linker spots te bevestigen en vermijd het reflecterende spiegelframe. Stel vervolgens de positie van de laserkop nauwkeurig af zodat de overlappende spot zich op de loodlijn van het ronde metalen frame bevindt (zwart gearceerd gebied in de afbeelding).

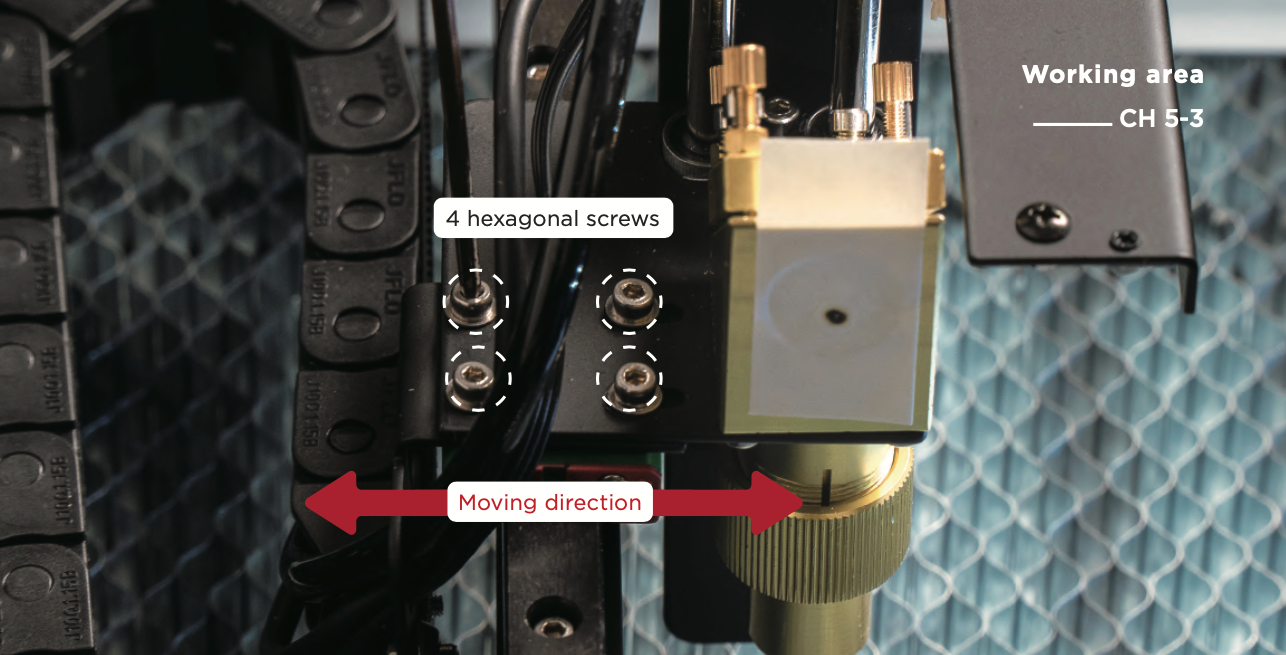

7. Fijnafstemmen van de positie van de laserkop: Gebruik een 2,5 mm inbussleutel om de 4 inbusschroeven op de X-as lineaire rail die de laserkop op zijn plaats houden, los te draaien > Beweeg de laserkop naar voren of naar achteren, afhankelijk van de positie van de spot > Draai de 4 schroeven losjes vast > Beweeg de laserkop handmatig naar het midden > Sluit de deur > Klik op "Laser Pulse" > Open de deur > Controleer of de spot op de loodlijn staat > Beweeg de laserkop naar de voorkant van het chassis > Klik op "Camera" en zorg ervoor dat de boven- en onderrand van de camera parallel lopen met het machinechassis > Zet de 4 inbusschroeven van de laserkop vast. Nadat u hebt bevestigd dat de middelste rechter en middelste linker spots op de loodlijn van het ronde metalen frame staan, kunt u de derde reflecterende spiegel afstellen.
Derde reflecterende spiegel
Doel: Om ervoor te zorgen dat de laserspot het midden van de laseruitlaat raakt.
Methode:

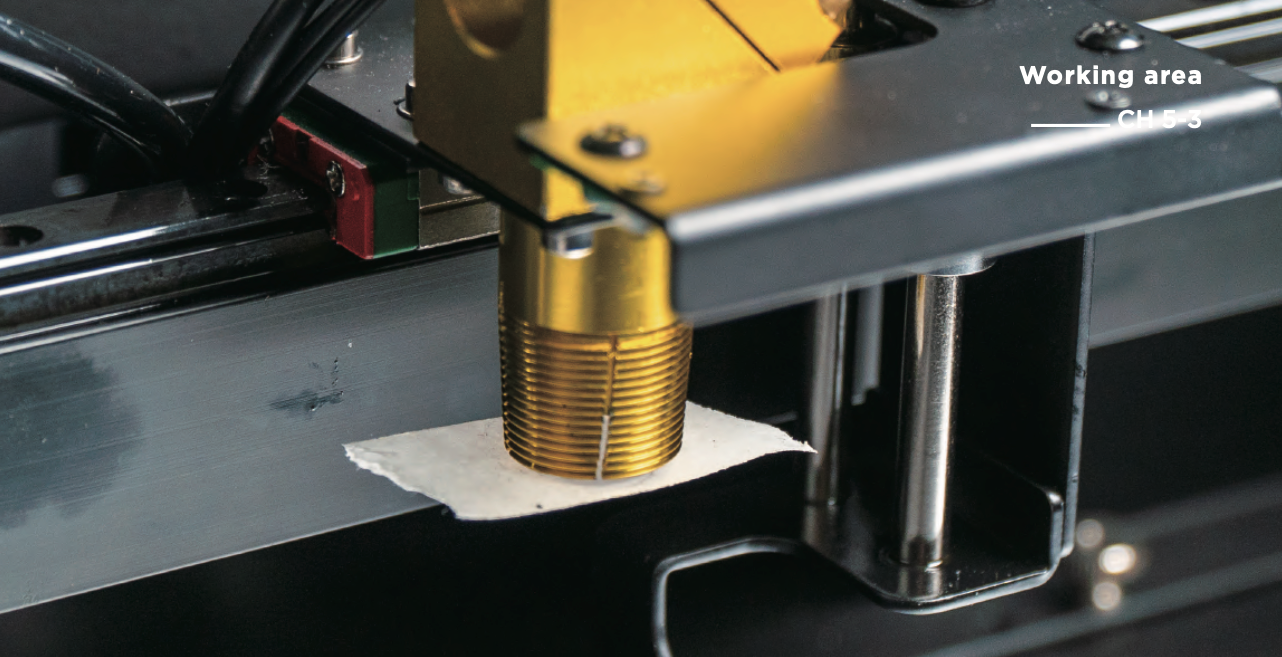

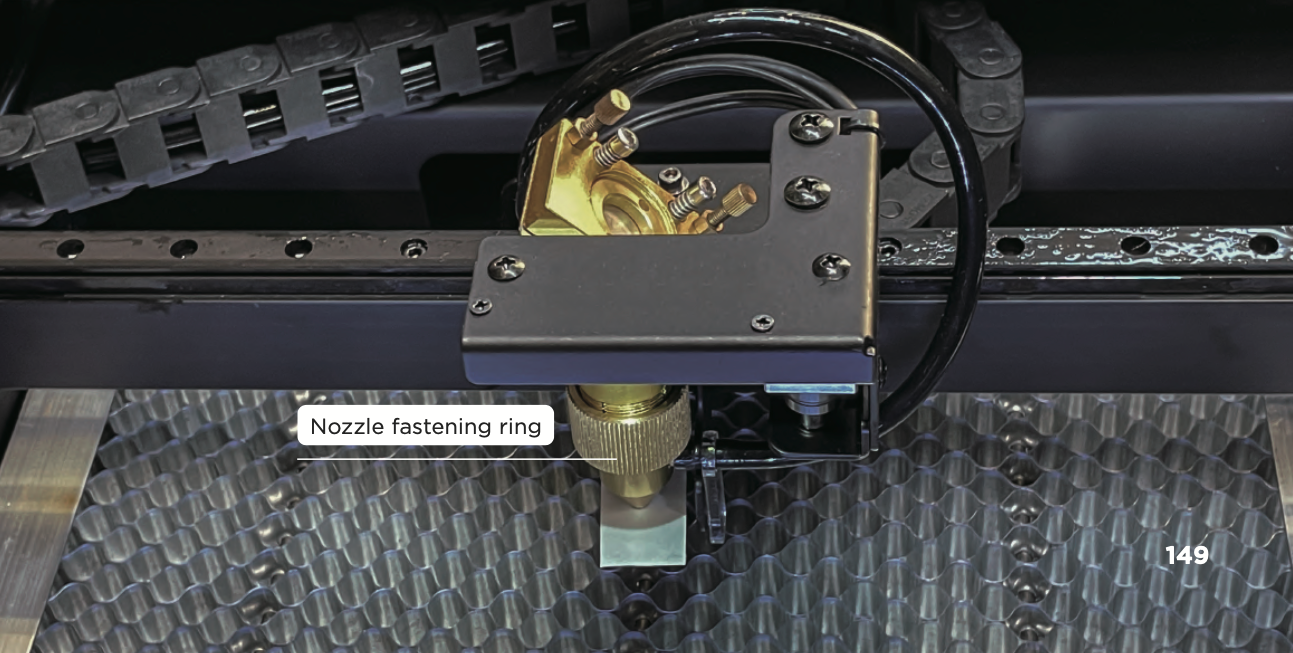

1. Pas de hoogte van de laserkop aan: Draai de gouden mondstukbevestigingsring los > Pas de hoogte van de laserkop aan zodat de focussonde de honingraattafel raakt > Draai de focussonde terug > Draai de gouden mondstukbevestigingsring vast.

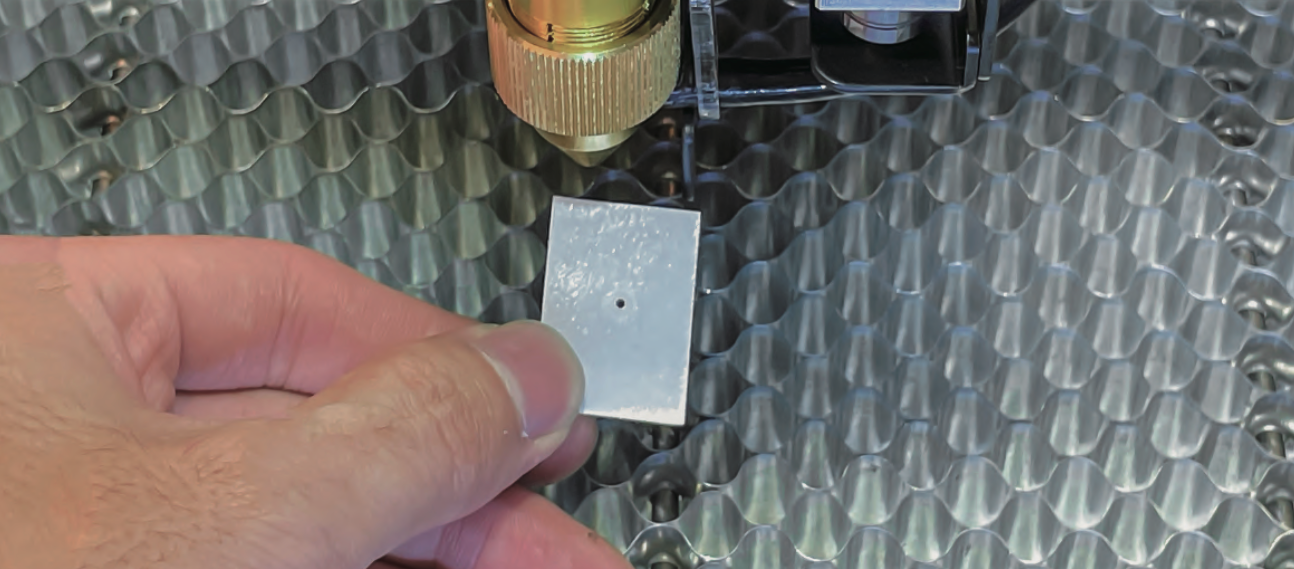

2. Plak de tape: Neem een stuk dubbelzijdige tape en plak het op de laseruitlaat > Druk zachtjes op de dubbelzijdige tape om een cirkel van de laseruitlaatafdruk op het klevende oppervlak van de tape te maken.

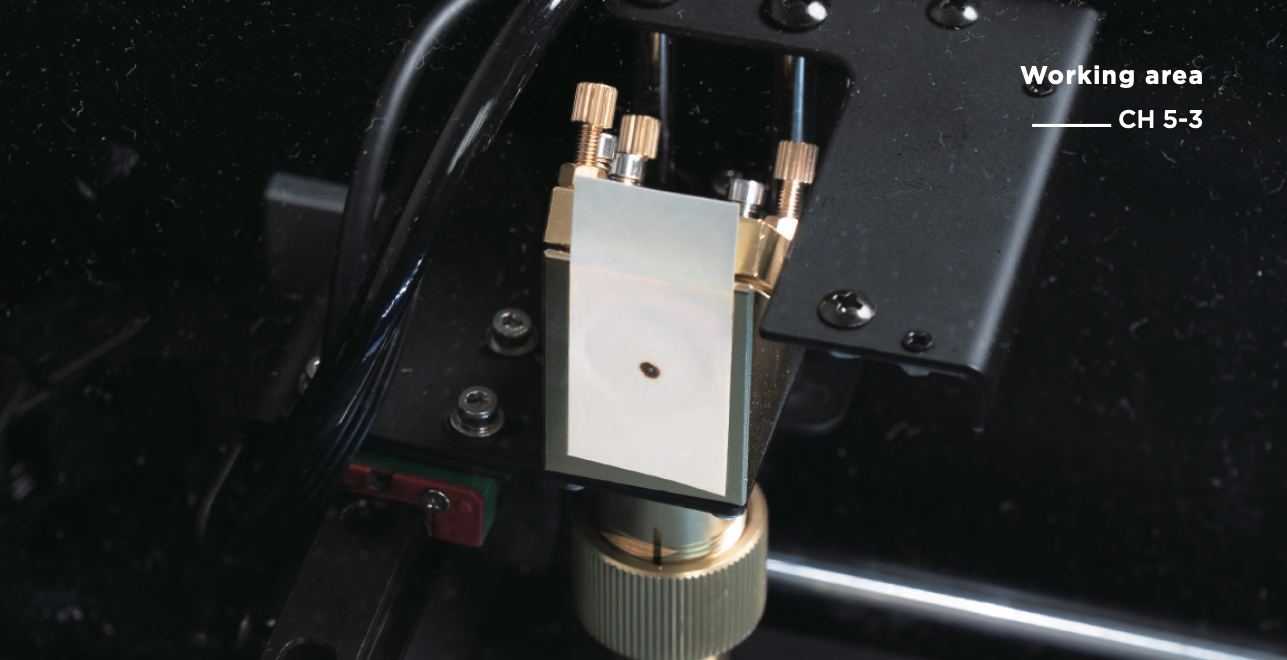

3. Verkrijg de middelste laserplek: Beweeg de laserkop handmatig naar het midden > Sluit de deur > Klik op "Laser Pulse" > Open de deur > Zorg ervoor dat de laserspot zich in het midden van de laseruitlaat bevindt. Als deze niet in het midden van de cirkel zit, moet u de spiegelafstelschroef achter de derde reflecterende spiegel afstellen volgens de positie van de spot.
4. Stel de derde reflecterende spiegel af: Gebruik een dubbele steeksleutel om de moer los te draaien zonder de spiegelafstelschroef te verdraaien > Draai de spiegelafstelschroef vast of los afhankelijk van de bewegingsrichting van de laserspot (de controlerichting wordt later uitgelegd) > Herhaal stap 3 en 4 totdat de laserspot in het midden van de straaluitlaat valt (als u de bewegingsrichting van de laserspot niet meer kunt bepalen, moet u de dubbelzijdige tape opnieuw aanbrengen) > Draai na het afstellen de moer vast zonder de spiegelafstelschroef te verdraaien.
De afstelmethode verschilt van de eerste en tweede reflecterende spiegel, omdat de positie van de bevestiging onder de derde reflecterende spiegel vast staat. Wanneer de schroef wordt aangedraaid, zal de bevestiging niet bewegen, maar de reflecterende spiegel zal worden uitgeworpen.

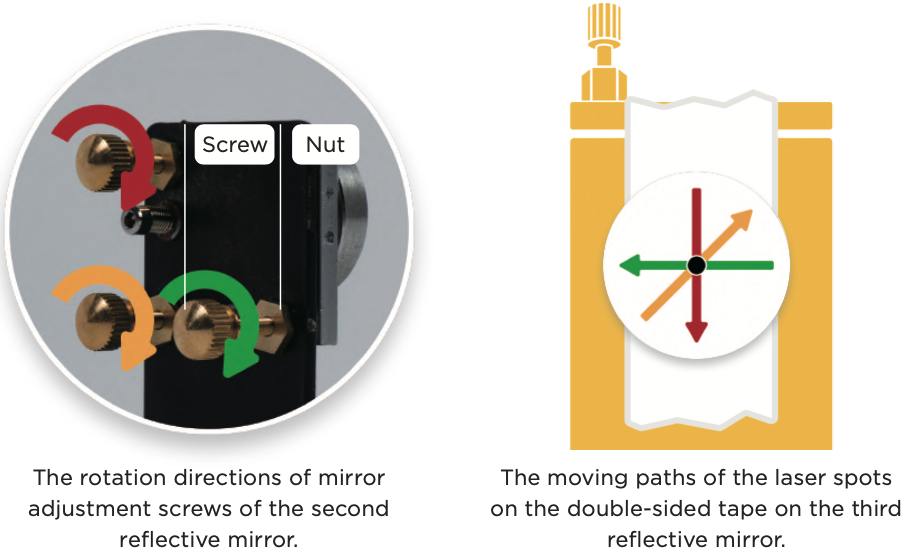

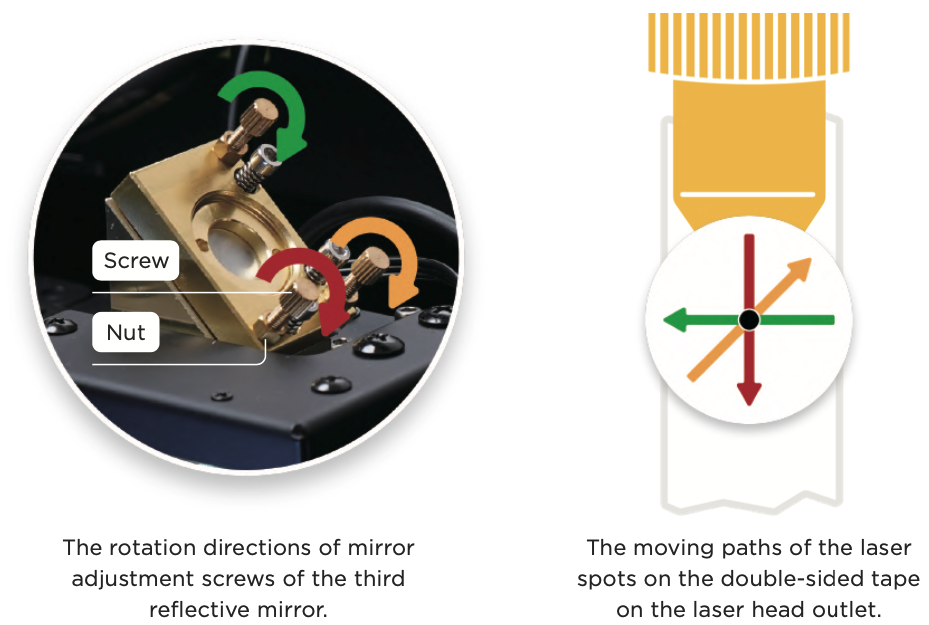

- Bij het draaien van de gele schroef kan de verbinding tussen de rode en groene schroef als de rotatieas worden beschouwd.
Door de gele schroef met de klok mee aan te draaien, kunt u zich voorstellen dat de spiegel naar achteren beweegt in de rechterbovenhoek met rood en groen als de as, en de laserspot zal naar rechtsboven bewegen. Door de gele schroef tegen de klok in los te draaien, kunt u zich voorstellen dat de rode en groene as de spiegel vanuit de rechterbovenhoek duwen, en de laserspot zal naar linksonder bewegen.
- Bij het draaien van de groene schroef kan de verbinding tussen de gele en rode schroef als de rotatieas worden beschouwd.
Door de groene schroef rechtsom te draaien, kunt u zich voorstellen dat de spiegel naar achteren beweegt in de linkerbovenhoek met geel en rood als de as, en de laserstip zal naar links bewegen. Door de groene schroef linksom te draaien, kunt u zich voorstellen dat de gele en rode as de reflecterende spiegel vanuit de linkerbovenhoek duwt, en de laserstip zal naar rechts bewegen.
- Bij het draaien van de rode schroef kan de verbinding tussen de gele en groene schroef als de rotatieas worden beschouwd.
Door de rode schroef rechtsom te draaien, kunt u zich voorstellen dat de spiegel naar achteren beweegt in de rechteronderhoek met geel en groen als de as, en de laserstip zal naar beneden bewegen. Door de rode schroef linksom te draaien, kunt u zich voorstellen dat de gele en groene as de reflecterende spiegel vanuit de linkeronderhoek duwt, en de laserstip zal naar boven bewegen.
Na het voltooien van de bovenstaande aanpassingen, kunt u ervoor zorgen dat de laserstraaluitvoer uniform is op elke locatie in het werkgebied om aan de normale werkvereisten te voldoen. Voer "Camera kalibreren" opnieuw uit vóór gebruik. 【Beam Studio Tutorial】 Camerakalibratie.
Als de verticaliteit van de laserstraaluitvoer strikt vereist is, kunt u de verticaliteit van het optische pad verder aanpassen.
Geavanceerde aanpassing:
De verticaliteit van het optische pad (selectieve afstelling)
Doel: Om de laserstralen verkregen van de gouden mondstukbevestigingsring en van de laseruitgang naar het midden van de cirkels af te stellen.
Methode:
1. Plak de tape: Neem een stuk dubbelzijdige tape en plak het plat op de gouden
frame van de derde reflecterende spiegel.
2. Verkrijg de centrale laserstip: Verplaats de laserkop handmatig naar het midden > Sluit de
deur > Klik op "Laser Puls" > Open de deur.

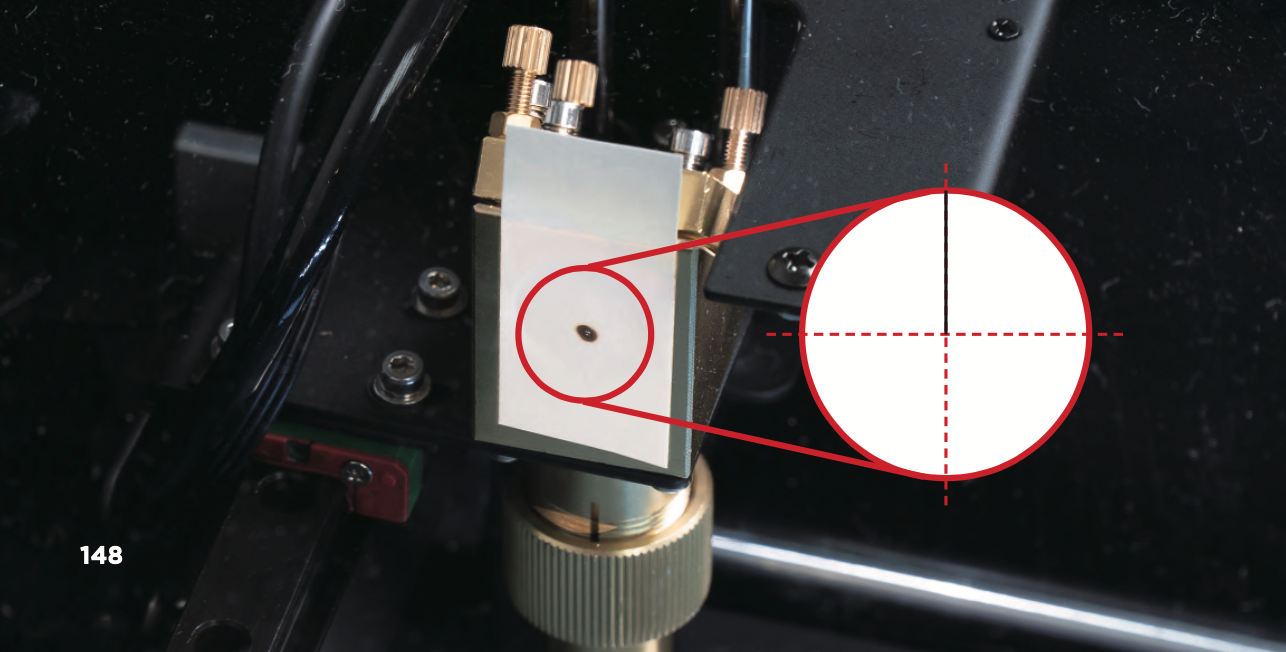

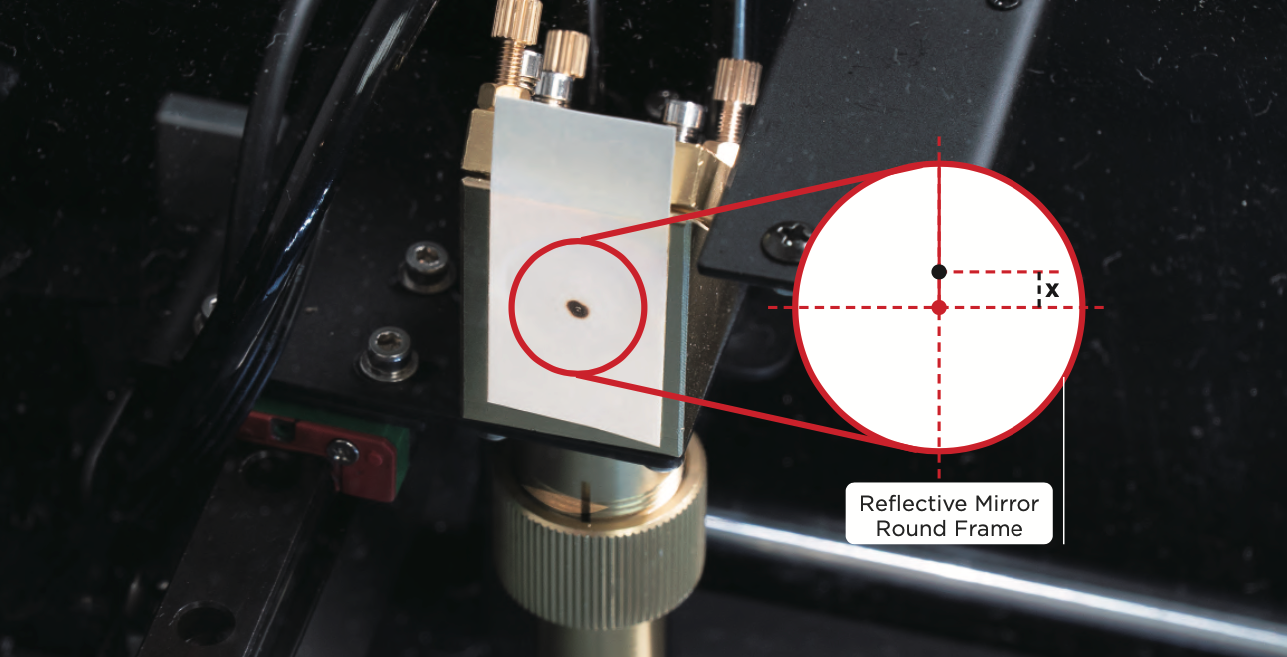

3. Meet de afwijkingswaarde van het midden: Meet de afstand tussen het midden van de
vlek en het midden van het frame, x (mm). De laserstip moet zich bovenaan de loodlijn van het metalen frame bevinden (zoals weergegeven in de bovenstaande afbeelding). Als de positie onjuist is, neem dan contact op met uw wederverkoper.
4. Verplaats de derde reflecterende spiegel: Draai de moer los, gebruik een dubbele steeksleutel om de moer los te draaien die de spiegelafstelschroef vasthoudt > Stel de 3 spiegelafstelschroeven zo af dat de derde reflecterende spiegel en de driehoekige spiegelhouder parallel zijn en x (mm) tussenruimte hebben (zoals hieronder weergegeven).
5. Verwijder de honingraattafel: Verplaats de laserkop naar de linkerbovenhoek van het werkbereik > Reik naar de voorkant van de machine, til de honingraattafel op en trek deze eruit.
6. Stel de derde reflecterende spiegel af: Raadpleeg de methode van de "derde reflecterende spiegel" en stel de laserpunt opnieuw af op het midden van de laseruitlaat.
7. Plak de tape: Schroef de gouden mondstukbevestigingsring los en verwijder de laserkop > Neem een stuk dubbelzijdige tape en plak het plat op de laserkopsocket, druk de dubbelzijdige tape voorzichtig aan zodat er een socketafdruk op de plakkende kant van de dubbelzijdige tape zit.
8. Bepaal het midden van de laserpunt: Verplaats de laserkop handmatig naar het midden > Sluit de deur > Klik op "Laserpuls" > Open de deur > Observeer de positie van de laserpunt en verplaats de derde reflecterende spiegel naar wens.

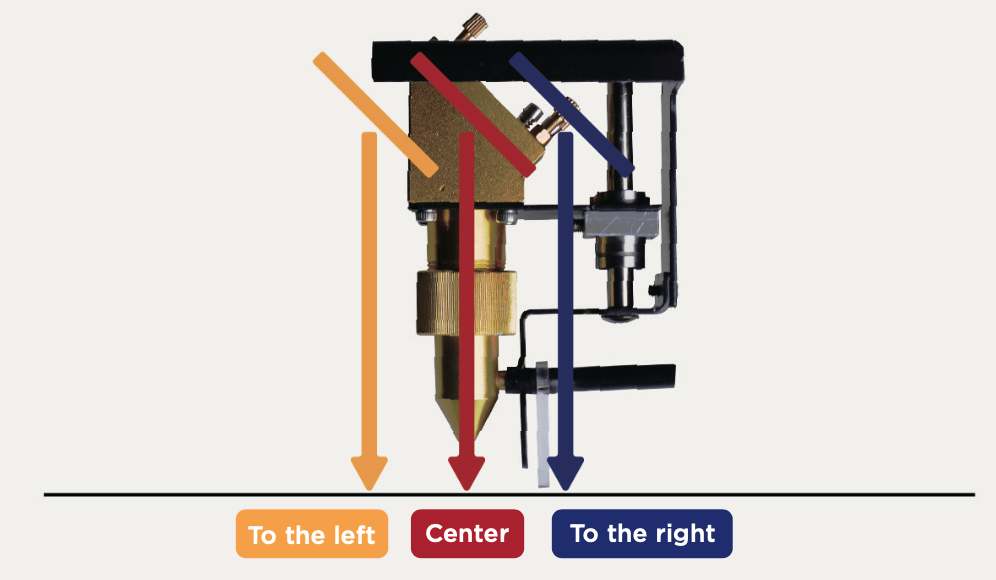

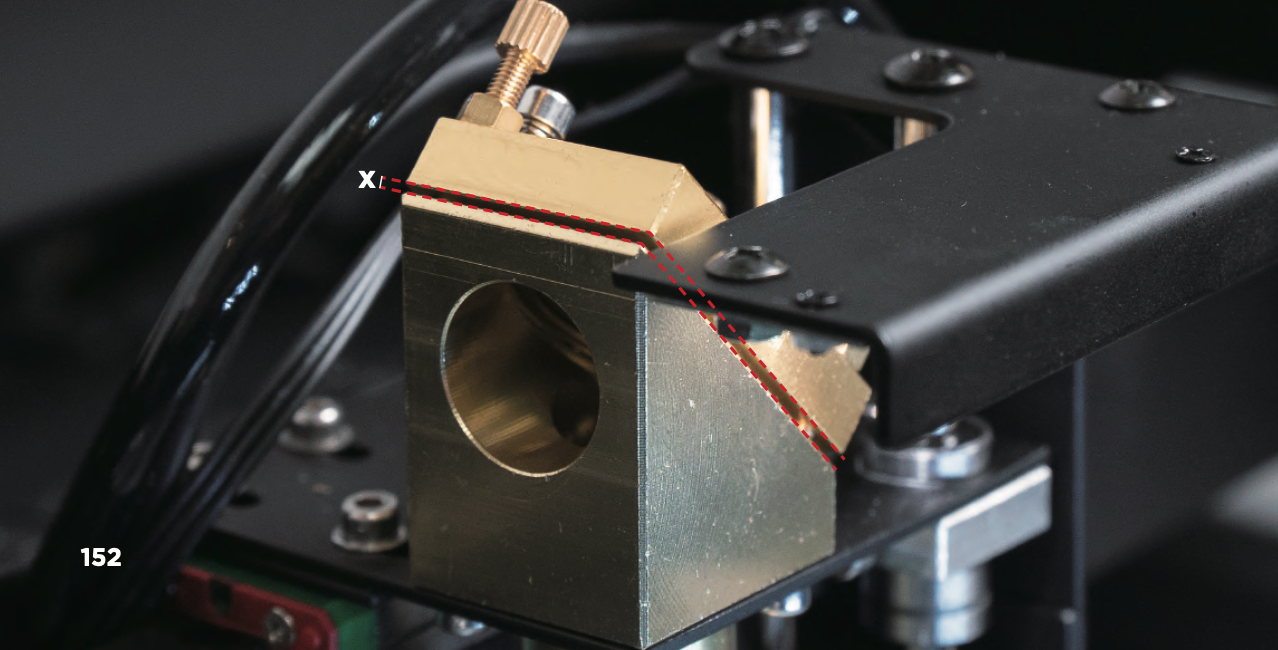

9. Verplaats de derde reflecterende spiegel (zoals hieronder weergegeven):
a. De laserpunt bevindt zich in het midden van de laserkopsocket, wat betekent dat het optische pad verticaal is en niet hoeft te worden aangepast.
b. Als de laserpunt zich aan de rechterkant bevindt, verminder dan de parallelle opening van de reflecterende spiegel en draai de 3 spiegelafstelschroeven een halve slag los, herhaal vervolgens stap 6-9 totdat de laserpunt zich in het midden van de laserkopsocket bevindt.
c. Als de laserpunt zich aan de linkerkant bevindt, vergroot dan de parallelle opening van de reflecterende spiegel en draai de 3 spiegelafstelschroeven een halve slag vast, herhaal vervolgens stap 6-9 totdat de laserpunt zich in het midden van de laserkopsocket bevindt.
Na de afstelling, voer eerst "Camera kalibreren" uit en gebruik vervolgens de cameravoorbeeld. 【Beam Studio Handleiding】Camerakalibratie.
