Aanbevolen vervangingsmoment

Afhankelijk van het vermogen, gebruiksuren, kamertemperatuur, watertemperatuur en andere omstandigheden.

Wanneer moet de laserbuis worden vervangen?

De degradatie van de laserbuis.
Het falen van de laserbuis, waarbij geen laserstraal wordt uitgezonden en een krakend geluid wordt geproduceerd. De De laserbuis wordt geclassificeerd als verbruiksartikel en degradatie wordt verwacht als gevolg van het gebruik van vermogen, opslagtijd en andere factoren. Hoe hoger de vermogensinstelling, hoe sneller de degradatie van de laserbuis.

Volledige video

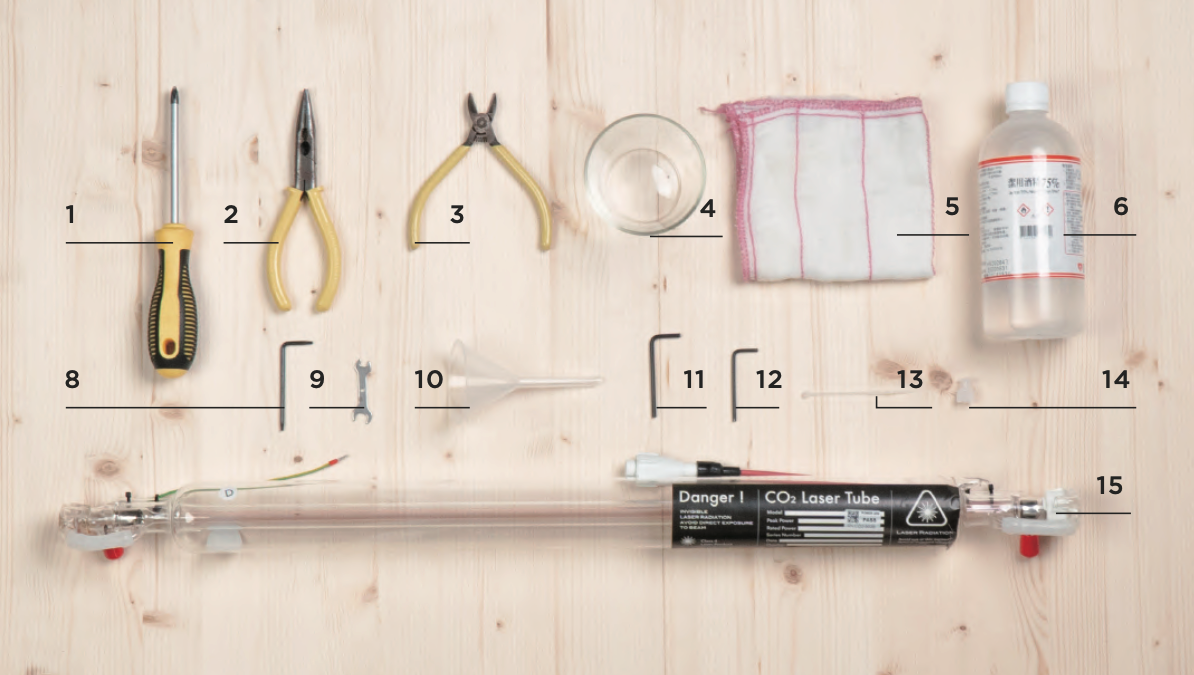

Benodigdheden

Zelf voorbereiden:

1 | Kruiskopschroevendraaier

2 | Punttang

3 | Zijkniptang

4 | Waterreservoir

5 | Papieren handdoek of doek

6 | 75%~99% alcohol

7 | Stofzuiger of hogedrukreiniger ( Indien beschikbaar, verdient dit de voorkeur.)

Inbegrepen in de accessoiredoos:

8 | Torx-schroevendraaier

9 | Dubbele steeksleutel

10 | Trechter

11 | 3mm inbussleutel

Inbegrepen in de laserbuisdoos:

12 | 2,5mm inbussleutel

13 | Kabelbinder

14 | Waterslangplug

15 | Laserbuis



Vervangingsstappen

0. Haal de stekker uit het stopcontact en open de behuizing

Haal eerst de stekker uit het stopcontact en vervang daarna de laserbuis.
Gebruik de Torx-schroevendraaier om de 6 schroeven op de achterkap te verwijderen en til de kap op.
U kunt eerst het stof van de achterkant van de behuizing verwijderen en vervolgens de laserbuis vervangen. Gebruik een stofzuiger of hogedrukreiniger om het stof van de achterkant van de behuizing te verwijderen. Gebruik vervolgens een papieren handdoek of doek met alcohol om het vuile gebied schoon te vegen en wacht tot de behuizing droog is voordat u verdergaat met de volgende stap.

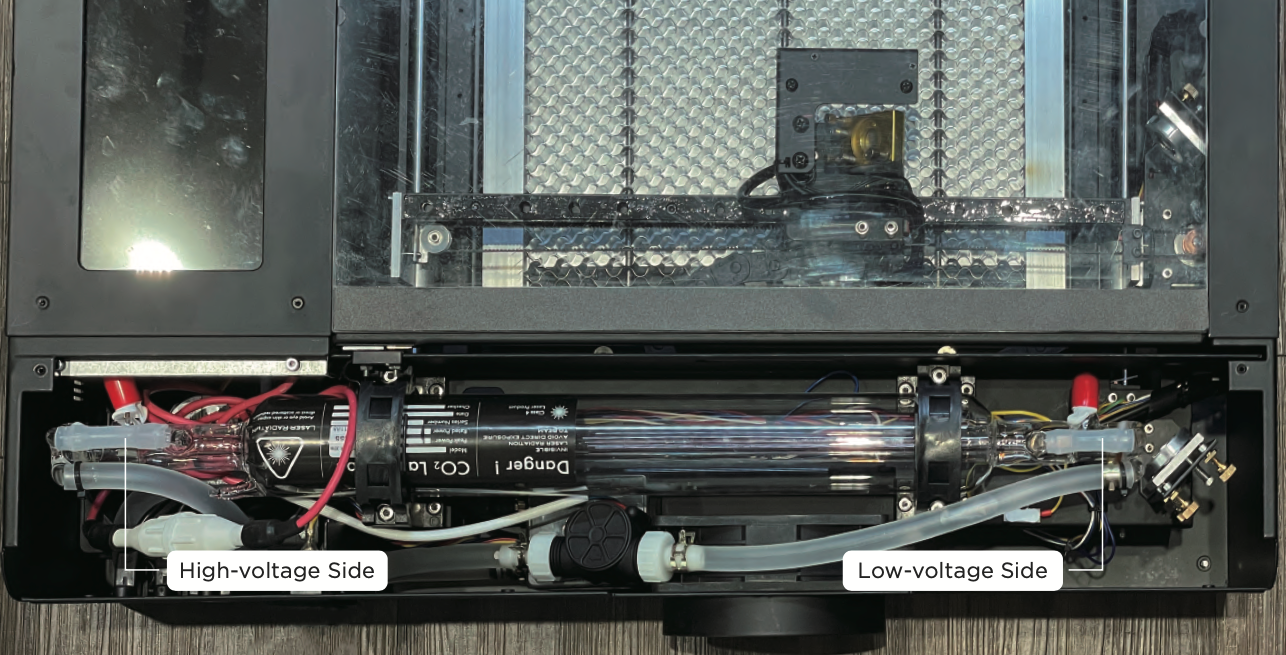

De laserbuis heeft twee uiteinden. De hoogspanningszijde ("High-voltage") bevindt zich nabij het scherm en de laagspanningszijde ("Low-voltage") bevindt zich nabij de reflecterende spiegel.
Plaats een doek of papieren handdoek aan beide zijden van de hoge en lage spanning om schade aan de machine door waterlekkage te voorkomen.

1. Koppel de laserbuisdraden los

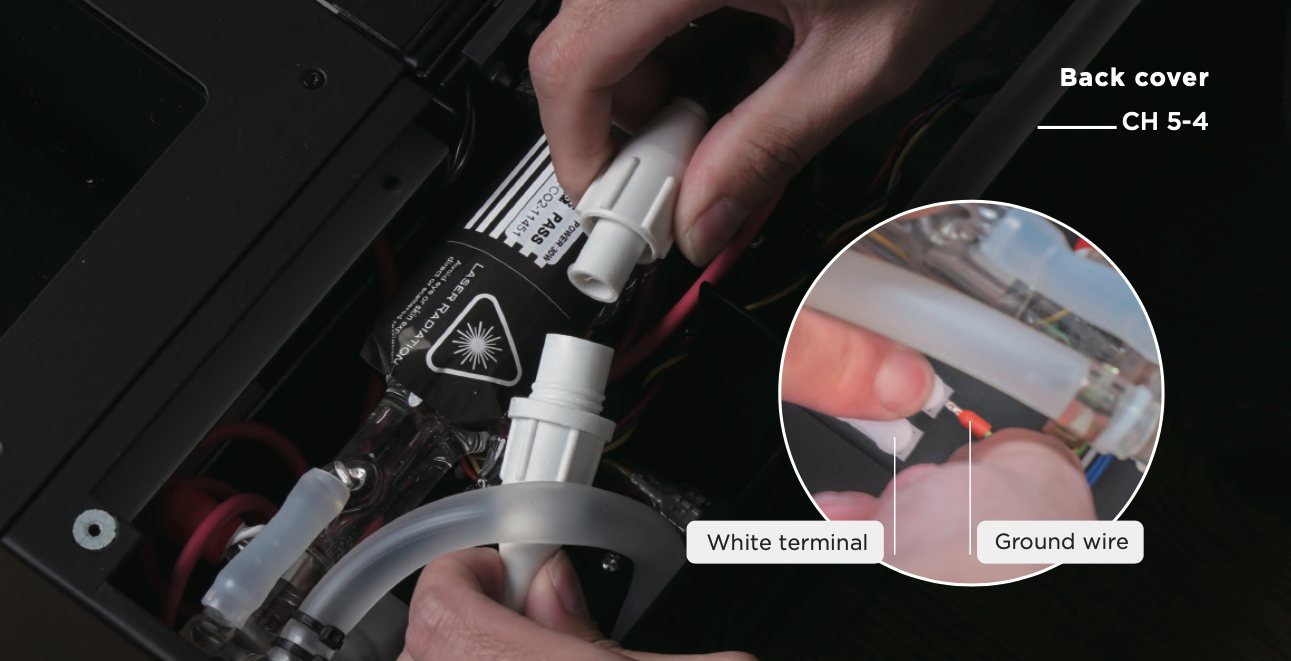

Schroef de witte connector aan de hoogspanningszijde los en koppel deze los > Druk op de witte klem en trek de aardingsdraad aan de laagspanningszijde eruit.


2. Maak de laserbuishouders los

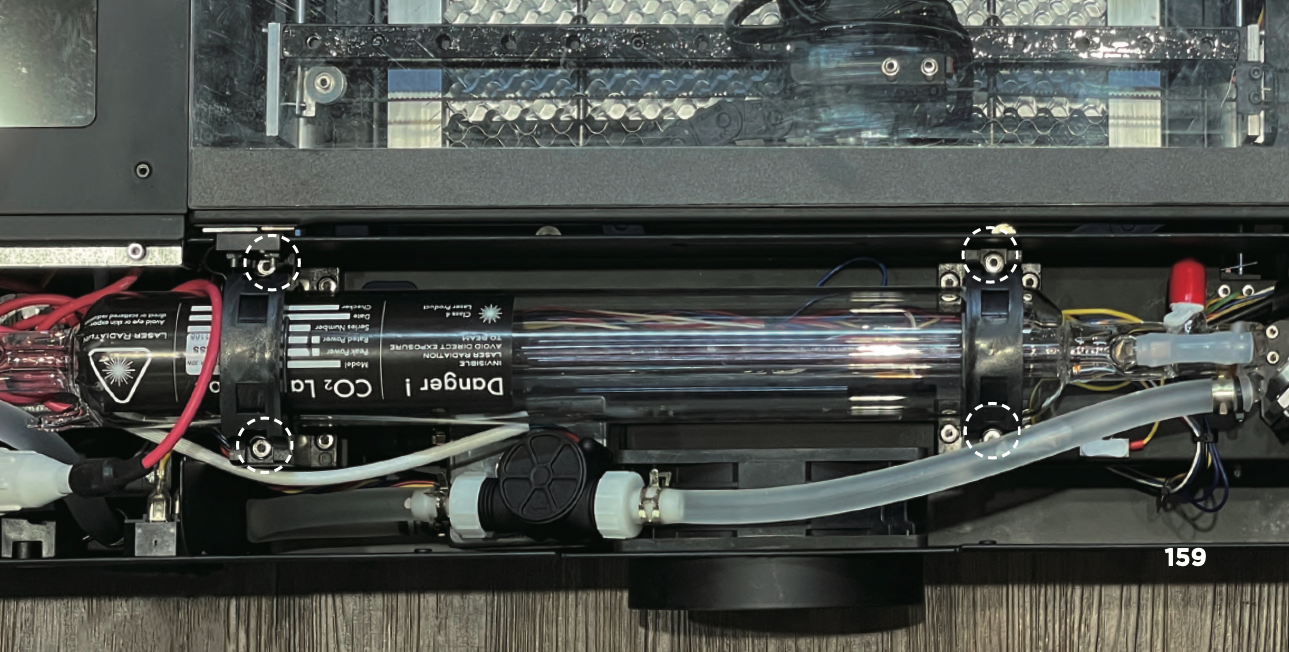

Gebruik een 3mm inbussleutel om in totaal 4 schroeven op de laserbuishouders los te draaien.


3. Haal de laserbuis eruit om leeg te laten lopen

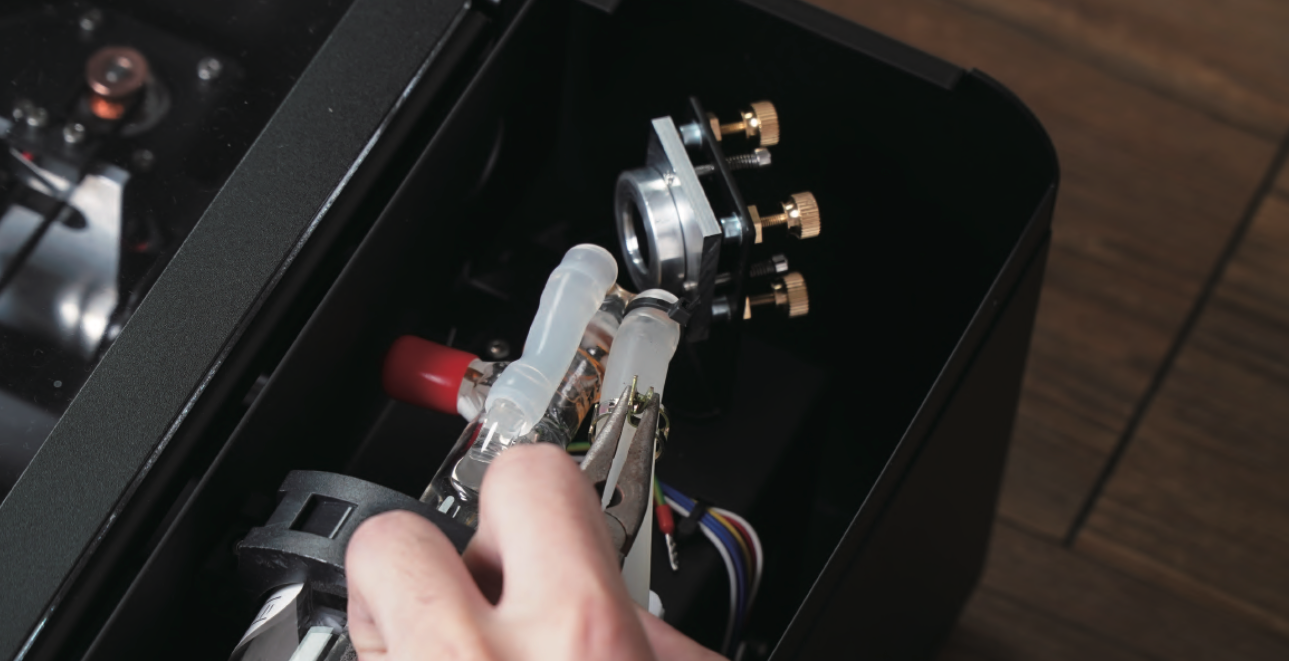

a. Gebruik een punttang om de slangklem van de laagspanningszijde naar het midden van de waterslang te verplaatsen ___2021-08-30___2.32.03.png

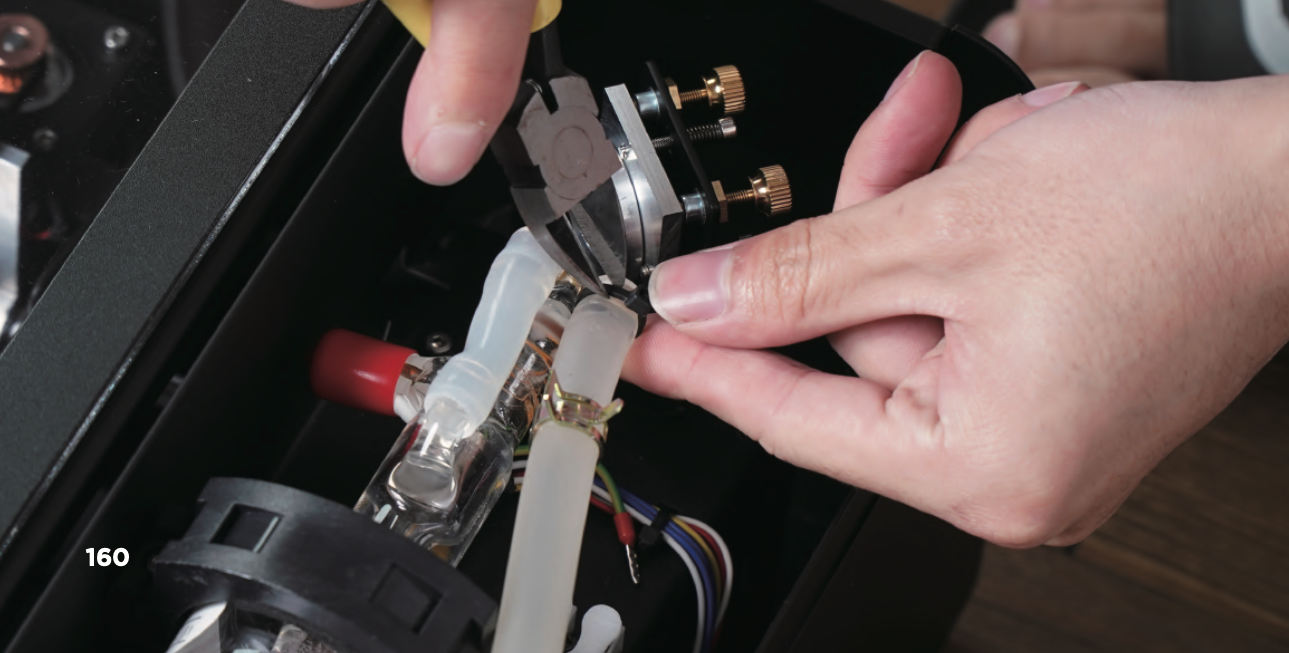

b. Gebruik een zijkniptang om de kabelbinder die de waterslang vasthoudt te verwijderen > Verplaats de laserbuis uit het chassis ___2021-08-30___2.32.12.png

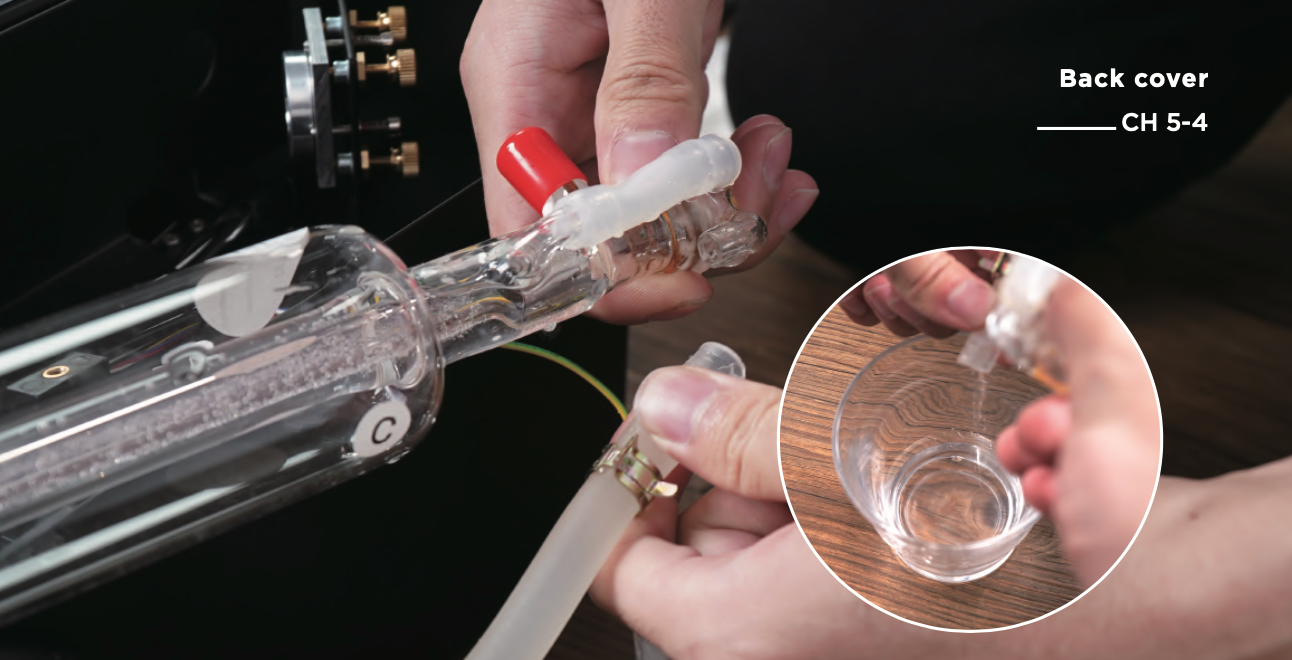

c. Richt de waterslang aan de laagspanningszijde op de watercontainer en trek vervolgens de slang eruit om het water af te voeren (wanneer de wateruitlaatpositie aan de laagspanningszijde lager is dan die aan de hoogspanningszijde, zal de vloeistof worden afgevoerd vanwege het hevelprincipe)

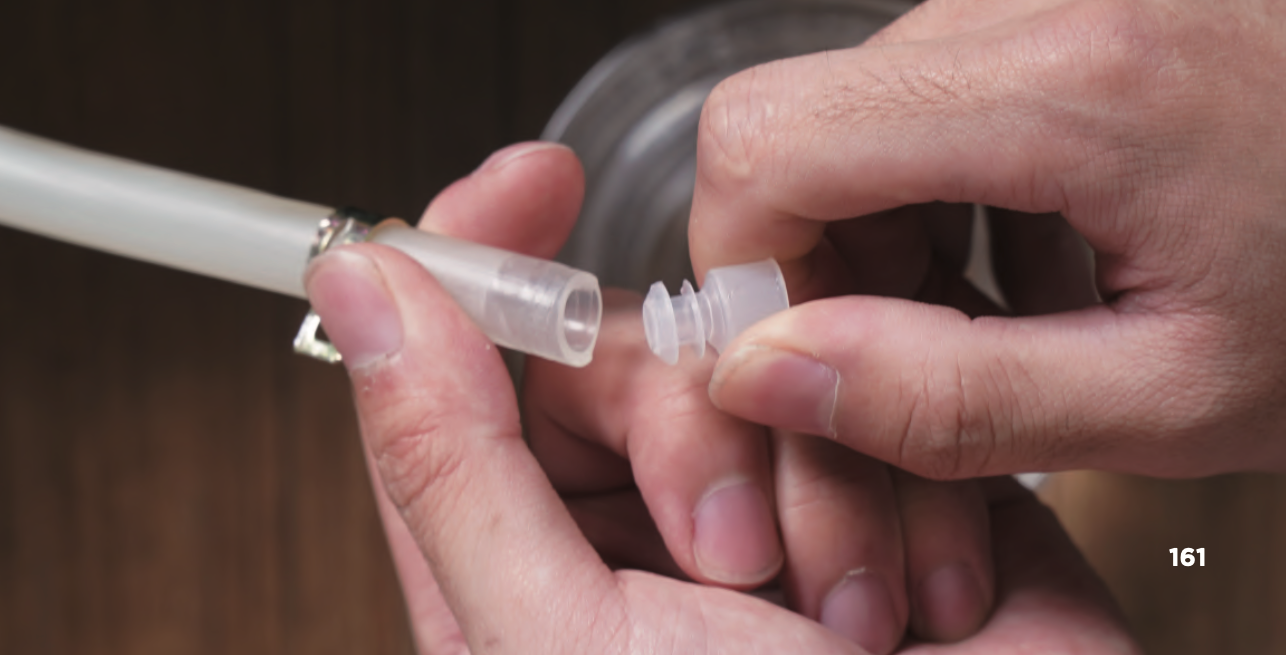

d. Wanneer de afvoer voltooid is, sluit u de wateruitlaat af met een waterslangplug. ___2021-08-30___2.32.31.png

4. Verwijder de laserbuis

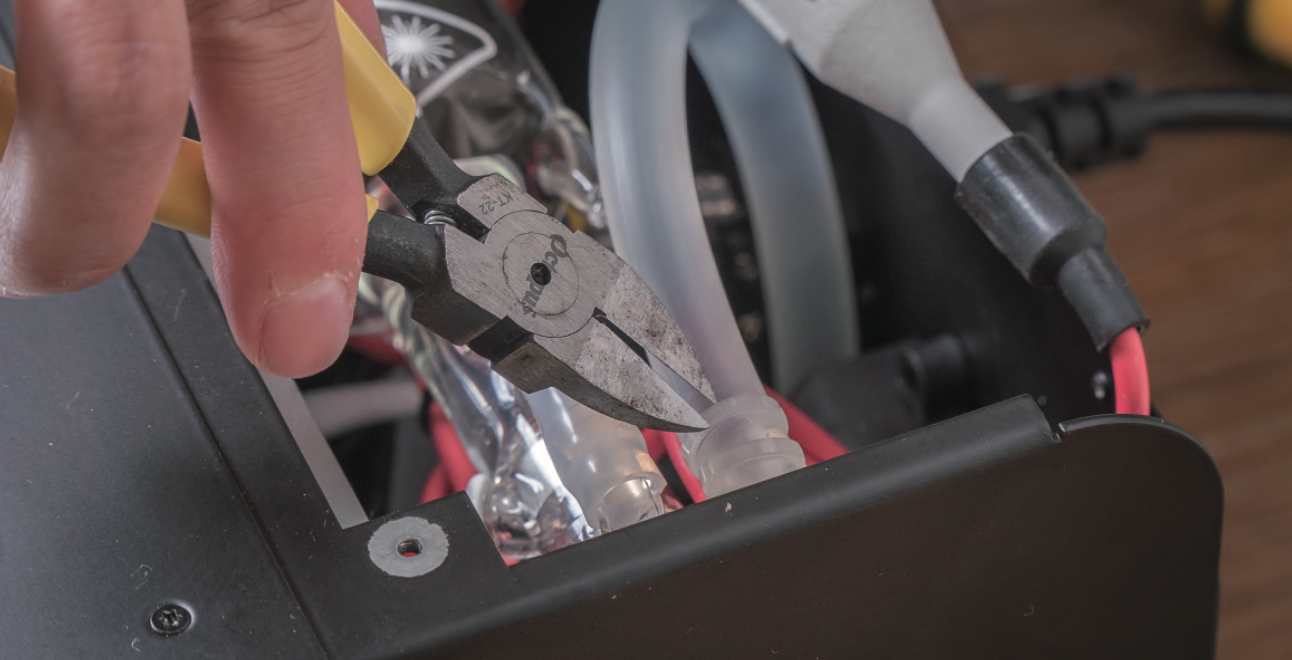

a. Om waterlekkage te voorkomen, plaatst u een doek of papieren handdoek onder de hoogspanningszijde > Gebruik een zijkniptang om de kabelbinder die de waterslang vastzet te verwijderen > ___2021-08-30___2.32.40.png

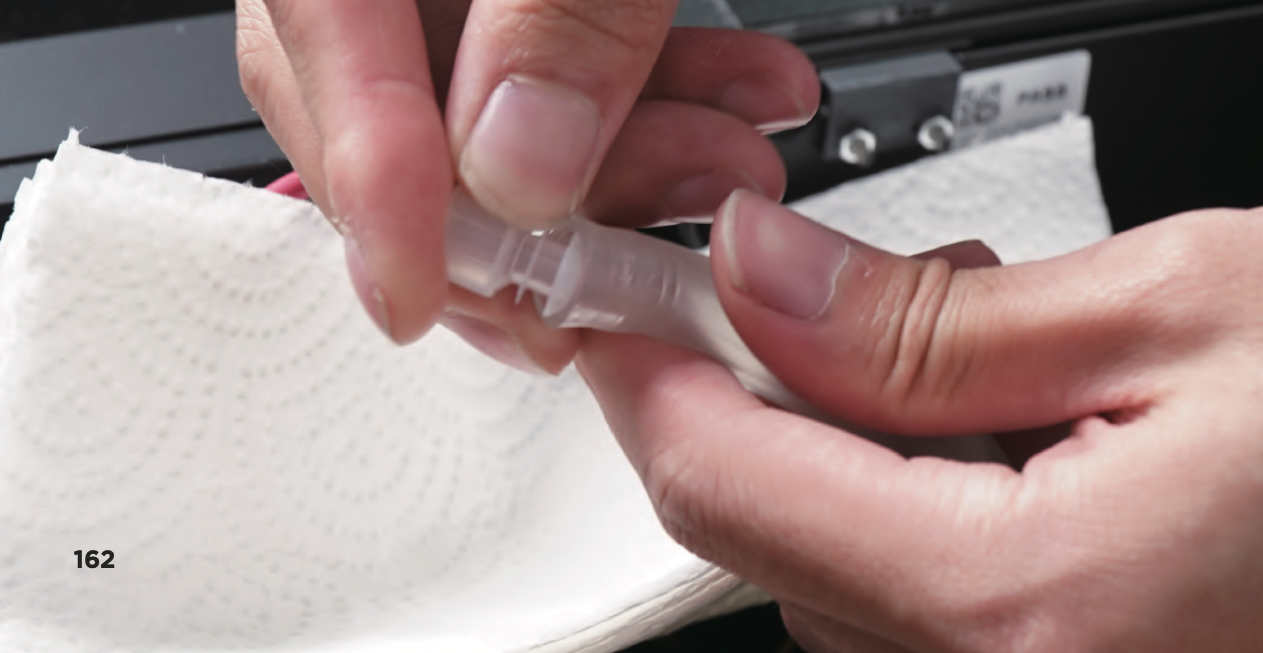

b. Trek de waterslang aan de hoogspanningszijde eruit en steek er een waterslangplug in > ___2021-08-30___2.32.54.png

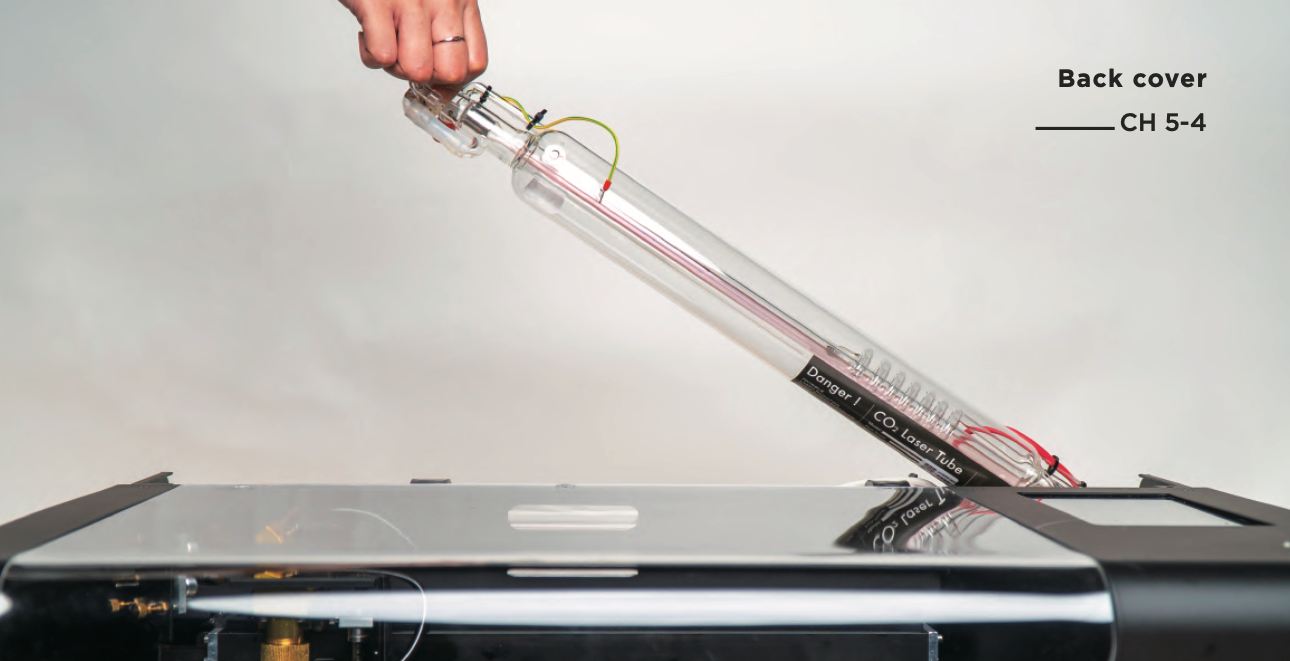

c. Verwijder de laserbuis volledig.



5. Plaats de laserbuis en waterslang

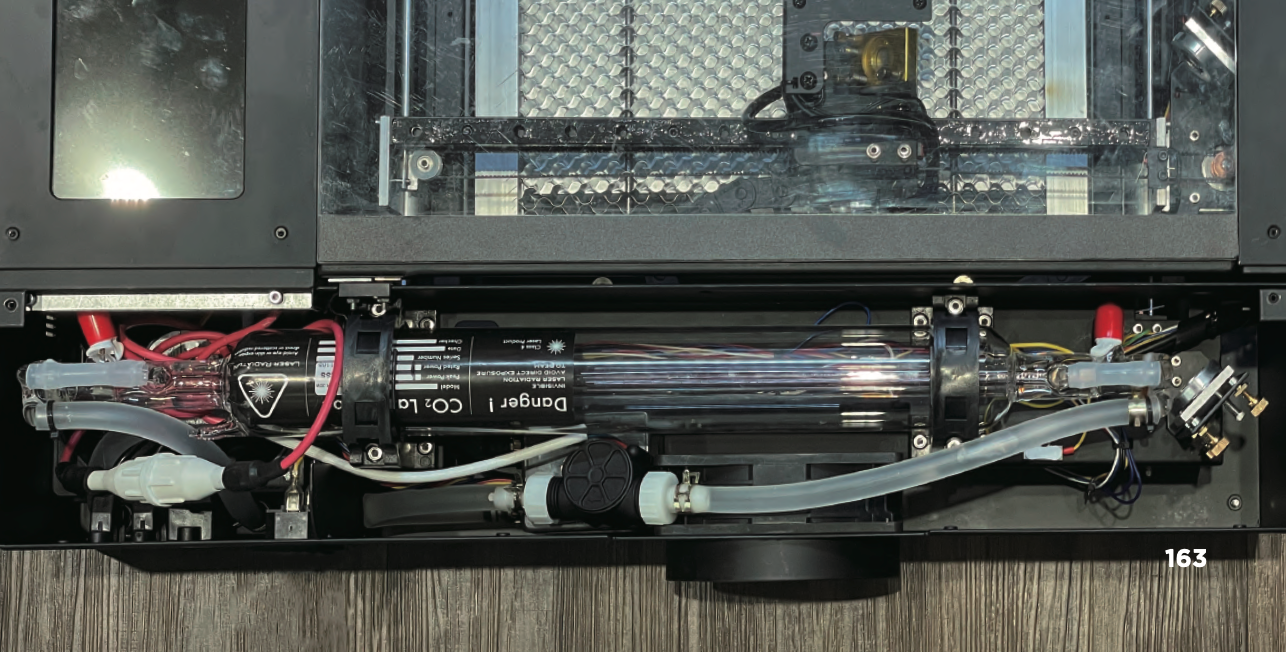

a. Plaats de laserbuis volgens de afbeelding > ___2021-08-30___2.33.23.png

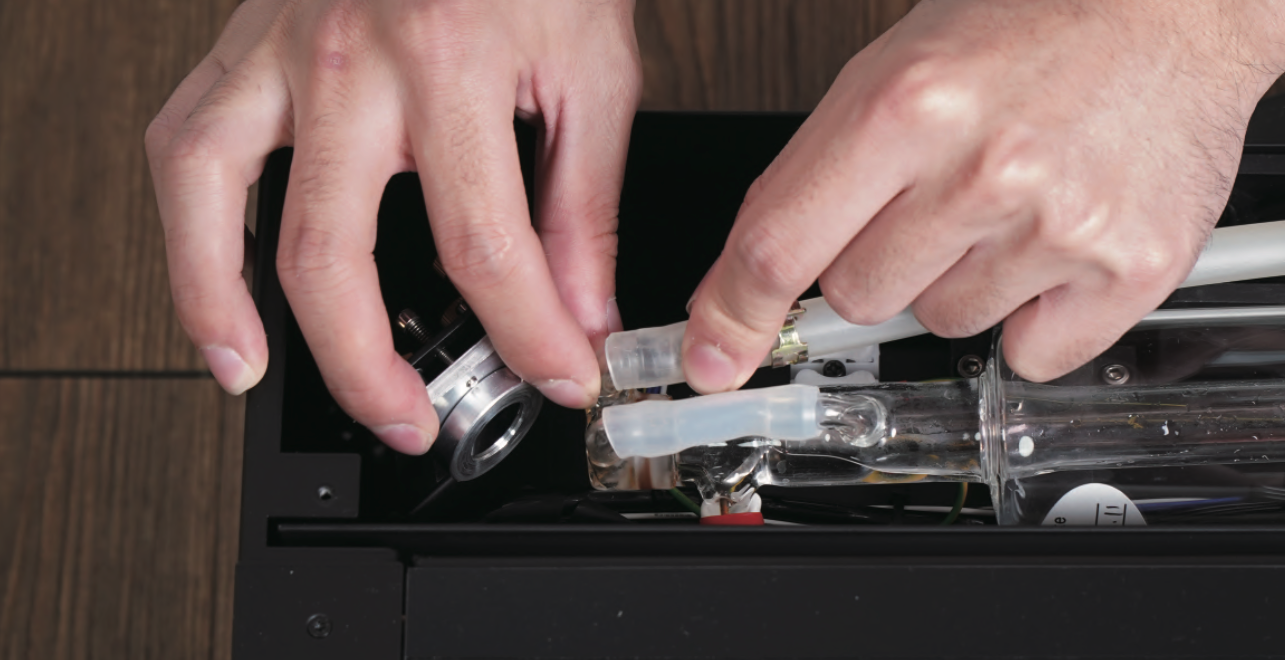

b. Verwijder de waterslangplug aan de hoogspanningszijde en plaats de waterslang op de glazen buis > Verwijder de waterslangplug aan de laagspanningszijde en plaats de waterslang op de glazen buis.


6. Bevestig de waterslang op de laserbuis

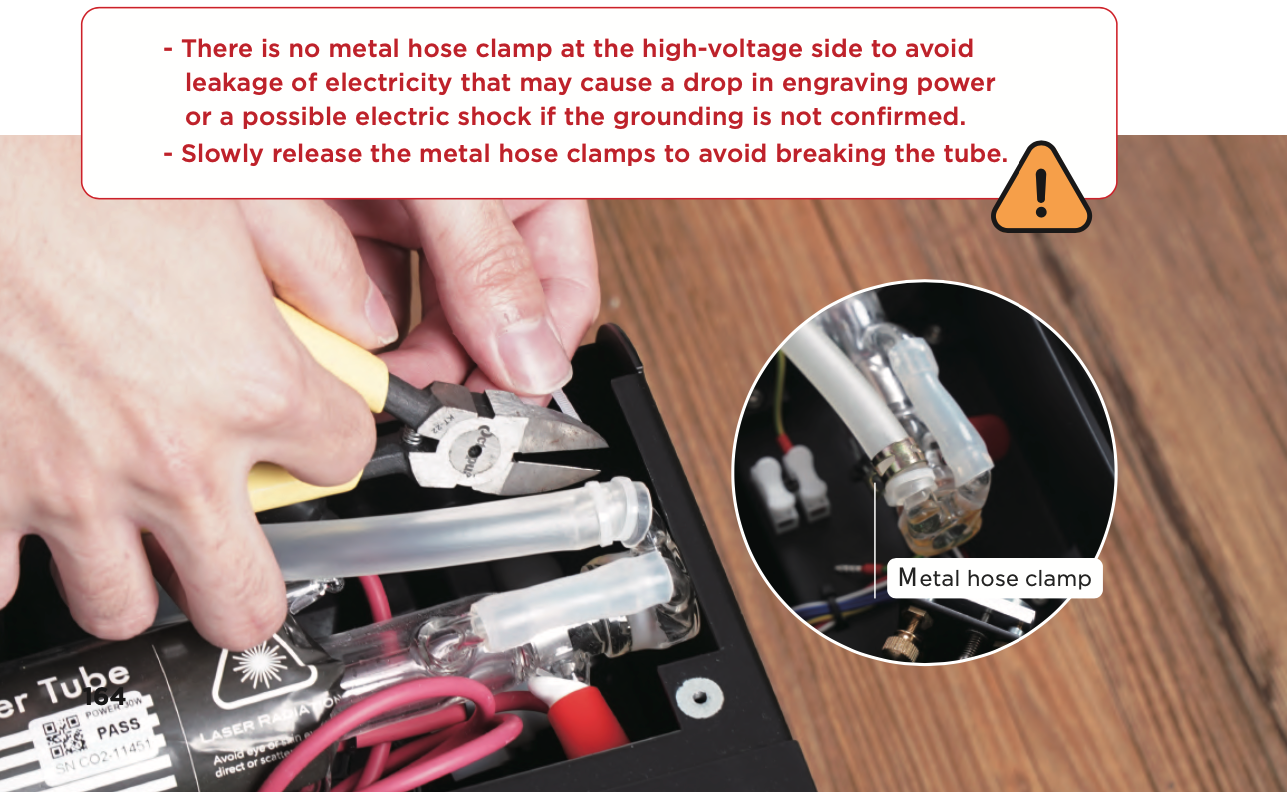

Bevestig de waterslang aan de hoogspanningszijde op de glazen buis met een kabelbinder > Draai de kabelbinder vast en knip de overtollige kabelbinder af met een zijkniptang > Bevestig de waterslang aan de laagspanningszijde op de glazen buis met een kabelbinder > Draai de kabelbinder vast en knip de overtollige kabelbinder af met een zijkniptang > Plaats de metalen slangklem terug.


7. Sluit de laserbuisbedrading aan

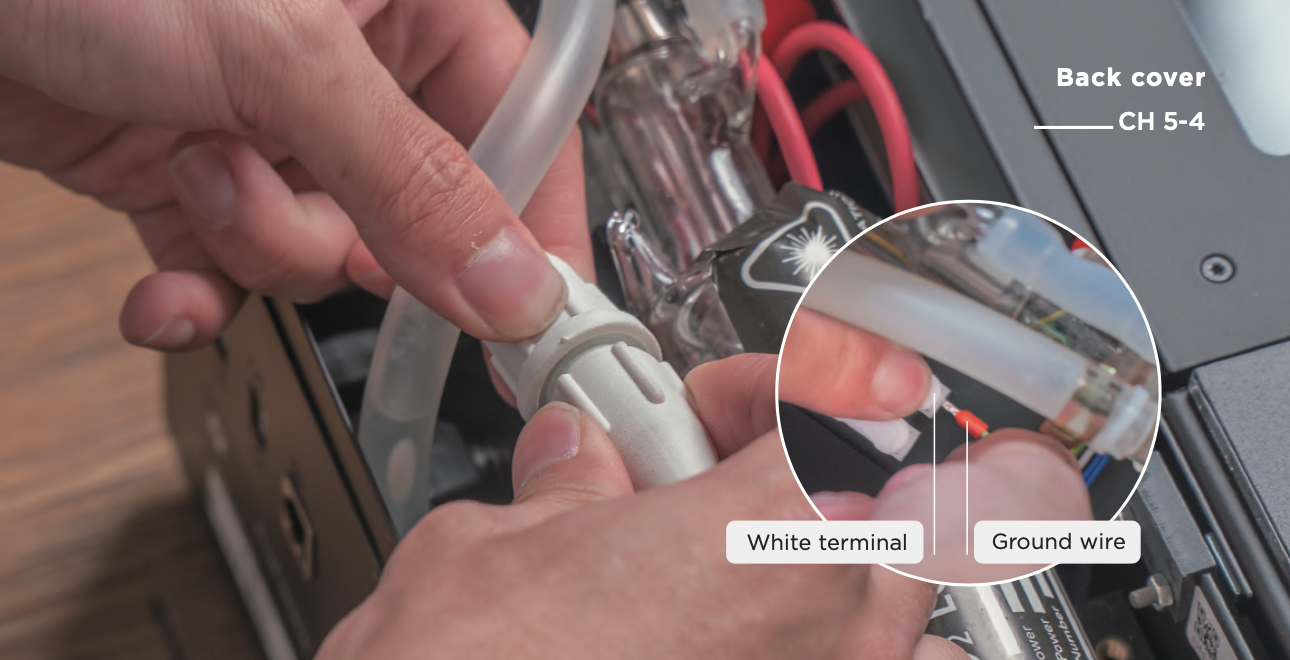

Sluit de witte connector aan de hoogspanningszijde met een rode draad aan de achterkant aan en draai deze vast > Druk de witte aansluiting aan de laagspanningszijde naar beneden en steek de aardingsdraad stevig in > Laat de witte aansluiting los en trek voorzichtig aan de aardingsdraad om te controleren of deze stabiel is. ___2021-08-30___2.34.03.png

8. Draai de laserbuishouders weer vast

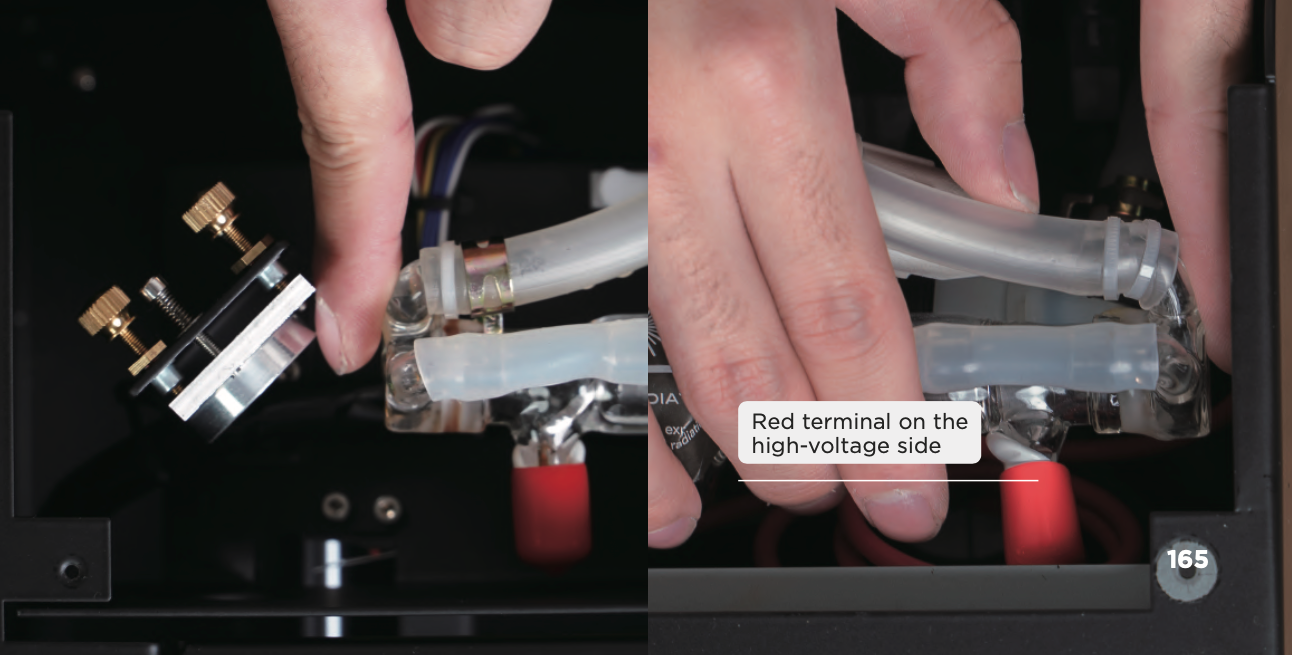

a. Plaats de laserbuis op zijn plaats, laat een vingerafstand tussen de kop- en staarteindes > Draai de rode aansluiting aan de hoogspanningszijde naar de binnenkant van het machinechassis > Zorg ervoor dat er geen vouwen of knikken in de waterslangen zitten ___2021-08-30___2.34.41.png

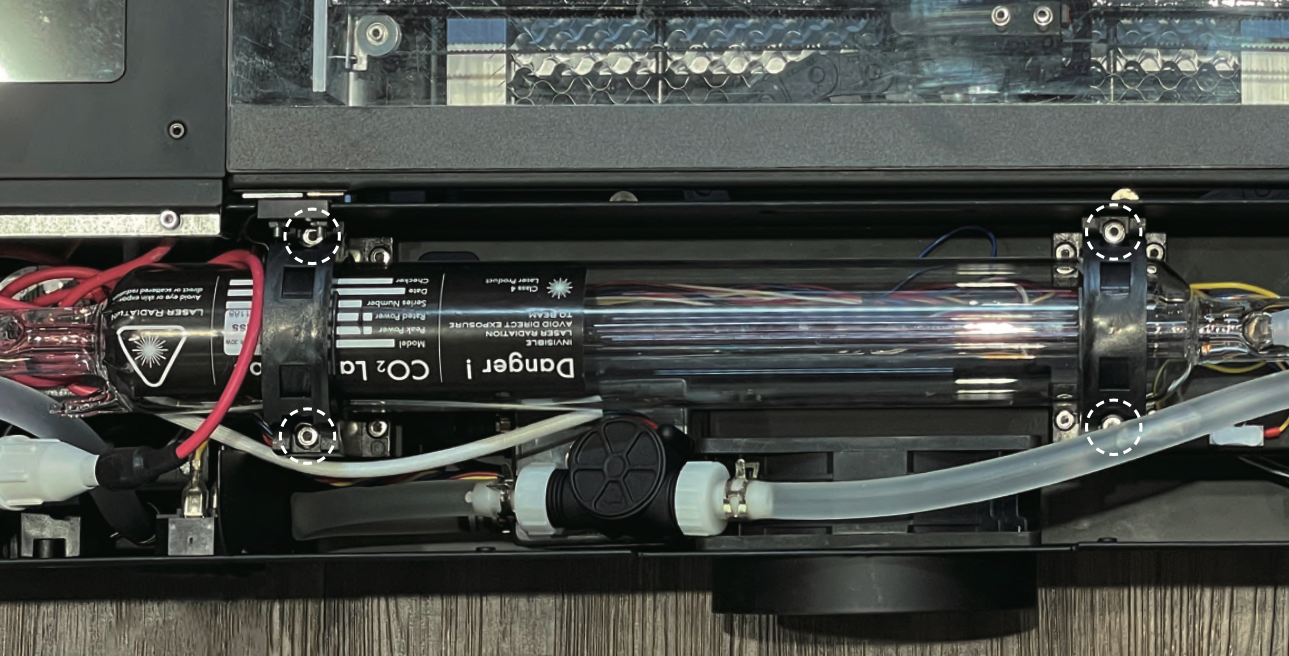

b. Gebruik een 3mm inbussleutel om in totaal 4 schroeven op de laserbuishouders vast te draaien > Schud voorzichtig de laserbuis om er zeker van te zijn dat deze niet naar links en rechts en naar voren en achteren verschuift. ___2021-08-30___2.34.51.png

9. Sluit het netsnoer aan en start de machine

Nadat u hebt bevestigd dat de installatie correct is, kunt u het netsnoer aansluiten en de machine starten.

10. Activeer de "Pomp"

Nadat de machine is ingeschakeld, klikt u op het scherm op "ONDERHOUD" > Klik op "Pomp" nadat de laserkop naar de uitgangspositie is teruggekeerd. Vervolgens zal het koelwater de laserbuis binnendringen en zal het waterniveau van de waterpomp dalen.

11. Schakel de machine uit en trek de stekker uit het stopcontact

Wanneer het waterniveau van de waterpomp nog maar voor 1/4 gevuld is, schakel dan de machine uit en trek de stekker uit het stopcontact voordat u handmatig water toevoegt.

⚠️
1. Raak het gebied in de buurt van de hoogspanningszijde van de laserbuis niet aan nadat u het netsnoer hebt aangesloten om elektrische schokken te voorkomen.

2. Vermijd bij het gebruik van de pagina "ONDERHOUD" het aanraken van de laserschakelaar of het plaatsen van uw hand aan het uiteinde van de laserbuis.

3. Let goed op het waterniveau om overlopen te voorkomen.

4. Gebruik gedestilleerd water om te voorkomen dat onzuiverheden het waterkoeleffect beïnvloeden.


12. Voeg handmatig water toe

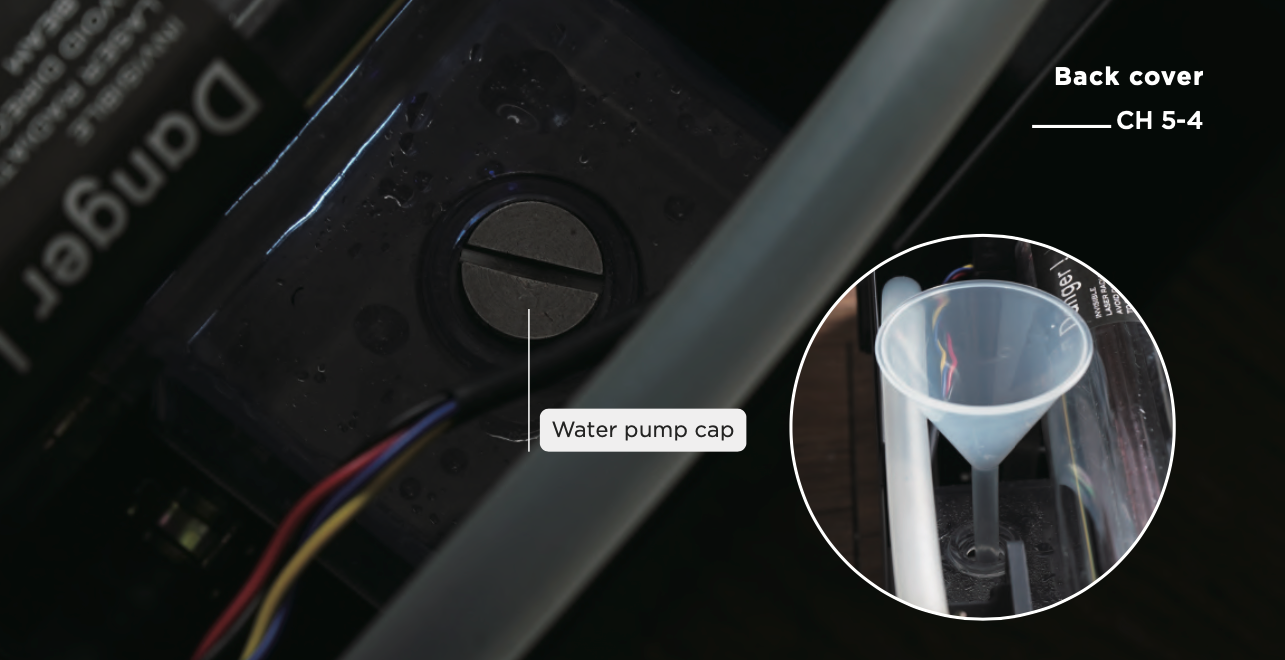

Gebruik de dubbele steeksleutel om de dop van de waterpomp te openen > Plaats de trechter > Vul de waterpomp met gedestilleerd water.

13. Draai de dop van de waterpomp weer vast

Herhaal stappen 9 ~ 12 totdat het waterniveau van de waterpomp voor 80% gevuld is en het waterniveau niet meer daalt door het toevoegen aan de laserbuis. Gebruik vervolgens de dubbele steeksleutel om de dop van de waterpomp weer vast te draaien om de procedure voor het vervangen van de laserbuis te voltooien.

⚠️
1. Te veel luchtbellen in de laserbuis zullen de efficiëntie van de warmteafvoer beïnvloeden.
2. Het wordt aanbevolen om het water voor meer dan 80% te vullen of op de waterslang te drukken bij het toevoegen van water, zodat er minder snel luchtbellen ontstaan.
3. Als de waterpomp niet kan worden geactiveerd, neem dan contact op met uw wederverkoper.
4. Na het verplaatsen van de laserbuis, Uitlijning van het optisch pad moet worden uitgevoerd.
