Beschrijving:
Vanwege de complexiteit van de oorzaak achter #904, is het belangrijk om op te merken dat het lezen van dit artikel mogelijk niet direct een oplossing biedt voor uw probleem. Desalniettemin, door zorgvuldig de onderstaande stappen te volgen, verzamelt u waardevolle informatie die uw wederverkopers of FLUX Support kan helpen bij het effectiever achterhalen van het probleem. Dit draagt op zijn beurt bij aan het verminderen van de totale tijd die nodig is voor het oplossen van problemen.
Mogelijke oorzaken:
- Het systeem faalt (Firmware opnieuw updaten, fabrieksinstellingen herstellen of SD-kaart opnieuw flashen.)
- Het moederbord/MB/moederbord functioneert niet goed.
- De eindschakelaar functioneert niet goed.
- De geleiderails zijn verroest of beschadigd.
- De nivellering van de X-as is niet horizontaal.
- DriverIC functioneert niet goed.
- De stappenmotor functioneert niet goed.
|
Stap 0 - Gebruik de checklist tijdens het doorlopen van de stappen:
Deze checklist wordt gebruikt om al uw ondernomen acties in dit artikel vast te leggen.
Na het voltooien van de checklist, print deze om op te slaan als PDF en stuur deze indien nodig naar uw wederverkoper of FLUX Support. Dit is nuttige informatie voor ons om het probleem op te sporen en in te perken.
Raadpleeg de link: 5-2-5 #904 Homing mislukt Checklist (beamo-serie)
Stap 1 - Controleer of de laserkop fysiek vastzit:
- Schakel de machine uit en haal de stekker uit het stopcontact.

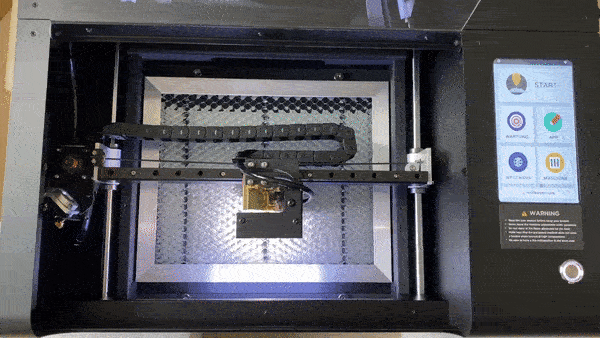

- Beweeg de laserkop handmatig naar alle vier de hoeken.
(*Een HEXA wordt gebruikt om het gedrag in de video te demonstreren.)
Bepaal uw resultaat en de volgende actie die u moet ondernemen:
Stap 1.1 - Smeer de rails:
- Raadpleeg de instructies in de onderstaande link om de rails te smeren.
[4-3-1 Smeren]
- Probeer na het smeren de laserkop opnieuw te verplaatsen en kijk of deze kan bewegen zoals in stap 1.
Bepaal uw resultaat en de volgende actie die u moet ondernemen:
- Ja, het kan worden verplaatst zoals in de video in stap 1. >> Probleem opgelost
|
|
Voorbeelden van de foto's of video's voor rapportage:
|
X-as rail:
|
|
Y-as rail - Links:
|
|
Y-as rail - Rechts
|
|
Stap 2 - Sluit de mogelijkheid van firmwareproblemen uit:
Soms kan het homingprobleem worden veroorzaakt door onjuist geïnstalleerde firmware.
Het resetten van het systeem is een eenvoudige en snelle manier om het homingprobleem op te lossen.
-
Probeer eerst de instellingen van het moederbord te resetten.
(Machine > Hardware-instellingen > Instellingen moederbord resetten)
-
Probeer vervolgens te resetten naar fabrieksinstellingen. (Machine > Resetten naar fabriek)
-
Werk ten slotte de firmware bij naar de nieuwste versie en probeer opnieuw te homen.
(Machine > Werk bij naar de nieuwste firmware) of je kunt Beam Studio gebruiken om bij te werken. (Link)
Bepaal uw resultaat en de volgende actie die u moet ondernemen:
- Ja, het homen is nu correct uitgevoerd na de reset >> Probleem opgelost
|
Stap 3 - Controleer het gedrag van je machine tijdens het homen:
Zet de machine aan en druk op "Onderhoud" om het homen te starten en bepaal welk gedrag overeenkomt met dat van jouw machine en onderneem dienovereenkomstig actie.
-
Gedrag #1:
De laserkop beweegt niet en wordt niet vergrendeld.
Hij kan echter handmatig worden verplaatst terwijl het paneel "Homing" weergeeft.
(*Een HEXA wordt gebruikt om het gedrag in de video te demonstreren.)
|
-
Gedrag #2:
De bewegingsrichting is tegenovergesteld of de kop beweegt heen en weer.
(De juiste beweging is om eerst naar boven te gaan en daarna naar links. Hij zal nooit naar beneden of naar rechts gaan tijdens het homen.)
(*Een HEXA wordt gebruikt om het gedrag in de video te demonstreren.)
|
-
Gedrag #3:
De kop bereikt de bovenkant of de linkerbovenhoek, maar stopt niet en maakt een schurend geluid.
(*Een HEXA wordt gebruikt om het gedrag in de video te demonstreren.)
|
-
Gedrag #4:
De kop maakt een schurend geluid, zelfs als deze niet de bovenkant of de linkerbovenhoek bereikt.
(*Een Beambox Pro wordt gebruikt om het gedrag in de video te demonstreren.)
|
-
Gedrag #6:
De kop schudt een paar keer en vervolgens verschijnt de foutmelding of hij bereikt de bovenkant en schudt, waarna de foutmelding verschijnt.
(*Een HEXA wordt gebruikt om het gedrag in de video te demonstreren.)
|
-
Gedrag #7:
De kop stuitert terug wanneer deze omhoog beweegt richting de Y-as.
(*Een beamo wordt gebruikt om het gedrag in de video te demonstreren.)

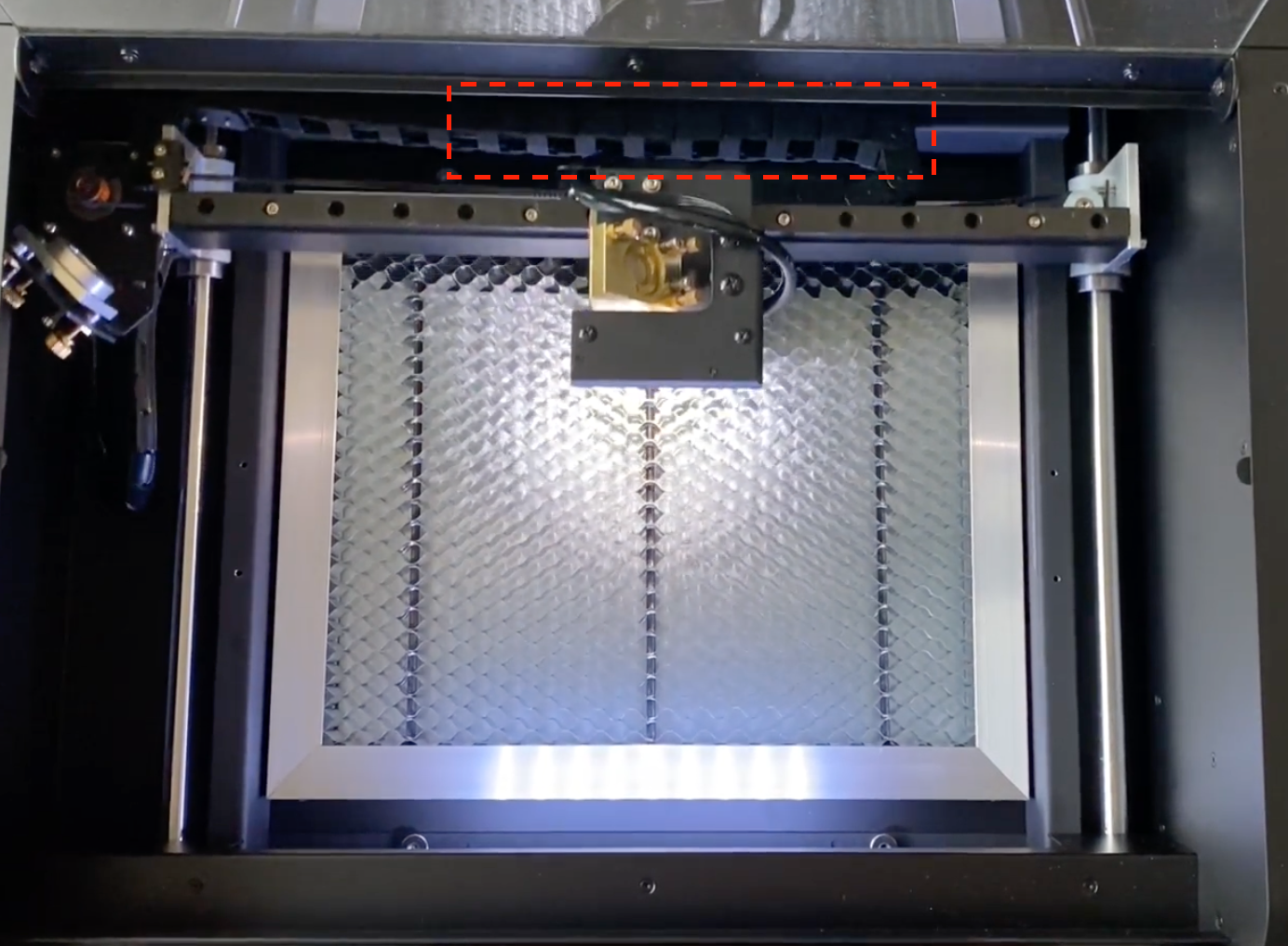

- Dit wordt waarschijnlijk veroorzaakt doordat de plastic ketting tegen het frame van de machine stoot.
Het handmatig aanpassen van de ketting door deze omhoog te trekken of omlaag te duwen wordt aanbevolen om het probleem op te lossen.
|
|
Stap 4 - SD-kaart opnieuw flashen:
Soms, als het besturingssysteem op de SD-kaart beschadigd is, wordt het homing-probleem niet opgelost door de firmware te resetten en bij te werken. Het moet volledig worden herschreven door de SD-kaart opnieuw te flashen.
Bepaal uw resultaat en de volgende actie die u moet ondernemen:
- Ja, de homing is nu correct uitgevoerd na de reflash >> Probleem opgelost.
|
Stap 5 - DriverIC verwisselen:
DriverIC is een component op het moederbord en wordt gebruikt om de motor aan te sturen zodat de laserkop in verschillende richtingen kan bewegen. In deze stap gaan we testen of het homingprobleem wordt veroorzaakt door de DriverIC.
- Schakel de machine uit.
- Open de voorkant van de behuizing om het moederbord te vinden. Raadpleeg het article waar wordt beschreven hoe de behuizing moet worden geopend.
- Koppel de DriverIC van de X-as los. Raadpleeg het diagram.
(Zorg ervoor dat je onthoudt welke IC oorspronkelijk voor welke as was)
- Koppel de DriverIC van de Y-as los. Raadpleeg het diagram.
- Verwissel beide DriverIC's en zorg ervoor dat de richting hetzelfde is als in het diagram.
- Schakel de machine in en probeer opnieuw te homen.
Demonstratie:
(Deze video toont het verwisselen van de IC's van de X-as en Y-as.)
Bepaal uw resultaat en de volgende actie die u moet ondernemen:
-
De homing werkt nu correct >> Probleem opgelost
- Mogelijke oorzaak: onjuiste aansluiting
|
Stap 6 - Controleer de eindschakelaars:
Een eindschakelaar wordt gebruikt om de laserkop te stoppen wanneer deze het einde bereikt.
Homingproblemen kunnen worden veroorzaakt door een defecte eindschakelaar, waardoor de laserkop niet stopt of te vroeg stopt.

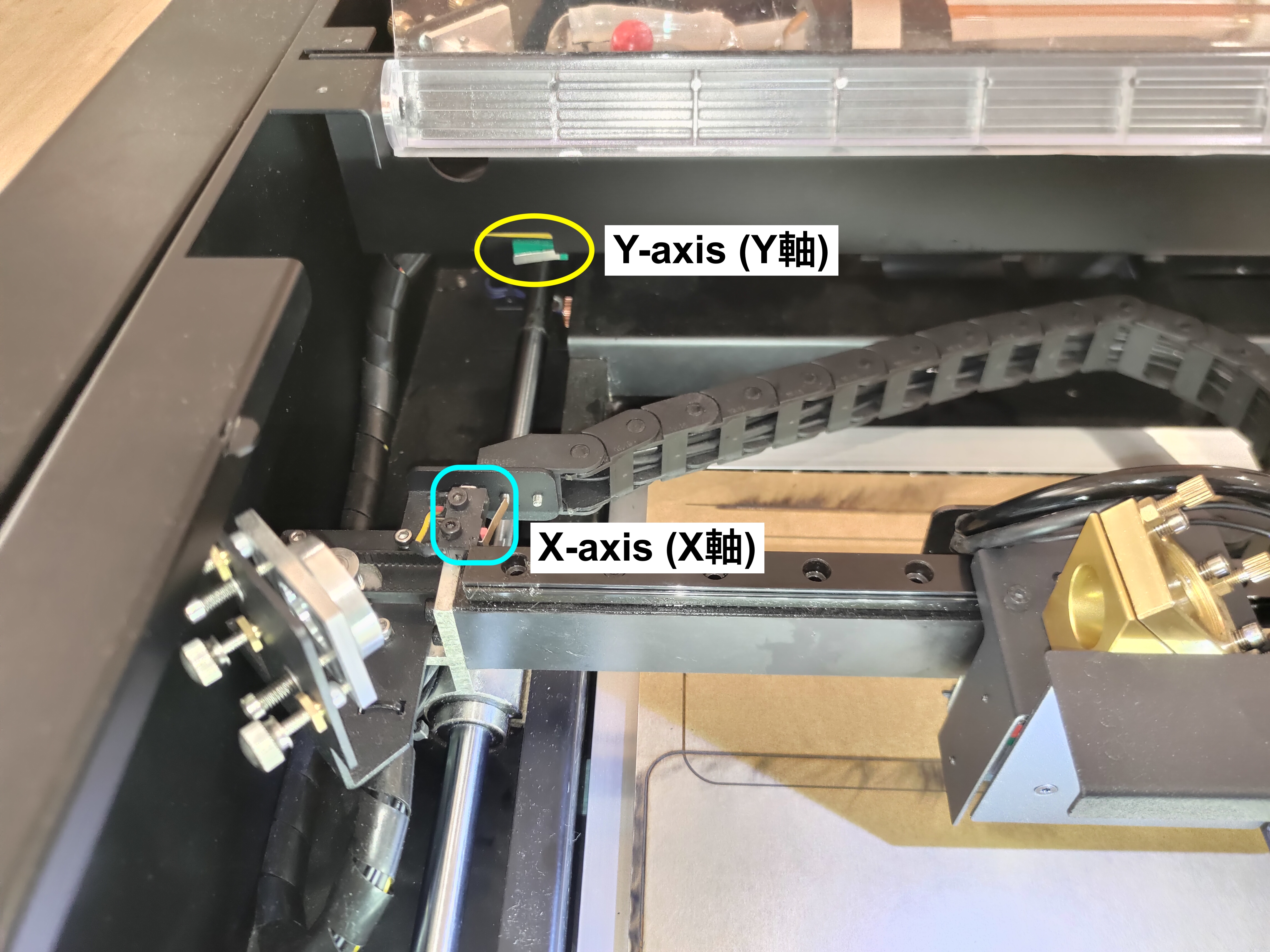

- De locaties van de eindschakelaars voor beamo:
- Bekijk de onderstaande video om te controleren of uw eindschakelaar-pictogrammen correct reageren wanneer ze worden ingedrukt. (Ingedrukt = pictogram sluit / Niet ingedrukt = pictogram opent)
(*In de video wordt een HEXA gebruikt om te demonstreren.)
Bepaal uw resultaat en de volgende actie die u moet ondernemen:
Stap 7 - Controleer de nivellering van de X-as:
- Raadpleeg de onderstaande link voor informatie over het testen en aanpassen van de nivellering van de X-as.
Zorg ervoor dat de poelie/het wiel niet los zit, verwijzend naar het einde van de video.
[5-29 Aanpassing van de nivellering van de X-as]
Bepaal uw resultaat en de volgende actie die u moet ondernemen:
- De machine kan nu homen na het aanpassen >> Probleem opgelost
(Mogelijke oorzaak: X-as was verkeerd geplaatst.)
|
Stap 8 - Schuim toevoegen om de Y-as eindschakelaar te activeren:

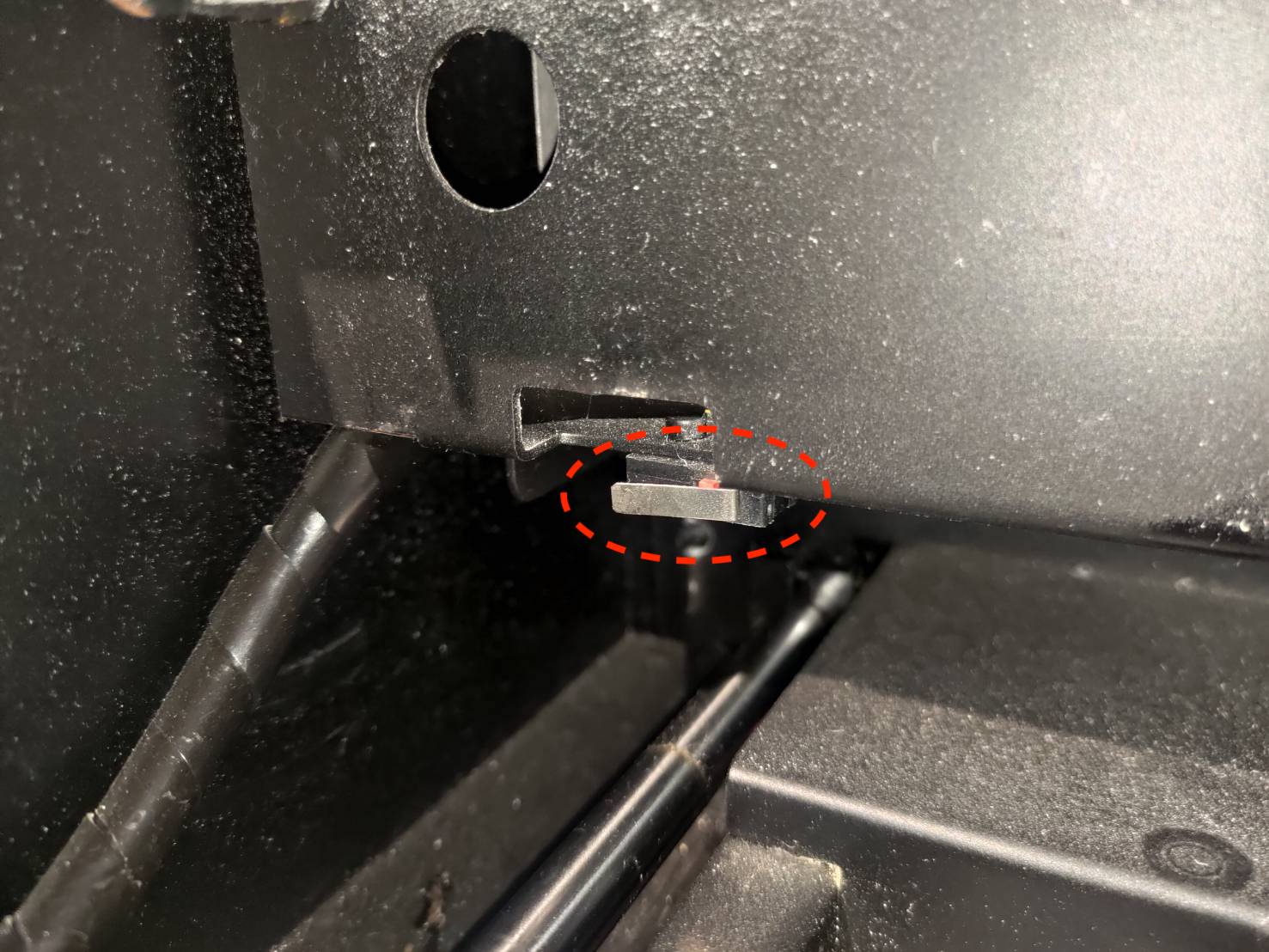

- Het activeringsmetaal van de eindschakelaar, omcirkeld in rood, kan na verloop van tijd los raken en dit zal de gevoeligheid van de eindschakelaar beïnvloeden. Dit gebeurt meestal met een Y-as eindschakelaar.

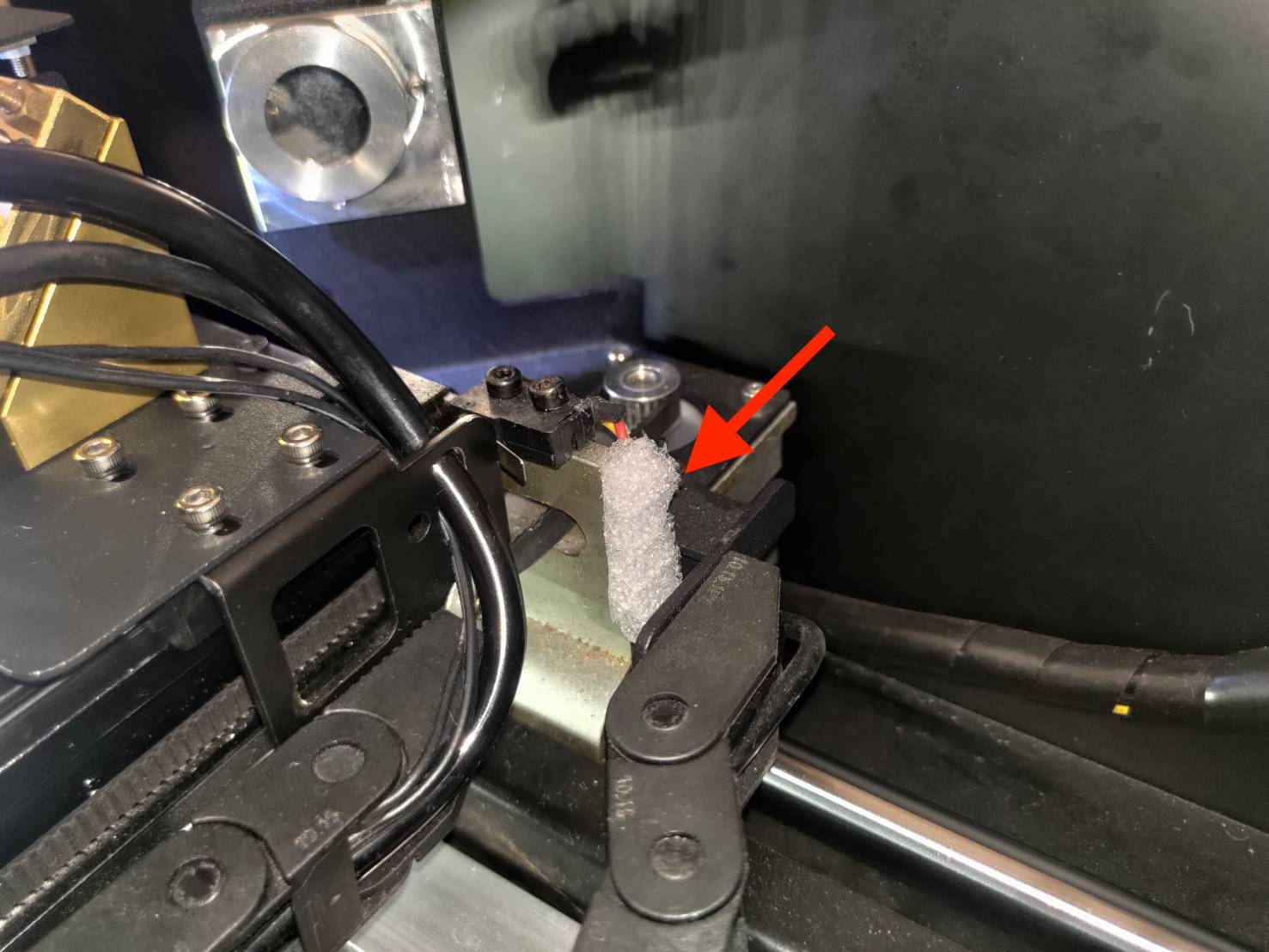

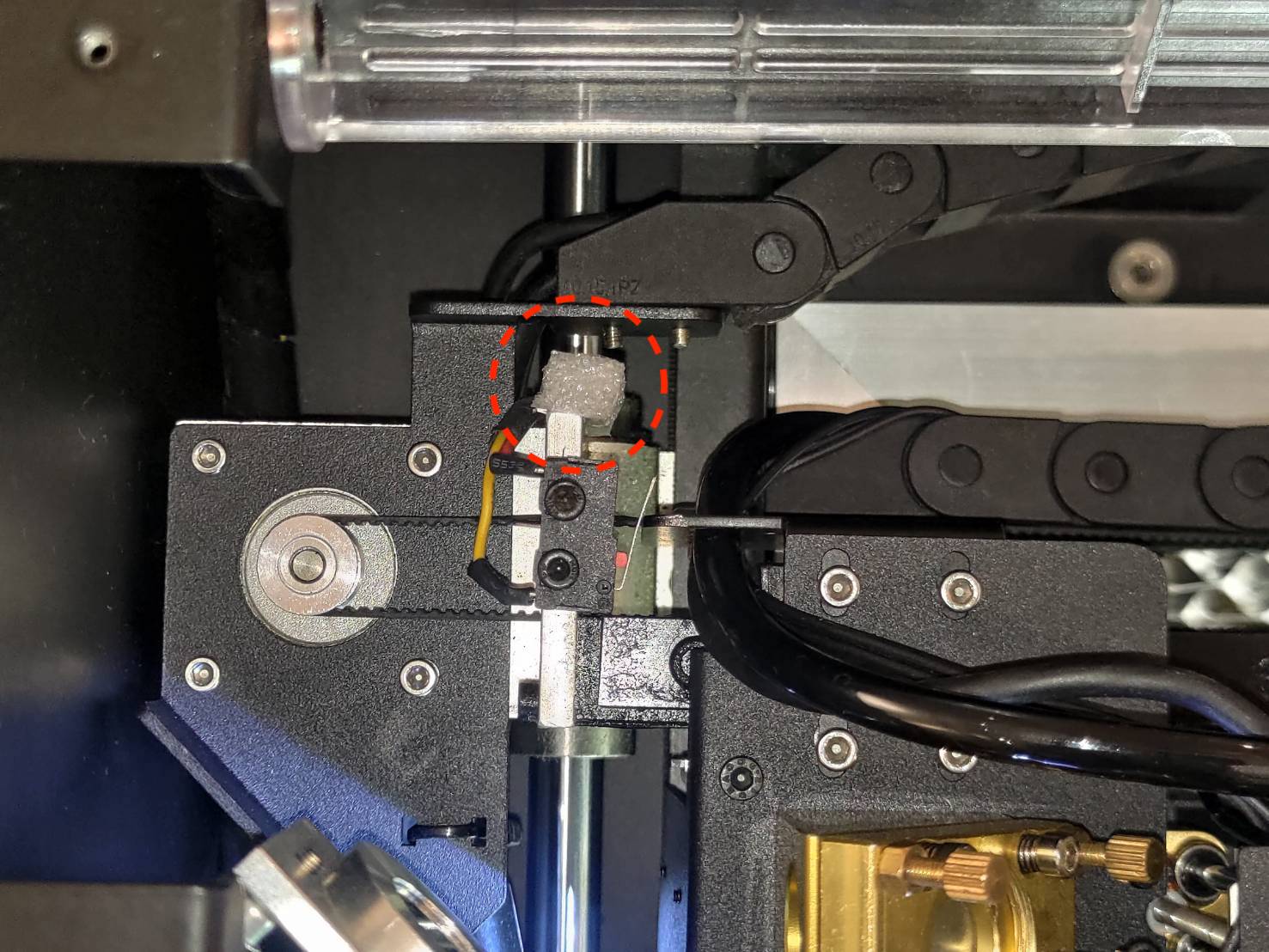

- Hier is een snelle oplossing. Voeg een stuk schuim toe aan de X-as motor zoals getoond in de foto's hieronder.

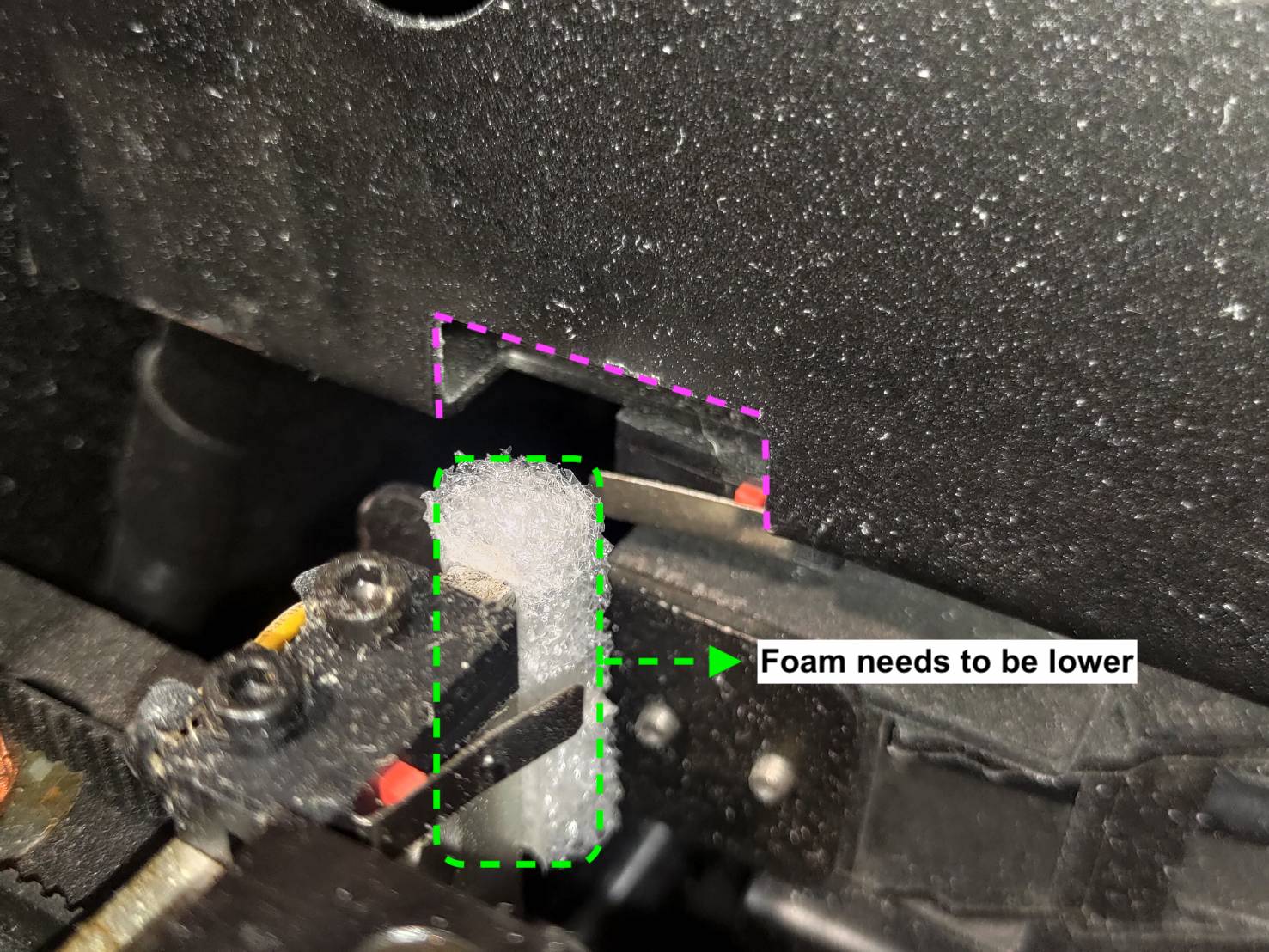

- Zorg ervoor dat het schuim lager is dan het frame. Anders kan het de weg naar de eindschakelaar blokkeren.
Bepaal uw resultaat en de volgende actie die u moet ondernemen:
- De machine kan nu homen na het toevoegen van het schuim >> Probleem opgelost
|
Stap 9 - Meld dit bij de lokale wederverkoper of FLUX Support:
- Volg de instructies in de onderstaande link om een probleem correct te melden aan uw lokale wederverkoper of FLUX-ondersteuning. [Neem contact op met de klantenservice]
- Zorg ervoor dat u de checklist hebt voltooid en deze als PDF-bestand hebt opgeslagen, zodat u uw ondernomen acties kunt delen.
*De verzamelde informatie, zoals foto's of video's die het probleem van uw machine in dit artikel laten zien, zullen nodig zijn om te delen met de wederverkoper of FLUX-ondersteuning.
Trefwoorden: Homingproblemen / Niet in staat om te homen
