Aanbevolen frequentie / timing
2. Na het vervangen van de laserbuis.
3. Voor regelmatig onderhoud wordt aanbevolen om eenmaal per maand.
4. Problemen met snijden of graveren.
Deze pagina is ook van toepassing op de Beambox-serie.

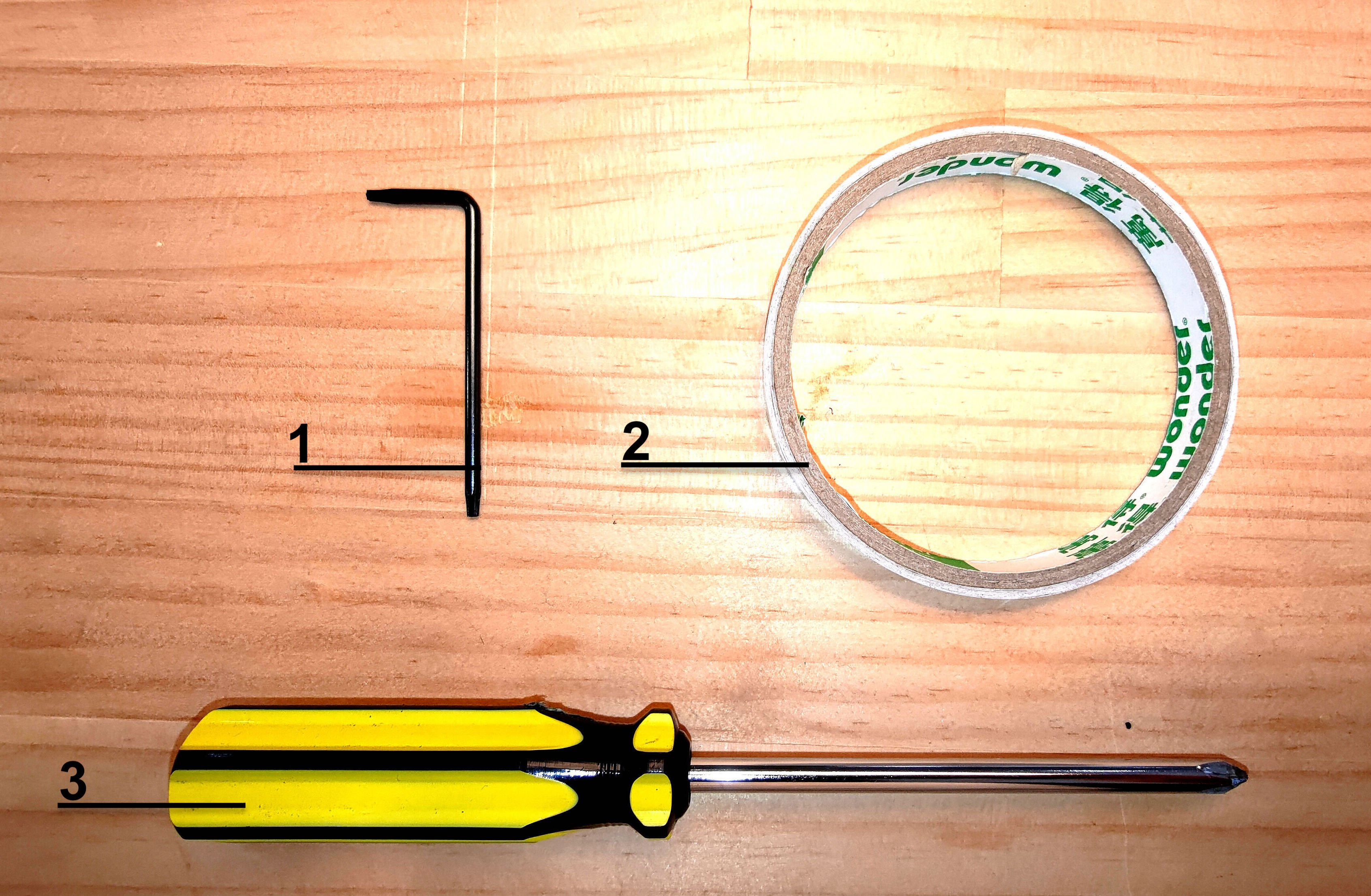

1｜Torx schroevendraaier (voor Hexa)
2｜Dubbelzijdige tape
3｜Kruiskopschroevendraaier (voor Beambox)
Stap 2 - Leer hoe je een puls maakt
A. Zet de machine aan.
B. Sluit het deksel.
C. Ga naar de onderhoudsmodus en wacht tot het homing-proces is voltooid.
D. Zoek de Pulse-knop.
E. Eén druk = één puls, twee drukken = twee pulsen, enzovoort.
⚠︎ Maak altijd pulsen wanneer het deksel gesloten is.
Stap 3 - Open de achterklep
HEXA:
Gebruik de Torx-schroevendraaier om deze twee schroeven aan de zijkanten van de machine los te schroeven, waarna de achterkap kan worden geopend.
Beambox:
Gebruik de kruiskopschroevendraaier om de schroef boven de ventilator aan de achterkant van de machine los te schroeven, waarna de achterkap kan worden geopend.
Stap 4 - Leer de locaties kennen
Maak uzelf vertrouwd met de locaties:
- Eerste reflecterende spiegel
- Tweede reflecterende spiegel
- Derde reflecterende spiegel
- 7 locaties van het bed waar de laserkop naartoe wordt verplaatst tijdens de controle.
Stap 5 - Reinig alle spiegels en focuslenzen
Volg de instructies in de onderstaande link om alle spiegels en lenzen te reinigen.
- HEXA: 4-6 Reiniging van spiegels en lenzen
- Beambox: 5-4 Reiniging van spiegels en lenzen
Stap 6 - Controleer de laserstip op de 1e spiegel
Deze stap is om te controleren of de laserbuis en de machine in goede staat zijn.
Stap overzicht:

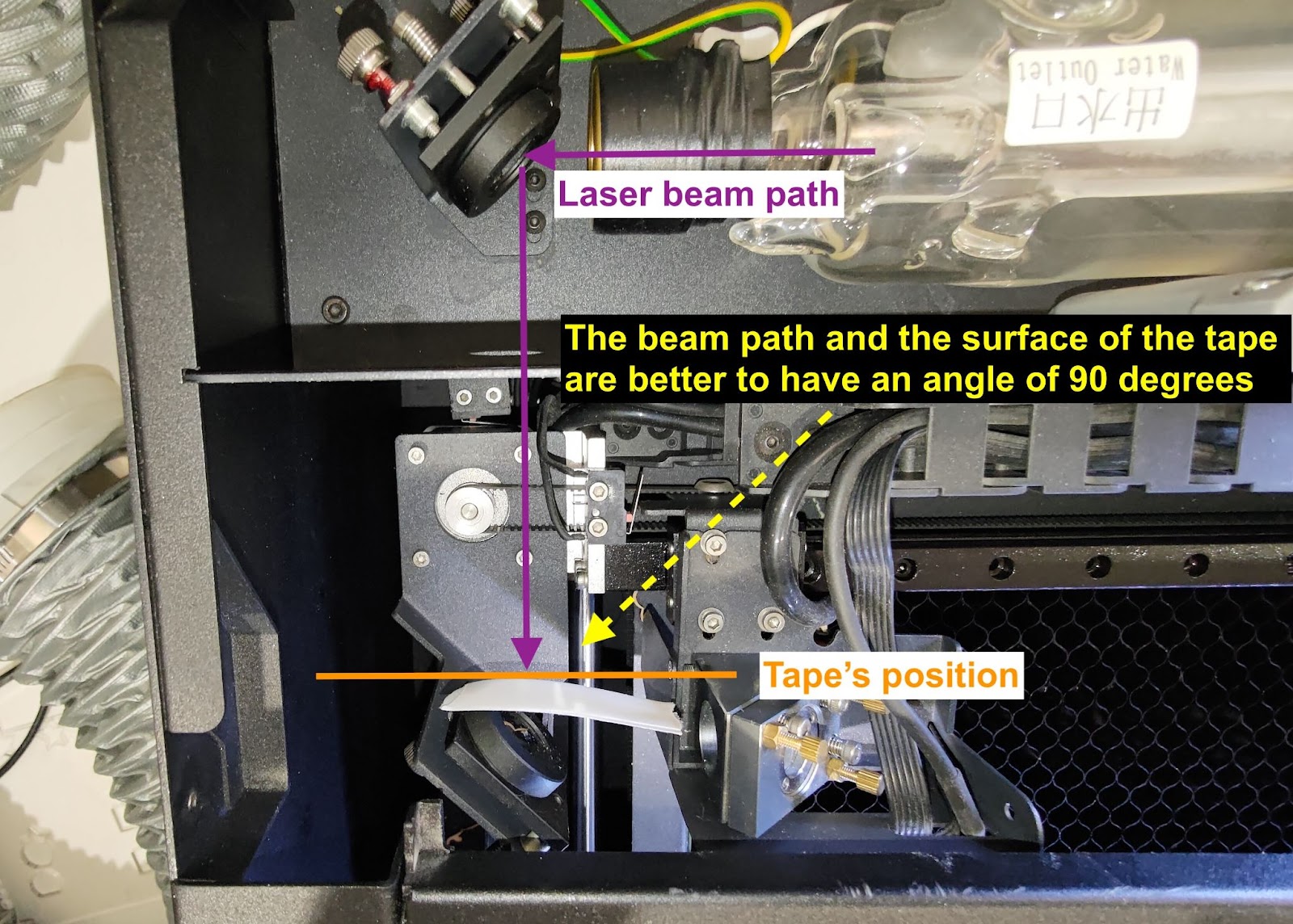

Stap 6-1 - Tape aanbrengen en pulsen maken
Breng een dubbelzijdige tape met twee lagen aan op de 1e spiegel, sluit de achterkap, en maak vijf pulsen.
Stap 6-2 - Controleer deDe vorm van de stip op de tape
De vorm is het beste zo rond mogelijk, en het eerste stuk dubbelzijdige tape aan de voorkant moet echter doorgebrand zijn.
Goed voorbeeld
Slechte voorbeelden:
Stap 6-3 - Verzamel de tape van de 1e spiegel
Plaats de 1e spiegeltape op een stuk papier. Noteer de positie en het aantal pulsen zoals op de onderstaande foto.
Stap 6-4 - Probleemoplossing en rapportage
Als uw stip niet rond is, niet sterk is of lijkt op de slechte voorbeelden hierboven, verhoog dan de vermogenssnelheid naar x2.0 en kijk of het verbetert:
-
Als de stip sterker wordt, geeft dit aan dat de laserbuis mogelijk is afgenomen. U kunt het proces nog steeds voltooien met een verhoogde vermogenssnelheid of u kunt contact opnemen met uw lokale wederverkoper en aangeven dat de buis mogelijk is afgenomen.
-
Als de stip niet sterker wordt of nog steeds een vreemde vorm heeft, neem dan contact op met uw lokale wederverkoper voor verdere assistentie.
(Deel de foto van uw pulsresultaat op de 1e spiegel met uw wederverkoper.)
Stap 7 - Controleer het pad van de 1e naar de 2e spiegel
Deze stap is om te controleren of het pad is uitgelijnd van de 1e spiegel naar de 2e spiegel.
Stap overzicht:
Stap 7-1 - Maak de eerste stip voor de linksbovenpositie
Plaats een tweezijdige tape op de 2e spiegel en verplaats de kop naar de linkerbovenhoek.
Maak drie pulsen om de eerste stip te maken.

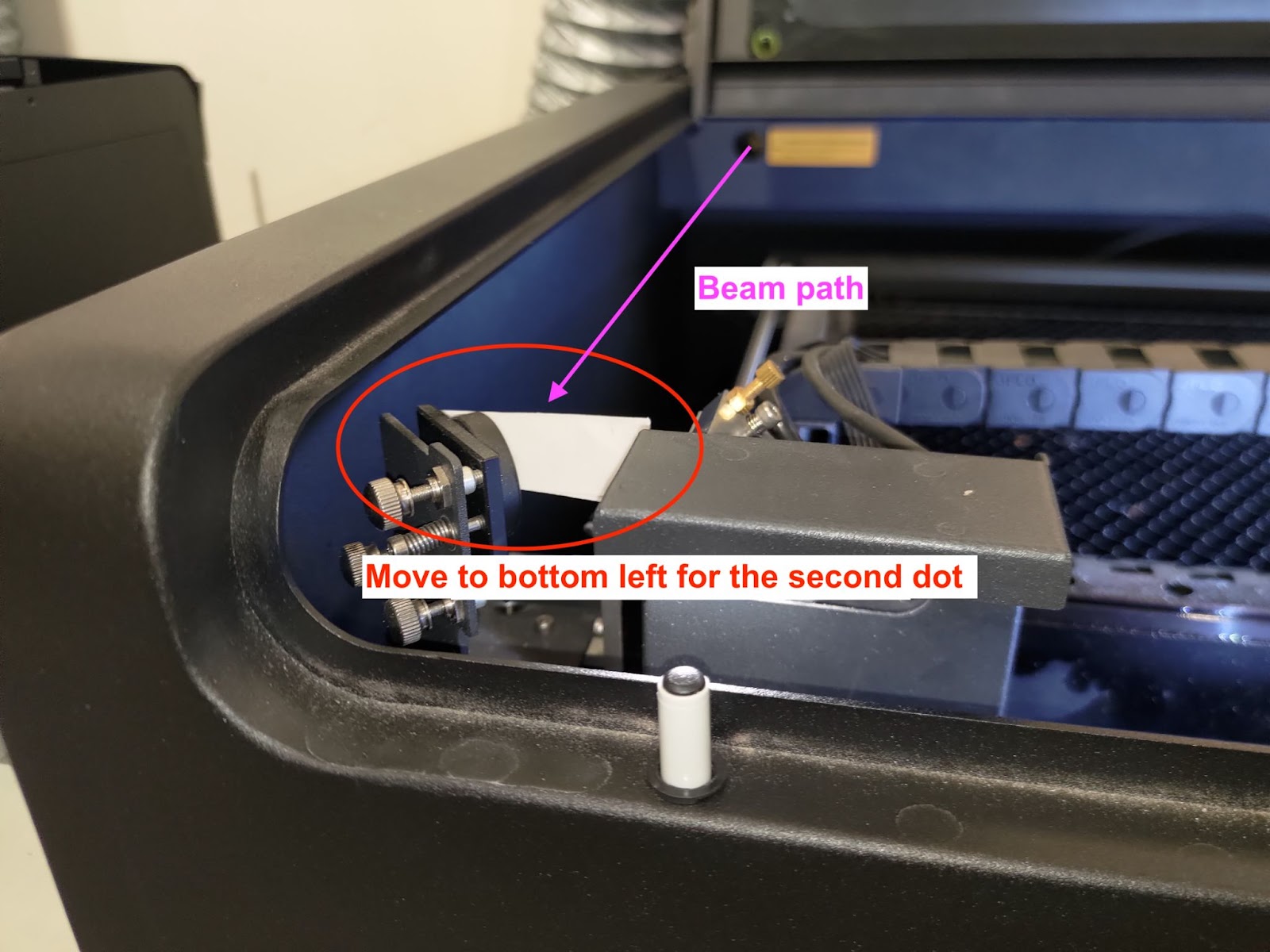

Stap 7-2 - Maak de tweede stip voor de linkeronderpositie
Houd dezelfde tape op de 2e spiegel en verplaats de kop naar de linkeronderhoek.
Maak 3 pulsen om de tweede stip te maken.
Als er geen stip is op de linksonder positie, geeft dit aan dat het pad drastisch verkeerd is uitgelijnd.
Raadpleeg de link voor het opnieuw uitlijnen van het optische pad. [4-8 Optisch pad uitlijning]

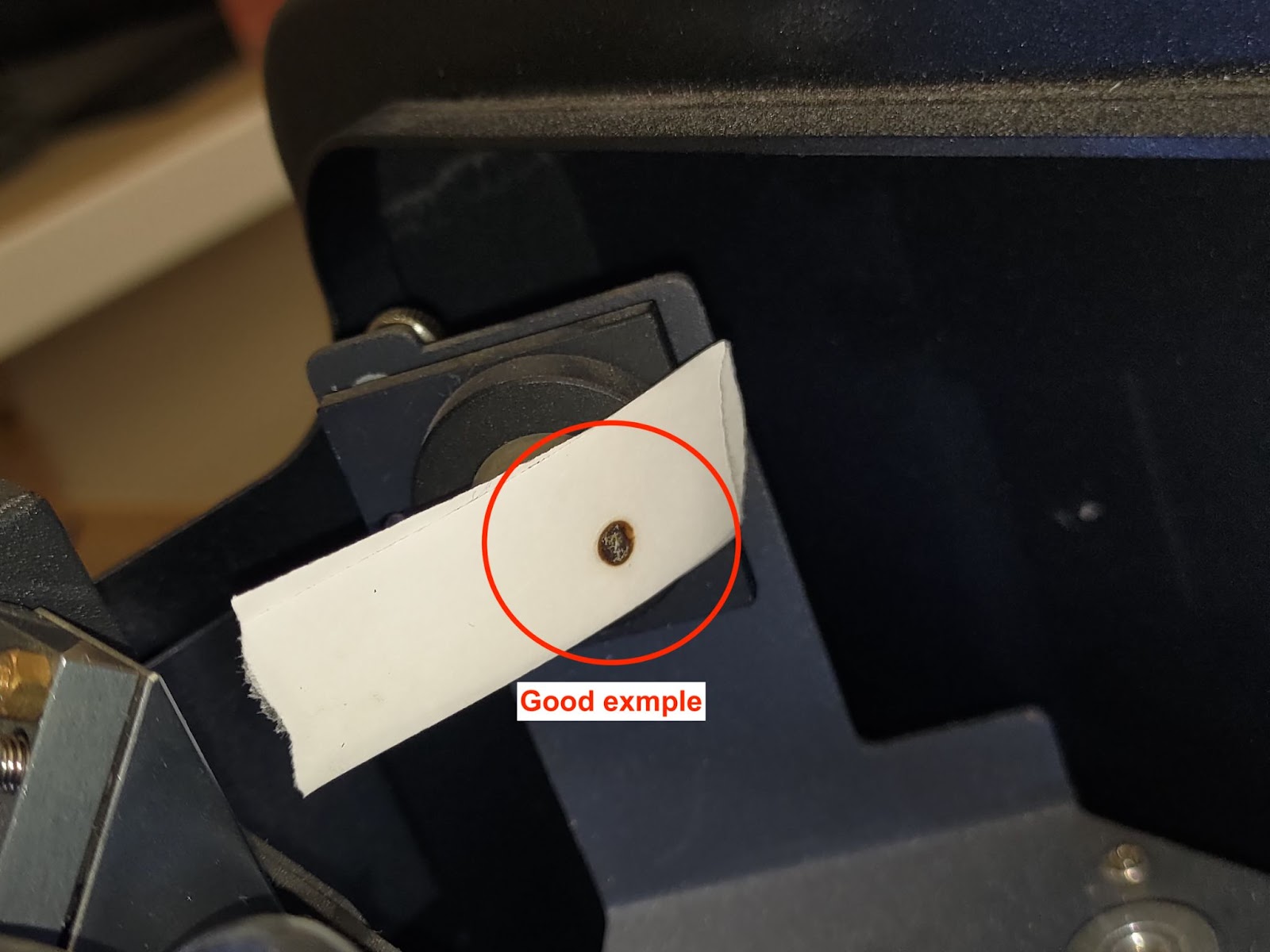

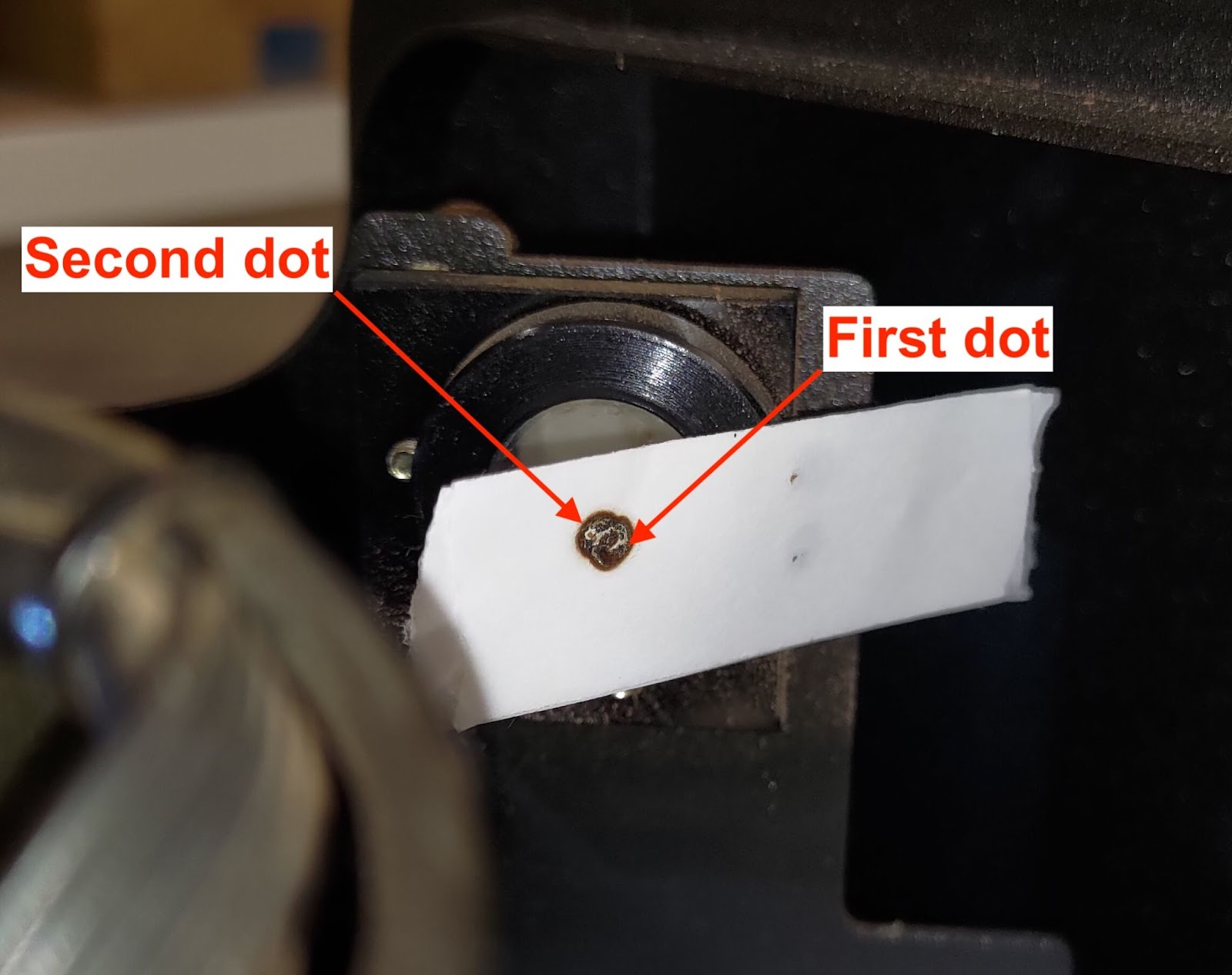

Stap 7-3 - Controleer of de eerste en de tweede stippen overlappen
Als uw stippen perfect overlappen, zoals op de onderstaande foto, geeft dit aan dat het pad goed is uitgelijnd.
Als ze niet overlappen, zoals in de slechte voorbeelden hieronder, geeft dit aan dat van de 1e spiegel naar de 2e spiegel, het optische pad verkeerd is uitgelijnd en de 1e spiegel moet worden aangepast.
Raadpleeg de link voor het opnieuw uitlijnen van het optische pad. [4-8 Optisch pad uitlijning]
Goed voorbeeld:
Slecht voorbeeld:
Stap 7-4 - Verzamel de tape van de 2e spiegel
Plaats de 2e spiegel tape op het papier. Noteer de positie en het aantal pulsen zoals op de onderstaande foto.
Stap 8 - Controleer het pad van de 2e naar de 3e spiegel
Deze stap is om te controleren of het pad is uitgelijnd van de 2e spiegel naar de 3e spiegel.
Stap overzicht:
Stap 8-1 - Maak de eerste stip voor de middelste linkerpositie
Plaats een tweelaagse tape op de 3e spiegel en verplaats de kop naar de midden-links positie.
Maak 3 pulsen om de eerste stip te maken.

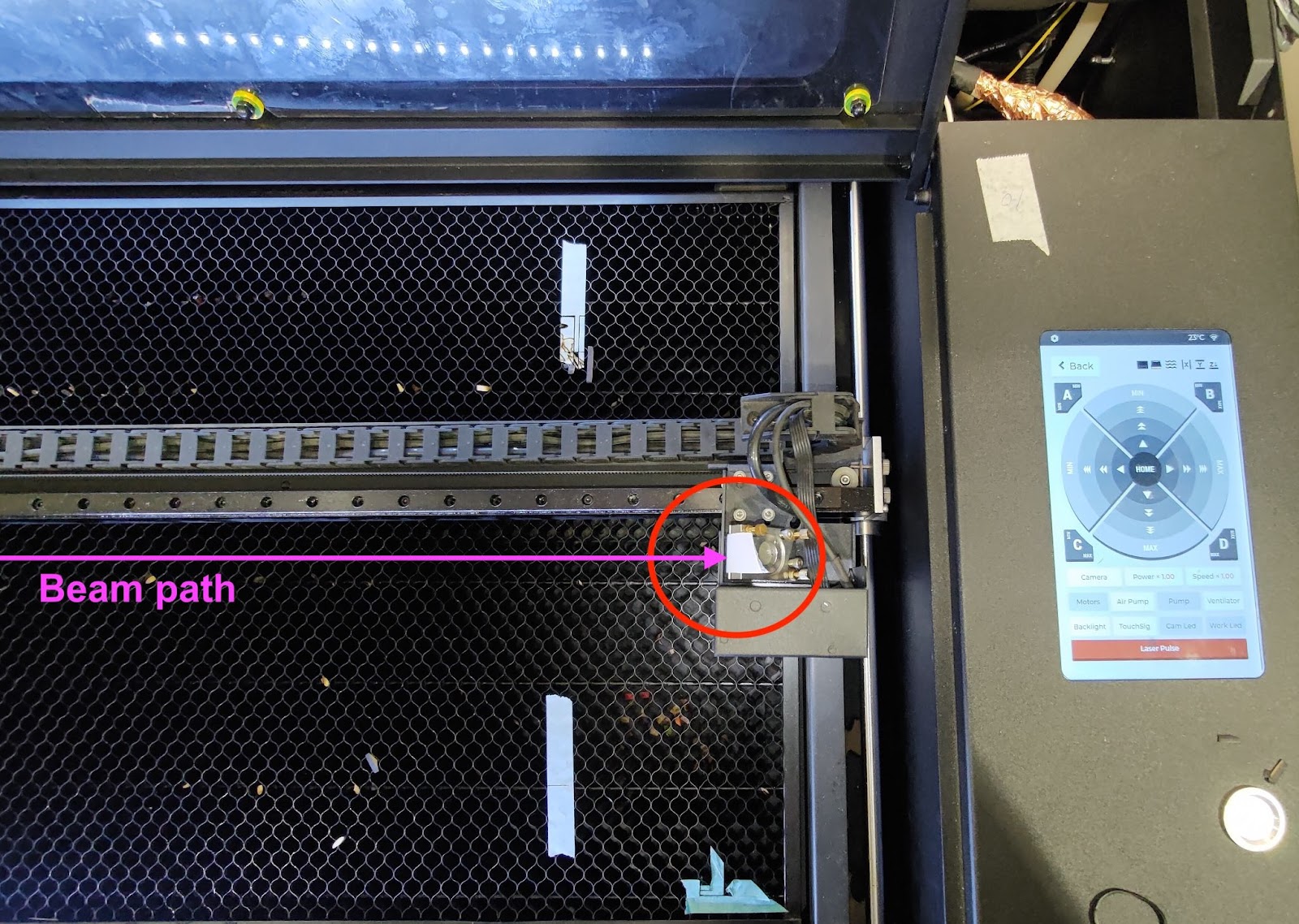

Stap 8-2 - Maak de tweede stip voor de middelste rechterpositie
Houd dezelfde tape op de 3e spiegel en verplaats de kop naar de midden-rechts positie.
Maak 3 pulsen om de tweede stip te maken.

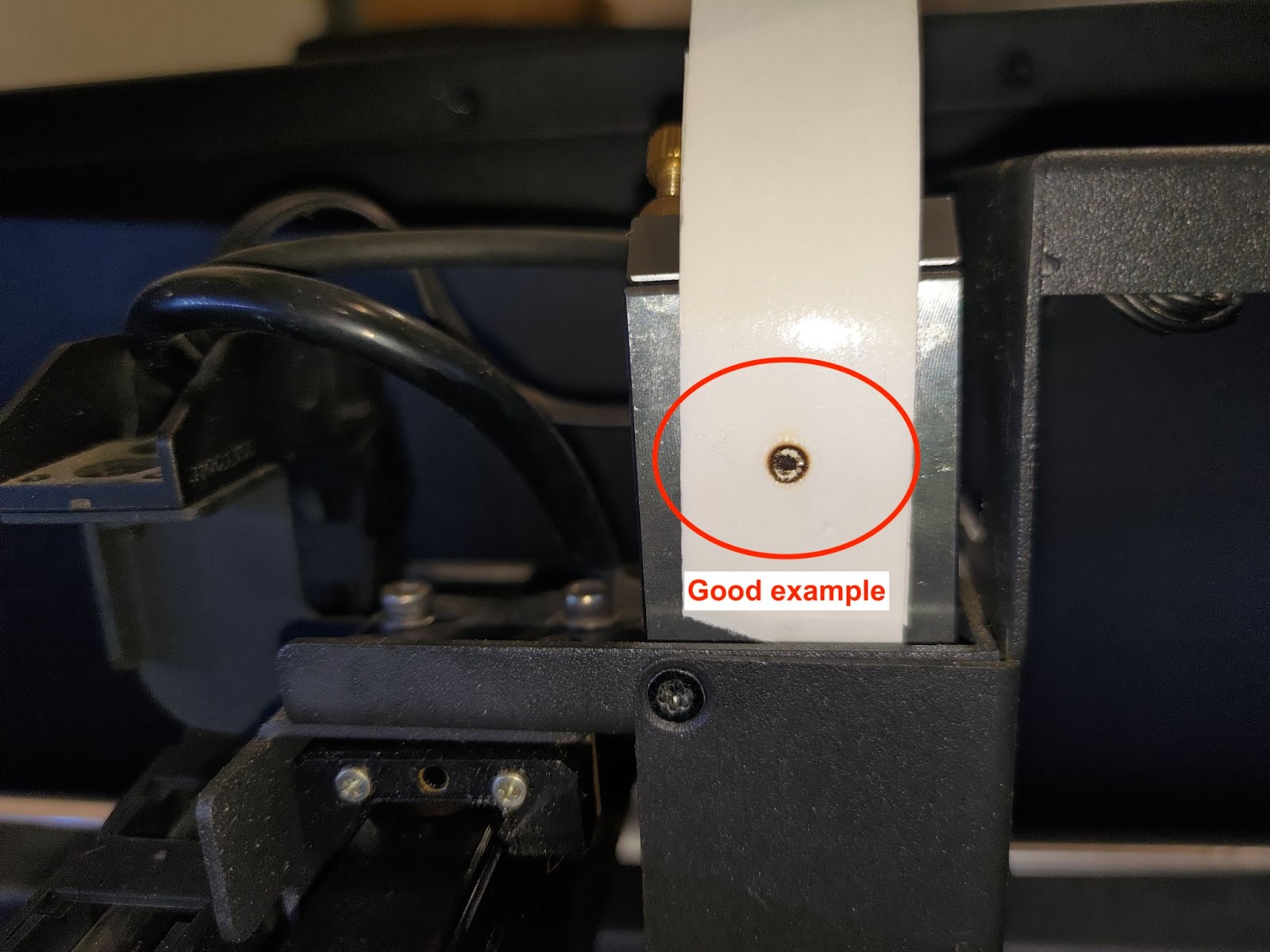

Stap 8-3 - Controleer of de eerste en de tweede stip overlappen
Als uw stippen perfect overlappen, zoals op de onderstaande foto, geeft dit aan dat het pad goed is uitgelijnd.
U kunt naar Stap 8-5.
Als ze niet overlappen, geeft dit aan dat van de 2e spiegel naar de 3e spiegel het optische pad niet is uitgelijnd en de 2e spiegel moet worden aangepast.
Raadpleeg de link voor het opnieuw uitlijnen van het optische pad. [4-8 Optisch pad uitlijning]
Goed voorbeeld:
Slechte voorbeelden:
Stap 8-4 - Verzamel de tape van de 3e spiegel
Verwijder de tape van de 3e spiegel en plaats het op het papier.
Noteer de positie en het aantal pulsen zoals op de onderstaande foto.
Stap 9 - Controleer het pad van de 3e spiegel naar de spuitmond
Er zijn twee locaties om te controleren.
De eerste is het midden van het bed - Stap overzicht:
De andere is de rechter onderhoek van het bed - Stap overzicht:
Stap 9-1 - Controleer het Z-as pad in het midden van het bed
Plaats een enkellaagse tape op de nozzle tip en verplaats de laserkop naar het midden van het bed, geef vervolgens één puls.
Verwijder de tape en controleer of de stip rond is.
Goed voorbeeld:
Slechte voorbeelden:
Als uw stip niet rond is, raadpleeg dan de link om het optische pad van de 3e spiegel naar het bed (Z-as) opnieuw uit te lijnen, dat niet verticaal genoeg is.
Als u geen stippen op de tape vindt, raadpleeg dan de instructies voor geavanceerde afstelling.
Stap 9-2 - Verzamel de tape van de centrale spuitmond
Plak de tape op het papier.
Noteer de positie en het aantal pulsen zoals op de onderstaande foto.
Stap 9-3 - Controleer het Z-as pad in de rechter onderhoek van het bed
Plaats een laag tape op de spuitmond, verplaats de laserkop naar de rechter onderhoek van het werkoppervlak en één puls.
Verwijder de tape en controleer of de stip rond is.
(De hoekstip is normaal kleiner dan de middelste stip. Raadpleeg de onderstaande voorbeelden.)
Goed voorbeeld:
Acceptabele voorbeelden:
Slechte voorbeelden:
- Als uw stip niet rond is, raadpleeg dan de onderstaande link om het optische pad van de 3e spiegel naar het bed (Z-as) opnieuw uit te lijnen, dat niet verticaal genoeg is.
[4-8 Optisch pad uitlijning]
Stap 9-4 - Verzamel de tape van de spuitmond rechtsonder
Plak de tape op het papier.
Noteer de positie en het aantal pulsen zoals op de onderstaande foto.
Stap 10 - Rapportage (optioneel)
De verzamelde tape kan worden gedeeld met uw lokale wederverkoper als u een probleem heeft met uw machine.
Het optische pad is een sleutel die het resultaat van graveren en snijden zal beïnvloeden.
Maak een foto van de verzamelde tapes en een duidelijke foto van de tapes van de spuitmond zoals in de onderstaande voorbeelden:
Foto #1:
Foto #2:
#END
