4-10 Vervanging van de Laserbuis

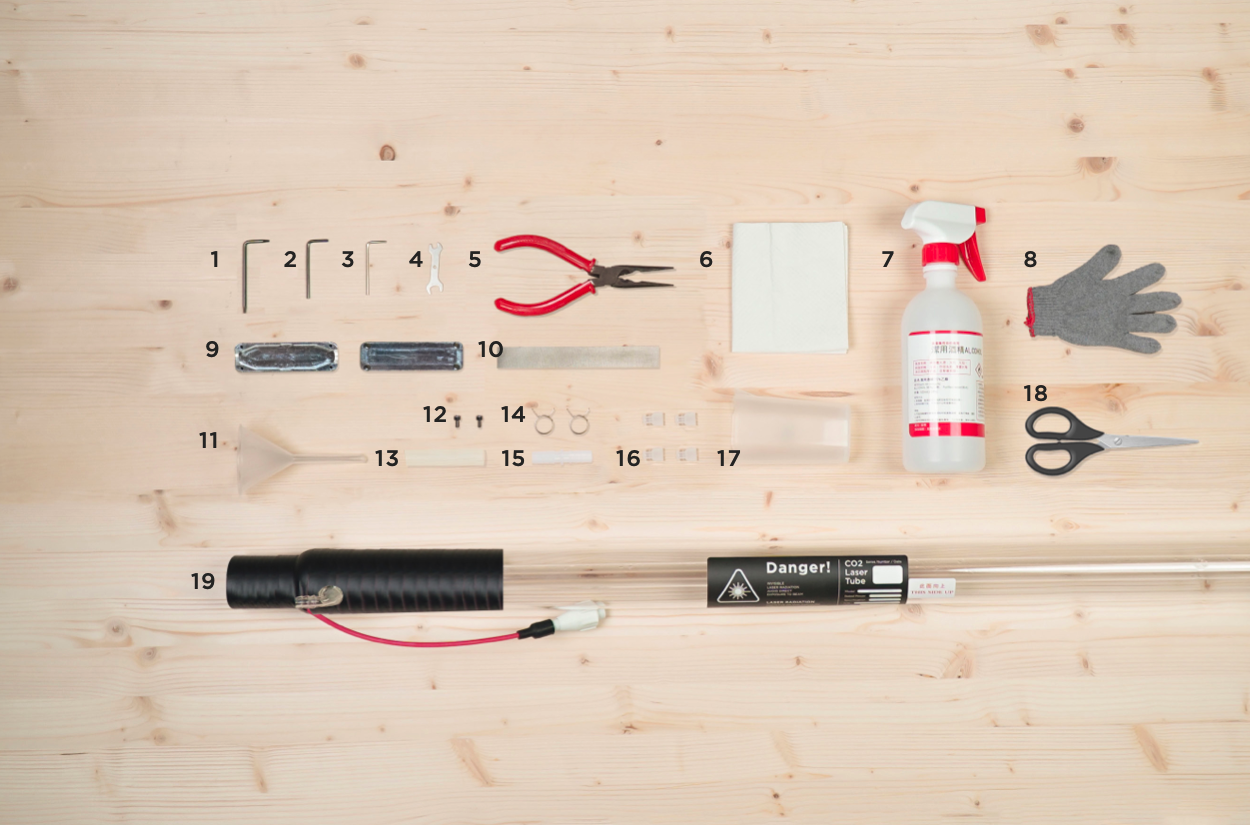

Vervangingsstappen

0. Haal de stekker uit het stopcontact en open de behuizing

1. Haal eerst de stekker uit het stopcontact en vervang vervolgens de laserbuis.
2. Gebruik de Torx-schroevendraaier om de 2 schroeven aan beide zijden van de achterklep te verwijderen en til de klep op.
3. U kunt eerst het stof uit het achterchassis verwijderen en vervolgens de laserbuis vervangen. Gebruik een stofzuiger of hogedrukreiniger om het stof uit het achterchassis te verwijderen. Gebruik vervolgens een papieren handdoek of doek met alcohol om het vuile gebied schoon te vegen en wacht tot het chassis droog is voordat u verdergaat met de volgende handeling.

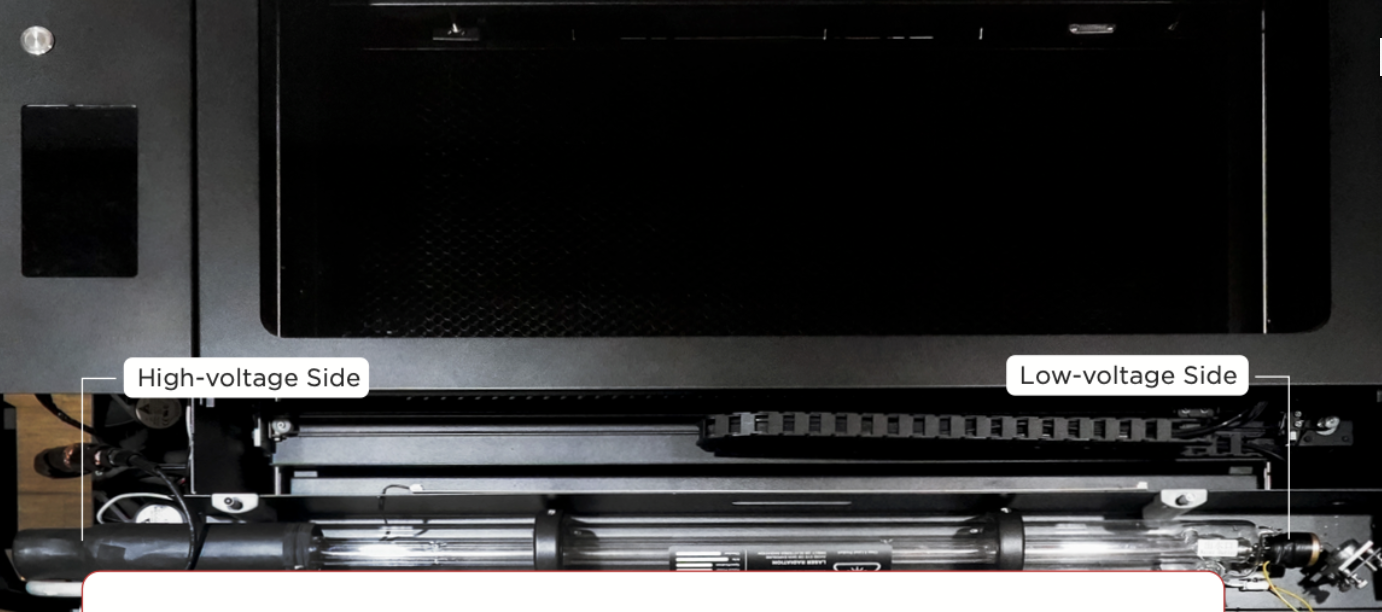

4. De laserbuis heeft twee uiteinden. De hoogspanningszijde ("High-voltage") bevindt zich dicht bij het scherm en de laagspanningszijde ("Low-voltage") bevindt zich dicht bij de reflecterende spiegel.
5. Leg aan beide zijden van de hoge en lage spanning een doek of papieren handdoek om schade aan de machine door waterlekkage te voorkomen.

1. Koppel de laserbuisdraden los:

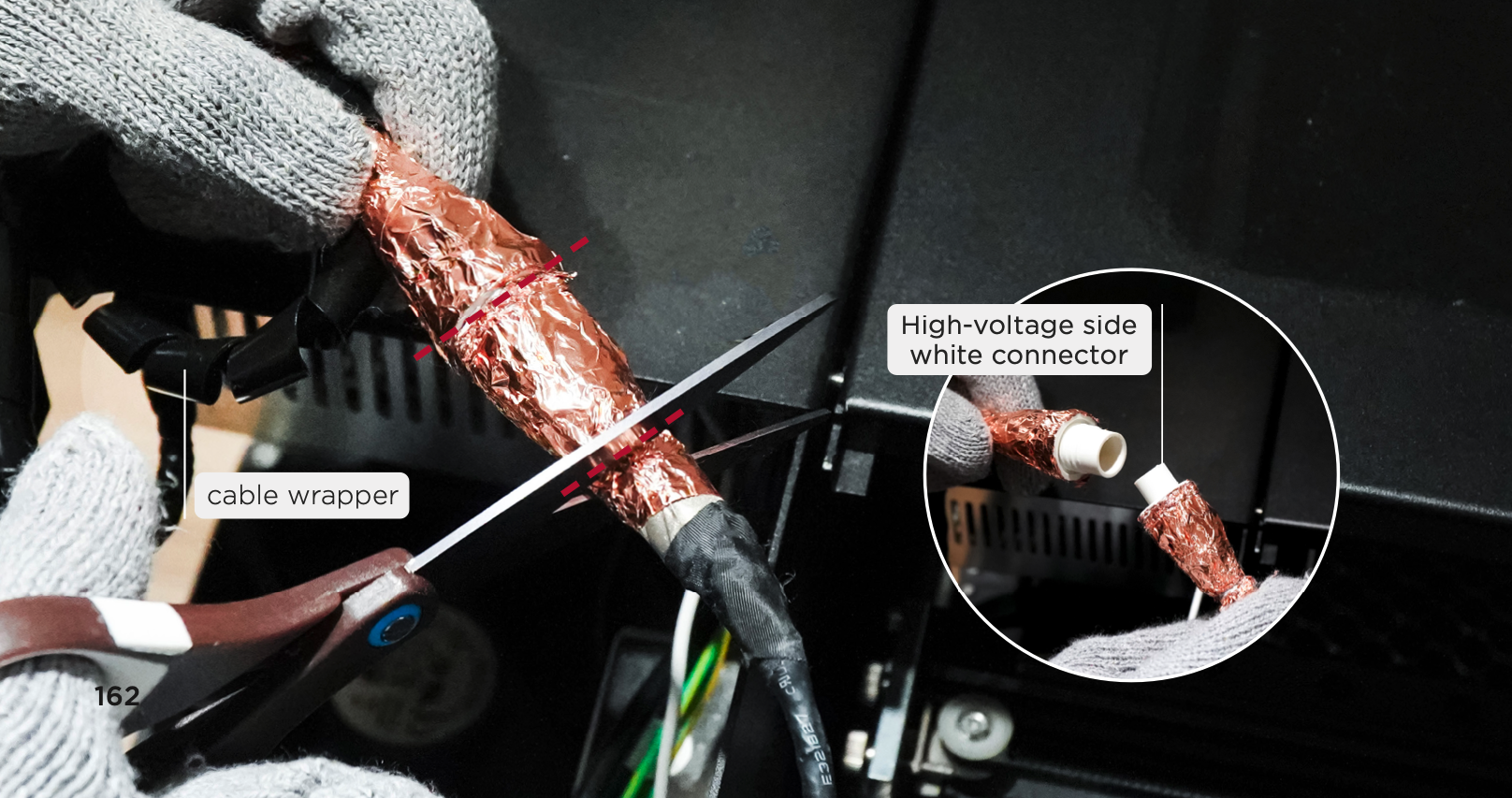

a. Knip en maak los

Als dit niet de eerste keer is dat u een buis vervangt, sla deze stap dan over en verwijder het aluminium rechtstreeks met een 2,5 mm inbussleutel.

1. Draag de meegeleverde handschoenen
2. Verwijder de kabelwikkelaar
3. Knip het koperen gedeelte met een schaar
4. Maak de witte connector aan de hoogspanningszijde los

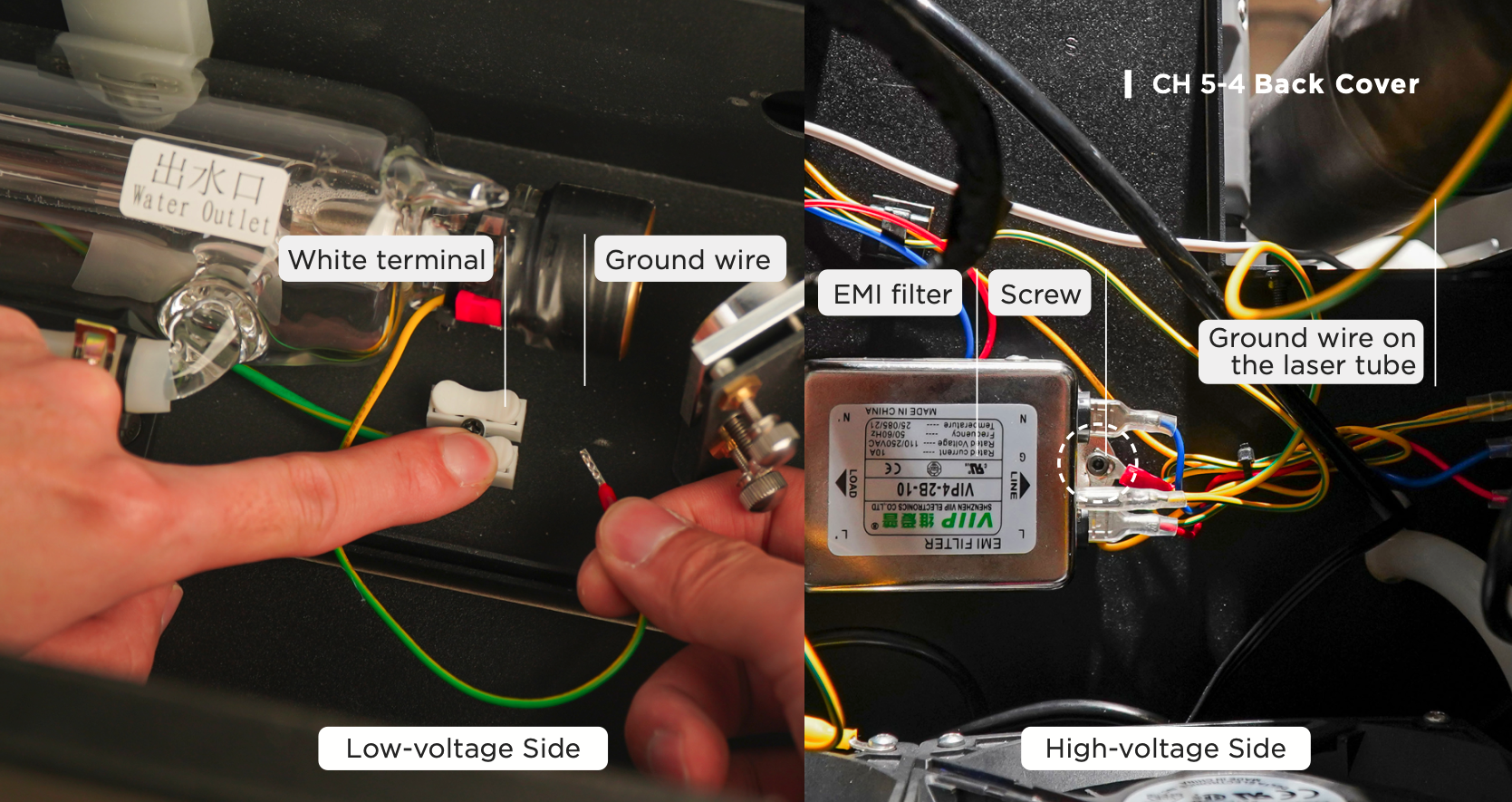

b. Koppel de laserbuisdraden los

Druk op de witte aansluiting en trek de aardingsdraad eruit

c. Verwijder de aardingsdraad aan de hoogspanningszijde

Gebruik de 2,5 mm inbussleutel om de schroeven in het EMI-filter los te draaien. Haal vervolgens de aardingsdraad die op de laserbuis is aangesloten eruit.

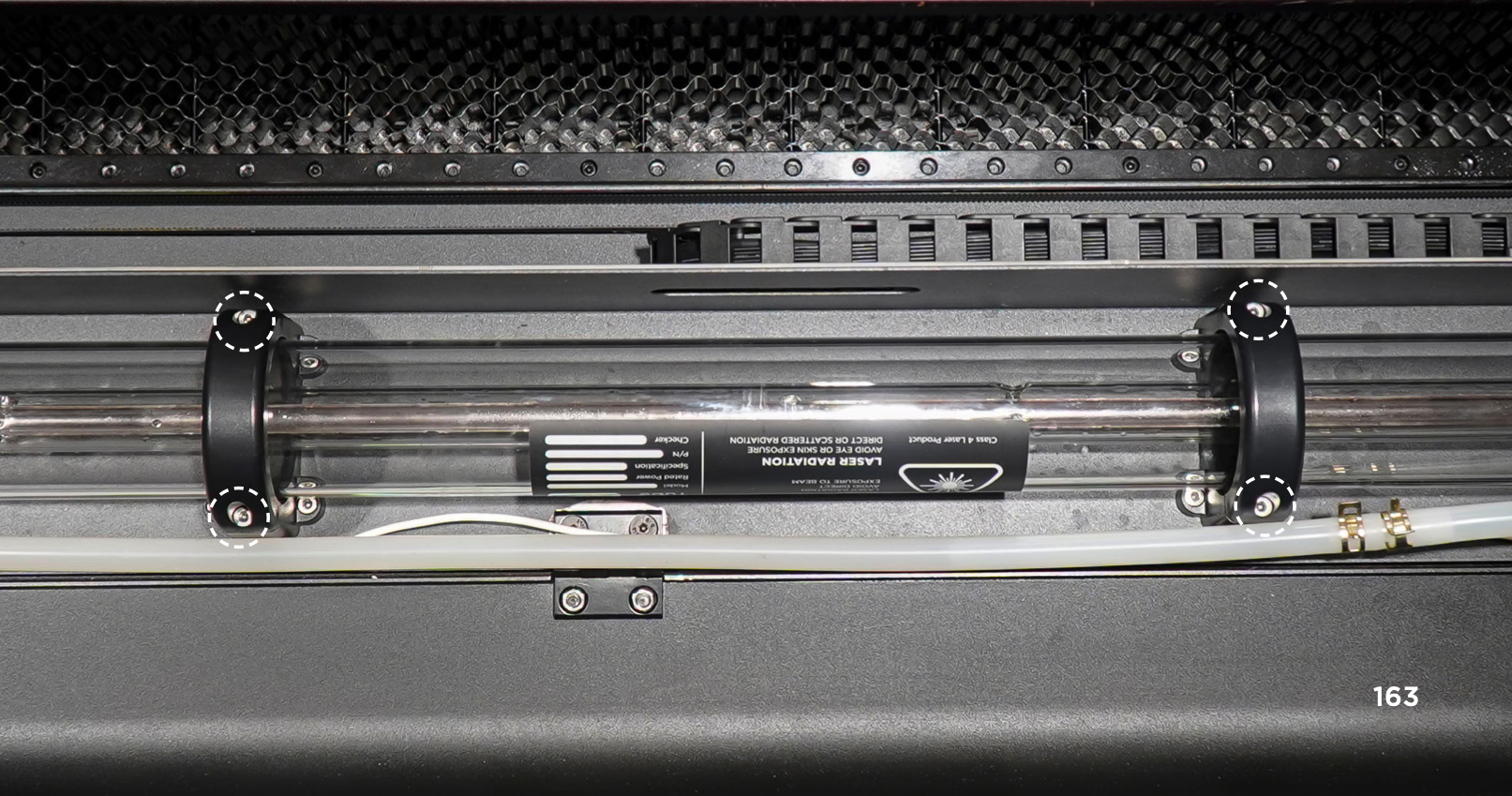

2. Draai de laserbuishouders los

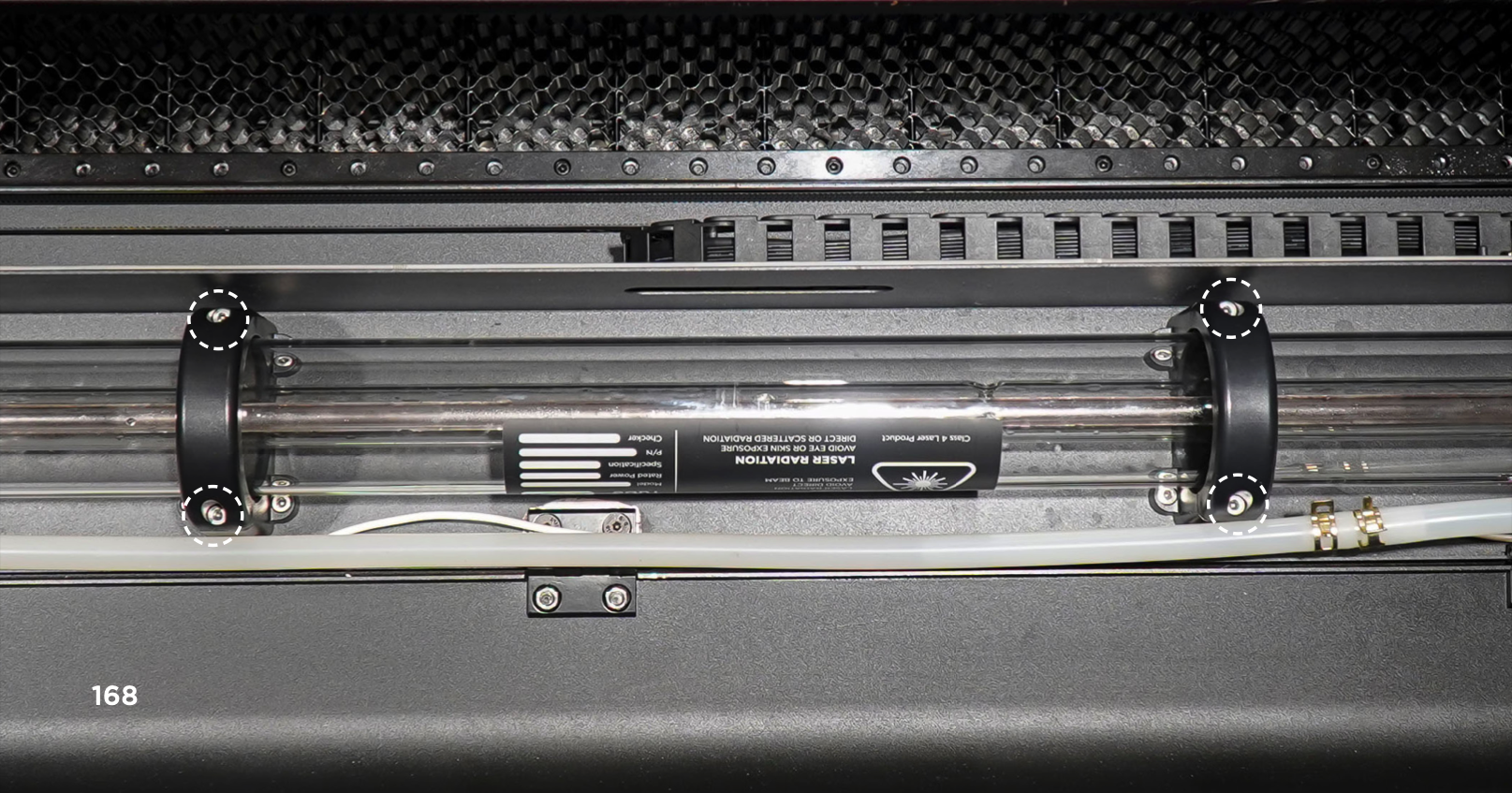

Gebruik de 3 mm inbussleutel om in totaal 4 schroeven op de laserbuishouders los te draaien.

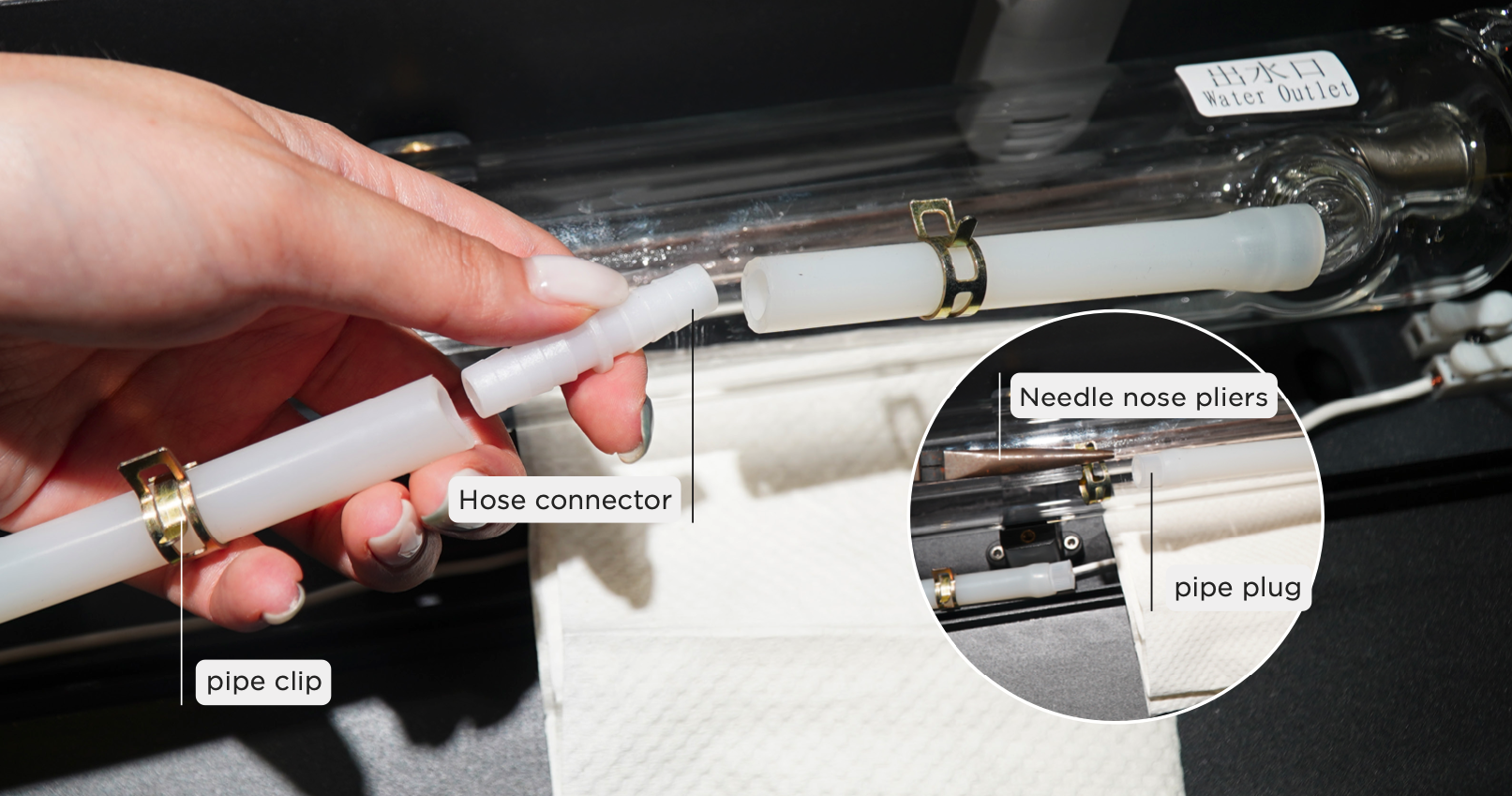

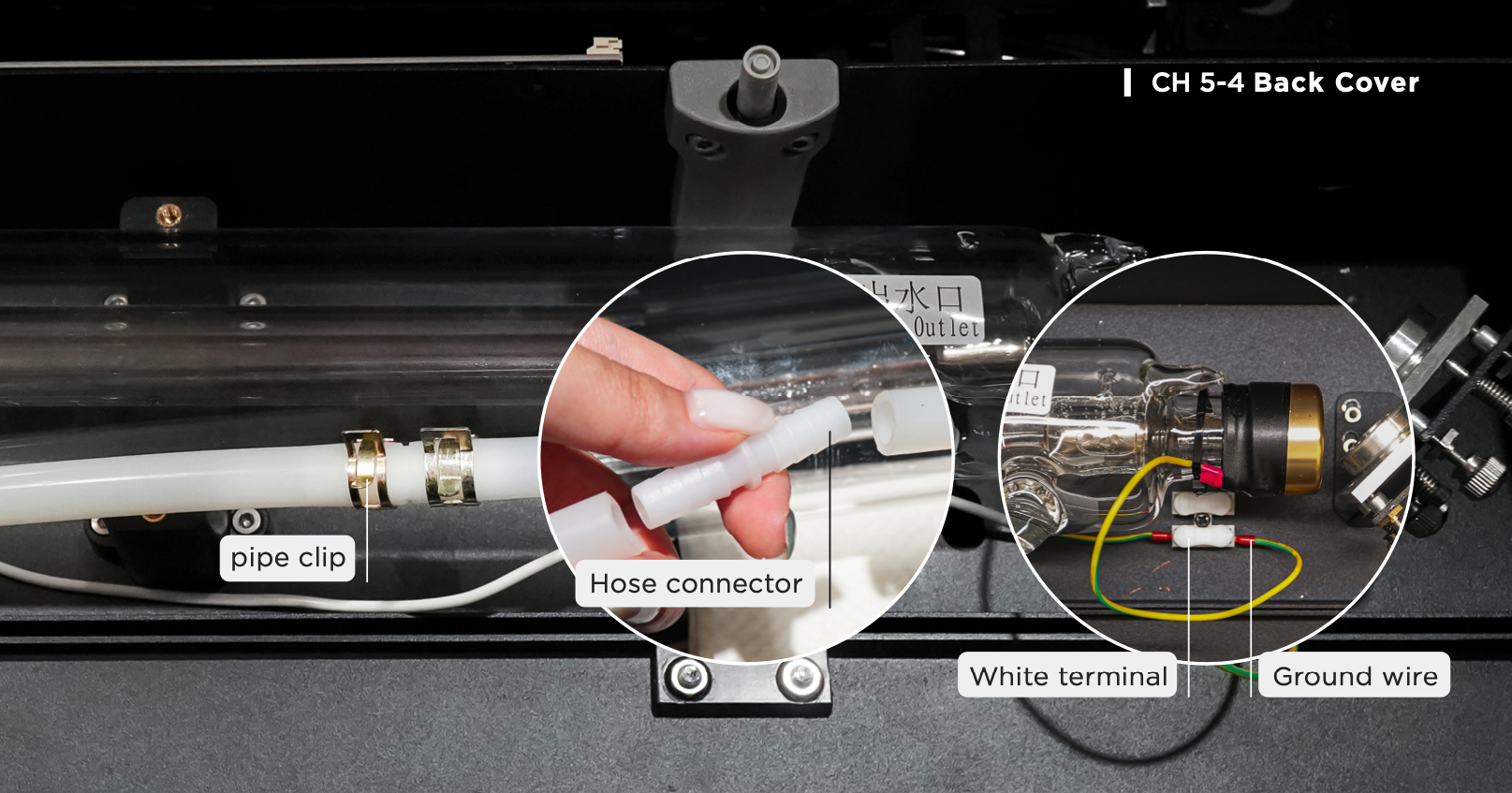

3. Maak de waterleidingen los

a. Ga naar de laagspanningszijde.

1. Duw de klem naar buiten met de punttang
2. Verwijder de slangconnector en leg deze opzij voor later gebruik
3. Verwijder de pijpklem op de korte slang en leg deze opzij voor later gebruik
4. Zorg ervoor dat de twee waterbuisopeningen in de buisplug zijn gestoken om waterlekkage te voorkomen.

⚠️ Zorg ervoor dat u een handdoek, doek of papieren handdoek onder de hoogspannings- en laagspanningszijde legt. Waterlekkage zal de machine doen haperen.

b. Maak de waterleiding los van de hoogspanningszijde

De laserbuis kan van de buishouders naar de achterkant bewegen, het zal gemakkelijker zijn om de buis eruit te trekken.

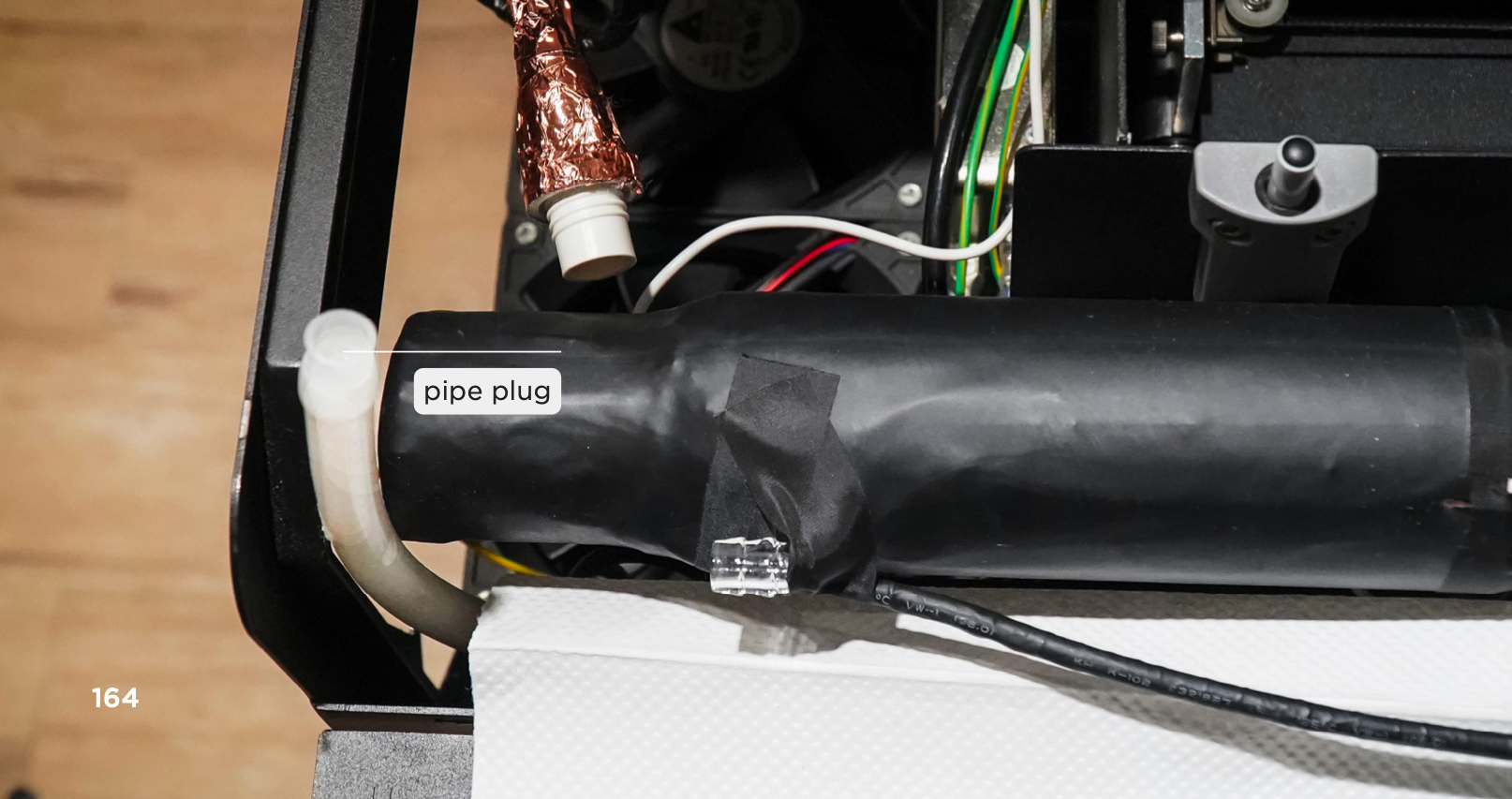

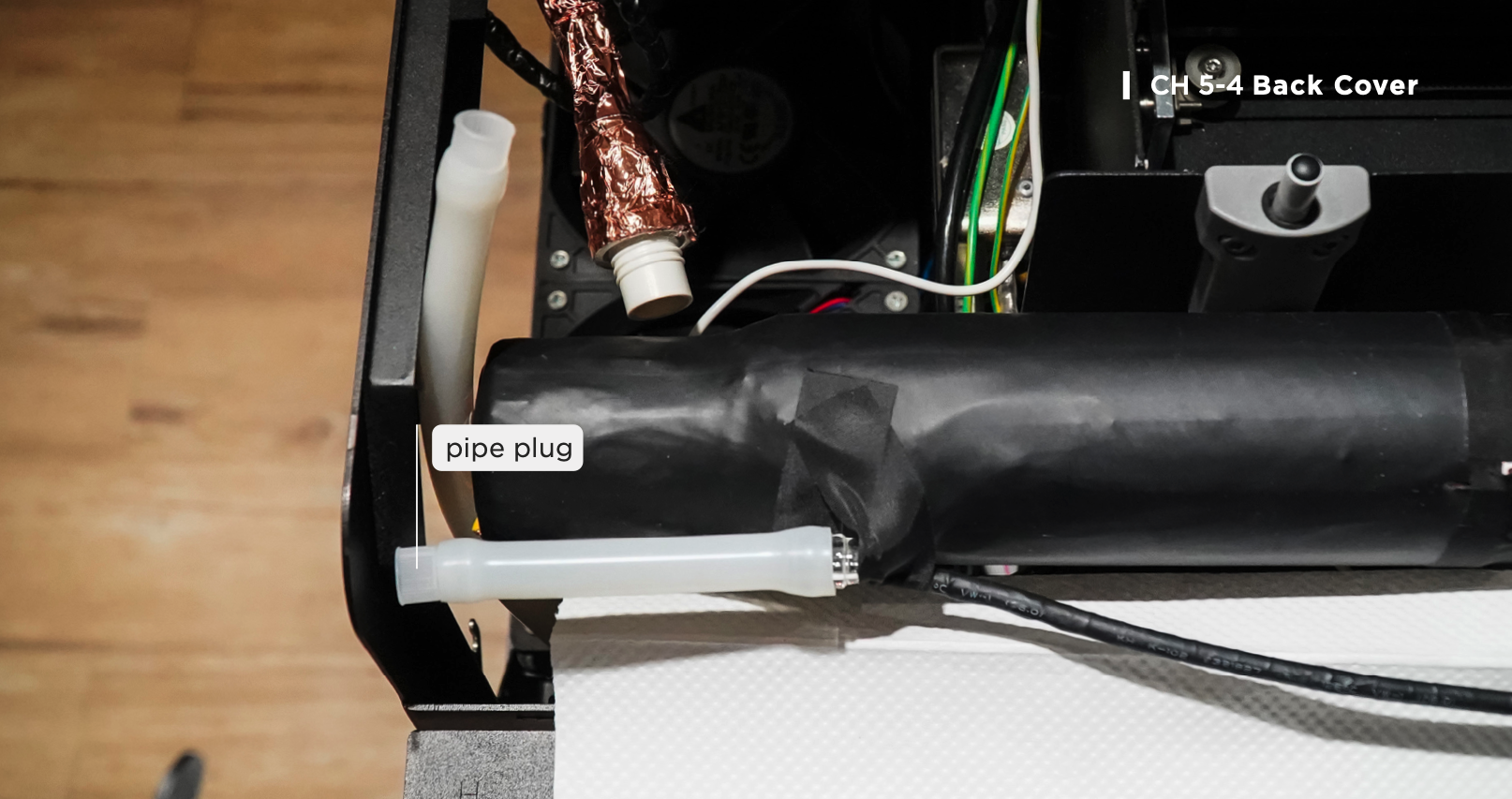

c. Plaats de pijpplug na het losmaken

d. Plaats de meegeleverde waterleiding en sluit deze aan op de waterinlaat van de laserbuis om waterlekkage te voorkomen

⚠️ Vermijd contact van de machineonderdelen met water. Als er water lekt of zich verspreidt, laat de machine dan volledig drogen voordat u deze opstart.

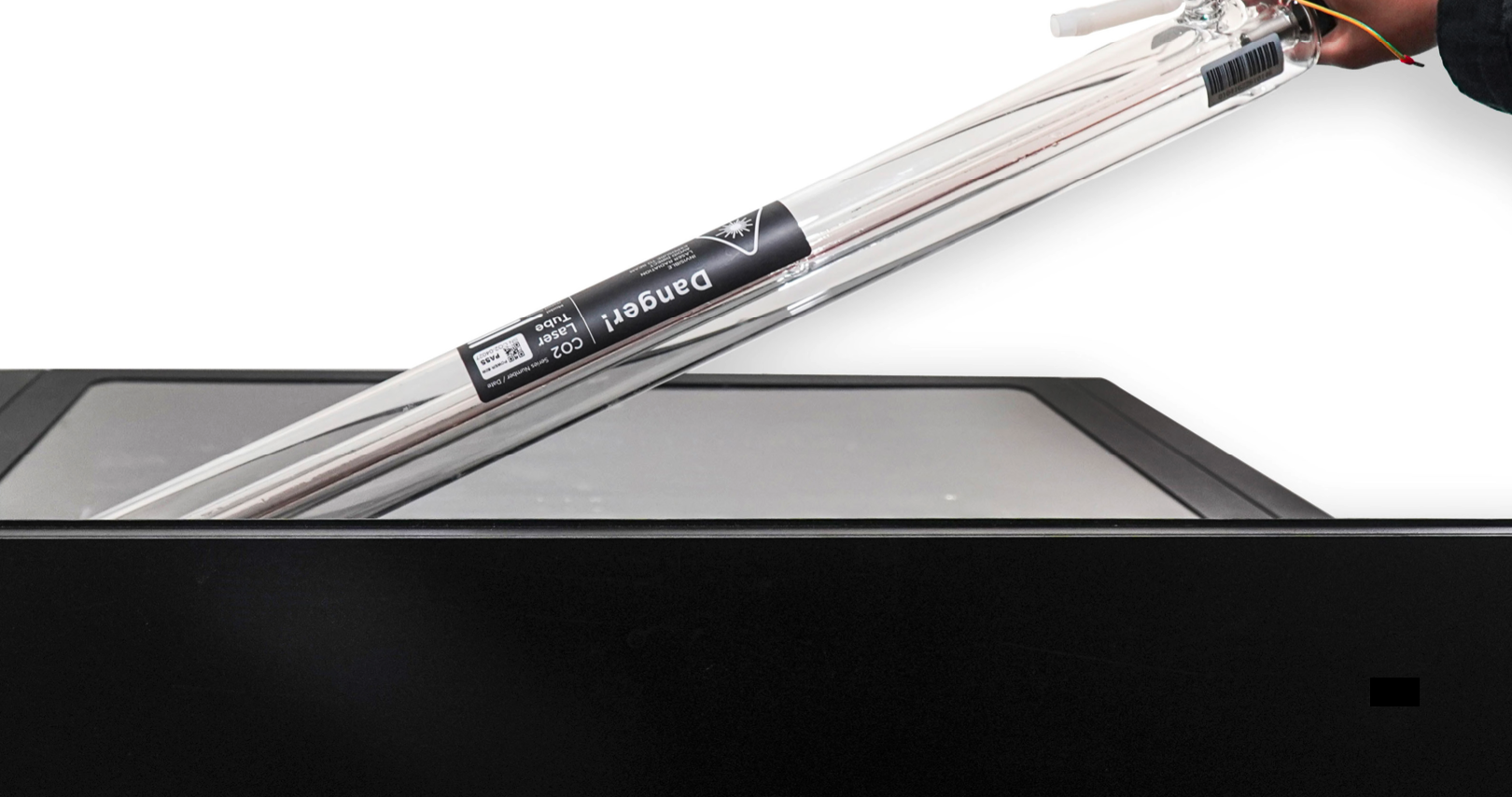

4. Verwijder de laserbuis



5. Plaats de nieuwe laserbuis en waterslang

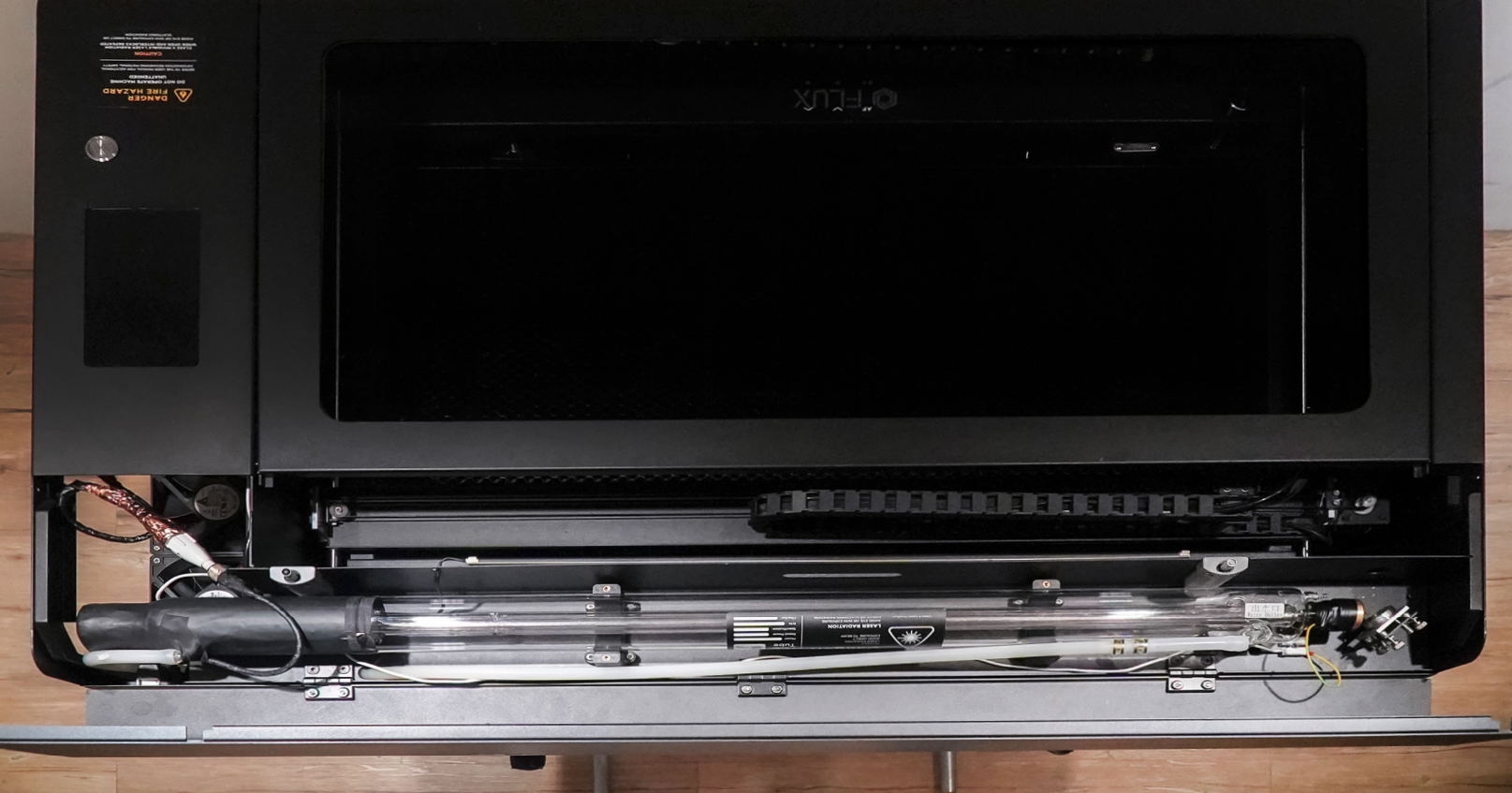

a. Plaats de laserbuis volgens de afbeelding

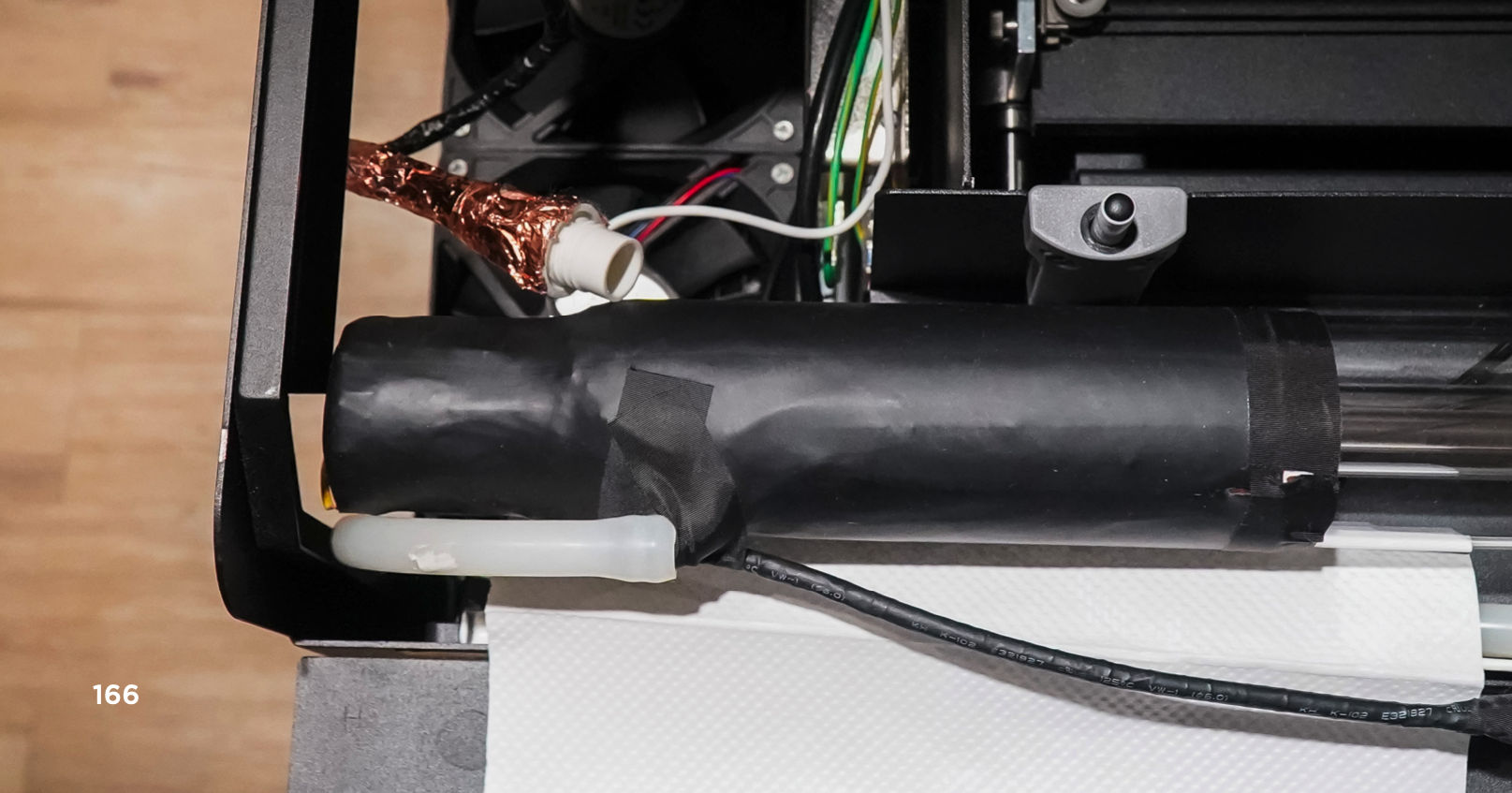

b. Verwijder de waterbuisplug aan de hoogspanningszijde en bevestig de waterslang aan de laserbuis

c. Ga naar de laagspanningszijde > Verwijder de pijpplug > Bevestig de pijpklem aan de kortere waterleiding > Plaats de slangconnector > Gebruik de punttang om de pijpklemmen naar de verbindingszijde te verplaatsen om waterlekkage te voorkomen.

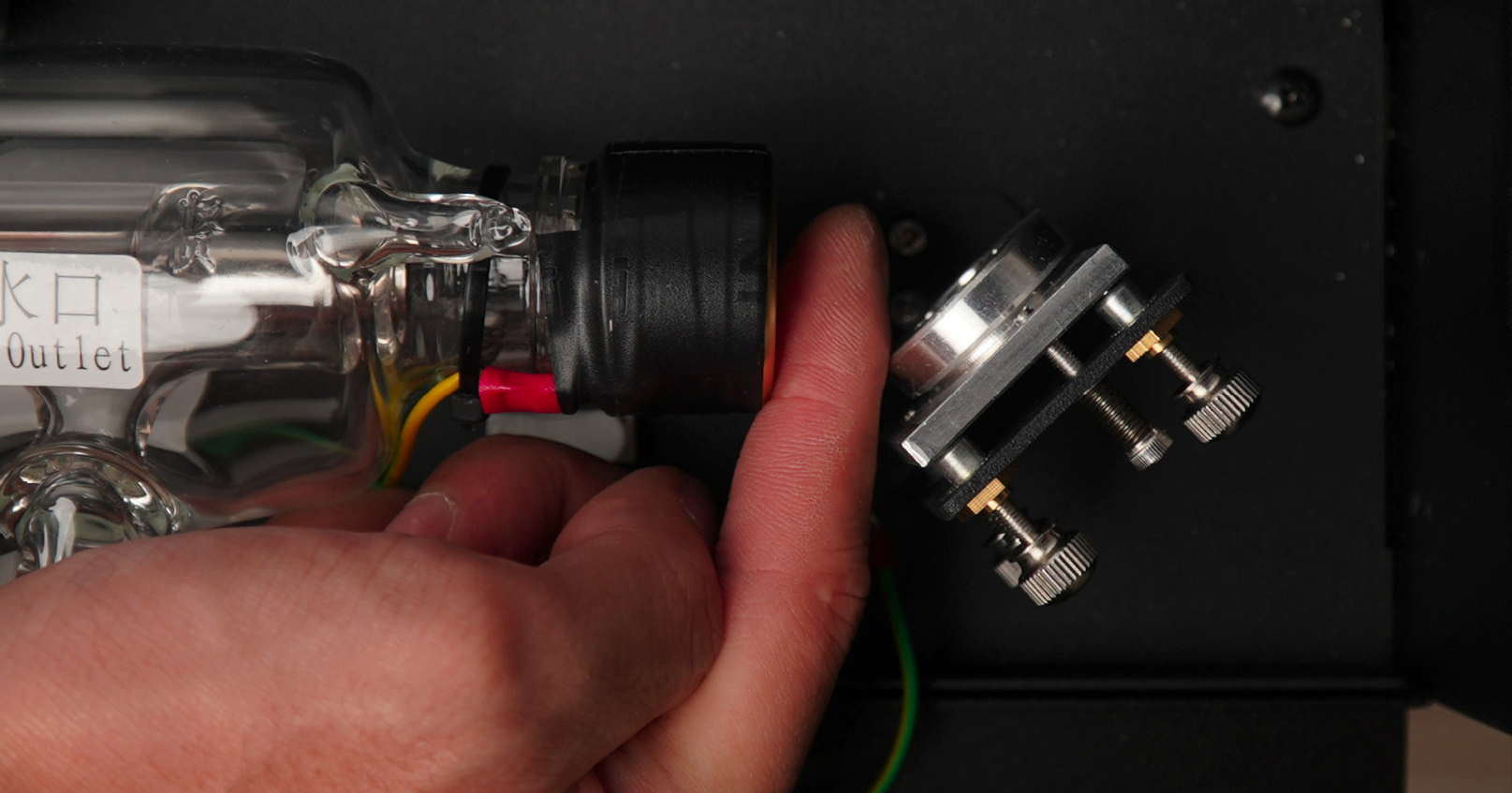

d. Druk de witte aansluiting naar beneden en steek de aardingsdraad erin > Laat de witte aansluiting los > Trek voorzichtig aan de aardingsdraad om te controleren of deze stevig is aangesloten.

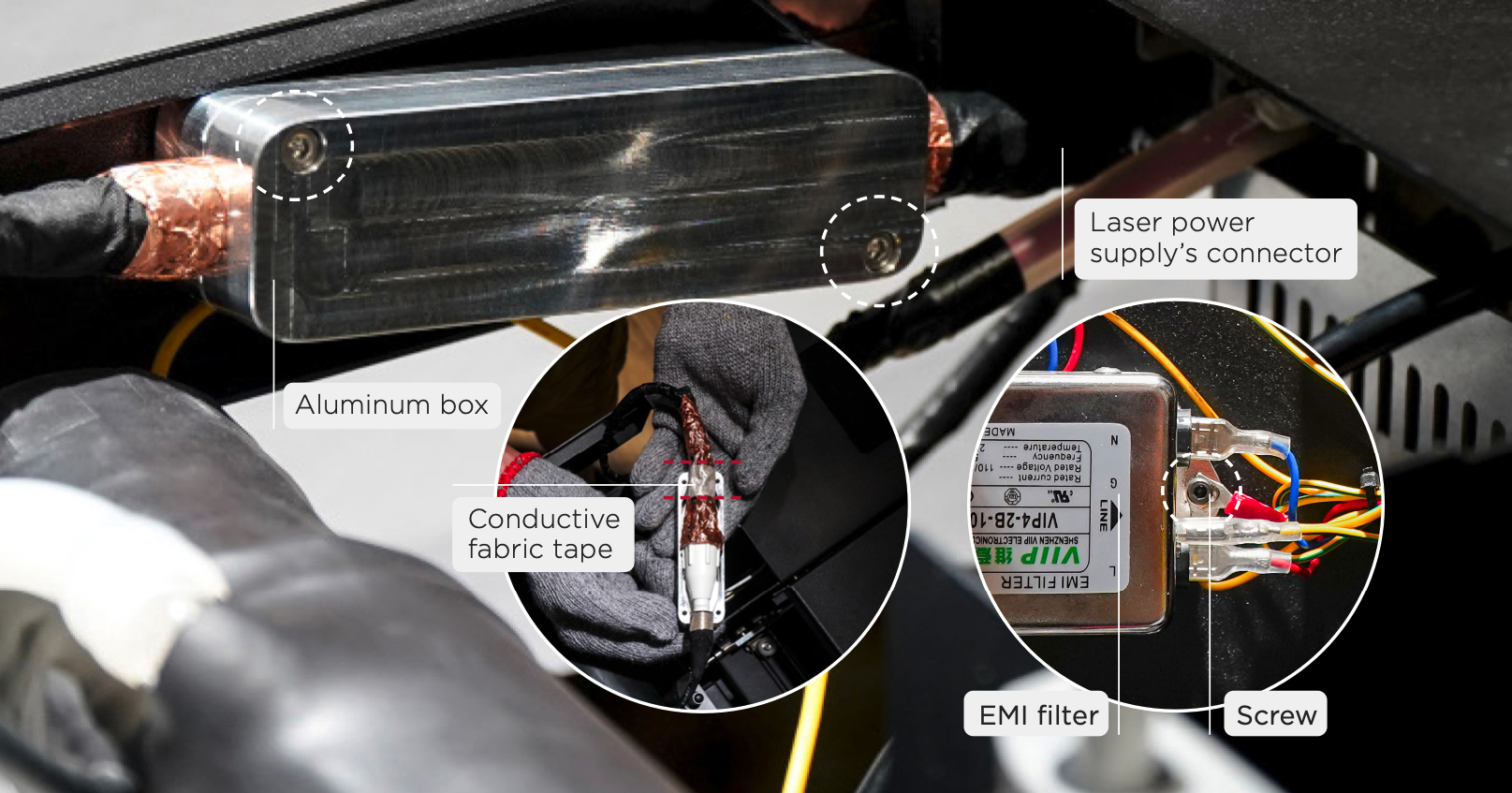

6. Breng geleidende stoffen tape aan; installeer de aluminium doos en aarding draadverbinding

a. Sluit de witte connector aan de hoogspanningszijde aan en breng de geleidende stoffen tape aan op de connector van de laservoeding
b. Plaats de witte connector in de aluminium doos, monteer deze op het deksel en draai de schroeven vast met een 2,5 mm inbussleutel. (De doos kan willekeurig in de ruimte worden geplaatst, zolang de kabel en draden niet gebogen of gedraaid zijn.)
c. Steek de aardingsdraad aan de hoogspanningszijde van de laserbuis in de positie van de schroeven op het EMI-filter > Draai de schroef vast.

7. Draai de laserbuishouders weer vast

a. Plaats de laserbuis op zijn plaats, laat een vingerafstand tussen het achtereinde, ongeveer 15 mm van het uiteinde van de laserbuis tot de eerste reflecterende spiegel > Zorg ervoor dat er geen vouwen of knikken in de waterslangen zitten

b. Gebruik de 3 mm inbussleutel om in totaal 4 schroeven op de laserbuishouders vast te draaien > Schud voorzichtig aan de laserbuis om er zeker van te zijn dat deze niet verschuift.

8. Sluit het netsnoer aan en start de machine

Nadat u heeft bevestigd dat de installatie correct is, kunt u het netsnoer aansluiten en de motor starten.

9. Haal de waterpomp eruit

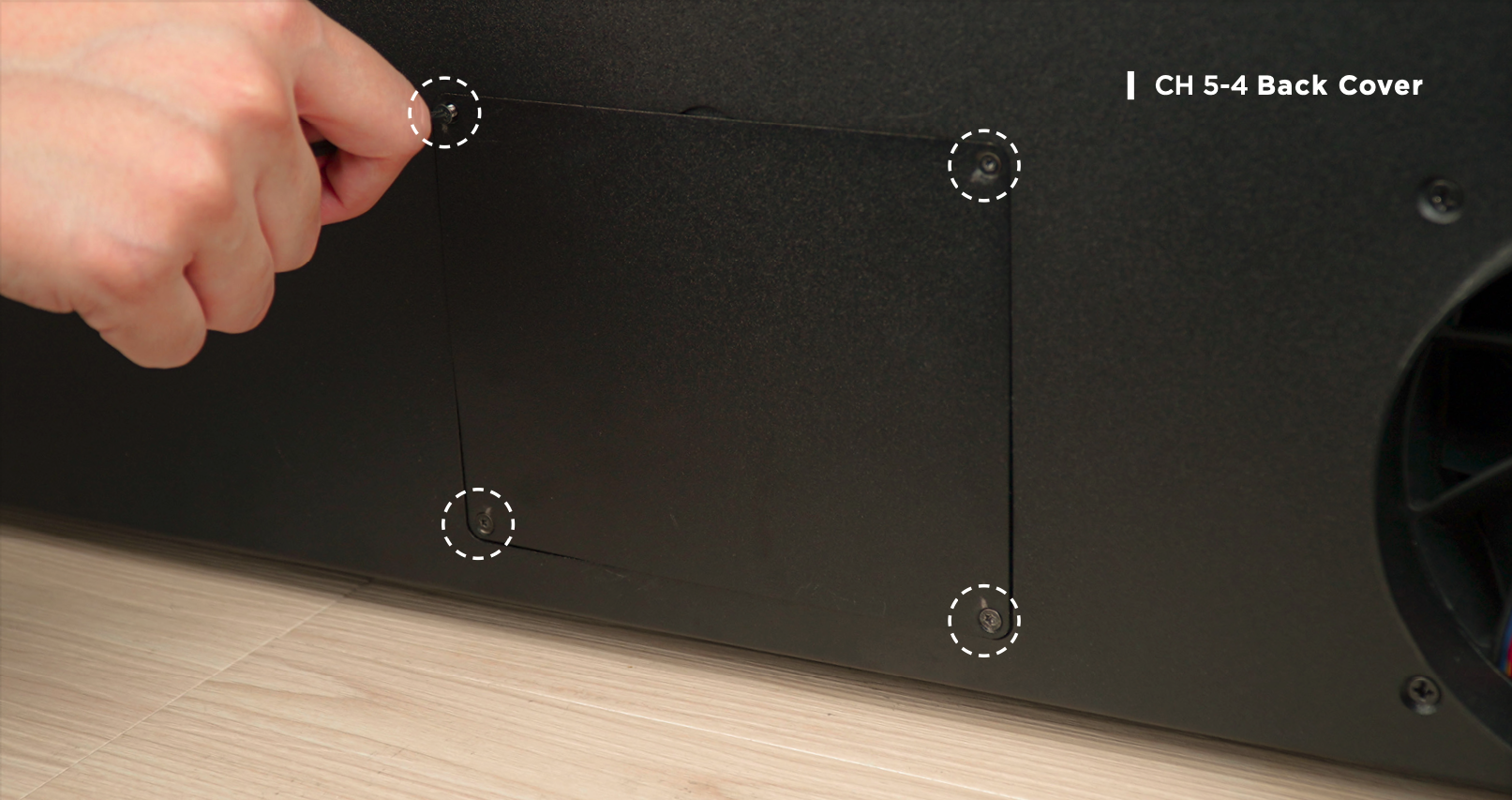

Gebruik een Torx-schroevendraaier om vier schroeven op het deksel van de waterpomp los te draaien > Haal de waterpomp eruit.

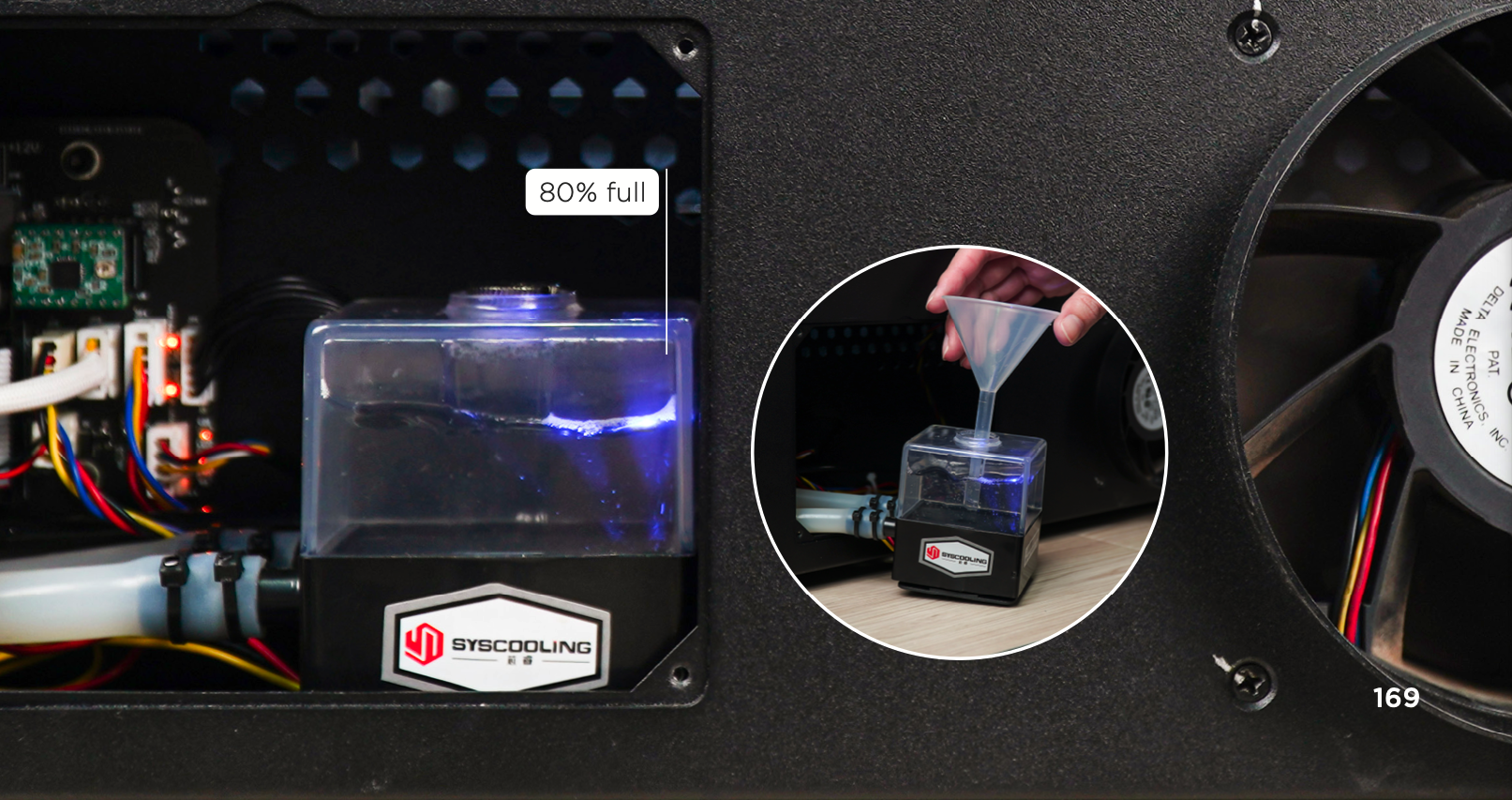

10. Water toevoegen

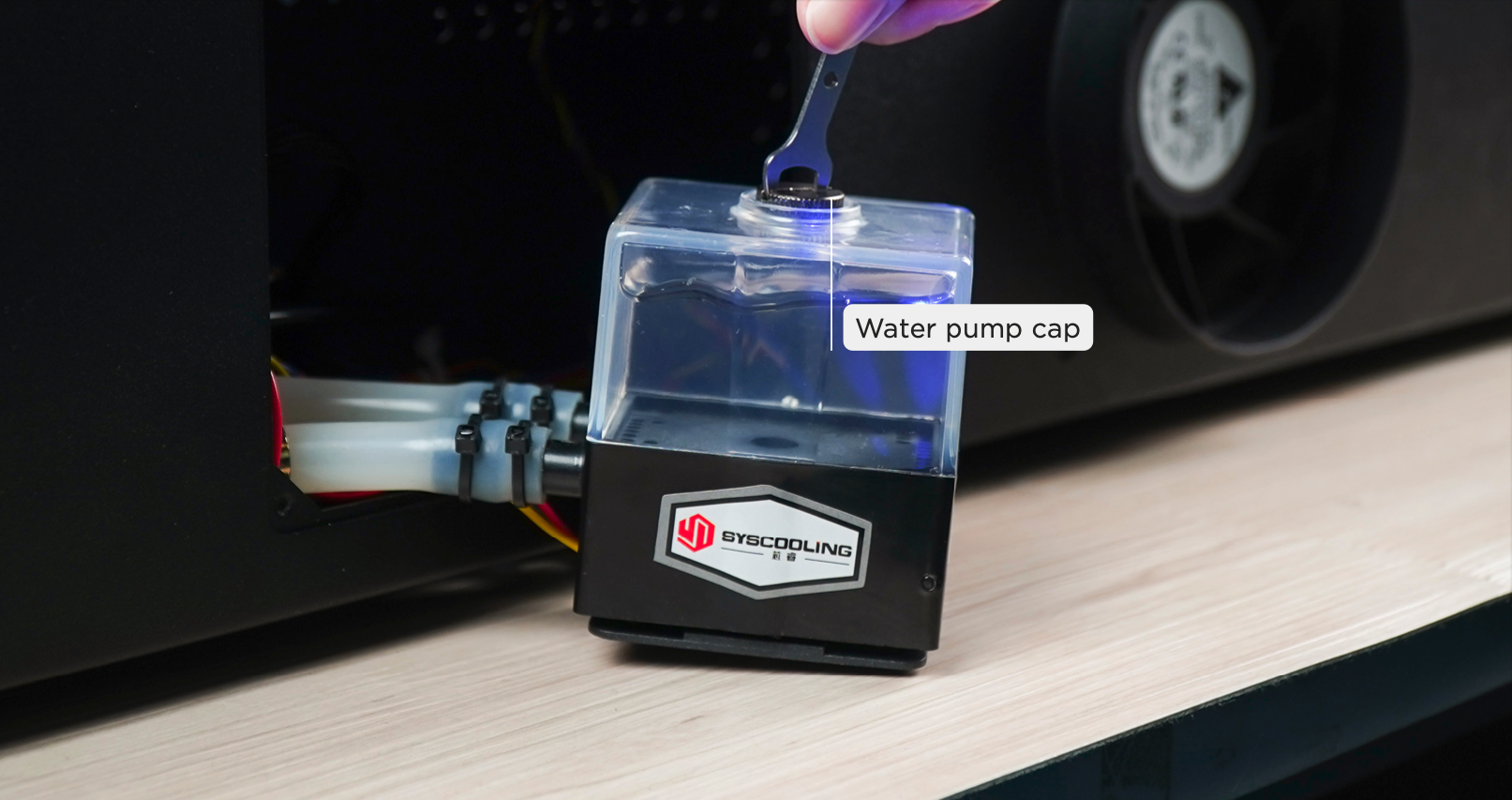

1. Gebruik de dubbele steeksleutel om de dop van de waterpomp te openen
2. Plaats de trechter
3. Vul de waterpomp met gedestilleerd water
4. Klik op "ONDERHOUD" op het scherm
5. Klik op "Pomp" nadat de laserkop de X- en Y-as heeft uitgelijnd.
6. Het koelwater zal de laserbuis binnenstromen en het waterpeil van de waterpomp zal dalen. Blijf water toevoegen totdat het waterpeil van de waterpomp 80% van de watertank bereikt en het waterpeil niet meer daalt door de toevoeging in de laserbuis.

11. Draai de dop van de waterpomp vast en plaats het deksel terug

1. Gebruik de dubbele steeksleutel om de dop van de waterpomp weer vast te draaien
2. Plaats de pomp terug op zijn oorspronkelijke plaats
3. Draai de vier schroeven van het waterpompdeksel weer vast met de Torx-schroevendraaier.



⚠️
1. Zorg ervoor dat er geen vouwen of knikken in de waterslangen zitten die de waterstroom kunnen beïnvloeden.
2. Gebruik gedestilleerd water om te voorkomen dat onzuiverheden de waterkoeling beïnvloeden.
3. Te veel luchtbellen in de laserbuis zullen de efficiëntie van de warmteafvoer beïnvloeden. Het wordt aanbevolen om het water voor meer dan 80% te vullen of de waterslang in te drukken bij het toevoegen van water, zodat er minder snel luchtbellen ontstaan.
4. Houd het waterpeil zorgvuldig in de gaten om overstroming te voorkomen.
5. Raak het gebied in de buurt van de hoogspanningszijde van de laserbuis niet aan nadat u het netsnoer hebt aangesloten om elektrische schokken te voorkomen.
6. Vermijd bij het gebruik van de "ONDERHOUD"-pagina het aanraken van de laserschakelaar of het plaatsen van uw hand aan het uiteinde van de laserbuis.
7. Als de waterpomp niet kan worden geactiveerd, neem dan contact op met uw wederverkoper.
8. Na het verplaatsen van de laserbuis moet de Optische Pad Uitlijning worden uitgevoerd.
