4-13 Geavanceerde optische padaanpassing

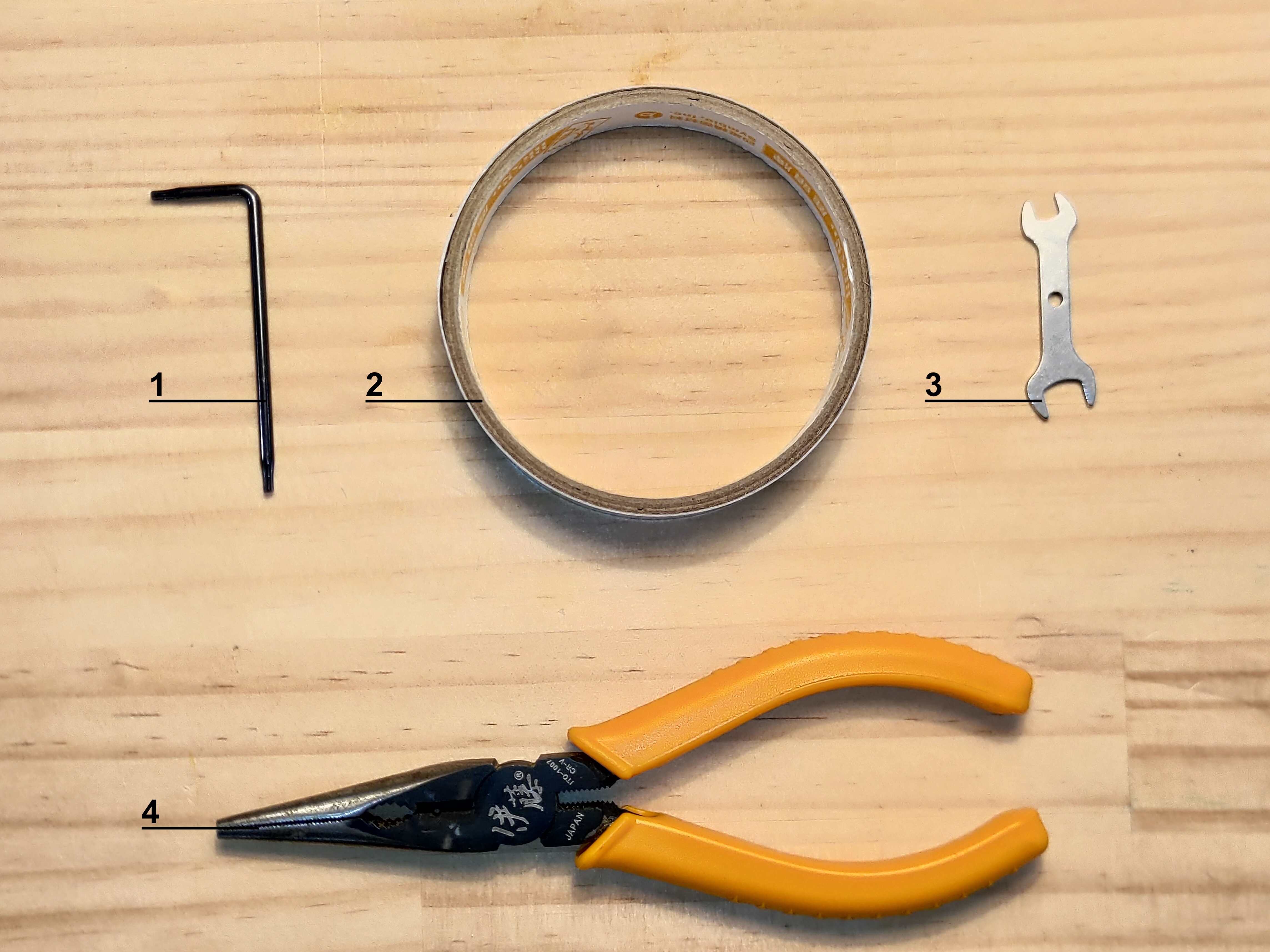

1｜Torx schroevendraaier
2｜Dubbelzijdige tape
3｜Dubbele steeksleutel
4｜Tang

Stap 2 - De beschermkap van de laserkop demonteren

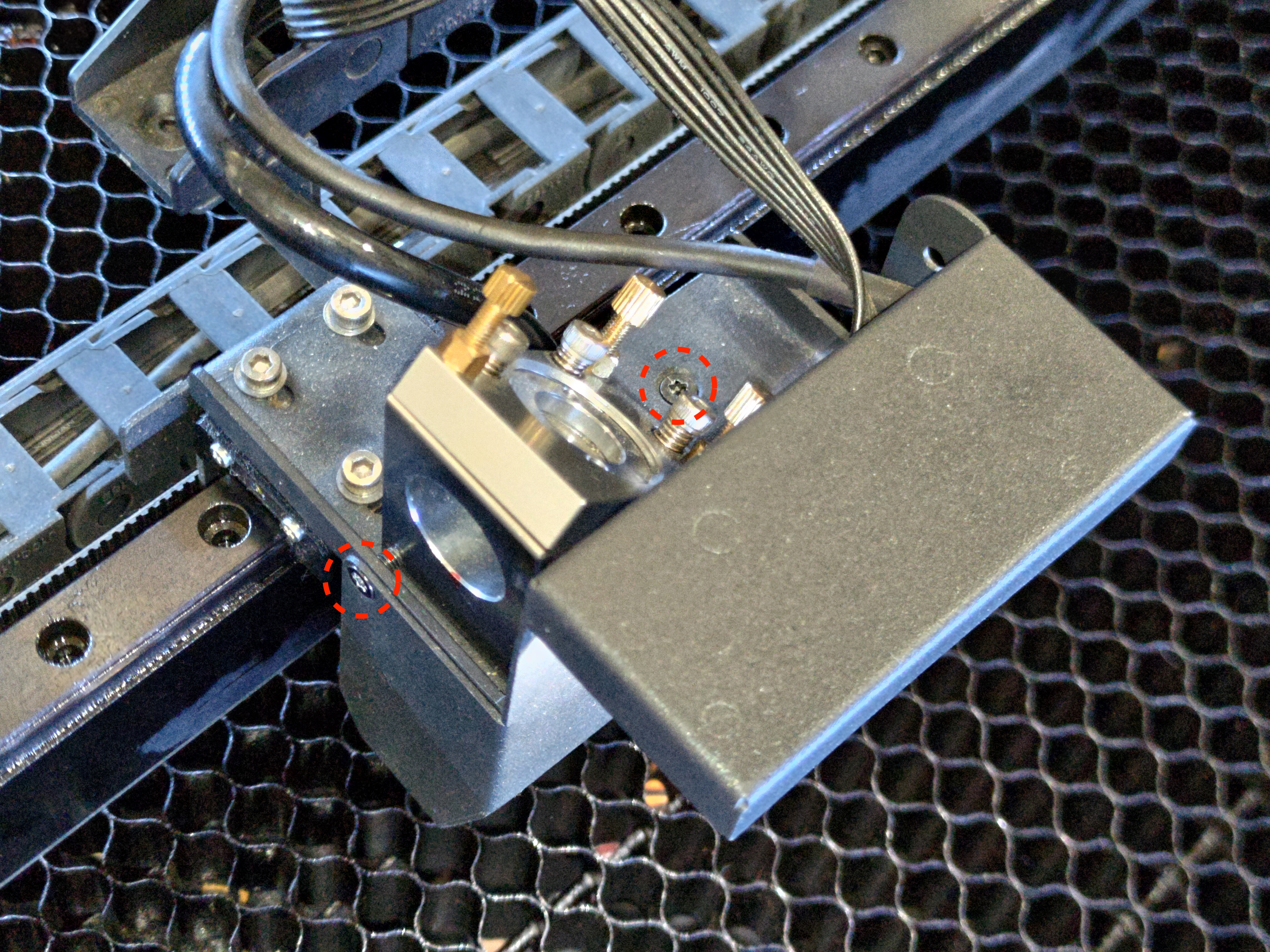

Laat het bed zakken tot de bodem en gebruik de Torx schroevendraaier om deze twee schroeven op de laserkop los te draaien.

Stap 3 - Het mondstuk en de focuslens demonteren

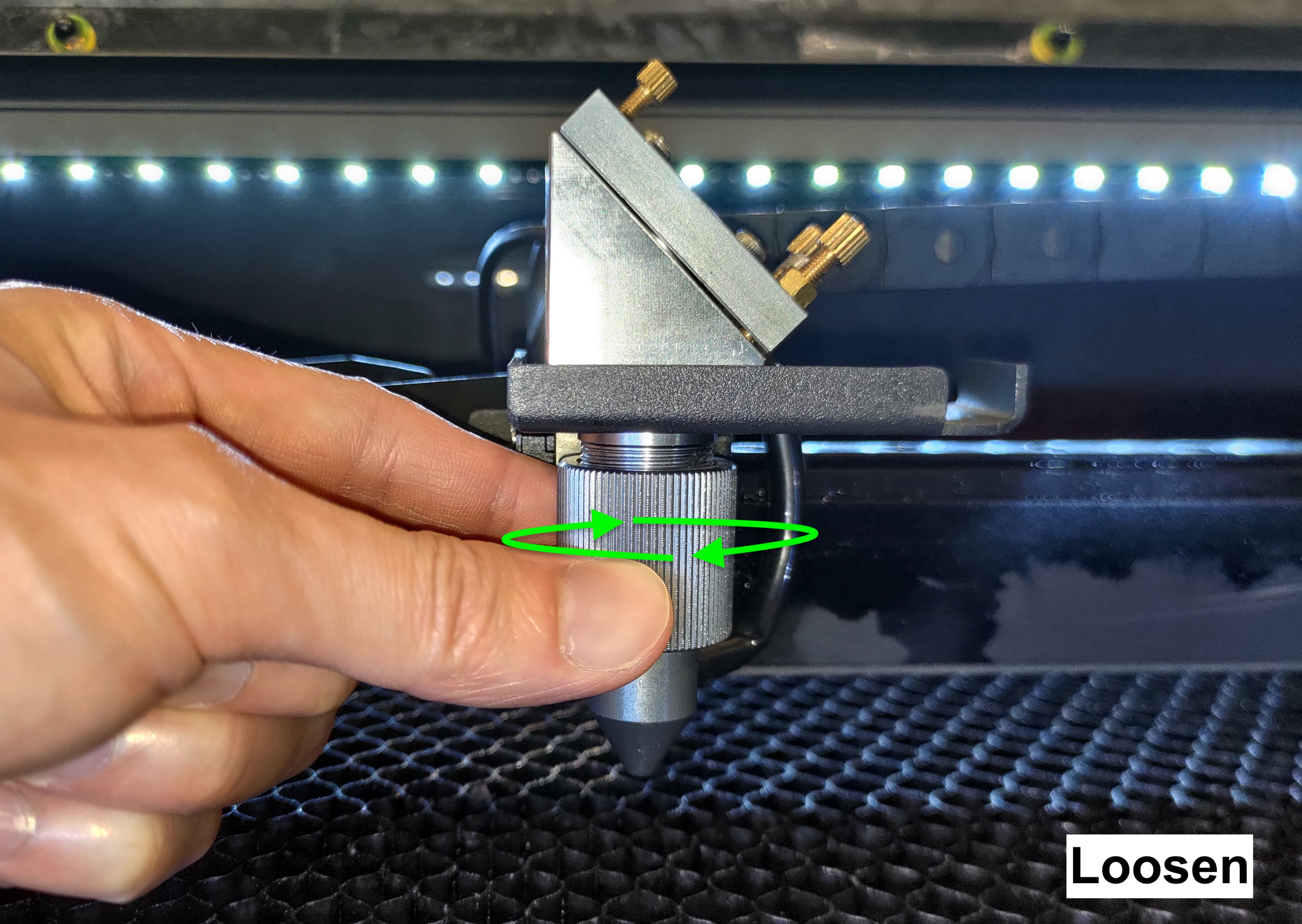

De ring moet met de klok mee gedraaid worden om losgedraaid te worden.

Nadat de ring is losgemaakt, kan de spuitmond van de laserkop worden verwijderd.

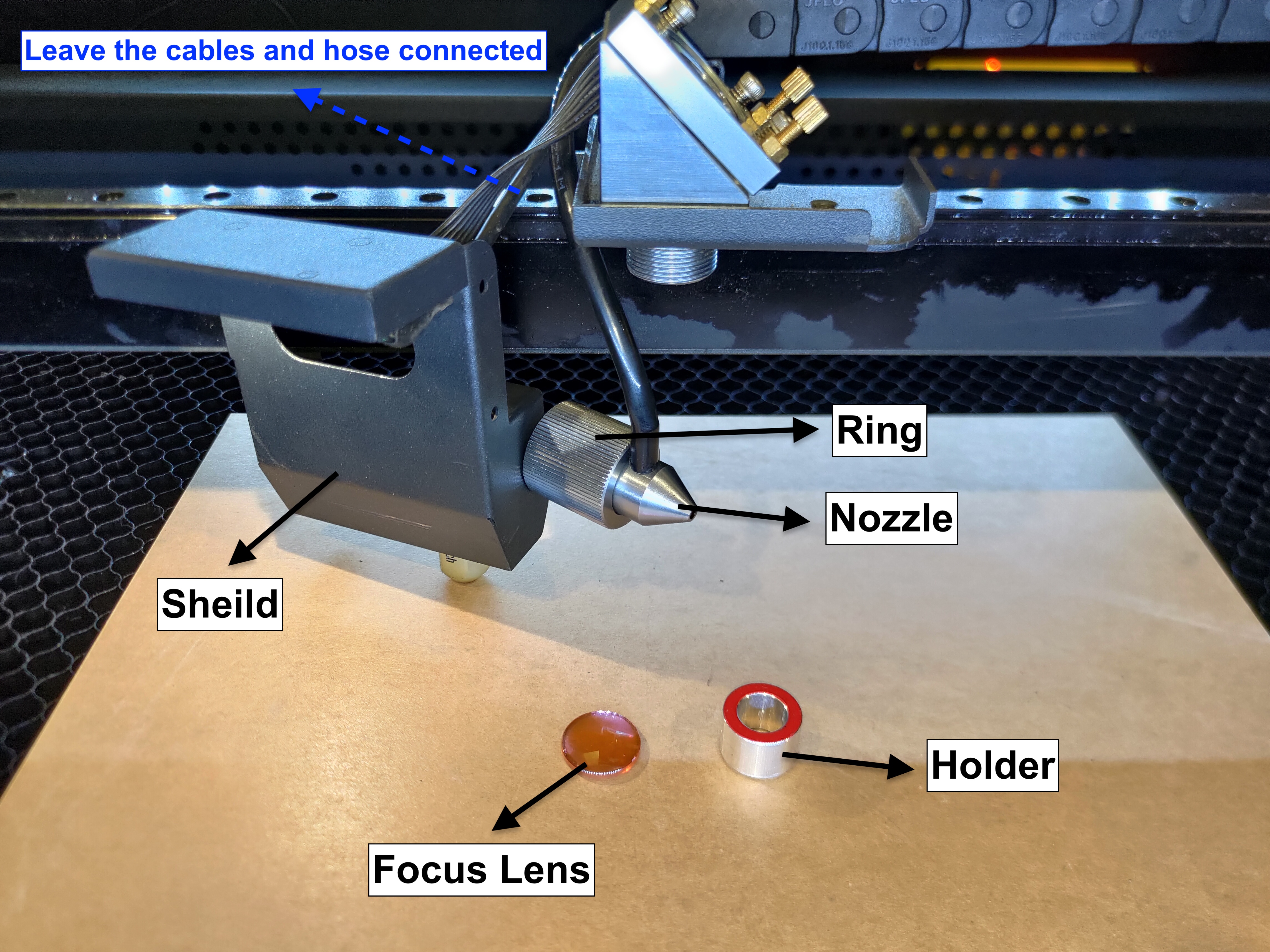

In de spuitmond bevinden zich de focuslens en de lenshouder.
Houd deze veilig en laat de kabels en slang aangesloten.

Stap 4 - De beschermkap en het mondstuk opzij leggen
Plaats de beschermkap met kabels en het mondstuk met de slang boven of achter de kunststof ketting voor het geval de laserstraal deze raakt tijdens het maken van pulsen.

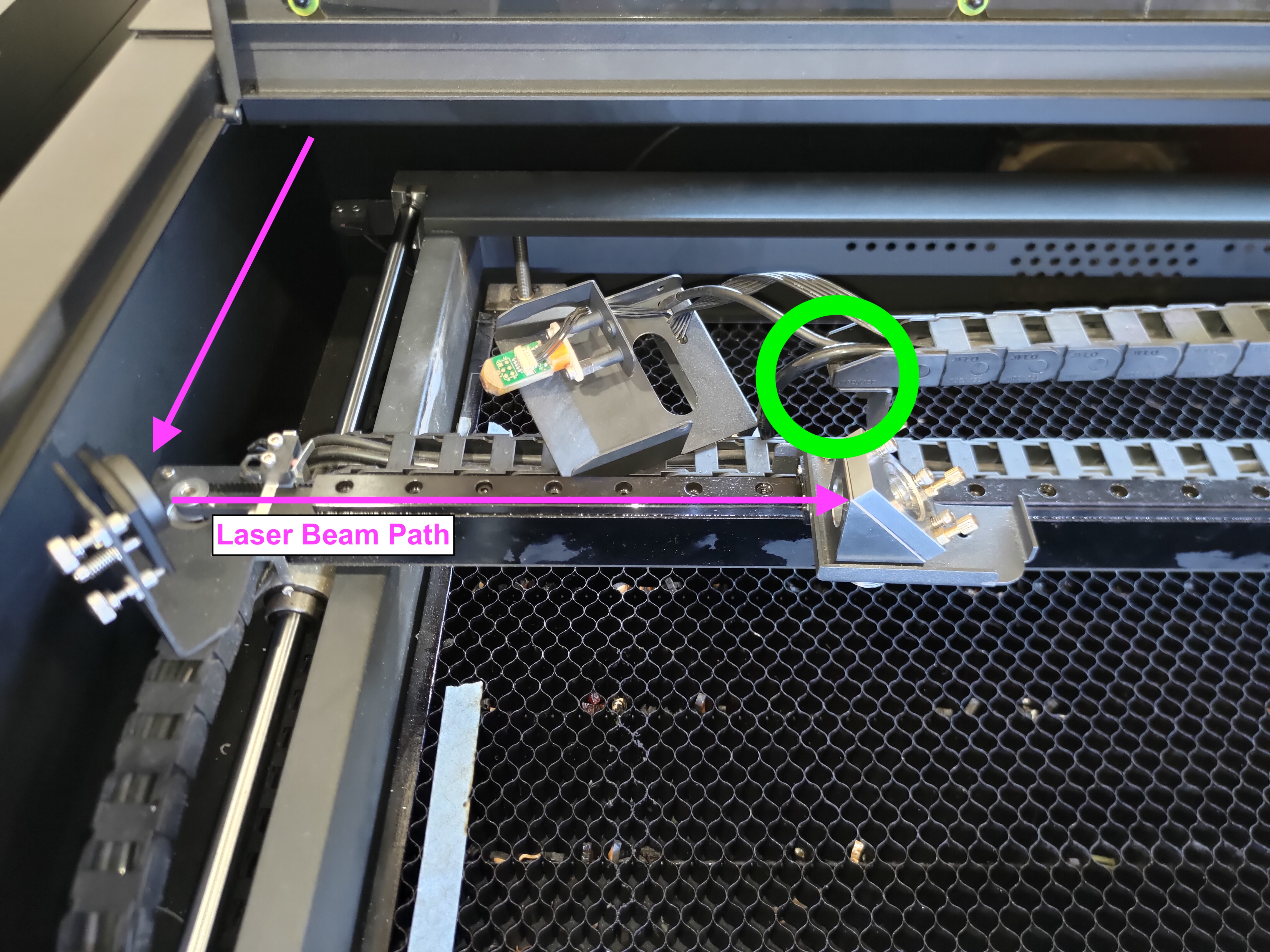

Goede positie:

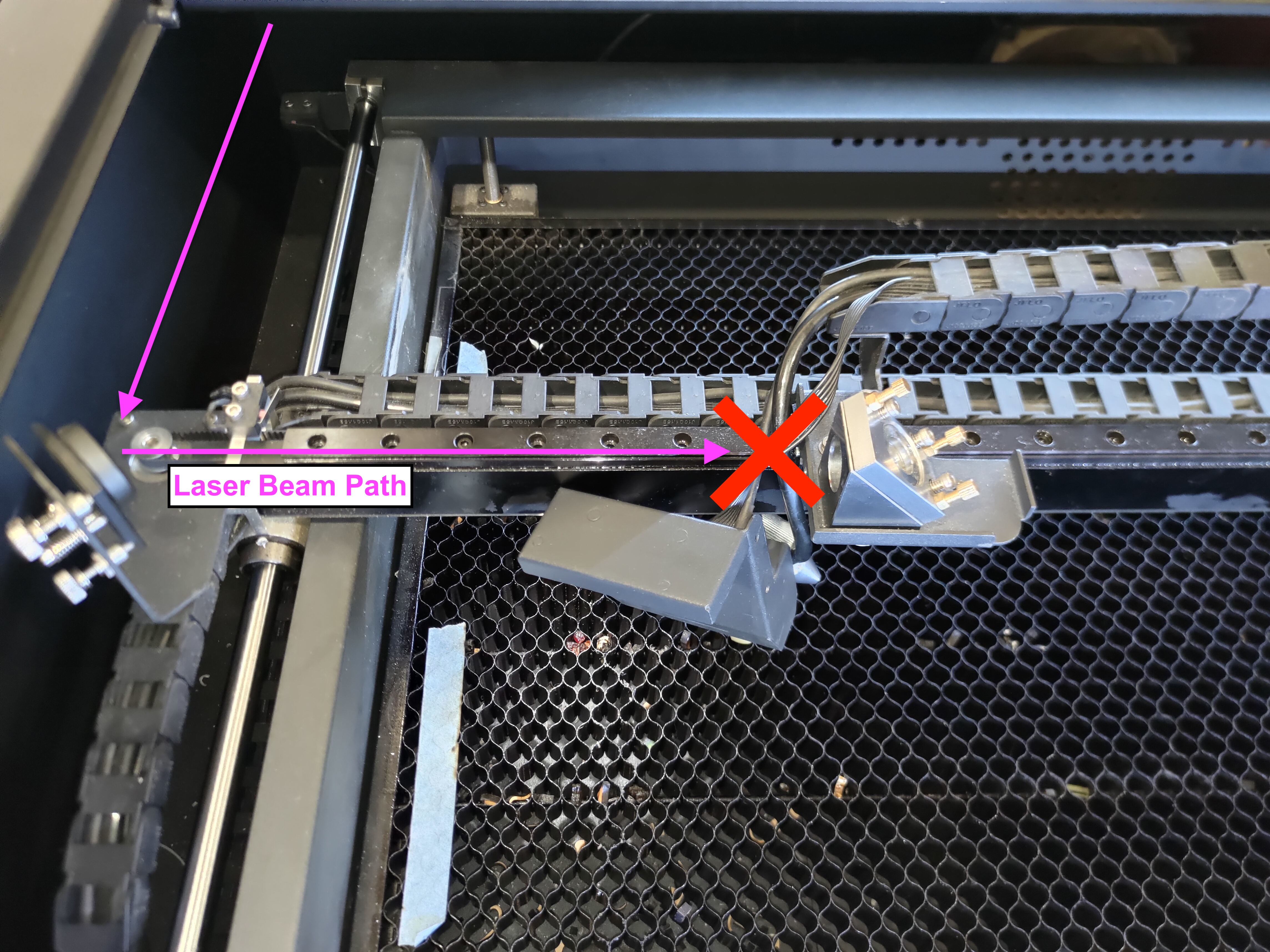

Slechte positie:

Stap 5 - Het verticale pad (Z-as) vanaf de 3e spiegel resetten
Gebruik de dubbele steeksleutel en de tang om de 3 moeren op de 3e spiegel los te draaien.

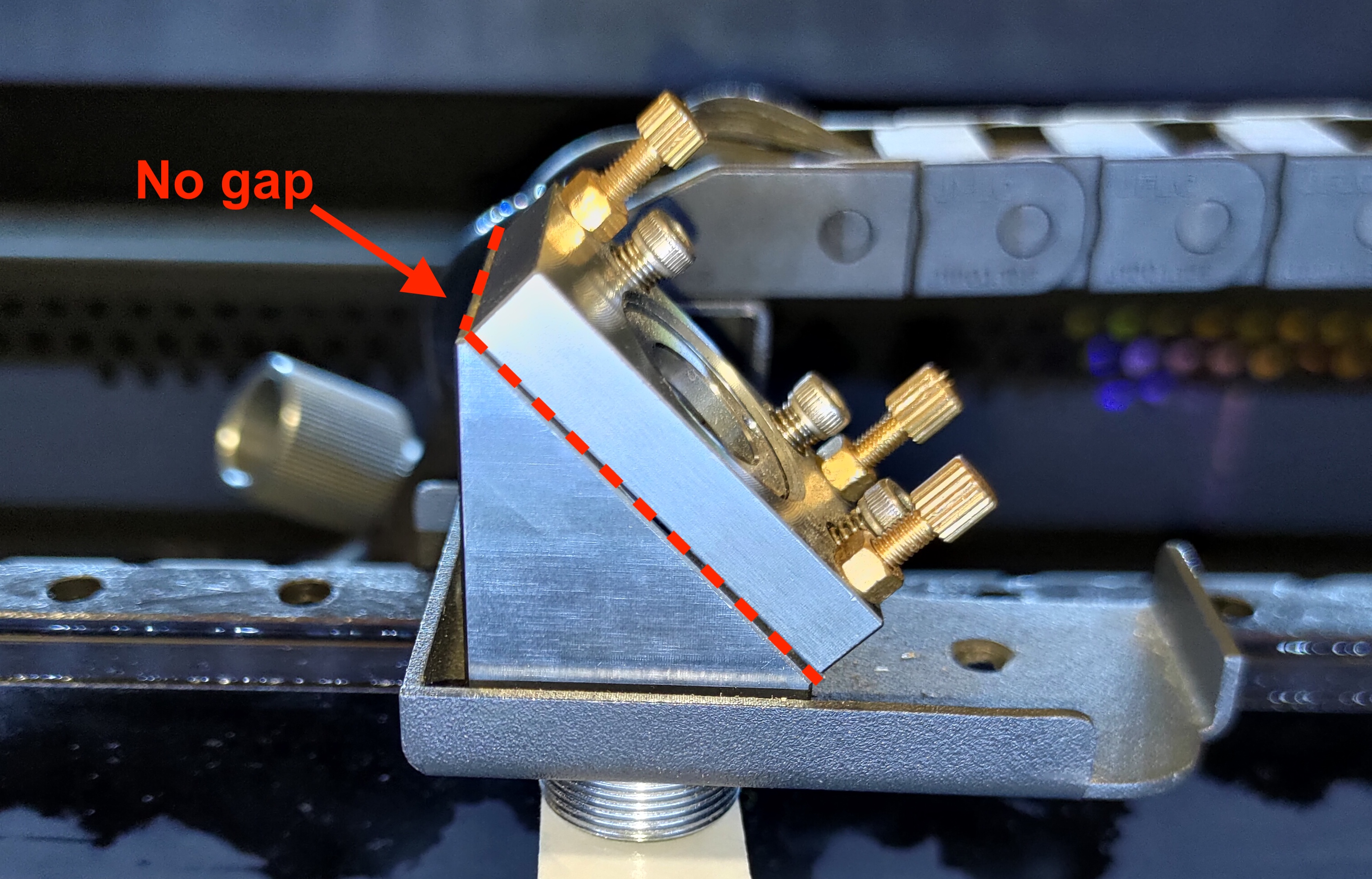

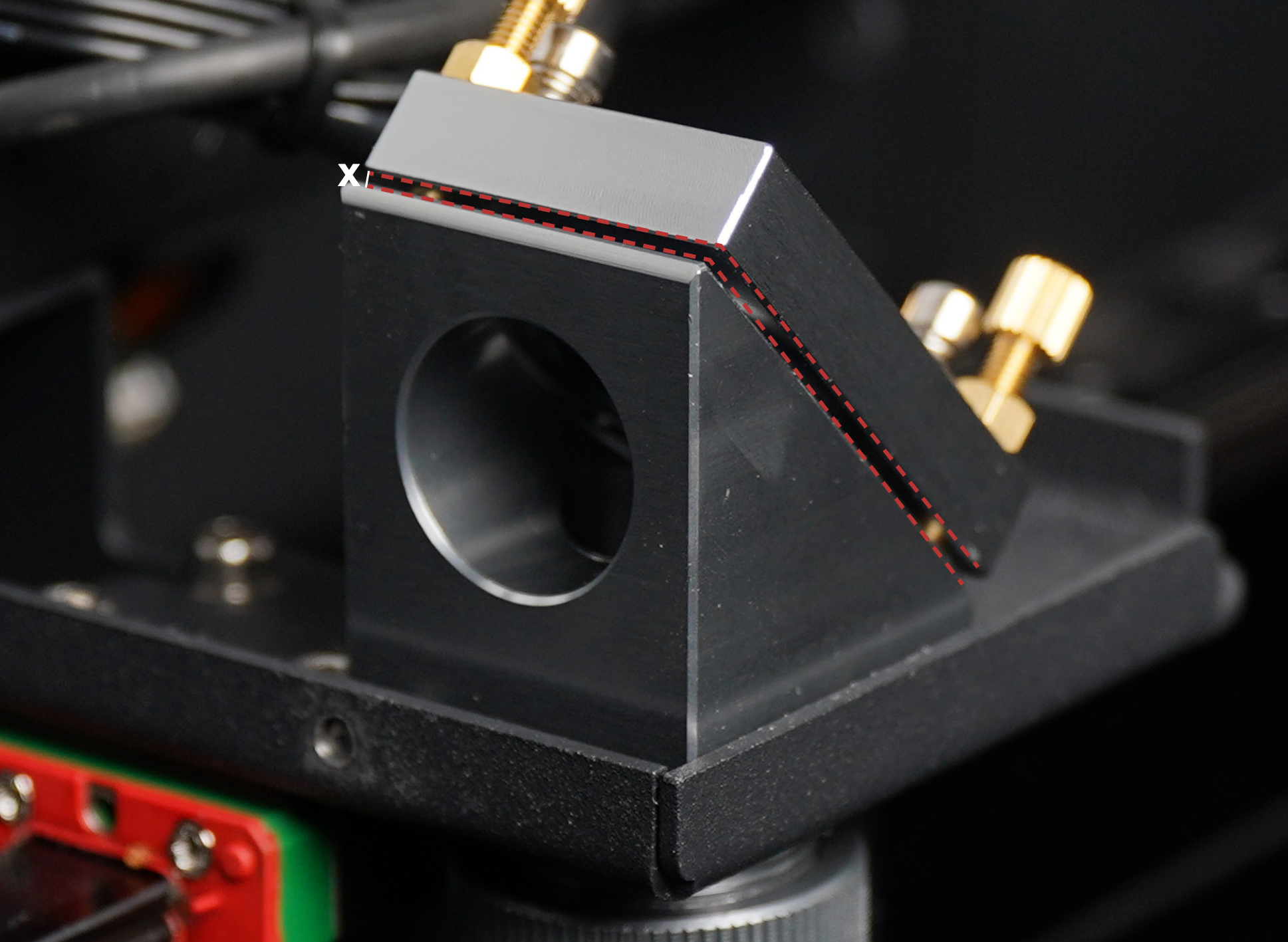

Draai deze drie schroeven tegen de klok in totdat er geen opening meer is tussen de spiegelhouder en de zitting, of draai de schroeven volledig los maar verwijder ze niet.

Wanneer er geen opening meer tussen zit, geeft dit aan dat het verticale pad is gereset.

Stap 6 - Tape aanbrengen en pulsen maken

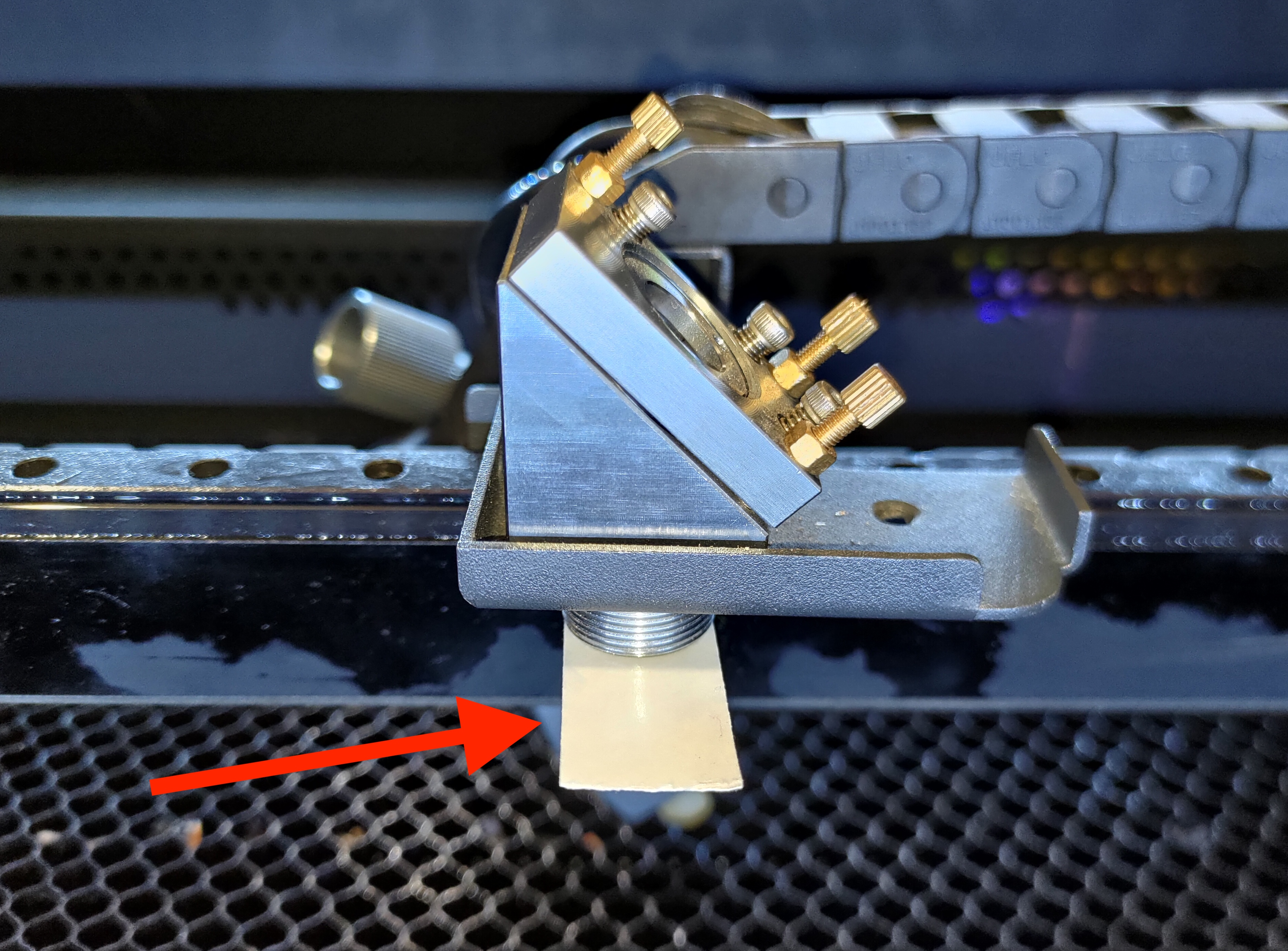

Plaats een stuk enkelzijdige dubbelzijdige tape onder de laserkop en druk het tegen de ingang aan om een afdruk te vormen.

Verplaats de laserkop naar het midden van het bed en maak 3 pulsen.
(Ga naar Onderhoud >> Druk op "Motor" >> Verplaats de kop handmatig >> Sluit het deksel >> Maak 3 pulsen)

Stap 7 - De positie van de verticale stip bepalen
Verwijder de tape en bepaal de positie van de stip.
Er zijn slechts drie mogelijke posities: midden, links en rechts.

1. Middenpositie:

Als uw stip in het midden staat zoals op de bovenstaande foto, betekent dit dat uw verticale pad correct is en kunt u doorgaan naar Stap 8.

2. Linkerpositie:

Als uw stip links staat, zoals op de bovenstaande foto, betekent dit dat uw verticale pad moet worden aangepast.

Hoe aan te passen:
Draai elke schroef met de klok mee om de houder omhoog te brengen en een opening ertussen te vormen, uw stip zou naar rechts moeten bewegen.


De opening:

Nadat u de schroeven heeft gedraaid, brengt u opnieuw tape aan en controleert u de nieuwe positie van uw stip totdat deze in het midden staat. Daarna kunt u doorgaan naar de volgende stap.

3. Rechterpositie:

Als uw stip rechts staat, zoals op de bovenstaande foto, betekent dit dat de uitgangshoek van uw laserbuis te laag is en niet kan worden aangepast. Stop hier en neem contact op met uw lokale dealer voor verdere assistentie.

Stap 8 - Alle moeren op de 3e spiegel vastdraaien
Na de afstelling, draai alle moeren vast om de positie te fixeren.

Stap 9 - De focuslens en het mondstuk opnieuw installeren

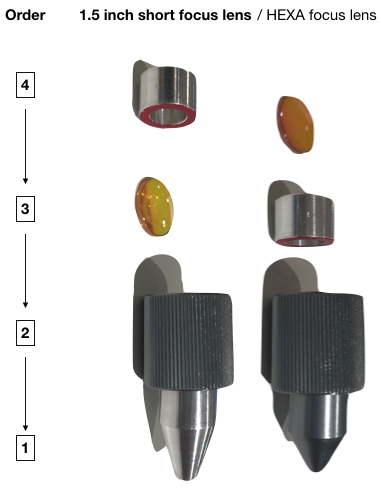

Raadpleeg de onderstaande foto om de lens en lenshouder in de juiste volgorde te plaatsen.

Kies de juiste volgorde van uw lens:
De linker is voor een 1,5" lens add-on en de rechter is voor de standaard HEXA-lens.
(De gebogen zijde van de lens zal naar boven gericht zijn)



Na het plaatsen van de lens en de houder, draai de ring vast door de ring tegen de klok in.

Stap 10 - De beschermkap opnieuw installeren
Schroef deze twee schroeven terug.

Stap 11 - Terugkeren naar het standaard OPA-proces

Houd er rekening mee dat deze instructie niet betekent dat uw OPA voltooid is.
Om verder te gaan met het OPA-proces, ga terug naar stap 9 van het standaard OPA-proces.
U kunt de link naar het standaard OPA-proces hier vinden: 4-8 Optical Path Alignment.
