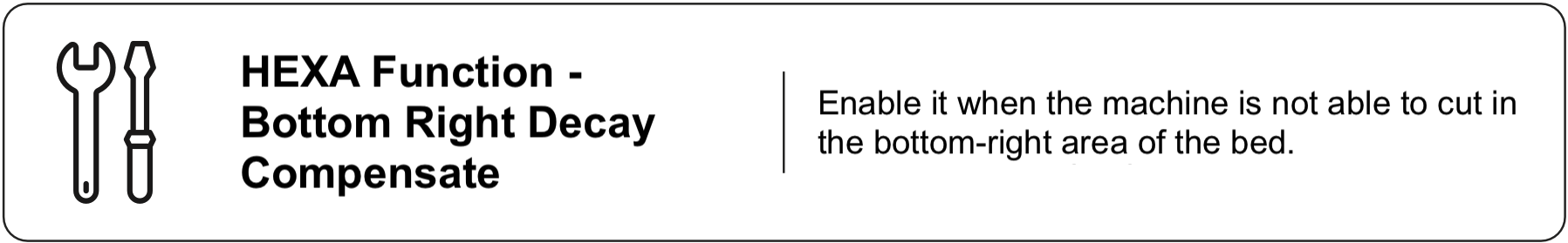

4-16 Rechtsonder vervalcompensatie (HEXA-functie)

Beschrijving:
Aangezien de kracht van de laserstraal afneemt over afstand, kan de rechteronderhoek van een HEXA-machine aanzienlijk worden beïnvloed, wat resulteert in snijproblemen in dat gebied.
Daarom is deze functie ontworpen om de stabiliteit van het snijden over het hele bed te verbeteren.

Wanneer aanpassen?
Problemen met snijden of graveren in het rechterondergedeelte van het bed.

Rechtsonder vervalcompensatie:

Stap 1

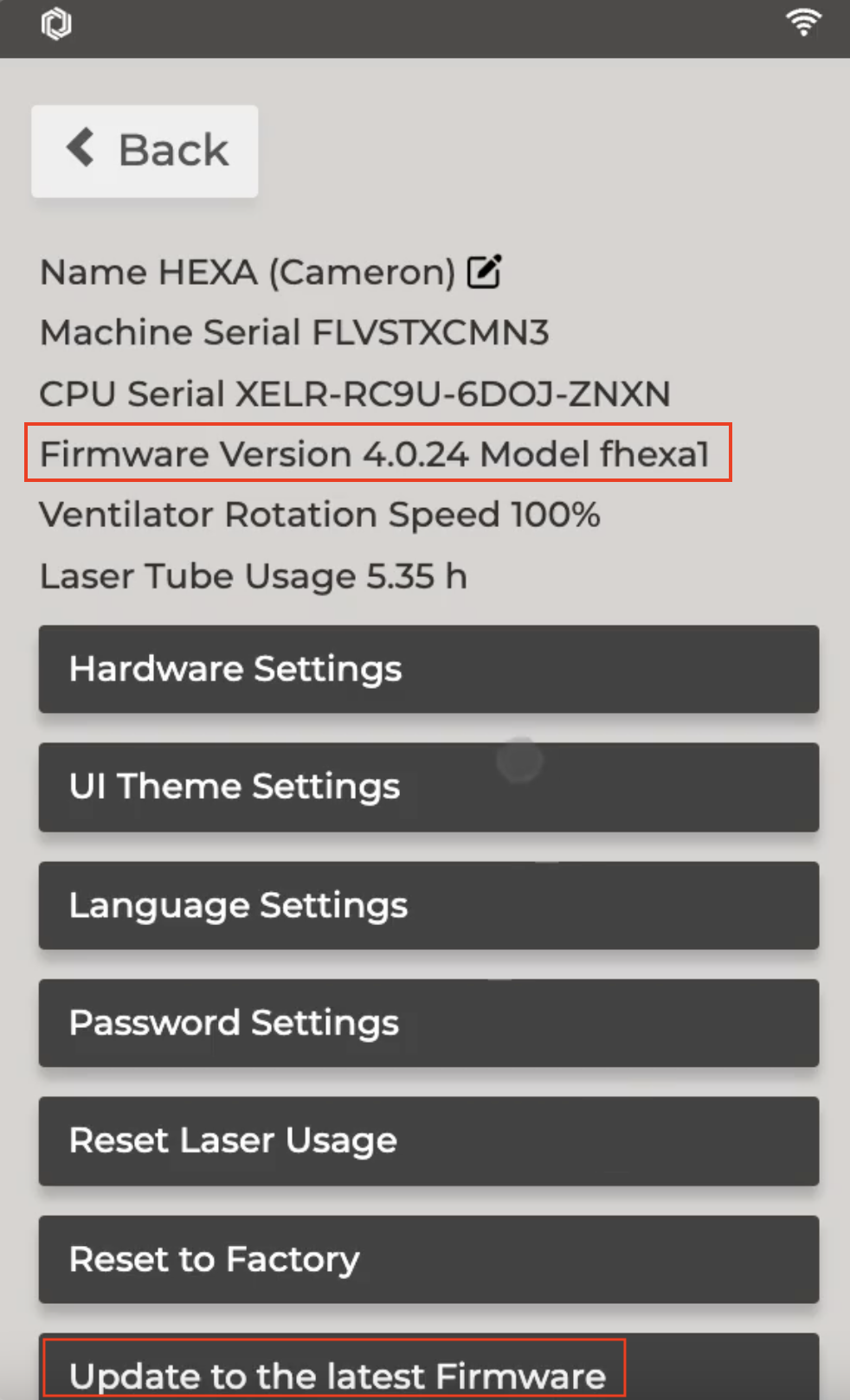

Deze functie is alleen beschikbaar in firmwareversie 4.0.24 of hoger. (Waar te downloaden?)

Stap 2

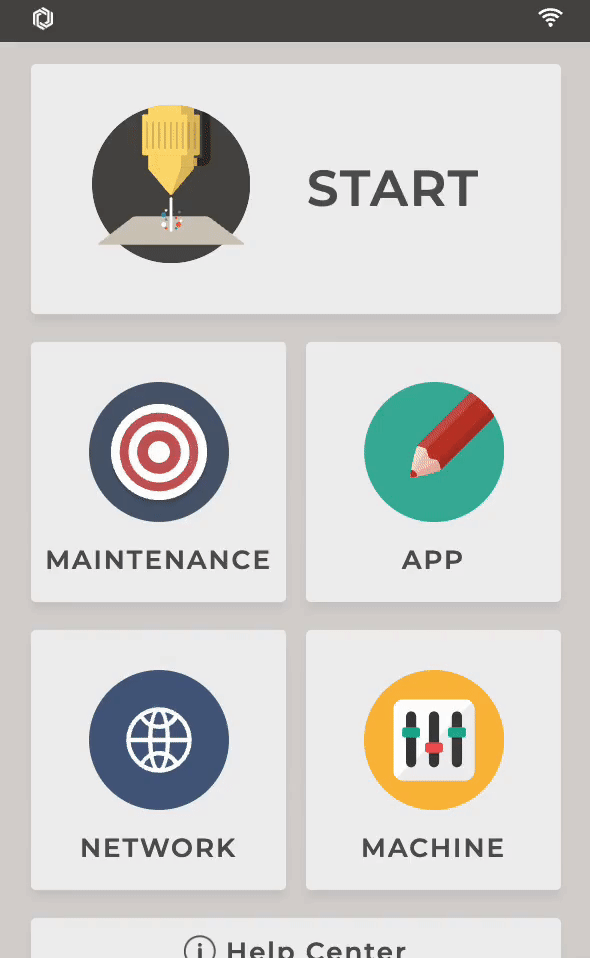

Na het updaten van de firmware is het te vinden op het paneel.
(Machine >> Hardware-instelling >> Volgende pagina >> Rechtsonder vervalcompensatie)

Stap 3

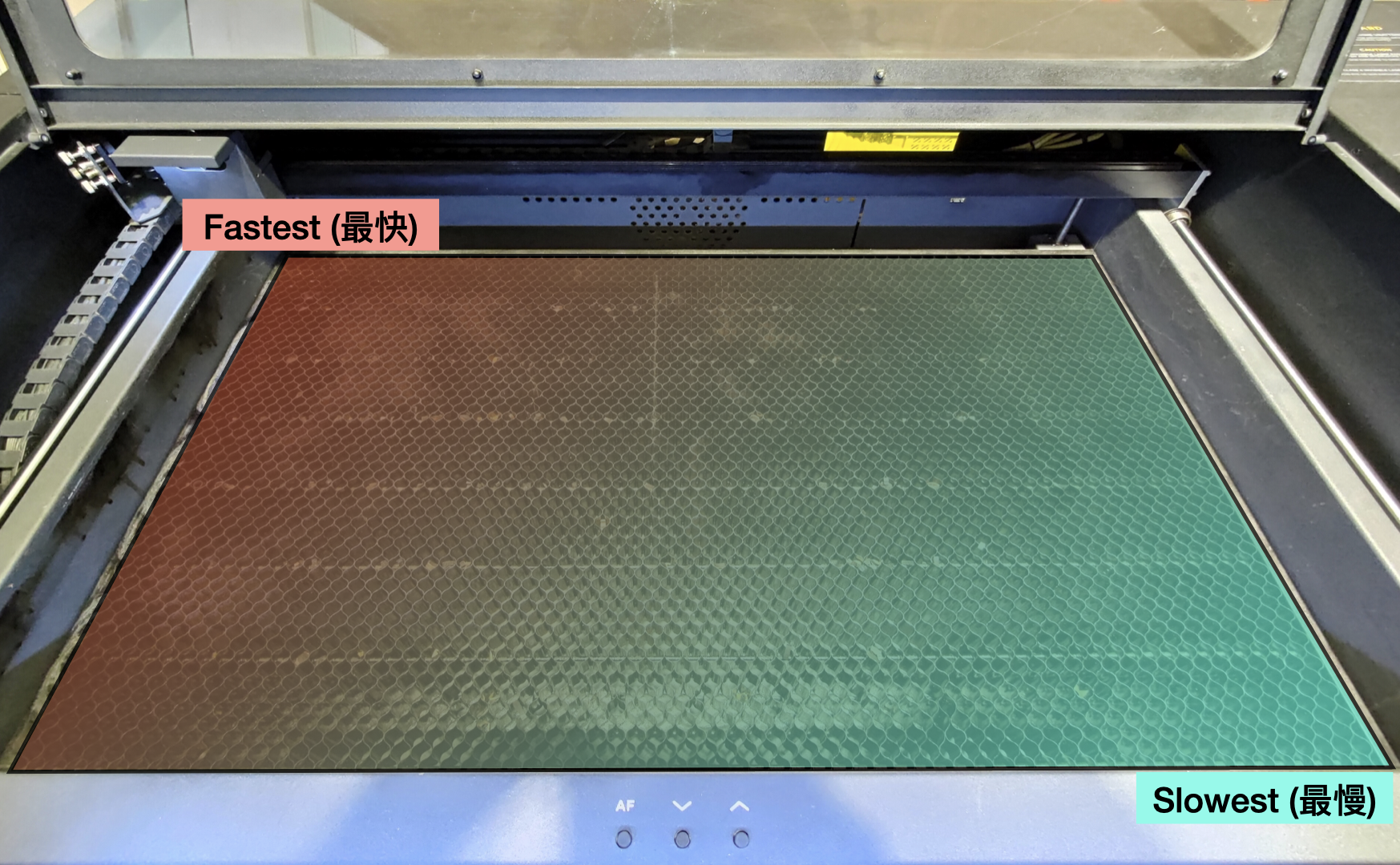

Door deze functie in te schakelen, zal de machine geleidelijk de snelheid verminderen die is ingesteld in Beam Studio tijdens taken. Naarmate de laserkop de rechteronderhoek nadert, zal de machine nog verder vertragen, tot aan de instelling die door de gebruiker is gekozen.

Stap 4

Het instelbare bereik voor deze functie in de instelling is van 0,00 tot 0,75, waarbij 0,00 aangeeft dat de functie is uitgeschakeld.
0,00 = Verlaag de snelheid met 0%
0,30 = Verlaag de snelheid met 30%
0,50 = Verlaag de snelheid met 50%
0.75 = Verlaag de snelheid met 75%
….etc

Voorbeeld:

Een taak is ingesteld op 10mm/s voor de snelheid in Beam Studio en de Compensatie is ingesteld op 0.50 op het paneel van de machine.

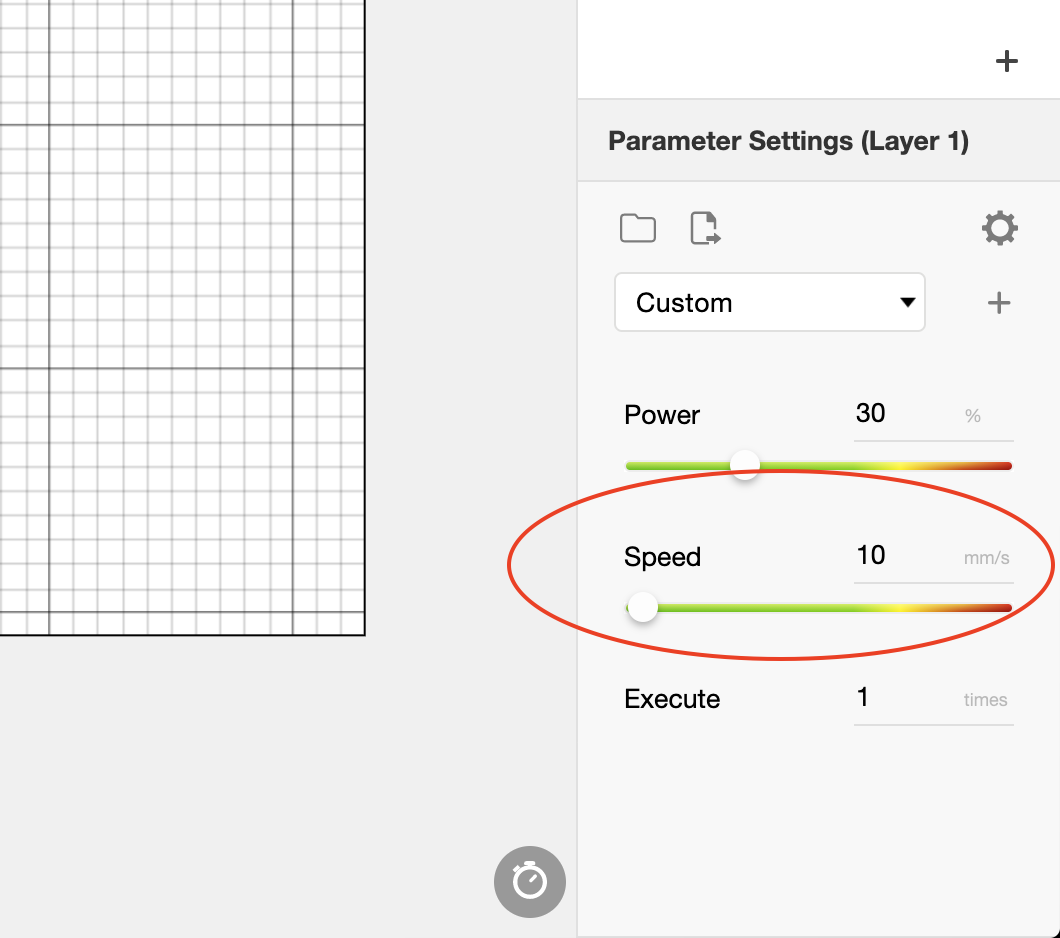

Beam Studio:

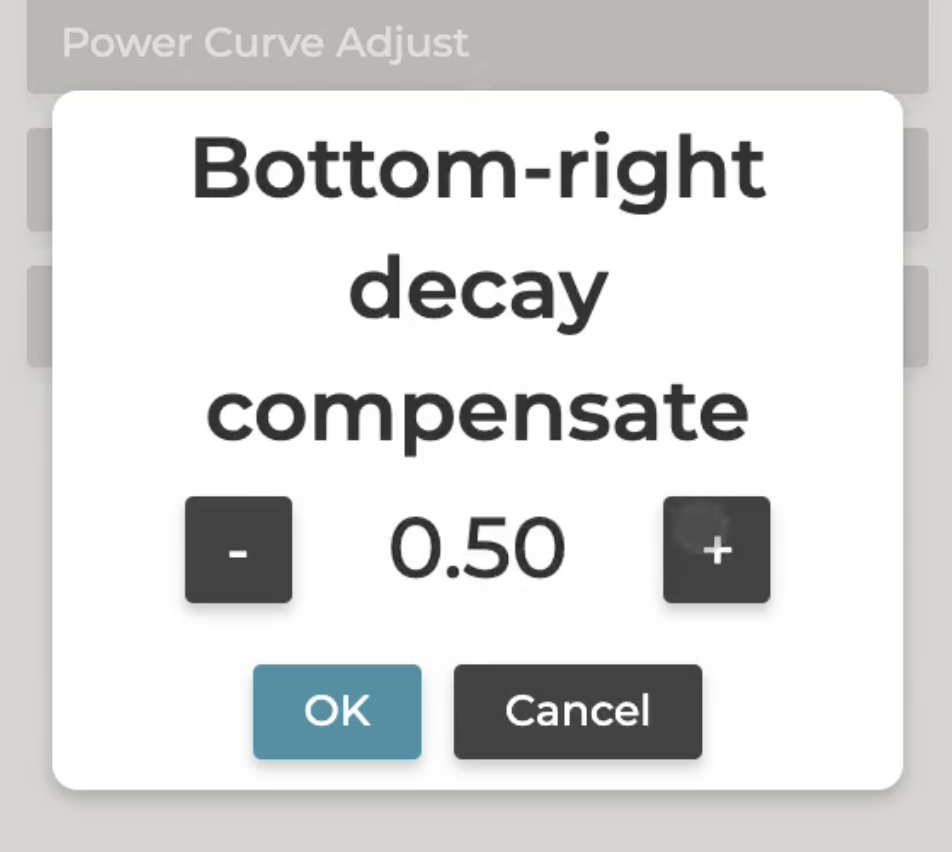

Compensatie:

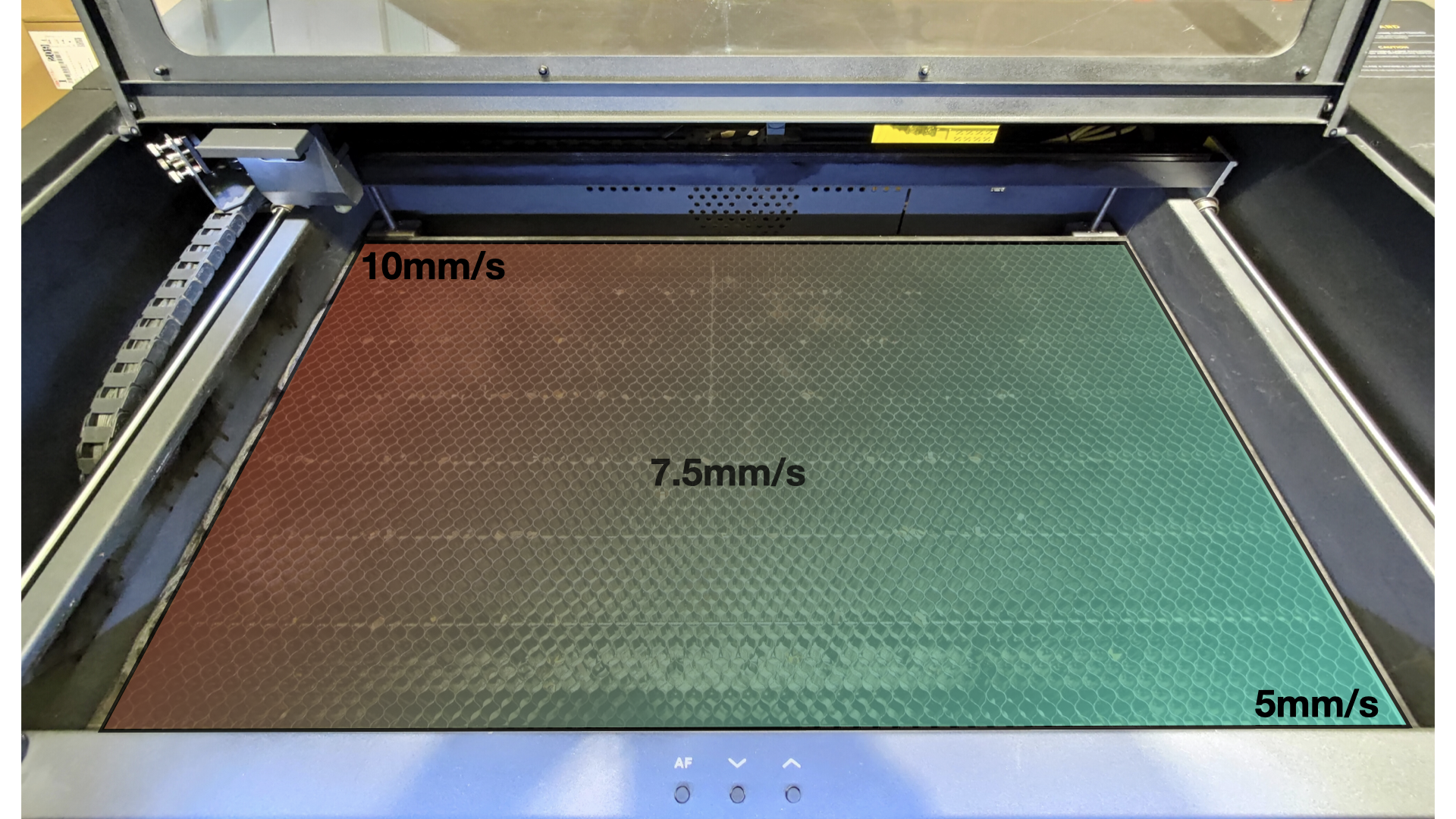

Wanneer de laserkop de rechter onderhoek nadert, wordt de snelheid met 50% verlaagd, zodat de snelheid 5mm/s wordt.
(10mm/s - (10mm/s * 0.5) = 5mm/s)
