2-7 Instructies voor driehoekig prisma

Beschrijving

De driehoekige prisma's zijn een accessoire die bij de machine wordt geleverd. Ze hebben twee hoofdtoepassingen. Raadpleeg de volgende instructies.

• Voorkom dat materialen verkoold raken
• Meet de focusafstand

Voorkom dat materialen verkoold raken

Bij het snijden met een machine zal het laserlicht door het werkstuk heen branden, in contact komen met het aluminiumfolie aan de onderkant van de machine en vervolgens reflecteren op de achterkant van het werkstuk, wat resulteert in verbranding of verkolen, zoals in het volgende voorbeeld.

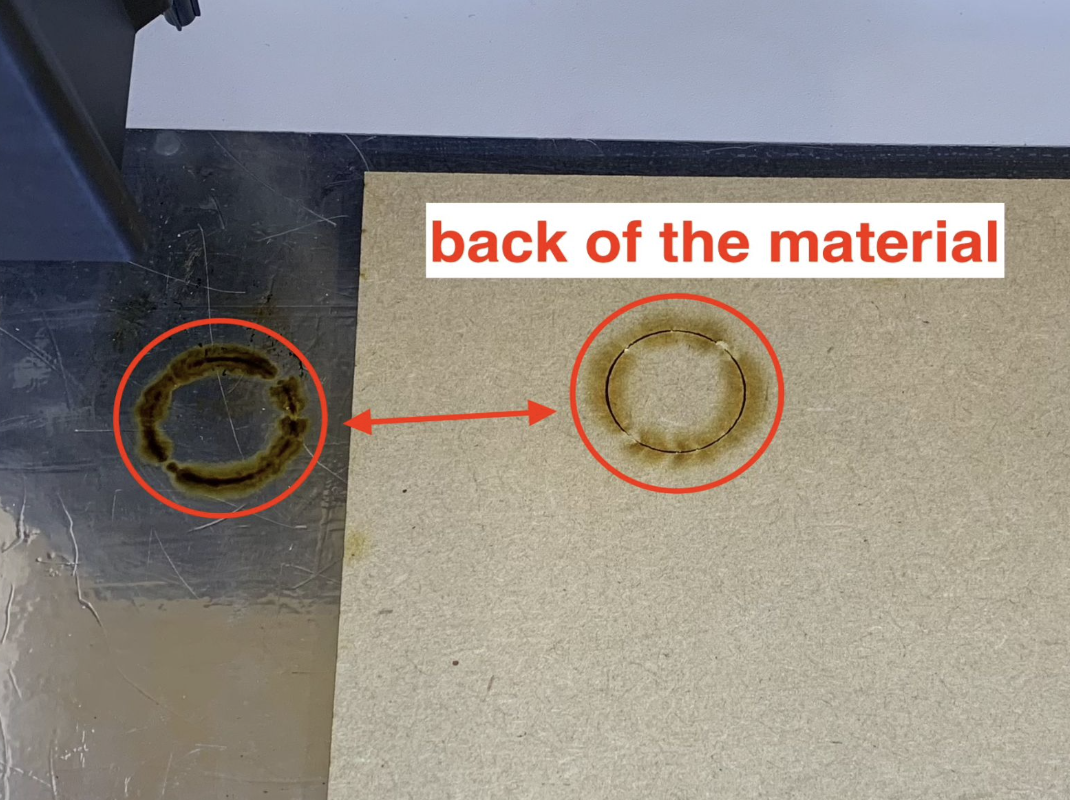

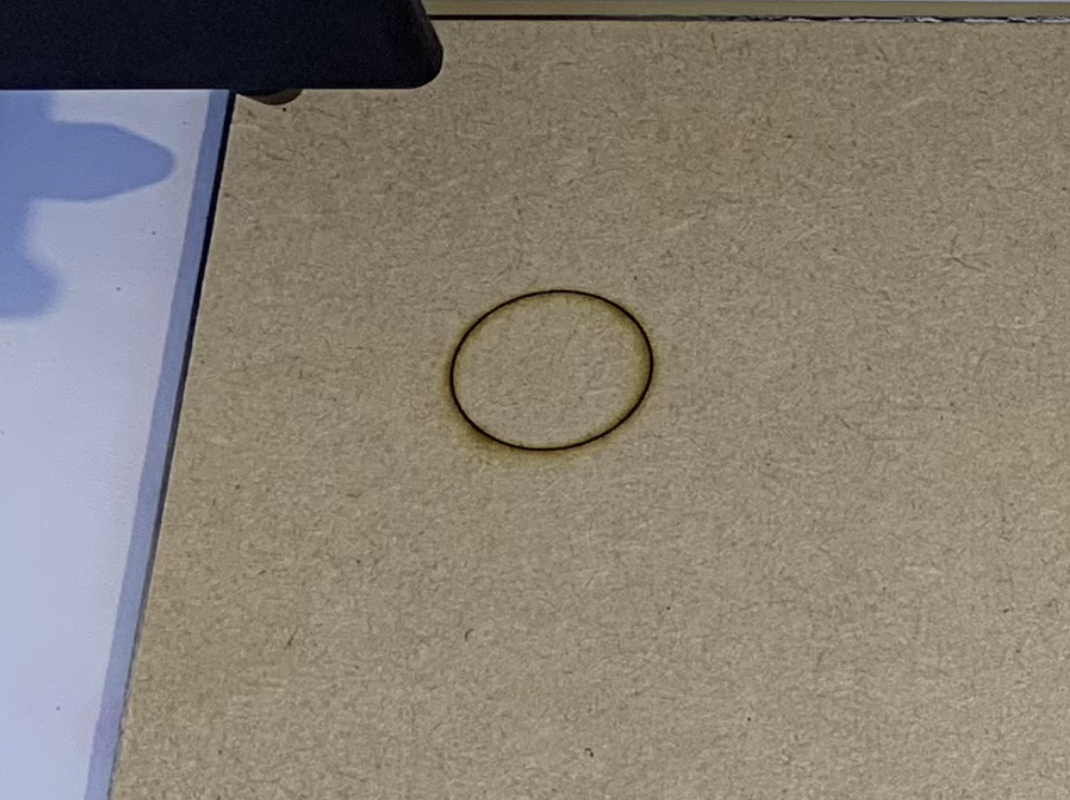

Voor het gebruik van de prisma's:

Na het gebruik van de driehoekige prisma's om het werkstuk op te tillen, wordt het contact tussen het werkstuk en het gereflecteerde laserlicht verminderd, waardoor verbranding of verkolen kan worden voorkomen, zoals in het volgende voorbeeld.

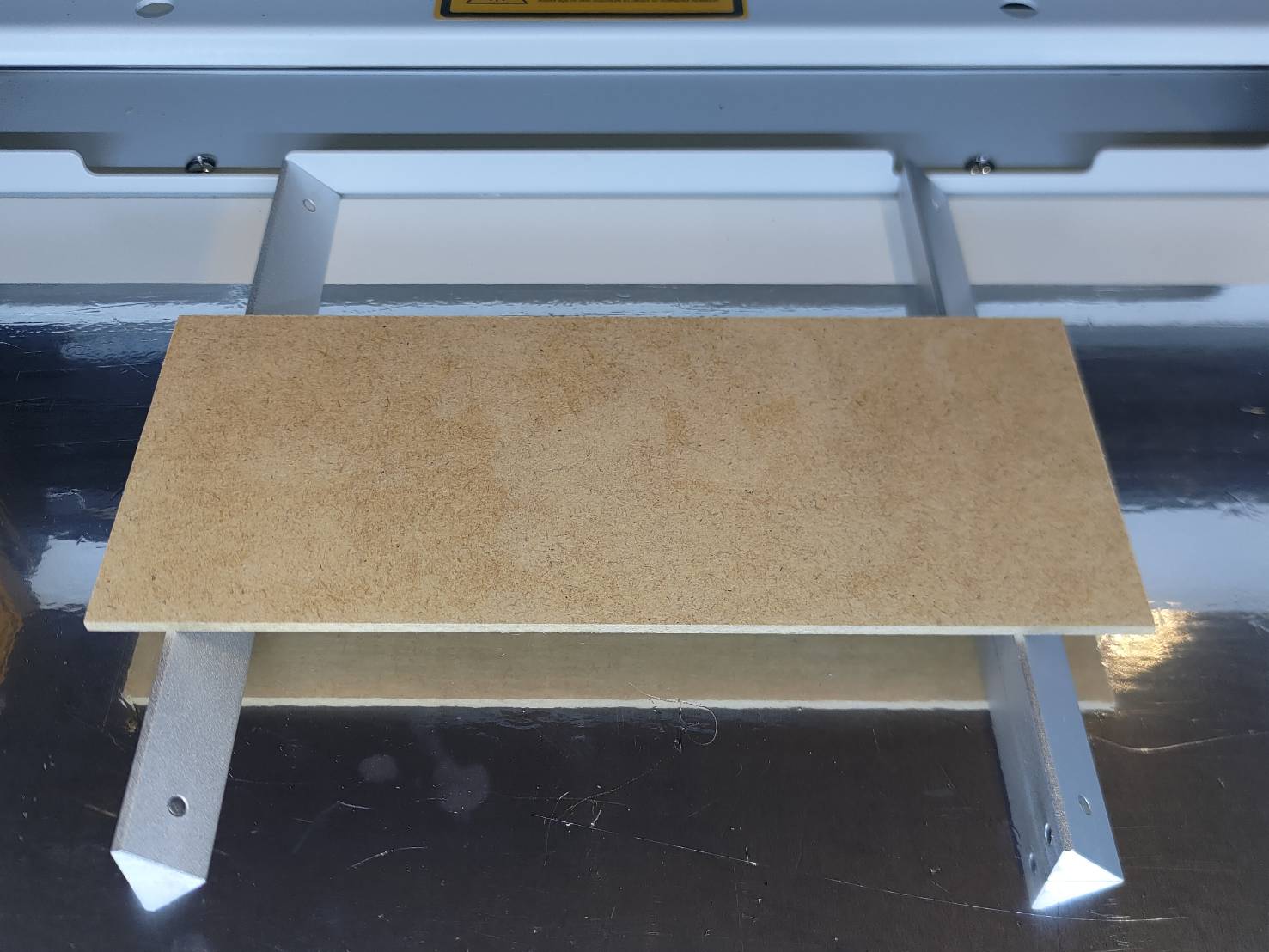

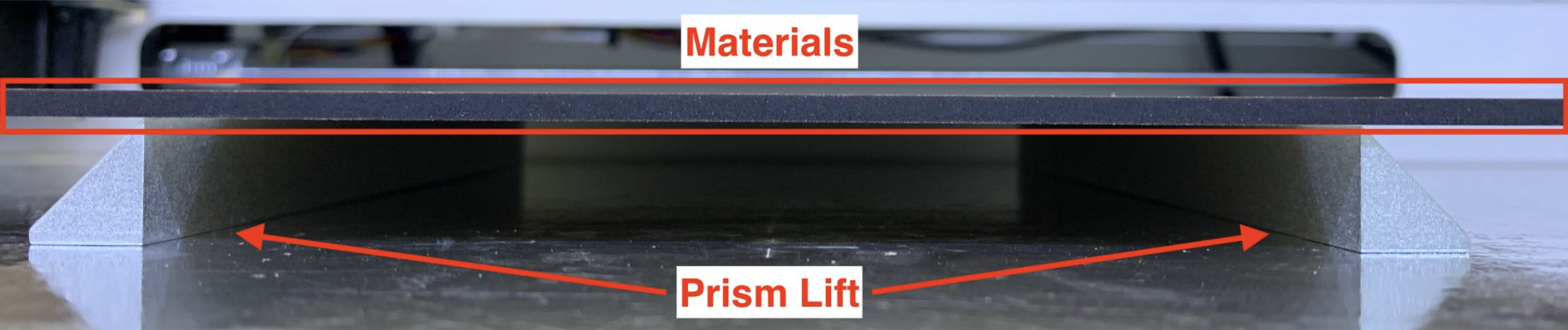

De manier om het werkstuk met prisma's op te tillen

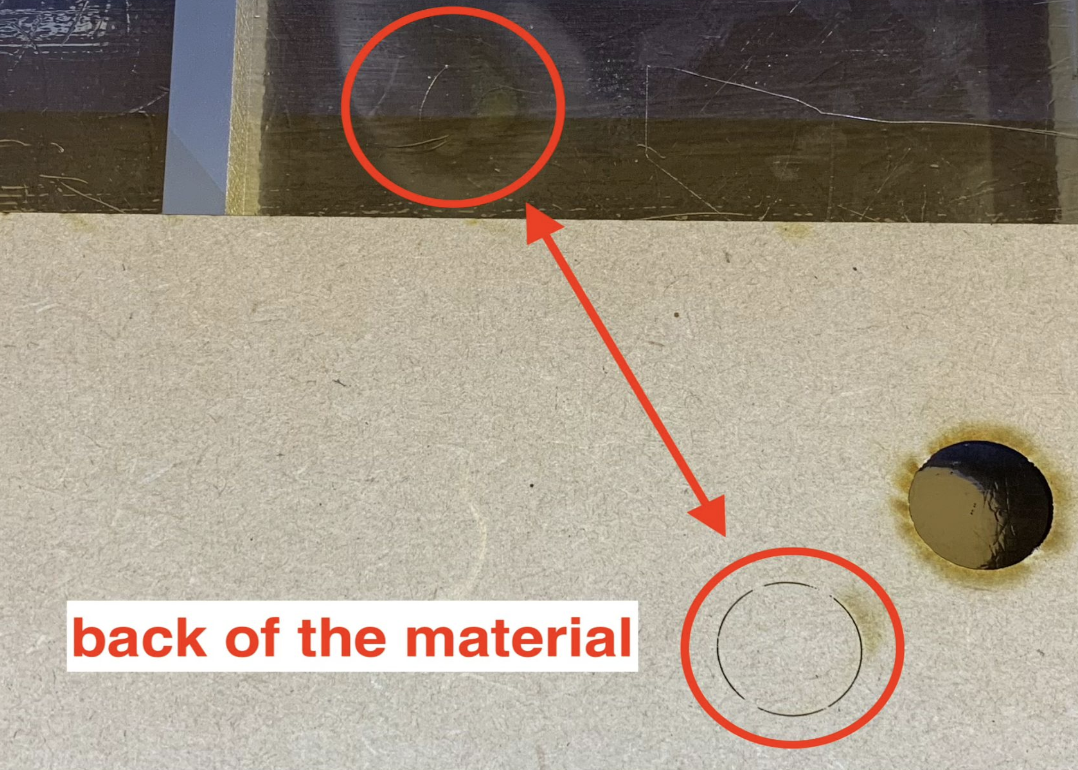

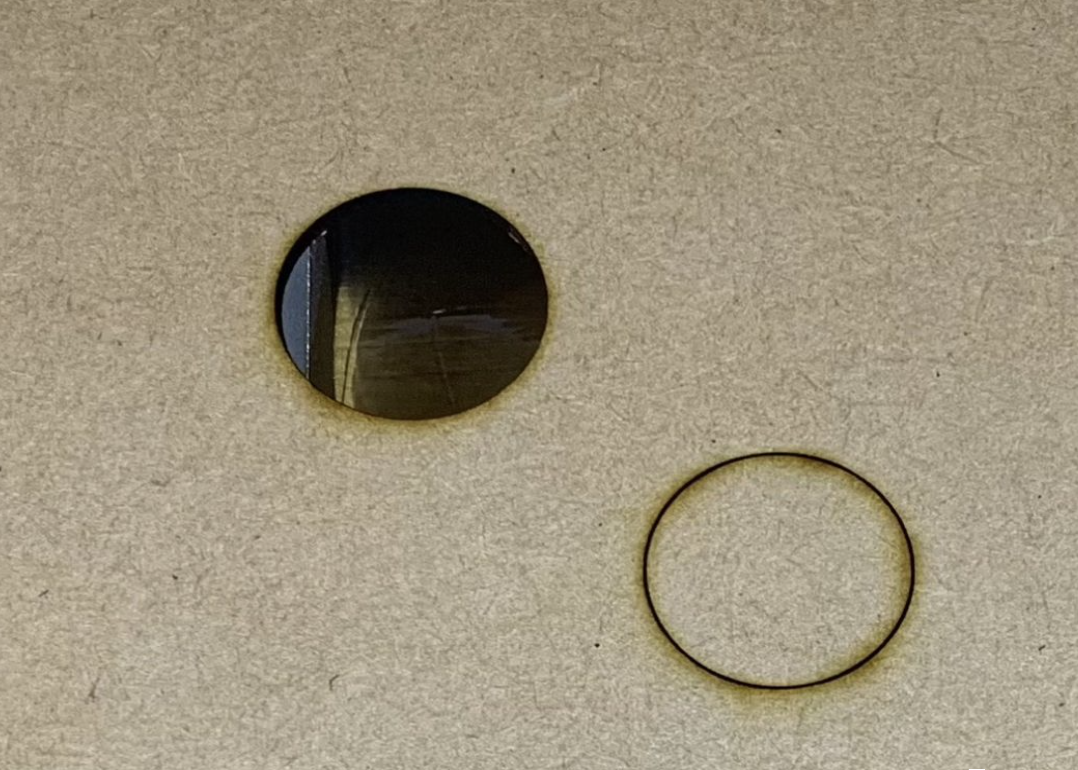

Na het gebruik van de prisma's:

Meet de focusafstand

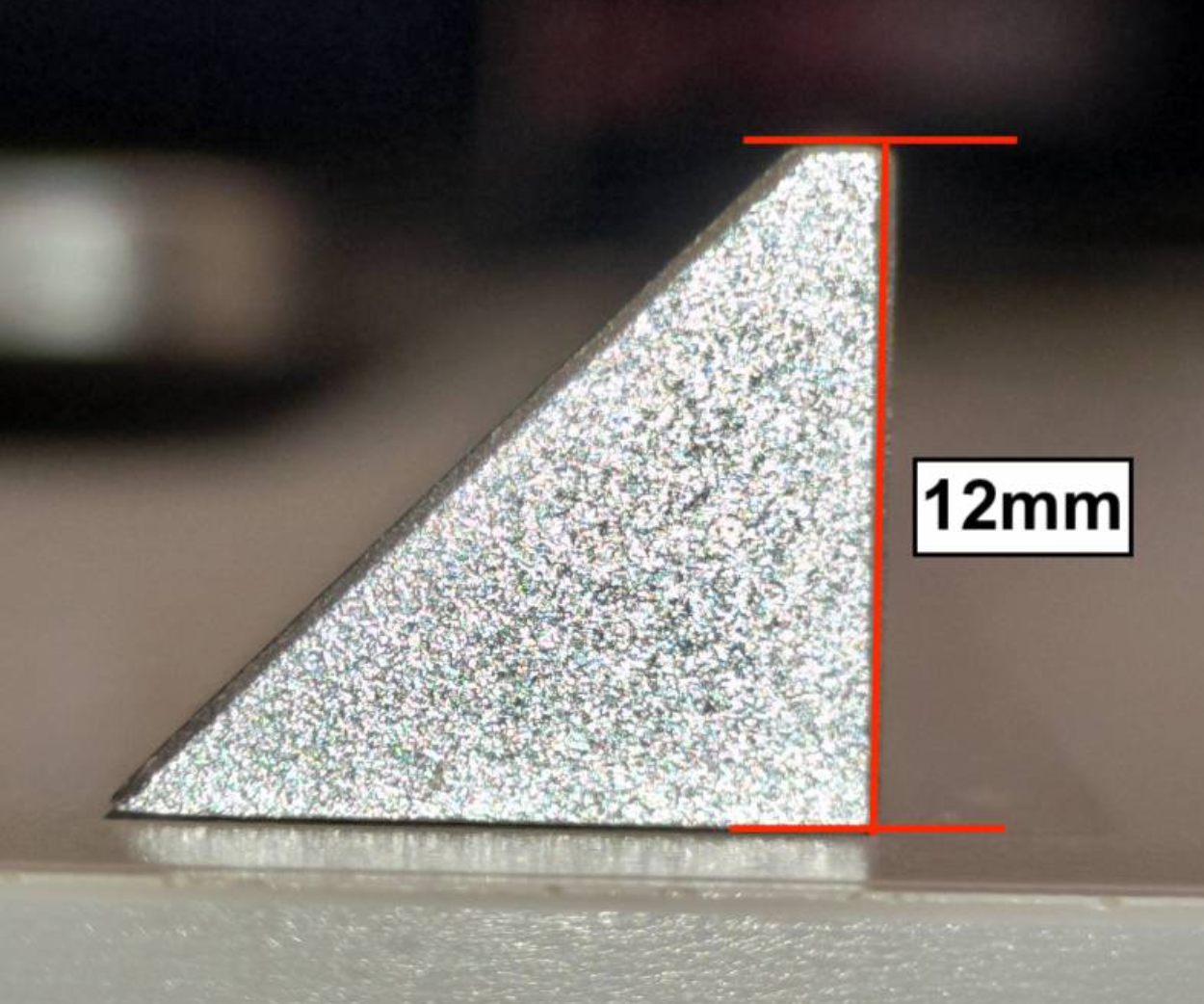

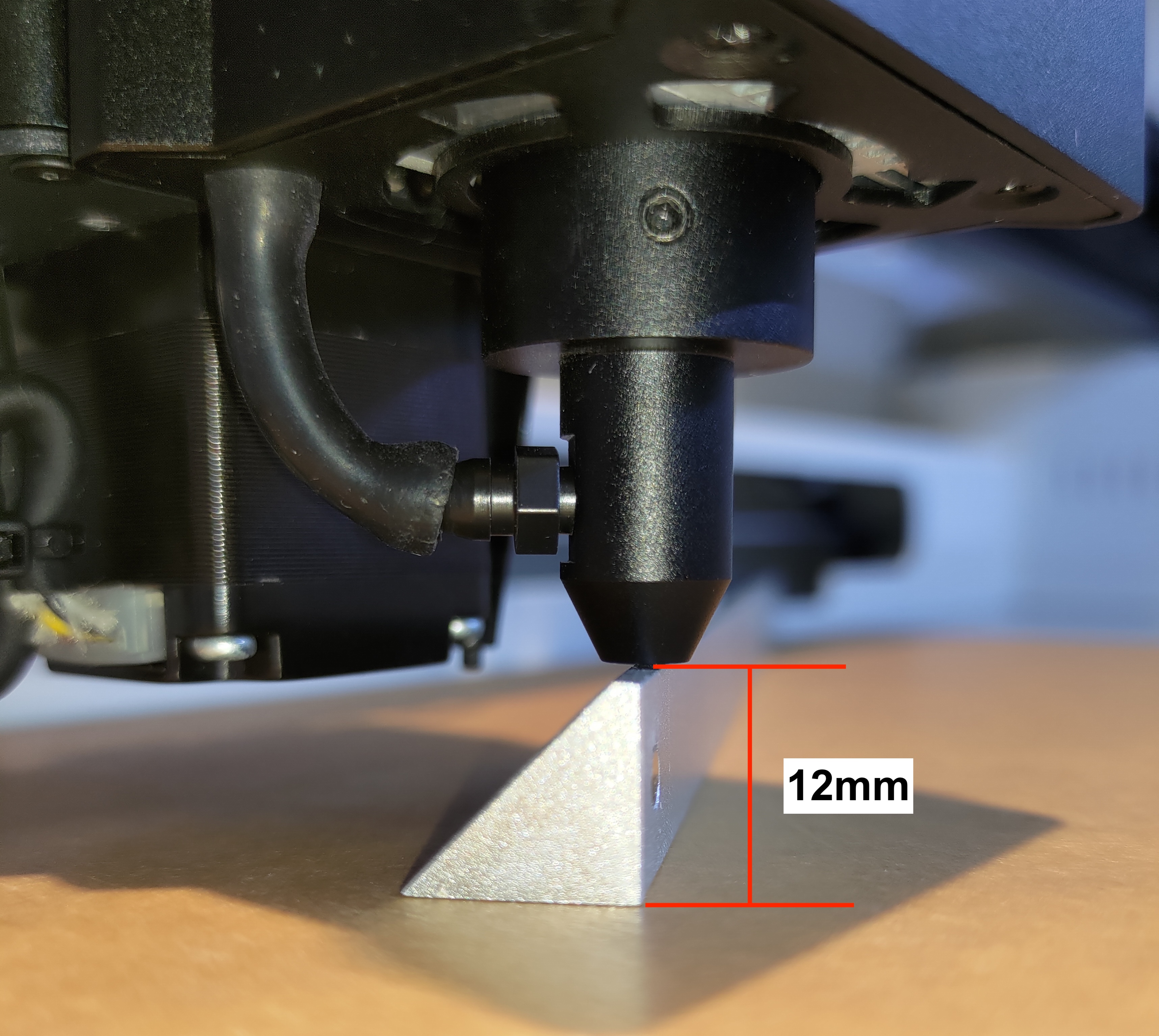

De standaard focusafstand is 12mm. (De afstand tussen het mondstuk van de lasermodule en het werkstuk), en één zijde van het driehoekige prisma is ontworpen om 12mm te zijn, zodat het als afstandsmeetinstrument kan worden gebruikt.
Raadpleeg deze pagina voor gebruiks- en meetmethoden: Focusafstand aanpassing (Ador)
