2-5 Camerakalibratie (Diodelaser)

Beschrijving

Dit artikel begeleidt u door het proces van het uitvoeren van een camerakalibratie.
Houd er echter rekening mee dat deze pagina alleen bedoeld is voor de 10W en 20W Diode Lasermodule.

Voor andere modules, raadpleeg:

- Ador - Kalibratie van de Printmodule
- Ador - Kalibratie van de 2W Infrarood Lasermodule

Wanneer Camerakalibratie Nodig is
1. Bij het eerste gebruik van de machine.
2. Wanneer de machine is verplaatst.
3. Wanneer er een verschil is tussen het cameravoorbeeld en de daadwerkelijke graveerpositie.
4. Foutcode #803 duidt er meestal op dat de camerakalibratie is uitgevoerd met de oude kruiskalibratie (terwijl de huidige methode een 8-punts kalibratie gebruikt). U dient de camerakalibratie opnieuw uit te voeren.

Opmerking:
Camerakalibratie is vereist voor het eerste gebruik van de cameravoorbeeldfunctie.

Stap 1 - Bevestig de Versie van Beam Studio en Firmware

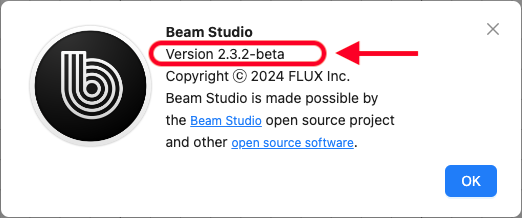

Vereiste softwareversie: Beam Studio 2.3.2 of hoger.

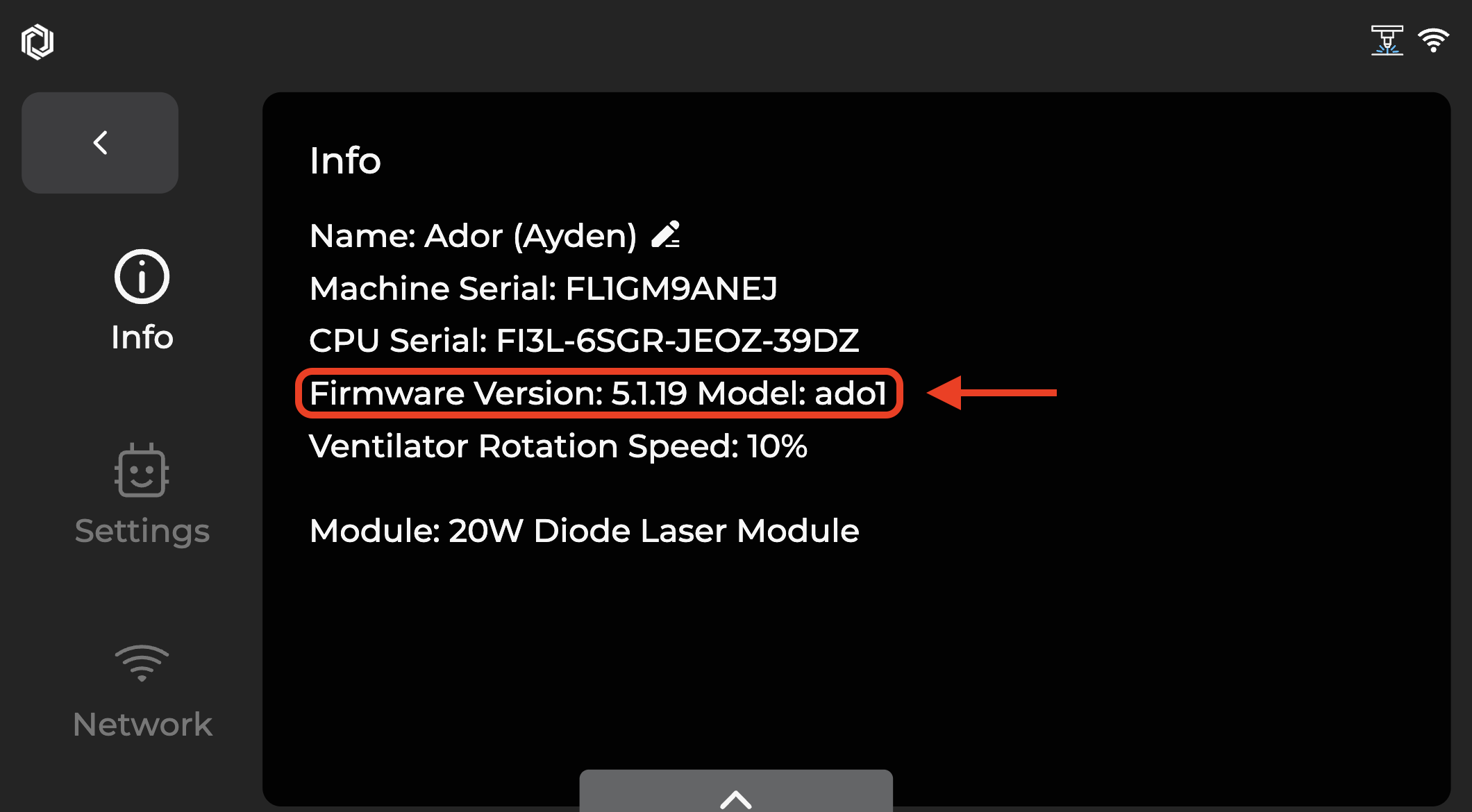

Vereiste firmwareversie: 5.1.19 of hoger.

Stap 2 - Voorbereiding

Benodigde Materialen:

A4 wit papier (door de gebruiker te verstrekken)
6mm of 20mm hout (door de gebruiker zelf te voorzien)
Afplaktape (door de gebruiker zelf te voorzien)
Driehoekig prisma (in de accessoiredoos)

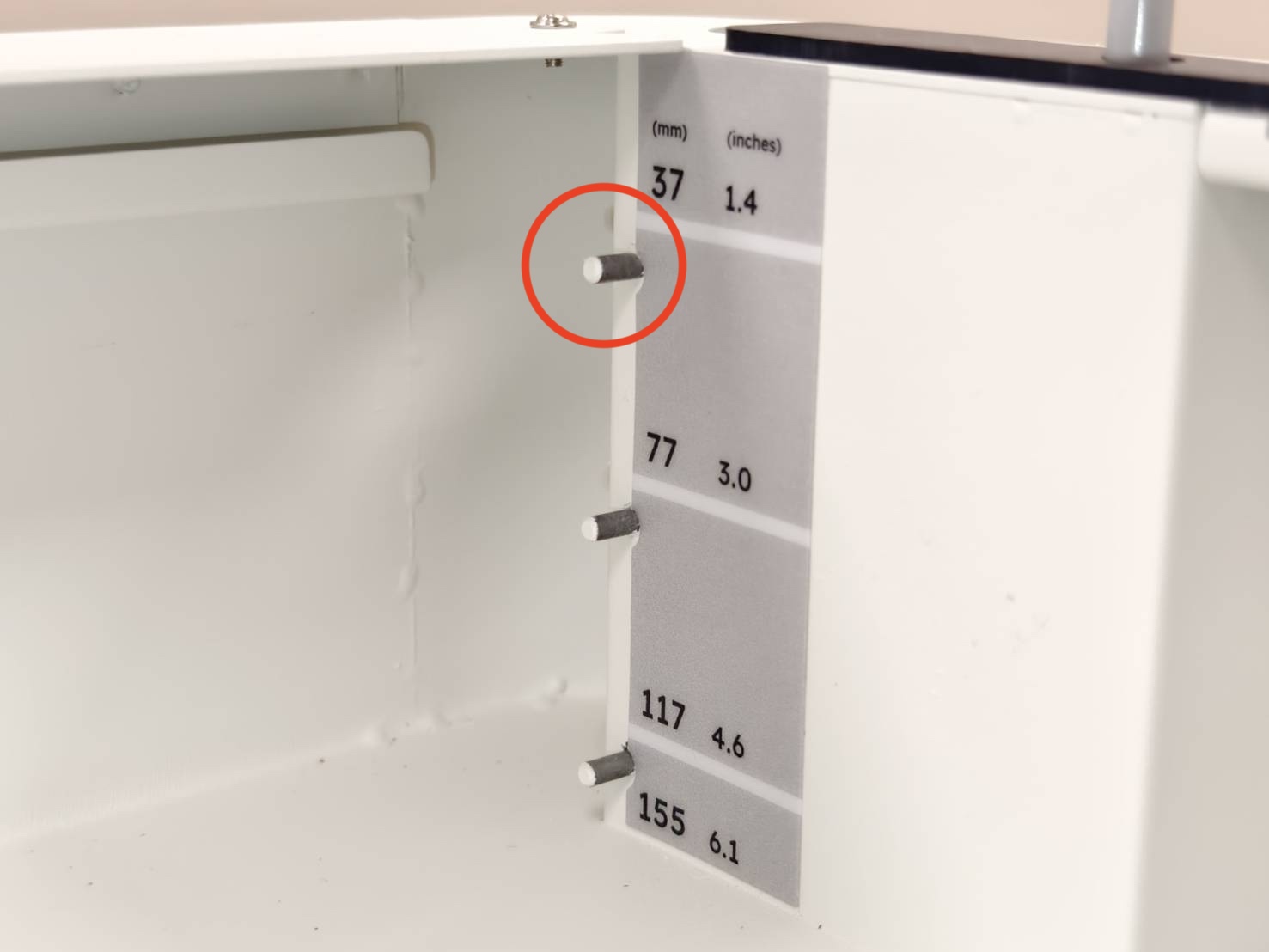

⚠︎ Als er een verhogingsplaat is geïnstalleerd, plaats dan de honingraatplaat op het bovenste niveau.

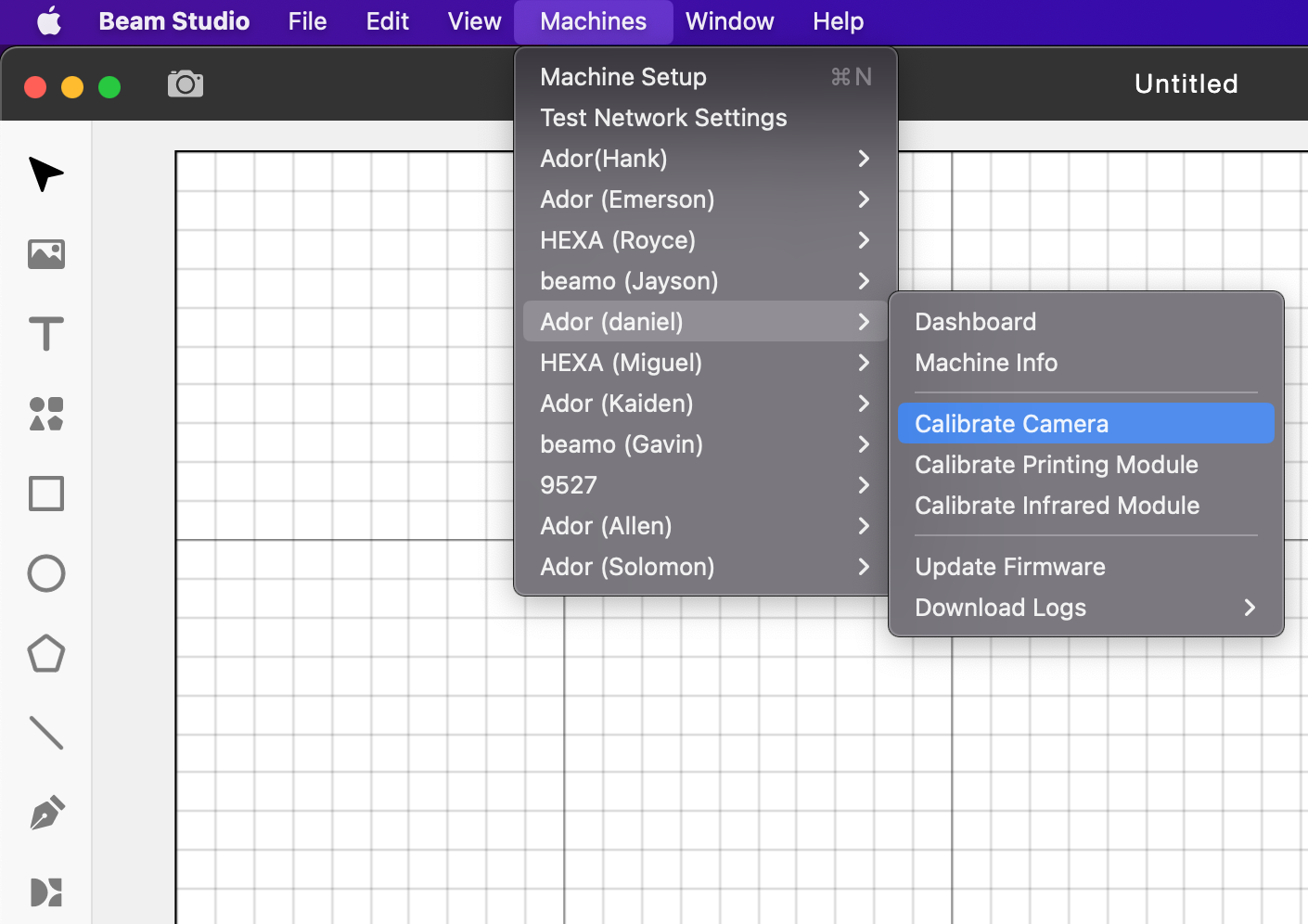

Stap 3 - Sluit de machine aan en voer camerakalibratie uit

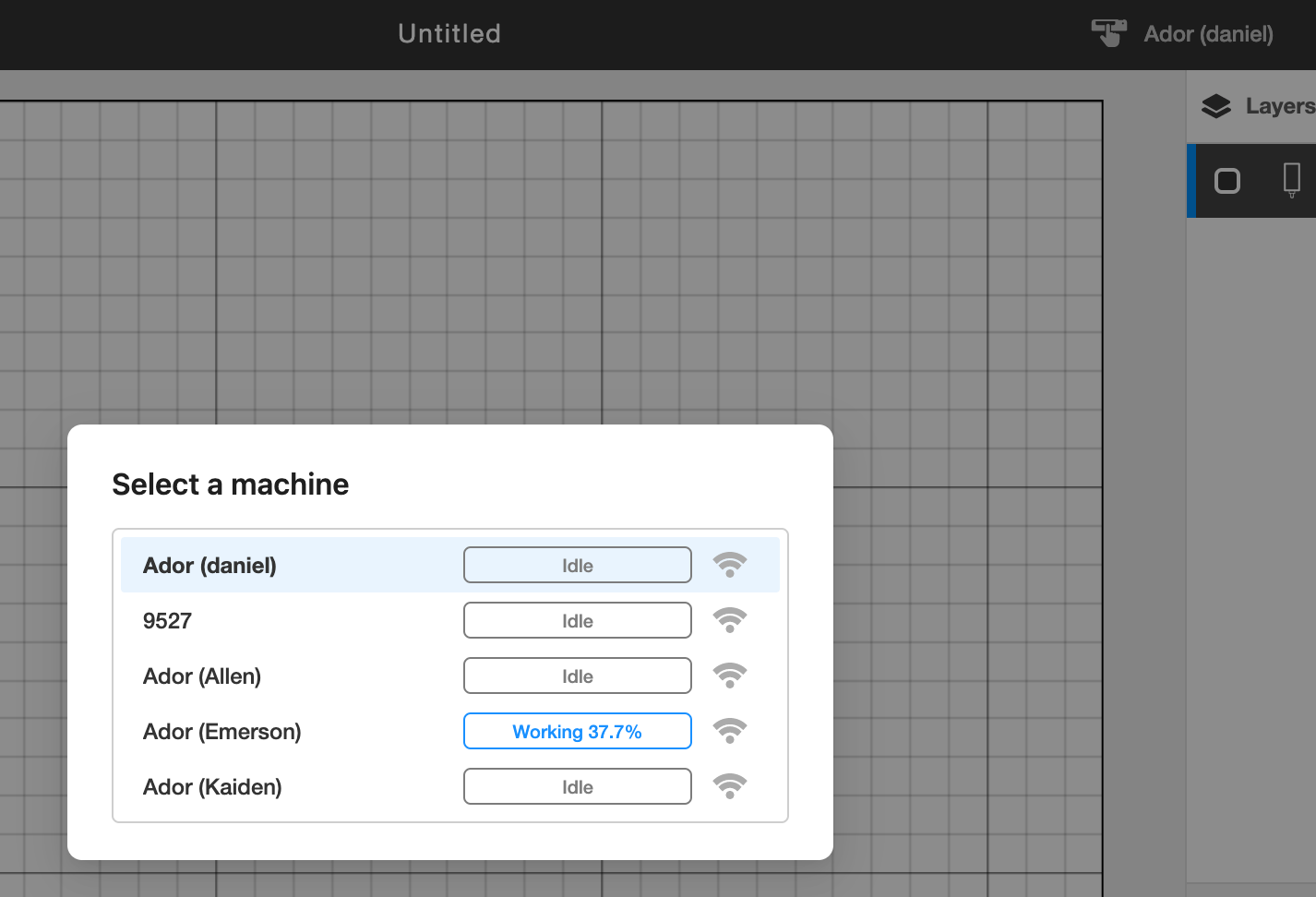

Kies de naam van de machine die u wilt gebruiken.

Stap 4 - Plaats wit papier

⚠︎ Let op: Voor een nauwkeurige kalibratie van de onderkant, plaats papier in plaats van andere materialen.

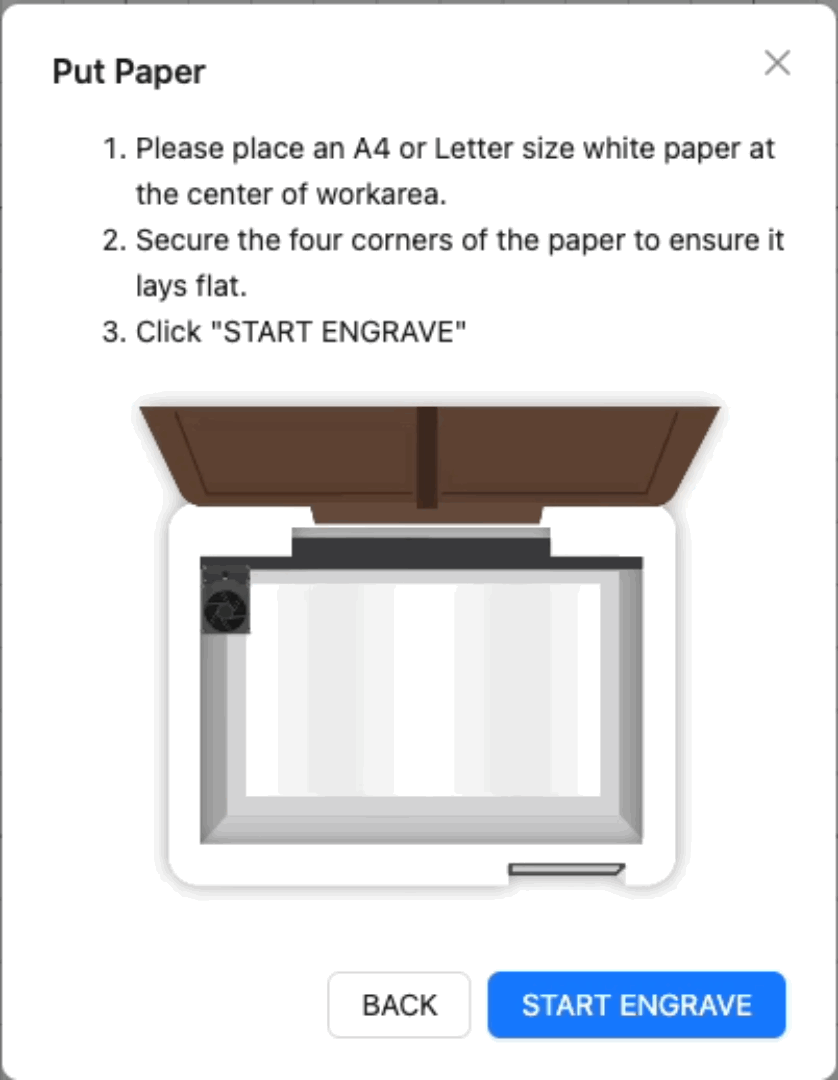

Plaats een A4 of letter-formaat wit papier in het midden van het werkgebied en zet de vier hoeken van het papier vast om ervoor te zorgen dat het plat ligt.

Stap 5 - Kalibratie-afbeelding tekenen

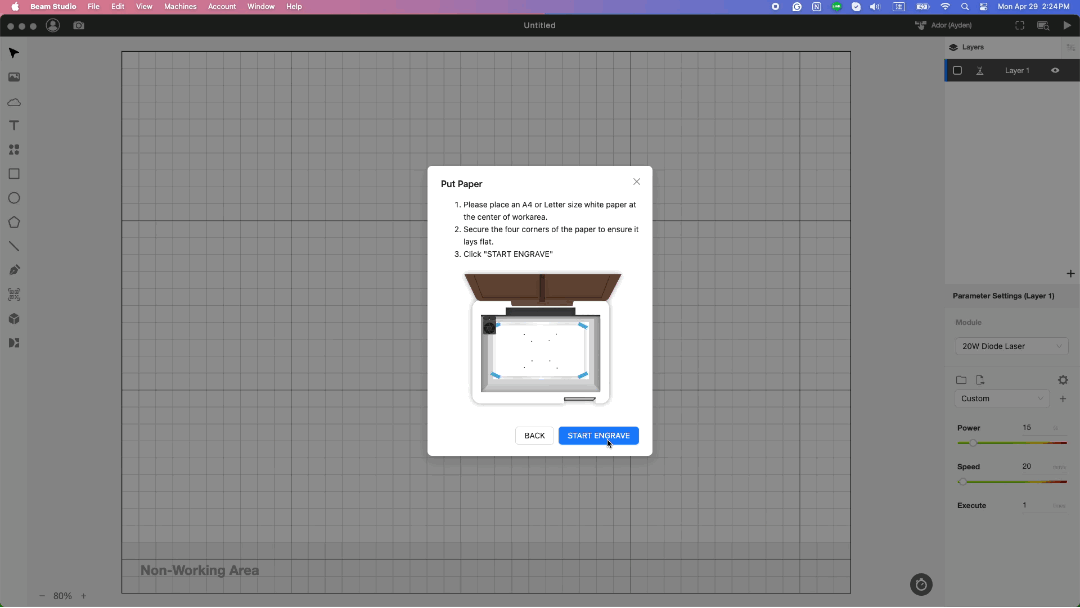

Klik op "START GRAVEREN" om de kalibratie-afbeelding te tekenen.

Stap 6 - Uitlijnmarkeerpunten

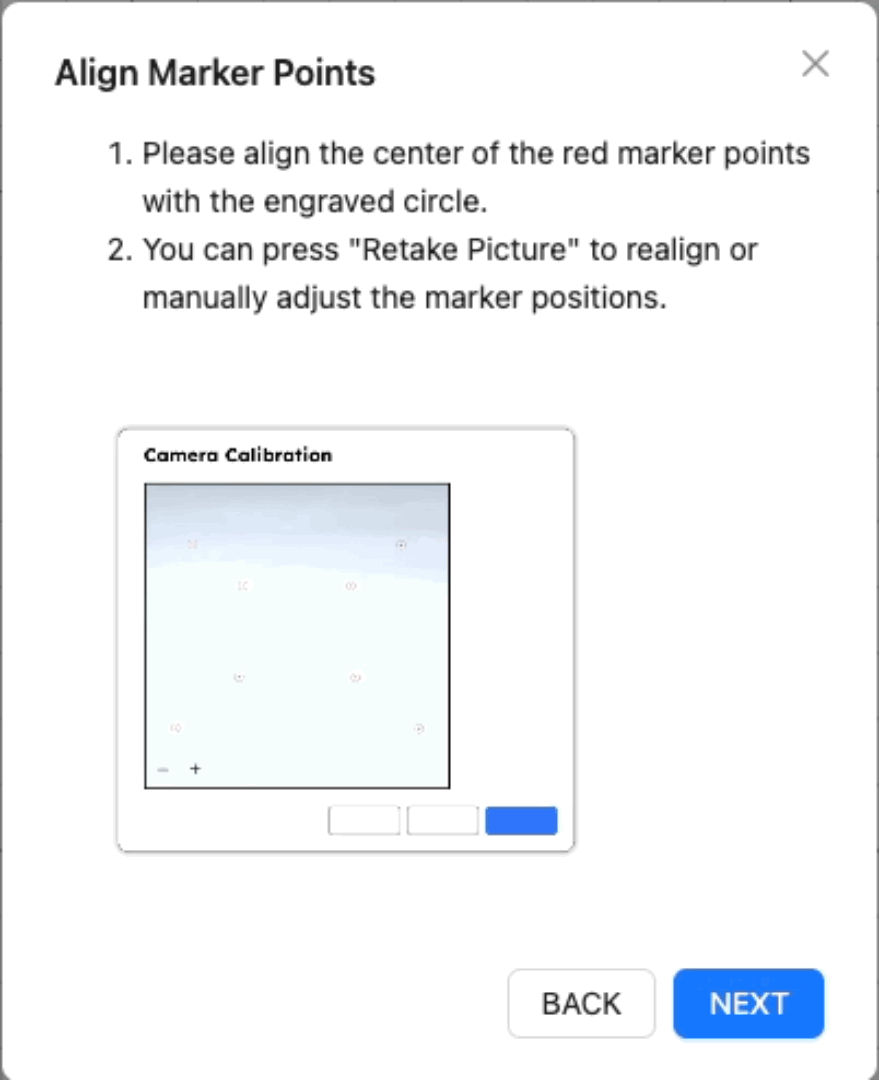

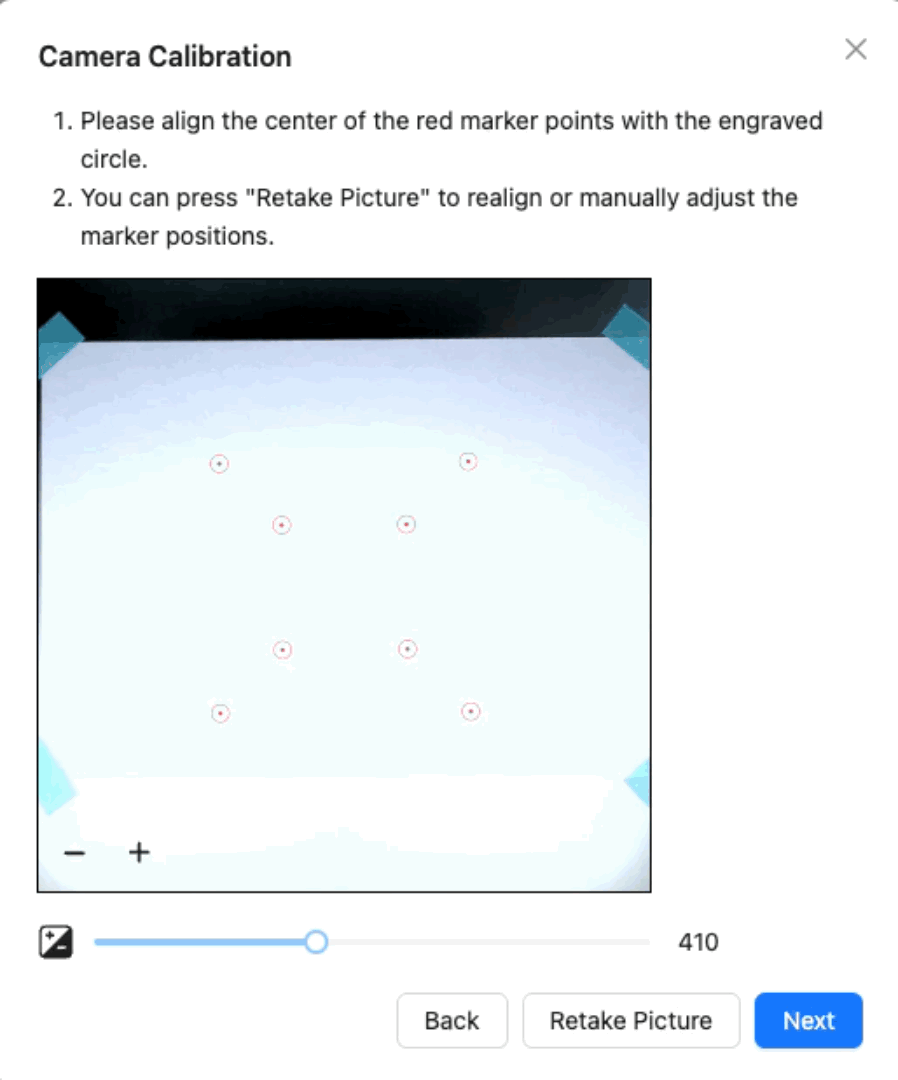

Lijn het midden van de rode markeerpunten uit met de gegraveerde cirkel.

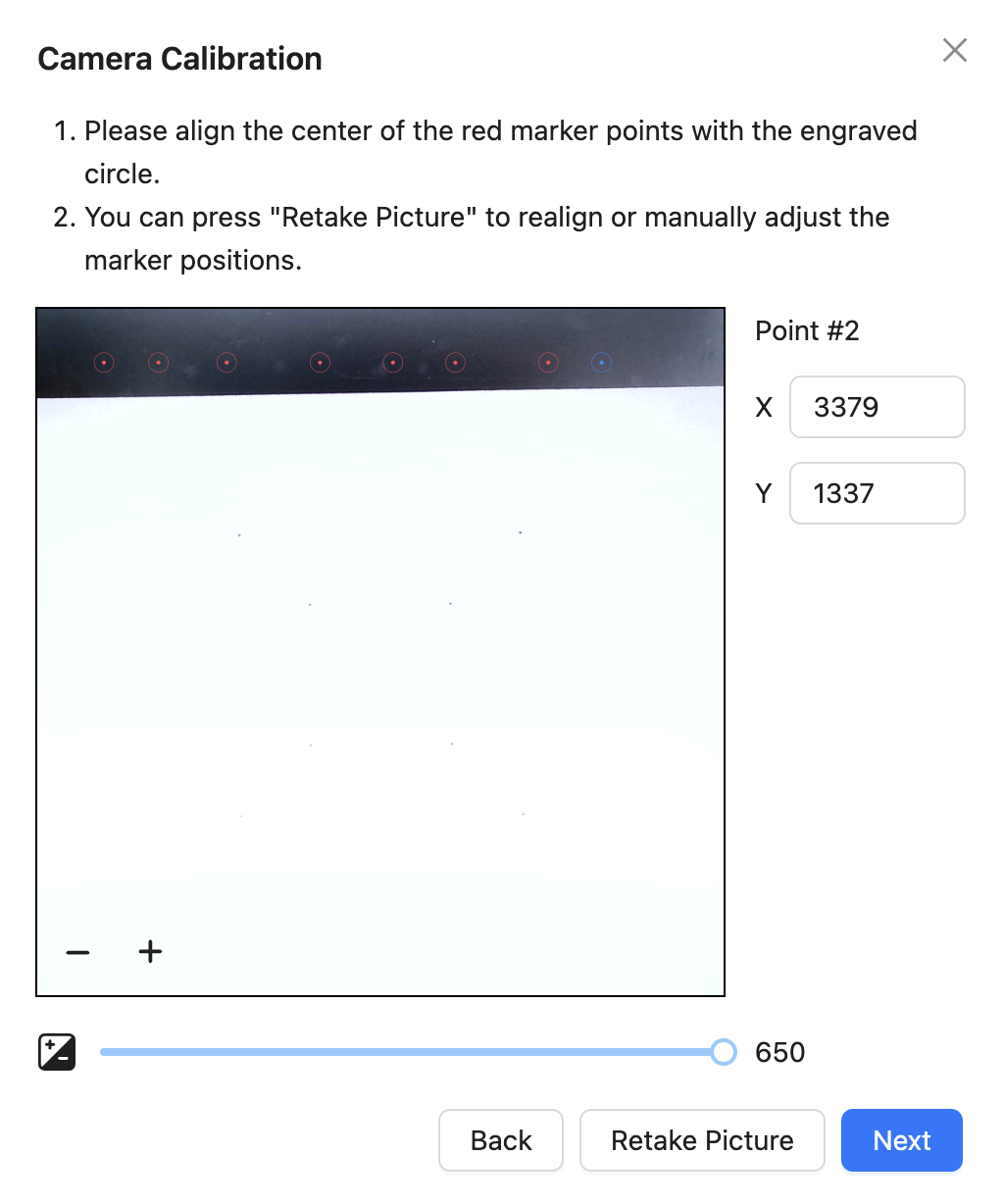

Als de punten zich allemaal aan de boven- of onderkant bevinden, volg dan de onderstaande stappen om aan te passen.

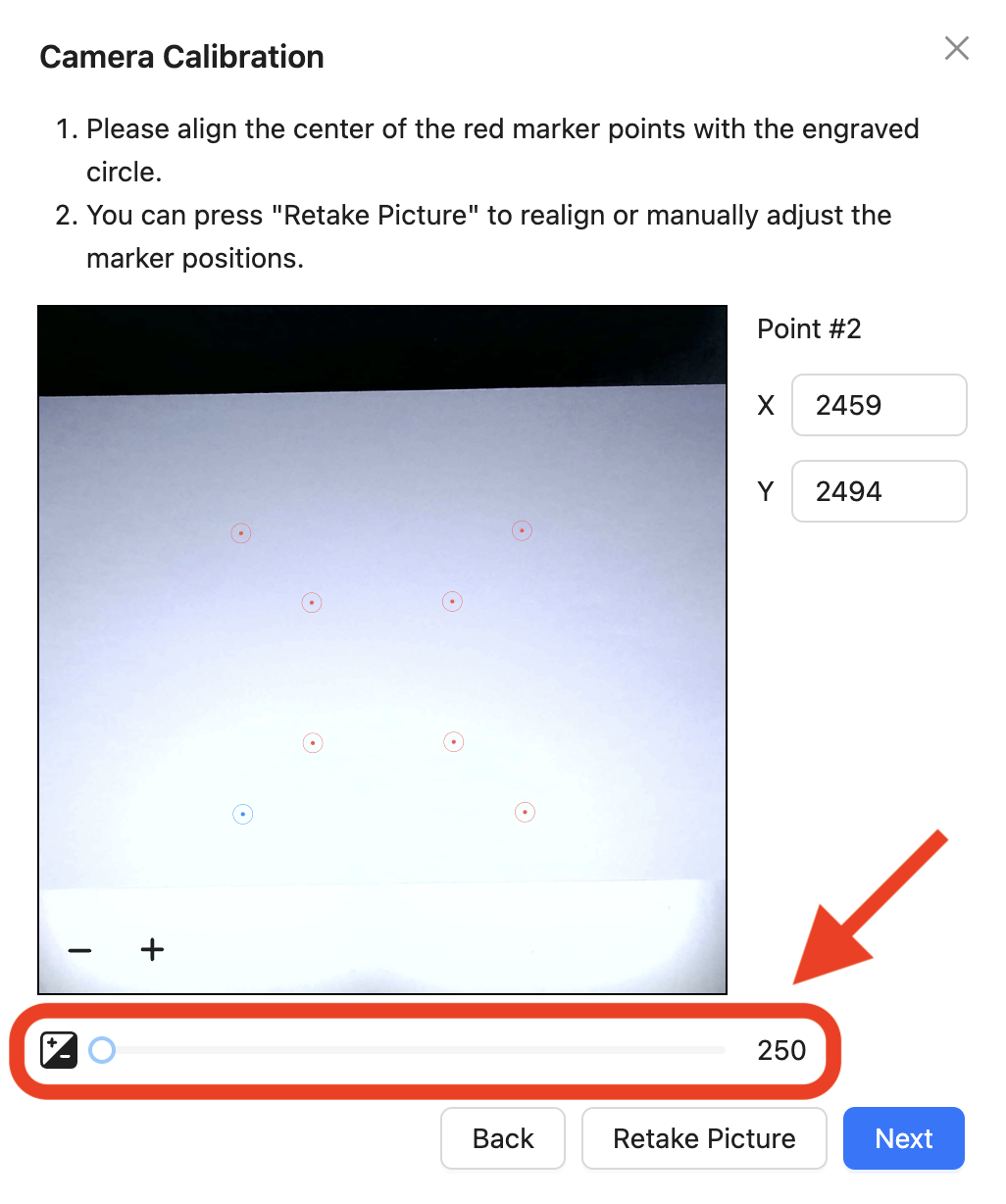

1. Pas de dekking aan naar de laagste waarde, 250.

2. Als de punten nog steeds niet worden herkend, verplaats de punten dan handmatig om uit te lijnen.

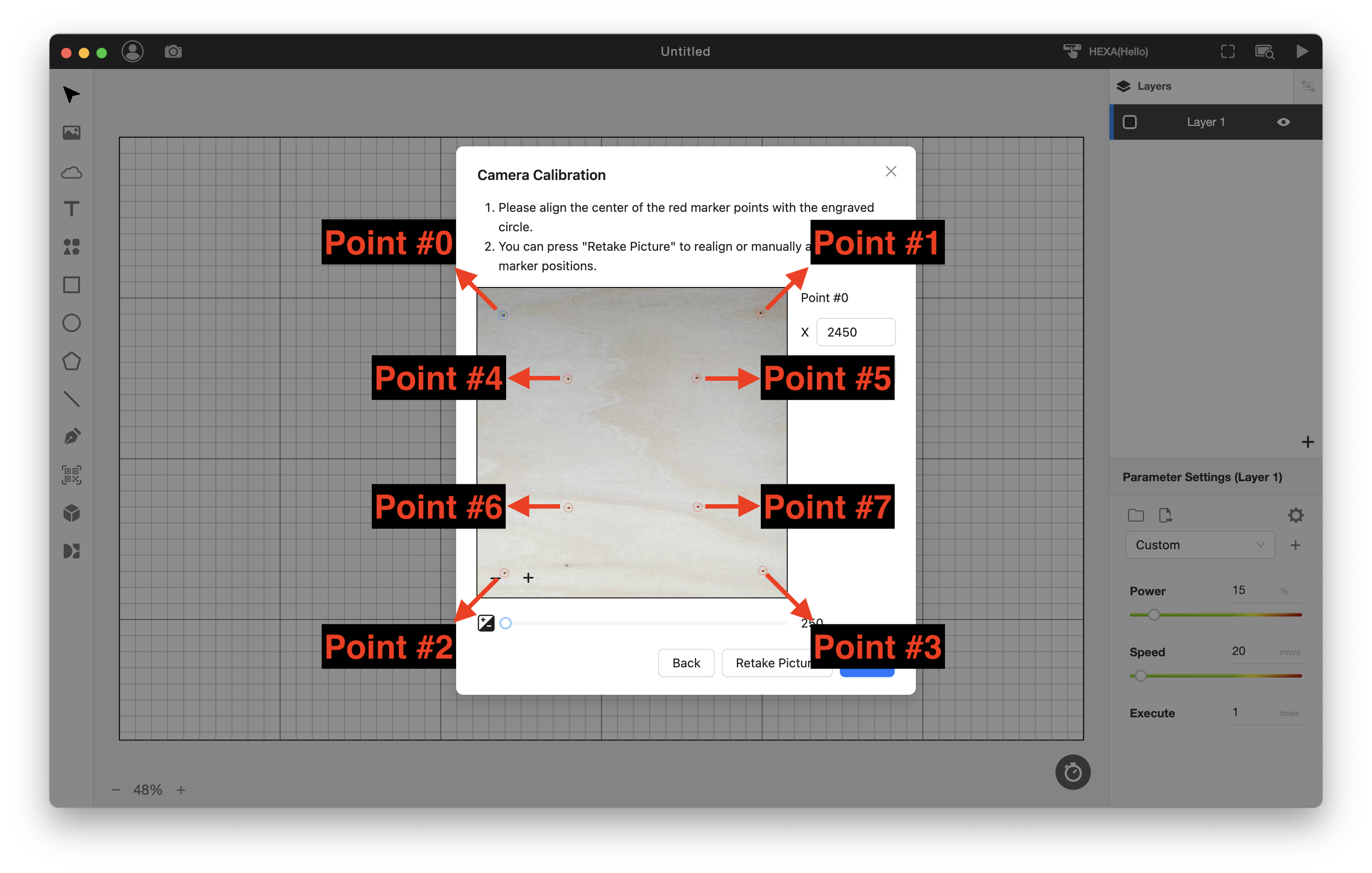

Hier is de volgorde van de punten.

Stap 7 - Plaats een hout

⚠︎ Let op: Voor een nauwkeurige kalibratie van de bovenkant, zorg ervoor dat het hout tot 20mm is verhoogd.

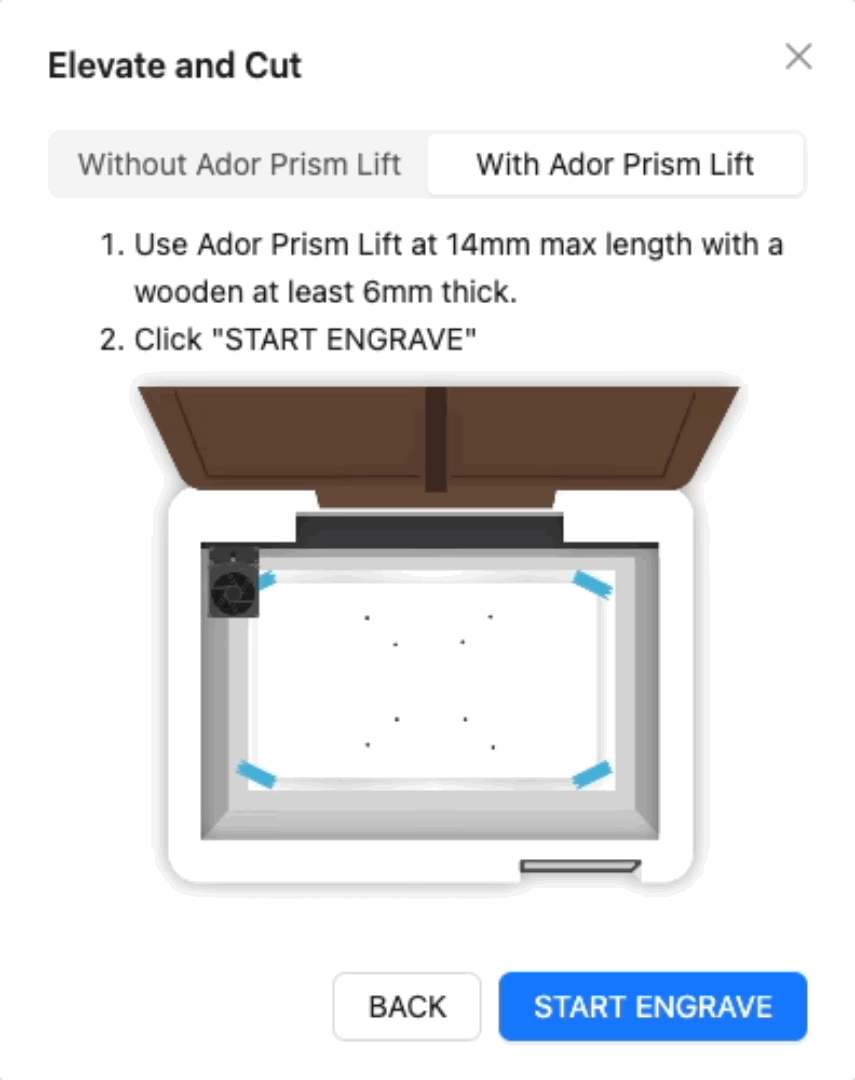

Gebruik Ador Prism Lift op maximaal 14mm lengte met een hout van minimaal 6mm dik.

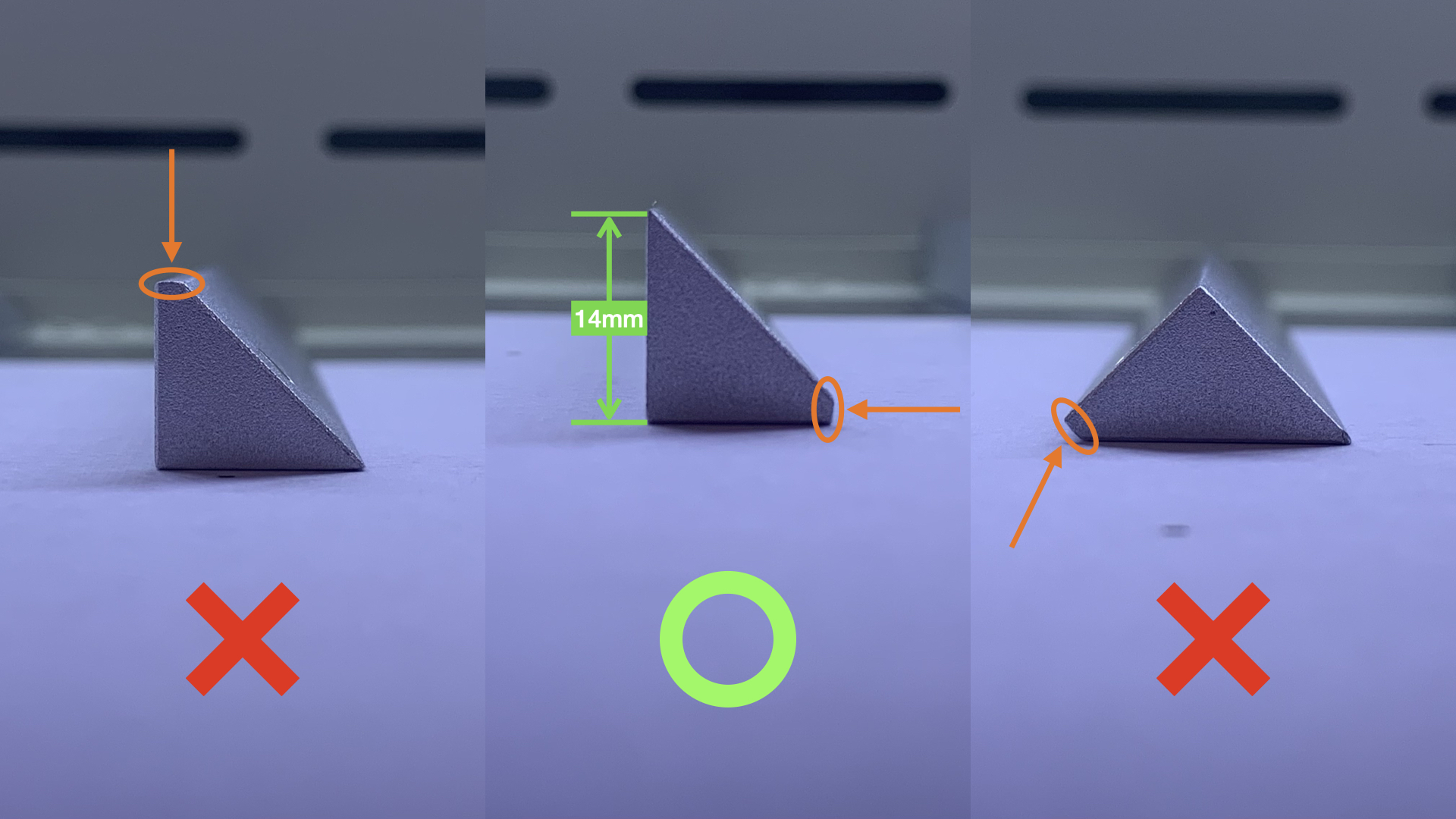

Zorg ervoor dat de Ador Prism Lift zodanig is geplaatst dat deze 14mm hoog is.

Plaats een A4 of letter-formaat lichtgekleurd hout in het midden van de werkruimte, verhoogd tot 20mm.

Stap 8 - Kalibratie-afbeelding tekenen

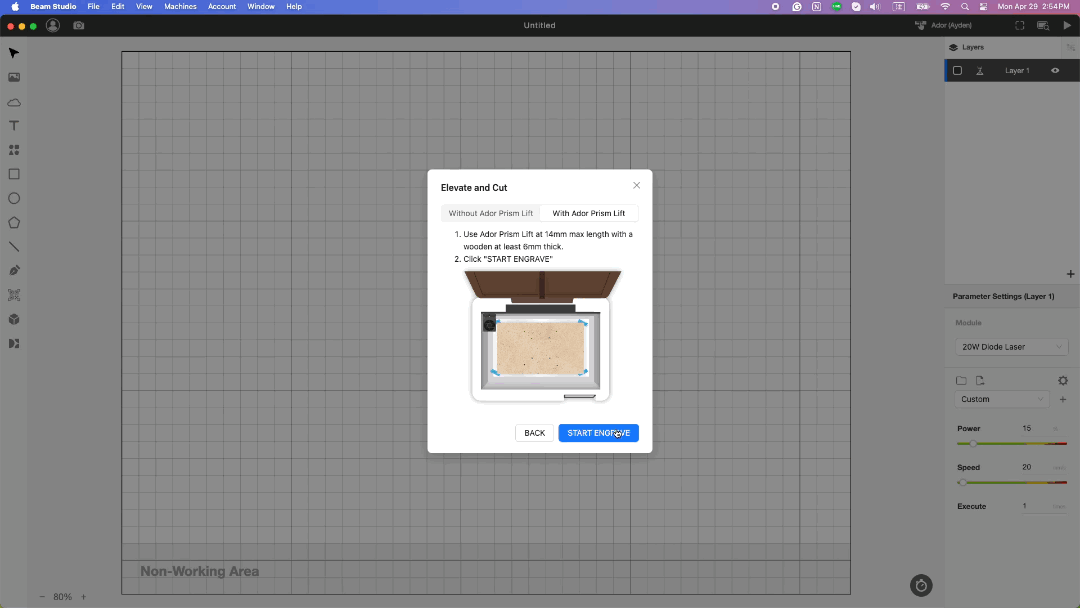

Klik op "START GRAVEREN" om de kalibratie-afbeelding op het hout te tekenen.

Stap 9 - Uitlijnmarkeerpunten

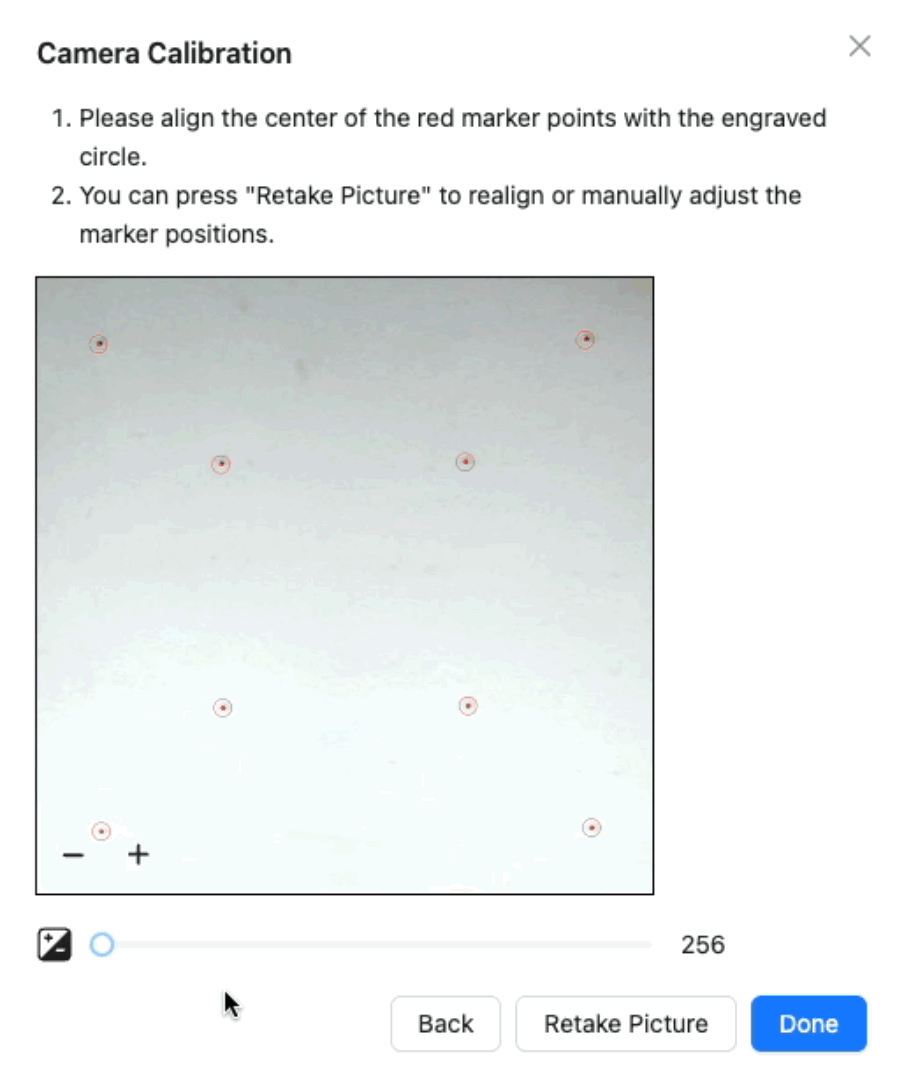

Lijn het midden van de rode markeerpunten uit met de gegraveerde cirkel.

Als de punten zich allemaal aan de boven- of onderkant bevinden, volg dan de onderstaande stappen om aan te passen.

1. Pas de dekking aan naar de laagste waarde, 250.

2. Als de punten nog steeds niet worden herkend, verplaats de punten dan handmatig om uit te lijnen.
Hier is de volgorde van de punten.
