3-2 Kurvegravering

Egnede materialer

Den kan brukes på materialer som tre, matt akryl, tekstil og andre ikke-reflekterende og ugjennomsiktige materialer.

Reflekterende og gjennomsiktige materialer, som glass og blank akryl, kan resultere i dårlig fokusering på grunn av svak synlighet av rødt lys, noe som kan påvirke fokuseringsresultatene.

Begrensninger for kurvegravering

1. Høydeforskjell på gjenstanden

• Ved bruk av en 4 mm fokal lengde bør høydeforskjellen på gjenstanden være mindre enn 1,8 cm.
• Ved bruk av 16 mm brennvidde bør høydeforskjellen på objektet være mindre enn 3 cm.

• Det anbefales å bruke 16 mm brennviddemodus for gravering av dypere objekter. (Veiledning for bytte til 16 mm brennvidde.)

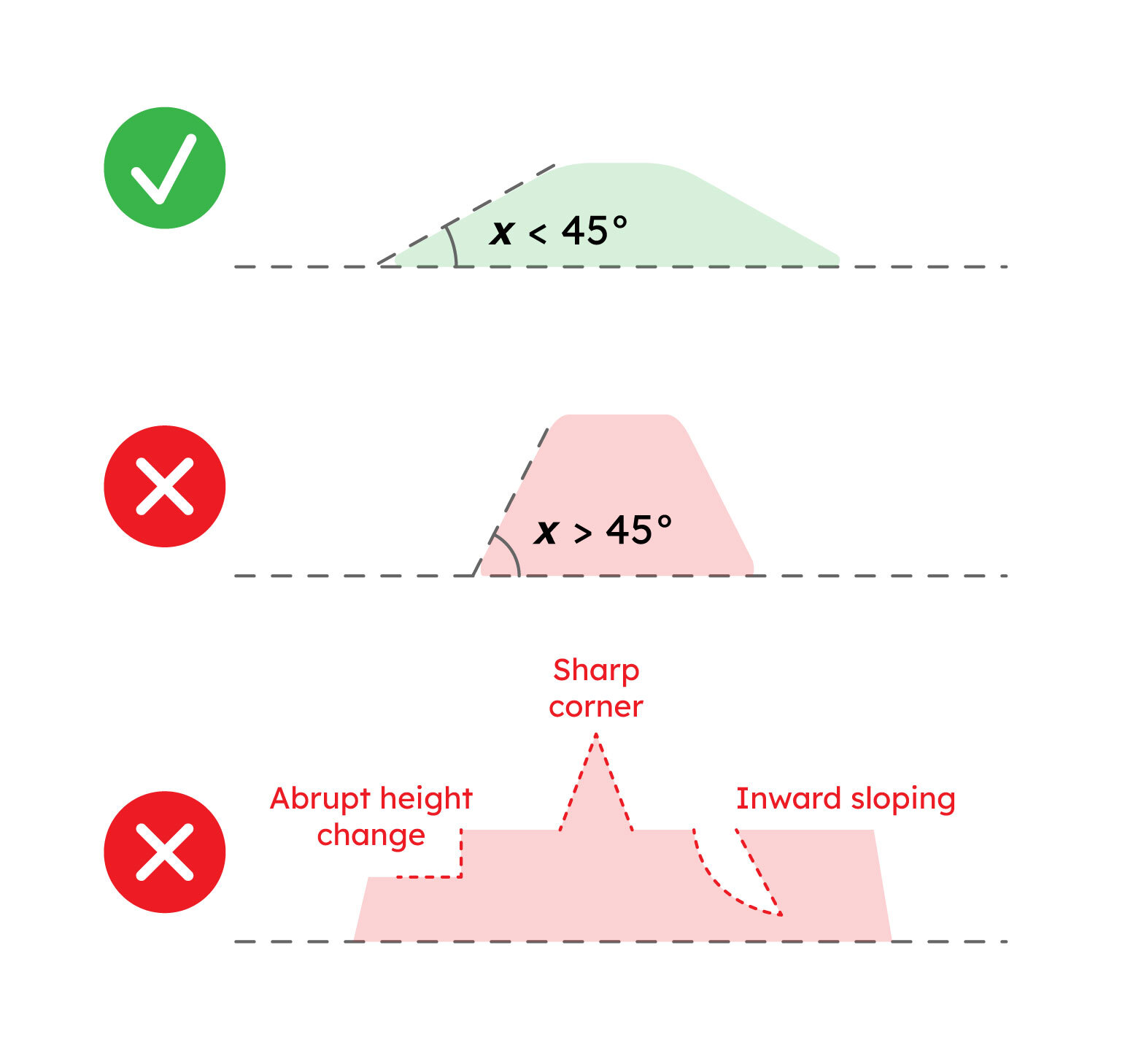

2. Gjenstandens hellingsvinkel

Helningsvinkelen på objektet bør være mindre enn 45°.

Unngå overflater med bratte, raske fall.

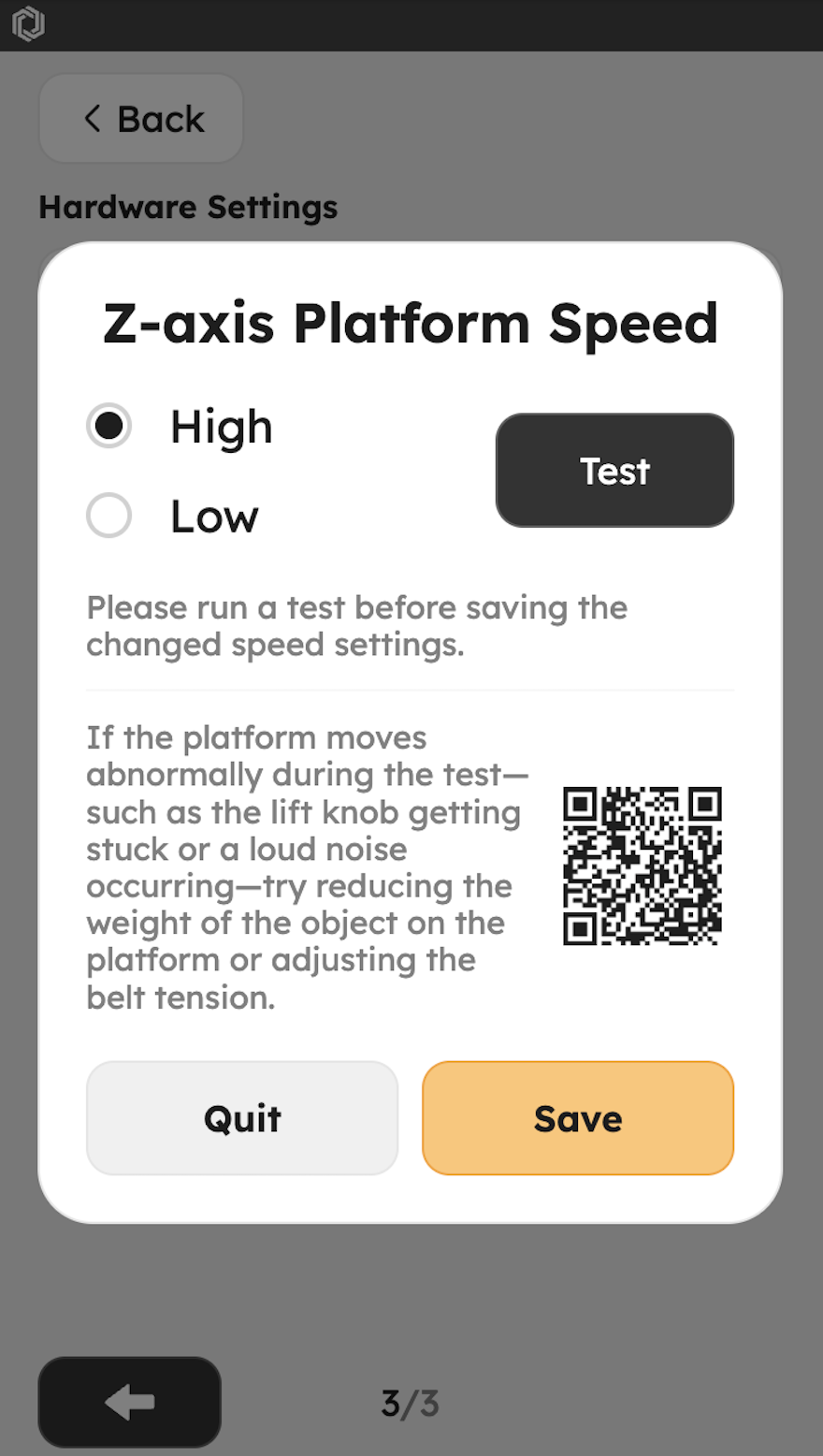

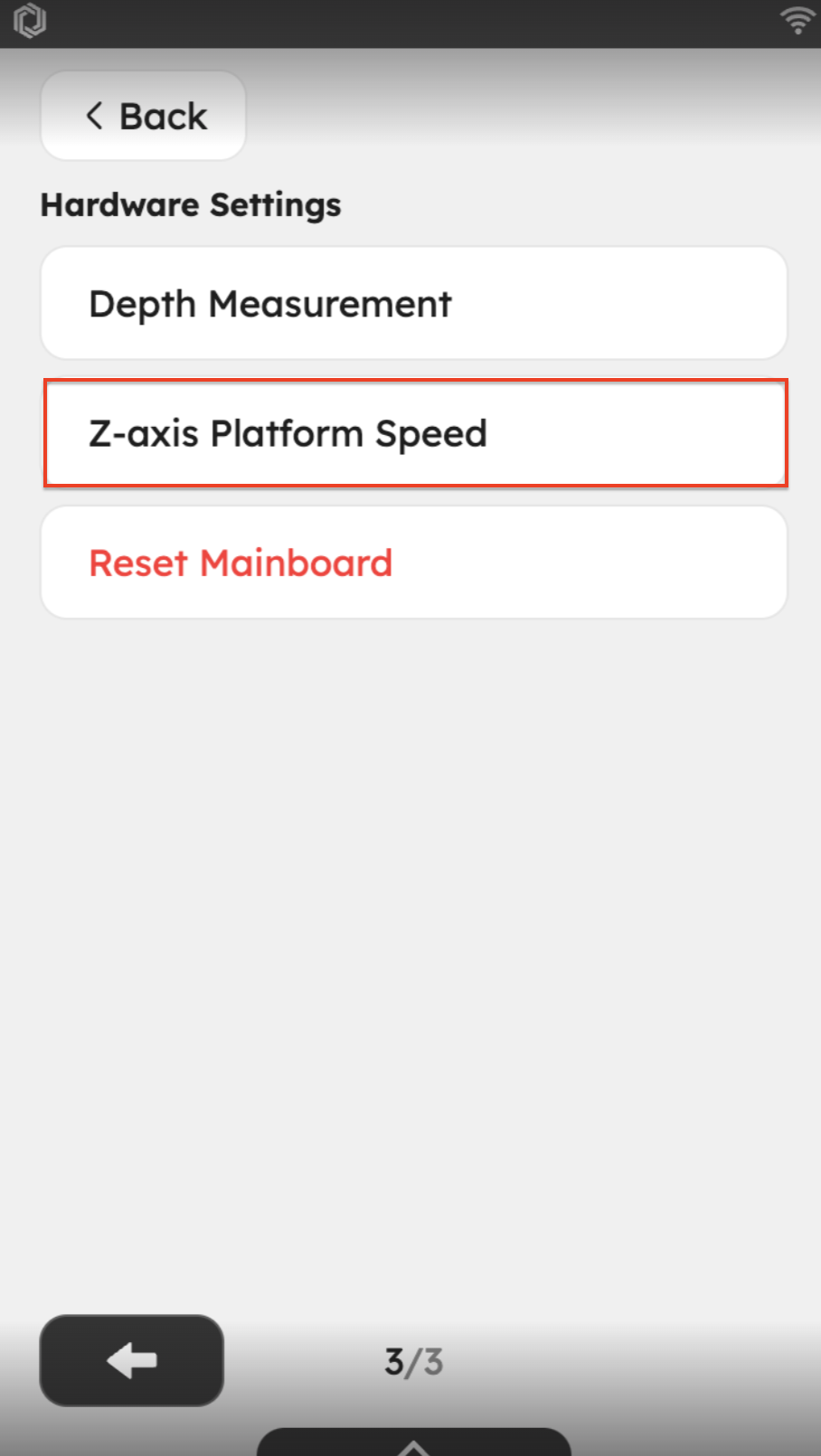

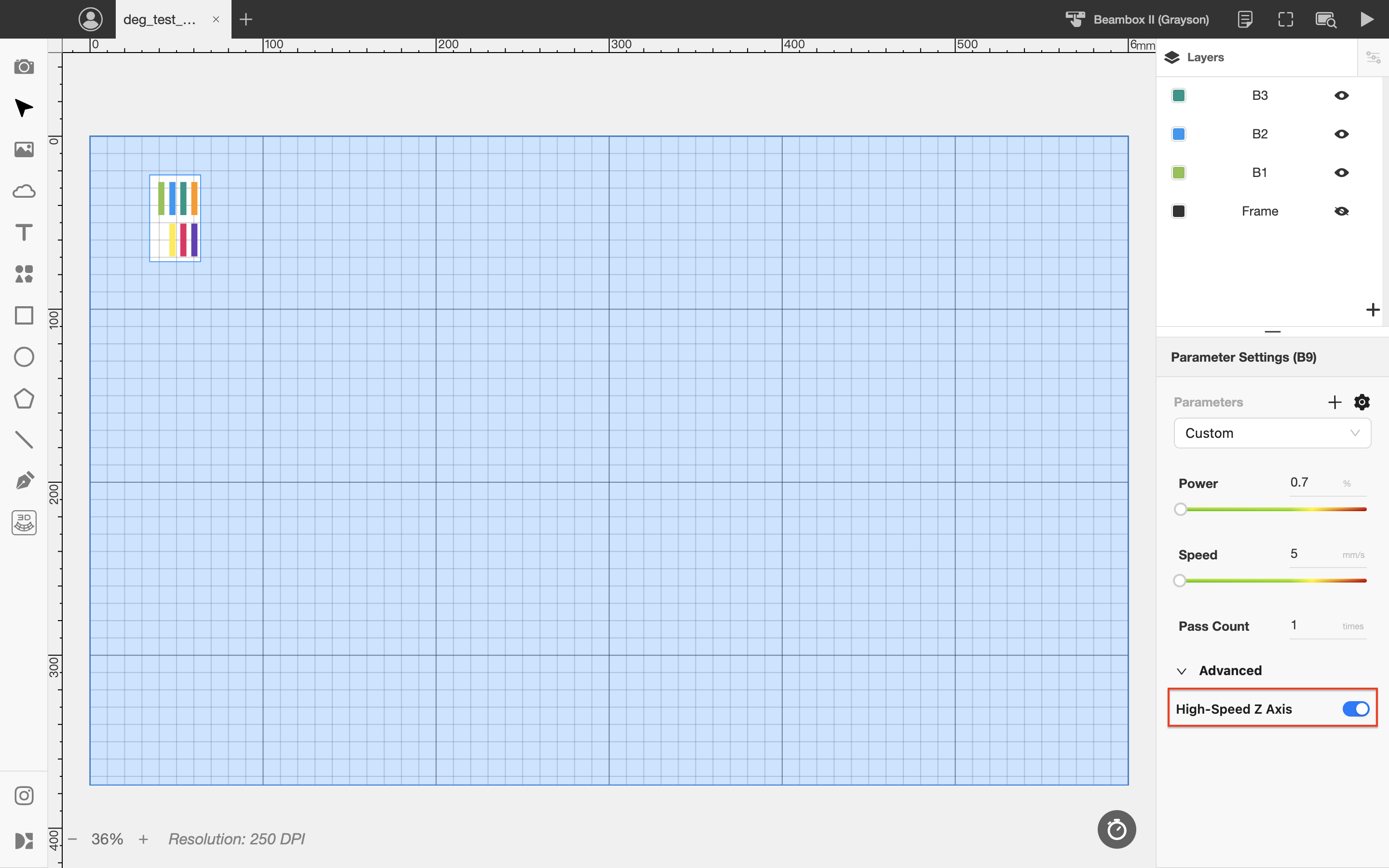

3 Høyhastighets Z-akse (lagt til i v2.5.0)

Høyhastighets Z-aksen er et alternativ designet for å akselerere Z-aksebevegelsen. Når den er aktivert, tillater den høyere hastighetsparametere, noe som betydelig reduserer den totale graveringstiden for buede overflater. På grunn av justeringer i akselerasjon og retardasjon ved høye hastigheter kan det imidlertid forårsake ujevnheter i graveringsdybde eller horisontale striper.

Derfor anbefales det å gjennomføre en test før du fortsetter med den endelige graveringen når du bruker høyhastighets Z-aksen.

4. Graveringshastighet og anbefalte parametere

Kurvegraveringen vil være begrenset til en maksimal hastighet på 50 mm/s.
Anbefalte parametere er som følger:

5. Ikke anbefalt å bruke "Nåværende posisjon"

Ved kurvegravering må den målte fokusverdien nøyaktig samsvare med de korrekte relative koordinatene for å forhindre dårlige graveringsresultater eller potensielle kollisjoner med arbeidsstykket. Derfor anbefales det å unngå å bruke "Nåværende posisjon"-gravering.

Hvis du må bruke den, sørg for at laserhodet er nøyaktig posisjonert ved startpunktet for laserbanen.

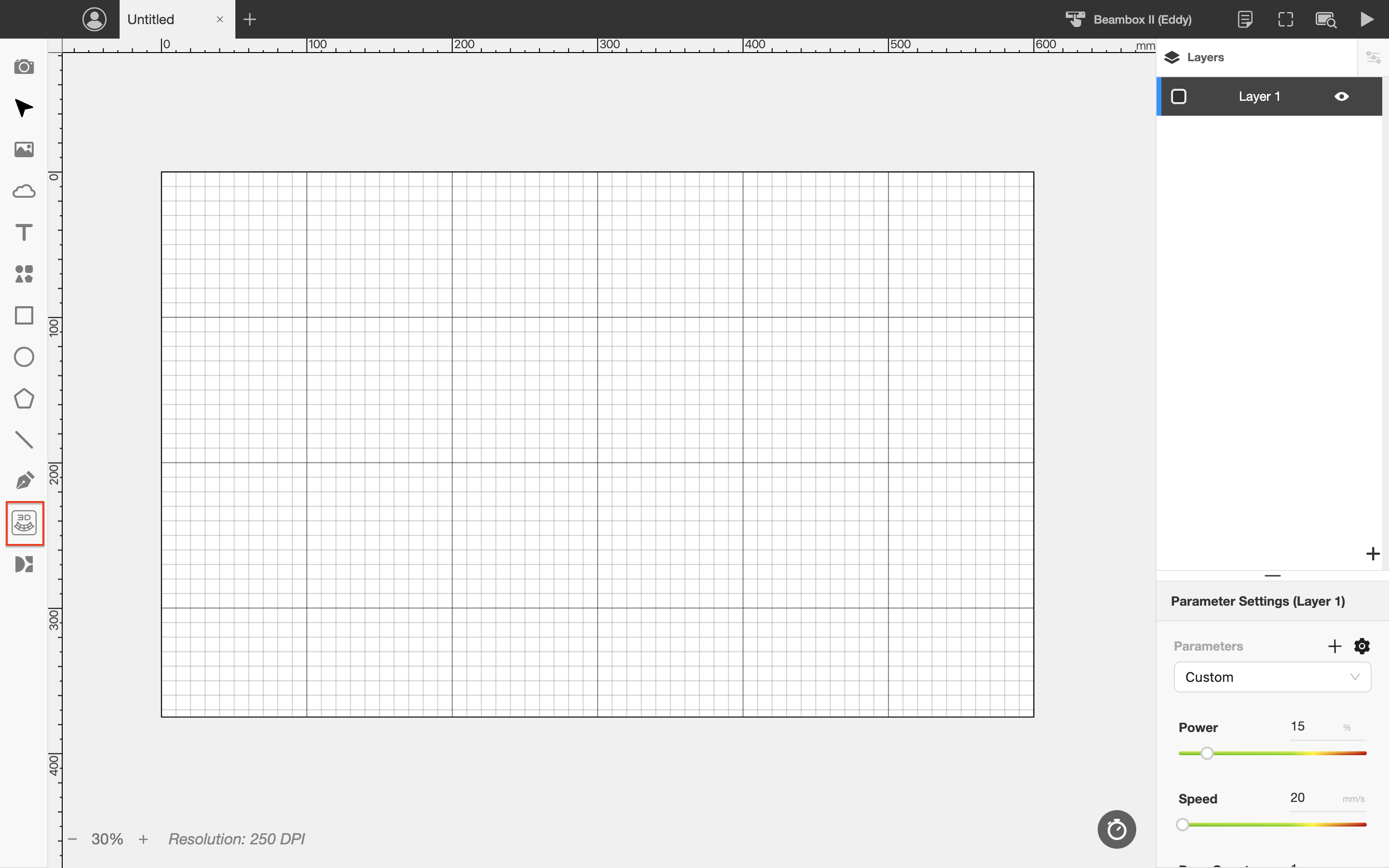

1. Klikk på ikonet for overflategraving for å gå inn i modus for overflategraving.

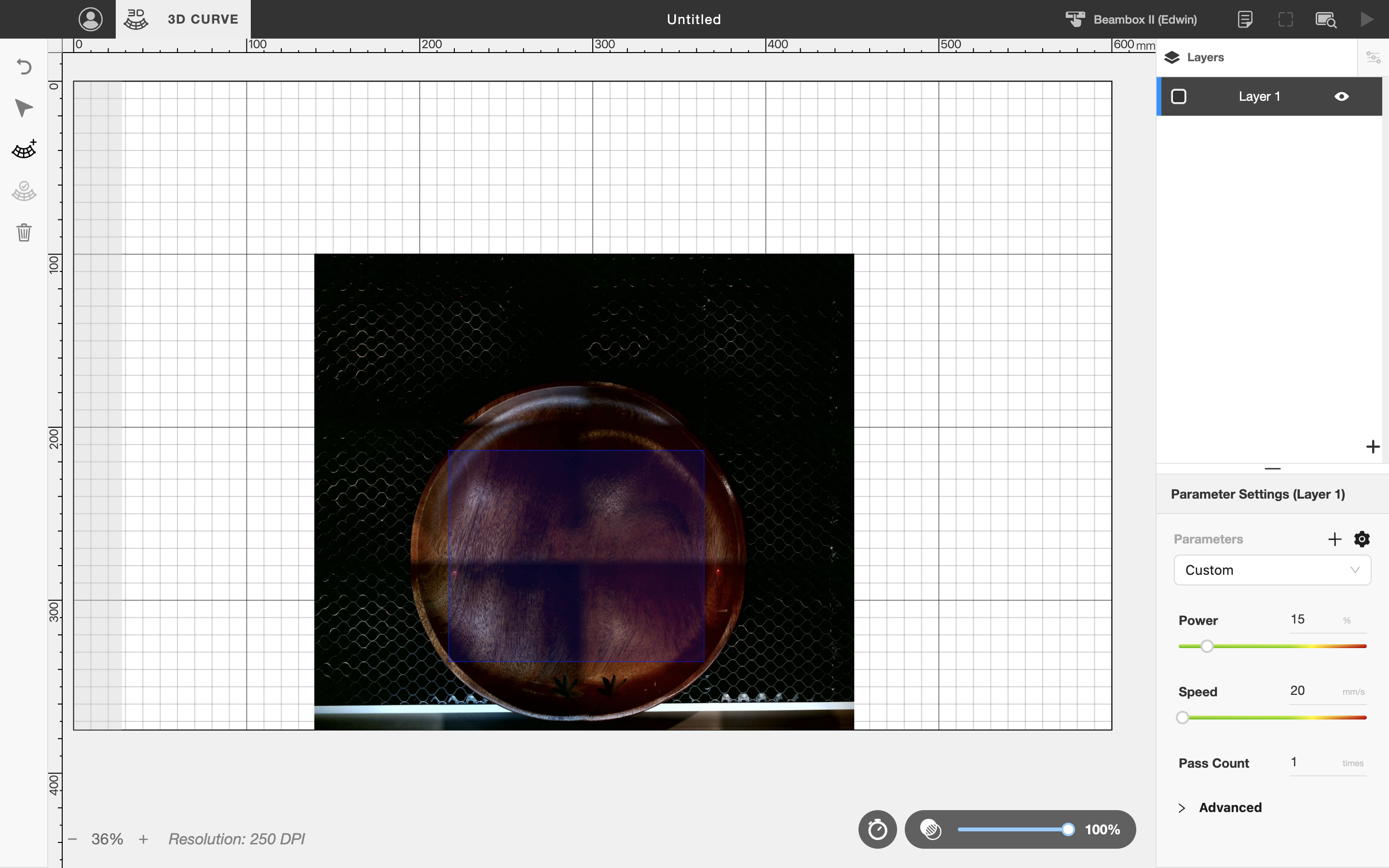

2. Velg området du ønsker å gravere

   På grunn av betydelige posisjonsfeil ved bruk av 16 mm brennviddemodus for å ta bilder, anbefaler vi å bruke 4 mm brennviddemodus i stedet. Alternativt kan du bruke rammeforhåndsvisningen for å estimere posisjonen for kurvegravering.

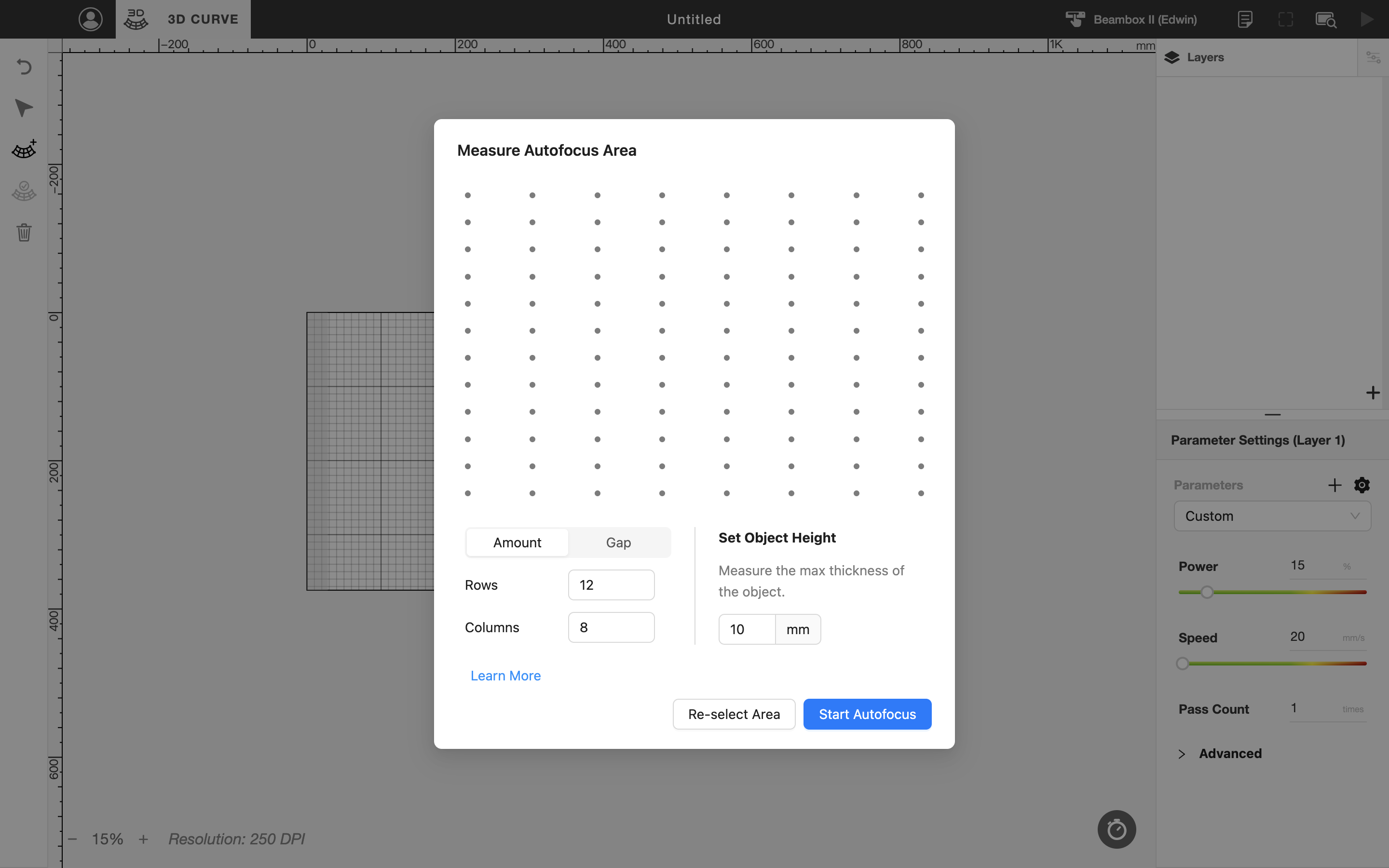

3. Velg fokuspunkter og angi objekthøyde

   Du kan velge antall fokuspunkter. Høyere fokustetthet gir en mer detaljert overflatemodell, men øker fokuseringstiden.

   Vennligst angi maksimal høyde på graveringsgjenstanden for å beregne et sikkert bevegelsesområde for Z-aksen og forhindre kollisjoner under drift.



4. Hent referansepunkter

   Før du starter fokusering, må du hente referanseverdien. Senk fokusproben, flytt den til det høyeste punktet på graveringsobjektet, og trykk på bekreft for å fokusere.

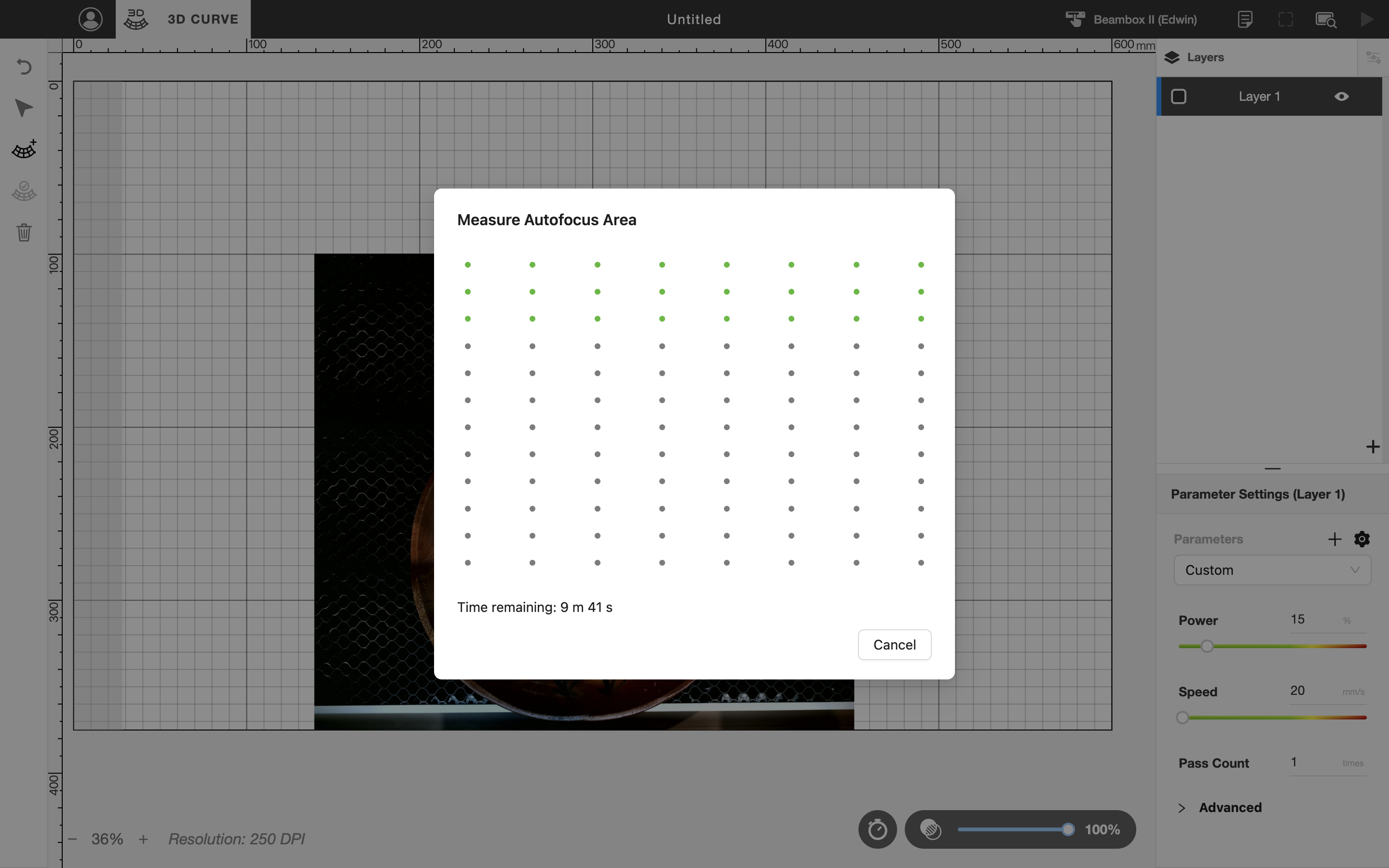

5. Start fokusering

   Etter å ha hentet referansepunkter, vil laserhodet nullstilles og starte den røde lysfokuseringsprosessen. Under fokuseringen må du ikke lukke vinduet eller bruke kontrollpanelet for å unngå å avbryte prosedyren. Punkter som er vellykket fokusert blir grønne.

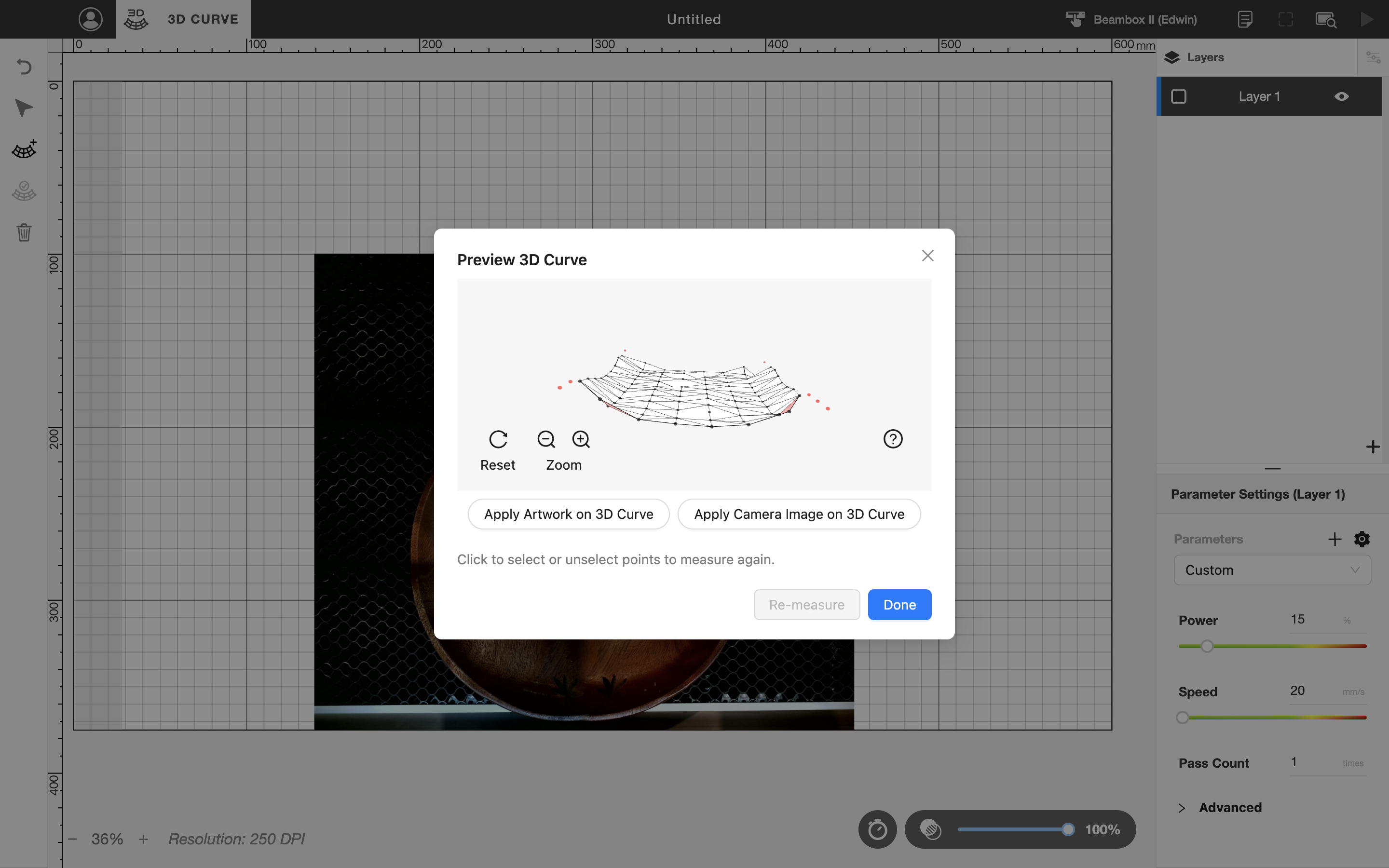

6. Fokusering fullført

   Etter at fokuseringen er fullført, vil en overflatemodell bli generert. Du kan dra og rotere den med musen for å bekrefte fokuseringsresultatene.
7. Bekreft fokuseringsresultater

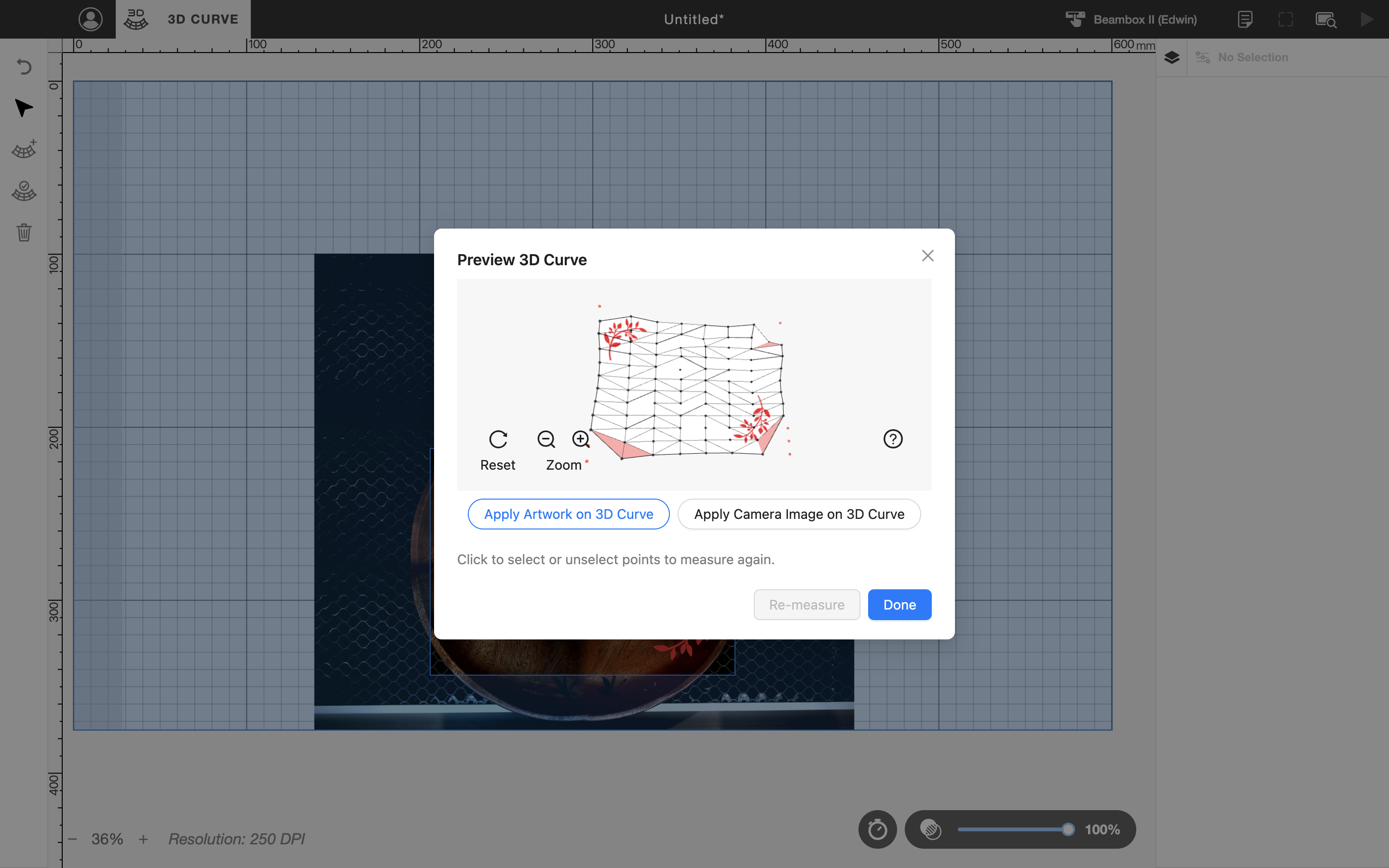

   Røde prikker indikerer fokuseringsfeil. Velg et mislykket fokuseringspunkt for å bekrefte årsaken til feilen.

   Vanlige fokuseringsfeil inkluderer "Feil ved måling av rødt lys" og "Objektet overskrider målbar avstand". Hvis du støter på en feil, vennligst sjekk:

   • Om fokuseringspunktet er for lavt, for eksempel fokusering på honeycomb-brettet.
   • Om den røde lysprikken er tydelig synlig uten å være uklar eller for svak.
   • Om det er omgivelseslys rundt maskinen som kan påvirke ytelsen til fokuseringen med rødt lys.

8. Refokuser

   Hvis du ønsker å refokusere på et bestemt punkt, zoom inn på designet og velg ønsket fokuseringspunkt for å utføre fokuseringen på nytt.



9. Verifiser designet

   Etter fokusering kan du klikke på knappen nedenfor for å projisere det nåværende designet på den gjeldende overflatemodellen, slik at du tydeligere kan bekrefte designets posisjon.Merk: Områder med en høydeforskjell på over 45 grader vil bli markert med rødt for å indikere at de overskrider maksimal graveringsvinkel. Unngå å plassere grafikk i de rødmerkede områdene.

10. Send kurvegraveringsoppgaven

    Etter å ha justert i henhold til de anbefalte parameterne, send oppgaven for å starte kurvegraveringsprosessen.
