Beambox II - Gjennomgangstillegg (Maskinvareoppsett)
Beskrivelse
Gjennomgangsfunksjonen er designet for gravering av lange objekter som overstiger arbeidsområdet. Den lar brukere automatisk dele store designfiler inn i flere arbeidsområder, noe som gjør det enklere å gravere i seksjoner.
Bruksbegrensninger
På grunn av inngangsstørrelsesbegrensningene på Beambox II, er den akseptable emnebredden vanligvis 350mm, mens lengden er ubegrenset.
Trinn 1 - Aktiver gjennomgangsmodus
I dokumentinnstillingene, aktiver Passthrough -alternativet og angi ønsket arbeidsområde.
Trinn 2 - Importer objekter
Importer et objekt ((f.eks. en rektangulær ramme)) og juster størrelsen og posisjonen.
Klikk på gjennomgangsikonet i venstre sidefelt for å gå inn i gjennomgangsmodus.
Trinn 3 - Konfigurer gjennomgang
Innstillingsbeskrivelse
- Objektlengde: Viser lengden på det valgte objektet, noe som hjelper deg med å bestemme høyden på hvert arbeidsområde.
- Arbeidsområdehøyde: Definerer hvordan gjennomgangsobjektet deles inn i flere arbeidsområder for gravering. Du kan også forhåndsvise graveringsinnholdet for hver seksjon i vinduet til høyre.
- Referanselag: Dette laget fungerer kun som en referanse for justering og vil ikke bli gravert.
- Justeringsmerke: Justeringsmerker er to trekantede markører som må graveres på både hovedmaterialet og hjelpematerialet. Når du repositionerer materialet etter hver graveringsseksjon, hjelper disse trekantede markørene til å sikre riktig justering.
Eksempel med følgende form: Objektlengden er 450 mm. Hvis høyden på hvert arbeidsområde er satt til 250 mm, vil objektet bli delt inn i to seksjoner.
De stiplede linjene indikerer delingspunktene for hvert arbeidsområde.
Det anbefales generelt å minimere antall inndelinger for å unngå potensielle justeringsfeil ved skjøtene, noe som kan føre til feilplassering av designfilen.
Eksporter designfilen etter at oppsettet er fullført.
Trinn 4 - Gjennomgangsgravering
Hvis du bruker justeringsmerker, må du forberede hjelpematerialer.
Trinn 4.1 - Forbered gravering

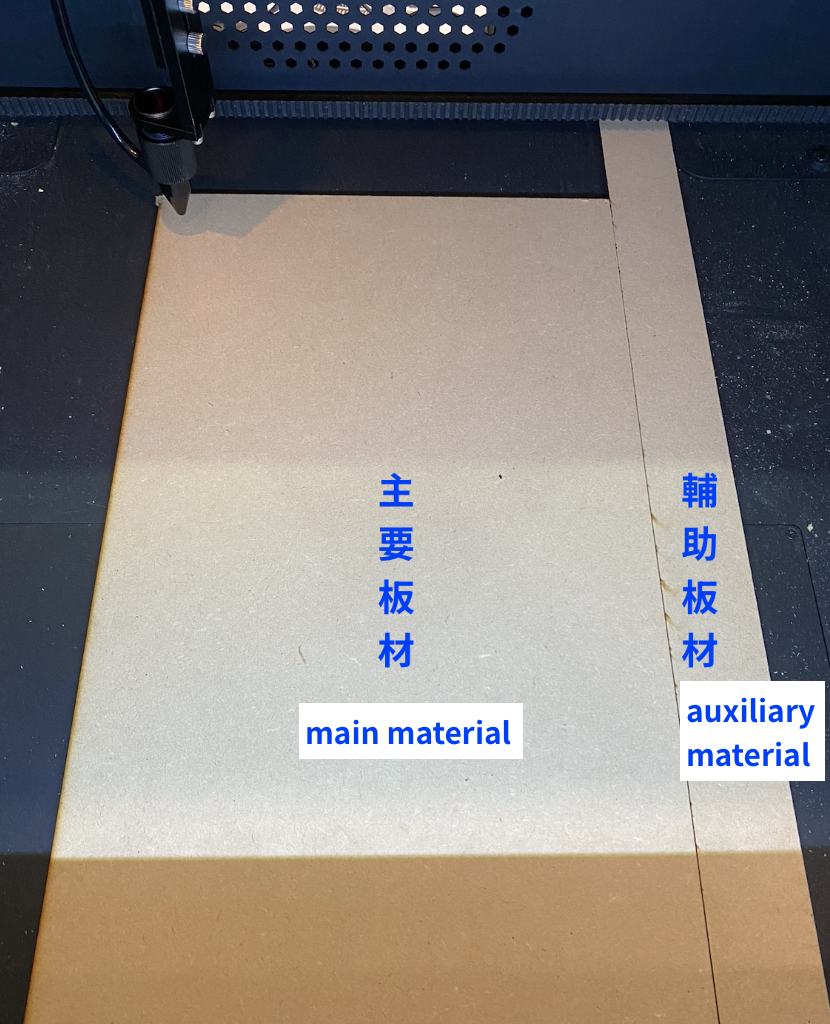

Fest hjelpematerialet ved siden av hovedmaterialet.
Start den nåværende graveringen og flytt laserhodet til øvre venstre hjørne av graveringsmaterialet.
Start graveringen fra nåværende posisjon og sett startpunktet til øvre venstre hjørne.
(Du kan også bruke utgangsposisjonen, men vær oppmerksom på at lasertuben bør plasseres på høyre side for å unngå feil ved homing.)
Bruk rammeforhåndsvisningen for å bekrefte graveringsposisjonen for den første delen av designfilen.
Merk: Når du bruker rammen, må du sørge for å deaktivere referanselaget.
Bruk rammen for å bekrefte posisjonen til justeringsmerkene, og sørg for at de krysser over mellom hovedmaterialet og hjelpematerialet.
(For eksempel, med styremerket satt til standard 4 cm, bekreft at laserhodet vil strekke seg omtrent 2 cm utenfor hjelpematerialet under innrammingen.)
Trinn 4.2 - Graver første del
Ved eksport av filen er som standard bare den første arbeidsdelen og referansemerkene aktivert. Etter justering av parameterne kan du starte graveringen av det første arbeidsområdet direkte.
Etter fullført gravering skal styremerkene delvis være synlige på hjelpematerialet.
Trinn 4.3 - Graver andre del
Lukk laget for første del og åpne laget for andre del.
Flytt hovedmaterialet og juster de nedre styremerkene på hovedmaterialet med de øvre merkene på hjelpematerialet før du fortsetter med graveringen.
