Rotasjonsforvrengningsfunksjonen justerer proporsjonene i designet ditt for å sikre at det endelige resultatet ser proporsjonalt ut når du graverer på et konisk objekt.
To inndata er nødvendige: Diameter A og Diameter B. Du kan også måle omkretsen med et målebånd og legge inn verdien. Følgende eksempel bruker diameteren.
Diameter A refererer til venstre side av objektet, mens Diameter B refererer til høyre side.
Merk først den tiltenkte graveringsposisjonen for designet på objektet, og mål deretter diameterne på objektet ved øvre og nedre ende av designet.

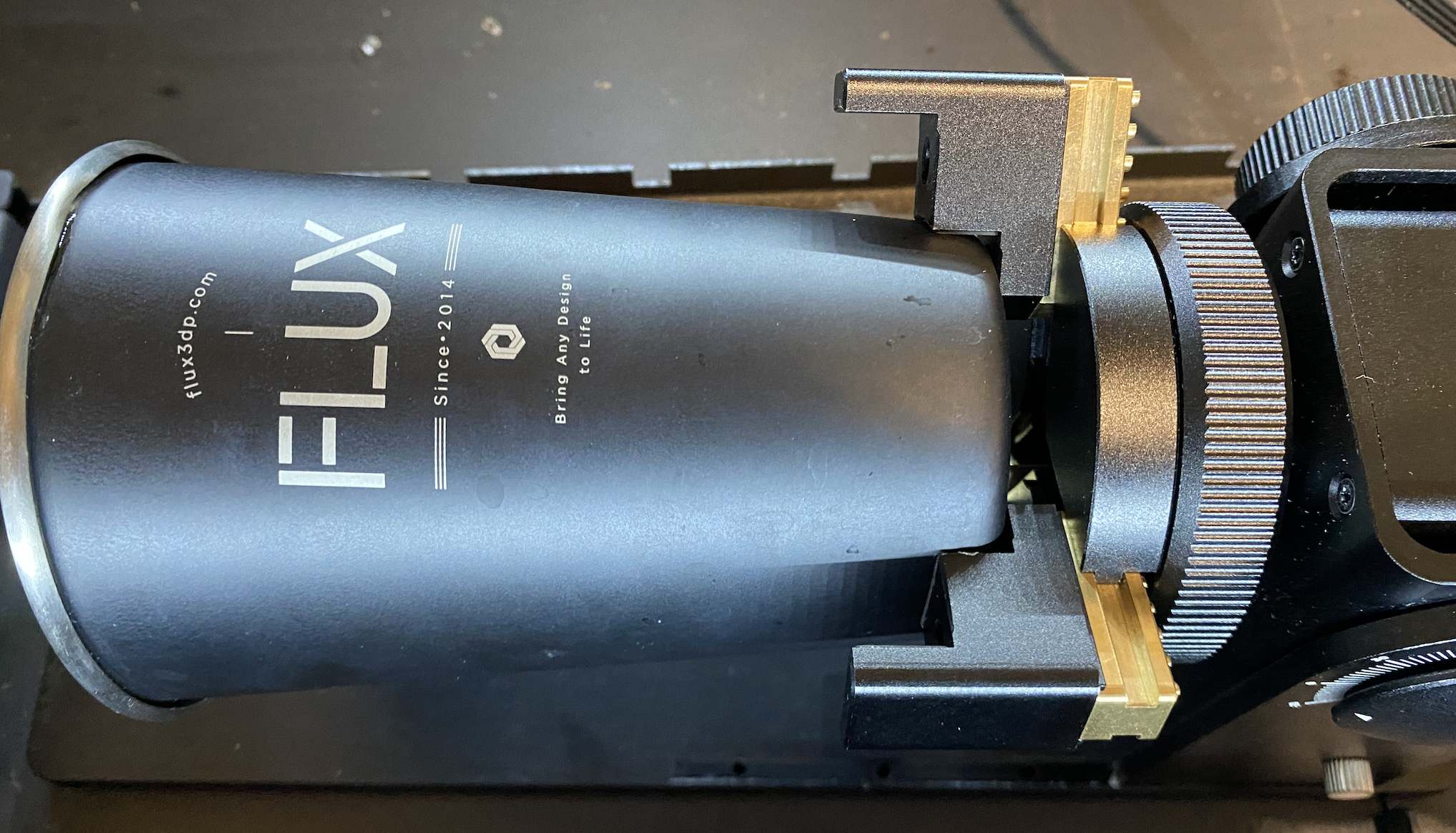

Bruk følgende arbeidsstykke og designplassering som eksempel:
Hvis chucken er plassert på høyre side og griper den smalere enden av koppen, representerer Diameter A (til venstre) den bredere enden, mens Diameter B (til høyre) representerer den smalere enden. Hvis chuckens orientering er omvendt, bør diameterne byttes tilsvarende.

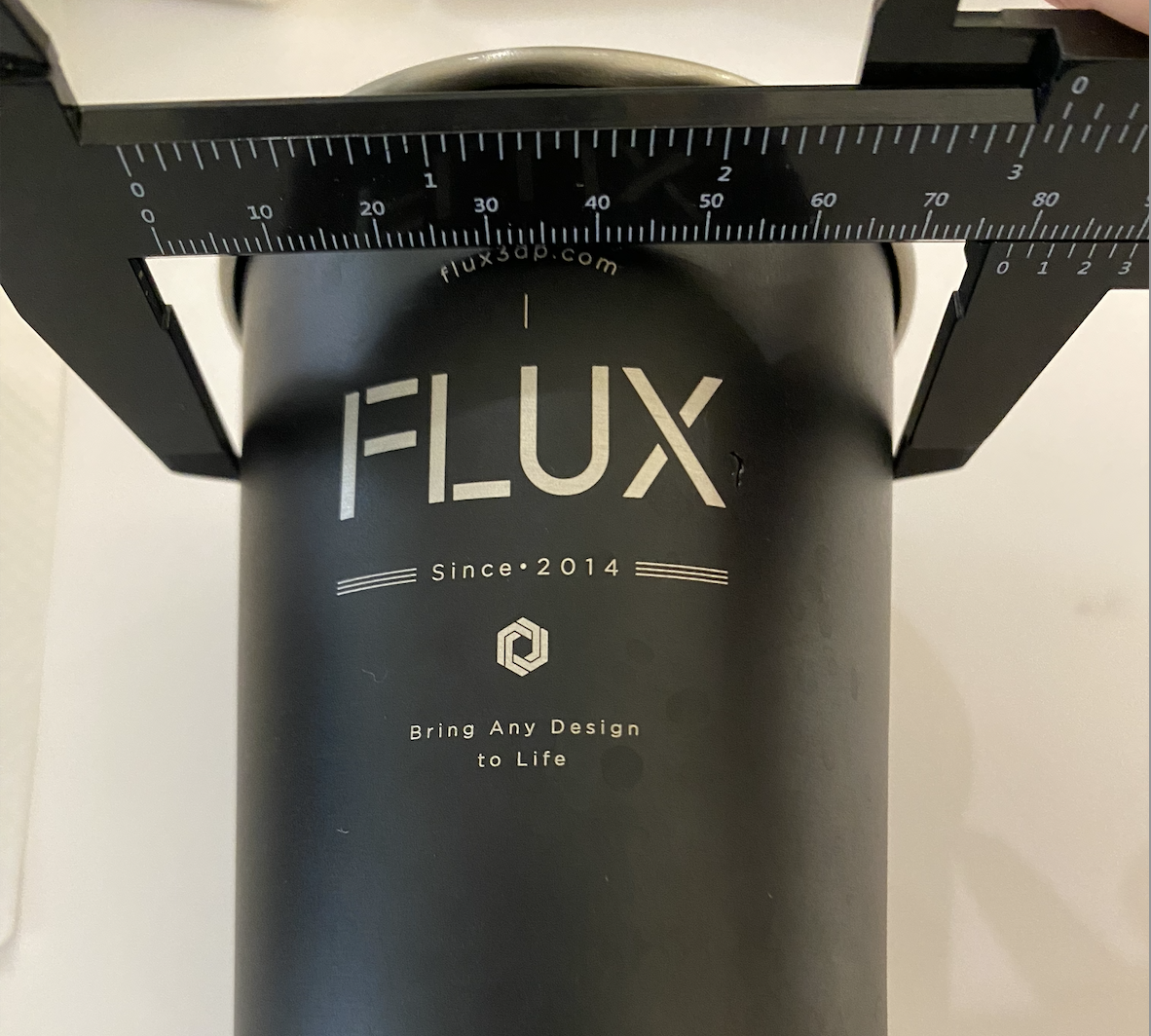

Før gravering, mål først Diameter A:

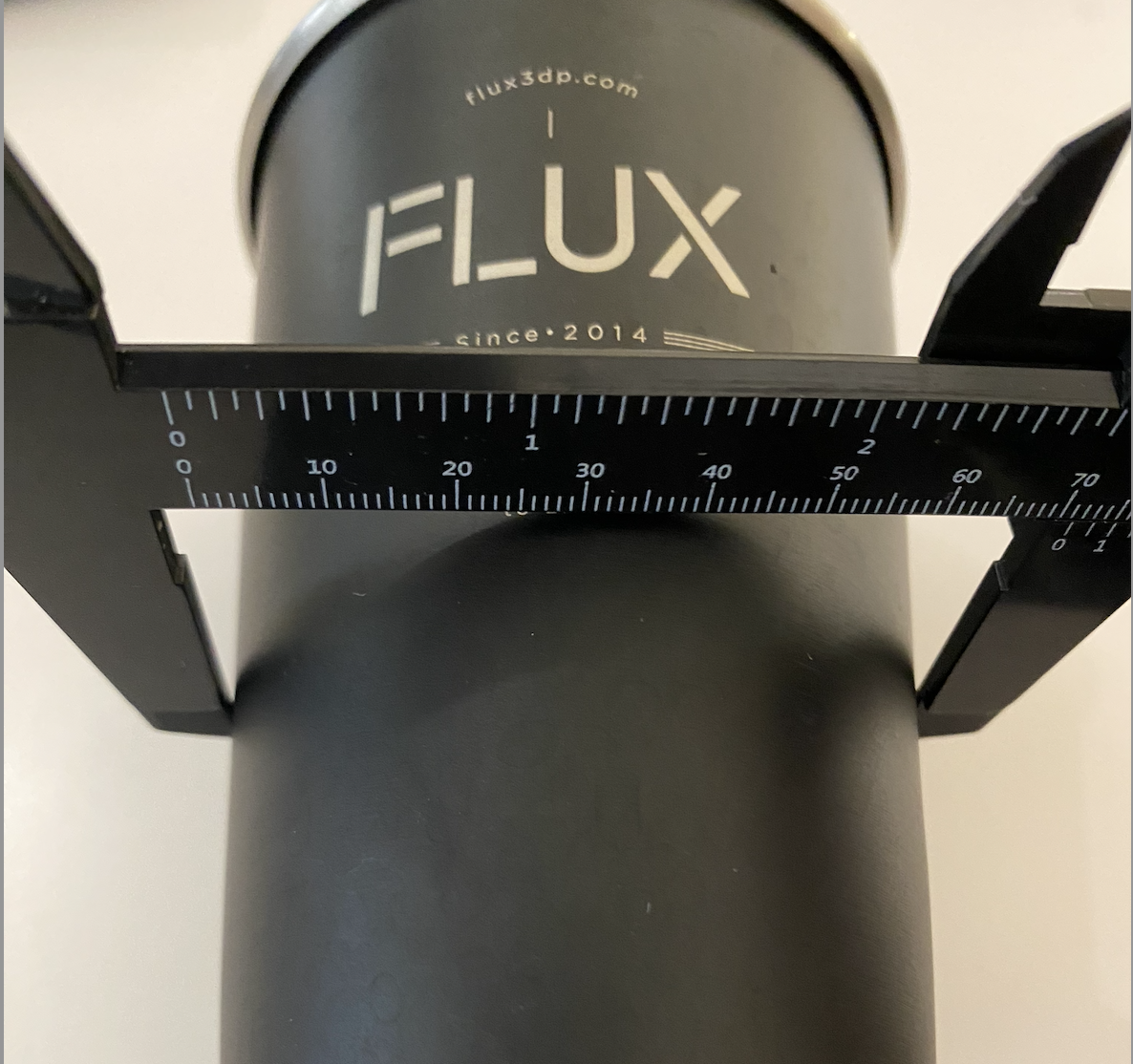

Mål deretter Diameter B for designet:

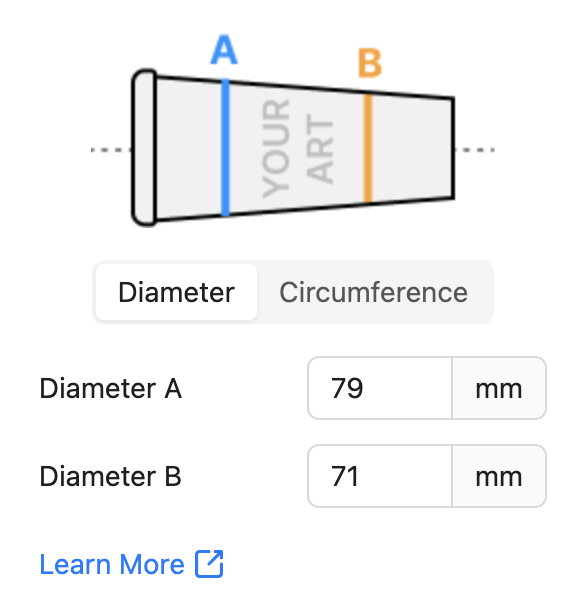

Skriv inn verdiene for Diameter A og B i Rotasjonsforvrengning-vinduet, og klikk deretter på 'Forvrenging' for å lagre endringene.
Merk: Denne funksjonen støtter foreløpig bare bitmap-bilder.
