Kalibrering av Print and Cut

Funksjonsoversikt

Bruk denne kalibreringen når resultatet av Print and Cut er forskjøvet, eller når skjæreposisjonen ikke samsvarer med originaldesignet.

Trinn 1

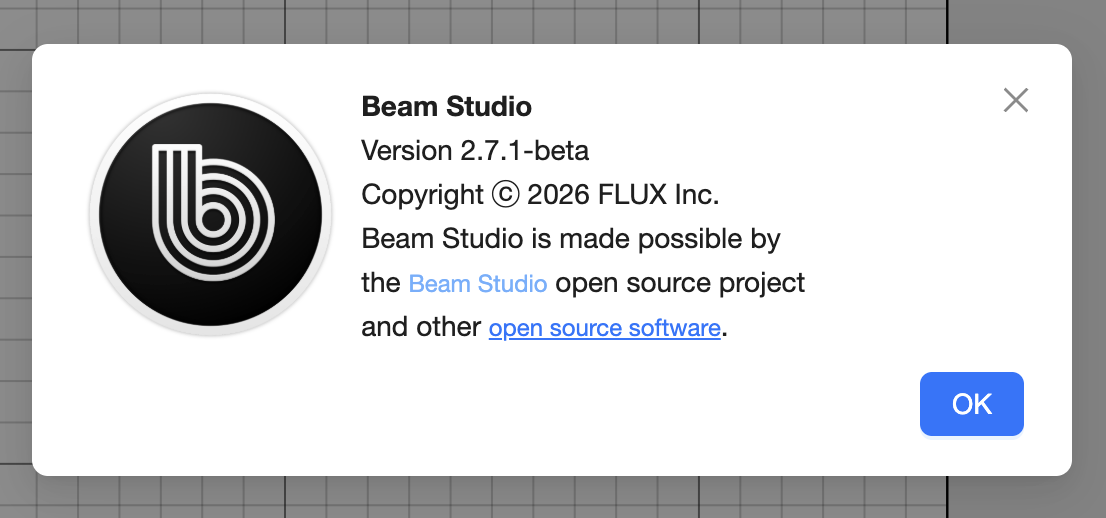

Oppdater Beam Studio til versjon 2.7.1 eller nyere.

Trinn 2

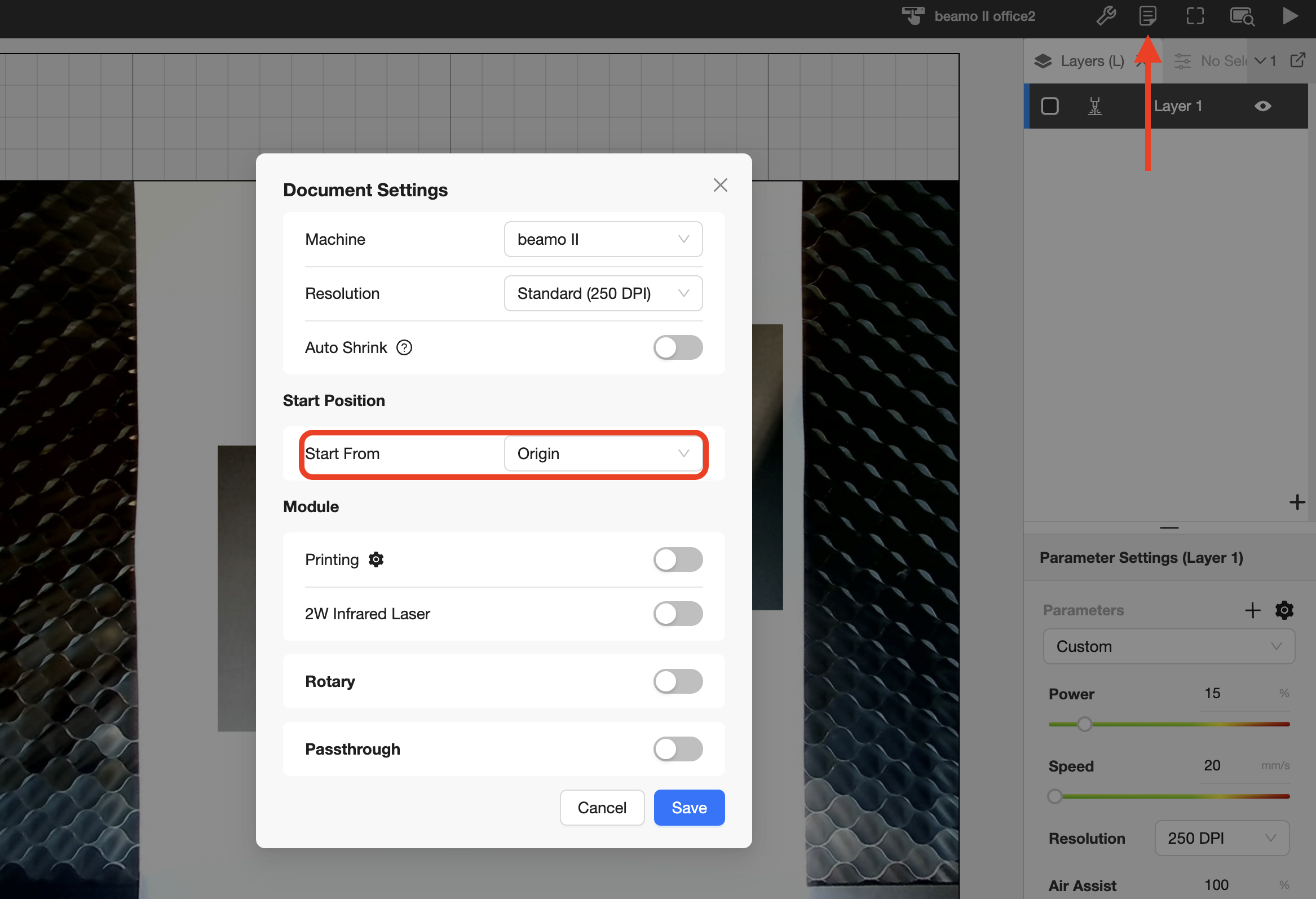

I Dokumentinnstillinger angir du "Startposisjon" som "Opprinnelse".

Trinn 3

Utfør først grunnleggende kamerakalibrering for maskinmodellen, og følg deretter trinnene for å fullføre prosessen. (Maskiner >> Maskinnavn >> Kalibrer kamera)

Trinn 4

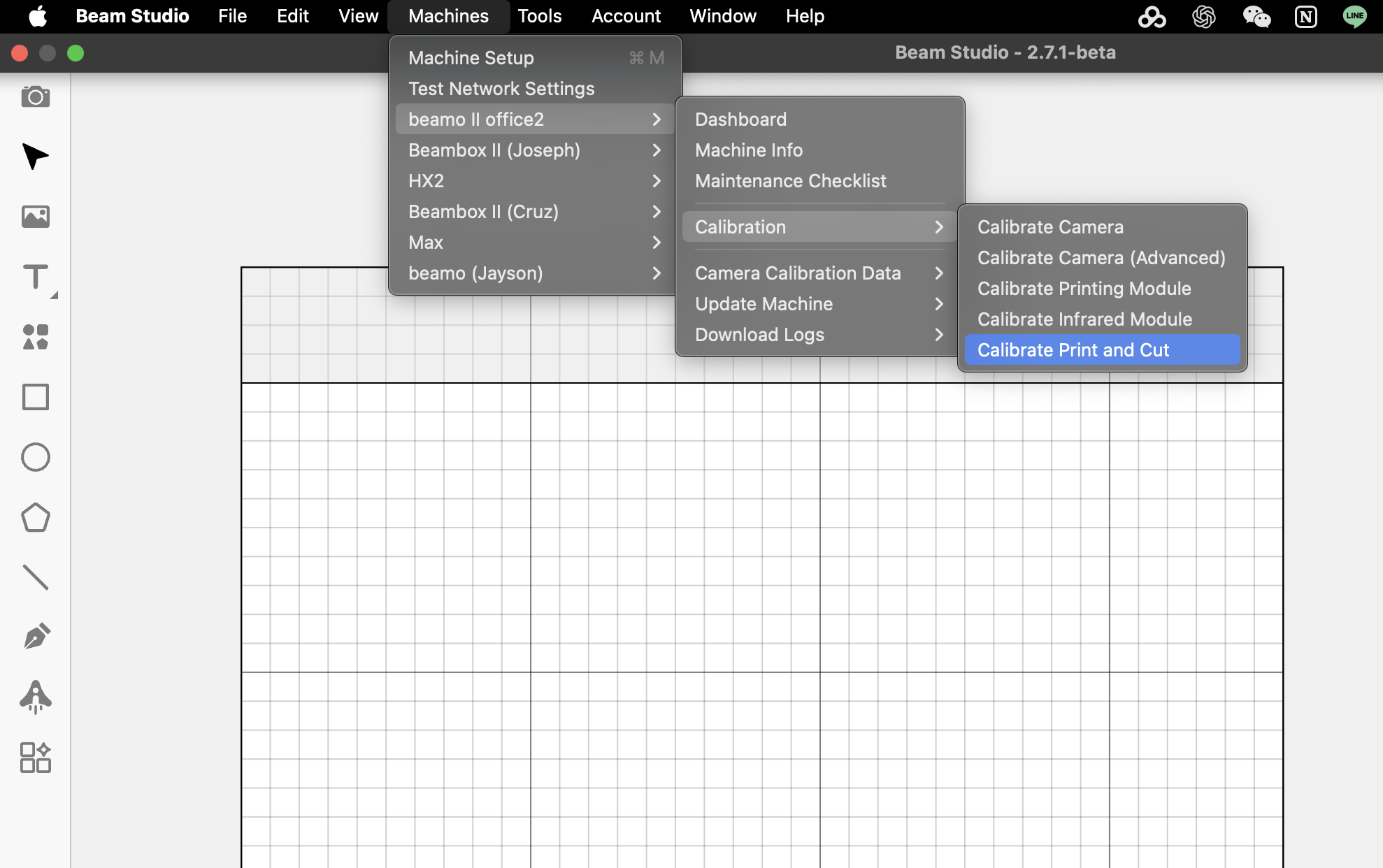

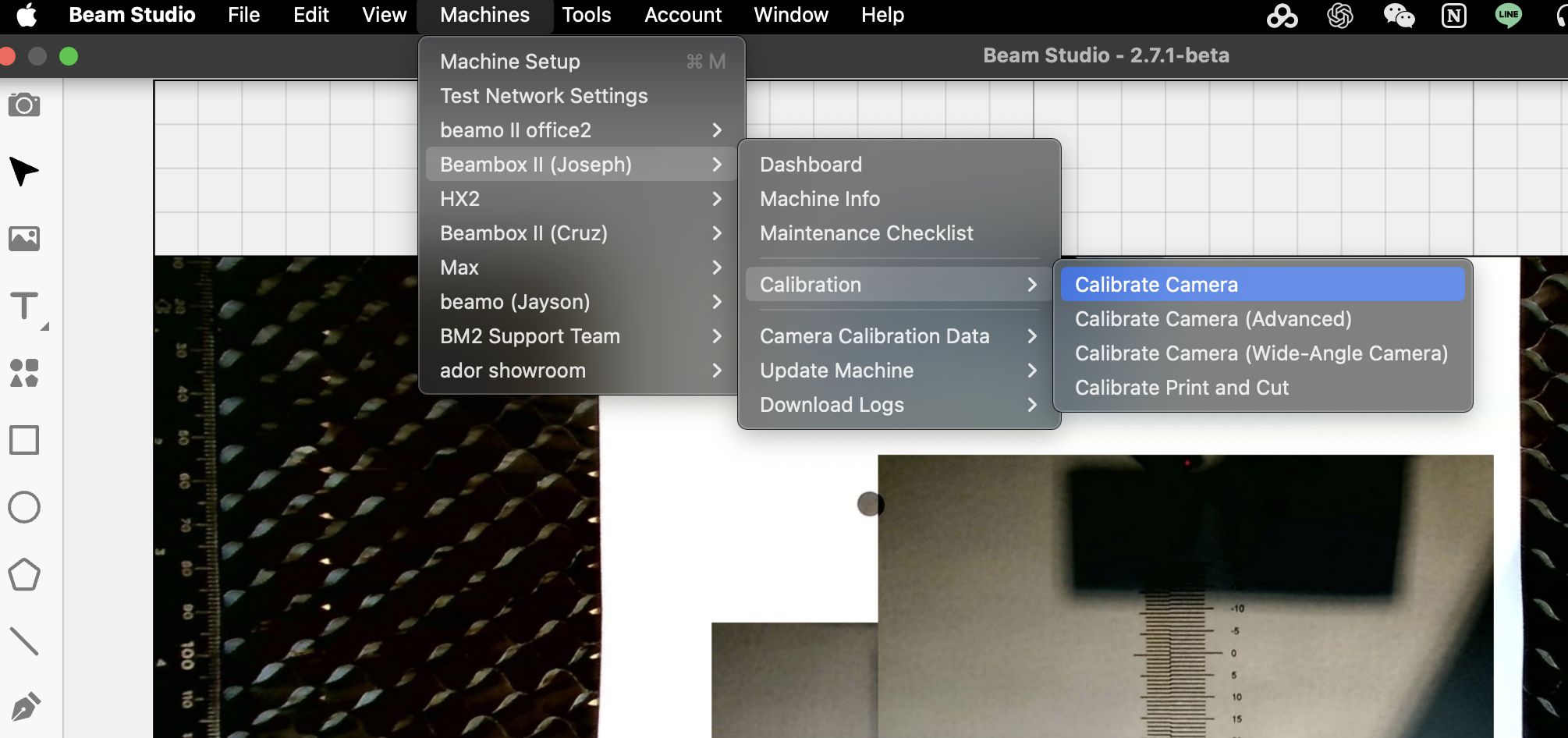

Etter kamerakalibreringen velger du Kalibrering av Print and Cut.
(Maskiner >> Maskinnavn >> Kalibrering >> Kalibrer Print and Cut)

Trinn 5

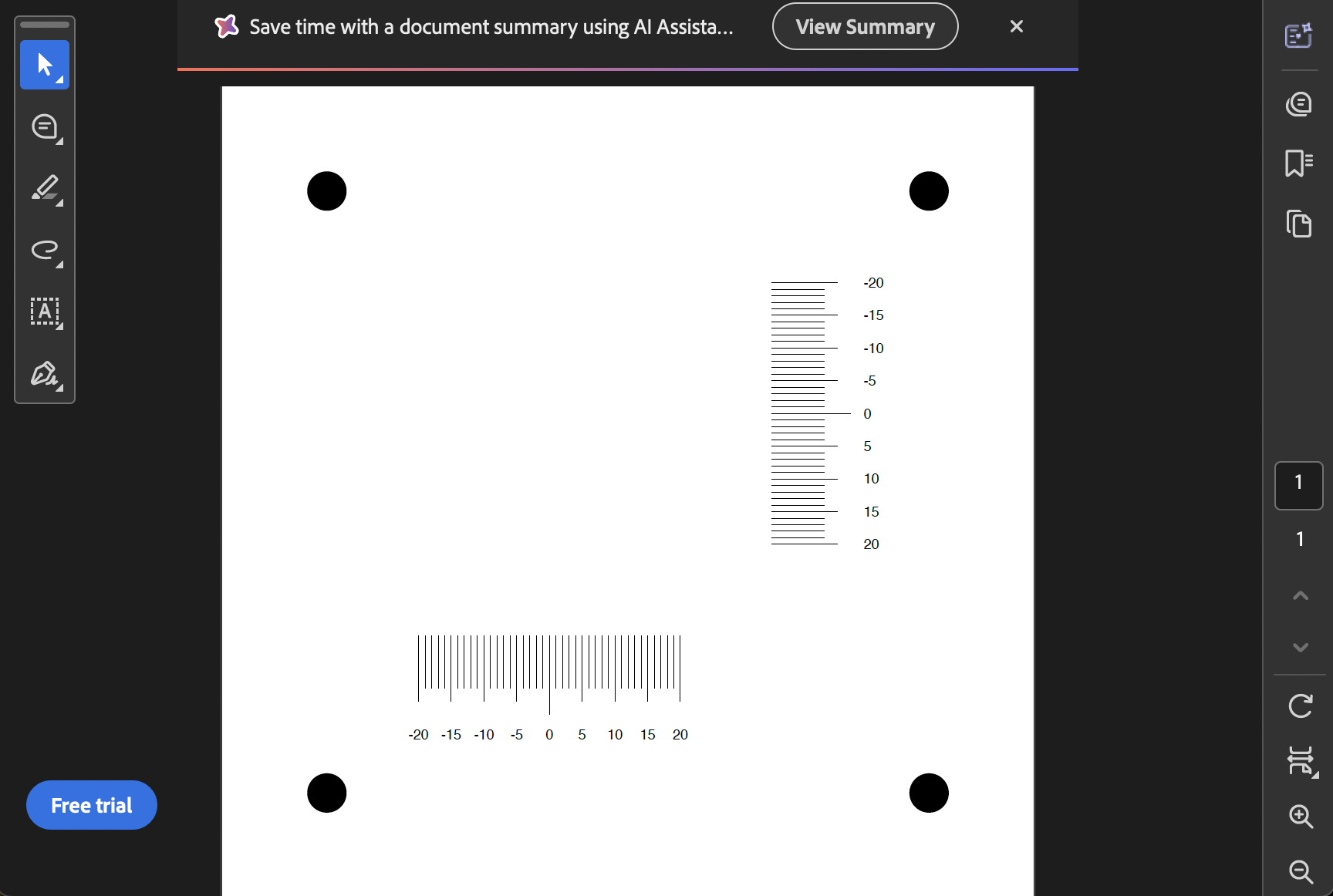

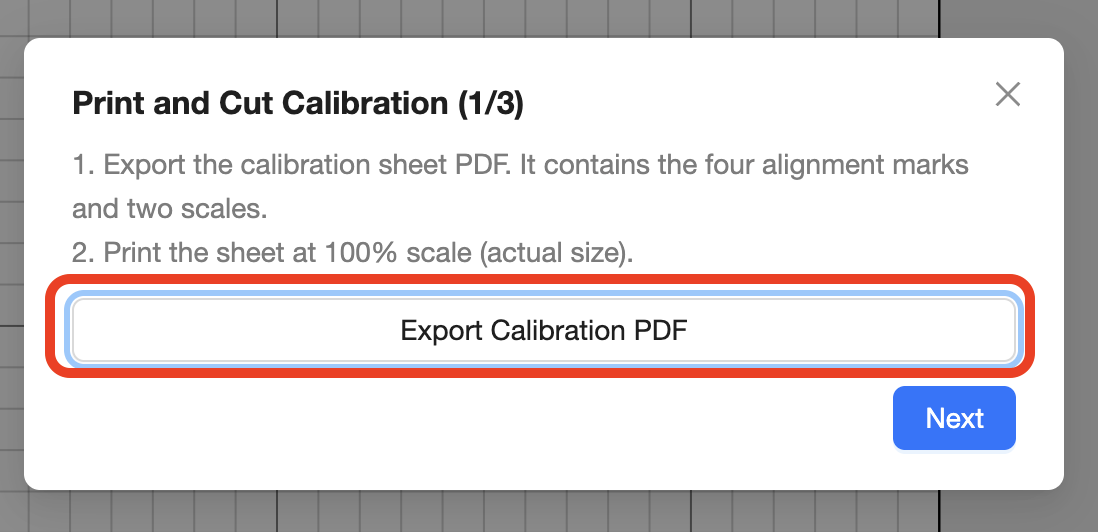

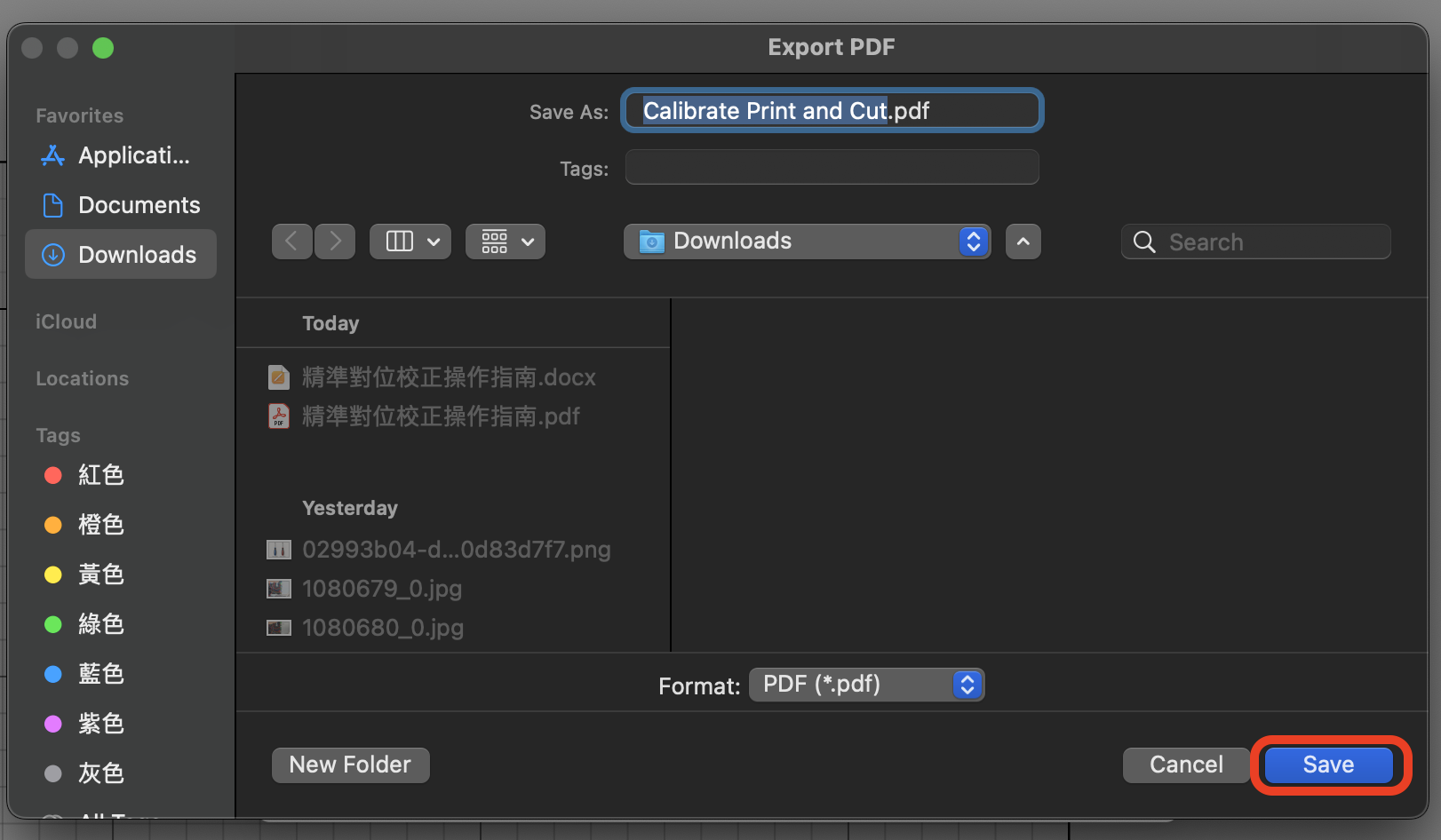

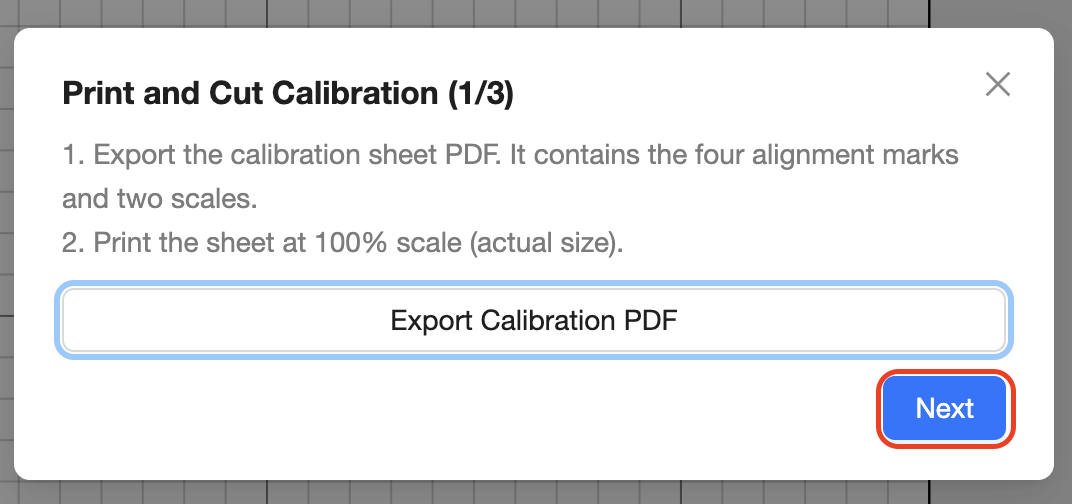

Følg trinnene i programvaren for å eksportere og lagre PDF-skaleringsfilen for kalibrering.

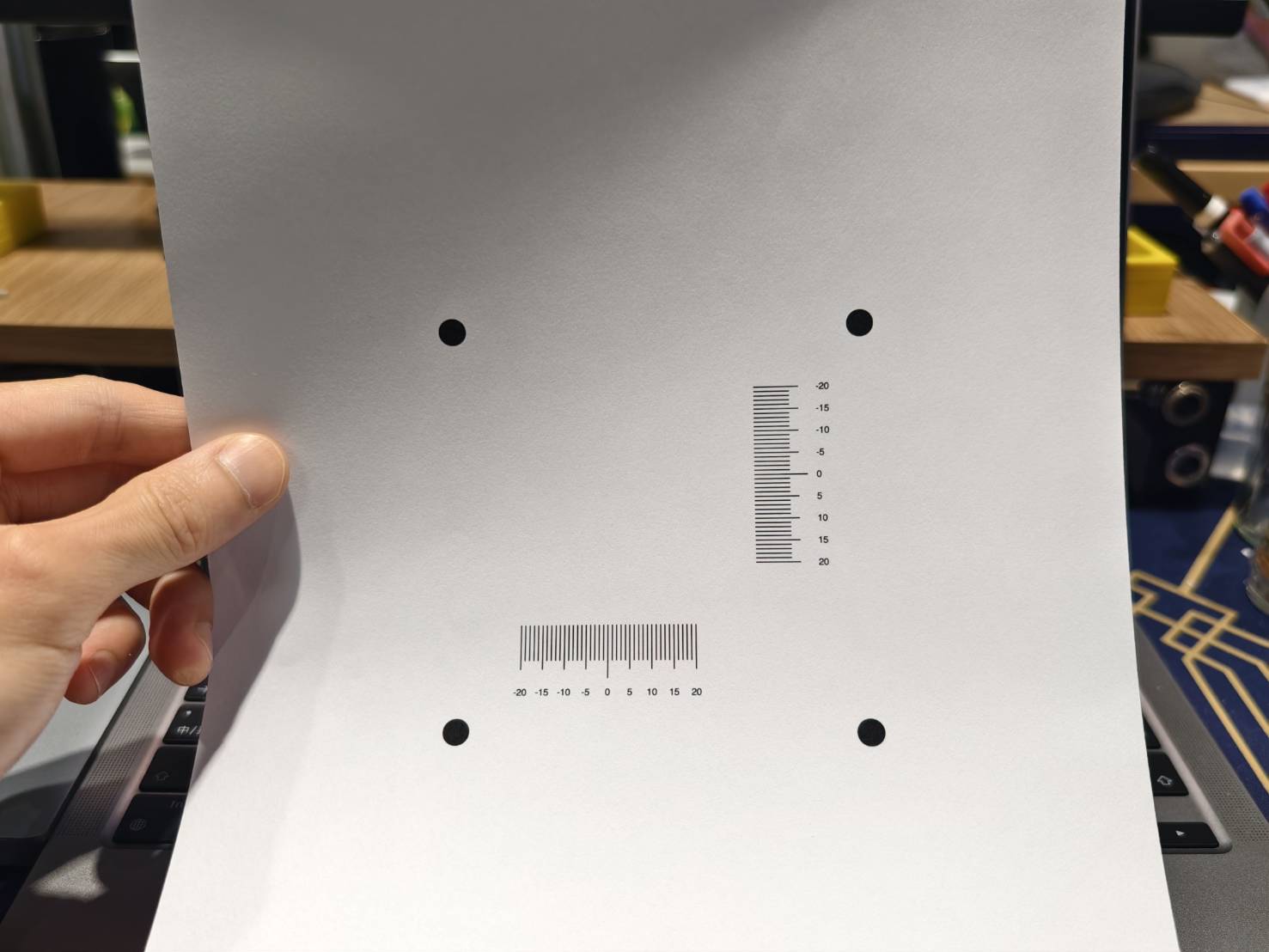

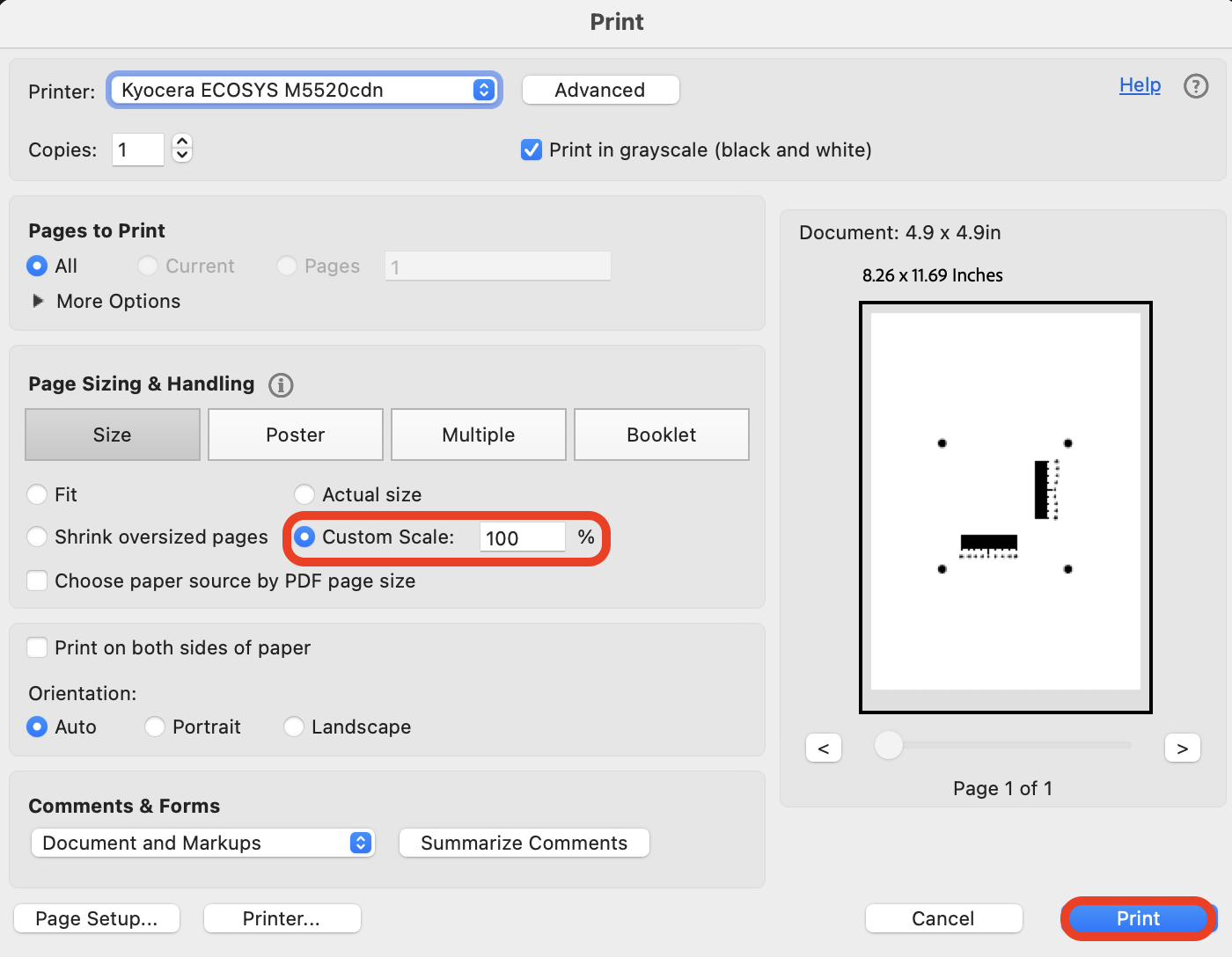

Skriv ut filen, og pass på å skrive ut arket i "100 % skala" eller "Faktisk størrelse".

Trinn 6

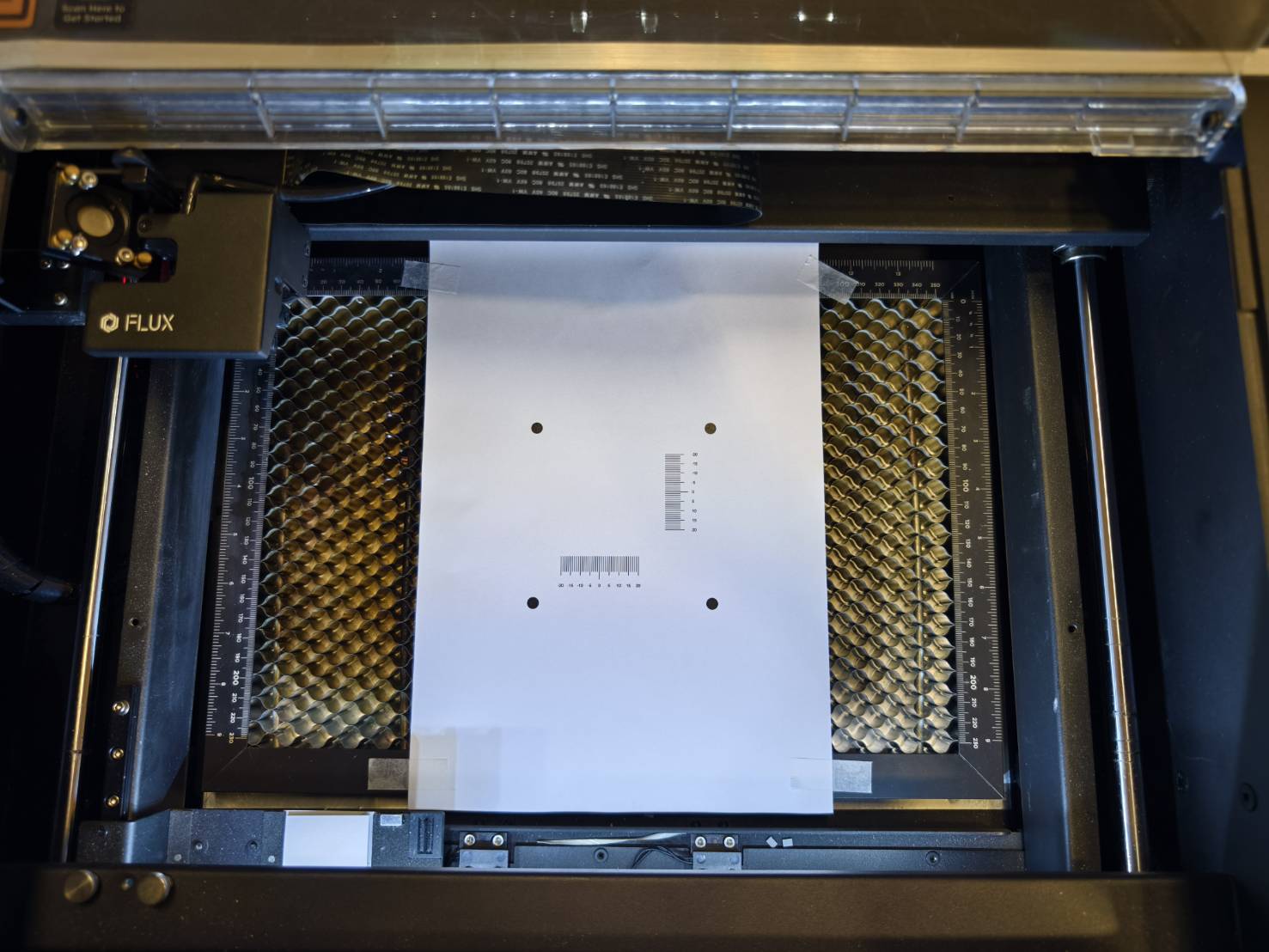

Plasser det utskrevne arket midt i maskinens arbeidsområde, og fest det til bikakebordet med teip.

Fokuser på arket.

Trinn 7

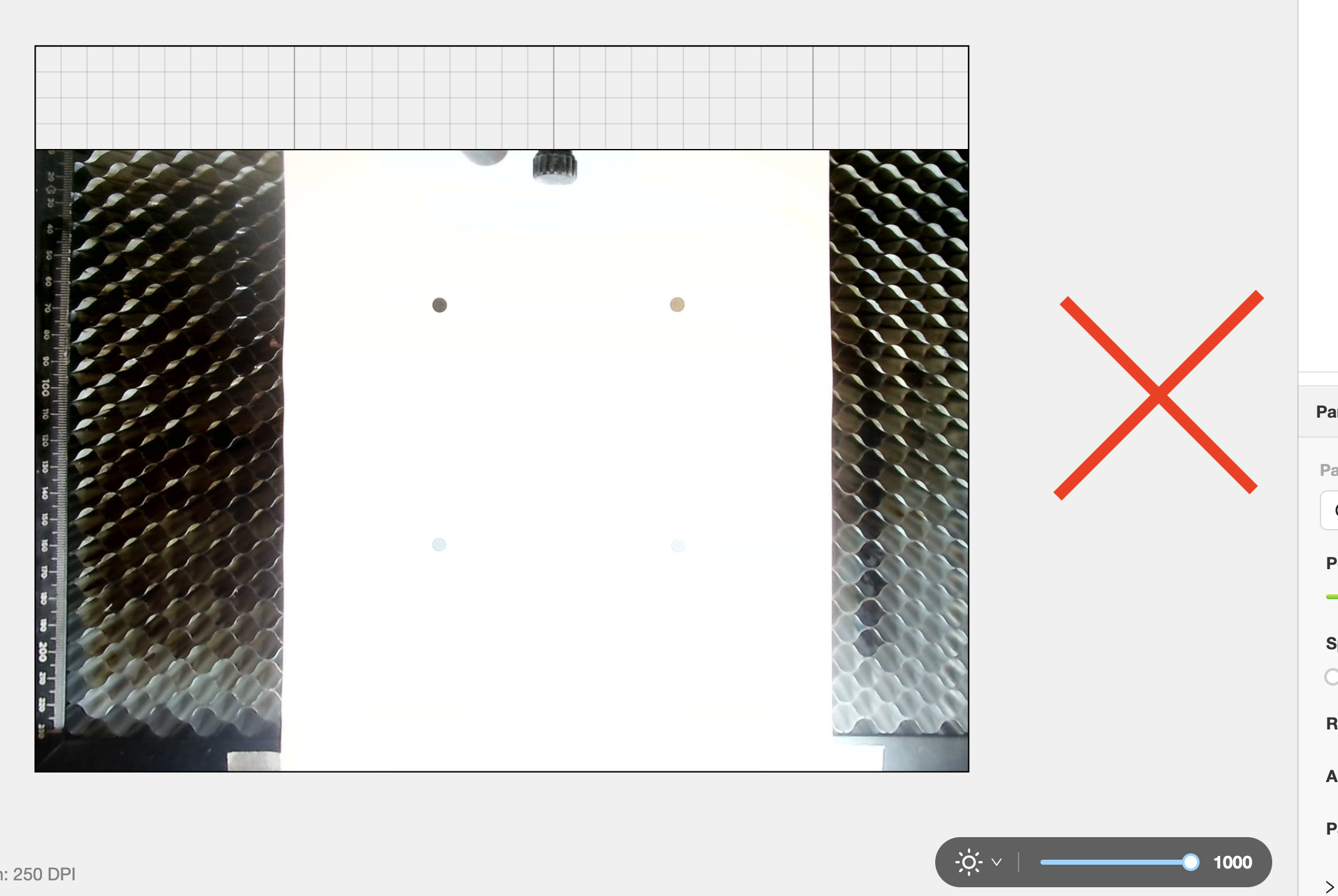

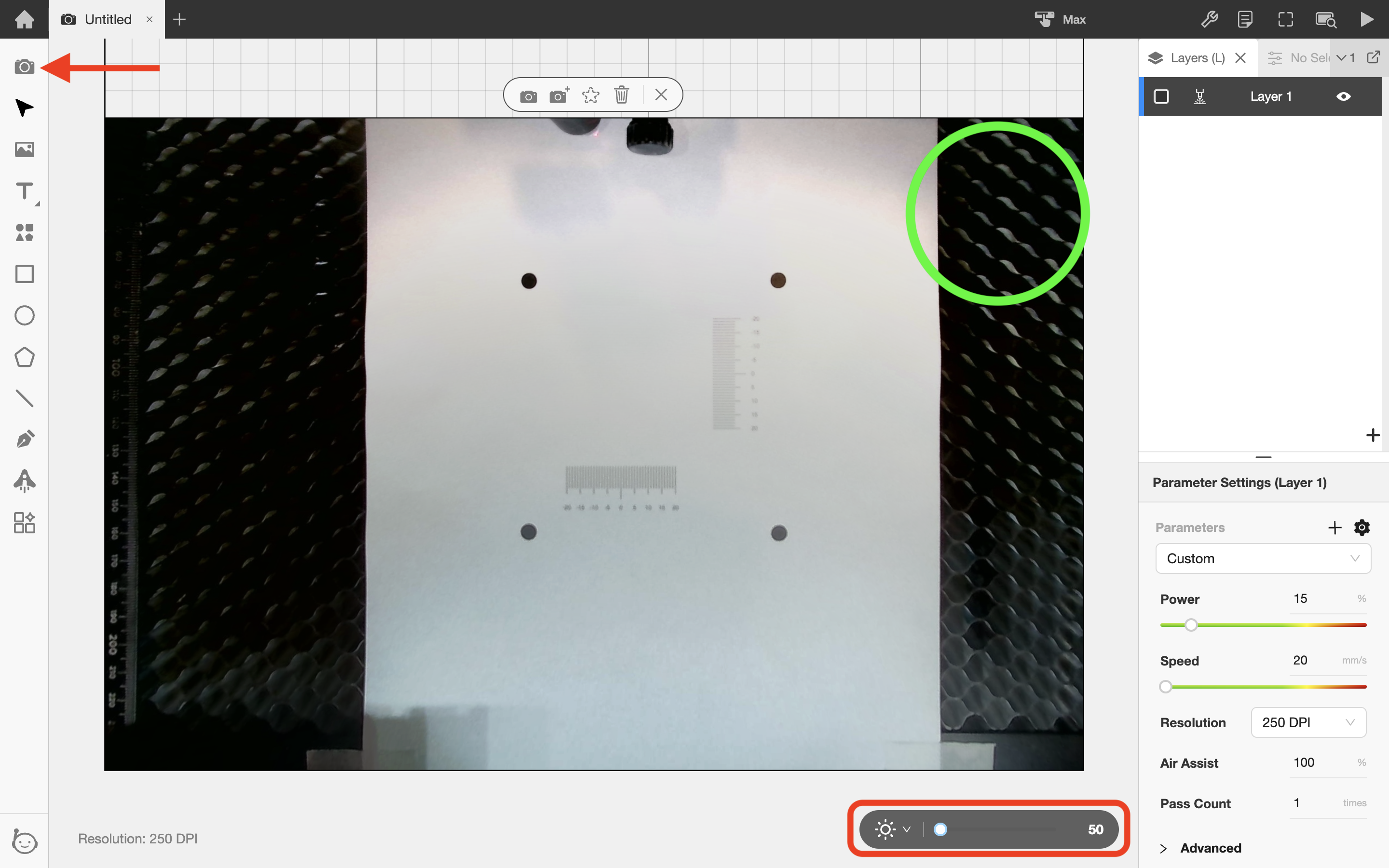

Ta et bilde med kameraforhåndsvisningen og juster lysstyrken slik at de 4 svarte prikkene er synlige.

Trinn 8

Gå tilbake til programvaren og fortsett prosessen.

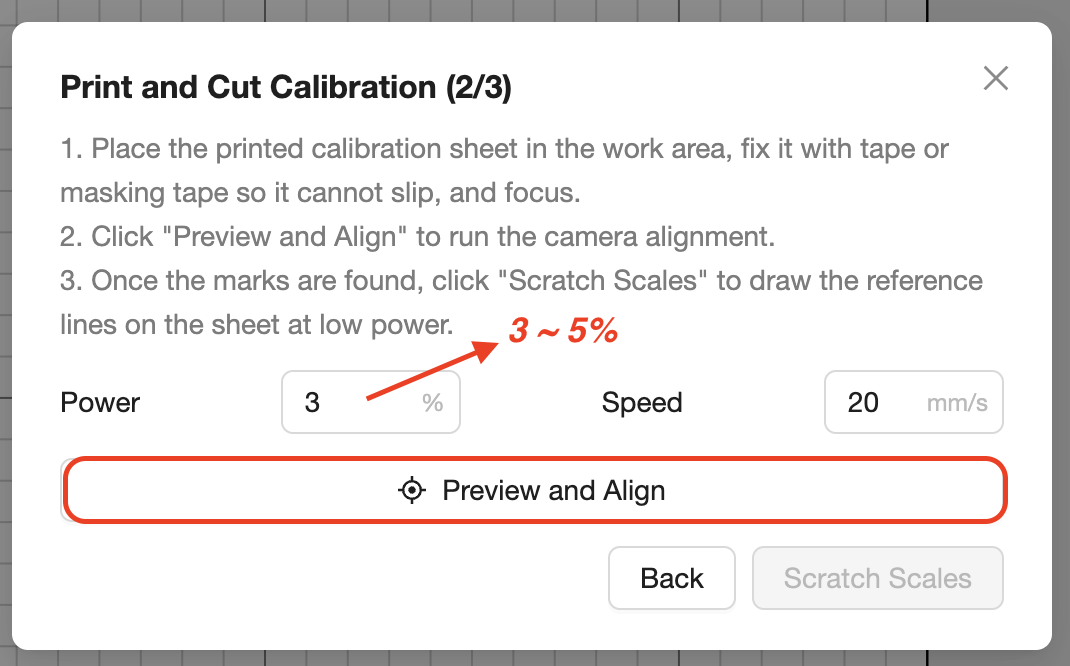

Sett effekten til 3~5 %. 3 % anbefales første gang. Øk den hvis laseren ikke skyter ved 3 %.

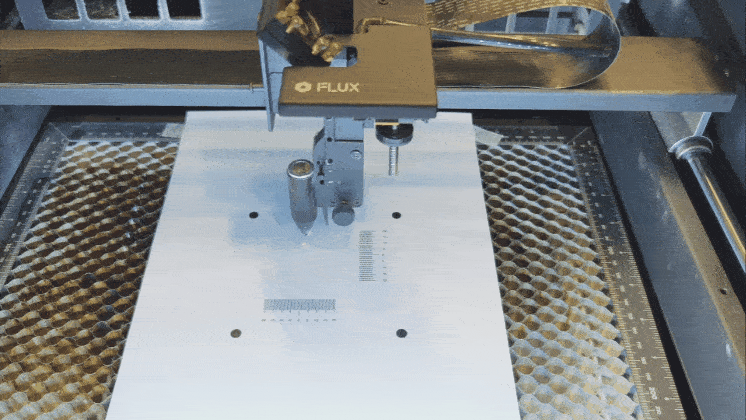

Demonstrasjon.

Trinn 9

Kontroller resultatet.
I eksempelet i videoen ovenfor finner du den lengste linjen og noterer verdien.

Linjen på X-aksen er rundt "0,9", og linjen på Y-aksen er rundt "0,5".
Verdiene er mindre enn 1, så programvaren kan automatisk legge til opptil 1.

Skriv inn verdiene, og klikk deretter på "Lagre". Kalibreringen er fullført.
