Beambox II - Gjennomføringstillegg

⚠︎ Advarsel: Gjennomføringsfunksjonen er ikke tilgjengelig i Europa.

Beskrivelse

Denne artikkelen gir en trinnvis veiledning for installasjon av Beambox II gjennomføringstillegget.
Vennligst følg instruksjonene nedenfor for installasjonsprosessen.

Utpakking:

#	Artikkel	Antall	Bilde

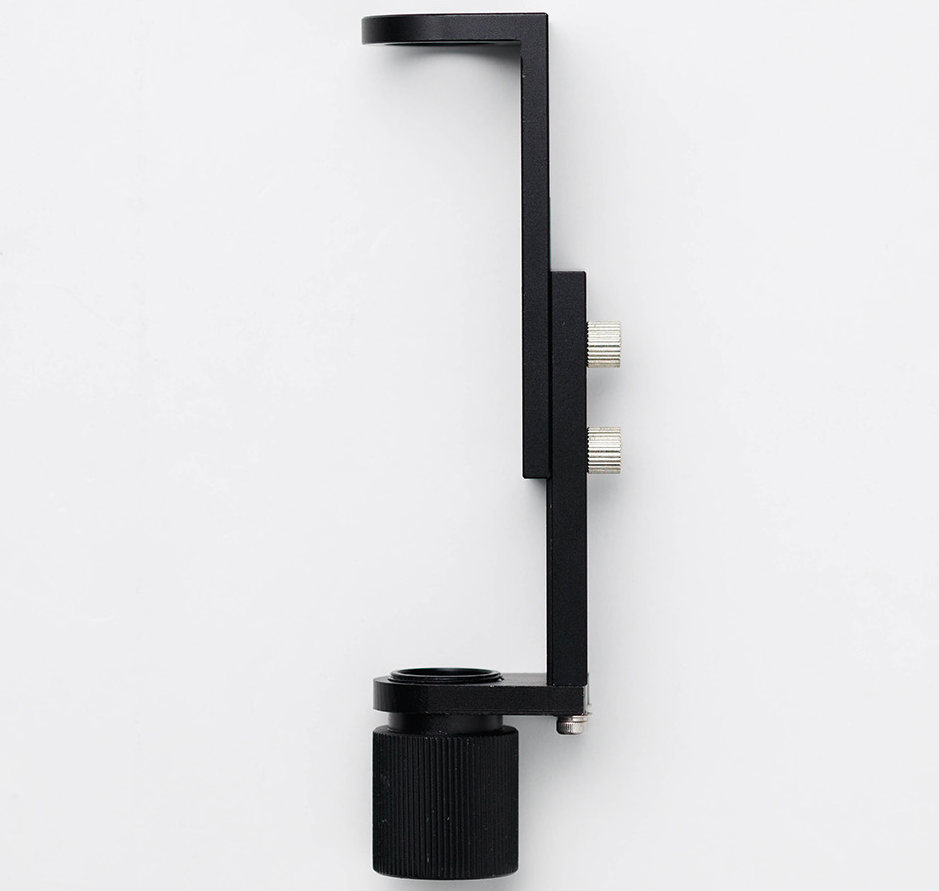

1	Dyseforlengelsestillegg	1 stk

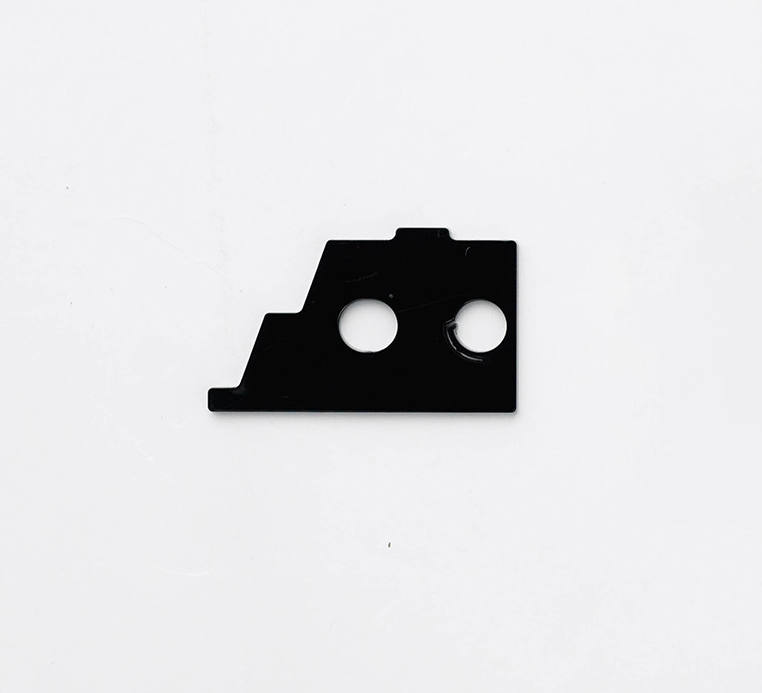

2	Manuelt fokuseringsverktøy	1 stk

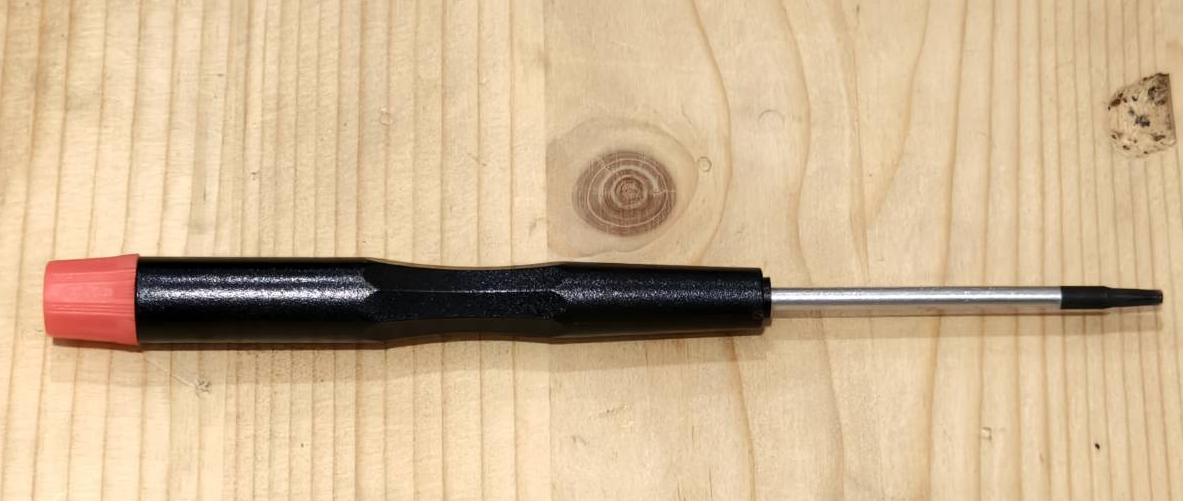

Verktøy

Trinn 1

Fjern honeycomb-platen og plattformbraketten.

Trinn 2

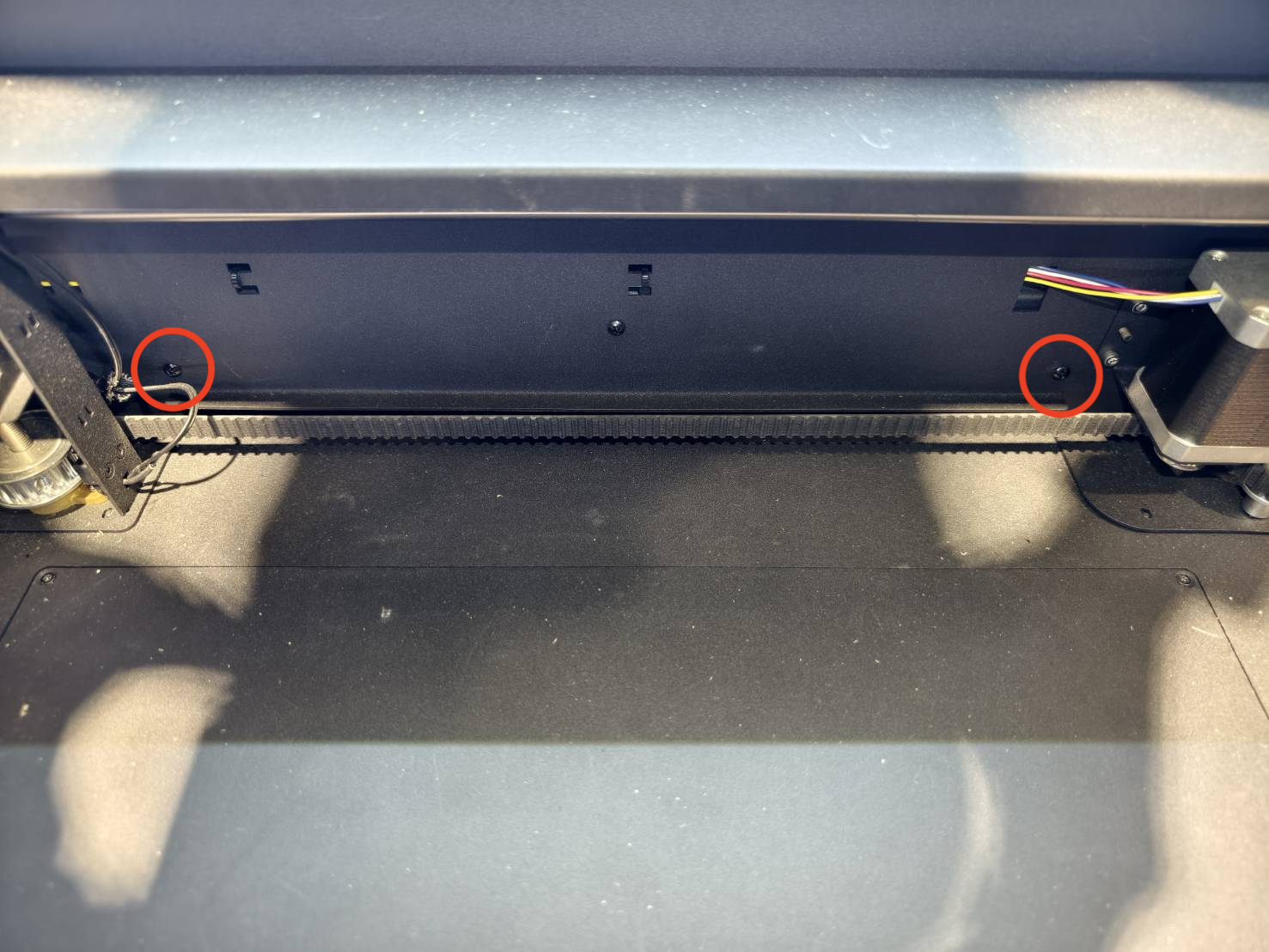

Fjern de to skruene foran og inne i maskinen.
Oppbevar dekselet trygt for fremtidig bruk.

Trinn 3

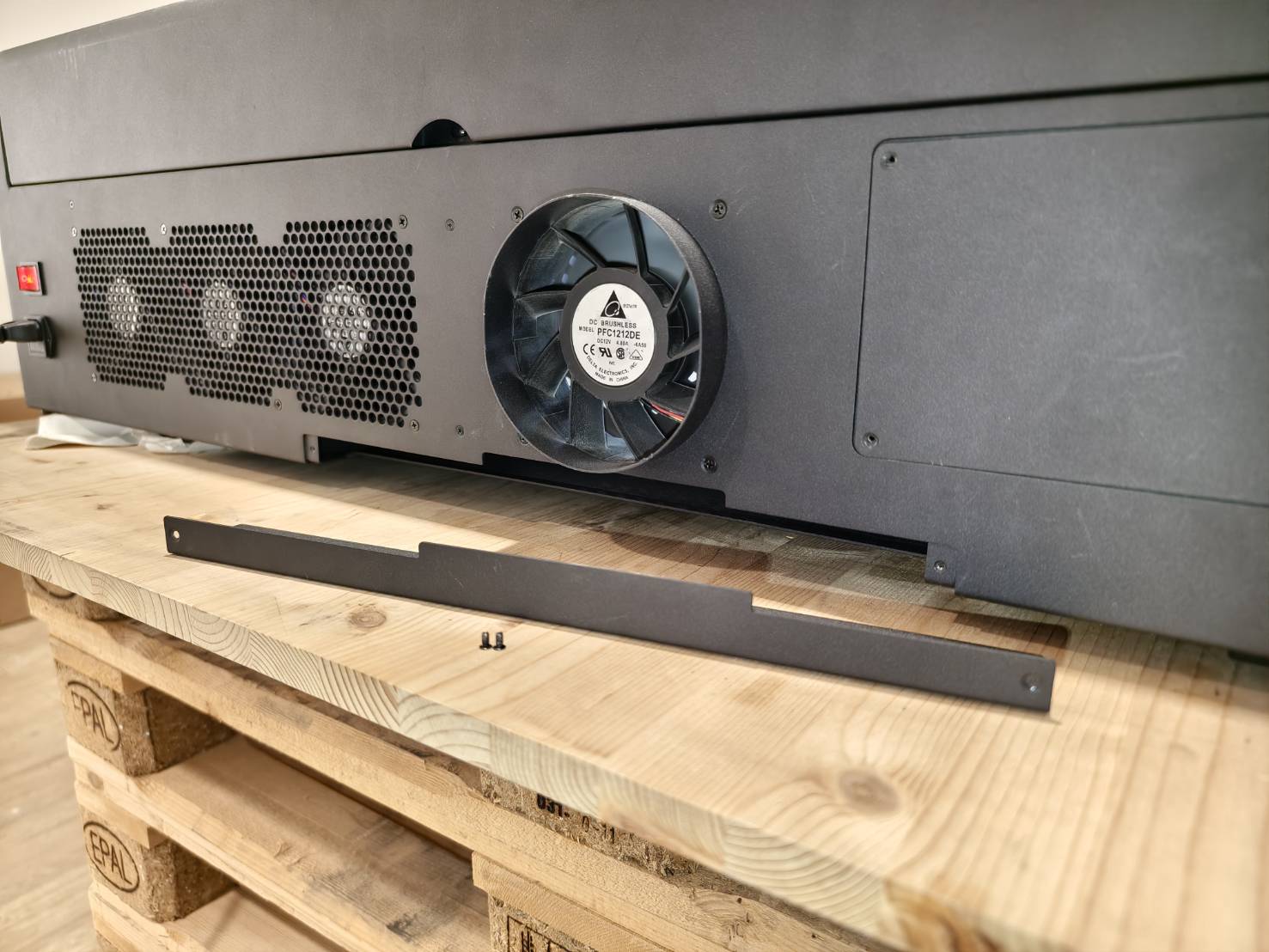

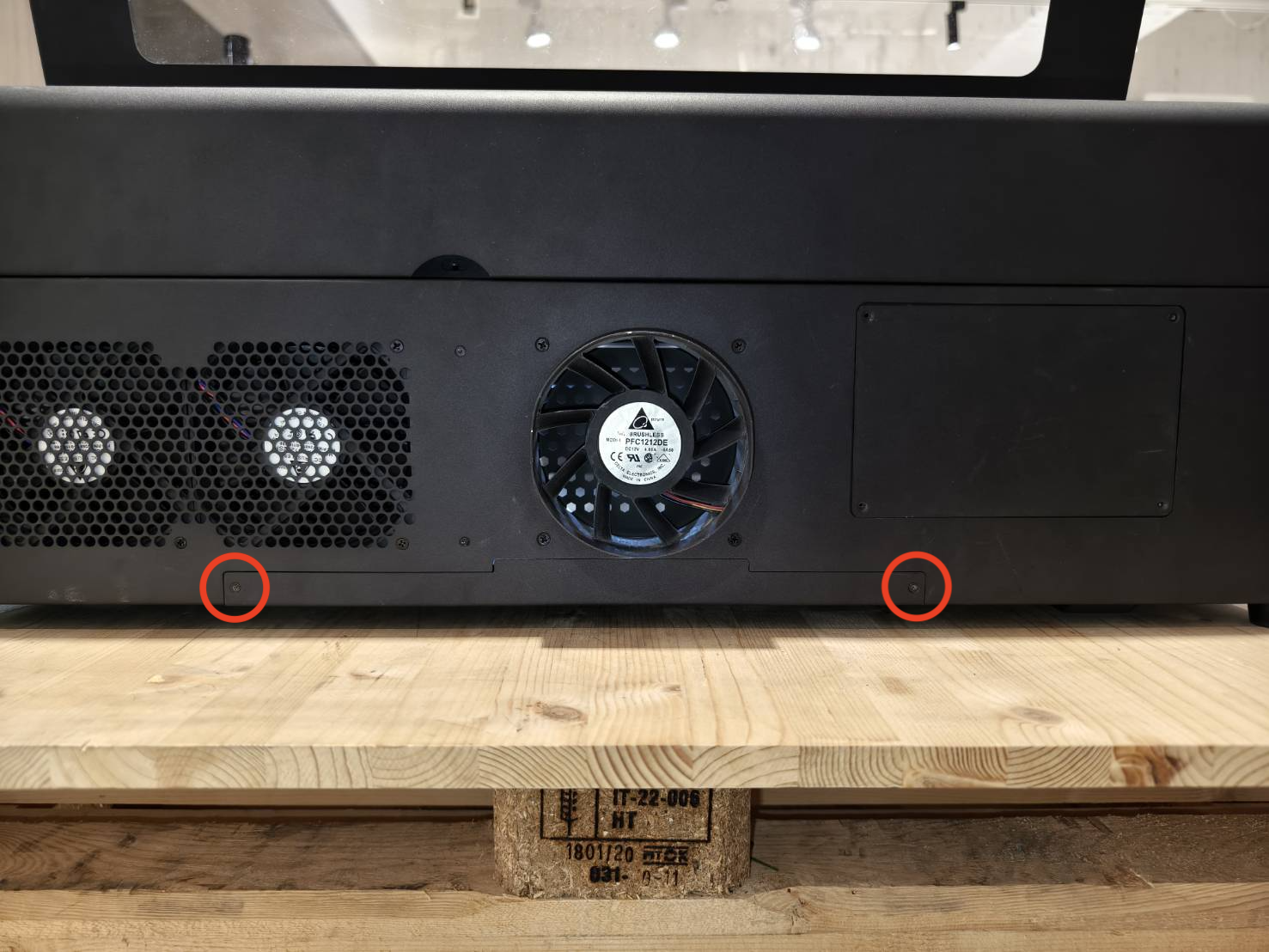

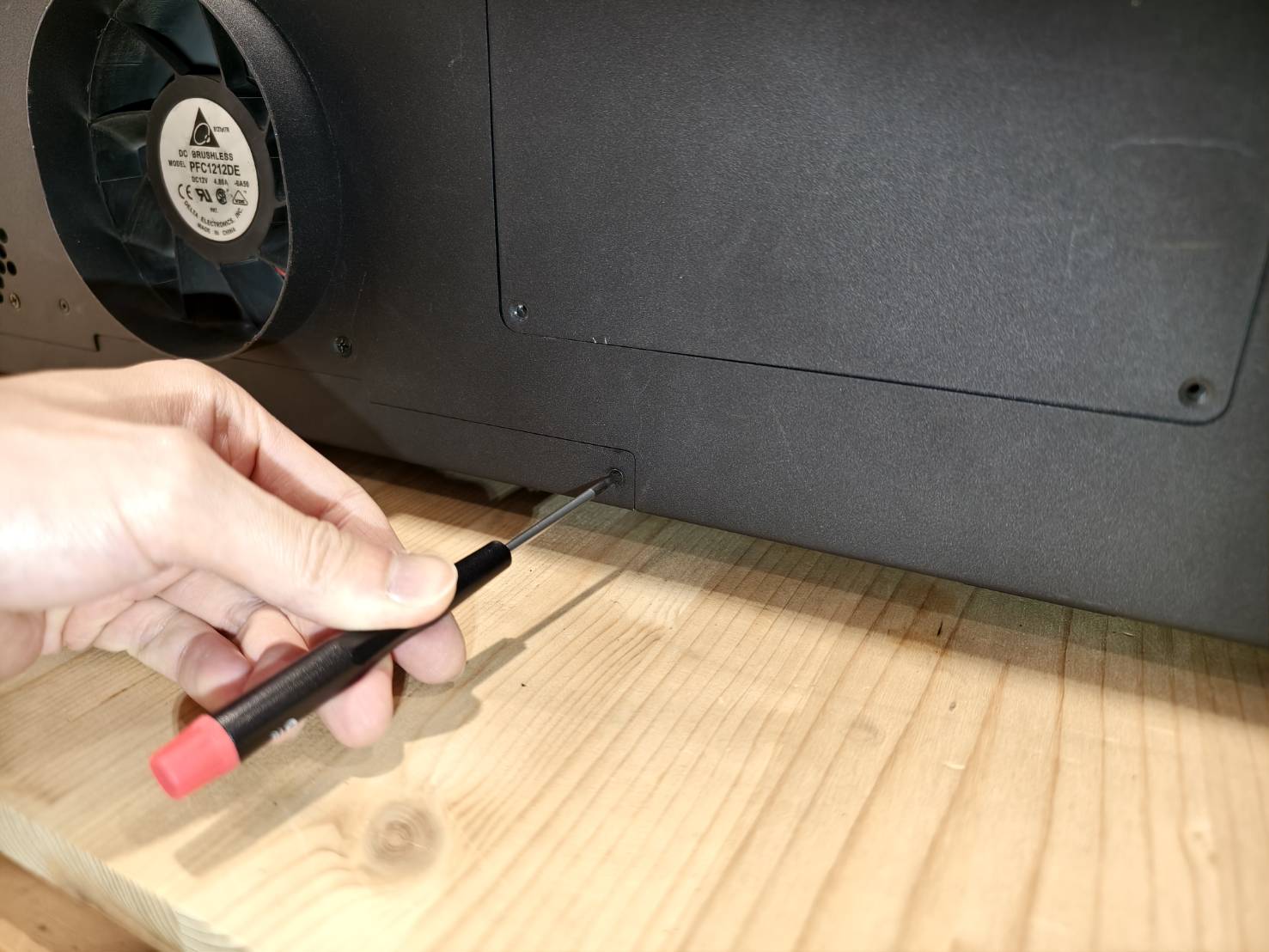

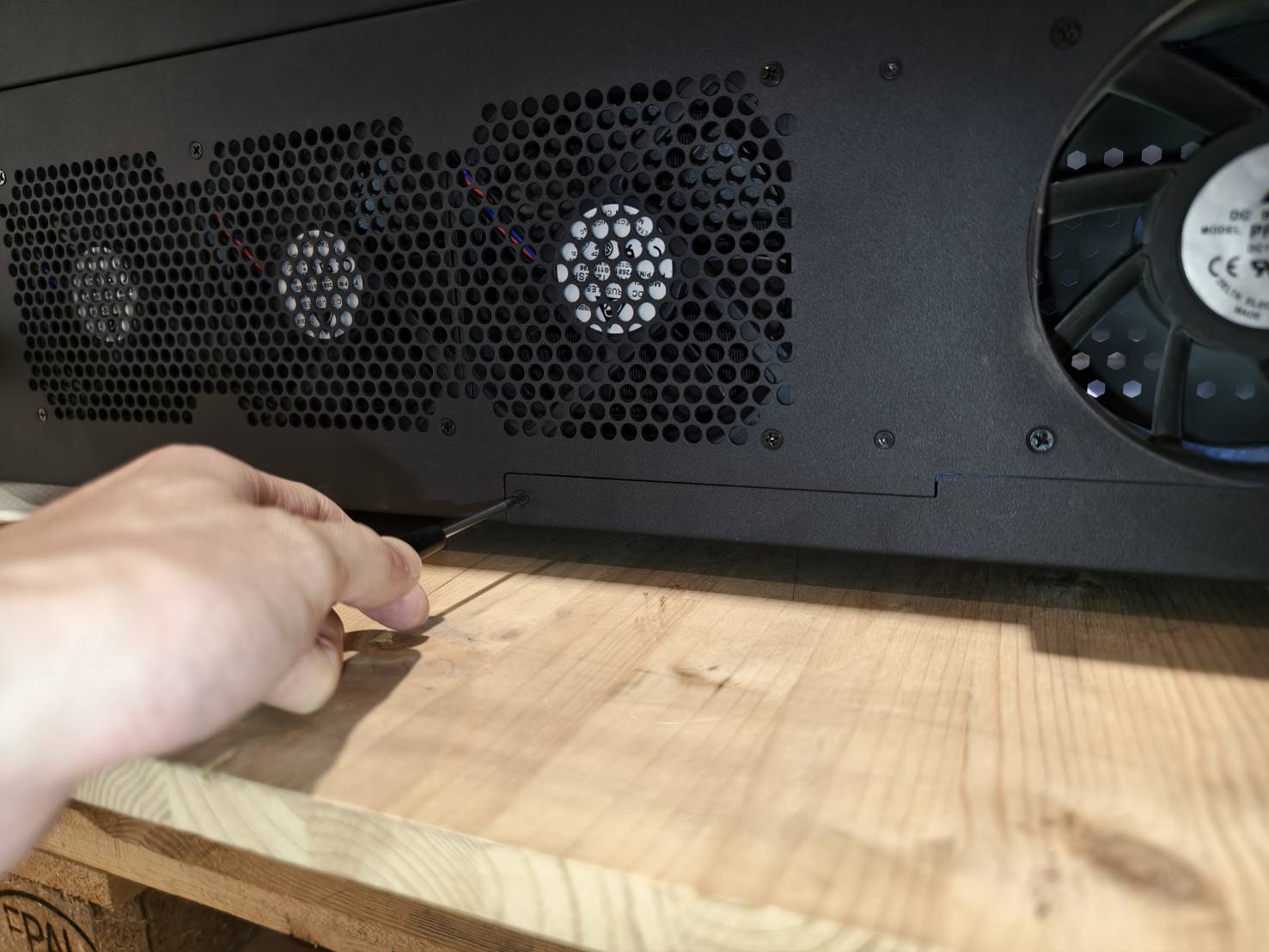

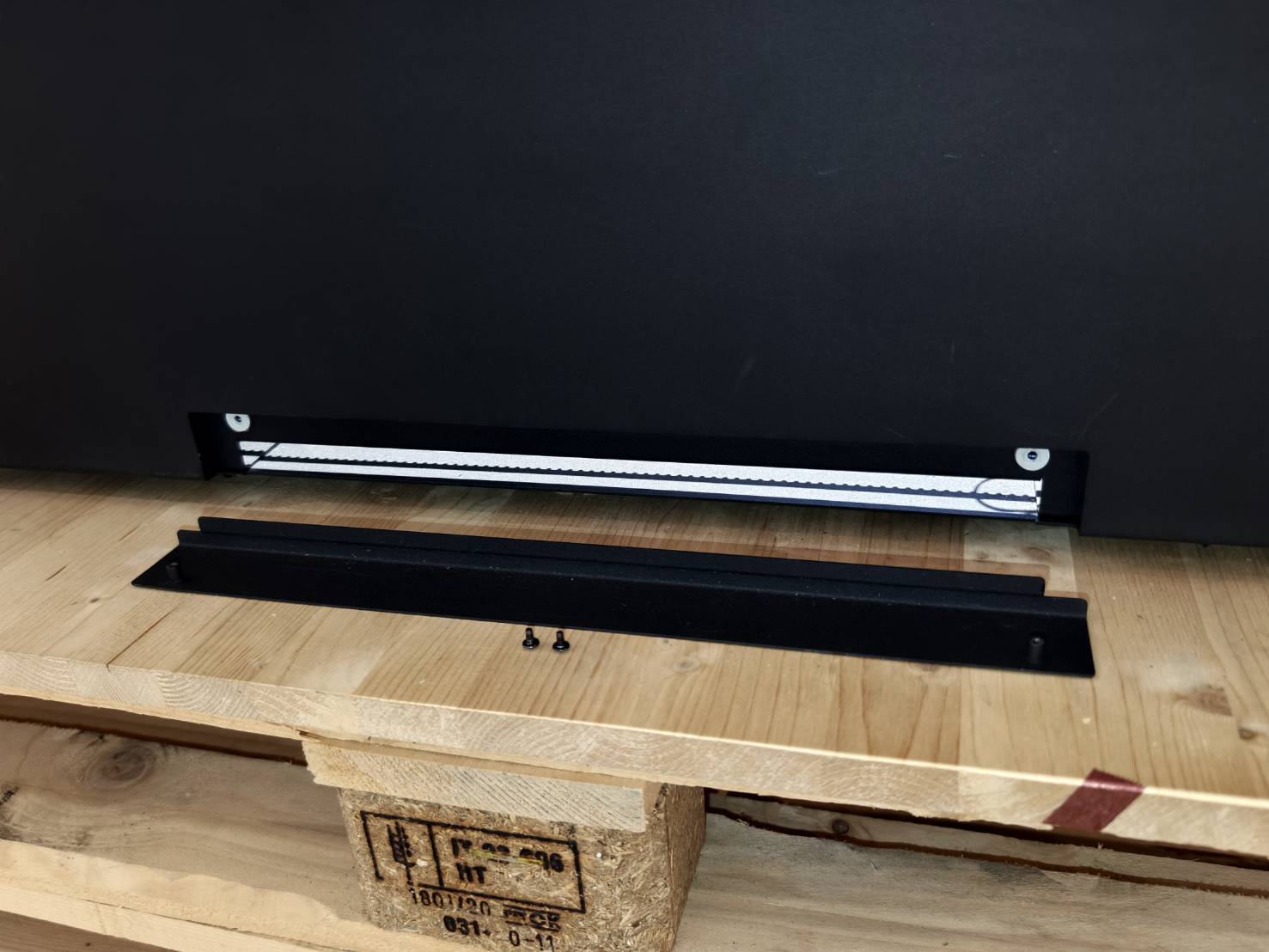

Fjern de to skruene på maskinens bakside.
Oppbevar dekselet trygt for fremtidig bruk.

Trinn 4

Omorganiser luftslangen som vist i videoen nedenfor.
(Luftslangen må først kobles fra, deretter omorganiseres og kobles til igjen.)

Trinn 5

Løsne laserdysen ved å vri på ringen.

Trinn 6

Fjern ringen fra dyseforlengeren.
Fest dyseforlengeren til maskinen ved hjelp av ringen.

Trinn 7

Monter dysen sammen med linsen igjen.

• Sørg for at linsen er i standardposisjon.
• Påse at den buede siden av linsen vender oppover.
  (Et tips for å raskt identifisere den buede siden er at den skal reflektere hele ansiktet ditt når du ser på den.)
• Kontroller at luftslangen ikke er bøyd.

Forklaring

Som standard vil fokuslinsen være plassert øverst, og fokuslinsen vil være 4 mm, noe som betyr at avstanden mellom dysespissen og materialets overflate vil være 4 mm.

Bestem rekkefølgen for fokusmodus
Fokusmodus: 4mm (Standard)		Fokusmodus: 16mm
Linse		Blokk
Blokk		Linse
Ring		Ring
Dyse		Dyse

Demonstrasjon

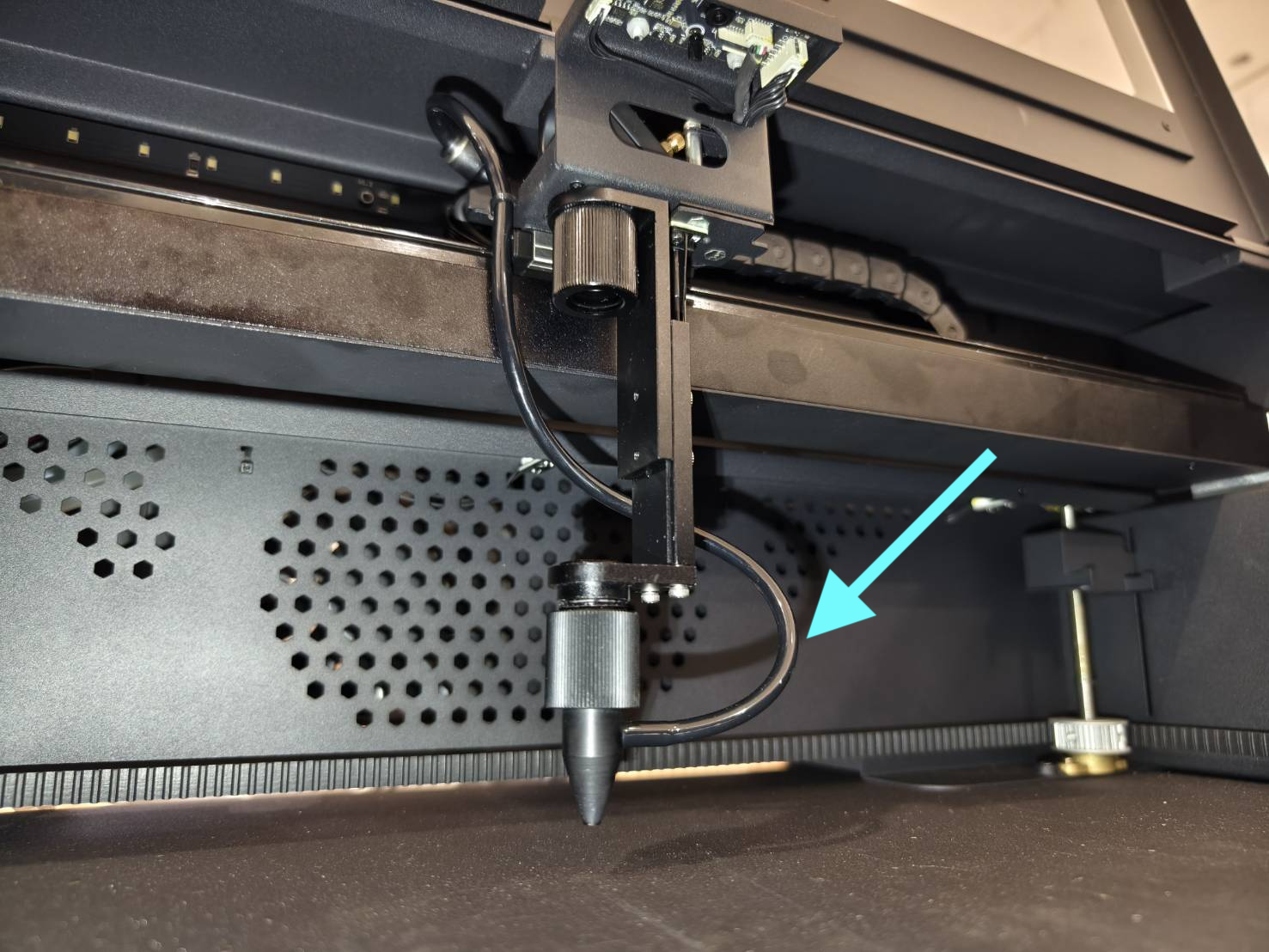

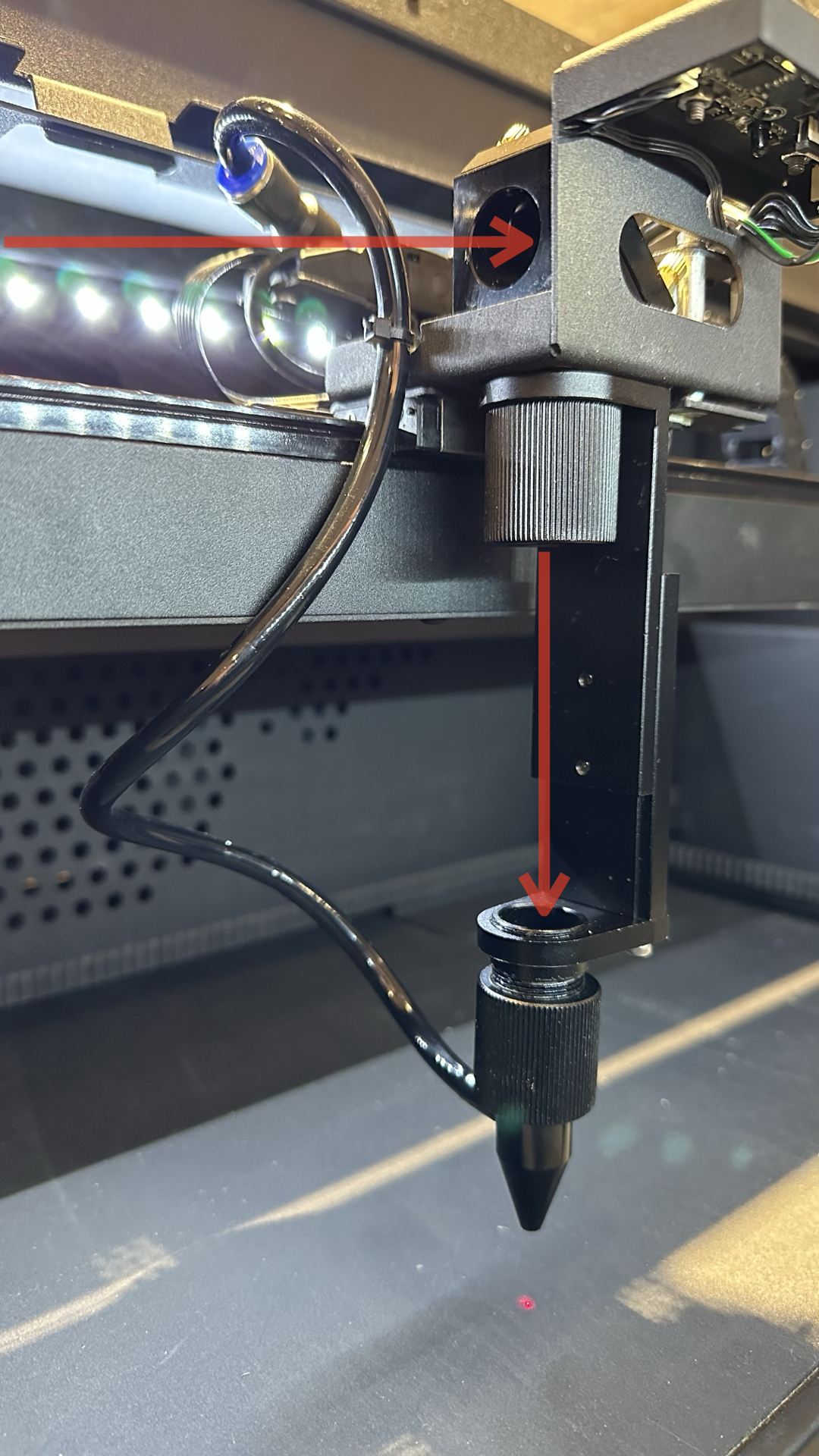

⚠︎ Advarsel: For å unngå mulig skade, ikke plasser luftslangen i laserbanen som er indikert med rød pil i bildet nedenfor.

⚠︎ Advarsel: Sørg også for at luftslangen er på høyre side av laserdysen for å unngå problemer med hjemposisjonering.

Trinn 8

Aktiver luftstrømtestfunksjonen på kontrollpanelet og flytt laserhodet manuelt rundt for å sjekke om resultatet er normalt. Flytt spesielt dysen til venstre side, da luftslangen sannsynligvis vil treffe maskinens side og forårsake bøying.

Trinn 9

Gå til "Maskinvareinnstillinger" for å velge standard fokusmodus.
Maskin >> Maskinvareinnstillinger >> Neste side >> Fokusmodus >> Velg "Nærfokus" (Standard)

Trinn 10

Dysens høyde kan justeres ved hjelp av fingerskruene på siden.

Trinn 11

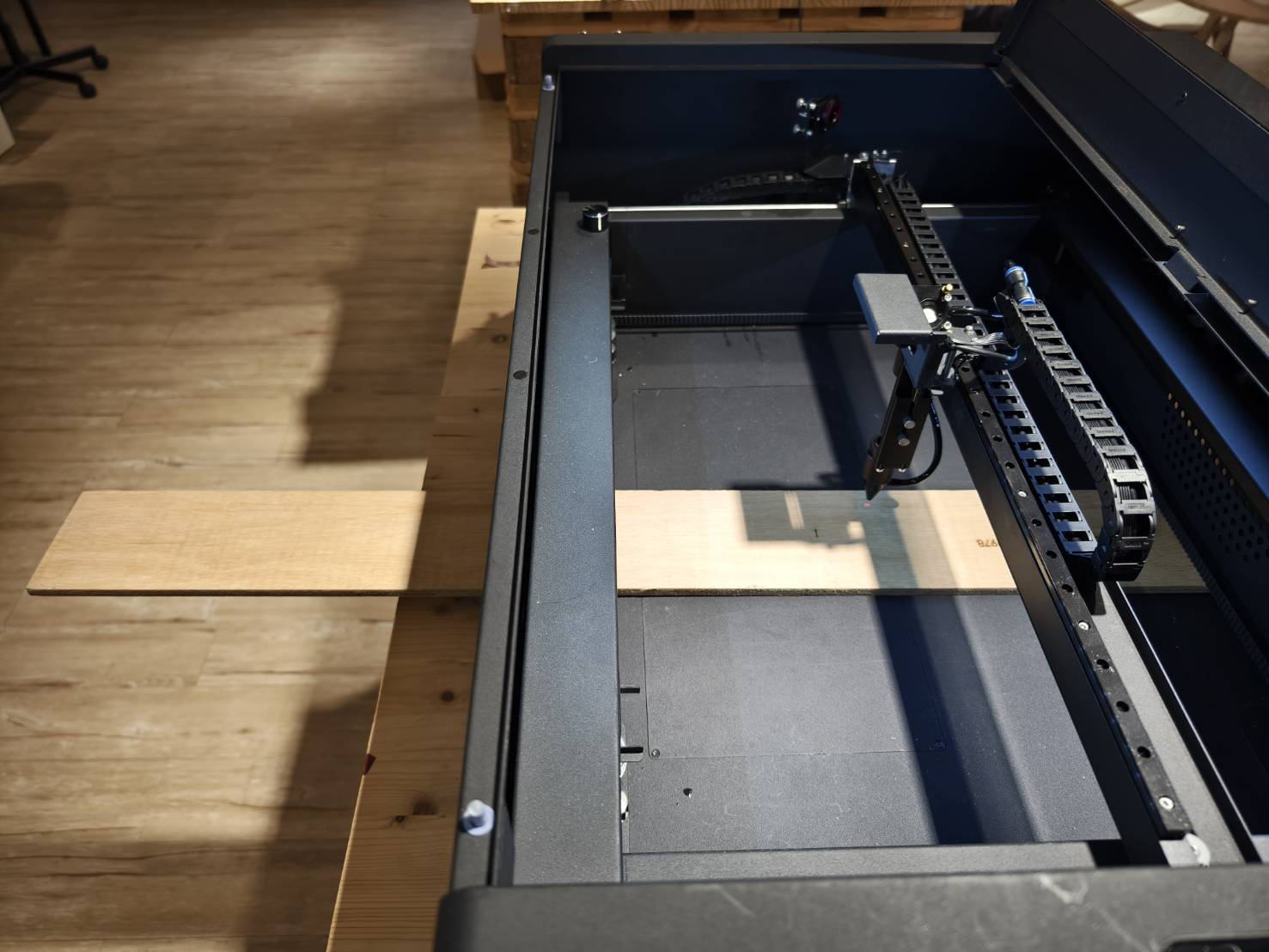

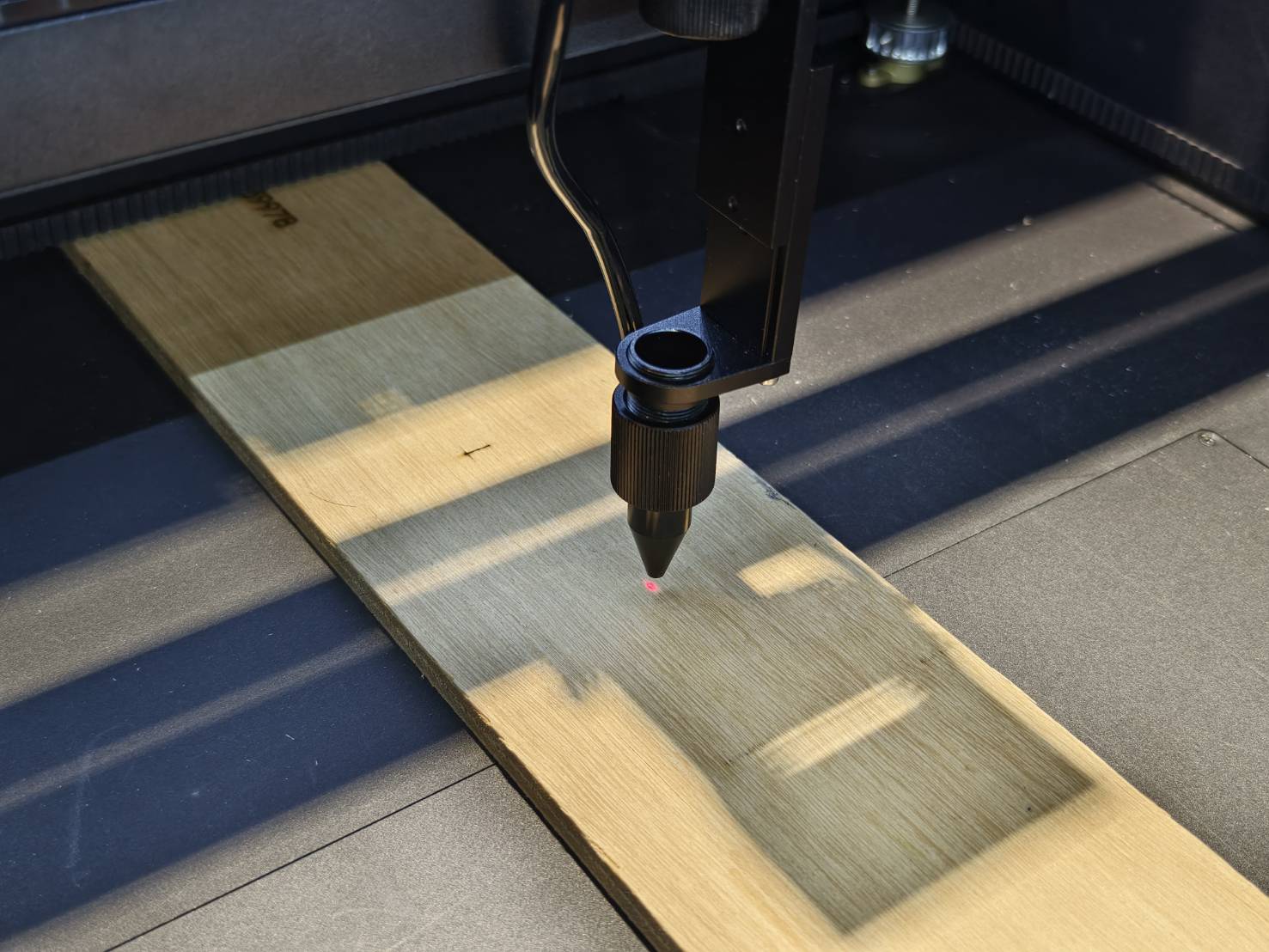

Du kan nå plassere et lengre materiale inne i maskinen.

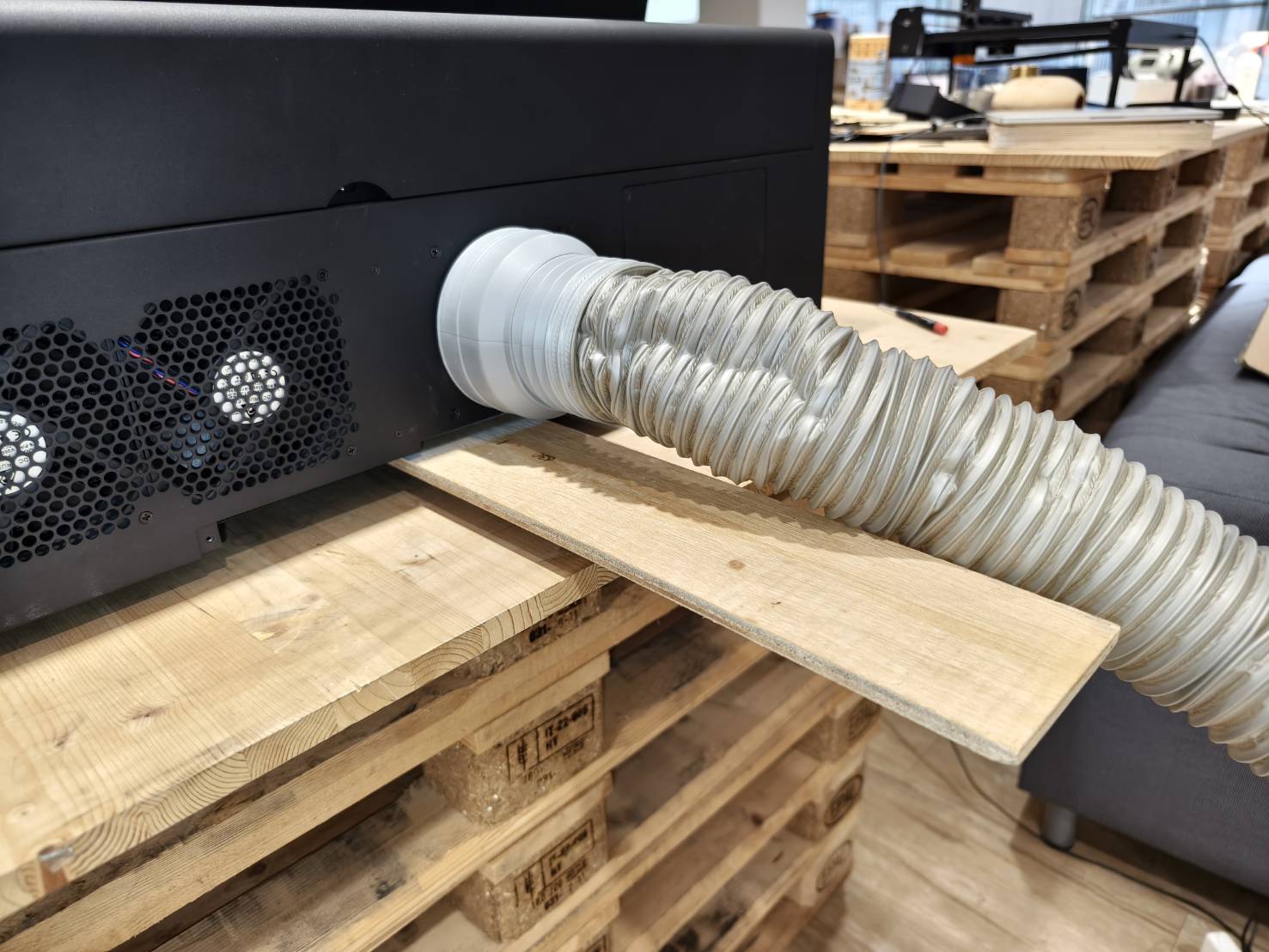

Sørg for at ventilasjonsslangen ikke blokkerer baksiden av materialet.

Trinn 12

Utfør manuell fokusering ved hjelp av verktøyet. Tuppen av verktøyet har en tykkelse på 4 mm, og vi vil bruke det til å fokusere. (Hvis du har mistet verktøyet, kan du bruke instruksjonene for å lage et nytt selv.)

Trinn 13

Flytt laserhodet til området du ønsker å gravere eller kutte, og lukk døren.

Trinn 14

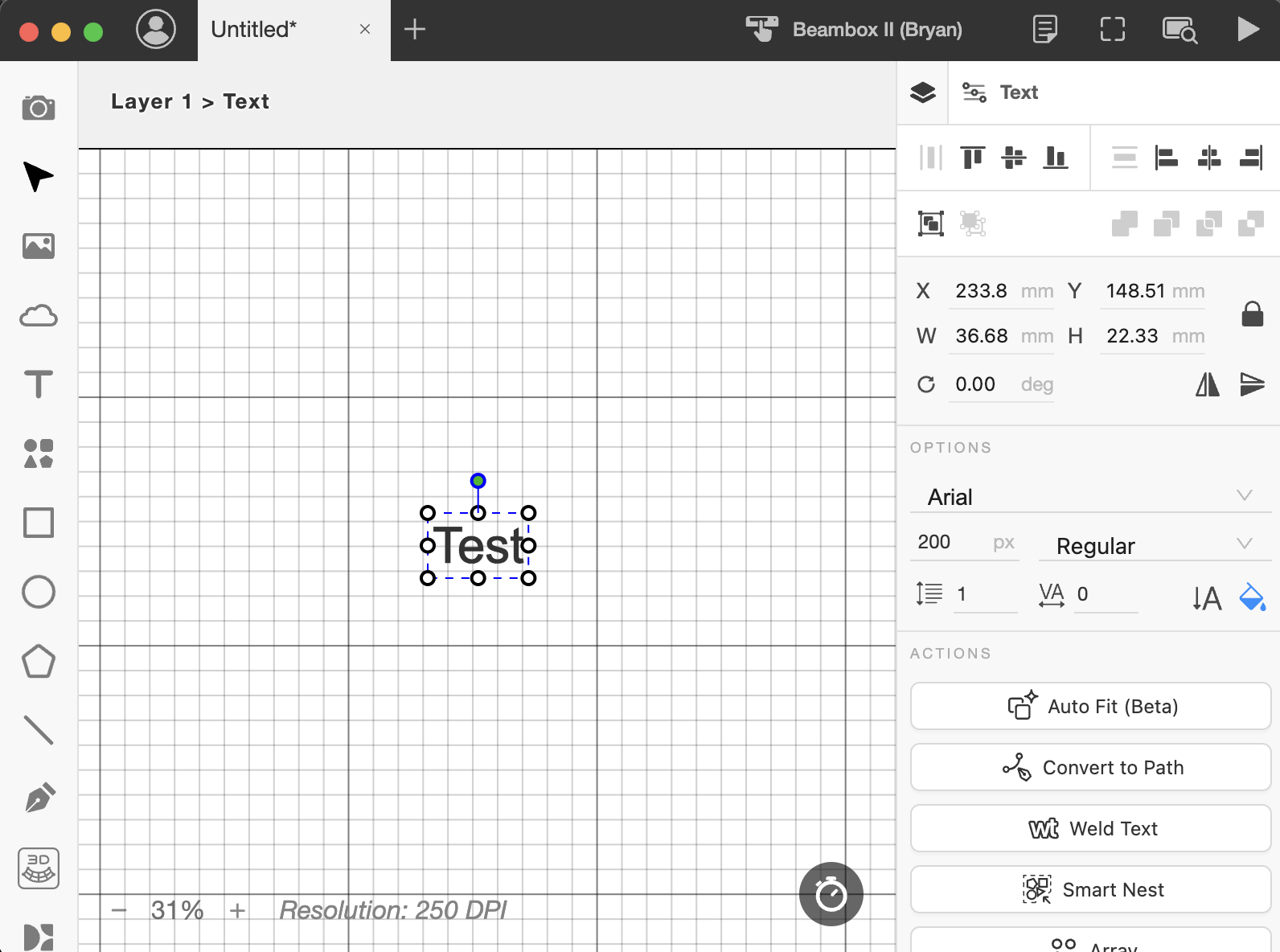

• Start Beam Studio og importer eller opprett en fil.

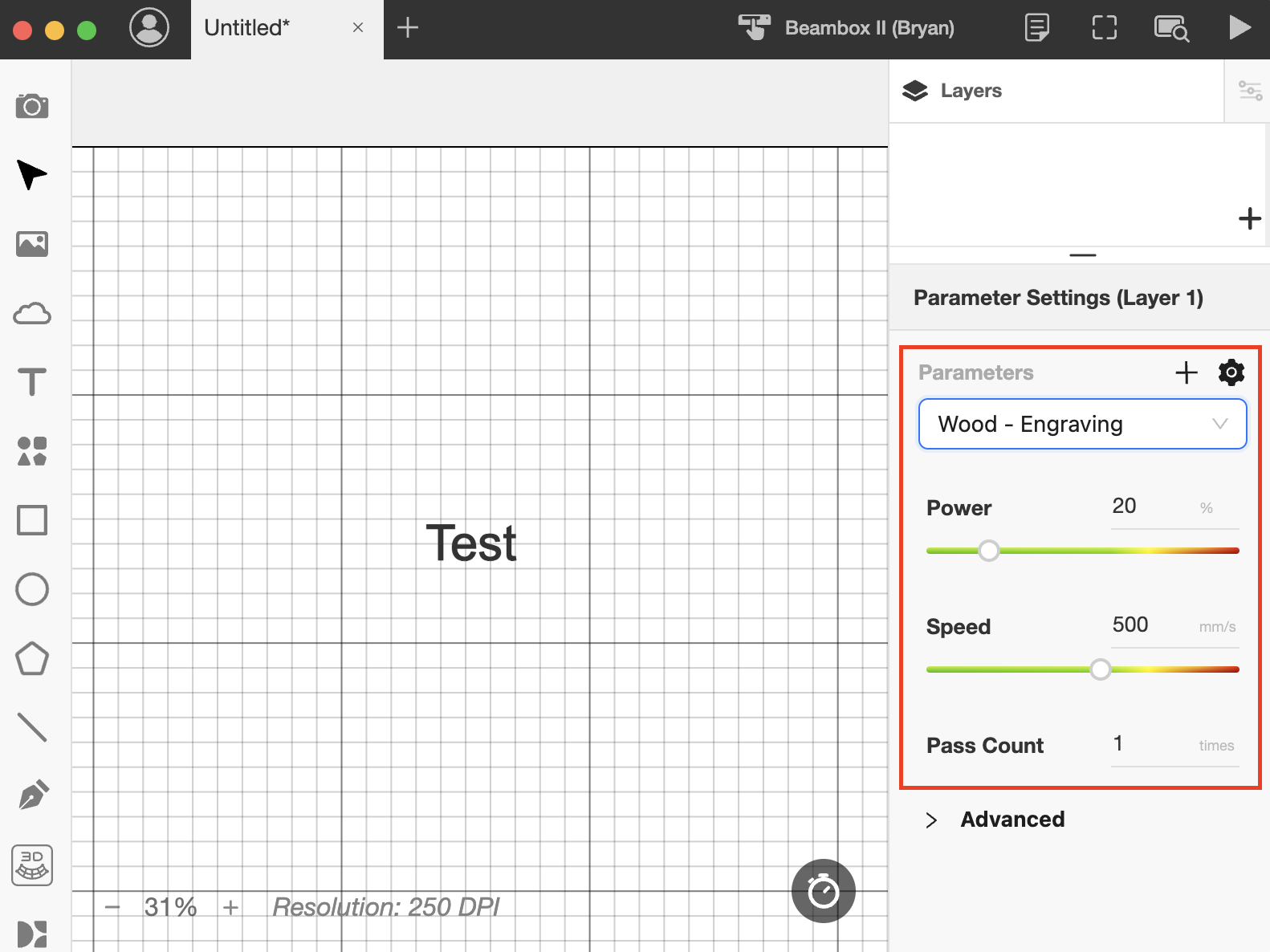

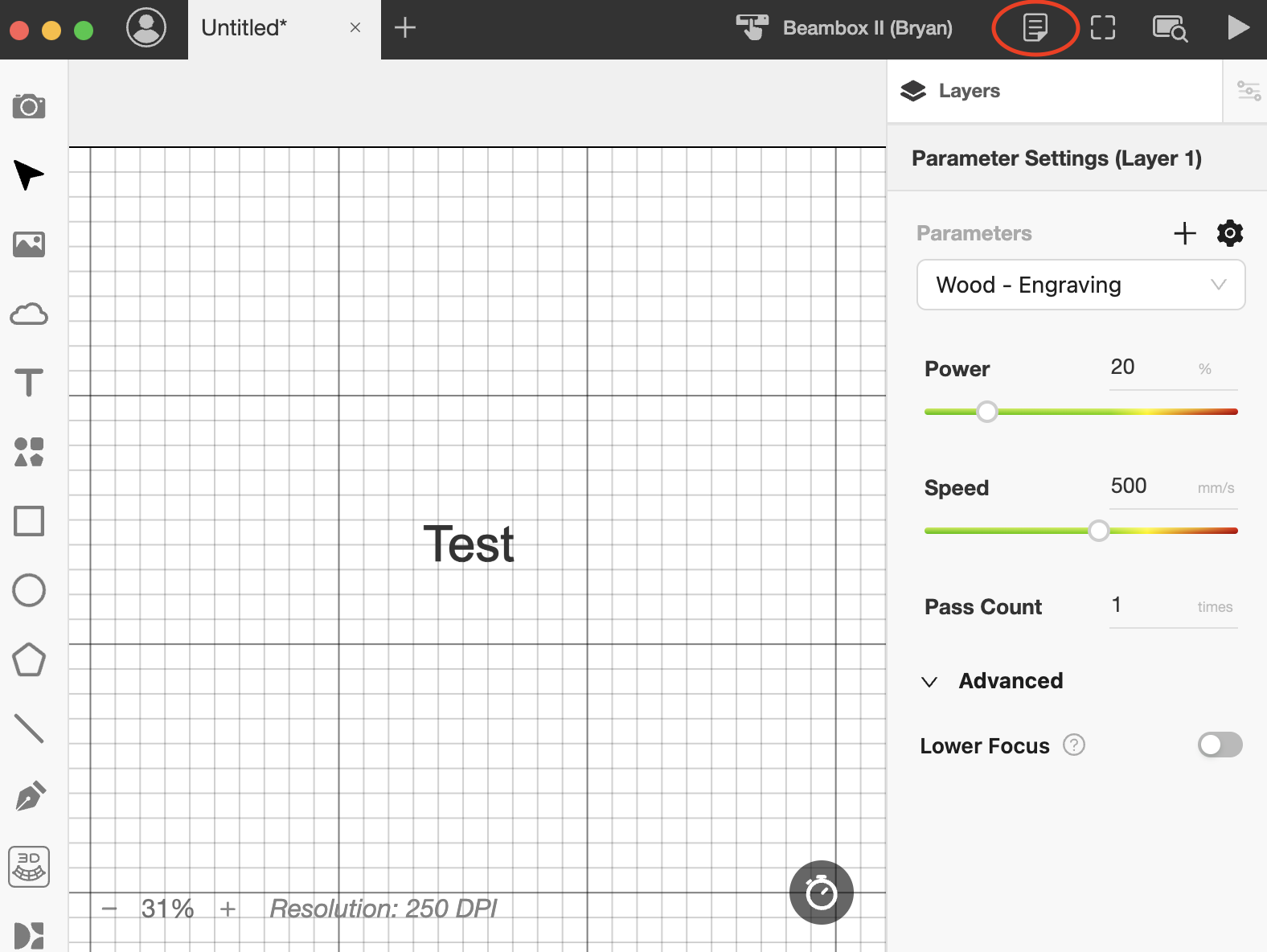

• Still inn riktige parametere basert på materialet ditt.

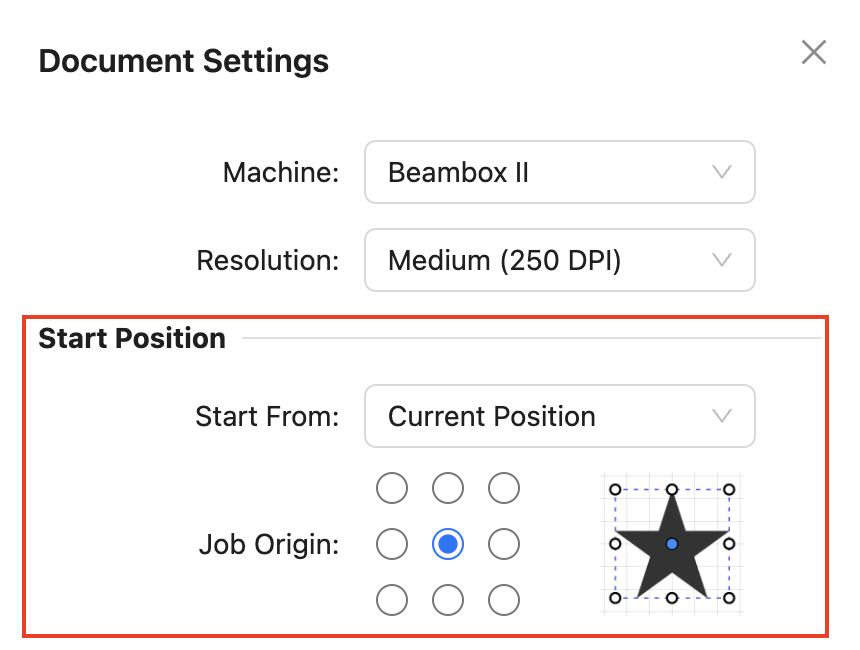

• Aktiver gjeldende posisjon som startposisjon i dokumentinnstillingene.

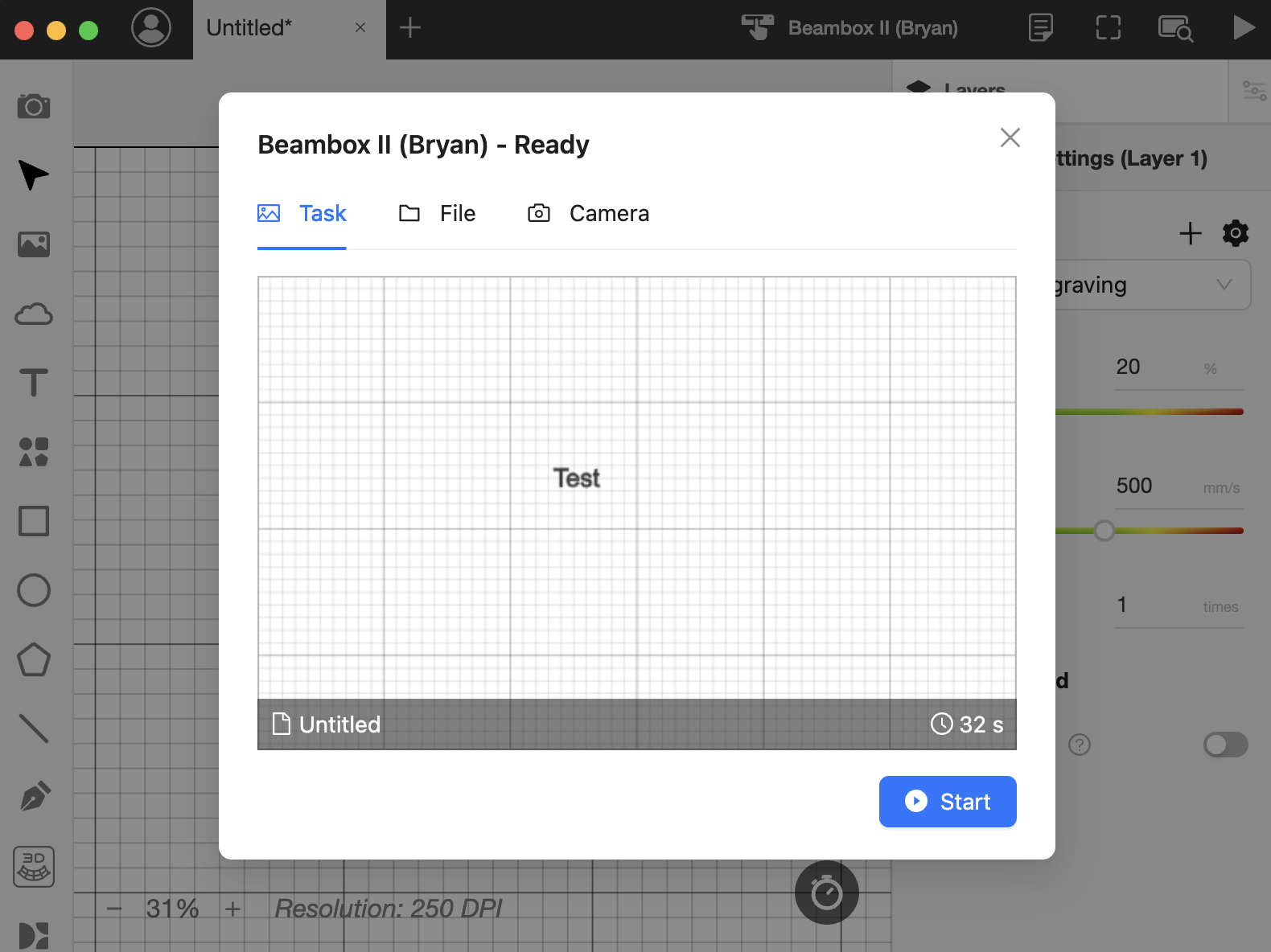

• Start jobben.


Trinn 14

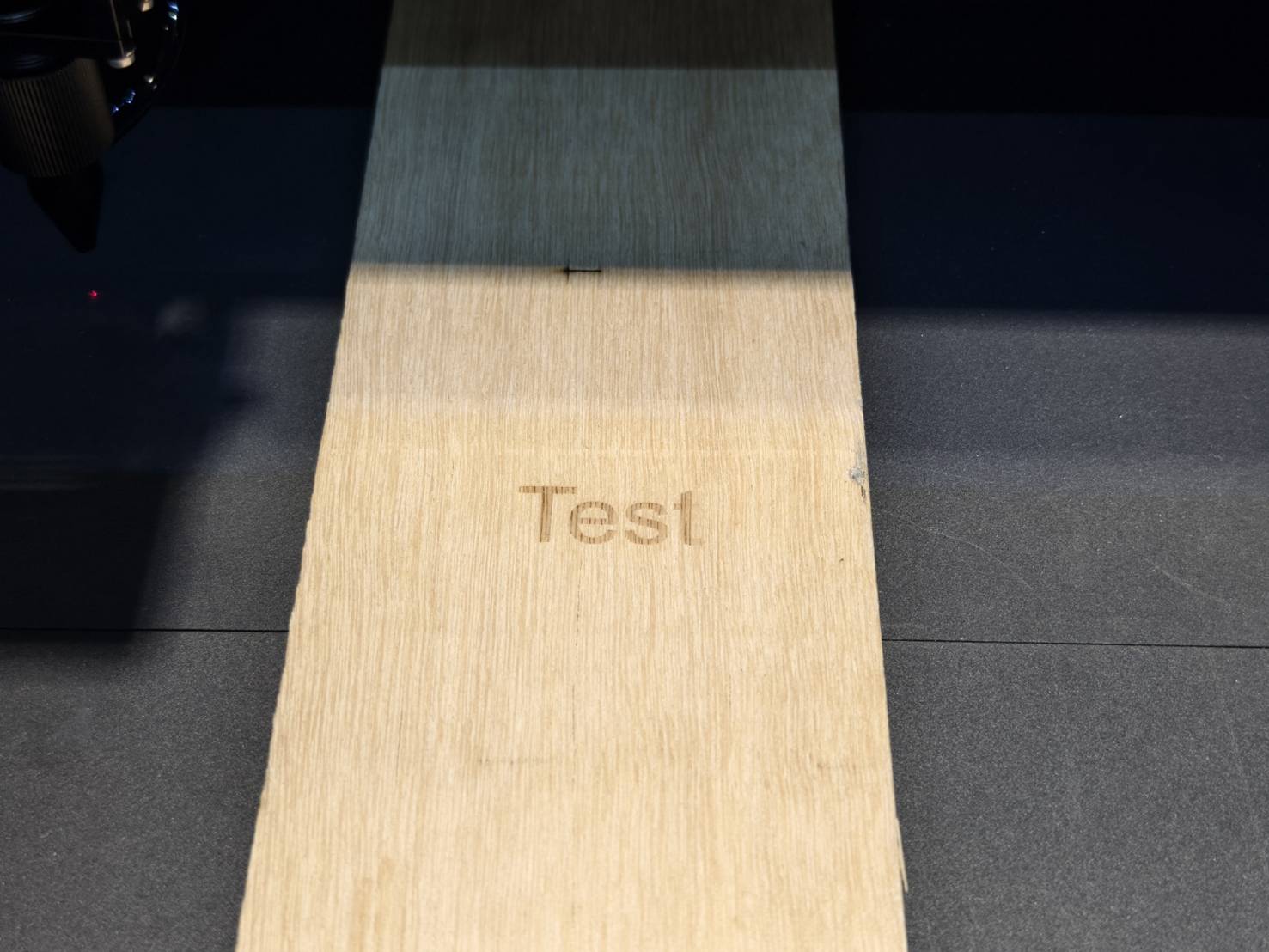

Kontroller resultatet.
