2-3 Montering og oppstart for Beambox II

Innhold

1. FLUX vannkjøler
2. Hurtigguide
3. Vannpumpedeksel for Beambox II
4. Vannslangeplugg ×4
5. Dobbeltsidig pagodekobling ×2
6. Vannslangeklemme ×6
7. Strømkabel
8. Vannslange ×2

Verktøy

• Spisstang
• Stjerneskrutrekker
• T8 Torx-nøkkel

Monteringsanvisning

Trinn 1 - Slå av maskinen

Trinn 2 - Åpne dekslene

Bruk en T8 Torx-nøkkel for å fjerne skruene på vannpumpedekselet.

Bruk en stjerneskrutrekker for å fjerne skruen på bakdekselet.

Trinn 3 - Koble fra vannslangen

Bruk spisstang for å flytte vannslangeklemmen og ha klar en beholder for vannet i slangen. Koble deretter fra vannslangen.

Trinn 4 - Koble til de to vannslangene for kjøleren

Koble den dobbeltsidige pagodekontakten til slangen.

Koble til vannslangene.

Koble til den andre slangen.

Bruk nebbtang for å skyve vannslangeklemmen på den dobbeltsidige pagodekontakten for å feste slangene.

Trinn 5 - Monter og juster vannslangenes posisjon

Før begge slangene gjennom hullet ved vannpumpen og pumpedekselet.

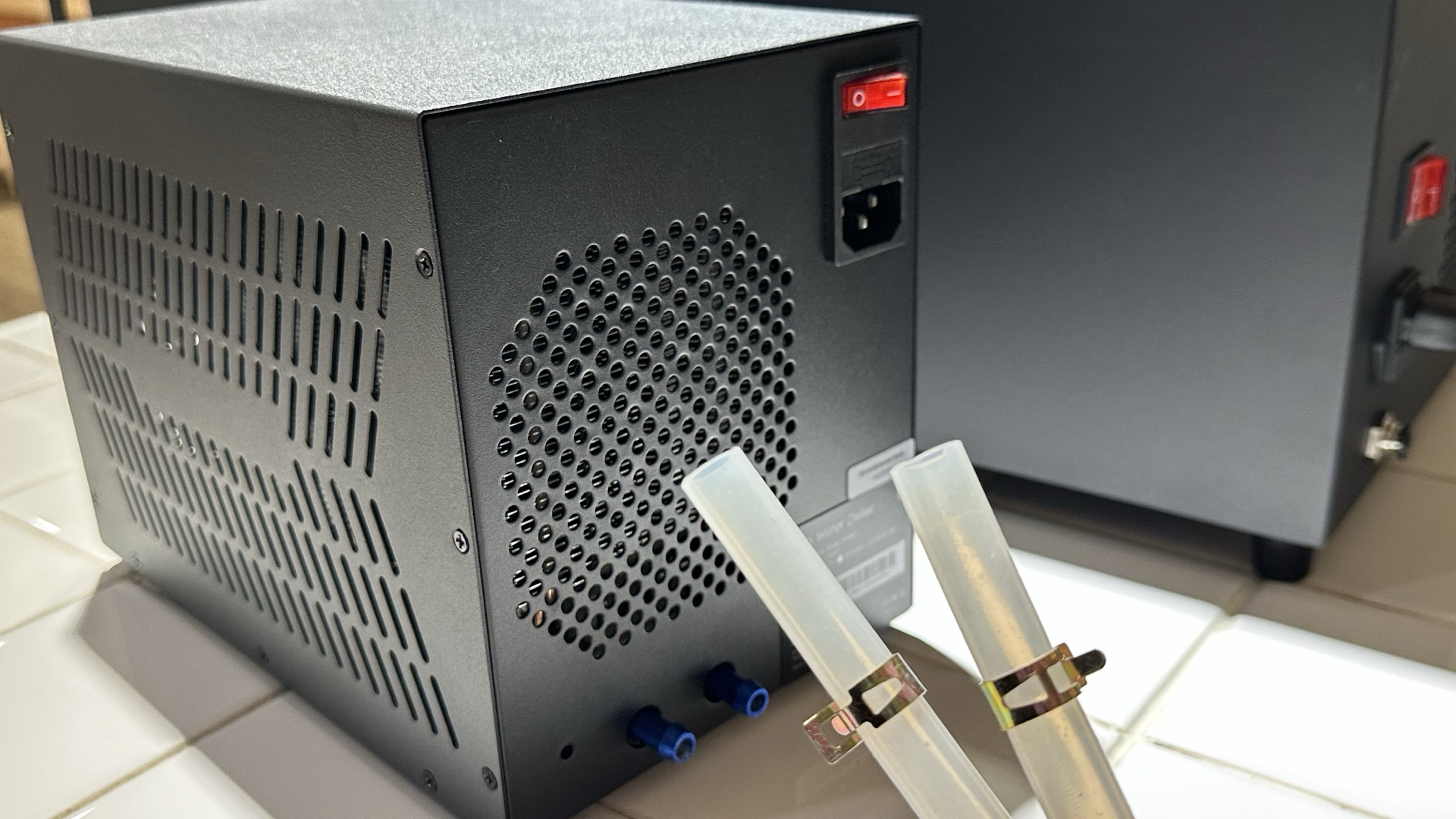

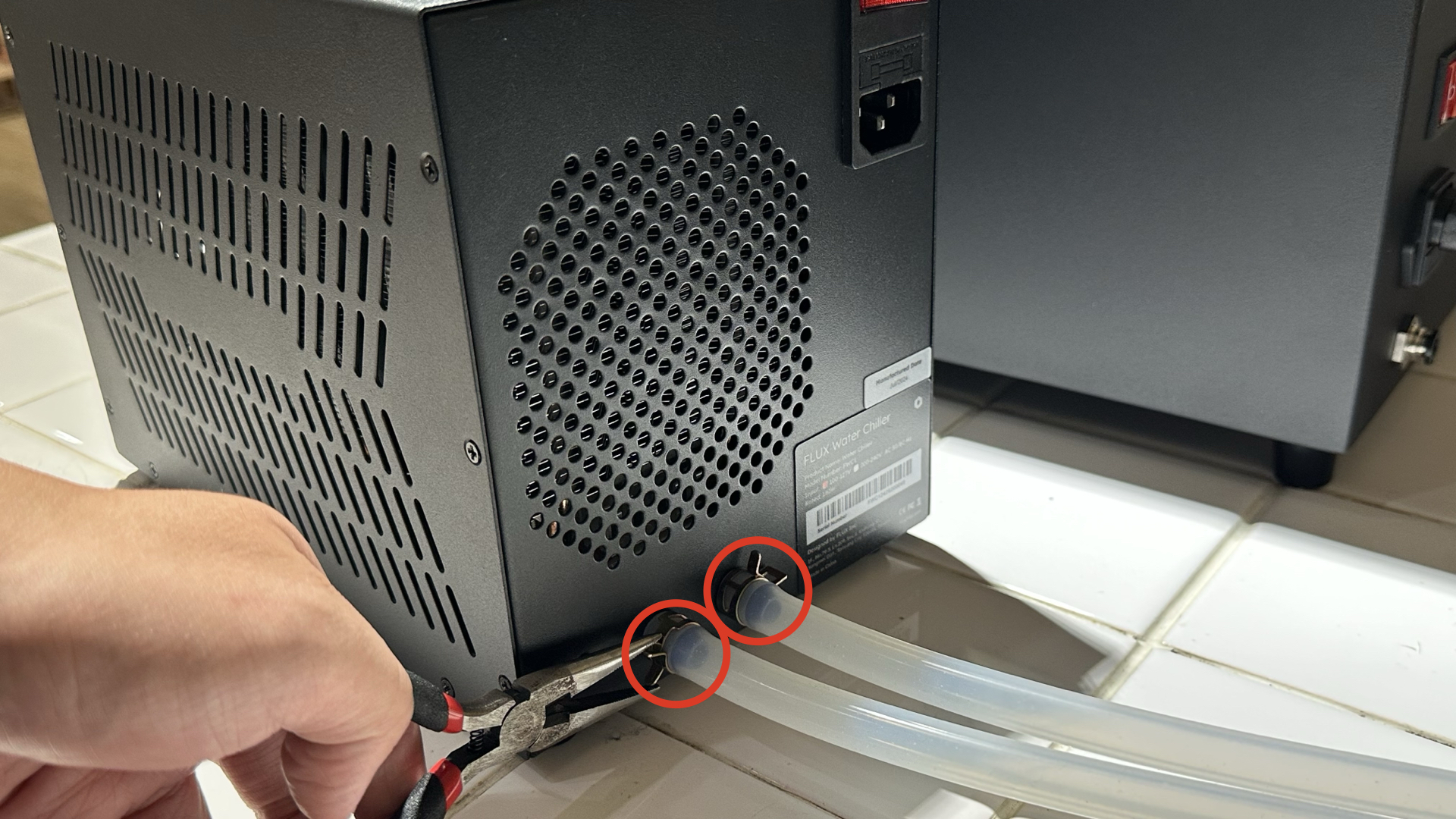

Trinn 6 - Koble vannslangen til kjøleren

Trinn 7 - Kontroller vannslangenes posisjon

Det anbefales at den står i vater med maskinen

Trinn 8 - Start maskinen

Trinn 9 - Påfylling av vann

a. Åpne pumpelokket.
b. Sett inn trakten.
c. Hell vannet sakte i til det er 50 % fullt.
d. Lukk pumpelokket.
e. Gå til 'Vedlikeholdsmodus' og vent til hjemkjøring er fullført, trykk deretter på 'Pumpe'-knappen for å starte vannpumpen.
f. Når vannivået i tanken synker, trykk på 'Pumpe'-knappen igjen for å stoppe pumpen og fyll på mer vann til tanken er 80 % full.
g. Gjenta trinnet over til vannet er 80 % fullt og ikke synker mer.

Trinn 10 - Test gjennomstrømningshastigheten

Utfør en strømningshastighetstest og kontroller om verdien er normal
(Maskinpanel > Maskin > Maskinvareinnstillinger > Strømningshastighetstest)

Trinn 11 - Monter bakdekselet og vannpumpedekselet

Trinn 12 - Slå på kjøleenheten

Vannstrømskjema

1. Laserrør
2. BLDC-vannpumpe
3. FLUX vannkjøler
4. Vannkjølingsradiator
5. Vannpumpeutgang
6. Vannpumpeinntak
7. Tosidig pagodakobling
8. Vannrør
9. Laserrørets vanninntak
10. Laserrørets vannutgang
11. Strømningssensor
