Beskrivelse
Denne artikkelen vil veilede deg gjennom installasjon av manuell dør på Promark Desktop-versjonen.
Støttede modeller:
-
Promark Desktop D20 / D30 / D50
-
Promark MOPA High Contrast M20
Innhold i esken
| Artikkelnummer | Navn/Beskrivelse | Antall | Merknad |
| A | Venstre deksel (med kretskort) | 1 stk | |
| B | Høyre deksel | 1 stk | |
| C | Tverrstang | 2 stk | |
| D | Dørenhet (med hengsler) | 1 stk | |
| E | Bakdeksel | 1 stk | |
| F | Bakfot | 2 stk | |
| G | Sølvplate | 1 stk | |
| H | Kabelplate | 1 stk | |
| I | Toppdeksel | 1 stk | |
| J | Kabel 1 (dørsensorkabel) | 1 stk | |
| K | Kabel 2 (rotasjonskabel) | 1 stk | |
| S1 | T8 Torx-skrue | 16 stk | To ekstra medfølger |
| S2 | M4*8 (3mm sekskantnøkkel) flathodet sekskantskrue | 7 stk | Én ekstra medfølger |
| S3 | M4*12 (3mm Hex) Flathodet sekskantskrue | 9 stk. | Én ekstra medfølger |
| S4 | M4*10 (3mm Hex) Forsenkhodet sekskantskrue | 5 stk. | Én ekstra medfølger |
| S5 | M3*6 (2,5mm Hex) Rundhodet sekskantskrue | 5 stk. | Én ekstra medfølger |
| T1 | 2,5 mm unbrakonøkkel | 1 stk | |
| T2 | T8 Torx-skrutrekker | 1 stk |
Verktøy:
Forberedelser:
Stjerneskrujern
Trinn 1

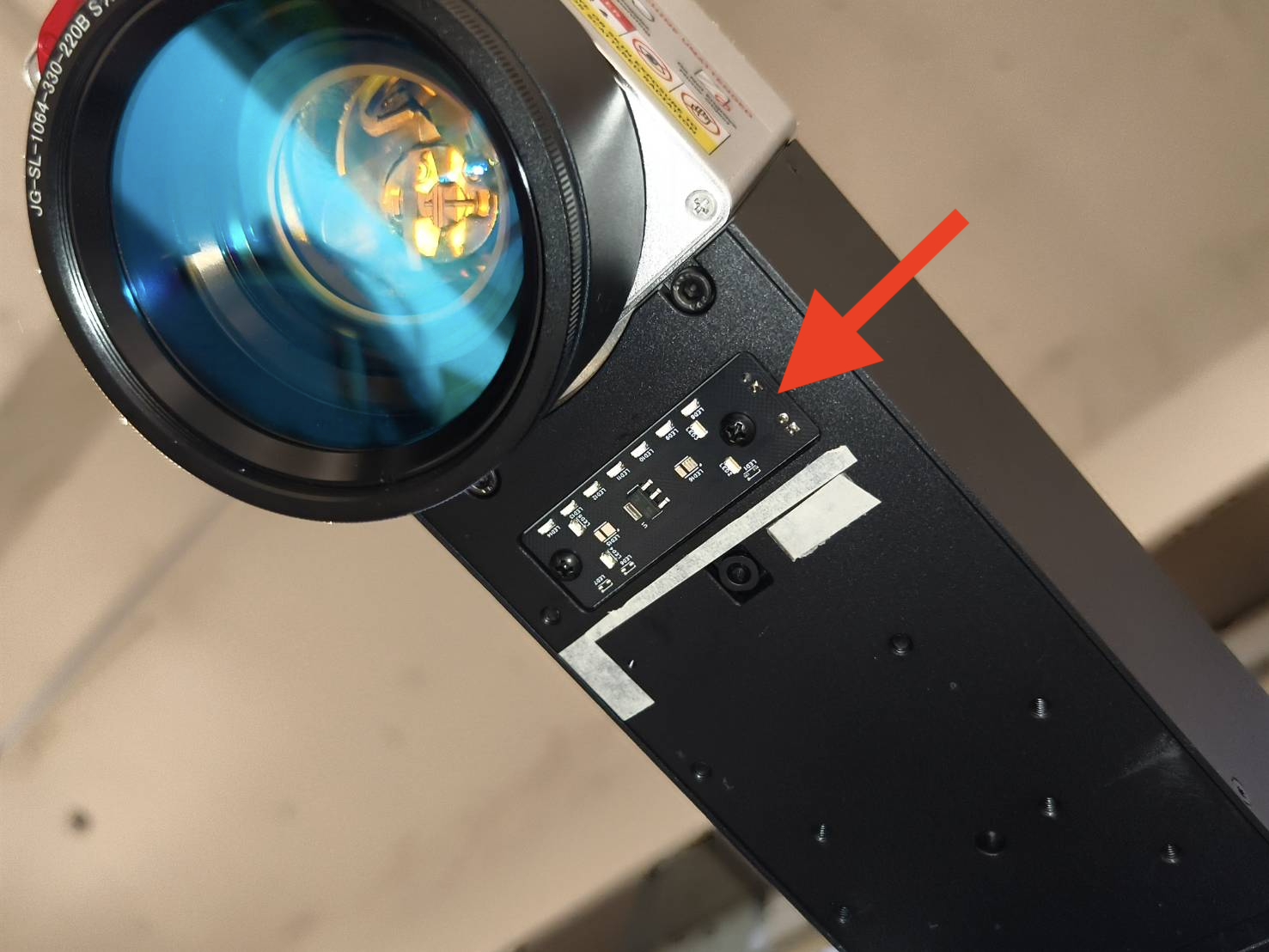

Følg veiledningen nedenfor for å bytte kameraets LED-kort.
(Formålet er å bytte til et annet LED-kort for å unngå overeksponering når den manuelle døren er montert.)
Promark - Bytte av kameraets LED-kort
Trinn 2

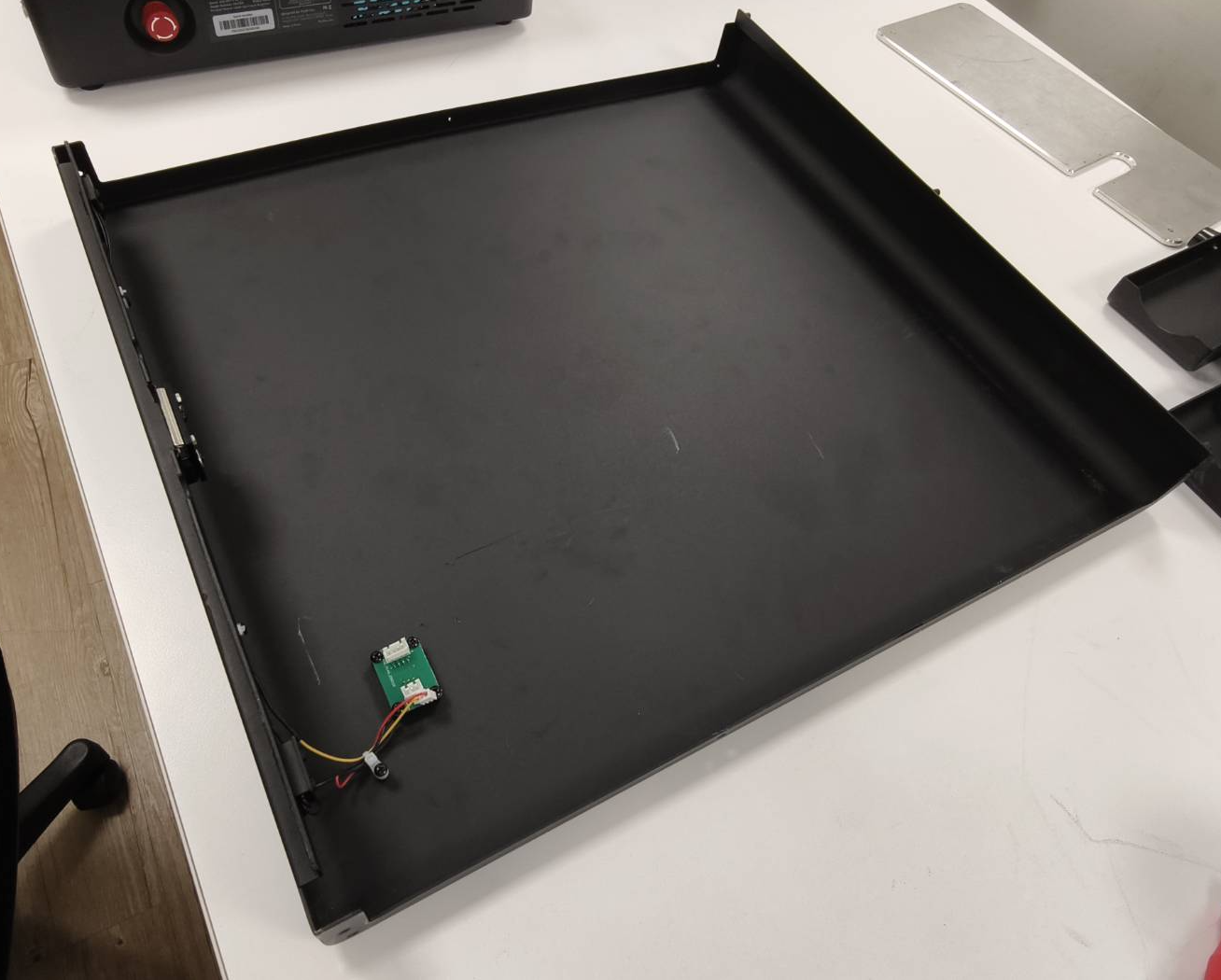

Finn venstre sidepanel (A), det med det lille kretskortet, og legg det flatt på bordet med kretskort-siden vendt opp, som vist på bildet.
Trinn 3

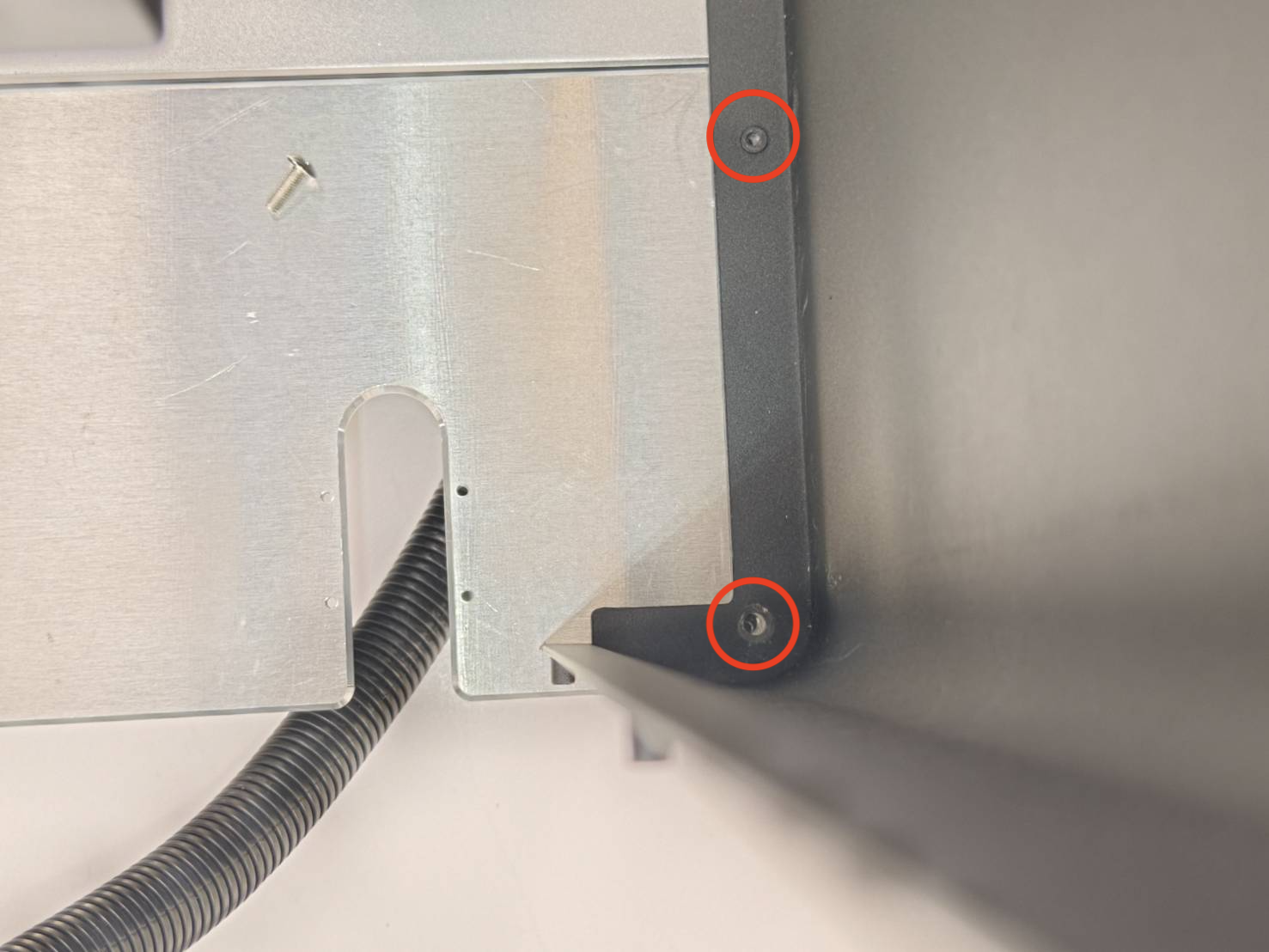

Finn tverrstangen (C) og fest den med 2 stk. T8-skruer (S1).
Trinn 4

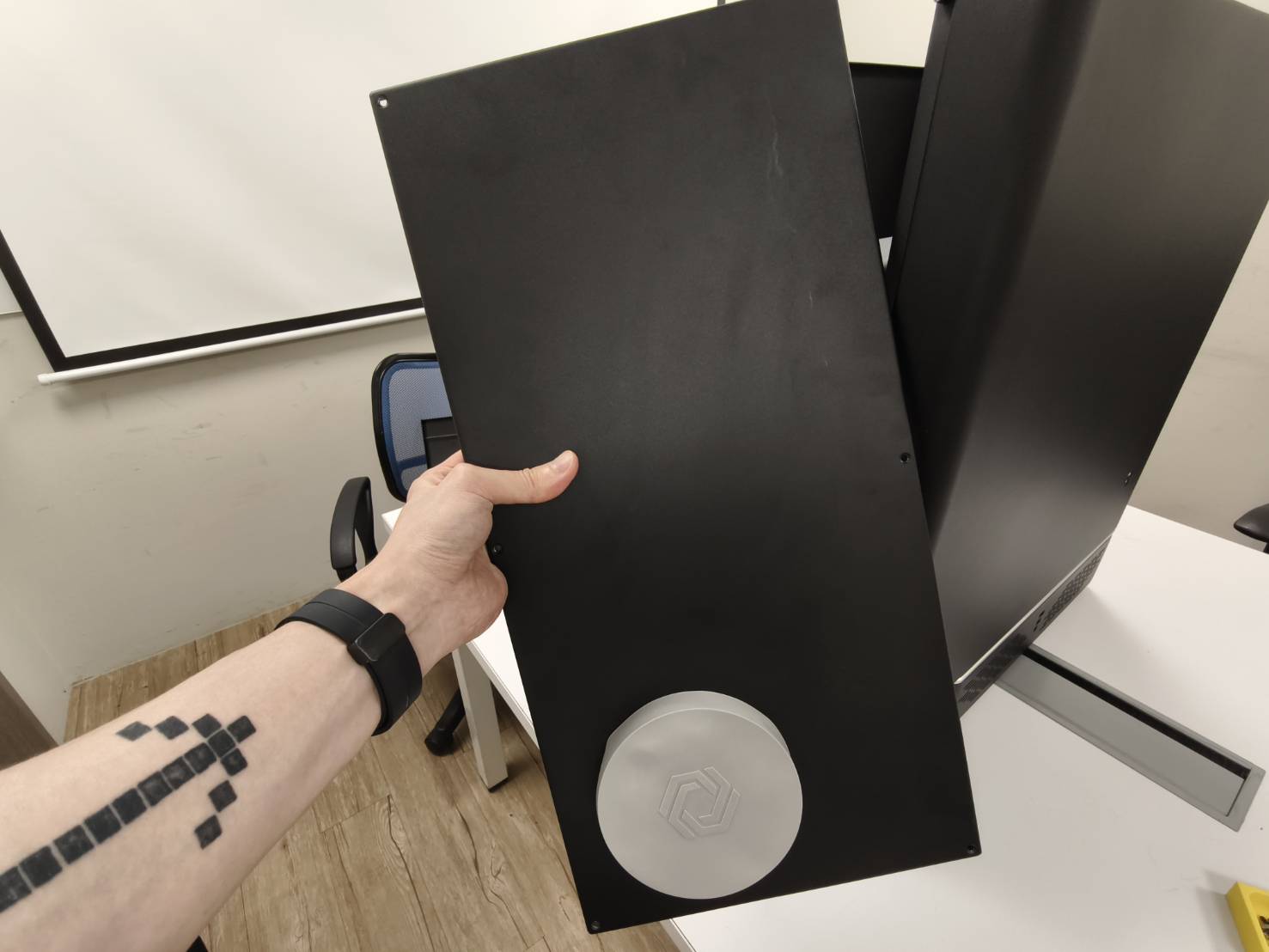

Sett venstre sidepanel oppreist og finn høyre sidepanel (B).
Fest høyre sidepanel til tverrstangen og sikre det med 2 stk. T8-skruer (S1).
(Merk: Sørg for at skruehullene på høyre sidepanel vender fremover.)
Trinn 5

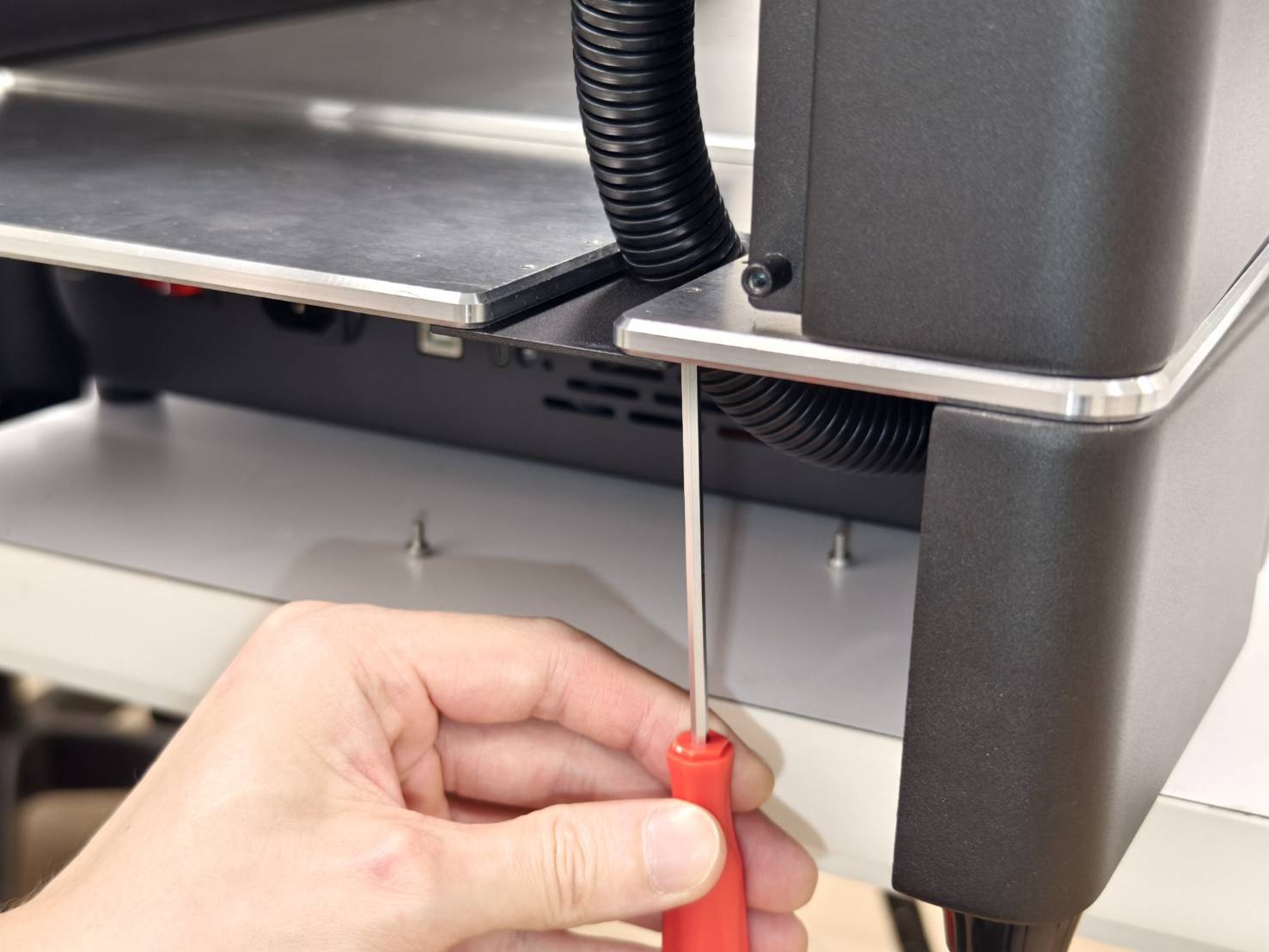

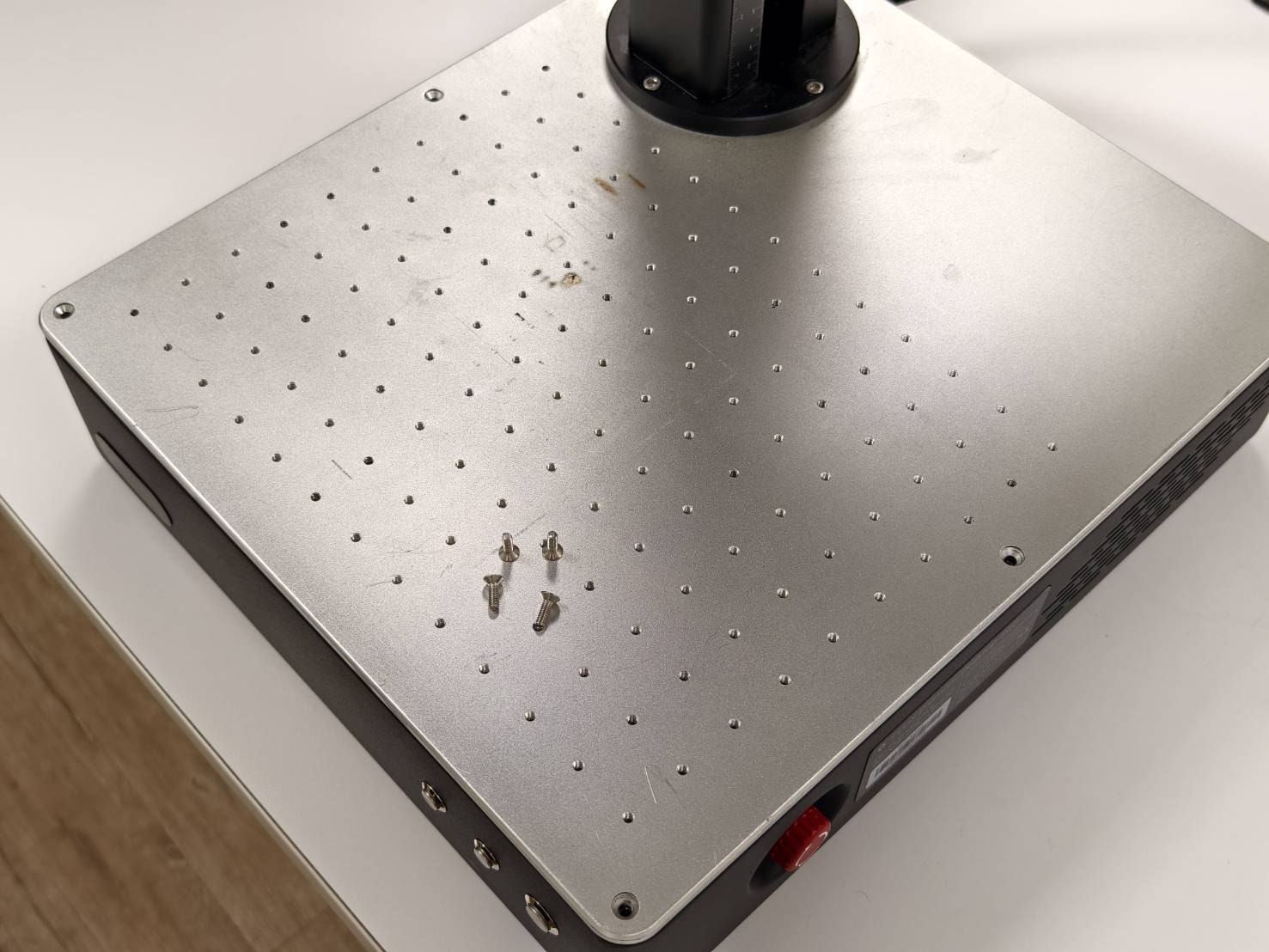

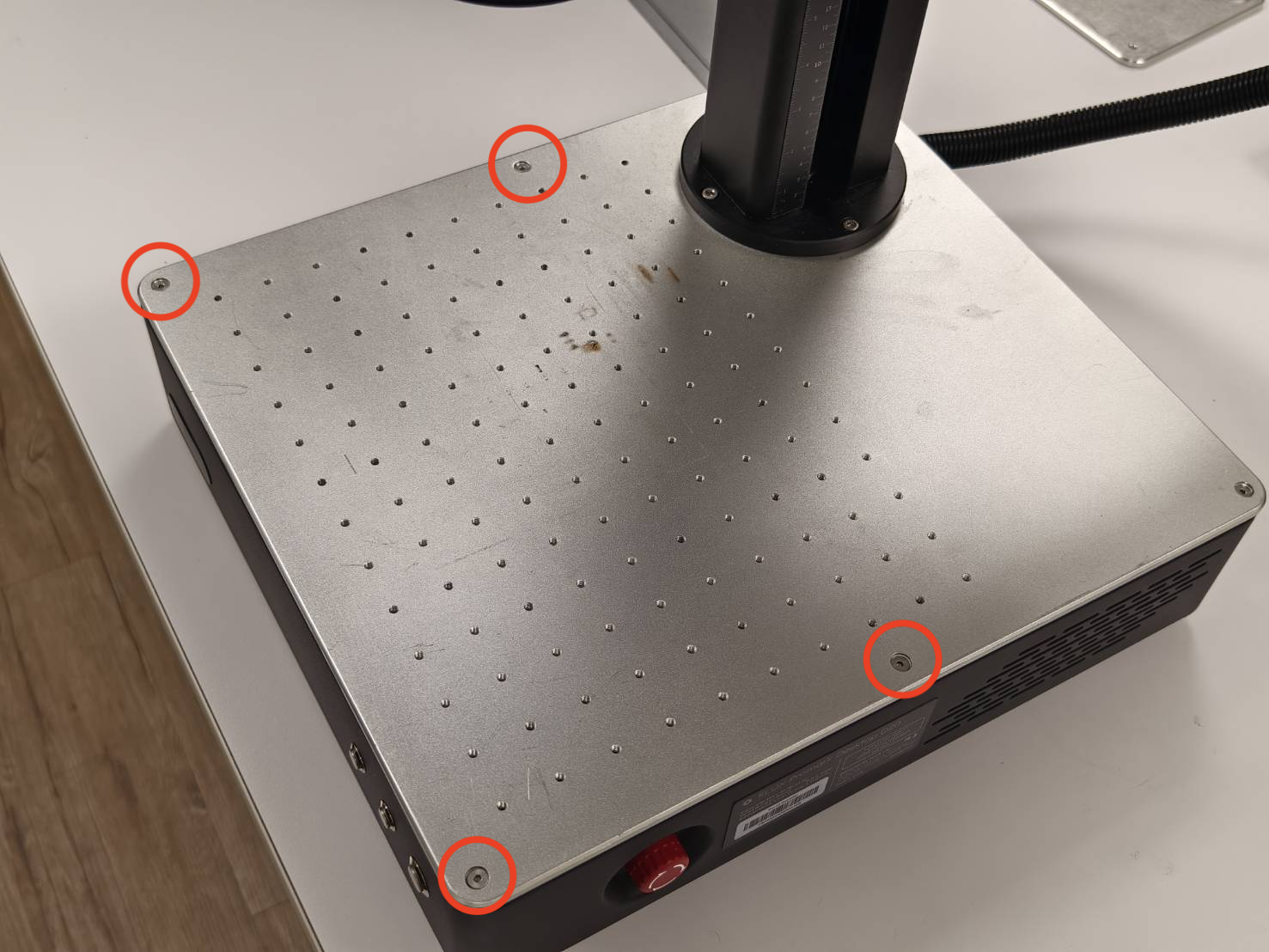

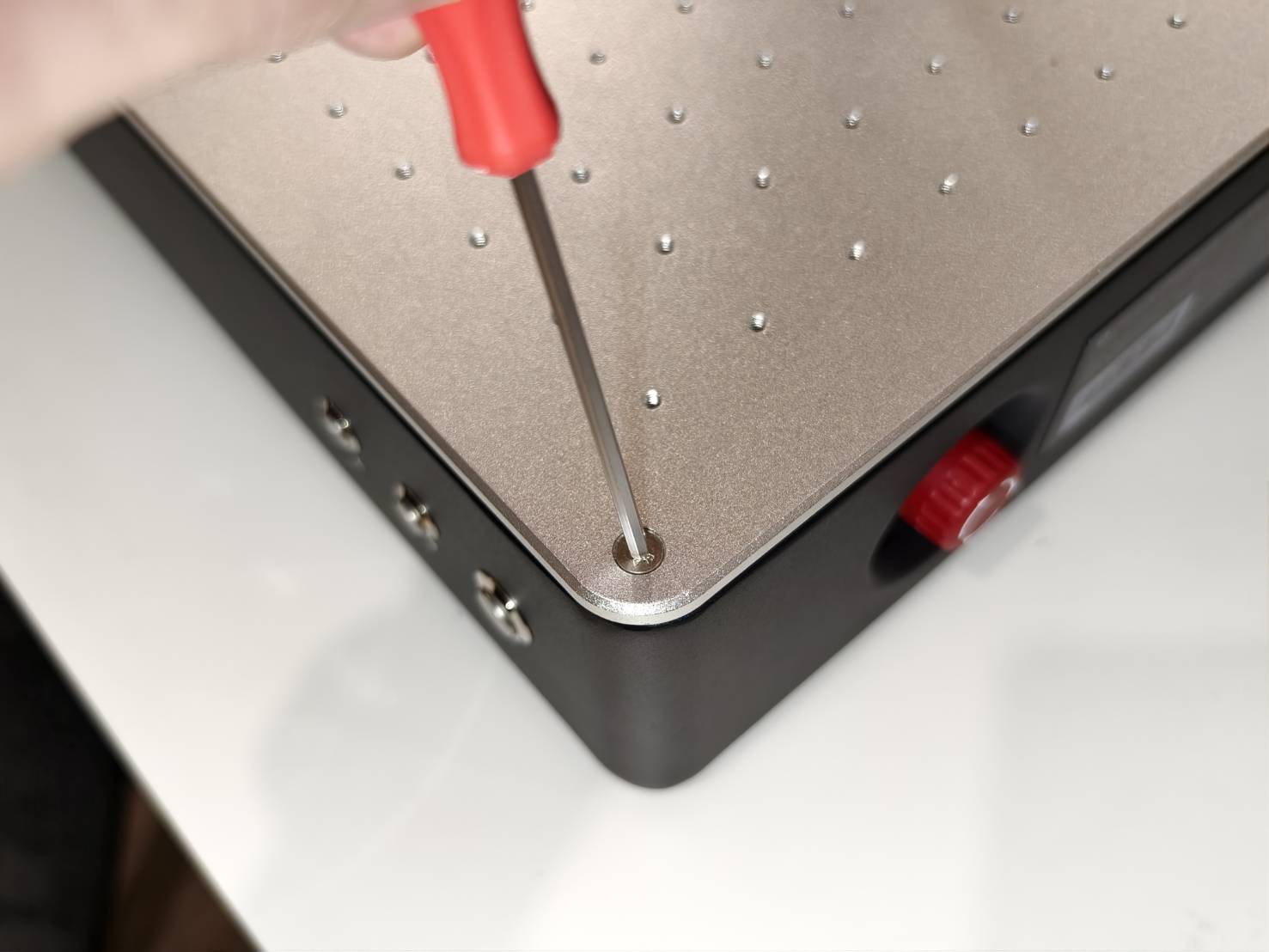

Fjern de fire skruene fra maskinens hoveddel. (2,5 mm unbrakonøkkel x 4 stk.)
Trinn 6

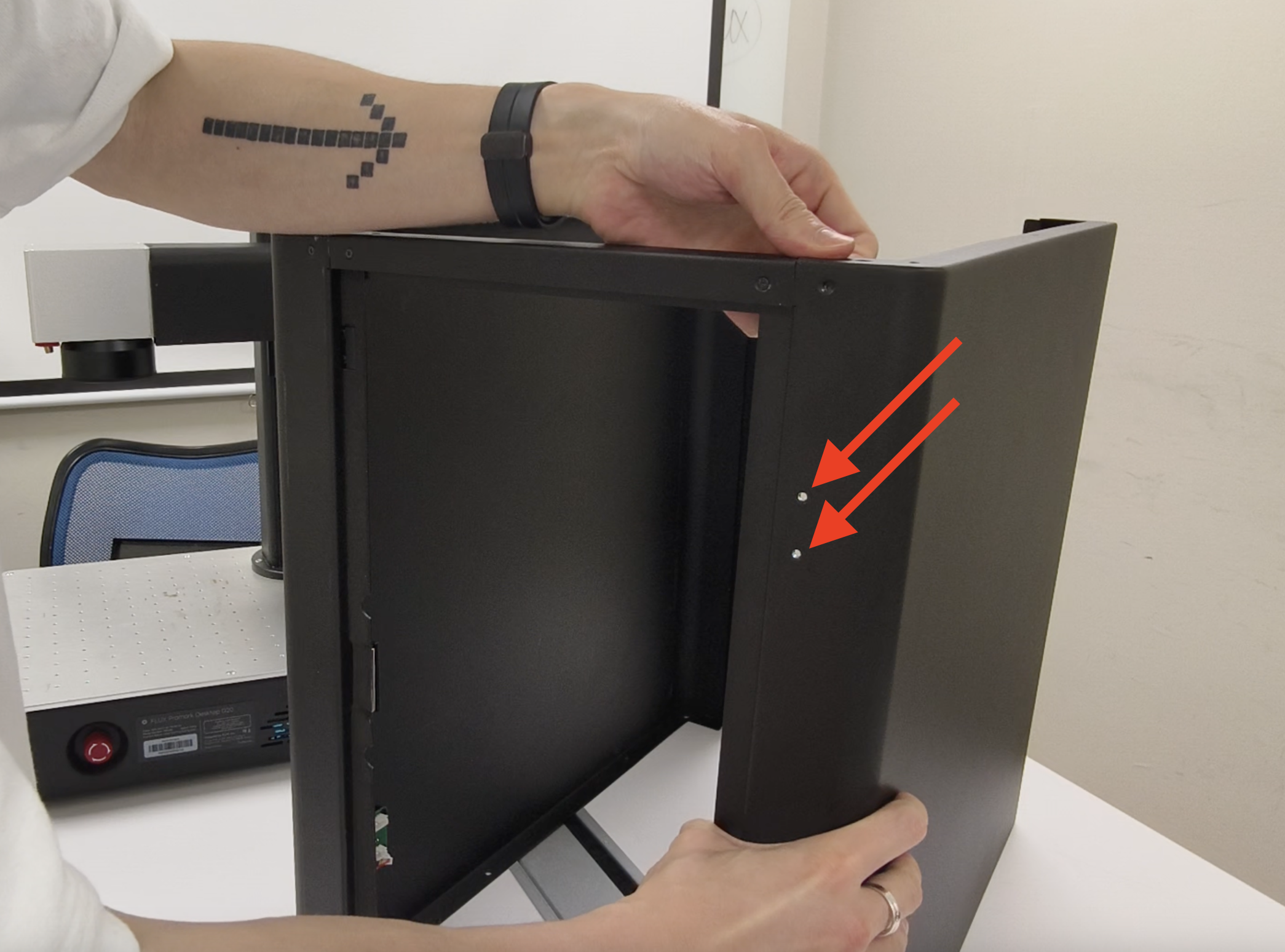

Plasser de monterte venstre og høyre sidepanelene direkte på maskinen, med den horisontale stangen vendt fremover.
Trinn 7

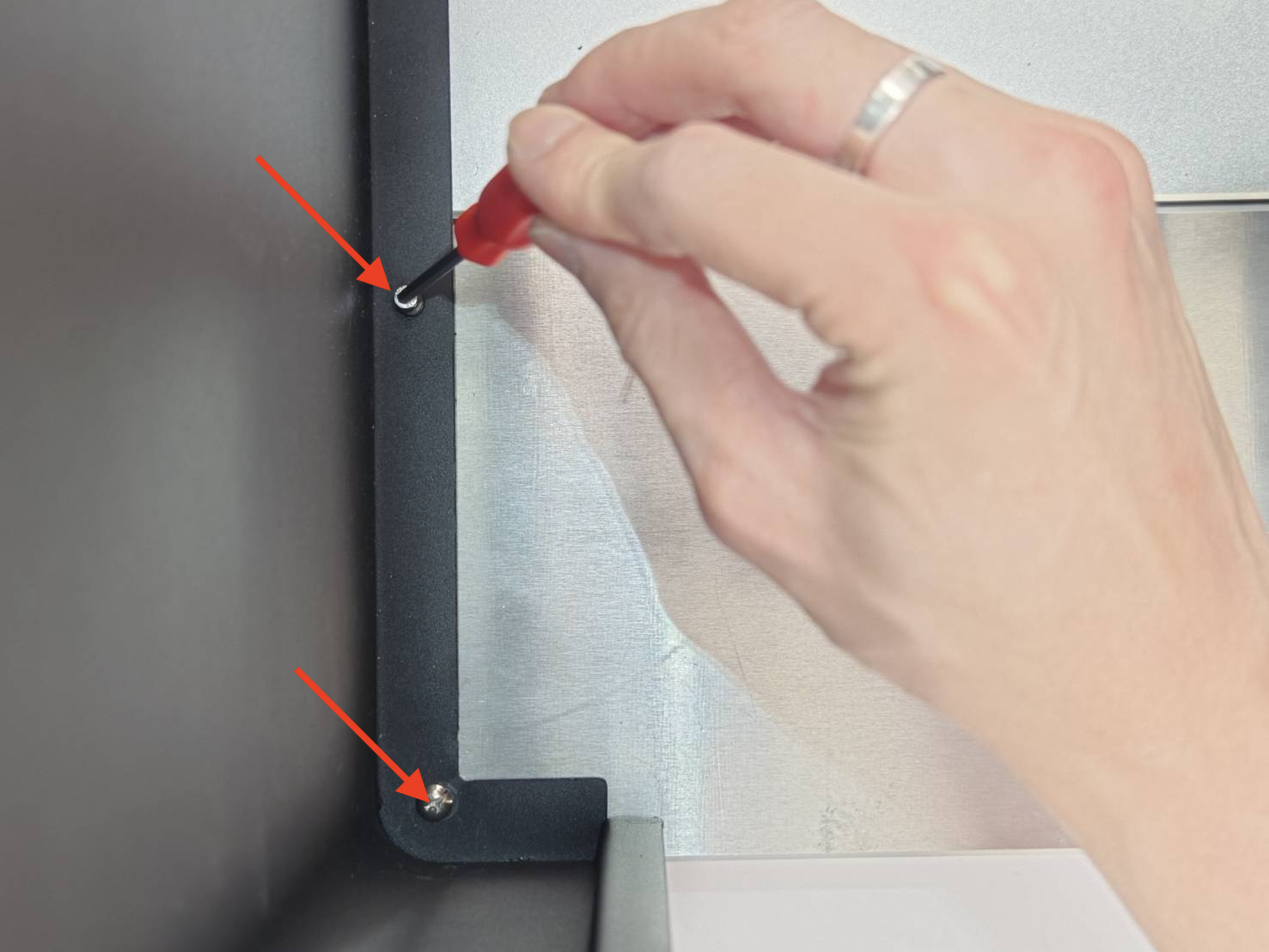

Monter den nedre horisontale stangen (C). Bruk T8-skruer (S1) x 4 stk. for å feste den, to på hver side.
Trinn 8
Skyv hele innkapslingen bakover og juster den med kanten av maskinens arbeidsplattform.
Trinn 9

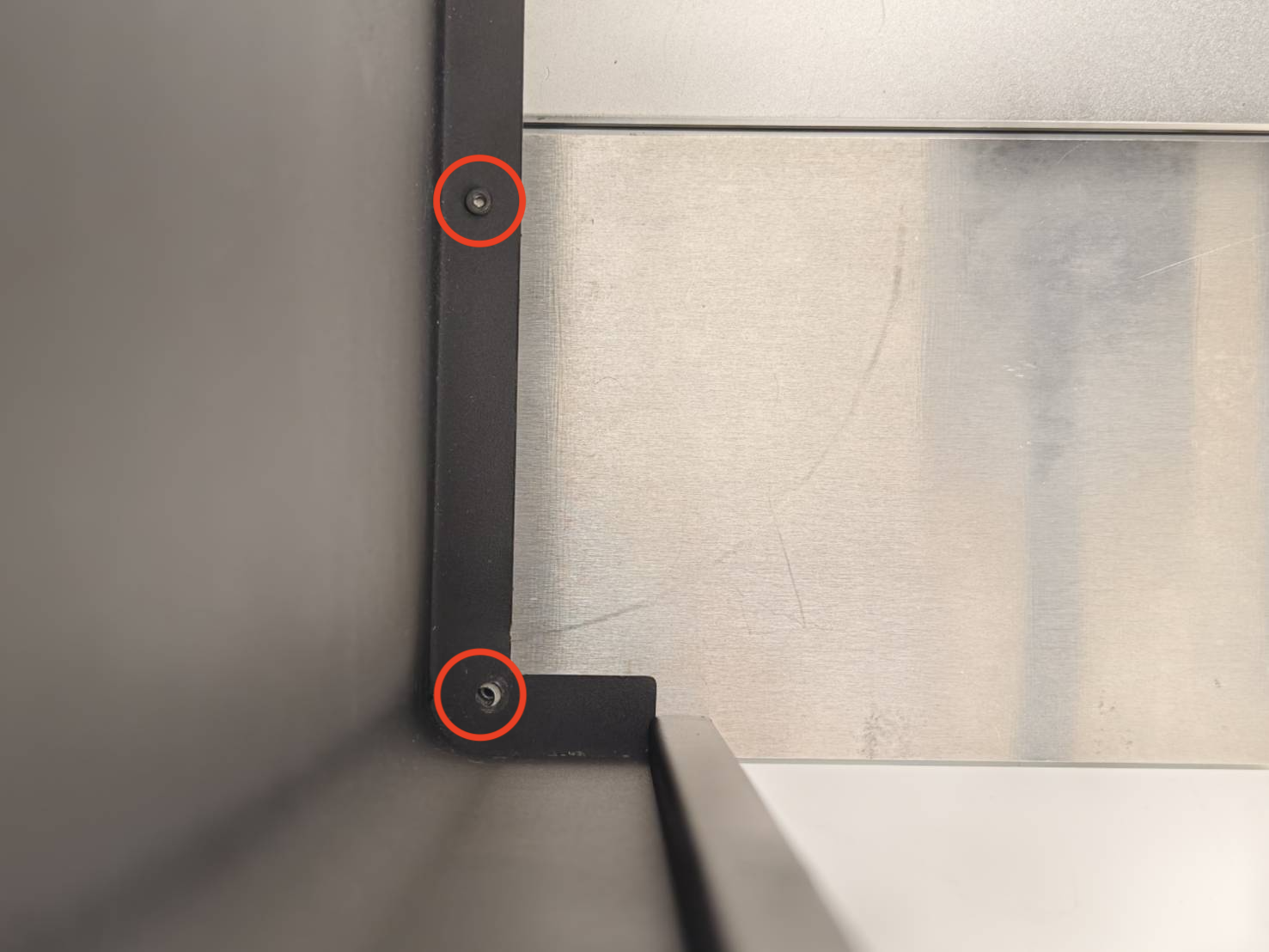

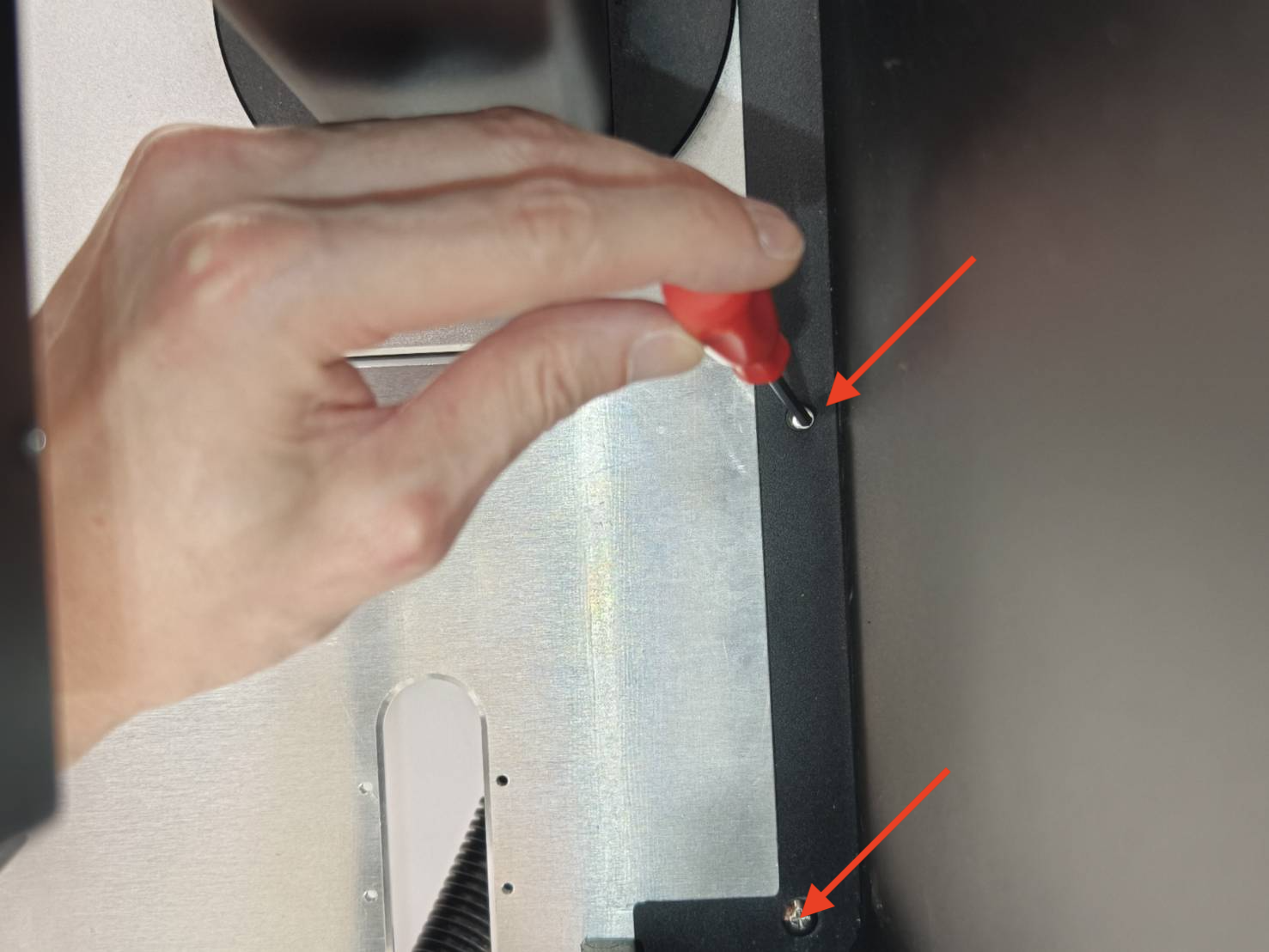

Fest de fire skruene på plattformen, to på hver side.
[S3] [M4*12 (3 mm) flathodet unbrakosskruer x 4 stk.]
(Merk at videoen kun er en demonstrasjon. Skruene kan være annerledes enn dine.)
Trinn 10
Snu maskinen eller gå til baksiden av maskinen.
Plasser eller sett inn det sølvfargede bakre dekselplaten (G) og den bakre dekselfoten (F) i bunnen av maskinen.

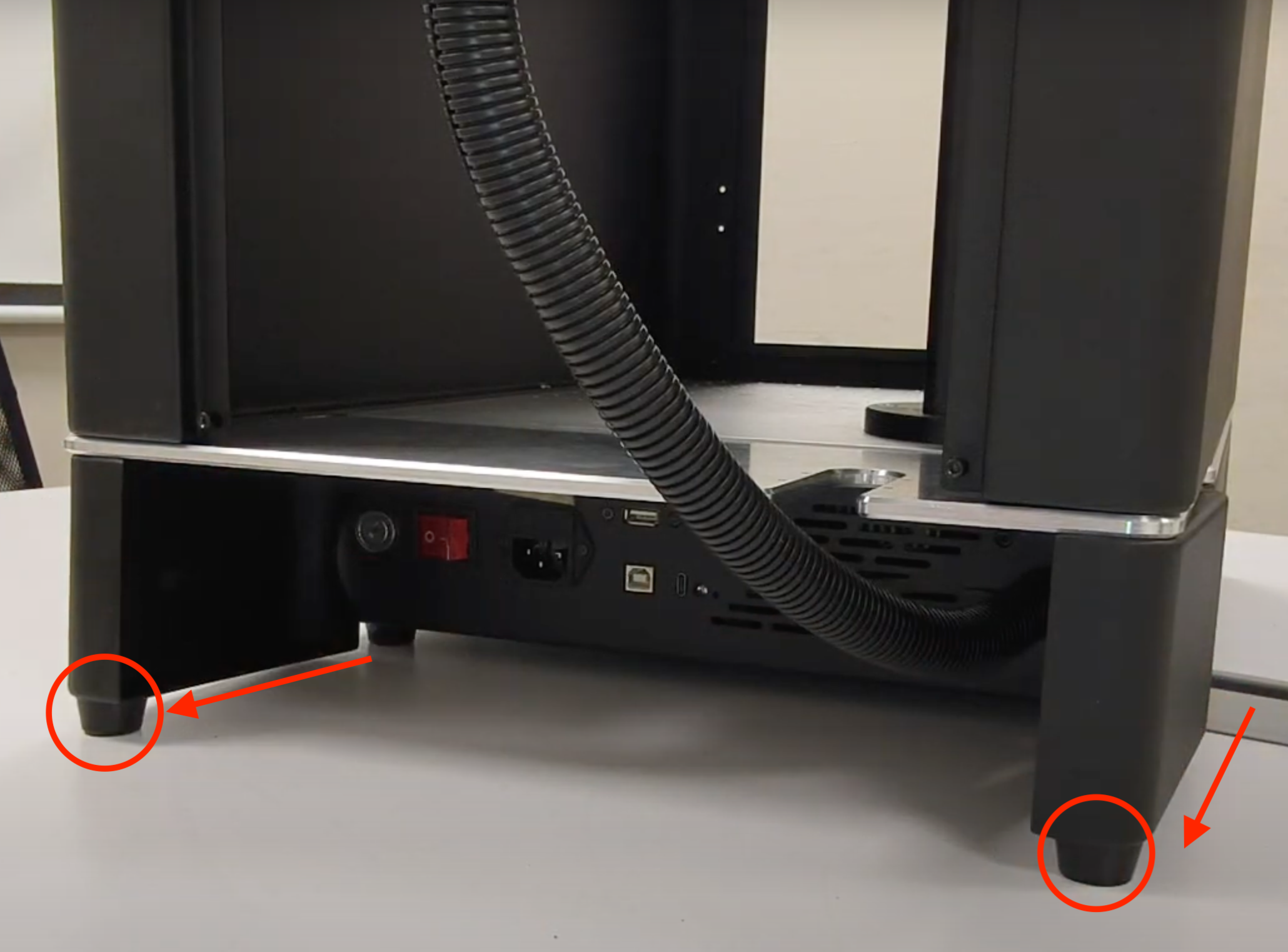

⚠︎ Merk: Fotputene på den bakre justeringsfoten (F) må plasseres på maskinens bakside.
Trinn 11

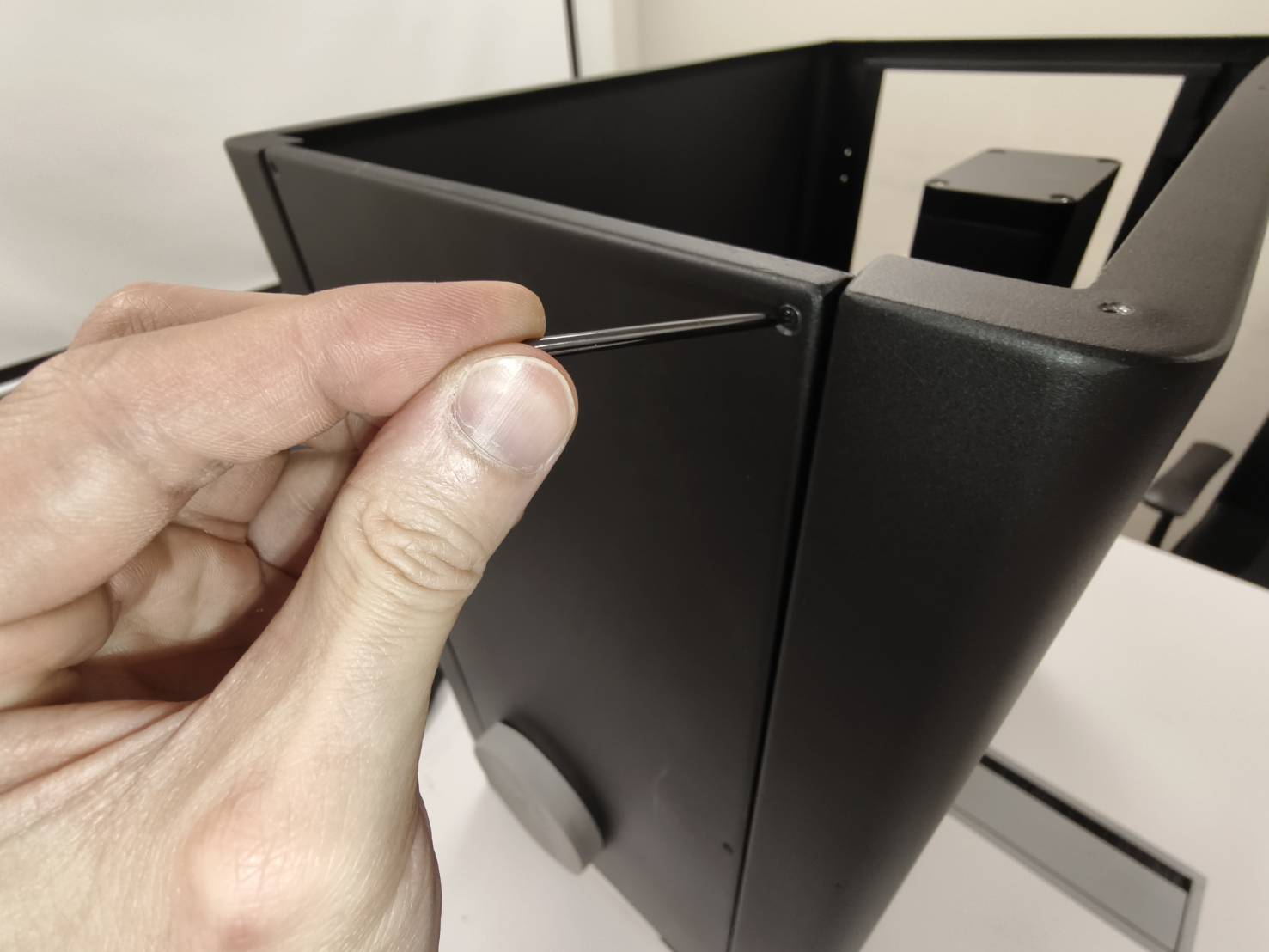

Fest fire skruer, to på hver side.
(Sørg for at den sølvfargede bakre dekselplaten og den bakre dekselfoten er festet sammen. Hvis skruene ikke kan strammes, må du kanskje justere posisjonen til den sølvfargede dekselplaten eller den bakre dekselfoten.)
[S3] [M4*12 (3 mm) flathodet unbrakosskruer x 4 stk.]
Trinn 12

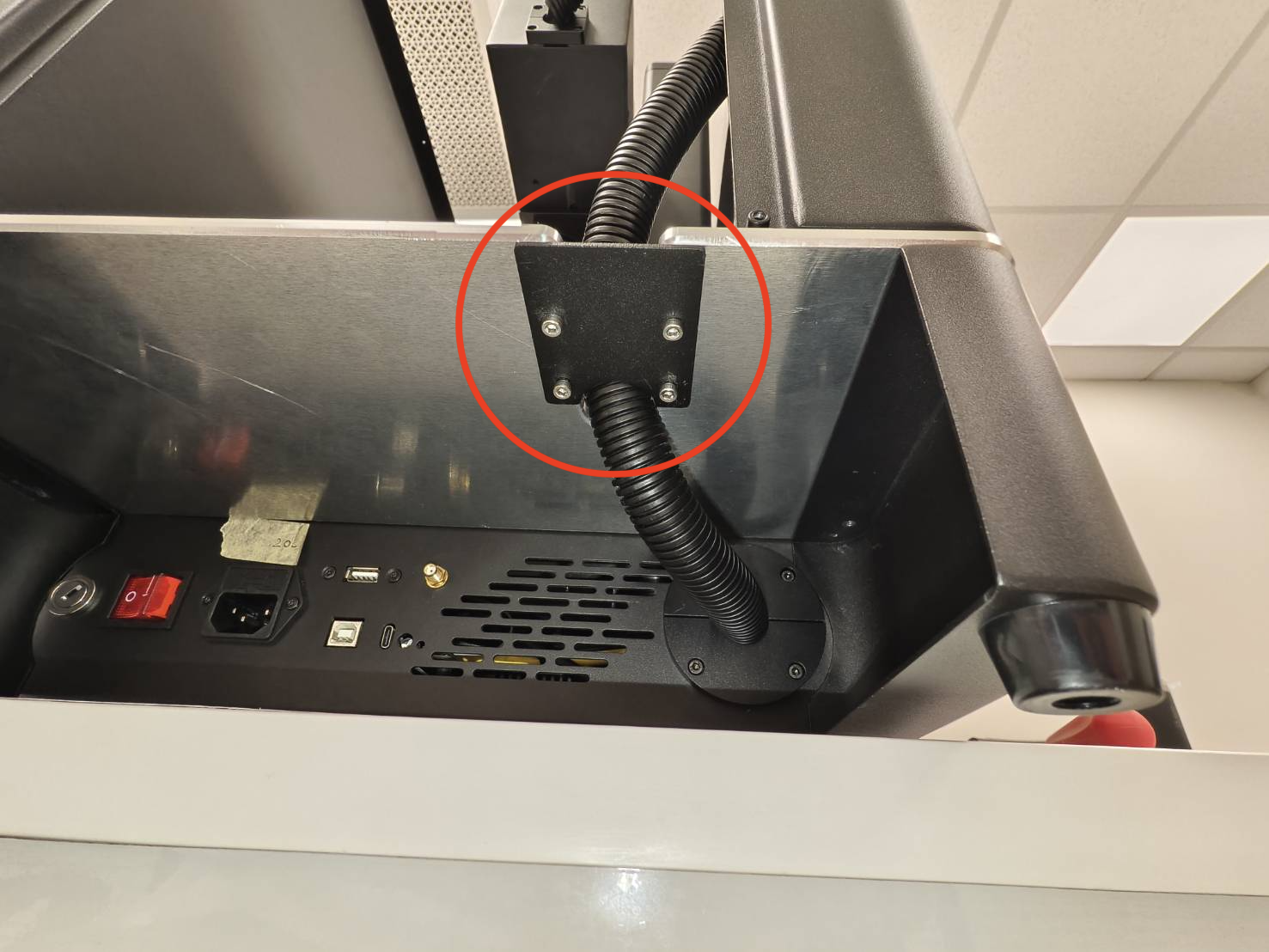

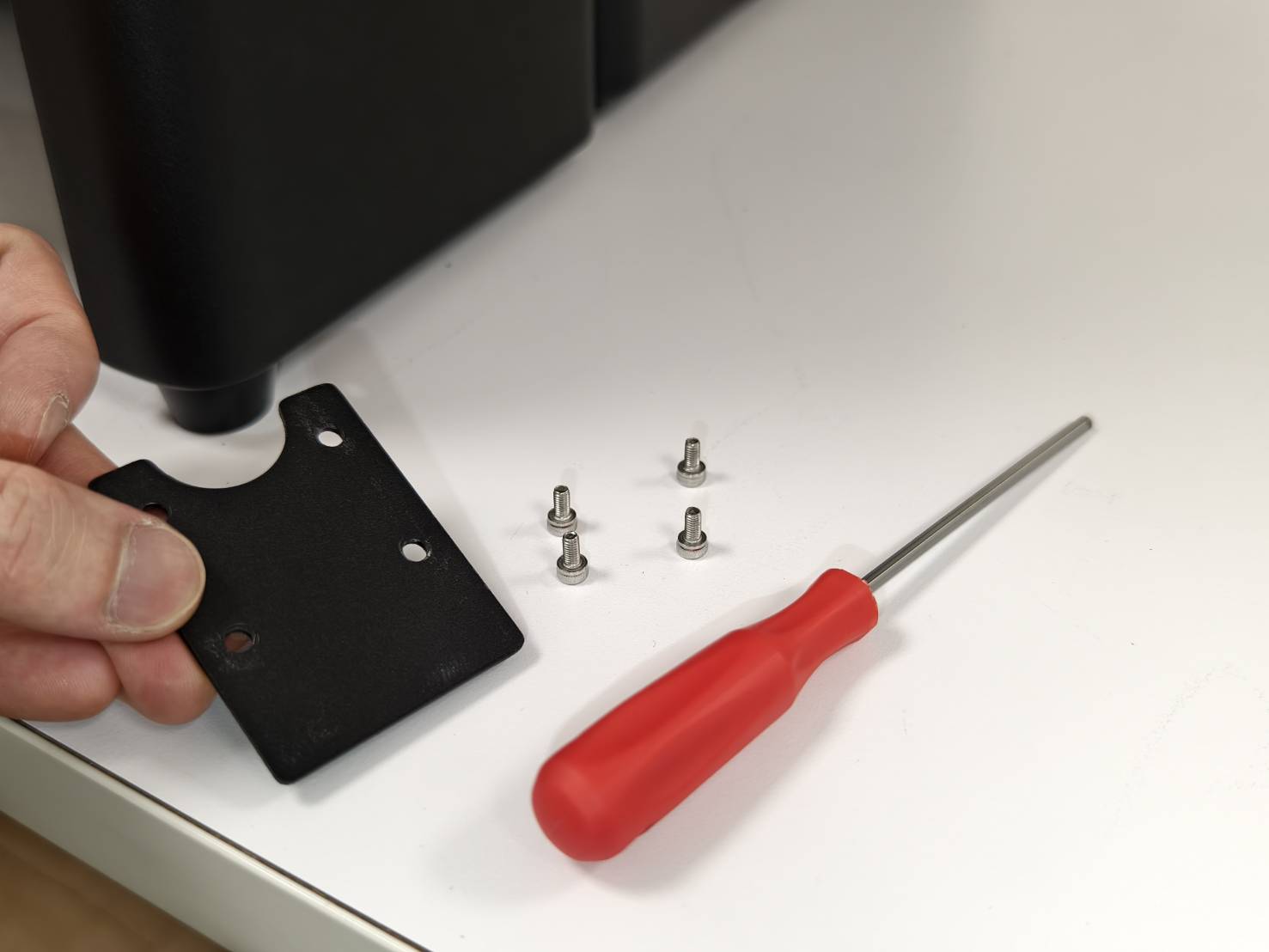

Fest kabeldekselet (H) fra bunnen og oppover.
[S5] [M3*6 (2,5 mm) Flathodet sekskantskruer x 4 stk]
Trinn 13

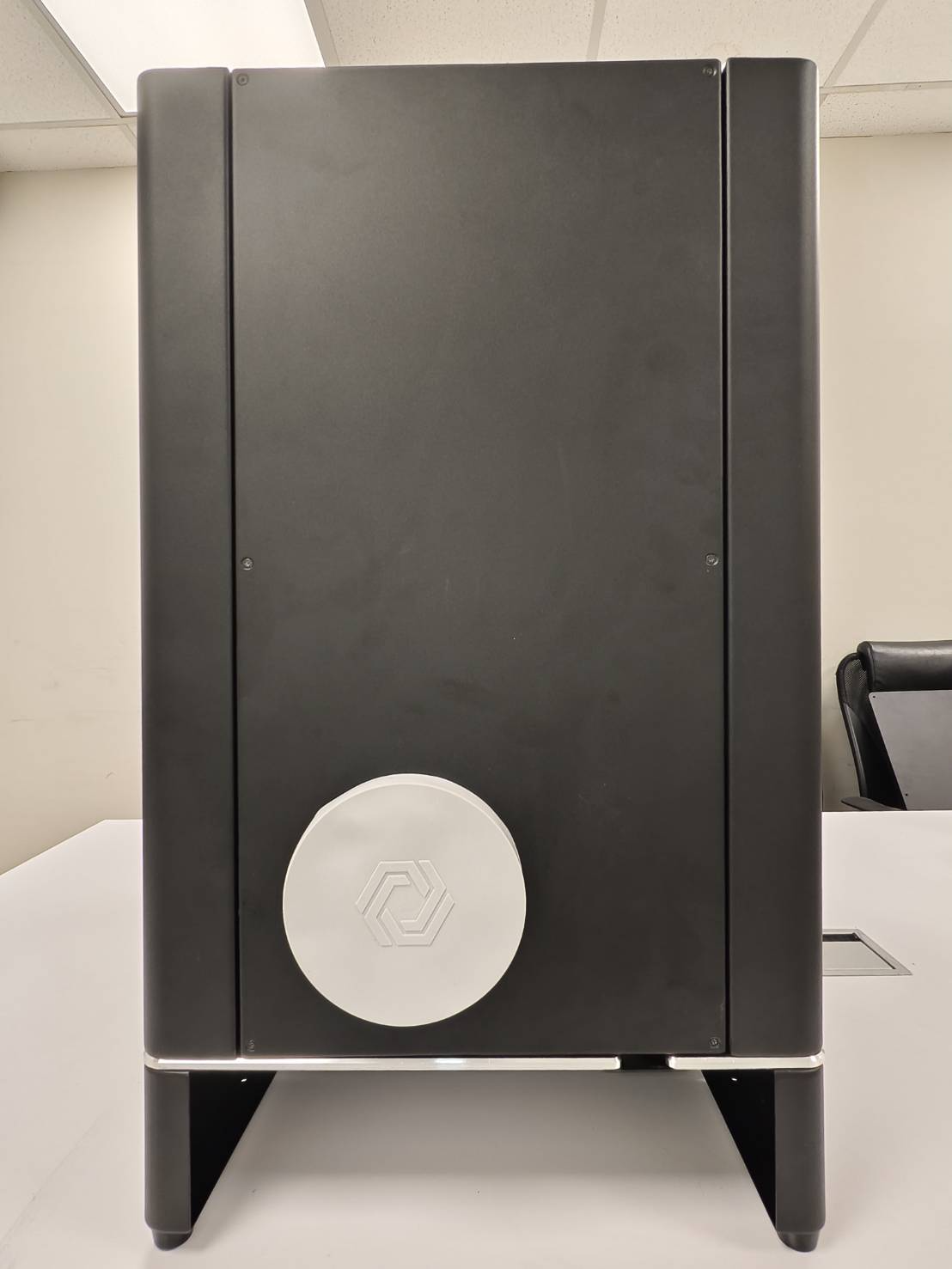

Fest bakdekselet (E) med 6 stk T8-skruer (S1).
Trinn 14

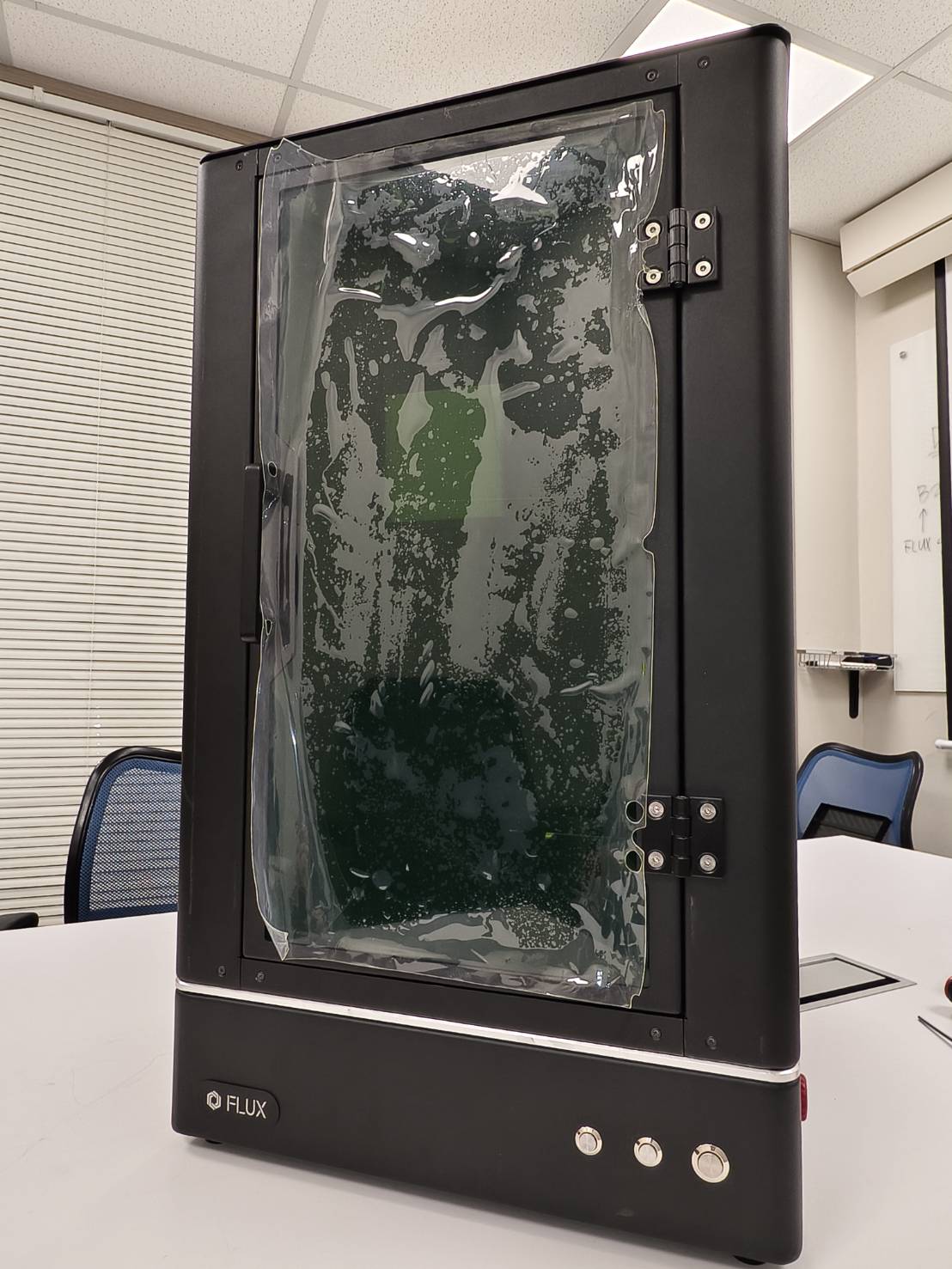

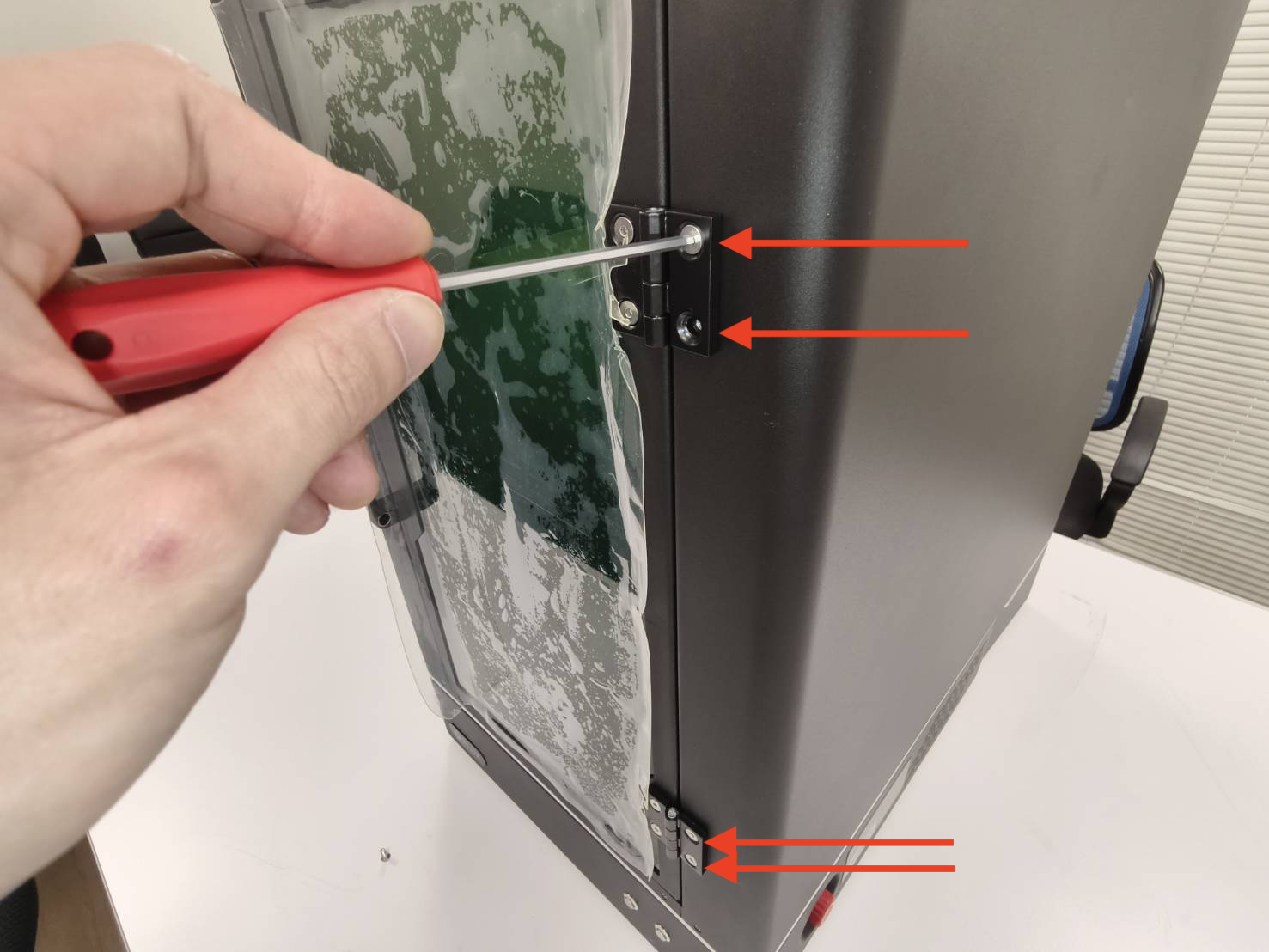

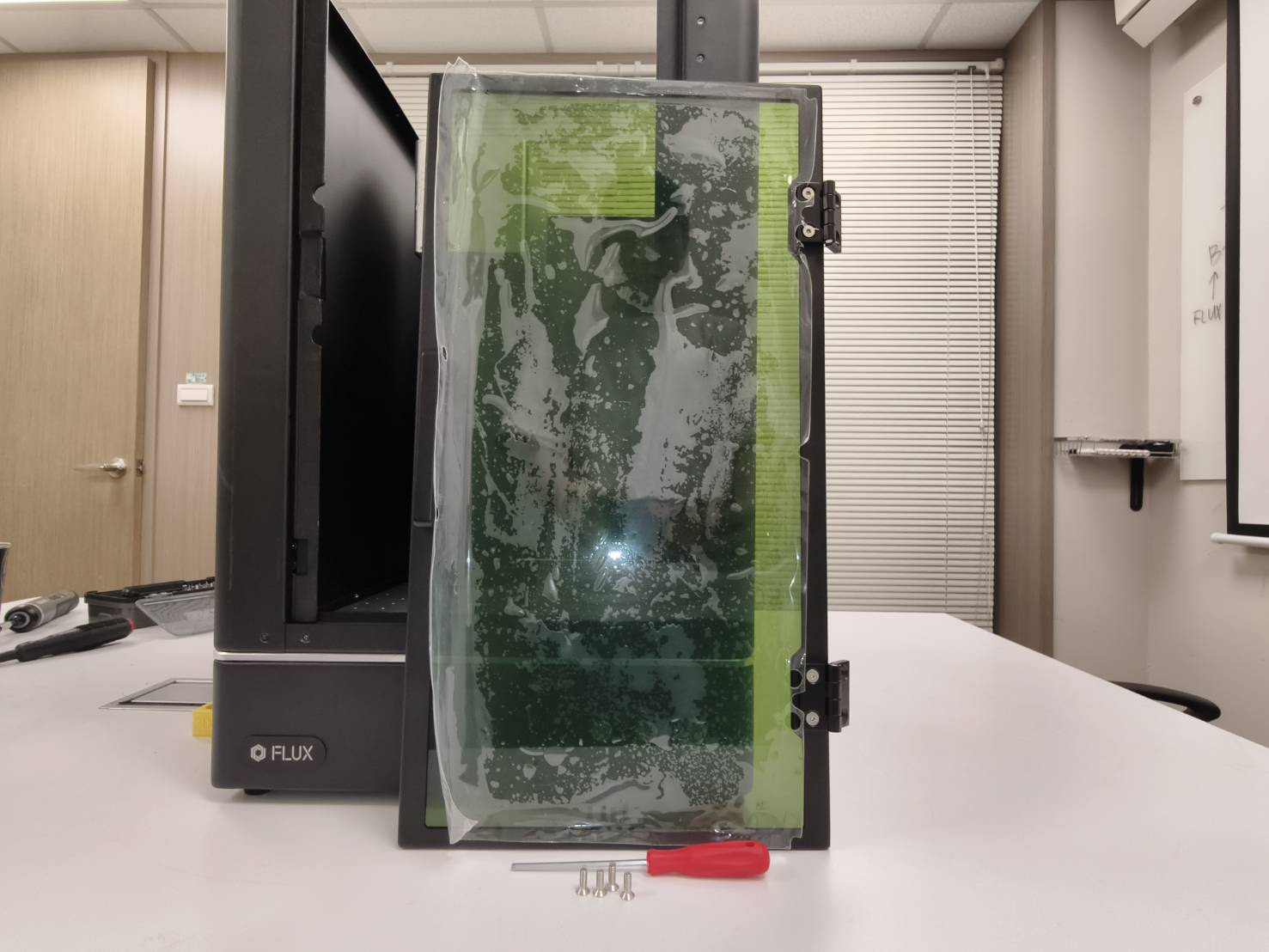

Monter frontdøren (D).
[S4] [M4*10 (3 mm) Forsenkede sekskantskruer x 4 stk]
Trinn 15

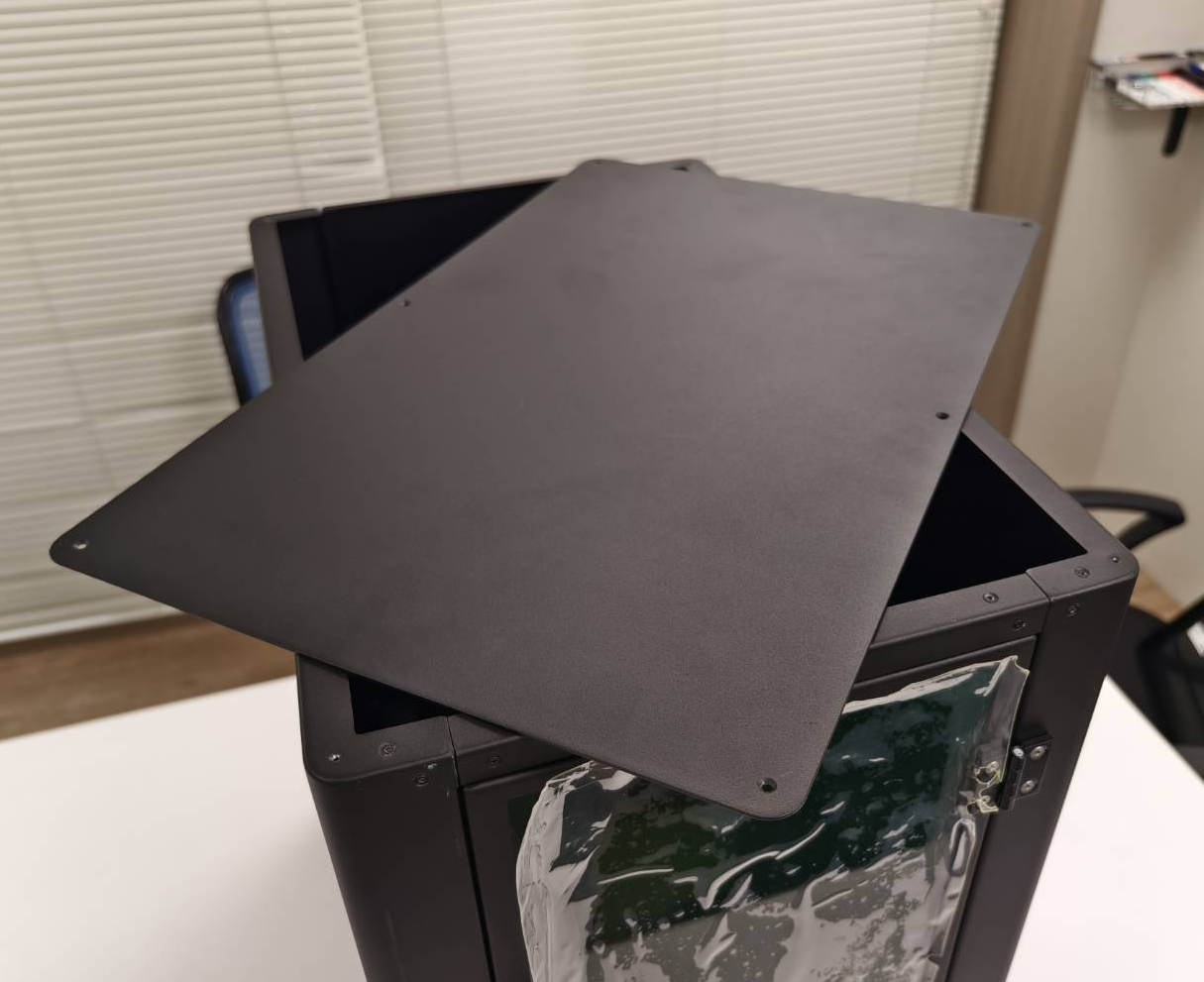

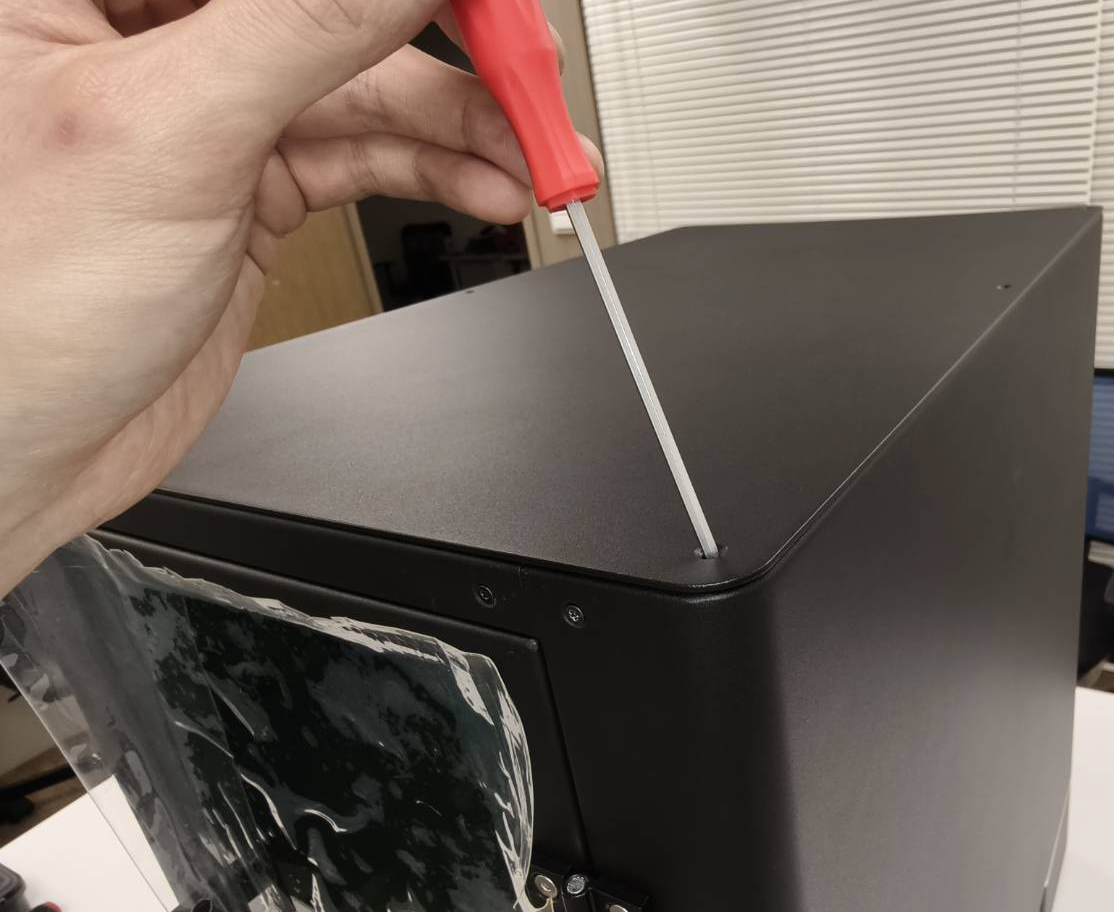

Monter toppdekselet (I) på maskinen.

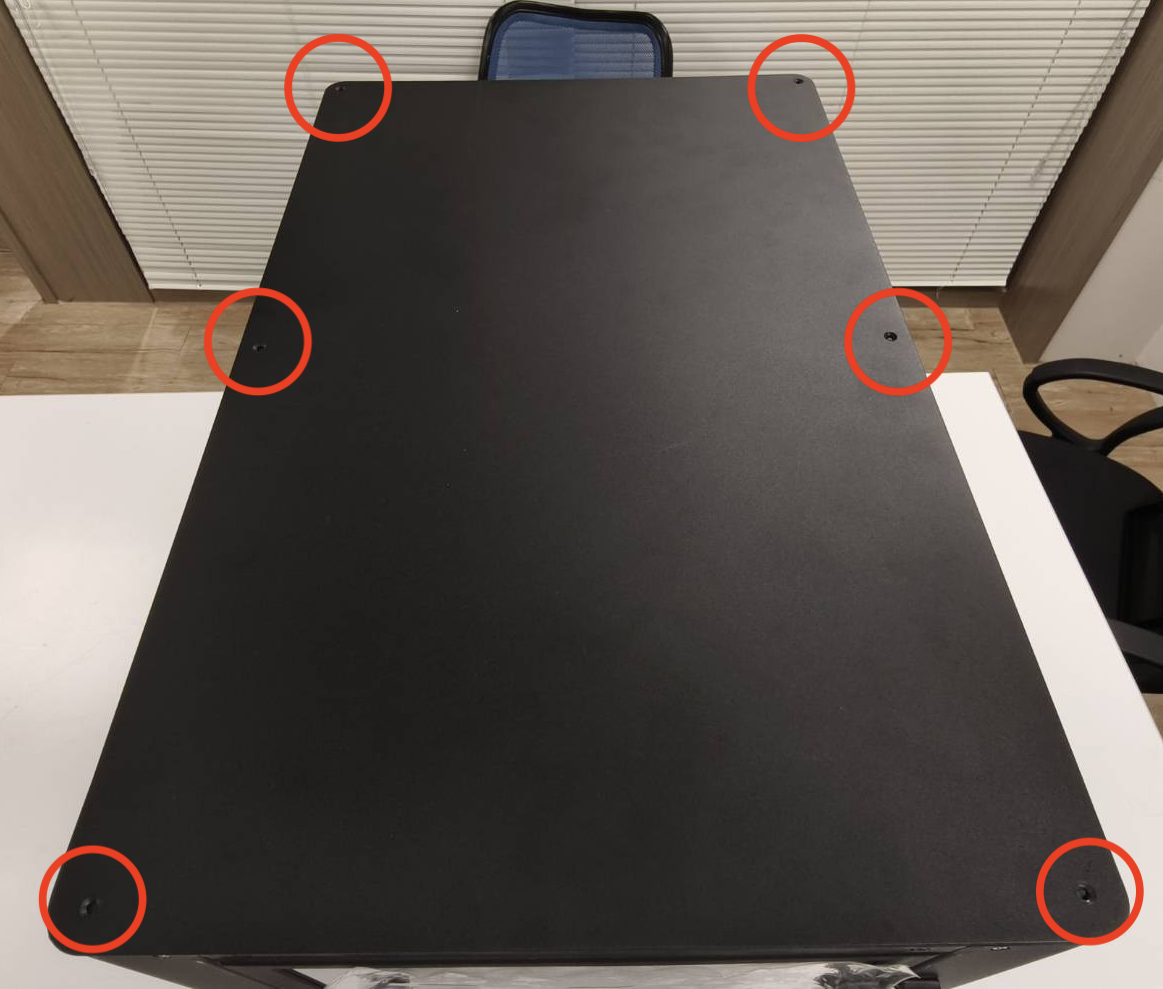

[S2] [M4*8 Flathodet sekskantskruer x 6 stk]
Trinn 16

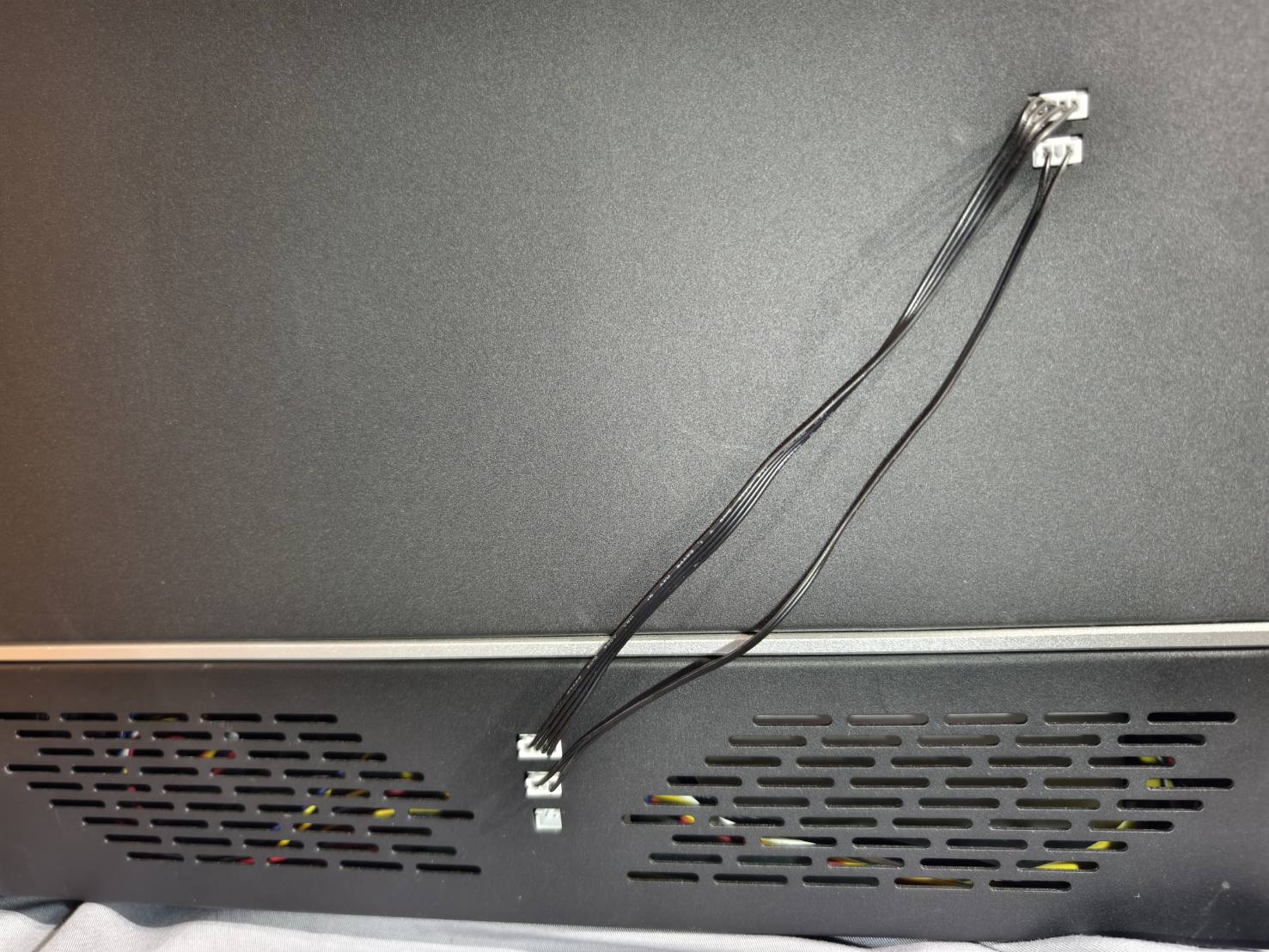

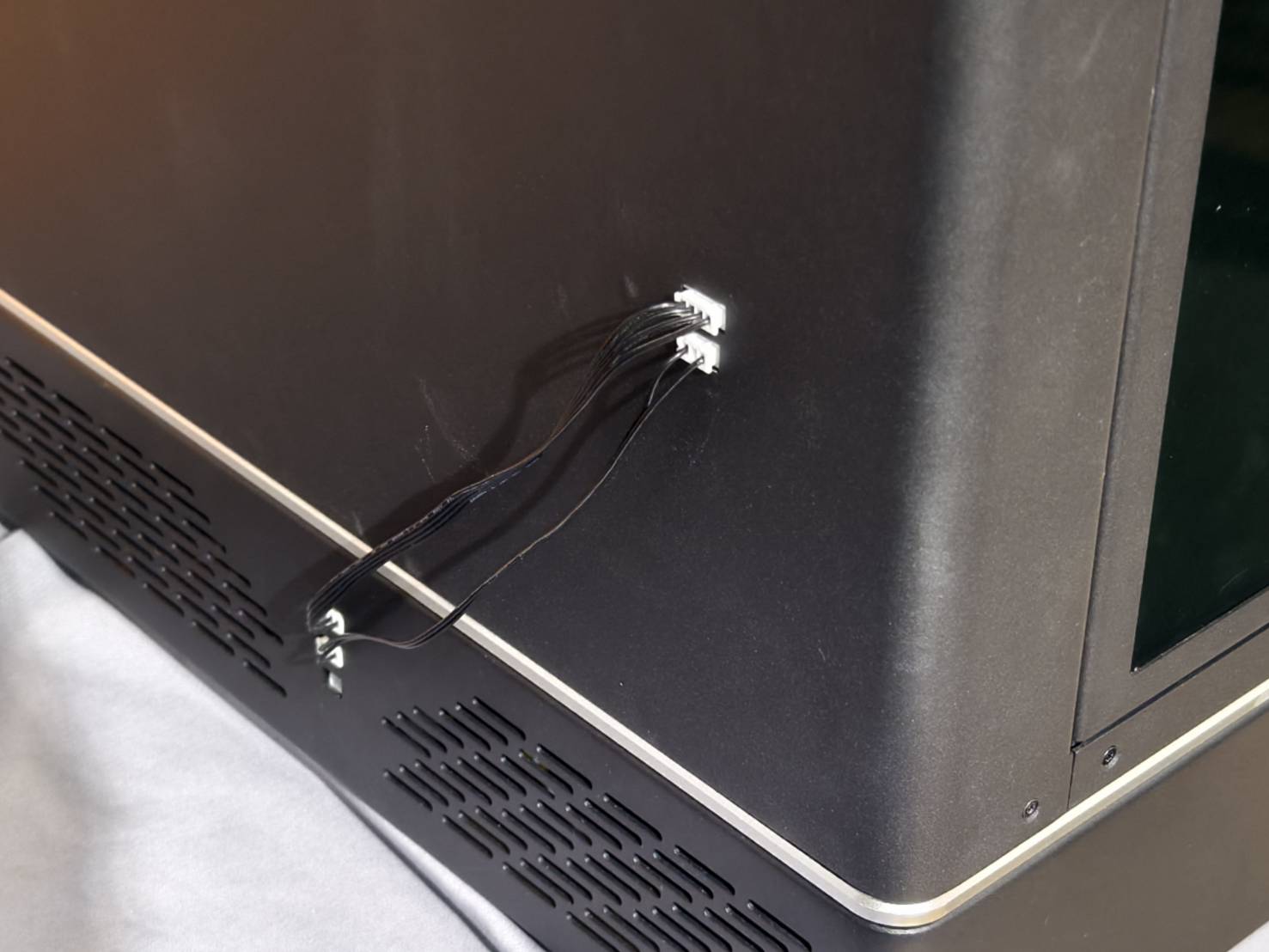

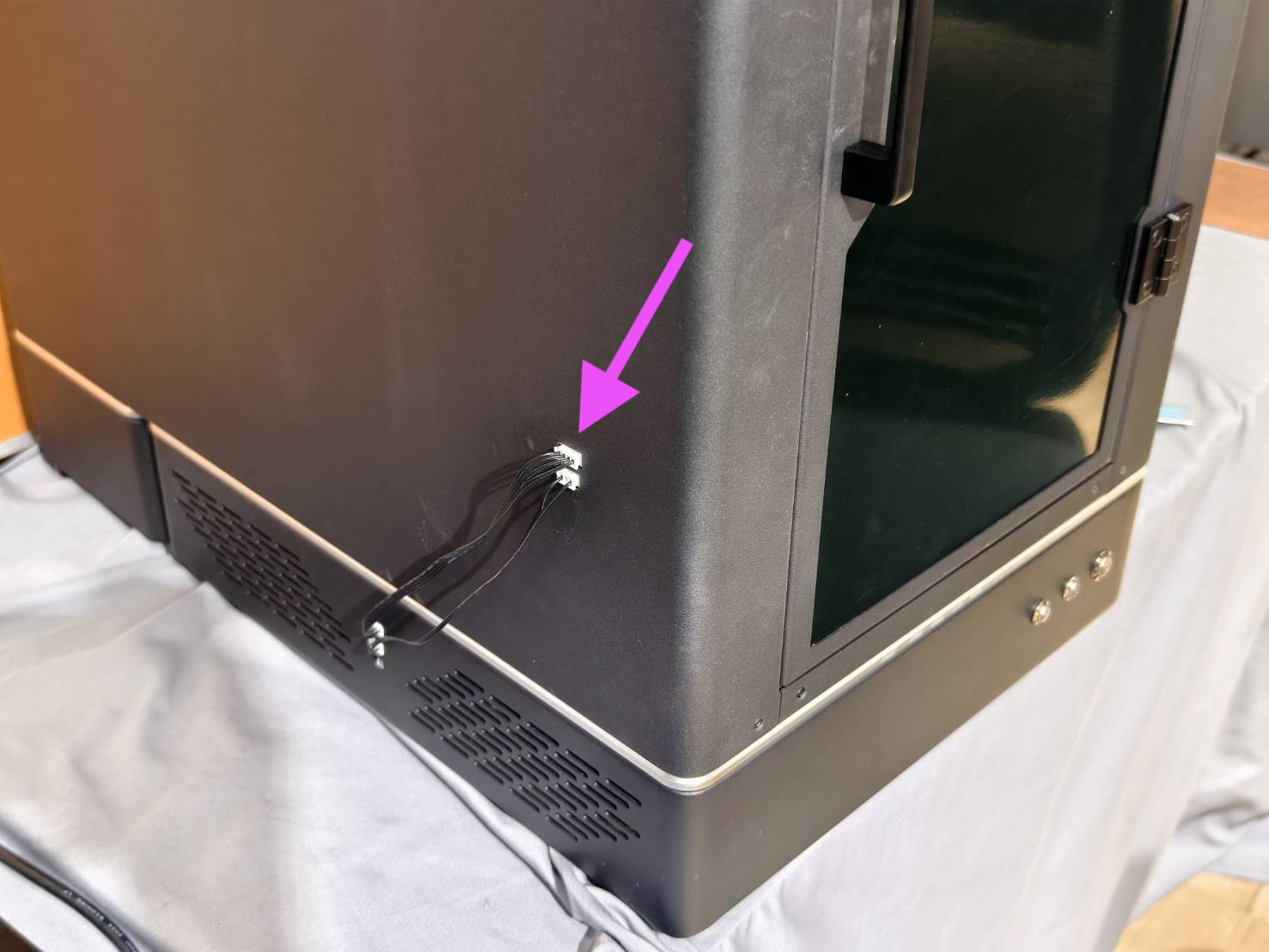

Koble de to medfølgende kablene (J og K) til maskinens venstre side.
#END
