5-14 Justering av X-aksens vannretthet

Beskrivelse:

Hvis X-aksens vannretthet ikke er tilstrekkelig horisontal, kan grensebryteren unnlate å bli berørt av laserhodet, noe som resulterer i et hjemkjøringsproblem. Dette kan også påvirke resultatene ved gravering og kutting.

X-aksen må være parallell med platemetalldelen på forsiden av maskinen.

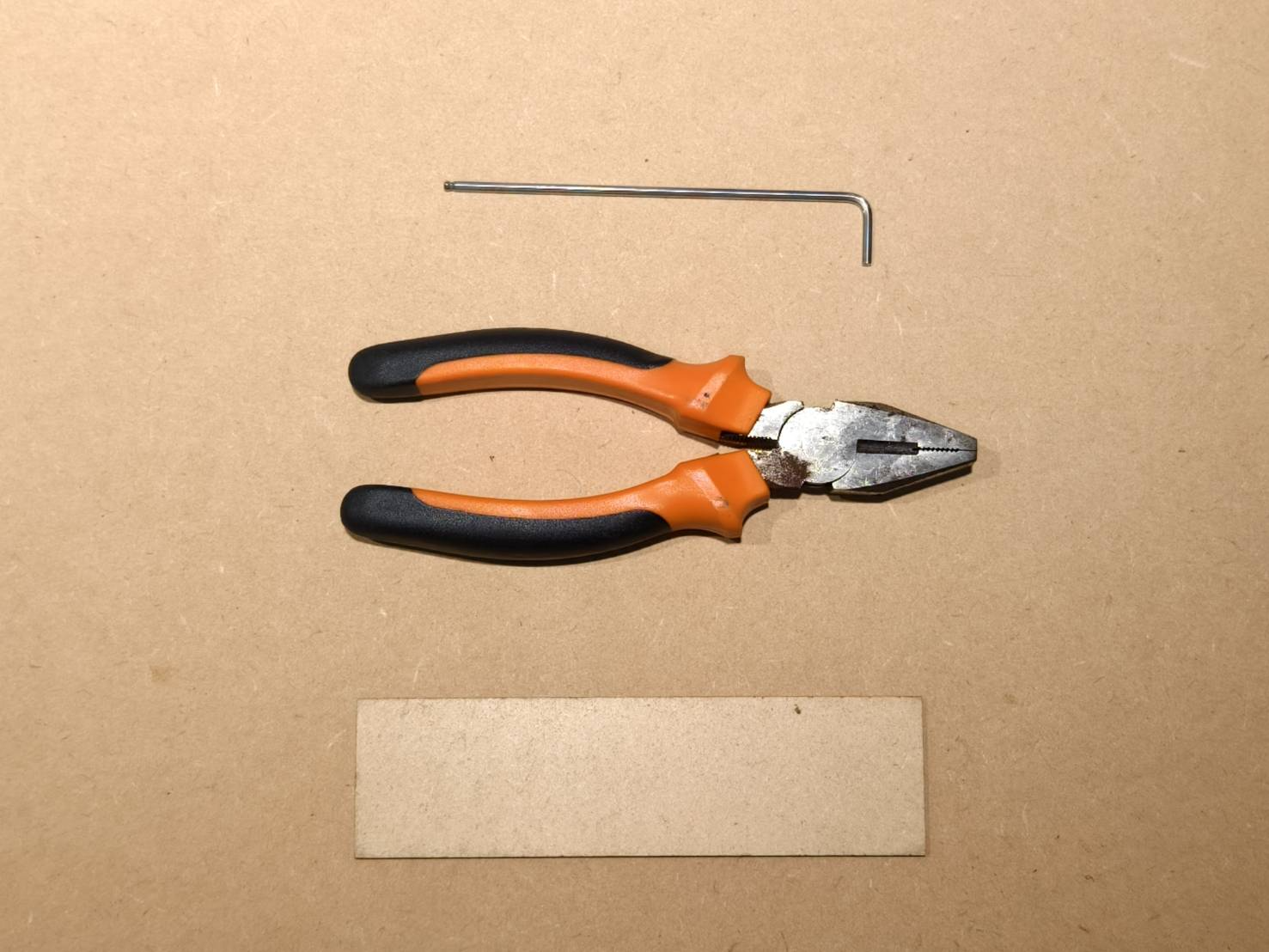

Verktøy:

• 2 mm unbrakonøkkel
• En tang
• Et stykke tre eller akryl (5 cm x 10 cm)

Trinn 1

Kontroller vannrettheten med et stykke tre eller akryl.

Trinn 2

• Finn koblingen og dens fire stoppskruer.

Trinn 3

• Løsne de fire skruene på koblingen.
  Bruk tang for å oppnå mer dreiemoment hvis skruene sitter for stramt. Det er normalt å høre en knekkelyd når skruen løsner.

Trinn 4

• X-aksens portal er nå løs. Dette er også måten vi justerer vannrettheten på.

• Juster X-aksens portal som vist i videoen nedenfor.

Trinn 5

Etter justeringen, stram skruene på koblingen.

Trinn 6

• Deretter kontrollerer du om portalen er ustabil (Kontroller om koblingen er strammet til).


• Endelig kontroll av vannrettheten.
