5-11 Ingen laserstråle / Laseren avfyrer ikke / Ingen laserpuls

FLUX Support Team
  • Oppdatert

Beskrivelse

Årsaken til at en laser ikke avgir stråle kan være kompleks. Det kan skyldes et svekket laserrør, en defekt laserstrømforsyning (Laser PSU), eller systemfeil osv.

Følg trinnene nedenfor for å feilsøke problemet.

Mulige årsaker

  1. Systemet svikter (Oppdater fastvaren på nytt)
  2. Den optiske banen (OPA) er feiljustert.
  3. Effektnivå og hastighet er feil innstilt i programvaren.
  4. Laserrøret er svekket.
  5. Laserstrømforsyningen (Laser PSU) fungerer ikke som den skal.
  6. Dørsensoren fungerer ikke som den skal. (Mindre sannsynlig)
  7. Bakdekselsensoren fungerer ikke som den skal. (Mindre sannsynlig)
  8. Det bakre LED-arbeidslyset fungerer ikke som den skal. (Mindre sannsynlig)

Verktøy

  1. T8 torx skrutrekker
  2. Dobbeltsidig tape
  3. Penn eller blyant (Valgfritt - Avhengig av testresultat)
  4. Gummihansker (Valgfritt - Avhengig av testresultat)

Trinn 1

Se videoen nedenfor og vurder om symptomene ligner på din maskin.
(Hvis det ikke er noen laserutgang når maskinen kjører og lager en høy knakelyd,
indikerer det at røret er ødelagt.)


Vurder resultatet ditt og neste handling:

  • Ja, maskinen min har lignende symptomer eller lyd >> Slutt å bruke maskinen og Kontakt kundeservice
    • Mulig årsak:
      • Laserrøret er ødelagt og må byttes ut.
  • Nei, maskinen min har ikke en knakelyd >> Trinn 1.1

Trinn 1.1

Vennligst sjekk om din bruk ligner på følgende beskrivelser.

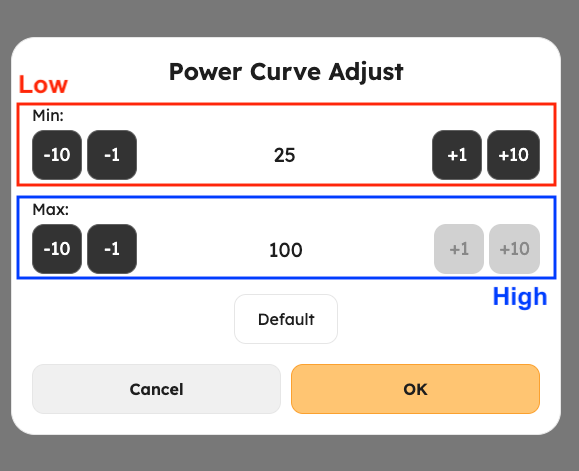

  • Ingen laserutgang ved lave effektnivåer på rundt 10% eller lavere.
  • Laserutgangen er for sterk ved lave effektnivåer. (Graveringsresultatet er for mørkt eller blir til kutting, osv.)


Vurder resultatet ditt og neste handling:

  • Ja, maskinen min har lignende oppførsel som en av beskrivelsene ovenfor >> Trinn 1.2
  • Nei, maskinen min har ikke den nevnte oppførselen >> Trinn 2

Trinn 1.2

Vurder resultatet ditt og neste handling:

  • Ja, problemet er løst.
  • Nei, problemet er fortsatt der >> Trinn 2

Trinn 2

  • Åpne eksempelfilen for fokusprobe.
    Doble effektinnstillingene dine, start oppgaven og se om laseren sender ut stråle.
    (For eksempel, hvis effektnivået ditt opprinnelig er 20 %, øk det til 40 % og start oppgaven.)
  • Kjør oppgaven og se om laseren sender ut stråle.



Vurder resultatet ditt og neste handling:

  • Ja, laseren sender ut stråle >> Maskinen din fungerer fortsatt.
    • Anbefaling: Øk effektnivået og senk hastigheten i hver oppgave til røret er helt utslitt
    • Mulig årsak:
      • Laserrøret ditt er noe svekket
  • Nei, laseren sender ikke ut stråle >> Steg 3

Steg 3

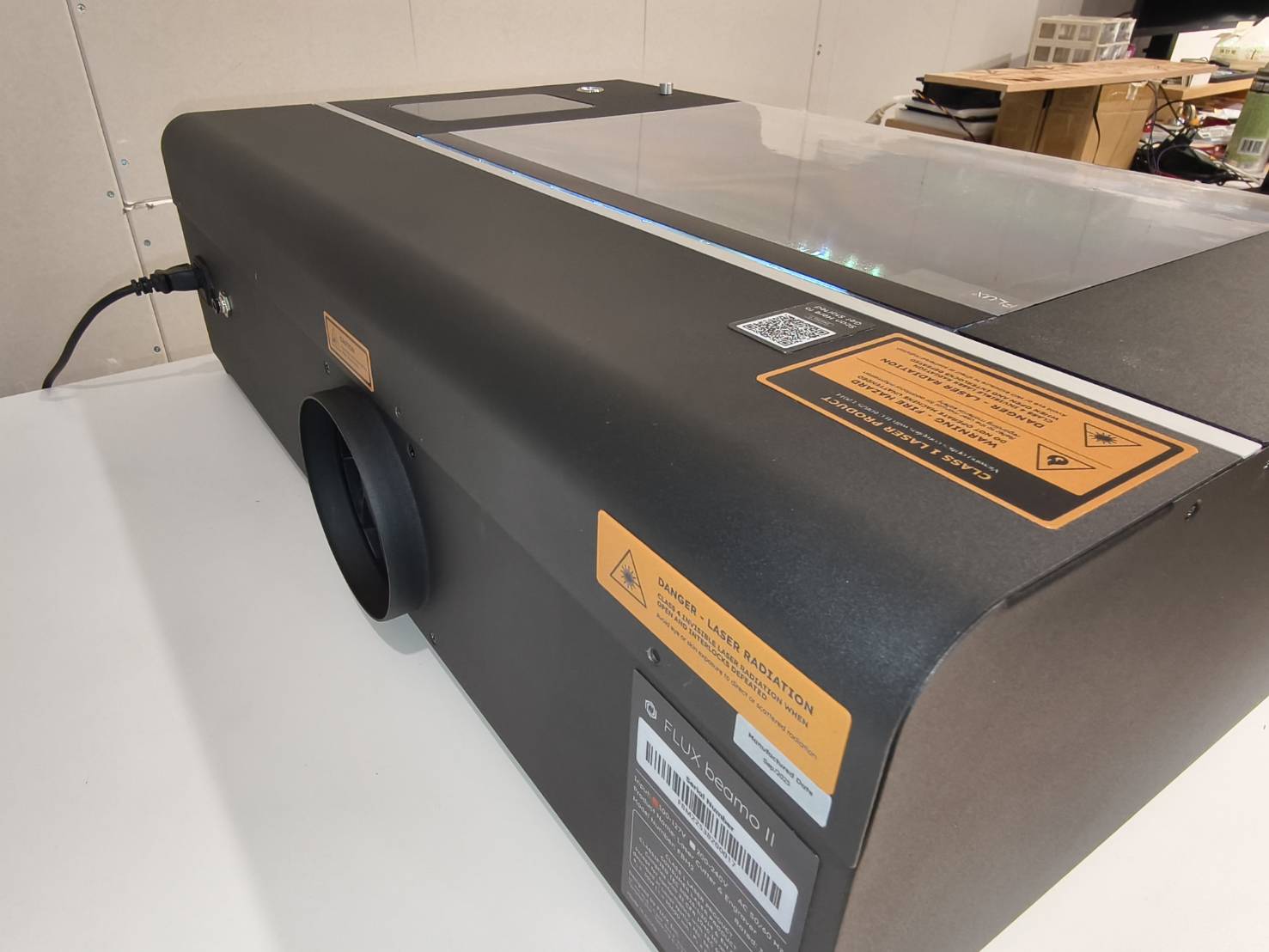

  • Fjern det bakre metalldekselet for å finne det første speilet.

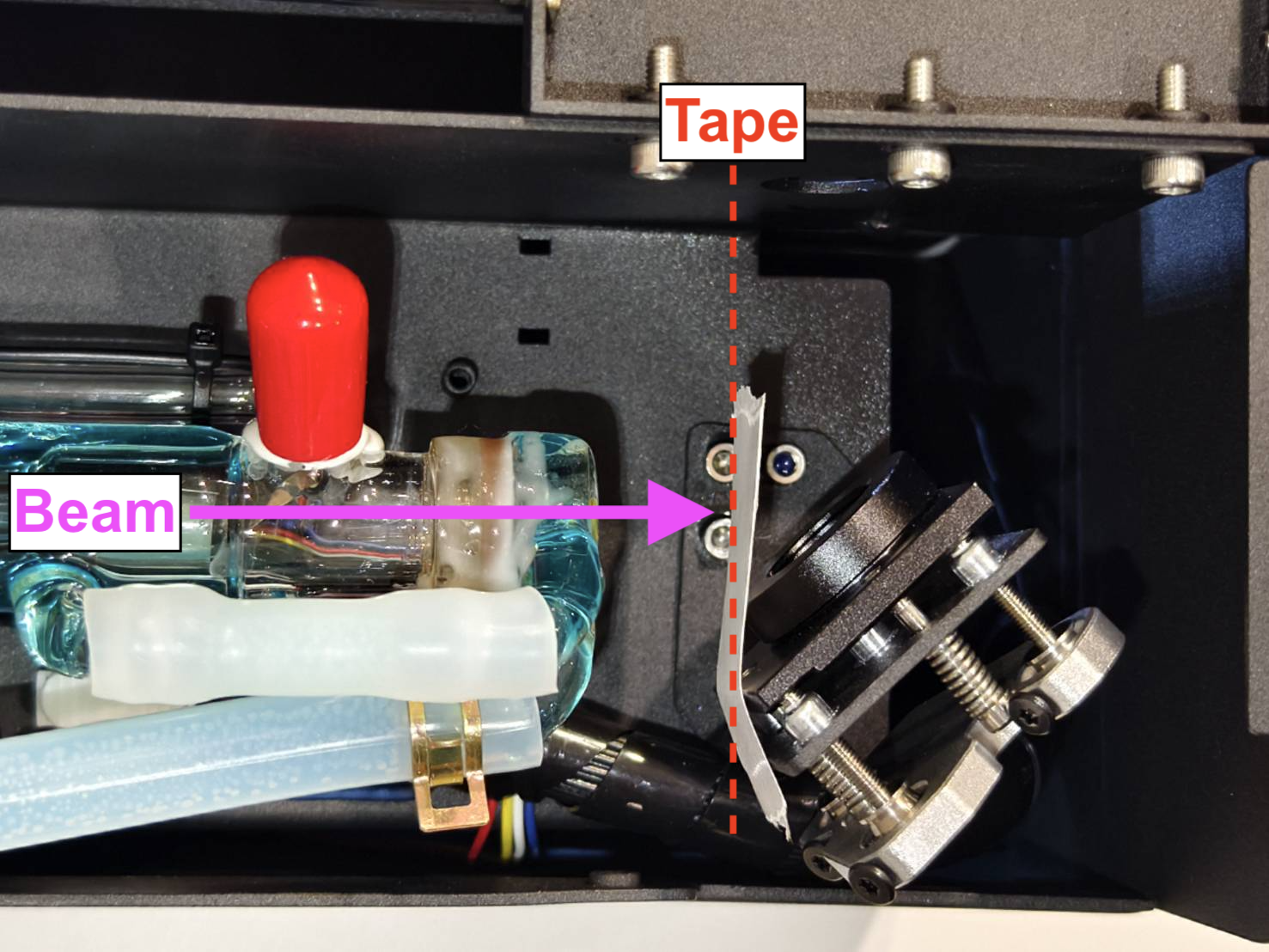

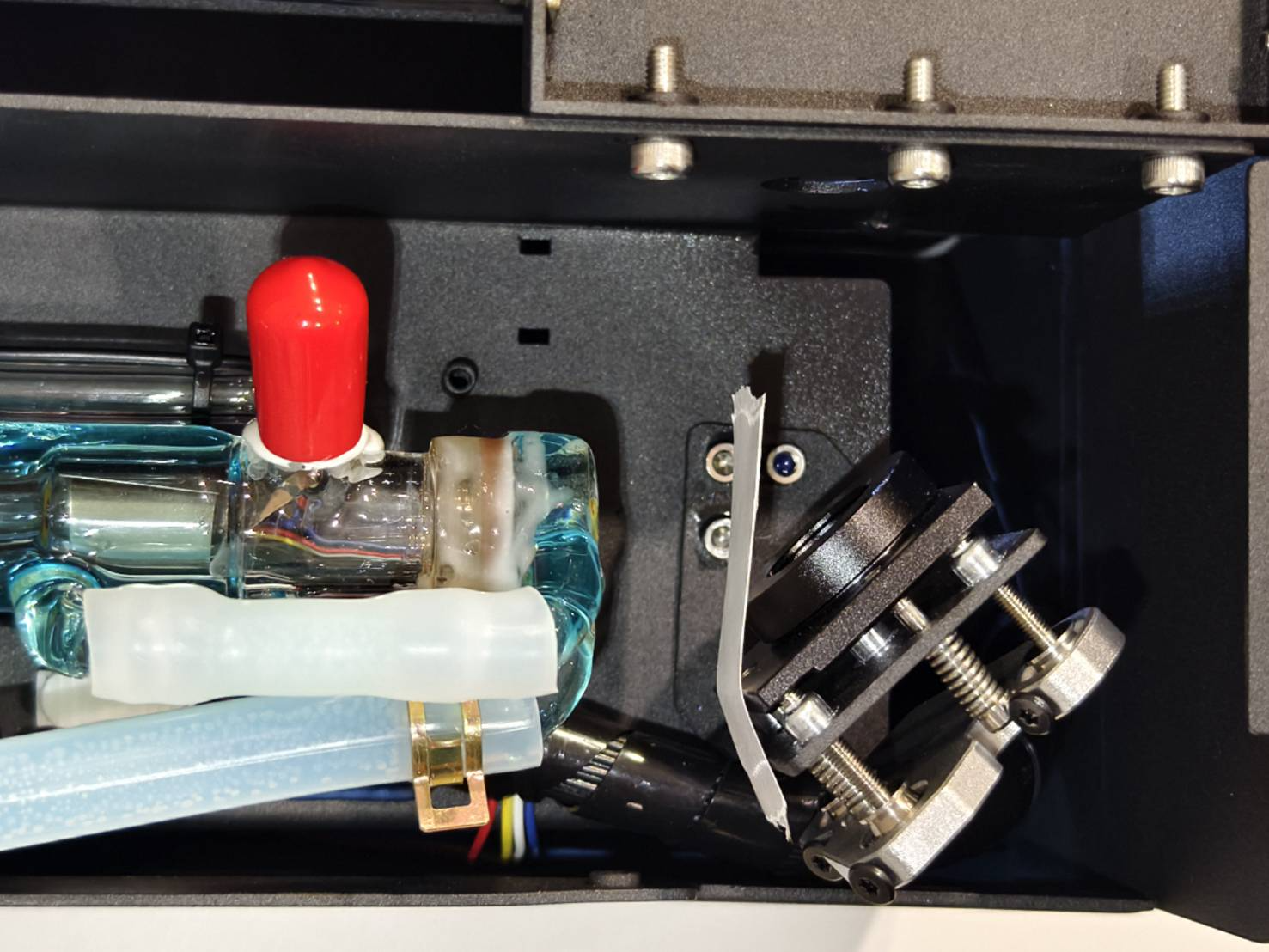

  • Plasser tapen på det 1. speilet i en vinkel på 90 grader mot strålen.

  • Sett det bakre dekselet tilbake og avfyr 5 pulser.
    (Du trenger ikke å stramme skruene så lenge du kan avfyre en puls.)

Eksempler på taperesultater

Godt eksempel - Rundt og sterkt Dårlig eksempel - Svakt, hult eller ikke rundt
Screenshot 2024-05-17 at 11.45.12 AM.png 2A7UkBxyMHmmnZPZZ6GhVDYn3cRinoq2RQ.png
Screenshot 2024-05-17 at 11.44.44 AM.png 323857.jpg

Vurder resultatet ditt og neste handling:

  • Ja, det har et brennmerke og resultatet er bra >> Laserutgangen har ingen problemer >>
    Vennligst Sjekk OPA
  • Det har et brennmerke, men resultatet er dårlig >> Steg 5
  • Ingen brennmerker i det hele tatt >> Steg 3.1

Steg 3.1

Oppdater fastvaren til en stabil versjon. Vennligst se lenken nedenfor.
4-7 Fastvareoppdatering
 Screenshot 2024-05-03 at 2.48.08 PM.png

  • Etter oppdateringen, vennligst lag 5 pulser på det første speilet for å se om det har noen merker.

Vurder resultatet ditt og neste handling:

  • Ja, det har et brennmerke (uansett om det er bra eller dårlig.) >> Steg 3.2
  • Ingen brennmerker i det hele tatt >> Steg 4

Steg 3.2

  • Sett bakdekselet tilbake på plass.
    (Du trenger bare å stramme én eller to skruer for bakdekselet så lenge bakdeksel-ikonet viser lukket.)
  • Kjør eksempelfilen i Beam Studio og se om laseren avgir stråle.
    Step

Vurder resultatet ditt og neste handling:

  • Ja, laseren avgir stråle >> Problem løst.
    • Mulig årsak:
      • Systemfeil.
  • Nei, laseren sender ikke ut stråle >> Trinn 2

Steg 4

  • Slå av maskinen.
    Fjern det fremre metalldekselet. (T8 torx-skrue * 10 stk.)

  • Koble fra laserkontrollkabelen. (Maskinen av.)
    (Vennligst se diagrammet hvis maskinen din har et annet oppsett enn bildene nedenfor.)
  • Finn lasertvangknappen på laserstrømforsyningen.

  • Lukk bakdekselet. Slå på maskinen og trykk raskt på knappen 1 gang i 0,5-1 sekund og se om tapen på det første speilet har noen merker.


Vurder resultatet ditt og neste handling:

  • Ja, det har et brent merke og resultatet er bra >>  Kontakt kundeservice
    • Mulig årsak:
      • Laserkontrollkabelen er defekt og må byttes ut.
      • Hovedkortet er defekt og må byttes ut.
  • Ja, det har et brent merke, men resultatet ser svakt ut eller ikke rundt >> Kontakt kundeservice
    • Mulig årsak:
      • Laserrøret er defekt og må byttes ut.
  • Ingen brennmerker i det hele tatt >> Kontakt kundeservice
    • Mulig årsak:
      • Laserrøret er defekt og må byttes ut.
      • Laserstrømforsyningen er defekt og må byttes ut.

Steg 5

  • Øk effektnivået til 150% i kontrollmodus.

  • Lag 5 pulser for å se om det brente merket blir sterkere.
    (Vennligst bruk en ny 2-lags tape hvis den nåværende har et merke.)
    (Vennligst se eksempler for å vurdere resultatet på tapen.)

Vurder resultatet ditt og neste handling:

  • Ja, laseren sender ut stråle >> Maskinen din fungerer fortsatt.
    • Anbefaling: Øk effektnivået og senk hastigheten i hver oppgave til røret er helt utslitt
    • Mulig årsak:
      • Laserrøret ditt er noe svekket
  • Det har et brennmerke, men resultatet er dårlig >> Kontakt kundeservice
    • Mulig årsak:
      • Laserrøret ditt er fullstendig utslitt og må byttes.

Kontakt kundestøtte

Vennligst følg instruksjonene i lenken nedenfor for å rapportere problemet til din lokale forhandler eller FLUX-støtte på riktig måte. [Kontakt kundeservice]

*Den innsamlede informasjonen, som bilder eller videoer som viser problemet med maskinen din i denne artikkelen, må deles med forhandleren eller FLUX-støtte.

#END
