Beskrivelse

Denne artikkelen gir en trinnvis veiledning for installasjon av beamo II Forlengelsesbase-tilbehøret.
Vennligst følg instruksjonene nedenfor for installasjonsprosessen.

Informasjon om materialhøyde for plassering på Forlengelsesbase er som følger:

Uten honeycomb
Spor 1	23 ~ 50 mm
Spor 2	51 ~ 58 mm
Spor 3	81 ~ 110 mm
Spor 4	111 ~ 140 mm
Uten skuff	141 ~ 155 mm

Med honeycomb
Spor 1	0 ~ 27 mm
Spor 2	28 ~ 57 mm
Spor 3	58 ~ 87 mm
Spor 4	88 ~ 117 mm
Uten skuff	118 ~ 132 mm

Utpakking:

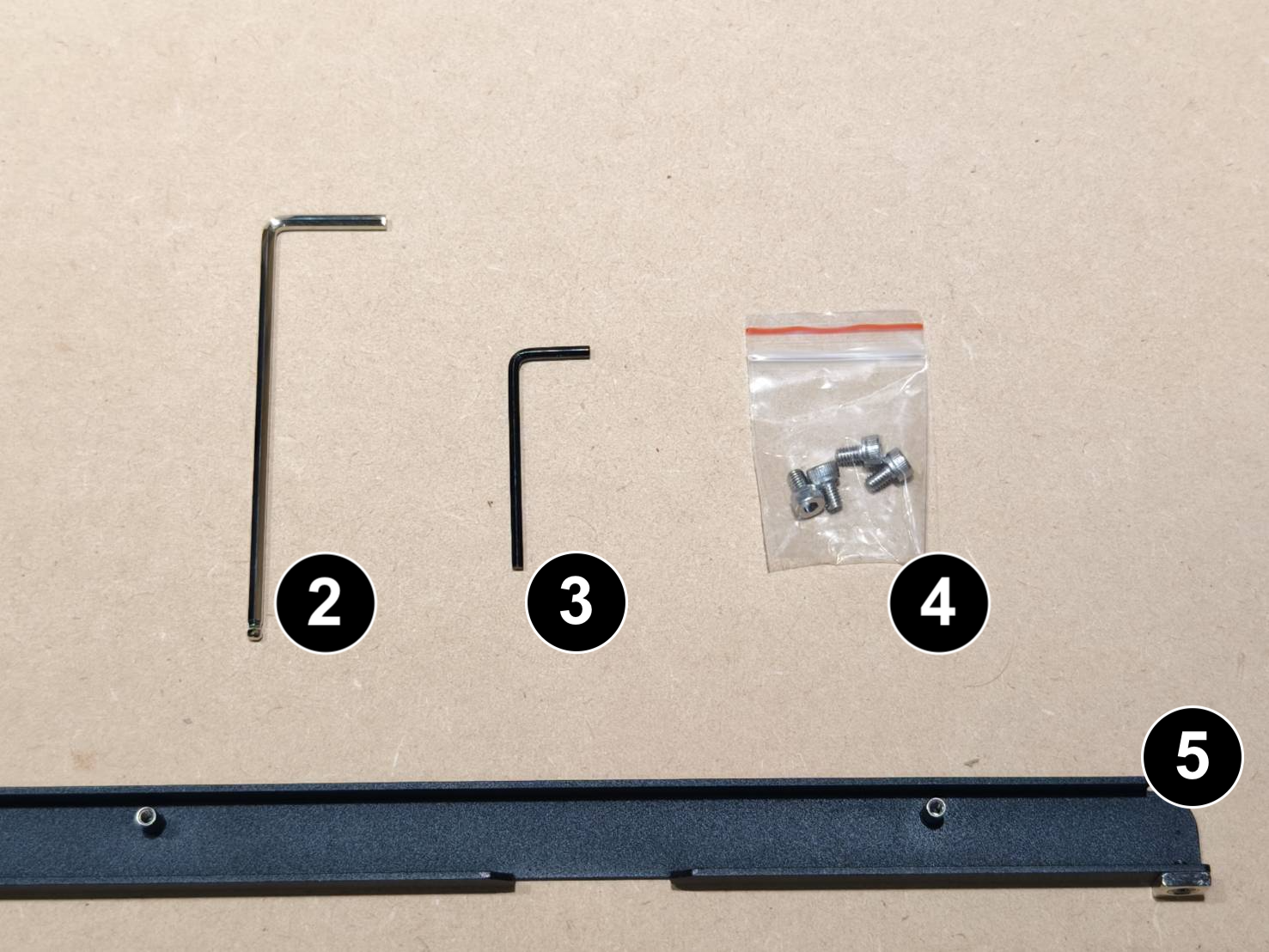

#	Artikkel	Ant.

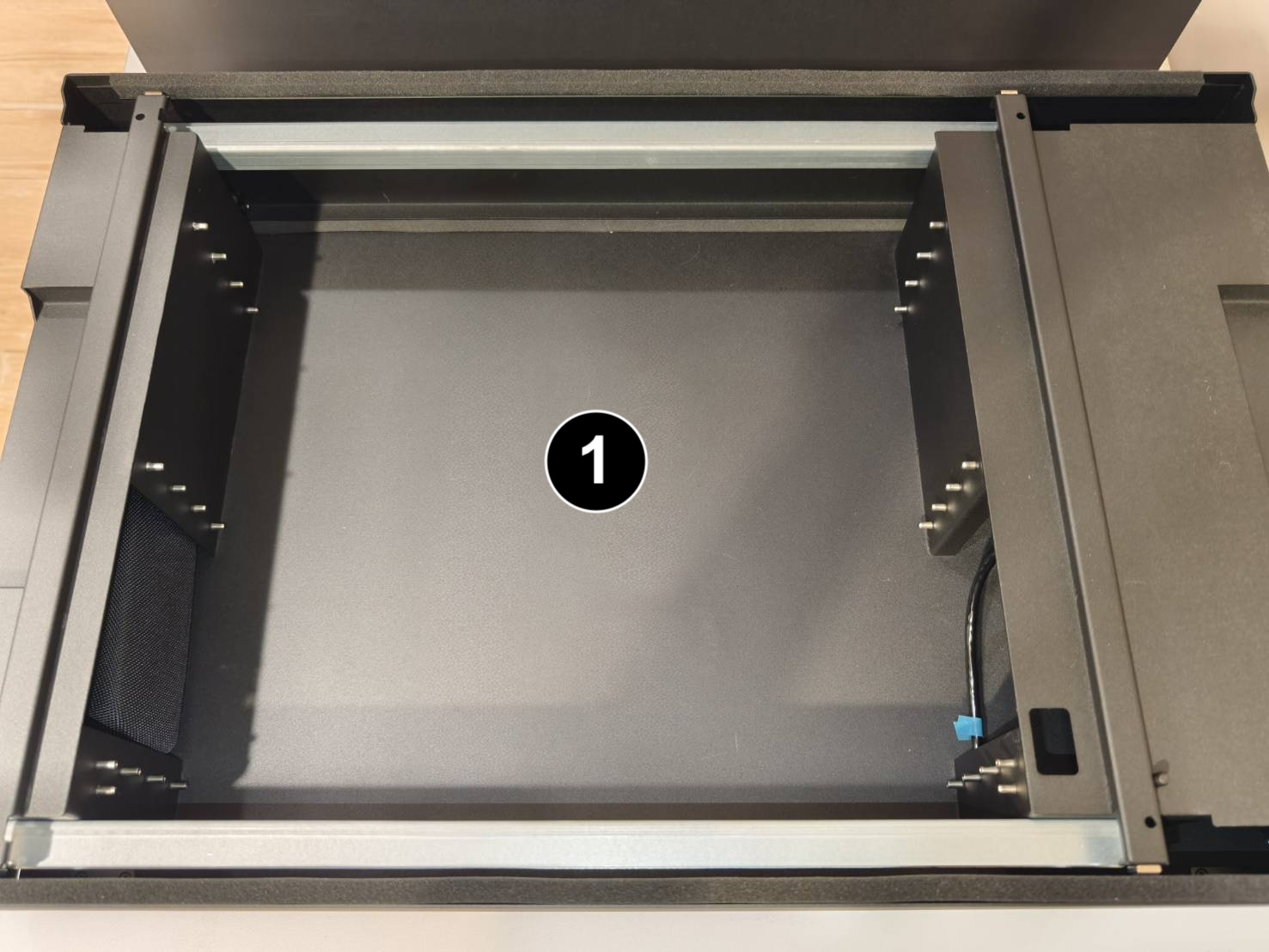

1	Forlengelsesbase	1 stk
2	3 mm unbrakonøkkel	2 stk
3	2,5 mm unbrakonøkkel	1 stk
4	Sekskantskruer	4 stk
5	Skuffehåndtak	1 stk

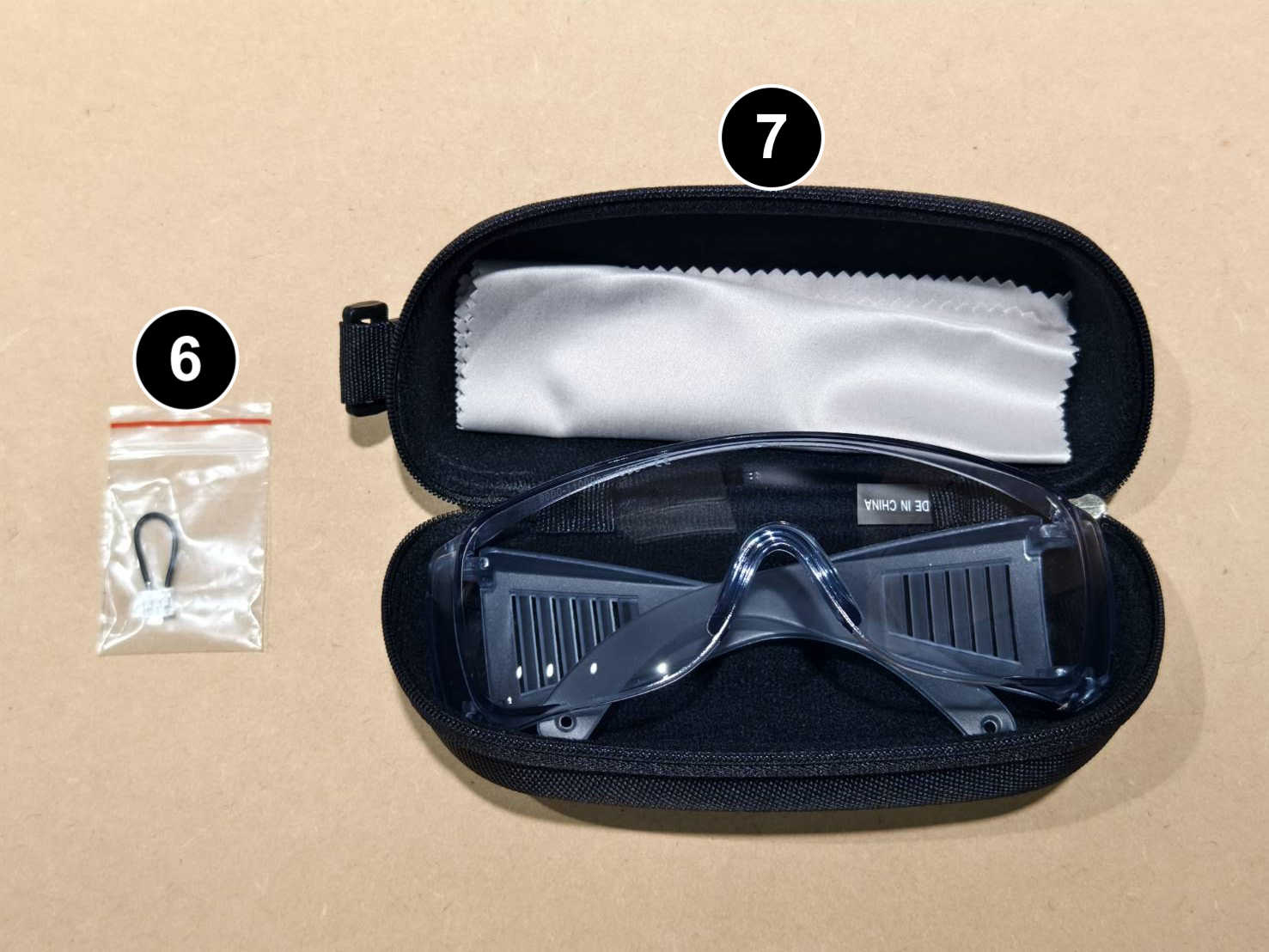

6	Jumper (Denne brukes til automatisk mater-tilbehør eller andre bruksområder som krever åpning av front- og bakdekslene på utvidelsesbasen.)	1 stk
7	Vernebriller	1 stk

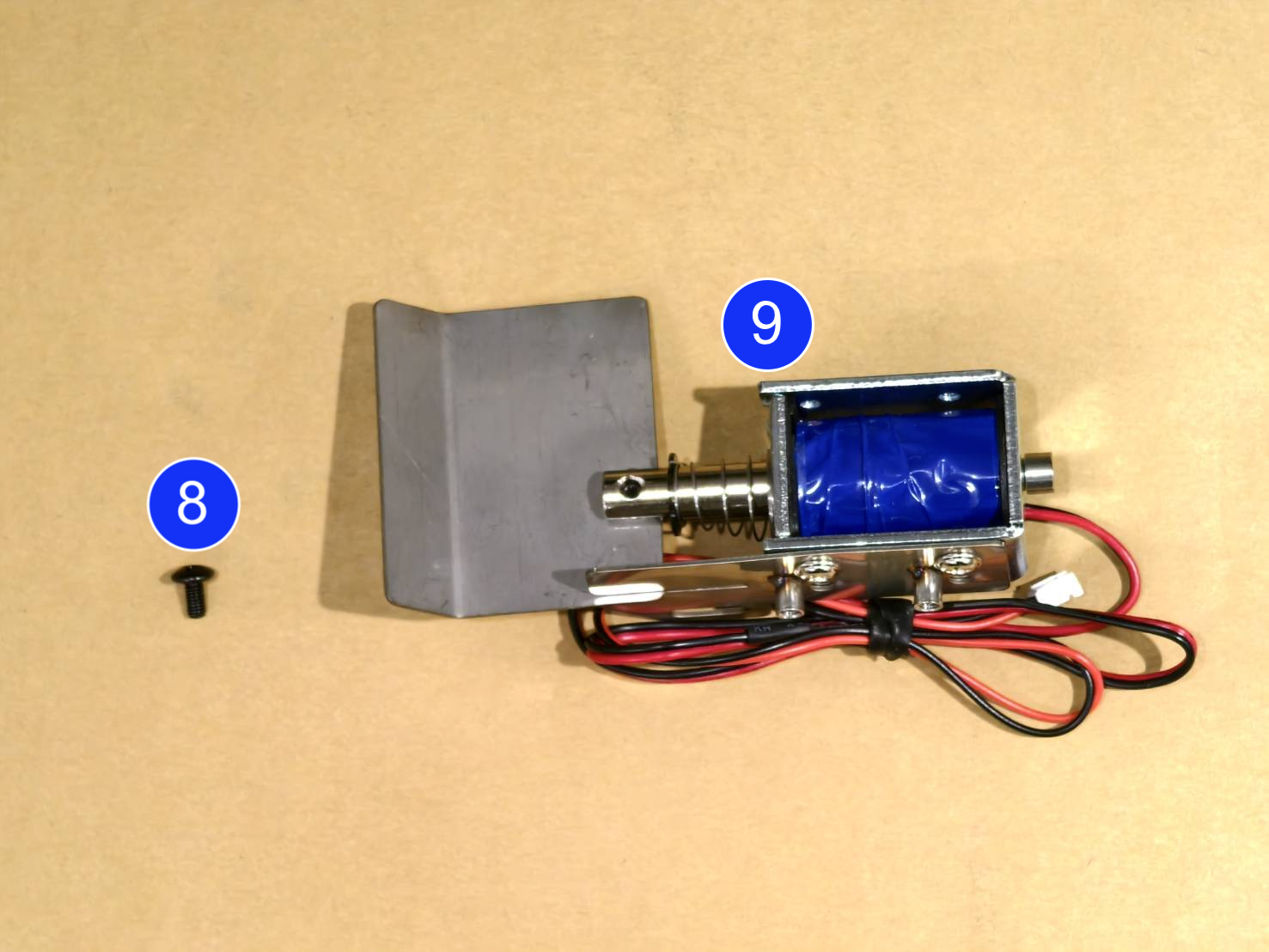

8	Stjerneskrue (For land/regioner som krever sikkerhetskontroll for klasse 4-laser)	1 stk
9	Laserlukker-tilbehør (For land/regioner som krever sikkerhetskontroll for klasse 4-laser)	1 stk

Verktøy

#	Artikkel	Ant.

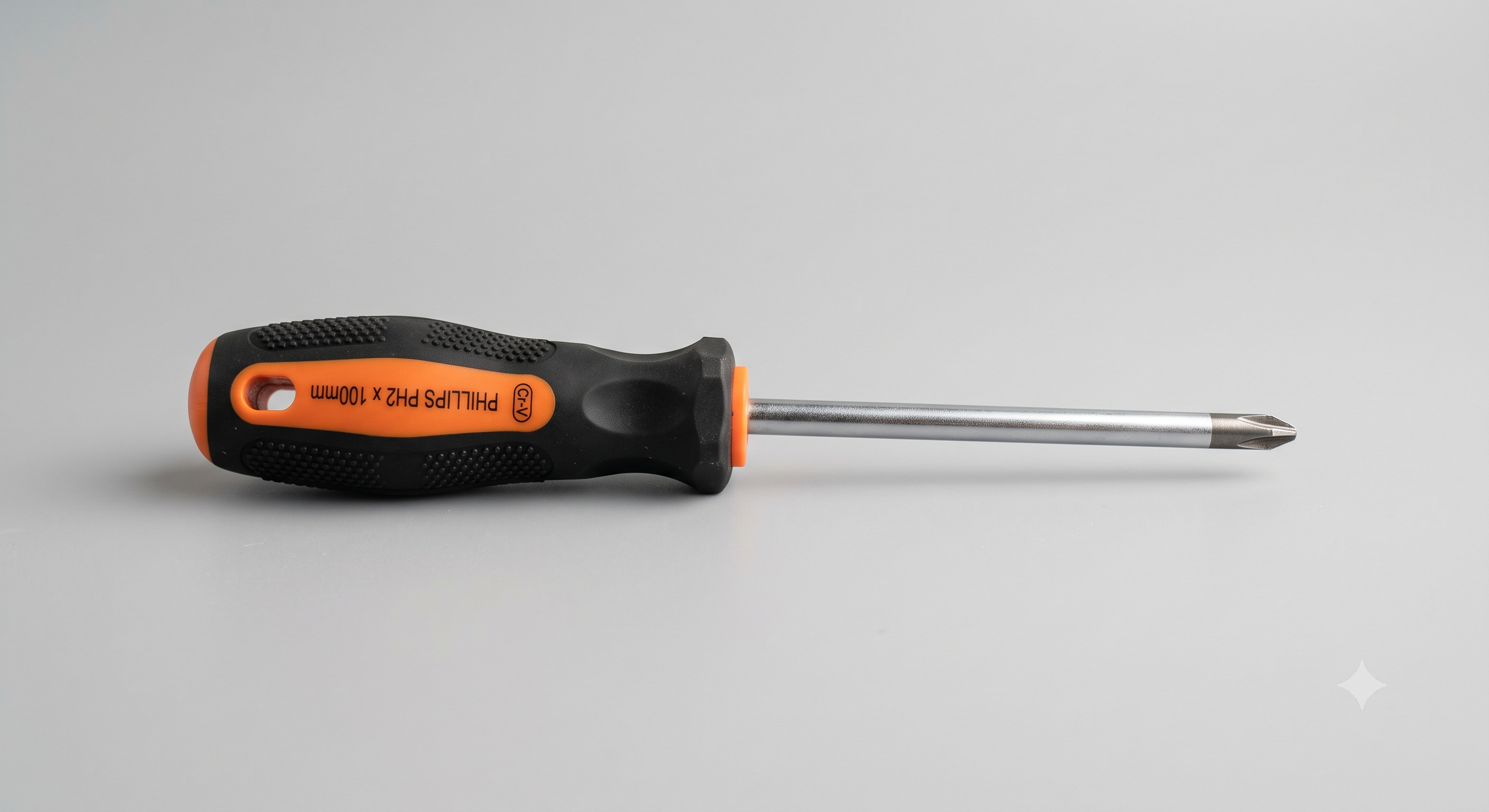

1	Stjerneskrutrekker (Valgfritt for bruk av laserlukker)	1 stk

Trinn 1

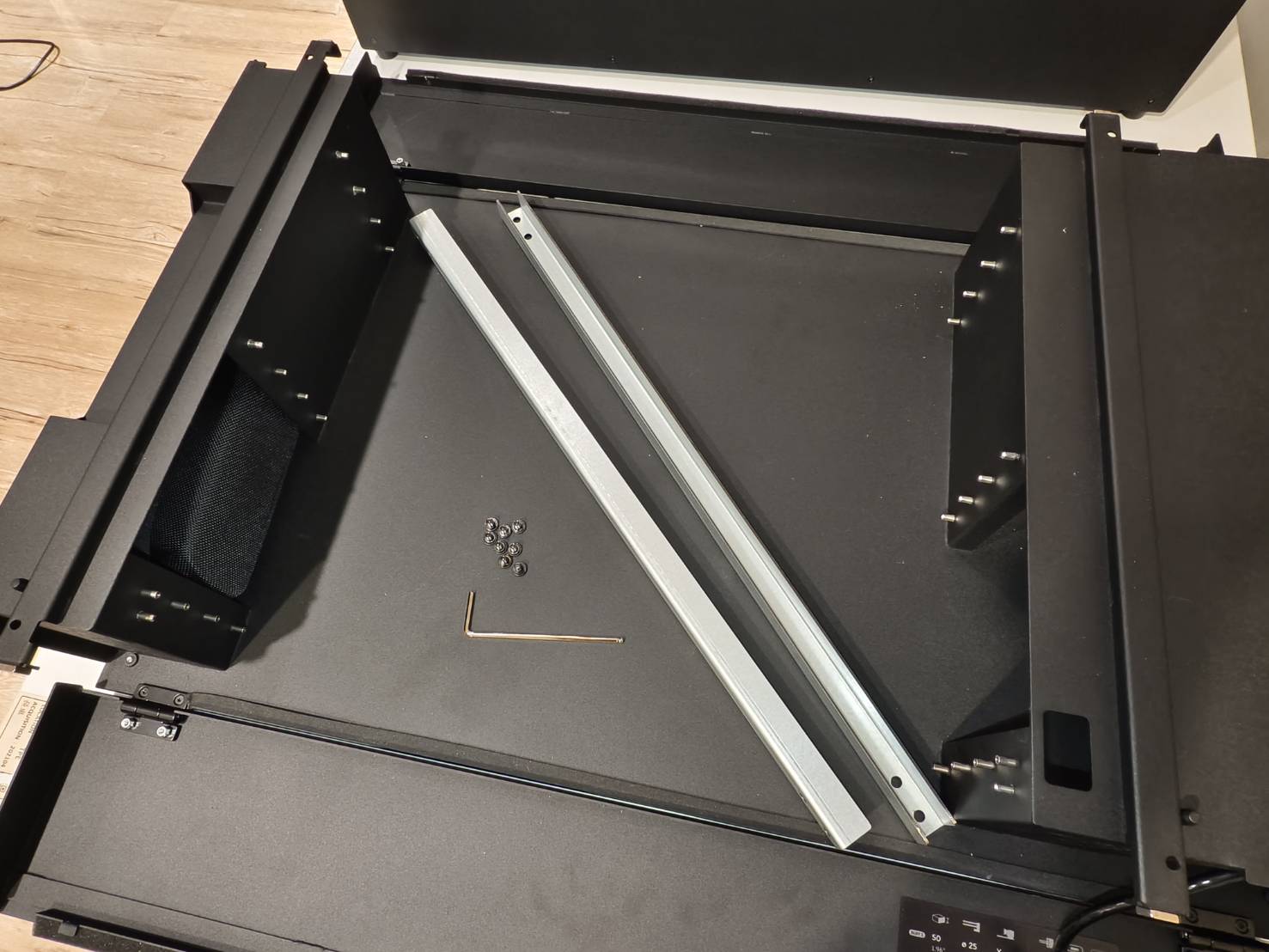

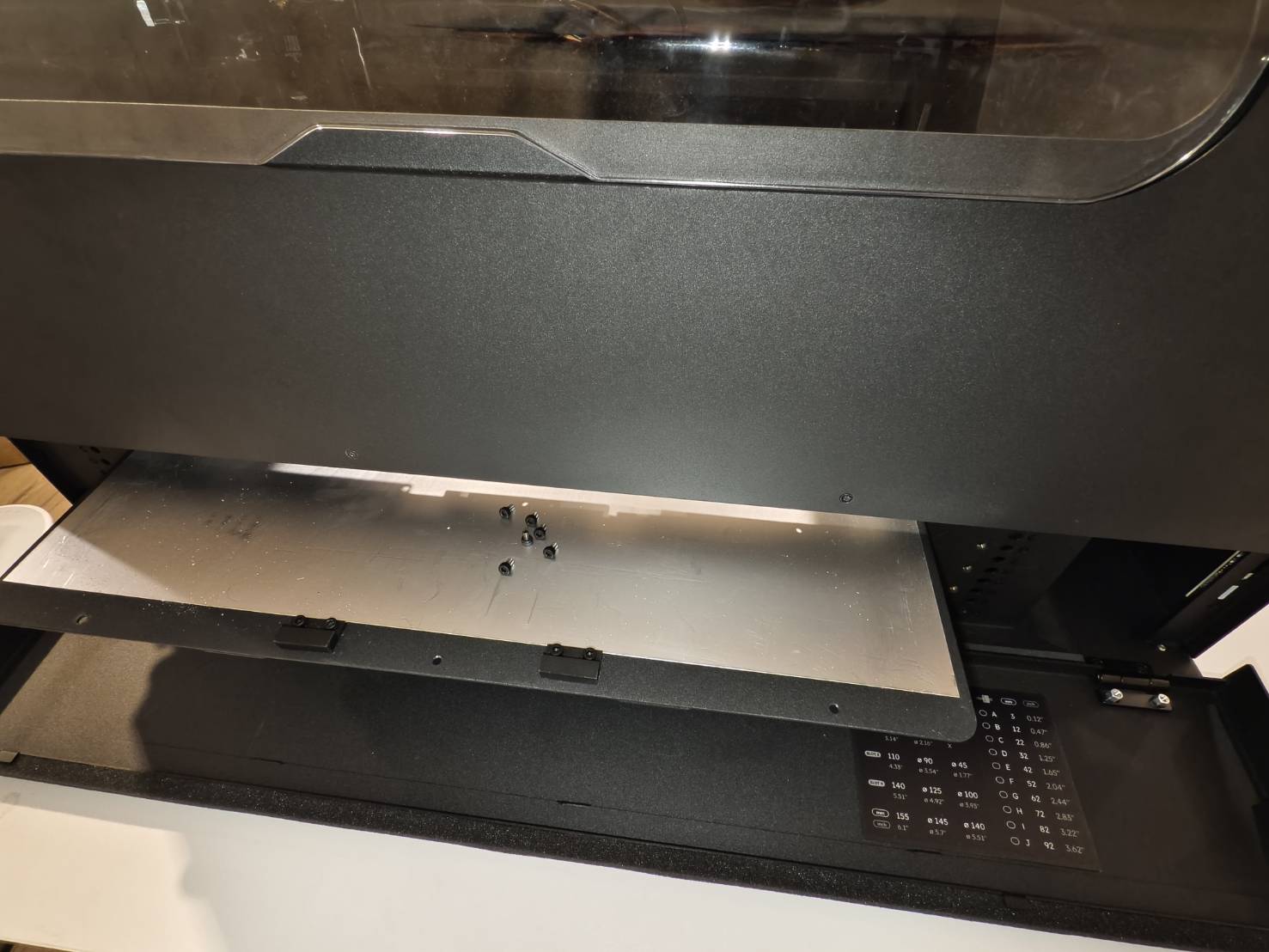

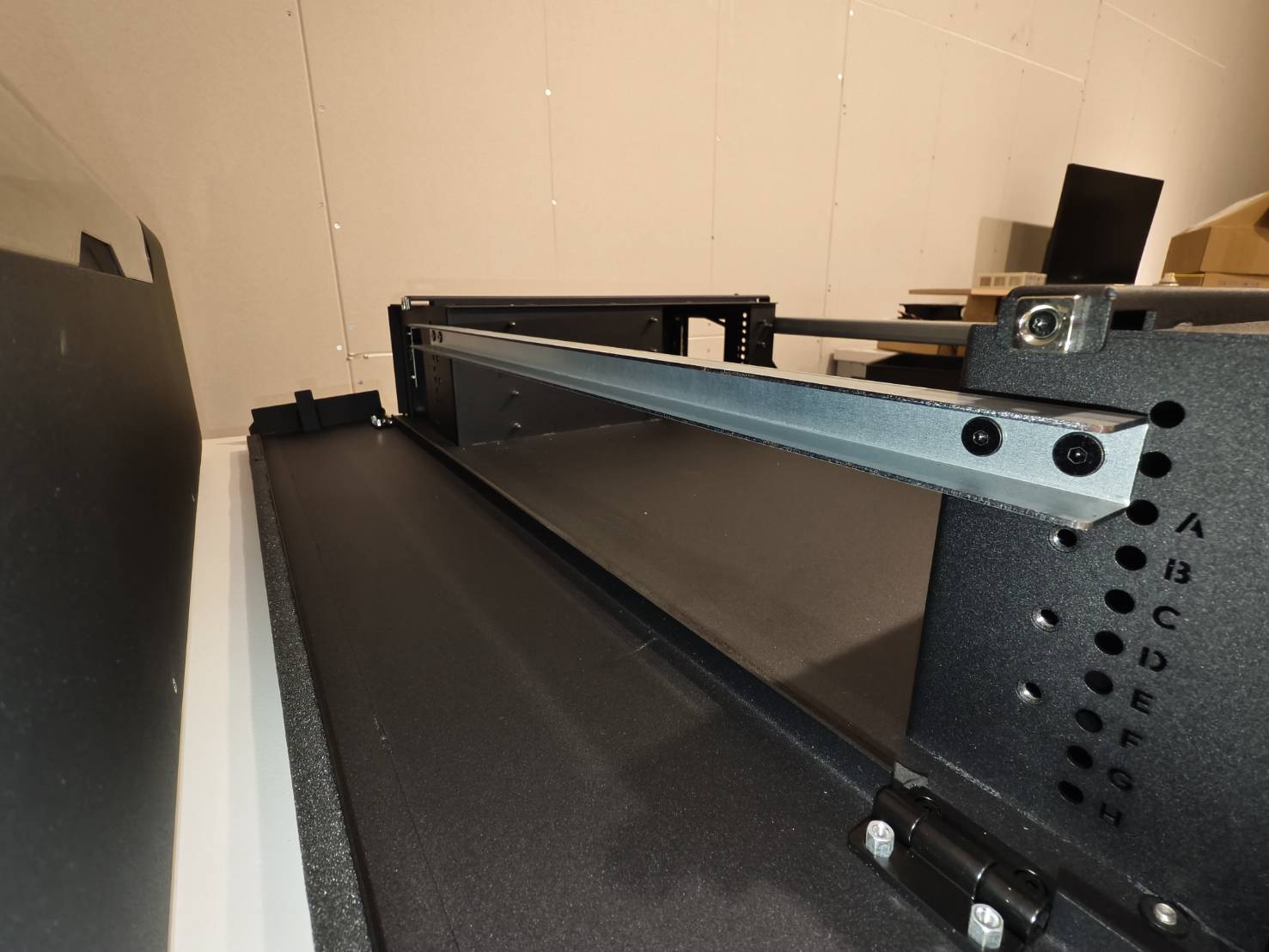

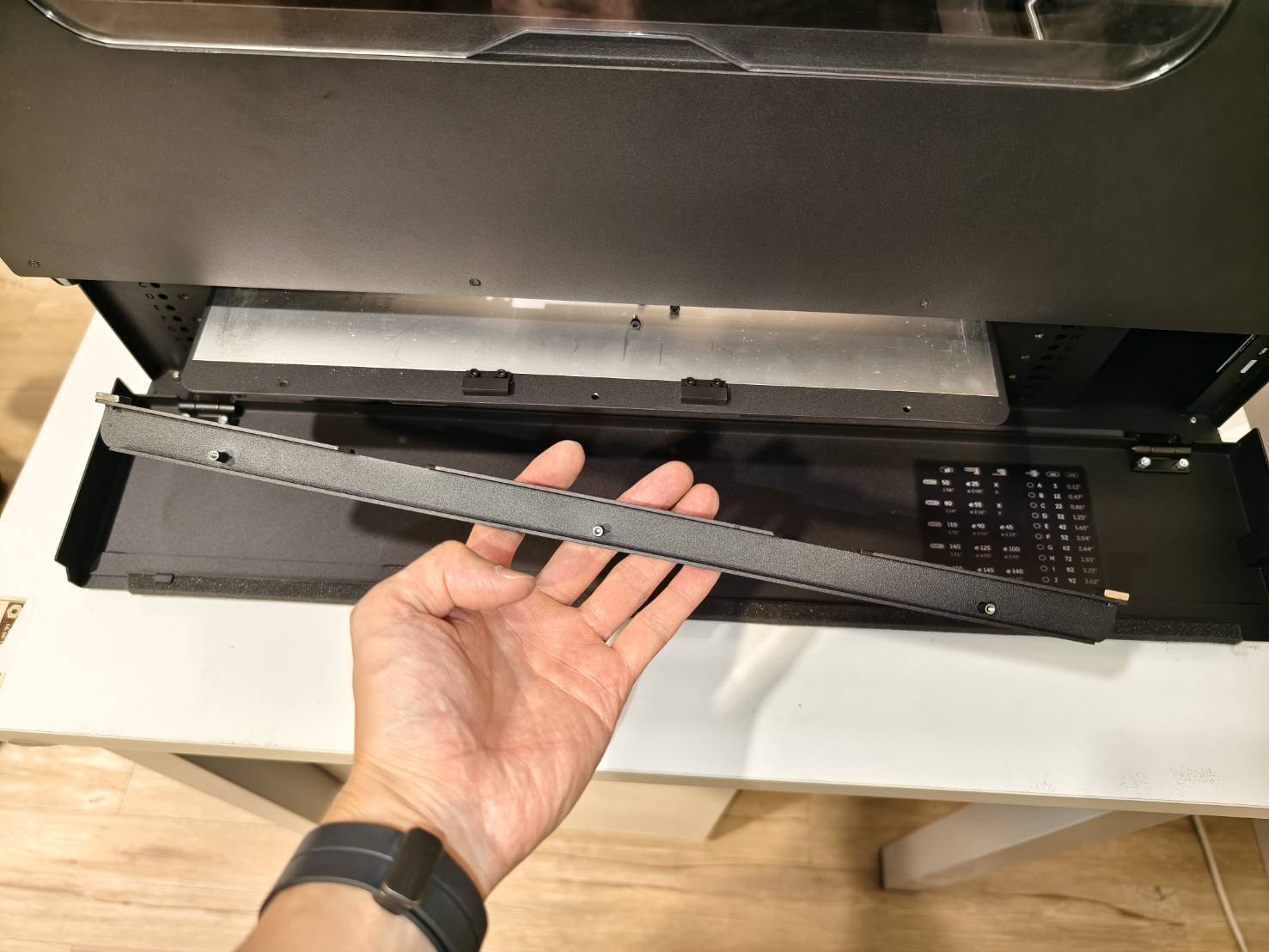

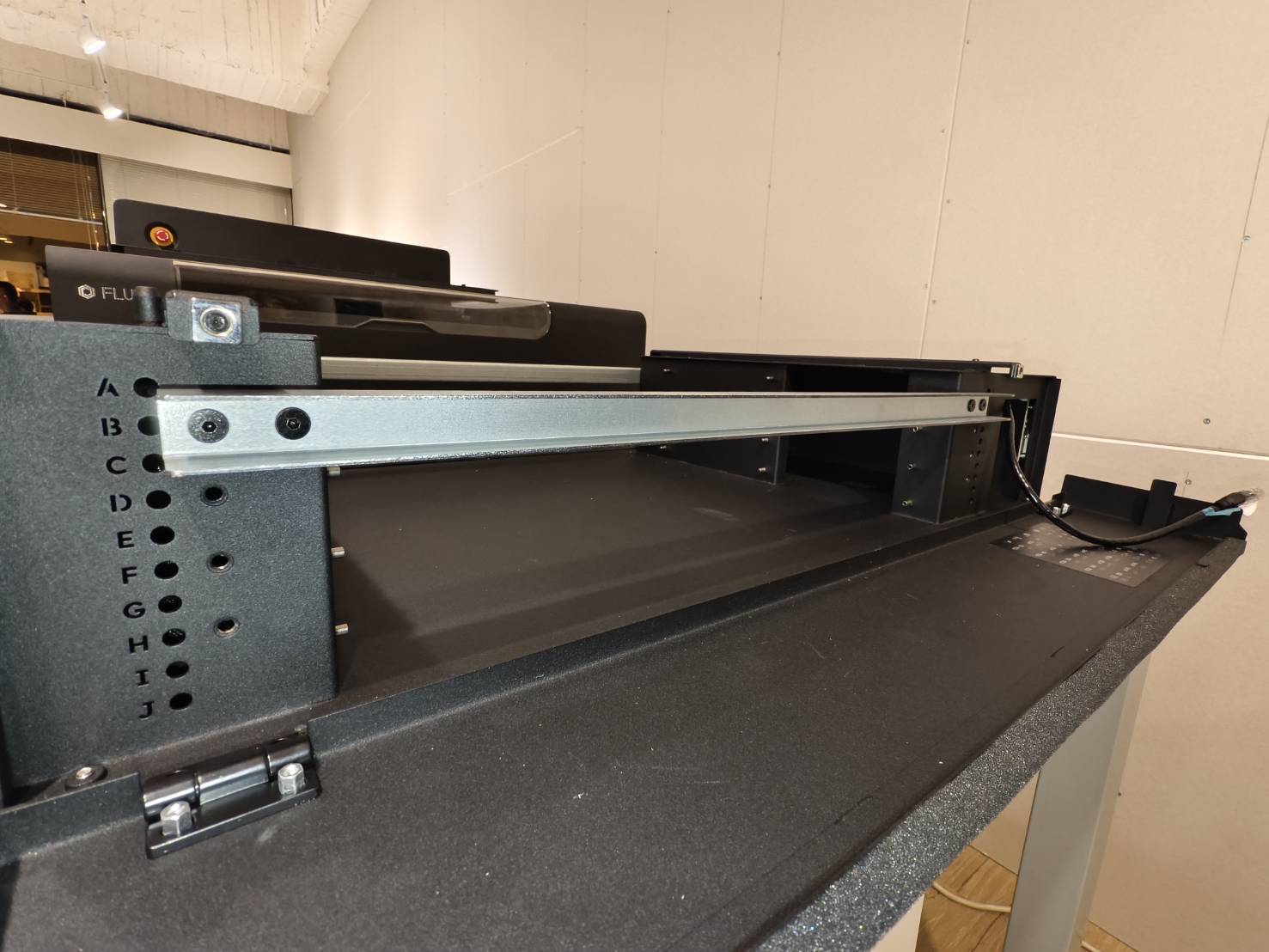

Åpne front- og bakdekslene på basen for å fjerne metallholderne.

Trinn 2

Plasser maskinen på utvidelsesbasen. Det anbefales at to personer utfører dette.

Trinn 3

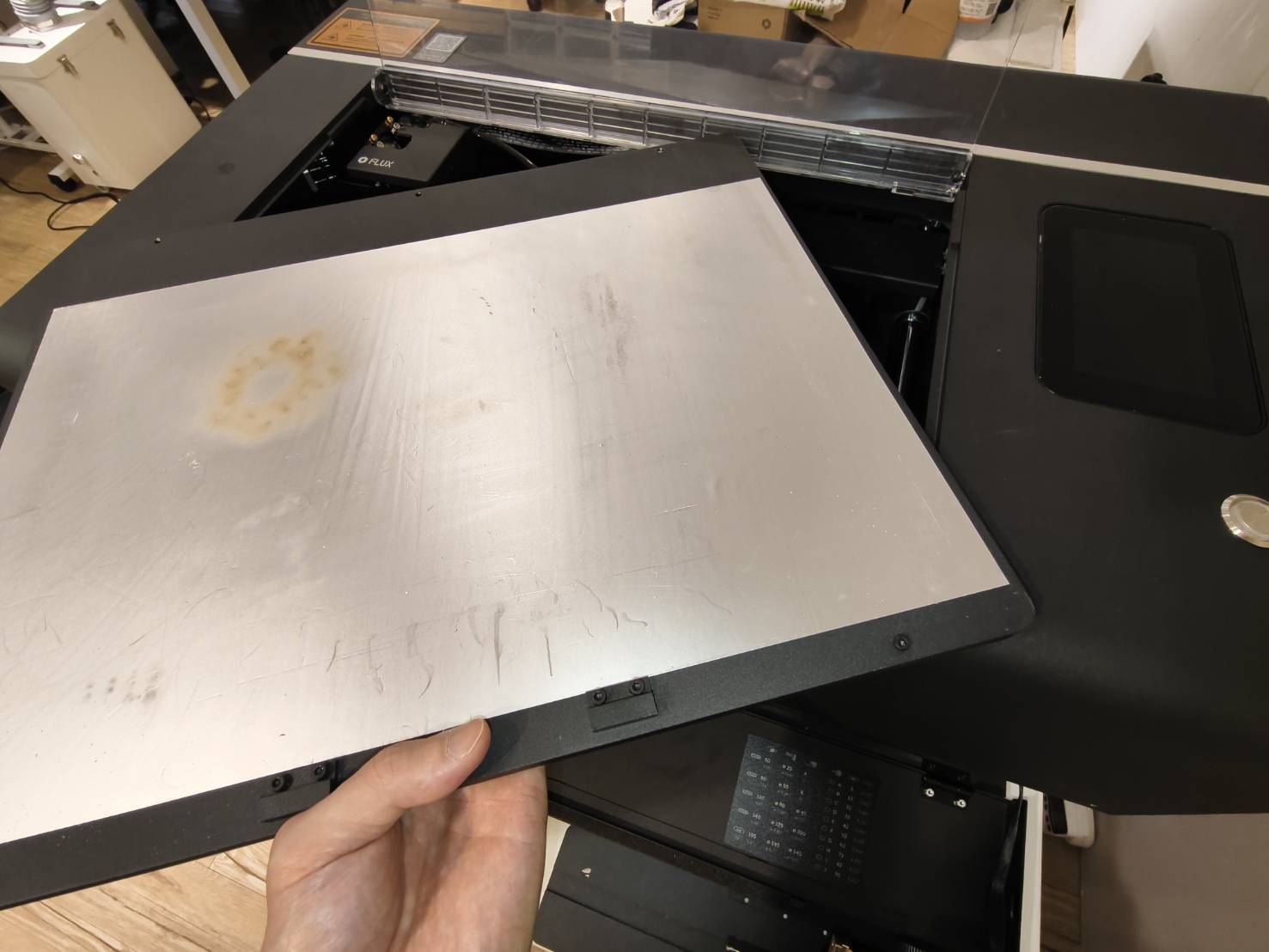

Fjern de seks skruene fra maskinens bunnplate, deretter kan bunnplaten tas av.
Vennligst oppbevar skruene trygt for senere bruk.

Trinn 4

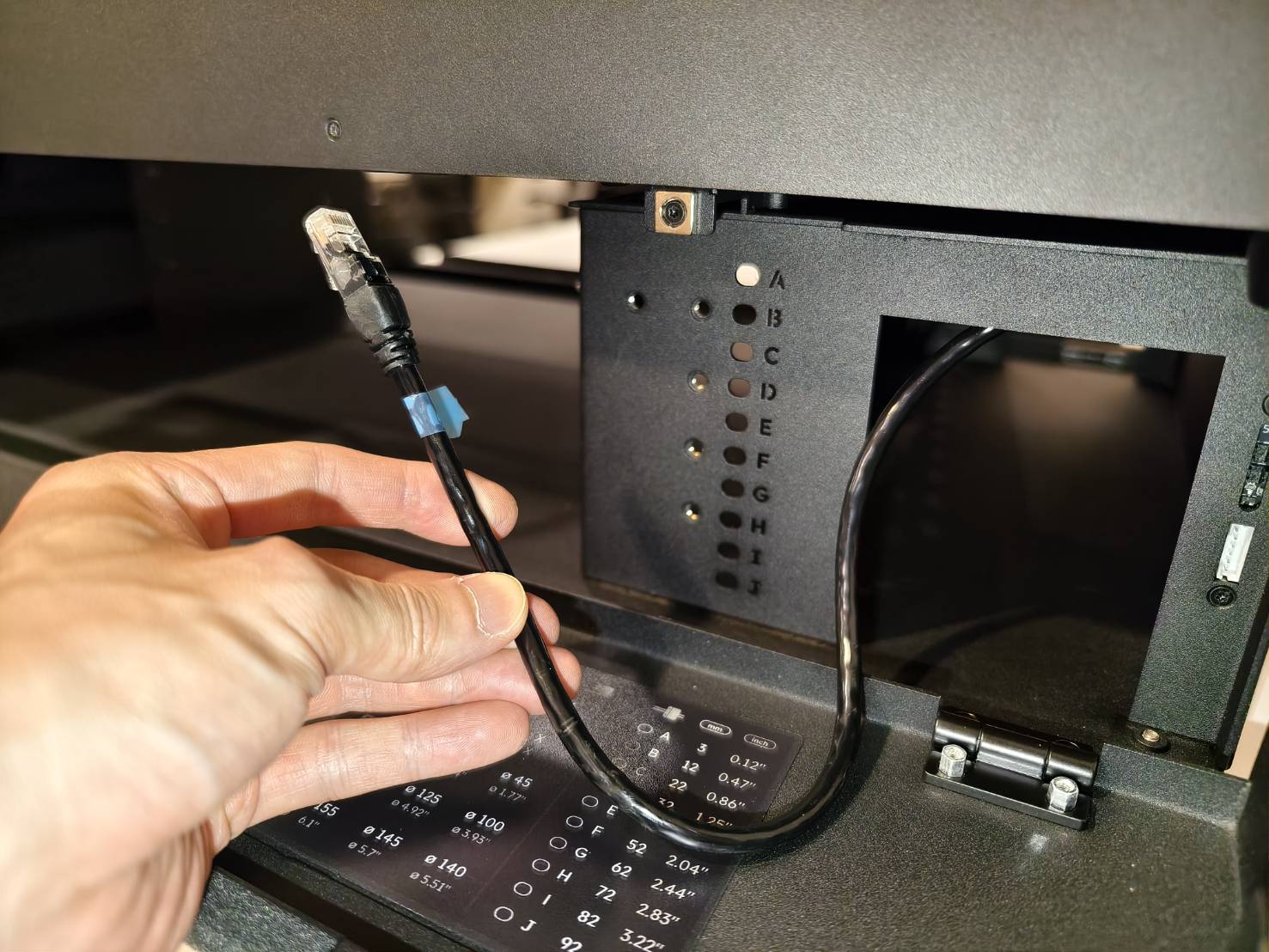

Finn RJ45-kabelen i utvidelsesbasen.

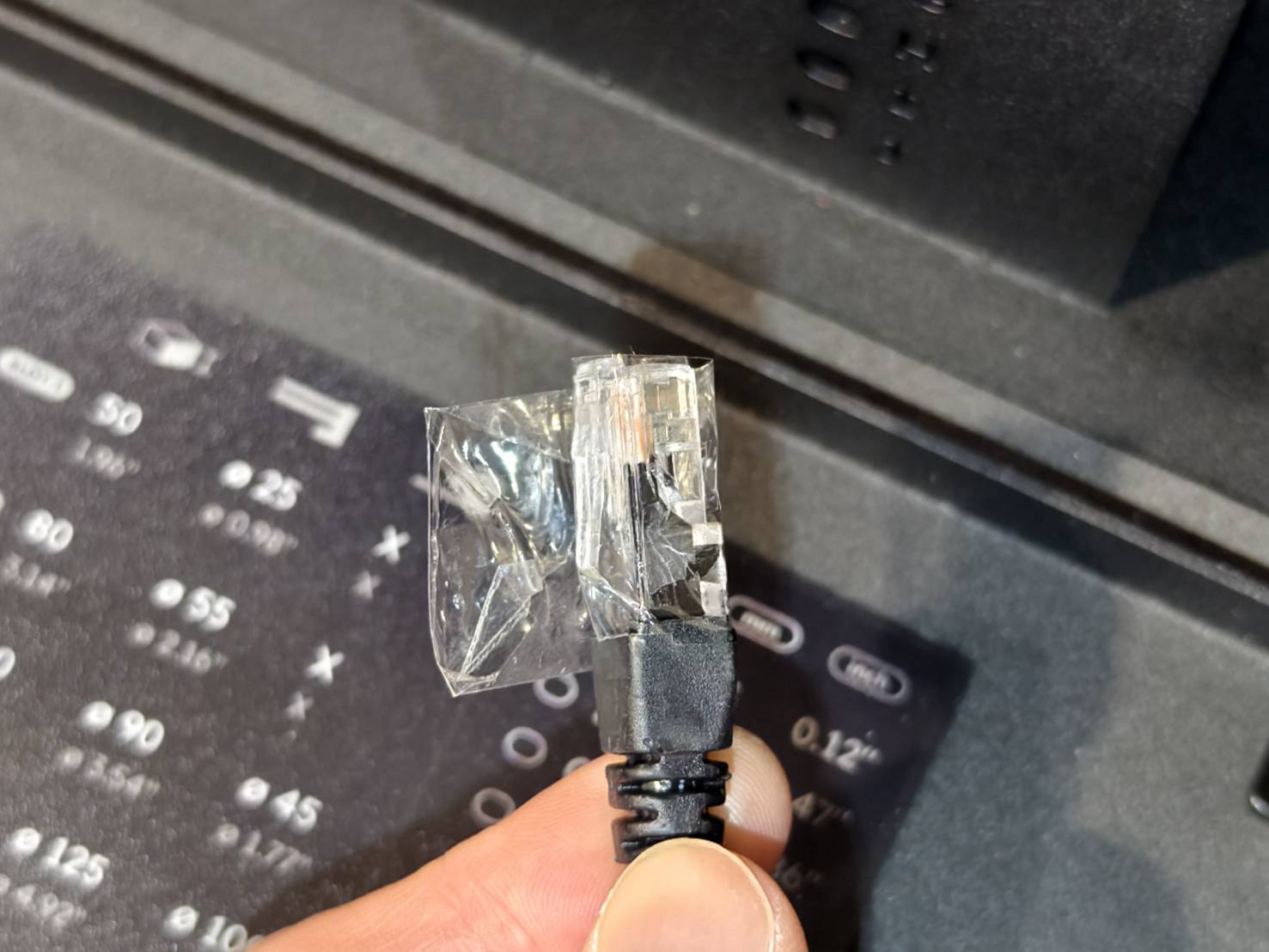

Bruk tape til å dekke RJ45-kabelens kontakt. Hensikten er å beskytte klemmen mot skade.

Trinn 5

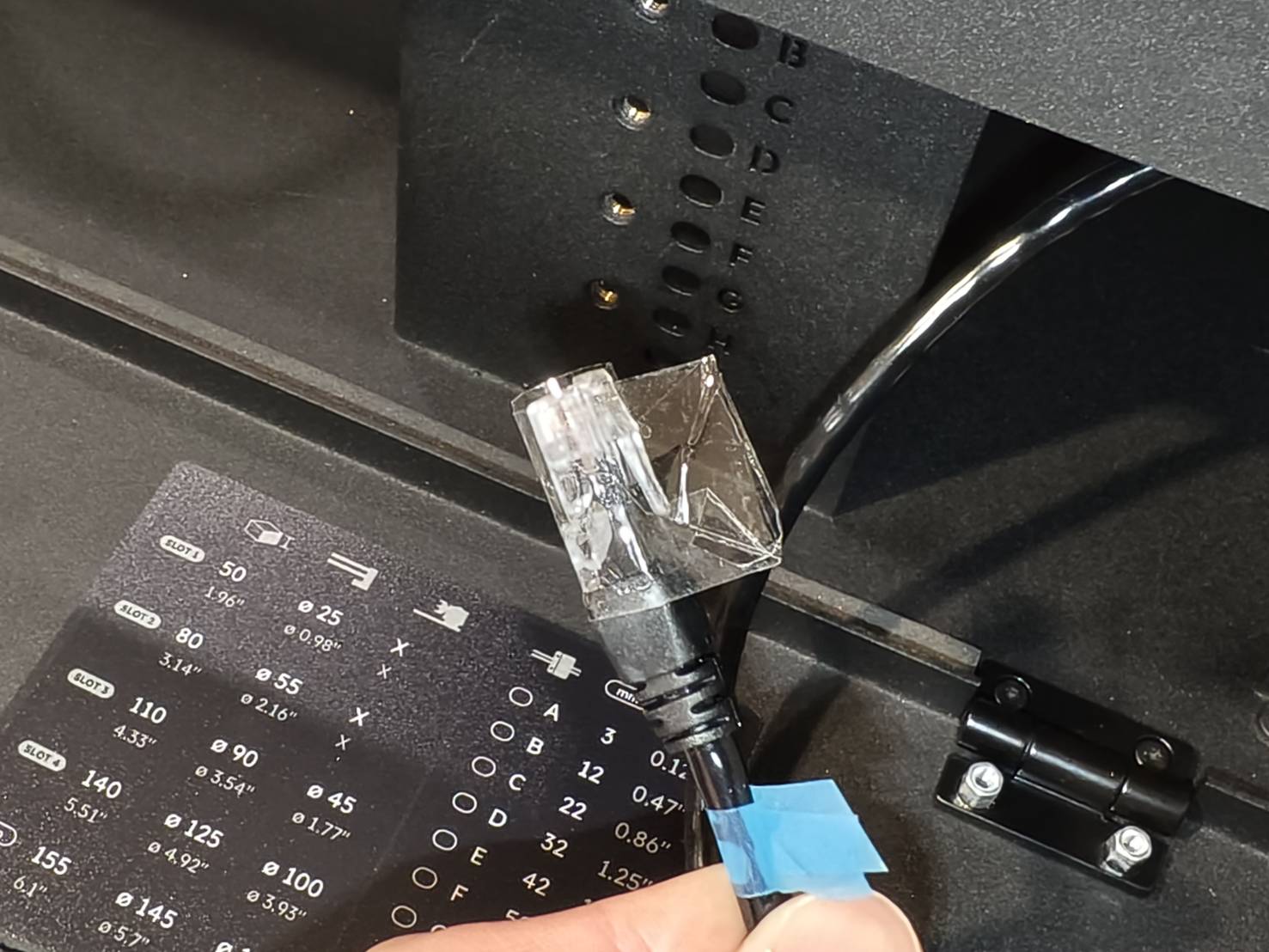

Før RJ45-kabelen gjennom hullet i basen og maskinen.
RJ45-kabelen må være på rammesiden, det vil si på utsiden av den sølvfargede akselen.

Trinn 6

Fjern tapen og koble RJ45-kabelen til kontakten inne i maskinen.

Trinn 7

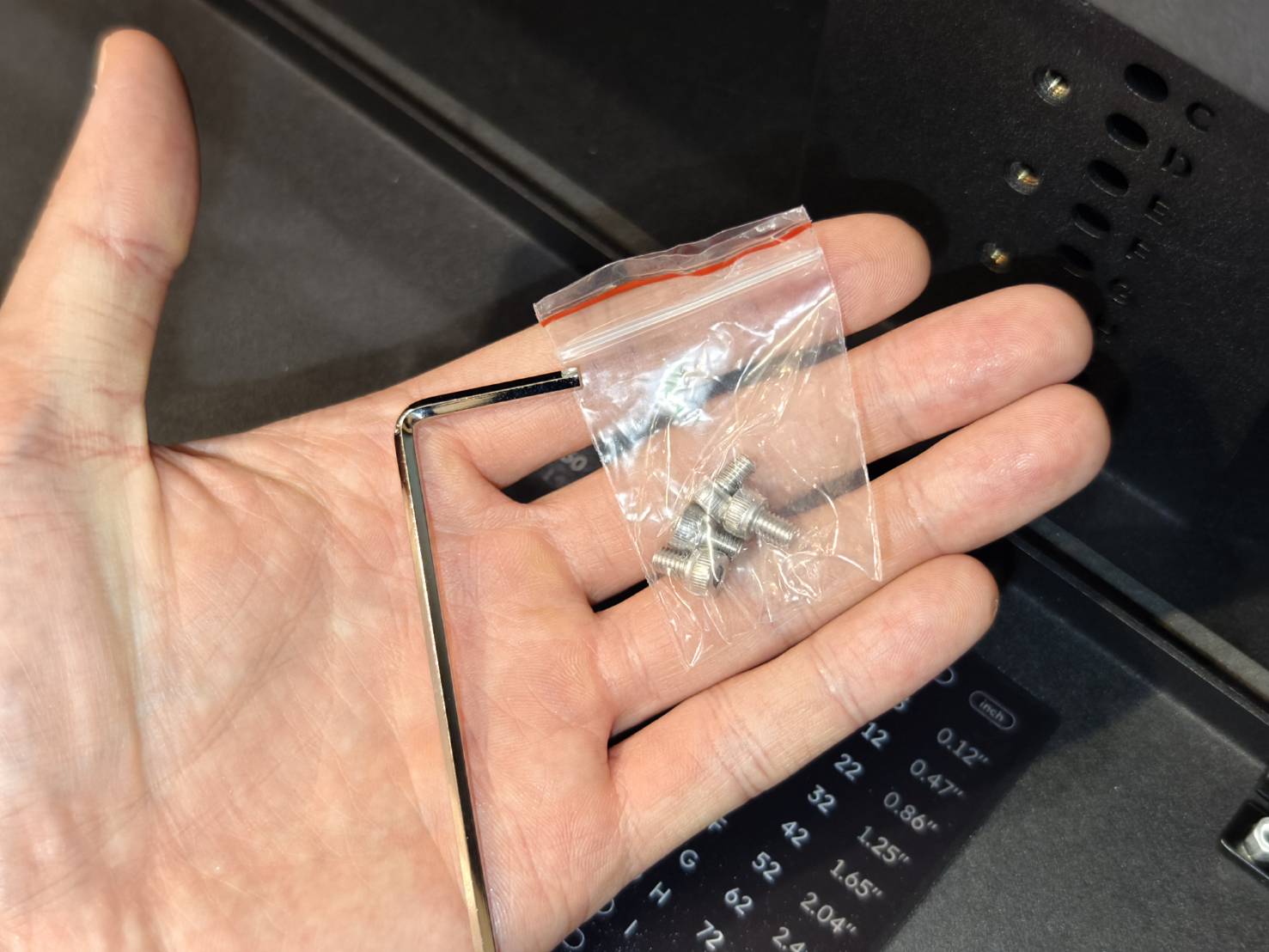

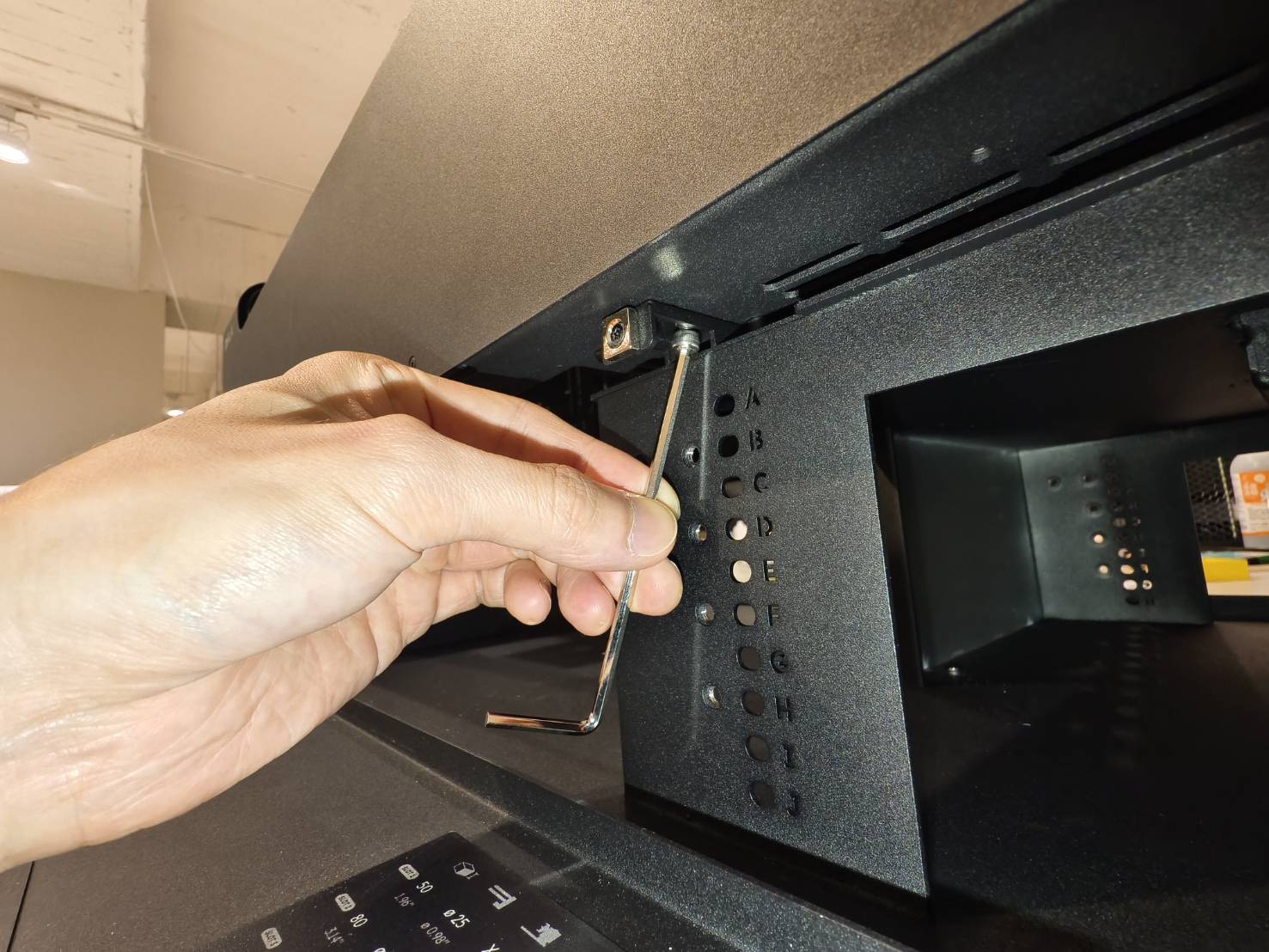

Fest maskinen og utvidelsesbasen ved hjelp av unbrakonøkkelen og skruene som følger med tilbehøret.

Trinn 8

Sett maskinens bunnplate tilbake på plass, og finn de 3 skruene som ble fjernet fra bunnplaten.

Trinn 9

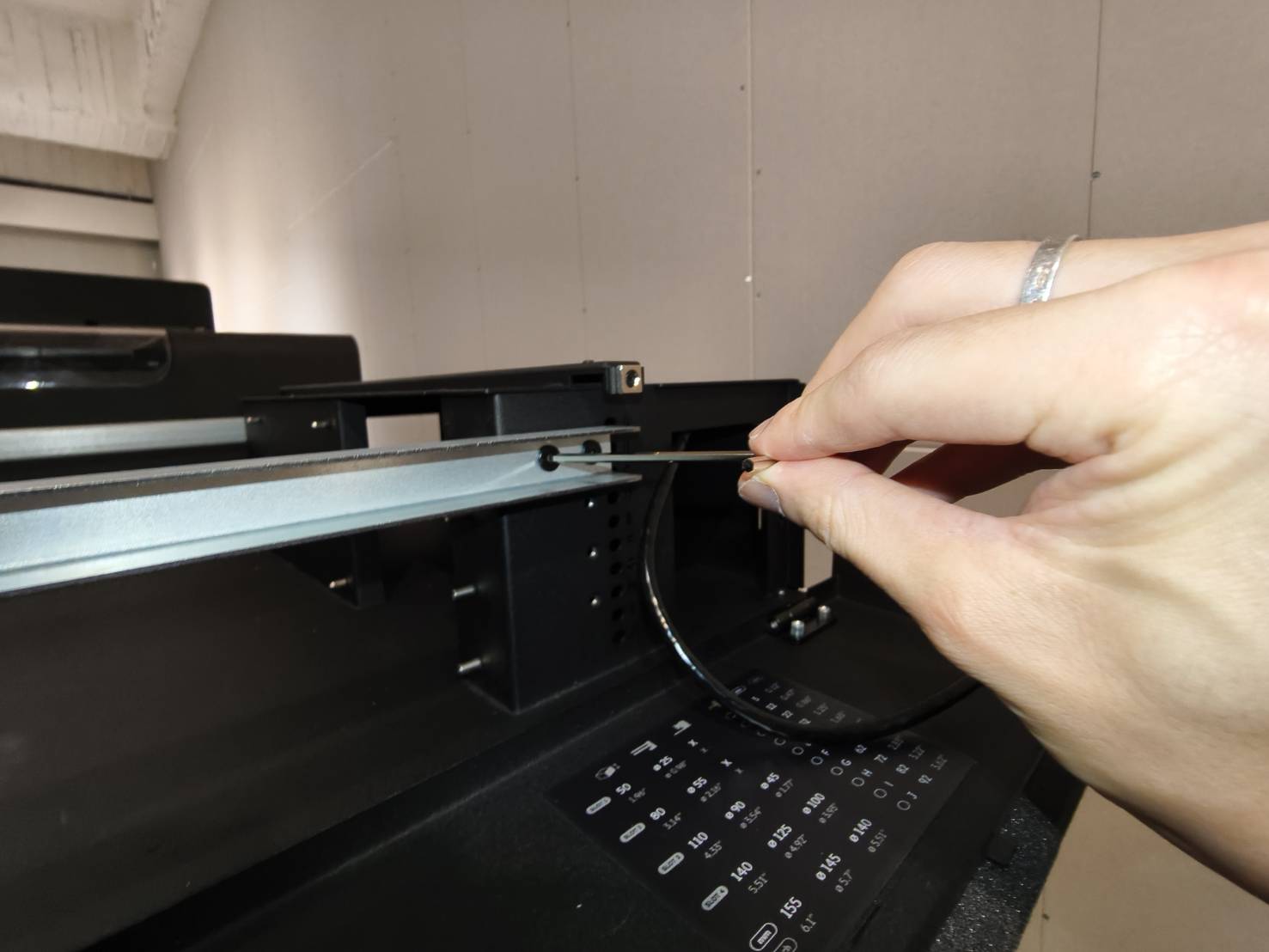

Finn skuffehåndtaket. Monter det på platen.

**Merk**

Hvis ditt land eller din region ikke har spesifikke sikkerhetsforskrifter for klasse 4-lasere, kan du stoppe her.

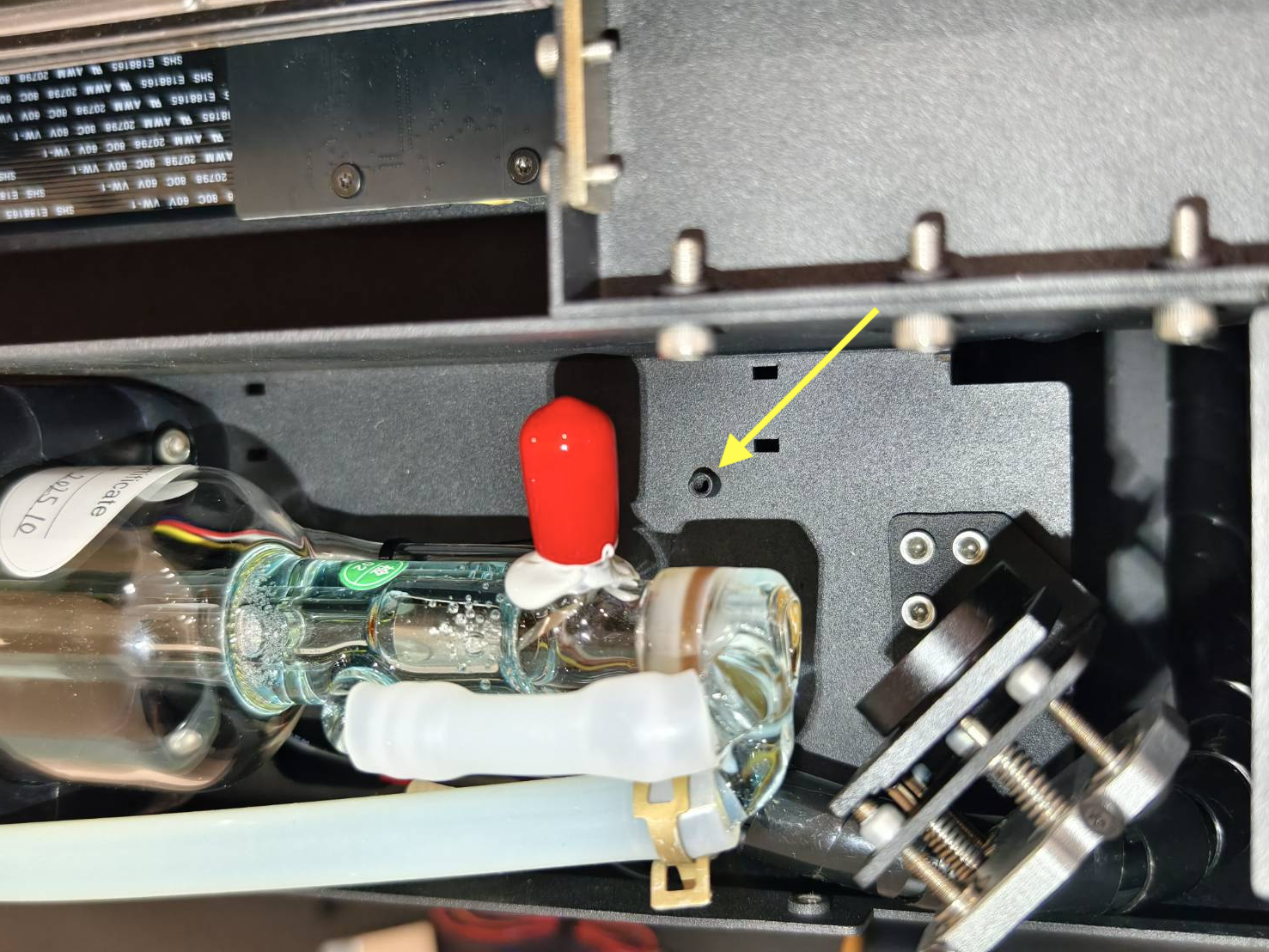

Dette indikerer at installasjonen er fullført. (Merk: De neste trinnene innebærer installasjon av en automatisk laserlukker for å overholde sikkerhetskravene for klasse 4-lasere.)

Hvis du har dette laserlukkertilbehøret i esken din, betyr det at du må installere det.

Trinn 13

Koble kabelen til det lille kretskortet på den andre siden av maskinen.

Trinn 14

Monter bakdekselet på plass igjen.

#END

Tilbehør og skrue	Boltplassering
