beamo II - 2W IR infrarød laser-tillegg - Kalibreringsveiledning

⚠︎ Sørg for at Beam Studio og beamo II-fastvaren er oppdatert til siste versjon.

Beskrivelse

Denne artikkelen veileder deg gjennom prosessen med å utføre kalibrering av 2W IR infrarød laser-tillegget.


Når kamerakalibrering er nødvendig
1. Ved første gangs bruk av modulen.
2. Når maskinen har blitt flyttet.
3. Når det er avvik mellom kameraforhåndsvisningen og den faktiske graveringsposisjonen.

Merk:
Kamerakalibrering er nødvendig ved første gangs bruk av kameraforhåndsvisningsfunksjonen.

Trinn 1 - Bekreft versjonen av Beam Studio og fastvare

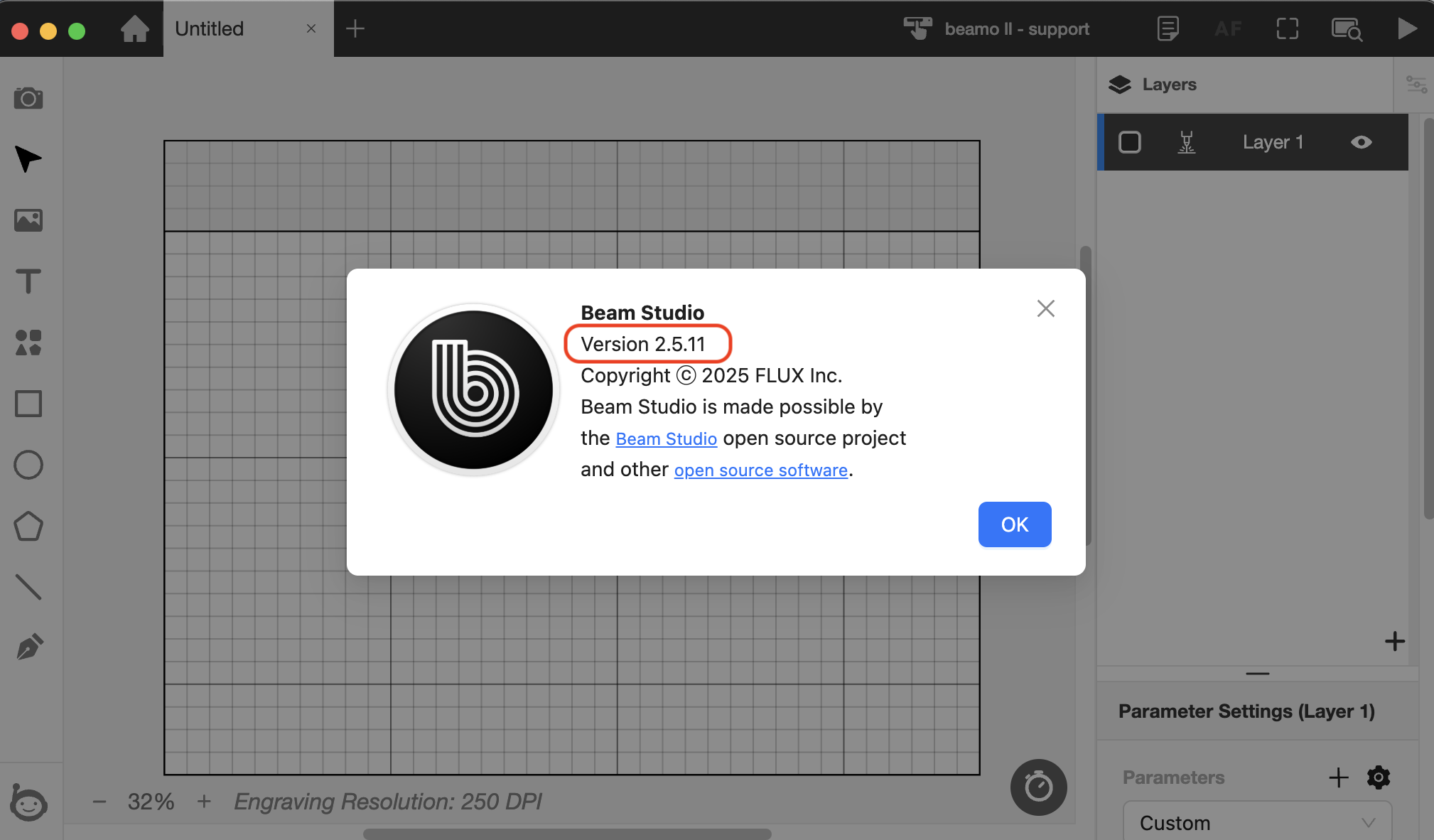

• Nødvendig programvareversjon: Beam Studio 2.5.11 eller nyere. (Nedlastingslenke)


• Nødvendig fastvareversjon: 6.1.6 eller nyere. (Nedlastingslenke)

Trinn 2 - Forberedelse

Materialer som skal klargjøres:

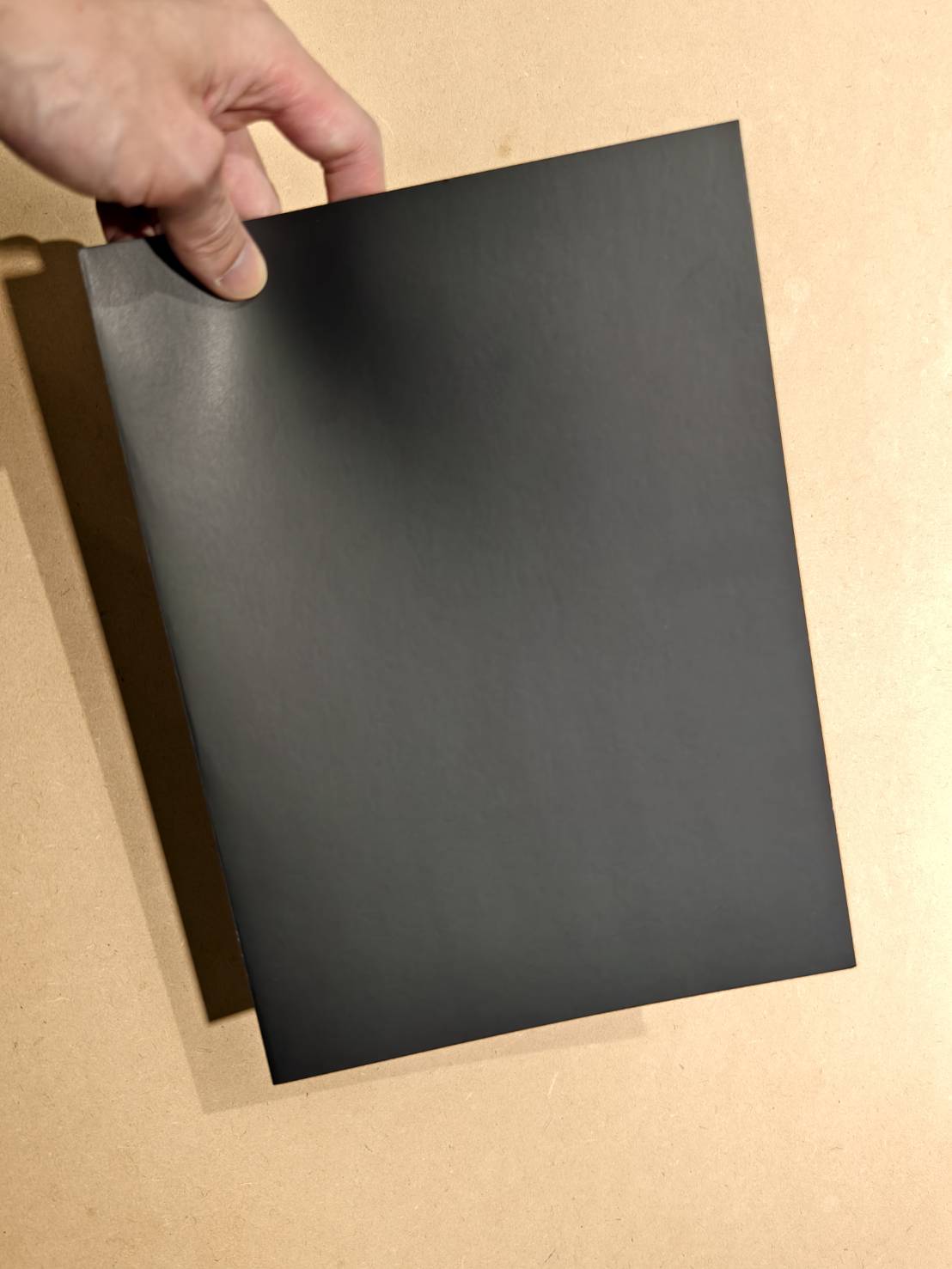

Et A4 svart Bristol-kartong/papir, svart papir eller svart akryl.

Trinn 3 - Plasser det svarte papiret

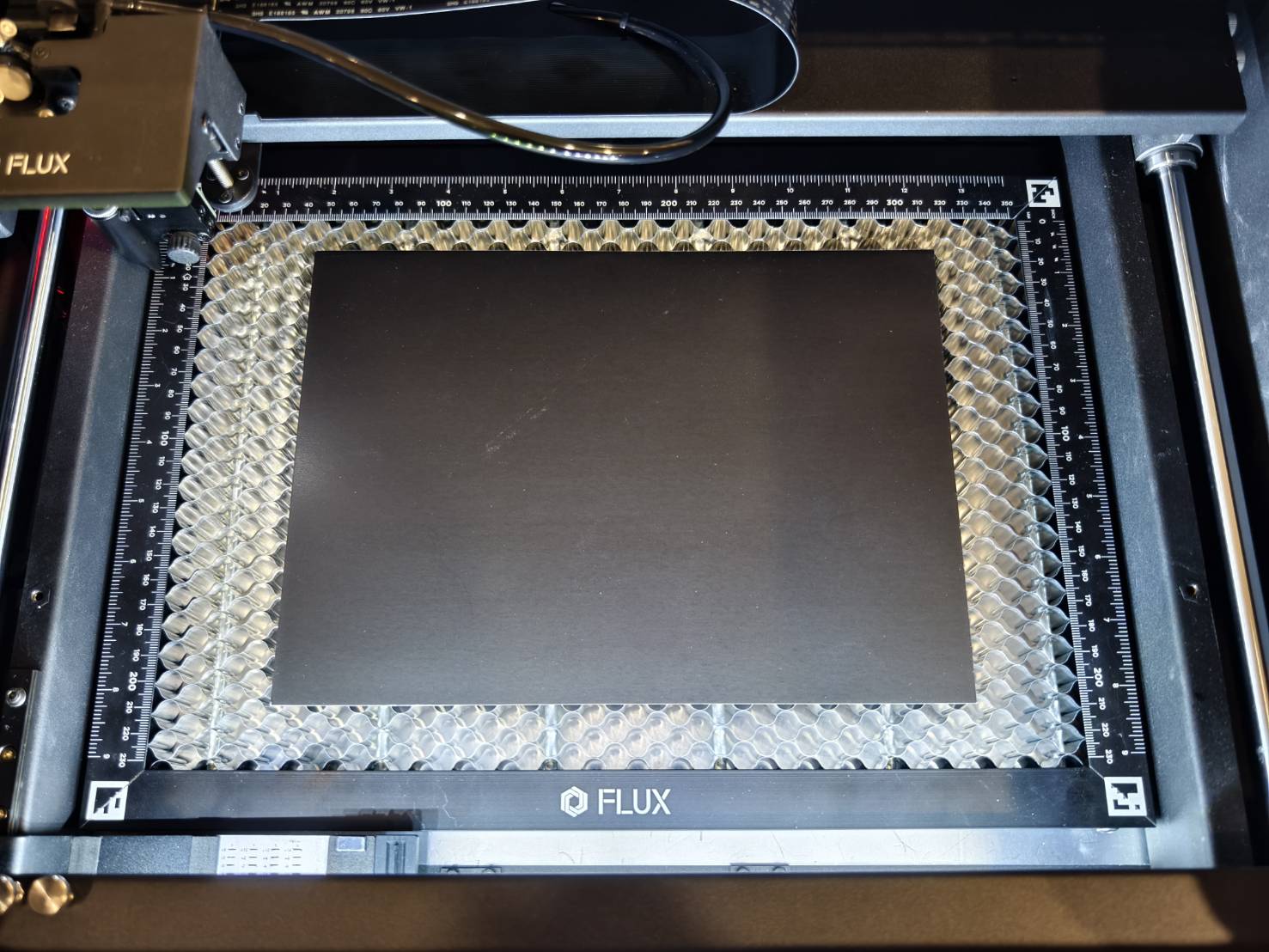

Plasser det svarte papiret i midten av arbeidsområdet.

Trinn 4 - Utfør autofokus

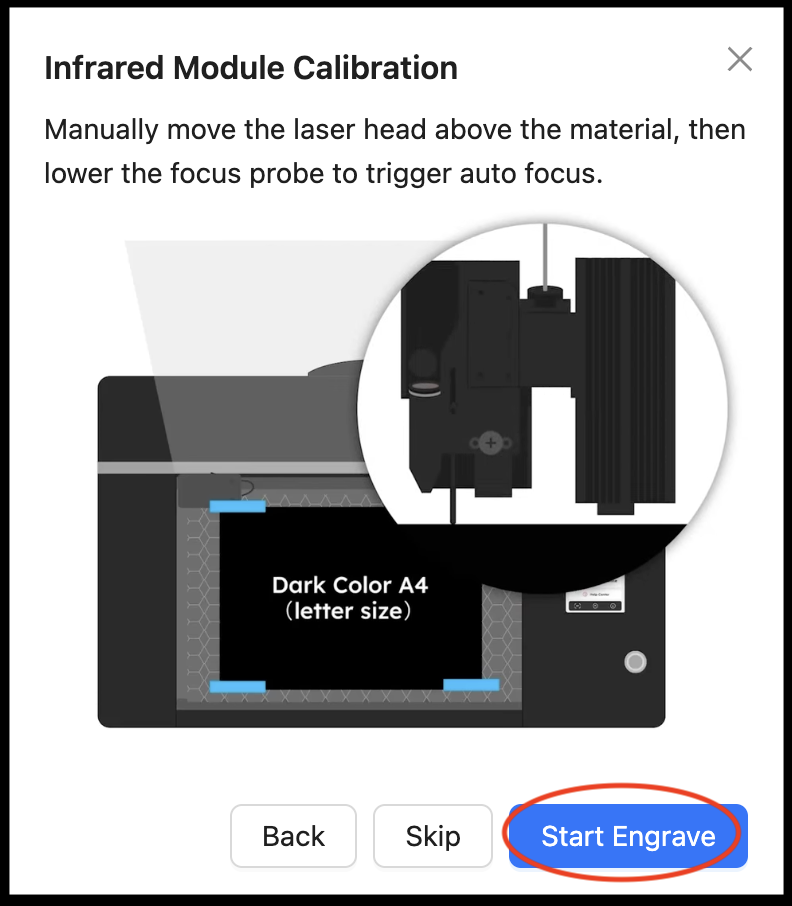

Flytt laserhodet manuelt over det svarte papiret, senk deretter fokussonden for å utløse autofokus.
Lukk deretter dekselet.

Trinn 5 - Aktiver 2W infrarød lasermodul

Start Beam Studio, koble til maskinen din, og aktiver 2W IR infrarød laser i Dokumentinnstillinger

Trinn 6 - Øk lysstyrken på kameraet

Utfør en kameraforhåndsvisning og juster lysstyrken på kameraet ved hjelp av verktøyet nederst.

Trinn 7 - Start kalibrering av infrarød modul

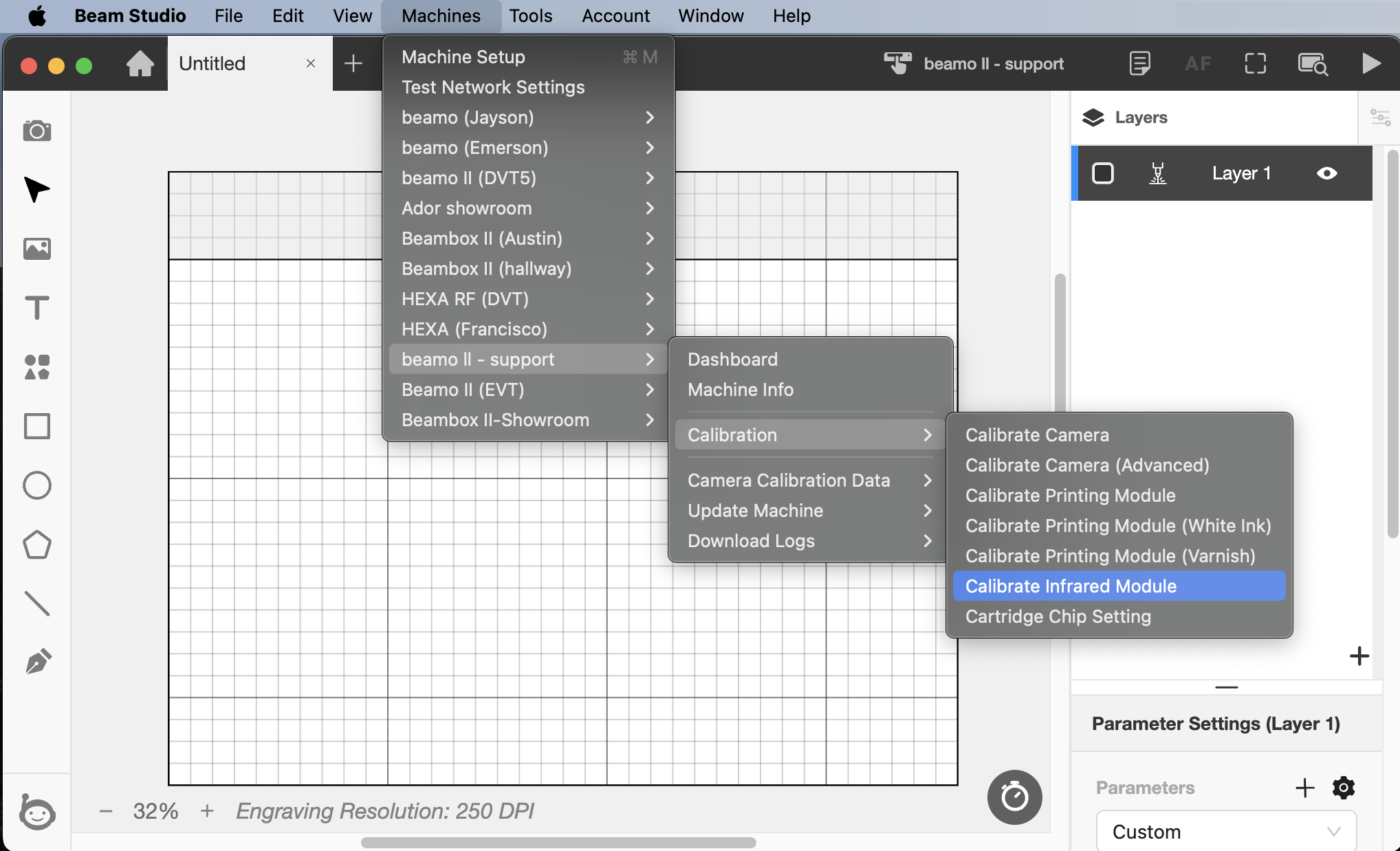

• I toppmenyen, velg "Maskiner" >> "Maskinnavn" >> "Kalibrering" >> "Kalibrer infrarød modul".

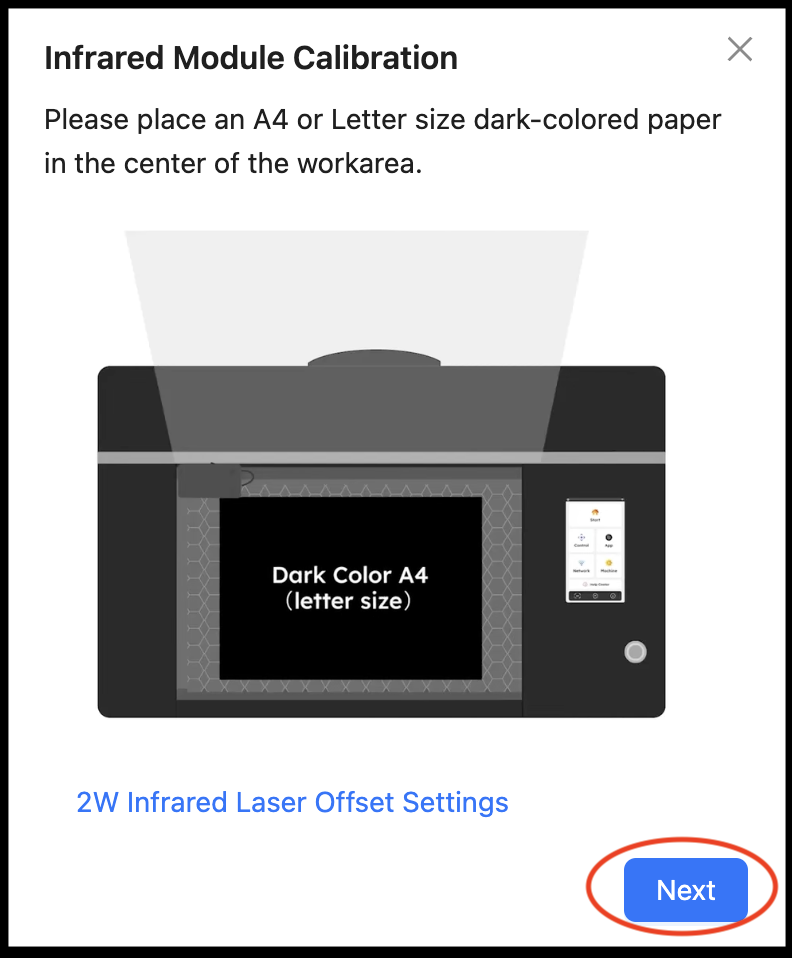

• Trykk "Neste" og "Start gravering", og maskinen vil automatisk starte prosessen.

• Et "+"-tegn vil bli gravert på det svarte papiret. Et bilde vil bli tatt og vist i programvaren etterpå.

Trinn 8 - Juster "+"-tegnet

Juster det røde "+"-tegnet med det graverte "+"-tegnet. Dra bildet direkte eller juster X- og Y-verdiene for å flytte det røde tegnet.
