4-16 Avansert kamerakalibrering

⚠︎ Før du begynner, sørg for at Beam Studio og beamo II-fastvaren er oppdatert til de nyeste versjonene.

Beskrivelse

Denne artikkelen veileder deg gjennom prosedyren for avansert kamerakalibrering.


Når du må kalibrere kameramodulen

• Etter at systemet har blitt reflashet.
• Hvis kameramodulen har blitt byttet ut eller flyttet.
• Hvis det innfangede kameraforhåndsvisningen virker forvrengt eller unormal.

Trinn 1 – Bekreft programvare- og fastvareversjoner

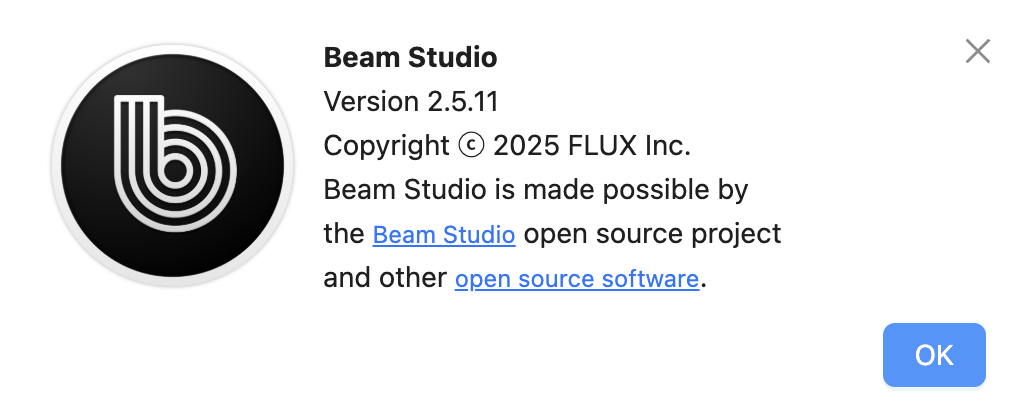

Nødvendig Beam Studio-versjon: 2.5.11 eller nyere

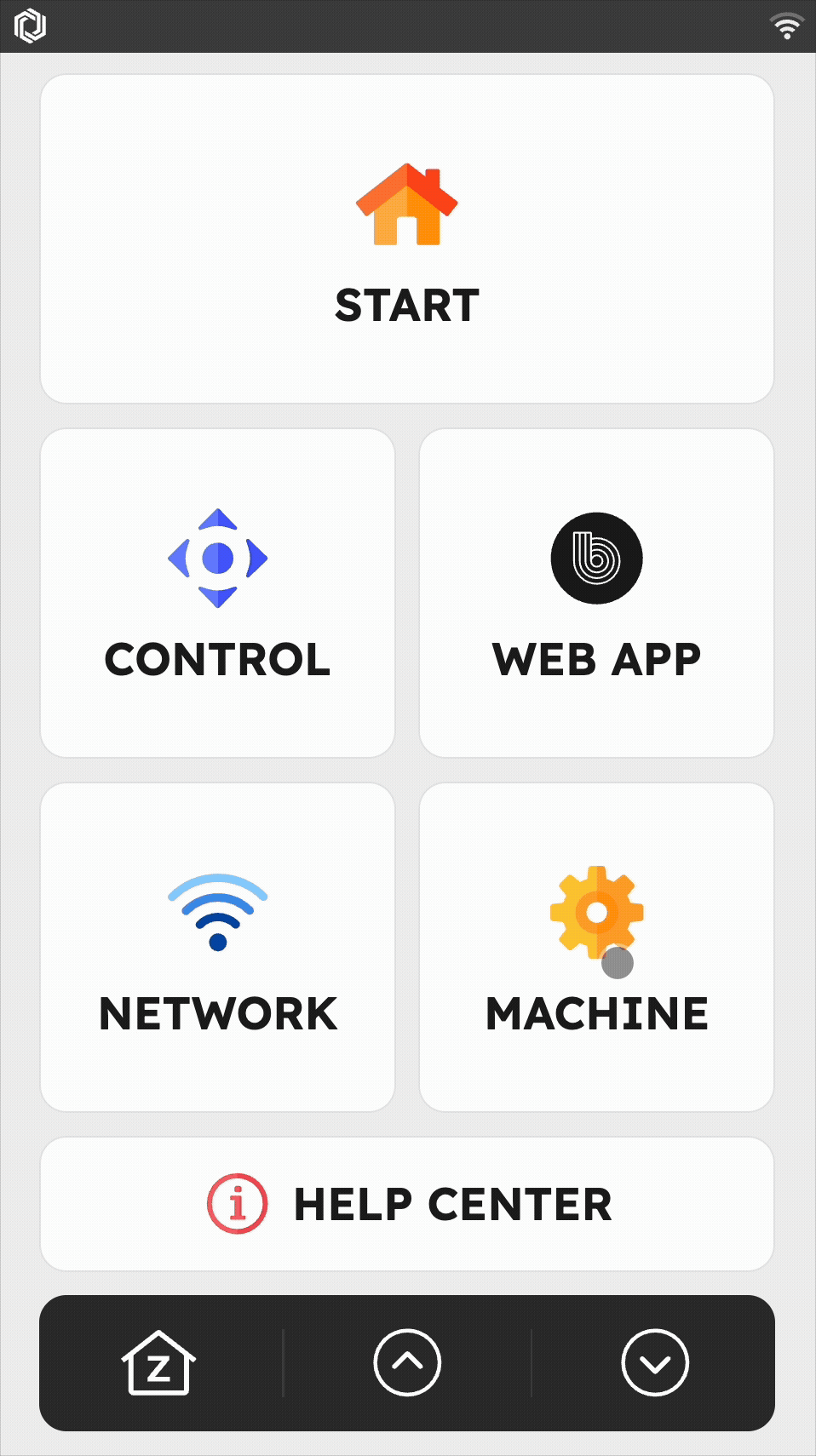

Nødvendig fastvareversjon: 6.1.6 eller nyere

Trinn 2 – Start avansert kamerakalibrering

På den øverste verktøylinjen, naviger til:

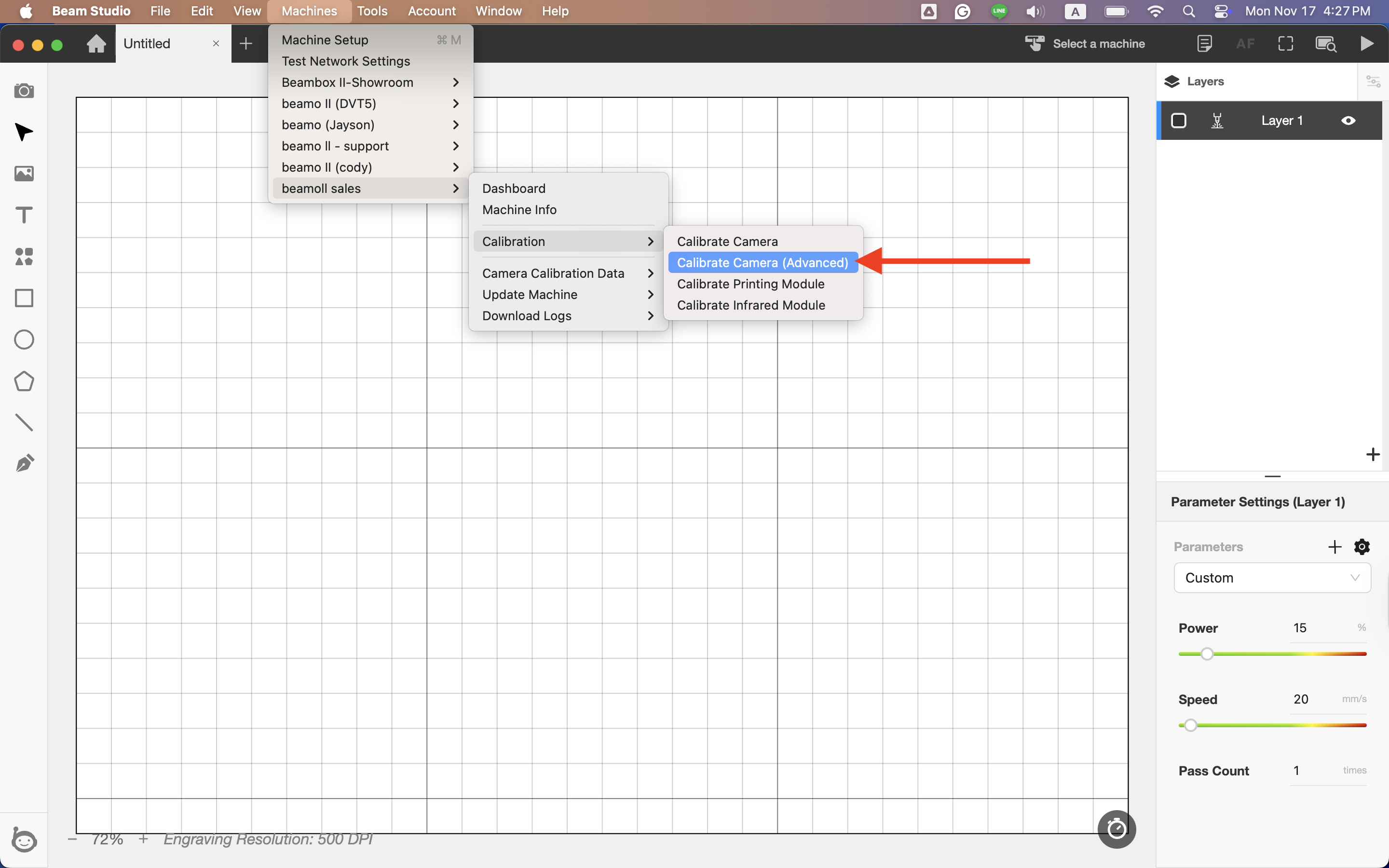

Maskin → [Ditt maskinnavn] → Kalibrering → Kamerakalibrering (Avansert)

Trinn 3 – Klargjør sjakkbrettarket

Nødvendige materialer:
Ett ark A4 hvitt papir

Skriv ut kalibreringsmønsteret:

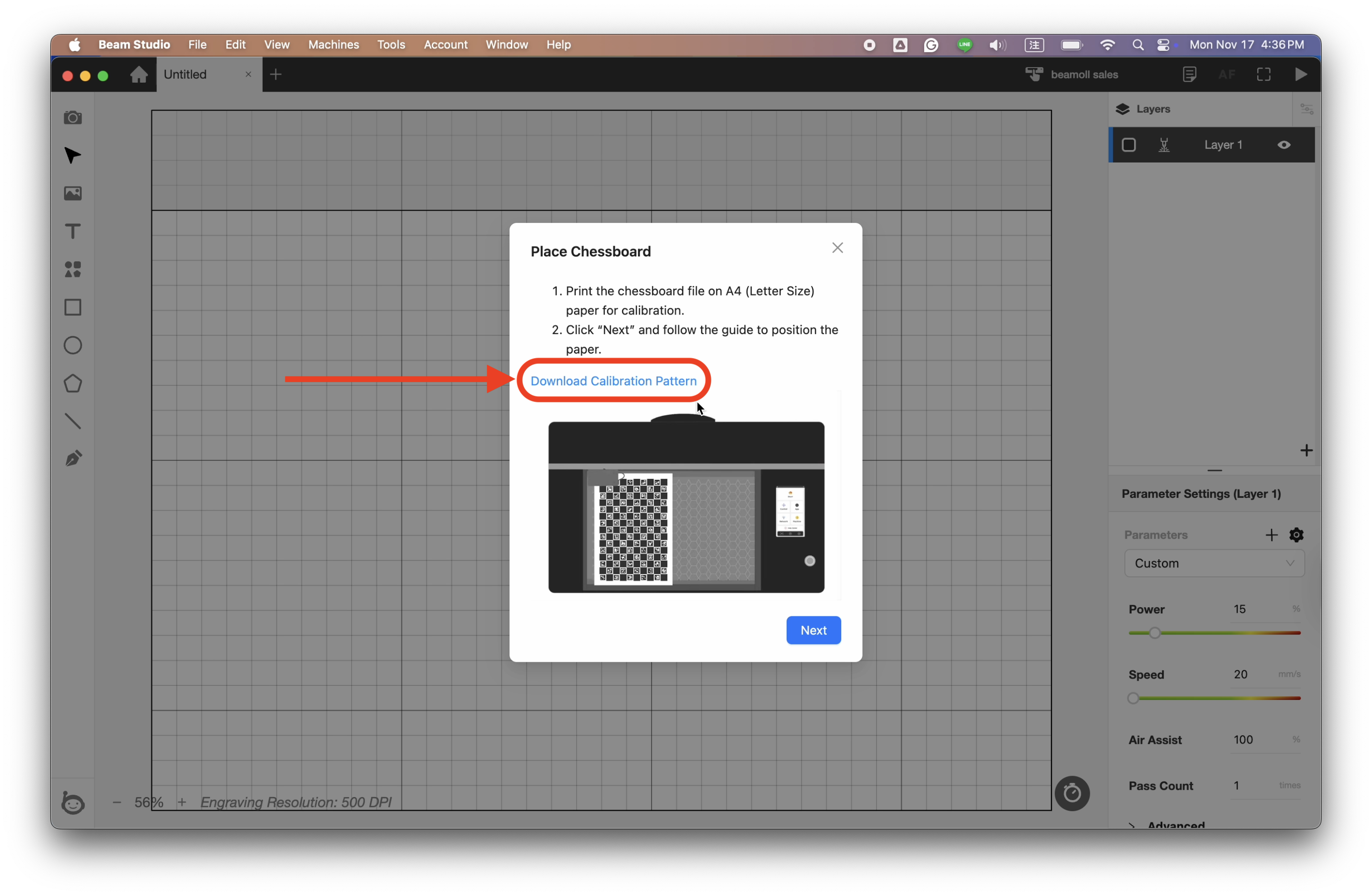

Last ned kalibreringsmønsteret og skriv det ut på A4-papir.

Trinn 4 – Plasser sjakkbrettet

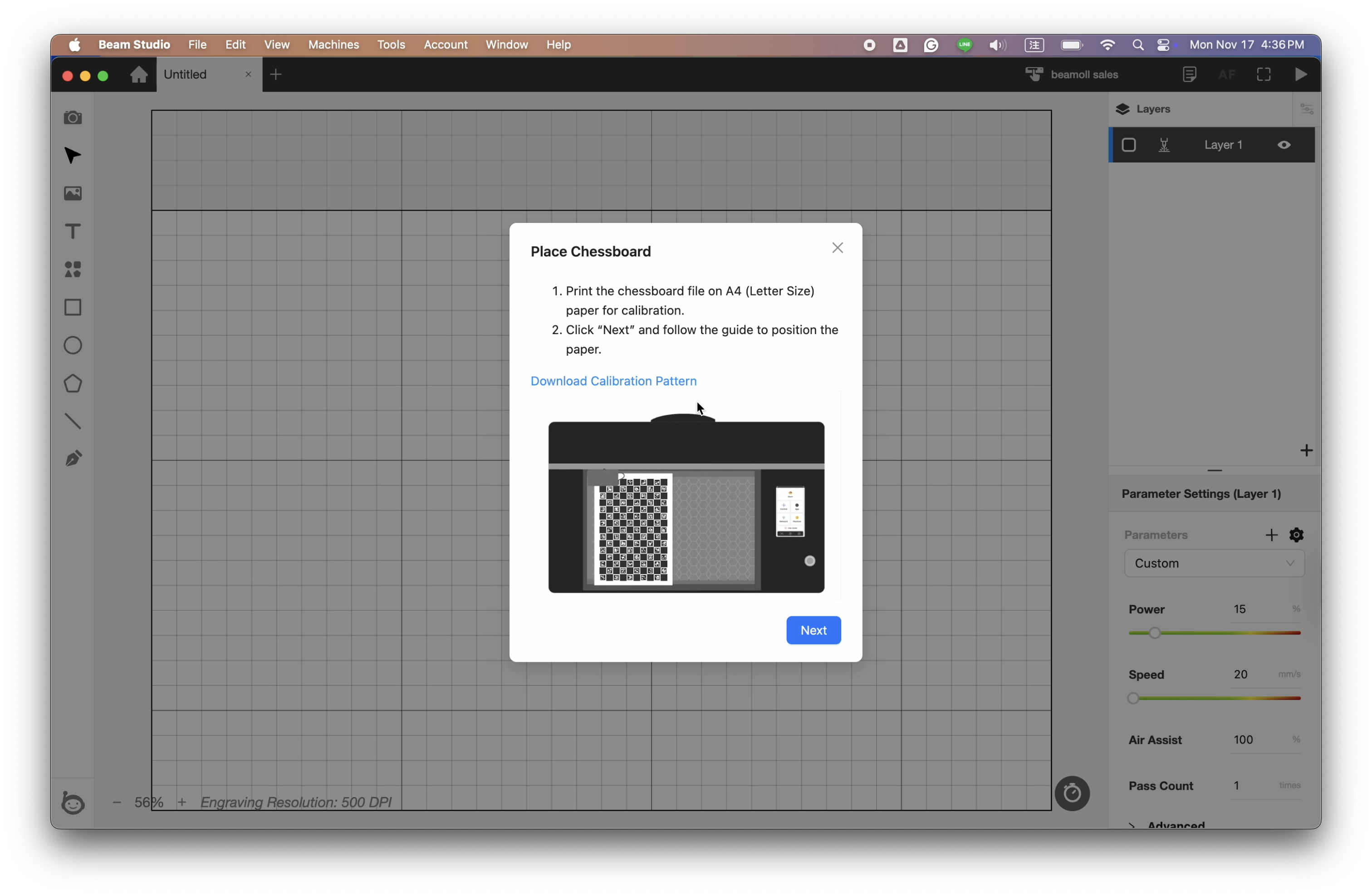

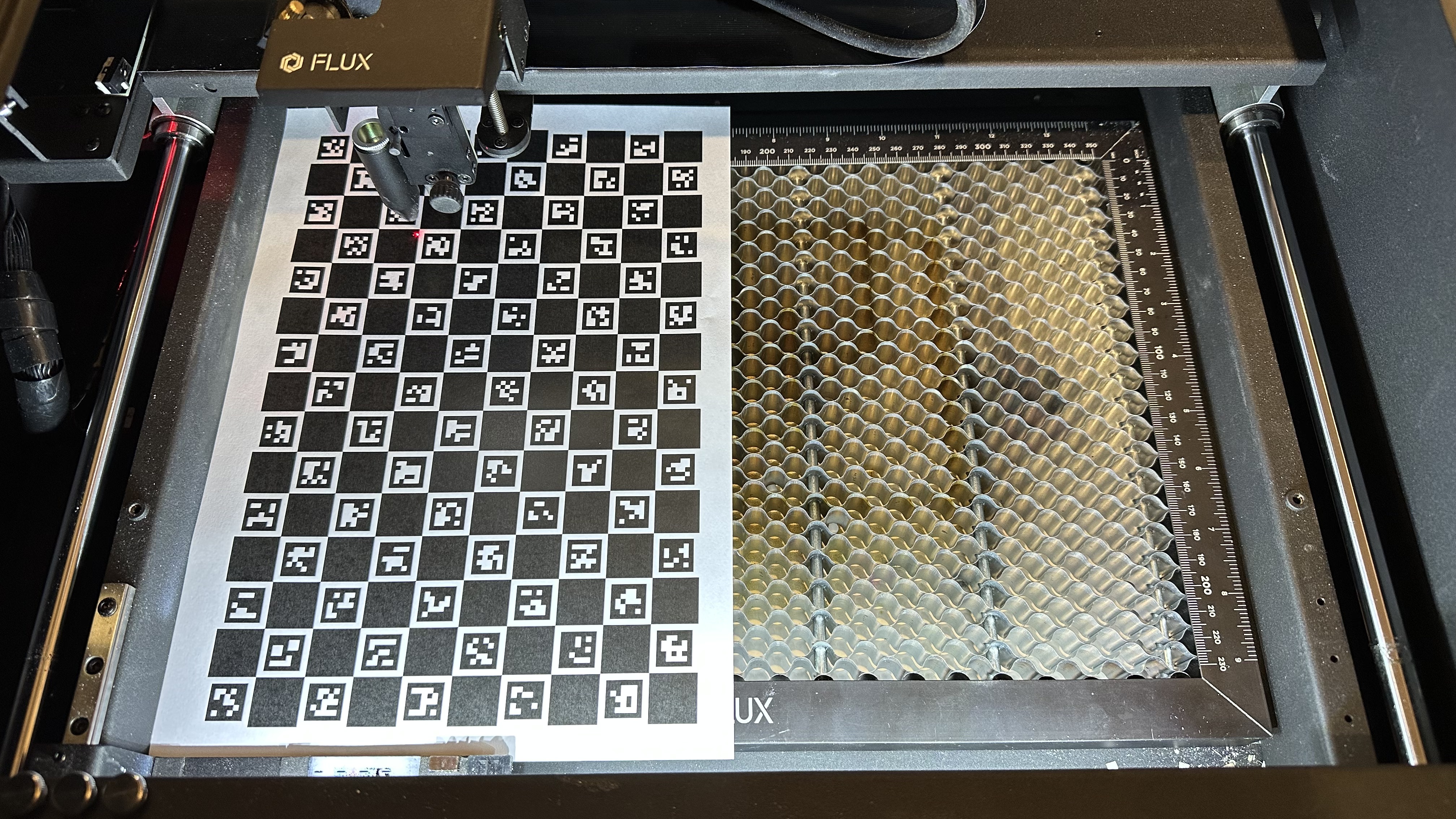

4-1 Plasser det utskrevne sjakkbrettet vertikalt på venstre side av arbeidsområdet.

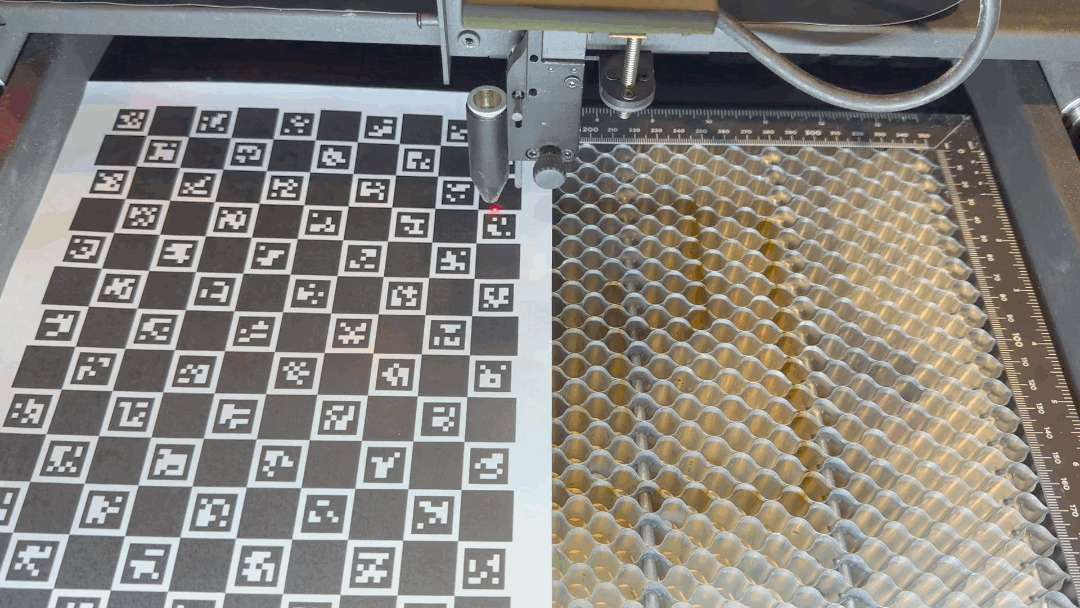

4-2 Flytt laserhodet over kalibreringsmønsteret, senk proben for å utføre fokusering, og klikk "Neste."

Trinn 5 – Ta bilde av kalibreringsmønsteret (venstre)

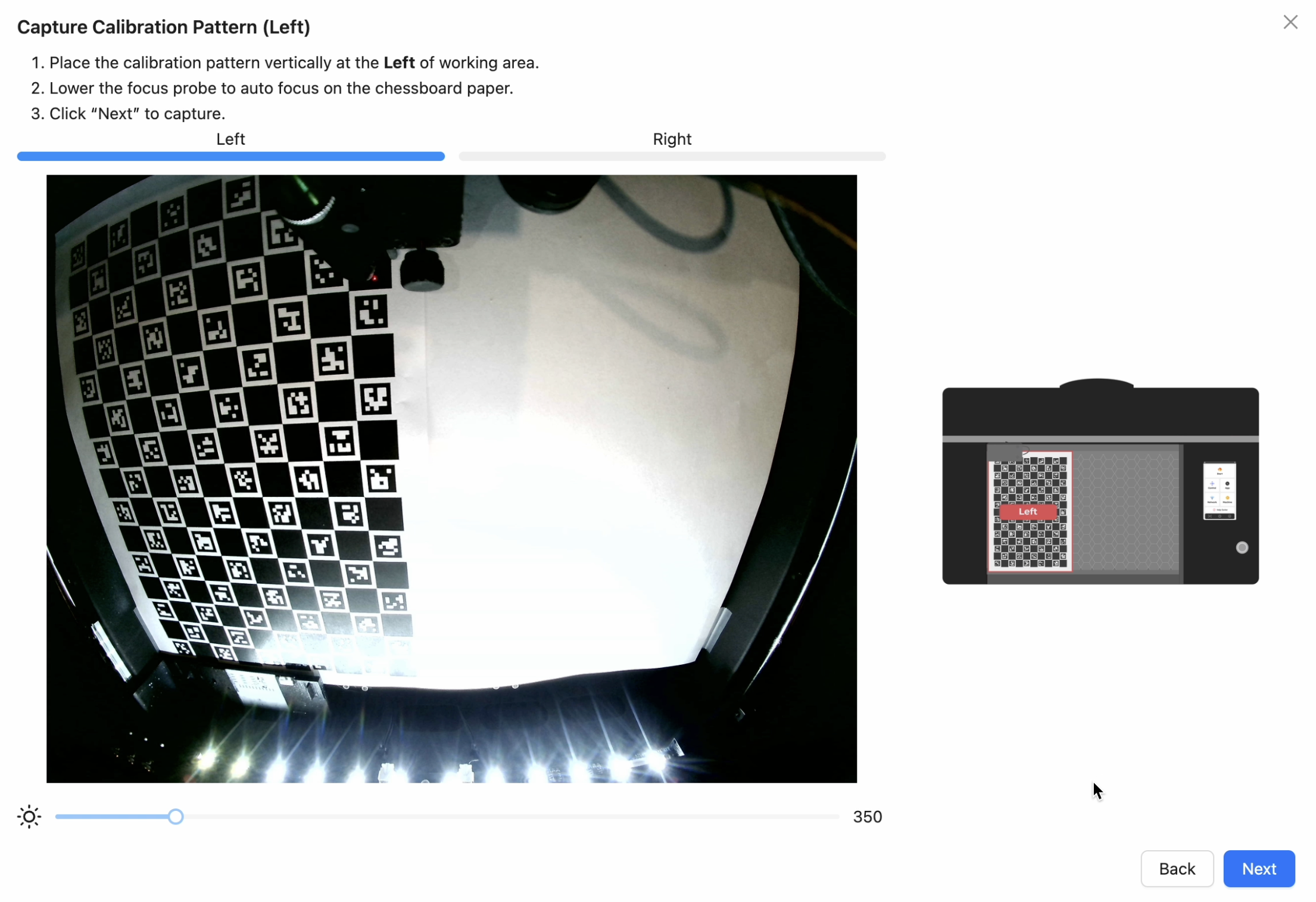

Sørg for at mønsteret er helt synlig i forhåndsvisningen, og klikk deretter "Neste."

Trinn 6 – Ta bilde av kalibreringsmønsteret (høyre)

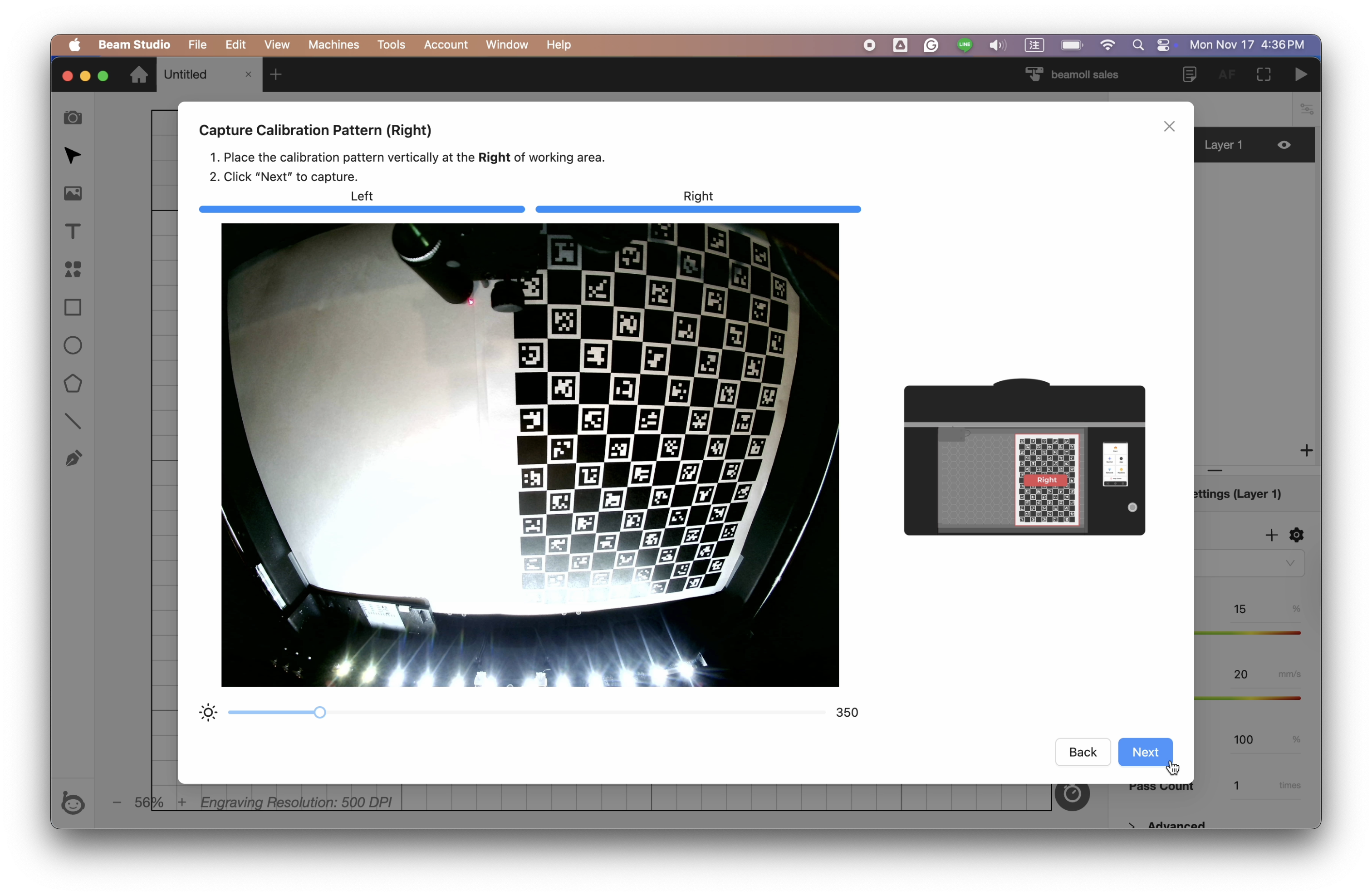

Plasser kalibreringsmønsteret vertikalt på høyre side av arbeidsområdet.

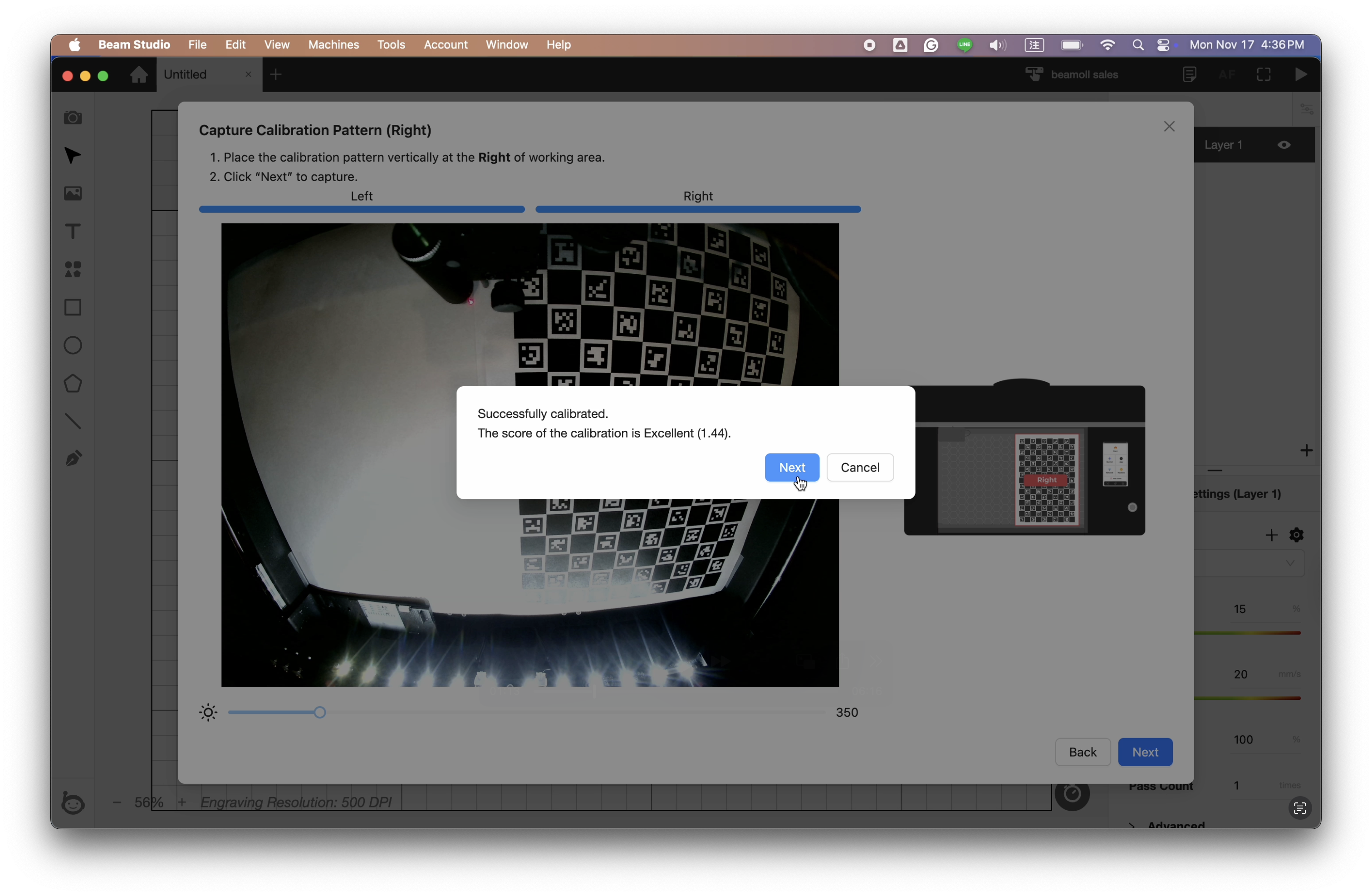

Når det er helt synlig i forhåndsvisningen, klikk "Neste."Når kalibreringsresultatet viser Utmerket, fortsett ved å klikke "Neste."
Hvis et unormalt resultat vises, ta bildet på nytt til et gyldig resultat oppnås.

Trinn 7 – Graver kalibreringsmerkene

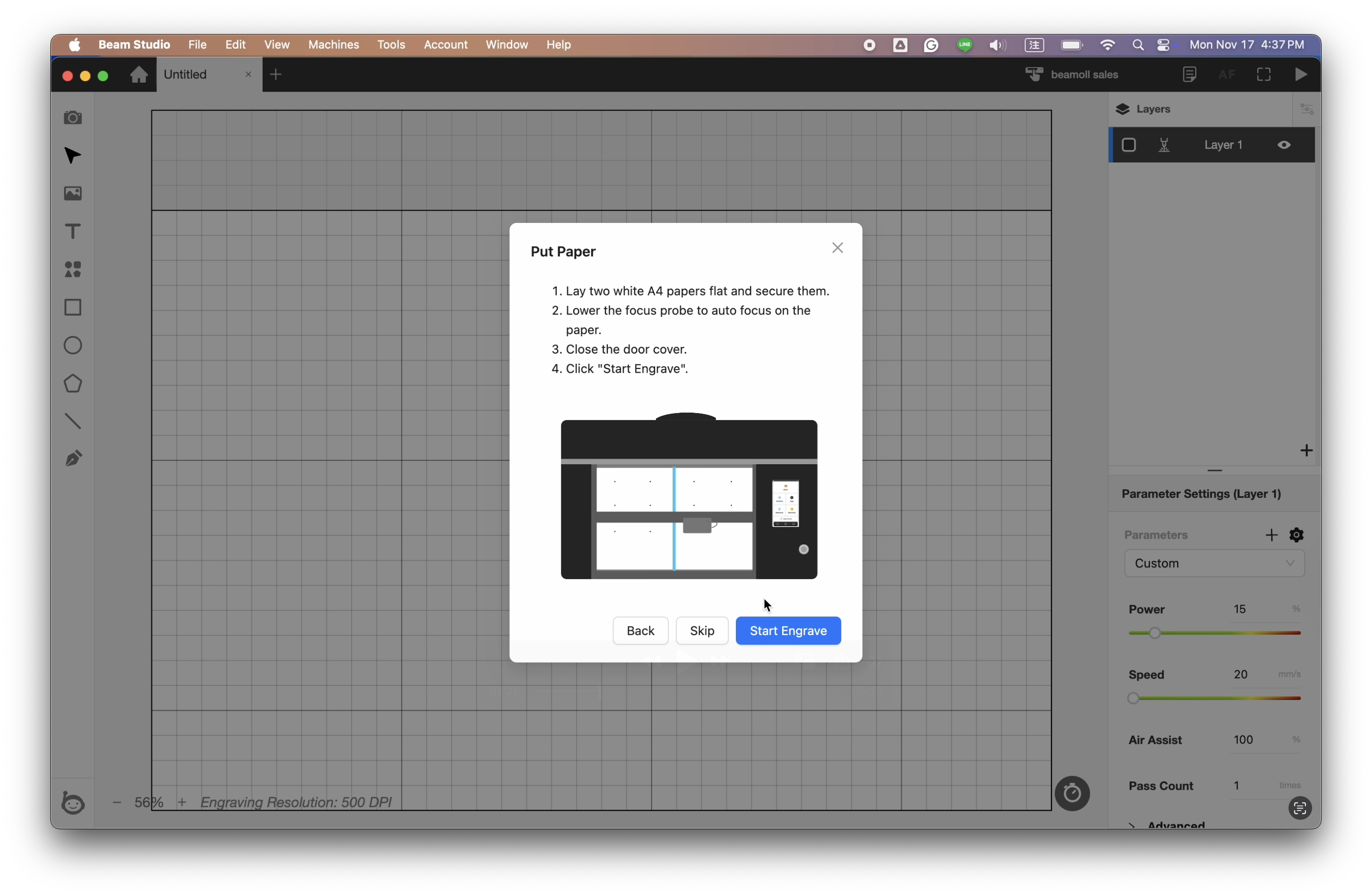

7-1 Klargjør to ark med A4-papir og tape dem sammen for å danne en flate på ca. 19–28 cm høy og 31–40 cm bred, eller bruk en lys treplate i tilsvarende størrelse.

7-2 Plasser det klargjorte arket inne i maskinen og fest alle fire hjørner med maskeringstape.

7-3 Klikk for å starte gravering av kalibreringsmerkene.

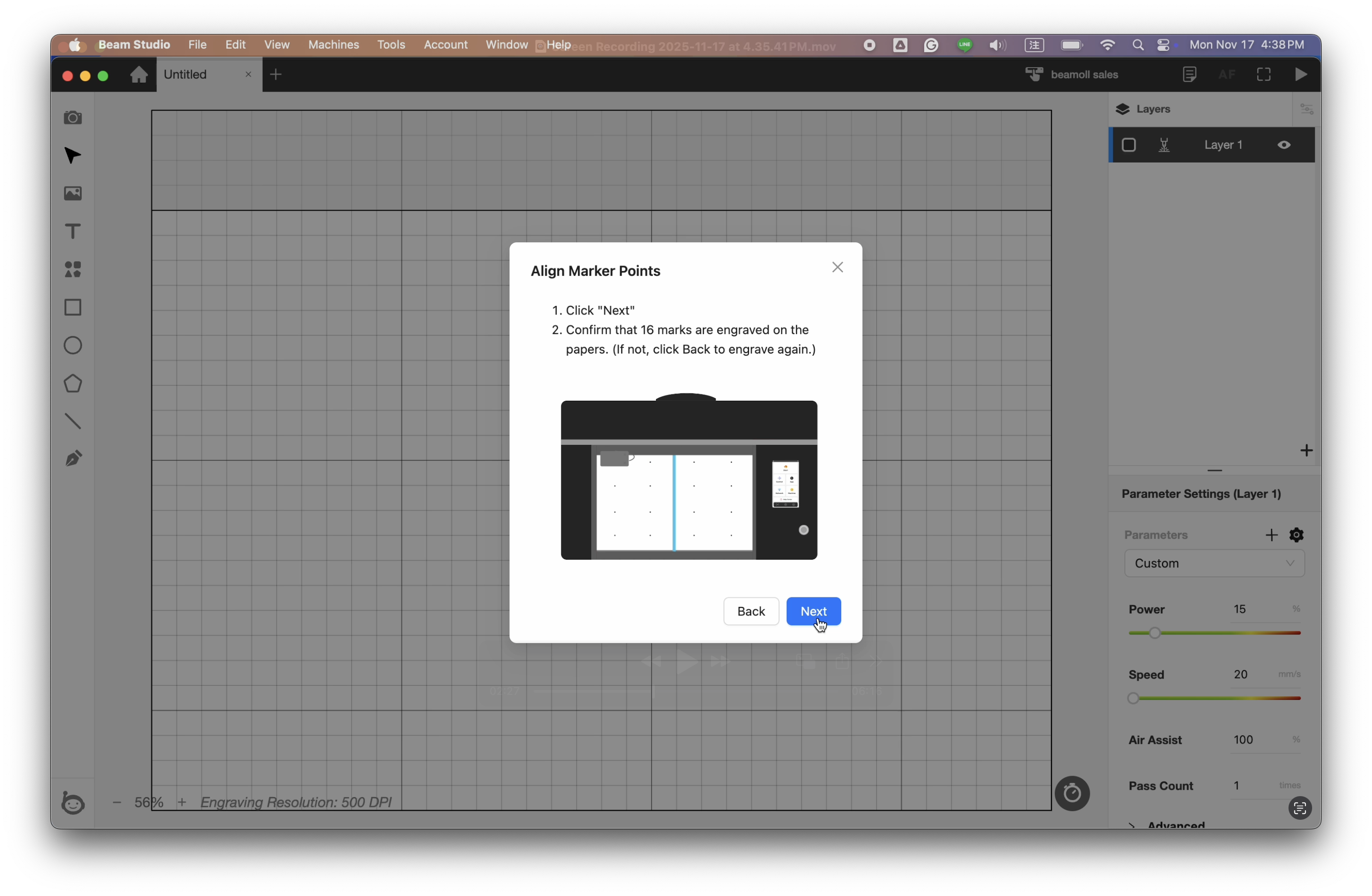

7-4 Etter å ha bekreftet at alle 16 punkter er gravert, klikk "Neste."

Trinn 8 – Juster markeringspunktene

Zoom inn, zoom ut eller juster eksponeringen etter behov for å nøyaktig justere de røde markørene slik at de presist overlapper med de graverte punktene.
