Denne artikkelen vil veilede deg gjennom hvordan du justerer den optiske banen. Hvis du er usikker på om den optiske banen din trenger justering, vennligst bruk lenken nedenfor for å inspisere banen først. Inspeksjon av optisk bane

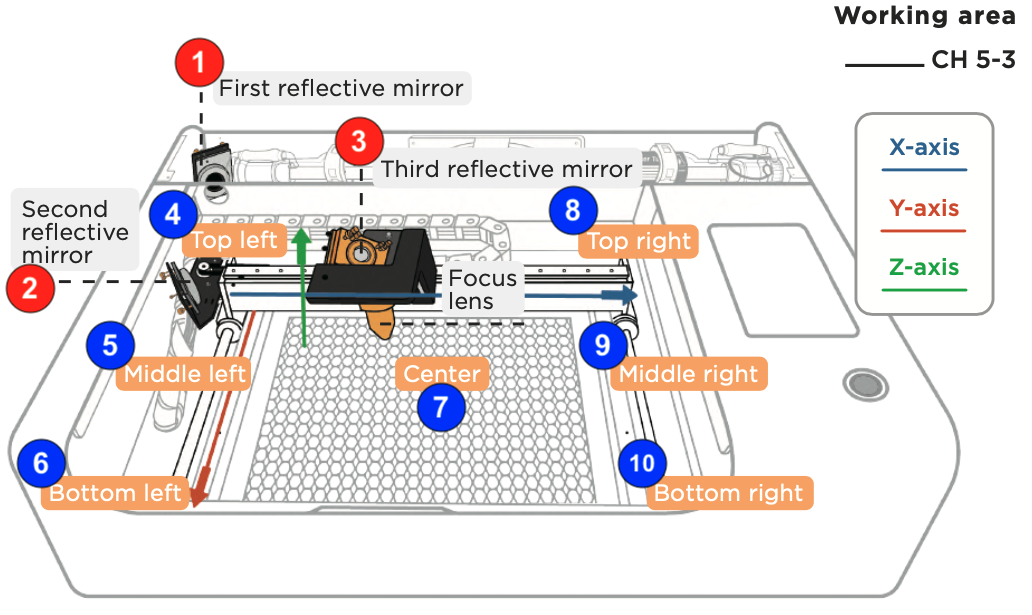

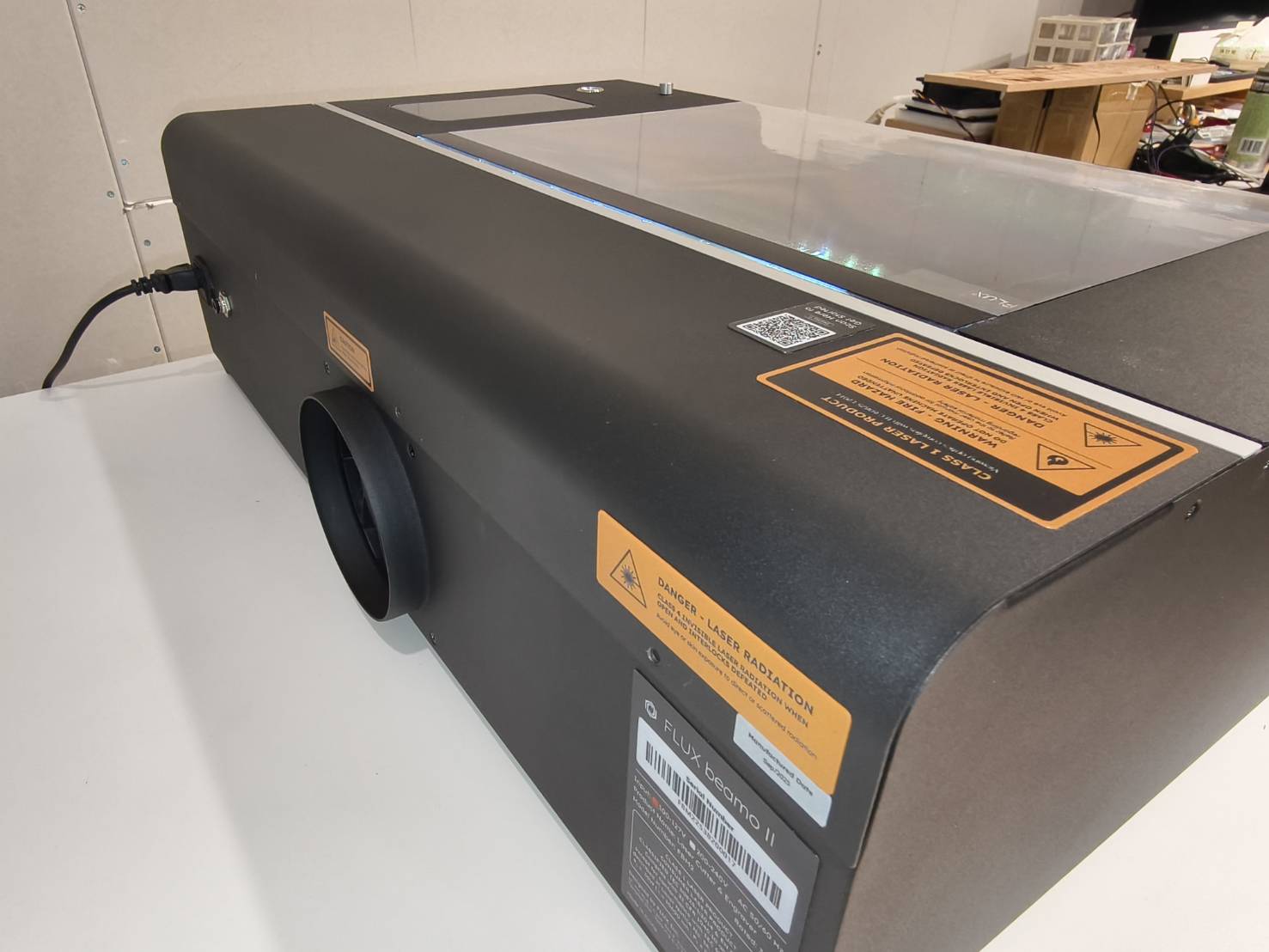

Merk: Noen bilder brukt i denne artikkelen er fra HEXA, men mekanismen for beamo II er den samme.
Tegn på en feiljustert optisk bane
Ikke i stand til å skjære gjennom materialene ved bruk av standard effekt og hastighet i Beam Studio.
Dårlige graveringsresultater der graveringsmønstrene i et bestemt område er lysere eller dypere enn andre områder, eller det blir lysere eller dypere i en bestemt retning.
Snittseksjonen på materialet er ikke vertikal etter kutting.

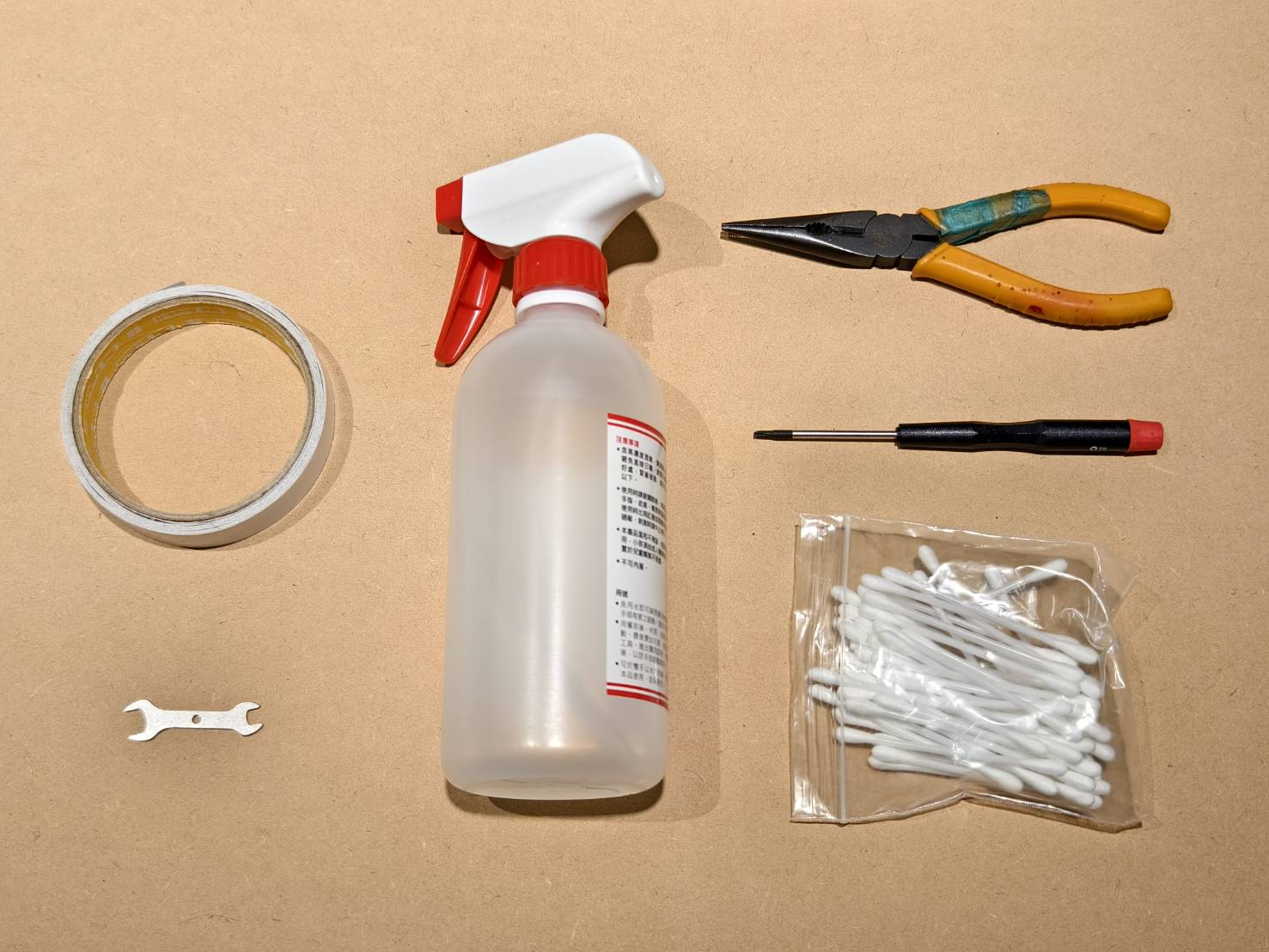

Verktøy
Vennligst klargjør følgende verktøy.
Dobbeltsidig tape
Dobbeltendet skrunøkkel
Desinfeksjonsspray / Alkoholspray
Tang
T8 Torx-skrutrekker
Bomullspinner
Trinn 1

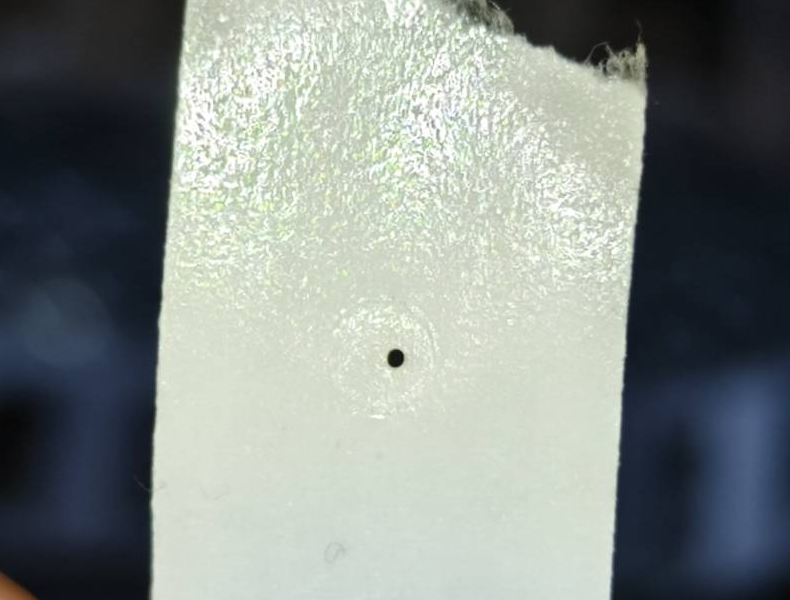

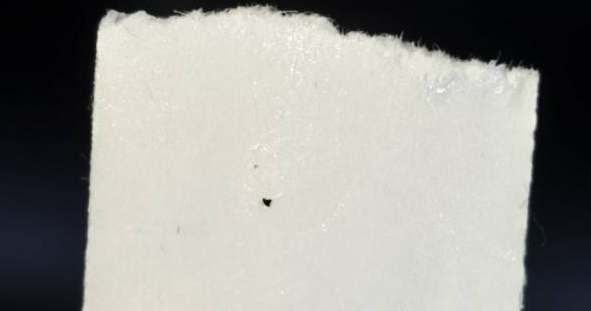

Vennligst gjør deg kjent med hvordan du trygt lager en puls.
A. Slå på maskinen. B. Lukk lokket. C. Gå inn i vedlikeholdsmodus og vent til homing-prosessen er fullført. (Sørg for at ikonene for dør, bakdeksel og bunn viser lukket, ellers vil du ikke kunne lage en puls.) D. Finn Puls-knappen. E. Ett trykk = én puls, to trykk = to pulser, og så videre. ⚠︎ Lag alltid pulser når dørlokket og bakdekselet er lukket.
Laserstrømforsyningen er ødelagt og må skiftes ut.
Trinn 6

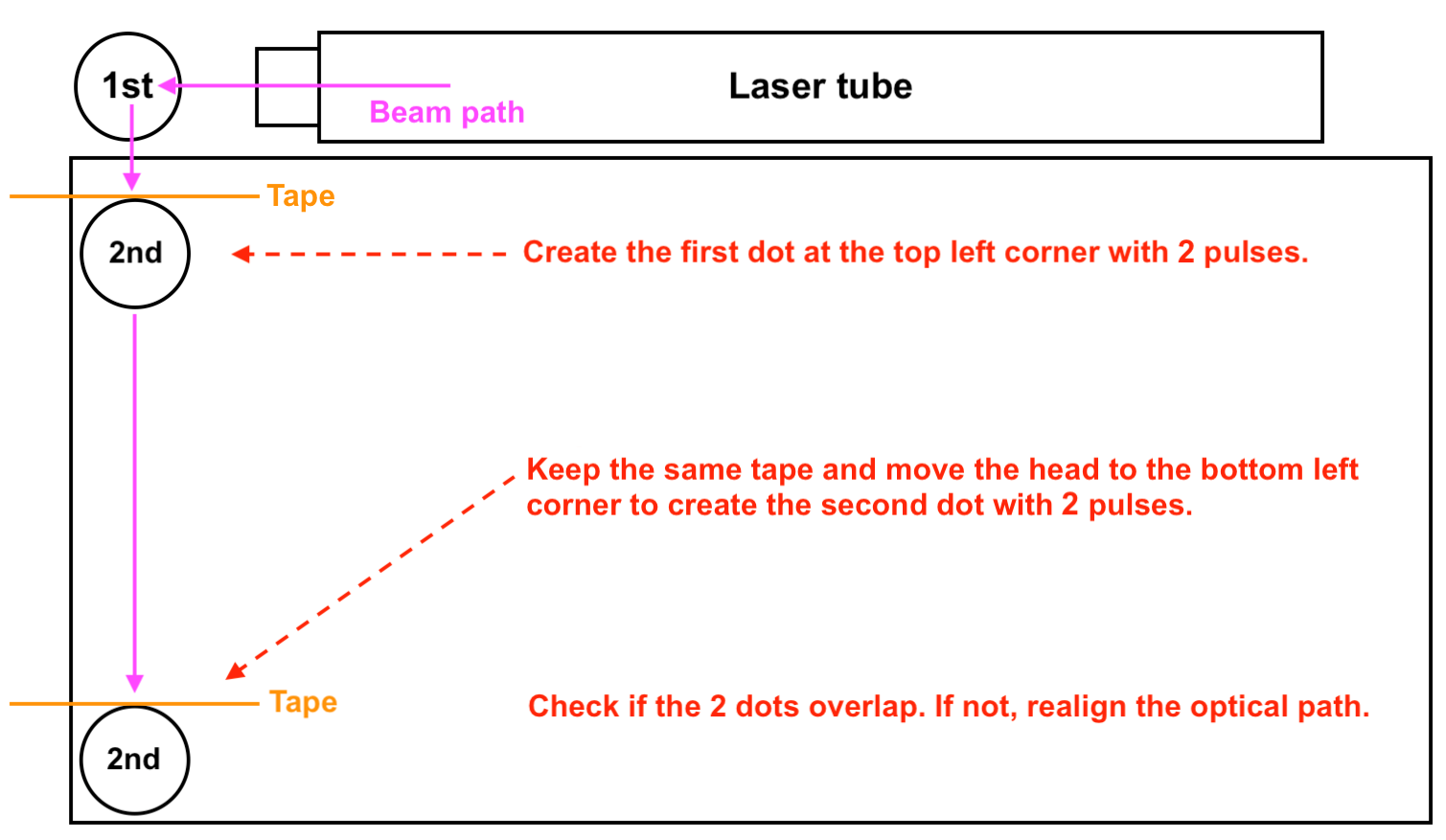

Dette trinnet kontrollerer om banen er justert fra 1. speil til 2. speil.
Trinnoversikt:

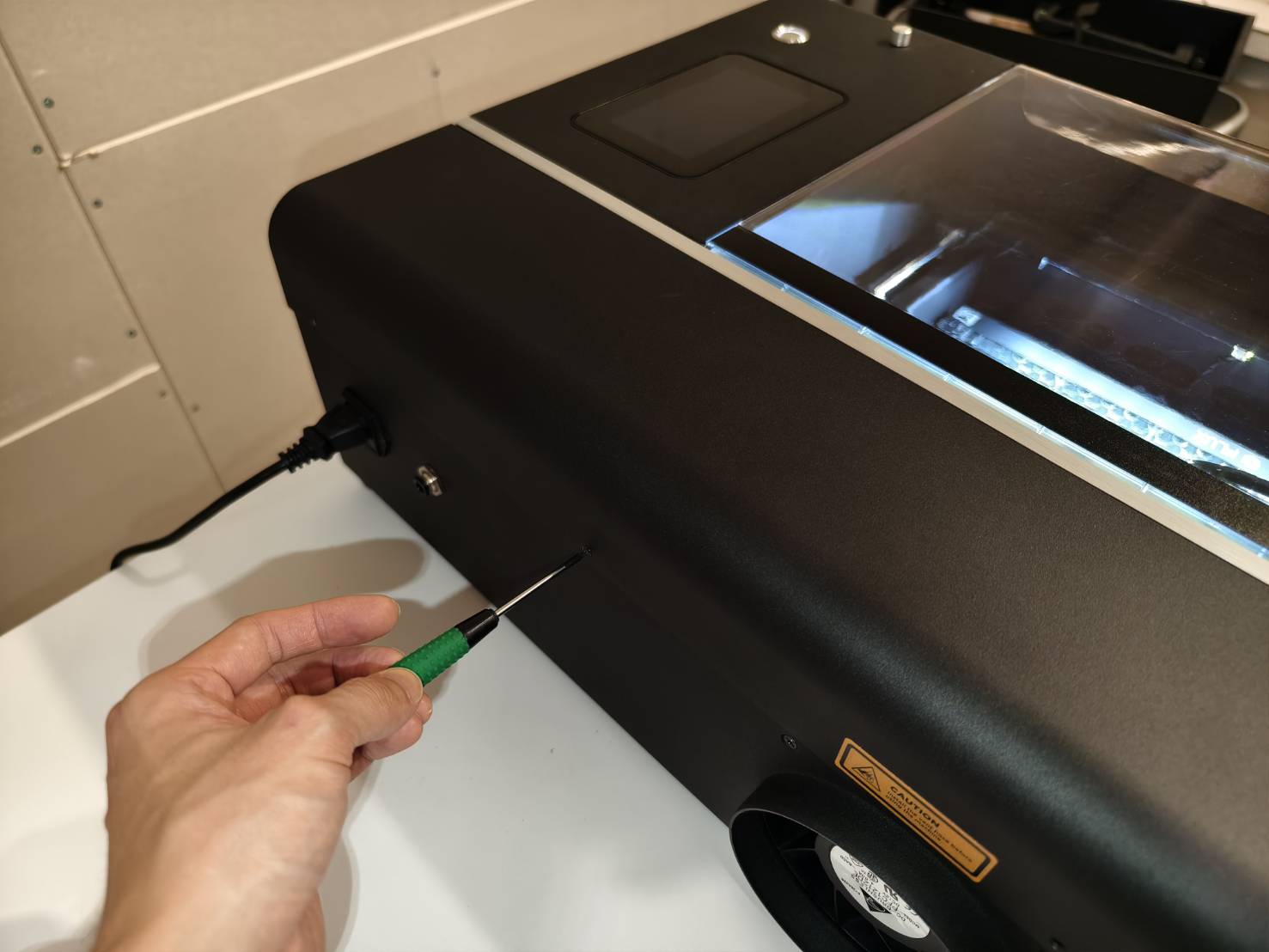

Før du starter, må du montere bakdekselet på nytt og bruke én skrue foreløpig.
Faktiske trinn:

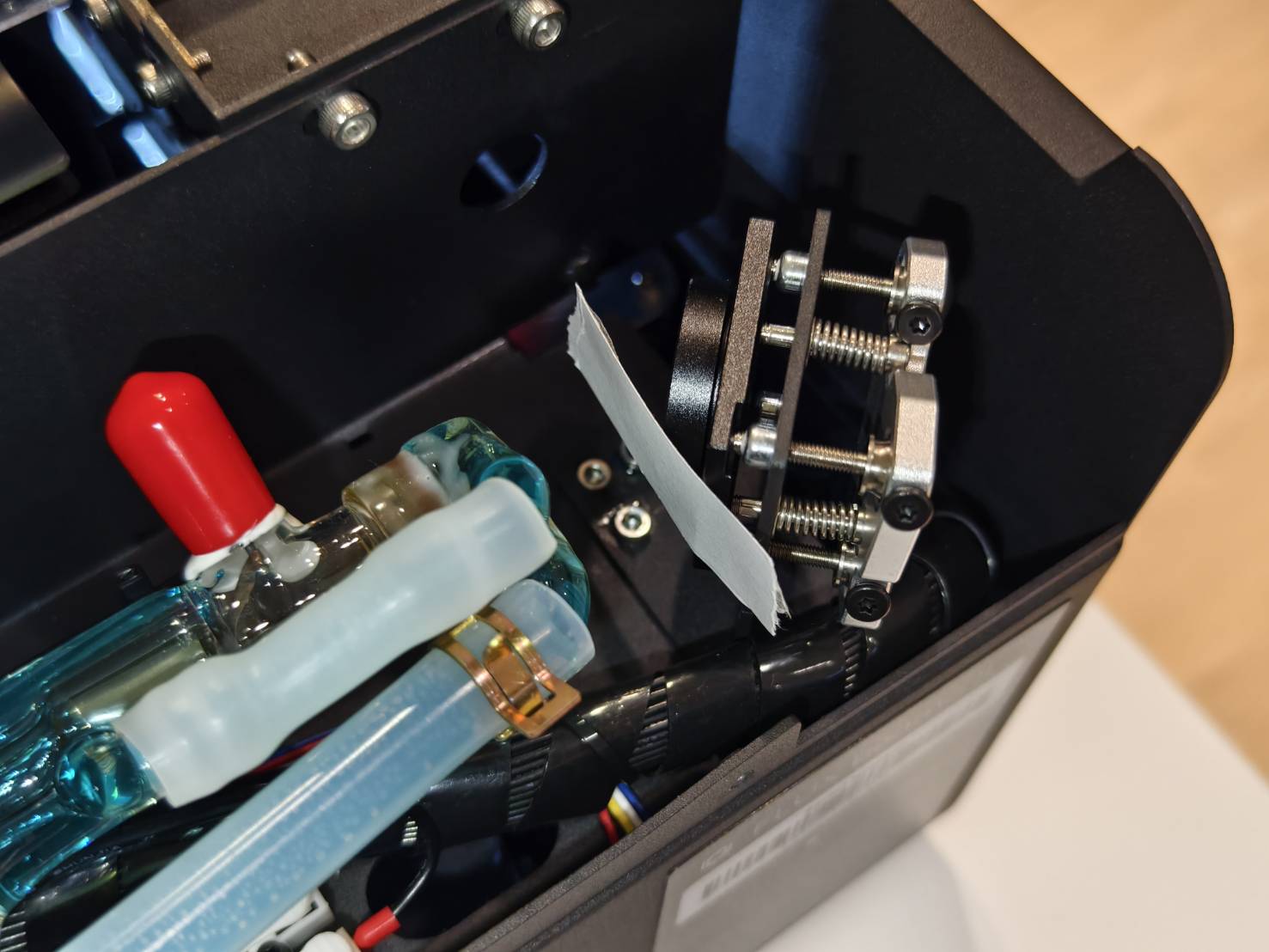

Plasser en ny tolagstosidig teip på 2. speil.
Flytt portalen til toppen og flytt laserhodet til høyre.
Lukk døren og avfyr 2 pulser.
Flytt portalen til det nederste hjørnet og avfyr 2 pulser til.

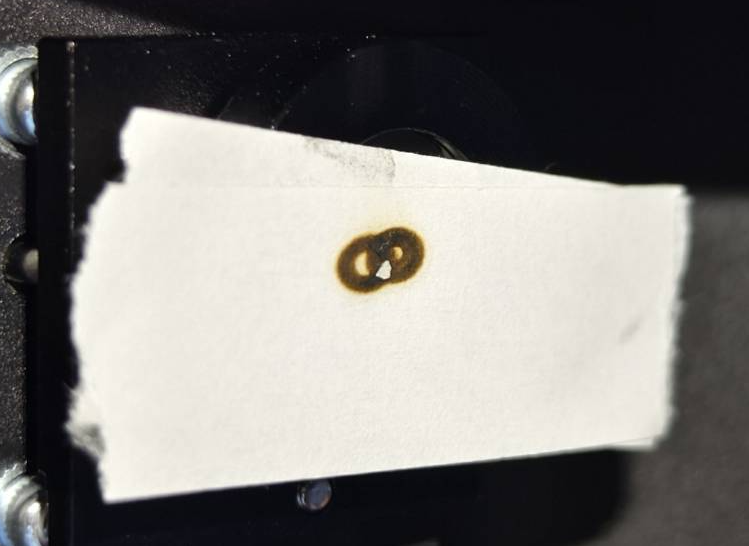

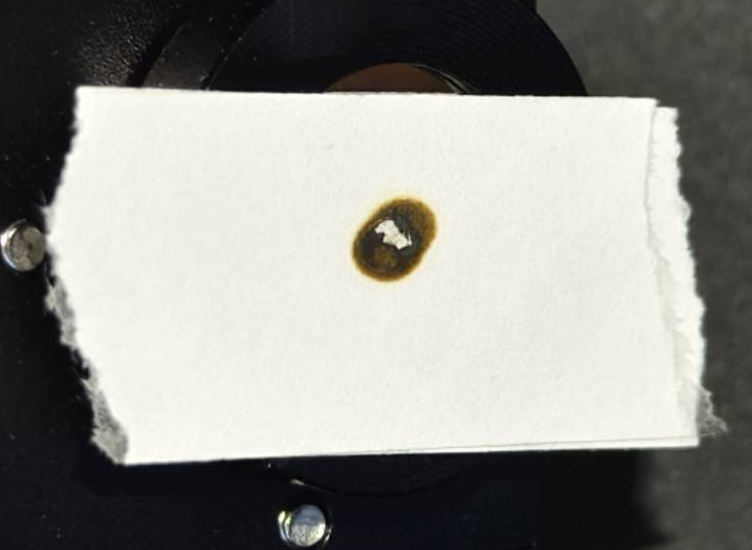

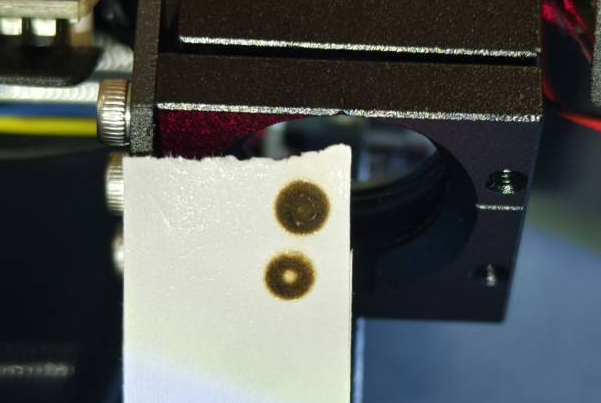

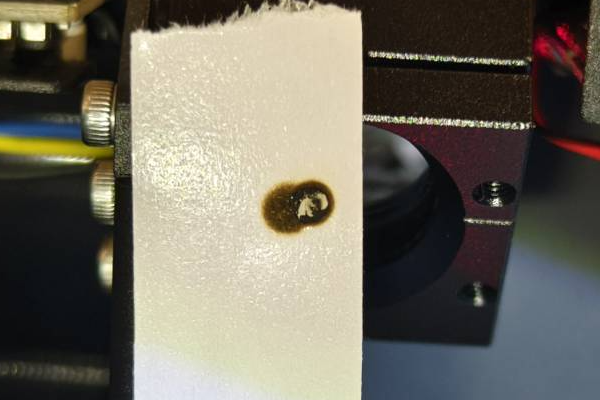

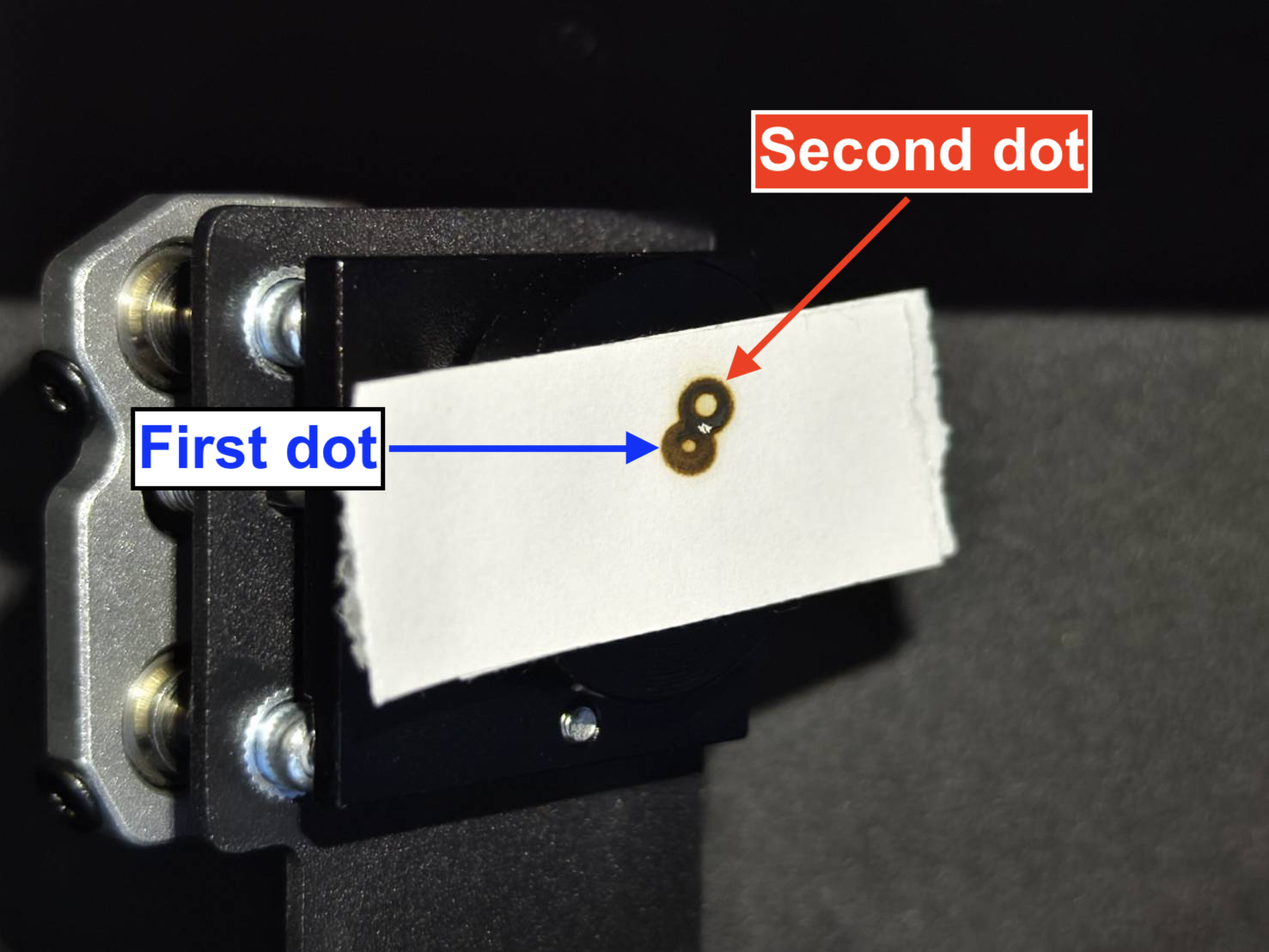

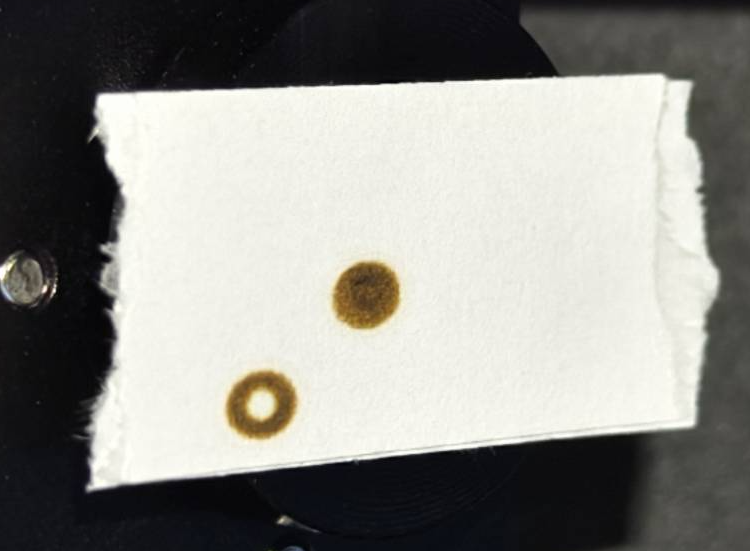

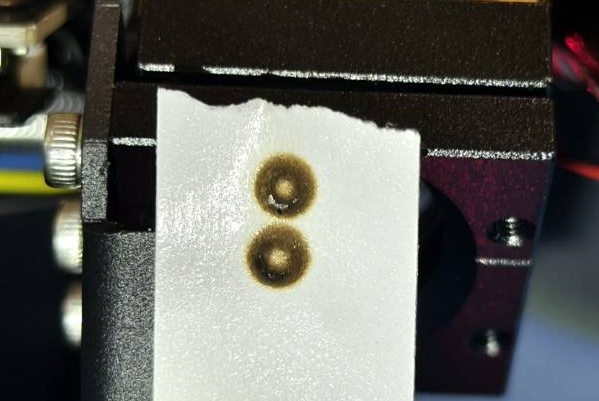

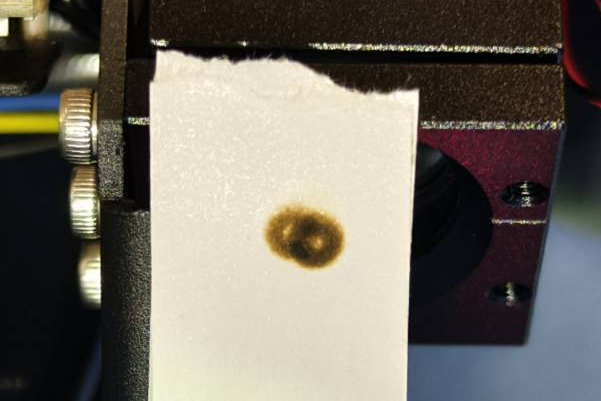

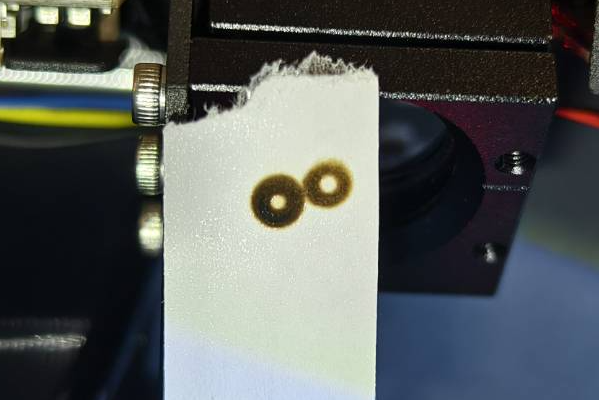

Kontroller visuelt om de to brennmerkene overlapper hverandre, og om resultatet er bra eller dårlig. (Du kan se på teipen fra siden for å se hvilket merke som er det 2. punktet.)
Dette trinnet vil lære deg hvordan du justerer banen fra det 1. speilet til det 2. speilet ved å justere skruene på det 1. speilet.
Fjern først bakdekselet.
Finn det første speilet. Spray alkohol på holderen og vent noen sekunder. Deretter løsner du de tre T8-skruene for å fjerne holderen.
Det er tre skruer på det 1. speilet, og ved å rotere dem med eller mot klokken vil strålebanen endres, noe som betyr at den andre prikkens posisjon vil endres.
Demonstrasjon - Justering av bane fra første speil til andre speil
Bruk en ny tolagstape for å lage 2 pulser øverst og 2 pulser nederst.
Bestem hvilke(n) skrue(r) du må justere basert på resultatet ditt i tabellen nedenfor.
Juster skruen. Hold portalen nederst.
Lag 2 pulser for å se om den 2. prikken nærmer seg den 1. prikken.
Når det er vanskelig å bestemme den 2. prikken, kast den brukte tapen.
Etter justeringen, vennligst monter skrueholderen på nytt.
(Videoen er en faktisk operasjon utført av FLUX-personalet. Det er en lang video, du kan endre hastigheten, men konseptet og prosessen er nøkkelen for at du skal forstå hvordan du justerer.)

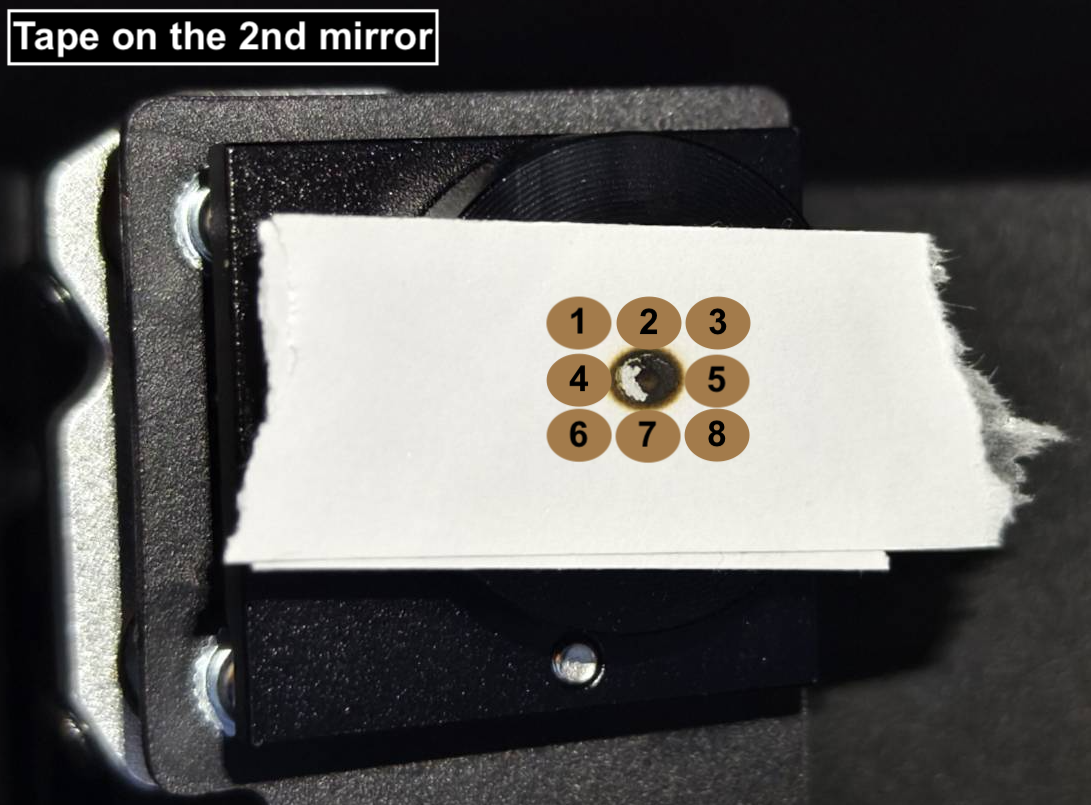

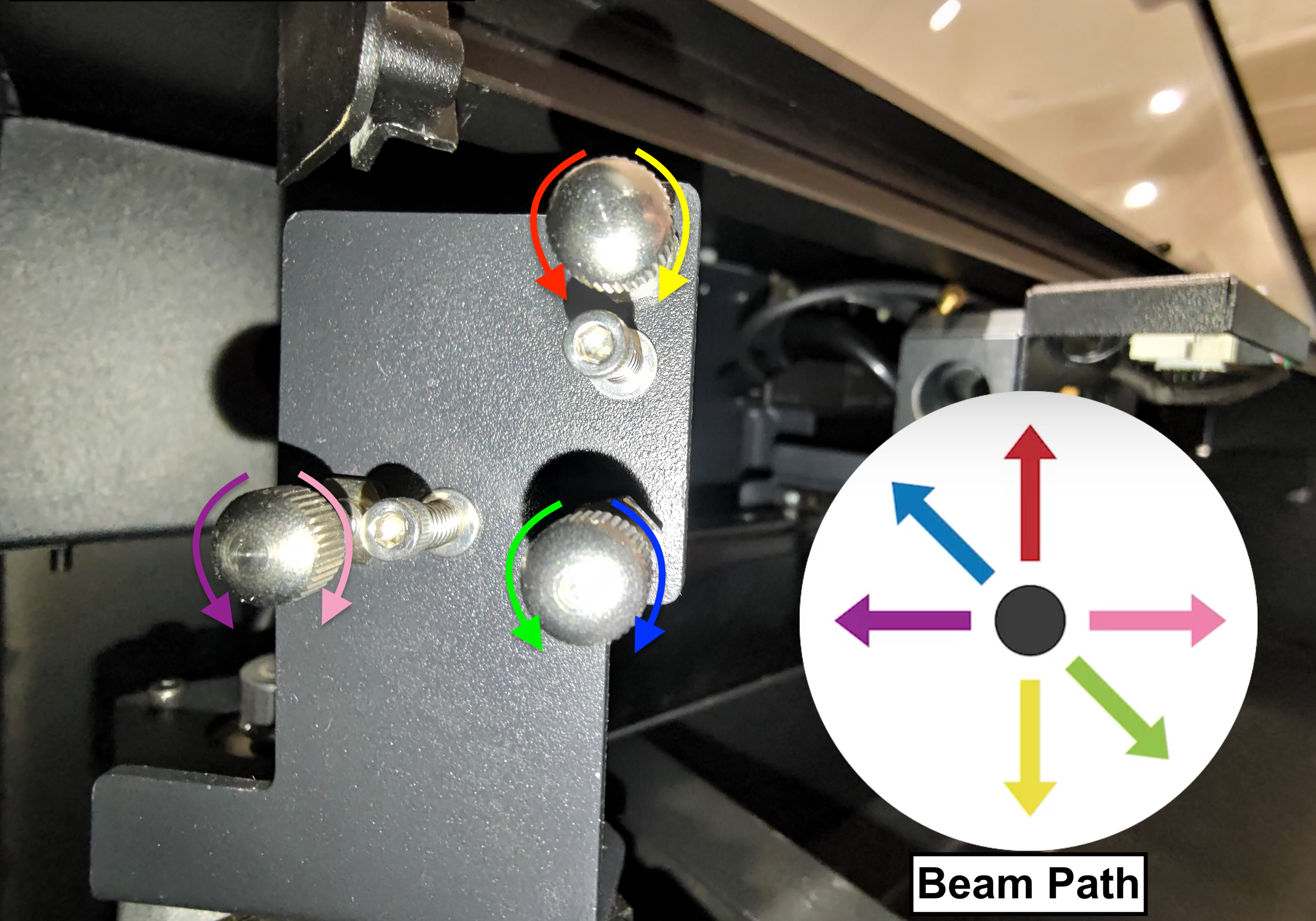

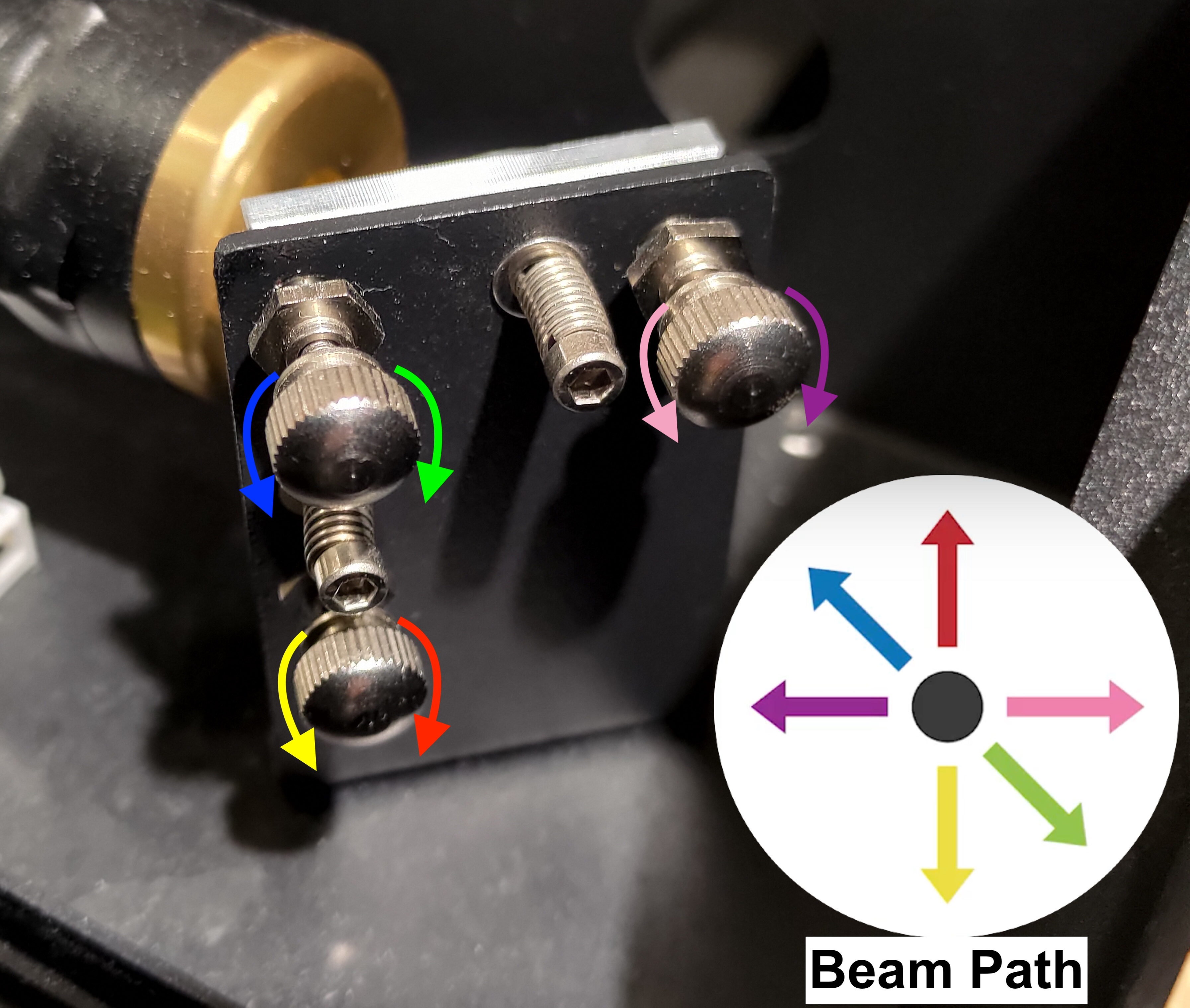

Bestem posisjonen til den røde laserprikken din, sikt på skruen og dens rotasjonsretning. Vennligst se på bildet nedenfor og finn nummeret som ligner på posisjonen til din røde laserprikk:
For #1: Det andre punktet må flyttes ned til høyre for å overlappe det første punktet Skruen øverst til venstre må roteres med klokken. Se bildet nedenfor.
For #2: Det andre punktet må flyttes rett ned for å overlappe det første punktet. Skruen nederst til venstre må roteres mot klokken. Se bildet nedenfor.
For #3: Det andre punktet må først flyttes ned og deretter til venstre for å overlappe det første punktet. Skruen nederst til venstre må roteres mot klokken for å flytte punktet ned. Skruen øverst til høyre må roteres med klokken for å flytte punktet til venstre. Se bildet nedenfor.
For #4: Det andre punktet må flyttes til høyre for å overlappe det første punktet. Skruen øverst til høyre må roteres mot klokken. Se bildet nedenfor.
For #5: Det andre punktet må flyttes til venstre for å overlappe det første punktet. Skruen øverst til høyre må roteres med klokken. Se bildet nedenfor.
For #6: Det andre punktet må først flyttes til høyre og deretter opp for å overlappe det første punktet. Skruen øverst til høyre må roteres mot klokken for å flytte punktet til høyre. Skruen nederst til venstre må roteres med klokken for å flytte punktet opp. Se bildet nedenfor.
For #7: Det andre punktet må gå rett opp for å overlappe det første punktet. Skruen nederst til venstre må roteres med klokken. Se bildet nedenfor.
For #8: Det andre punktet må gå opp til venstre for å overlappe det første punktet Skruen øverst til venstre må roteres mot klokken. Se bildet nedenfor.

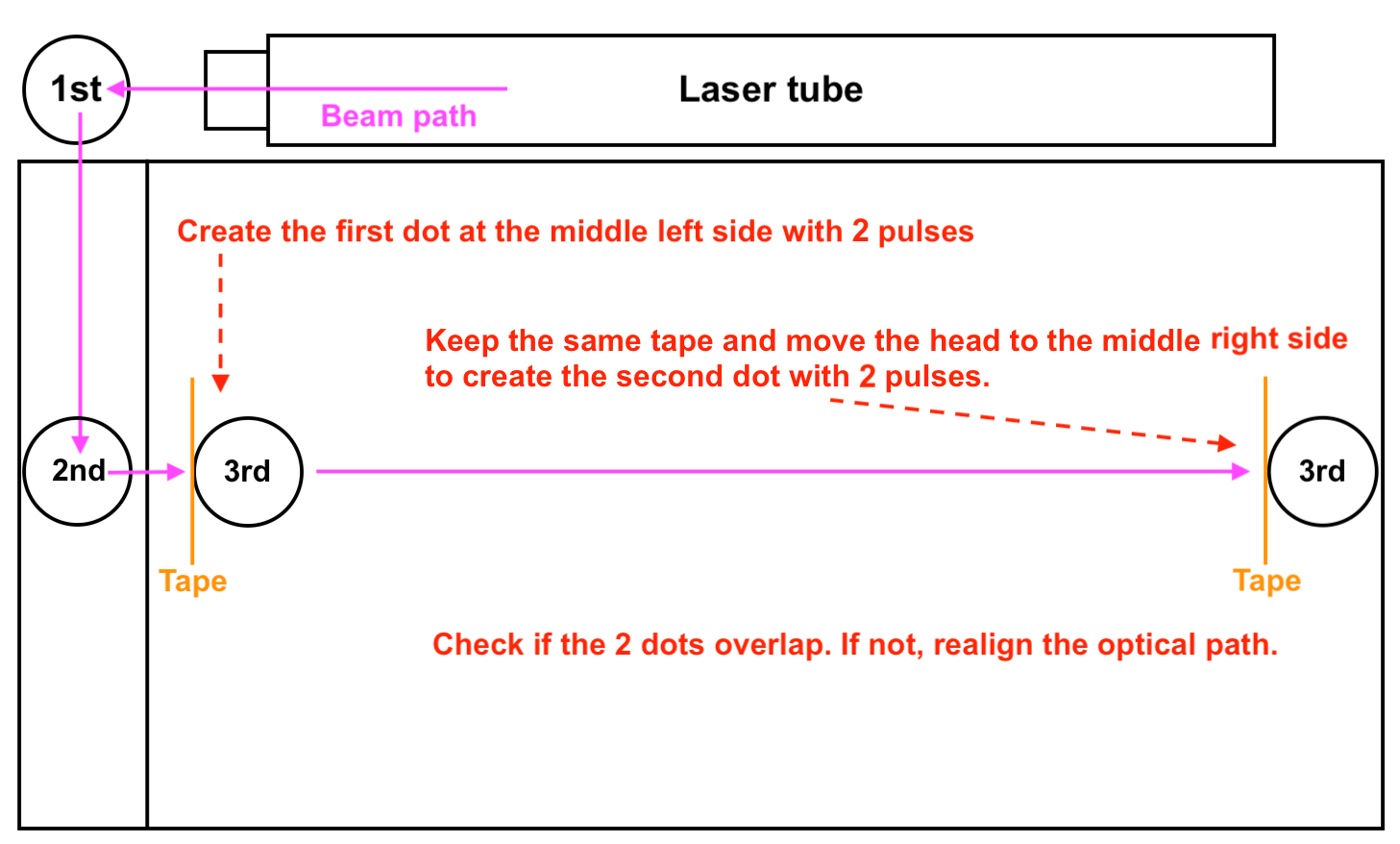

Dette trinnet kontrollerer om banen er justert fra det 2. speilet til det 3. speilet. Trinnoversikt:
Monter bakdekselet forsvarlig, da det ikke vil være nødvendig å åpne det i de senere trinnene.
Faktiske trinn:

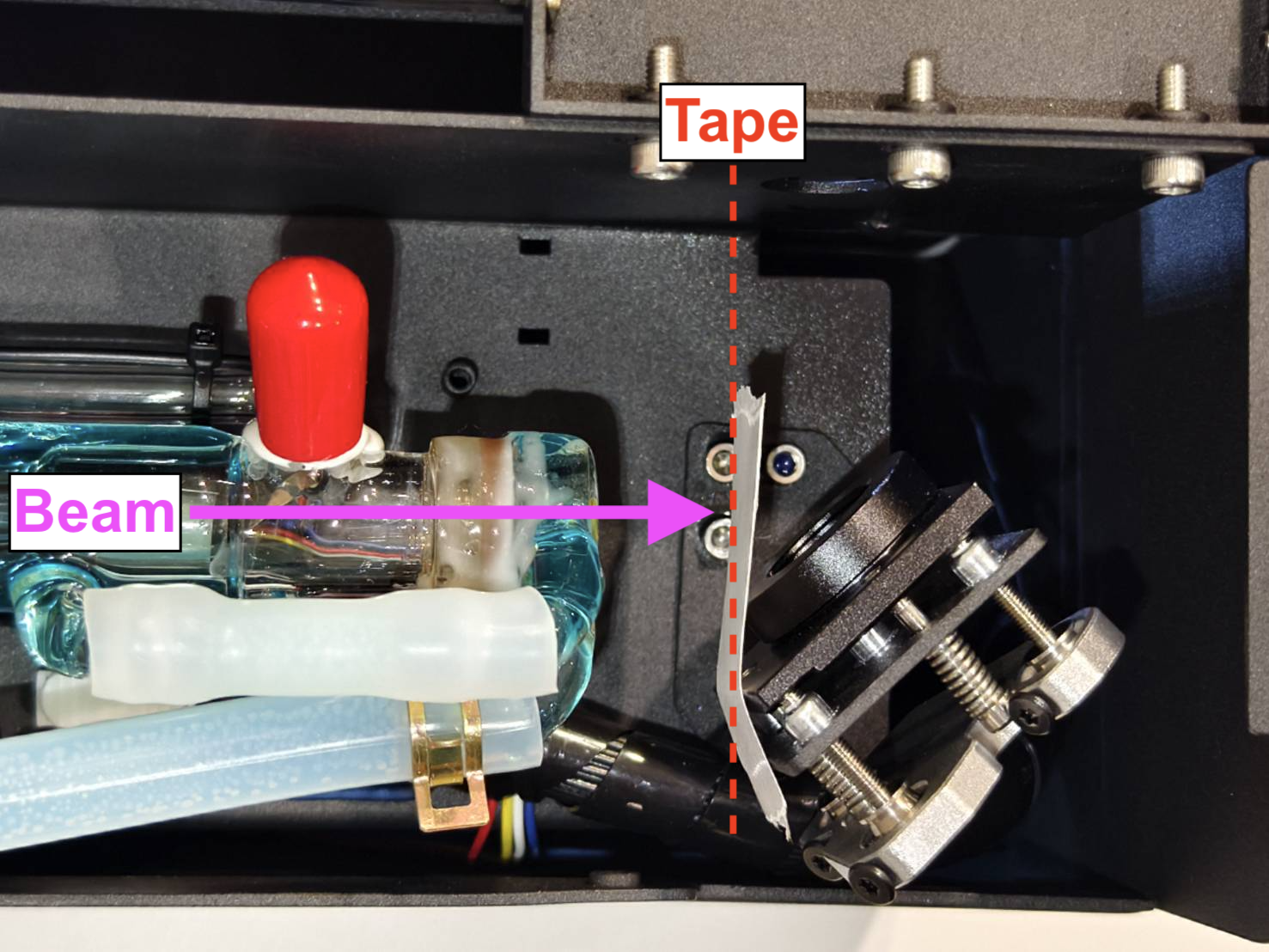

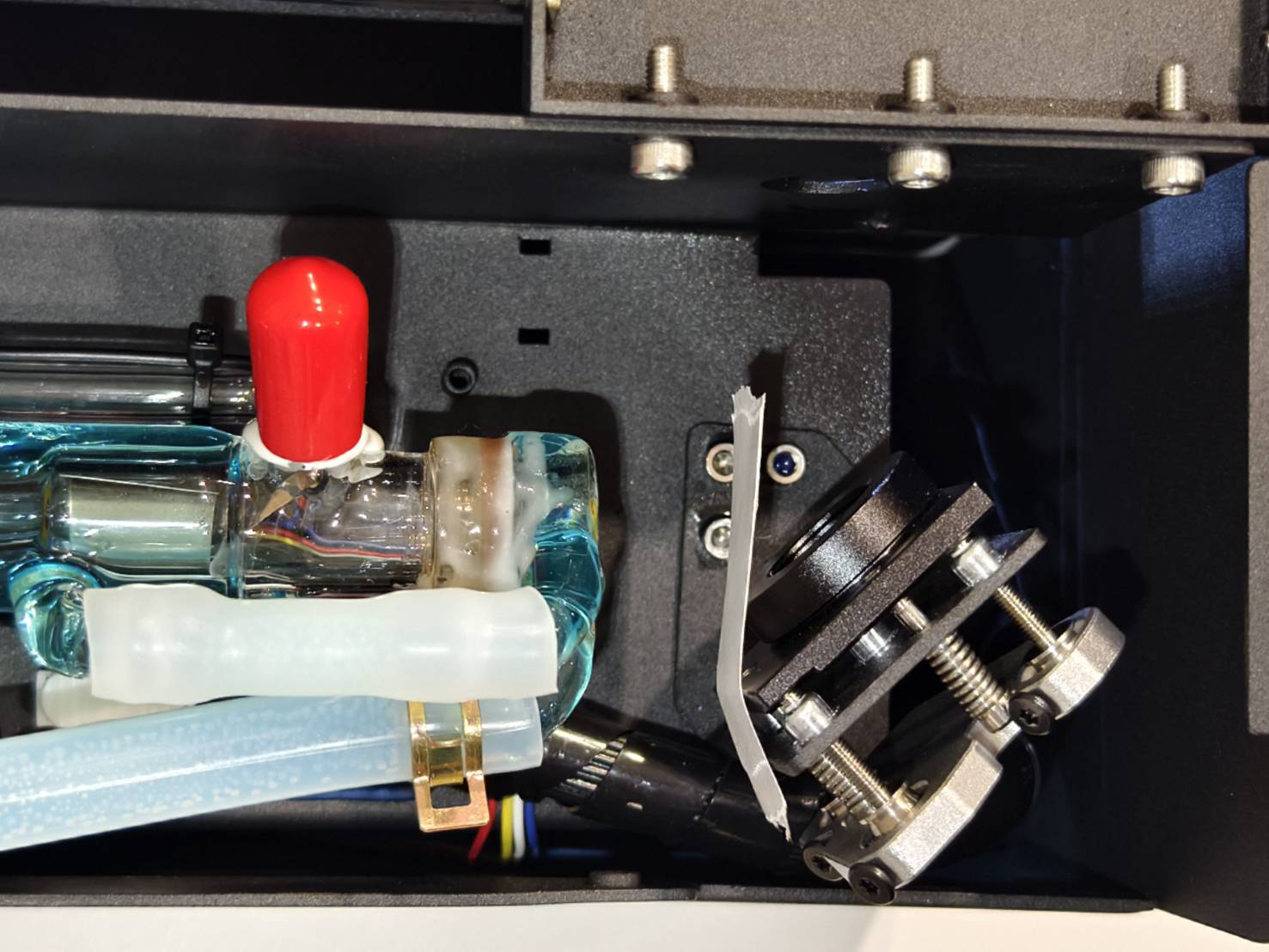

Plasser en ny tolagsdobbeltsidig tape på inngangen til det 3. speilet.

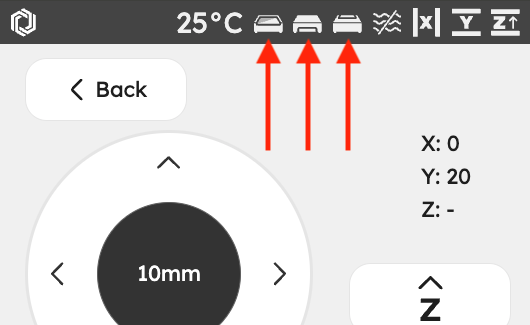

Gå inn i kontrollmodus, løsne motoren og flytt laserhodet til midten-venstre posisjon.
Lukk døren og avfyr 2 pulser.
Flytt laserhodet til midten-høyre posisjon og lag ytterligere 2 pulser.

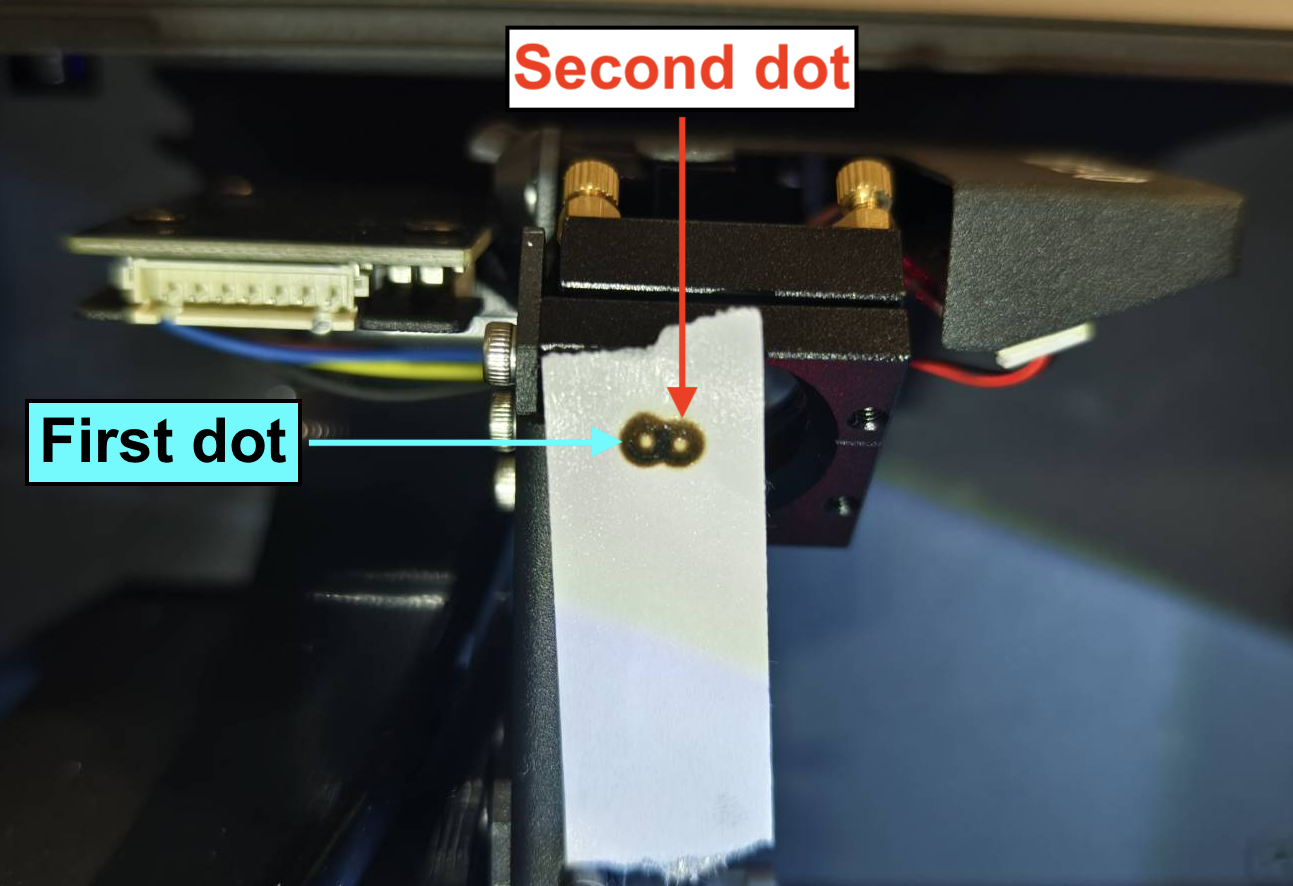

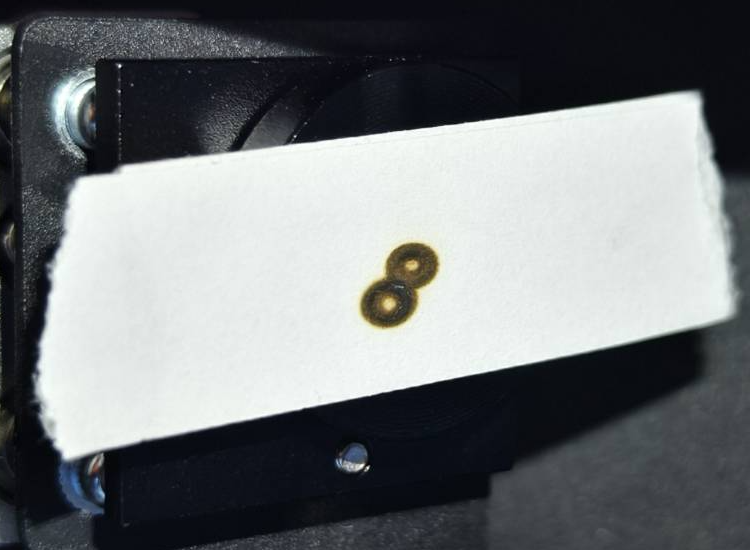

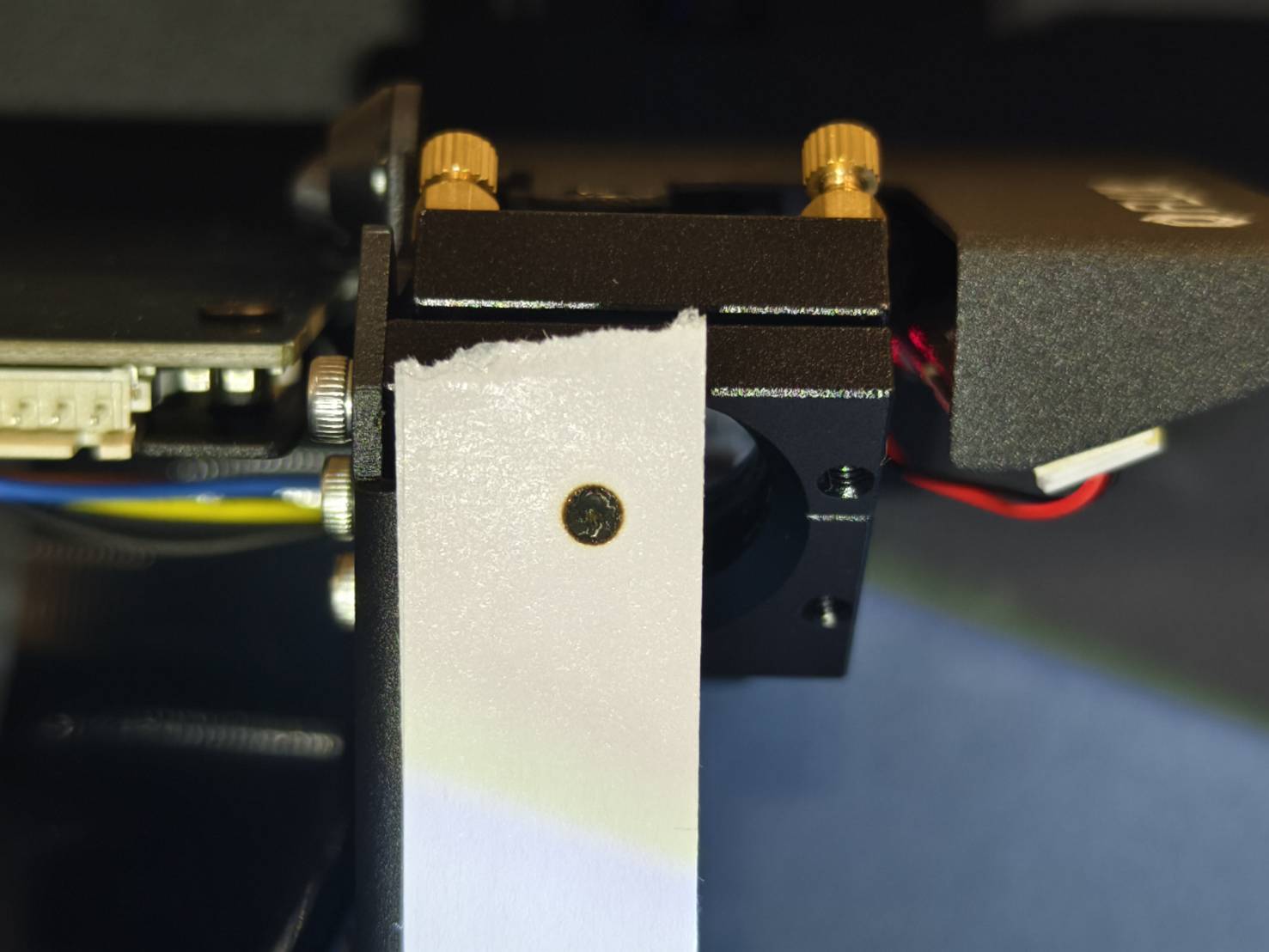

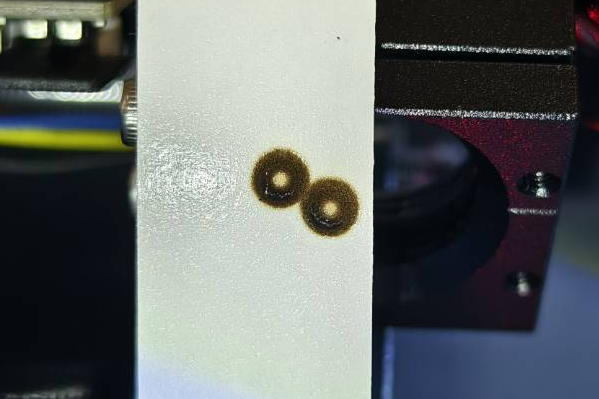

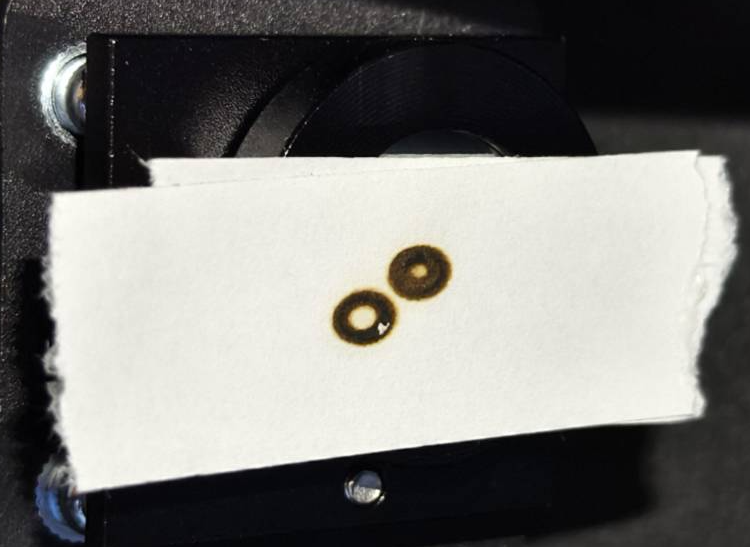

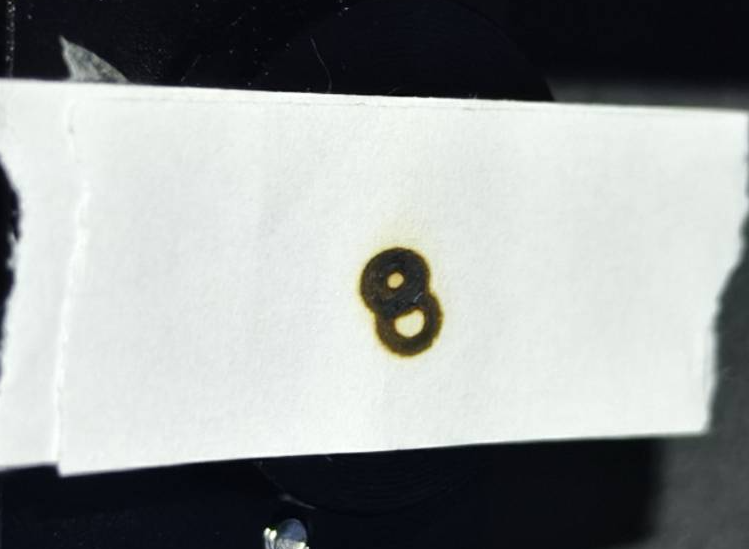

Kontroller visuelt om de to brennmerkene overlapper hverandre, og om resultatet er bra eller dårlig. (Du kan se på teipen fra siden for å se hvilket merke som er det 2. punktet.)
Dette trinnet vil lære deg hvordan du justerer banen fra det 2. speilet til det 3. speilet ved å justere skruene på det 2. speilet.

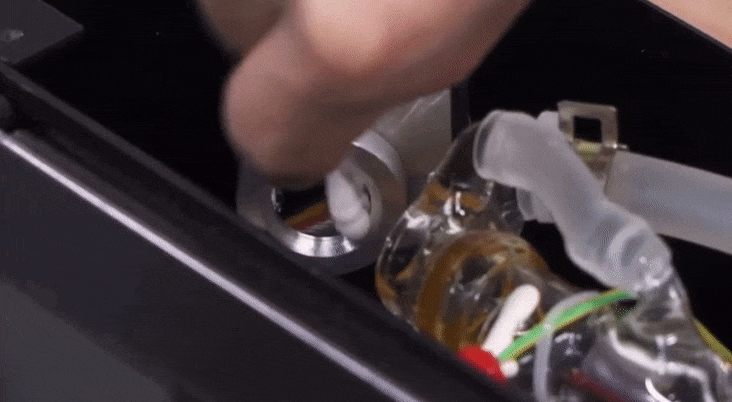

Finn det andre speilet. Spray alkohol på holderen og vent noen sekunder. Deretter løsner du de tre T8-skruene for å fjerne holderen.

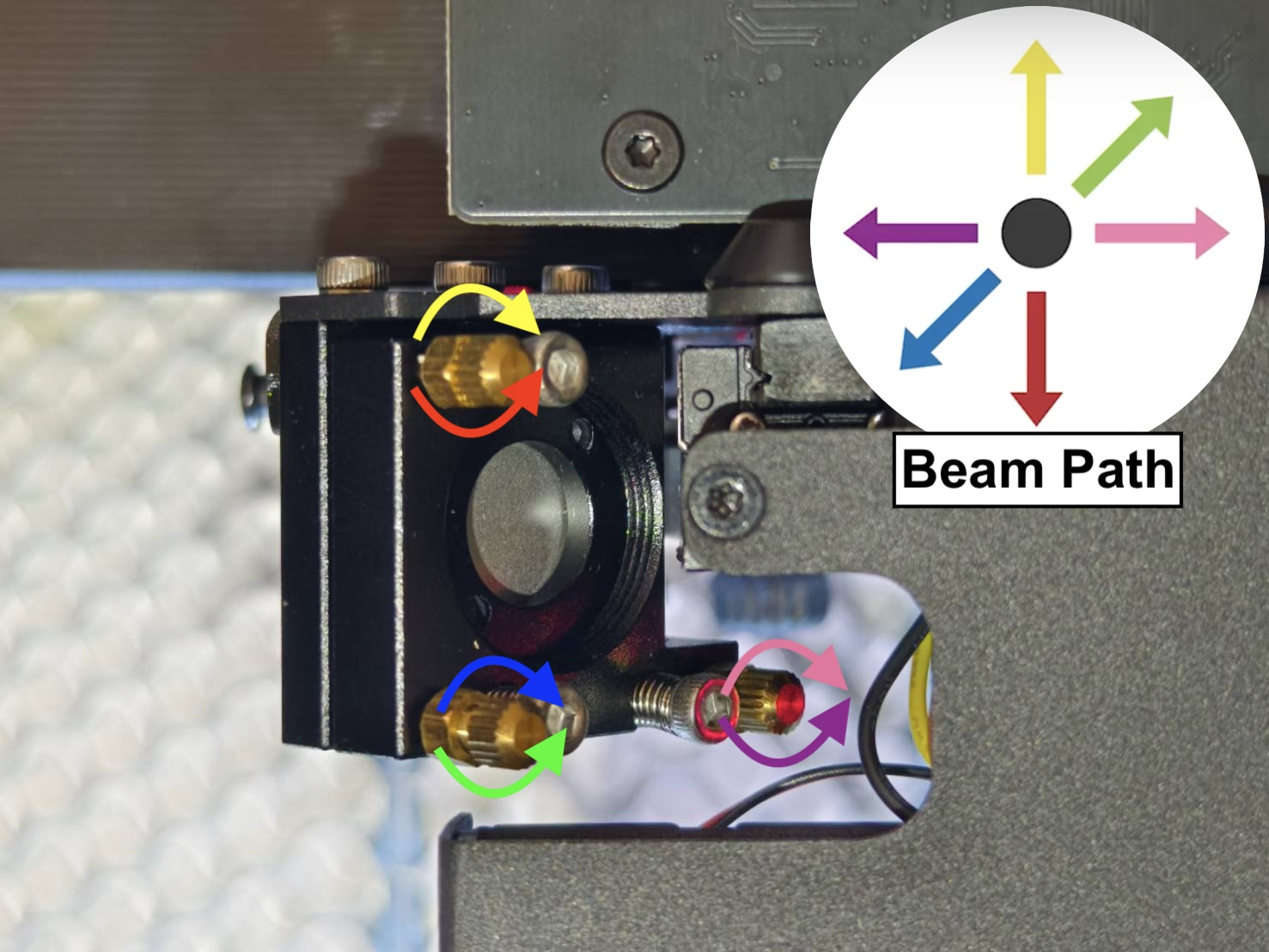

Det er tre skruer på det 2. speilet, og å rotere dem med eller mot klokken vil endre strålebanen, noe som betyr den andre prikkens posisjon vil endres.
Demonstrasjon - Justering av bane fra første speil til andre speil
Bruk en ny tolagstape for å lage 2 pulser på midten-venstre og ytterligere 2 pulser på midten-høyre.
Bestem hvilke(n) skrue(r) du må justere basert på resultatet ditt i tabellen nedenfor.
Juster skruen. Hold laserhodet på midten-høyre.
Lag 2 pulser for å se om den 2. prikken nærmer seg den 1. prikken.
Når det er vanskelig å bestemme den 2. prikken, kast den brukte tapen.
Etter justeringen, vennligst monter skrueholderen på nytt.
(Videoen er en faktisk operasjon fra FLUX-personalet. Det er en lang video, du kan endre hastigheten, men konseptet og prosessen er nøkkelen for at du skal forstå hvordan du justerer. Vennligst aktiver undertekster.)

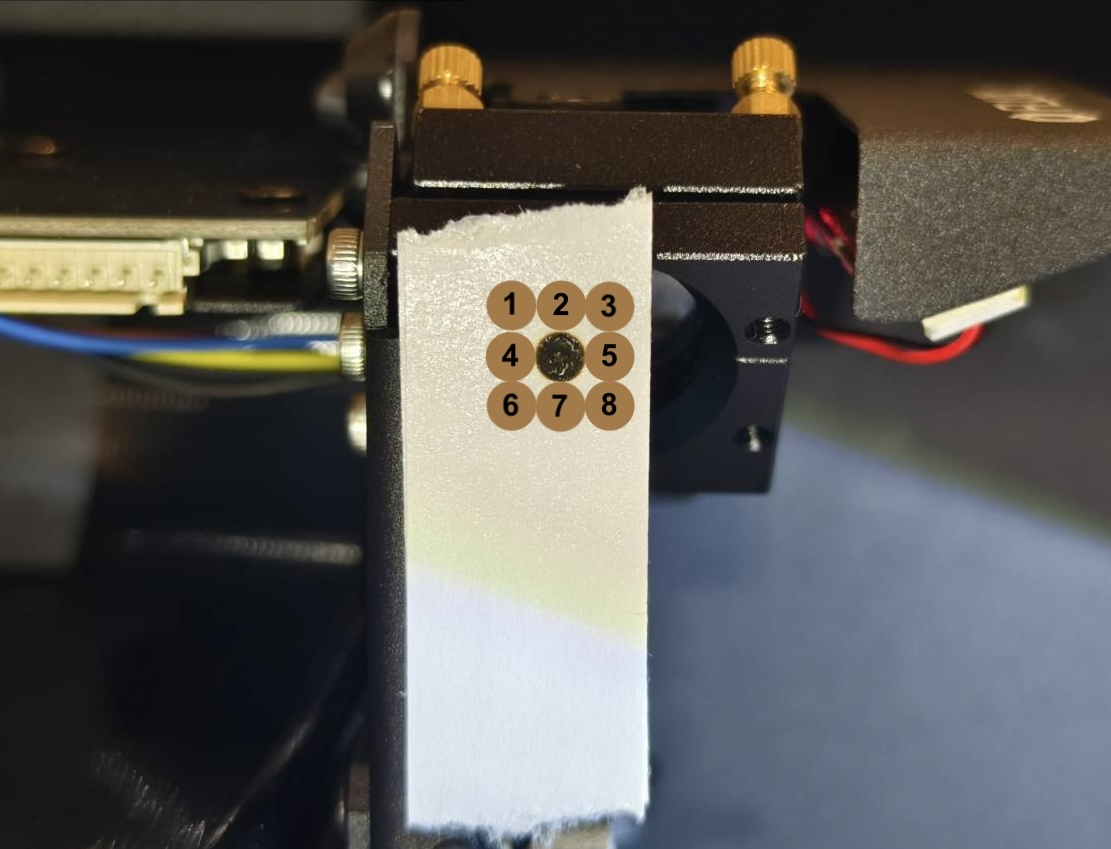

Bestem posisjonen til den røde laserprikken din, sikt på skruen og dens rotasjonsretning. Vennligst se på bildet nedenfor og finn nummeret som ligner på posisjonen til din røde laserprikk:
For #1: Det andre punktet må flyttes ned til høyre for å overlappe det første punktet Skruen nederst til høyre må roteres mot klokken. Se bildet nedenfor.
For #2: Det andre punktet må flyttes rett ned for å overlappe det første punktet. Skruen øverst til høyre må roteres med klokken. Se bildet nedenfor.
For #3: Det andre punktet må først flyttes ned og deretter til venstre for å overlappe det første punktet. Skruen øverst til høyre må roteres med klokken for å flytte prikken nedover. Skruen nederst til venstre må roteres mot klokken for å flytte prikken til venstre. Se bildet nedenfor.
For #4: Det andre punktet må flyttes til høyre for å overlappe det første punktet. Skruen nederst til venstre må roteres med klokken. Se bildet nedenfor.
For #5: Det andre punktet må flyttes til venstre for å overlappe det første punktet. Skruen nederst til venstre må roteres mot klokken. Se bildet nedenfor.
For #6: Det andre punktet må først flyttes til høyre og deretter opp for å overlappe det første punktet. Skruen nederst til venstre må roteres med klokken for å flytte prikken til høyre. Skruen øverst til høyre må roteres mot klokken for å flytte prikken oppover. Se bildet nedenfor.
For #7: Det andre punktet må gå rett opp for å overlappe det første punktet. Skruen øverst til høyre må roteres mot klokken. Se bildet nedenfor.

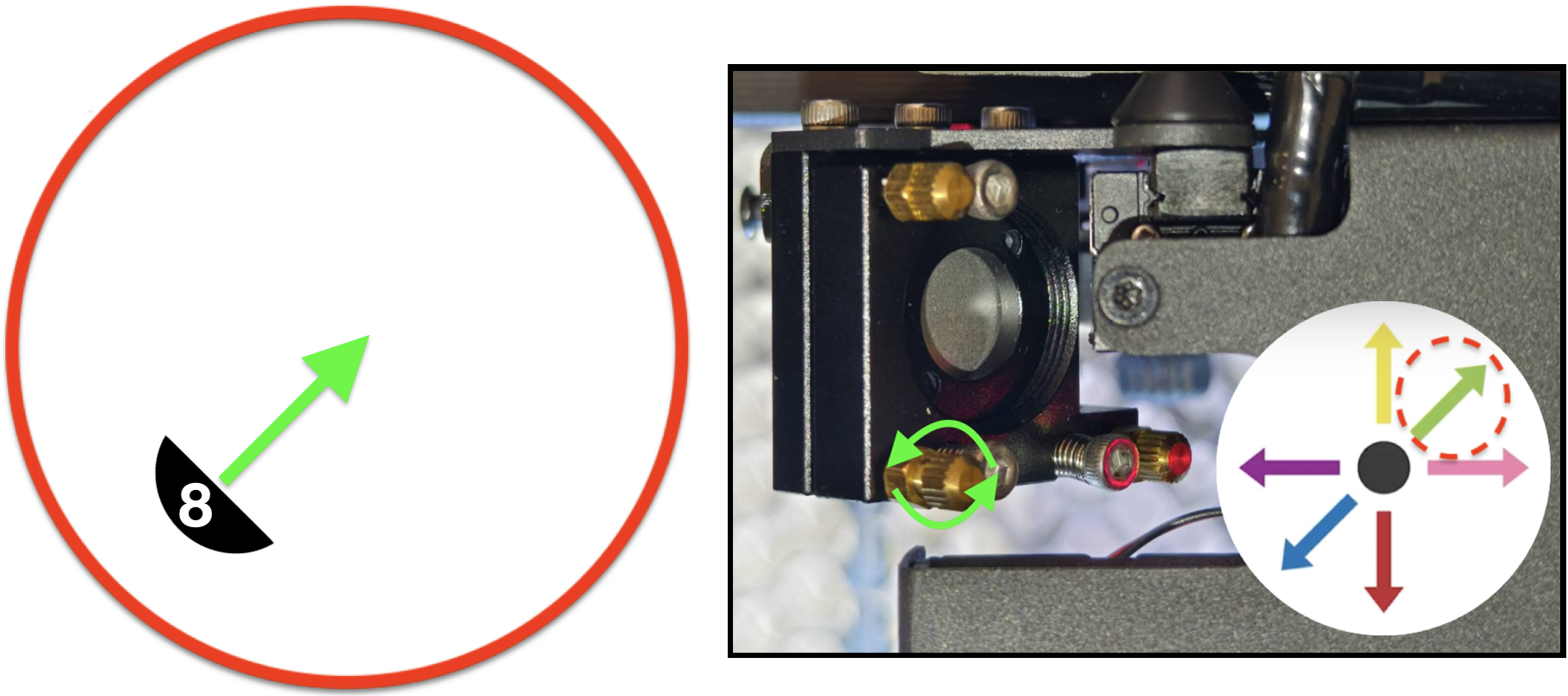

For #8: Det andre punktet må gå opp til venstre for å overlappe det første punktet Skruen nederst til høyre må roteres med klokken. Se bildet nedenfor.
Dette trinnet vil lære deg hvordan du justerer den vertikale banen fra det 3. speilet til arbeidsflaten ved å justere skruene på det 3. speilet. Det er tre skruer på det 3. speilet, og ved å rotere dem med eller mot klokken vil den vertikale strålebanen endres, noe som betyr at posisjonen til den lille prikken på tapen vil endre seg.
Vennligst lær hvordan du løsner mutteren riktig. Bruk tangen til å holde skruen, og løsne deretter mutteren med fastnøkkelen ved å dreie den mot klokken.
Demonstrasjon - Justering av optisk bane fra tredje speil til senter av arbeidsflaten
Plasser en ny ett-lags, dobbeltsidig tape på dysespissen.
Flytt laserhodet til midten av arbeidsflaten.
Lukk døren og avfyr 1 puls for å lage et brennmerke på tapen.
Fjern tapen og avgjør hvilke(n) skrue(r) du må justere basert på resultatet i tabellen nedenfor.
Juster skruen.
Bruk en ny tape eller samme tape med et annet område og plasser den på dysespissen.
Gjenta #2 til prikken er rund og sentrert.
(Videoen viser en faktisk operasjon utført av FLUX-personalet. Det er en lang video, du kan endre hastigheten, men konseptet og prosessen er nøkkelen for å forstå hvordan du justerer. Vennligst aktiver undertekster.
Merk:
Senterprikken og prikken nederst til høyre må være runde samtidig.
Senterprikken må være sentrert, men det er akseptabelt at prikken nederst til høyre ikke er sentrert.
Ellers vil den optiske banen anses som ikke justert.

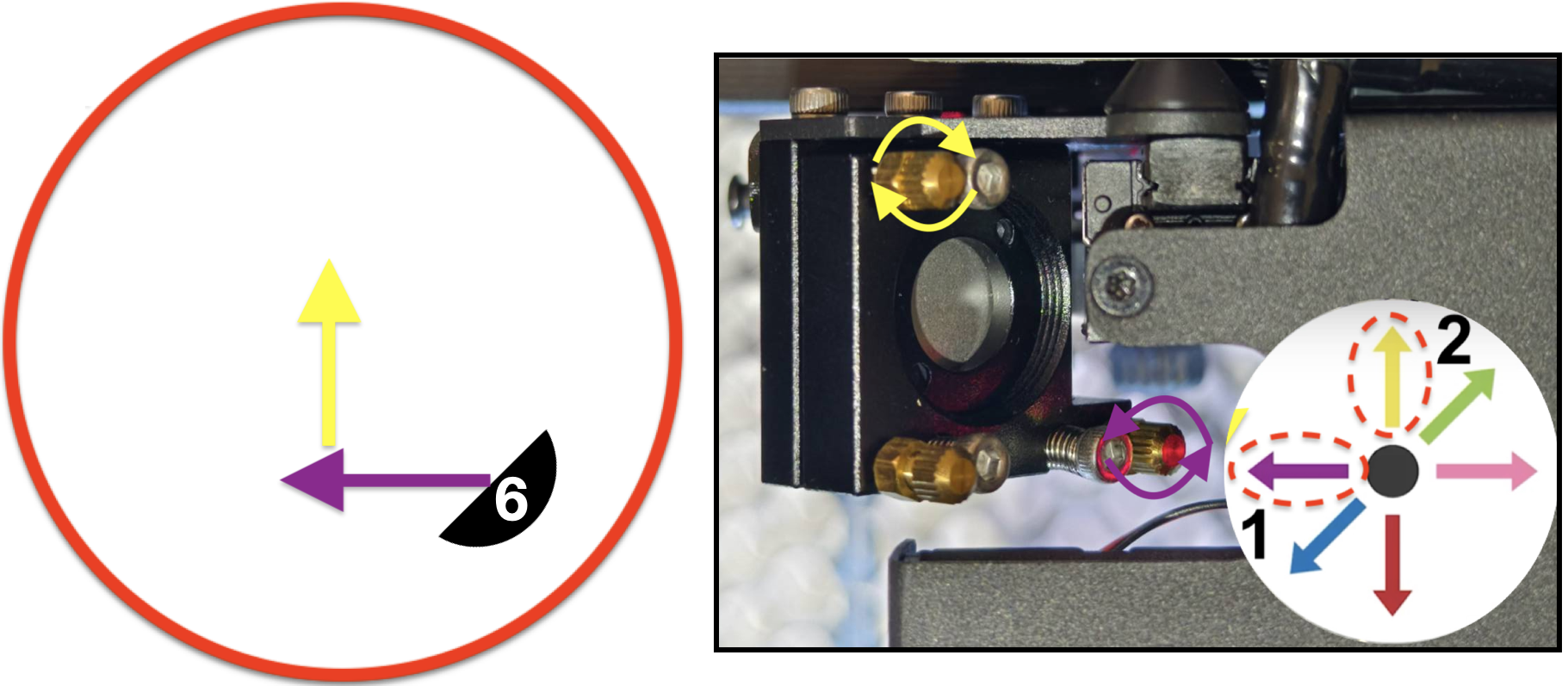

Bestem posisjonen til laserprikken din, identifiser skruen og dens rotasjonsretning. Vennligst se på bildet nedenfor og finn nummeret som tilsvarer posisjonen til laserprikken din:
Først må du kjenne til hele området som prikken kan bevege seg innenfor. Det er faktisk det samme området som dysespissen. Avtrykket på tapen viser området.
Deretter finner du nummeret som tilsvarer den vertikale prikkens posisjon
Skjematisk diagram:

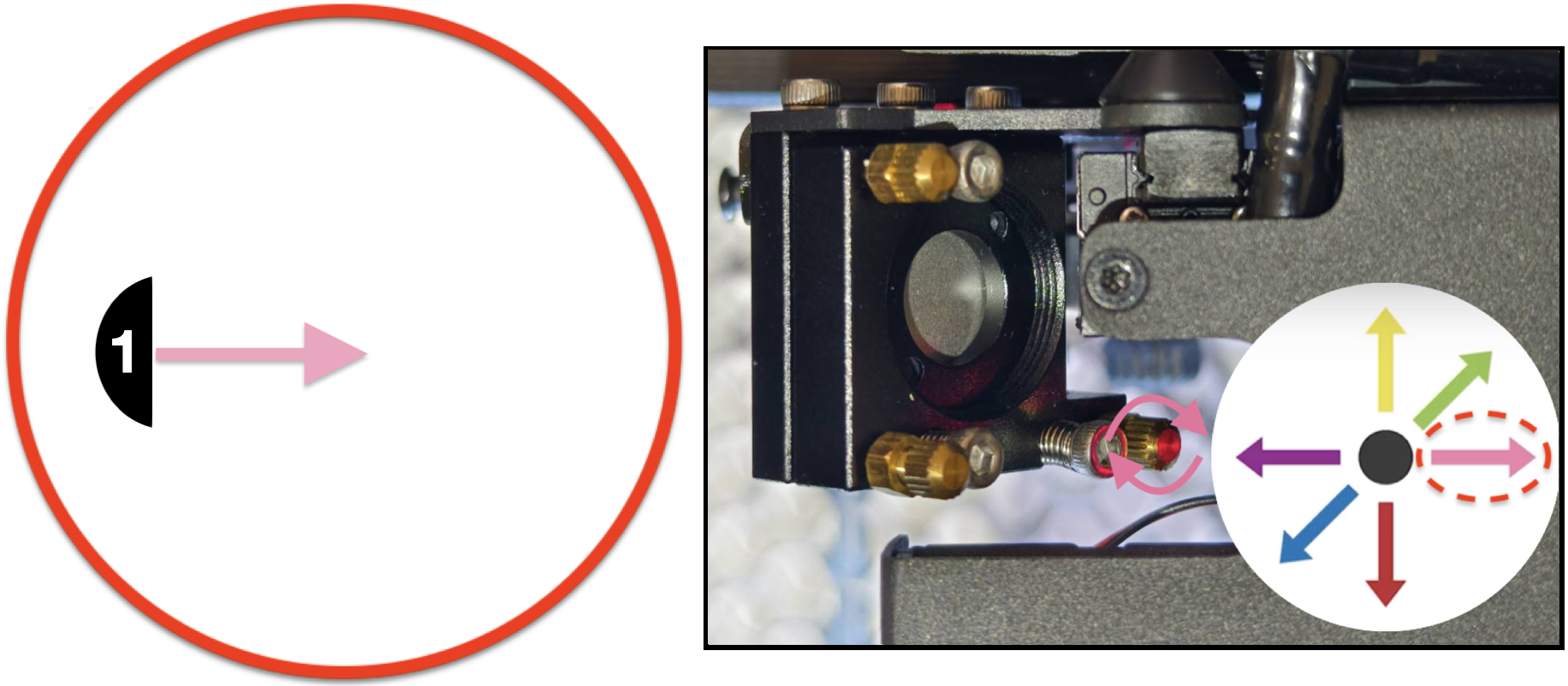

For #1: Den vertikale prikken må flyttes til høyre for å bli rund og sentrert. Når du står vendt mot forsiden av maskinen: Skruen nederst til høyre må roteres med klokken. Se bildet nedenfor.

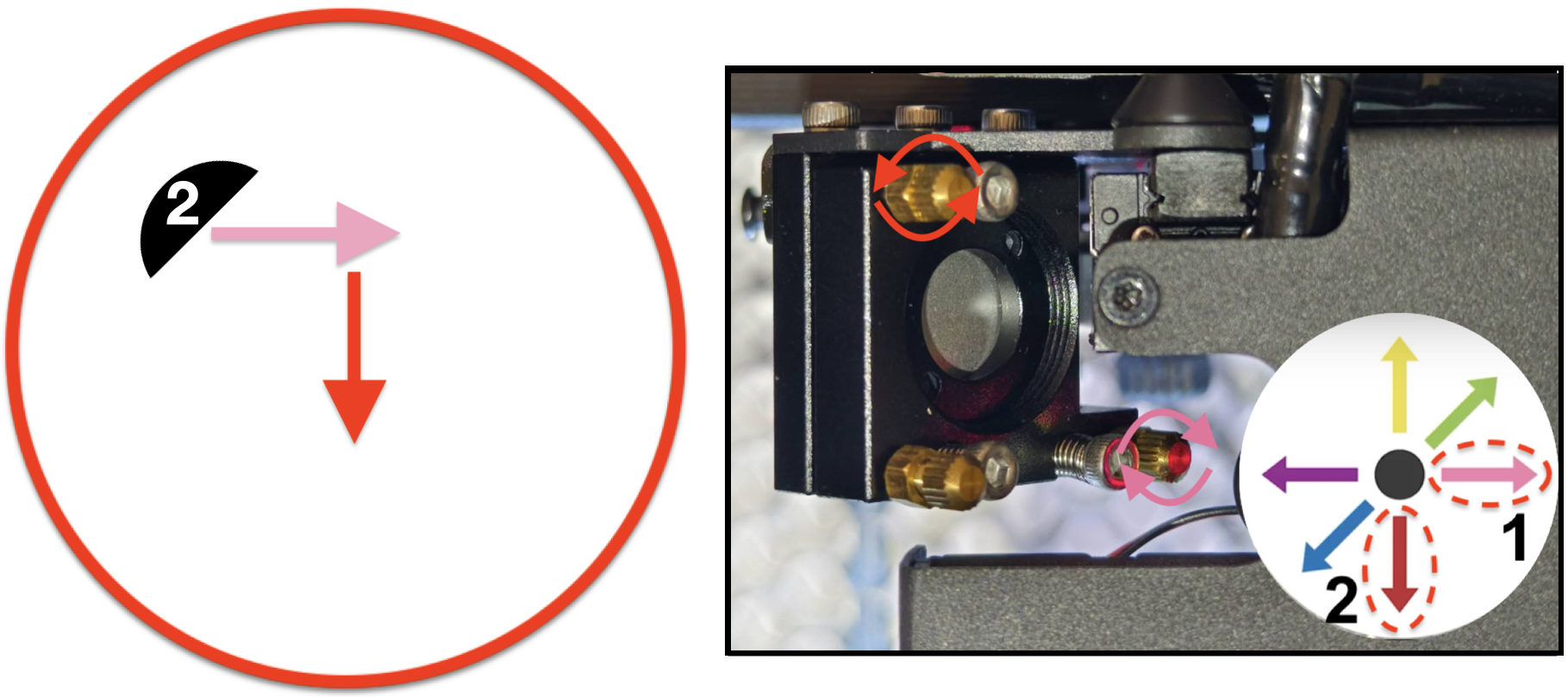

For #2: Den vertikale prikken må flyttes ned til høyre for å bli rund og sentrert. Når du står vendt mot forsiden av maskinen: Skruen nederst til høyre må roteres med klokken for å flytte til høyre. Skruen øverst til venstre må roteres mot klokken for å flytte ned. Se bildet nedenfor.

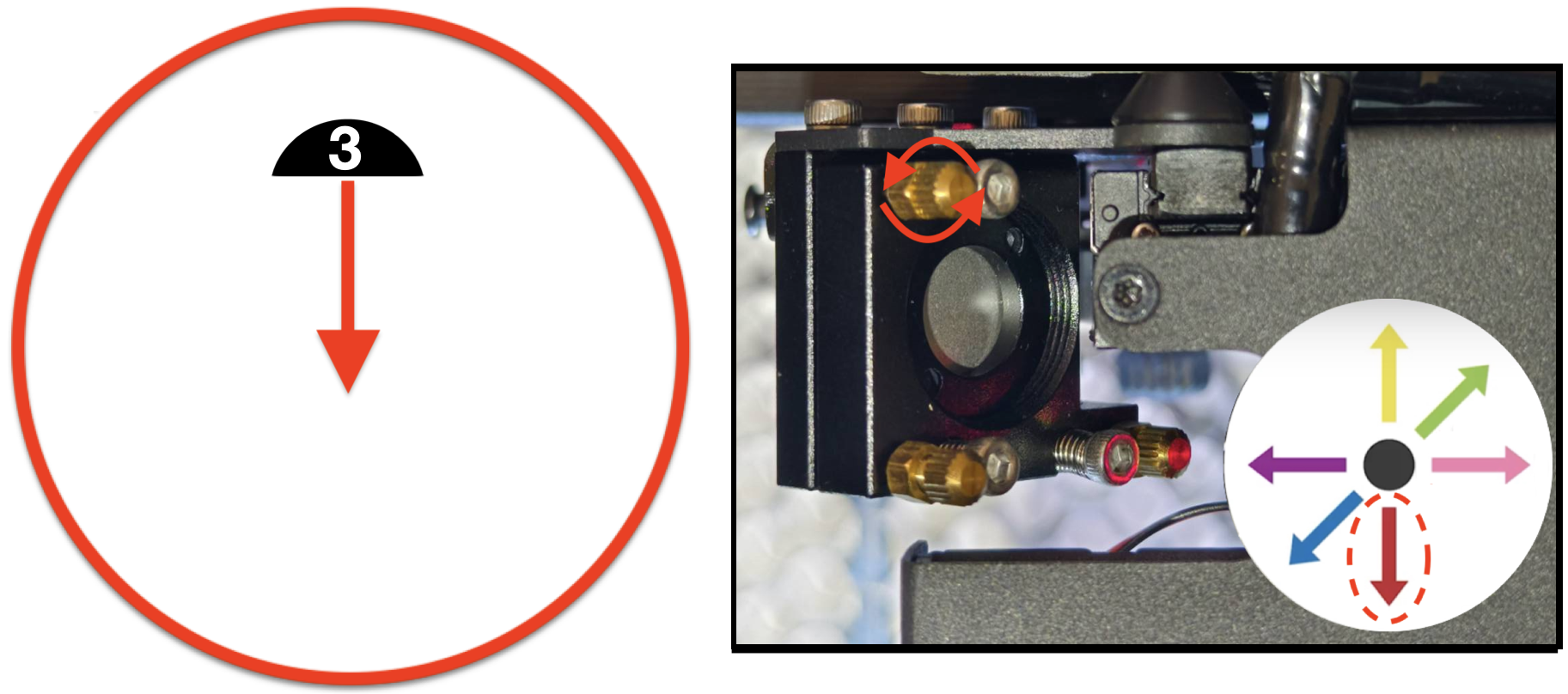

For #3: Den vertikale prikken må flyttes ned for å bli rund og sentrert. Når du står vendt mot forsiden av maskinen: Skruen øverst til venstre må roteres mot klokken for å flytte ned. Se bildet nedenfor.

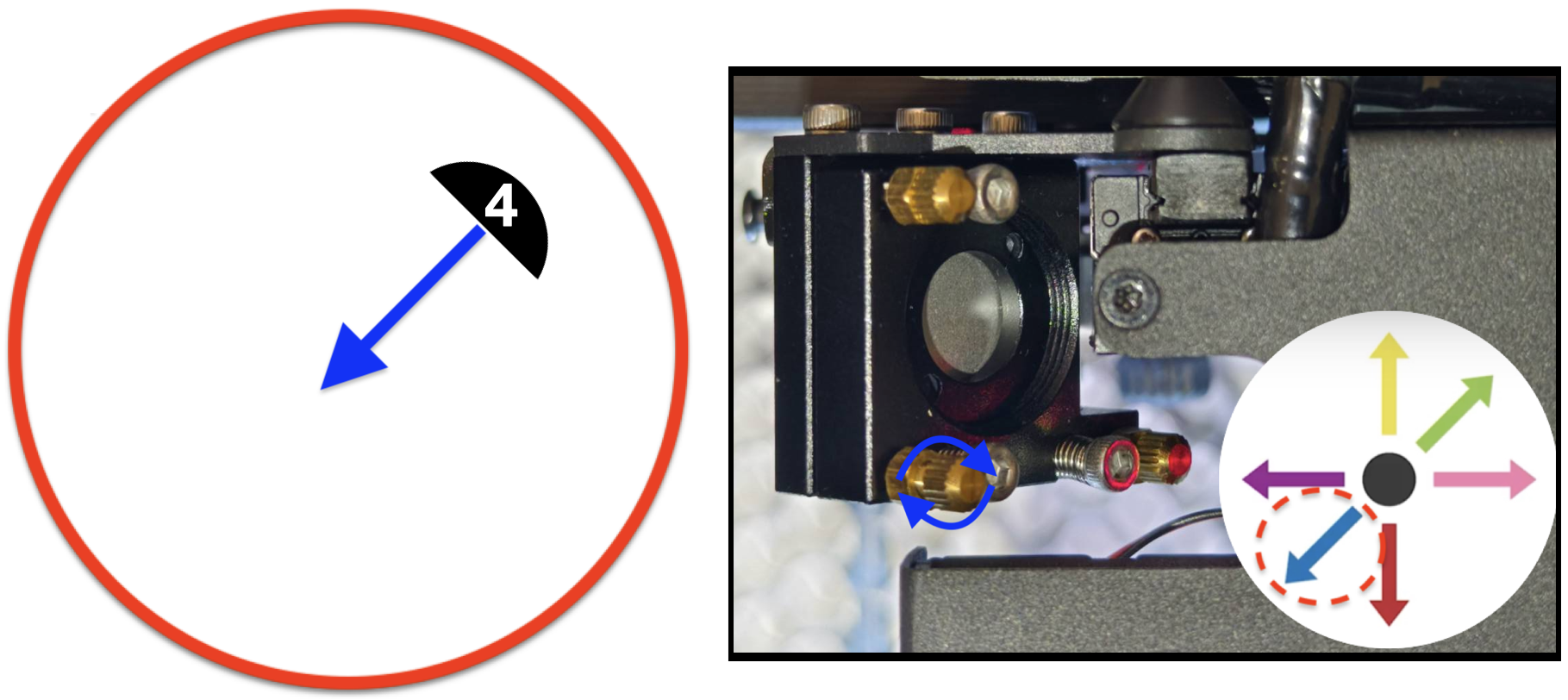

For #4: Den vertikale prikken må flyttes ned til venstre for å bli rund og sentrert. Når du står vendt mot forsiden av maskinen: Skruen nederst til venstre må roteres med klokken. Se bildet nedenfor.

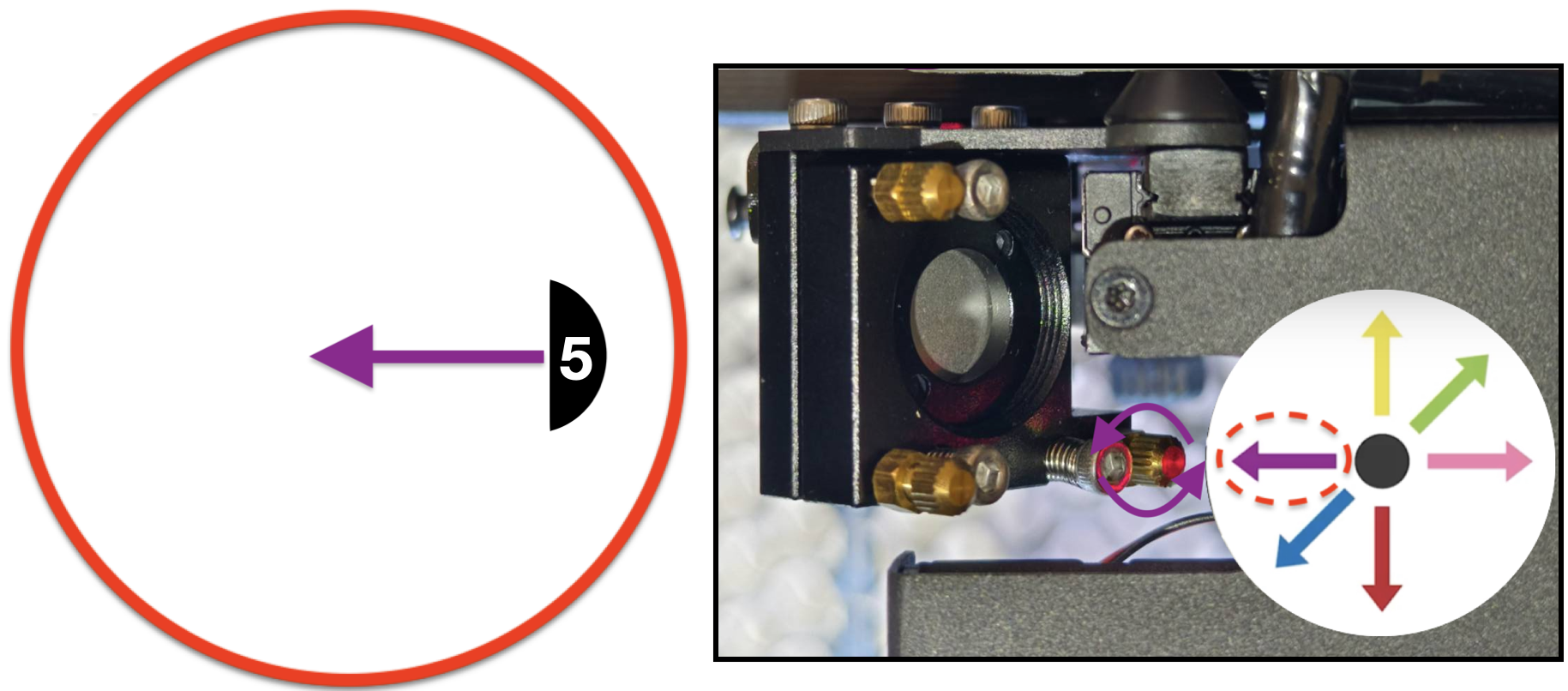

For #5: Det vertikale punktet må flyttes til venstre for å bli rundt og sentrert. Når du står vendt mot forsiden av maskinen: Skruen nederst til høyre må roteres mot klokken.. Se bildet nedenfor.
For #6: Det vertikale punktet må flyttes opp til venstre for å bli rundt og sentrert. Når du står vendt mot forsiden av maskinen: Skruen nederst til høyre må roteres mot klokken for å flytte til venstre. Skruen øverst til venstre må roteres med klokken for å flytte opp. Se bildet nedenfor.

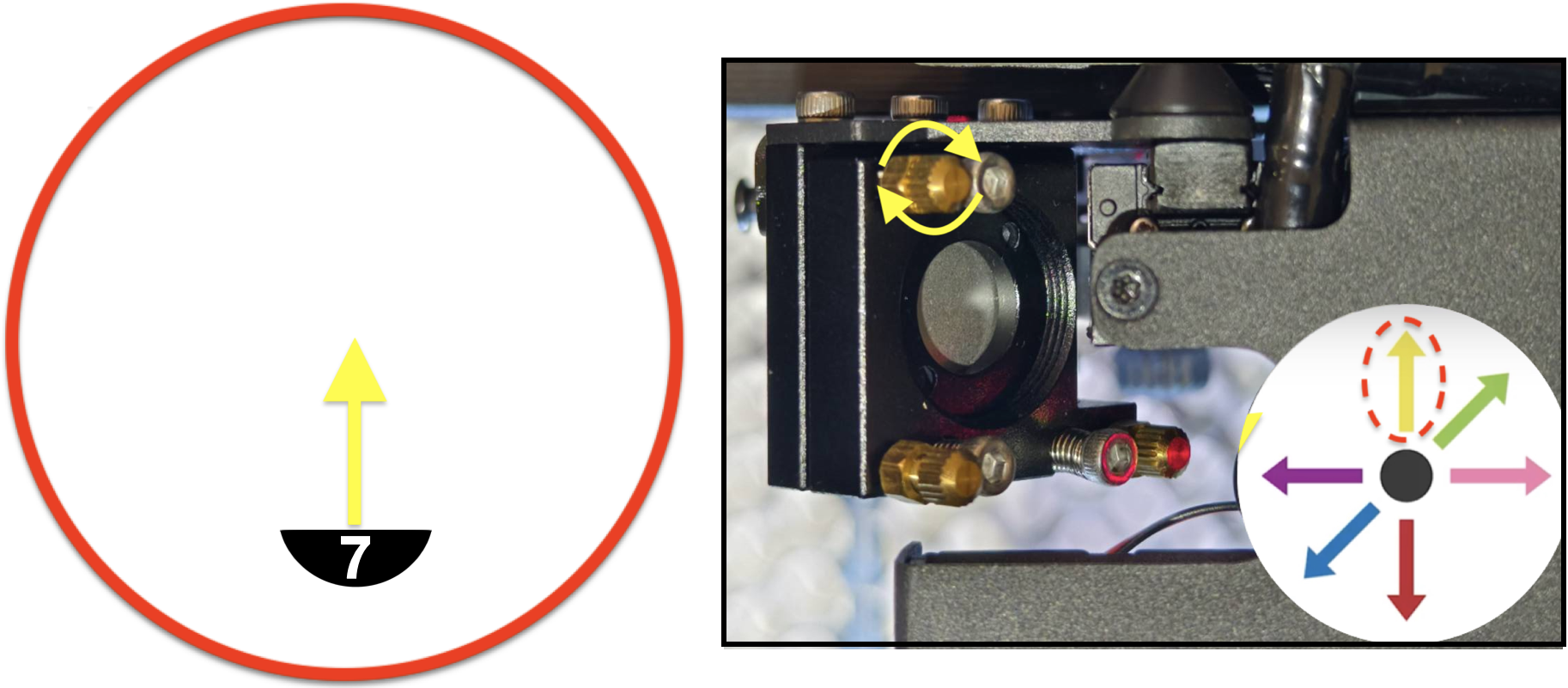

For #7: Det vertikale punktet må flyttes opp for å bli rundt og sentrert. Når du står vendt mot forsiden av maskinen: Skruen øverst til venstre må roteres med klokken for å flytte opp. Se bildet nedenfor.
For #8: Det vertikale punktet må flyttes opp til høyre for å bli rundt og sentrert. Når du står vendt mot forsiden av maskinen: Skruen nederst til venstre må roteres mot klokken. Se bildet nedenfor.

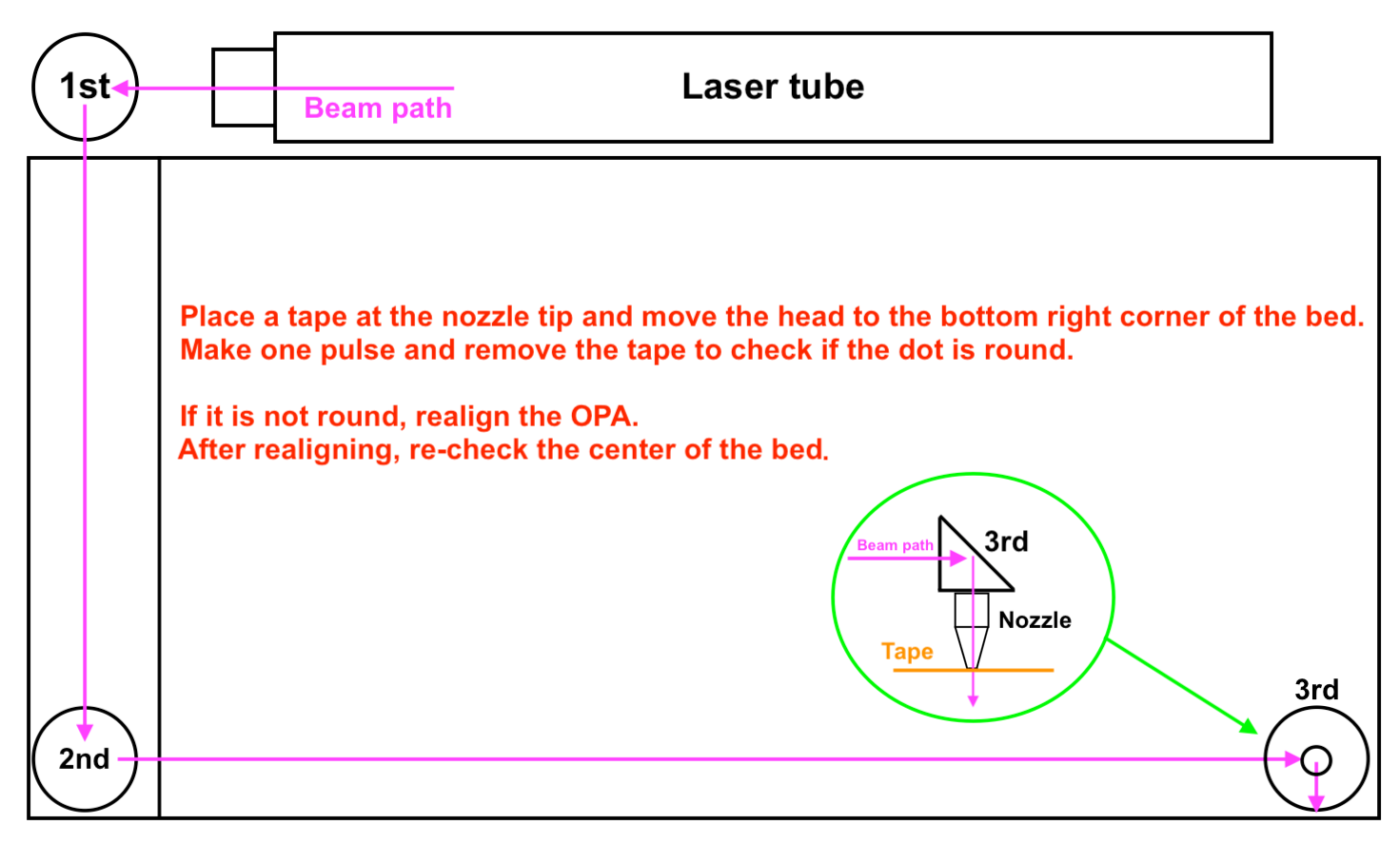

Vi skal nå kontrollere banen fra det 3. speilet til dysespissen, som indikerer Z-aksens (vertikale) strålebane i nederste høyre hjørne av arbeidsflaten.
Trinnoversikt:
Faktiske trinn:
Plasser et enkeltlags, dobbeltsidig tape på dysespissen.
Flytt laserhodet til nederste høyre hjørne av arbeidsflaten.
Lukk døren og avfyr 1 puls.

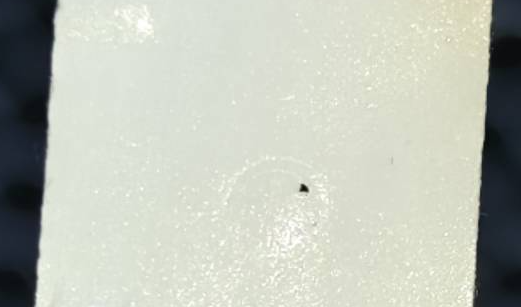

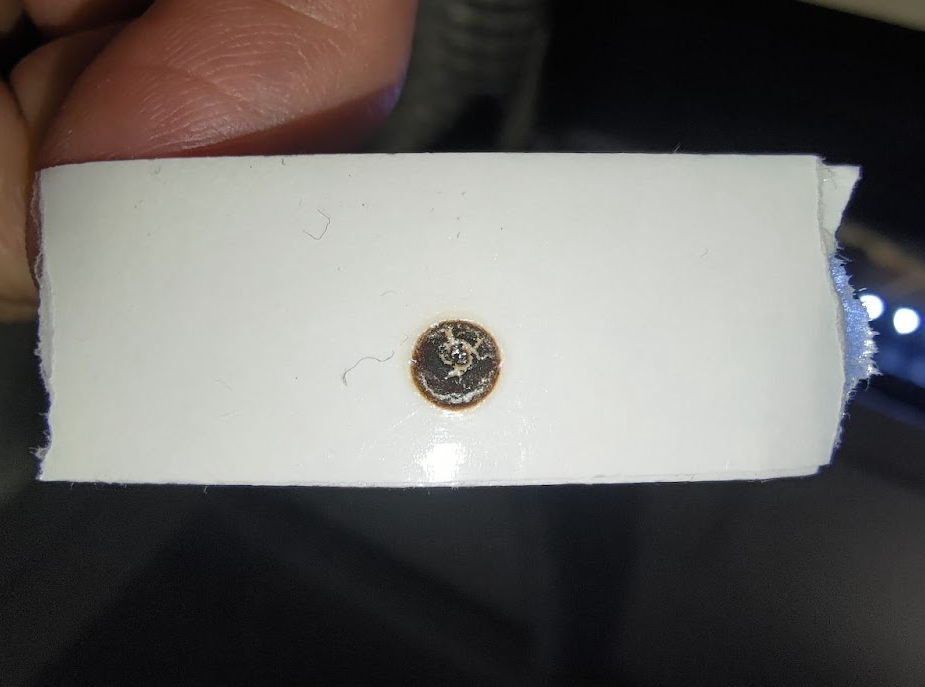

Kontroller visuelt om resultatet av brennmerket er bra eller dårlig.

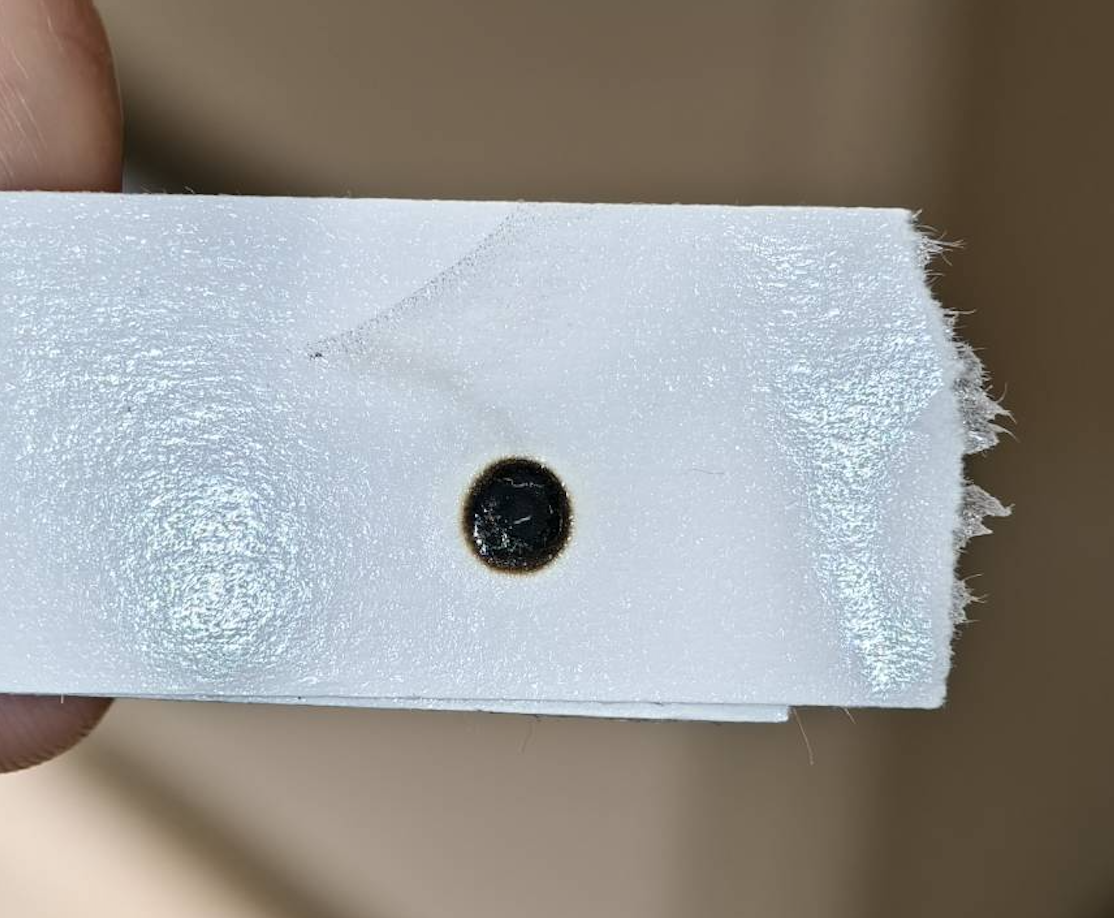

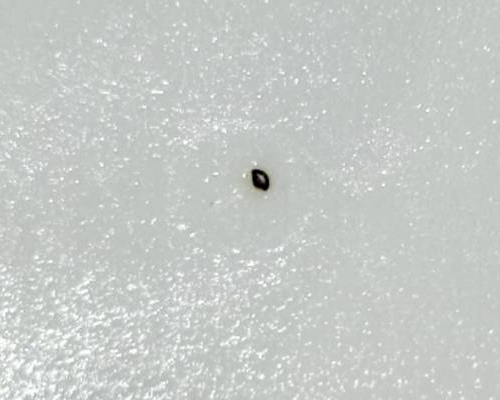

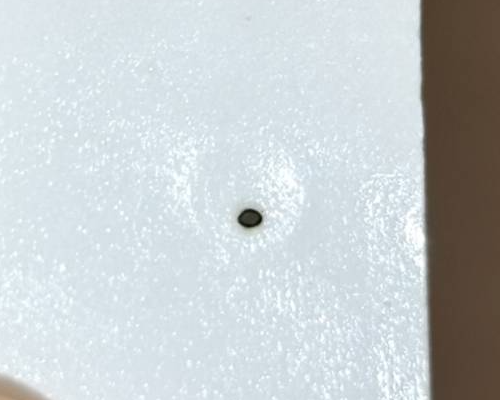

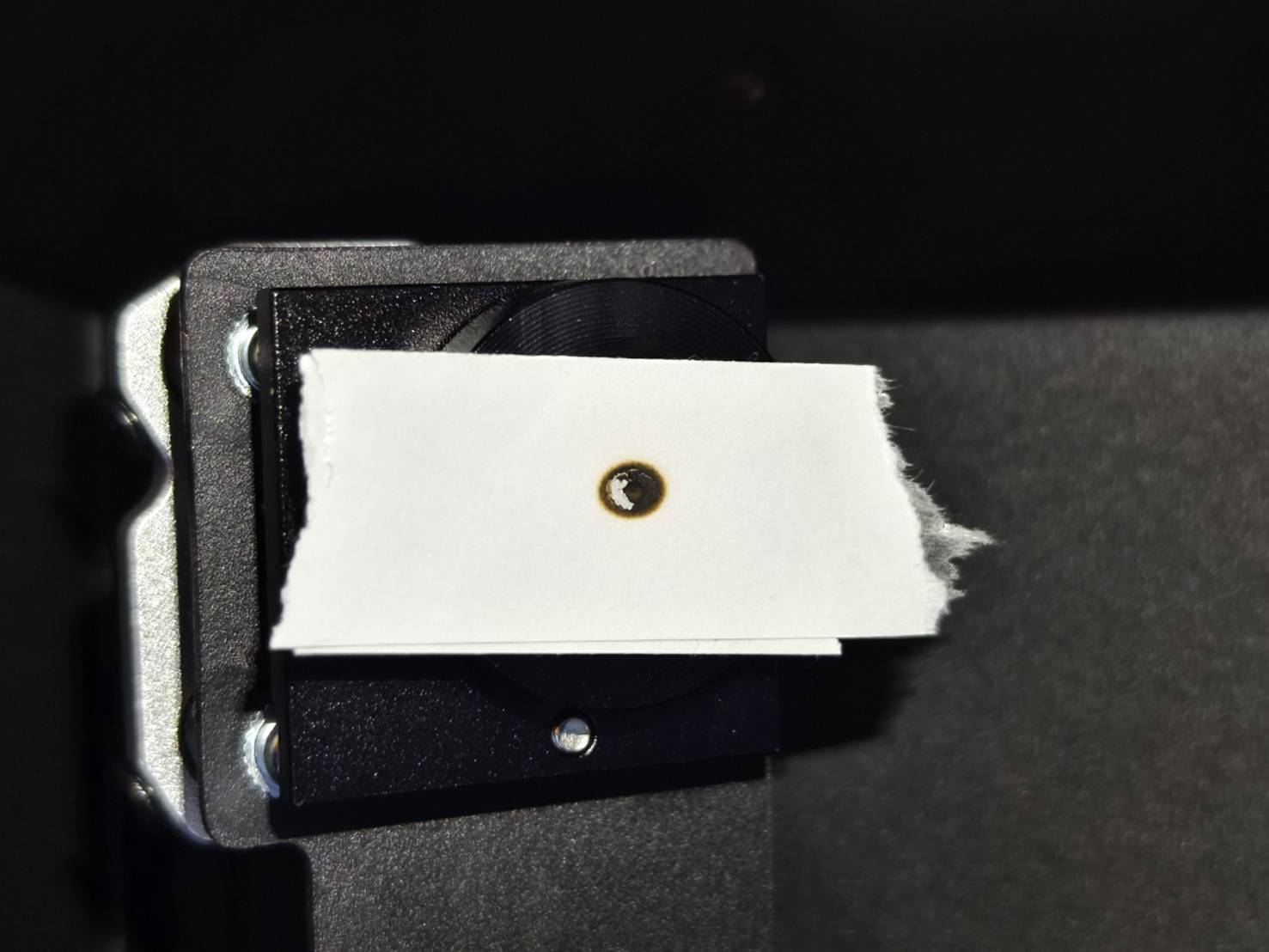

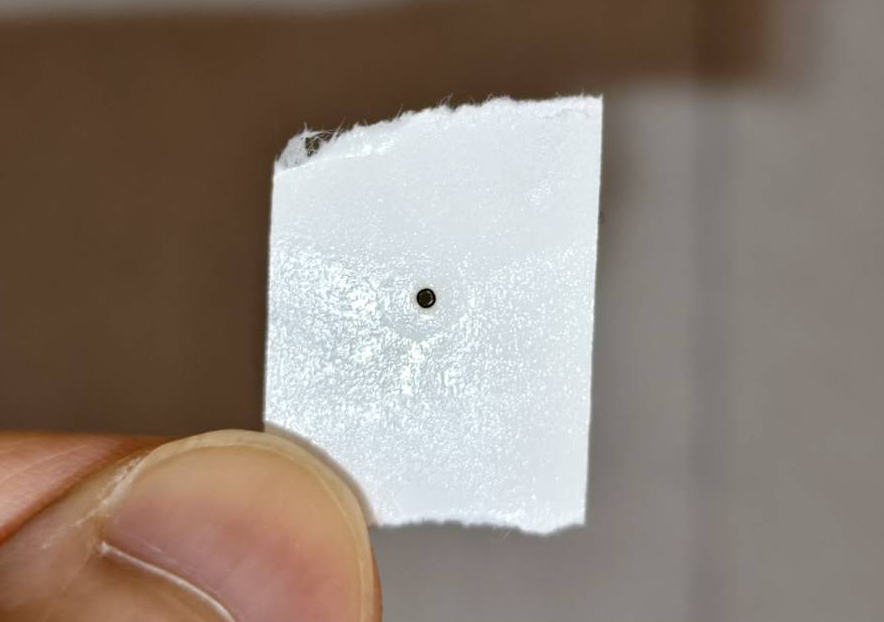

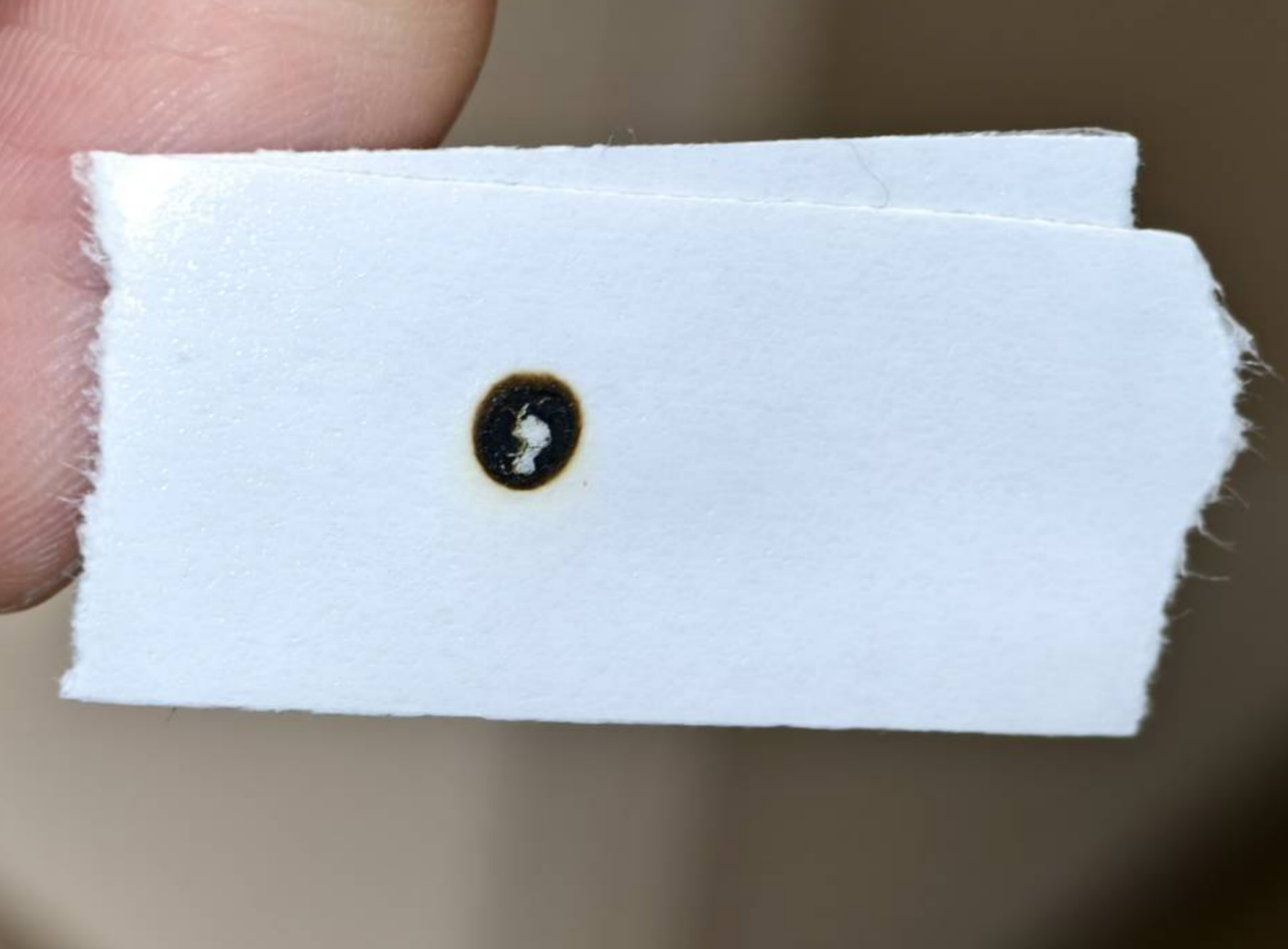

Godt eksempel (Rund og sentrert)

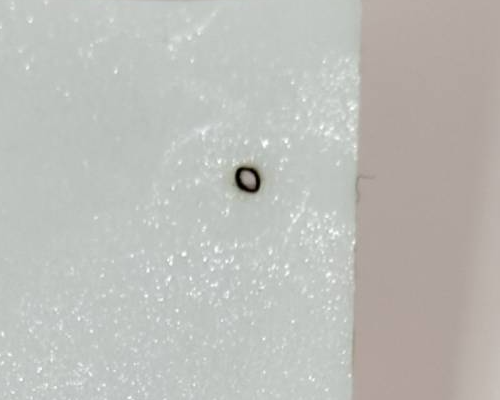

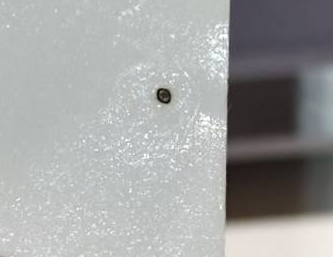

Akseptabelt eksempel ((Rund, men litt utenfor sentrum)
Dette trinnet vil lære deg hvordan du justerer den vertikale banen fra det 3. speilet til arbeidsflaten ved å justere skruene på det 3. speilet. Det er tre skruer på det 3. speilet, og ved å rotere dem med eller mot klokken vil den vertikale strålebanen endres, noe som betyr at posisjonen til den lille prikken på tapen vil endre seg.
Demonstrasjon - Justering av optisk bane fra tredje speil til senter av arbeidsflaten
Plasser en ny ett-lags, dobbeltsidig tape på dysespissen.
Flytt laserhodet til nederste høyre hjørne av arbeidsflaten.
Lukk døren og avfyr 1 puls for å lage et brennmerke på tapen.
Fjern tapen og avgjør hvilke(n) skrue(r) du må justere basert på resultatet i tabellen nedenfor.
Juster skruen.
Bruk en ny tape eller samme tape med et annet område og plasser den på dysespissen.
Gjenta #2 til prikken er rund og sentrert.
Kontroller senterpunktet på nytt.
(Videoen er en faktisk operasjon fra FLUX-personalet. Det er en lang video, du kan endre hastigheten, men konseptet og prosessen er nøkkelen for at du skal forstå hvordan du justerer. Vennligst aktiver undertekster.)
Merk:
Senterprikken og prikken nederst til høyre må være runde samtidig.
Senterprikken må være sentrert, men det er akseptabelt at prikken nederst til høyre ikke er sentrert.
Ellers vil den optiske banen anses som ikke justert.
Bestem posisjonen til laserprikken din, identifiser skruen og dens rotasjonsretning. Vennligst se på bildet nedenfor og finn nummeret som tilsvarer posisjonen til laserprikken din:
Først må du kjenne til hele området som prikken kan bevege seg innenfor. Det er faktisk det samme området som dysespissen. Avtrykket på tapen viser området.
Deretter finner du nummeret som tilsvarer den vertikale prikkens posisjon
Skjematisk diagram:
For #1: Den vertikale prikken må flyttes til høyre for å bli rund og sentrert. Når du står vendt mot forsiden av maskinen: Skruen nederst til høyre må roteres med klokken. Se bildet nedenfor.
For #2: Den vertikale prikken må flyttes ned til høyre for å bli rund og sentrert. Når du står vendt mot forsiden av maskinen: Skruen nederst til høyre må roteres med klokken for å flytte til høyre. Skruen øverst til venstre må roteres mot klokken for å flytte ned. Se bildet nedenfor.
For #3: Den vertikale prikken må flyttes ned for å bli rund og sentrert. Når du står vendt mot forsiden av maskinen: Skruen øverst til venstre må roteres mot klokken for å flytte ned. Se bildet nedenfor.
For #4: Den vertikale prikken må flyttes ned til venstre for å bli rund og sentrert. Når du står vendt mot forsiden av maskinen: Skruen nederst til venstre må roteres med klokken. Se bildet nedenfor.
For #5: Det vertikale punktet må flyttes til venstre for å bli rundt og sentrert. Når du står vendt mot forsiden av maskinen: Skruen nederst til høyre må roteres mot klokken.. Se bildet nedenfor.
For #6: Det vertikale punktet må flyttes opp til venstre for å bli rundt og sentrert. Når du står vendt mot forsiden av maskinen: Skruen nederst til høyre må roteres mot klokken for å flytte til venstre. Skruen øverst til venstre må roteres med klokken for å flytte opp. Se bildet nedenfor.
For #7: Det vertikale punktet må flyttes opp for å bli rundt og sentrert. Når du står vendt mot forsiden av maskinen: Skruen øverst til venstre må roteres med klokken for å flytte opp. Se bildet nedenfor.
For #8: Det vertikale punktet må flyttes opp til høyre for å bli rundt og sentrert. Når du står vendt mot forsiden av maskinen: Skruen nederst til venstre må roteres mot klokken. Se bildet nedenfor.
Merk:
Senterprikken og prikken nederst til høyre må være runde samtidig.
Senterprikken må være sentrert, men det er akseptabelt at prikken nederst til høyre ikke er sentrert.
Ellers vil den optiske banen anses som ikke justert.
Vurder resultatet og bestem neste handling:
Både nederste høyre og senterpunktet er gode >> Trinn 10
