4-9 Inspeksjon av optisk bane

FLUX Support Team
  • Oppdatert

Beskrivelse

Denne artikkelen vil veilede deg i hvordan du raskt kan kontrollere den optiske banen og avgjøre om den trenger justering.

Trinn 1

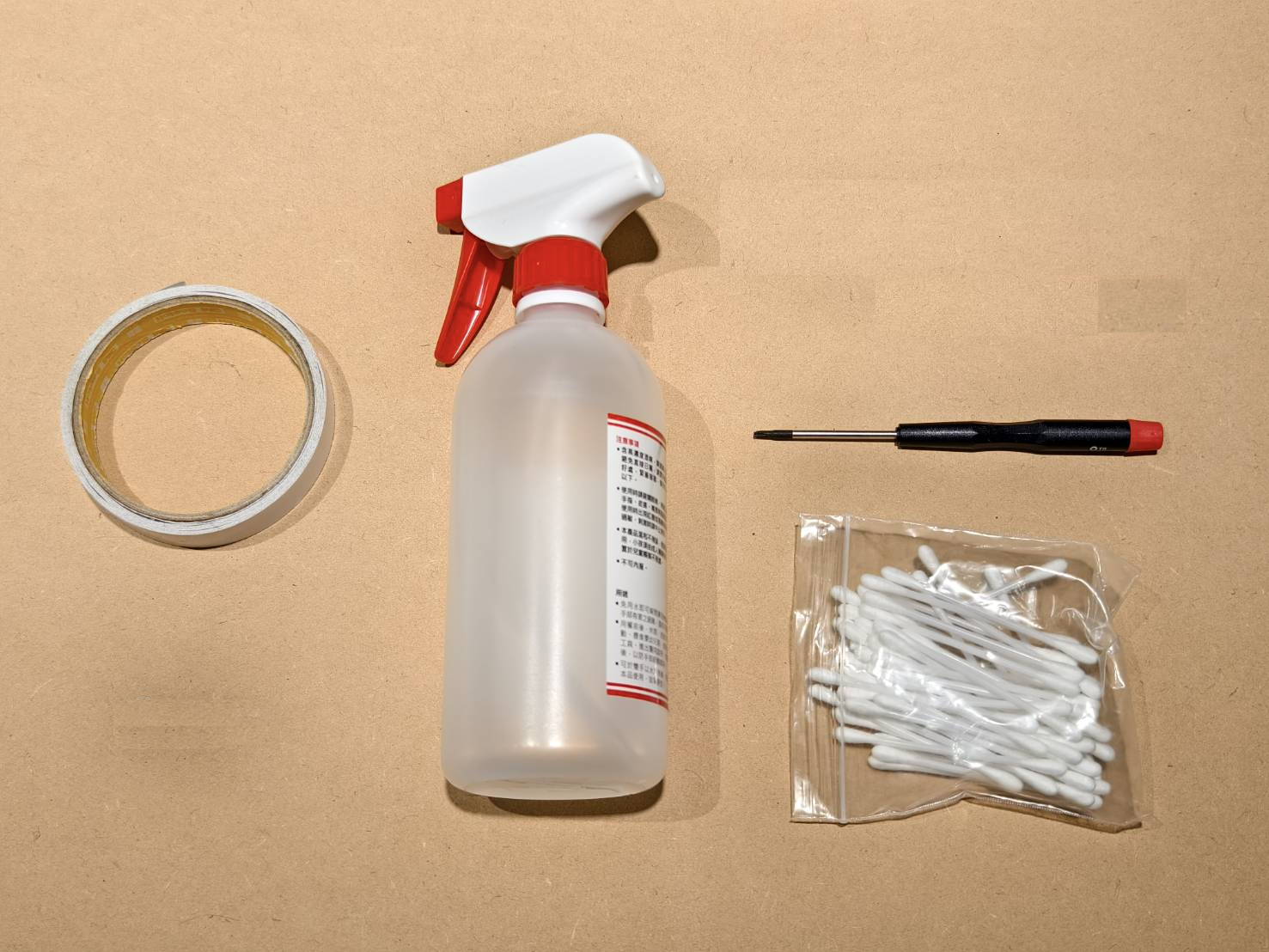

Vennligst klargjør følgende verktøy.

  1. Dobbeltsidig tape
  2. Desinfeksjonsspray / Alkoholspray
  3. T8 Torx-skrutrekker
  4. Bomullspinner

Trinn 2

Vennligst gjør deg kjent med hvordan du trygt lager en puls.

A. Slå på maskinen.
B. Lukk lokket.
C. Gå inn i vedlikeholdsmodus og vent til hjemkjøringsprosessen er fullført.

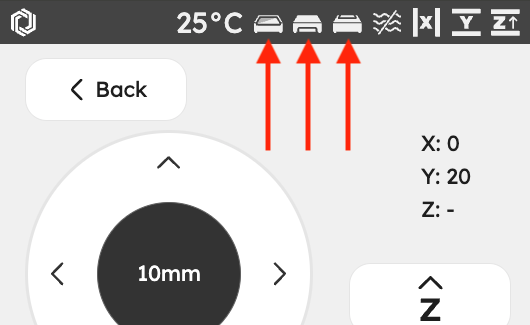

     (Sørg for at dør-, bakdeksel- og bunnikonene viser lukket, ellers vil du ikke kunne lage en puls.)
D. Finn Puls-knappen.
E. Ett trykk = én puls, to trykk = to pulser, og så videre.
⚠︎ Vennligst lag alltid pulser når dørlokket og bakdekselet er lukket.

Trinn 3

  • Vennligst sørg for at metallbakdekselet er montert etter rengjøring av det 1. speilet.

Trinn 4

Vi vil utføre en rask kontroll ved hjelp av tape og pulser for å se den faktiske CO2-laserbanen med utgangspunkt fra midten av arbeidsflaten.

Trinnoversikt - Senter

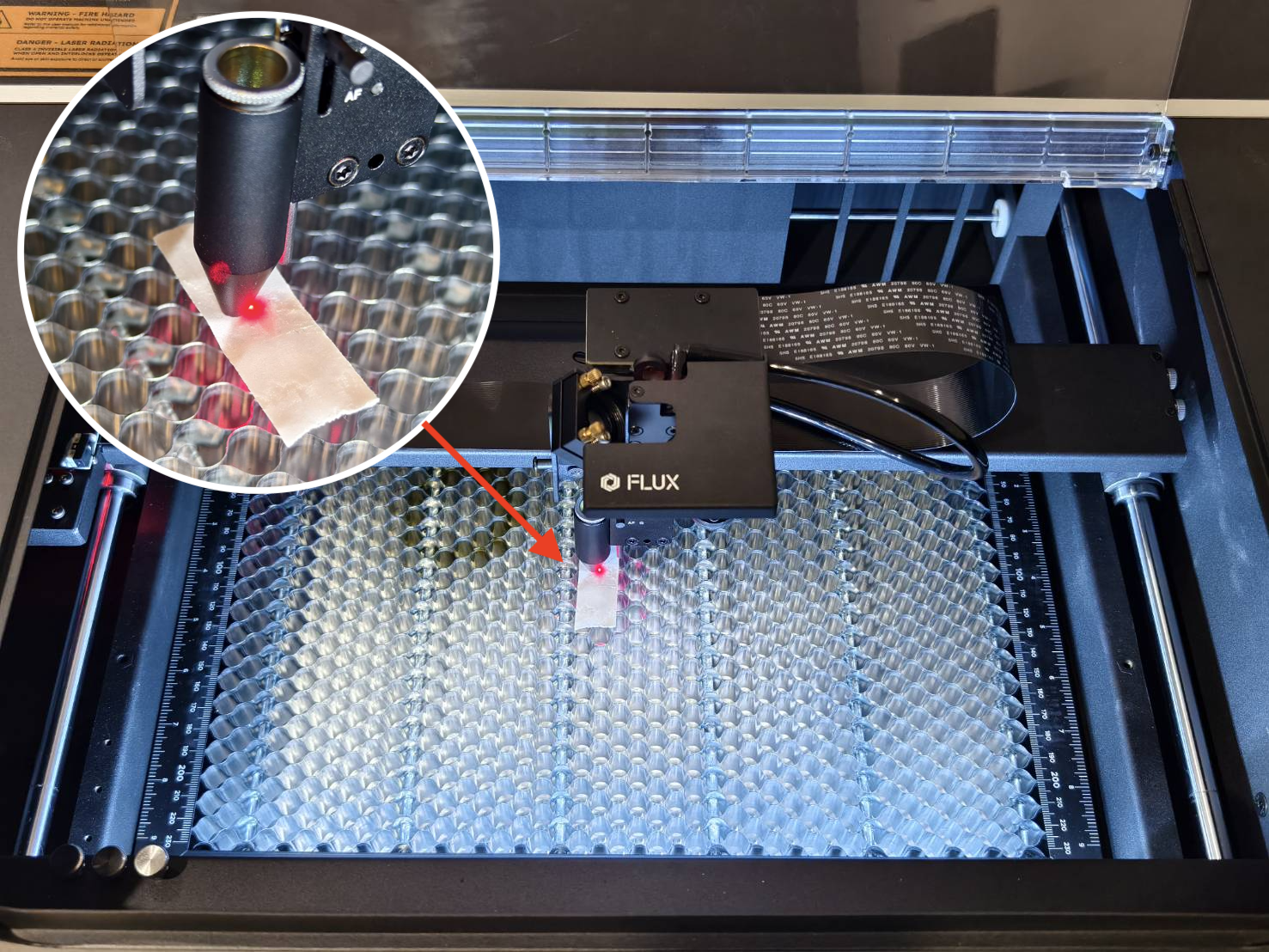

  • Plasser ett lag med tape på dysespissen, flytt laserhodet til midten av arbeidsflaten, lukk døren, og avfyr én puls.


  • Demonstrasjon

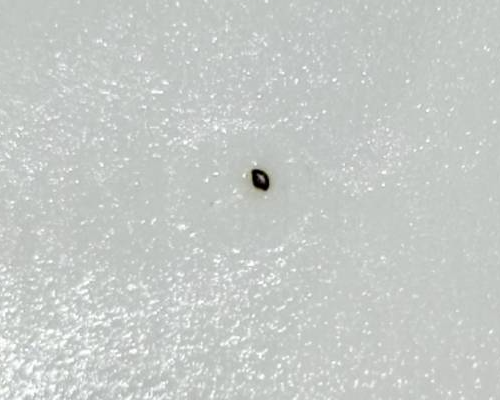

  • Fjern tapen og sjekk om prikken er rund.

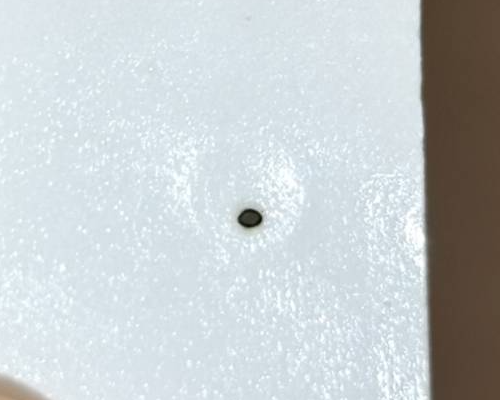

    Godt eksempel
    (Rund og sentrert)

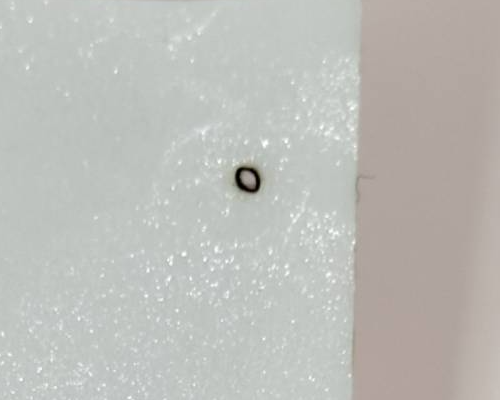

    Akseptabelt eksempel
    (Rund, men litt utenfor sentrum)

    Dårlig eksempel (ikke rund eller ikke sentrert)



Vurder resultatet ditt og neste handling:

  • Godt eller akseptabelt resultat >> Trinn 5

Trinn 5

Vi vil sjekke den siste posisjonen ved hjelp av tape og pulser for å se den faktiske CO2-laserbanen i nedre høyre hjørne av arbeidsflaten.

Stegoversikt - Nedre høyre

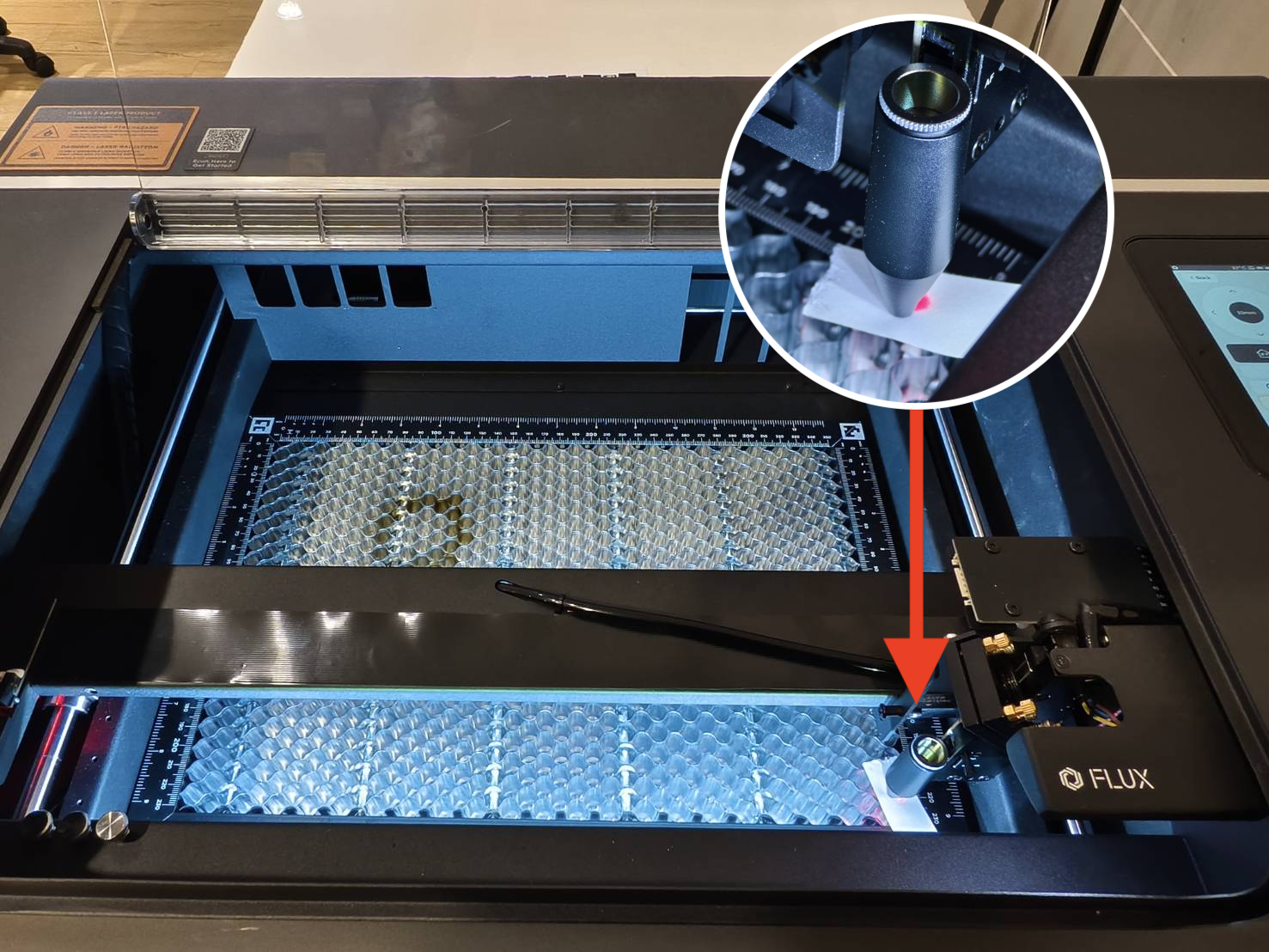

  • Plasser ett lag med tape på dysespissen, flytt laserhodet til nedre høyre hjørne av arbeidsflaten, lukk døren og avfyr én puls.



  • Demonstrasjon

  • Fjern tapen og sjekk om prikken er rund.

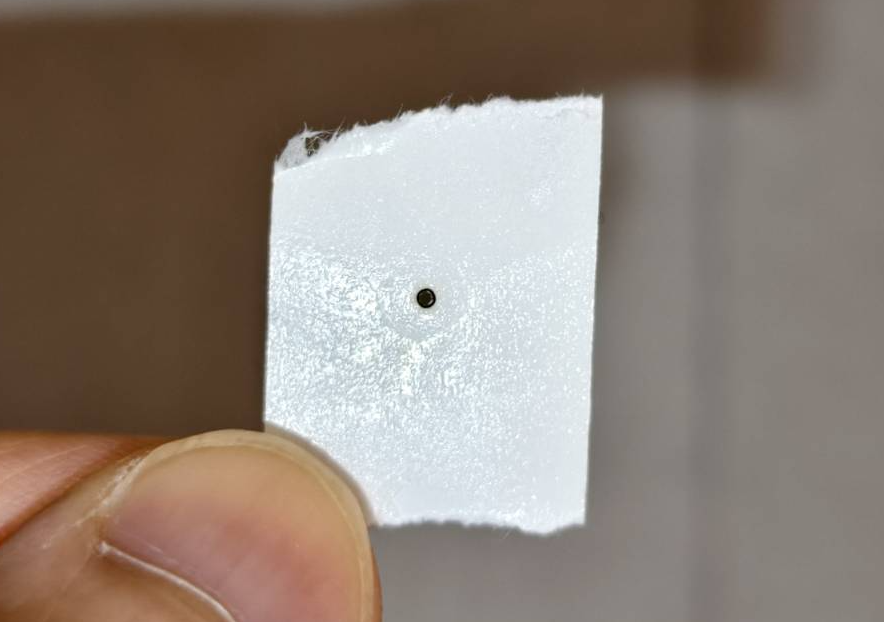

    Godt eksempel
    (Rund og sentrert)

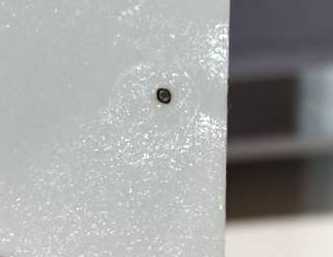

    Akseptabelt eksempel
    (Rund, men litt utenfor sentrum)

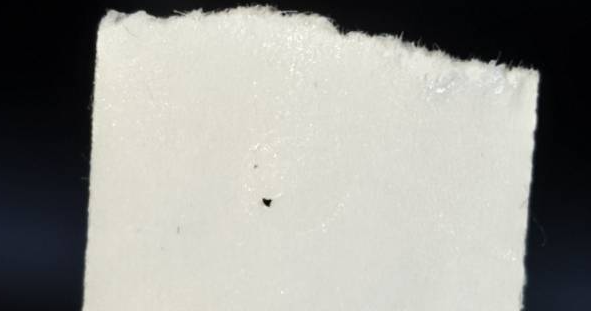

    Dårlig eksempel (ikke rund eller ikke sentrert)



Vurder resultatet ditt og neste handling:

  • Godt eller akseptabelt resultat >> Den optiske banen er i orden!

#END
