Beskrivelse

Denne veiledningen forklarer hvordan du konfigurerer LightBurn for FLUX HEXA RF, kobler til det innebygde USB-kameraet, kalibrerer kameralinsen med LightBurn AprilTags-mønsteret, og justerer kameraforhåndsvisningen med maskinens arbeidsområde.

Prosedyren og verdiene nedenfor ble verifisert med LightBurn Pro 2.1.03. Menynavn kan variere noe i andre LightBurn-versjoner.

Viktig: Fullfør enhetsoppsettet før kamerakalibrering. Hold kalibreringsmønsteret flatt, sørg for at hver AprilTag er fullt synlig, og bruk IP-adressen som vises på din egen HEXA RF. IP-adressen 192.168.1.247 som vises i denne veiledningen er kun et eksempel fra testmaskinen.

Trinn 1

Klargjør maskinen, datamaskinen og materialene

Før du åpner kalibreringsveiviseren, klargjør følgende:

En datamaskin med LightBurn installert.
En nettverkstilkobling til HEXA RF og en USB-tilkobling til HEXA RF-kameraet.
Et utskrevet LightBurn AprilTags linsekalibrerings-mønster. Skriv det ut i 100 % skala uten tilpasning eller endring av størrelse.
(Du vil bli veiledet til å skrive ut AprilTags linsekalibrerings-mønster i trinnene.)
Fire flate, lysfargede 3 mm treplater for justering av arbeidsområdet.
Fastvareversjonen til HEXA RF er v6.5.0 eller nyere.

Trinn 2

Opprett en ny HEXA RF-enhet i LightBurn

Åpne LightBurn. I Laser -panelet, klikk på Enheter, og velg deretter alternativet for å opprette en enhet manuelt. Når veiviseren for ny enhet spør etter kontrolleren, velg GRBL og klikk Neste.

Trinn 3

Velg nettverkstilkoblingsmetode

For GRBL-tilkoblingsmetoden, velg Ethernet eller Wifi/TCP. Klikk Neste.

Bekreft at datamaskinen og HEXA RF er på samme nettverk før du fortsetter.

Trinn 4

Skriv inn HEXA RF IP-adressen

Finn IP-adressen til HEXA på berøringsskjermen.
(Hvis maskinen din ikke har opprettet en WIFI-tilkobling, vennligst se denne article for å sette opp en tilkobling.)

Skriv inn gjeldende IP-adresse for din HEXA RF, og klikk deretter Neste. Finn maskinens IP-adresse på HEXA RF sin nettverksinformasjonsskjerm.

Testmaskinen som ble brukt 192.168.1.247. Dette er kun et eksempel; skriv inn adressen som er tildelt din egen maskin.

Trinn 5

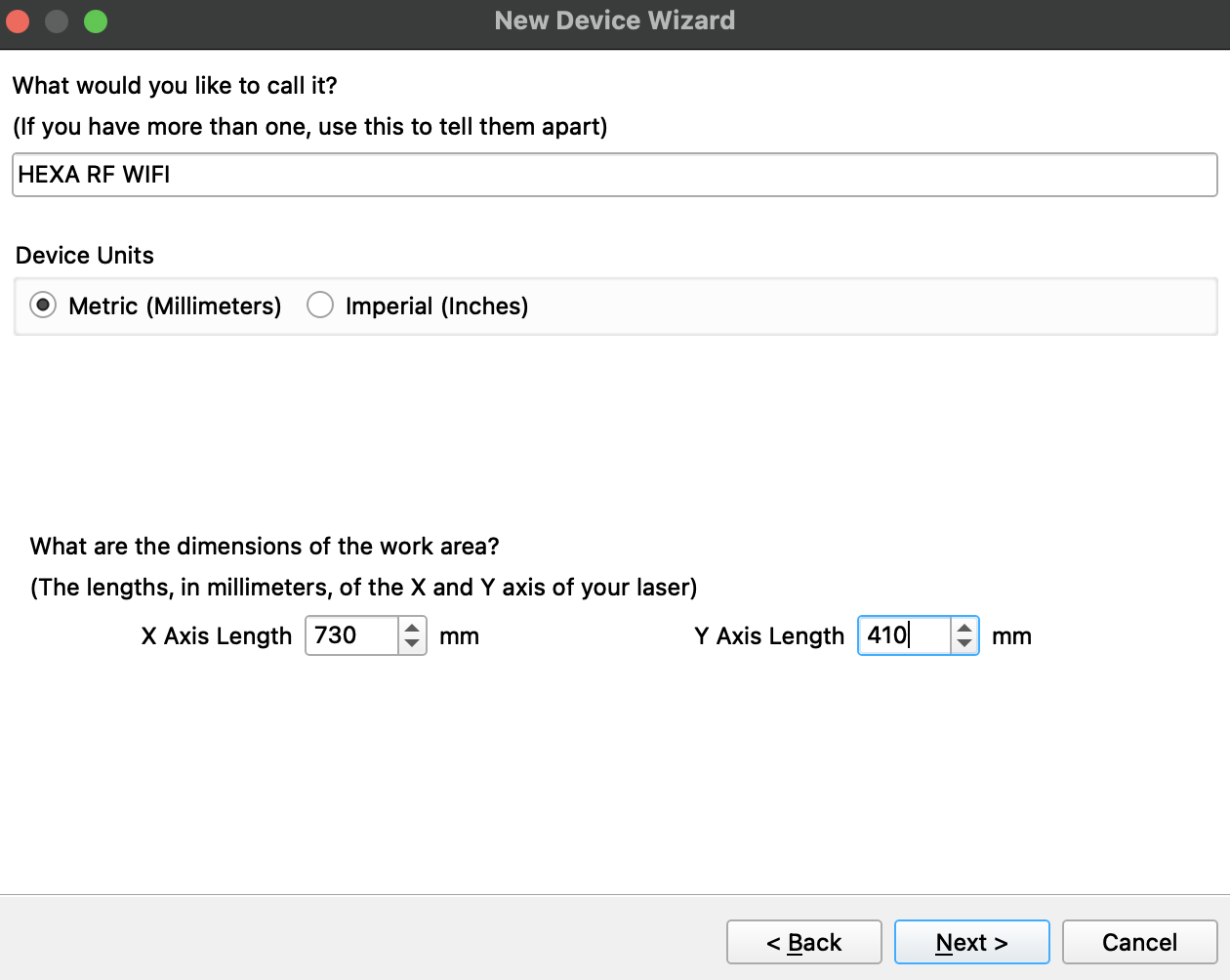

Angi enhetsnavn og arbeidsområdestørrelse

Skriv inn et gjenkjennelig enhetsnavn, for eksempel HEXA RF Wifi. Velg Millimeter og angi arbeidsområdet til:

X-akselengde: 730 mm
Y-akselengde: 410 mm

Klikk Neste.

Trinn 6

Angi maskinens nullpunkt og fullfør enhetsoppsettet

Velg det bakre venstre hjørnet som maskinens origo. Gjennomgå sammendraget og bekreft følgende verdier:

Kontroller: GRBL
Tilkobling: Ethernet eller Wifi/TCP
Arbeidsområde: 730 x 410 mm
Origo: bakre venstre
IP-adresse: gjeldende IP-adresse for din HEXA RF

Klikk Fullfør. Åpne Enhetsinnstillinger en gang til for å bekrefte at verdiene ble lagret korrekt.

Trinn 7

Bekreft maskintilkobling og koordinatmodus

Velg den nye HEXA RF-enheten i Laser-panelet. Åpne Flytt panelet og klikk Hjem for å bekrefte at LightBurn kan kommunisere med maskinen.

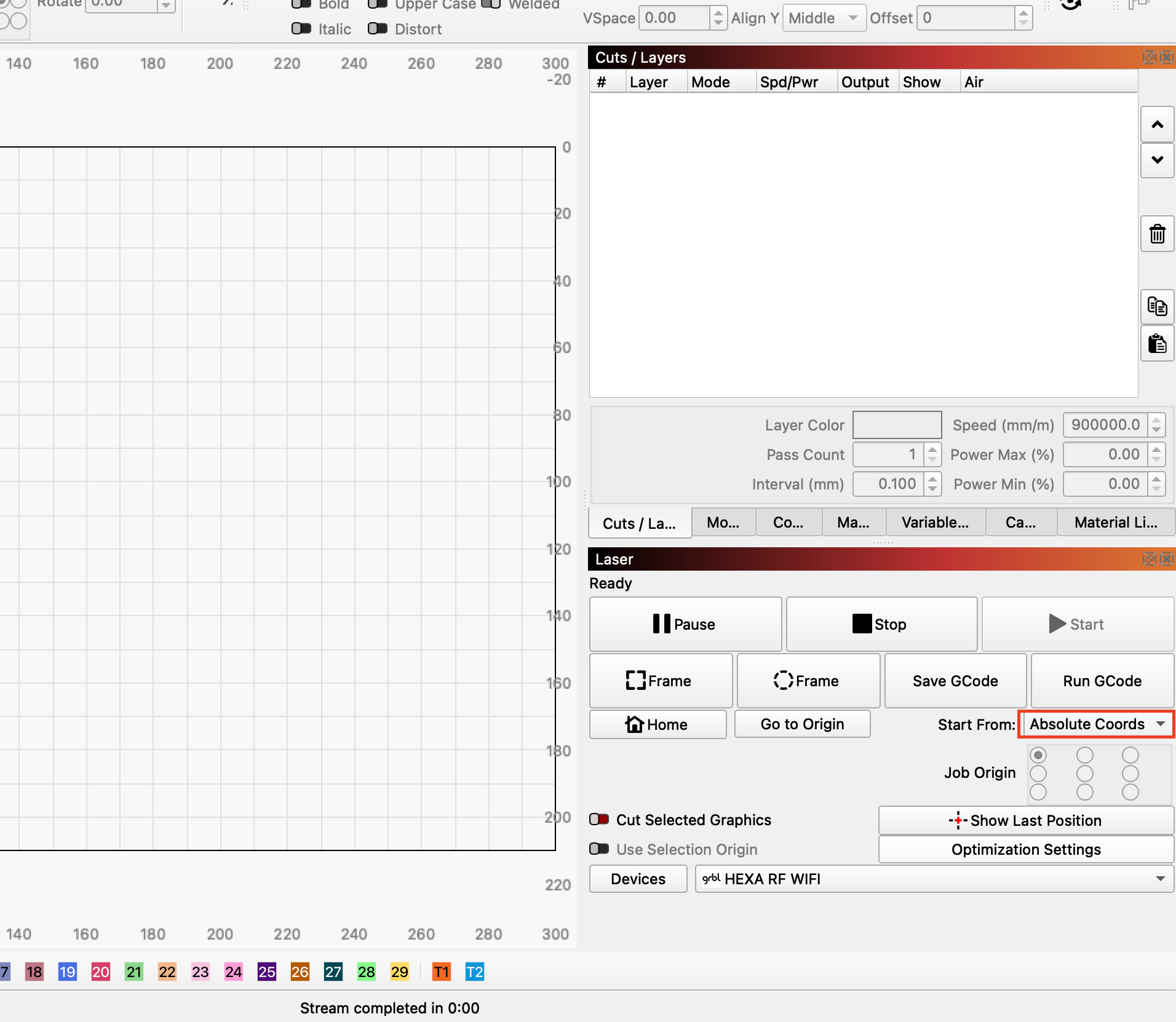

I LightBurn-hovedvinduet, sett Start fra to Absolutte koordinater.

Før kamerakalibrering, kjør maskinen til hjemmeposisjon og flytt Z-aksen til hjemme-/nullposisjon.

Trinn 8

Åpne veiviseren for kameraoppsett

Koble HEXA RF til datamaskinen med USB-A til USB-B-kabel.
(USB-B-siden er for maskinen og USB-A-siden er for datamaskinen.)

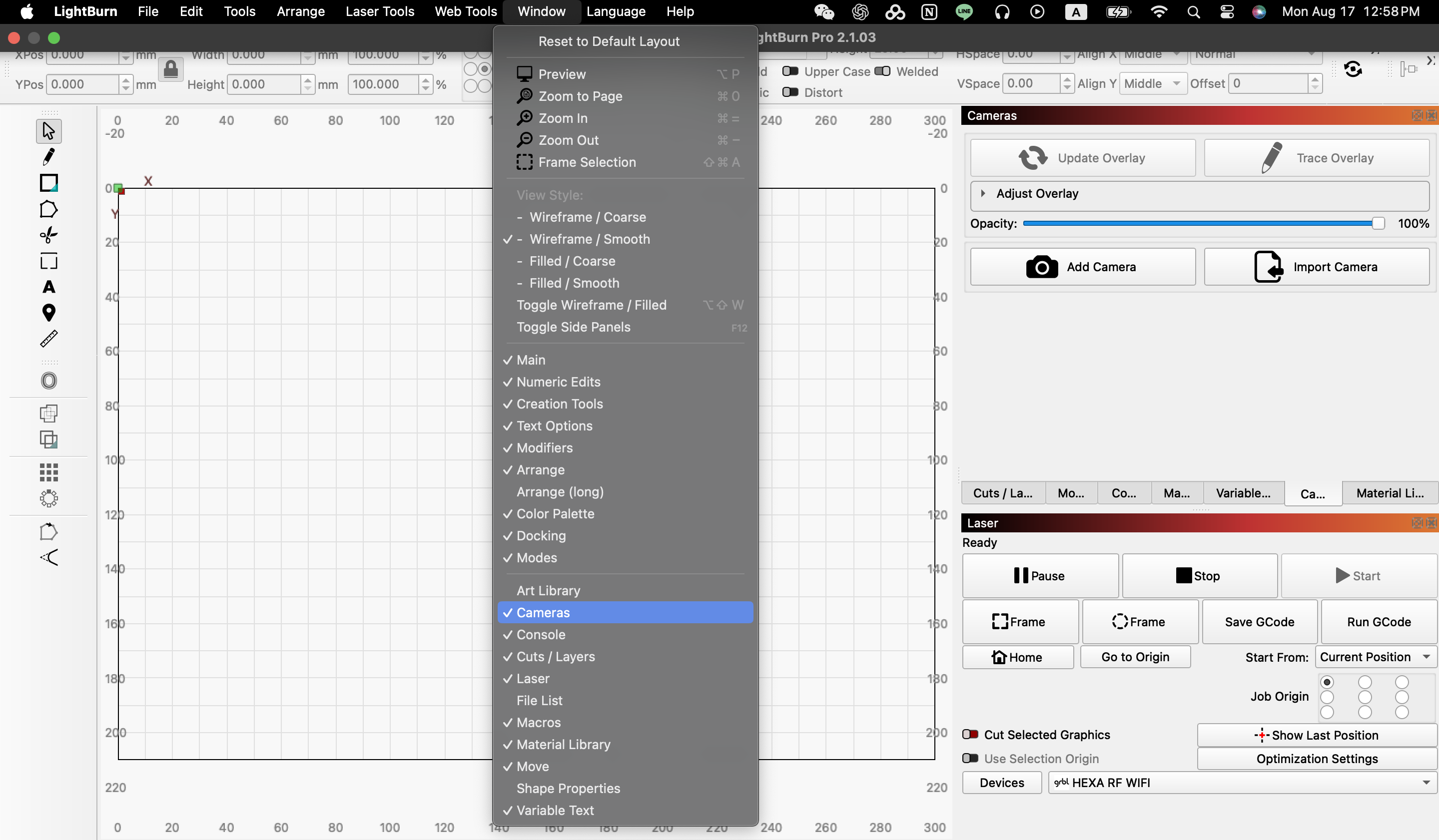

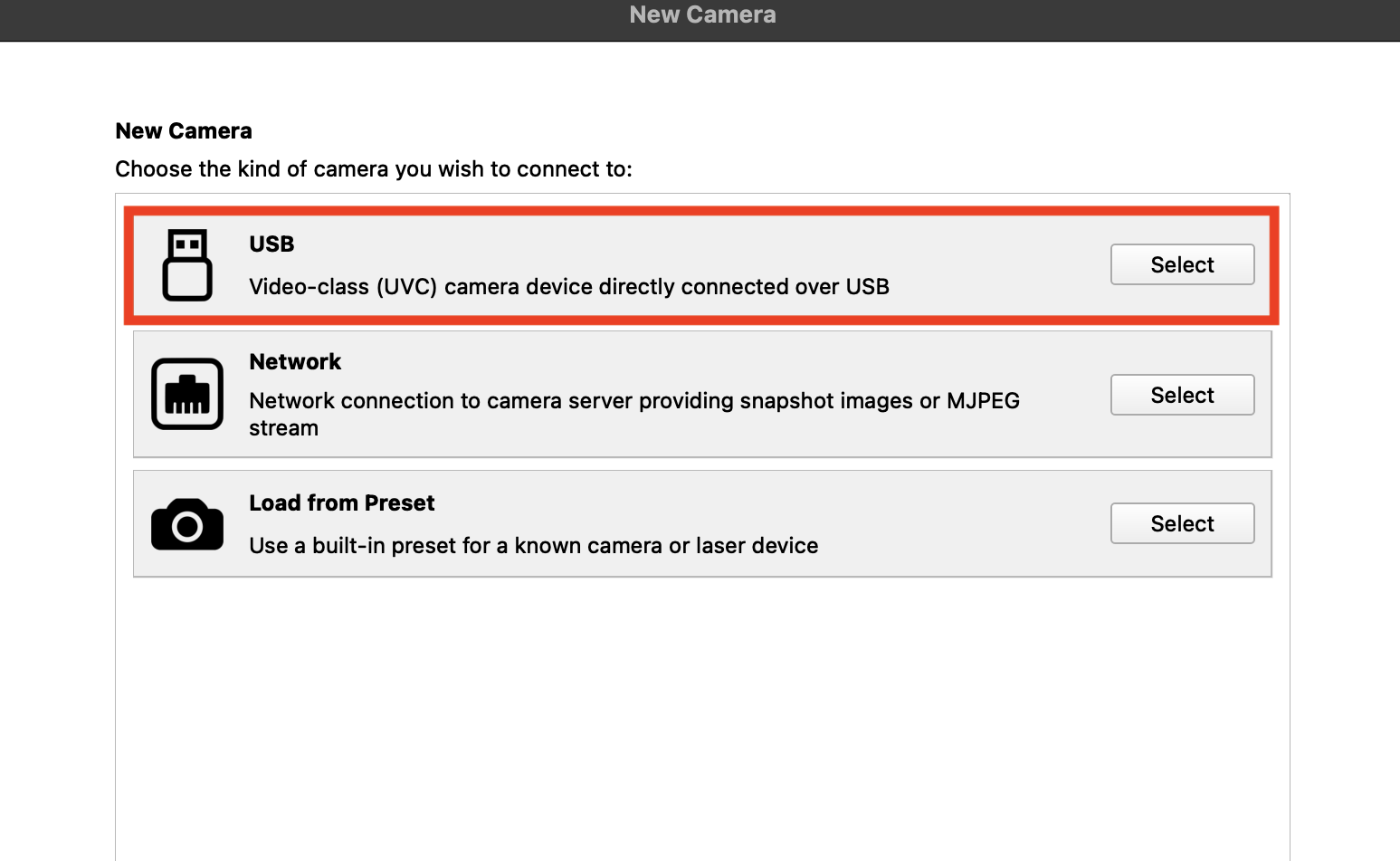

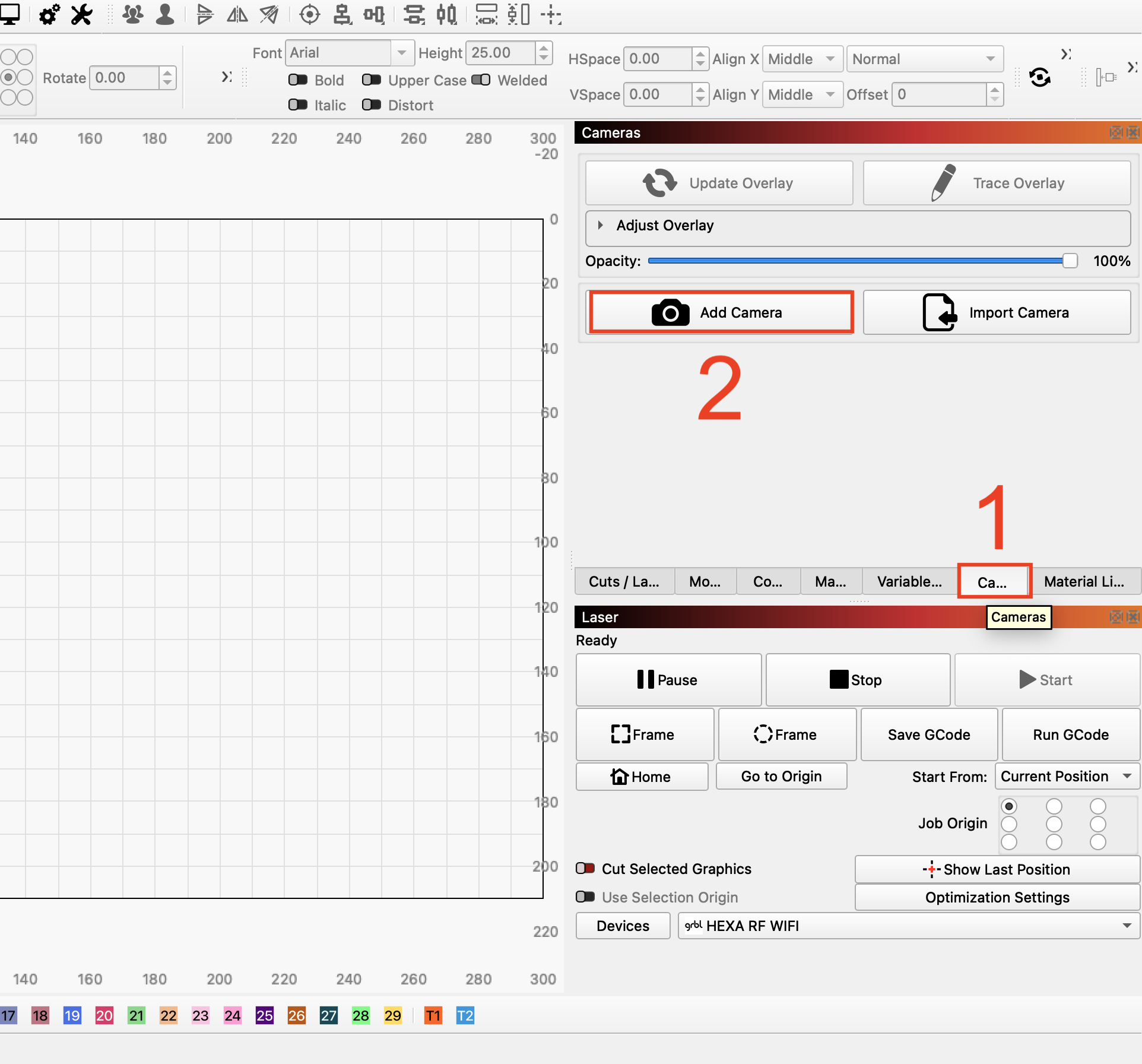

I Kamera panelet på høyre side av LightBurn, klikk Legg til kamera. Velg USB som tilkoblingsmetode.

Trinn 9

Velg HEXA RF USB-kameraet

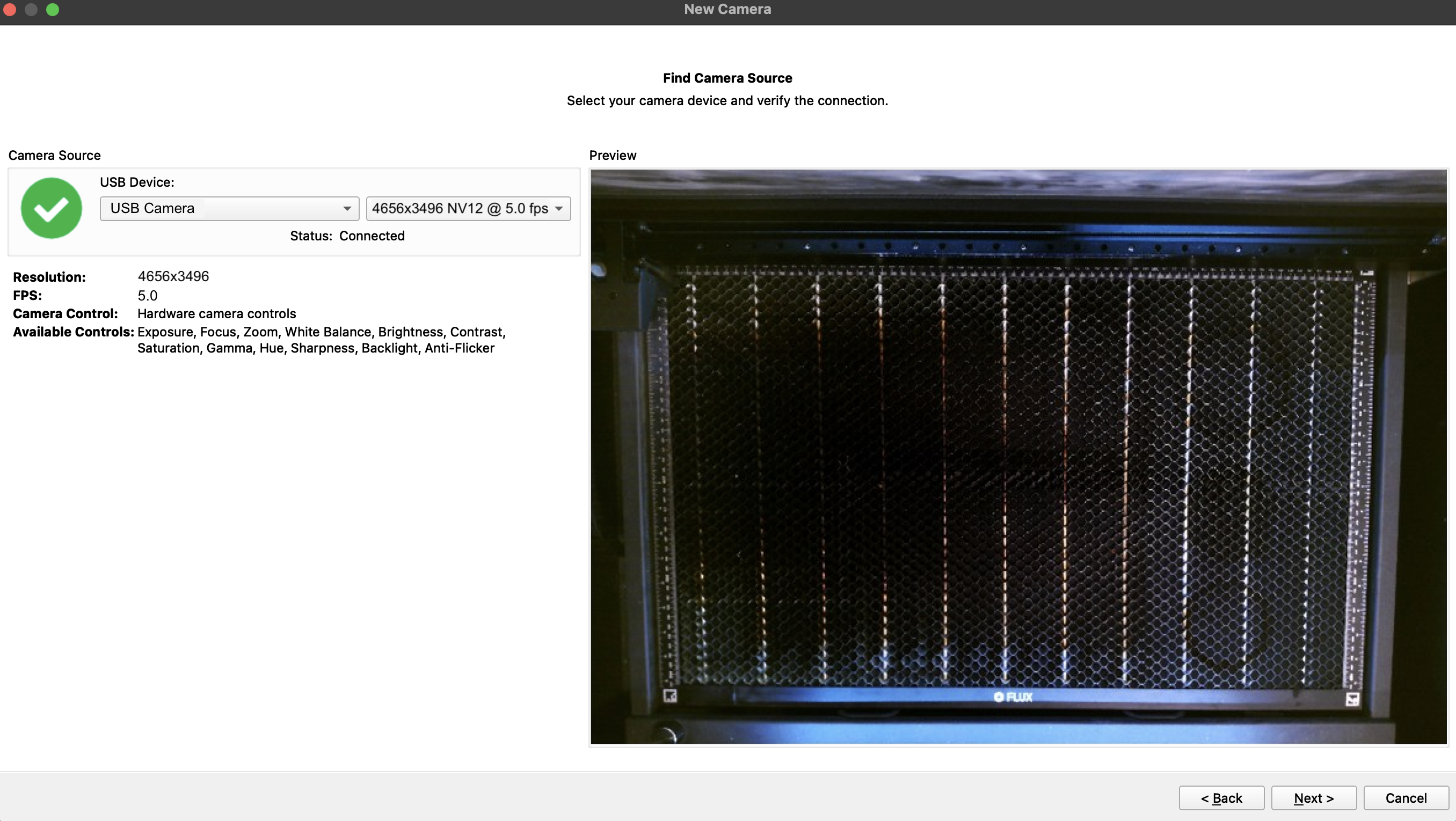

Velg USB-kamera som kamerakilde. Velg følgende videomodus når tilgjengelig:

Oppløsning: 4656 x 3496
Format: NV12
Bildefrekvens: 5.0 fps

Bekreft at forhåndsvisningen viser hele HEXA RF-arbeidsområdet og at bildet er stabilt. LightBurn kan tilby kontroller for eksponering, fokus, hvitbalanse, kontrast, fargetone og bakgrunnsbelysning.

Trinn 10

Start en ny linsekalibrering

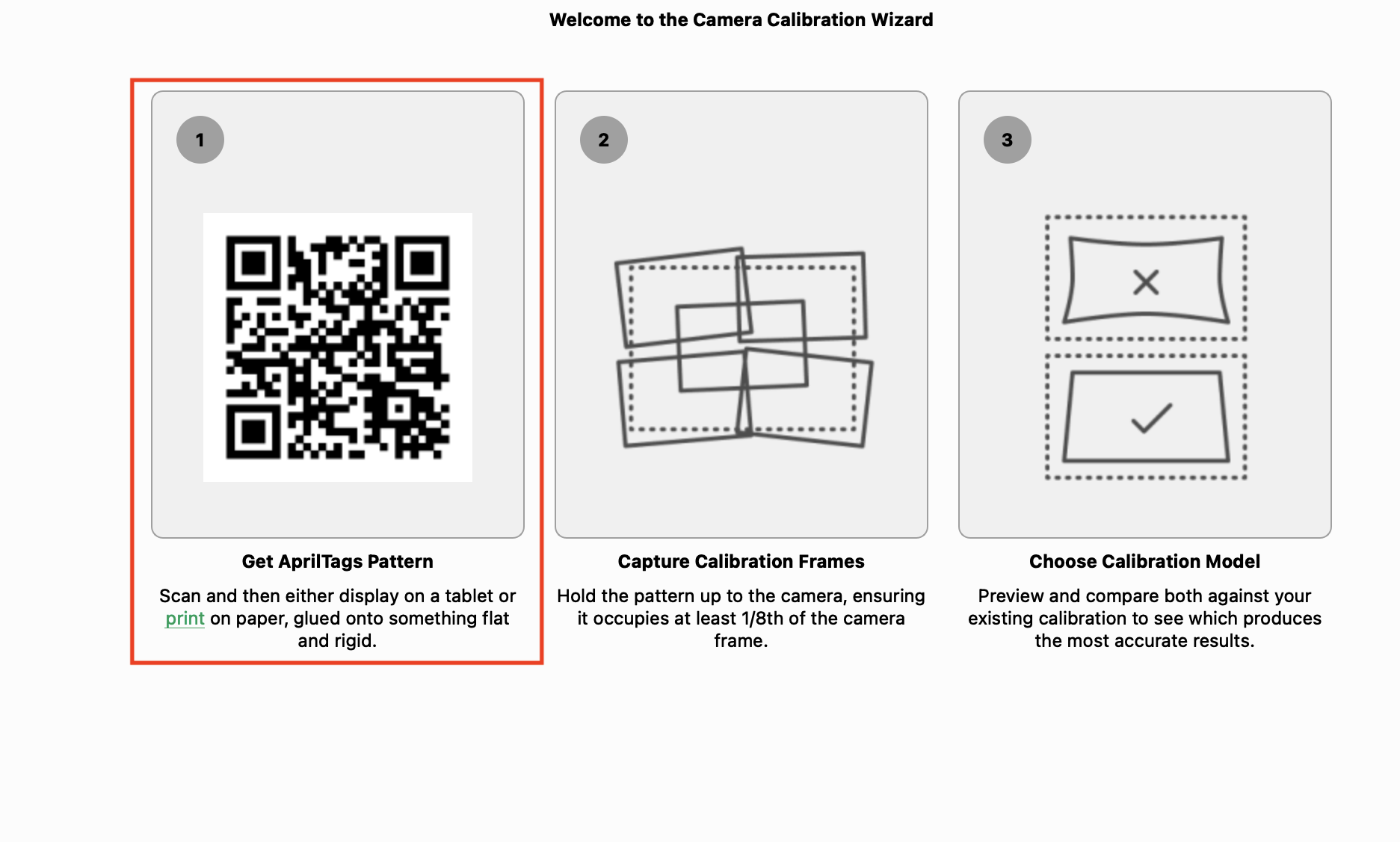

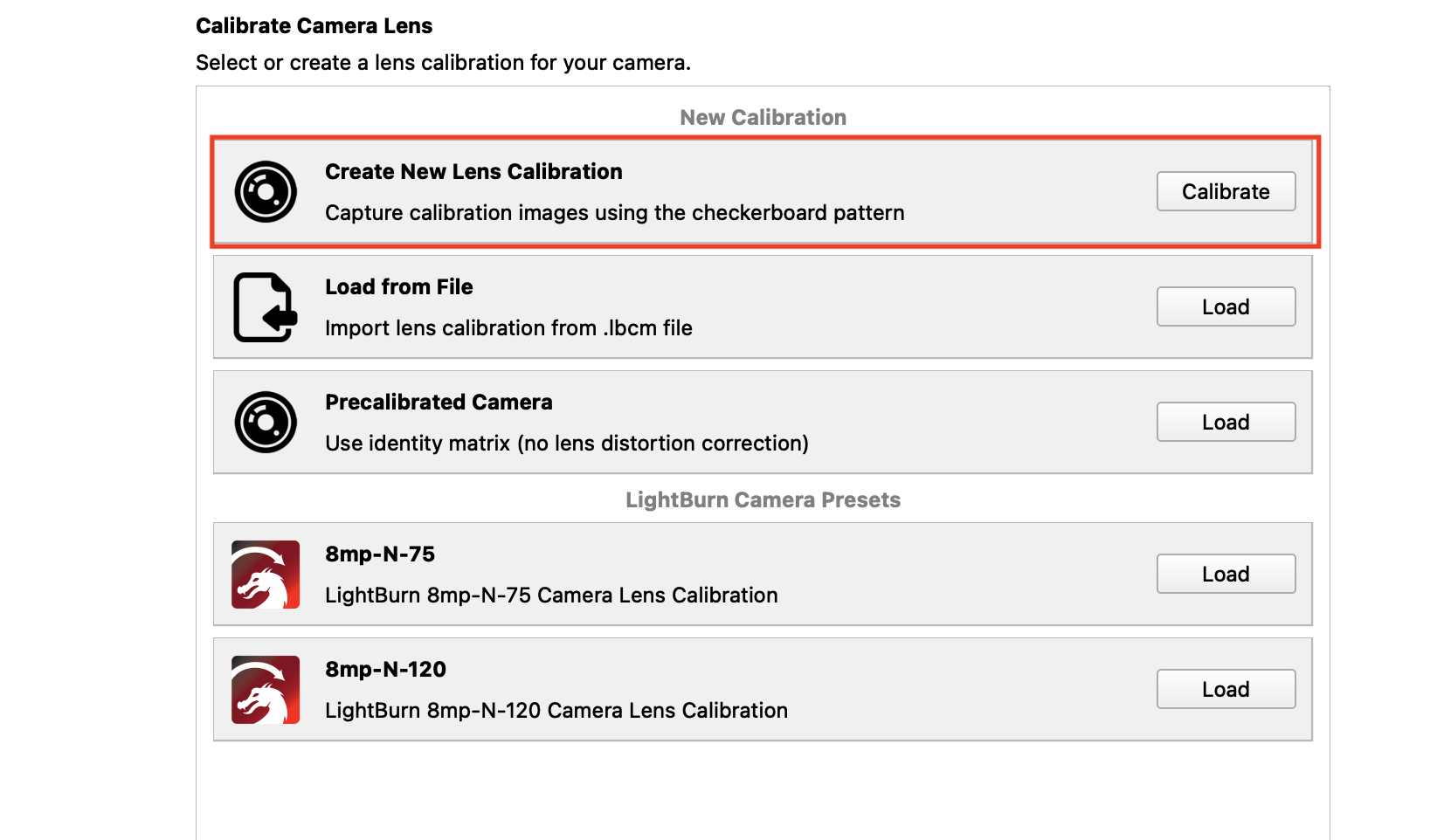

I veiviseren for kameraoppsett, velg Opprett en ny linsekalibrering. Last ned AprilTags-kalibreringsmønsteret fra LightBurn, og skriv det ut i 100 % skala på et flatt ark.

Ikke beskjær, strekk eller skaler mønsteret. Et forvrengt utskrift vil redusere kalibreringsnøyaktigheten.

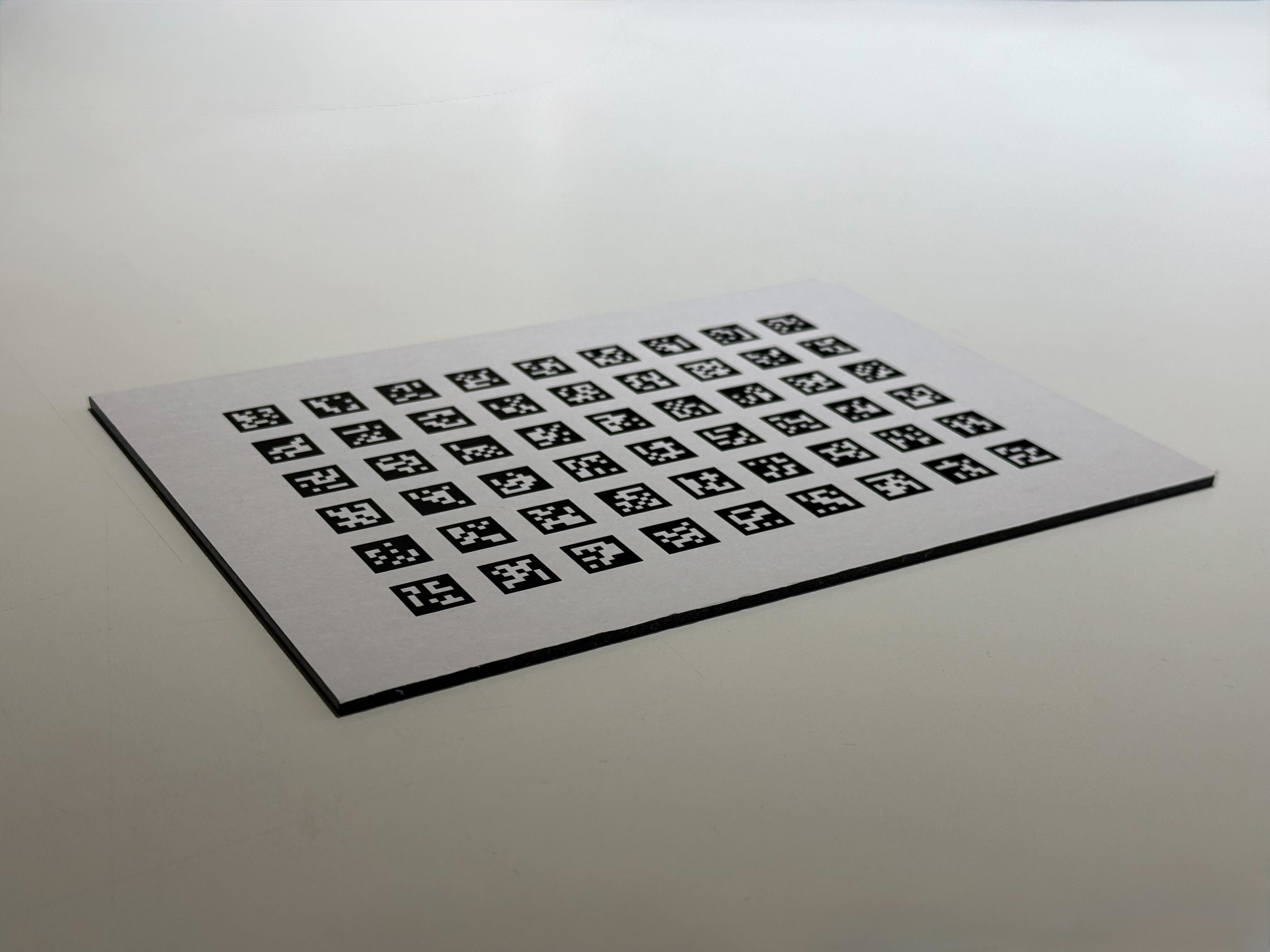

Det anbefales sterkt å feste det utskrevne mønsteret til et 3 mm A4-materiale som tre eller akryl for å sikre at det er så flatt som mulig når det plasseres i maskinen.

Trinn 11

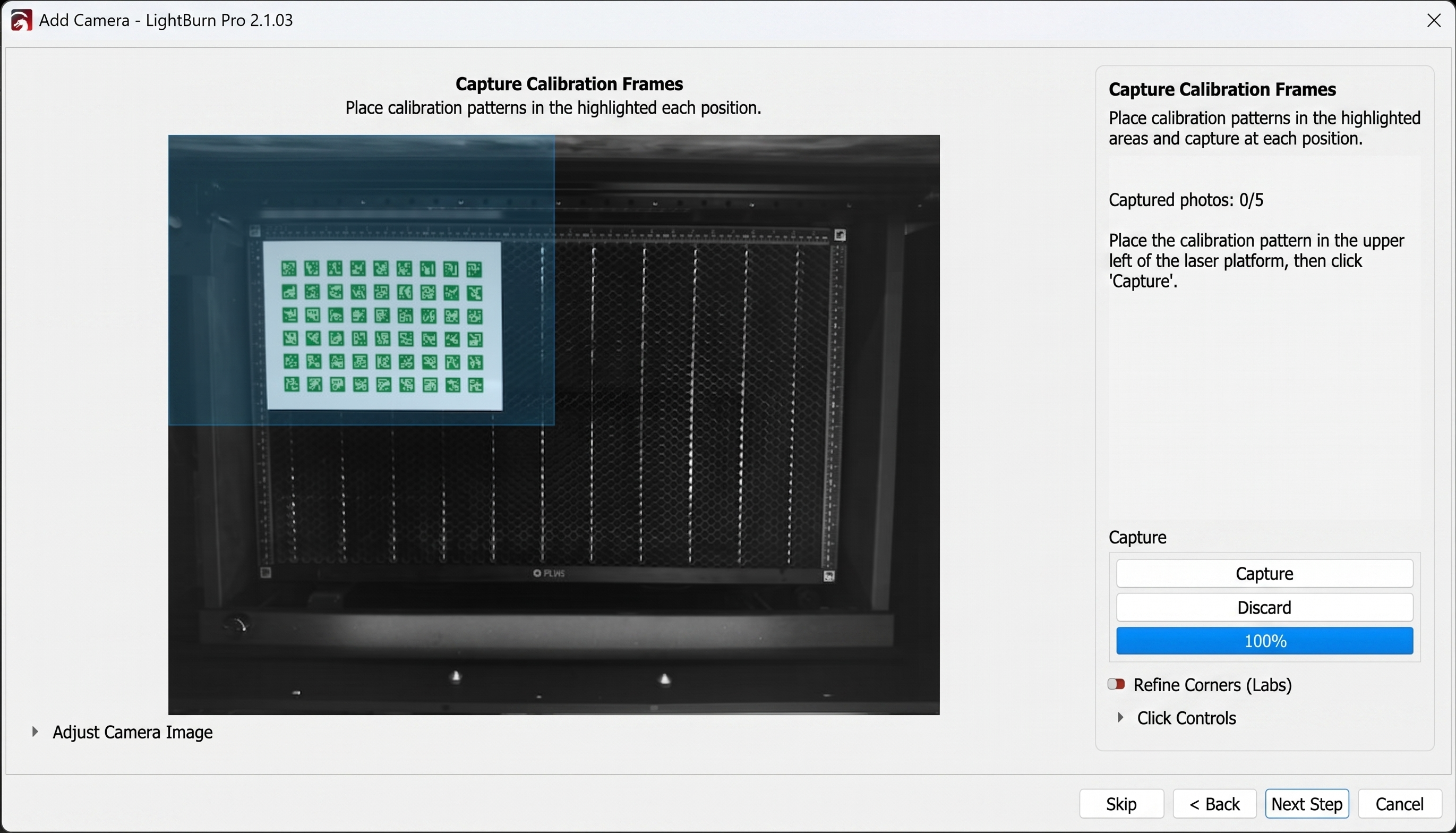

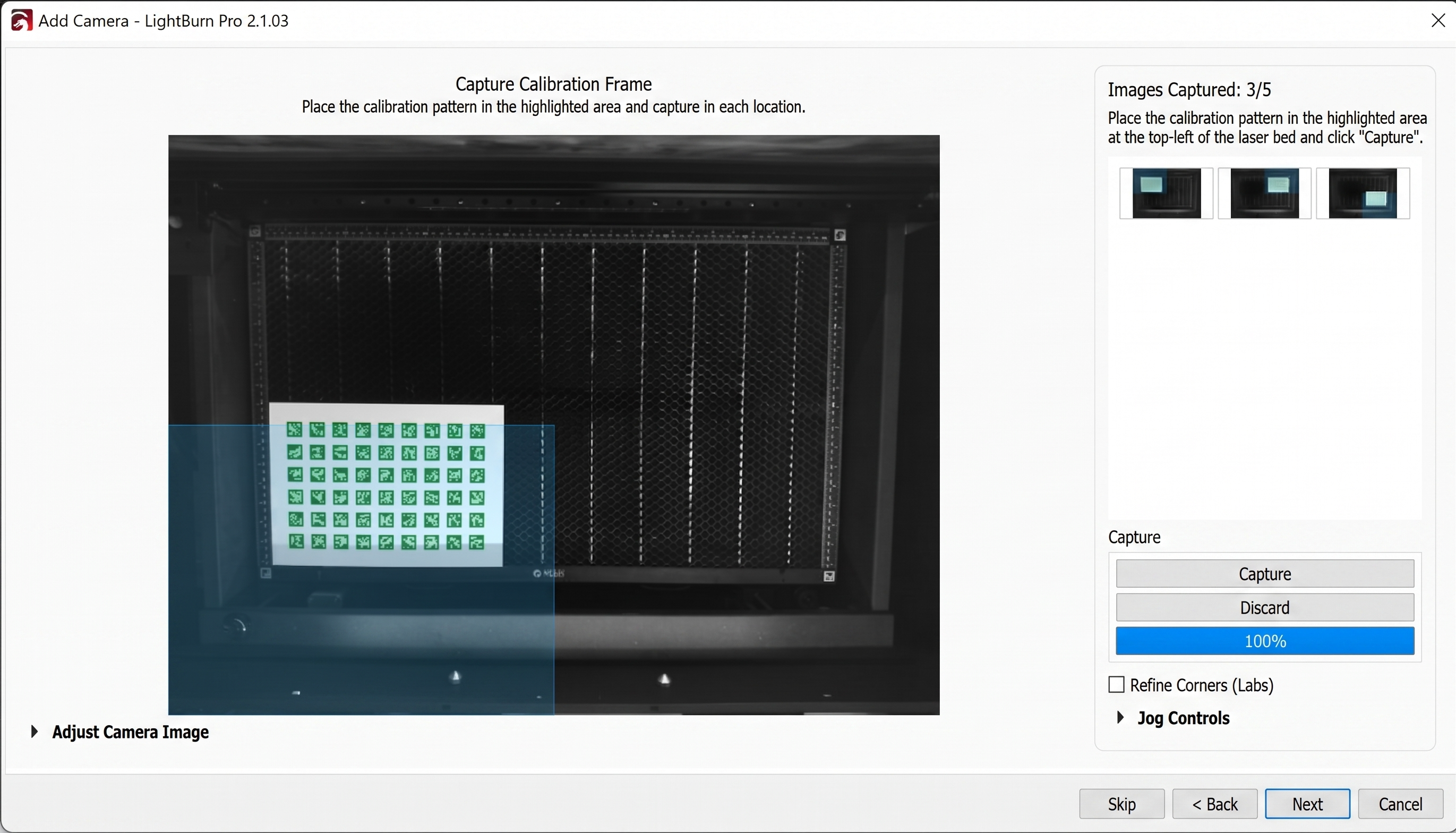

Ta bilde av AprilTags-mønsteret øverst til venstre

Åpne HEXA RF-lokket. Plasser eller hold det utskrevne AprilTags-mønsteret i øvre venstre opptaksområdet vist av LightBurn.

Hold arket flatt og omtrent parallelt med kameraet. Sørg for at alle fire ytre hjørner og hver tagg er innenfor det markerte opptaksområdet. Klikk Ta bilde først når hele mønsteret er gjenkjent.

Trinn 12

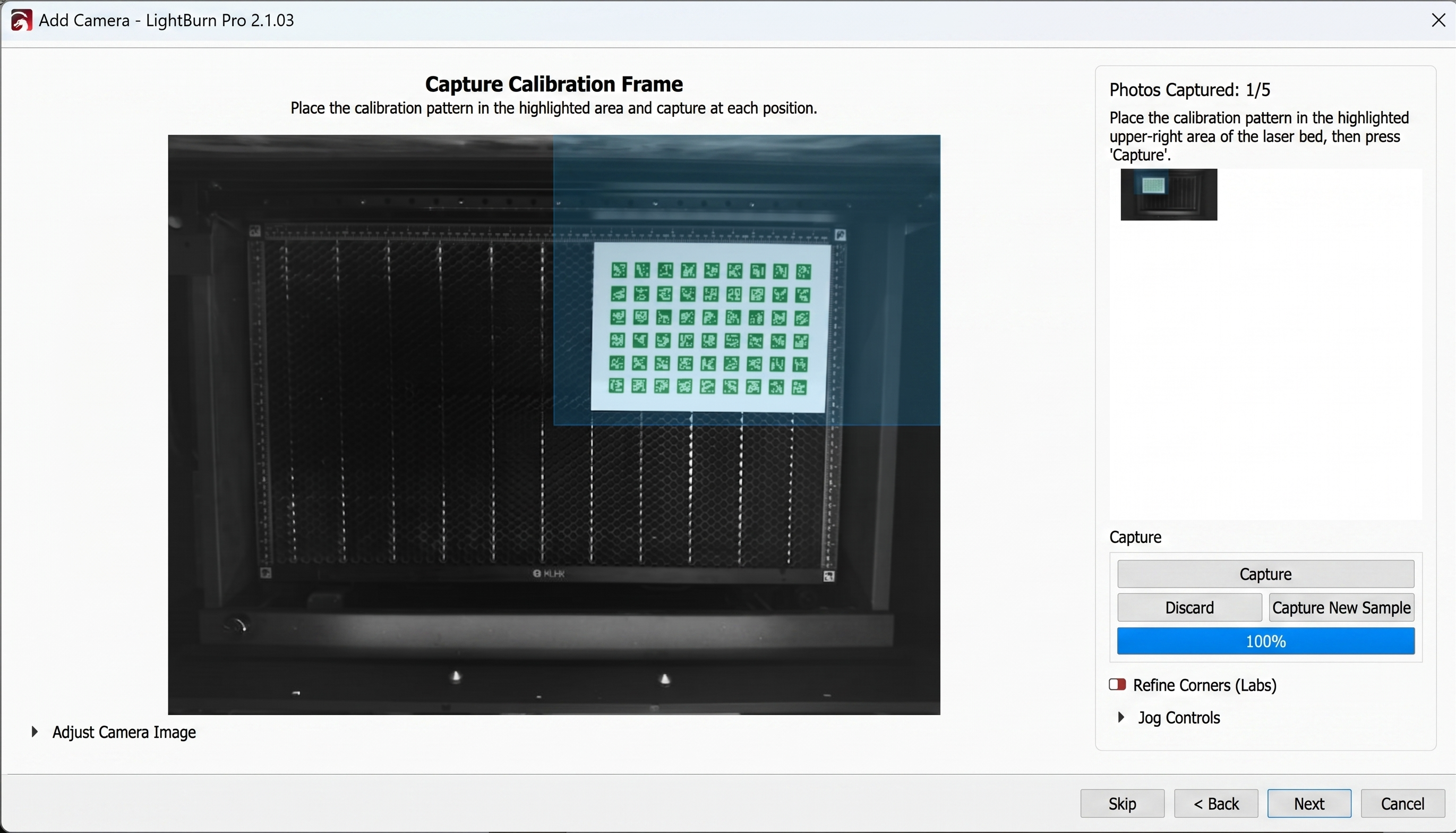

Ta bilde av AprilTags-mønsteret øverst til høyre

Flytt det samme mønsteret til øverst til høyre opptaksområdet. Hold mønsteret flatt, unngå gjenskinn, og sørg for at ingen tagg er kuttet av kanten på kameravisningen. Klikk Ta bilde.

Trinn 13

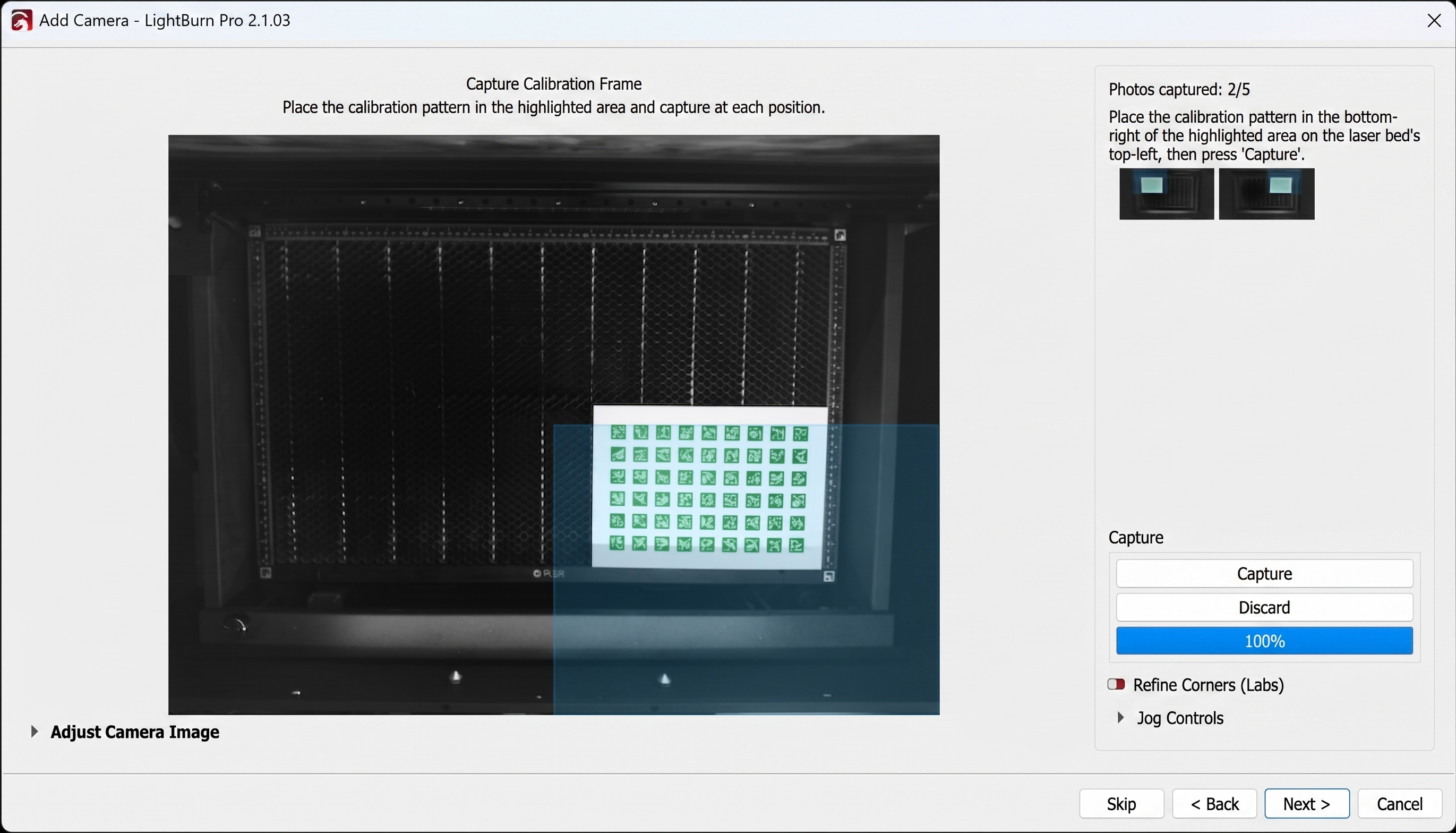

Ta bilde av AprilTags-mønsteret nederst til høyre

Flytt mønsteret til nederst til høyre opptaksområdet. Bekreft at hele mønsteret er synlig og skarpt fokusert, og klikk deretter Ta bilde.

Trinn 14

Ta bilde av AprilTags-mønsteret nederst til venstre

Flytt mønsteret til nederst til venstre opptaksområdet. Hold alle tagger synlige og klikk Ta bilde.

Trinn 15

Ta bilde av AprilTags-mønsteret i midten

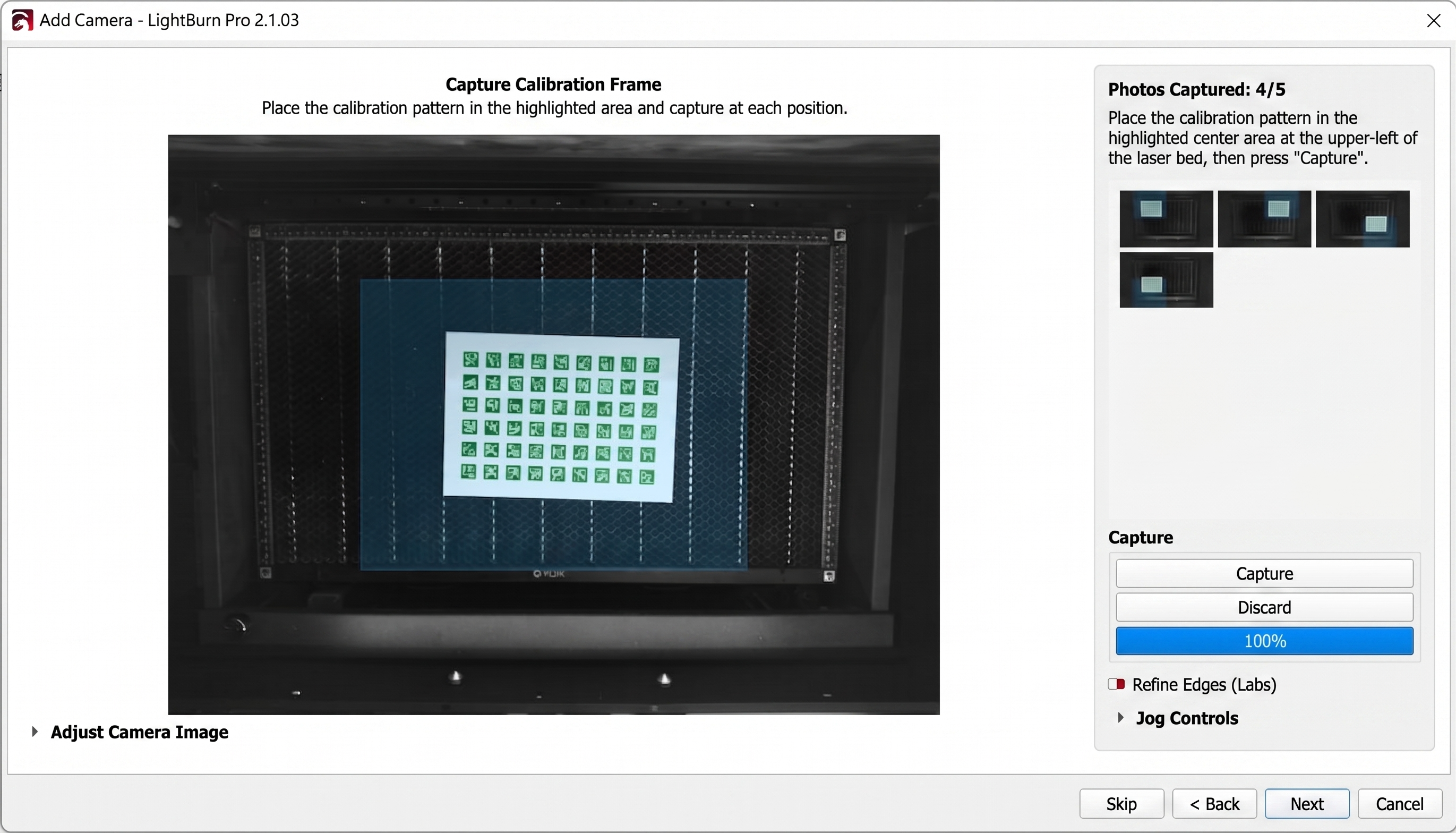

Plasser mønsteret i midten av arbeidsområdet og ta det femte bildet. Bekreft at LightBurn viser fem fullførte opptak før du fortsetter.

Hvis et opptak er uskarpt, beskåret, overeksponert eller påvirket av gjenskinn, ta det opptaket på nytt før du velger en kalibreringsmodell.

Trinn 16

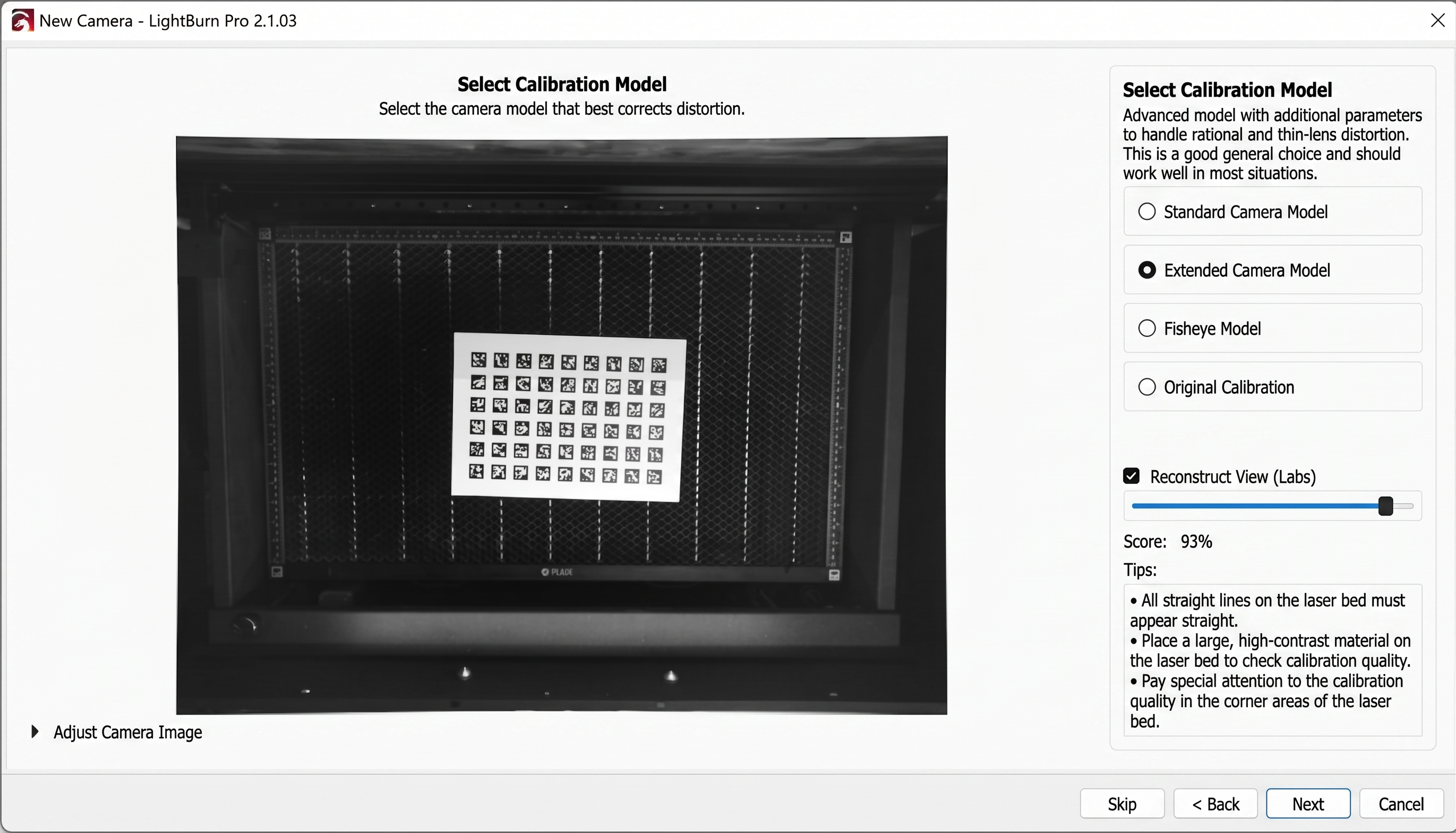

Velg og verifiser linsekalibreringsmodellen

Fortsett til skjermbildet for valg av kalibreringsmodell. Velg modellen som anbefales av LightBurn for de innfangede bildene, og gjennomgå poengsummen.

En poengsum på 85 % eller høyere anbefales.
HEXA RF-testen oppnådde 93 %.

Inspiser også den korrigerte forhåndsvisningen. Bildekantene og AprilTags-mønsteret skal være fullstendige og skal ikke vise tydelig forvrengning. Hvis poengsummen er under 85 %, kjør Z-aksen til hjemposisjon igjen, flat ut mønsteret, forbedre belysningen, fjern gjenskinn, og gjenta de fem opptakene.

Klikk Fullfør etter at linsekalibreringen er bestått.

Trinn 17

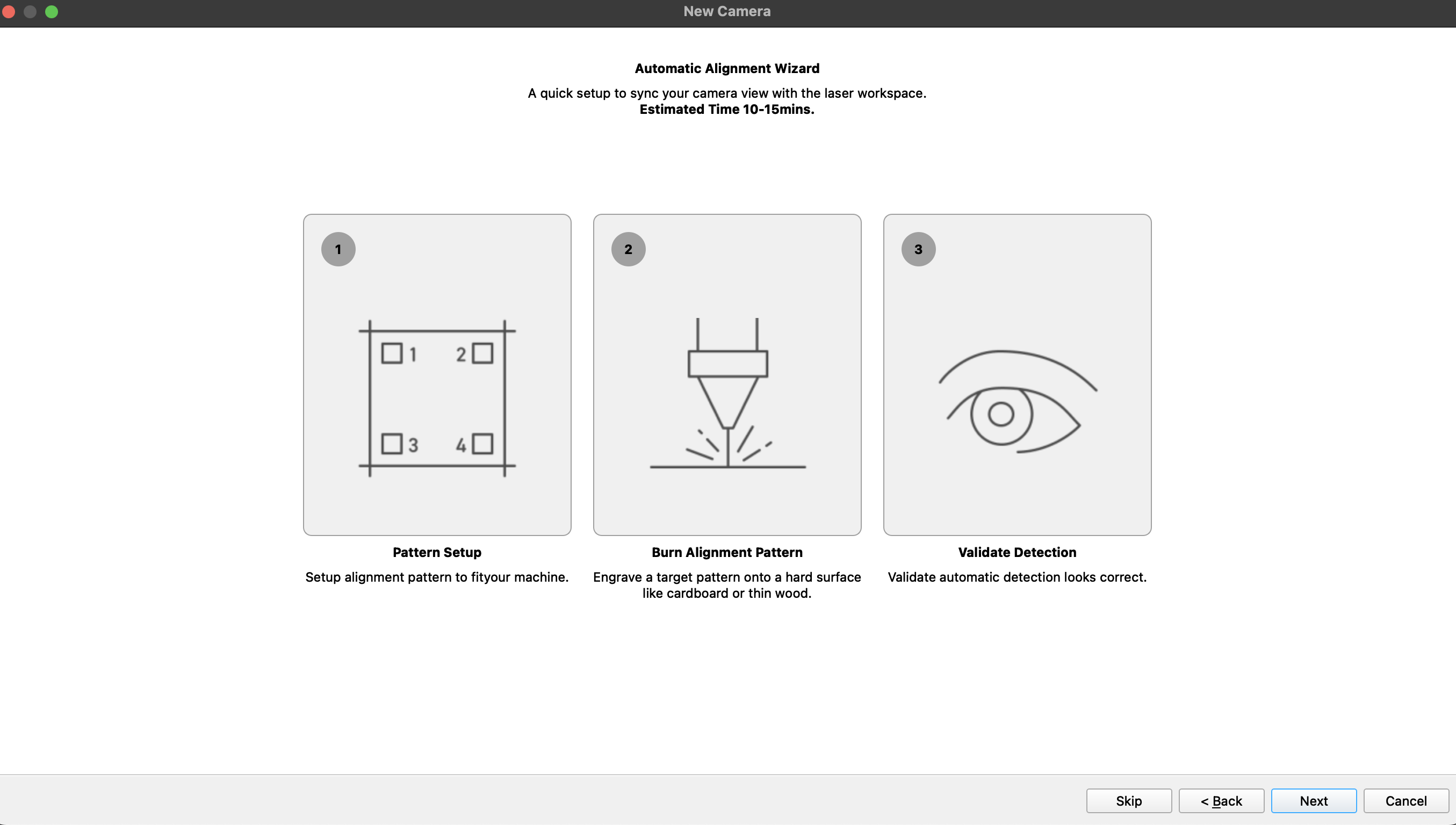

Start kameraets arbeidsområdejustering

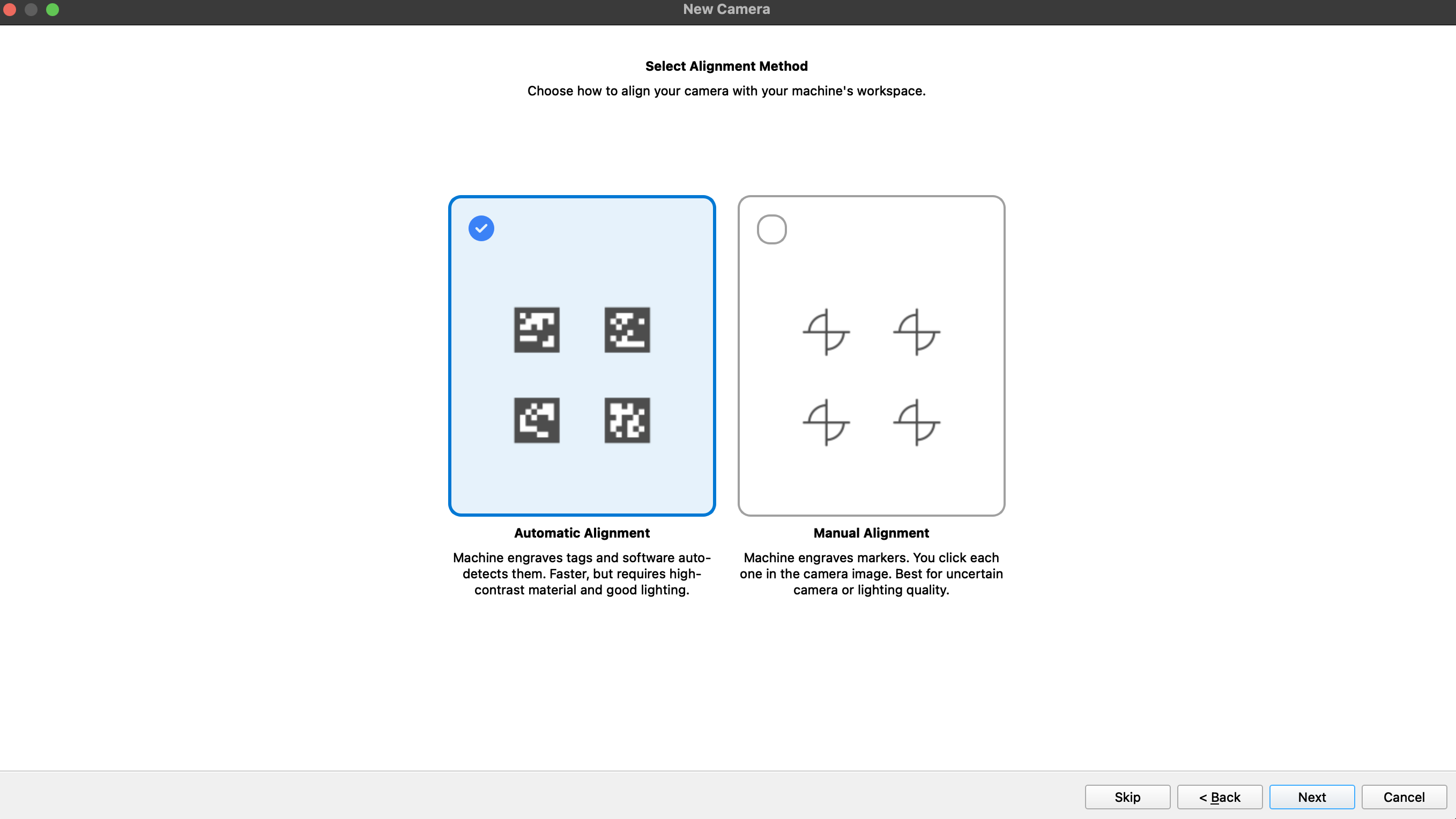

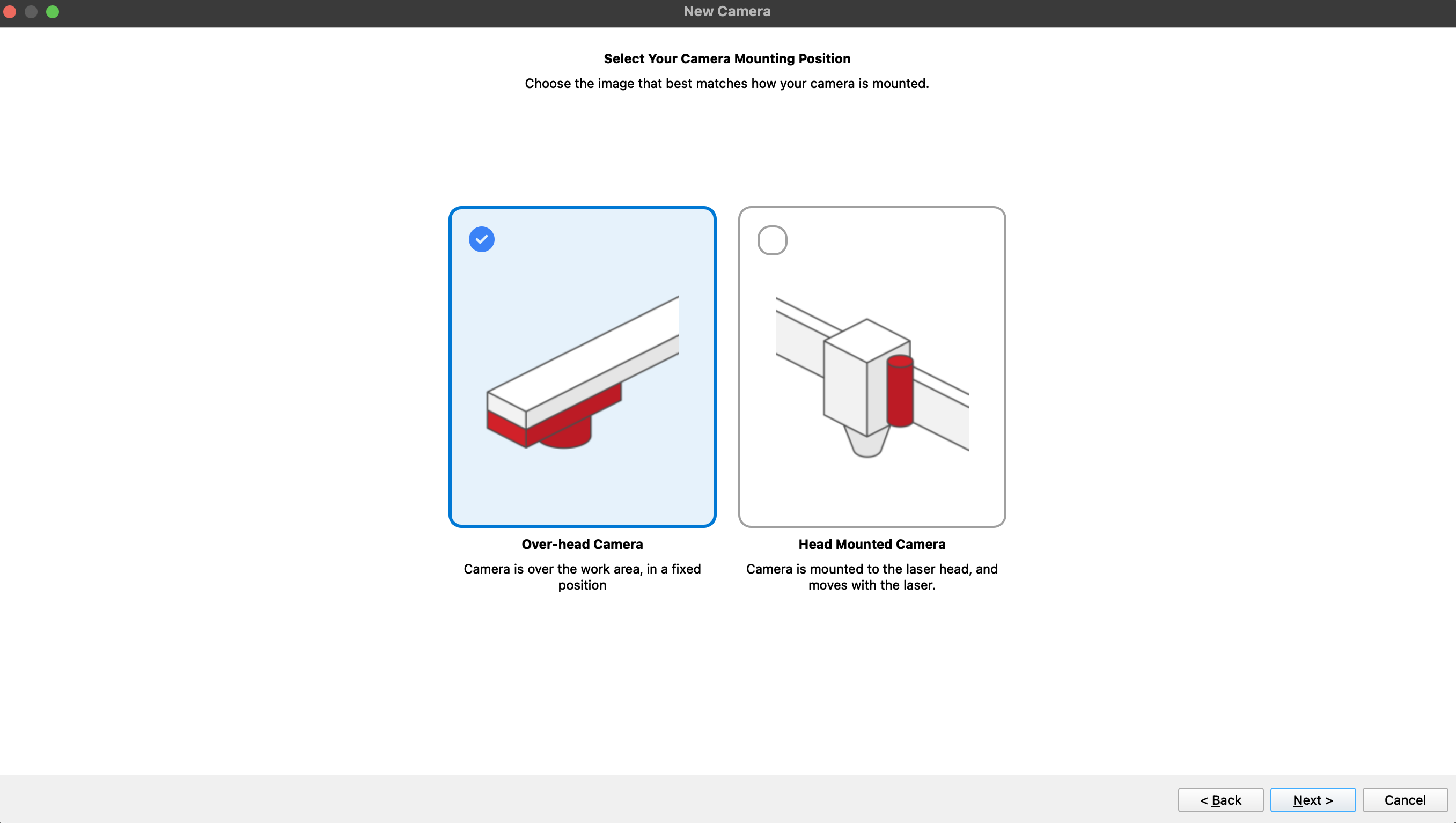

Etter linsekalibrering, start kamerajusteringsprosedyren. Velg Overhengende montert kamera, og velg deretter Automatisk justering.

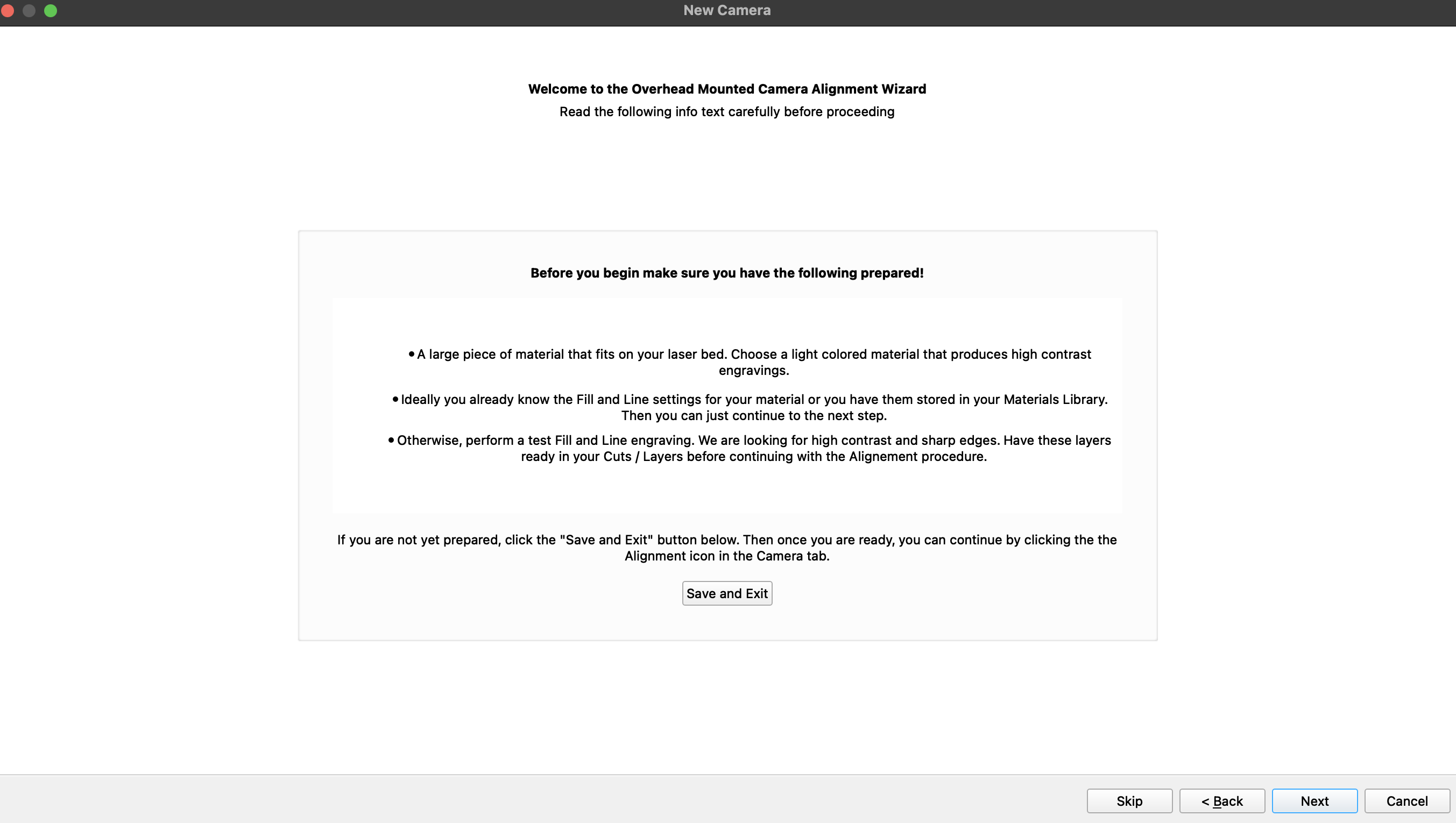

Les forberedelsesskjermbildet nøye. Den automatiske prosedyren graverer justeringsmål og bruker deretter kameraet til å lokalisere dem.

Trinn 18

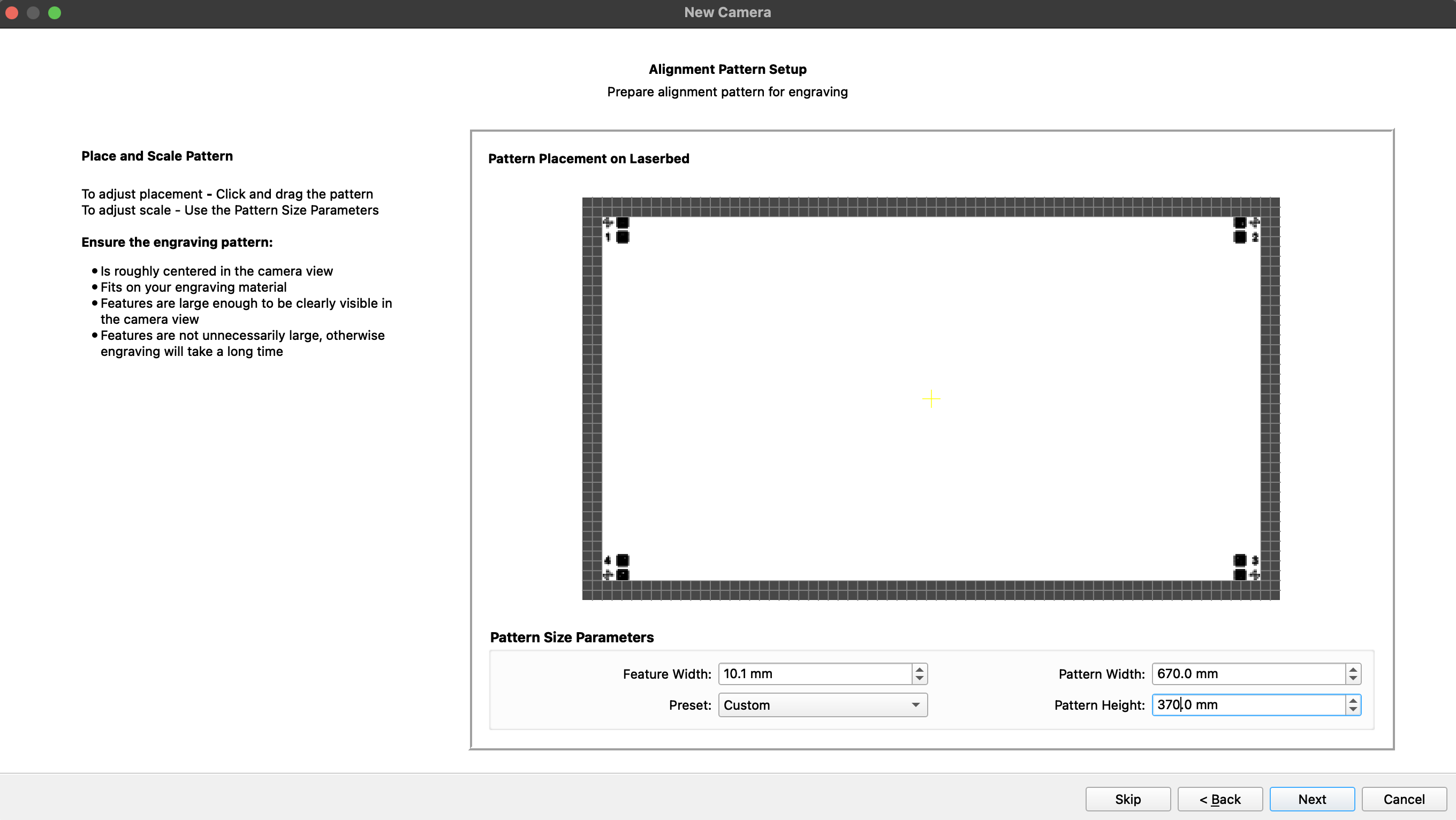

Plasser justeringsplatene og konfigurer målmønsteret

Plasser én flat 3 mm treplate i hvert hjørne av HEXA RF-arbeidsområdet. Hold alle fire platene innenfor kameraets synsfelt og la det være nok ledig plass til at LightBurn kan gravere hjørnemålene.

Sett det automatiske justeringsmønsteret til:

Funksjonsstørrelse: 25.0 mm
Mønsterbredde: 670.0 mm
Mønsterhøyde: 370.0 mm
Forhåndsinnstilling: Egendefinert

Hvis nødvendig, klikk og dra mønsteret i forhåndsvisningen slik at hvert mål lander helt på en plate.

Trinn 19

Fokuser på platene og graver inn justeringsmålene

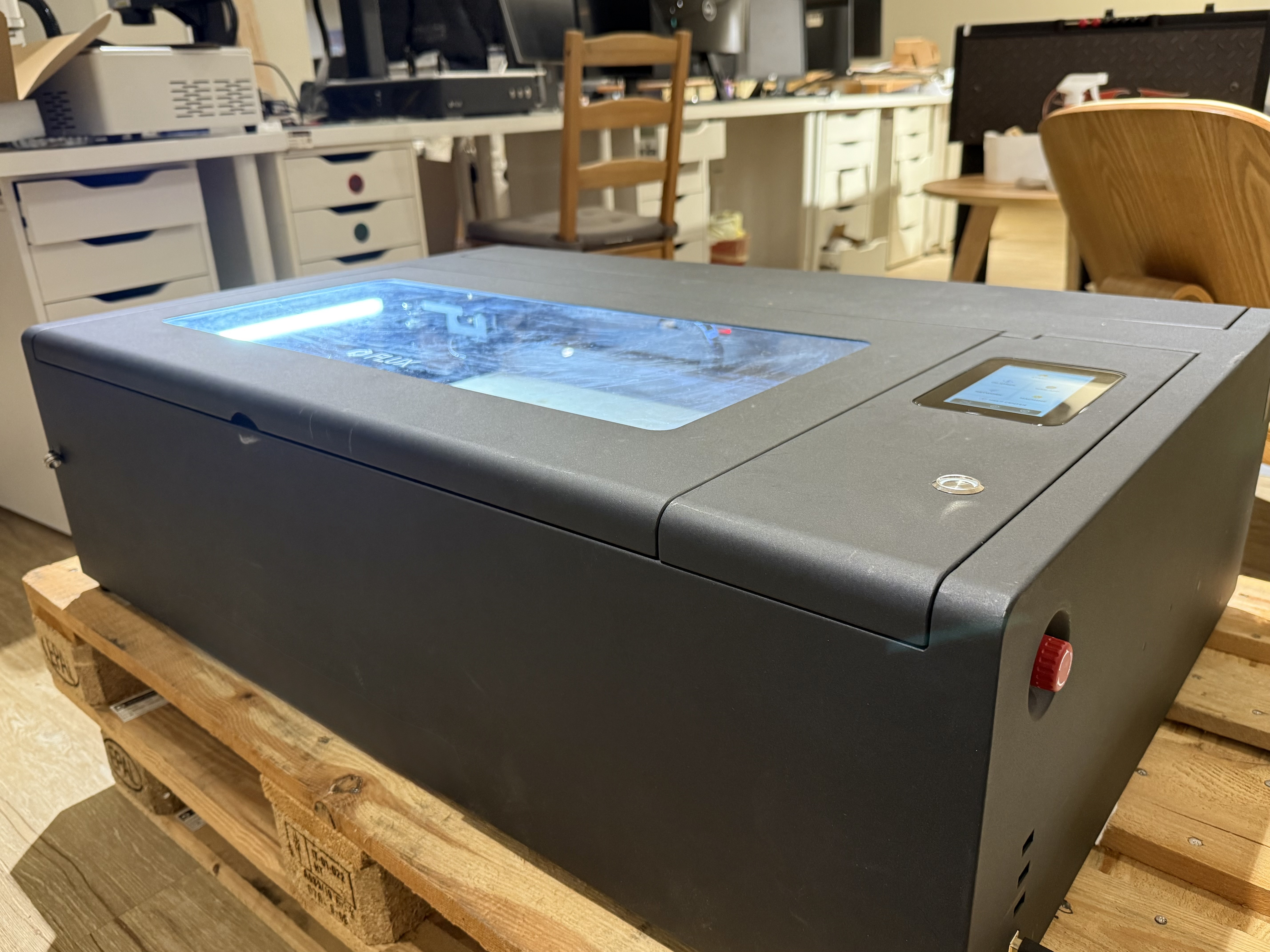

Bruk maskinkontrollene for å fokusere på overflaten av 3 mm-platene. Lukk lokket før gravering.

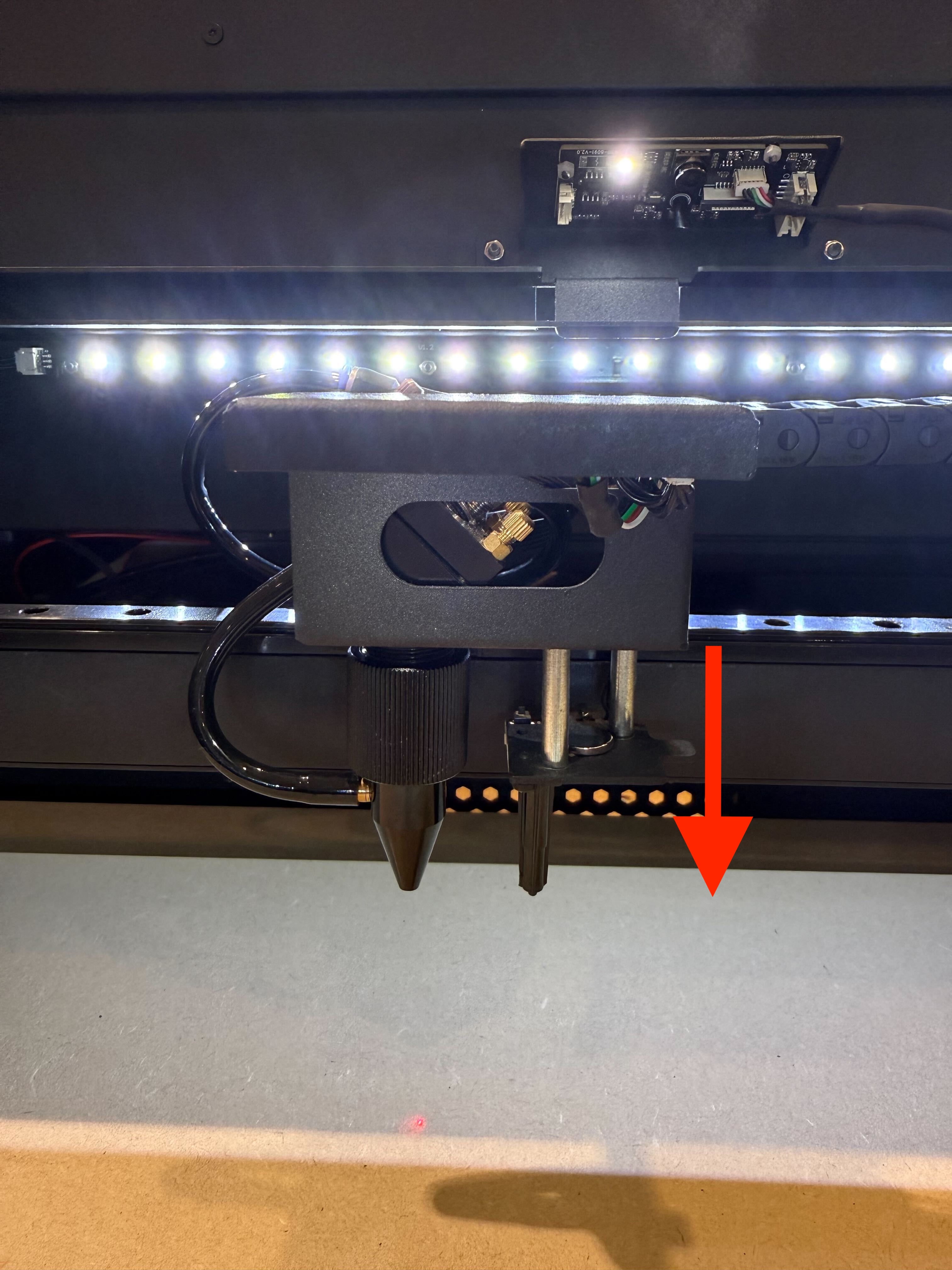

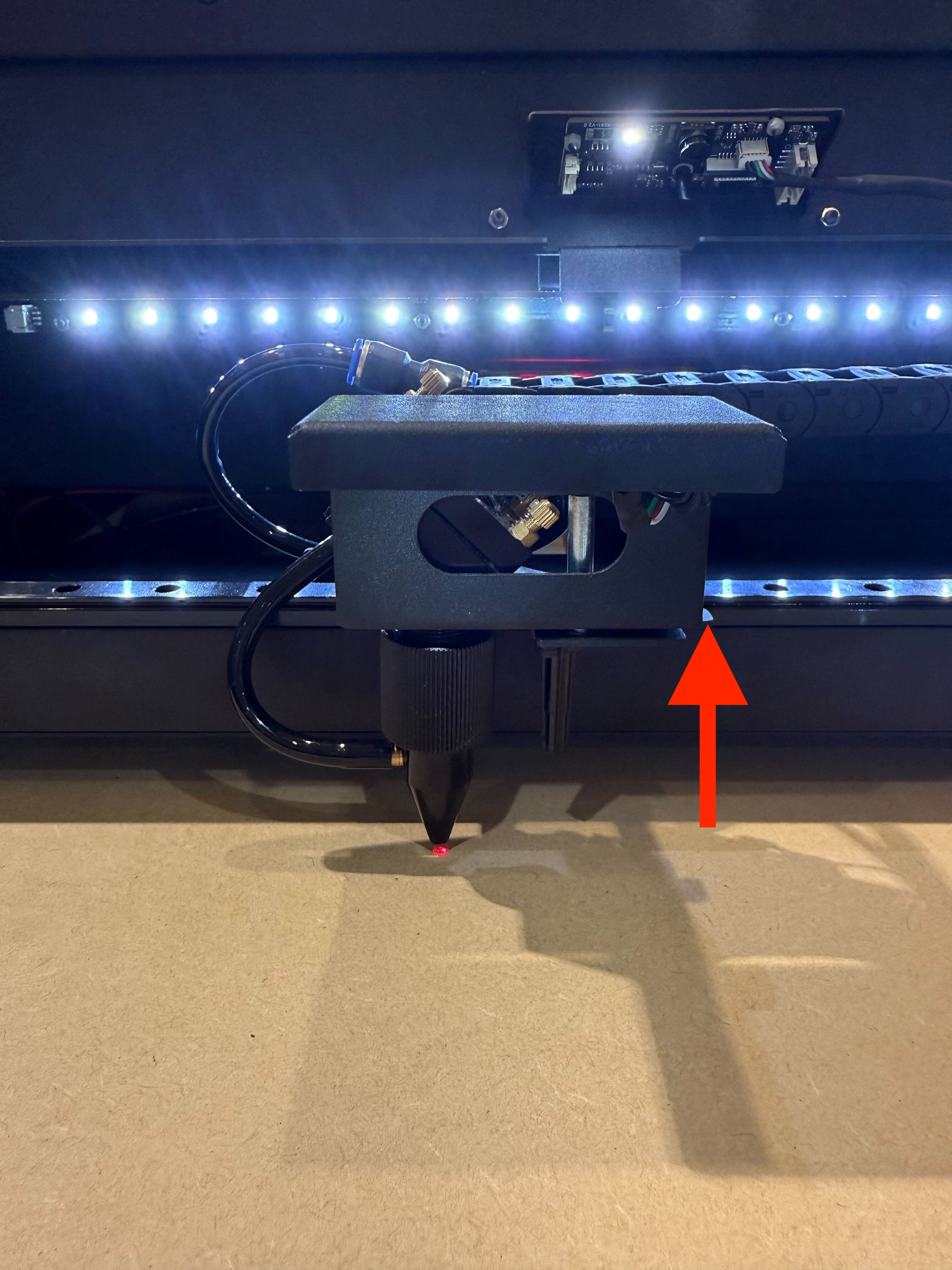

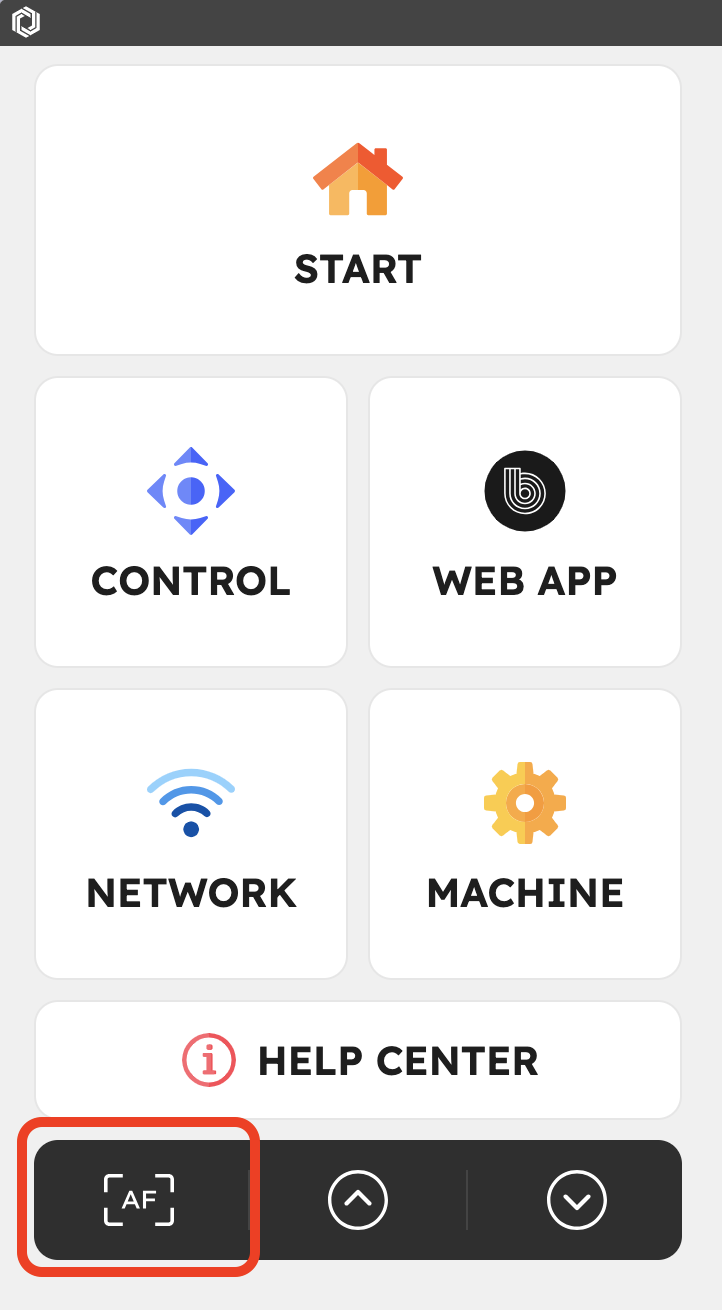

Løsne fokusproben > Trykk på AF knappen på panelet > Sett fokusproben tilbake. >> Lukk lokket.

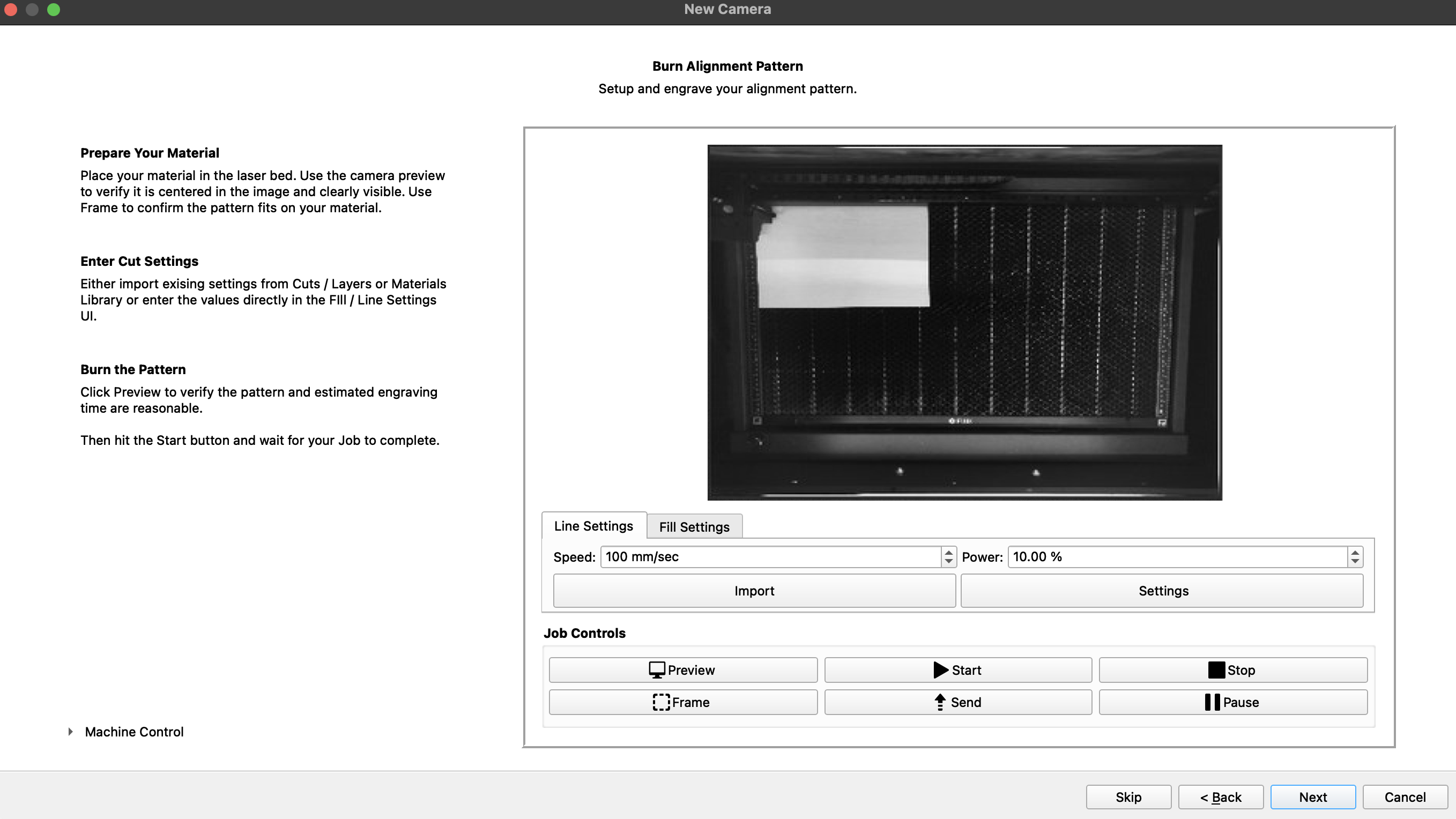

For testplatene ble følgende graveringsinnstillinger brukt:

Hastighet: 100 mm/sec
Effekt: 10,00%

Bekreft at innstillingene er egnet for materialet ditt, og start deretter graveringen. Ikke forlat maskinen uten tilsyn mens laseren er i drift.

Steg 20

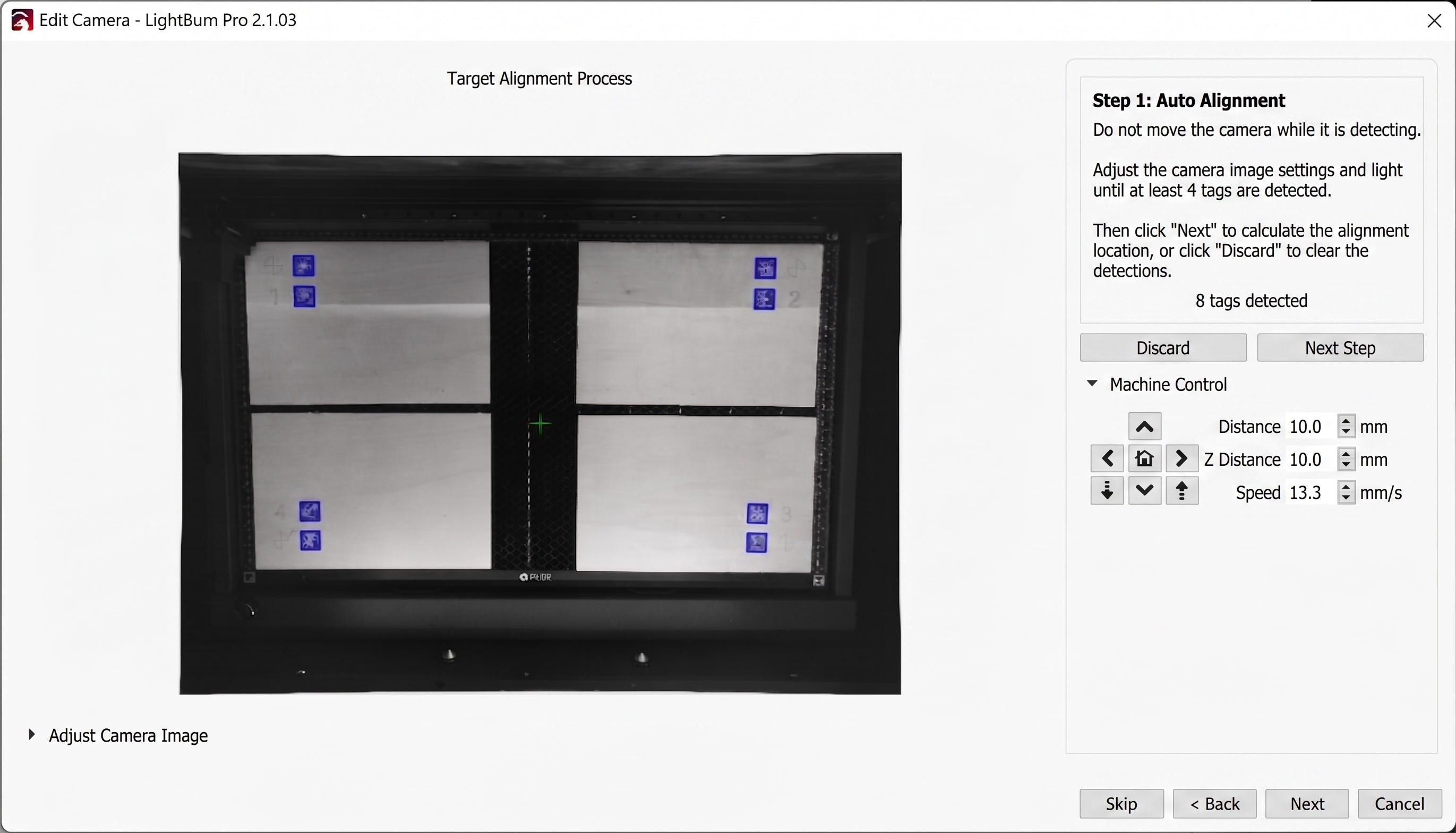

Ta bilde, verifiser og fullfør arbeidsområdejustering

Etter at graveringen er fullført, åpne lokket og oppdater kamerabildet. I justeringsveiviseren, bruk Forkast eller ta bildet på nytt slik at LightBurn fanger opp de nylig graverte målene.

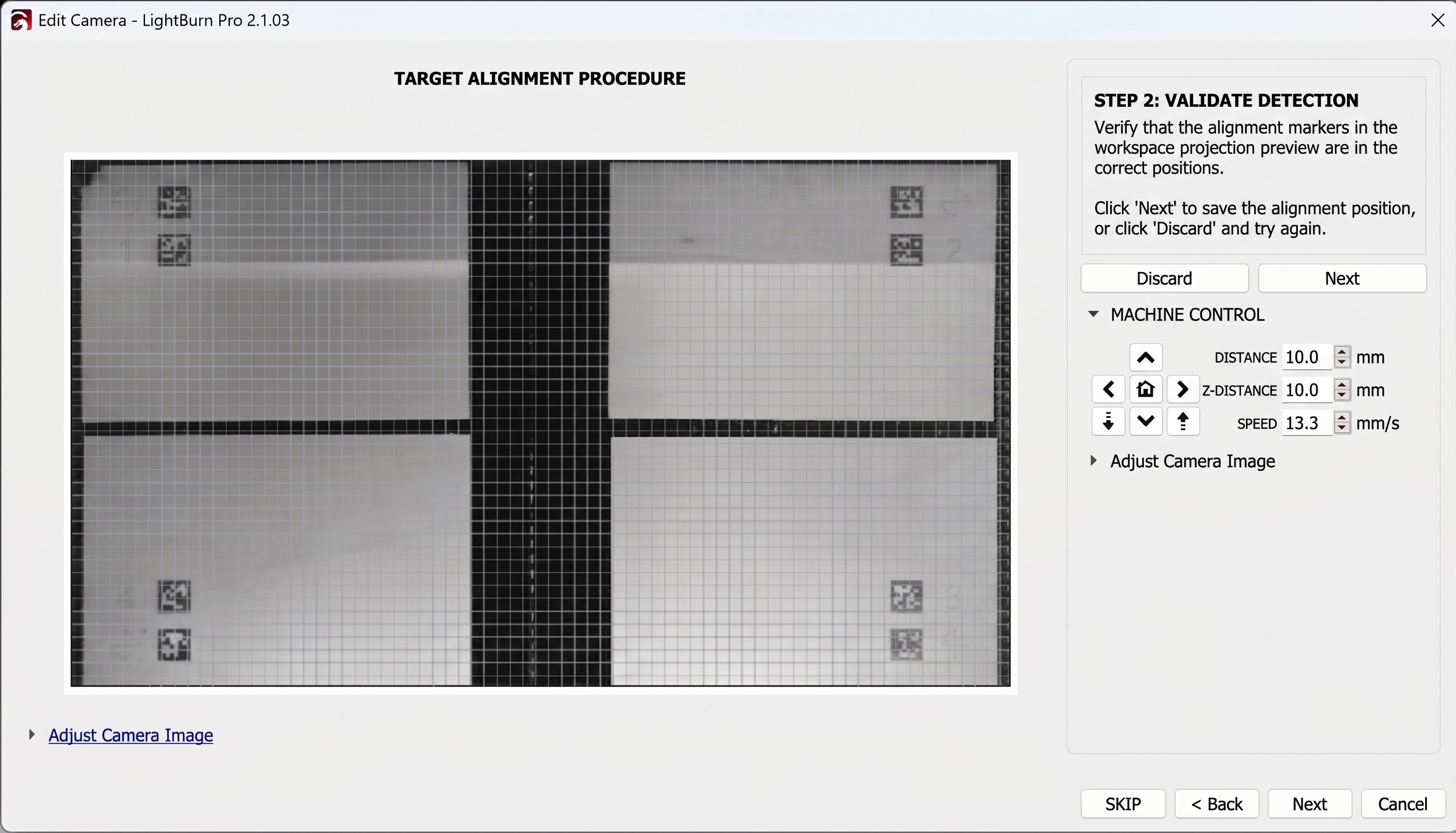

LightBurn skal oppdage åtte mål totalt. Fortsett til verifiseringsskjermen og bekreft at:

Alle åtte målene er oppdaget.
Ingen hjørnemål mangler, er beskåret eller feilidentifisert.
Rutenettoverlegget er synlig og følger hele arbeidsområdet.
Målposisjonene stemmer overens med de graverte merkene.

Hvis målene er vanskelige å gjenkjenne, bruk Juster kamerabildet for å endre eksponering, fjerne gjenskinn og ta bildet på nytt. Hvis et mål er utenfor kameravisningen, flytt platene og gjenta justeringen.

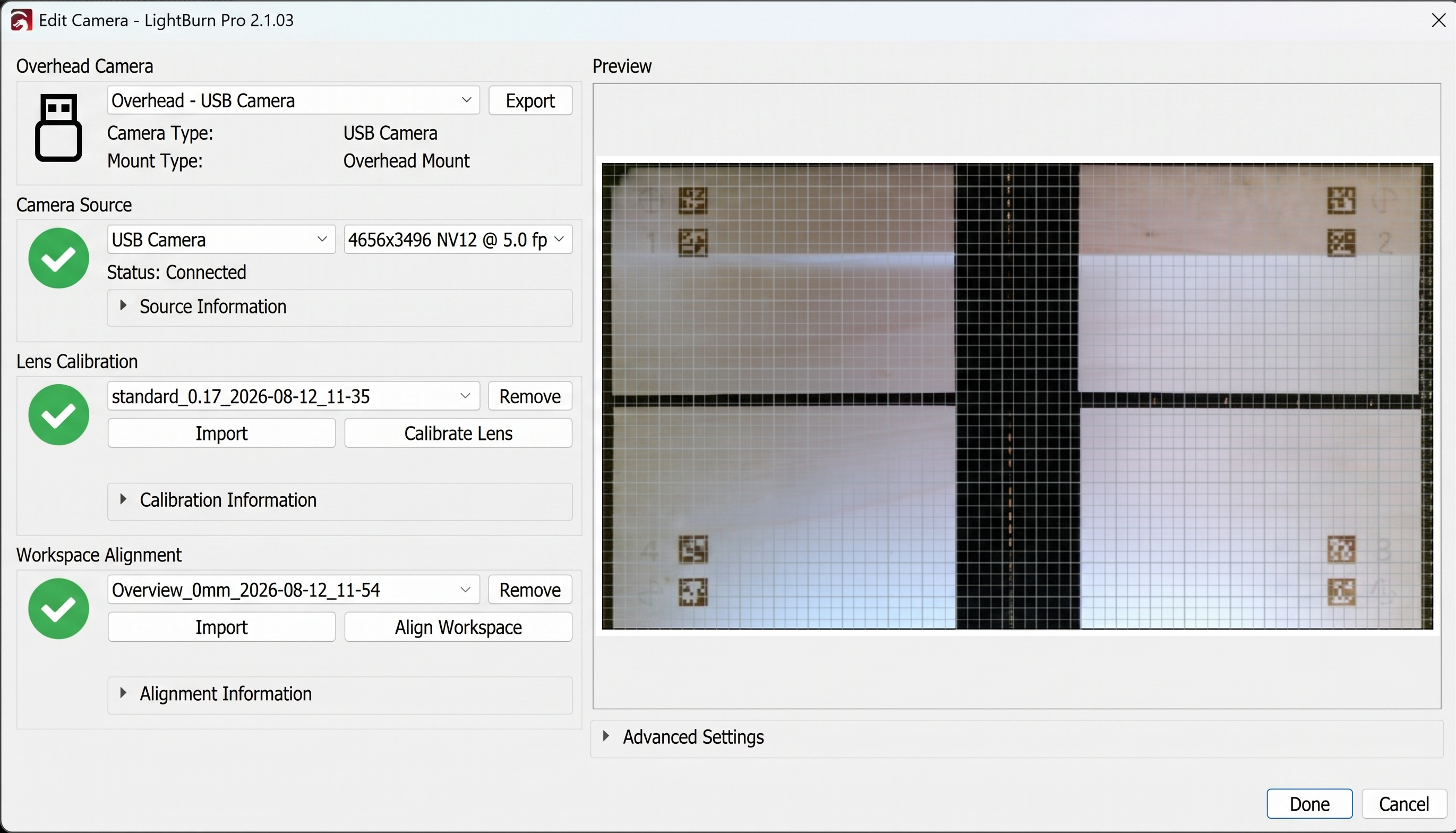

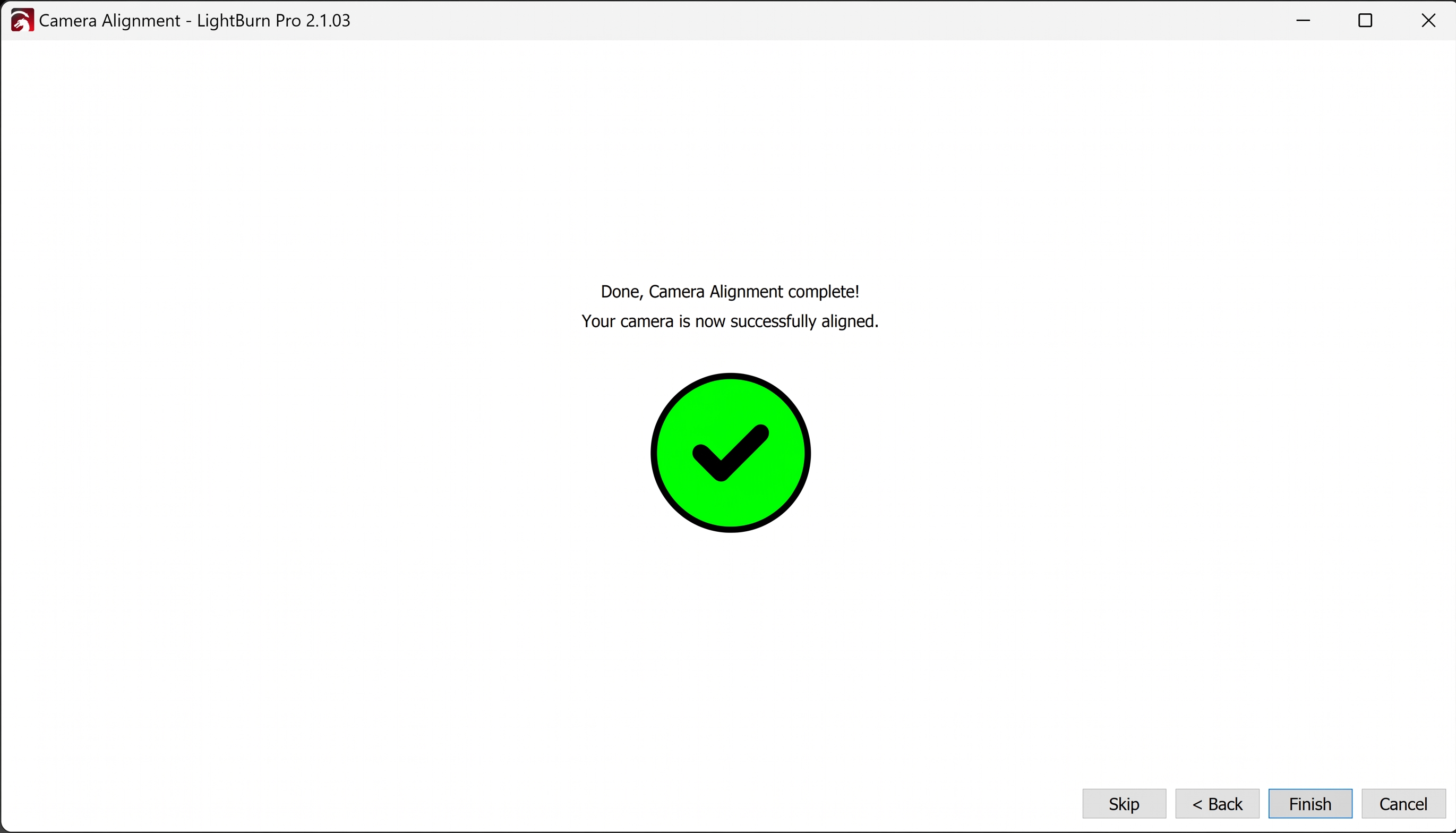

Klikk Fullfør når verifiseringen er bestått. Oppsummeringen av kameraoppsettet skal vise grønne haker for kamerakilden, linsekalibreringen og arbeidsområdejusteringen.

Trinn 21

Sikkerhetskopier kamerakalibreringsdataene

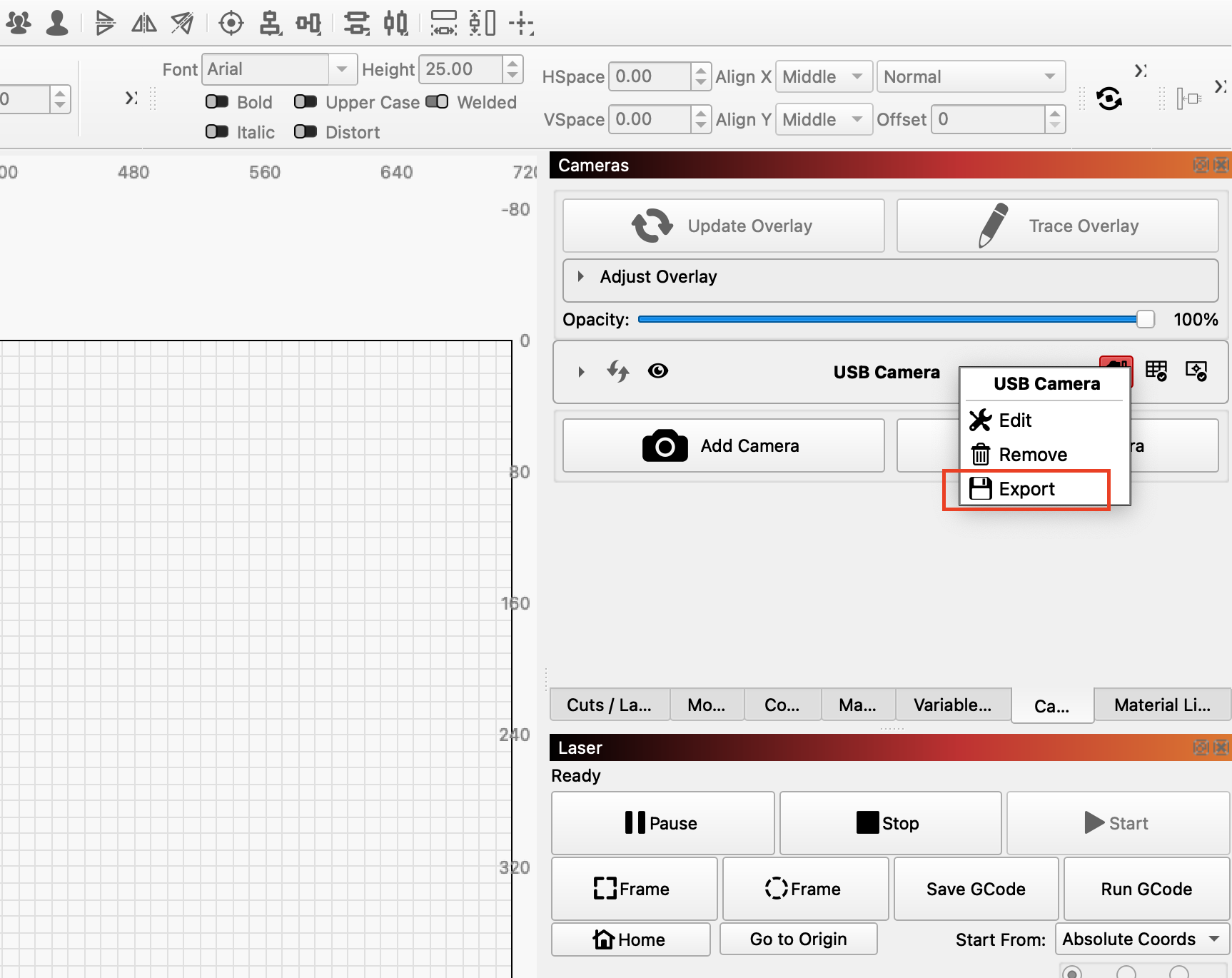

Ved å eksportere kalibreringsdataene slipper du å kalibrere på nytt hvis du bytter datamaskin. Følg disse trinnene: Eksporter: I Kameras >> høyreklikk på USB-kamera > Export Kamera.

Bruke den kalibrerte kameraforhåndsvisningen

Gå tilbake til kamerapanelet og klikk Oppdater overlegg for å ta bilde av det gjeldende arbeidsområdet. Plasser kunstverket over kamerabildet og verifiser posisjonen før du starter en jobb. Kalibrer på nytt hvis kameraet flyttes, festet løsner, maskingeometrien endres, eller overlegget ikke lenger samsvarer med det fysiske arbeidsområdet.
