3-3 HEXA RF - Gjennomgående graveringsguide

Beskrivelse

Funksjonen for gjennomgående gravering brukes til å gravere lange objekter som overskrider standard arbeidsområde. Den hjelper brukere med å automatisk dele store designfiler i flere arbeidsområder, noe som gjør det enkelt å gravere segment for segment.

Begrensninger

På grunn av de fysiske begrensningene til HEXA RF-åpningen i bunnen, anbefales det at materialbredden ikke overskrider 500mm, mens lengden er ubegrenset.

Før du starter

Kontroller at modulen for gjennomgående gravering er korrekt installert. Se veiledningen på lenken nedenfor. Hvis du allerede har fullført installasjonen, kan du hoppe over dette trinnet.

Installasjonsveiledning for gjennomgående graveringsmaskinvare

Trinn 1 - Aktiver gjennomgående gravering

Aktiver bryteren for gjennomgående gravering i dokumentinnstillinger og angi ønskede dimensjoner for arbeidsområdet.

Trinn 2 - Importer objektet

Importer objektet (bruker en rektangulær kontur som eksempel nedenfor) og juster størrelse og posisjon.

Klikk på ikonet for gjennomgående gravering som vises på venstre verktøylinje for å åpne vinduet for gjennomgående gravering.

Trinn 3 - Juster parametere for gjennomgående gravering

Beskrivelse av innstillinger

• Objektlengde: Viser lengden på det valgte objektet for å hjelpe deg med å bestemme høyden på hvert arbeidsområde.
• Arbeidsområdehøyde: Du kan angi hvor mange arbeidssegmenter dette gjennomgående objektet skal deles inn i for kutting, og du kan inspisere graveringsinnholdet for hvert segment i vinduet.
• Referanselag: Dette laget fungerer som referanse og gir kun en justeringsvisningsfunksjon; det vil ikke bli gravert.
• Justeringsmerker: Justeringsmerkene er to trekantmerker som må graveres på tvers av hovedmaterialet og hjelpematerialet. Når du flytter platen etter hvert graveringssegment, kan du bruke trekantmerkene til å hjelpe med justering.

	1. Objektlengde
	2. Arbeidsområde (høyde)
	3. Referanselag
	4. Justeringsmerker

Ved å bruke figuren nedenfor som eksempel, er objektlengden 450mm. Hvis arbeidsområdets høyde er satt til 250mm, vil dette objektet bli delt inn i to segmenter totalt.

Den stiplede linjen indikerer delingspunktet for hvert arbeidsområde.

Det anbefales generelt å minimere antall segmenter for å unngå potensiell feiljustering ved tilkoblingspunktene på grunn av små feil.

Eksporter designfilen etter å ha fullført innstillingene.

Steg 4 - Graveringsjobb

Hvis du bruker justeringsmerker, må du forberede et hjelpematerialbrett.

Steg 4.1 - Forberedelse til gravering

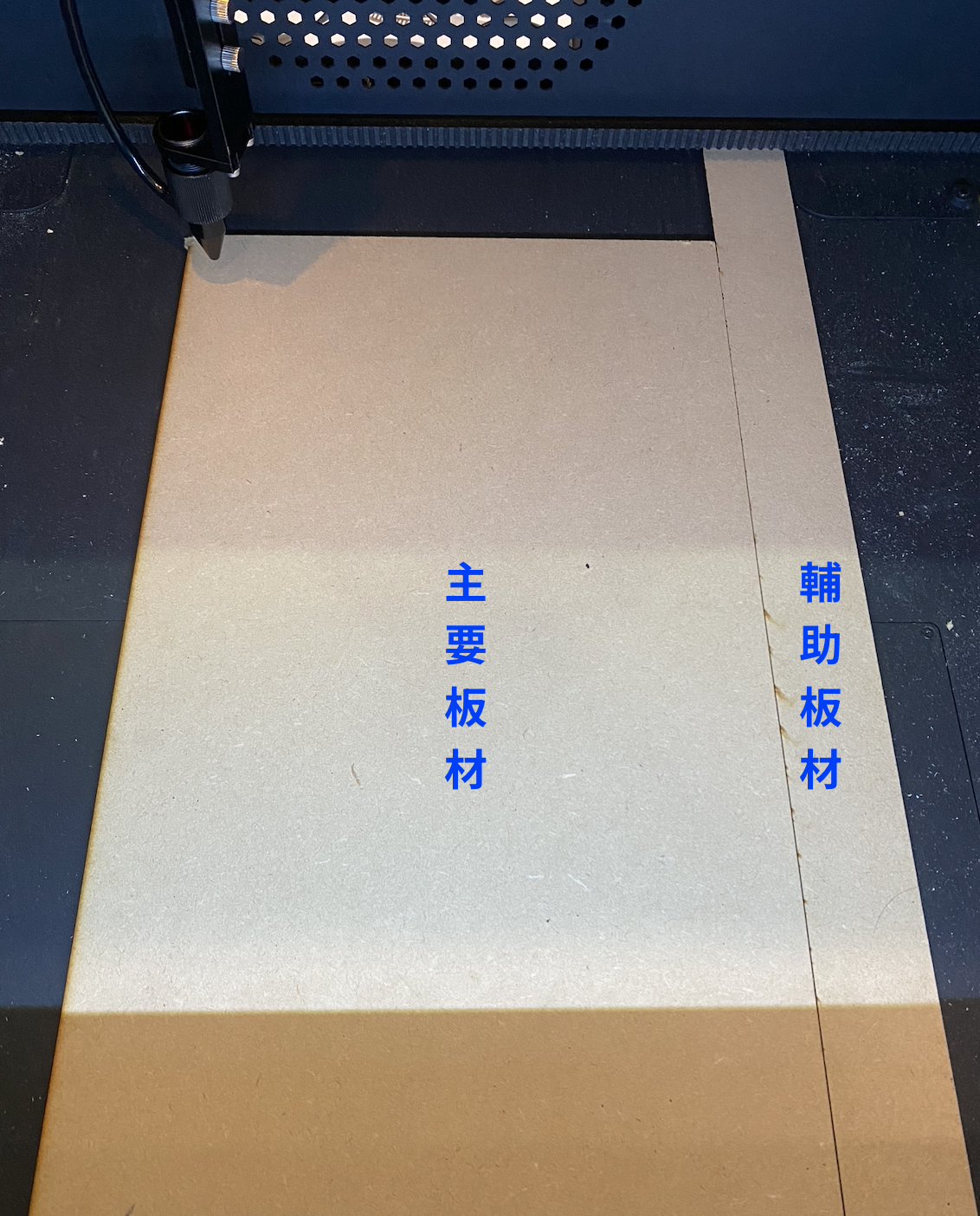

Fest hjelpematerialet ved siden av hovedmaterialet.

Aktiver "Start fra gjeldende posisjon" og flytt laserhodet til øvre venstre hjørne av materialet som skal graveres.

Aktiver "Start fra gjeldende posisjon" og sett startpunktet til øvre venstre hjørne.

(Du kan også bruke "Start fra origo", men vær oppmerksom på at laserrøret må flyttes til høyre side for å forhindre hjemkjøringsfeil.)

Bruk "Innramming" for å bekrefte graveringsposisjonen for det første segmentet av designet.

Vennligst merk: Slå av referanselaget under innramming.

Bekreft posisjonen til justeringsmerkene ved hjelp av innrammingsposisjonen; merkene må strekke seg over både hovedmaterialet og hjelpematerialet.

(Ved bruk av standard 4cm justeringsmerke som eksempel, sørg for at laserhodet strekker seg omtrent 2cm inn på hjelpematerialet under innramming.)

Steg 4.2 - Gravering av første segment

Som standard er kun det første arbeidssegmentet og justeringsmerkene aktivert når filen eksporteres. Etter justering av parametrene kan du starte graveringen av det første arbeidsområdet direkte.

Etter at graveringen er fullført, skal en del av justeringsmerket være på hjelpematerialet.

Steg 4.3 - Gravering av det andre segmentet

Slå av det første arbeidssegmentlaget og slå på det andre arbeidssegmentlaget.

Flytt hovedmaterialet, juster det nedre justeringsmerket på hovedmaterialet med det øvre merket på hjelpematerialet, og fortsett deretter med det andre segmentet av graveringen.
