HEXA RF - Veiledning for utskifting av hovedkort

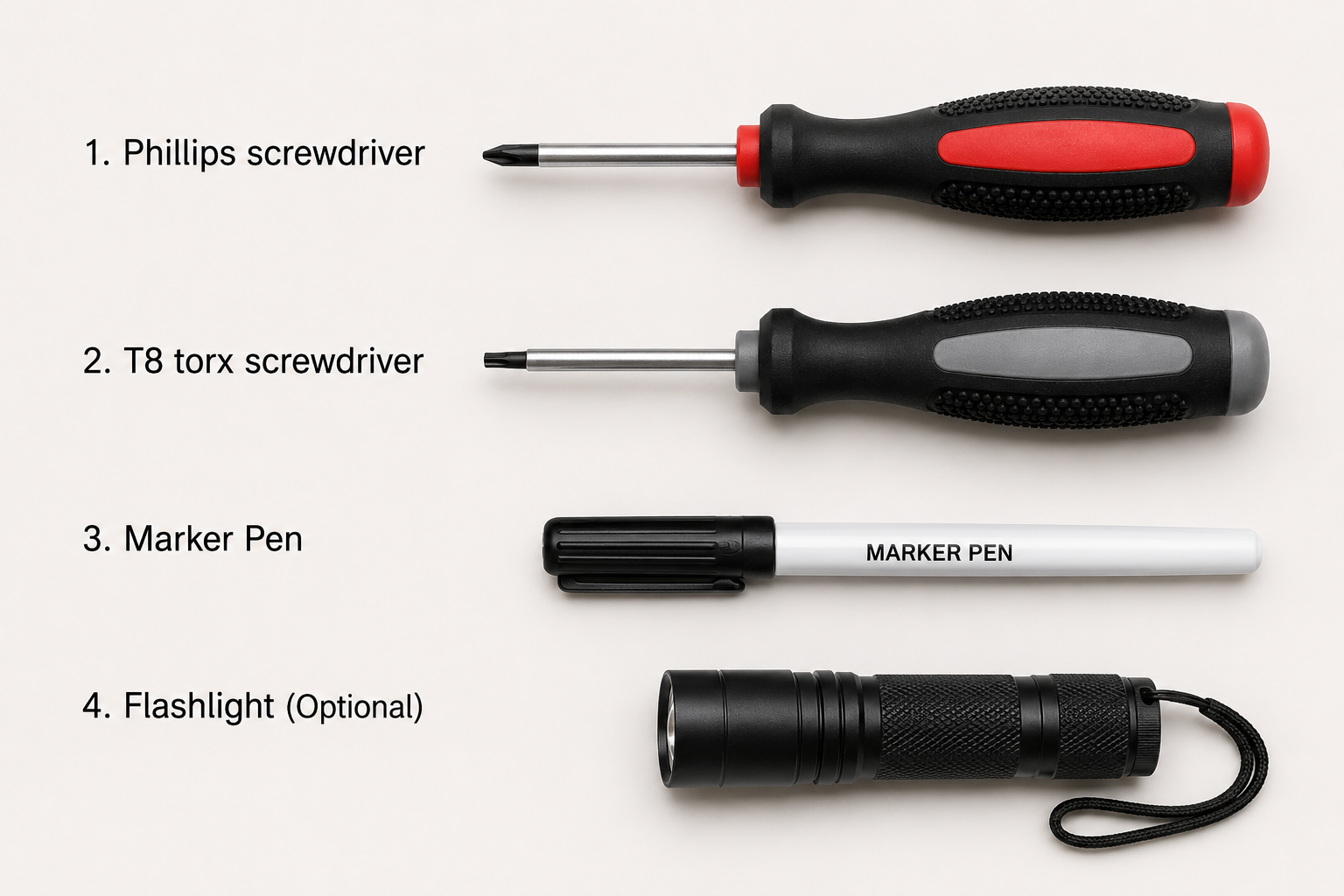

Verktøy

Trinn 1

Slå av maskinen og koble fra strømkabelen.

Trinn 2

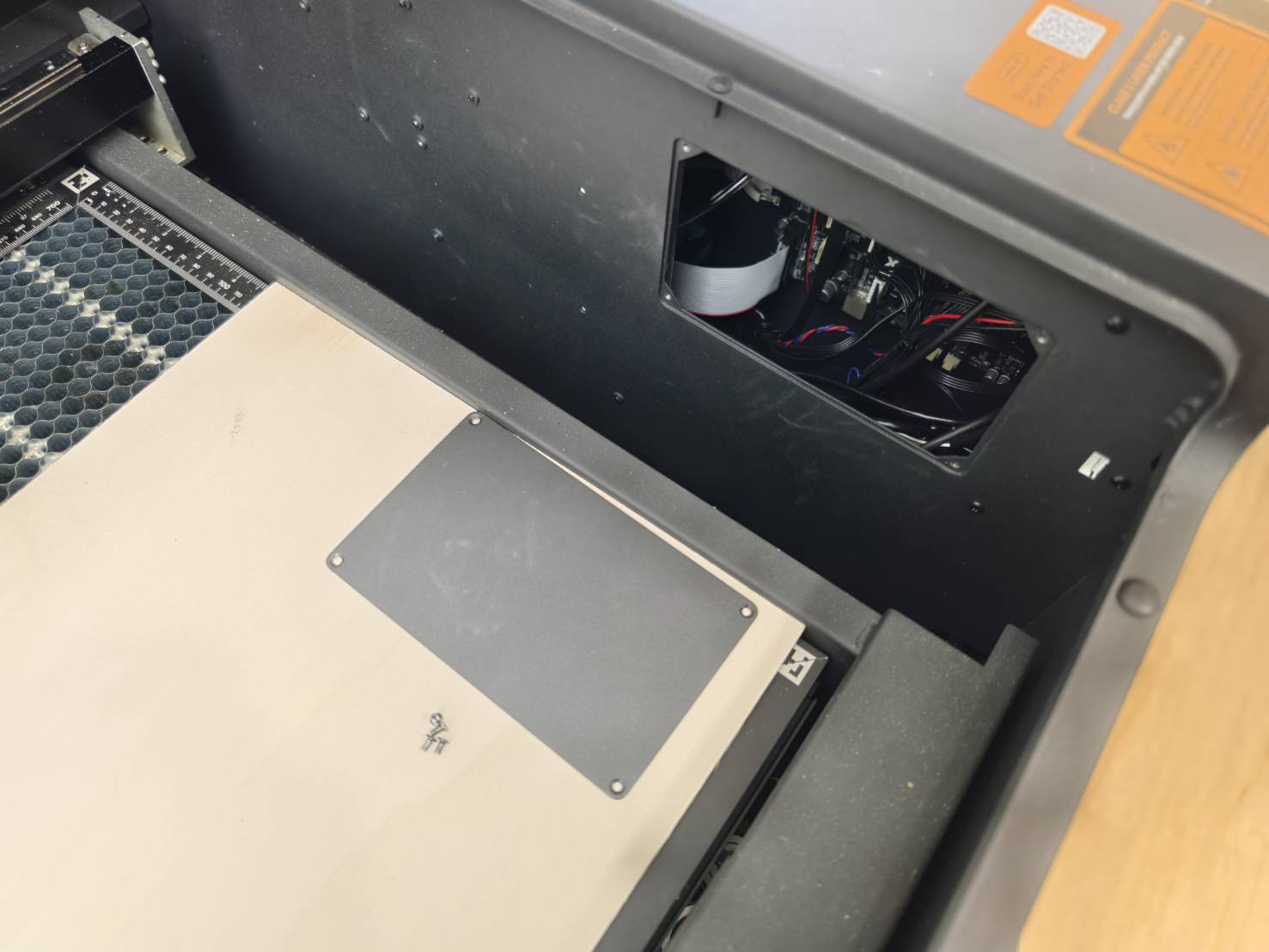

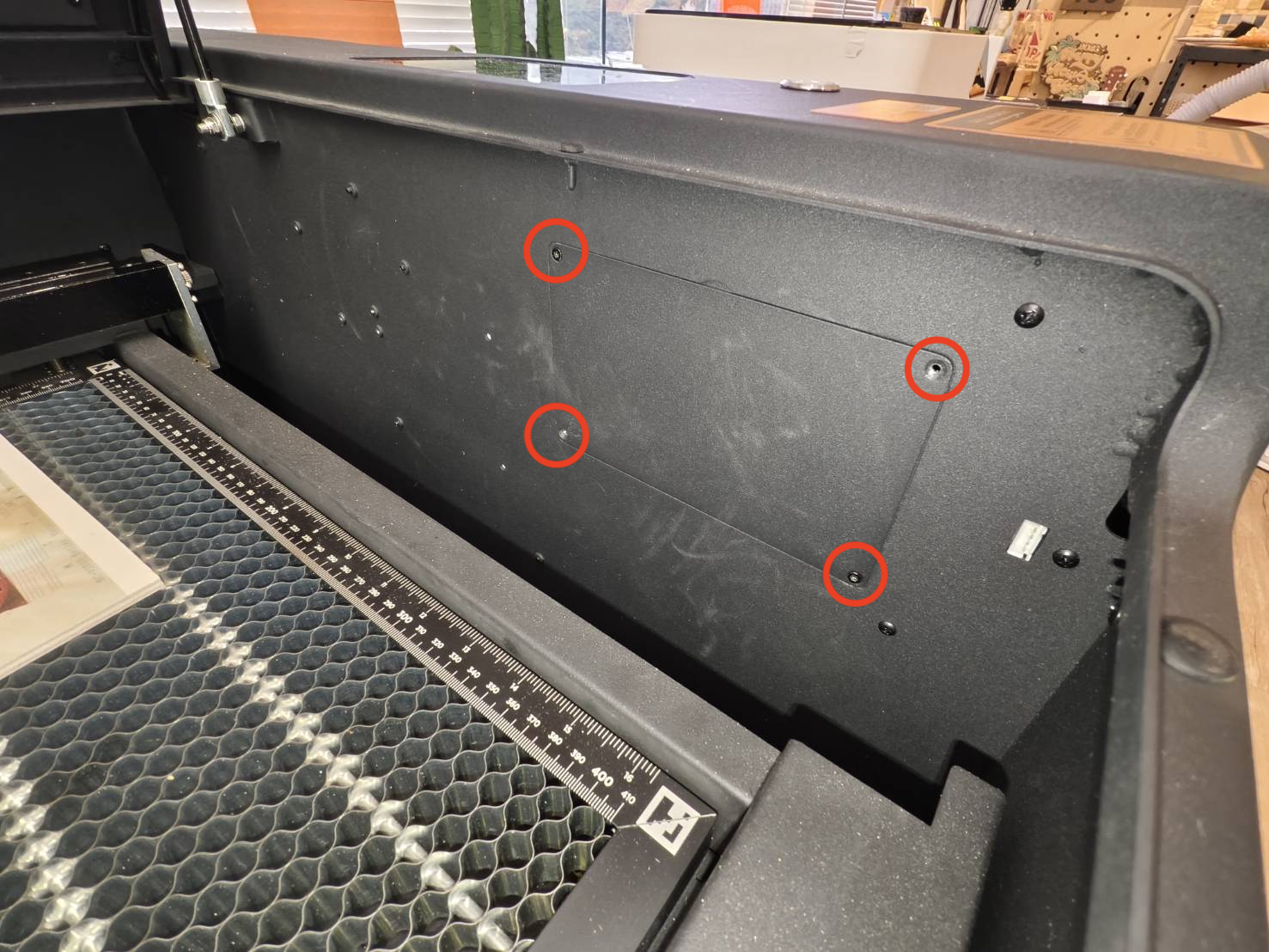

Bruk en T8 Torx-skrutrekker for å åpne sidedekselet inne i arbeidsområdet.

Trinn 3

Det anbefales sterkt å ta opp en video av hver kabels posisjon i tilfelle du glemmer hvor de skal kobles til igjen. (Videoen nedenfor er kun en demonstrasjon. Kabeloppsettet kan variere.)

Trinn 4

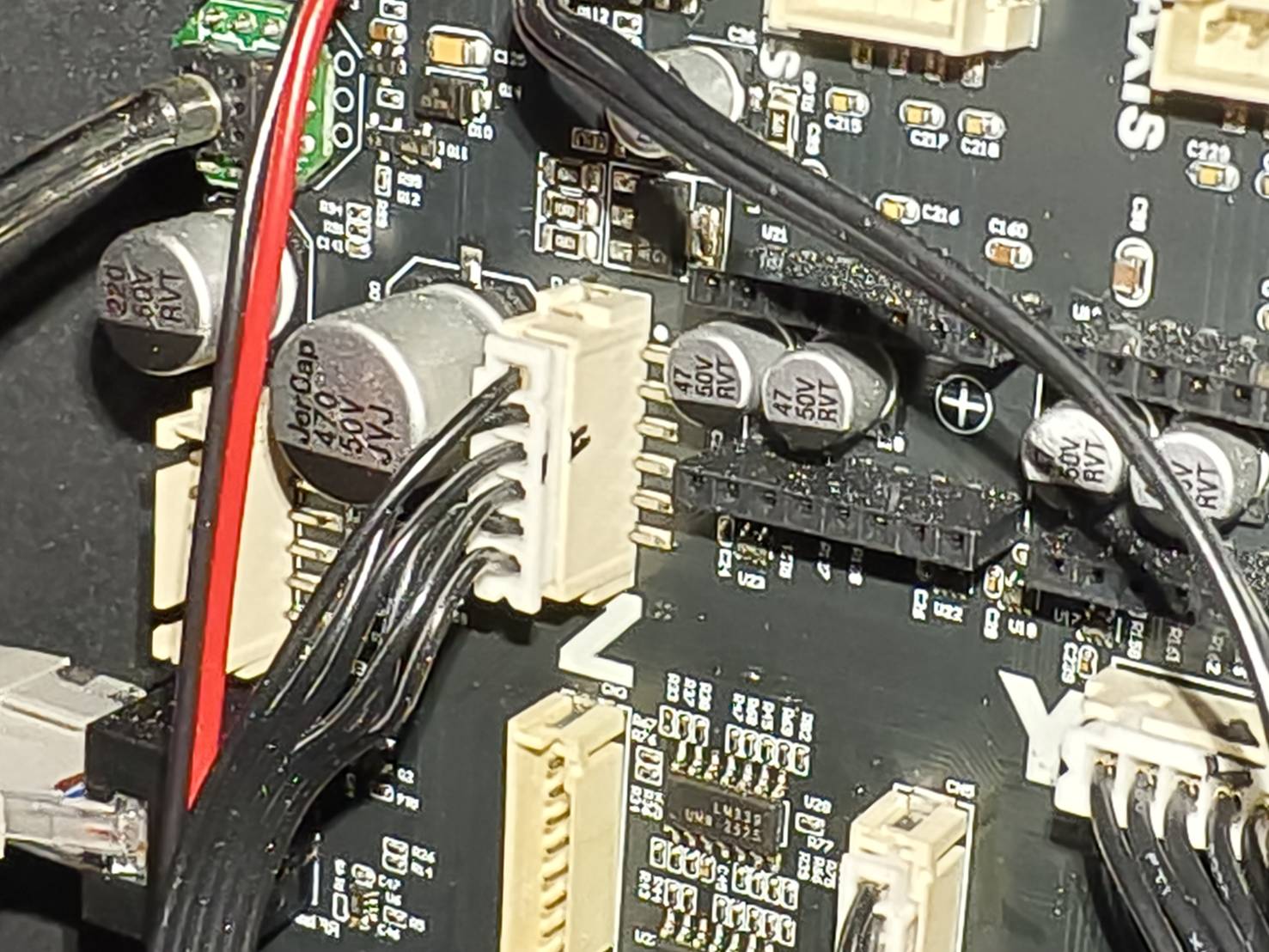

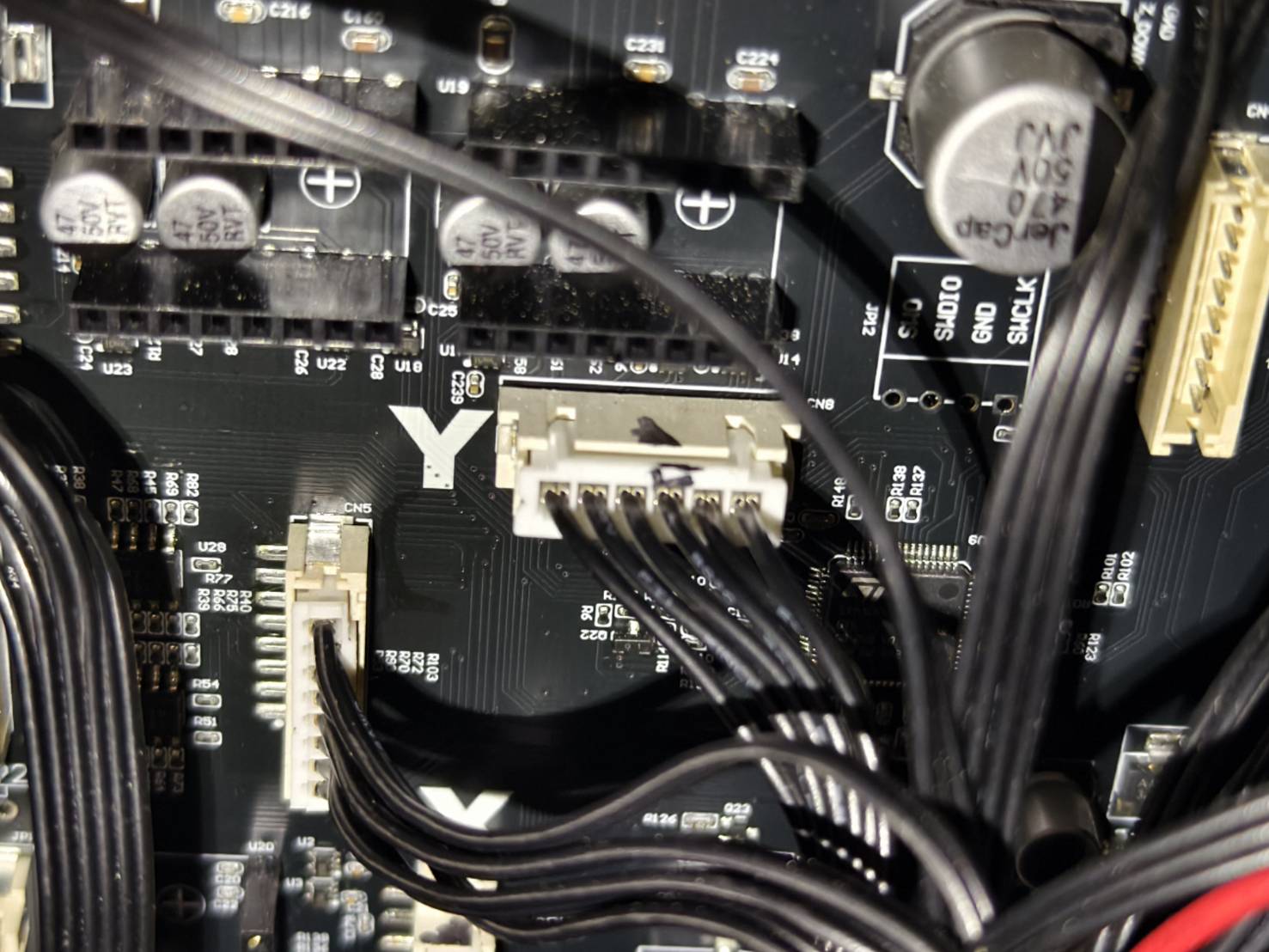

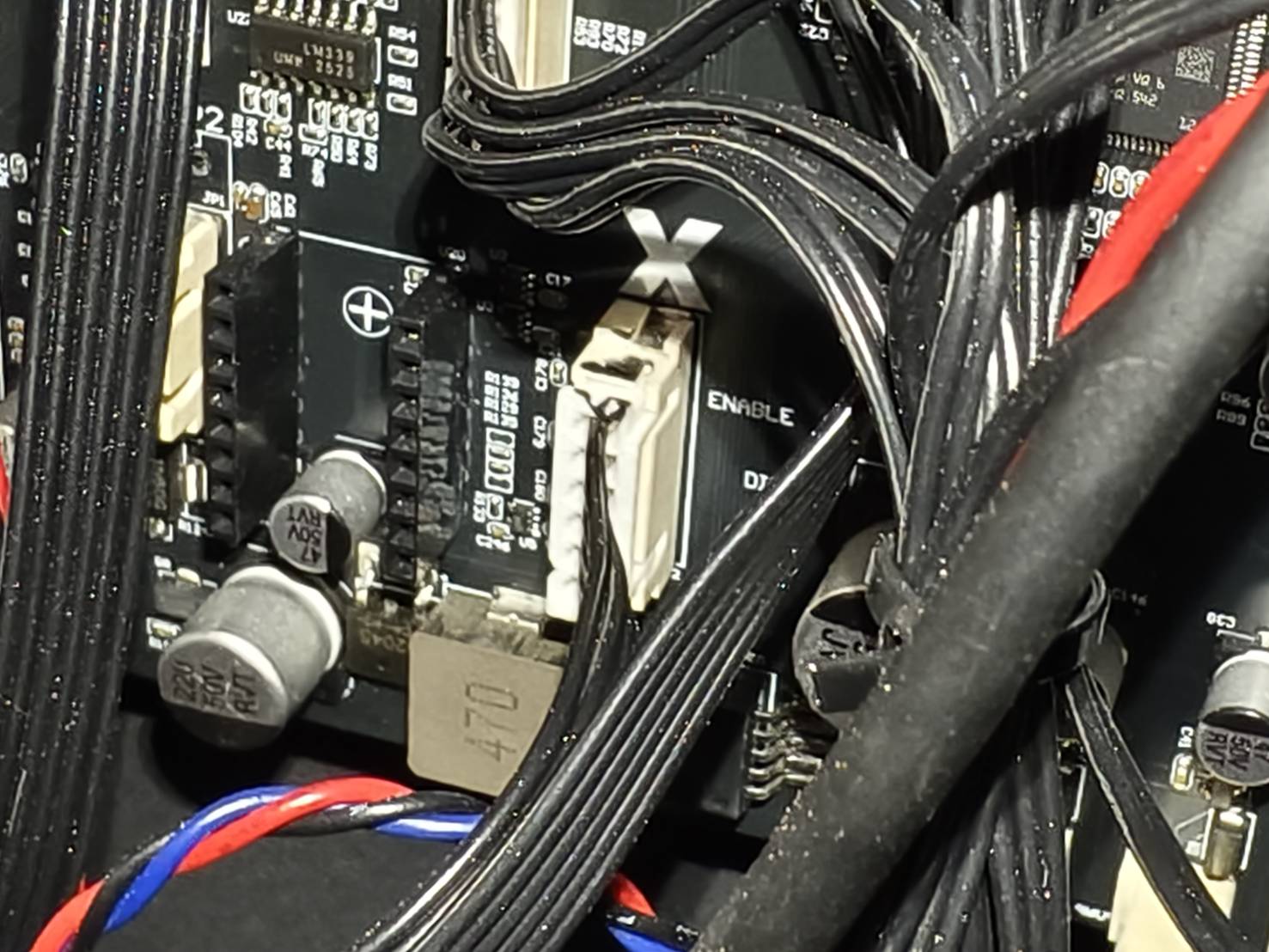

Siden motorkablene bruker samme kontakttype på hovedkortet, må du merke X-, Y- og Z-akse motorkablene for å unngå å koble dem til feil kontakt ved reinstallering.

Sørg for å ta bilder for å sikre merkingen av hver kabel.

X-akse	Y-akse	Z-akse

Trinn 4

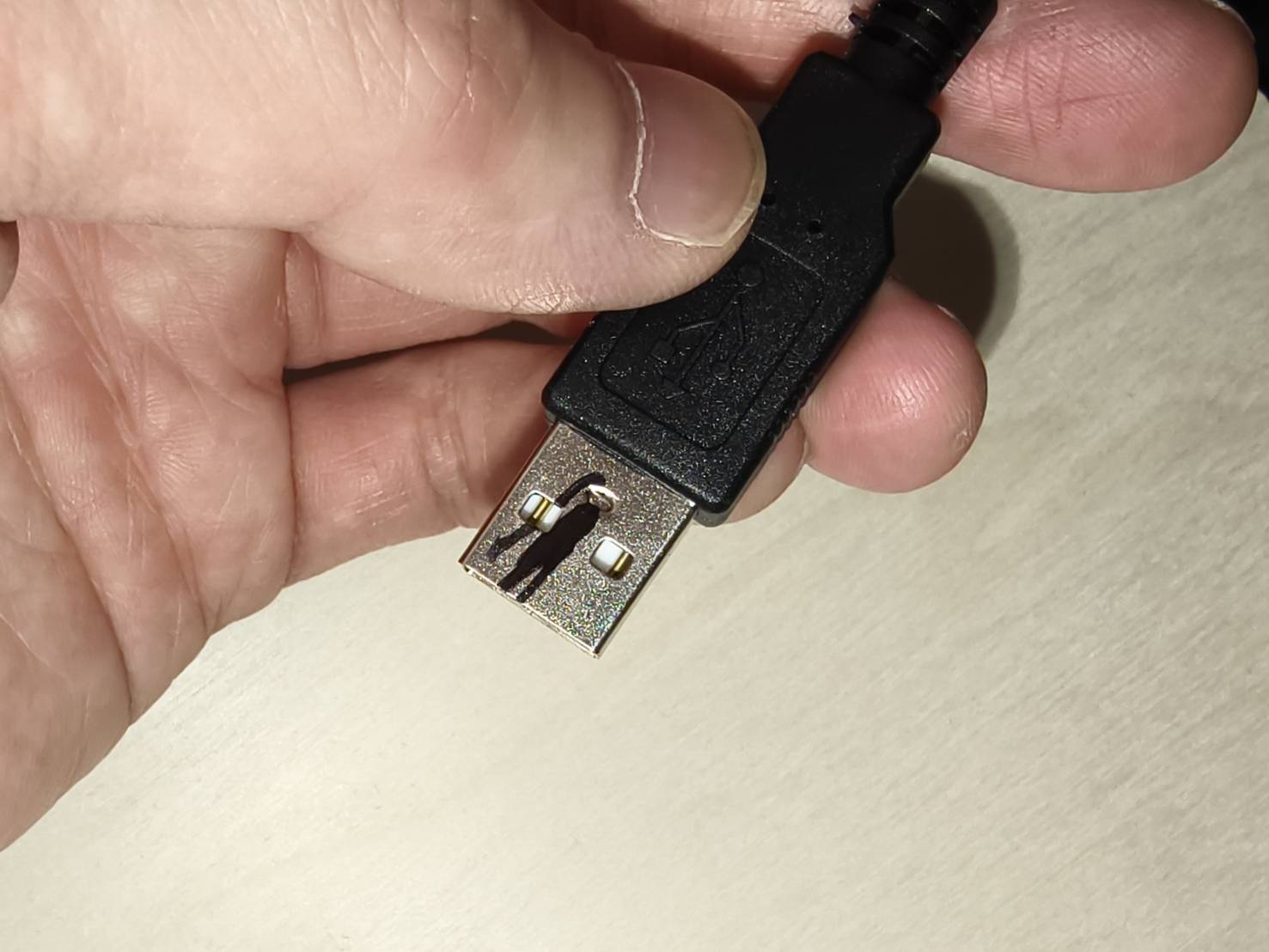

Koble fra kamerakabelen (CAM1) på toppen, og merk den for å indikere at den skal kobles til den øverste USB-porten (CAM1).

Sørg for å ta et bilde for å sikre kabelens merking.

Trinn 5

Koble fra alle kablene fra hovedkortet.

Trinn 6

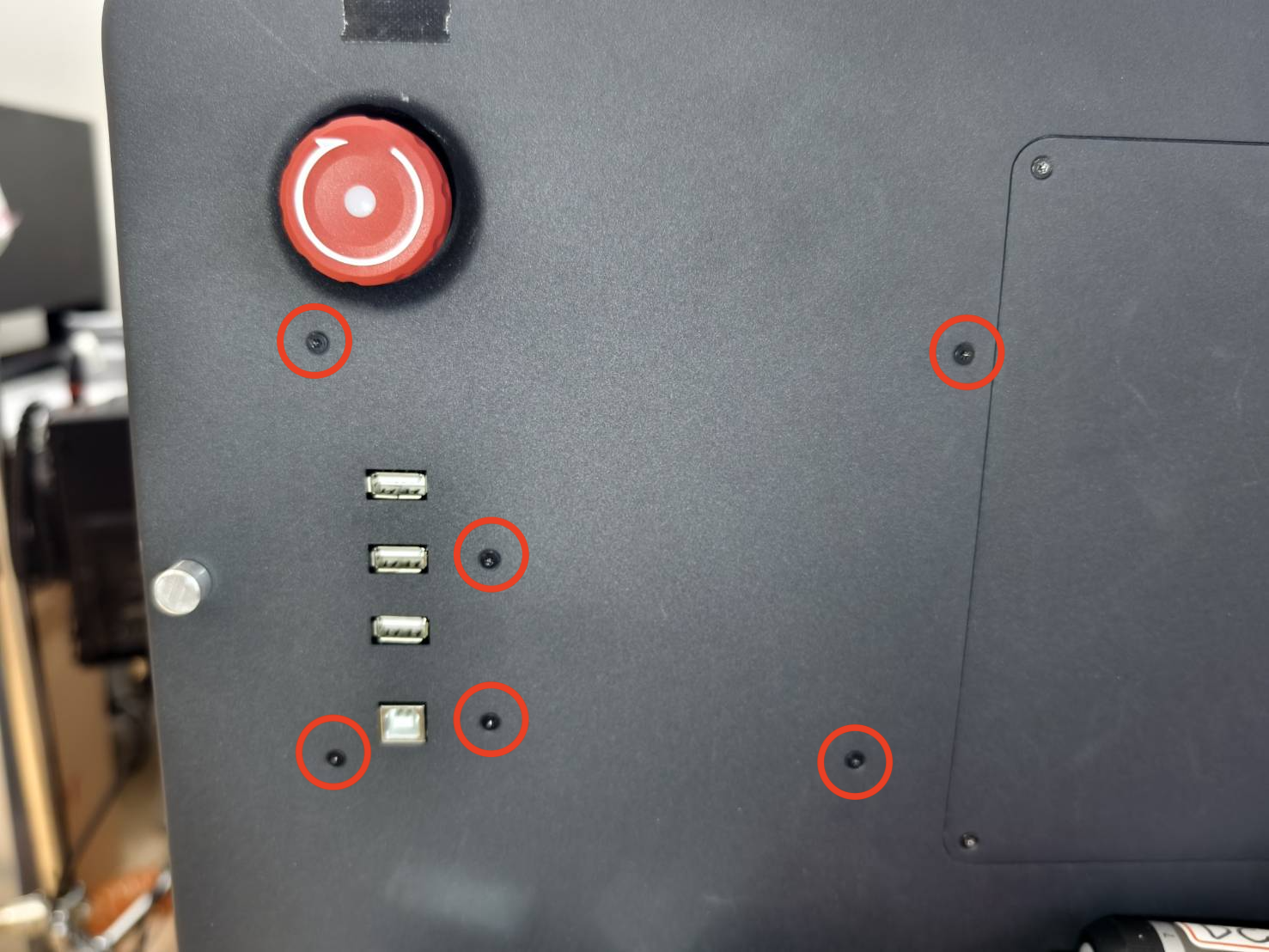

På høyre side av maskinen, fjern T8-skruene for å løsne hovedkortet fra systemet.

Her er en demonstrasjon av hvordan du tar ut kortet gjennom hullet.

Trinn 7

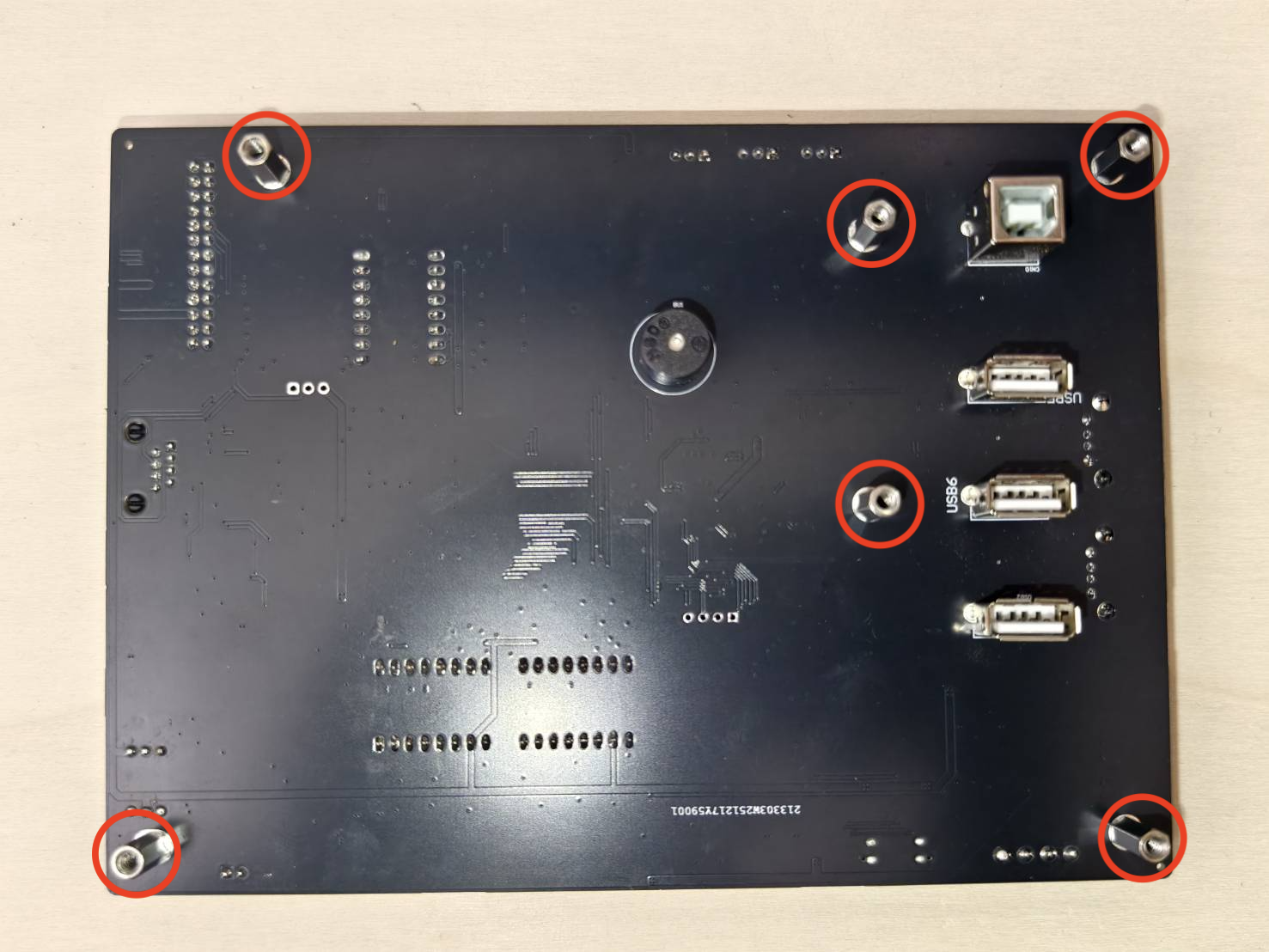

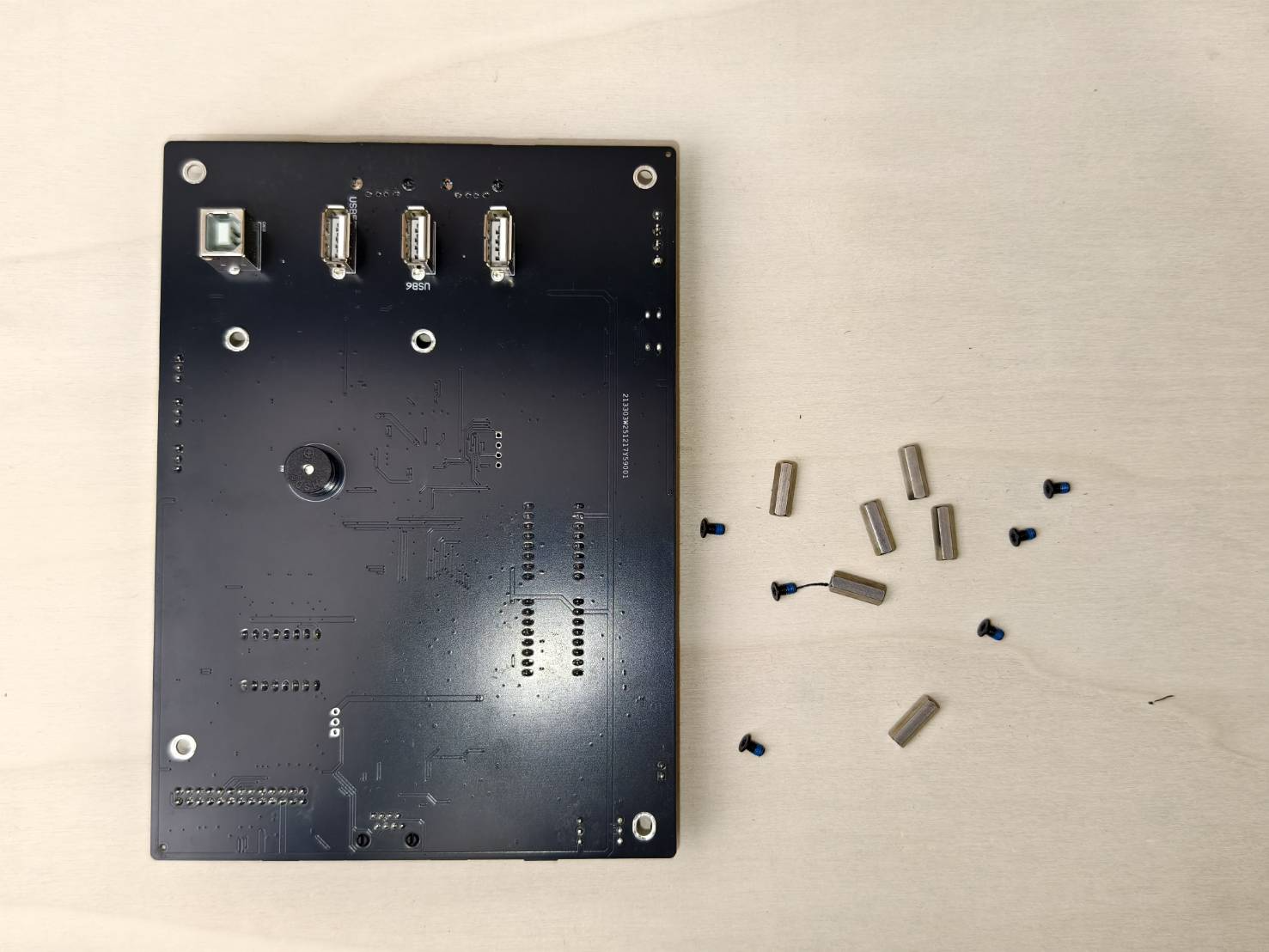

Fjern avstandsskruene fra hovedkortet ved å holde avstandsstykket fast mens du skrur ut T8-skruen.

T8-skruer (foran)	Avstandsstykker (bak)

Trinn 8

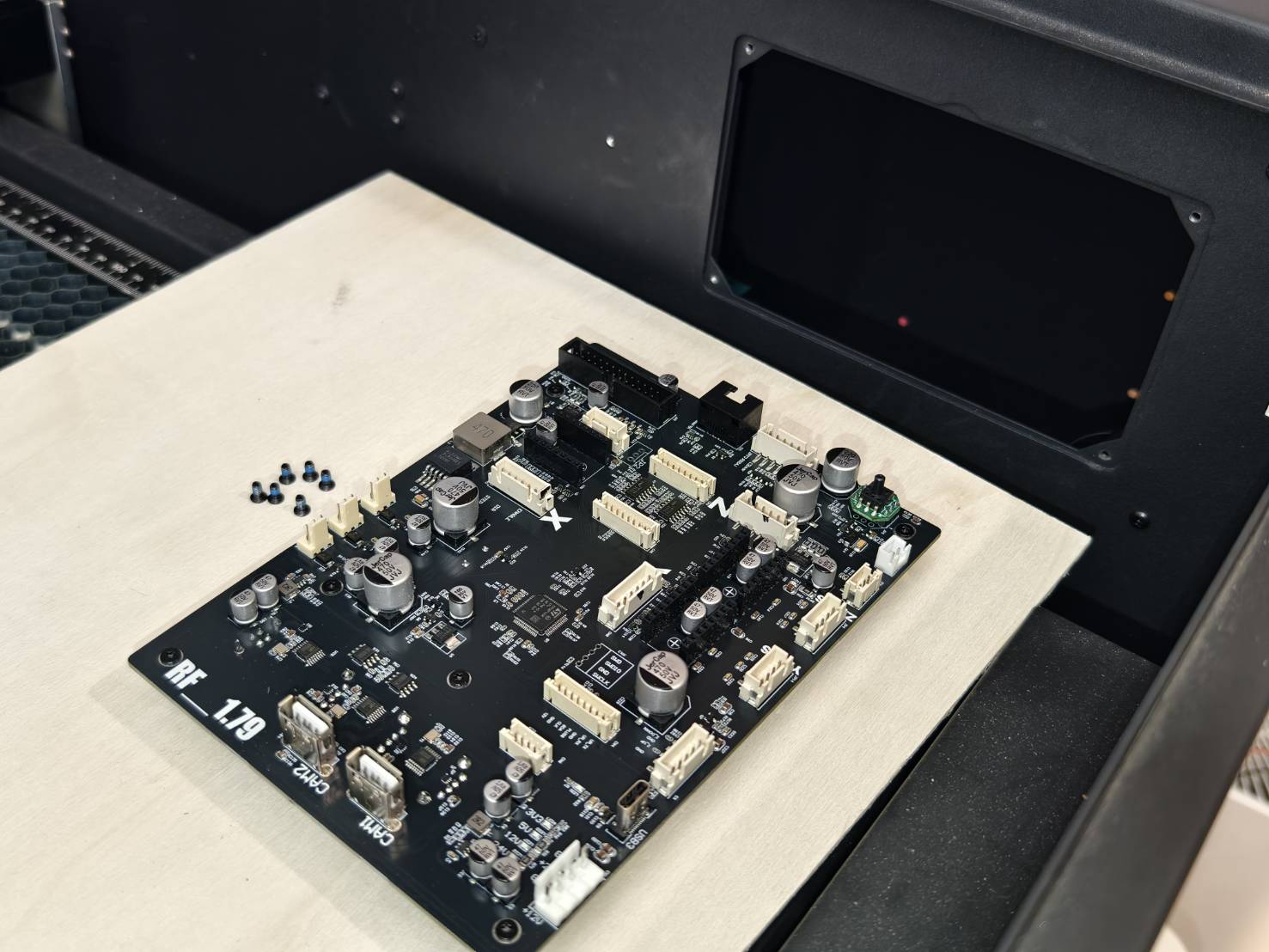

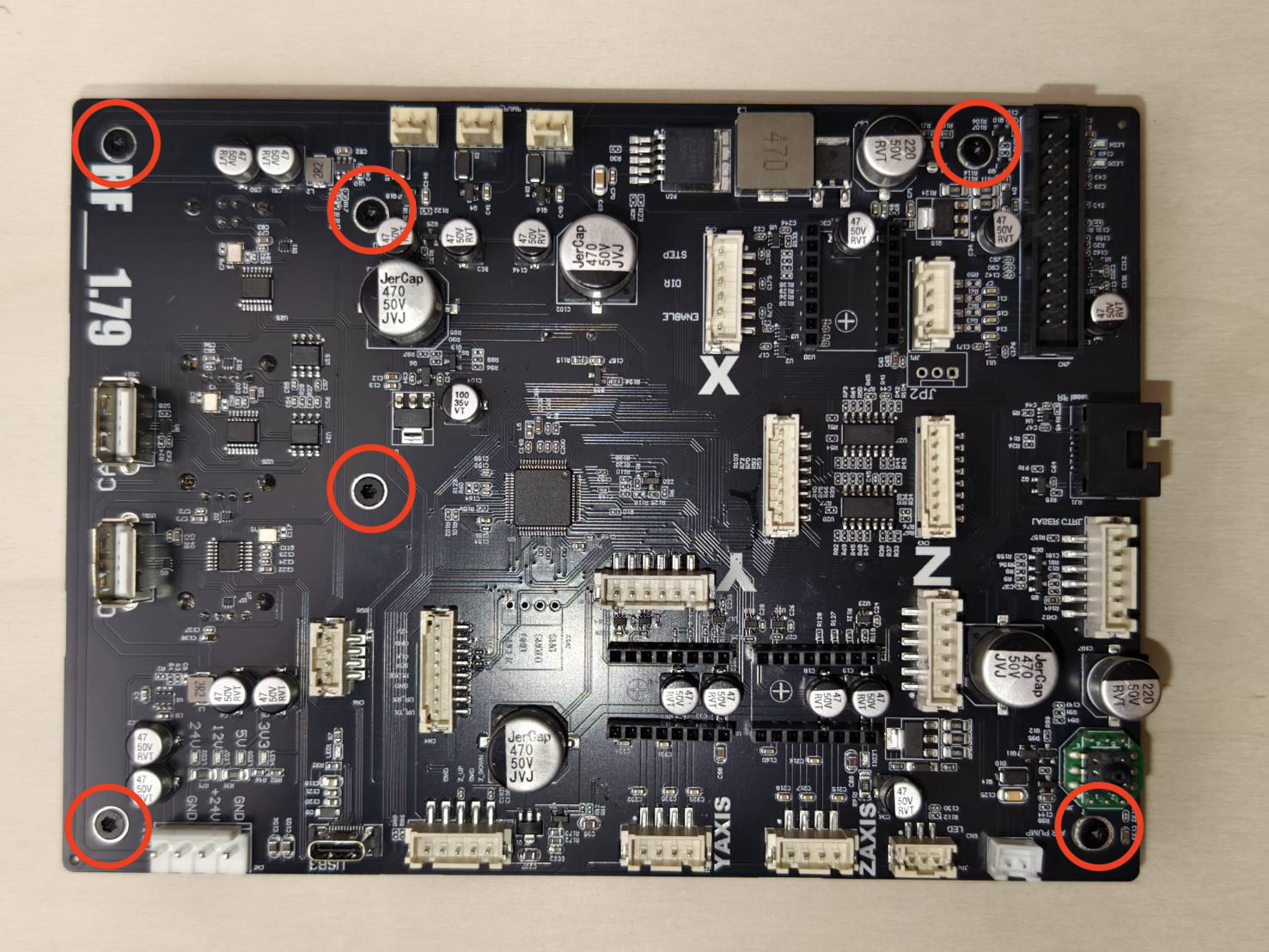

Monter avstandsskruene på det nye hovedkortet.

T8-skruer (foran)	Avstandsstykker (bak)

Trinn 9

Monter det nye hovedkortet med avstandsskruer på maskinen.

Her er en demonstrasjon av hvordan du setter kortet inn gjennom hullet.

Trinn 10

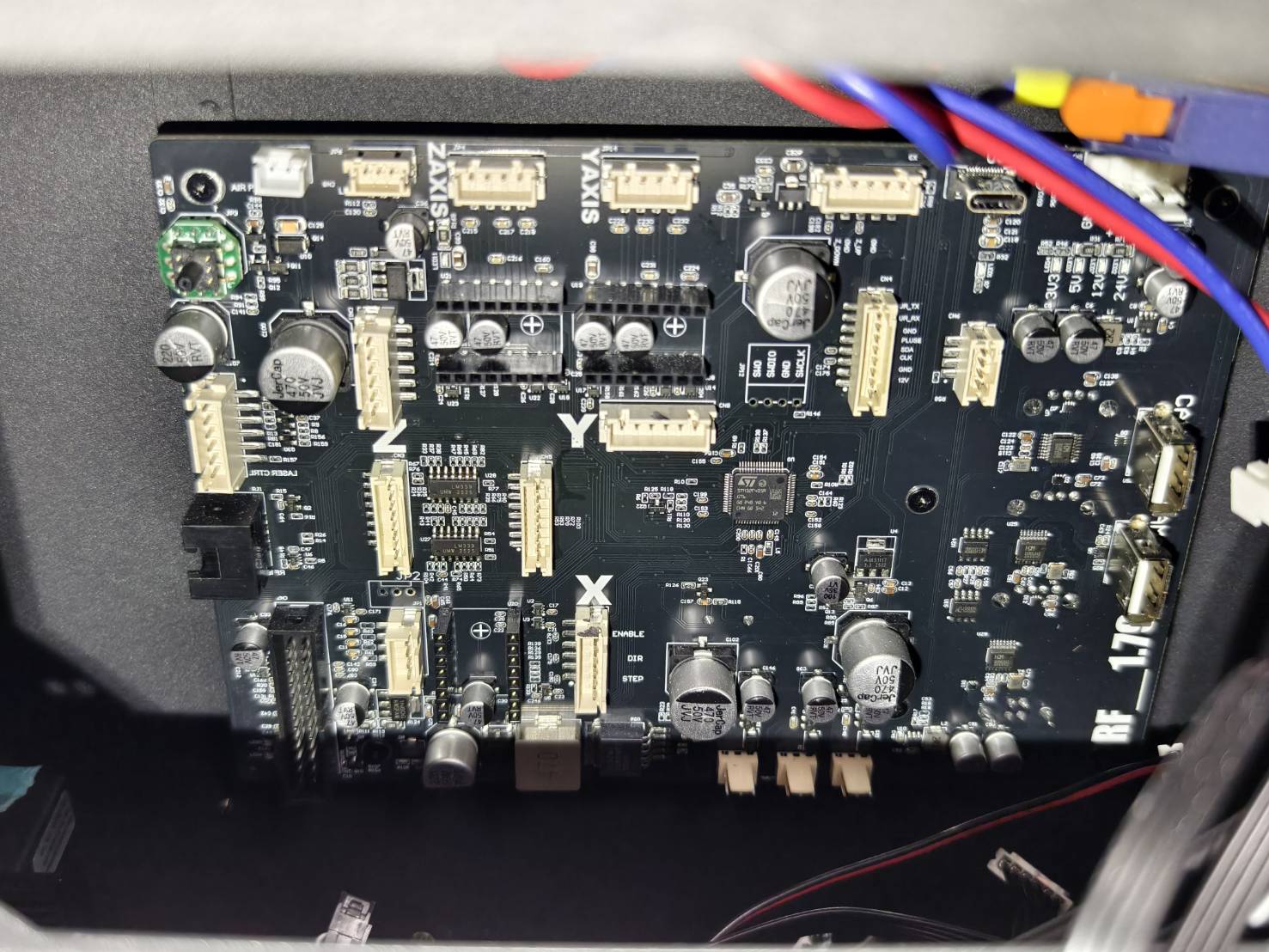

Koble til alle kablene på hovedkortet igjen. Sørg for å koble motoren og kameraets USB-kabel til de riktige merkede posisjonene.

For andre kontakter, se dette diagrammet som viser hvilke kontakter som skal være tomme.

Trinn 11

Monter sidedekselet inne i arbeidsområdet på nytt.

Trinn 12
