HEXA RF - Utskifting av 12V strømforsyning (12V PSU)

Verktøy

Trinn 1

Slå av maskinen og koble fra strømkabelen.

Trinn 2

Bruk en T8 Torx-skrutrekker til å åpne sidedekselet.

Trinn 3

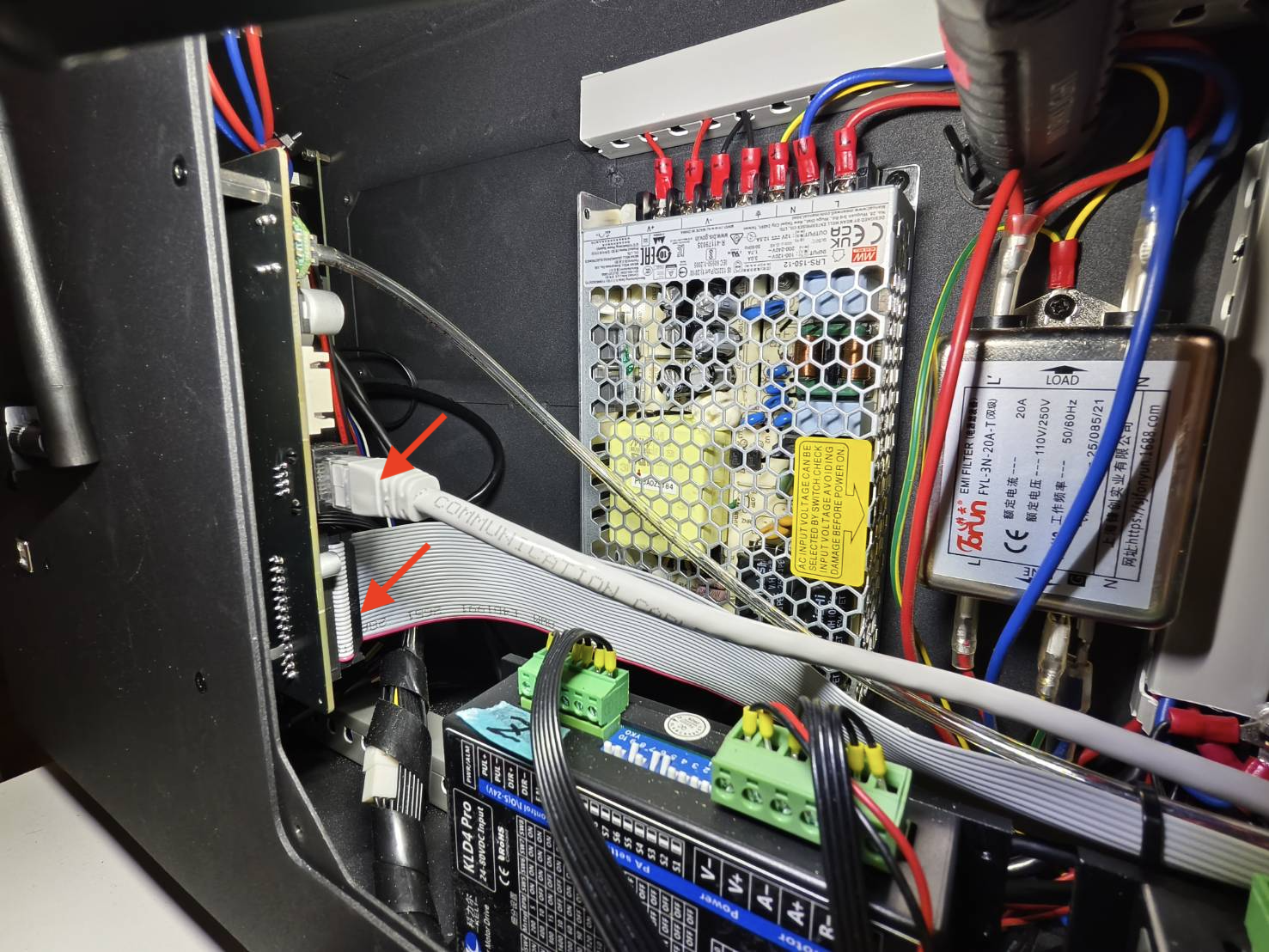

Koble fra båndkabelen og RJ45-kabelen for å få mer plass.

Trinn 4

Løsne den venstre driverboksen for å få mer plass.

Trinn 5

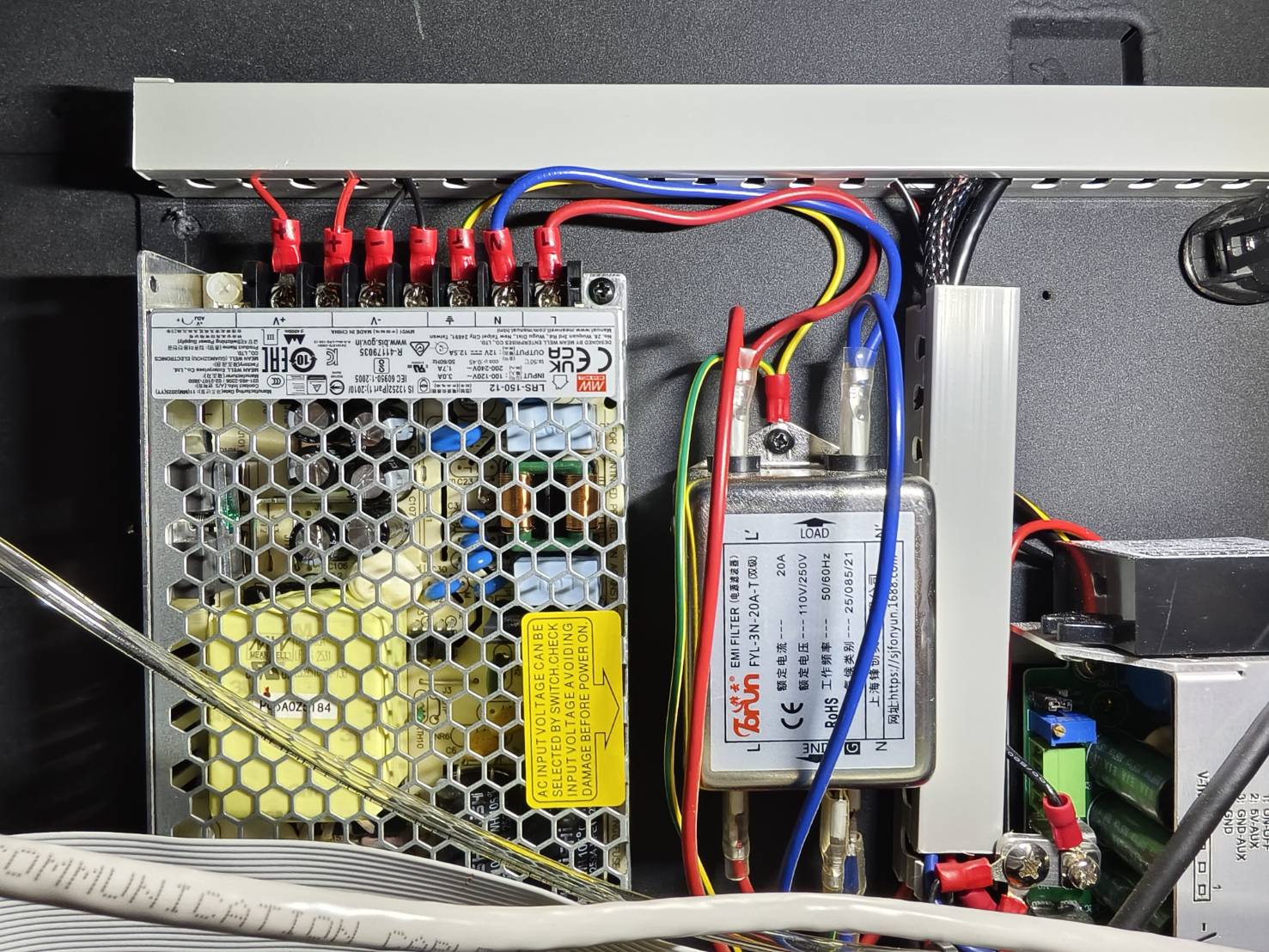

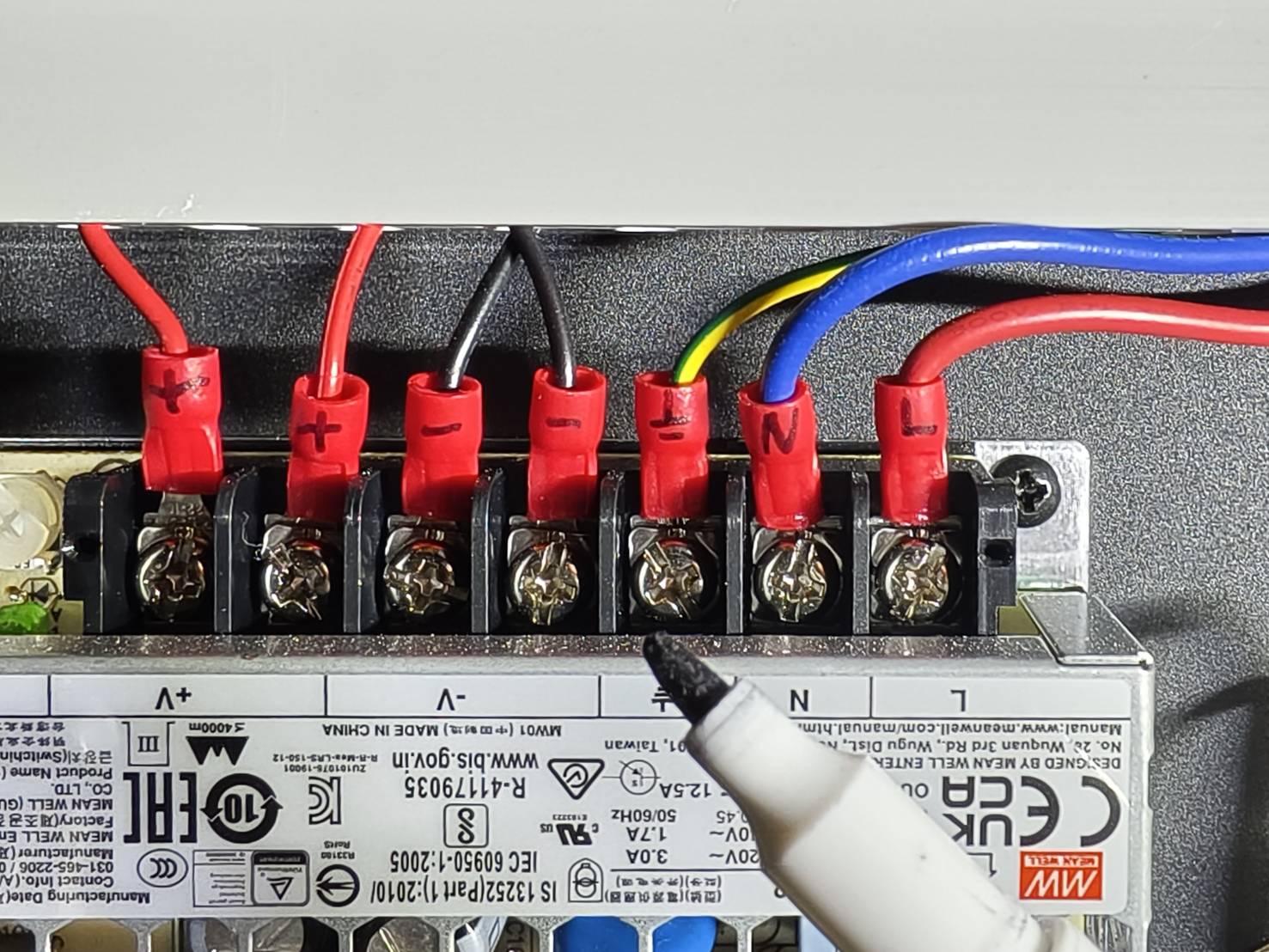

Ta bilder av hele kablingen til 12V-strømforsyningen eller merk ledningene direkte.
Sørg for at bildene er så tydelige som mulig.
Hensikten er å unngå at du glemmer hvor alle ledningene skal kobles når du installerer den nye.
(Hvis du glemmer hvor kabelen skal kobles, se diagrammet for det nyeste oppsettet.)

Trinn 6

Koble fra ledningene på 12V-strømforsyningen.
(Skruene på strømforsyningen trenger ikke å fjernes; det er nok å løsne dem.)

Trinn 7

Fjern 12V-strømforsyningen fra systemet. Det er to skruer som fester strømforsyningen.
Den øverste må fjernes, men den nederste trenger bare å løsnes, så kan strømforsyningen tas av.

Trinn 8

Installer den nye 12V-strømforsyningen.

Trinn 9

Koble til ledningene på den nye 12V-strømforsyningen. Vennligst se bildene eller merkene i Trinn 5.

Trinn 10

Monter driverboksen på nytt.

Trinn 11

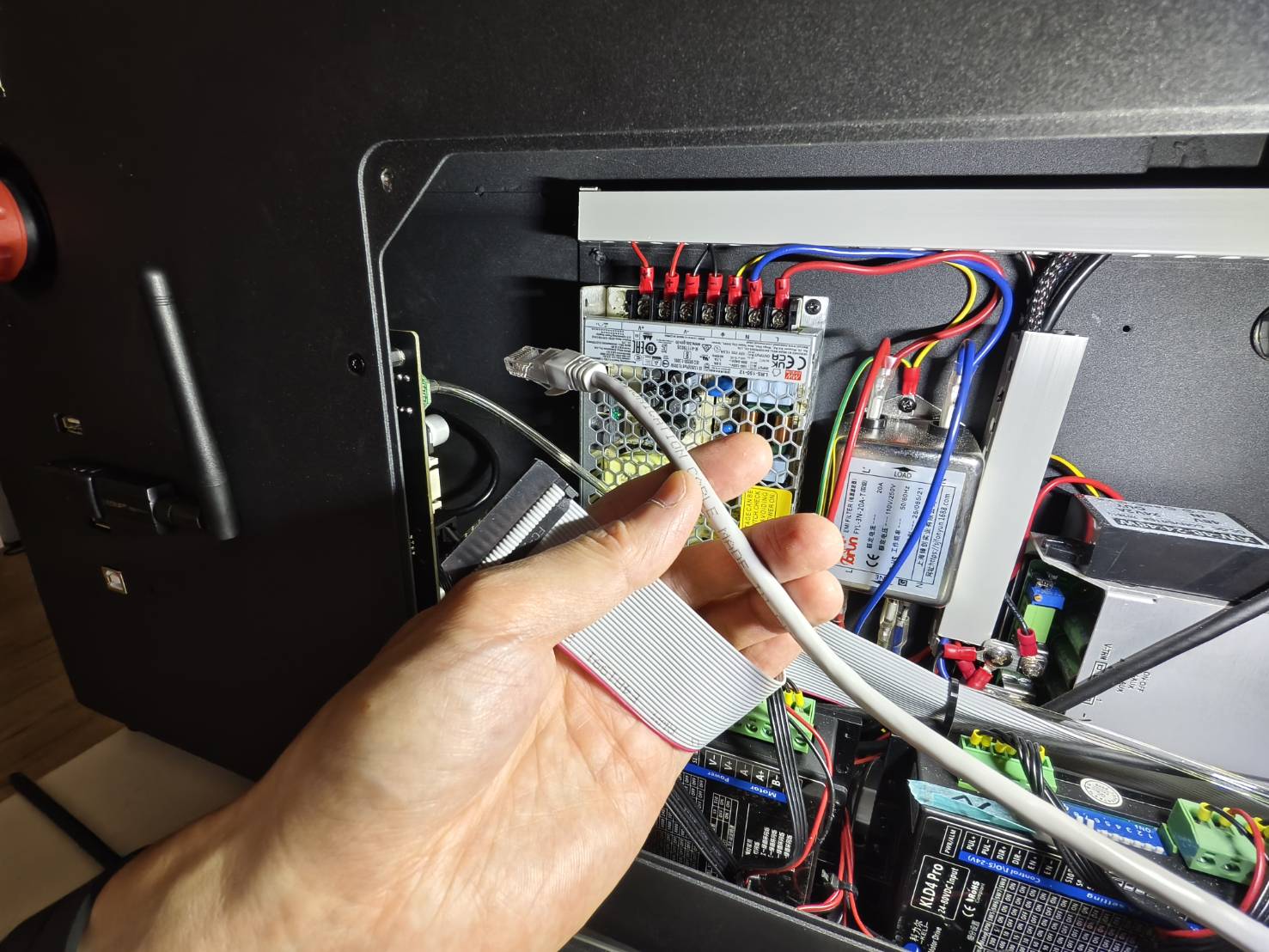

Koble til båndkabelen og RJ45-kabelen igjen.

Trinn 12

Monter sidedekselet på nytt.
