Beambox - Rotasjonsmodul 1.0 Installasjonsveiledning

1. Installasjon

1.1 Rotasjonsmodulen består av 4 deler - hovedenheten, T-håndtaket, bryterboksen og 2 stk. klistremerker til bryterboksen.

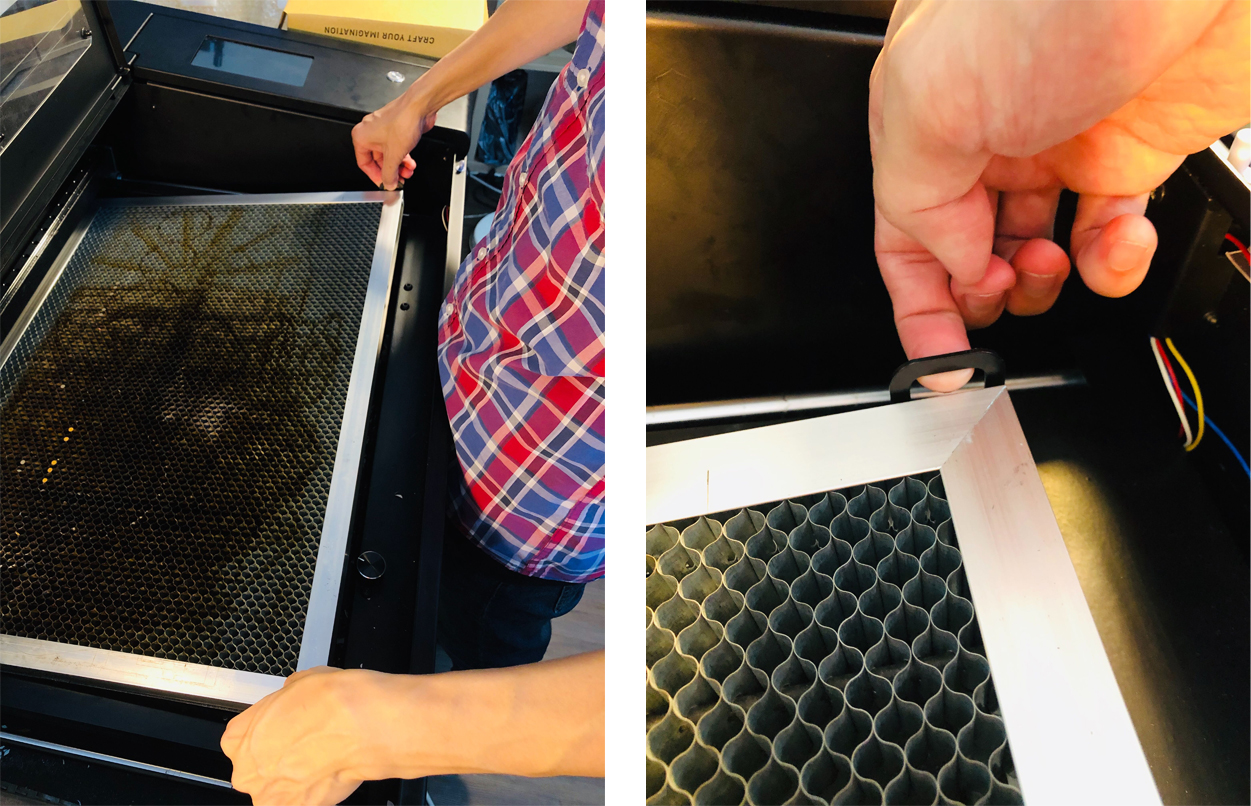

1.2 Fjern bikubeplattformen ved å løfte den ut ved hjelp av tappene.

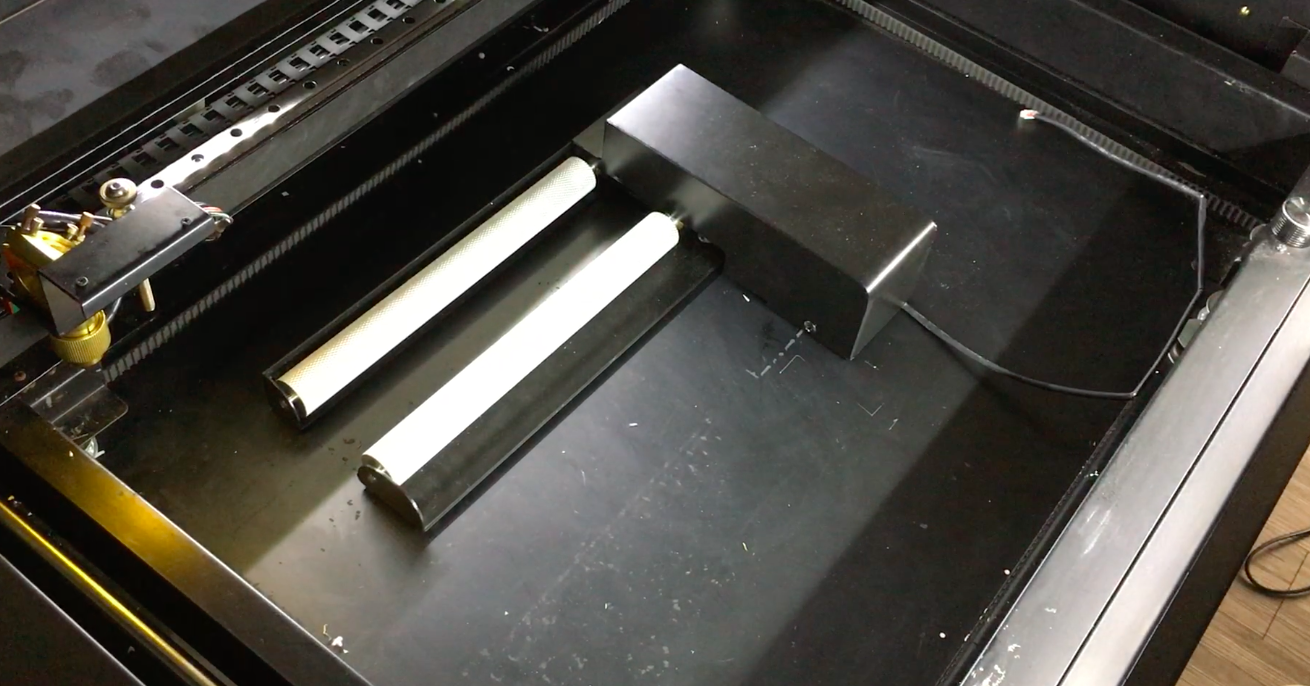

1.3 Plasser hovedenheten inn i maskinen. De svarte delene av hovedenheten skal være på høyre side.

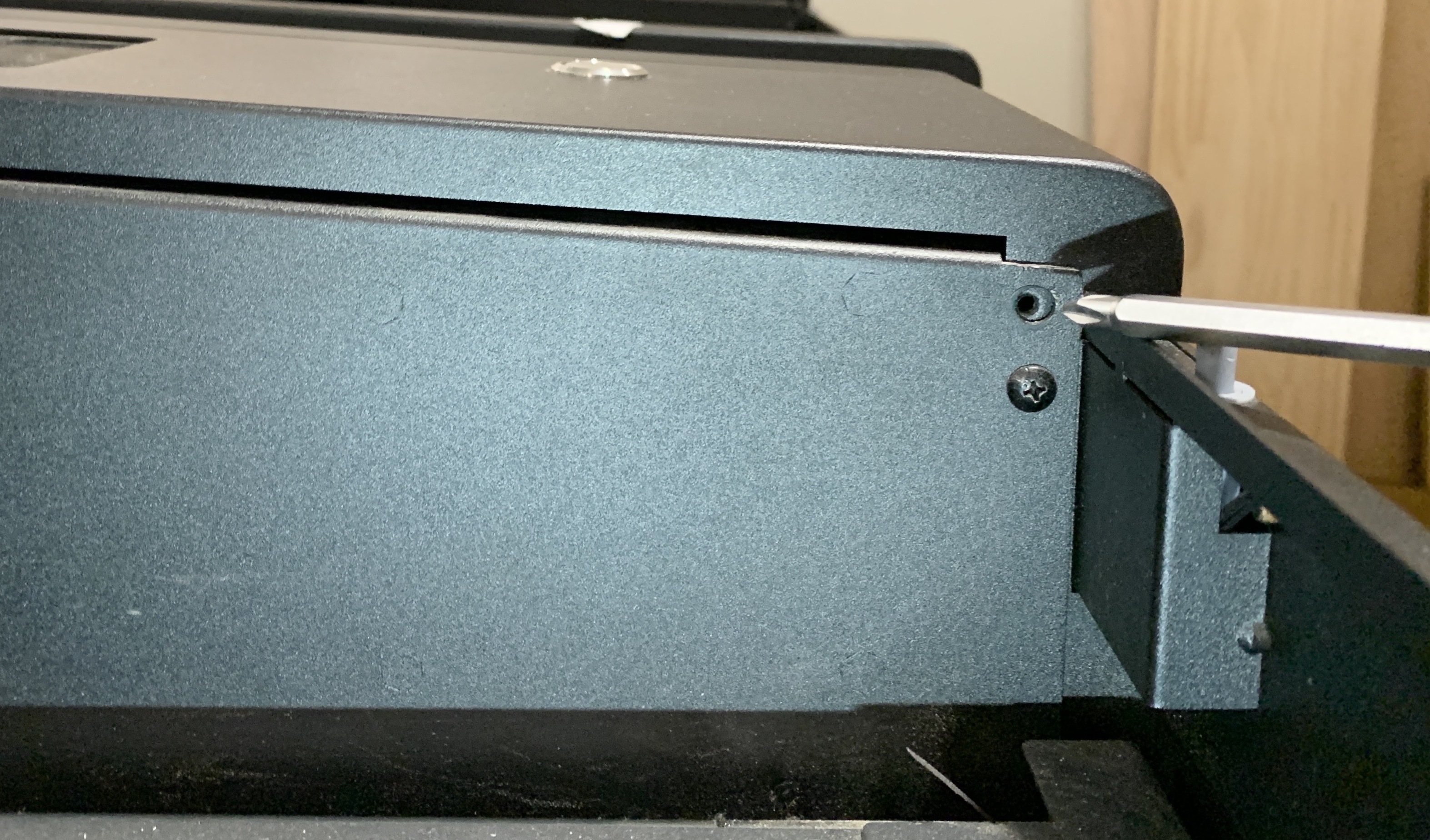

1.4 Fjern den første skruen på venstre side av høyre deksel og åpne det.

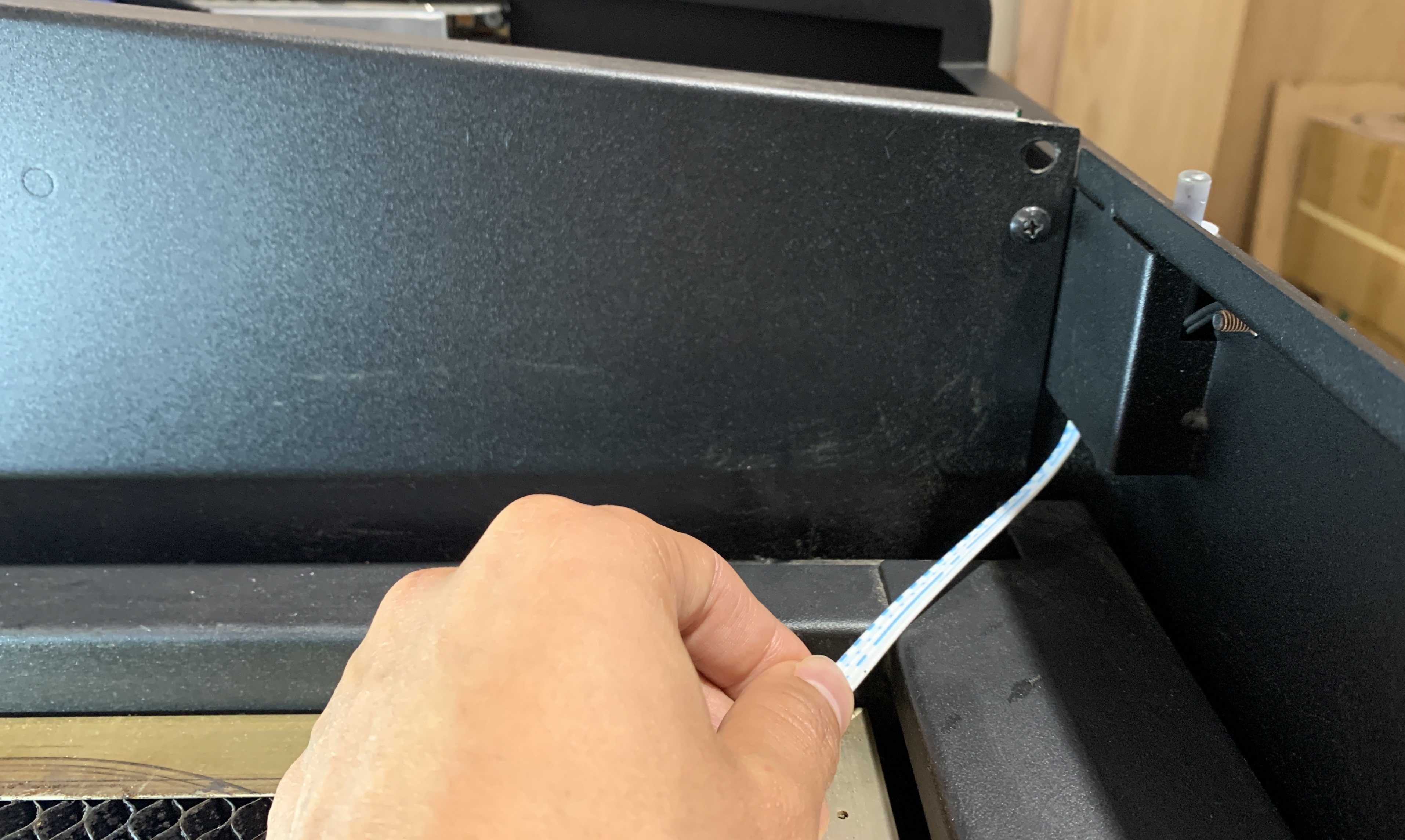

1.5 Tre begge kablene fra bryterboksen gjennom hullet øverst på skilleveggen.

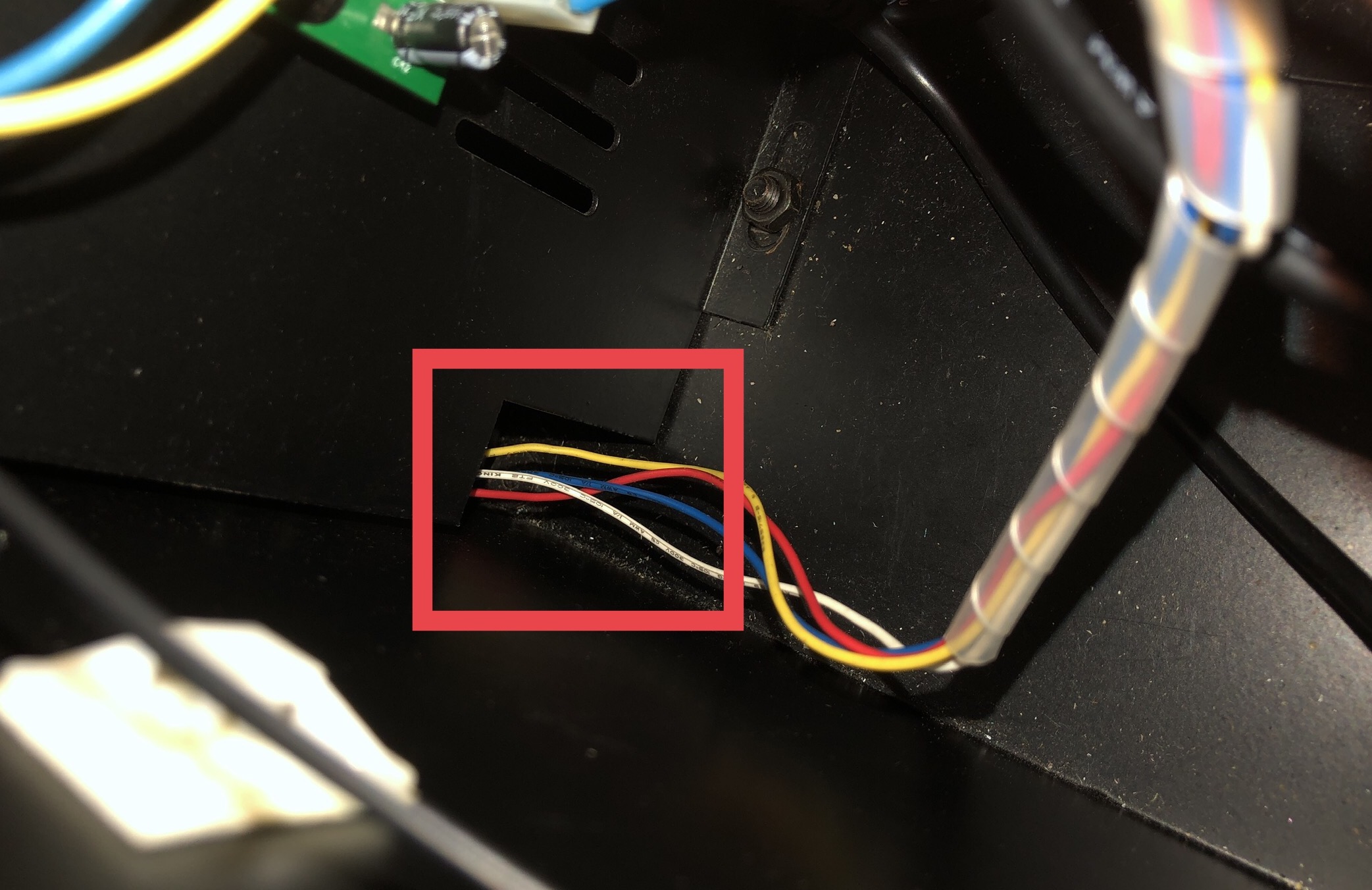

*For enkelte eldre maskinversjoner må du tre begge kablene fra bryterboksen gjennom hullet i bunnen.

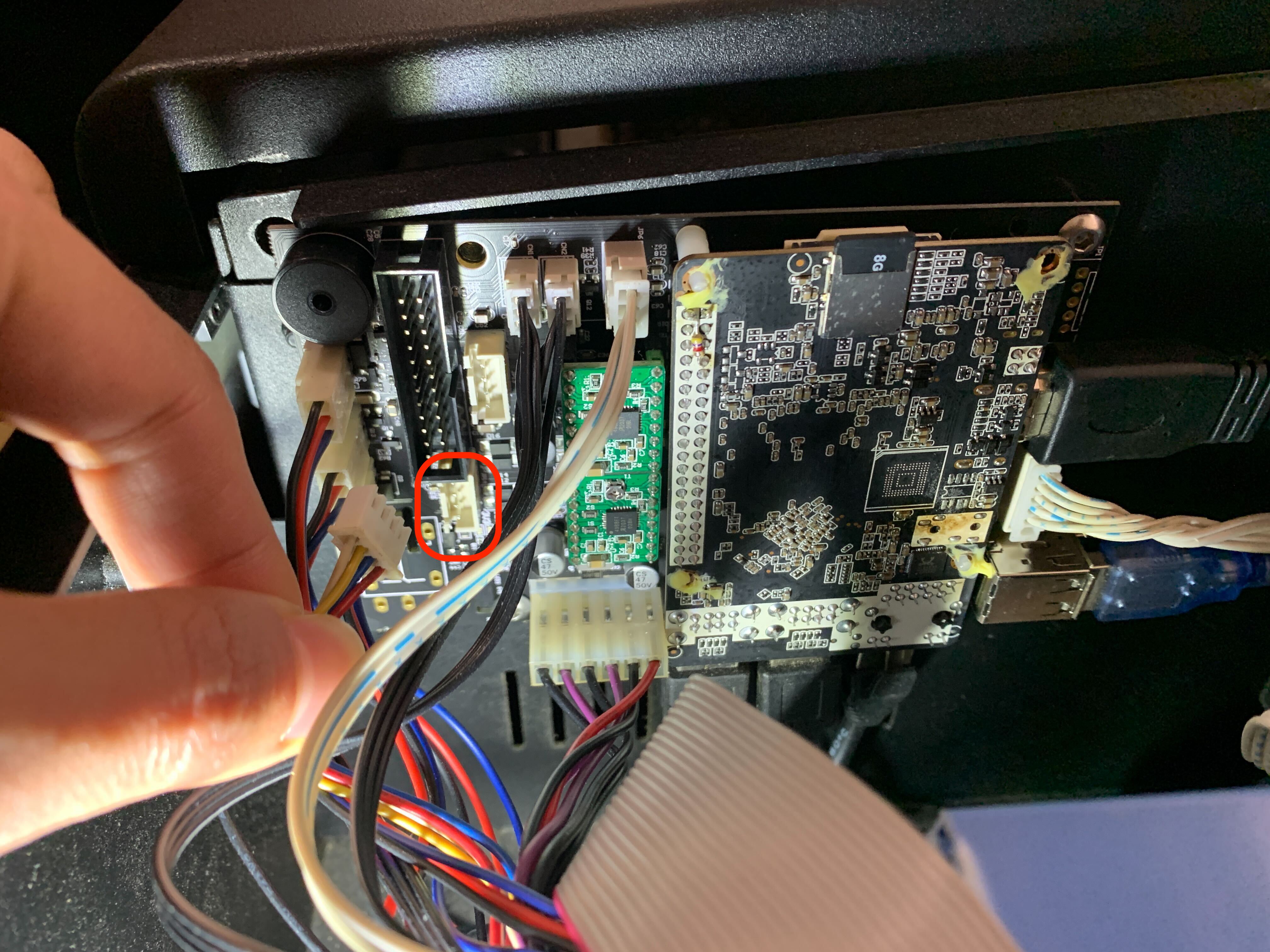

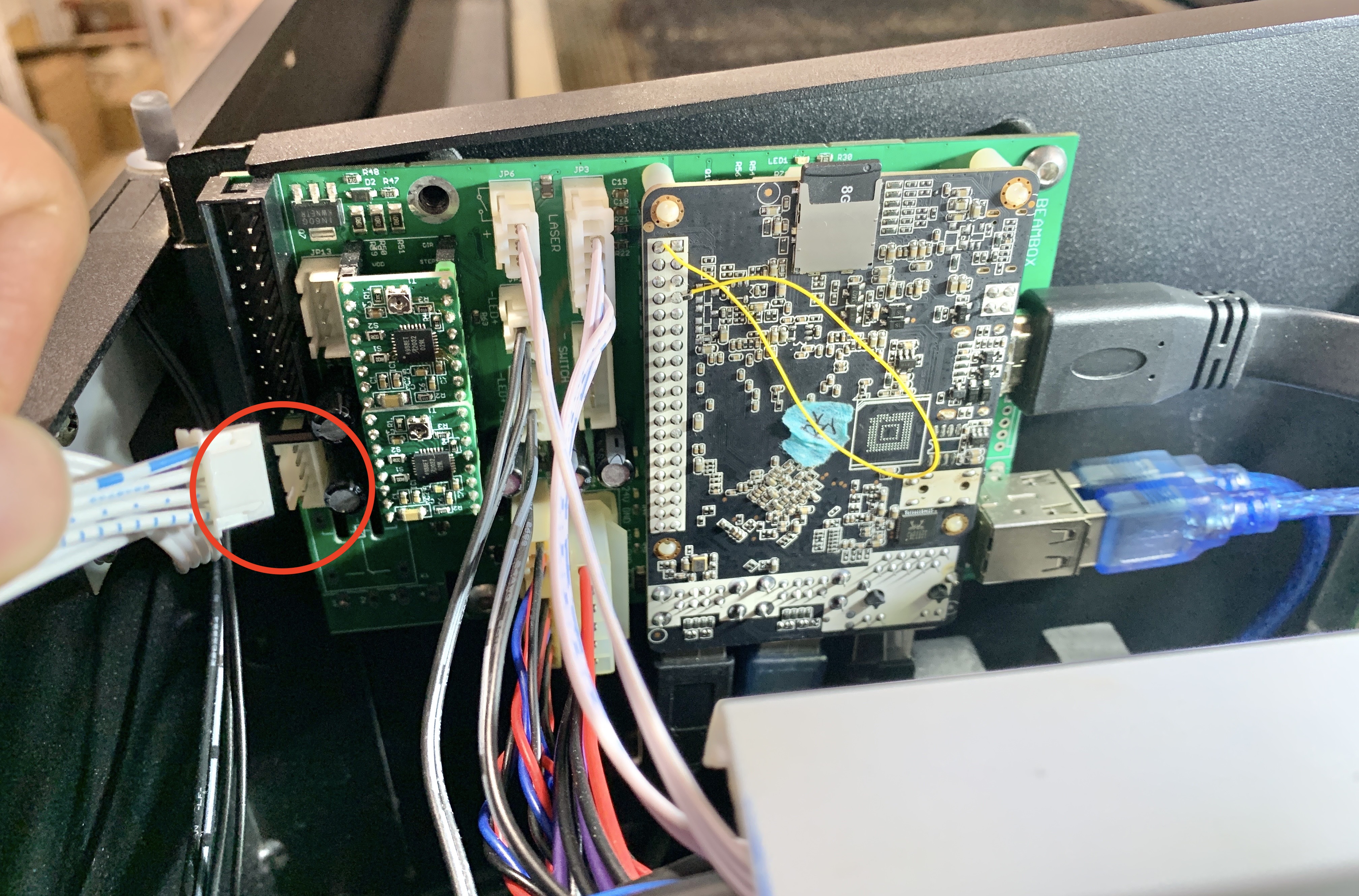

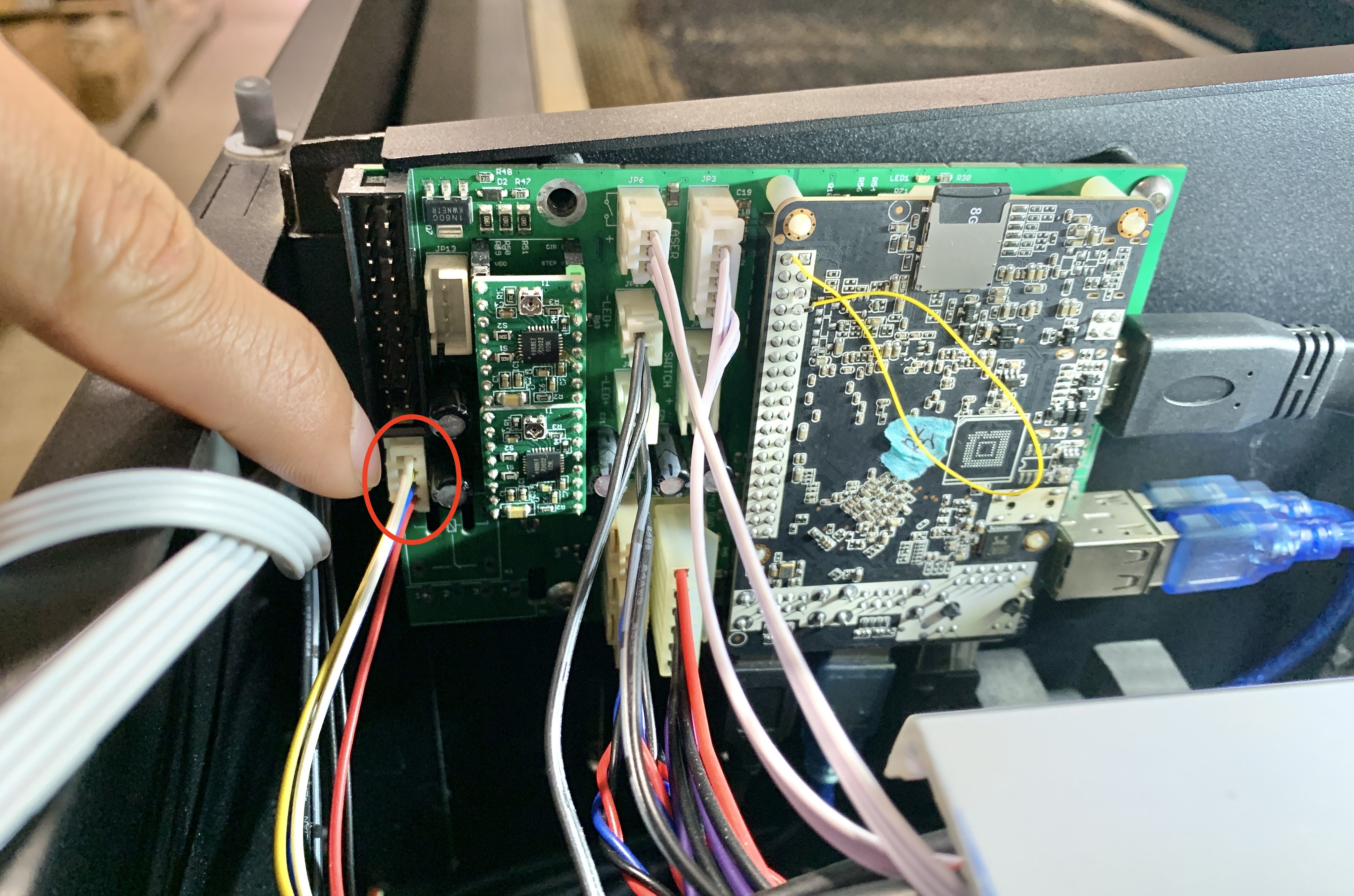

1.6 Koble fra plotterkortet og Y-motorkabelen (markert med sirkel) fra hovedkortet.

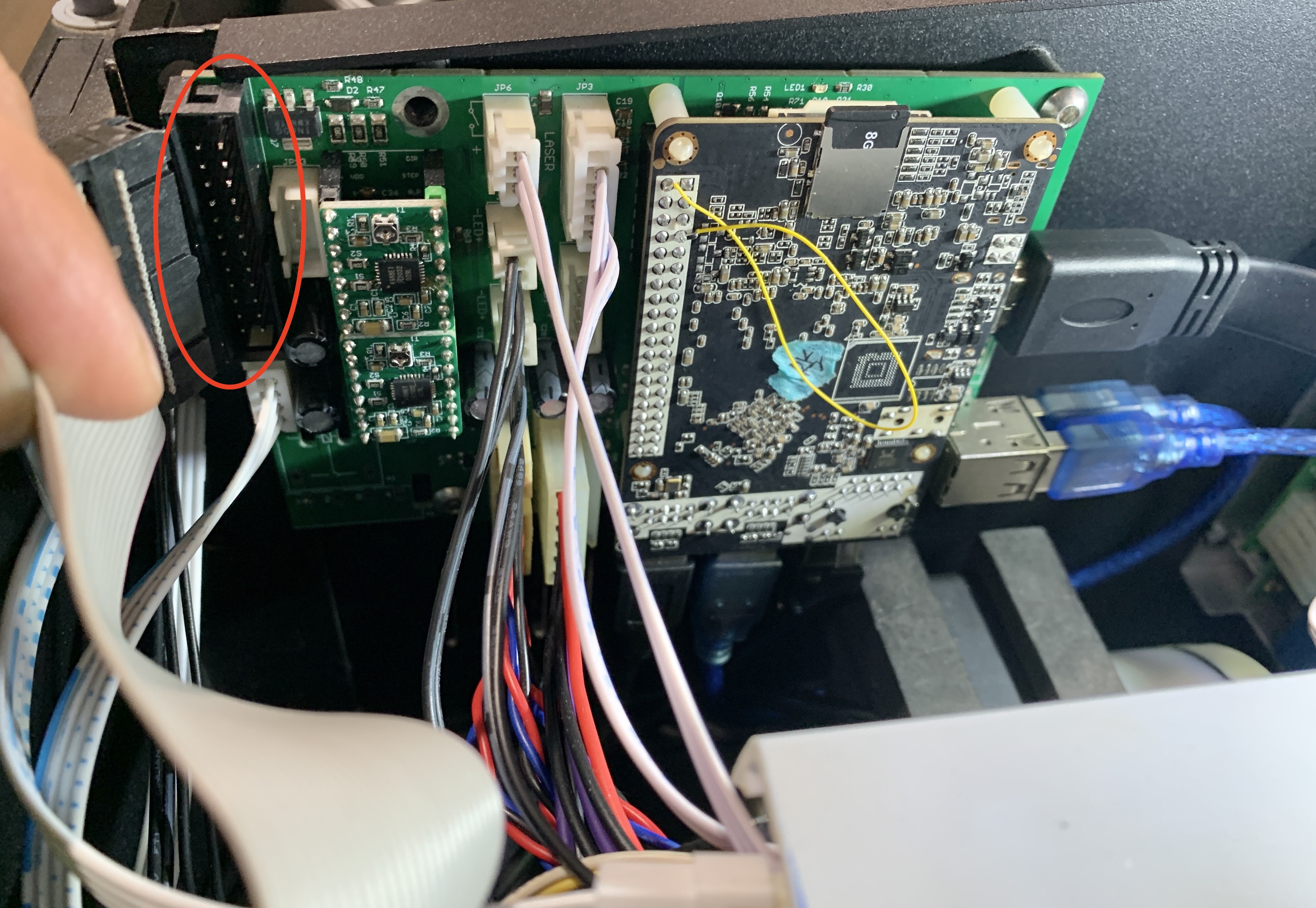

*Se hovedkortversjonen på bildet nedenfor hvis maskinens serienummer er etter FBB1CT2220001 / FBB1PT2220001.

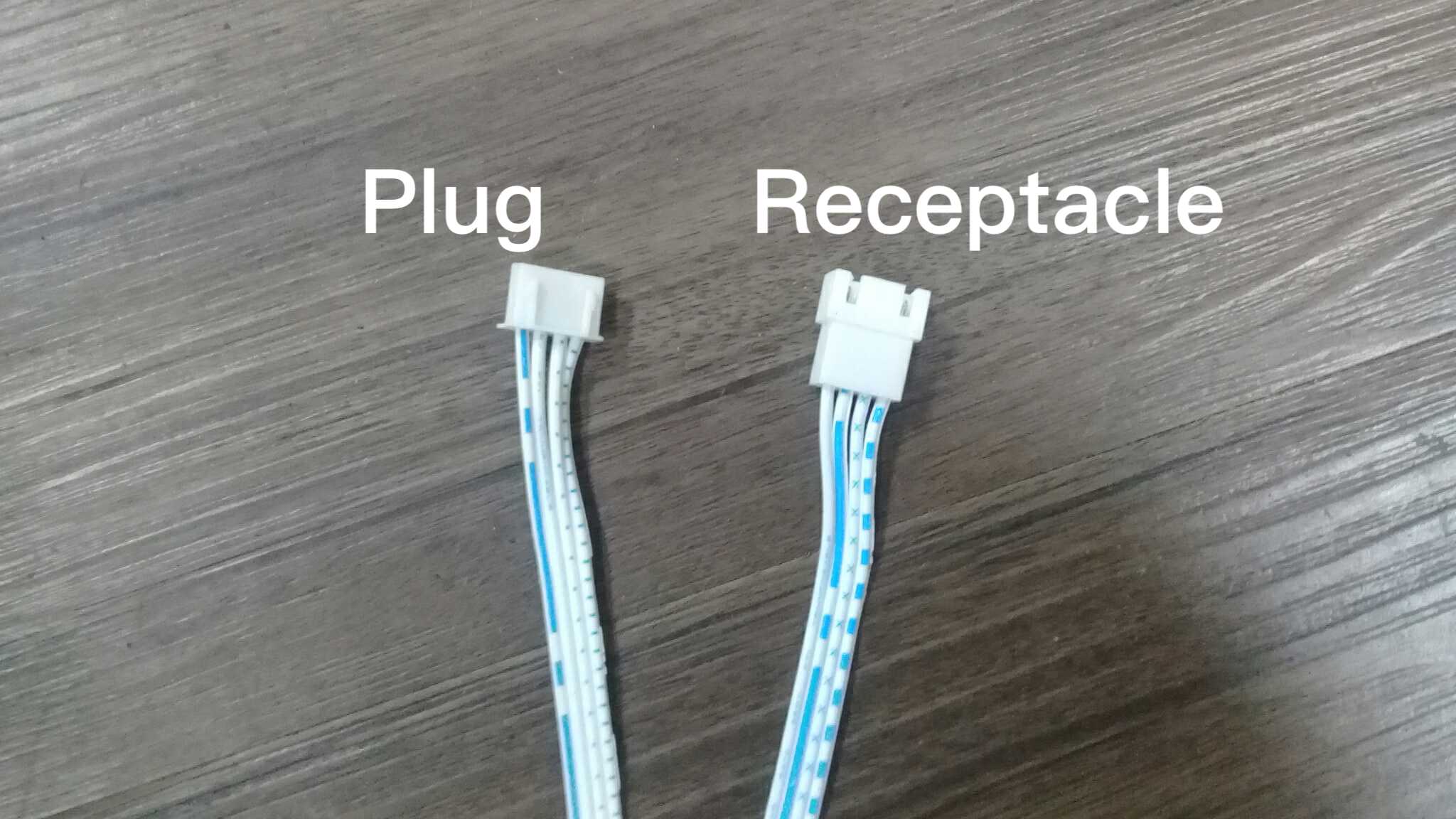

1.7 Det er 2 kabler i bryterboksen. En er en plugg, og den andre er en kontakt.

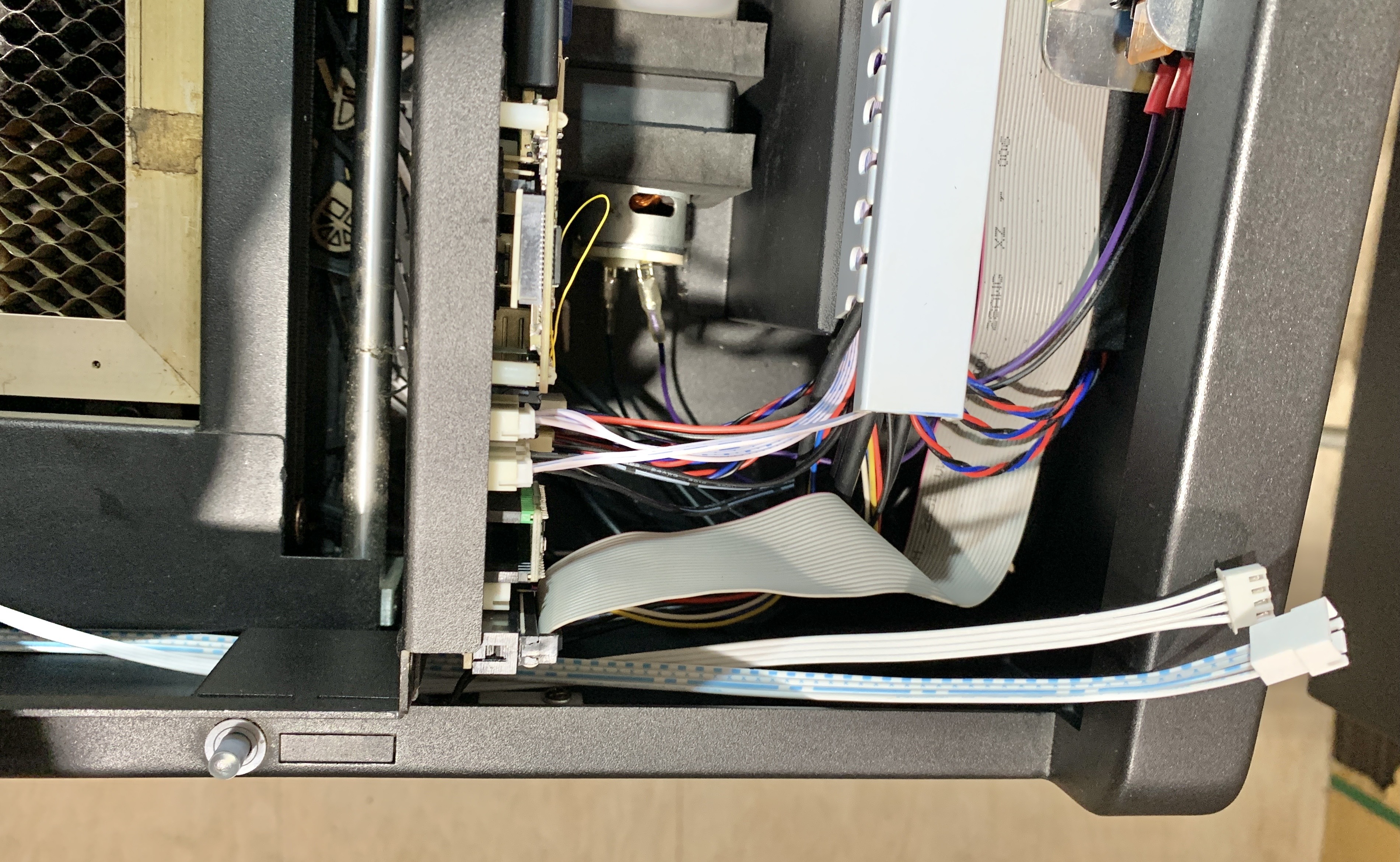

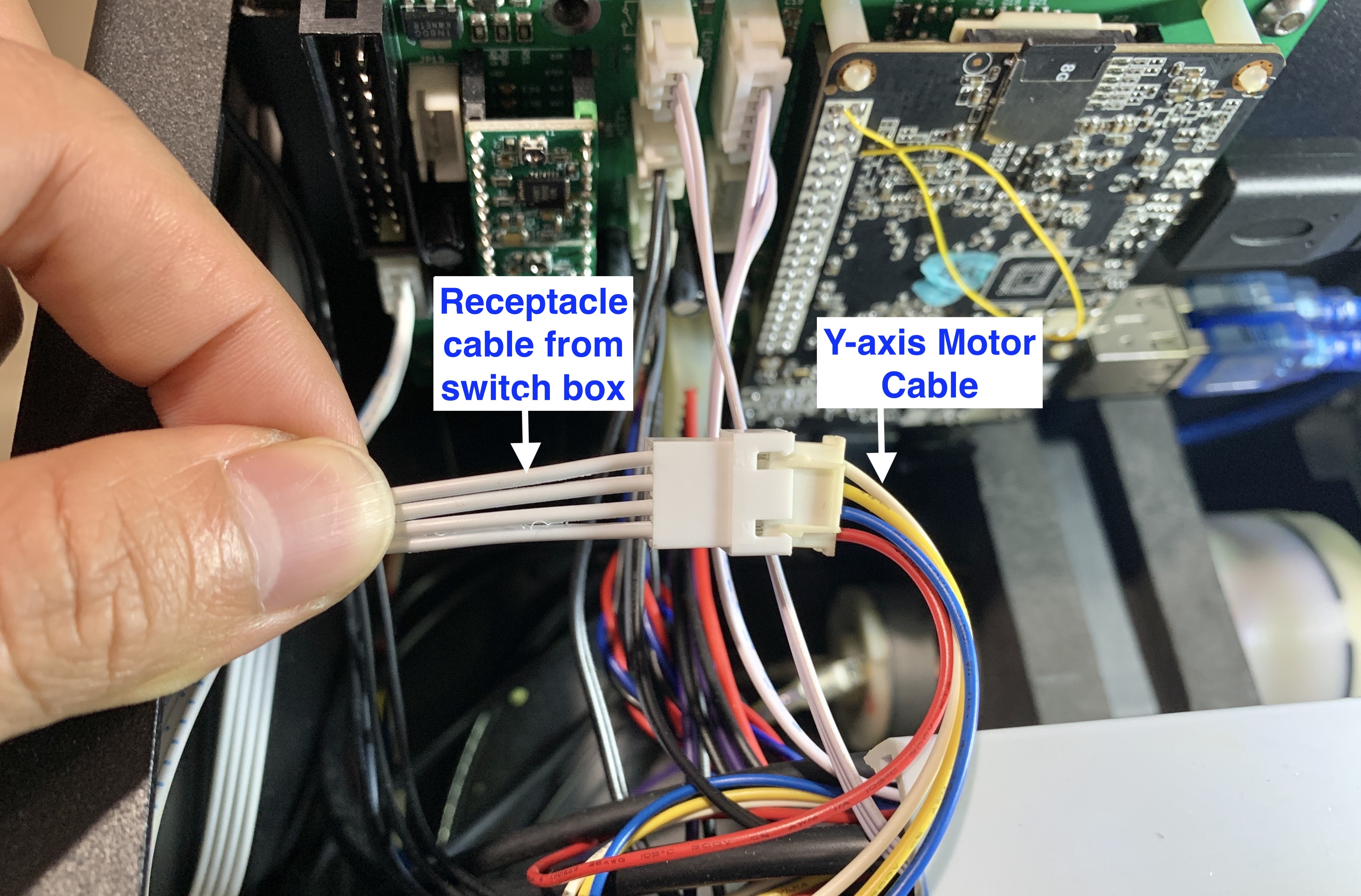

1.8 Sett inn pluggkabelen fra bryterboksen i Y-aksemotorporten på hovedkortet.

1.9 Koble Y-motorkabelen du koblet fra hovedkortet til kontaktkabelen på bryterboksen.

1.10 Koble til plotterkortkabelen.

*Dobbeltsjekk at alle kabler er riktig tilkoblet.

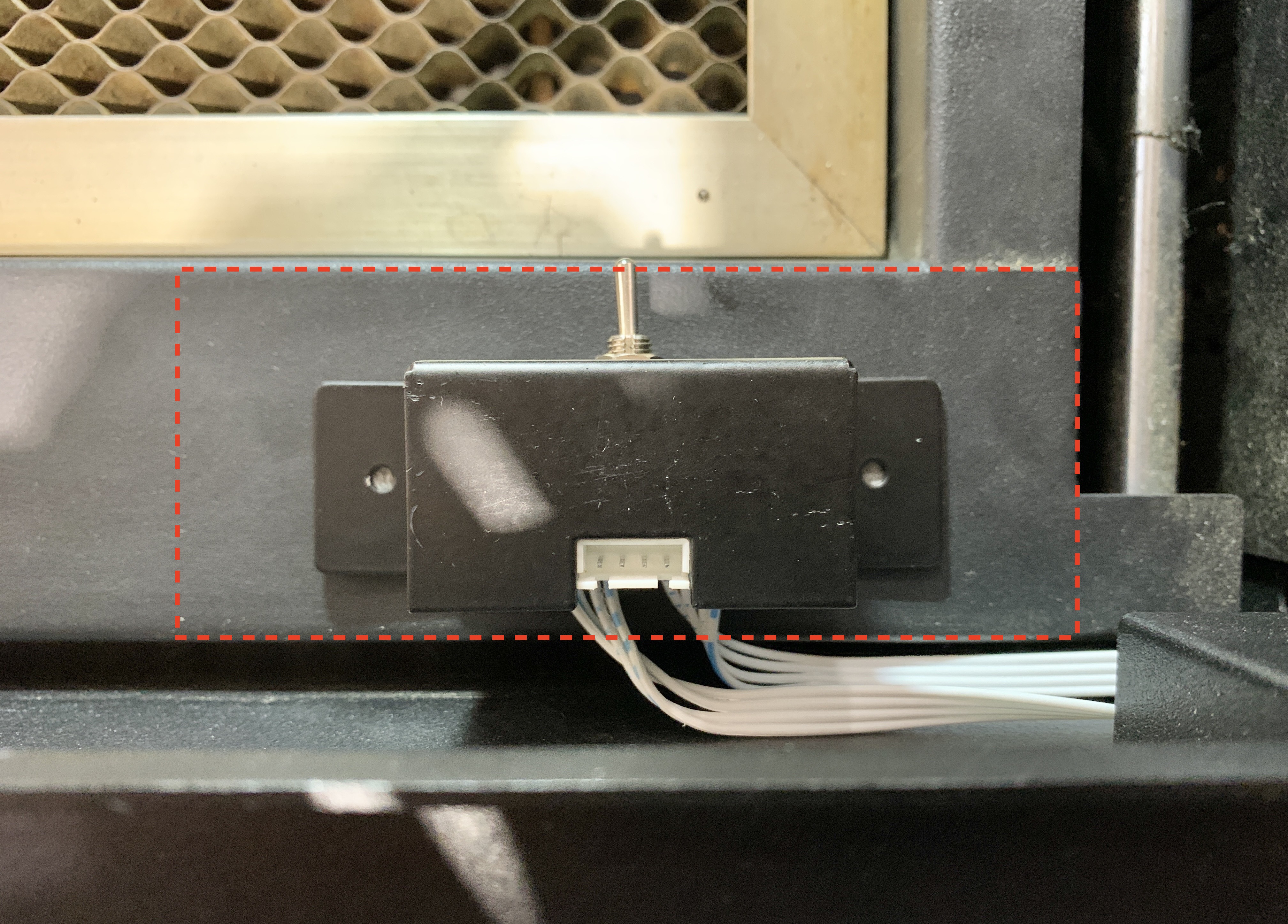

1.11 Fest klistremerkene på bryterboksen og plasser den på høyre nedre side av kammeret.

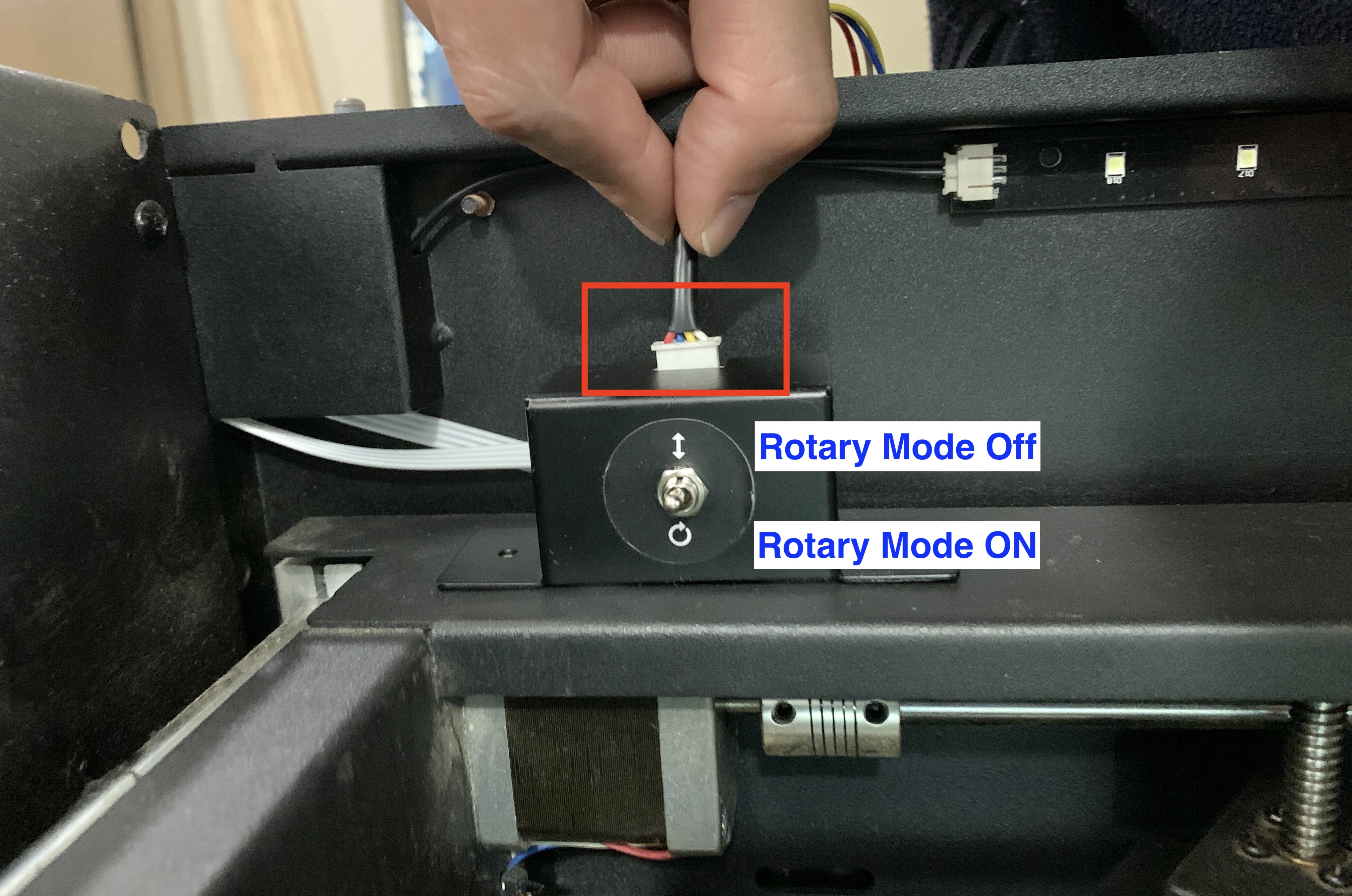

1.12 Sett den svarte kabelen fra hoveddelen inn i bryterboksen. Vennligst hold bryteren i av-posisjon (↕) inntil du blir bedt om å slå den på.

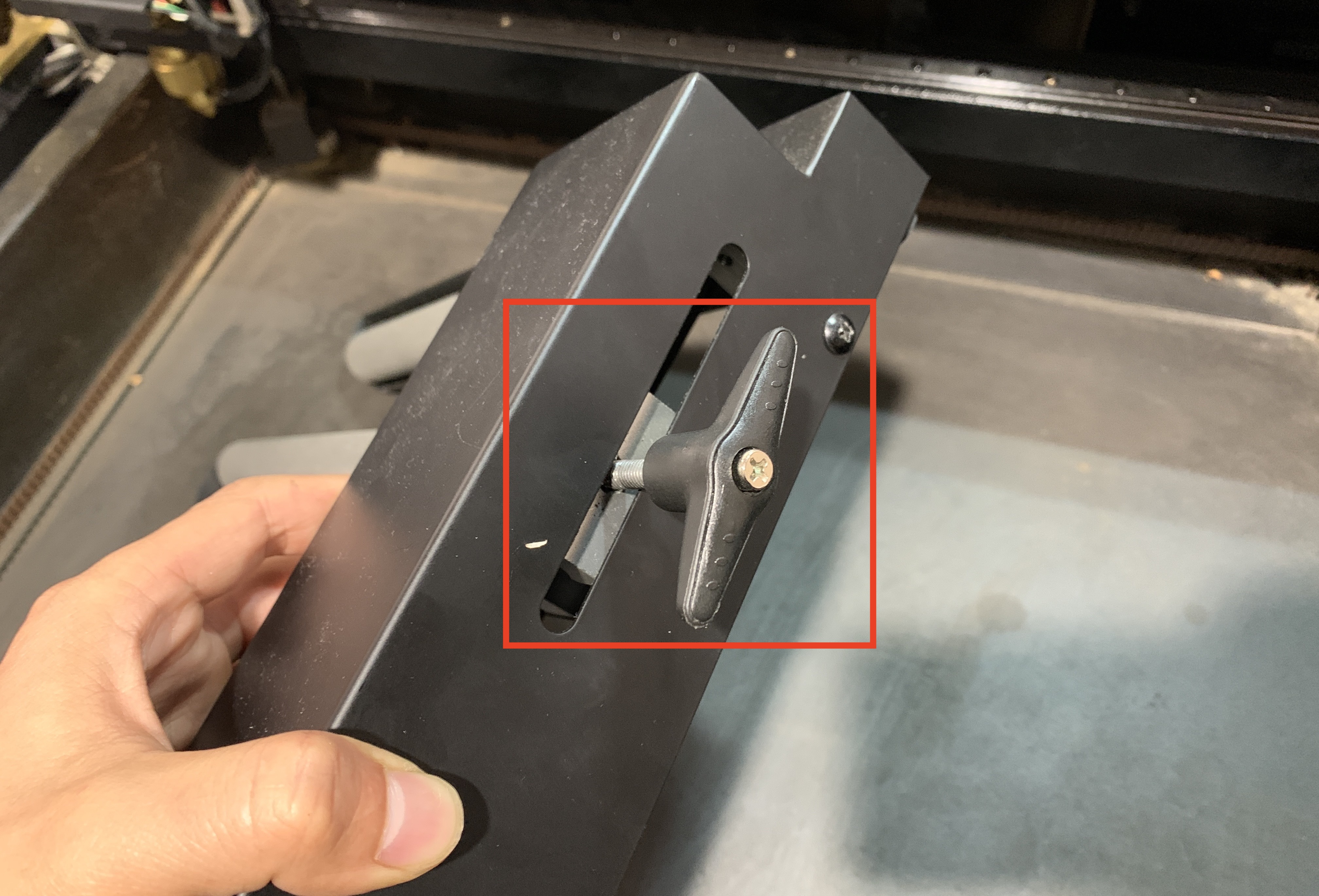

1.13 Monter T-håndtaket på høyre side av hoveddelen.

 1.14 Sørg for at rotasjonsfunksjonsbryteren er i av-posisjon. Å ha den på før du blir bedt om det kan gi forvirrende feilkoder.

2. Oppsett

2.1  Oppdater fastvaren til den nyeste versjonen. Her er veiledningen for fastvareoppdateringen.

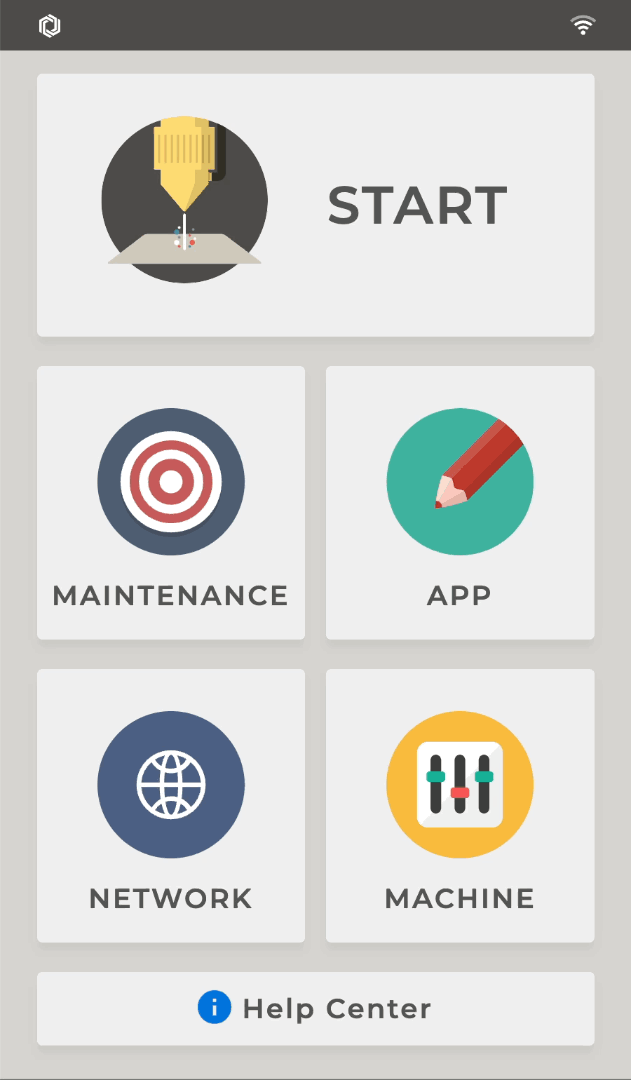

2.2 Angi rotasjonsinnstillingene på maskinens kontrollpanel: MASKIN > Maskinvareinnstillinger > Rotasjonsinnstilling > Rotasjon 1.0 > OK.

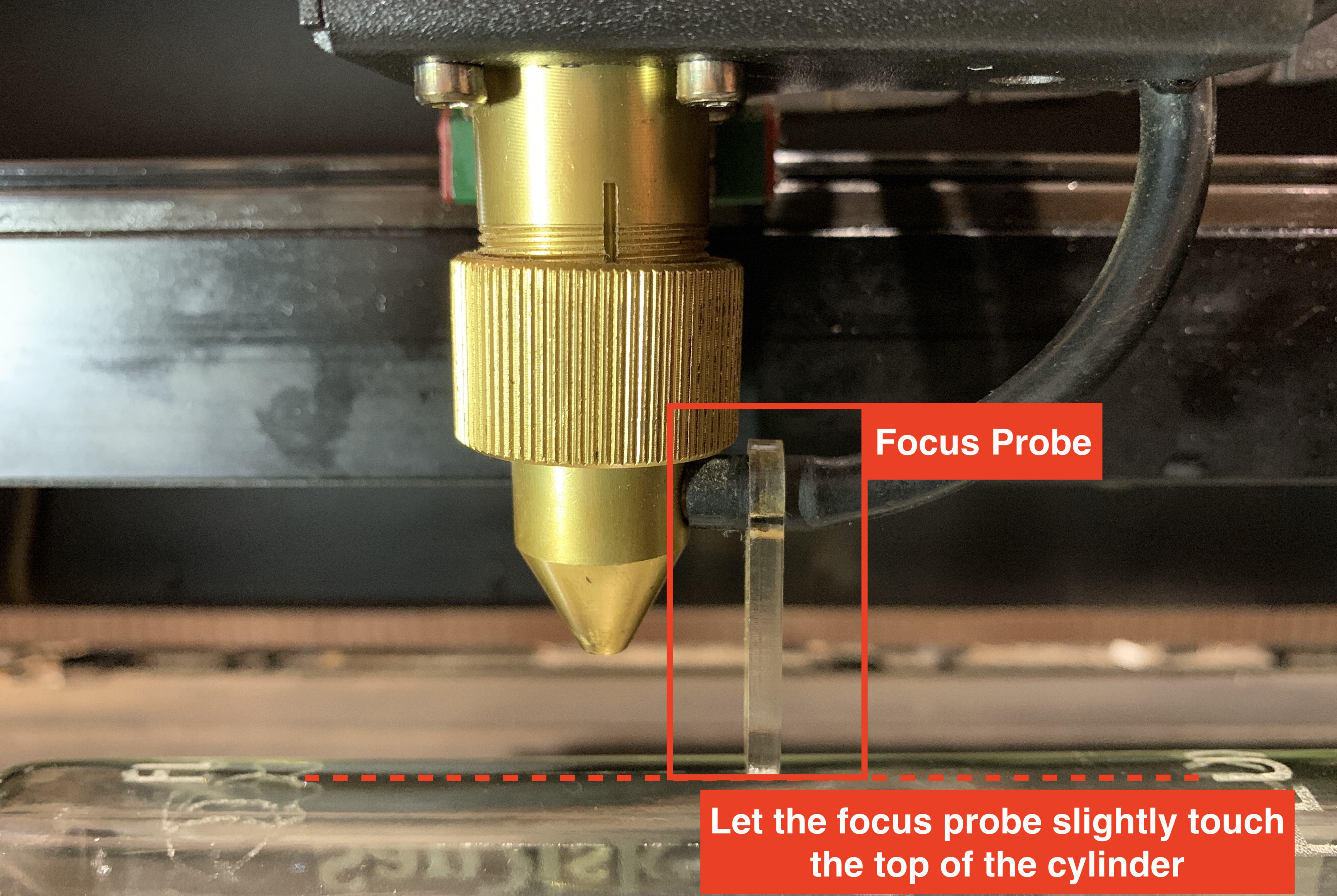

2.3 Plasser sylinderen mellom de to rullene. Juster avstanden mellom rullene slik at toppen av sylinderen berører fokuseringsproben. Lås avstanden ved å stramme T-håndtaket.

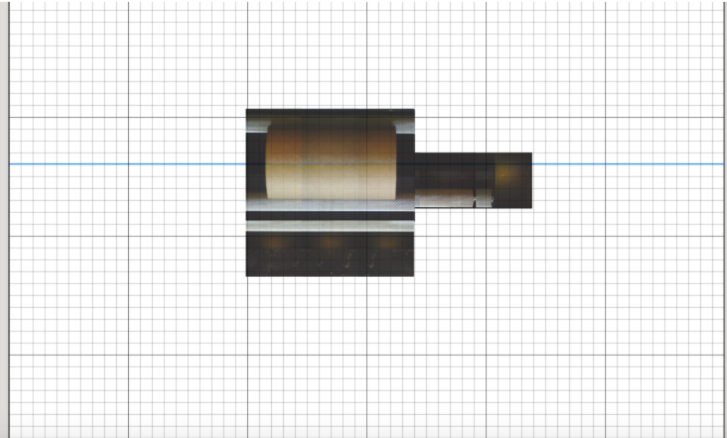

 2.4 Bruk kameraforhåndsvisning og dra den blå linjen til midten av objektet. Vennligst hold sett bryteren i dobbeltpil-posisjon (↕) når du bruker kameraforhåndsvisningen.

2.5 Ettersom delene av sylinderen ikke alle er på fokalplanet, vil du se resultatet av forhåndsvisningen med et fall. Klikk på kameramarkøren på toppen av objektet igjen.

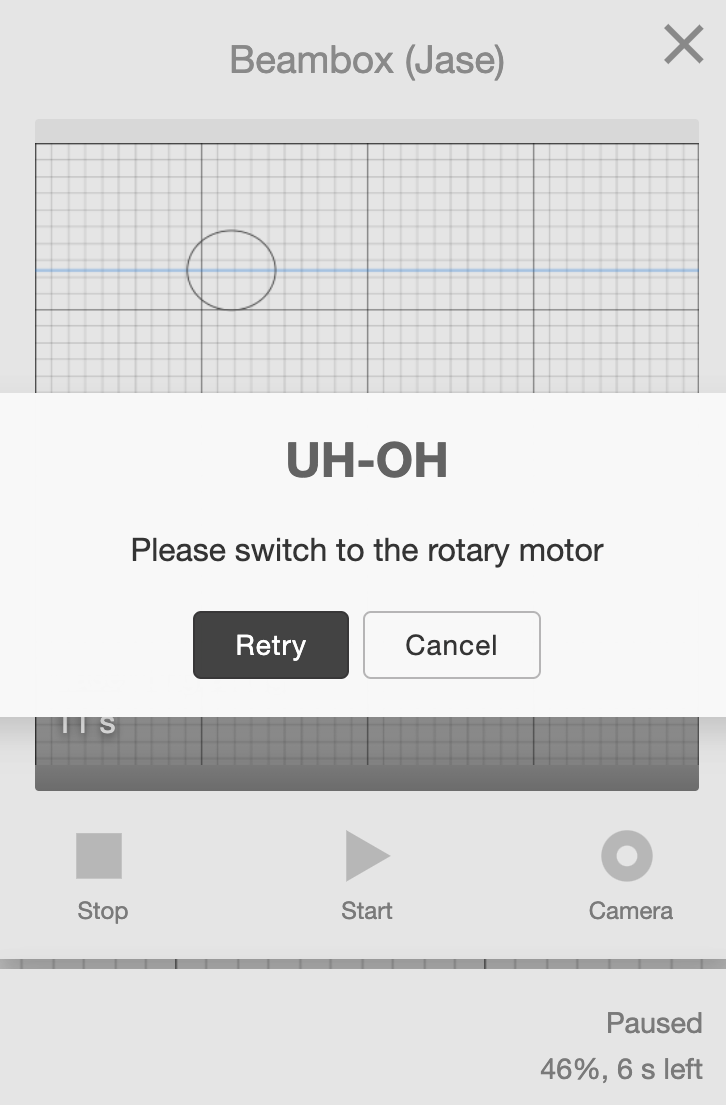

2.6 Etter å ha klikket på start, vil en påminnelse be deg om å slå på rotasjonsmodulen (↻).

2.7 Lukk dekselet og klikk på START for å fortsette arbeidet.
