LightBurn Bridge-kabel - Beambox(Pro)

 Ansvarsfraskrivelse

For å bruke LightBurn til å kontrollere Beambox(Pro), bør du laste ned den offisielle versjonen av LightBurn-programvaren. Ettersom LightBurn er tredjeparts programvare, kan ikke FLUX holdes ansvarlig for eventuelle tap forårsaket av bruken av denne.

Fastvaren til Beambox(Pro) har gjennomgått ulike tester, men det er fortsatt mulig at noen funksjoner i LightBurn-programvaren ikke er kompatible med maskinen. Hvis det oppstår feil på grunn av inkompatibilitet, vennligst følg instruksjonene i lenken nedenfor for å rapportere problemet på riktig måte til din lokale forhandler eller FLUX-support. [Kontakt kundeservice]

Før du begynner

1. Vennligst oppdater fastvaren til v4.2.1 eller nyere.

- Velg "MASKIN → Oppdater til nyeste fastvare" på Beambox(Pro)-panelet.
- Du kan også oppdatere fastvaren via Beam Studio
Last ned fastvaren fra det offisielle nettstedet. Klikk deretter på "Maskin → Oppdater fastvare" Deretter oppdaterer du maskinens fastvare til den valgte versjonen ved å velge fastvarefilen på datamaskinen.

2. Last ned denne konfigurasjonsfilen: Beambox Pro_Preset or Beambox_Preset (Last ned etter enhetsmodell.)

Merk: Konfigurasjonsfilen vi har gitt inneholder G-koden ogbaudrateinnstillinger. Hvis du ikke bruker konfigurasjonsfilen, må du konfigurere dette separat i "Enhetsinnstillinger."

(Se denne artikkelen for mer informasjon)

LightBurn-innstillinger

For å laste ned LightBurn, klikk her.

1. Åpne LightBurn og klikk på "Enheter" i Laser -fanen.

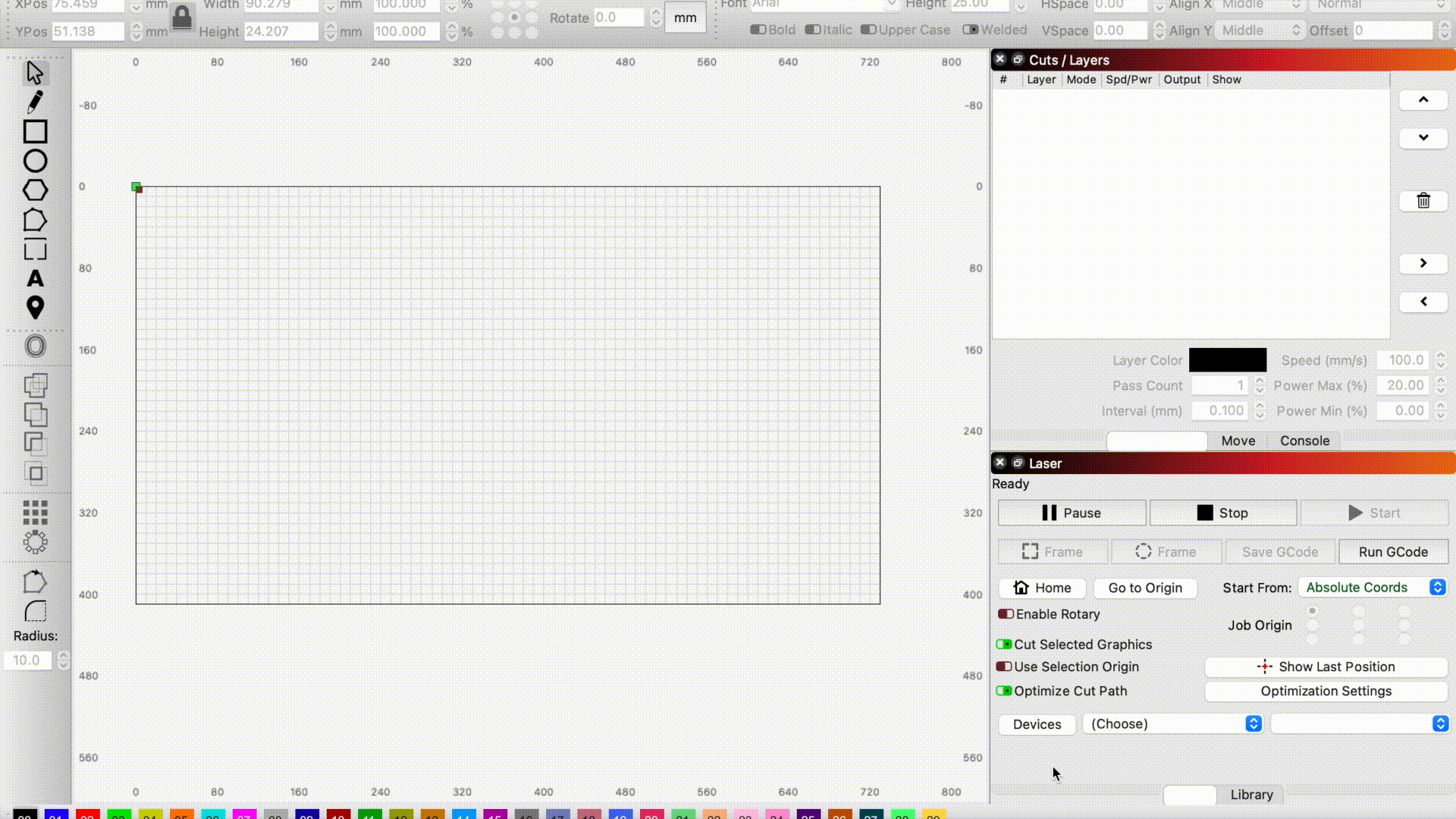

2. Klikk på Importer for å importere filen Beambox pro_Preset or Beambox_Preset (Last ned etter enhetsmodell.) du lastet ned.

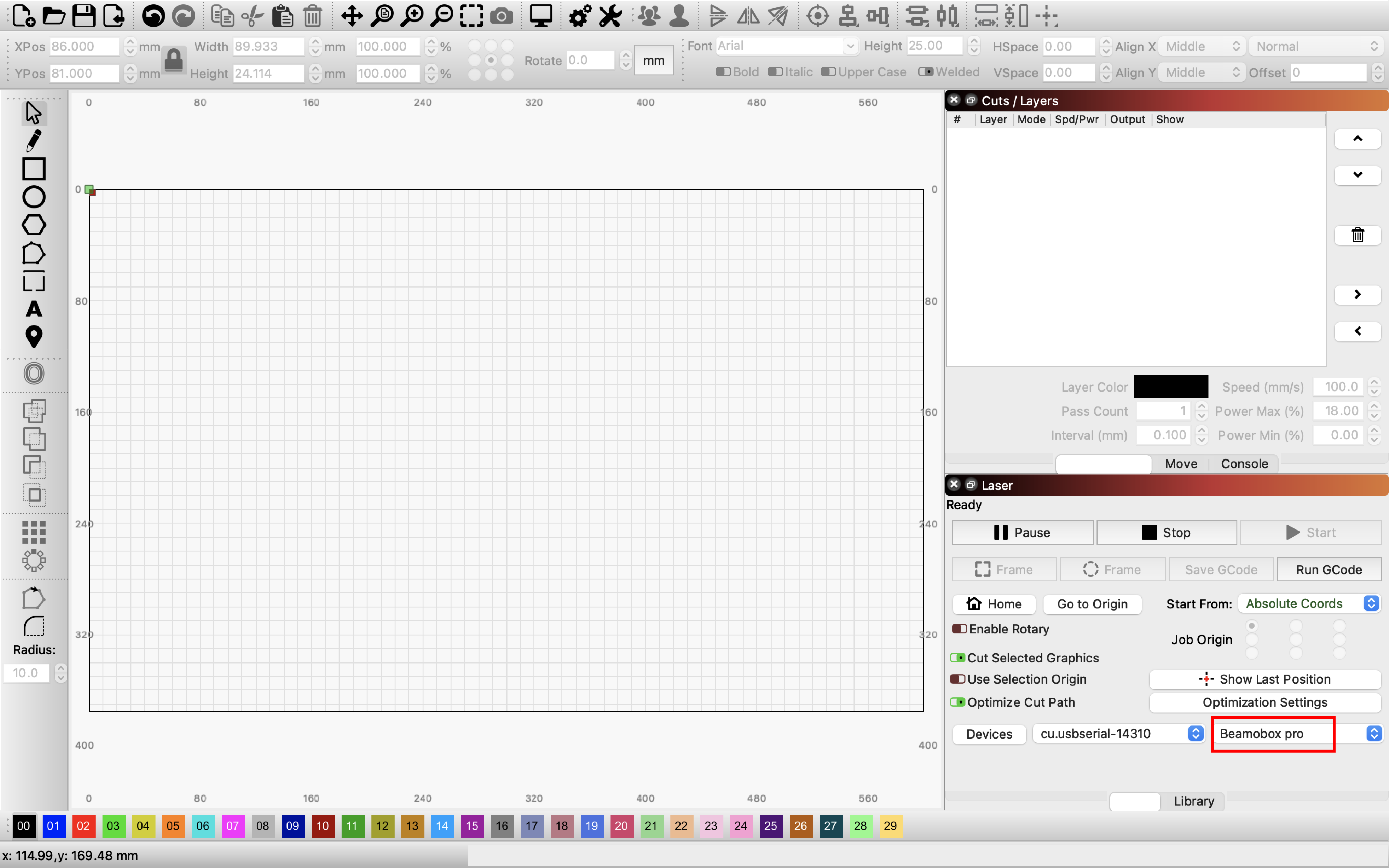

3. Følgende enhetsinformasjon vil vises når filen er importert.

Koble datamaskinen til maskinen med LightBurn Bridge-kabelen

1. Koble LightBurn-kabelen til USB-porten på siden av maskinen.

（USB-ikonet vil vises øverst til høyre på maskinens kontrollpanel for å indikere at en vellykket tilkobling er opprettet.)

2. Sett den andre enden av LightBurn Bridge-kabelen inn i datamaskinen.

3. Velg riktig USB-portnavn. Å velge feil port vil resultere i mislykket tilkobling. Du må kanskje prøve forskjellige porter. Hvis tilkoblingen er vellykket, vil følgende informasjon vises i Konsoll-fanen.

Homing-test

Hvis datamaskinen er koblet til maskinen, vil maskinen starte homing automatisk. Hvis ikke, klikk på hjem-knappen for å sjekke om homing-funksjonen fungerer.

Start operasjon

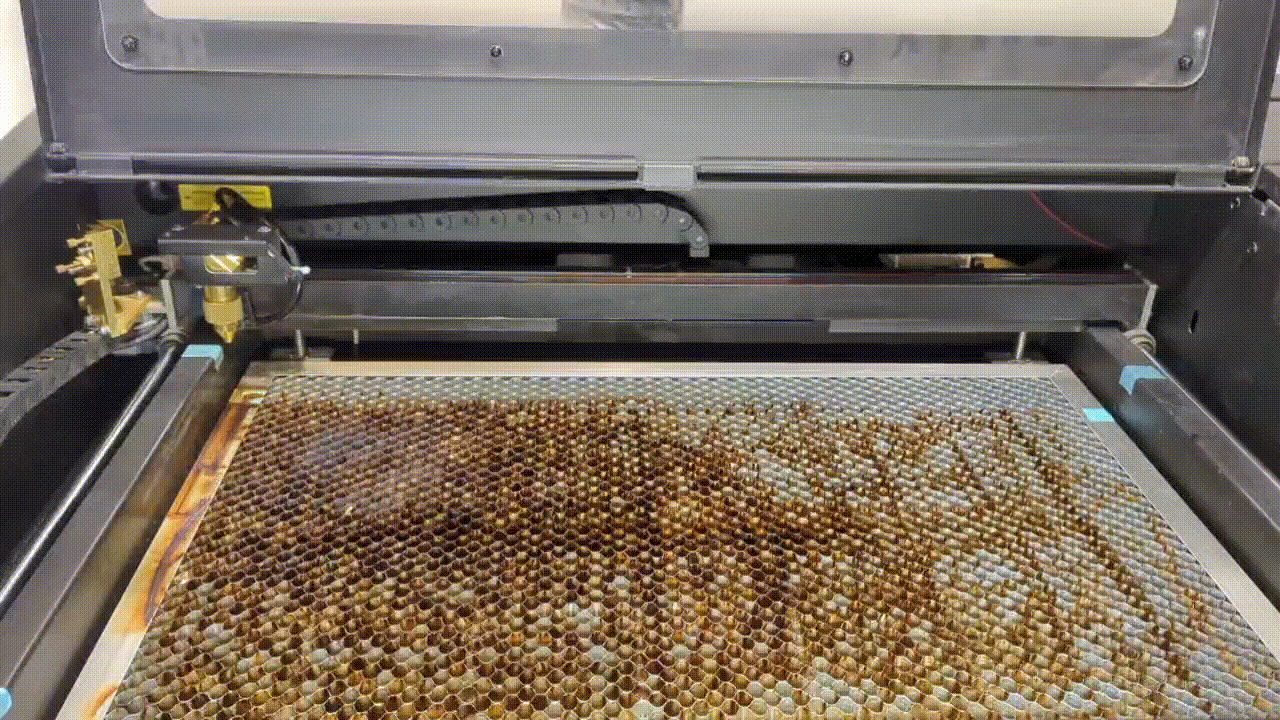

1. Plasser materialeet inne i maskinen

2. Fokusering

- Klikk på 'Stopp' knappen i "Laser" panelet for å frigjøre motoren.

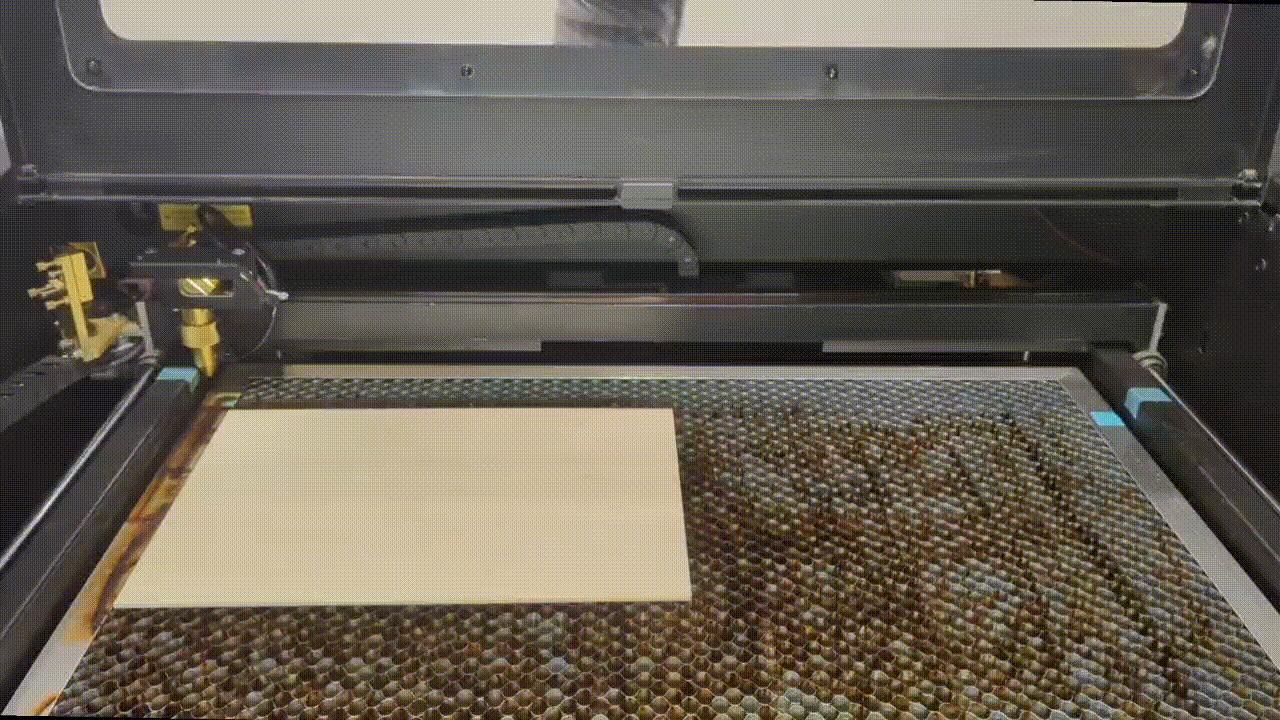

- Flytt laserhodet over materialeet.

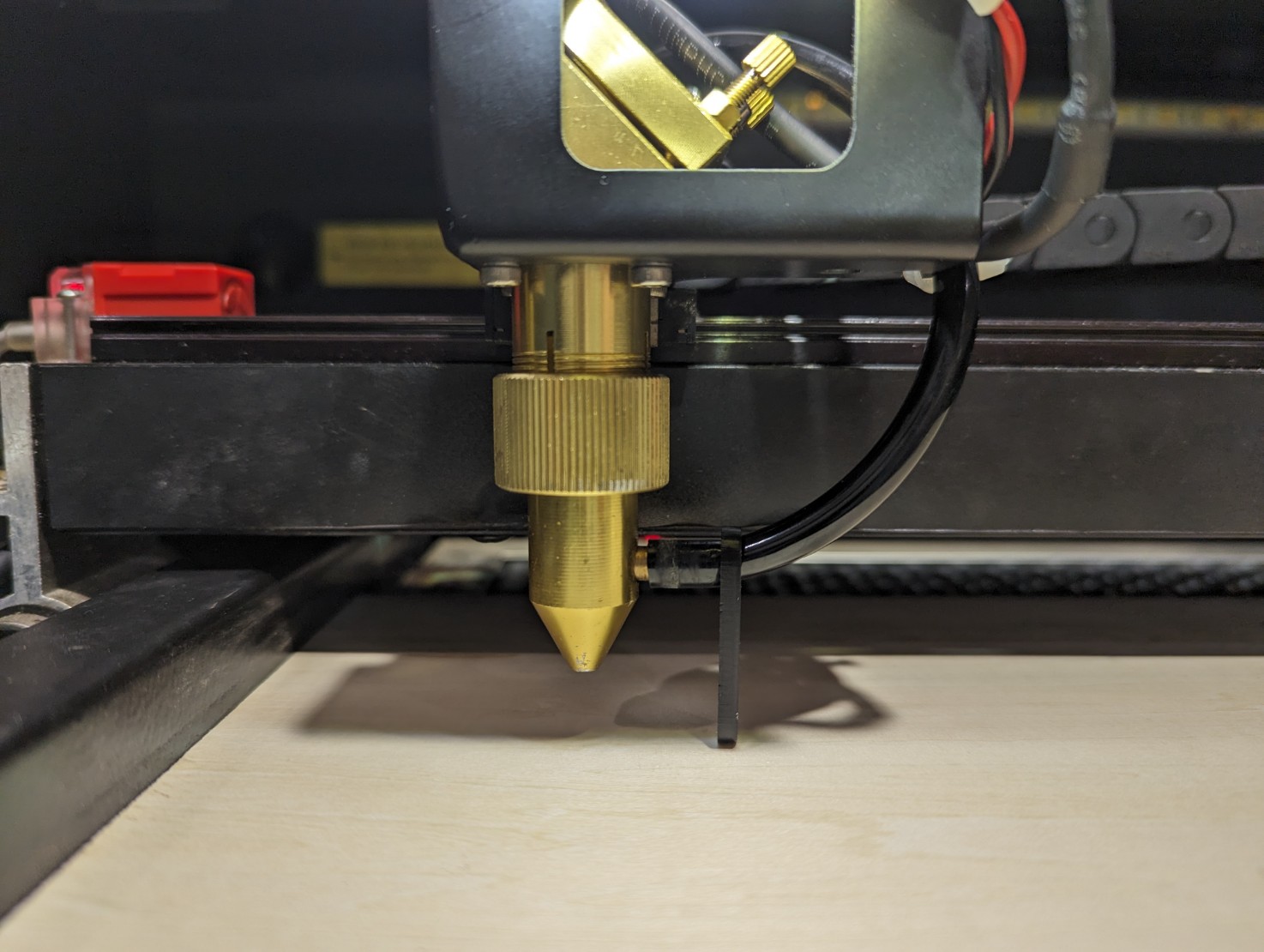

- Bruk fokusprøven for å justere fokus på Beambox(Pro). Hvis du har problemer med fokusering, følg instruksjonene i denne artikkelen. (Sørg for at fokusavstanden er riktig innstilt før hver graverings- / kutteoperasjon.)

Merk:

• Sørg for at maskinen automatisk frigjør motoren innen 3 minutter med LightBurn-kontroll. Hvis motoren er låst over lengre tid, kan det skade maskinen. (Klikk på 'Stopp' knappen i "Laser" panelet for å frigjøre motoren)
• Etter å ha frigjort motoren, hvis du har beveget laserhodet, husk å trykke "Hjem" for å tilbakestille posisjonen før du sender jobben. Ellers er det risiko for kollisjon.

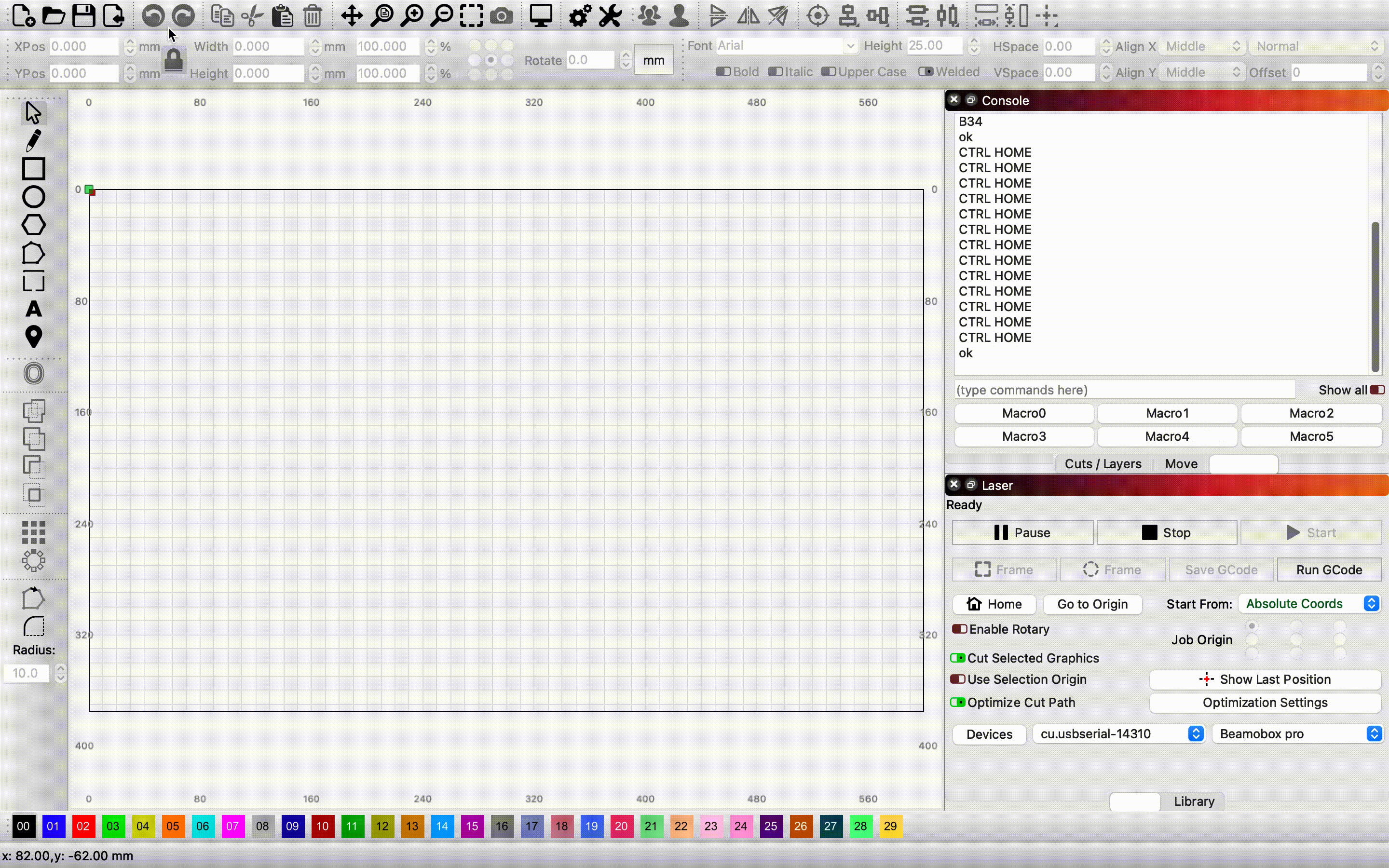

3. Importer en fil til LightBurn

Klikk på ikonet ovenfor for å importere filen, eller dra og slipp filen direkte inn i arbeidsområdet.

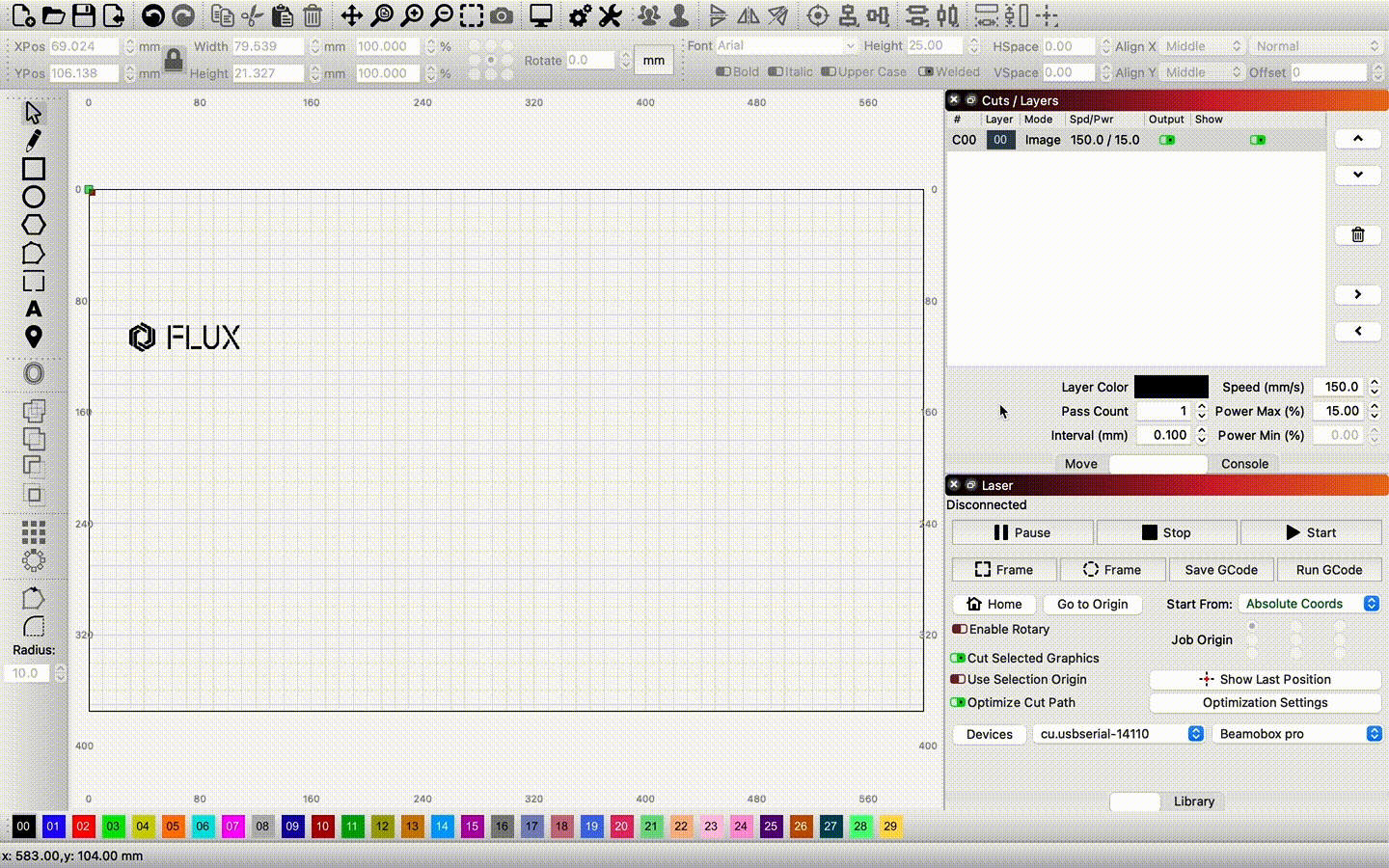

4. Still inn parameterne

Klikk på et mønster eller lag og still inn parameterne i nedre høyre hjørne av Kutt / Lag -fanen.

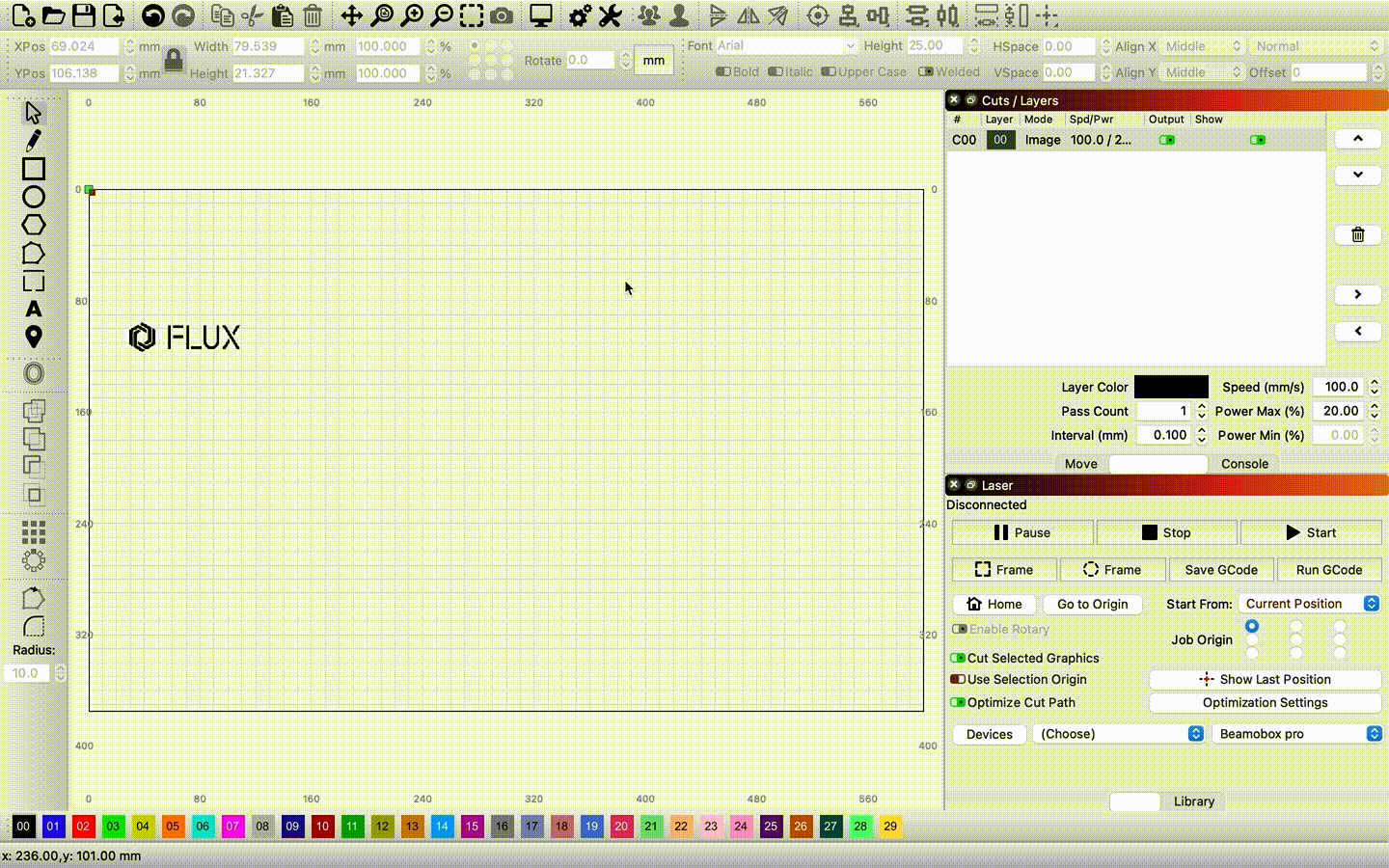

5. Aktiver "Overskanning"-effekten

- Hvis laget er satt til "Fyll, Fyll + linje, Bilde eller Forskjøvet fyll" modus, anbefaler vi å aktivere "Overskanning" funksjonen.

- Dobbeltklikk på et lag for å åpne "Kuttinnstillingsredigering". Slå på Overskanning-effekten og angi prosentandelen.

Merk: Parameterinnstillingene varierer for hver hastighet og materialee. Vennligst se "Anbefalte innstillinger for materialeparametre" nederst i denne artikkelen.

6. Angi startposisjon

Velg "Absolutte koordinater" i rullegardinlisten "Start fra" i Laser -fanen.

Merk: Bruken av "Absolutte koordinater" ligner veldig på Beam Studio, så vi anbefaler det sterkt for brukere med erfaring fra Beam Studio.

Absolutte koordinater

Hovedredigeringsvinduet du ser representerer maskinens arbeidsområde. Alt du plasserer i dette området vil bli kuttet på tilsvarende sted på maskinen din.

7. Klikk på "Hjem" i Laser-panelet.

Etter å ha frigjort motoren, hvis du har beveget laserhodet, husk å trykke "Hjem" for å tilbakestille posisjonen før du sender jobben. Ellers er det risiko for kollisjon.

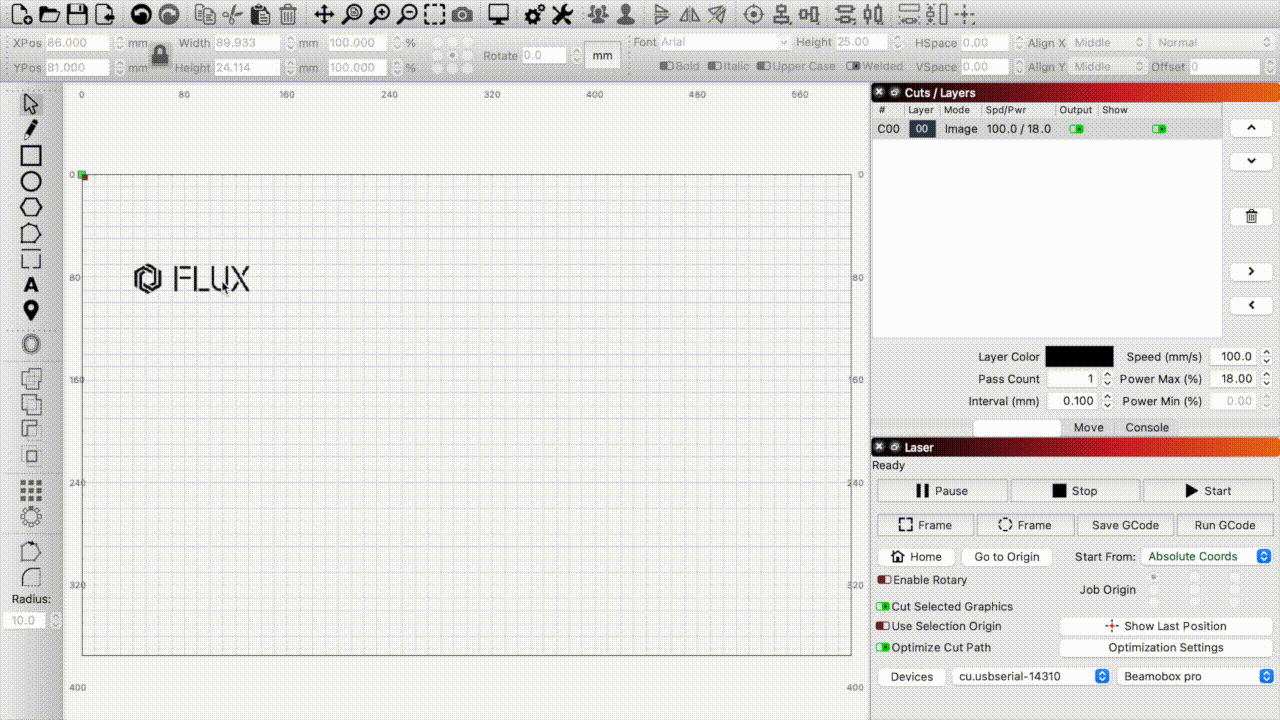

8. Velg bildet du ønsker å forhåndsvise og klikk på "Ramme" for å se om mønsteret vil bli gravert i forventet posisjon.

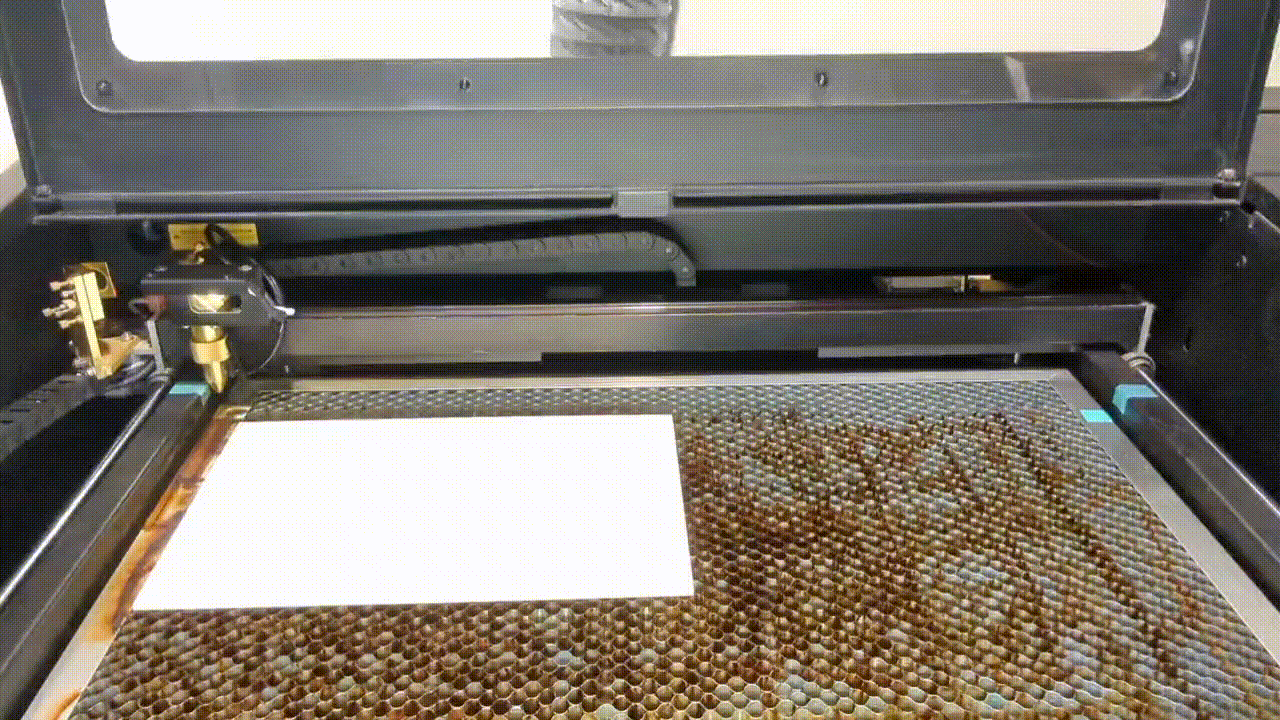

9. Lukk døren

10. Klikk på "Hjem" og send jobben

Velg bildet og klikk på "Start" i Laser fanen for å sende jobben.

Merk: Hvis du kobler fra kabelen mens prosjektet kjører, vil operasjonen stoppe. Sørg for at kabelen er godt tilkoblet under jobbkjøringen.

11. Graveringsresultater

Merk: Hvis graveringsresultatet er uklart, utydelig eller svakt i fargen, vennligst kontroller om laserhodet er riktig fokusert.

____________________________________________________________________________________

I tillegg til Absolutte koordinater finnes det andre alternativer for å angi hvordan LightBurn skal plassere mønsteret innenfor maskinens arbeidsområde.

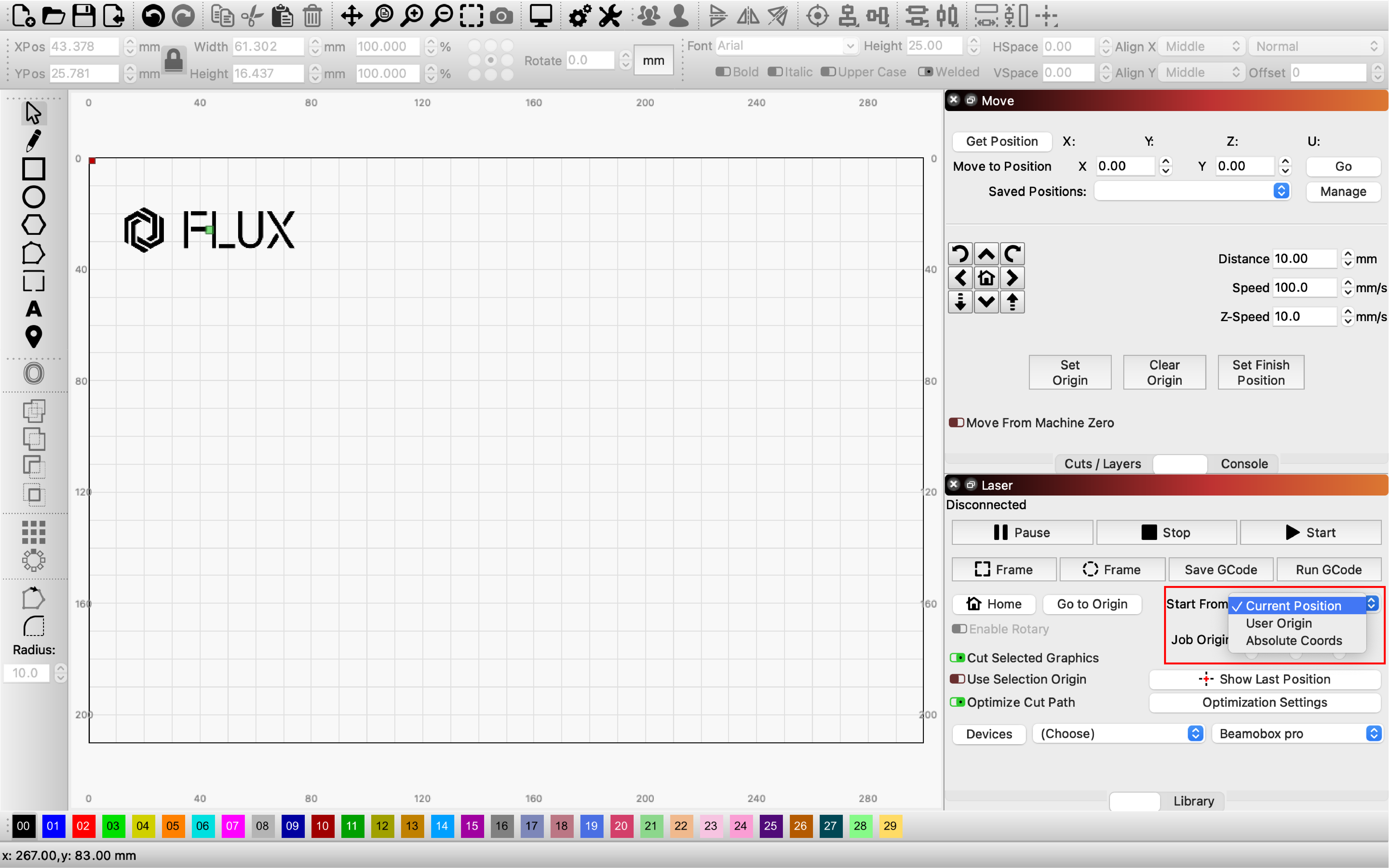

Nåværende posisjon

Jobben kutter/graverer basert på laserhodets nåværende posisjon.

Jobbens utgangspunkt

Innstilling "Jobbens utgangspunkt" vil fortelle LightBurn hvordan jobben skal plasseres i forhold til laseren.

(Den grønne indikatoren for "Jobbopprinnelse" som vises i hovedredigeringsvinduet vil flytte seg når du endrer innstillingene.)

____________________________________________________________________________________

Anbefalte innstillinger for materialeparametere

Beambox

Beambox Pro

_________________________________________________________________________________

Rotasjonsgravering

Vennligst se følgende artikkel i henhold til rotasjonsmodulens type.

LightBurn Bridge-kabel - Beambox (Pro) Rotasjonsmodul 1.0

LightBurn Bridge-kabel - Beambox (Pro) Rotasjonsmodul 2.0
