5-10 Ingen laserstråle ut / Laseren vil ikke avfyres / Ingen laserpuls

Beskrivelse

Årsaken til at en laser ikke gir utgang kan være kompleks. Det kan være forårsaket av et svekket laserrør, en ødelagt laserstrømforsyning (Laser PSU) eller systemfeil...etc.

Følg trinnene nedenfor for å feilsøke problemet.

Mulige årsaker

Verktøy

Trinn 1

Sjekk videoen nedenfor og avgjør om symptomet ligner på maskinen din.
(Hvis det ikke er laserutgang når Beambox kjører og lager en høy knitrelyd,
indikerer det at røret er ødelagt.)

Bestem resultatet ditt og neste handling som skal utføres:

Trinn 2

Kontroller at innstillingene for effekt og hastighet er riktige i programvaren.

Bestem resultatet ditt og neste handling som skal utføres:

Trinn 2.1

Doble effektinnstillingene dine, start oppgaven og se om laseren gir utgang.
(For eksempel, hvis effekten opprinnelig er 15%, øk den til 30% og start oppgaven.)

Bestem resultatet ditt og neste handling som skal utføres:

Trinn 3

Slå av maskinen.
Åpne bakdekselet og plasser en ny dobbeltsidig tape på det første speilet.
Etter at du har plassert tapen, gå til Trinn 3.1.

• Bruk stjerneskrutrekkeren til å skru ut skruen over viften på baksiden av maskinen, og bakdekselet kan deretter åpnes.

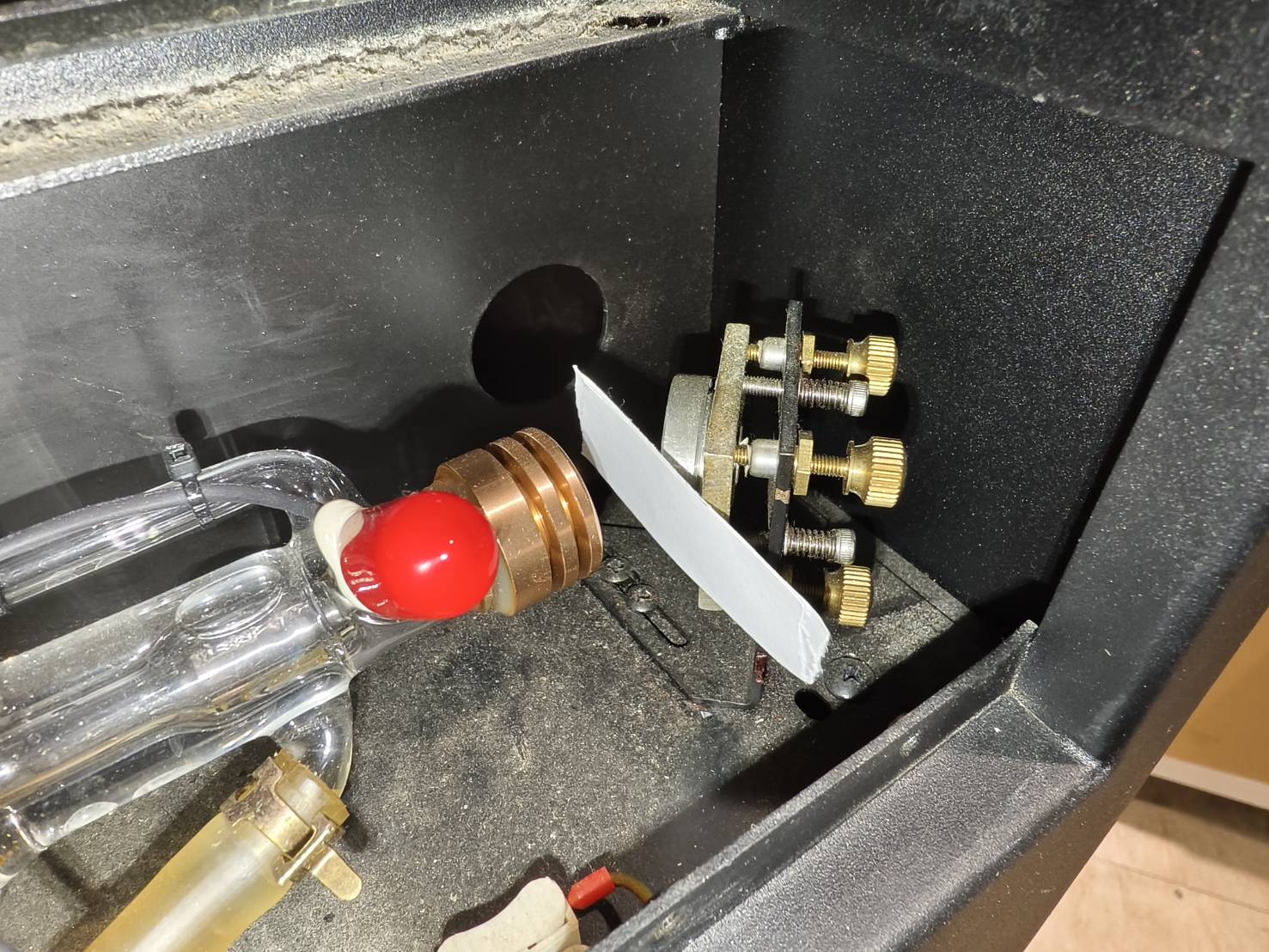

• Plasser tapen på speilet slik at den har en vinkel på 90 grader mot strålen.





• Lukk bakdekselet.


Trinn 3.1

Lag 5 pulser og sjekk om tapen har et brent merke på seg.
(Vennligst se eksempler for å bestemme resultatet av tapen.)

A. Slå på maskinen.
B. Lukk lokket.
C. Gå inn i vedlikeholdsmodus og vent til homing-prosessen er fullført.
D. Finn Puls-knappen.
E. Ett trykk = en puls, to trykk = to pulser, og så videre.
F. Sjekk tapen
⚠︎ Vennligst lag alltid pulser når dørlokket er lukket.

Eksempler på taperesultat

Godt eksempel - Rund og sterk	Dårlig eksempel - Svak, hul eller ikke rund

Bestem resultatet ditt og neste handling som skal utføres:

Trinn 4

Slå av maskinen.
Åpne sidedekselet for å nå hovedkortet og koble fra laserkontrollkabelen.
Etter at du har koblet fra kabelen, gå til Trinn 4.1.

• Åpne sidedekselet.




• For V18 hovedkort/moderkort i grønt, er laserkontrollkabelen som nedenfor.





• For V22/V23 hovedkort/moderkort i svart, er laserkontrollkabelen som nedenfor.




Trinn 4.1

Vennligst bruk gummihansker før neste handling.
Slå på maskinen. Trykk på laserknappen to ganger eller hold den inne i 1-2 sekunder med en penn eller blyant og sjekk laserutgangen på teipen.
(Vennligst se eksempler for å bestemme resultatet av tapen.)

Bestem resultatet ditt og neste handling som skal utføres:

Trinn 4.2

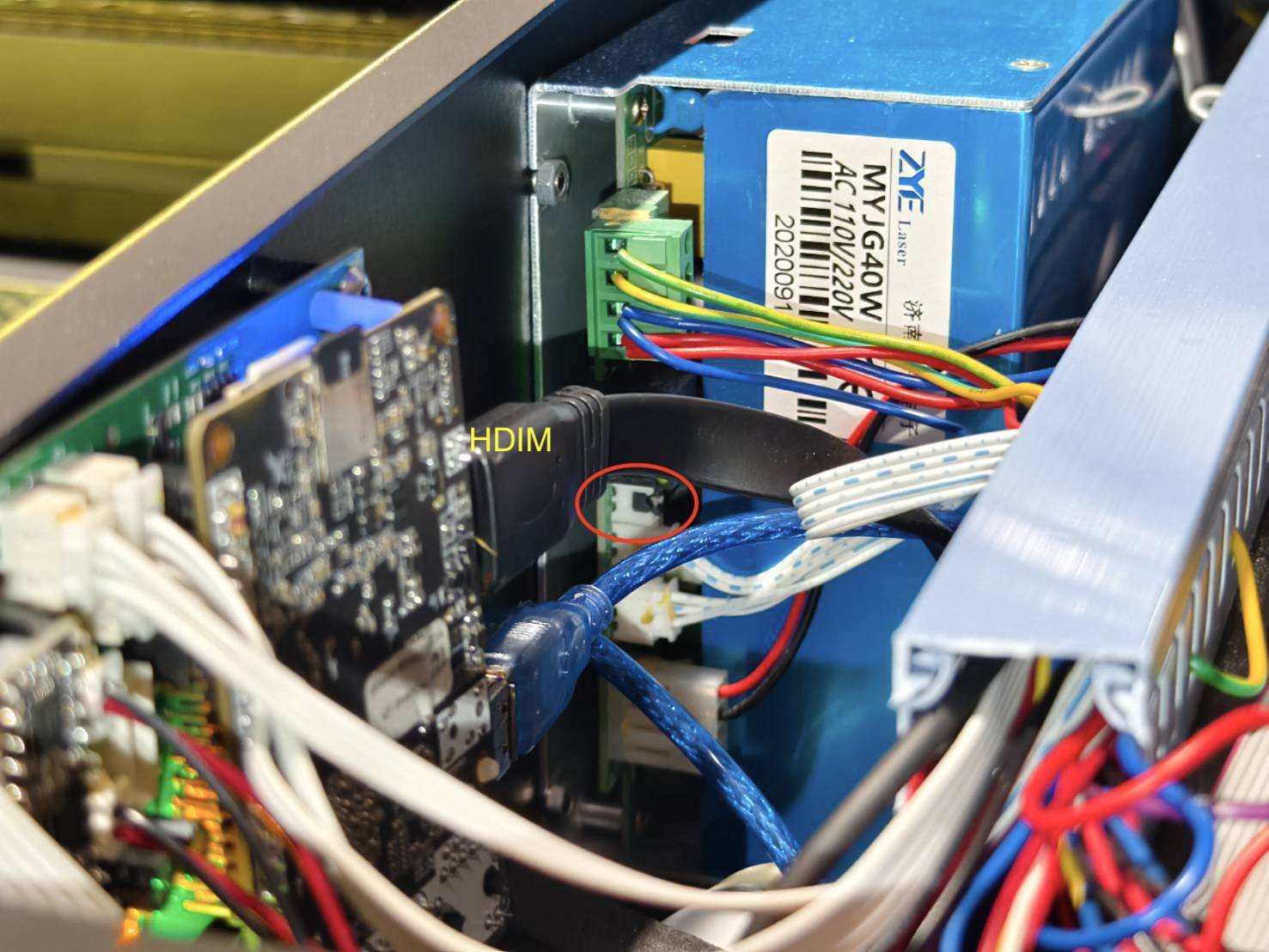

Slå av maskinen og sjekk om den lille svarte jumperen er satt inn riktig.
(HDMI-kabelen kan fjernes hvis du synes den forstyrrer.)

Bestem resultatet ditt og neste handling som skal utføres:

Trinn 5

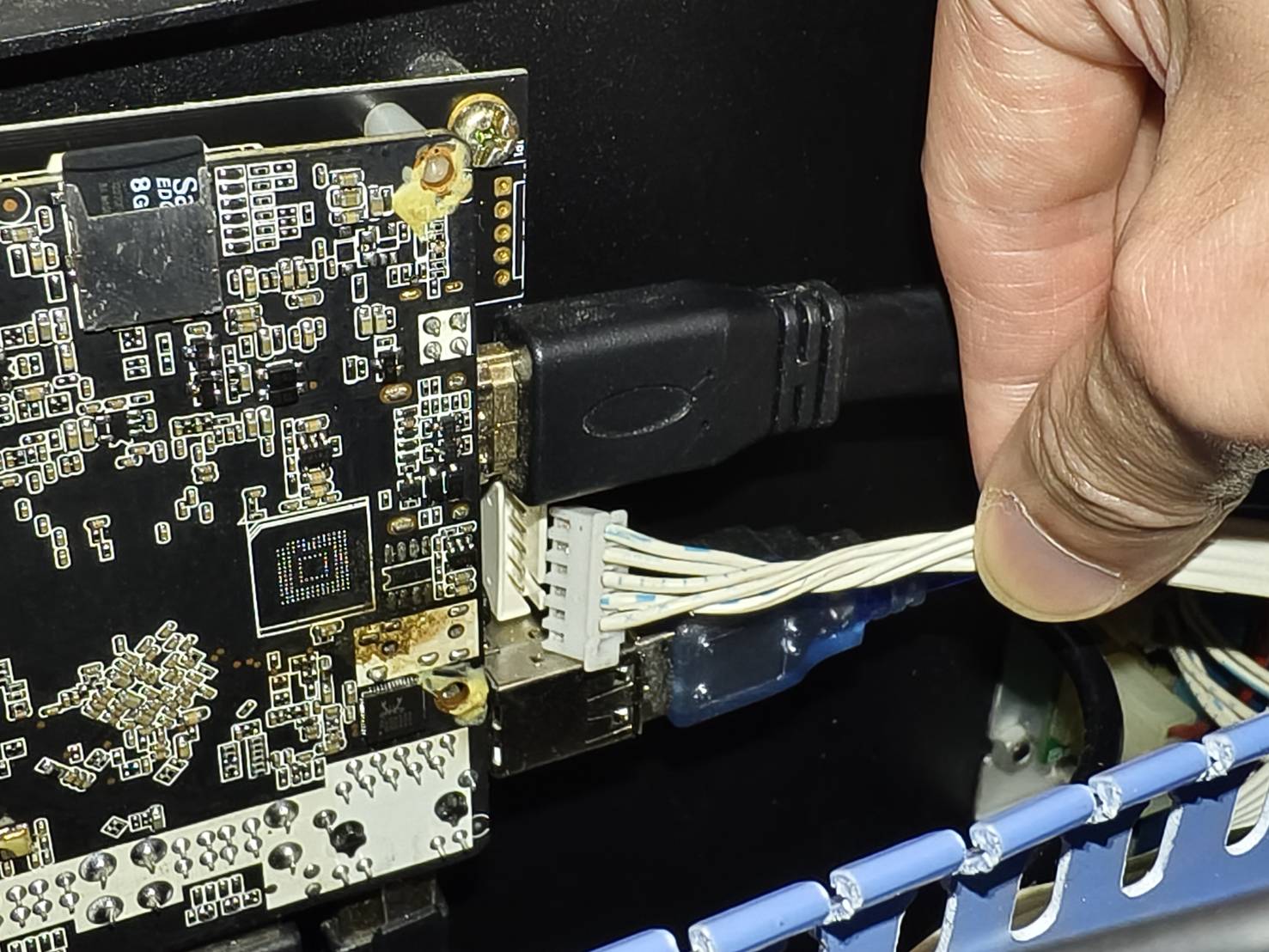

• Koble til laserkontrollkabelen på nytt.
  • V18 hovedkort i grønt sin laserkontrollkabelplassering


• • V22/V23 hovedkort i svart sin laserkontrollkabelplassering.


• Slå på maskinen og tilbakestill maskinen til fabrikken.
  Se artikkelen, 5-18 Tilbakestill til fabrikkinnstillinger.


• Etter tilbakestillingen, vennligst gå til Trinn 5.1.

Trinn 5.1

Bruk en ny 2-lags tape og lag 5 pulser for å se om tapen har et brennmerke.
(Vennligst se eksempler for å bestemme resultatet av tapen.)

Bestem resultatet ditt og neste handling som skal utføres:

Trinn 6

• Bruk en ny 2-lags tape og sett den på det første speilet.




• Øk effektraten til x1,5 og lag 5 pulser for å se om brennmerket blir sterkere.
  (Vennligst se eksempler for å bestemme resultatet av tapen.)




Bestem resultatet ditt og neste handling som skal utføres:

Kontakt kundesupport

Følg instruksjonene i lenken nedenfor for å rapportere et problem til din lokale forhandler eller FLUX-support på riktig måte. [Kontakt kundeservice]

*Informasjonen som samles inn, for eksempel bilder eller videoer som viser problemet med maskinen din i denne artikkelen, vil være nødvendig å dele med forhandleren eller FLUX Support.
