Beambox / Beambox Pro - Utskifting av laserrør

(Vennligst slå på engelske undertekster på YouTube)

Du kan se beamo-videoen for den eldre versjonen av Beambox for å bytte ut laserrøret med den gamle versjonen av braketten.

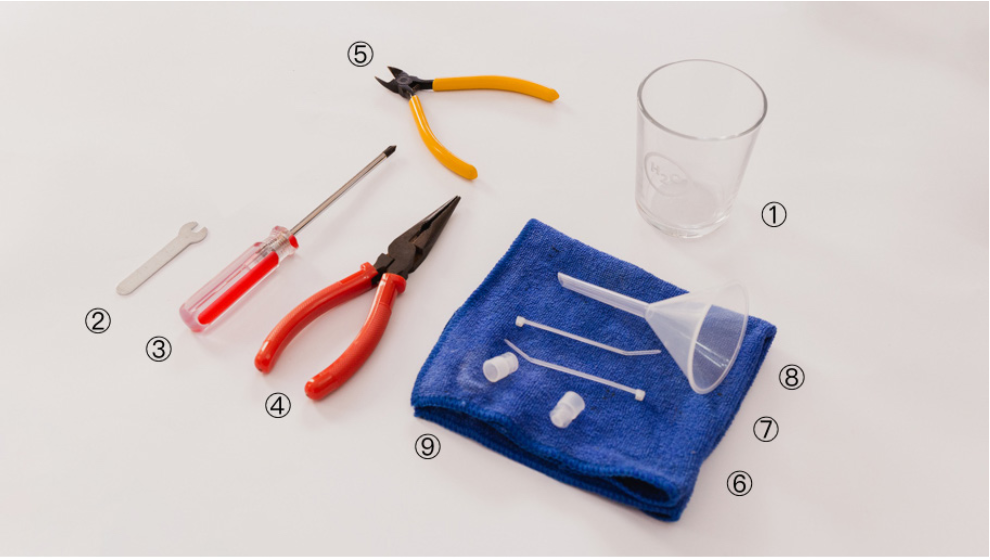

Verktøy

Tilbehørseske:
① liten skrunøkkel
② trakt

Laserrøreske:
⑥ strips
⑧ plugg for laserrørslange

Forbered selv:
③ stjerneskrutrekker
④ nebbtang
⑤ sideavbiter
⑨ håndkle
⑩ vannbeholder

 Koble fra strømmen før du begynner.

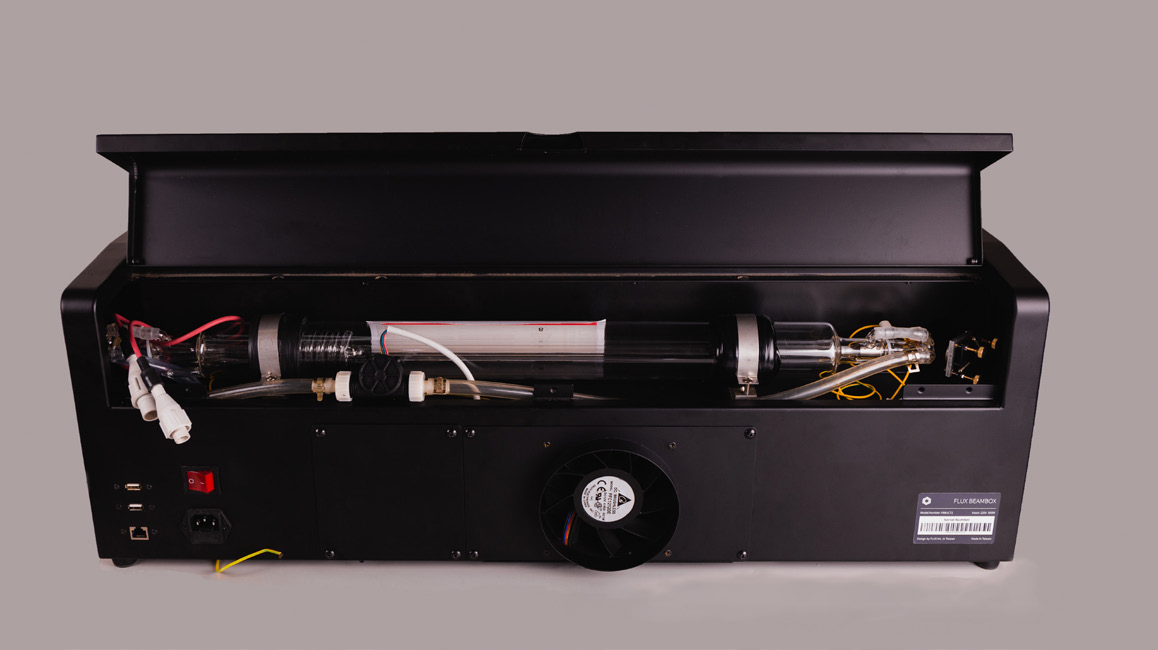

1. Fjern skruen på innsiden av håndtaket på bakdekselet, og åpne deretter dekselet.

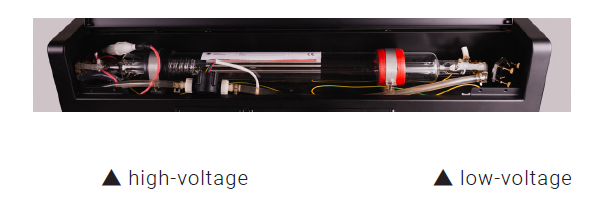

Et laserrør har to ender. Enden med den røde ledningen som er nærmest berøringsskjermen kalles høyspenningssiden. Den andre enden ved siden av det første speilet kalles lavspenningssiden.

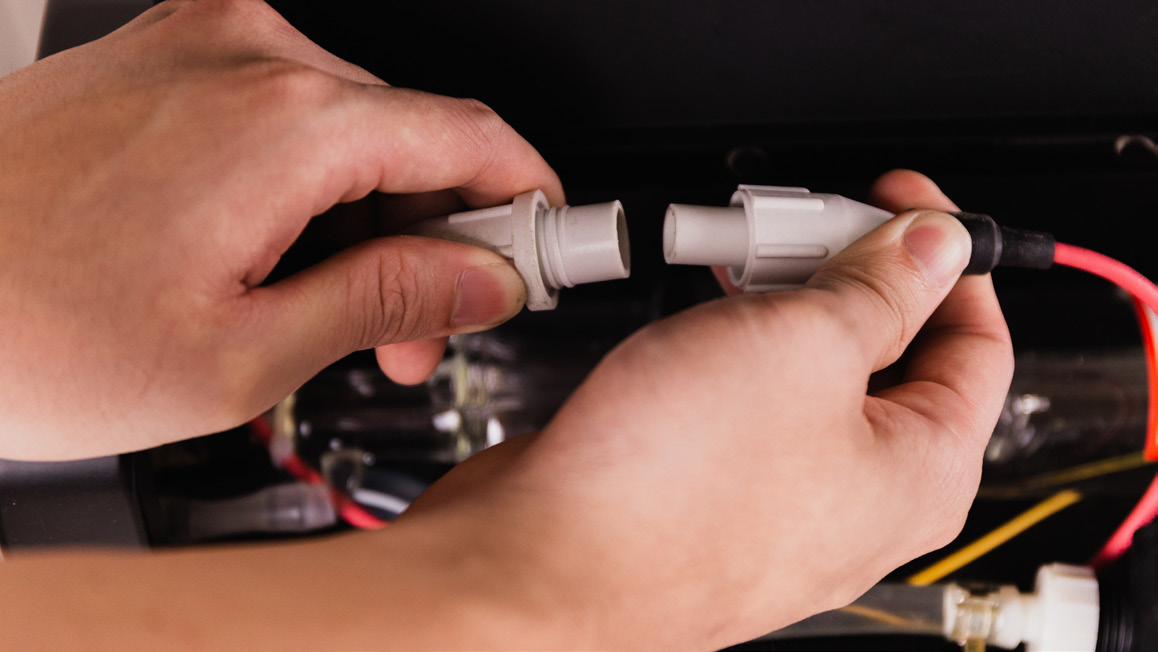

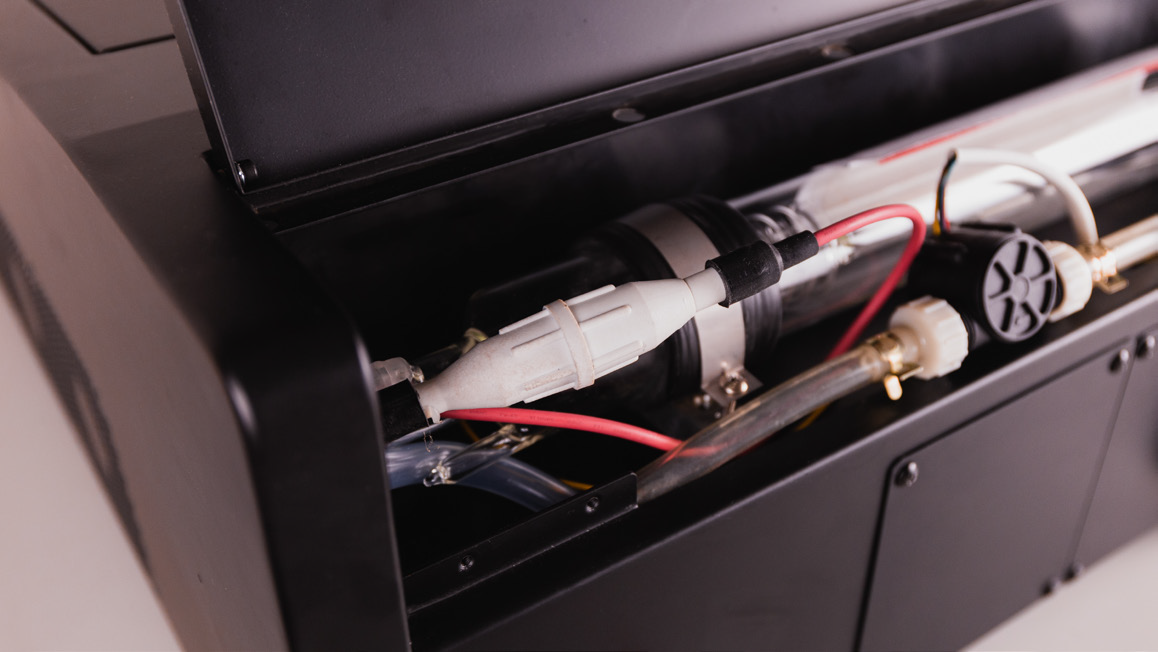

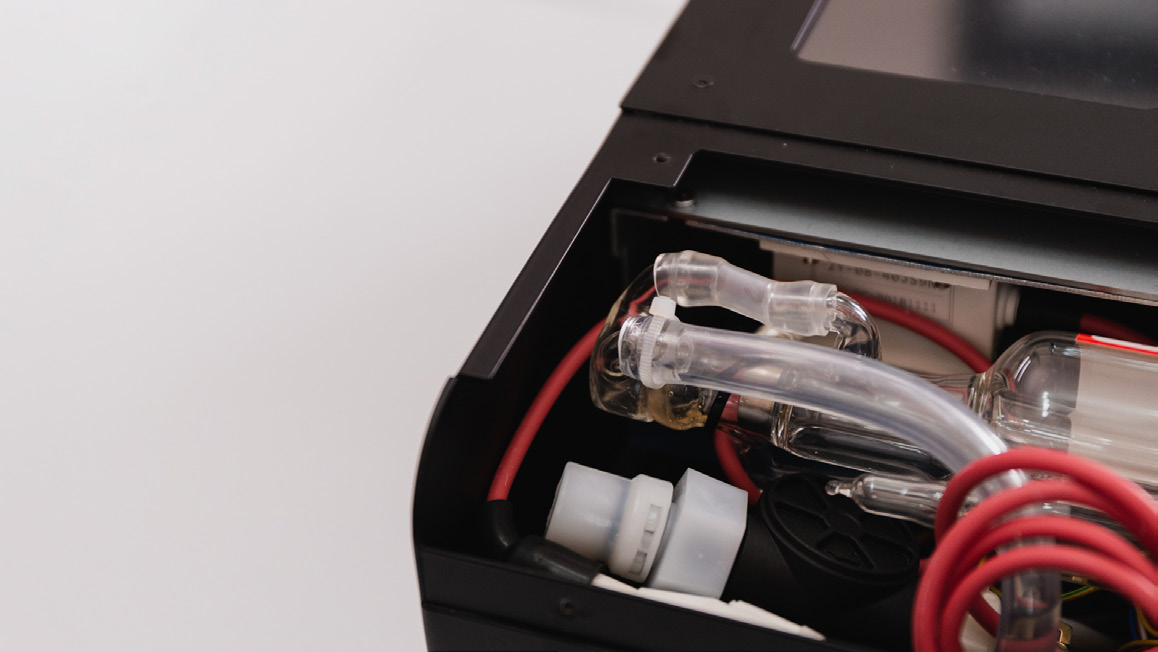

2. Finn den hvite kontakten på høyspenningssiden. Vri kontakten for å åpne den og koble den fra.

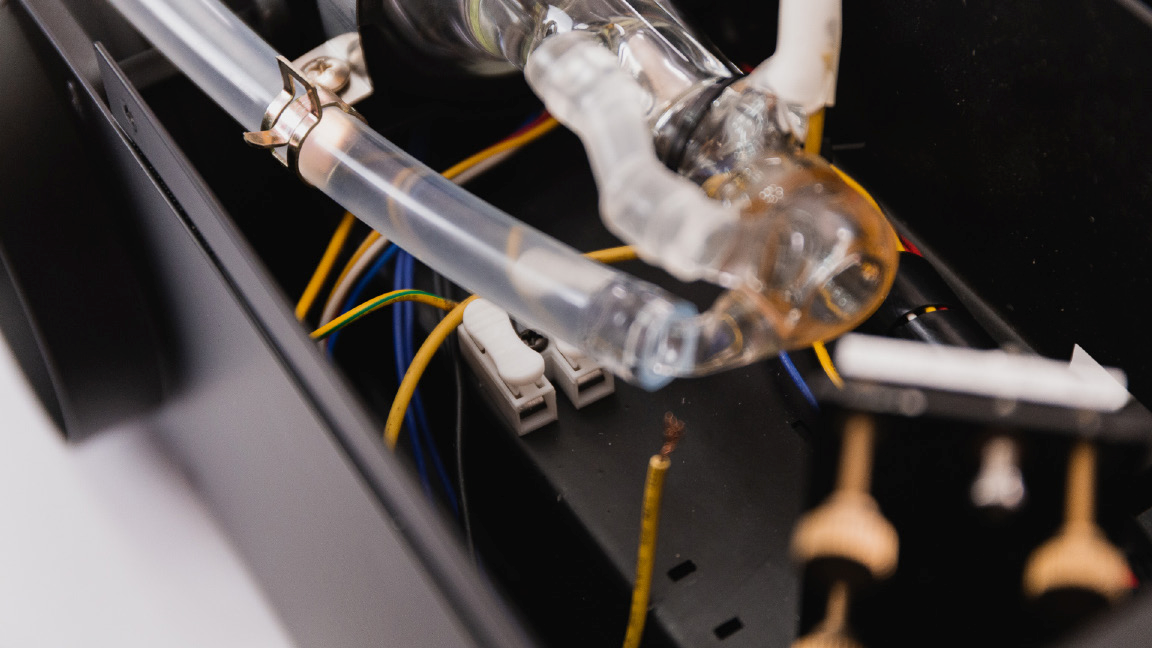

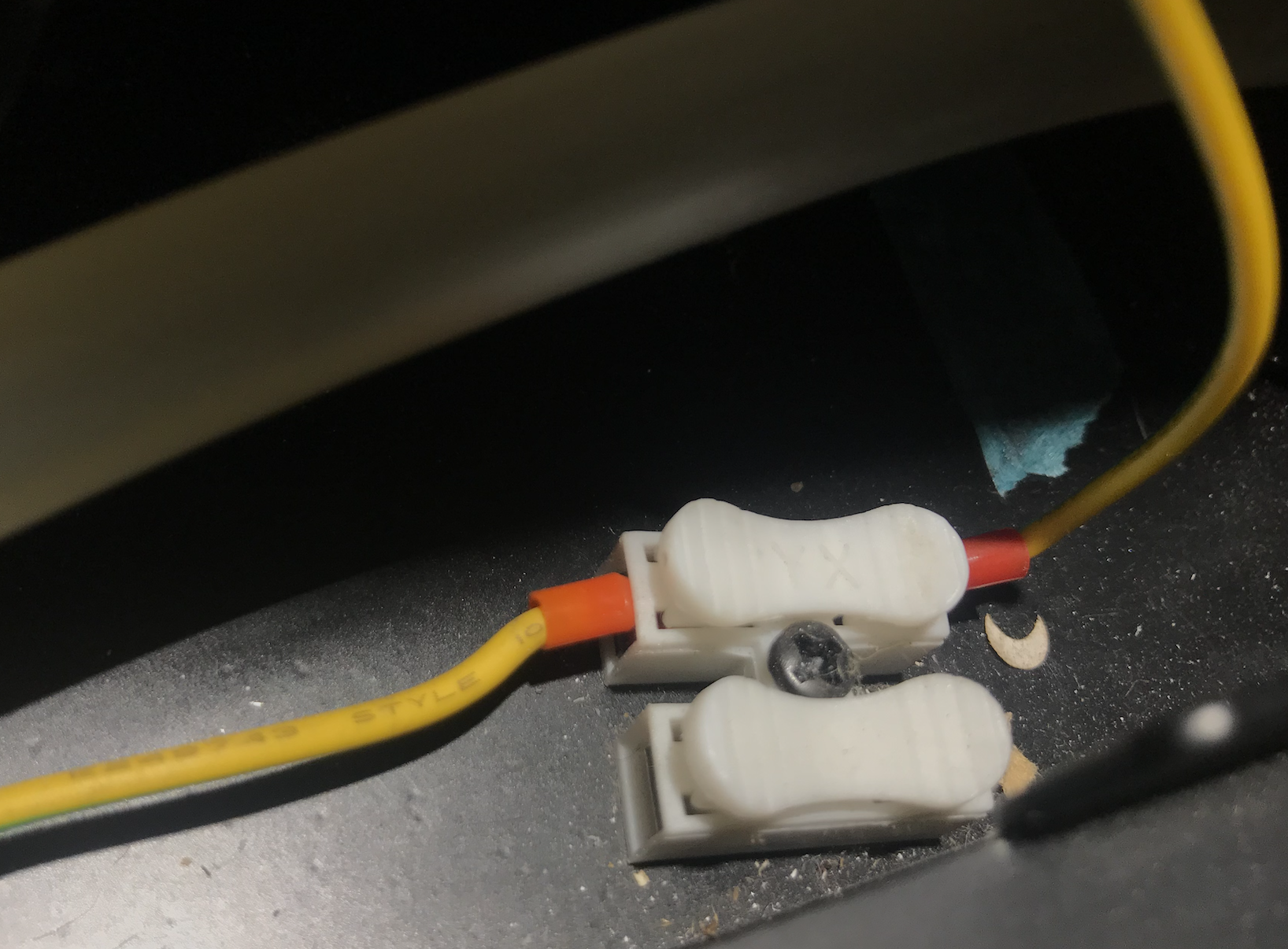

3. Finn den hvite terminalen nær lavspenningssiden.

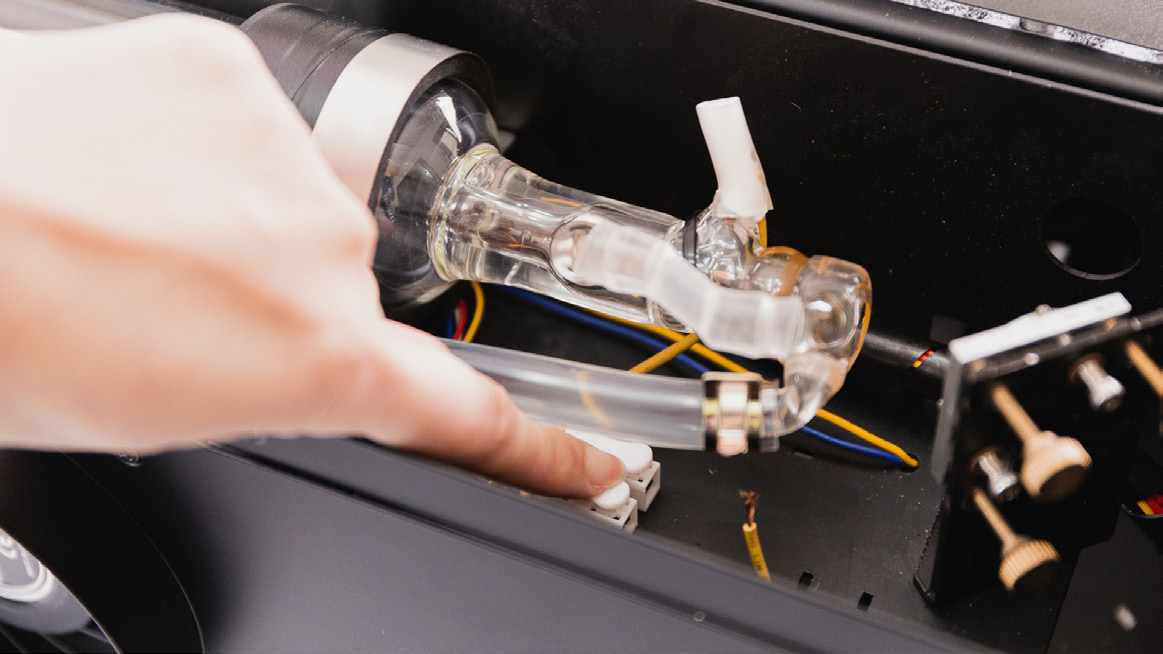

Trykk på knappen på den hvite terminalen for å frigjøre og fjerne kabelen som er koblet til lavspenningen.

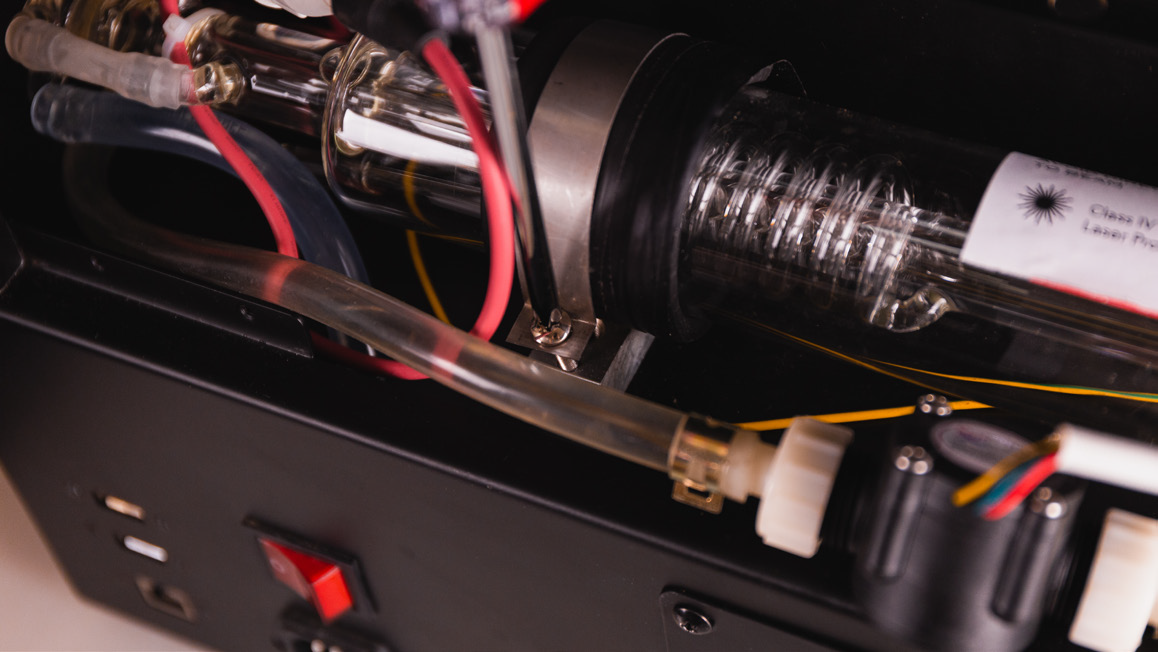

4. Fjern skruene fra laserrørholderen på begge sider.

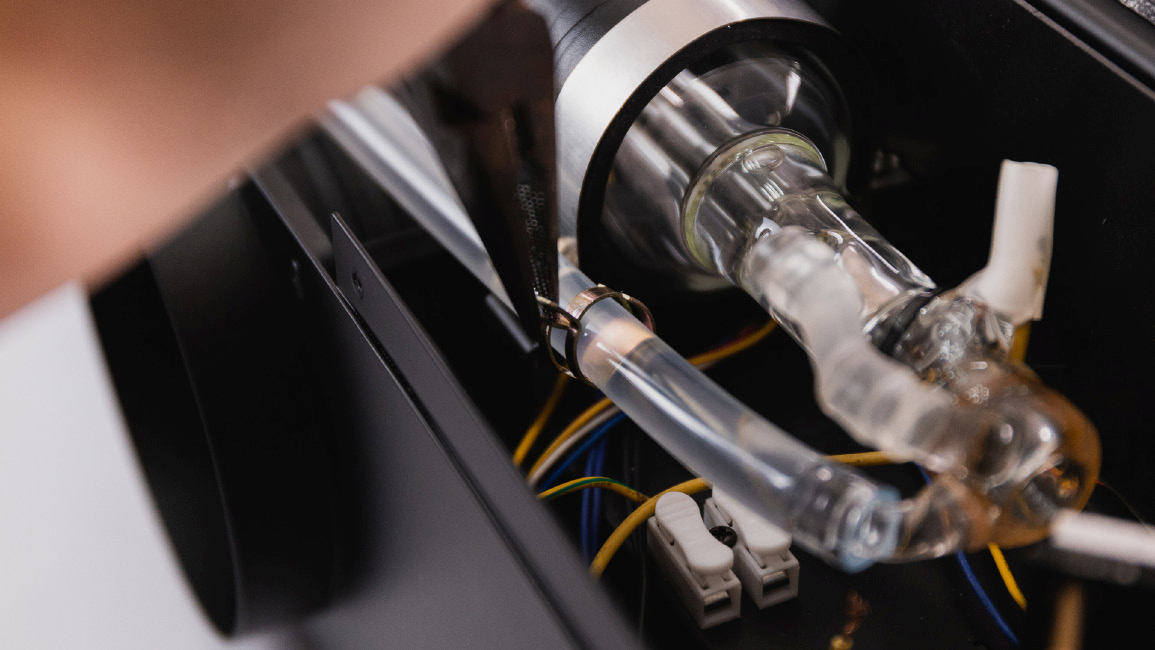

5. Flytt slangeklemmen bort fra laserrøret med en tang. Ta laserrøret ut av chassiset og plasser lavspenningssiden over en beholder. Koble slangen fra røret og tøm ut vannet. Plugg slangen med en propp når du er ferdig.

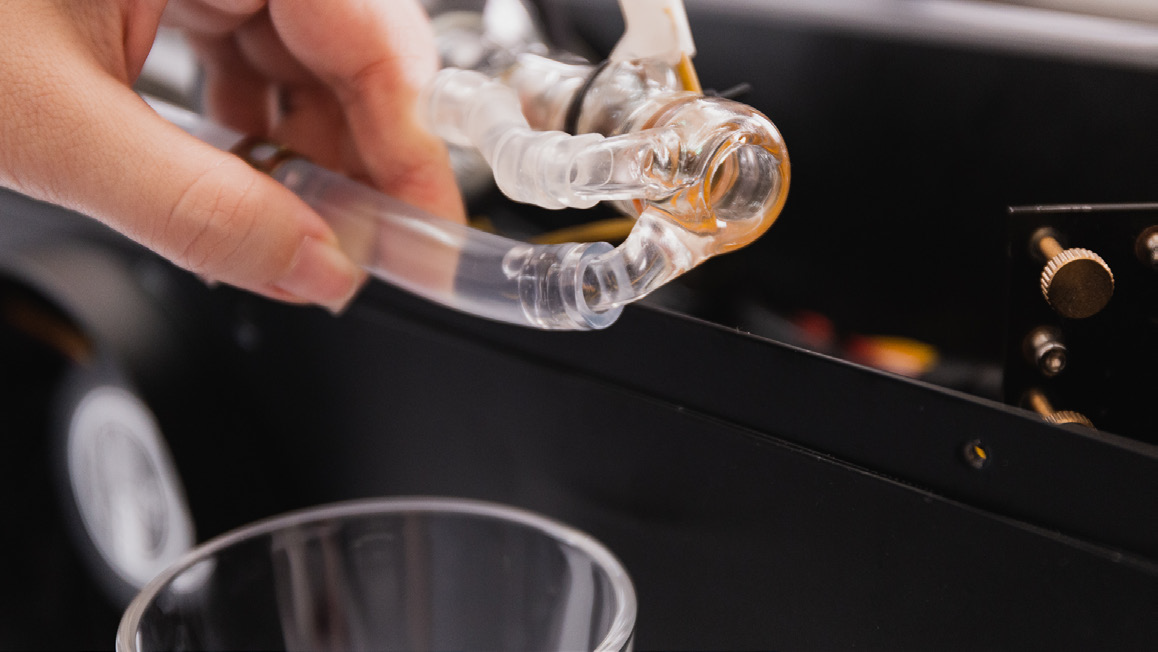

▲ Plasser lavspenningsenden over en beholder.

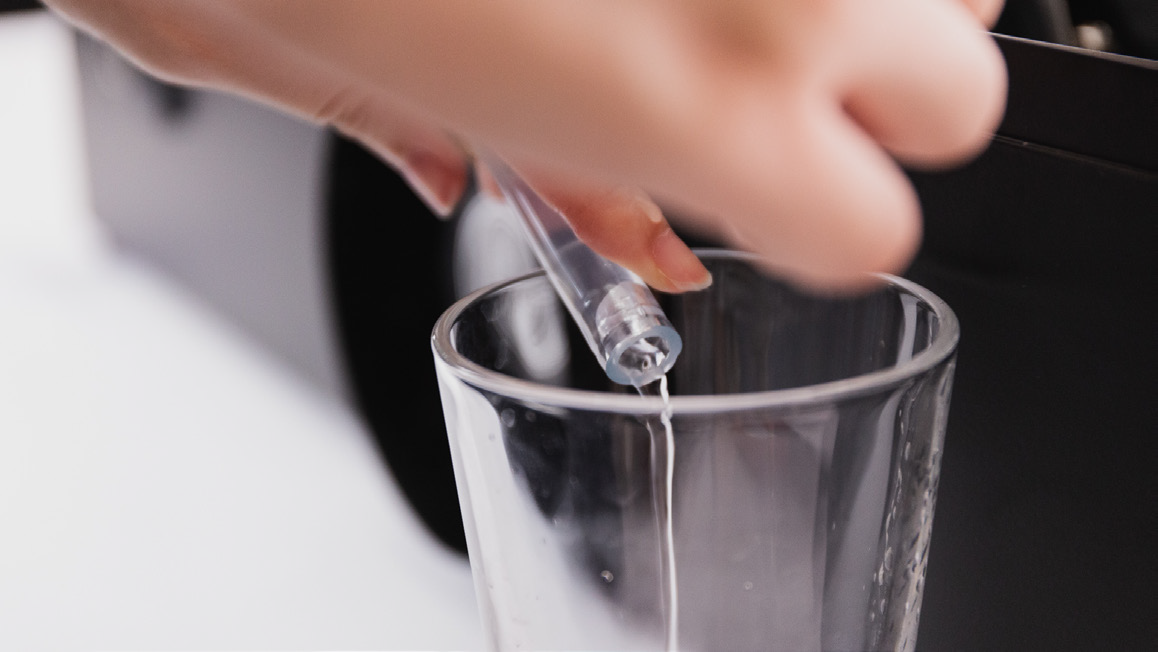

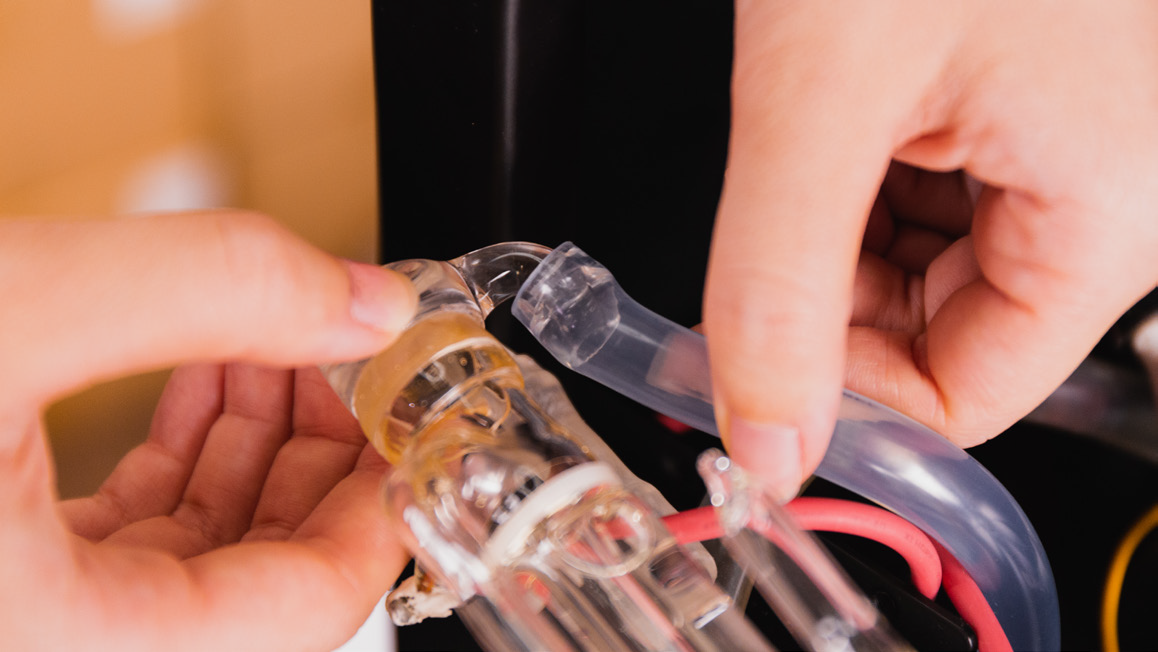

▲ Trekk av slangen og tøm røret

6. Legg et håndkle under høyspenningssiden. Kutt kabelbinderen på enden av slangen med en avbitertang eller saks. Trekk av slangen slik at røret er helt frakoblet og kan fjernes fullstendig.

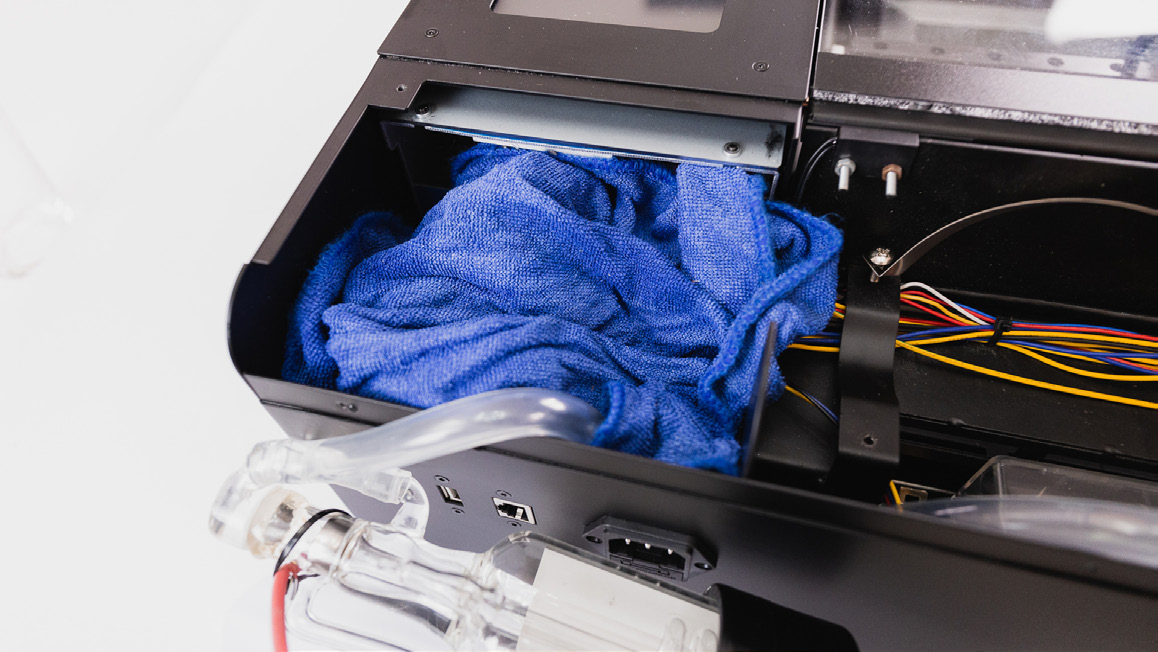

▲ Legg et tøystykke under høyspenningssiden.

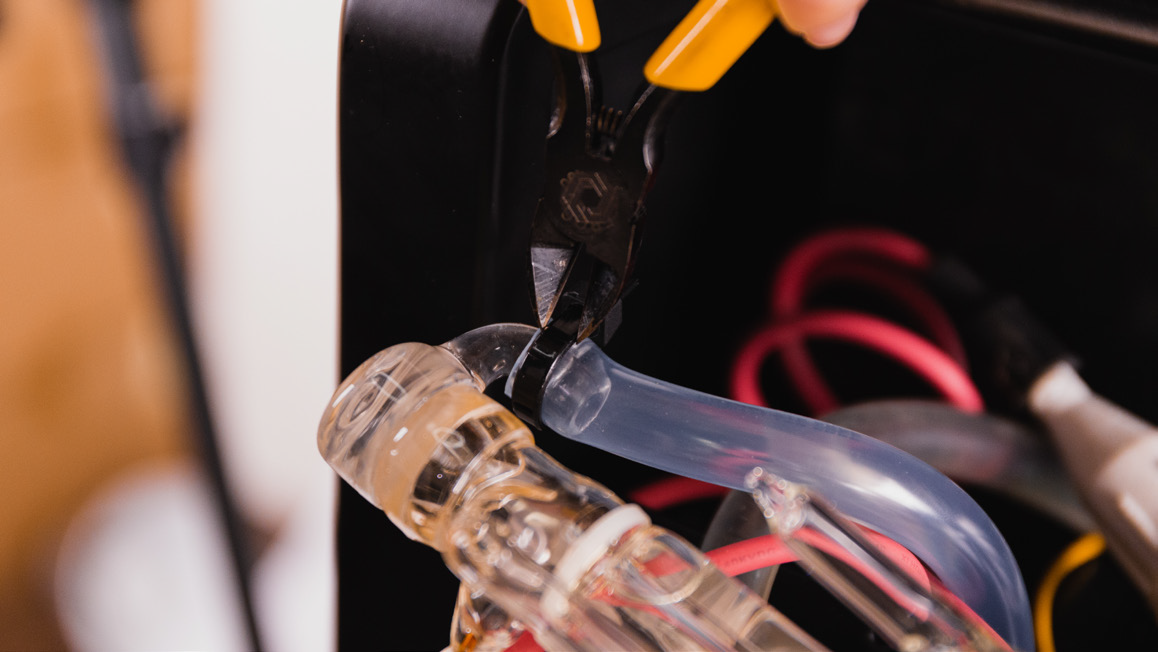

▲ Kutt kabelbinderen på enden av slangen.

▲ Trekk av slangen og tett enden

 Unngå å søle vann inn i maskinen. Hvis det skjer, tørk bort fuktigheten og vent til maskinen er helt tørr.

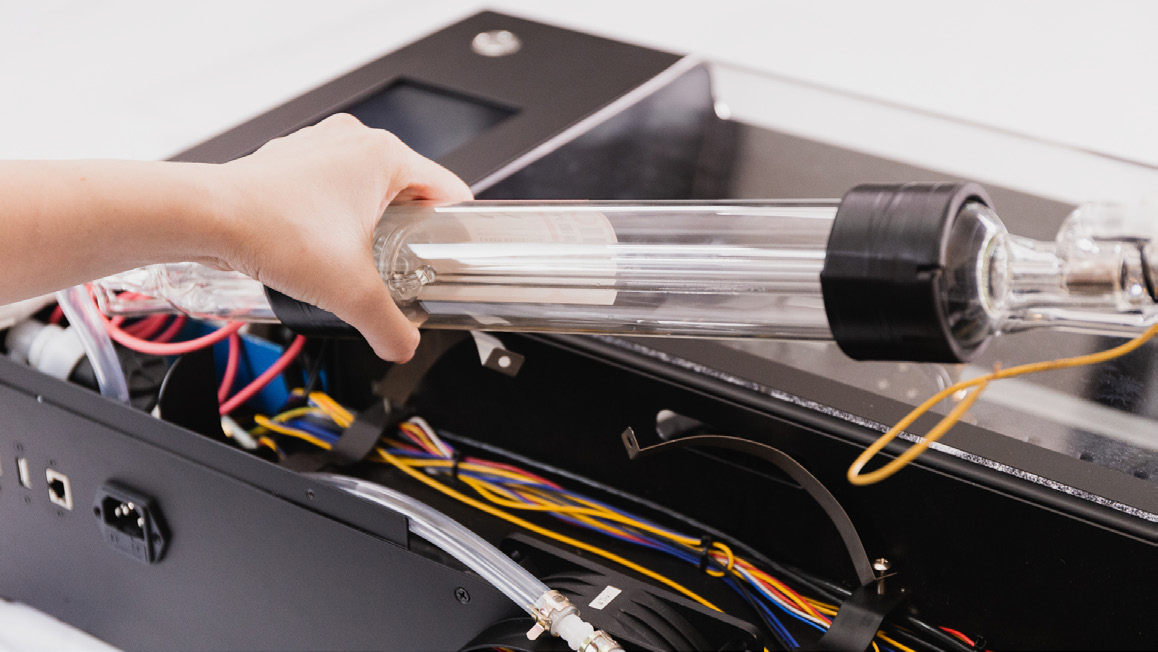

▲ Laserrøret kan fjernes fullstendig

7. Plasser det nye laserrøret og koble til slangene på begge ender. Fest høyspenningsenden med en kabelbinder og klem den andre enden ved hjelp av den originale metallslangeklemmen.

▲ Plasser det nye laserrøret og koble til slangene

▲ Fest høyspenningsenden med en kabelbinder

▲ Klem lavspenningsenden ved hjelp av den originale metallslangeklemmen.

 Løsne metallklemmen sakte for å unngå å skade røret med kraften som slår tilbake.

▲ 2 gule kabler må være på samme side

8. Koble til den hvite kontakten på høyspenningssiden. Sett ledningen inn i terminalen på lavspenningssiden og sørg for at ledningen er godt festet og ikke faller av. Kontroller at ledningen er godt festet i terminalen.

▲ Koble til den hvite kontakten på høyspenningssiden.

▲ Kontroller at ledningen er godt festet i terminalen

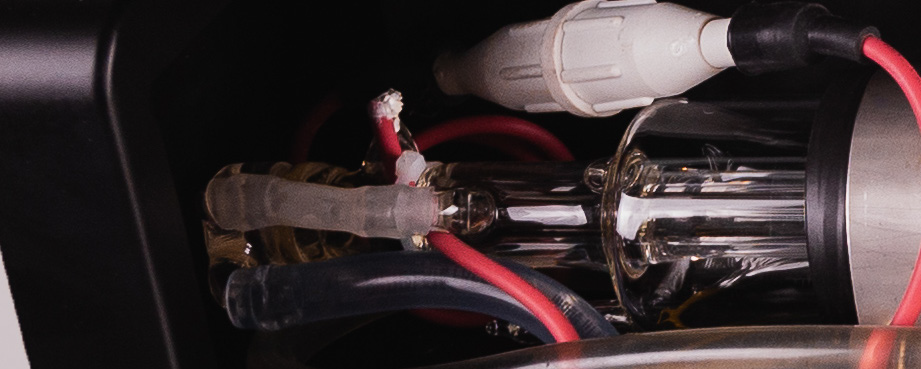

9. Plasser laserrøret i chassiset. Sørg for at avstanden er større enn en fingerbredde på begge ender av røret. Terminalen på laserrøret som er koblet til den tykke røde ledningen skal peke oppover. Monter skruene til rørholderklipsen og sørg for at røret er godt festet.

Forsikre deg om at terminalen til den røde kabelen peker oppover og ikke i en annen vinkel. Ikke la enden av røret berøre eller komme nær siden av chassiset. Feil plassering av røret kan føre til spenningslekkasje.

10. Kontroller all installasjon, og maskinen er klar til oppstart.

Ikke berør området nær høyspenningssiden av røret for å unngå elektrisk støt.

11. Trykk på "Vedlikehold", og laserhodet vil gå til utgangsposisjonen. Trykk på "Pumpe", og kjølevannet vil bli pumpet inn i laserrøret.

Vær forsiktig så du ikke trykker på "Laser". Ikke plasser fingre nær laserutgangen.

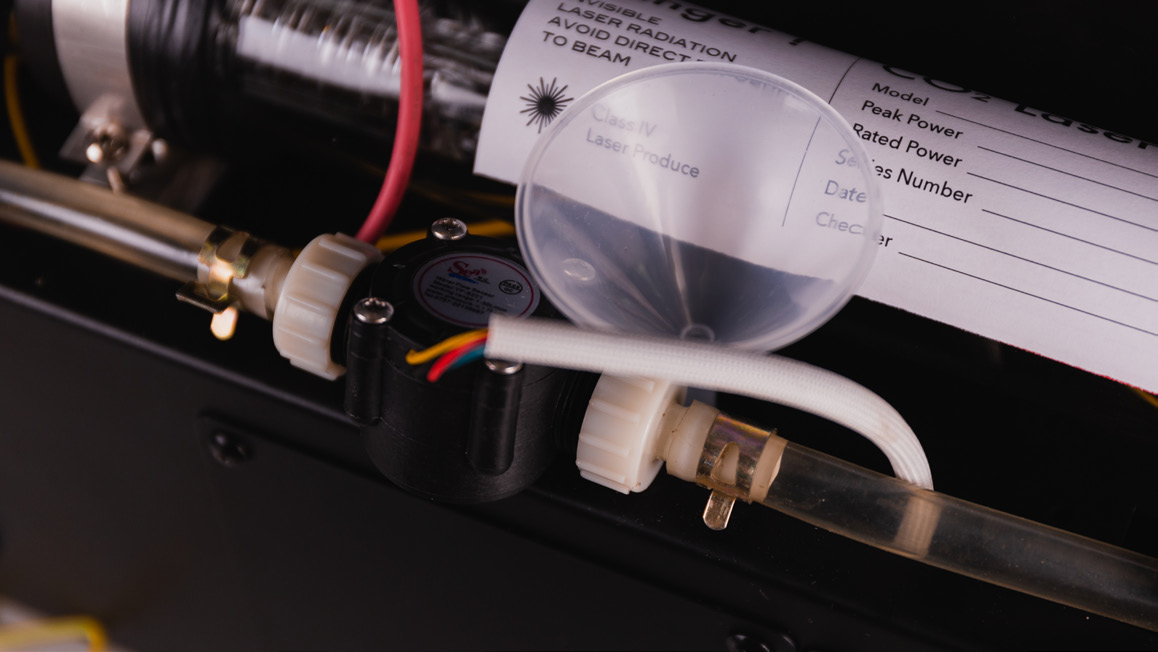

12. Koble fra strømmen og åpne lokket på vanntanken. Fyll tanken ved hjelp av en trakt og lukk den igjen.

Følg nøye med på vannivået for å unngå at det renner over. Destillert vann anbefales.

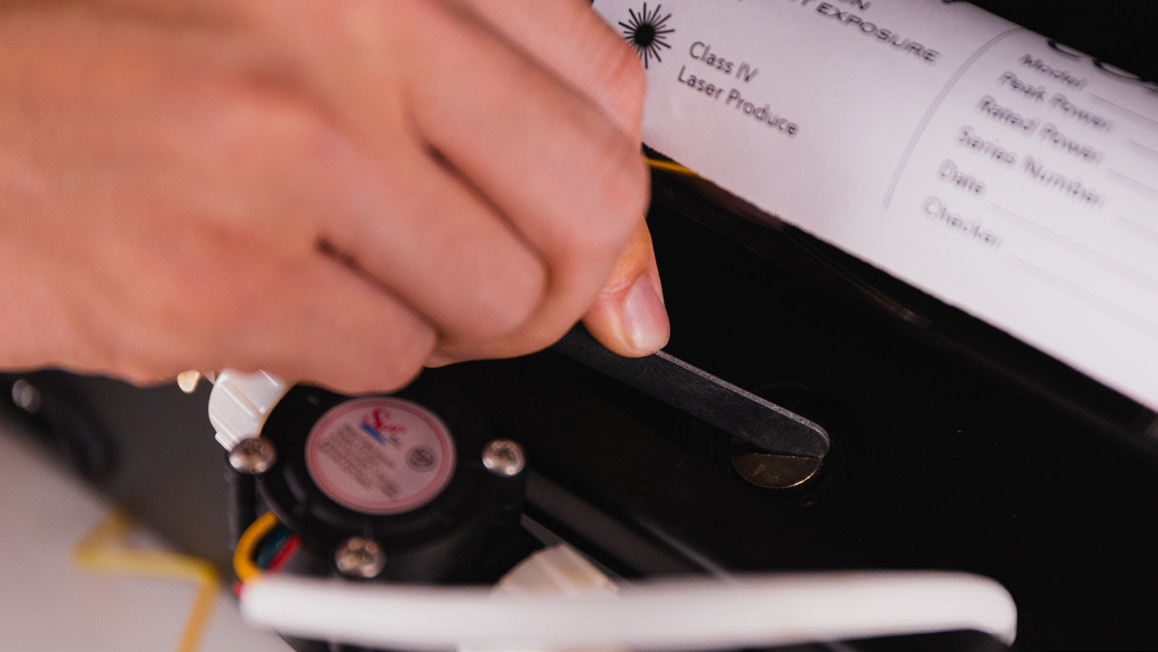

▲ Bruk en mynt eller den lille skrunøkkelen for å åpne tanken.

13. Gjenta trinn ⓫ ⓬ til nivået i tanken ikke lenger synker. Da er utskiftingen fullført.
