Beambox / Beambox Pro - Ekstra luftslange for installasjon av luftpumpe

Denne veiledningen viser deg hvordan du forbedrer luftpumpen i en eldre maskinversjon som stadig blir tilstoppet og slutter å fungere som forventet. (Video)

Hvordan sjekke om maskinen din trenger den ekstra luftslangen?

Først, sjekk om maskinen er den gamle versjonen.

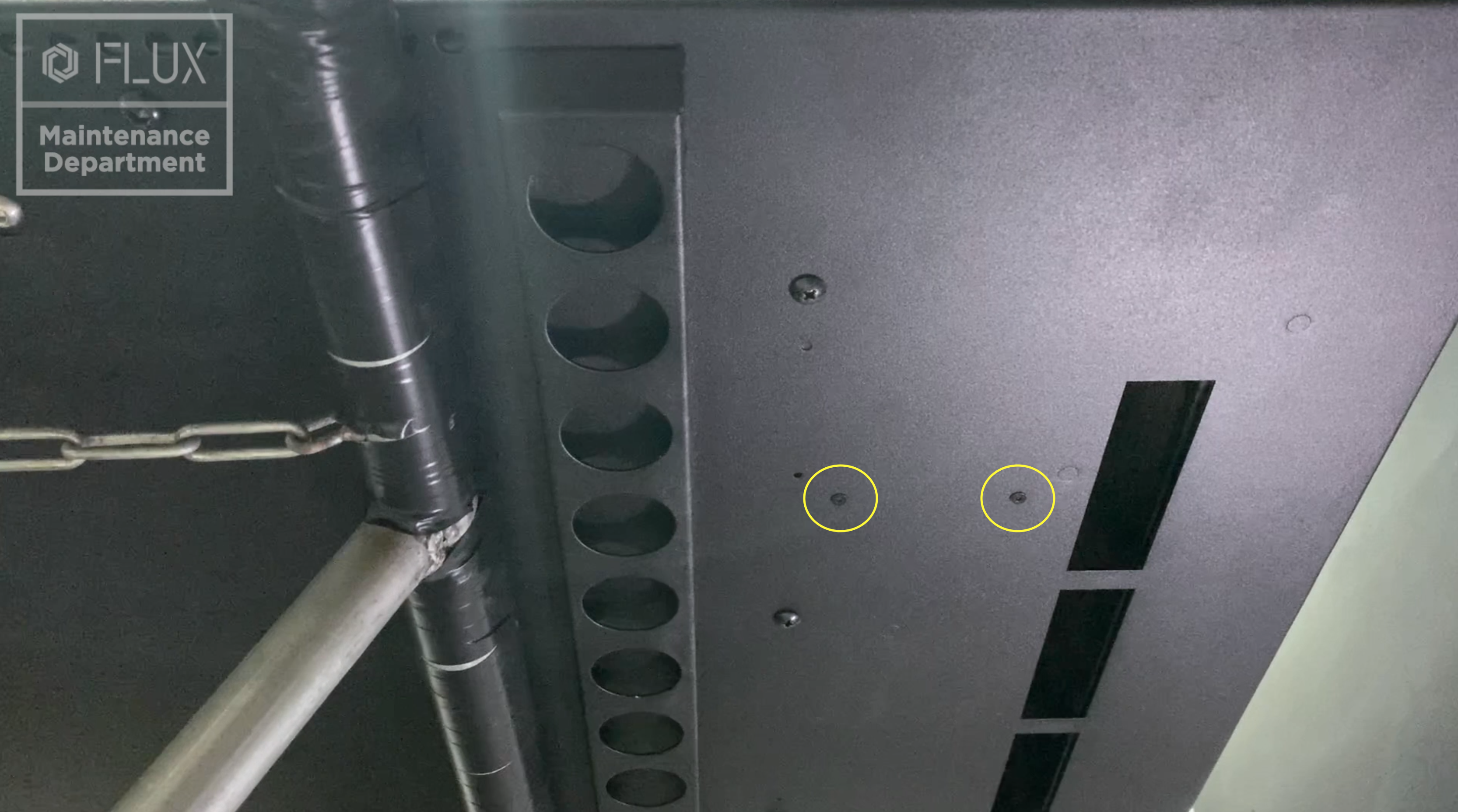

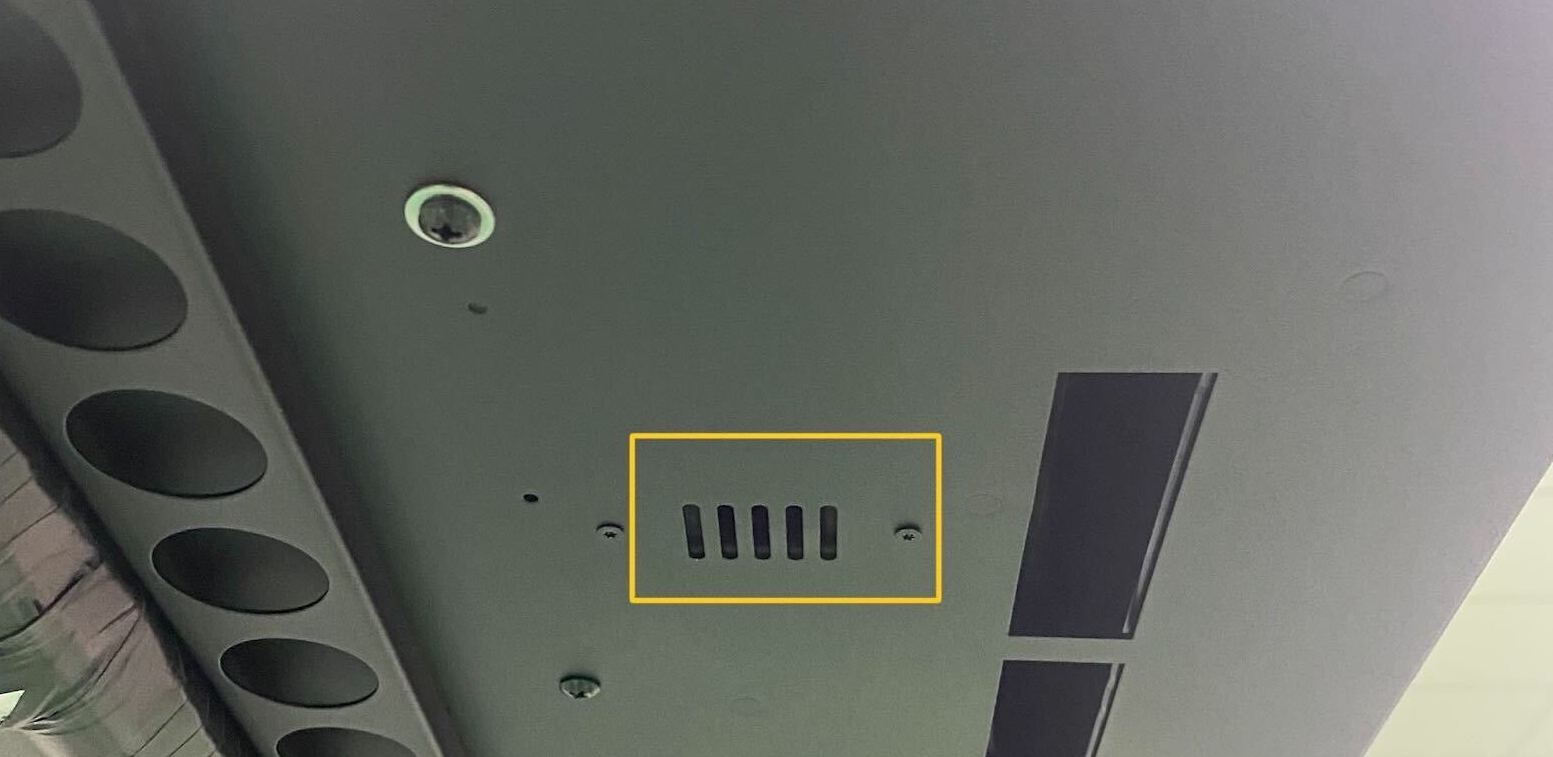

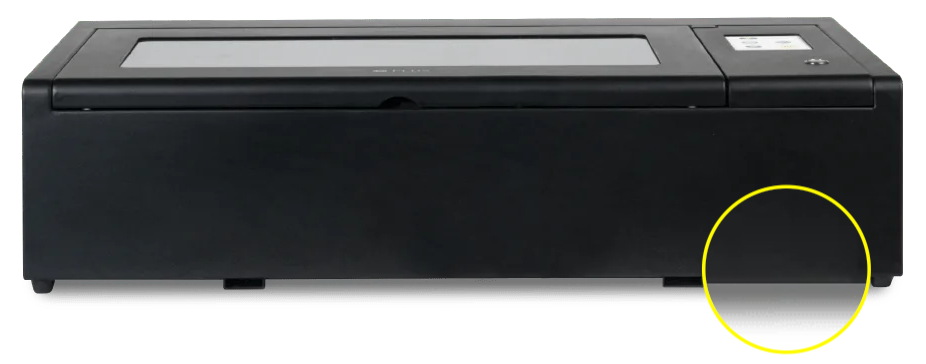

▲ Sjekk ventilasjonshullene under maskinen.

Hvis du har ventilasjonshull, er maskinen din den nyeste modellen, og du kan hoppe over denne artikkelen.

Hvis du ikke har ventilasjonshull, følg trinnene nedenfor for å installere luftslangen.

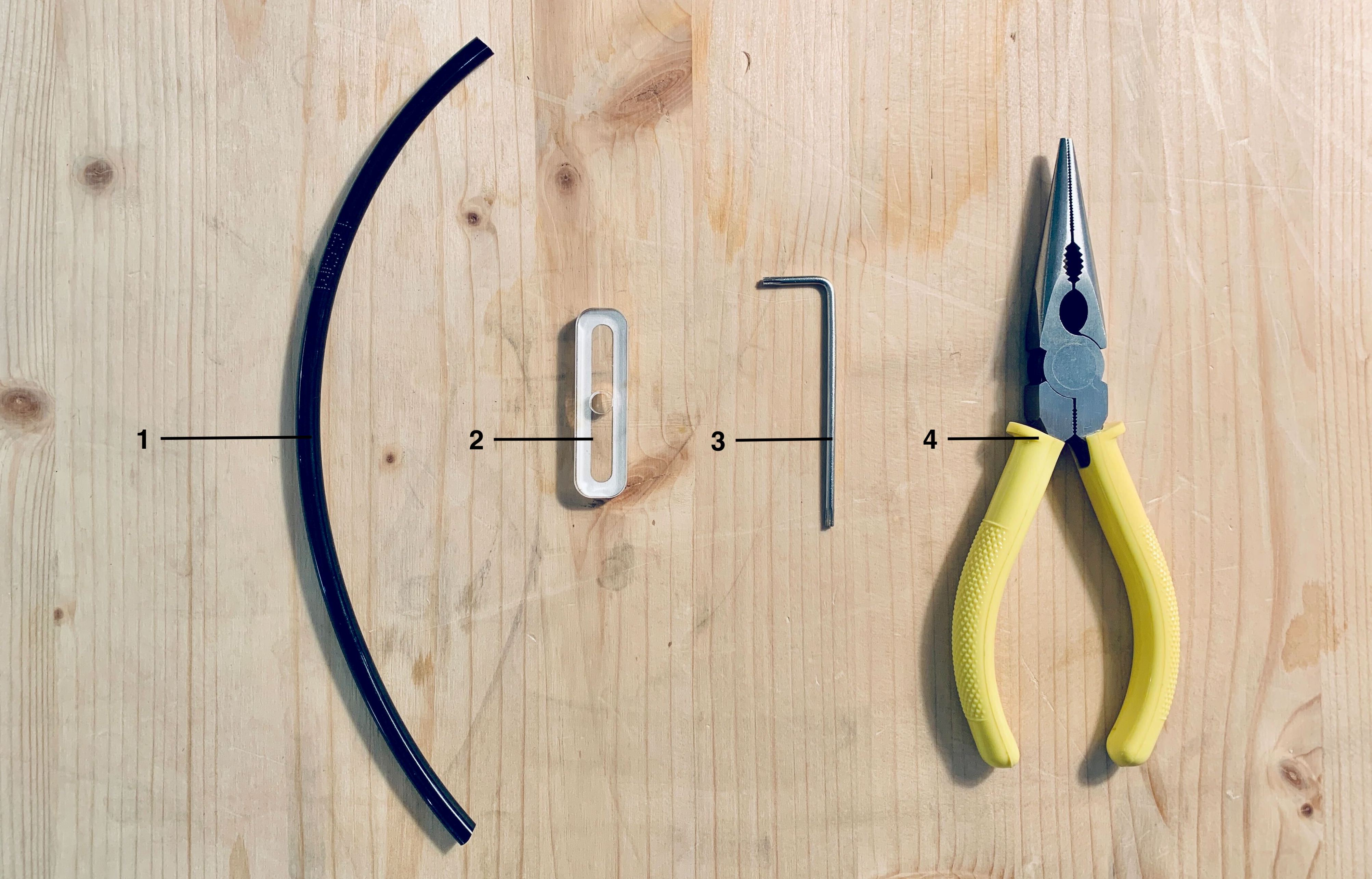

Nødvendig utstyr:
Du må selv skaffe:
1｜OD6*ID4mm luftslange 30cm
2｜Luftslangefeste med dobbeltsidig tape (filen for 5mm akryl / filen for dobbeltsidig tape)
3｜2,5mm unbrakonøkkel
4｜Spisstang

Installasjonstrinn

1. Bruk T8-skrunøkkelen for å fjerne de to festeskruene på luftpumpen.

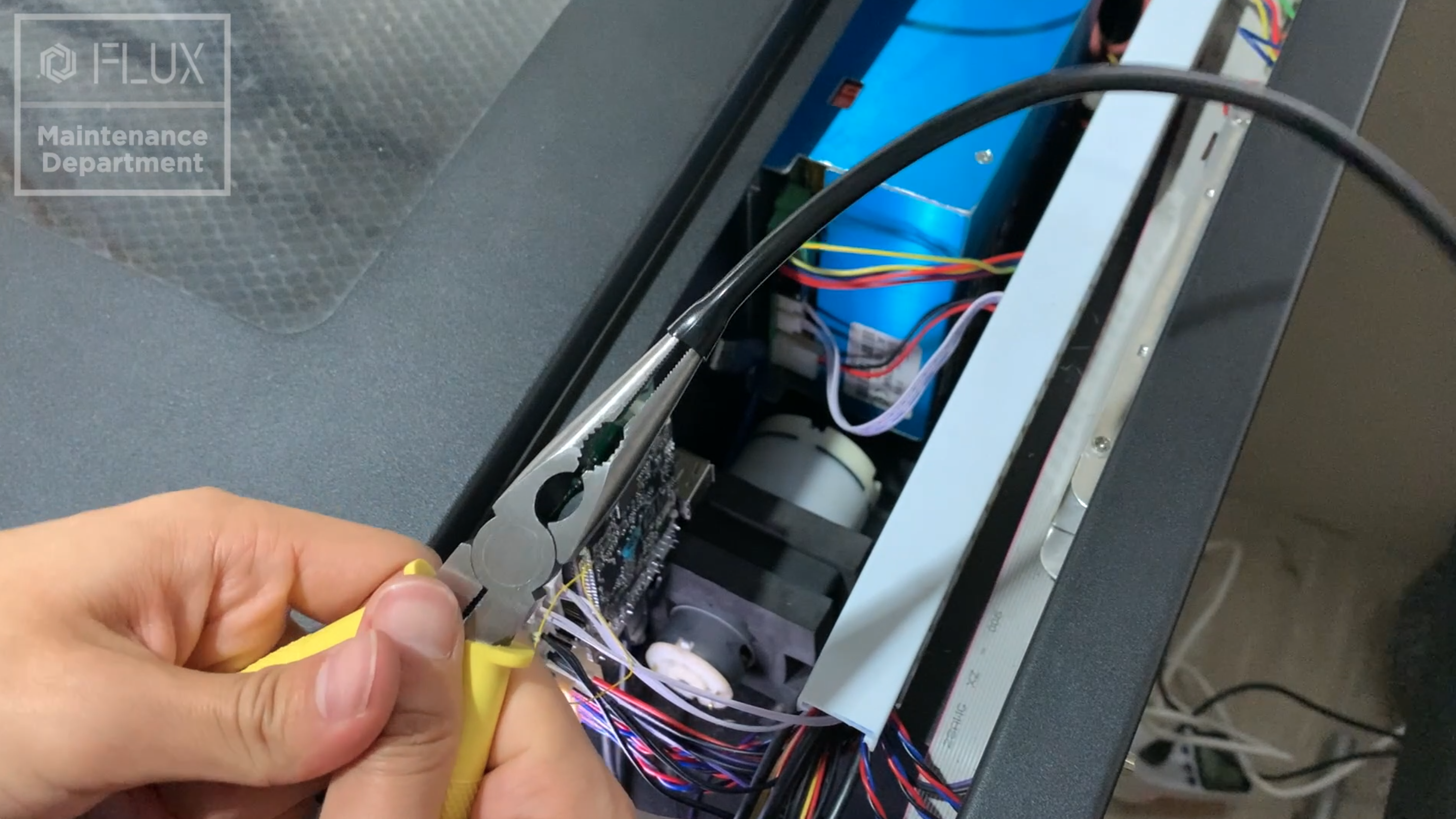

2. Bruk nebbtang for å utvide åpningen på luftslangen litt.

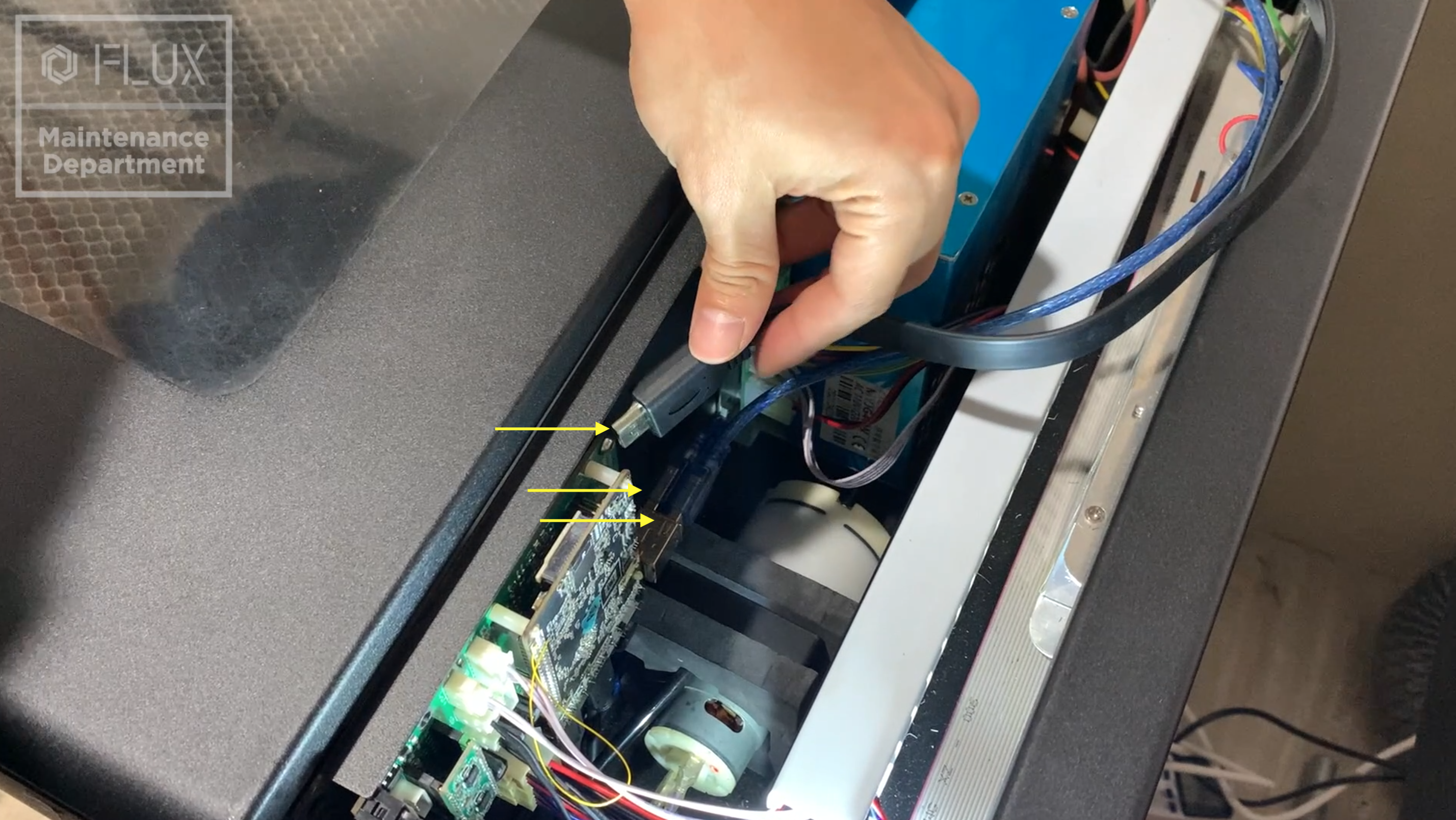

3. Koble fra de tre kontaktene på hovedkortet.

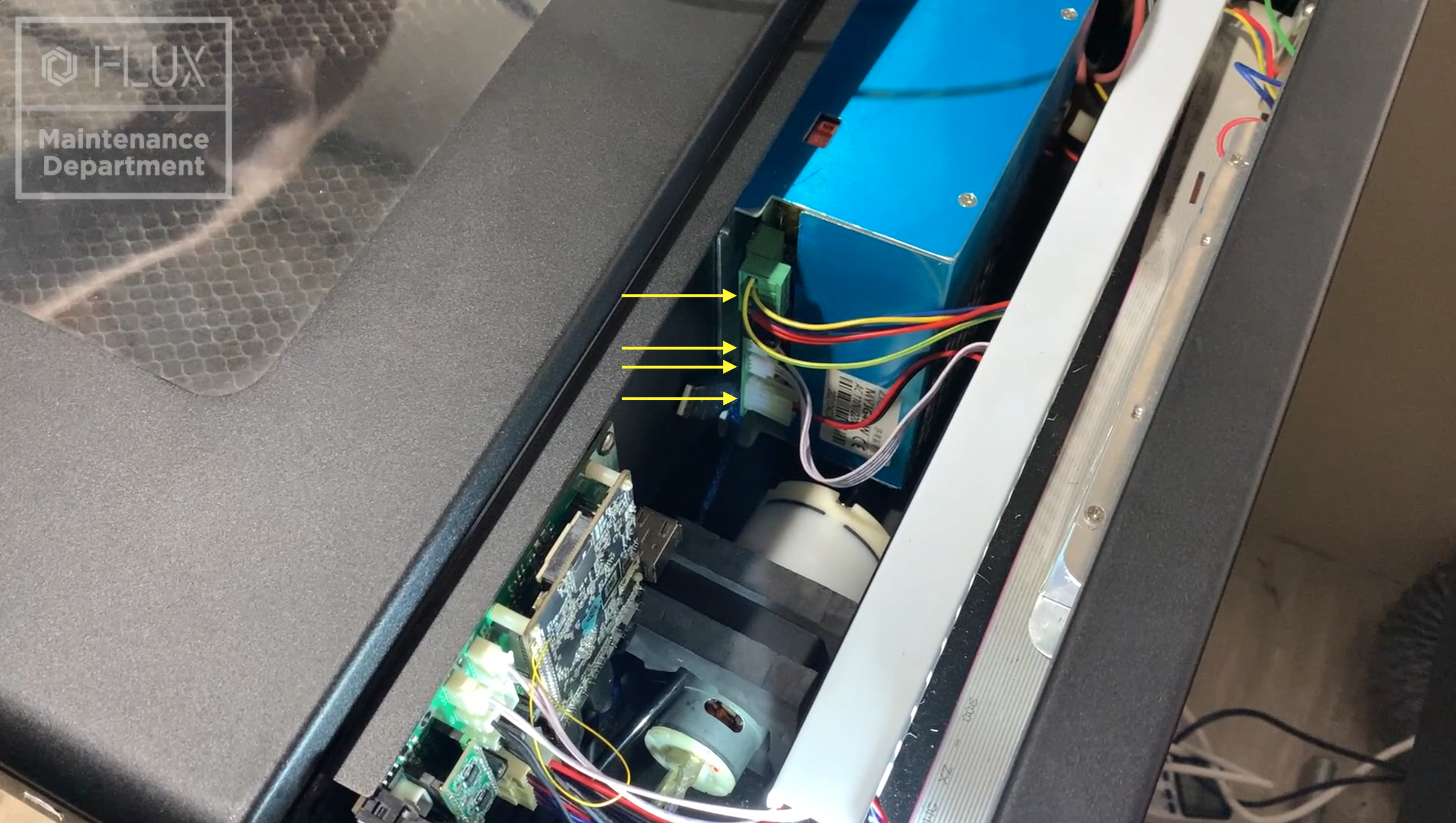

4. Koble fra de 4 kontaktene på laserstrømforsyningen.

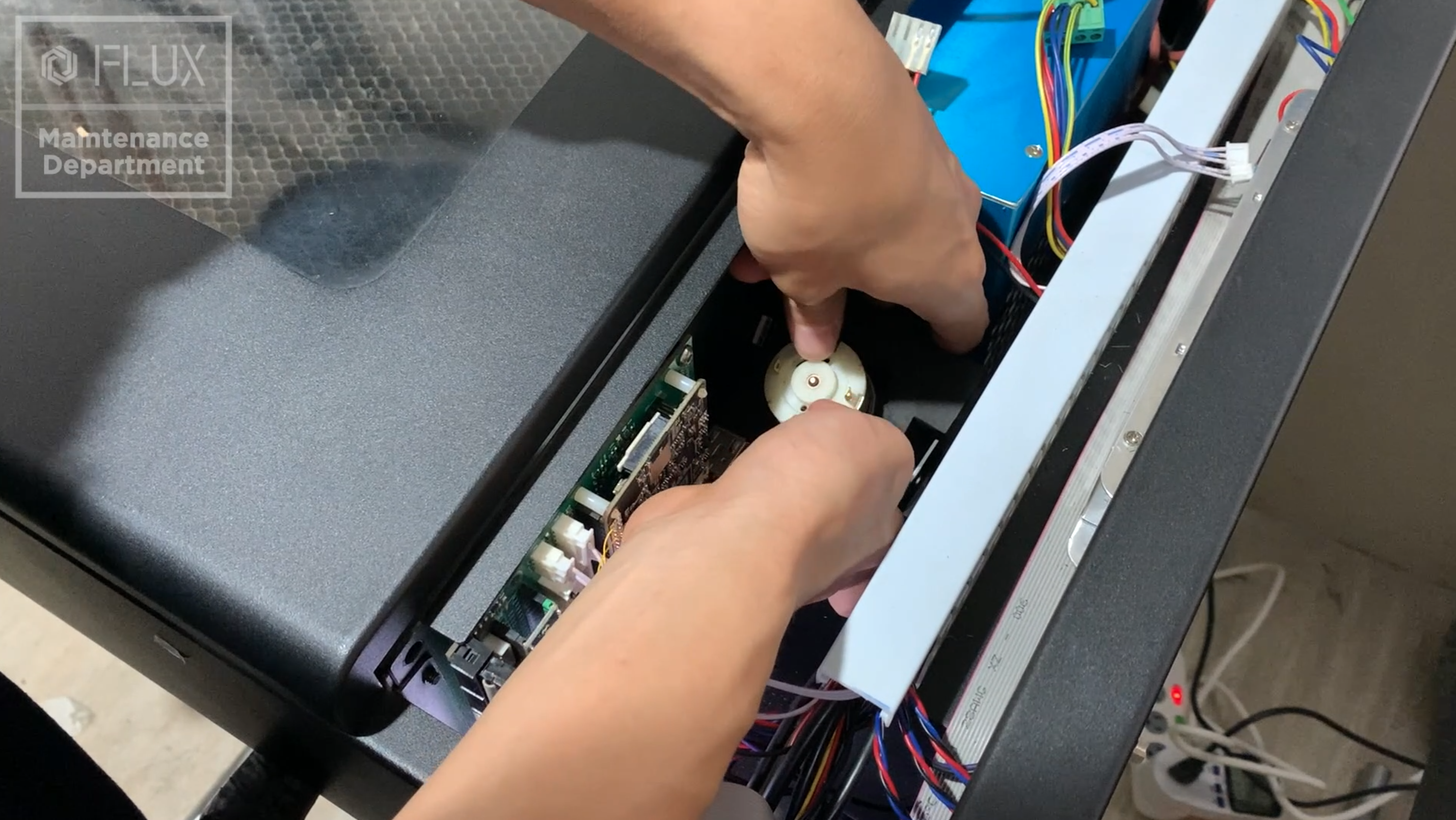

5. Fjern skummet fra luftpumpen.

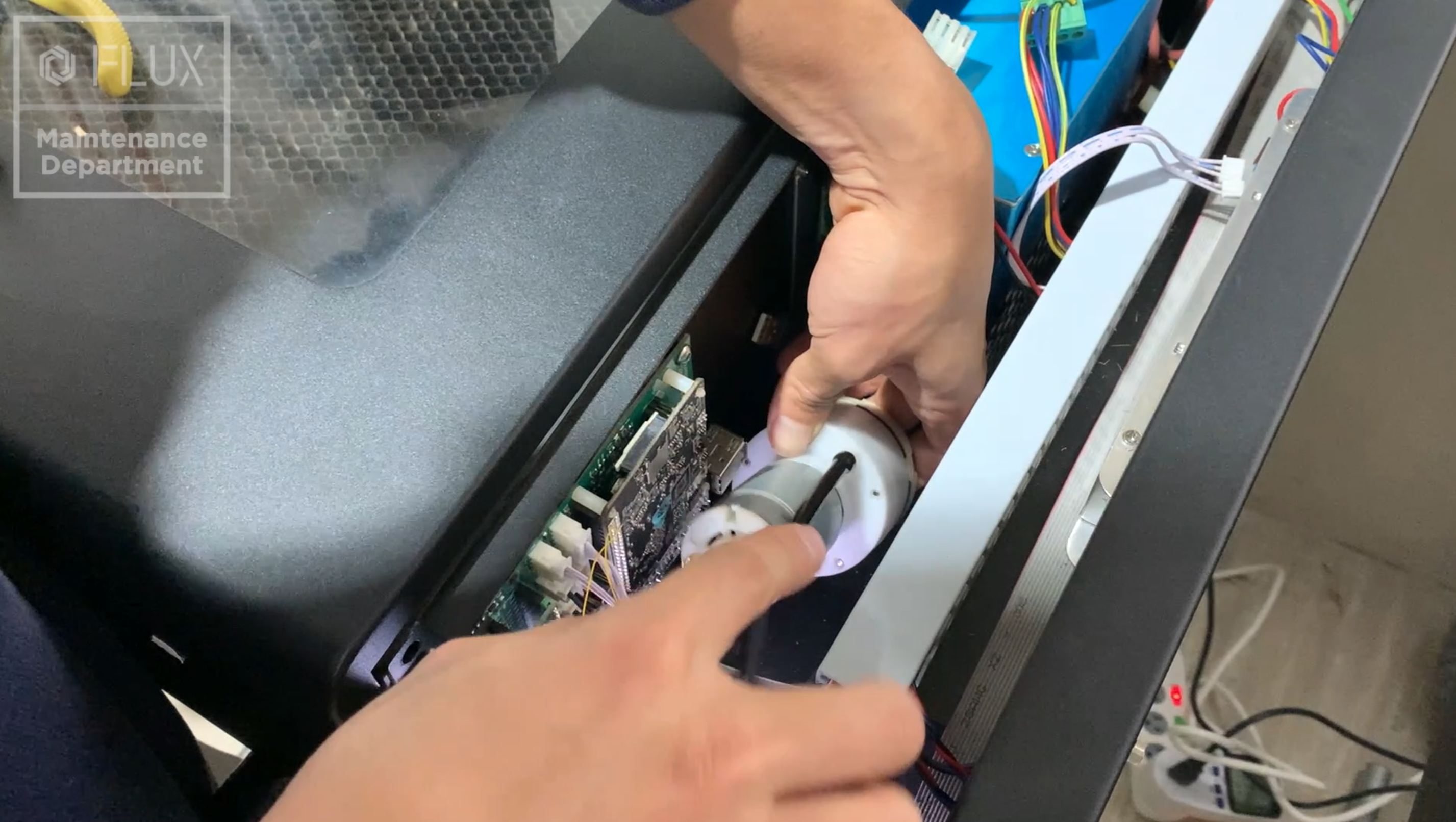

6. Koble luftslangen til luftinntaket.

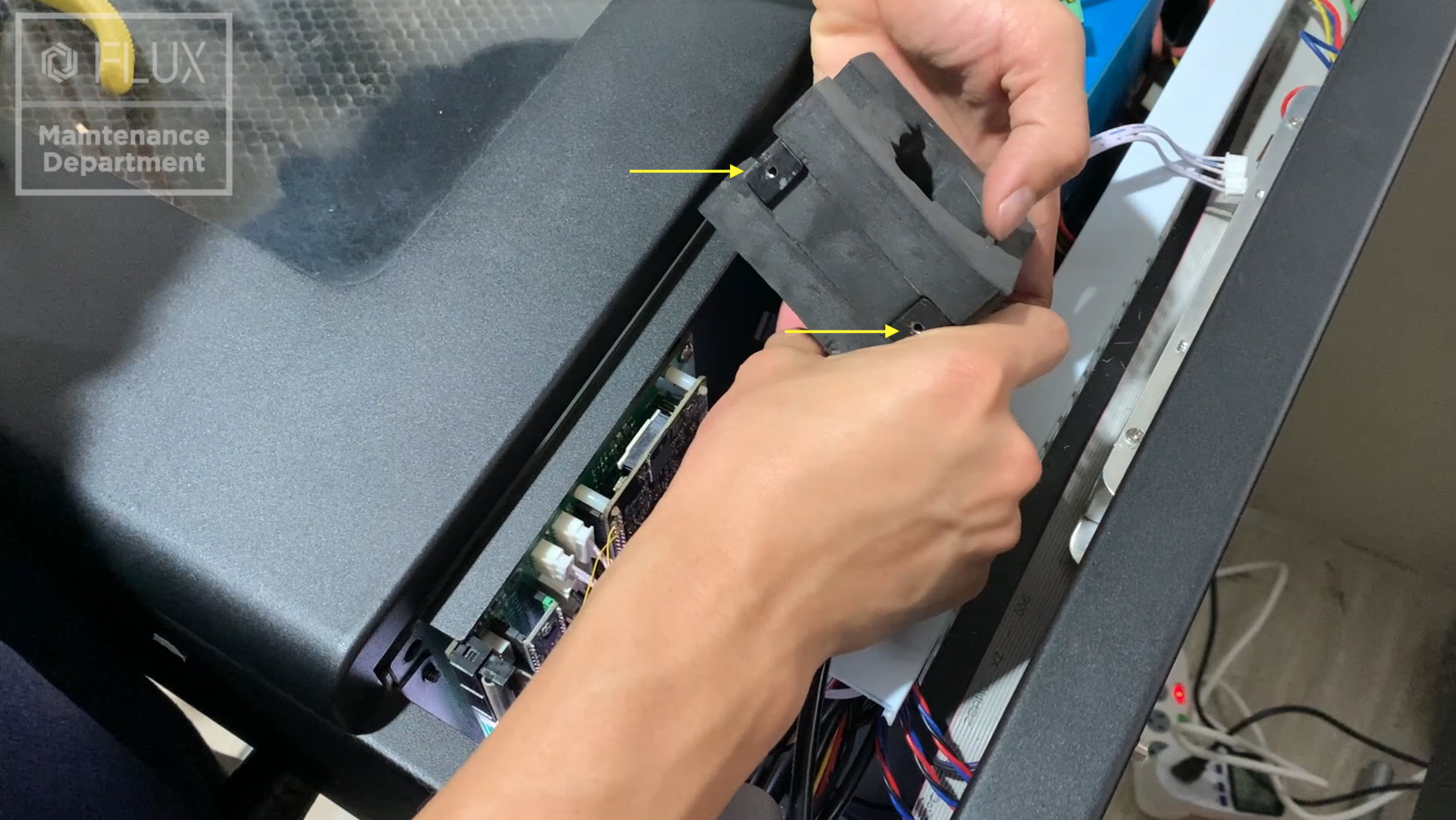

7. Skruehullene skal vende nedover.

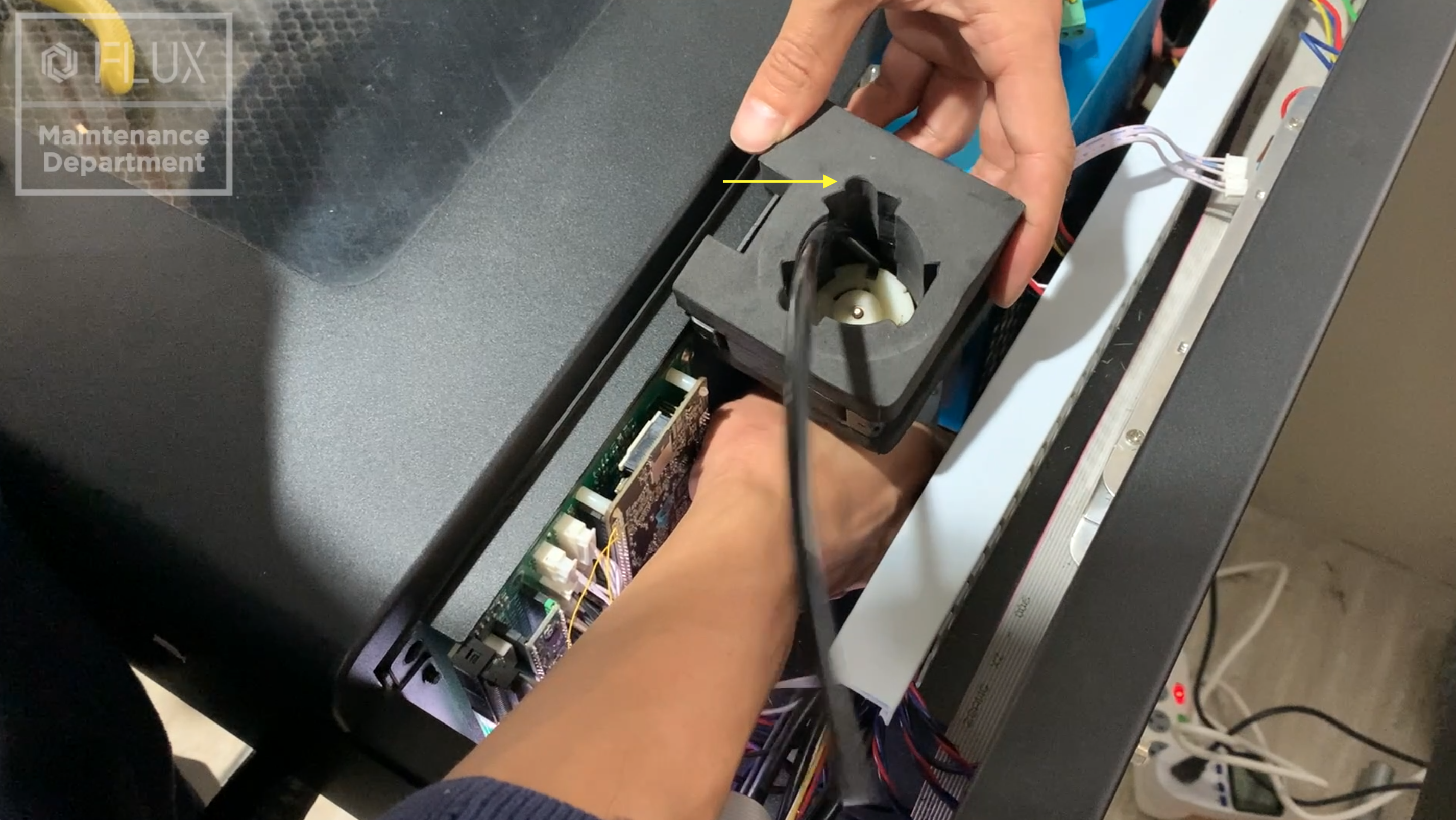

8. Sett på skummet med luftpumpen; luftslangen skal gå gjennom den runde åpningen i skummet.

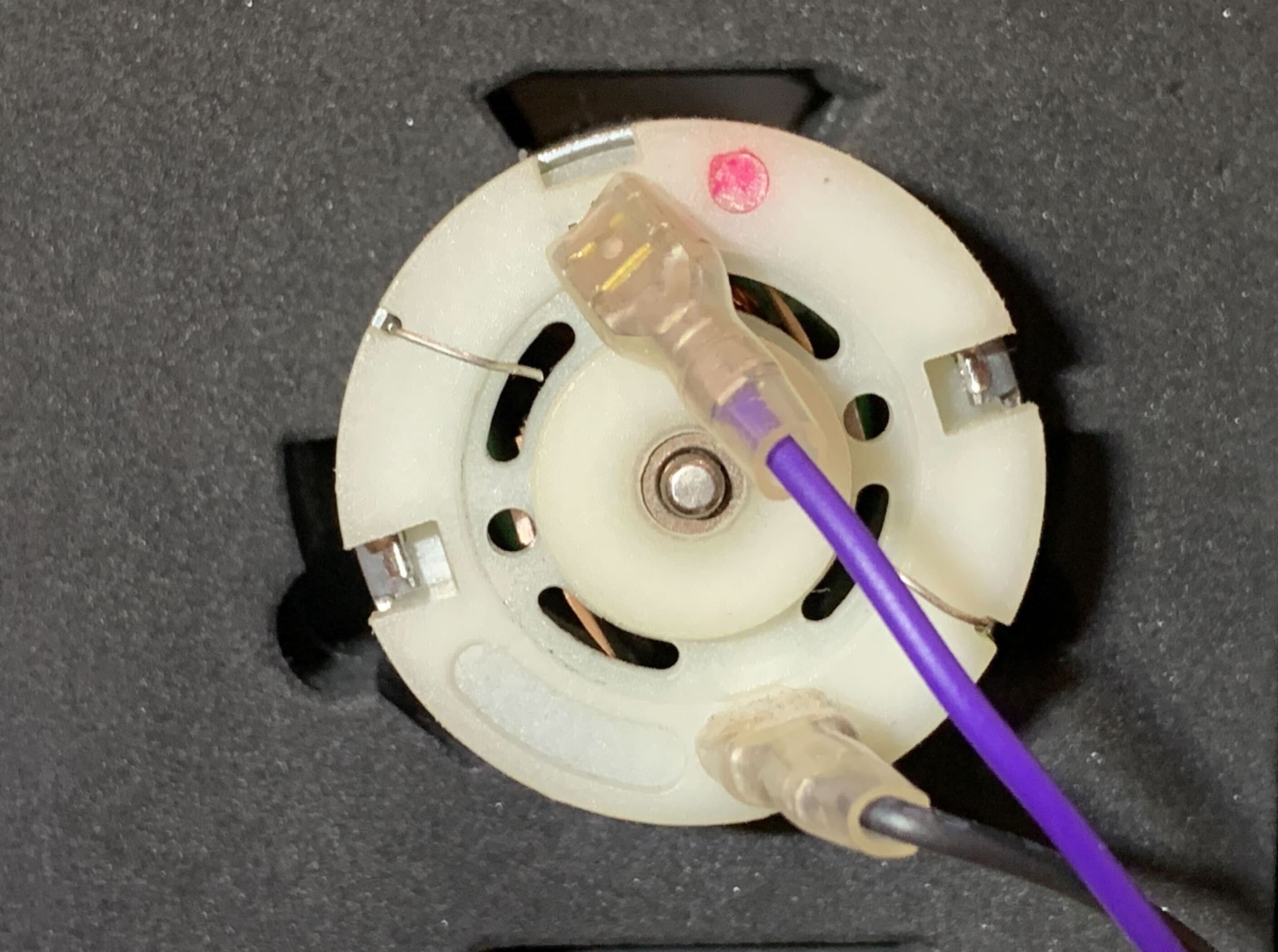

9. Koble til ledningene til luftpumpen (den blå ledningen er for elektroden med et rødt prikkmerke ved siden av).

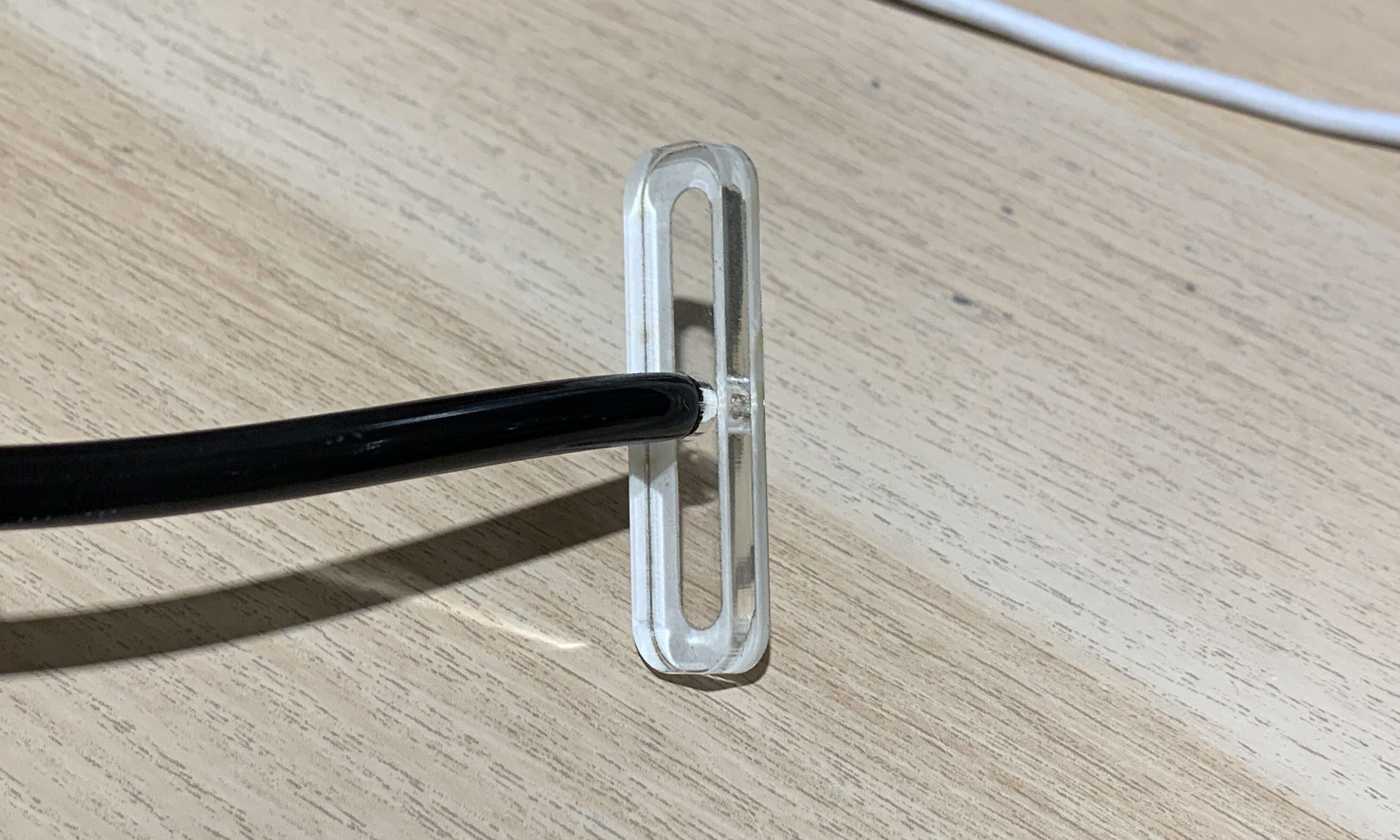

10. Før slangen inn i hullet på braketten.

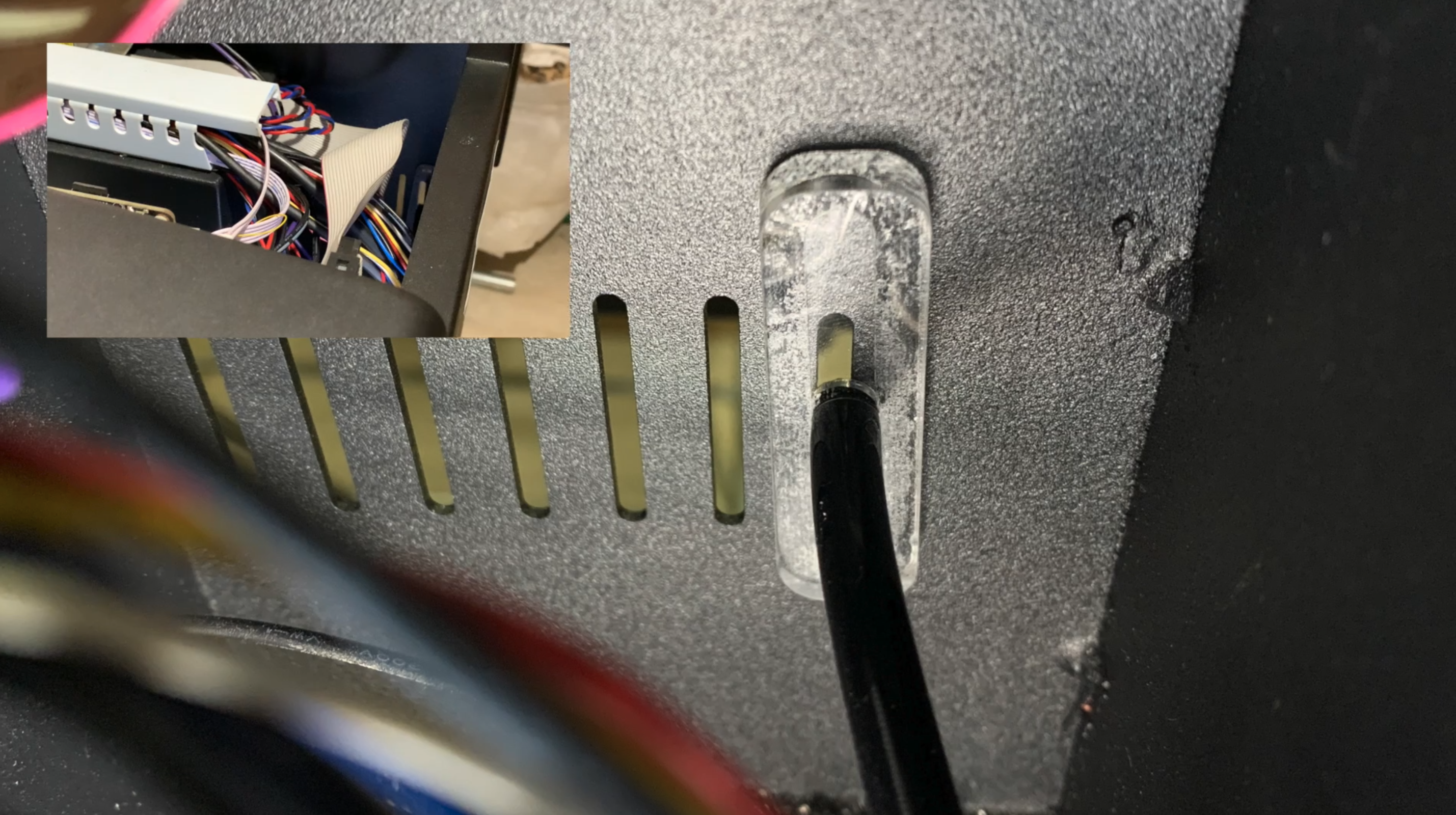

11. Fest braketten på ventilasjonshullet med et klistremerke.

12. Koble til kontaktene på laserstrømforsyningen.

13. Koble til kontaktene på hovedkortet.

14. Bruk en T8-skrunøkkel for å stramme festeskruene til luftpumpen.

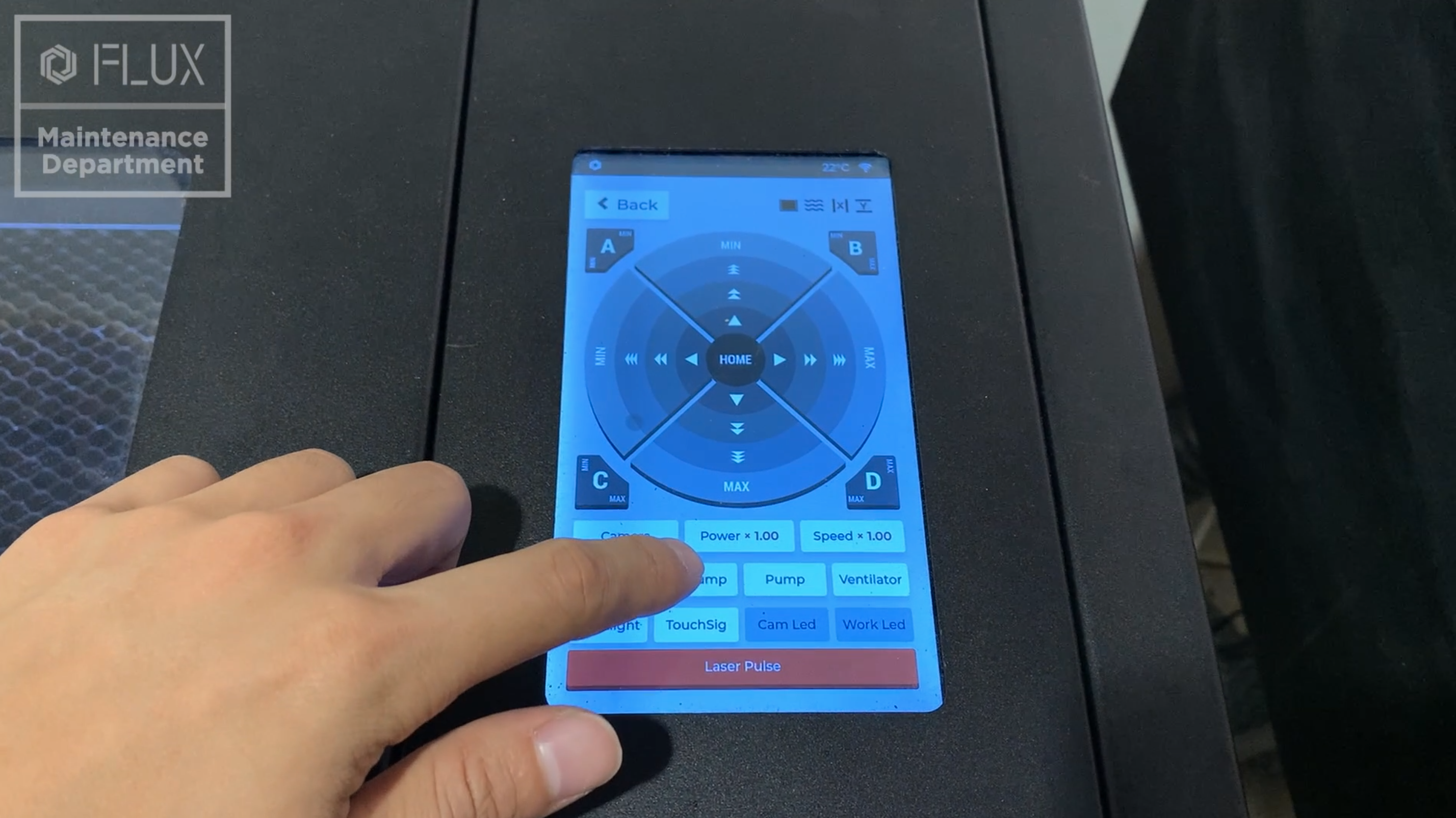

15. Slå på maskinen og kontroller luftpumpens inntaksfunksjon.

16. SLUTT
