5-12 Kamerajusteringsproblem

Hvis de faktiske graveringsresultatene avviker fra det som vises i programvarens kameraforhåndsvisning, vennligst sjekk følgende:

1. Fokusplankorrigering

Vennligst sørg for at fokusproben kommer i kontakt med objektoverflaten når den vippes nedover. Plattformhøyden må justeres hver gang et nytt materiale plasseres på overflaten. Hvis du bruker autofokus-tillegg, må du sørge for at laserhodet er i riktig høyde.

2. Objekthøyde

Når du forhåndsviser på et tykt objekt, kan siden av objektet også fanges opp, noe som forårsaker et rotete bilde.

3. Kamerakalibrering

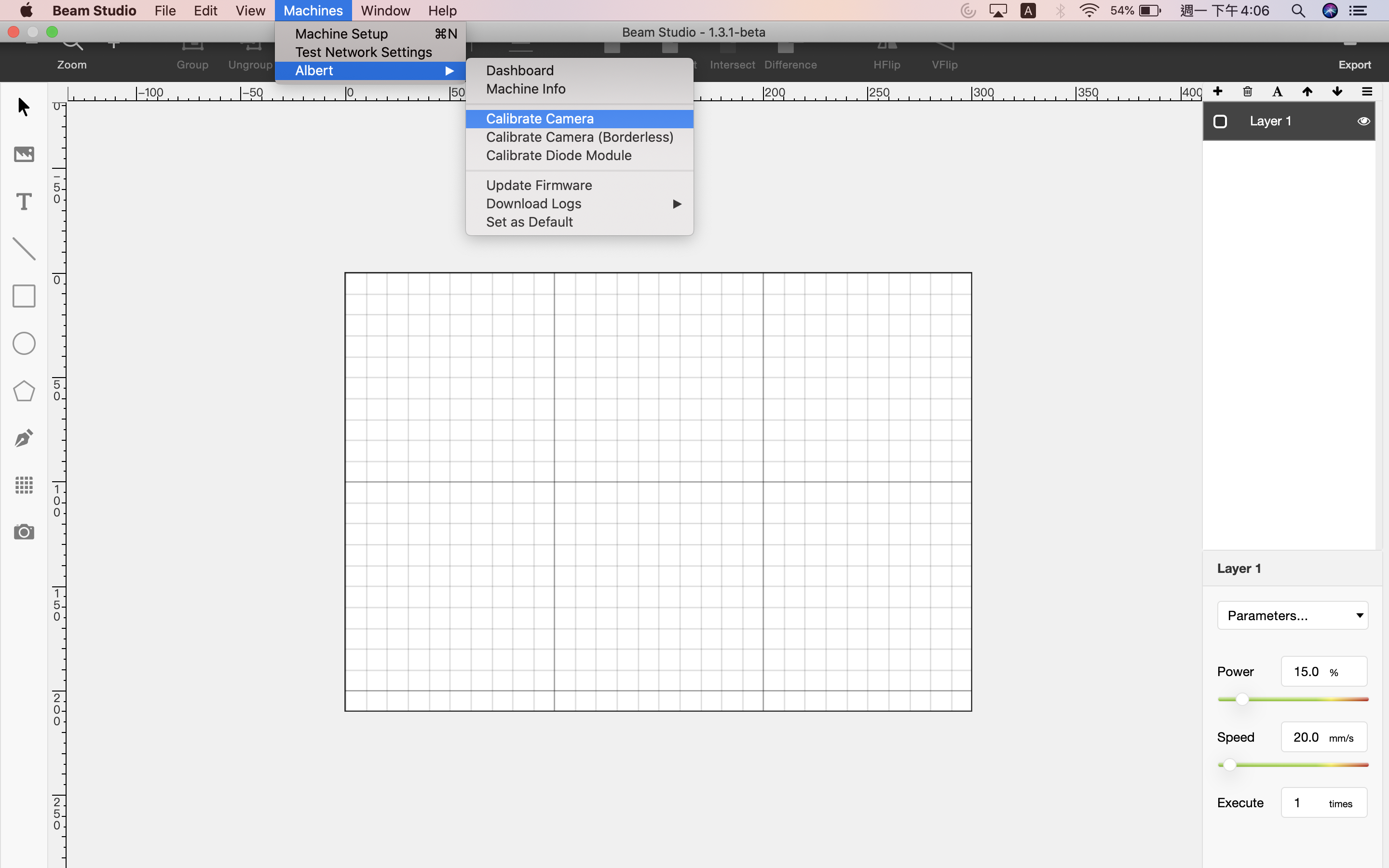

Beam Studio > Meny > Maskin > Velg maskin > Kamerakalibrering

Vennligst sørg for å justere fokus før du starter gravering.

Vennligst sjekk også at fokusproben brukes riktig for presis fokus.

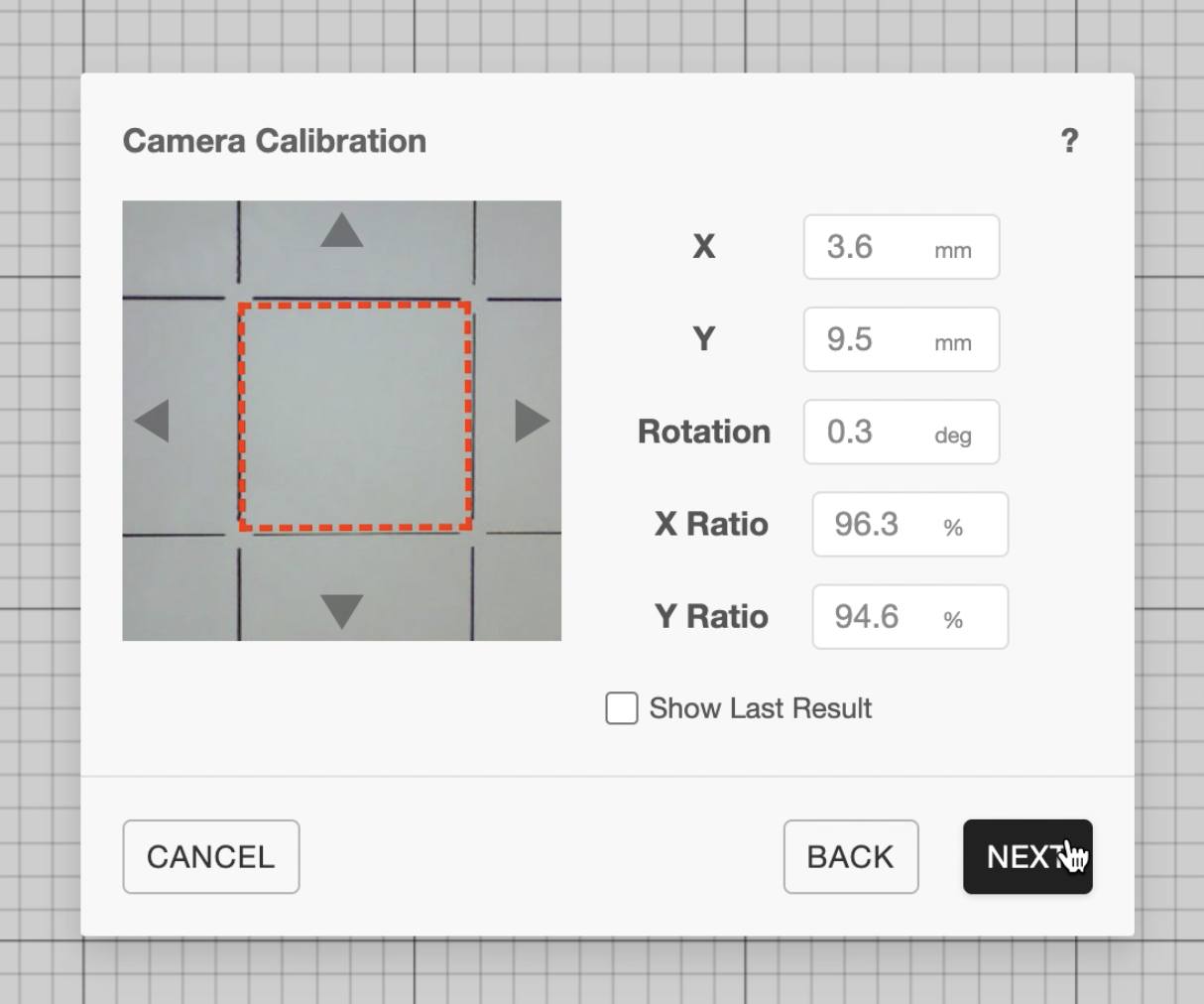

Etter gravering skal følgende bilde dukke opp på datamaskinen din.

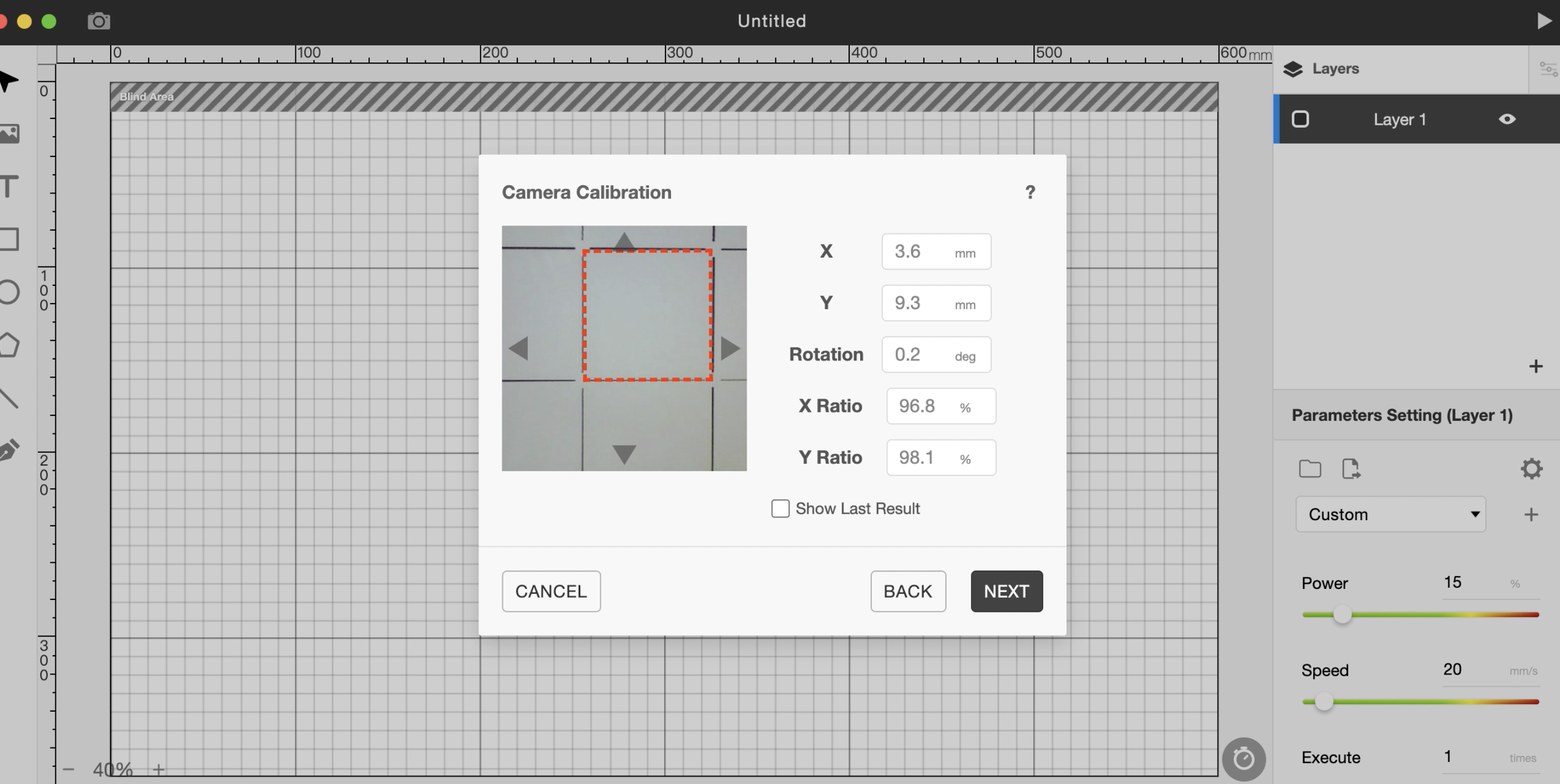

Observer forskyvningen av den røde firkanten i forhåndsvisningsbildet. Juster de tilsvarende verdiene til høyre for å matche den røde firkanten med den graverte firkanten i forhåndsvisningsbildet.

Før du klikker på Neste, vennligst sørg for at

1. Gravert firkant er sentrert

2. Den røde firkanten er riktig innskrevet i den graverte firkanten.

4. Bekreft kalibreringsresultatet (høyre bilde)

Tegn en firkant ved (X,Y) = (77.5mm, 77.5mm) med bredde W og høyde H på 25mm og sørg for at firkanten overlapper med senterfirkanten av rutelinjene. Hvis den ikke passer, fokuser papiret på nytt og kalibrer kameraet på nytt.

5. SVG-analyseringsproblem

Hvis du fortsatt opplever forskyvning med designet ditt, mens trinn 3 er ok, kan filen være problematisk. Vennligst gi filen din til FLUX support slik at vi kan hjelpe deg med å finne ut hvordan du kan fikse det.
