Anbefalt frekvens

Én gang hver 1-2 uker, avhengig av bruksfrekvens og materiale

Vedlikeholdstrinn

Hvis graveringmaterialet er papir eller tre, er det mer sannsynlig at det forårsaker støv og tjæreolje som fester seg på refleksjonsspeilene. Du kan bruke bomullspinner med en liten mengde alkohol for å rengjøre og tørke av til speiloverflaten er fri for flekker. er fri for flekker.

Forberedelsesartikler

Bomullspinne, 75%~99% alkohol


Det er 3 refleksjonsspeil, 1 fokuslinse og 1 laserrørutgangslinse som må rengjøres i beamo, og deres posisjoner er vist på bildet.

⚠️ Etter rengjøring skal speil og linser ikke etterlates med vannmerker for å unngå oksidasjon, noe som kan påvirke lasereffekten. De bør heller ikke tørkes av for mye.

Vedlikeholdstrinn:

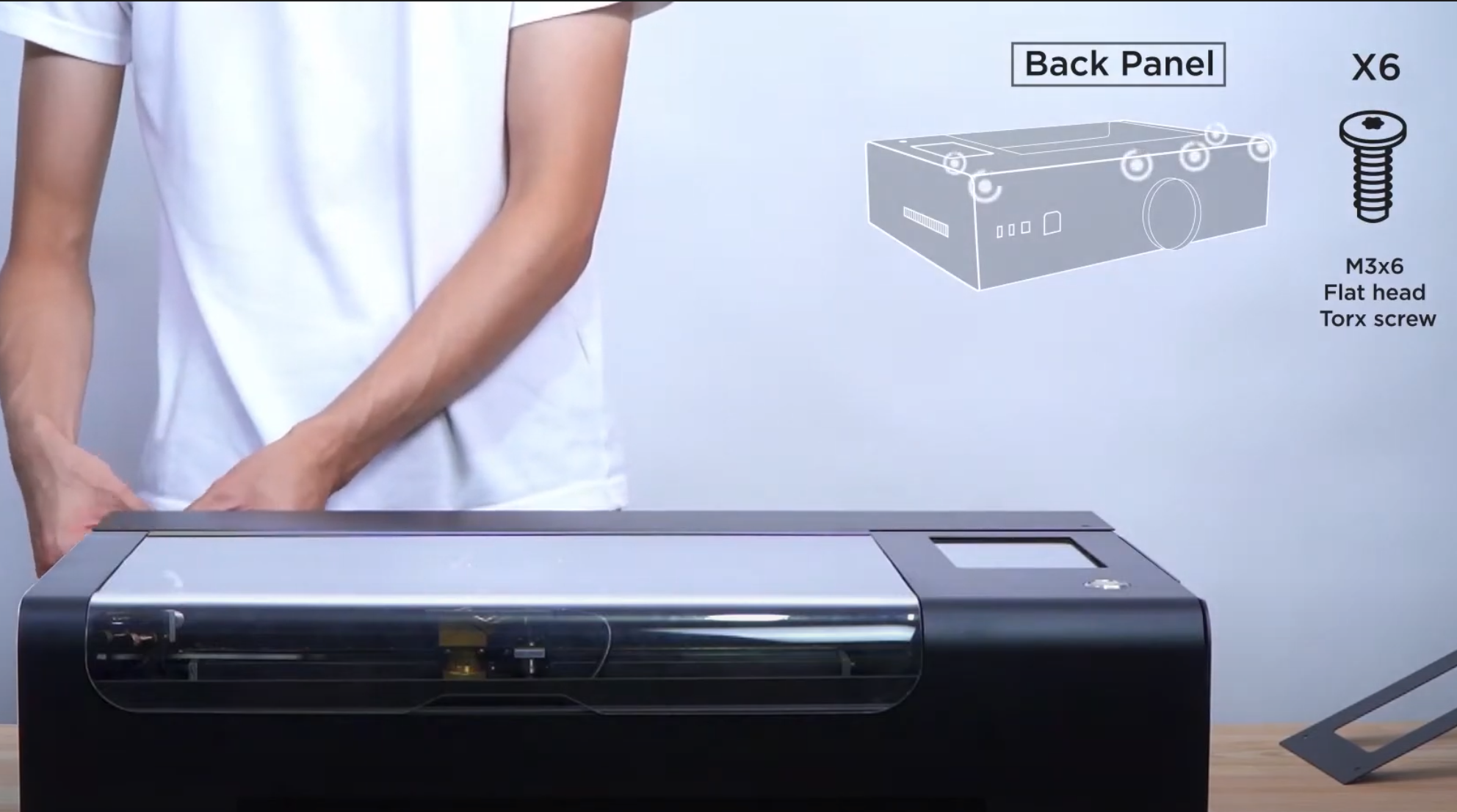

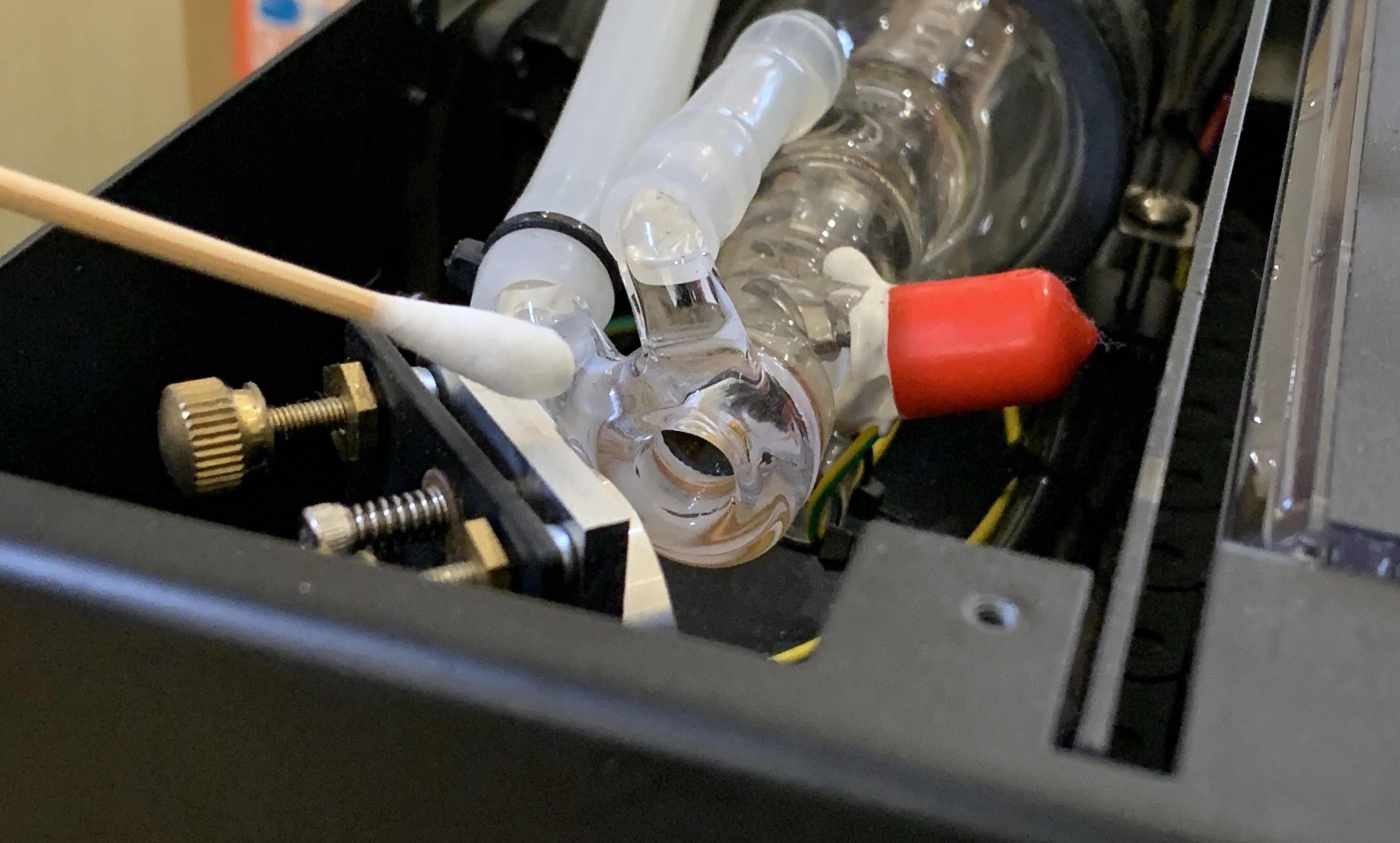

1. Rengjør laserrørutgangslinsen: Laserrørutgangslinsen er plassert på lavtrykkssiden av laserrøret (nær det første speilet). Du kan åpne bakdekselet og tørke av som vist nedenfor.

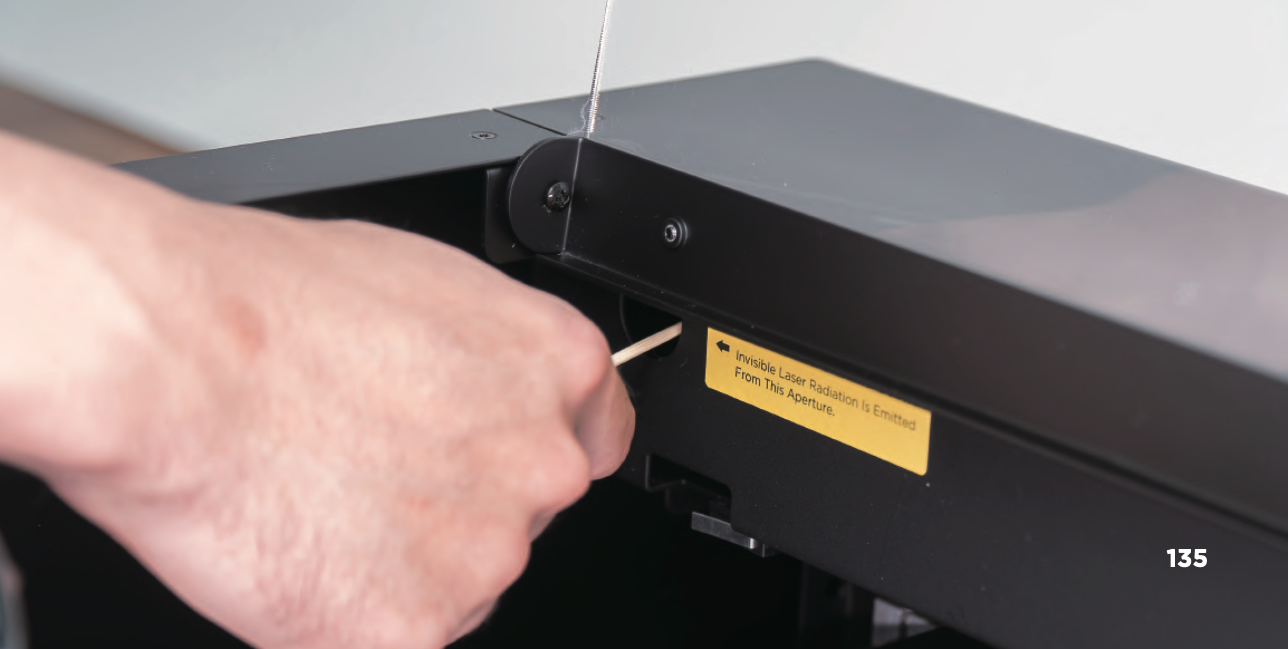

2. Rengjør det første refleksjonsspeilet: Det første refleksjonsspeilet er plassert på venstre side av laserrøret vendt mot kabinettet. Du kan åpne bakdekselet eller tørke av det fra fronthullet. Som vist nedenfor.

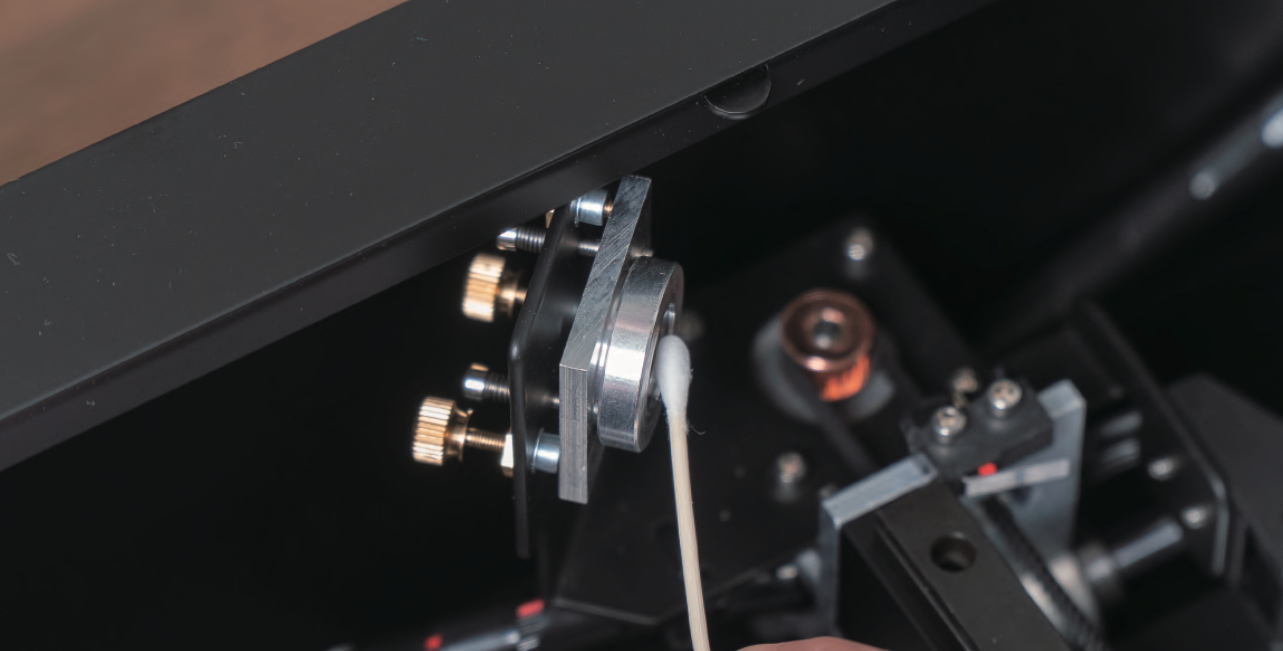

3. Rengjør det andre refleksjonsspeilet: Det andre refleksjonsspeilet er plassert på venstre Y-akses førerstang vendt mot kabinettet. ___2021-08-30___12.03.01.png

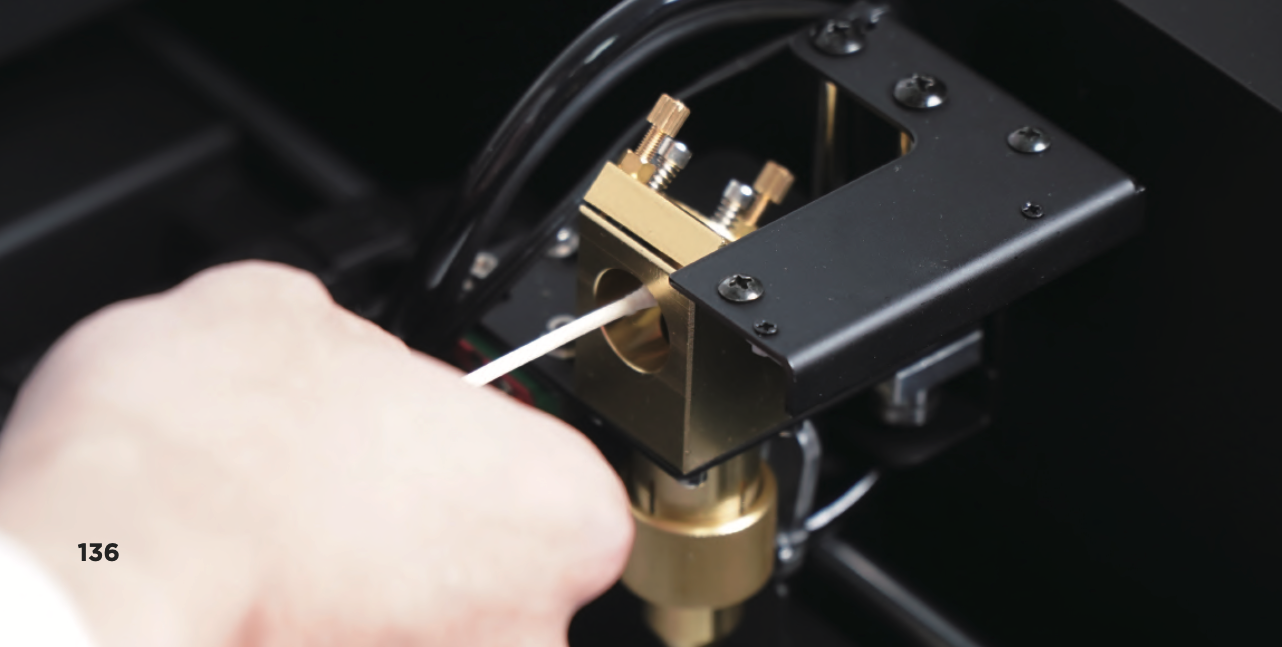

4. Rengjør det tredje refleksjonsspeilet: Det tredje refleksjonsspeilet er i den gylne trekantede speilholderen som er på X-aksens lineærskinne. ___2021-08-30___12.03.12.png

5. Rengjør fokuslinsen: Fokuslinsen er plassert under det tredje refleksjonsspeilet, inne i laserhodet.

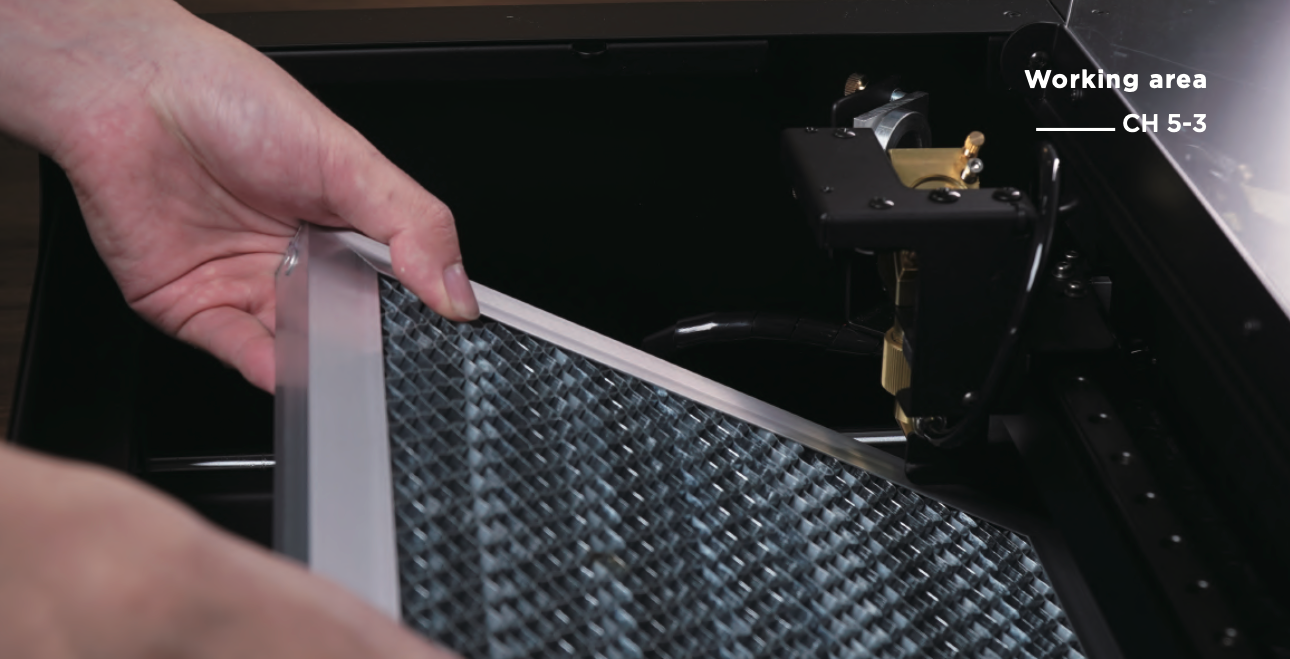

a. Fjern bikubebrettet >

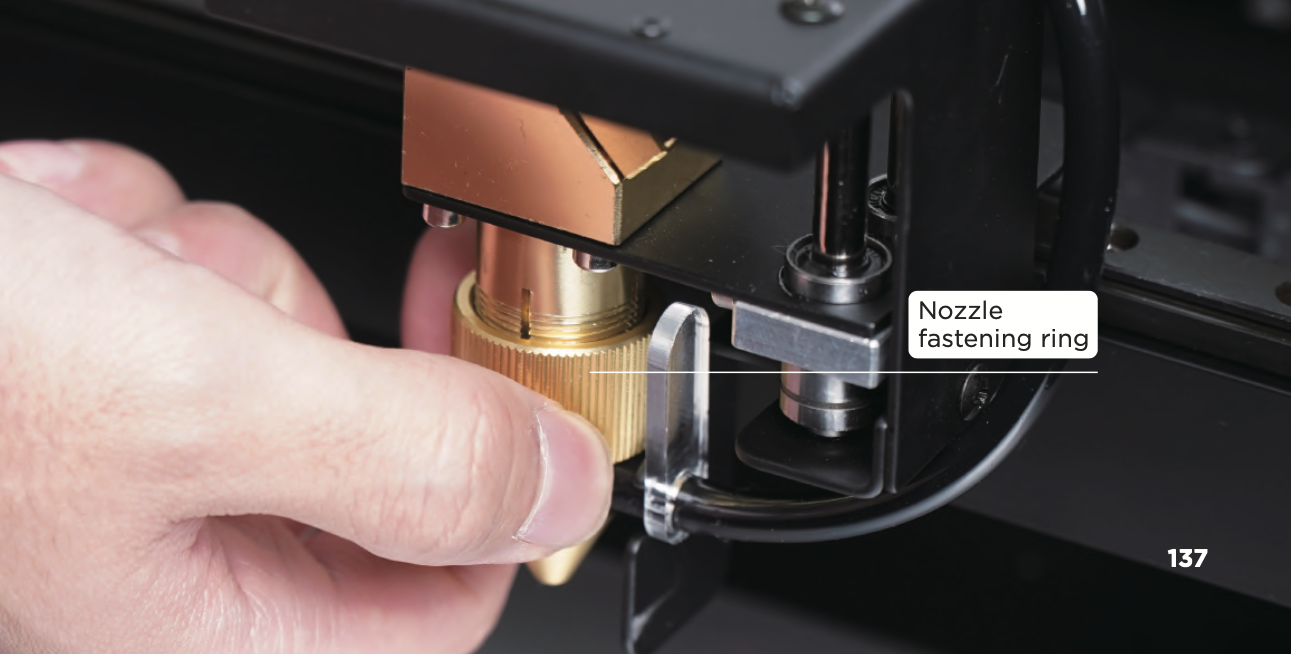

b. Skru av dysefesteringen med klokken >

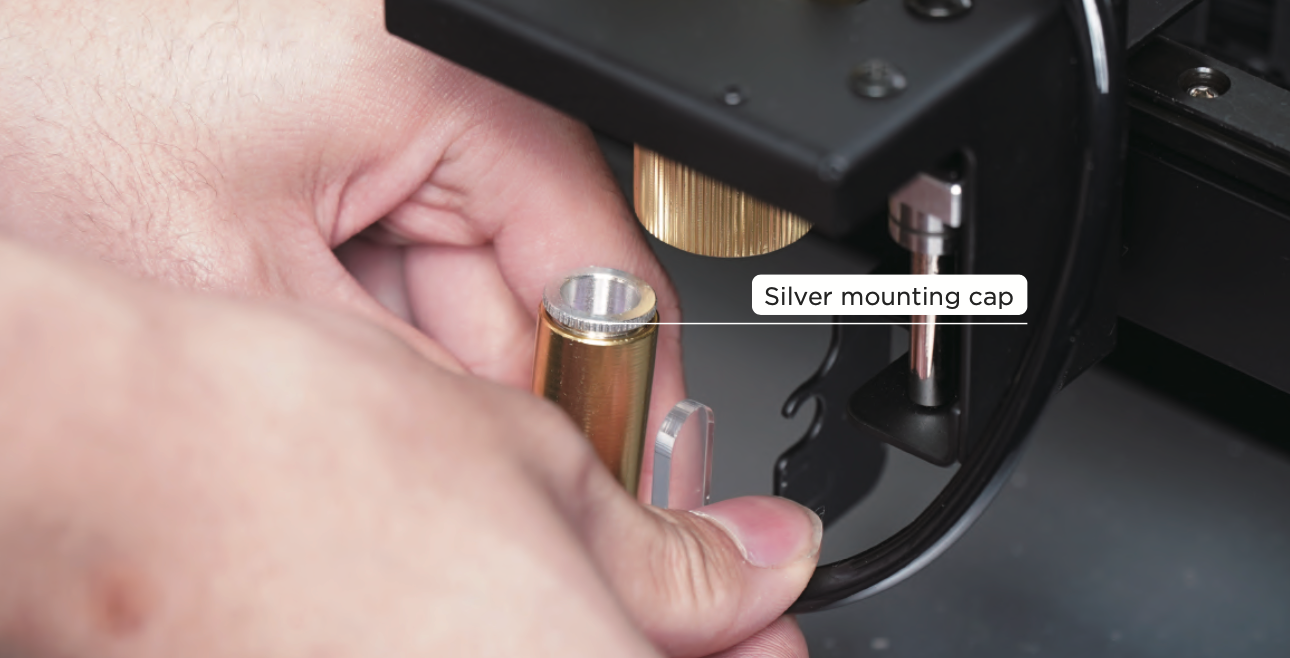

c. Fjern laserhodet og vri sølvmonteringshetten mot klokken (bruk en spiss tang om nødvendig) >

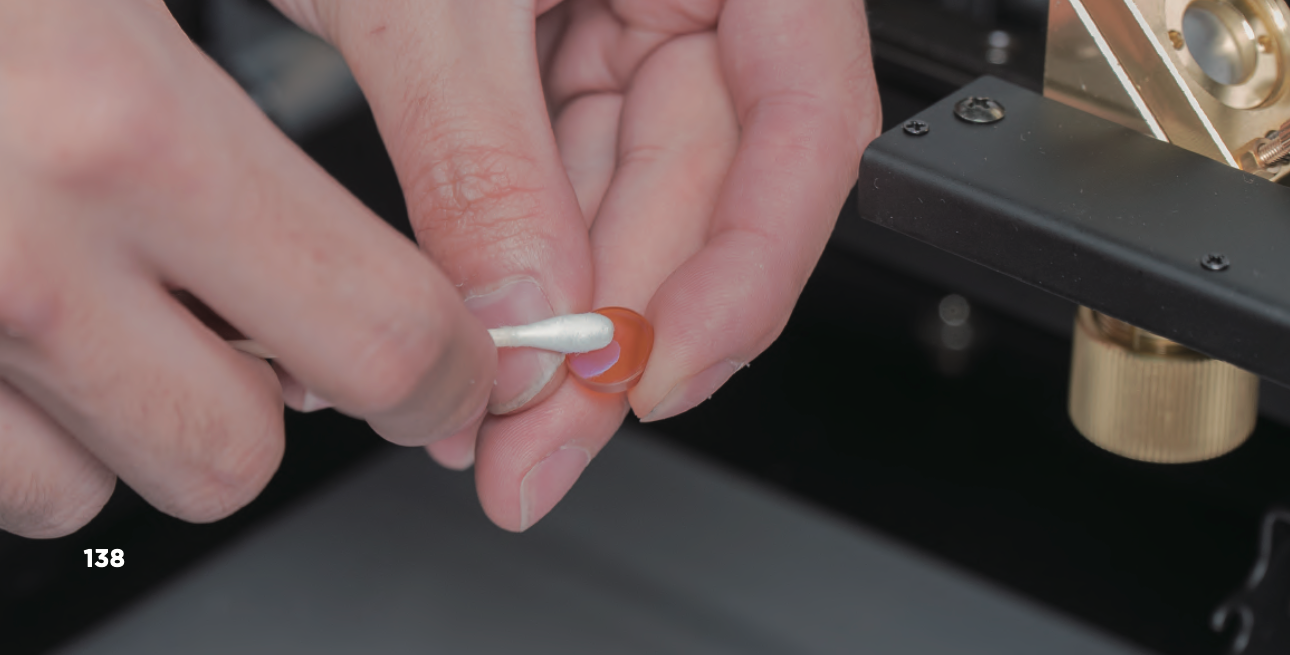

d. Ta ut fokuslinsen og rengjør den.

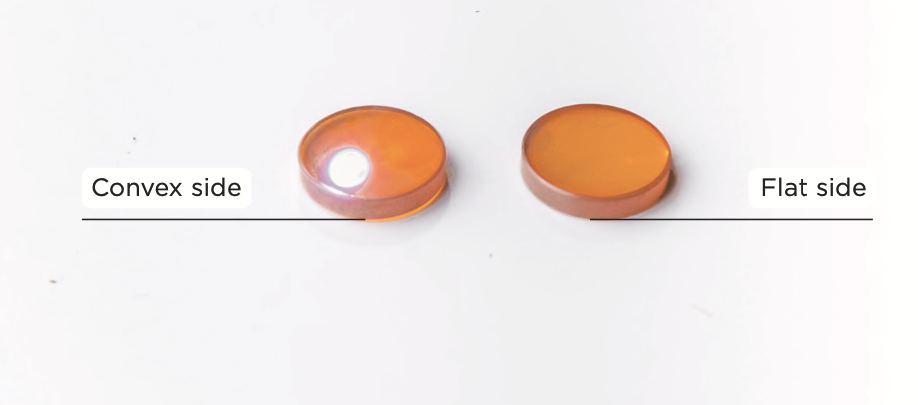

6. Sett fokuslinsen tilbake: Linsen har en orientering, den konvekse siden vender opp, den flate siden vender ned.
(Hold kanten av fokuslinsen i hånden din og se mot fokuslinsen, du kan se deg selv på den konvekse siden og kan ikke se deg selv på den flate siden.)

⚠️ Hvis den ikke installeres i henhold til instruksjonens retning, kan det føre til unøyaktig fokus, noe som resulterer i utydelig gravering eller manglende evne til å skjære.
