Hvis den optiske banen er feiljustert, bør den justeres på nytt.
Tegn på feiljustert optisk bane:
1. Graverte mønstre vil være dypere til lysere i en bestemt retning
2. Kuttseksjonen er ikke vertikal etter kutting.
Forberedelsesartikler:

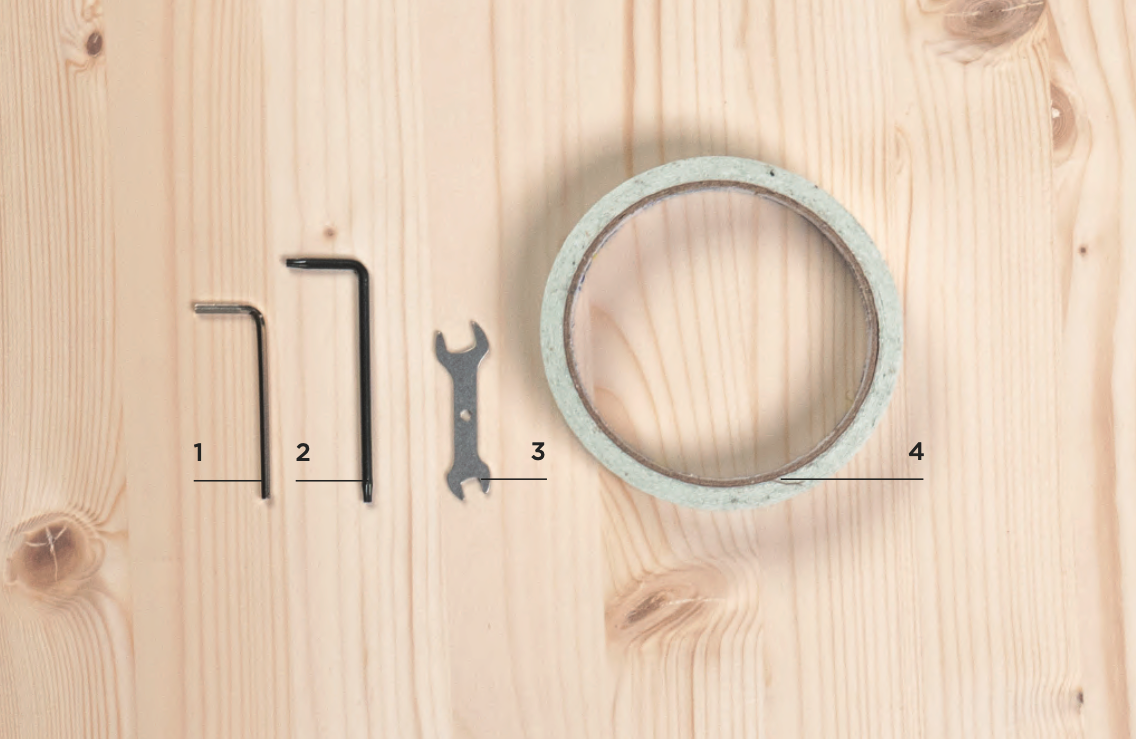

Inkludert i tilbehøreske:
1 | 2,5 mm sekskantnøkkel
2 | Torx-skrutrekker
3 | Dobbelthodet fastnøkkel
4 | Dobbeltsidig tape
Justeringsinstruksjoner:

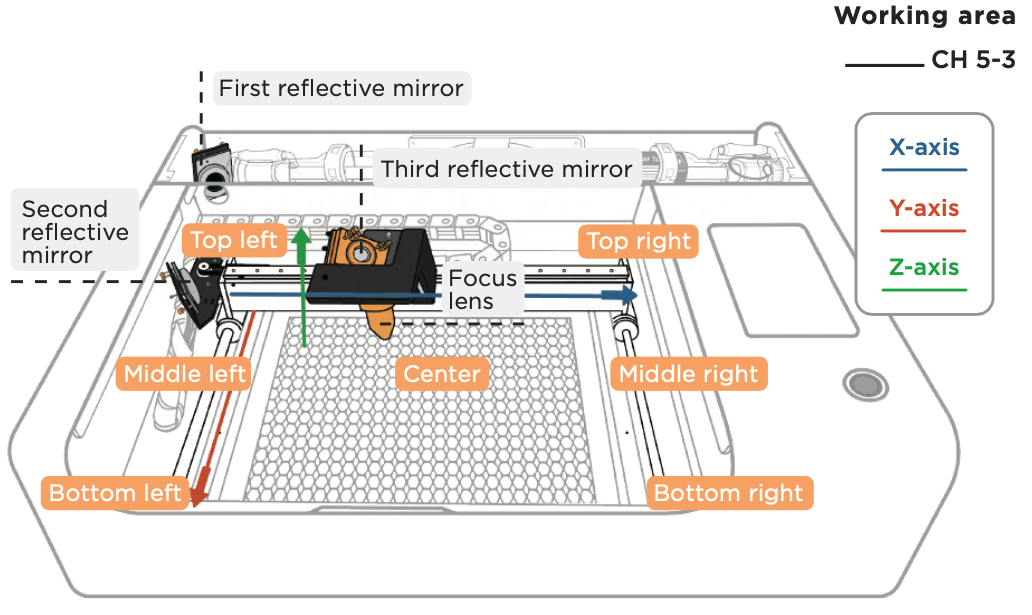

1. Y-akseretningen er relatert til det første refleksjonsspeilet. Etter at det første refleksjonsspeilet er riktig justert, skal laserpunktet som oppnås i nedre venstre posisjon, sammenfalle med det som oppnås i øvre venstre posisjon. Når du justerer det første refleksjonsspeilet, setter du dobbeltsidig tape på det andre refleksjonsspeilet.
2. X-akseretningen er relatert til det andre refleksjonsspeilet. Etter at det andre refleksjonsspeilet er justert, skal laserpunktet som oppnås i midtre høyre posisjon, sammenfalle med det som oppnås i midtre venstre posisjon. Når du justerer det andre refleksjonsspeilet, setter du dobbeltsidig tape på det tredje refleksjonsspeilet.
3. Z-akseretningen er relatert til det tredje refleksjonsspeilet. Etter at det tredje refleksjonsspeilet er justert, skal laserpunktet være i sentrum av laserutløpet. Når du justerer det tredje refleksjonsspeilet, setter du dobbeltsidig tape på laserutløpet.
1. Ikke åpne dørdekselet når laserpulsering pågår, ellers vil ikke laseren sende ut lys på grunn av beskyttelsesmekanismen.
2. Når du justerer den optiske banen, kan "Power" settes til x0,50 på "MAINTAIN"-siden for å unngå at laserpunktet blir for stort til å bedømme laserpunktets forskyvningsretning presist. Når justeringen er fullført, må "Power" gjenopprettes til den opprinnelige kraftinnstillingen på x1,00 for å unngå utilstrekkelig kraft under bruk.
3. Hvis det er en unormal knitrelyd når laserpulsen starter, koble fra strømmen og stopp bruken umiddelbart. 【Feilsøking】 Ingen laserstråle ut.

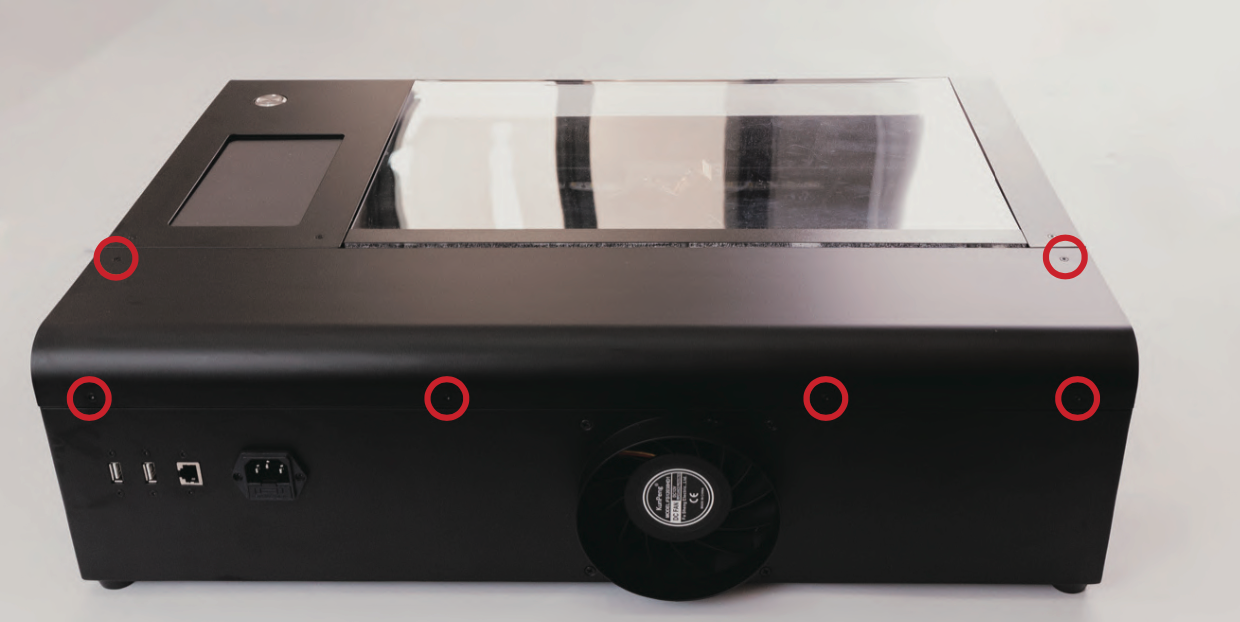

4. Bruk Torx-skrutrekkeren til å fjerne de 6 skruene på bakdekselet og fjern deretter bakdekselet.
5. Siden det er gjengelim på mutrene til den første og andre reflekterende speilets festeskruer for speilsjustering, anbefales det å dryppe en liten mengde alkohol på disse mutrene for å mykne gjengelimen før du dreier mutrene.
Videoinstruksjon
Justeringstrinn:
Laserrør

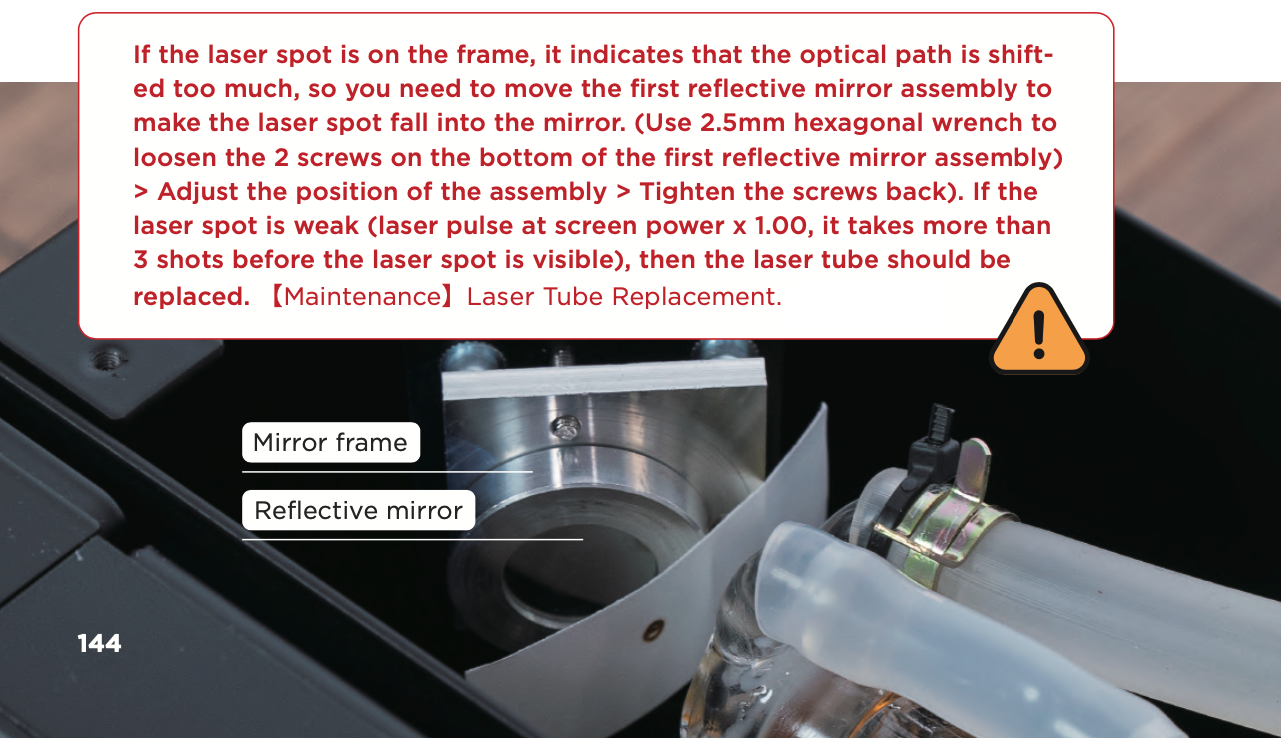

Mål: For å bekrefte at laserpunktet er på det første reflekterende speilet.
Metode:
1. Fjern bakdekselet: Vennligst bruk en Torx-skrutrekker for å fjerne de 6 skruene på bakdekselet og fjern deretter bakdekselet.
2. Fest tapen: Ta et stykke dobbeltsidig tape og fest det på den runde metallrammen til det første reflekterende speilet.
3. Få laserpunktet på det første reflekterende speilet: Lukk dørdekselet > Klikk på "VEDLIKEHOLD" på skjermen > Klikk på "Laserpuls" > Åpne dørdekselet > Forsikre deg om at laserpunktet er innenfor speilet, unngå rammen til speilet.
Første reflekterende speil
Mål: For å få det nederste venstre punktet til å sammenfalle med det øverste venstre punktet.
Metode:
1. Frigjør motorene og fest tapen: Klikk på "VEDLIKEHOLD" på maskinen for å fullføre homing > Klikk på "Motorer" > Ta et stykke dobbeltsidig tape og fest det på metallrammen til det andre reflekterende speilet.

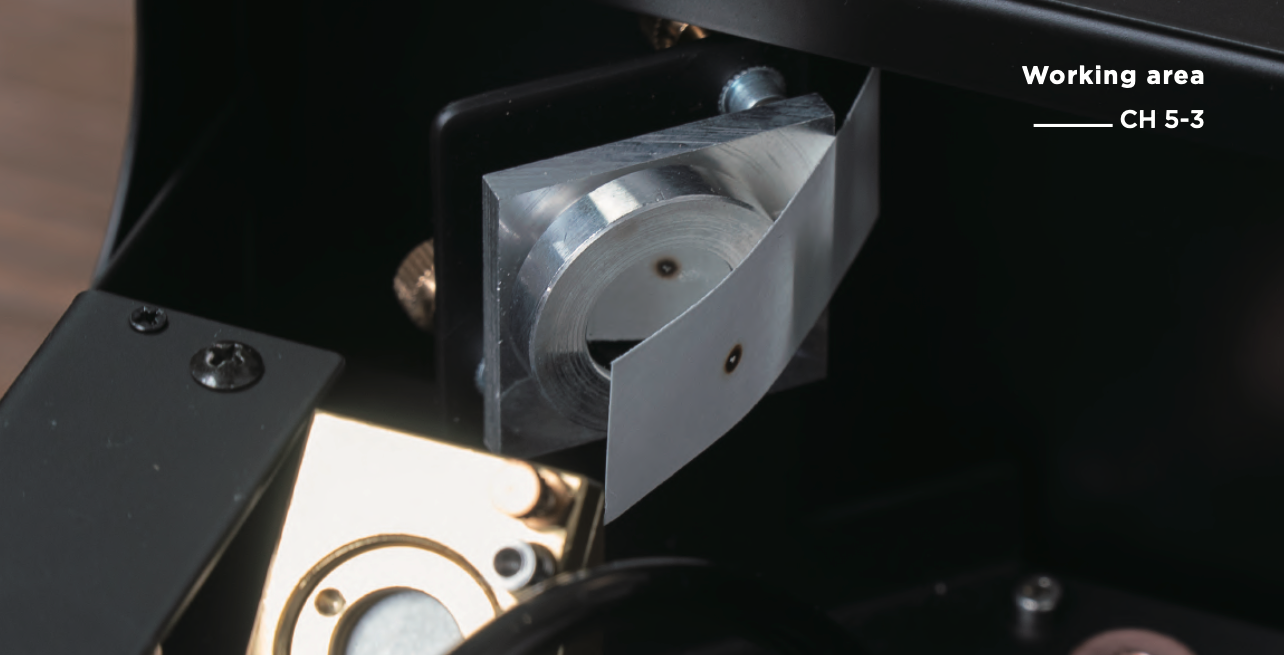

2. Finn det øverste venstre laserpunktet: Flytt laserhodet manuelt til øverst til venstre > Lukk dørdekselet > Klikk på "Laserpuls" > Åpne dørdekselet > Bekreft laserpunktets posisjon. Du må observere hvordan det neste (nederst til venstre) laserpunktet beveger seg.
3. Finn det nederste venstre laserpunktet: Flytt laserhodet manuelt til nederst til venstre > Lukk dørdekselet > Klikk på "Laserpuls" > Åpne dørdekselet > Bekreft om bunnen og toppen til venstre overlapper i samme posisjon og unngår det reflekterende speilrammen. Som vist på bildet ovenfor. Hvis laserpunktene ikke er helt overlappet, juster speilinnstillingsskruen bak det første reflekterende speilet i henhold til retningen til laserpunktbevegelsen, slik at posisjonen til det nederste venstre laserpunktet flyttes til posisjonen til det øverste venstre laserpunktet.
4. Juster det første reflekterende speilet: Drypp en liten mengde alkohol på
mutteren for å mykne gjengelåsen > Bruk en dobbelthodet skiftenøkkel for å løsne mutteren uten å vri speilinnstillingsskruen > Stram eller løsne speilinnstillingsskruen i henhold til retningen til laserpunktbevegelsen (kontrollretning forklart senere) > Gjenta trinn 2, 3, 4 til det nederste venstre laserpunktet overlapper med det øverste venstre laserpunktet (hvis du ikke lenger kan bestemme retningen til laserpunktbevegelsen, må du feste det dobbeltsidige tapen på nytt) > Etter at justeringen er fullført, stram mutteren uten å vri speilinnstillingsskruen.
Etter å ha bekreftet at de nederste og øverste venstre punktene sammenfaller og unngår den reflekterende speilrammen, juster det andre reflekterende speilet.

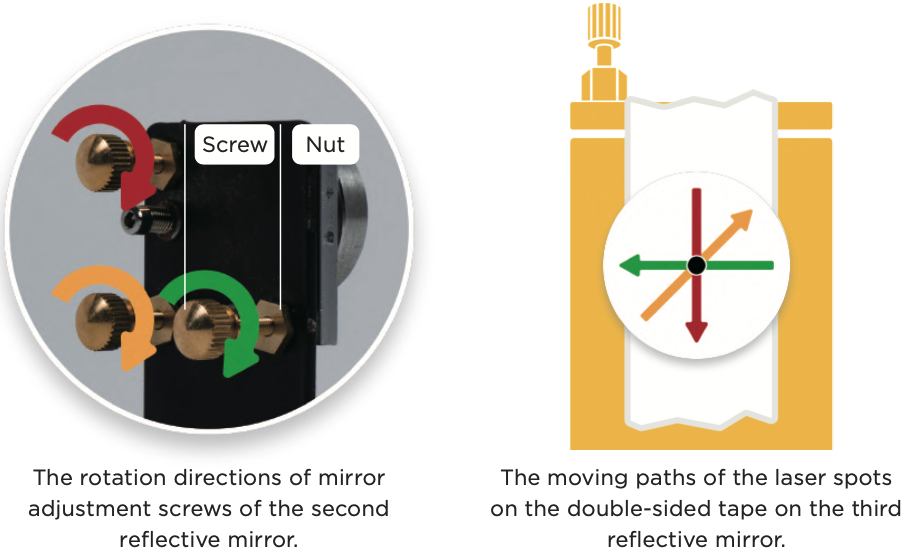

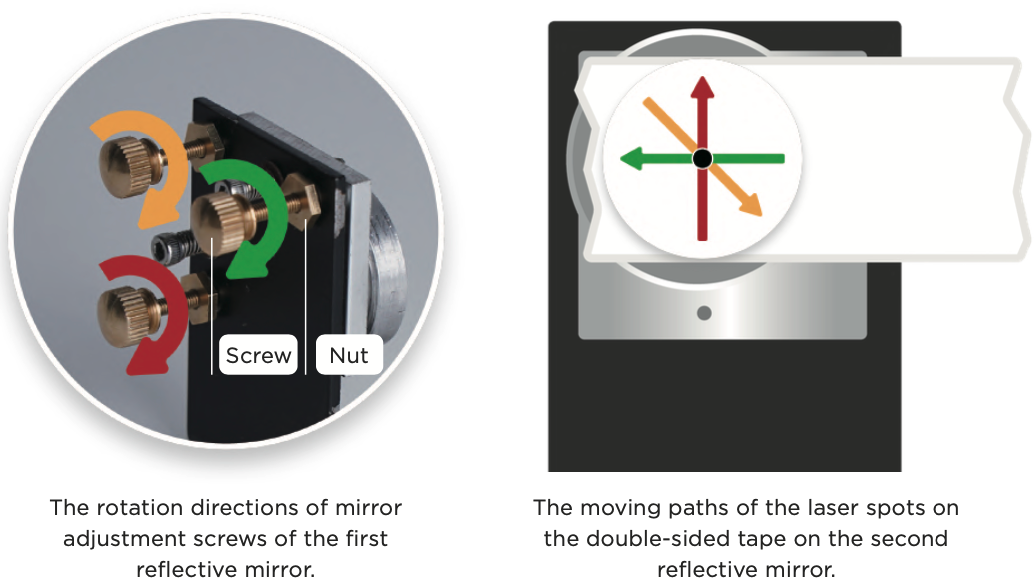

Å stramme eller løsne skruen tilsvarer å justere vinkelen på det reflekterende speilet.
-
Når du dreier den gule skruen, kan de røde og grønne skruelenkene betraktes som rotasjonsaksen.
Ved å stramme den gule skruen (med klokken), kan du tenke på å skyve speilet fra øvre venstre med rødt og grønt som akse, og laserpunktet vil bevege seg ned til nedre høyre. Ved å løsne den gule skruen (mot klokken), kan du tenke på rødt og grønt som aksen for å flytte speilet bakover i øvre venstre, og laserpunktet vil bevege seg opp til øvre venstre. -
Når du dreier den grønne skruen, kan du tenke på den gule og røde skruelenken som rotasjonsaksen.
Ved å stramme den grønne skruen (med klokken), kan du tenke på gult og rødt som akse for å skyve speilet fra øvre høyre, og laserpunktet vil bevege seg til venstre. Ved å løsne den grønne skruen (mot klokken), kan du tenke på gult og rødt som akse for å flytte speilet bakover i øvre høyre, og laserpunktet vil bevege seg til høyre. -
Når du dreier den røde skruen, tenk på den gule og grønne skruelenken som rotasjonsaksen.
Ved å stramme den røde skruen med klokken, kan du tenke på gult og grønt som akse for å skyve speilet fra nedre venstre, og laserpunktet vil bevege seg oppover. Hvis du løsner den røde skruen (mot klokken), kan du tenke på gult og grønt som akse for å flytte speilet bakover i nedre venstre, og laserpunktet vil bevege seg nedover.
Andre reflekterende speil
Mål: For å få det midtre høyre punktet til å sammenfalle med det midtre venstre punktet. Fremgangsmåte:
1. Fest tapen: Ta et stykke dobbeltsidig tape og fest det på den runde metallrammen til det tredje reflekterende speilet.
2. Finn midtre venstre laserpunkt: Flytt laserhodet til midten på venstre side
manuelt > Lukk dørdekselet > Klikk på "Laserpuls" > Åpne dørdekselet > Bekreft posisjonen til laserpunktet. Du må observere hvordan det neste (midtre) laserpunktet beveger seg.
3. Finn midtre laserpunkt: Flytt laserhodet manuelt til midten > Lukk dørdekselet > Klikk på "Laserpuls" > Åpne dørdekselet > Bekreft om midtpunktet og det midtre venstre punktet overlapper i samme posisjon. Du må observere hvordan det neste laserpunktet (midtre høyre) beveger seg.
4. Finn midtre høyre laserpunkt: Flytt laserhodet manuelt til midten på høyre side > Lukk dørdekselet > Klikk på "Laserpuls" > Åpne dørdekselet > Bekreft om punktene overlapper i samme posisjon. Hvis de ikke overlapper fullstendig, juster speilets justeringsskrue bak det andre refleksjonsspeilet i henhold til retningen på laserpunktets bevegelse, slik at det midtre høyre laserpunktet flytter seg til posisjonen til det midtre venstre laserpunktet.
5. Juster det andre refleksjonsspeilet: Drypp en liten mengde alkohol på mutteren for å mykne gjengelåsen > Bruk en dobbelthodet skiftenøkkel for å løsne mutteren uten å vri speilets justeringsskrue > Stram eller løsne speilets justeringsskrue i henhold til retningen på laserpunktets bevegelse (kontrollretning forklares senere) > Gjenta trinn 2, 4 og 5 til det midtre høyre laserpunktet overlapper med det midtre venstre laserpunktet (hvis du ikke lenger kan bedømme retningen på laserpunktets bevegelse, må du påføre den dobbeltsidige tapen på nytt) > Etter at justeringen er fullført, stram mutteren uten å vri speilets justeringsskrue.

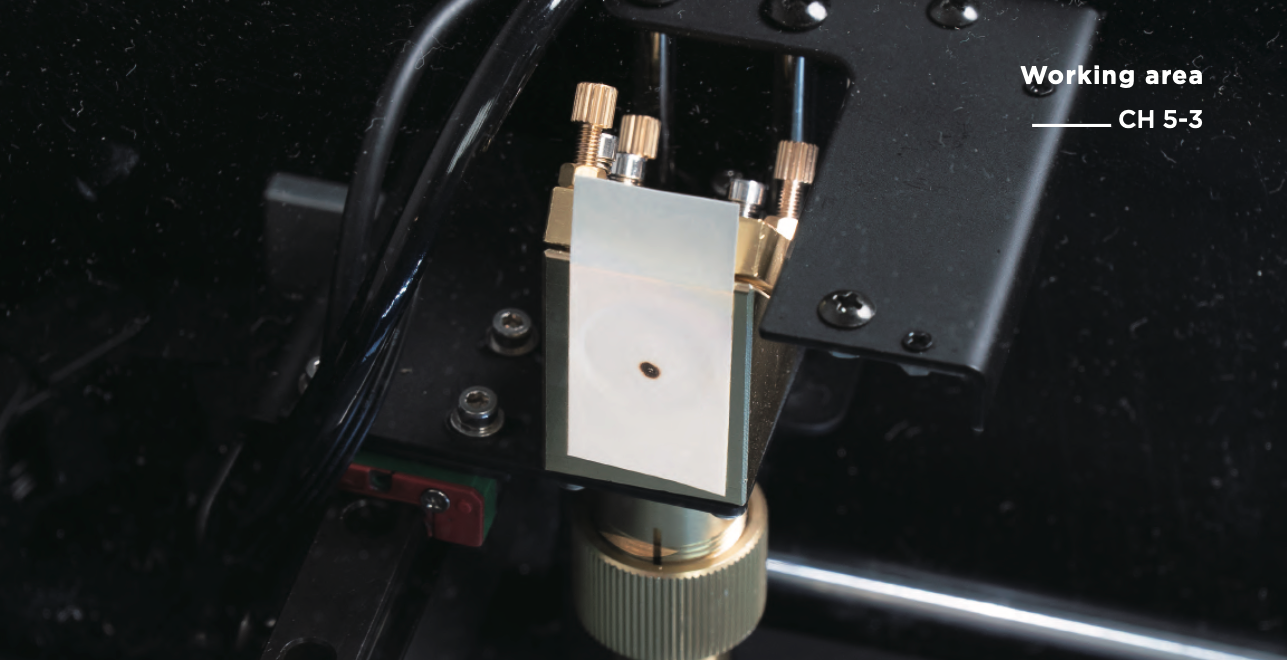

6. Bekreft at punktene i midten til høyre og midten til venstre overlapper: Ta et stykke dobbeltsidig tape og sett det på den gylne rammen til det tredje refleksjonsspeilet > Gjenta trinn 2 og 4 for å bekrefte overlappingen av punktene i midten til høyre og midten til venstre, og unngå refleksjonsspeilrammen. Finjuster deretter laserhodets monteringsposisjon slik at det overlappende punktet er plassert på den vinkelrette linjen til den runde metallrammen (svart heltrukket linjeområde i figuren).

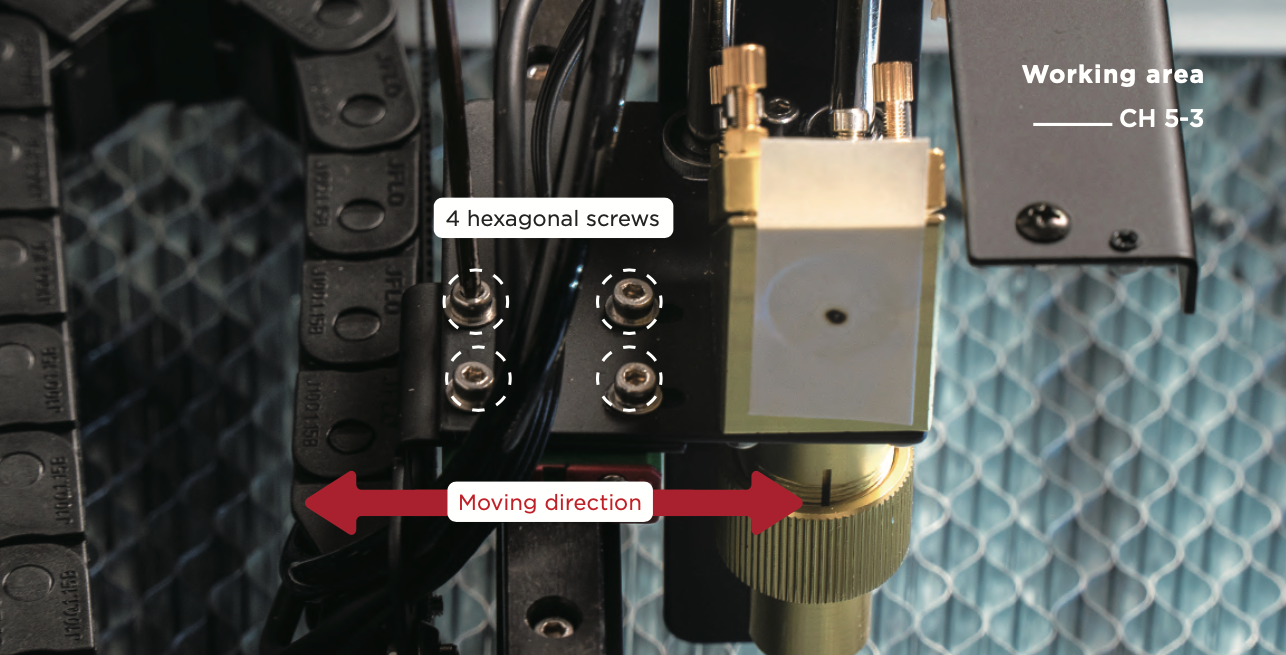

7. Finjuster laserhodets posisjon: Bruk en 2,5 mm sekskantnøkkel for å løsne de 4 sekskantskruene på X-aksens lineære skinne som holder laserhodet på plass > Flytt laserhodet forover eller bakover avhengig av punktets posisjon > Stram de 4 skruene løst > Flytt laserhodet manuelt til midten > Lukk dørdekselet > Klikk på "Laserpuls" > Åpne dørdekselet > Bekreft at punktet er på den loddrette linjen > Flytt laserhodet til fronten av chassiset > Klikk på "Kamera" og sørg for at øvre og nedre kant av kameraet er parallelle med maskinens chassis > Fest de 4 sekskantskruene til laserhodet. Etter å ha bekreftet at det midtre høyre og midtre venstre punktet er på den loddrette linjen til den runde metallrammen, kan du justere det tredje refleksjonsspeilet.
Tredje refleksjonsspeil
Mål: For å få laserpunktet til å treffe midten av laserutgangen.
Fremgangsmåte:

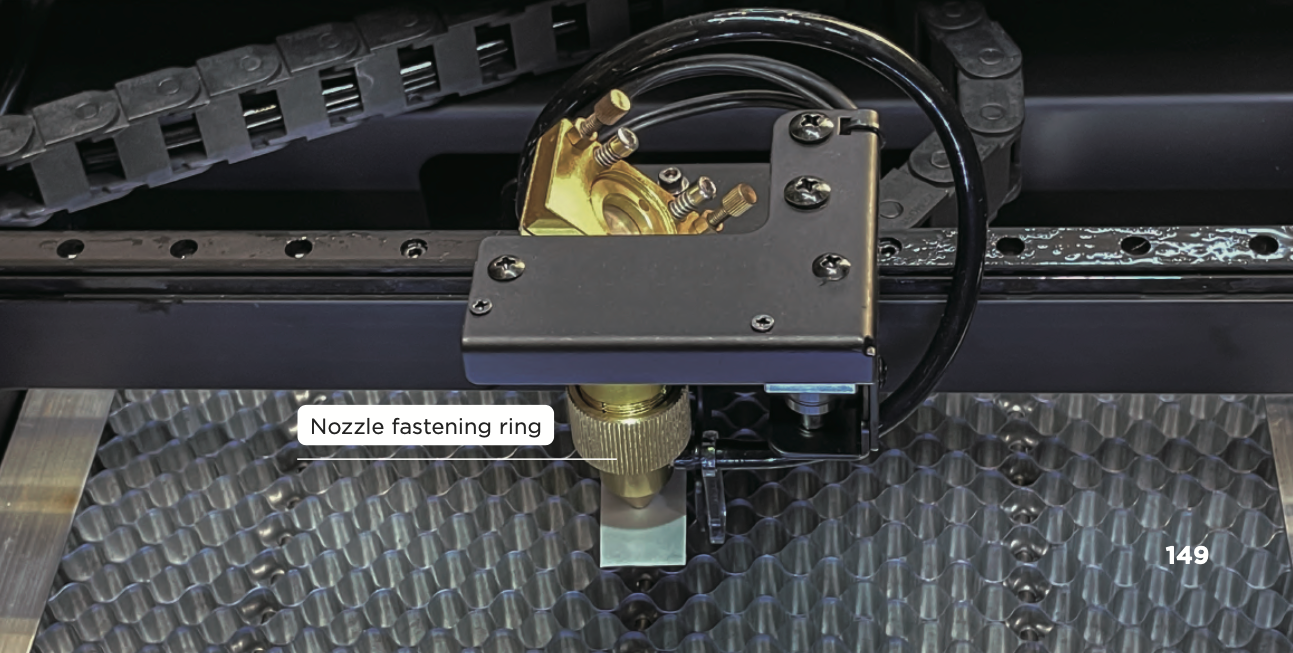

1. Juster høyden på laserhodet: Skru av den gylne dysefesteringen > Juster høyden på laserhodet slik at fokusproben berører bikubebrettet > Vri fokusproben tilbake > Stram den gylne dysefesteringen.

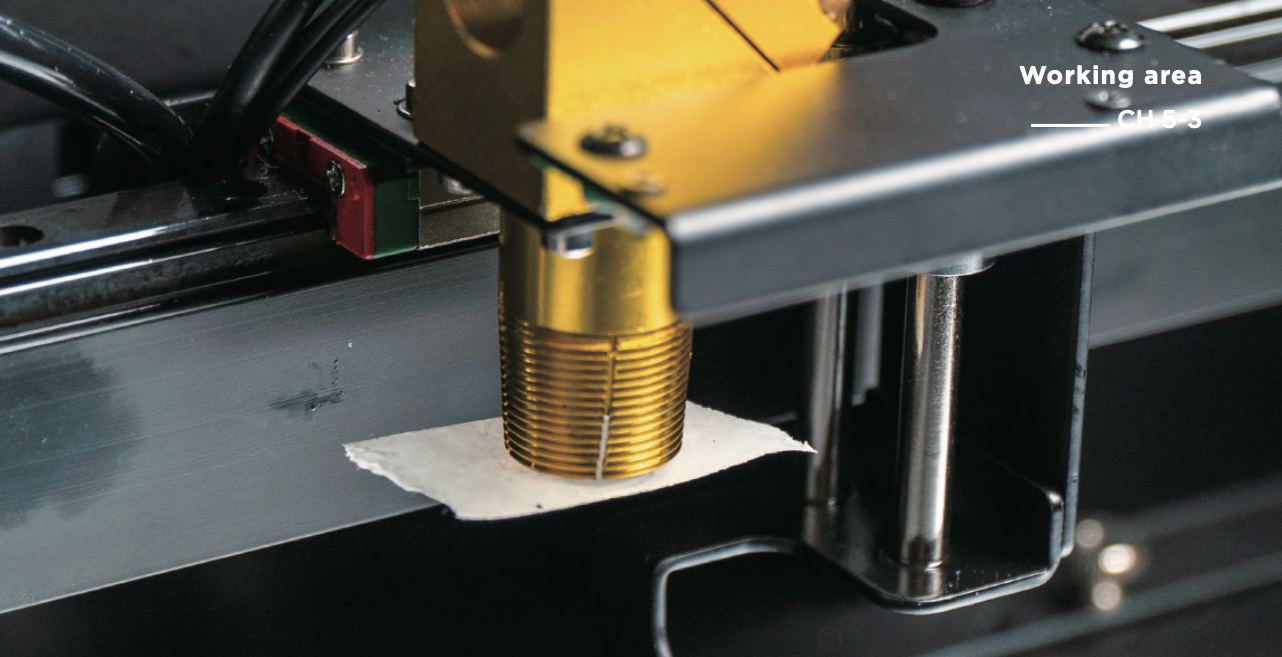

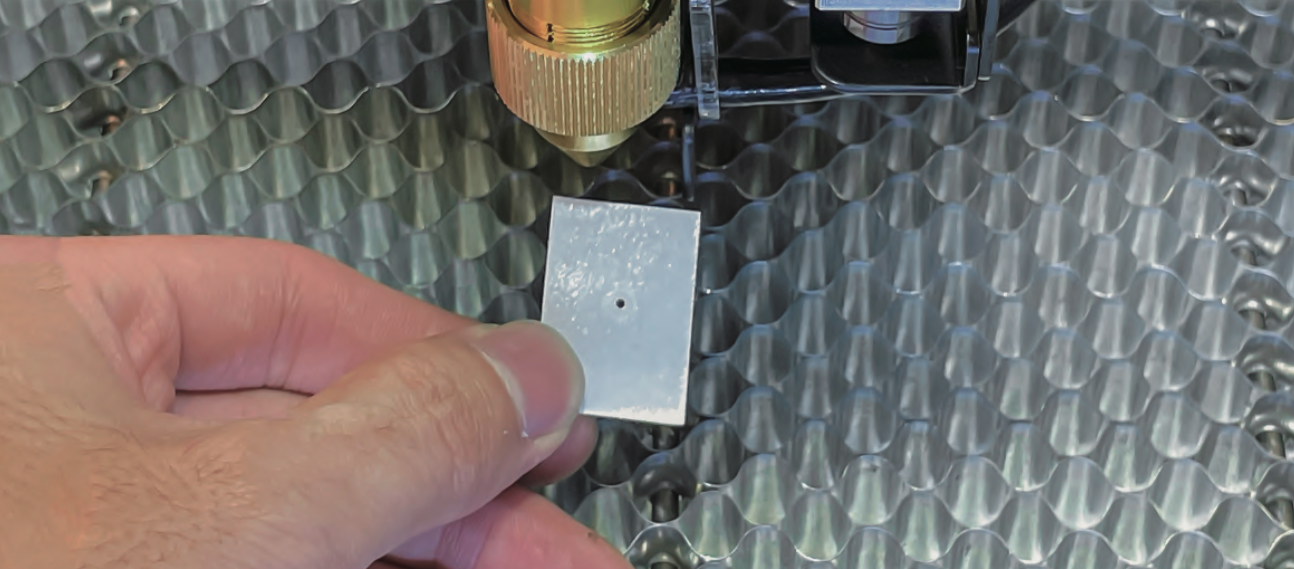

2. Fest tapen: Ta et stykke dobbeltsidig tape og sett det på laserhodeutgangen > Trykk forsiktig på det dobbeltsidige tapen for å lage en sirkel av laserhodeutgangens fordypning på tapens klebrige overflate.
3. Finn midtre laserpunkt: Flytt laserhodet til midten manuelt > Lukk dørdekselet > Klikk på "Laser Pulse" > Åpne dørdekselet > Forsikre deg om at laserpunktet er i midten av laserutgangen. Hvis det ikke er i midten av sirkelen, må du justere speilskruen bak det tredje refleksjonsspeilet i henhold til punktets posisjon.
4. Juster det tredje refleksjonsspeilet: Bruk en dobbelthodet fastnøkkel for å løsne mutteren uten å vri speilskruen > Stram eller løsne speilskruen i henhold til laserpunktets bevegelsesretning (kontrollretningen forklares senere) > Gjenta trinn 3 og 4 til laserpunktet faller i midten av stråleåpningen (hvis du ikke lenger kan bedømme laserpunktets bevegelsesretning, må du sette på det dobbeltsidige tapen på nytt) > Etter at justeringen er fullført, stram mutteren uten å vri speilets justeringsskrue.

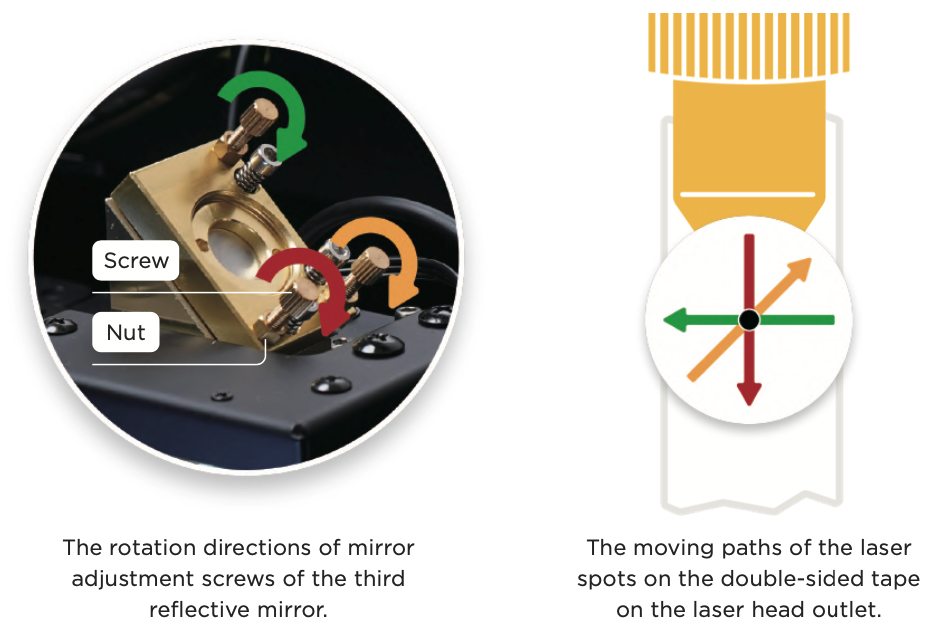

Justeringsmetoden er forskjellig fra det første og andre refleksjonsspeilet, fordi posisjonen til festet under det tredje refleksjonsspeilet er fast. Når skruen strammes, vil ikke festet bevege seg, men refleksjonsspeilet vil bli skjøvet ut.
- Når du vrir den gule skruen, kan den røde og grønne skrueforbindelsen betraktes som rotasjonsaksen.
Ved å stramme den gule skruen (med klokken), kan du tenke på å flytte speilet bakover i øvre høyre med rød og grønn som akse, og laserpunktet vil flytte seg til øvre høyre. Ved å løsne den gule skruen (mot klokken), kan du tenke på den røde og grønne som aksen for å skyve speilet fra øvre høyre, og laserpunktet vil flytte seg til nedre venstre.
- Når du vrir den grønne skruen, kan den gule og røde skrueforbindelsen betraktes som rotasjonsaksen.
Ved å stramme den grønne skruen (med klokken), kan du tenke på å flytte speilet bakover i øvre venstre med gul og rød som akse, og laserpunktet vil flytte seg til venstre. Ved å løsne den grønne skruen (mot klokken), kan du tenke på den gule og røde som aksen for å skyve refleksjonsspeilet fra øvre venstre, og laserpunktet vil flytte seg til høyre.
- Når du vrir den røde skruen, kan den gule og grønne skrueforbindelsen betraktes som rotasjonsaksen.
Ved å stramme den røde skruen (med klokken), kan du tenke på å flytte speilet bakover i nedre høyre med gul og grønn som akse, og laserpunktet vil flytte seg nedover. Ved å løsne den røde skruen (mot klokken), kan du tenke på den gule og grønne som aksen for å skyve refleksjonsspeilet fra nedre venstre, og laserpunktet vil flytte seg oppover.
Etter å ha fullført justeringene ovenfor, kan du sikre at laserstrålen er jevn på ethvert sted i arbeidsområdet for å oppfylle normale arbeidskrav. Utfør "Kalibrer kamera" på nytt før bruk. 【Beam Studio Opplæring】 Kamerakalibrering.
Hvis det kreves nøyaktig vertikalitet for laserstrålen, kan du justere vertikaliteten til den optiske banen ytterligere.
Avansert justering:
Vertikaliteten til den optiske banen (valgfri justering)
Mål: For å justere laserpunktene som er oppnådd fra den gylne dysefesteringen og fra laserutgangen til midten av sirklene.
Fremgangsmåte:
1. Fest tapen: Ta et stykke dobbeltsidig tape og fest det flatt på den gylne
rammen til det tredje refleksjonsspeilet.
2. Finn midten av laserpunktet: Flytt laserhodet til midten manuelt > Lukk
dørdekselet > Klikk på "Laserpuls" > Åpne dørdekselet.

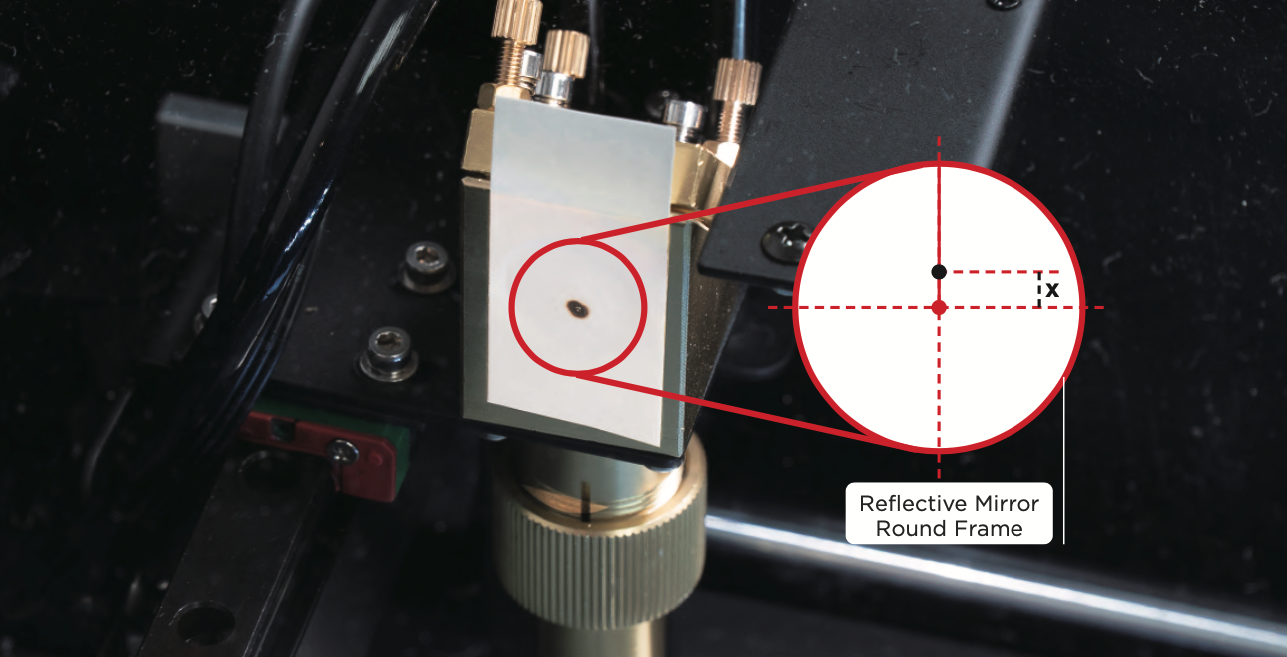

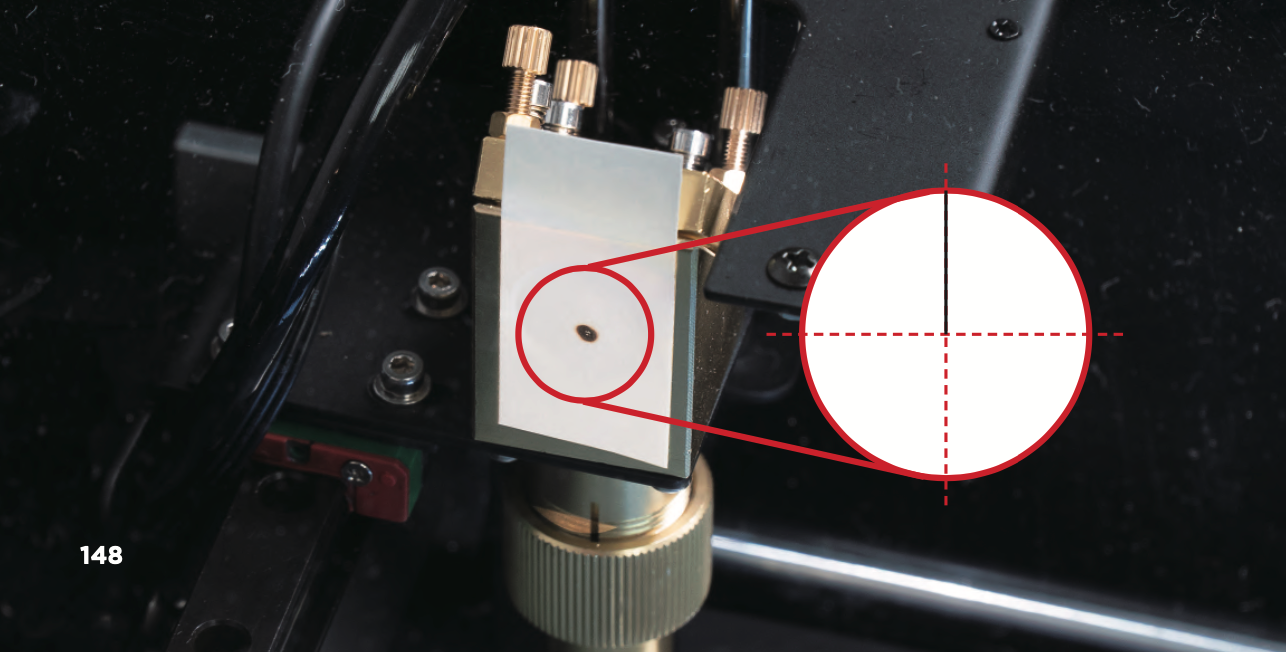

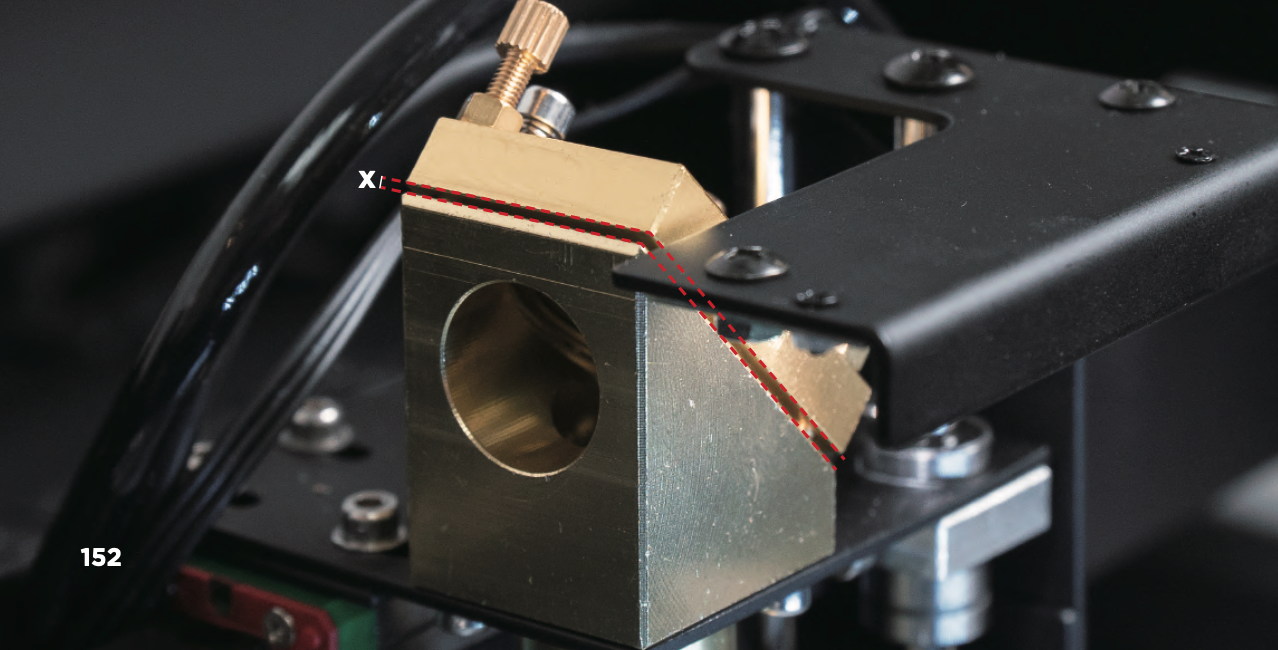

3. Mål senterforskyvningsverdien: Mål avstanden mellom midten av
punktet og midten av rammen, x (mm). Laserpunktet skal være plassert på toppen av den loddrette linjen til metallrammen (som vist på bildet ovenfor). Hvis posisjonen er feil, vennligst kontakt forhandleren din.
4. Flytt det tredje refleksjonsspeilet: Løsne mutteren, bruk en fastnøkkel for å løsne mutteren som holder speilets justeringsskrue > Juster de 3 speilets justeringsskruer slik at det tredje refleksjonsspeilet og den trekantede speilholderen er parallelle og har x (mm) avstand (som vist nedenfor).
5. Ta ut bikubebrettet: Flytt laserhodet til øvre venstre hjørne av arbeidsområdet > Nå forsiden av maskinen, løft bikubebrettet opp og trekk det ut.
6. Juster det tredje refleksjonsspeilet: Se metoden for "tredje refleksjonsspeil" og juster laserpunktet til sentrum av laserutgangen på nytt.
7. Fest tapen: Skru av den gylne dysefesteringen og fjern laserhodet > Ta et stykke dobbeltsidig tape og fest det flatt på laserhodets kontakt, trykk forsiktig på den dobbeltsidige tapen slik at det er et avtrykk av kontakten på limsiden av tapen.
8. Finn midtre laserpunkt: Flytt laserhodet til midten manuelt > Lukk døren > Klikk på "Laserpuls" > Åpne døren > Observer punktposisjonen og flytt det tredje refleksjonsspeilet etter behov.

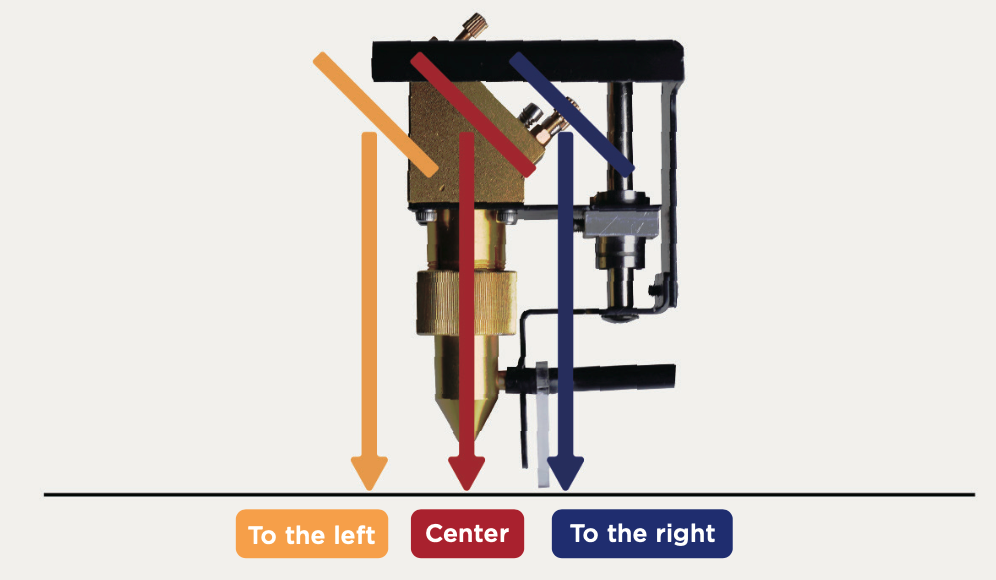

9. Flytt det tredje refleksjonsspeilet (som vist nedenfor):
a. Laserpunktet er i midten av laserhodets kontakt, noe som betyr at den optiske banen er vertikal og ikke trenger justering.
b. Hvis punktet er til høyre, reduser den parallelle avstanden til refleksjonsspeilet og løsne de 3 speilets justeringsskruer med en halv omdreining, gjenta deretter trinn 6-9 til punktet er i midten av laserhodets kontakt.
c. Hvis punktet er til venstre, øk den parallelle avstanden til refleksjonsspeilet og stram de 3 speilets justeringsskruer med en halv omdreining, gjenta deretter trinn 6-9 til punktet er i midten av laserhodets kontakt.
Etter at justeringen er fullført, kjør "Kalibrer kamera" først og bruk deretter kameraforhåndsvisningen. 【Beam Studio Opplæring】Kamerakalibrering.
