Beskrivelse:
På grunn av kompleksiteten i årsaken bak #904, er det viktig å merke seg at å lese denne artikkelen kanskje ikke gir en umiddelbar løsning på problemet ditt. Ved å følge trinnene nedenfor nøye, vil du imidlertid samle verdifull informasjon som kan hjelpe forhandlerne eller FLUX Support med å identifisere problemet mer effektivt. Dette vil igjen bidra til å redusere den totale tiden som kreves for feilsøking.
Mulige årsaker:
- Systemet feiler (oppdater fastvaren på nytt, tilbakestill til fabrikkinnstillinger eller installer SD-kortet på nytt).
- Hovedkortet/MB/hovedkortet fungerer ikke som det skal.
- Endebryter fungerer ikke som den skal.
- Styreskinnen er rustet eller skadet.
- X-aksens nivå er ikke horisontalt.
- DriverIC fungerer ikke som den skal.
- Stegmotoren fungerer ikke som den skal.
|
Trinn 0 - Bruk sjekklisten mens du går gjennom trinnene:
Denne sjekklisten vil bli brukt til å registrere alle handlingene du har utført i denne artikkelen.
Etter at du har fullført sjekklisten, kan du skrive den ut for å lagre den som PDF og sende den til forhandleren eller FLUX Support om nødvendig. Dette vil være nyttig informasjon for oss for å feilsøke og begrense problemet.
Vennligst se lenken: 5-2-5 #904 Homing mislyktes Checklist (beamo Series)
Trinn 1 - Sjekk om laserhodet sitter fysisk fast:
- Slå av maskinen og trekk ut strømledningen.
- Flytt laserhodet manuelt mot alle fire hjørner.
(*En HEXA brukes for å demonstrere atferden i videoen.)
Bestem resultatet ditt og neste handling du skal ta:
Trinn 1.1 - Smør skinnene:
- Vennligst se instruksjonene i lenken nedenfor for å smøre skinnene.
[4-3-1 Smøring]
- Etter smøring, prøv å flytte laserhodet igjen og se om det kan beveges som i trinn 1.
Bestem resultatet ditt og neste handling du skal ta:
- Ja, det kan flyttes som i videoen i trinn 1. >> Problem løst
|
|
Eksempler på bilder eller videoer for rapportering:
|
X-akseskinne:
|
|
Y-akseskinne - Venstre:
|
|
Y-akseskinne - Høyre
|
|
Trinn 2 - Utelukk muligheten for problemer med fastvaren:
Noen ganger kan homing-problemet skyldes at fastvaren er feil installert.
Tilbakestilling av systemet er en enkel og rask måte å løse homing-problemet på.
-
Først, prøv å tilbakestille hovedkortinnstillingene.
(Maskin > Maskinvareinnstillinger > Tilbakestill hovedkortinnstillinger)
-
Deretter, prøv å tilbakestille til fabrikkinnstillinger. (Maskin > Tilbakestill til fabrikk)
-
Til slutt, oppdater til den nyeste fastvaren og prøv homing igjen.
(Maskin > Oppdater til den nyeste fastvaren) eller du kan bruke Beam Studio til å oppdatere. (Link)
Bestem resultatet ditt og neste handling du skal ta:
- Ja, homing er nå gjort riktig etter tilbakestillingen >> Problem løst
|
Trinn 3 - Sjekk oppførselen til maskinen din under homing:
Vennligst slå på maskinen og trykk på "Vedlikehold" for å starte homing og bestemme hvilken oppførsel som ligner på din maskins, og iverksett tiltak i henhold til dette.
-
Oppførsel #1:
Laserhodet beveger seg ikke og er ikke låst.
Det kan imidlertid flyttes manuelt mens panelet viser "Homing".
(*En HEXA brukes for å demonstrere atferden i videoen.)
|
-
Oppførsel #2:
Bevegelsesretningen er motsatt eller hodet beveger seg frem og tilbake.
(Den riktige bevegelsen er å gå til toppen først og gå til venstre etterpå. Det vil aldri gå ned eller til høyre under homing.)
(*En HEXA brukes for å demonstrere atferden i videoen.)
|
-
Oppførsel #3:
Hodet når toppen eller øverste venstre hjørne, men det stopper ikke og lager en skrapende lyd.
(*En HEXA brukes for å demonstrere atferden i videoen.)
|
-
Oppførsel #4:
Hodet lager en skurrelyd selv om det ikke når toppen eller øvre venstre hjørne.
(*En Beambox Pro brukes for å demonstrere oppførselen i videoen.)
|
-
Oppførsel #6:
Hodet rister noen ganger, og deretter dukker feilen opp, eller det når toppen og rister, og deretter dukker feilen opp.
(*En HEXA brukes for å demonstrere atferden i videoen.)
|
-

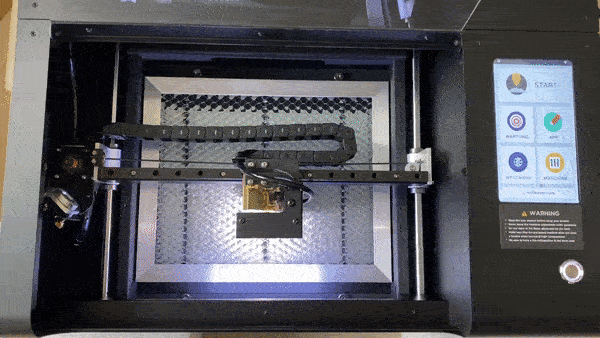

Oppførsel #7:
Hodet spretter tilbake når det beveger seg oppover mot Y-aksen.
(*En beamo brukes for å demonstrere oppførselen i videoen.)

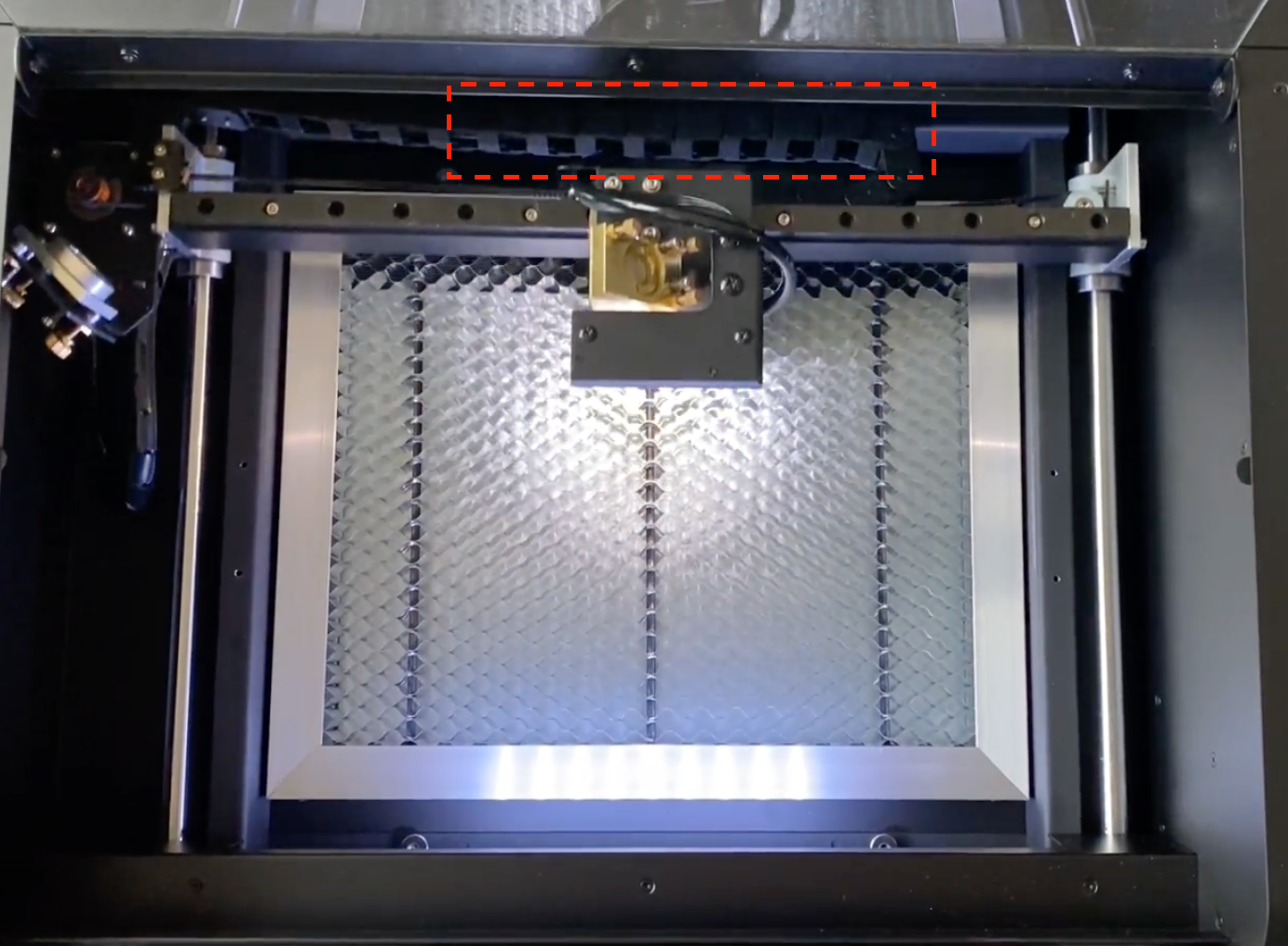

- Dette er mer sannsynlig forårsaket av at plastkjeden treffer rammen på maskinen.
Det anbefales å justere kjeden manuelt ved å trekke den opp eller skyve den ned for å løse problemet.
|
|
Trinn 4 - Reflash SD-kort:
Noen ganger, hvis operativsystemet på SD-kortet er skadet, vil ikke homing-problemet bli løst ved å tilbakestille og oppdatere fastvaren. Det må skrives helt om ved å reflashe SD-kortet.
Bestem resultatet ditt og neste handling du skal ta:
- Ja, hjemkjøringen er nå gjort riktig etter reflashen >> Problem løst.
|
Trinn 5 - Bytt DriverIC:
DriverIC er en komponent på hovedkortet/moderkortet og brukes til å drive motoren for å få laserhodet til å bevege seg i forskjellige retninger. I dette trinnet må vi teste om hjemkjøringsproblemet skyldes DriverIC.
- Slå av maskinen.
- Åpne frontdekselet for å finne hovedkortet. Vennligst se article hvor det er nevnt hvordan man åpner dekselet.
- Koble fra DriverIC for X-aksen. Vennligst se diagram.
(Sørg for at du husker hvilken IC som opprinnelig er for hvilken akse)
- Koble fra DriverIC for Y-aksen. Vennligst se diagram.
- Bytt begge DriverIC-ene og sørg for at retningen er den samme som i diagrammet.
- Slå på maskinen og prøv hjemkjøring igjen.
Demonstrasjon:
(Denne videoen viser bytte av IC-ene for X-aksen og Y-aksen.)
Bestem resultatet ditt og neste handling du skal ta:
-
Hjemkjøringen fungerer nå som den skal >> Problem løst
- Mulig årsak: feilaktig tilkobling
|
Trinn 6 - Sjekk grensebryterne:
En grensebryter brukes til å stoppe laserhodet når det når enden.
Homingproblemer kan skyldes at grensebryteren er defekt, noe som vil føre til at laserhodet ikke stopper eller stopper for tidlig.

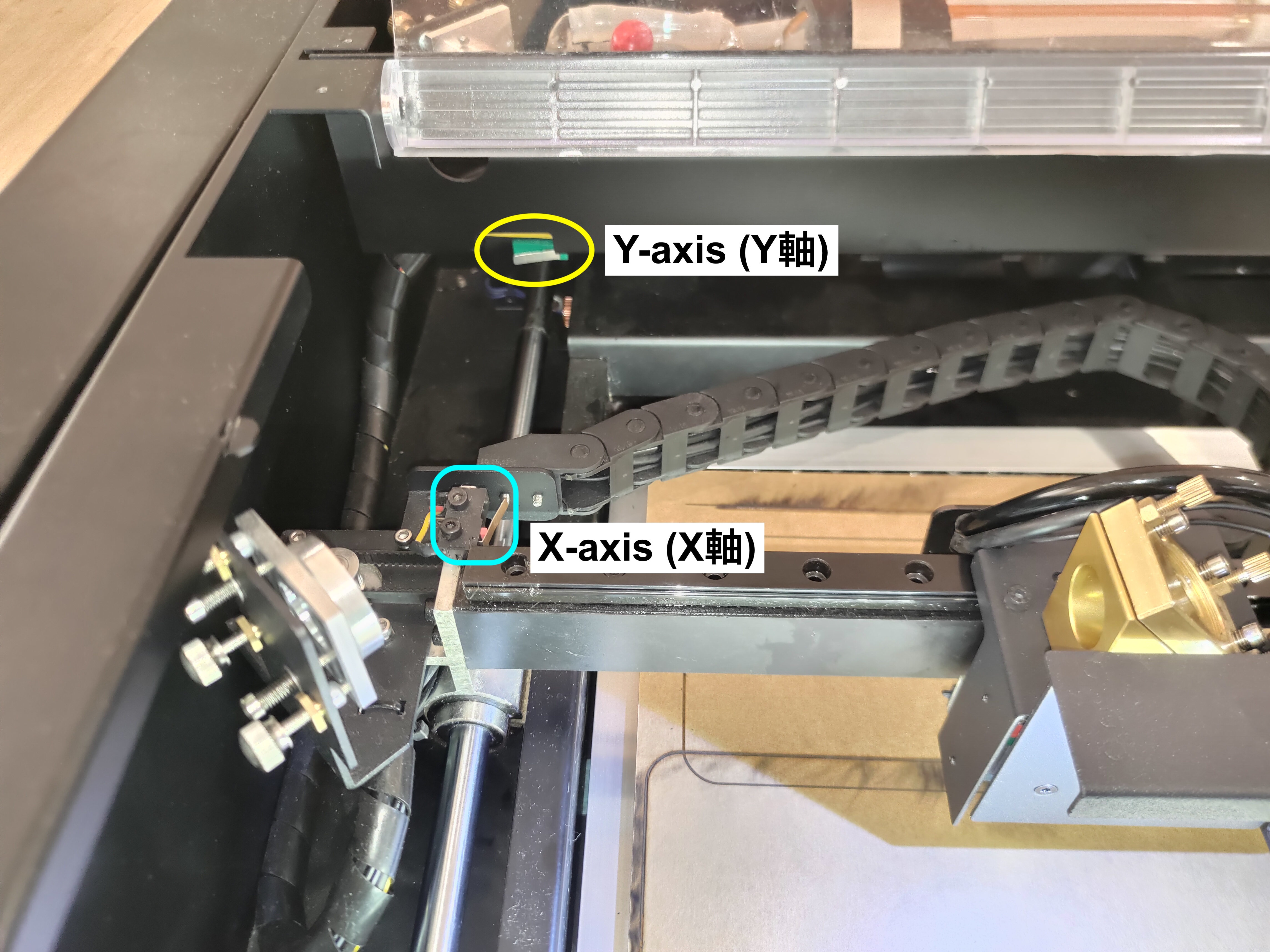

- Plasseringen av grensebryterne for beamo:
- Se videoen nedenfor for å sjekke om grensebryterens ikoner reagerer riktig når de trykkes. (Trykket = ikonet lukkes / Ikke trykket = ikonet åpnes)
(*En HEXA brukes for å demonstrere i videoen.)
Bestem resultatet ditt og neste handling du skal ta:
Trinn 7 - Sjekk nivelleringen av X-aksen:
Bestem resultatet ditt og neste handling du skal ta:
- Maskinen kan nå home etter justeringen >> Problem løst
(Mulig årsak: X-aksen var feilplassert.)
|
Trinn 8 - Legge til skum for å utløse Y-akseendebryter:

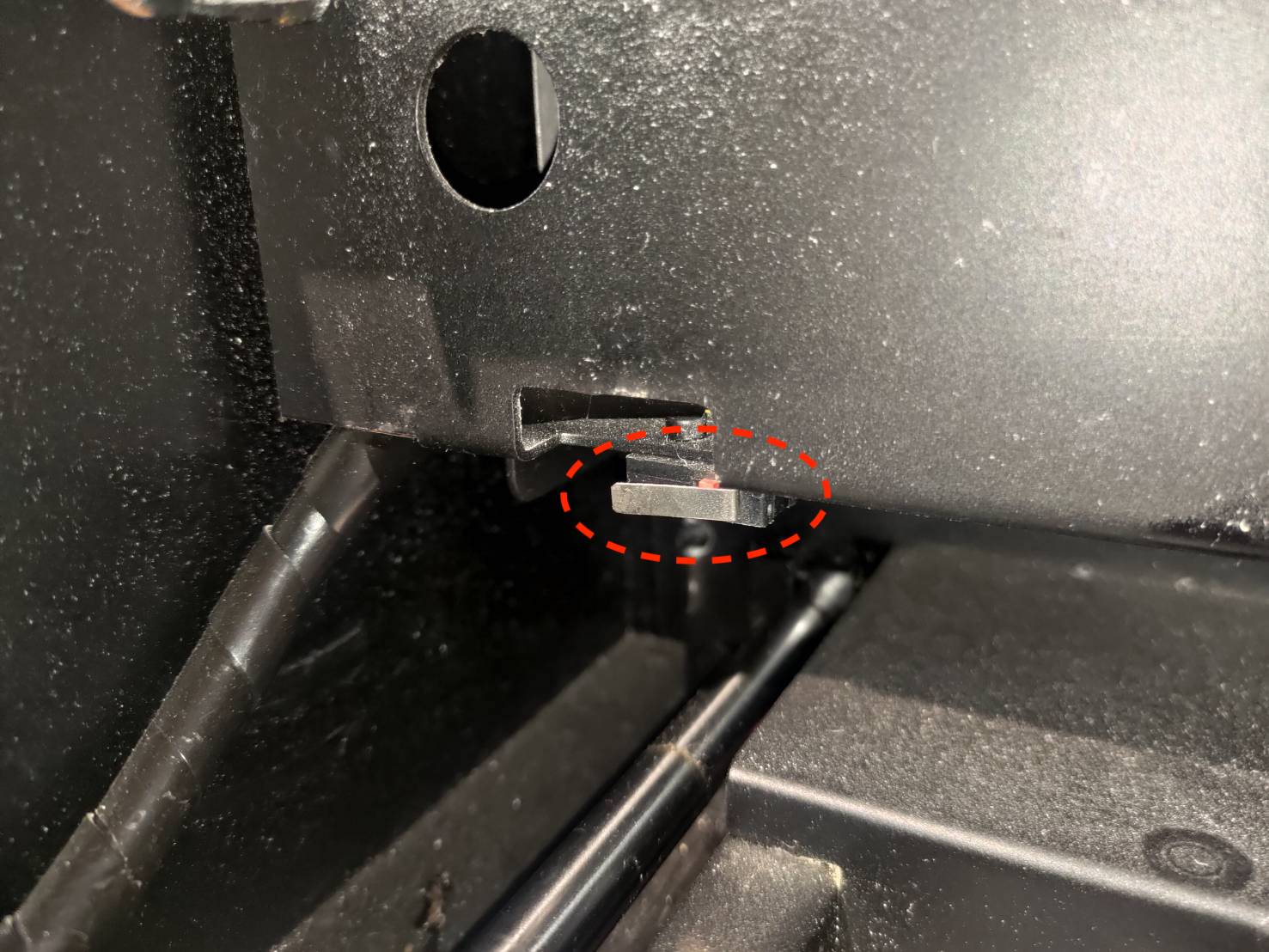

- Utløsermetallet til endebryteren, som er sirkulert i rødt, kan løsne over tid, og det vil påvirke følsomheten til endebryteren som skal utløses. Dette skjer vanligvis med en Y-akseendebryter.

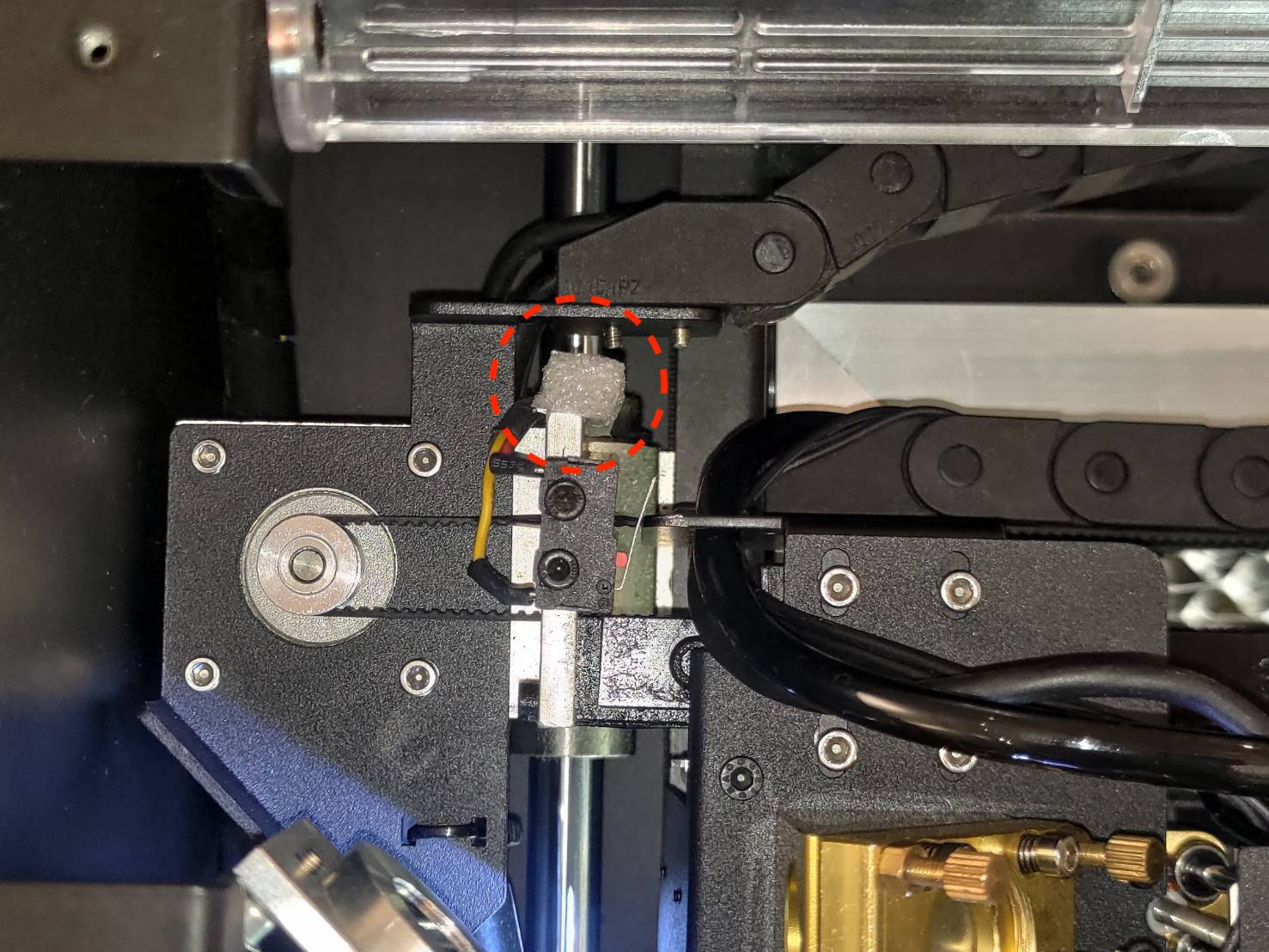

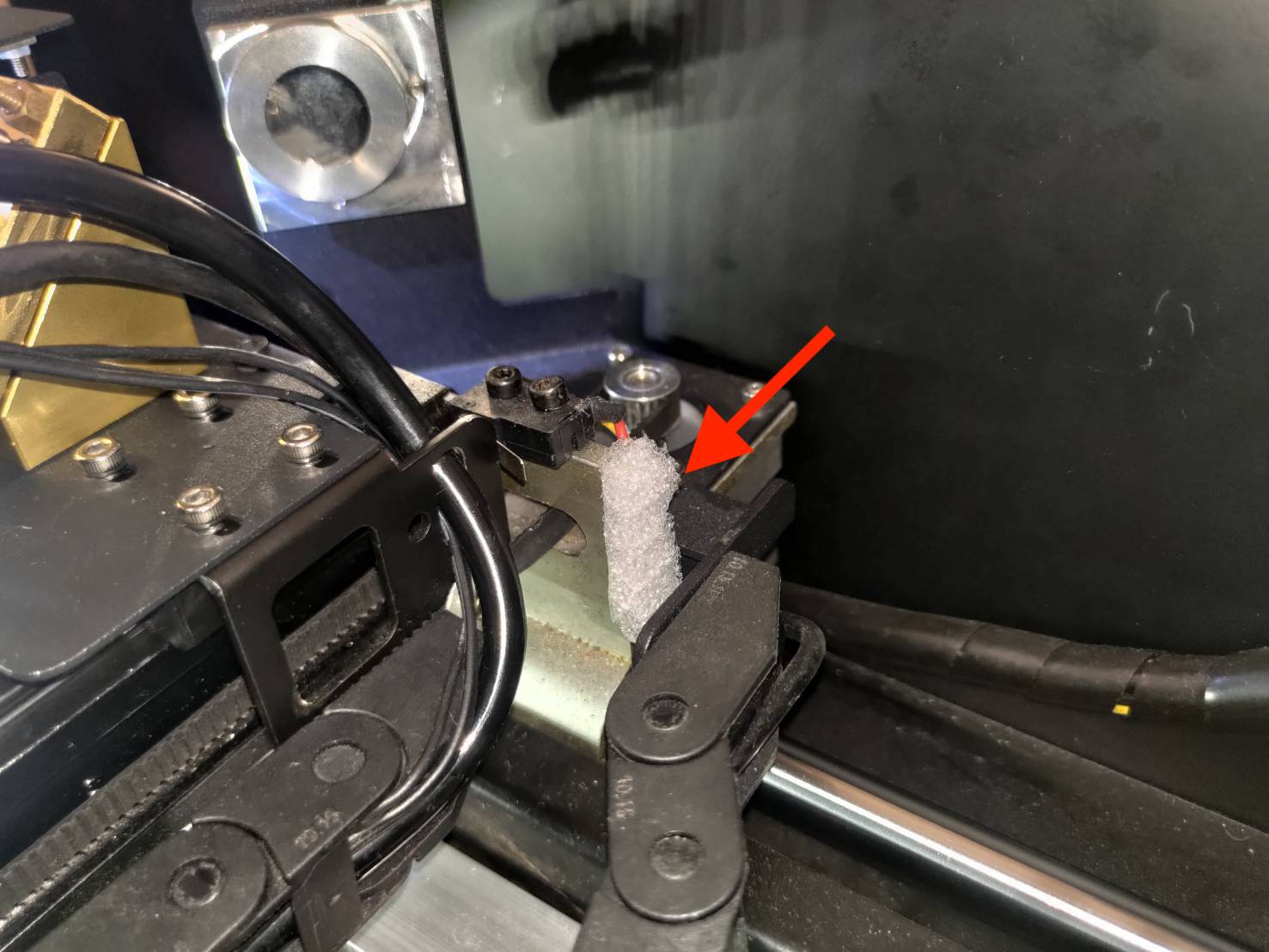

- Her er en rask løsning. Legg til et stykke skum på X-aksemotoren som vist på bildene nedenfor.

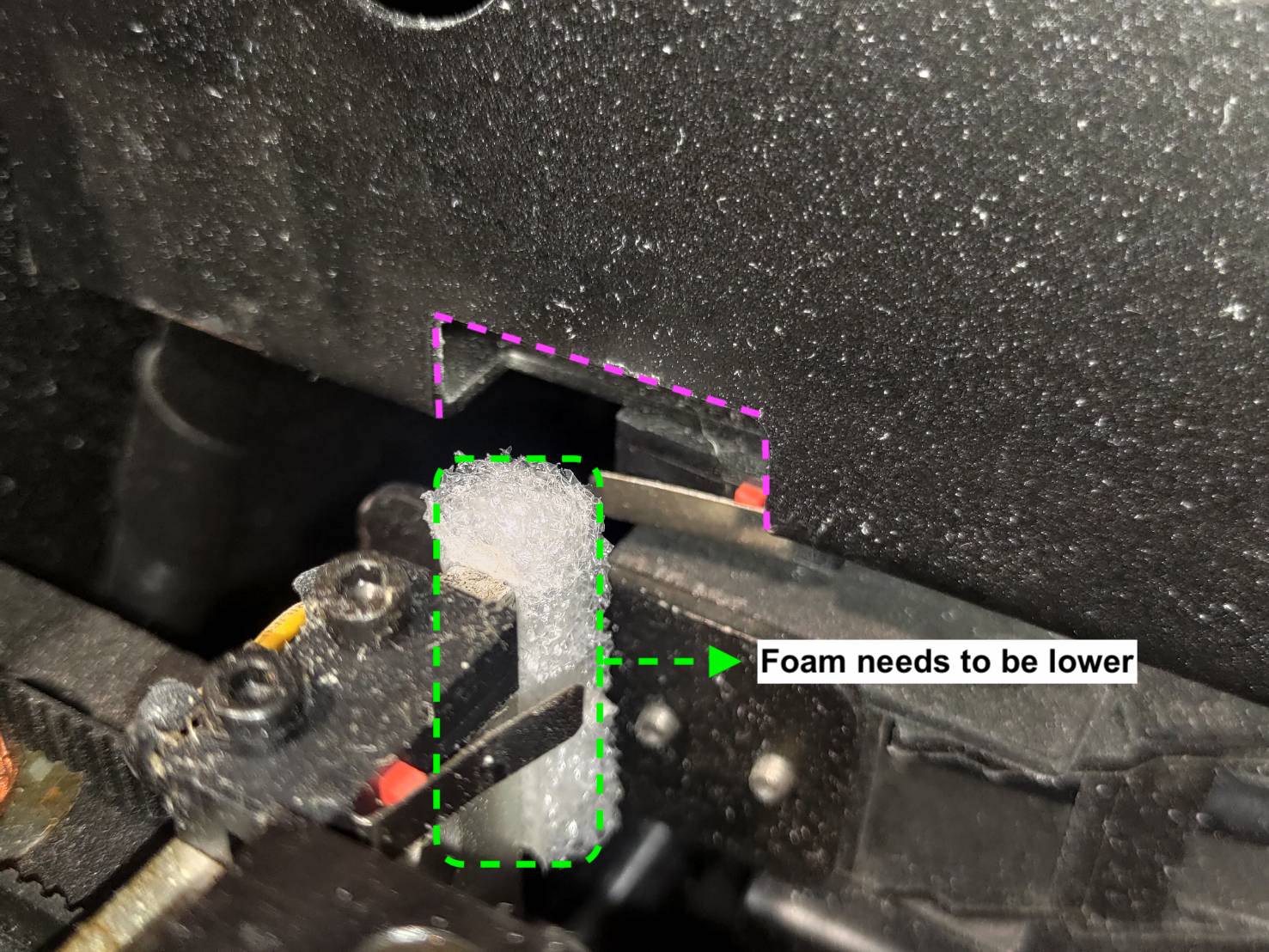

- Sørg for at skummet er lavere enn rammen. Ellers kan det blokkere banen for å nå endebryteren.
Bestem resultatet ditt og neste handling du skal ta:
- Maskinen kan nå gå hjem etter å ha lagt til skummet >> Problem løst
|
Trinn 9 - Rapporter til den lokale forhandleren eller FLUX Support:
- Følg instruksjonene i lenken nedenfor for å rapportere et problem til din lokale forhandler eller FLUX-støtte på riktig måte. [Kontakt kundeservice]
- Sørg for at du har fullført sjekklisten og lagret den som en PDF-fil slik at du kan dele handlingene du har tatt.
*Innsamlet informasjon som bilder eller videoer som viser problemet med maskinen din i denne artikkelen, vil være nødvendig å dele med forhandleren eller FLUX Support.
Nøkkelord: Homing-problemer / Kan ikke gå hjem
