#910 Z-akse problem/Autofokus problem/Honeycomb plattform problem/Arbeidsflate problem/Dårlig fokusavstand

FLUX Support Team
  • Oppdatert

Beskrivelse:

Årsaken til Z-akseproblemet kan være kompleks. Forskjellige symptomer er relatert til det, for eksempel at autofokusfunksjonen mislykkes, plattformen ikke beveger seg i det hele tatt, plattformen kan ikke parkeres eller nå toppen, osv. Vennligst se følgende trinn for å feilsøke Z-akseproblemet.



Mulige årsaker

  1. Systemet mislykkes (oppdater fastvaren på nytt, tilbakestill til fabrikk, eller reflash SD-kort.)
  2. Autofokusproben (3D-berøring) fungerer ikke.
  3. Hovedkortet/MB/hovedkortet fungerer ikke.
  4. Den vertikale (Z-akse) endebryter fungerer ikke.
  5. Bikubeplattformnivået er ikke horisontalt.
  6. Autofokus-knappkortet fungerer ikke (mindre sannsynlig)
  7. Z-akse stegmotoren fungerer ikke. (Mindre sannsynlig)



Trinn A1

Tilbakestill maskinen til fabrikken og se om problemet kan løses.
Se lenken, 5-30 Tilbakestill til fabrikk.



Bestem testresultatet og neste handling som skal utføres.

  • Ja, problemet er løst >> Problem løst
    • Mulig årsak: maskinsystemet mislyktes



Trinn A2

Fjern bikuben og braketten.

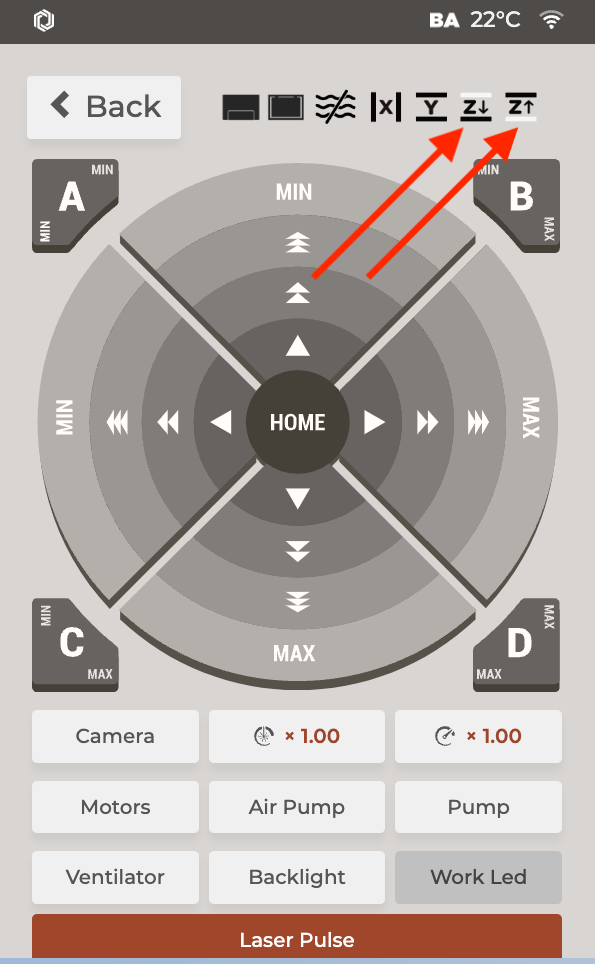

Gå til "Vedlikehold" på panelet og trykk på begge Z-akse endebryterne for å se ikonet endre seg.
Oppfører topp- og bunn-Z-akseikonene seg normalt på panelet?




Bestem testresultatet og neste handling som skal utføres.

  • Nei, en eller begge fungerer ikke >> Trinn A3



Trinn A3

Koble fra kabelen til Z-akseendebryter og sjekk ikonene direkte.
(Normalt, hvis kabelen er frakoblet, skal ikonet forbli lukket.)




Bestem testresultatet og neste handling som skal utføres.



Trinn A3.1

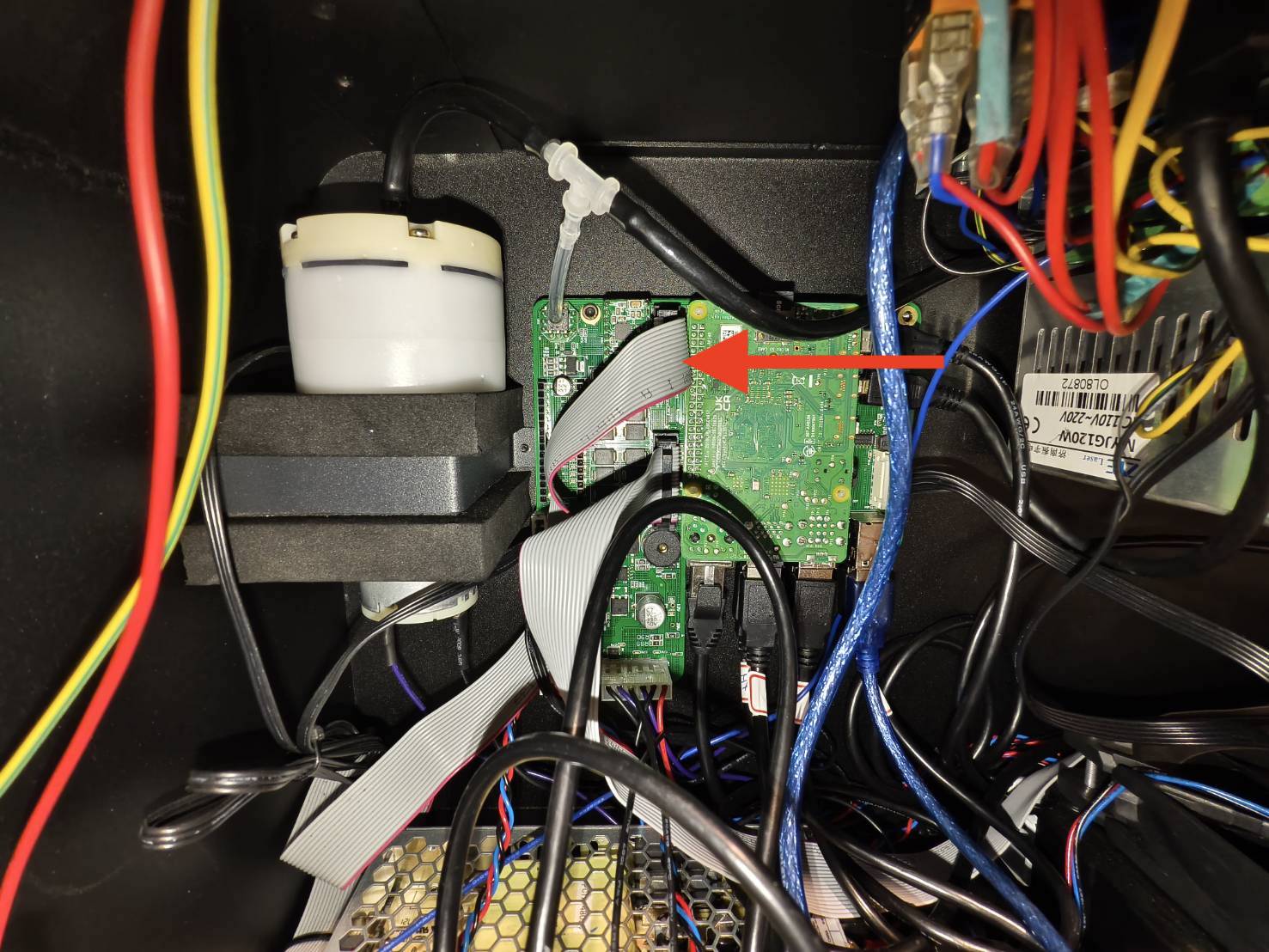

Koble fra flatkabelen for Z-akseendebryterne på hovedkortet og sjekk ikonet på panelet. Er ikonene begge lukket?



  • Slå av maskinen.

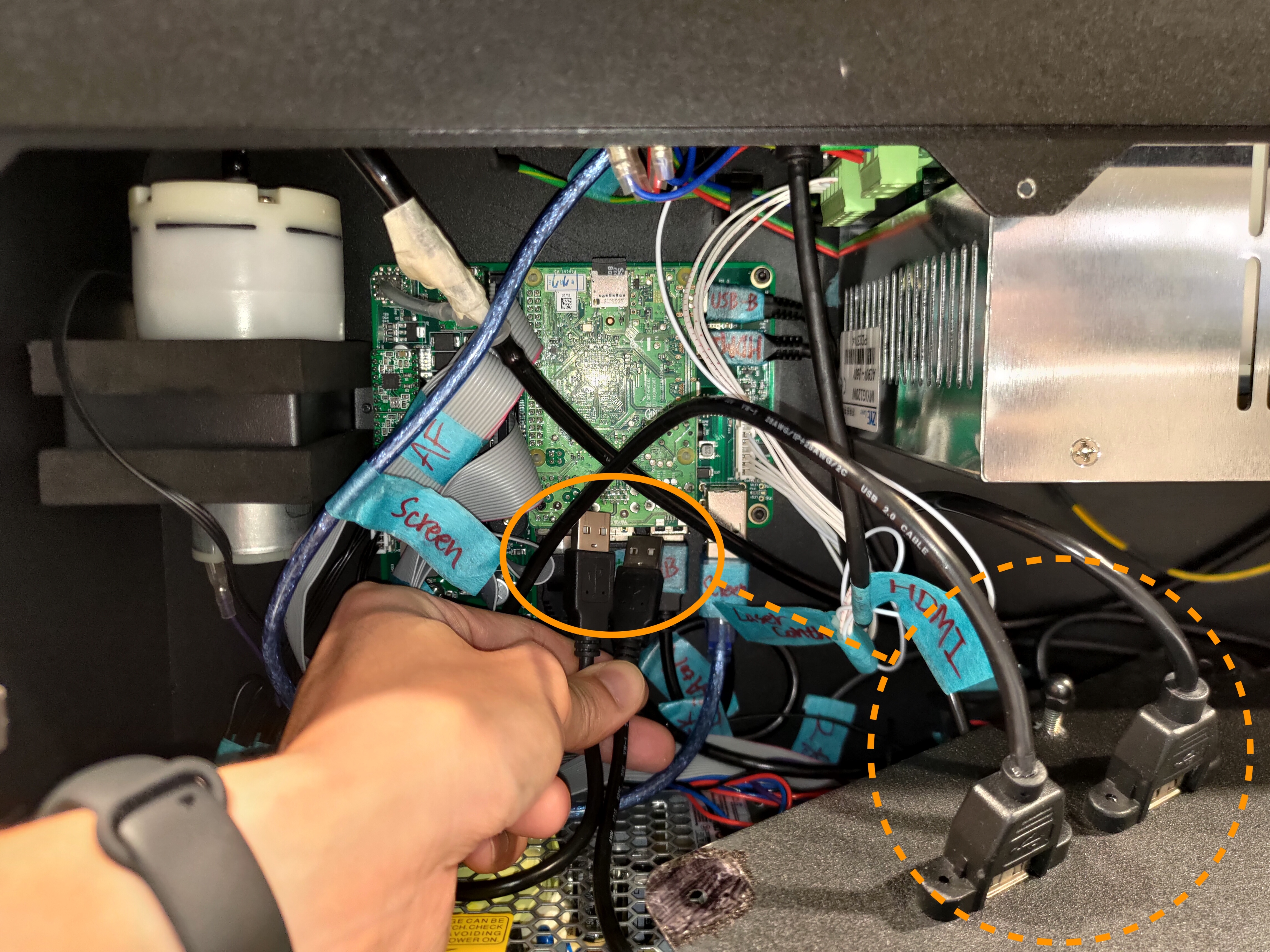

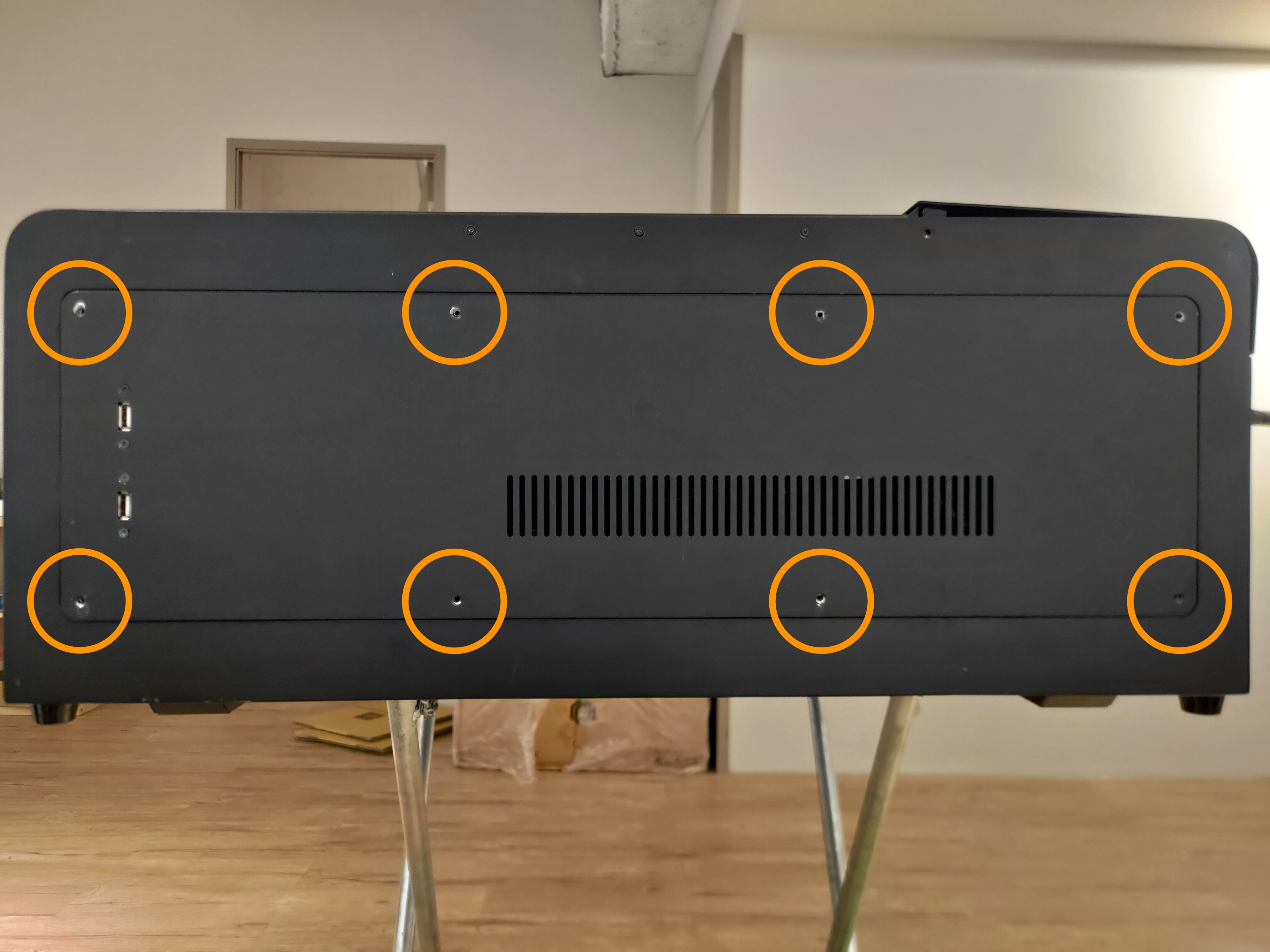

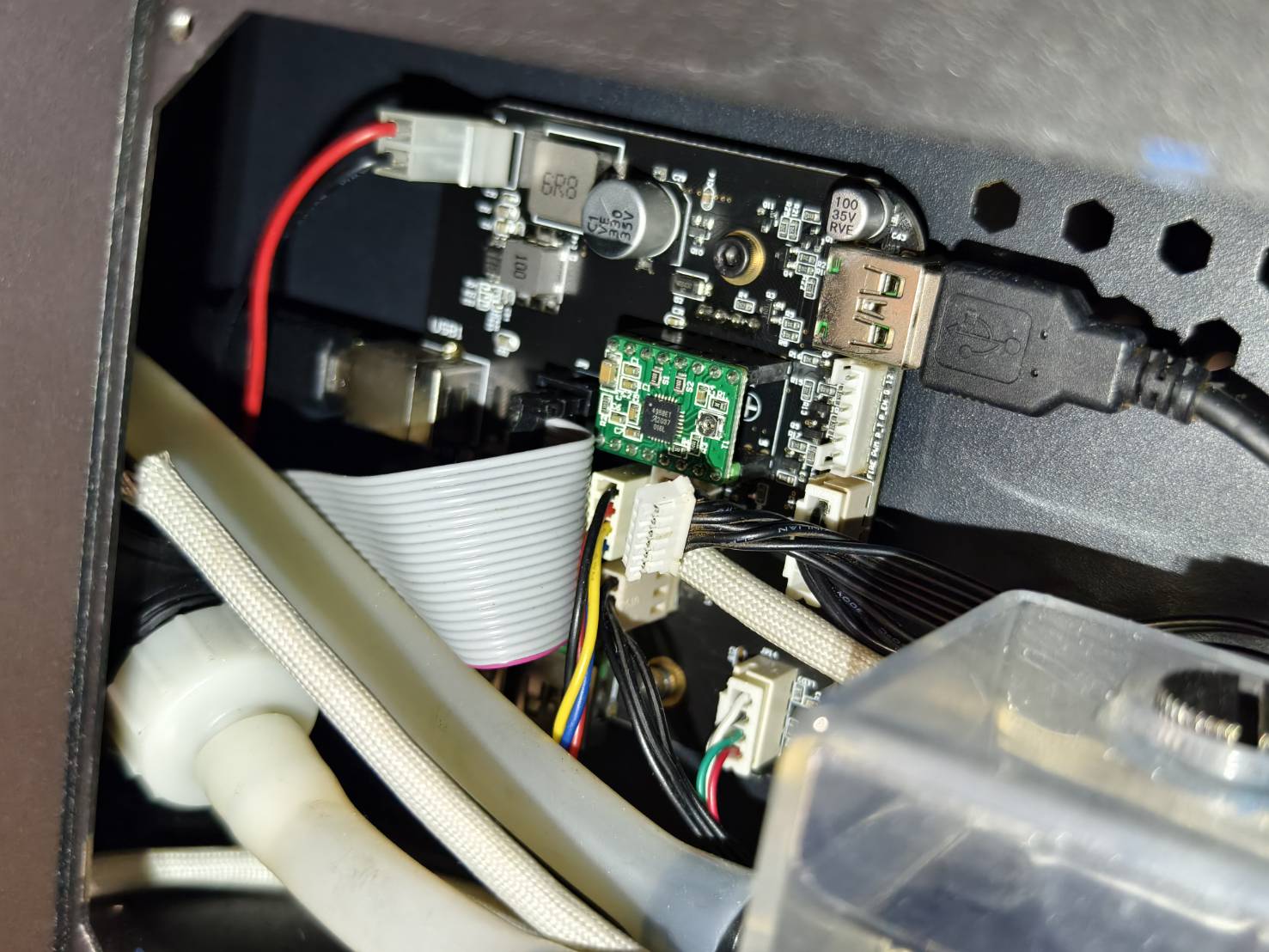

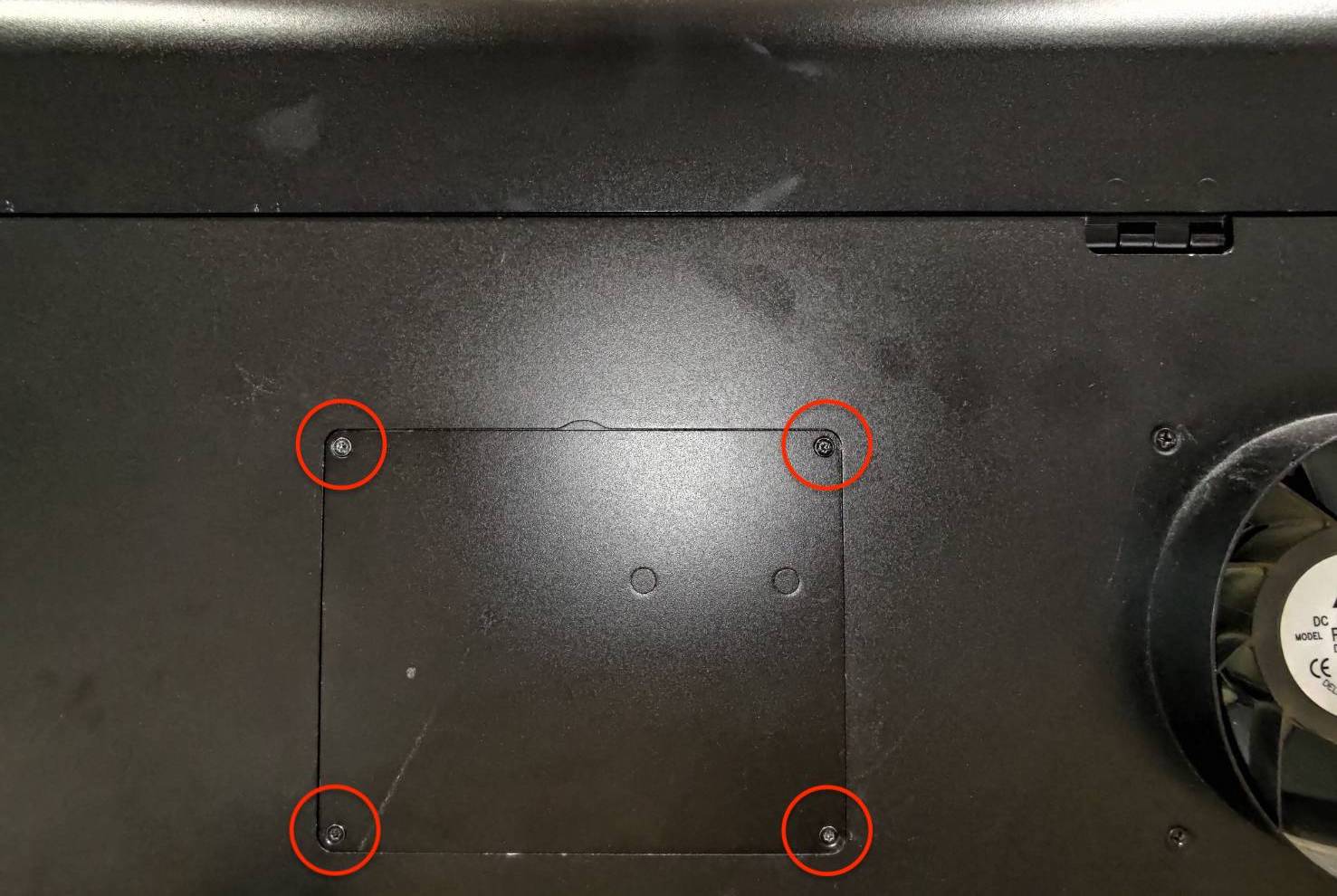

    Fjern sidedekselet ved å skru ut disse T8-skruene og koble fra de to USB-forlengelsene.
    (Se diagram hvis PCB-kortet ditt ikke er det samme som på bildet.)

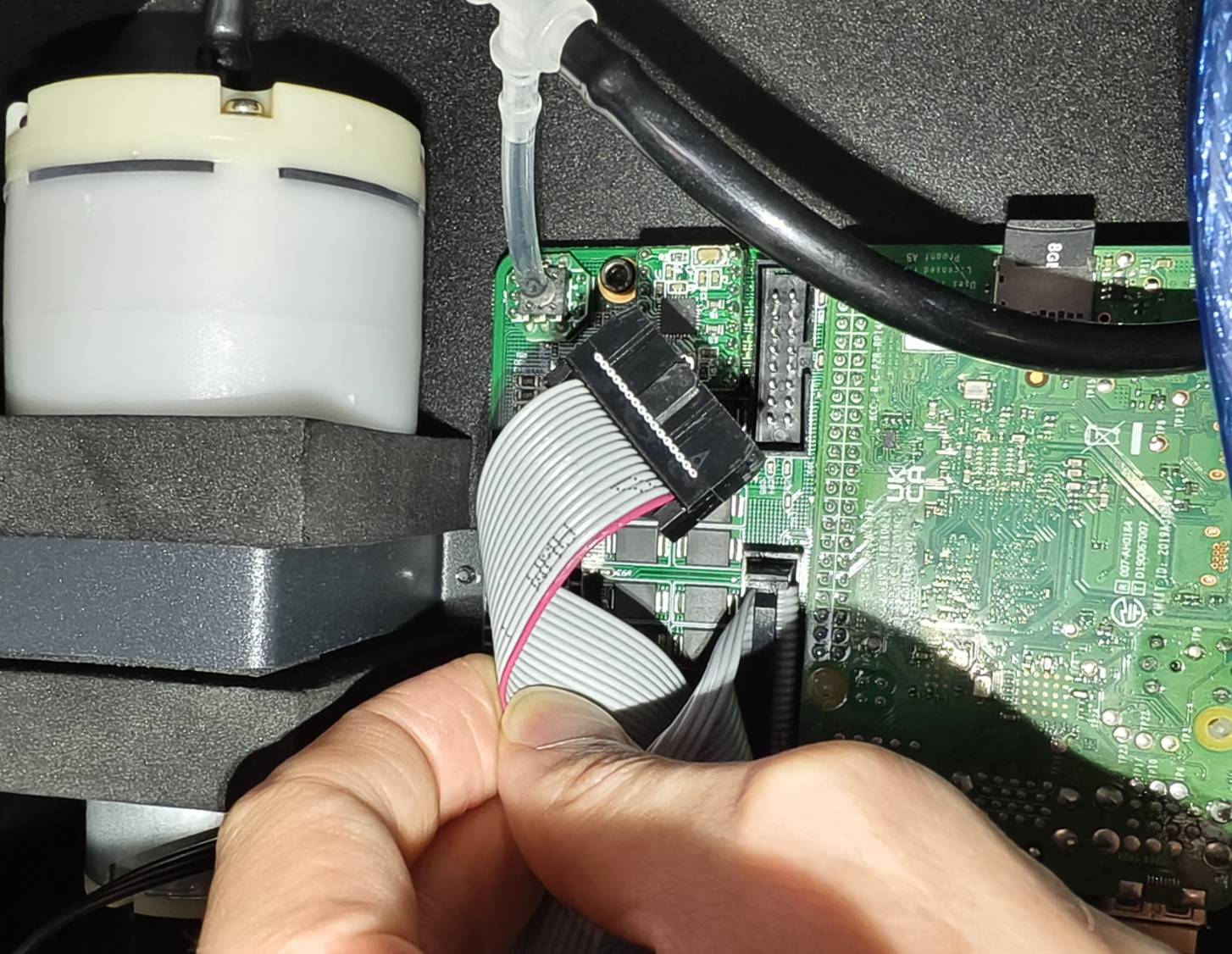

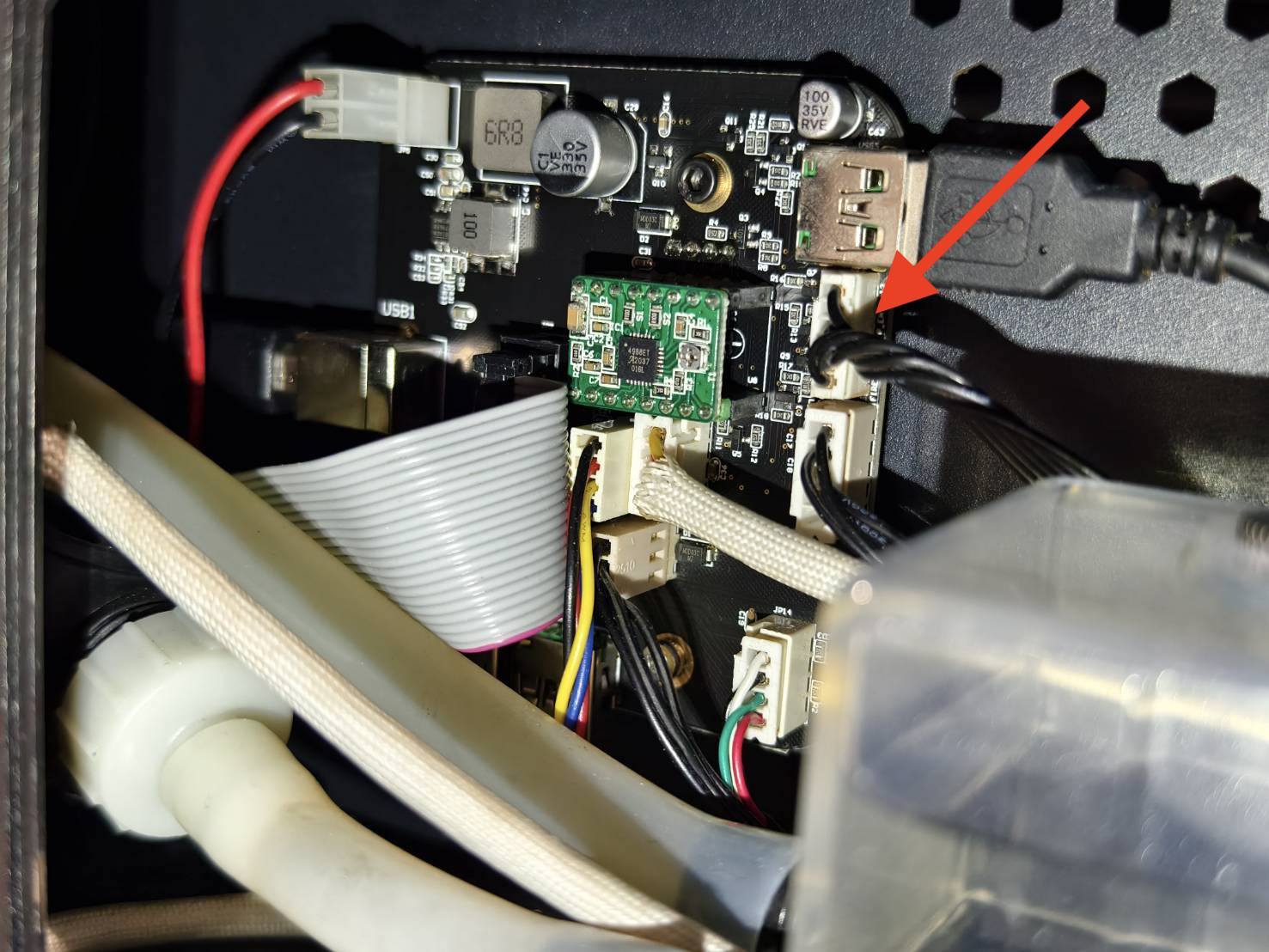

  • Koble fra flatkabelen for Z-akseendebryterne.
    (Se diagram hvis PCB-kortet ditt ikke er det samme som på bildet.)



  • Slå på maskinen og sjekk ikonene. Er ikonene begge lukket?



Bestem testresultatet og neste handling som skal utføres.

  • Ja, begge er lukket >> Ta opp en video >> Kontakt kundestøtte
    • Mulig årsak:
      1. Flatbåndkabelen for Z-akseendebryter er defekt og må byttes ut
      2. AF-knappkortet er defekt og må byttes ut
  • Nei, en eller begge forblir åpne >> Ta opp en video >> Kontakt kundestøtte
    • Mulig årsak:
      1. Hovedkortet er defekt og må byttes ut.



Trinn A4

Koble til kabelen til Z-akseendebryter på nytt.
Gå til "Vedlikehold" på panelet og trykk på begge Z-akse endebryterne for å se ikonet endre seg.
Oppfører topp- og bunn-Z-akseikonene seg normalt på panelet?



Bestem testresultatet og neste handling som skal utføres.

  • Ja, begge er lukket >> Problem løst
    • Mulig årsak: den fysiske tilkoblingen var dårlig
  • Nei, en eller begge er ikke lukket >> Trinn A5



Trinn A5

Bruk et multimeter for å sjekke om Z-aksens øvre og nedre endebrytere fungerer som de skal.
(Hopp over dette trinnet og kontakt kundestøtte direkte hvis et multimeter ikke er tilgjengelig)
5-30 HEXA - X, Y, Z-akse endebrytertest med multimeter



Bestem testresultatet og neste handling som skal utføres.

  • Ja, begge brytere fungerer som de skal >> Ta opp en video >> Kontakt kundestøtte
    • Mulig årsak:
      1. Hovedkortet er defekt og må byttes ut.
      2. AF-knappkortet er defekt og må byttes ut
      3. Flatbåndkabelen for Z-akseendebryter er defekt og må byttes ut
  • Nei, en av dem fungerer ikke >> Ta opp en video >> Kontakt kundestøtte
    • Mulig årsak:
      1. Z-aksens endebrytersett er defekt og må byttes ut



Trinn B1

Sjekk om både øvre og nedre Z-akse endebrytere kan utløses av plattformen.
Senk og hev sengen til toppen for å se om Z-aksens endebrytere kan utløses.

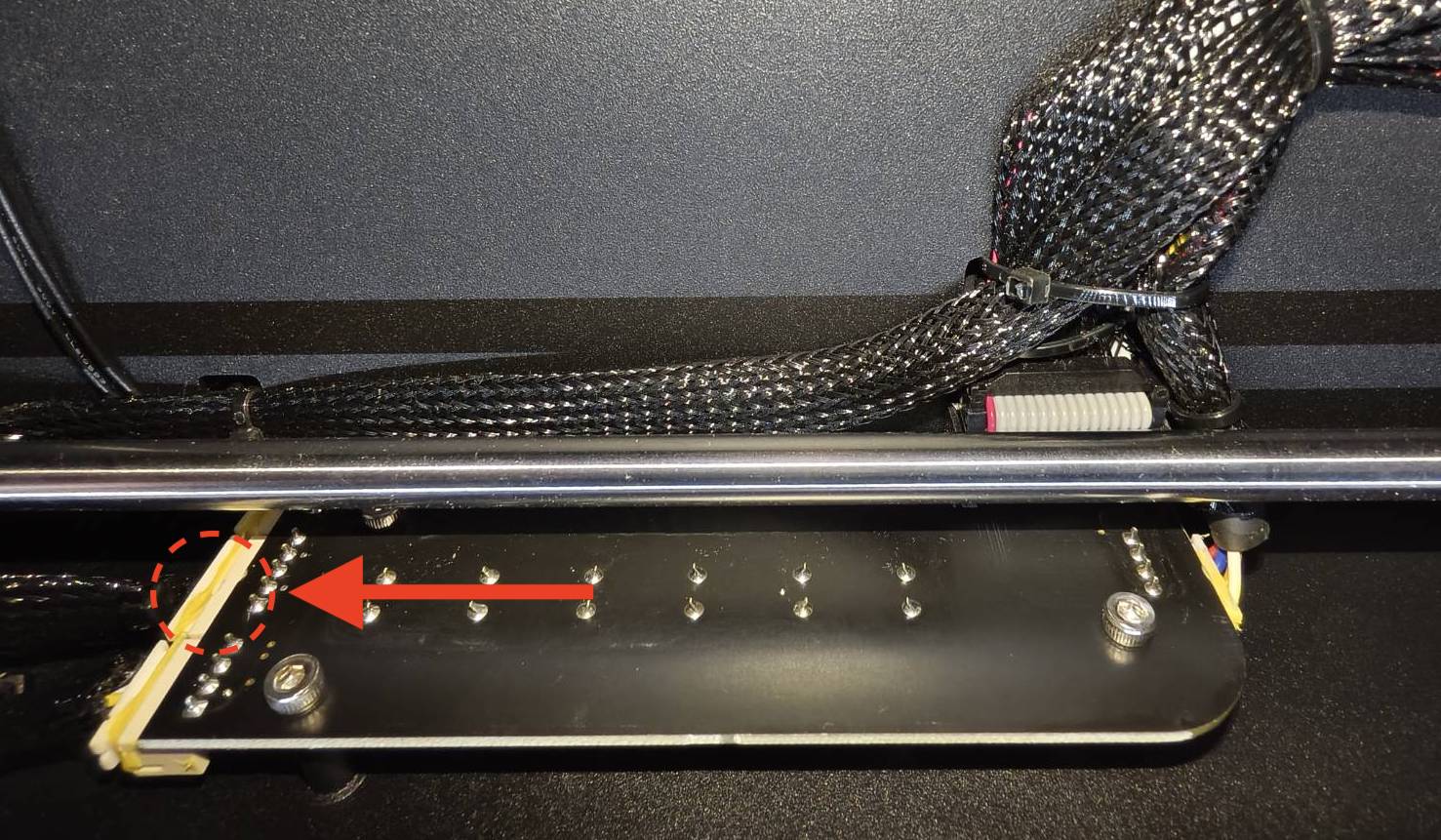

Godt eksempel - Utløst

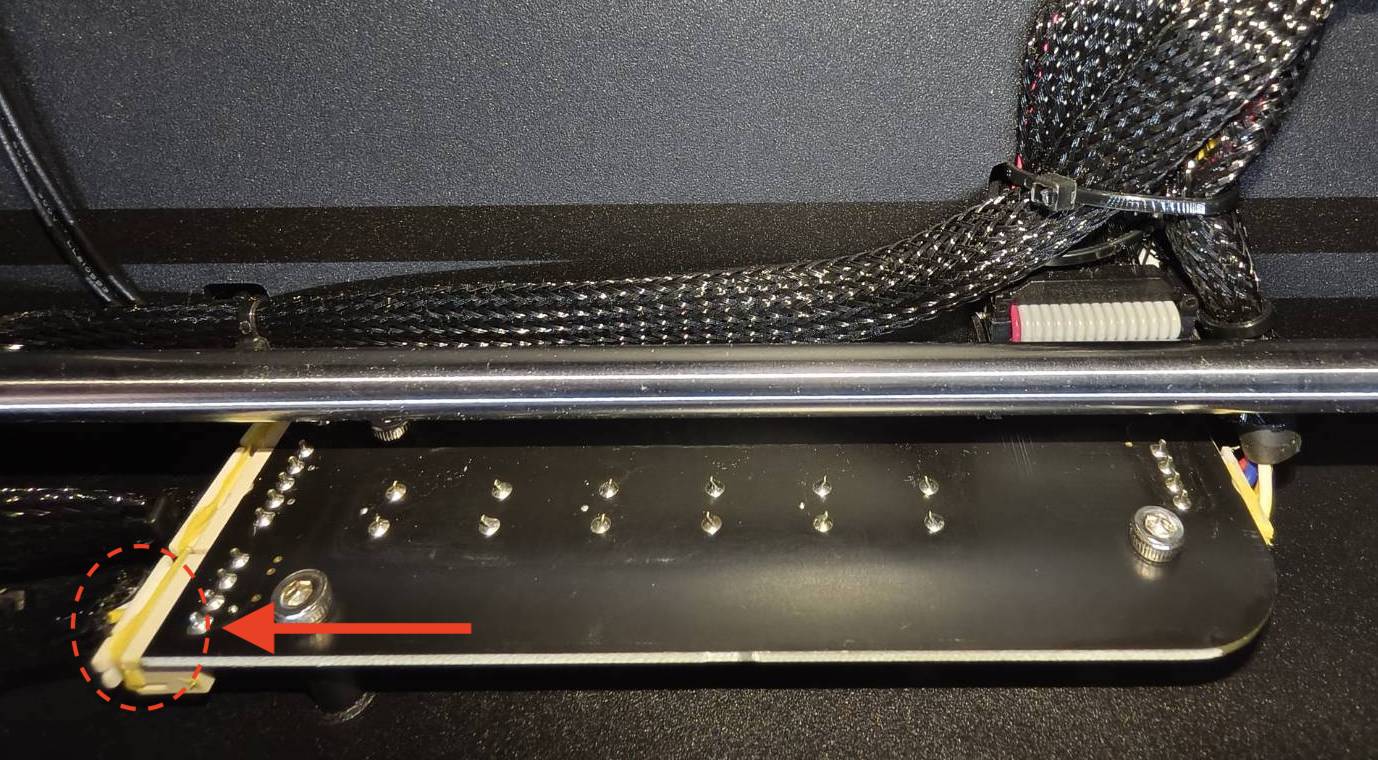

Dårlig eksempel - Ikke utløst



Bestem testresultatet og neste handling som skal utføres.

  • Ja, begge brytere kan utløses >> Trinn C1
  • Nei, maskinen gir en skrapelyd når den når grensen >> Kontakt kundestøtte
    • Mulig årsak:
      1. Plattformen er ikke nivellert horisontalt; den må justeres.
  • Nei, den kan bare beveges i én retning >> Trinn B2
  • Nei, plattformen vil ikke bevege seg i det hele tatt >> Trinn B2



Trinn B2

Prøv å smøre de 4 ledeskruene og se om plattformen kan beveges.
Vennligst se artikkelen. 4-3 Smøring



Bestem testresultatet og neste handling som skal utføres.

  • Ja, plattformen kan nå beveges >> Trinn B3
  • Nei, plattformen vil ikke bevege seg i det hele tatt >> Trinn B2.1



Trinn B2.1

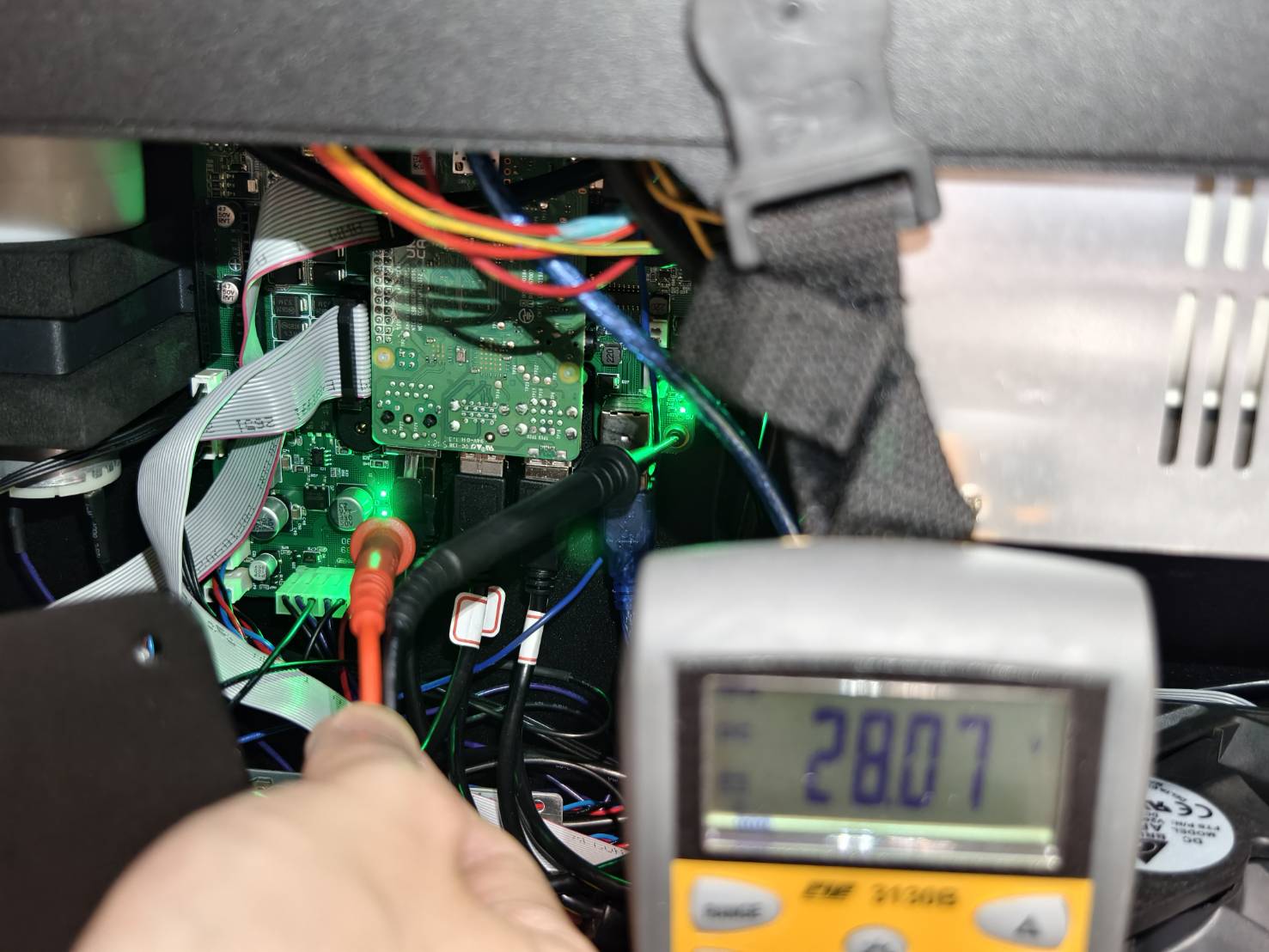

Bruk et multimeter for å måle spenningen på hovedkortet. Spenningen skal være rundt 28V.
(Hvis et multimeter ikke er tilgjengelig, vennligst hopp over dette trinnet og gå til Trinn B3.)

  • Slå av maskinen.
    Fjern sidedekselet ved å skru ut disse T8-skruene og koble fra de to USB-forlengelsene.
    (Se diagram hvis PCB-kortet ditt ikke er det samme som på bildet.)

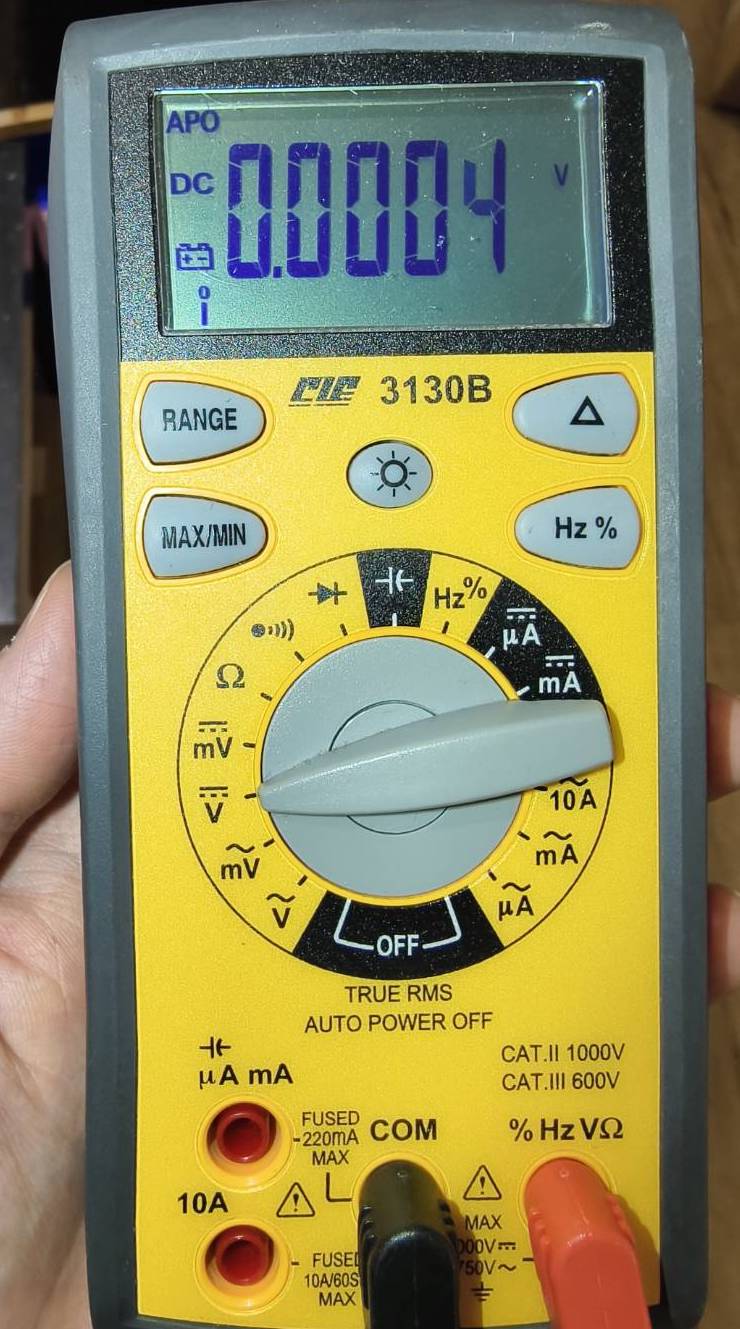

  • Sett multimeteret til DC-målingsmodus.



  • Finn målepunktene.

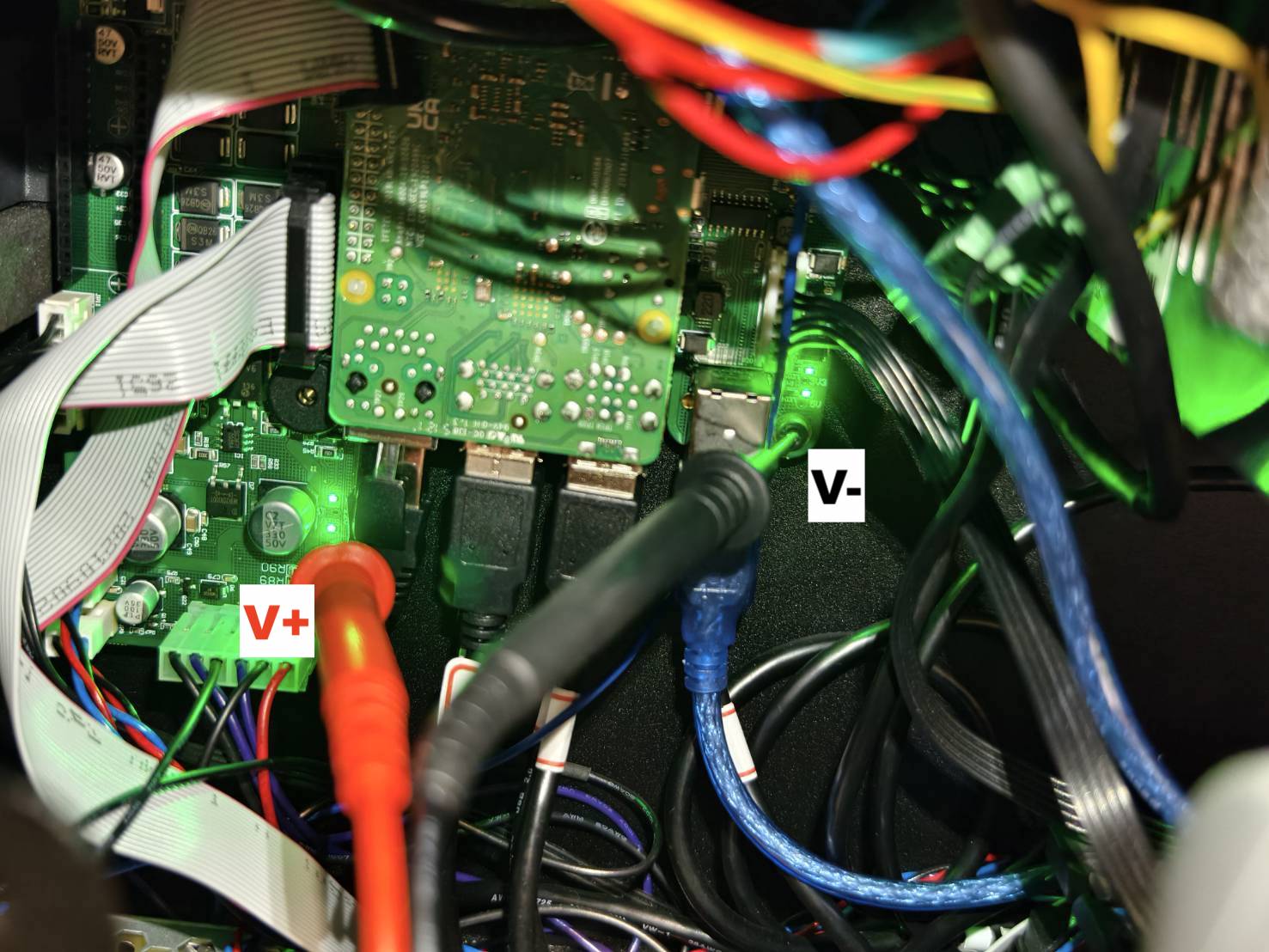

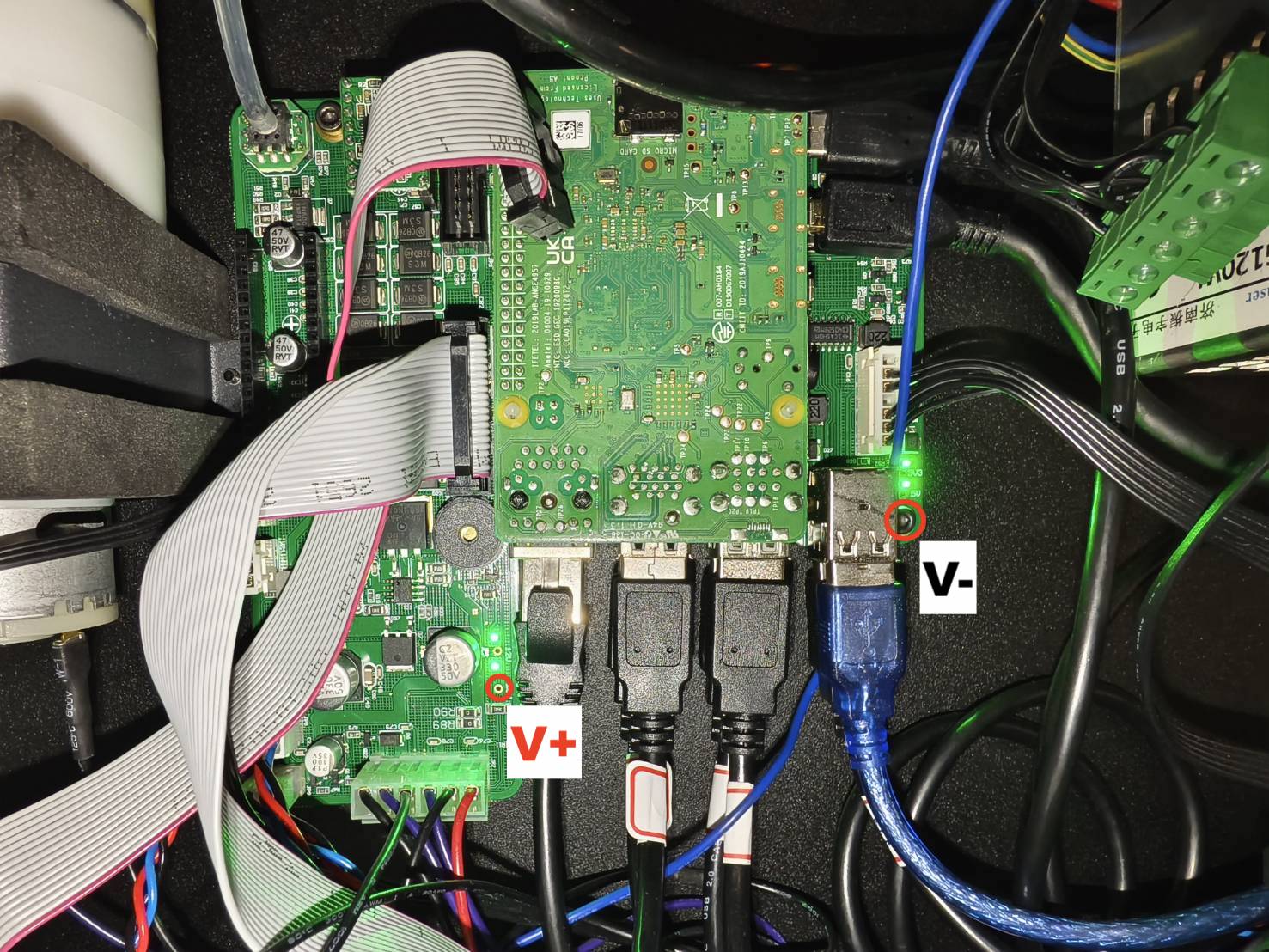

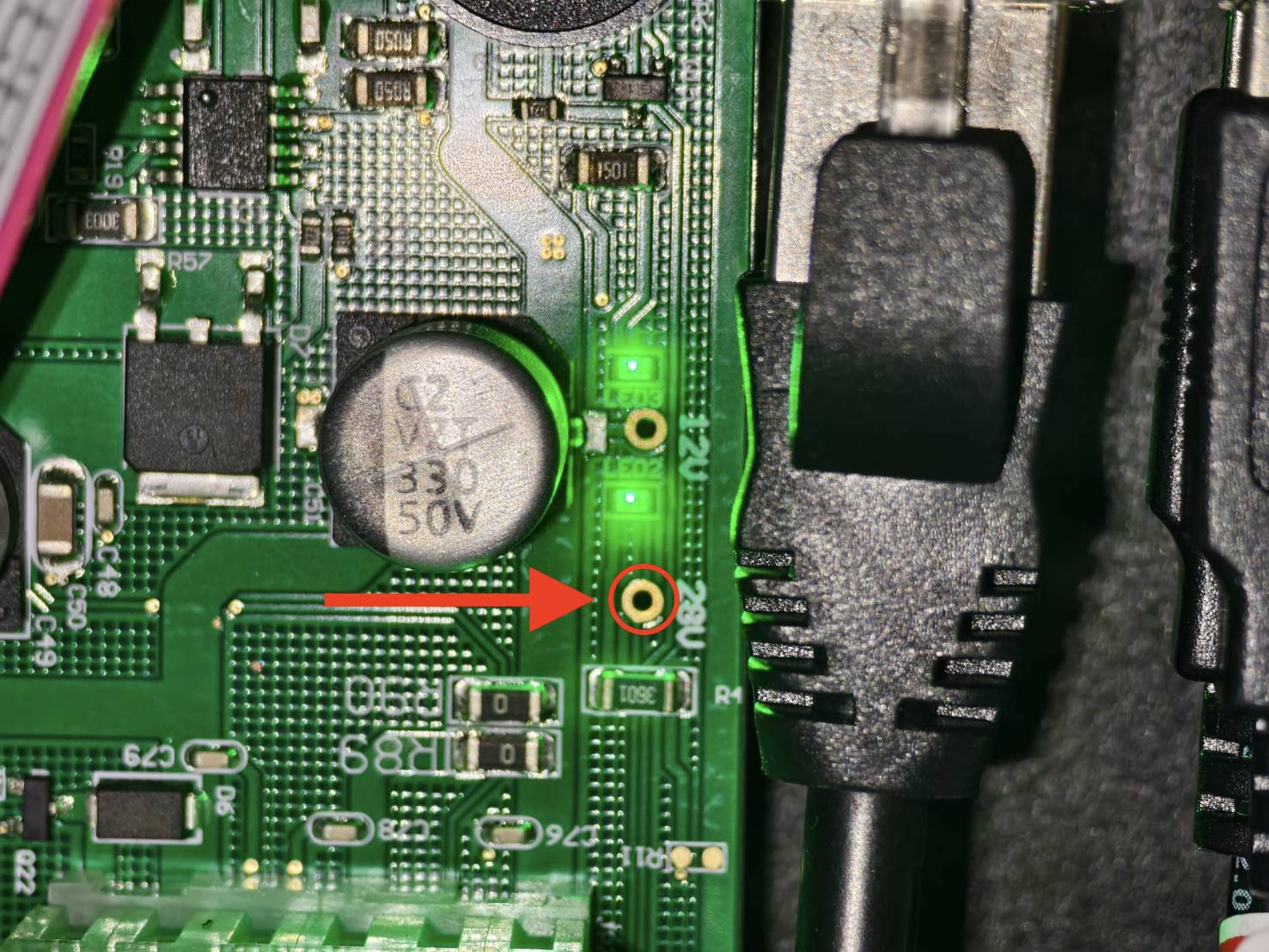

    V+ proben vil kontakte det lille bronse hullet nær det nederste venstre grønne
    V- proben vil kontakte den nederste høyre sekskantskruen i svart.



Bestem testresultatet og neste handling som skal utføres.

  • Spenningen er under 28V >> Kontakt kundestøtte
    • Mulig årsak:
      1. Hovedkortet er defekt og må byttes ut



Trinn B3

Koble fra og koble til følgende kabler. Etter det, prøv å senke og heve plattformen.

  • Den flate båndkabelen på hovedkortet.
    (Se diagram hvis PCB-kortet ditt ikke er det samme som på bildet.)



  • Z-aksemotorkabelen på AF-knappkortet.




Bestem testresultatet og neste handling som skal utføres.

  • Plattformen kan nå senkes og heves >> Trinn B1
  • Nei, den kan bare beveges i én retning >> Kontakt kundestøtte
    • Mulig årsak:
      1. AF-knappkortet er defekt og må byttes ut
      2. Den flate båndkabelen for Z-akseendebryter er defekt og må byttes ut
      3. Hovedkortet er defekt og må byttes ut (Mindre sannsynlig)
      4. Z-aksemotoren er defekt (mindre sannsynlig)
  • Nei, plattformen vil ikke bevege seg i det hele tatt >> Kontakt kundestøtte
    • Mulig årsak:
      1. AF-knappkortet er defekt og må byttes ut
      2. Den flate båndkabelen for Z-akseendebryter er defekt og må byttes ut
      3. Hovedkortet er defekt og må byttes ut
      4. Z-aksemotoren er defekt



Trinn C1

Sjekk om proben sitter fast ved å slå av og på maskinen.
Start maskinen på nytt, og autofokusproben skal automatisk sprette ut to ganger.



Bestem testresultatet og neste handling som skal utføres.

  • Nei, proben spretter ikke ut i det hele tatt>> Trinn C1.1
  • Proben er allerede ute før du slår på >> Kontakt kundestøtte
    • Mulig årsak:
      1. Autofokusmodulen er defekt og må byttes ut.



Trinn C1.1

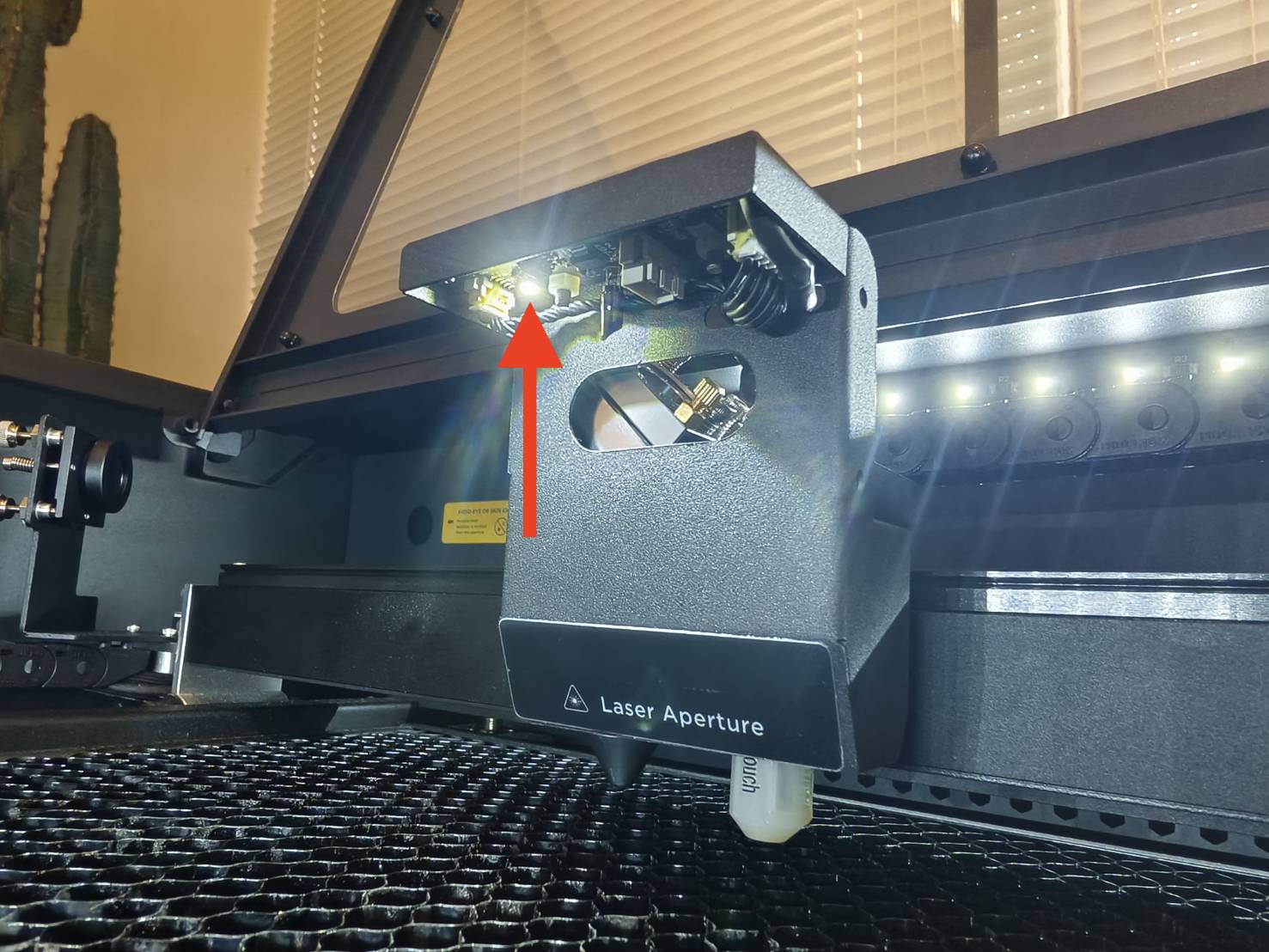

Sjekk om kamera-LED-lyset er på når maskinen er på.



Bestem testresultatet og neste handling som skal utføres.

  • Nei, LED-en er AV >> Kontakt kundestøtte
    • Mulig årsak:
      • HX-kamera-LED-en og flammesensorkortet er defekt
      • 6-pinnskabelen til flammesensorkortet er defekt (mindre sannsynlig)
      • Plotterkortet er defekt (mindre sannsynlig)



Trinn C1.2

Koble til følgende kabler på nytt. Etter det, sjekk om proben spretter opp når du slår på maskinen.

  • 6-pinnskabelen på plotterkortet. (Bakdekselet må fjernes med en T8-skrutrekker.)(Se diagram hvis PCB-kortet ditt ikke er det samme som på bildet.)

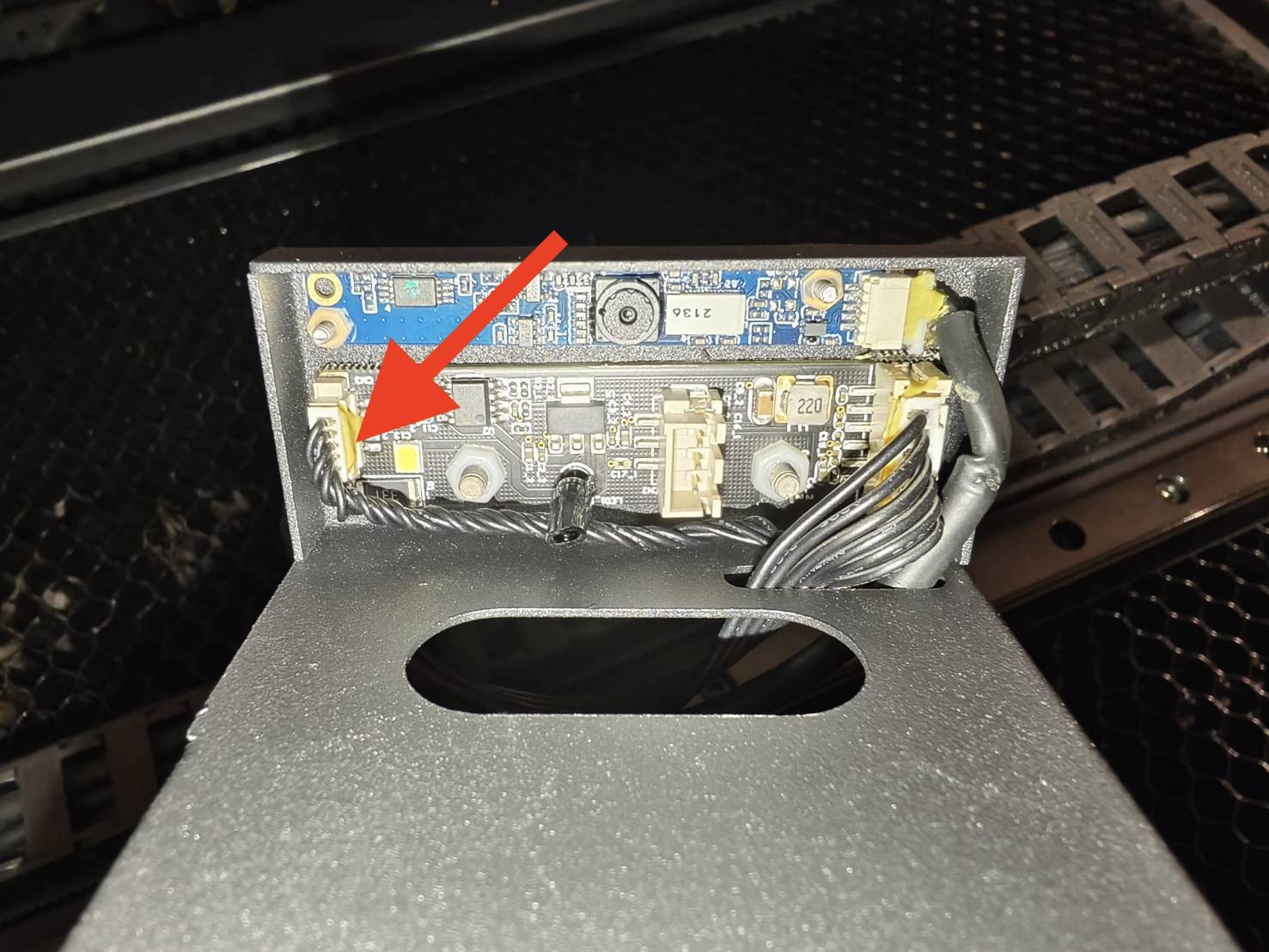

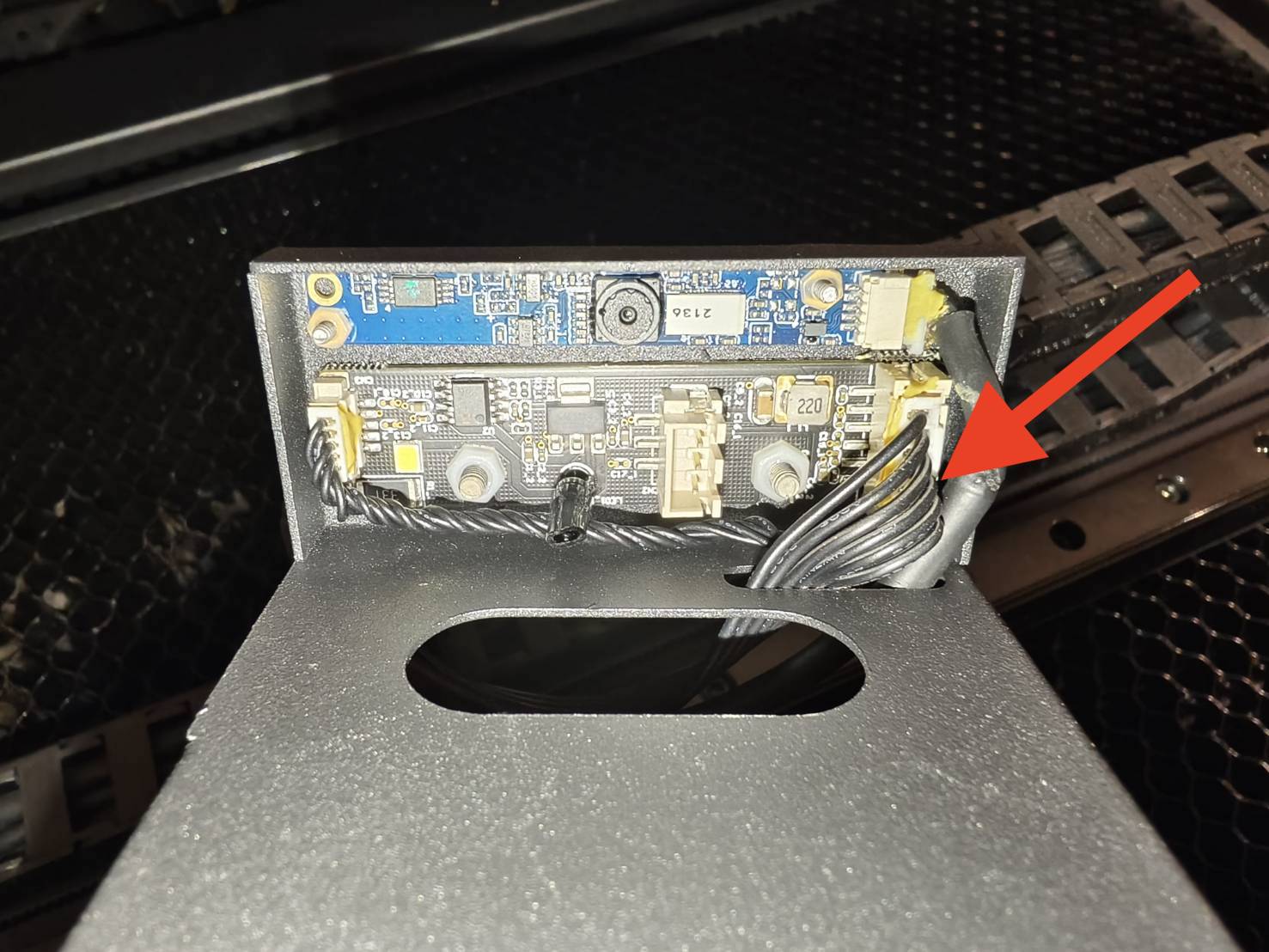

  • 6-pinnskabelen på kamera-LED-kortet på laserhodet.

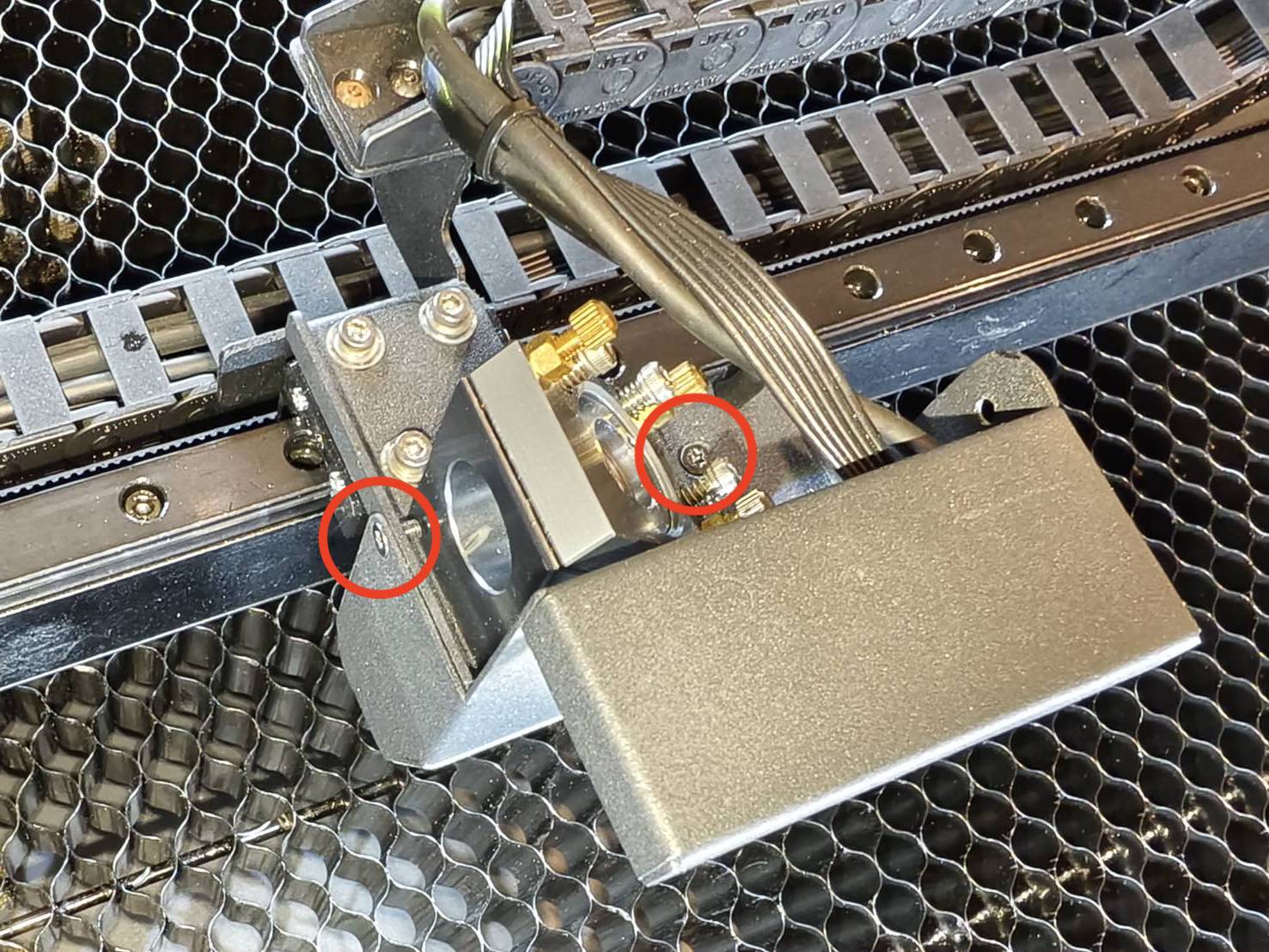

    (Skjoldet til laserhodet må fjernes med en T8-skrutrekker.)



Bestem testresultatet og neste handling som skal utføres.

  • Nei, LED-en er AV >> Kontakt kundestøtte
    • Mulig årsak:
      • HX-kamera-LED-en og flammesensorkortet er defekt
      • 6-pinnskabelen til flammesensorkortet er defekt (mindre sannsynlig)
      • Plotterkortet er defekt (mindre sannsynlig)



Trinn C1.3

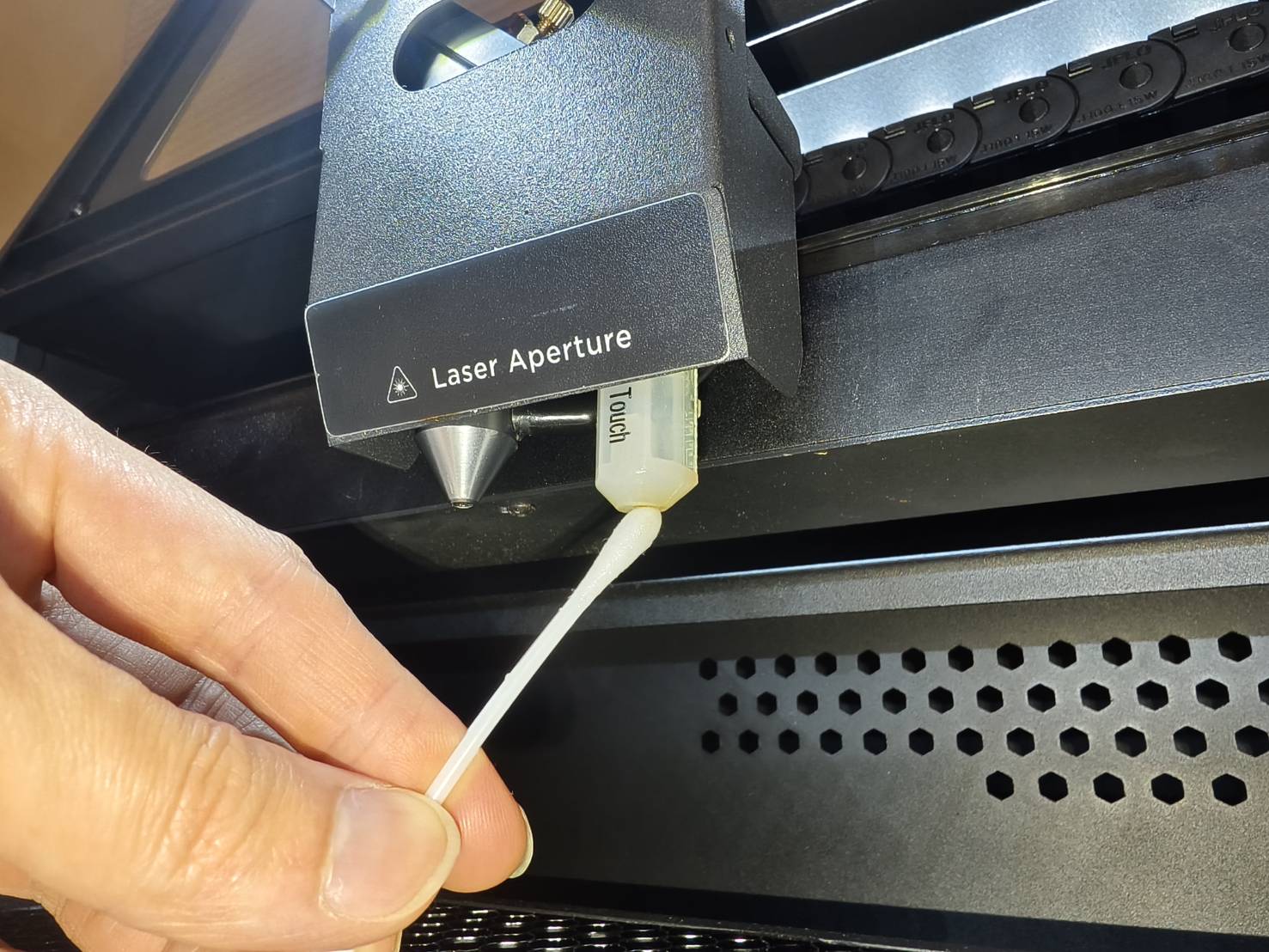

Bruk en bomullspinne med alkohol for å rengjøre tuppen av autofokusmodulen.
Etter rengjøring, prøv å slå maskinen av og på for å se om proben spretter ut.



Bestem testresultatet og neste handling som skal utføres.

  • Nei, proben spretter ikke ut i det hele tatt>> Trinn C1.4





Trinn C1.4

Koble til følgende kabler på nytt. Etter det, sjekk om proben spretter opp når du slår på maskinen.

  • 6-pinnskabelen på plotterkortet. (Bakdekselet må fjernes med en T8-skrutrekker.)(Se diagram hvis PCB-kortet ditt ikke er det samme som på bildet.)



  • 6-pinnskabelen på kamera-LED-kortet på laserhodet.
    (Skjoldet til laserhodet må fjernes med en T8-skrutrekker.)

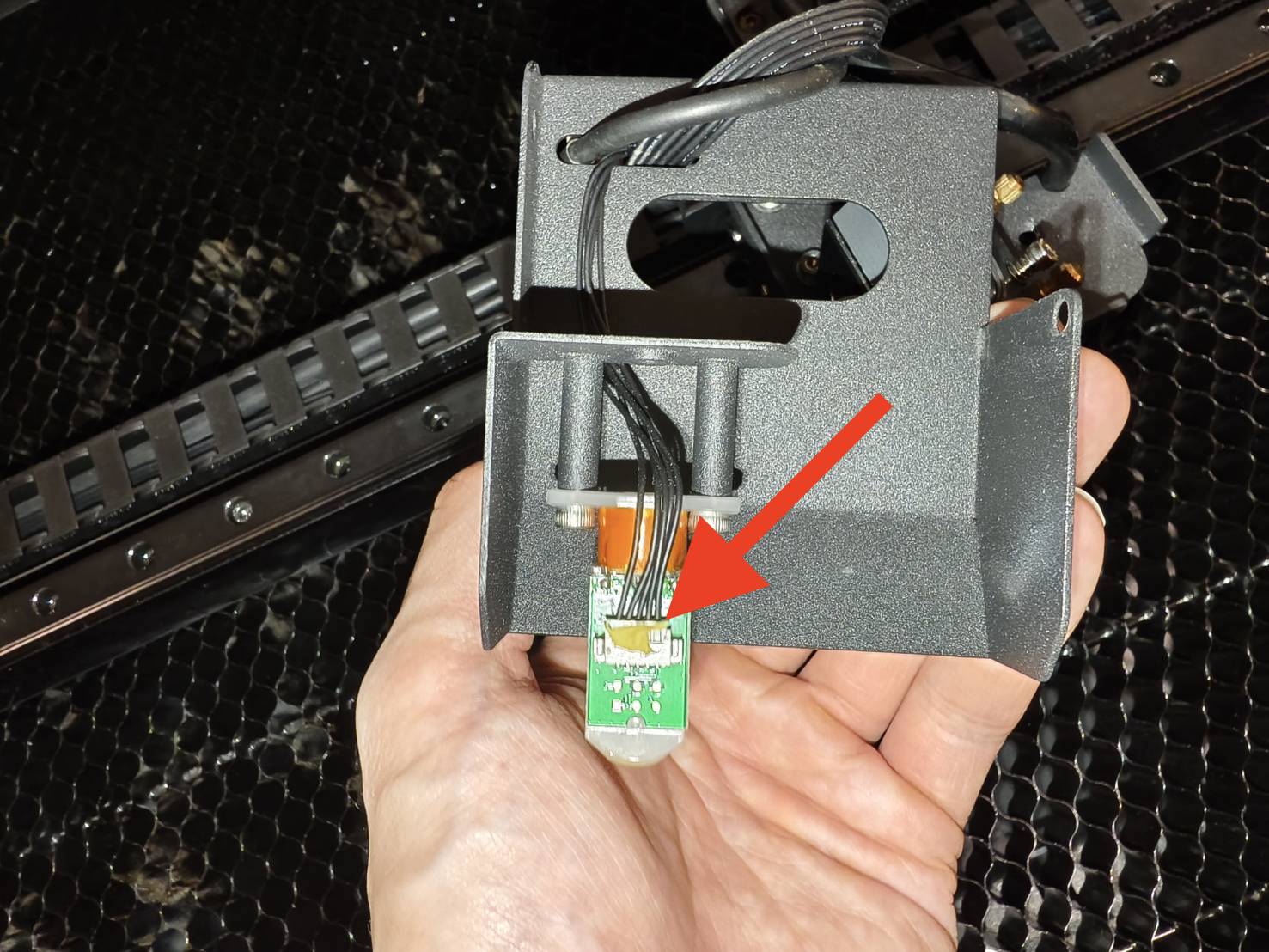

  • 5-pinners kabelen på kamera-LED-kortet og autofokusmodulen.

Bestem testresultatet og neste handling som skal utføres.

  • Nei, proben spretter ikke ut i det hele tatt>> Trinn C1.5





Trinn C1.5

Flash SD-kortet på nytt og se om proben spretter ut når du slår på maskinen.
Refererer til artikkelen, 5-24 HEXA - Reflashing SD Card.



Bestem testresultatet og neste handling som skal utføres.

  • Nei, proben spretter ikke ut i det hele tatt >> Kontakt kundeservice
    • Mulig årsak:
      1. Autofokusmodulen er defekt
      2. 5-pinners kabelen til autofokusmodulen er defekt
      3. HX kamera-LED og flammesensorkortet er defekt (mindre sannsynlig)
      4. 6-pinnskabelen til flammesensorkortet er defekt (mindre sannsynlig)
      5. Plotterkortet er defekt (mindre sannsynlig)
      6. Hovedkortet er defekt (mindre sannsynlig)



Trinn C2

Plasser et materiale i arbeidsområdet og dobbelttrykk på "AF"-knappen for å se om autofokus fungerer og om probens form er normal.

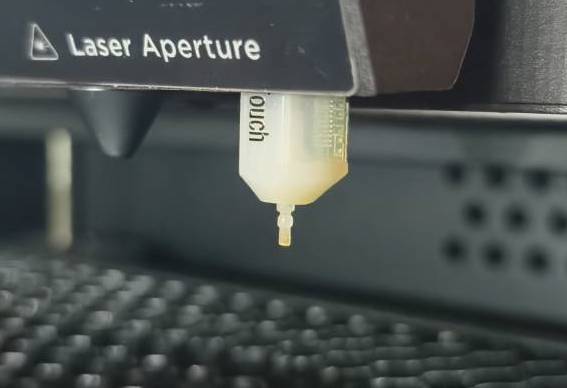

Sjekk formen - Godt eksempel

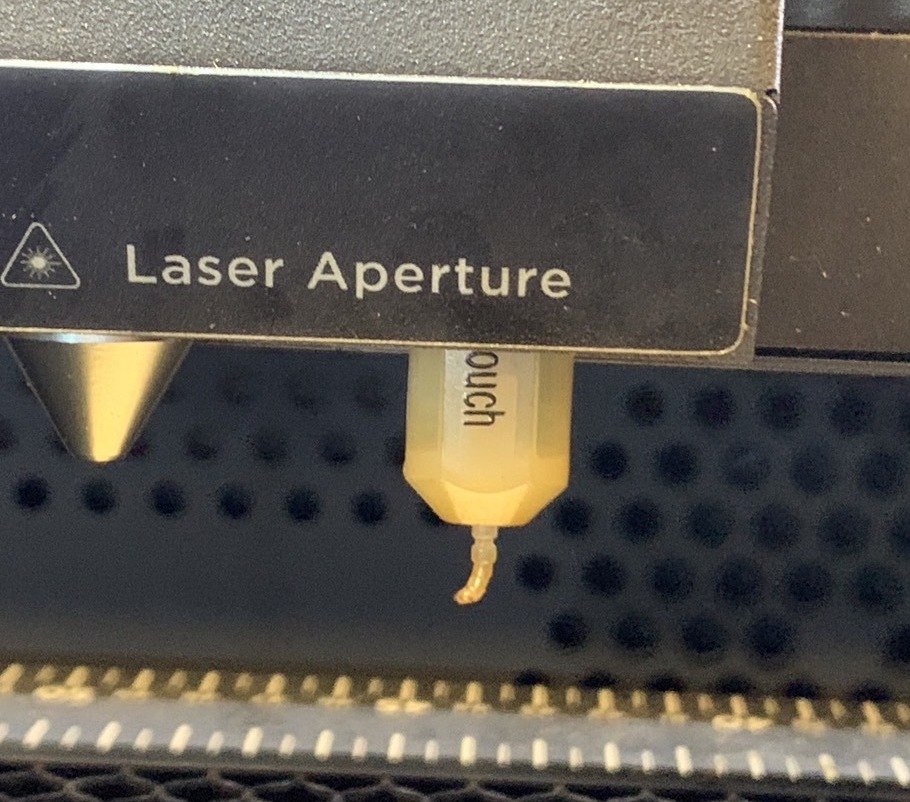

Sjekk formen - Dårlig eksempel



Bestem testresultatet og neste handling som skal utføres.

  • Formen og funksjonen er normal >> Problem løst
  • Proben ser vridd ut >> Kontakt kundestøtte
    • Mulig årsak:
      1. Autofokusmodulen er defekt og må byttes ut.
  • Autofokus har fortsatt et problem >> Trinn C3



Trinn C3

Koble til følgende kabler på nytt. Etter det, sjekk om problemet vedvarer.

  • 6-pinnskabelen på plotterkortet. (Bakdekselet må fjernes med en T8-skrutrekker.)(Se diagram hvis PCB-kortet ditt ikke er det samme som på bildet.)



  • 6-pinnskabelen på kamera-LED-kortet på laserhodet.
    (Skjoldet til laserhodet må fjernes med en T8-skrutrekker.)



  • 5-pinners kabelen på kamera-LED-kortet og autofokusmodulen.



Bestem testresultatet og neste handling som skal utføres.

  • Funksjonen fungerer >> Problem løst
  • Autofokus har fortsatt et problem >> Kontakt kundestøtte
    • Mulig årsak:
      1. Autofokusmodulen er defekt
      2. 5-pinners kabelen til autofokusmodulen er defekt
      3. HX kamera-LED og flammesensorkortet er defekt (mindre sannsynlig)
      4. 6-pinnskabelen til flammesensorkortet er defekt (mindre sannsynlig)
      5. Plotterkortet er defekt (mindre sannsynlig)
      6. Hovedkortet er defekt (mindre sannsynlig)



Kontakt kundestøtte

  • Vennligst følg instruksjonene i lenken nedenfor for å rapportere et problem til din lokale forhandler eller FLUX-support på riktig måte. [Kontakt kundeservice]

*Informasjonen som samles inn, for eksempel bilder eller videoer som viser problemet med maskinen din i denne artikkelen, vil være nødvendig å dele med forhandleren eller FLUX-support.
