#913 Unormal luftstrømdeteksjon

FLUX Support Team
  • Oppdatert



Mulige årsaker:

  1. Systemet feiler (Oppdater fastvaren på nytt, tilbakestill til fabrikk, eller reflash SD-kort.)
  2. Luftslangen er bøyd eller skadet.
  3. Den gjennomsiktige 3-veis slangen (T-ledd) på sensoren er bøyd eller skadet.
  4. Hovedkortet/MB/motherboard fungerer ikke som det skal.
  5. Luftpumpen er for svak.
  6. Luftpumpen er for sterk. (Mindre sannsynlig)



Trinn 1

Test om det blåser luft ut av laserdysen.

  • Gå inn i vedlikeholdsmodus på panelet og aktiver luftpumpen.
  • Bruk hånden din eller et papir for å teste om det blåser luft ut av laserdysen.



Bestem testresultatet og neste handling som skal utføres.

  • Ja, det blåser luft ut >> Trinn 2



Trinn 1.1

Fjern sidedekselet for å sjekke eller koble til de to luftpumpepinnene og luftslangen som er koblet til toppen av luftpumpen.

  • Slå av maskinen. Fjern sidedekselet ved å skru ut disse T8-skruene og koble fra de to USB-forlengelsene. (Se diagram hvis PCB-kortet ditt ikke er det samme som på bildet.)

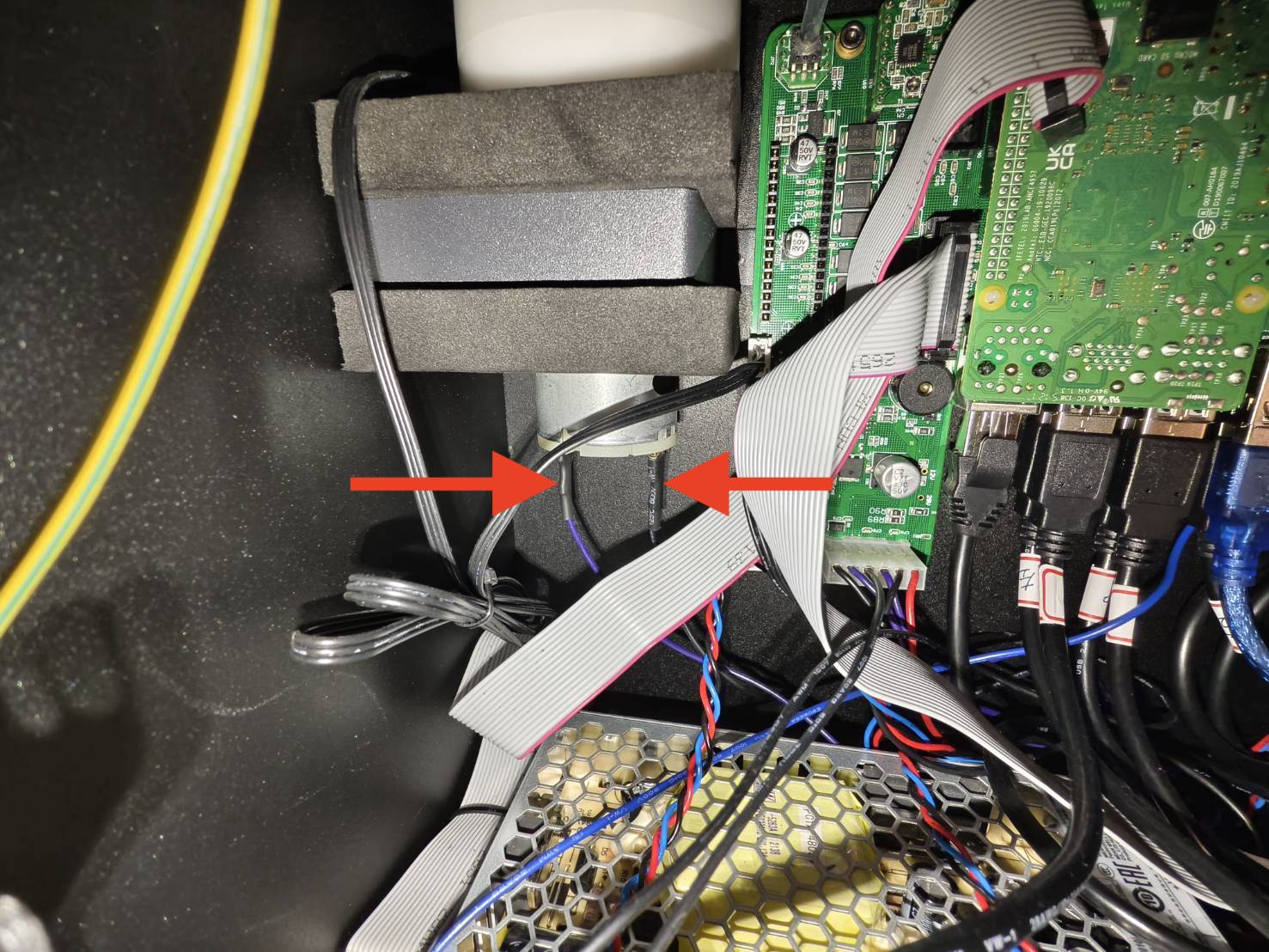

  • Sjekk eller koble til de to luftpumpepinnene.

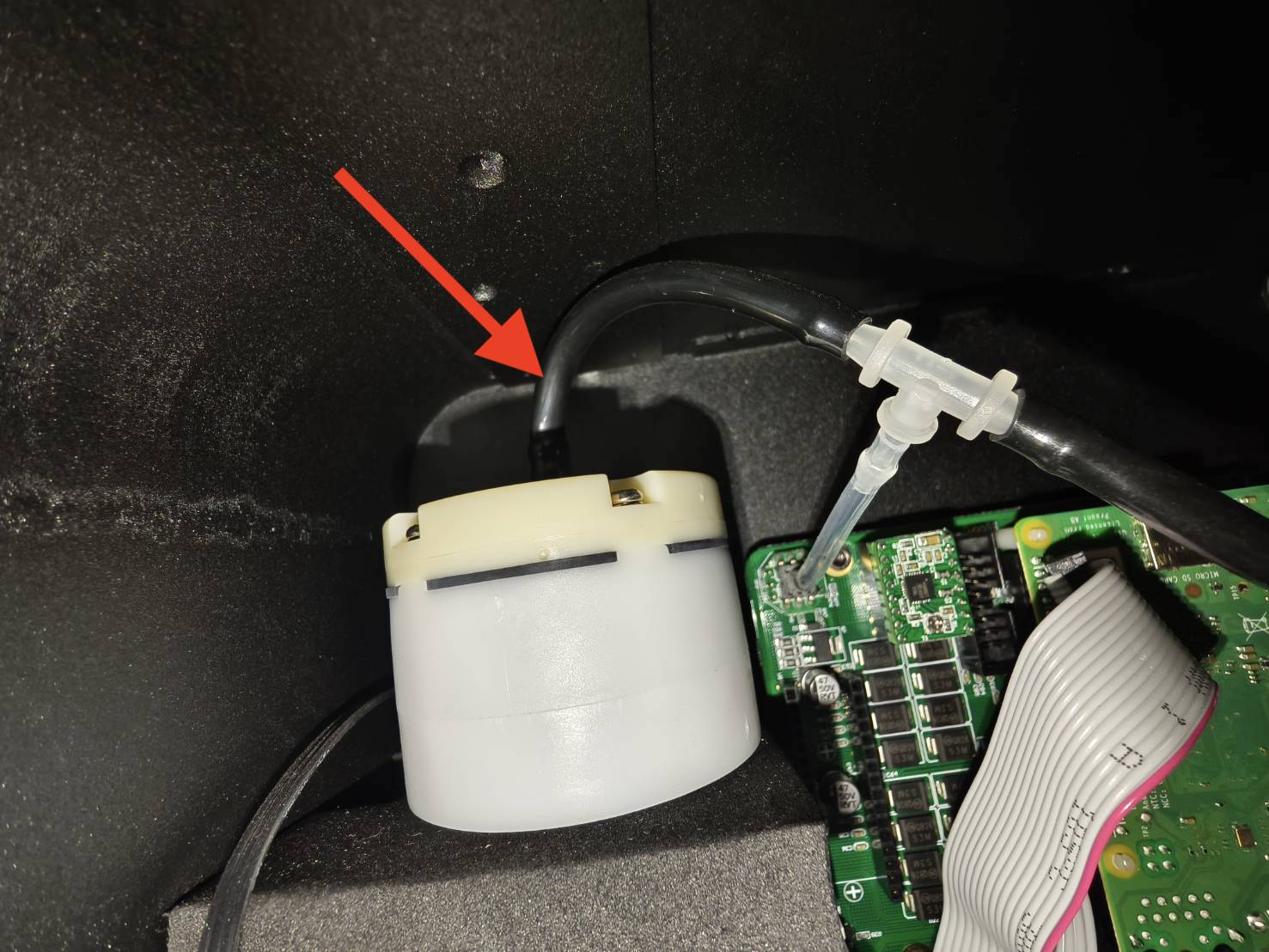

  • Sjekk luftslangen på luftpumpen.

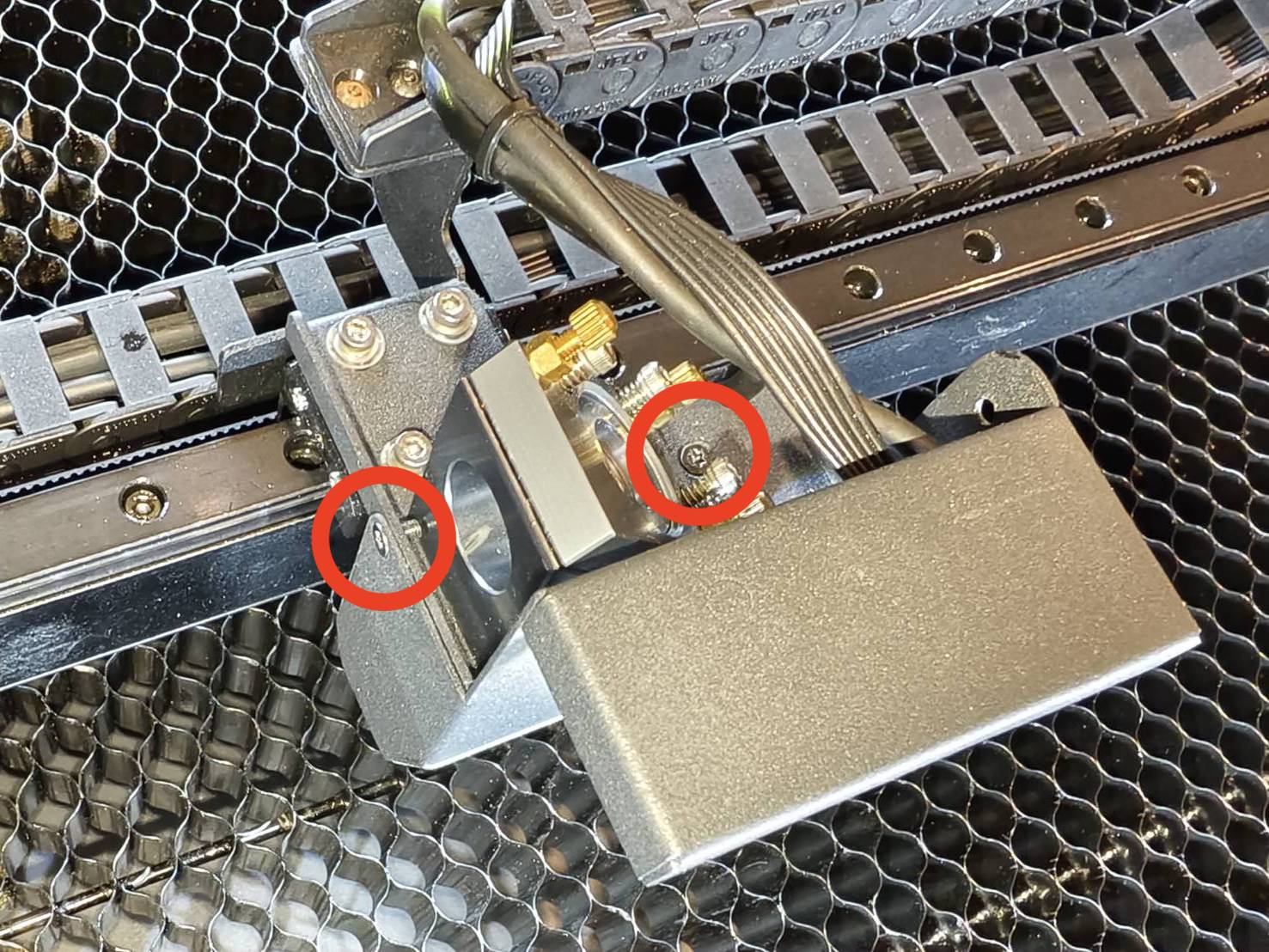

  • Sjekk luftslangen på laserdysen. (Skjoldet må fjernes.)




  • Slå på maskinen og aktiver luftpumpen for å teste om det blåser luft ut av laserdysen.


Bestem testresultatet og neste handling som skal utføres.

  • Ja, det blåser luft ut >> Trinn 2



Trinn 1.2

Tilbakestill maskinen til fabrikken og test om det blåser luft ut fra laserdysen.

5-30 Tilbakestill til fabrikk



Bestem testresultatet og neste handling som skal utføres.

  • Ja, det blåser luft ut >> Trinn 2



Trinn 1.3

Reflash SD-kortet og test om det blåser luft ut fra laserdysen.

5-24 HEXA - Reflashing SD-kort



Bestem testresultatet og neste handling som skal utføres.

  • Nei, det blåser ikke luft ut >> Kontakt kundesupport
    • Mulig årsak:
      1. Luftpumpen er defekt og må byttes ut
      2. Hovedkortet er defekt og må byttes ut



Trinn 1.4

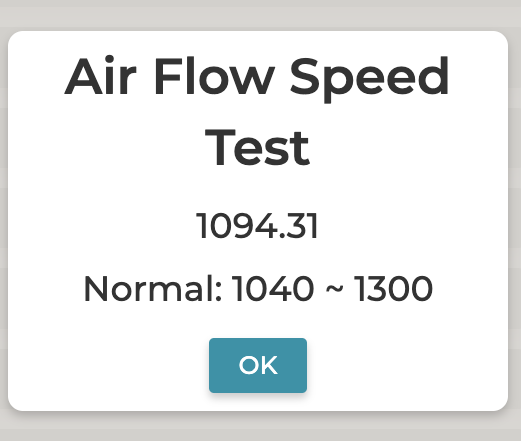

Aktiver luftstrømsverdien på panelet og flytt laserhodet rundt arbeidsområdet for å se om verdien endres mens du flytter laserhodet.



Bestem testresultatet og neste handling som skal utføres.

  • Verdien er alltid innenfor normalområdet >> Trinn 1.5
  • Verdien er alltid mindre enn Min. verdi>> Trinn 3
  • Verdien er alltid større enn Maks. område >> Trinn 4
  • Verdien endres innenfor normal og Maks. verdi >> Trinn 4



Trinn 1.5

Kjør en oppgave og se om feilen dukker opp.

Screenshot 2024-05-31 at 3.16.46 PM.png



Bestem testresultatet og neste handling som skal utføres.

  • Nei, feilen dukker ikke opp >> Problem løst
    • Mulig årsak:
      1. Systemet mislyktes
  • Ja, feilen dukker fortsatt opp >> Kontakt kundesupport
    • Mulig årsak:
    • Hovedkortet er defekt og må byttes ut



Trinn 2

Aktiver luftstrømsverdien på panelet og flytt laserhodet rundt arbeidsområdet for å se om verdien endres mens du flytter laserhodet.



Bestem testresultatet og neste handling som skal utføres.

  • Verdien er alltid innenfor normalområdet >> Trinn 2.1
  • Verdien er alltid mindre enn Min. verdi>> Trinn 3
  • Verdien er alltid større enn Maks. område >> Trinn 4
  • Verdien endres innenfor normal og Maks. verdi >> Trinn 4



Trinn 2.1

Kjør en oppgave og se om feilen dukker opp.

Screenshot 2024-05-31 at 3.16.46 PM.png



Bestem testresultatet og neste handling som skal utføres.

  • Nei, feilen dukker ikke opp >> Maskinen har ingen problemer
  • Ja, feilen dukker fortsatt opp >> Trinn 2.2



Trinn 2.2

Koble til den gjennomsiktige 3-veis slangen (T-ledd) på nytt. Kjør en oppgave og se om feilen dukker opp.

  • Slå av maskinen. Fjern sidedekselet ved å skru ut disse T8-skruene og koble fra de to USB-forlengelsene. (Se diagram hvis PCB-kortet ditt ikke er det samme som på bildet.)



  • Koble til den gjennomsiktige 3-veis slangen (T-ledd) på nytt.



  • Kjør en oppgave og se om feilen dukker opp.

    Screenshot 2024-05-31 at 3.16.46 PM.png



Bestem testresultatet og neste handling som skal utføres.

  • Nei, feilen dukker ikke opp >> Problem løst
    • Mulig årsak:
      1. Tilkoblingen av den gjennomsiktige 3-veis slangen (T-ledd) var dårlig
  • Ja, feilen dukker fortsatt opp >> Trinn 2.3



Trinn 2.3

Flash SD-kortet på nytt og kjør en oppgave for å se om feilen dukker opp.

5-24 HEXA - Reflashing SD-kort



Bestem testresultatet og neste handling som skal utføres.

  • Nei, feilen dukker ikke opp >> Problem løst
    • Mulig årsak:
      1. Systemet mislyktes
  • Ja, feilen dukker fortsatt opp >> Kontakt kundesupport
    • Mulig årsak:
      1. Hovedkortet er defekt og må byttes ut



Trinn 3

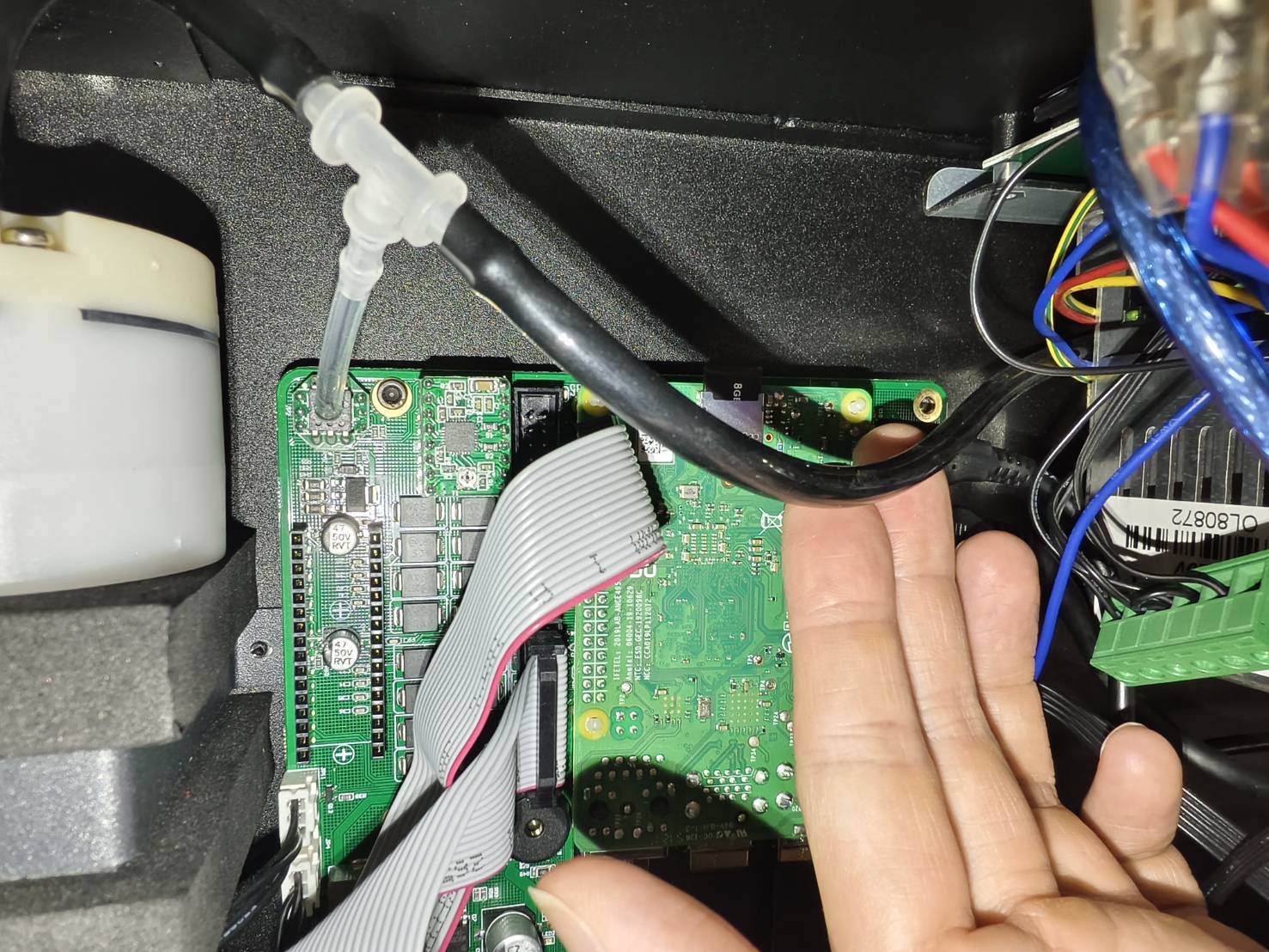

Koble til den gjennomsiktige 3-veis slangen (T-ledd) på nytt og sjekk luftstrømsverdien.

  • Slå av maskinen. Fjern sidedekselet ved å skru ut disse T8-skruene og koble fra de to USB-forlengelsene. (Se diagram hvis PCB-kortet ditt ikke er det samme som på bildet.)



  • Koble til den gjennomsiktige 3-veis slangen (T-ledd) på nytt.



  • Flytt laserhodet rundt og sjekk luftstrømsverdien.



Bestem testresultatet og neste handling som skal utføres.

  • Verdien er alltid innenfor normalområdet >> Trinn 3.3
  • Verdien er alltid mindre enn Min. verdi>> Trinn 3.1
  • Verdien er alltid større enn Maks. område >> Trinn 4
  • Verdien endres innenfor normal og Maks. verdi >> Trinn 4



Trinn 3.1

Sjekk om det er noen lekkasje eller skade på luftslangen og den gjennomsiktige 3-veis slangen.

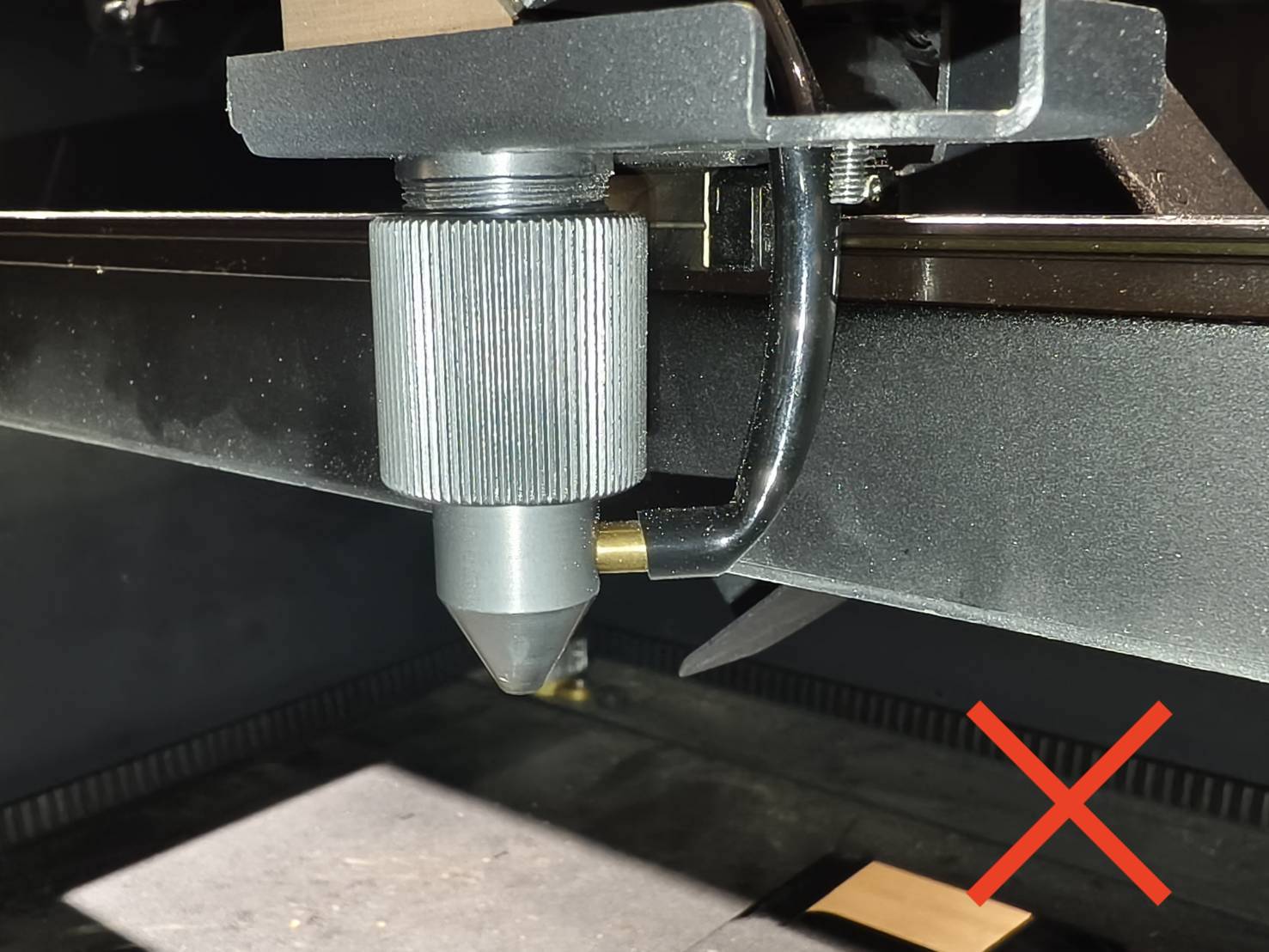

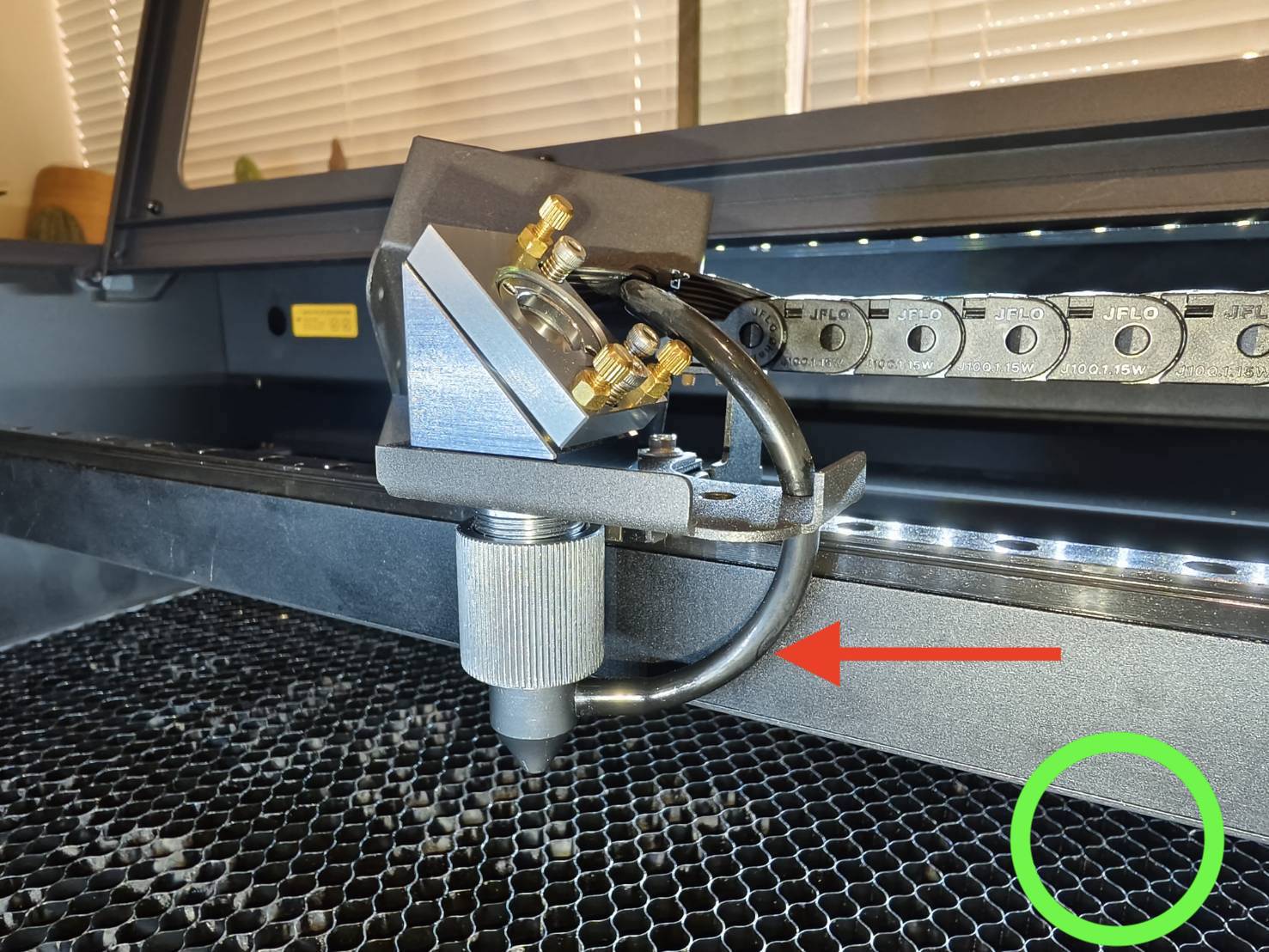

  • Sjekk luftslangen på laserdysen. (Skjoldet må fjernes.)


  • Sjekk luftslangen på luftpumpen.

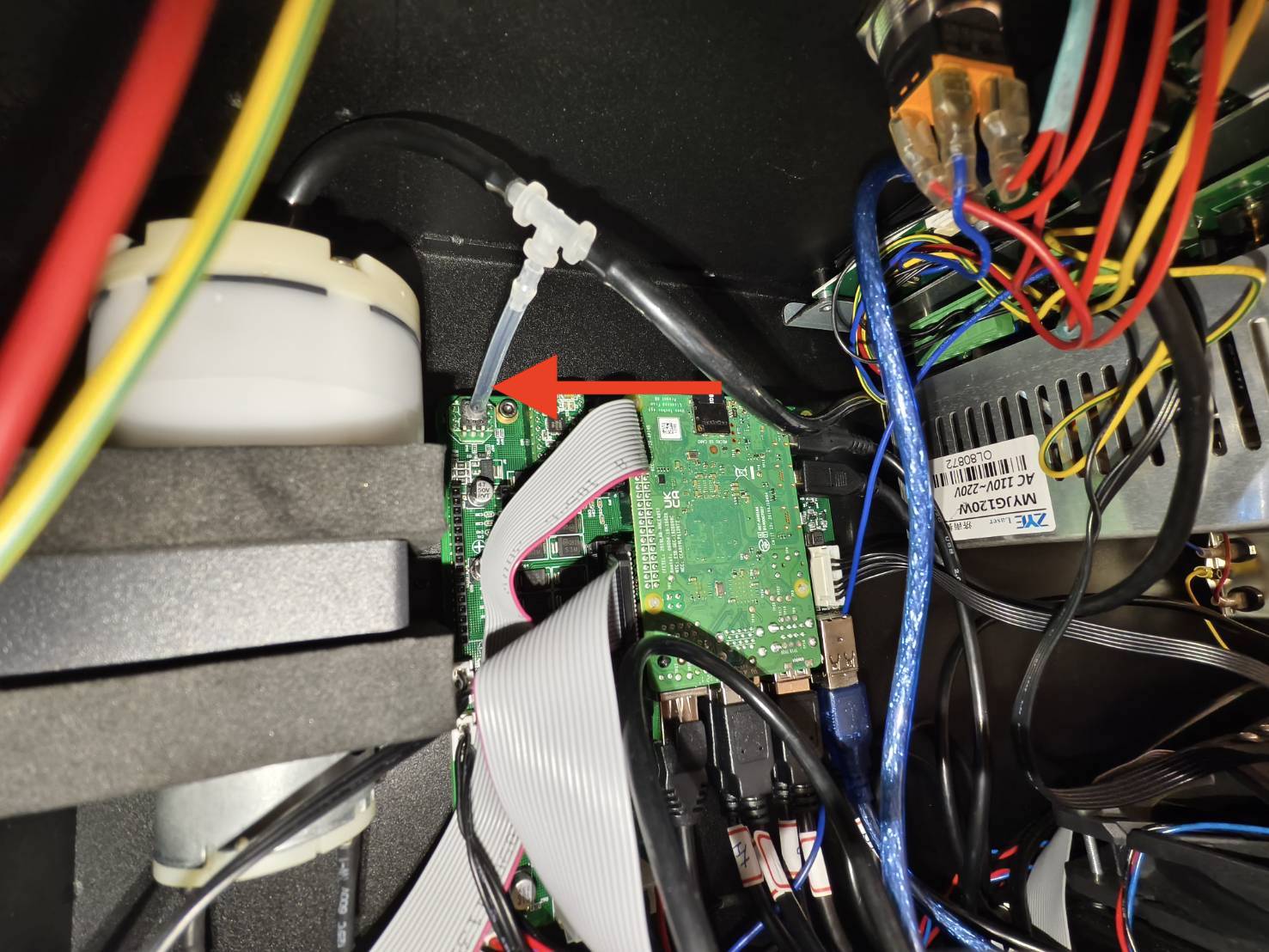

  • Sjekk den gjennomsiktige 3-veis slangen.



  • Sjekk andre deler av luftslangens bane.

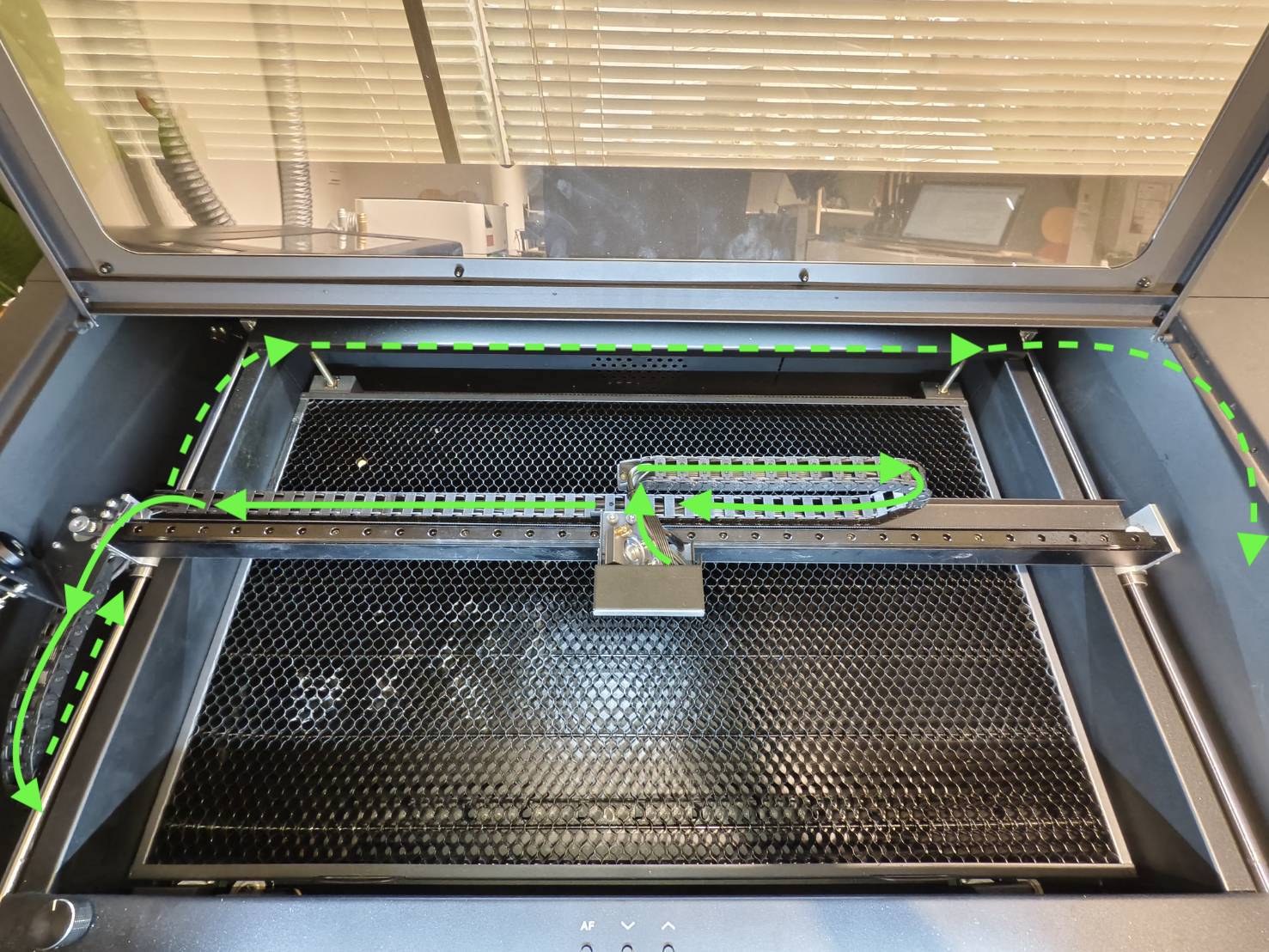

    Oversikt over luftslangens plassering

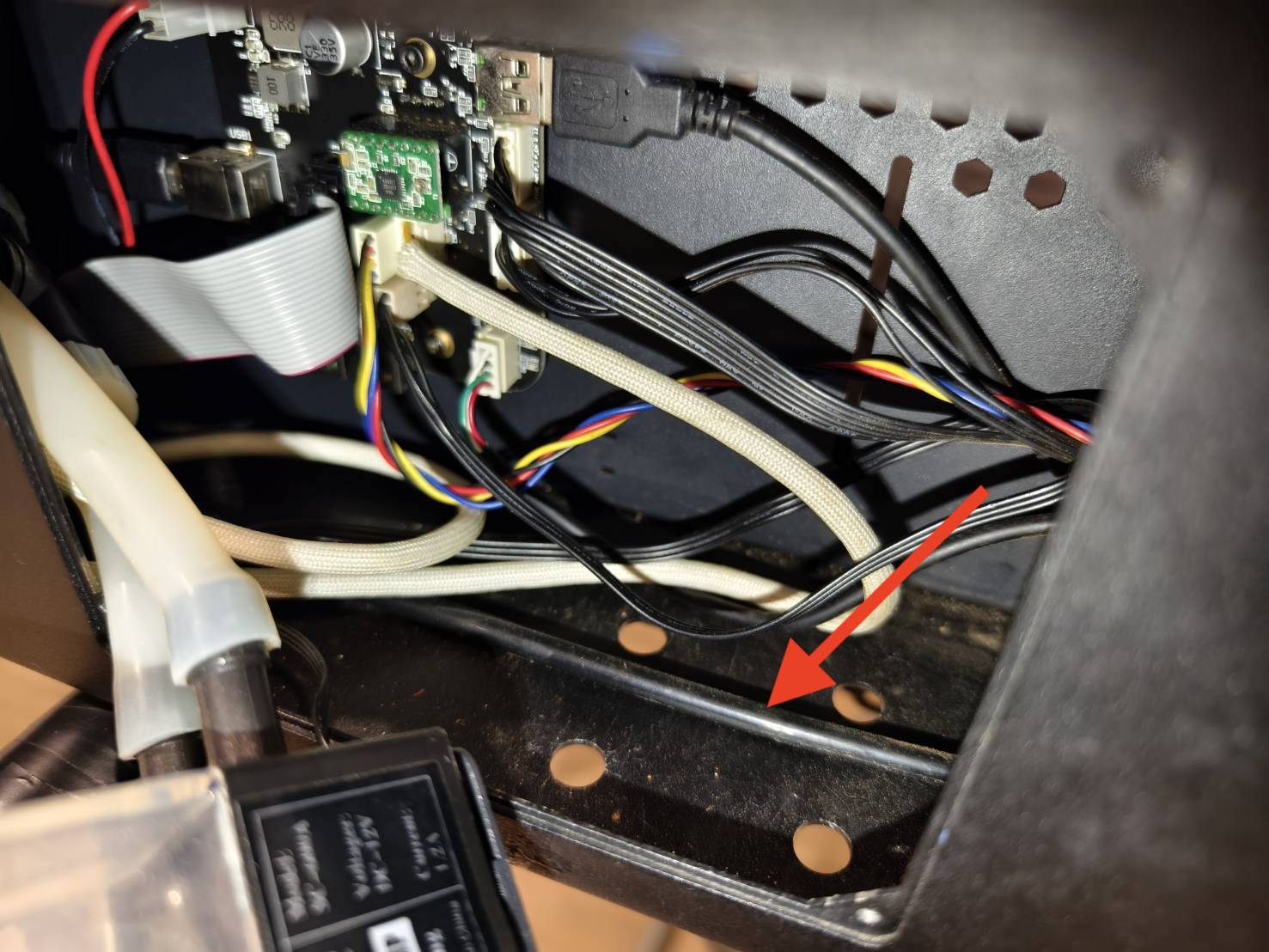

    Baksiden av maskinen kan sjekke en del av luftslangen

    Ved luftpumpesiden kan en del av luftslangen sjekkes



Bestem testresultatet og neste handling som skal utføres.

  • Luftslangen og den gjennomsiktige 3-veis slangen er i god stand >> Trinn 3.2
  • Luftslangen eller den gjennomsiktige 3-veis slangen er i dårlig stand >> Kontakt kundesupport
    • Mulig årsak:
      1. Luftslangen er defekt og må byttes ut
      2. Den gjennomsiktige 3-veis slangen er defekt og må byttes ut



Trinn 3.2

Flash SD-kortet på nytt og se om luftstrømsverdien blir normal.

5-24 HEXA - Reflashing SD-kort



Bestem testresultatet og neste handling som skal utføres.

  • Verdien er alltid innenfor normalområdet >> Trinn 3.3
  • Verdien er alltid mindre enn Min. verdi >> Kontakt kundesupport
    • Mulig årsak:
      1. Luftpumpen er defekt og må byttes ut
      2. Hovedkortet er defekt og må byttes ut
      3. Den gjennomsiktige 3-veis slangen er defekt og må byttes ut
  • Verdien er alltid større enn Maks. område >> Trinn 4
  • Verdien endres innenfor normal og Maks. verdi >> Trinn 4



Trinn 3.3

Kjør en oppgave og se om feilen dukker opp.

Screenshot 2024-05-31 at 3.16.46 PM.png



Bestem testresultatet og neste handling som skal utføres.

  • Nei, feilen dukker ikke opp >> Problem løst
    • Mulig årsak:
      1. Systemfeil
      2. Tilkoblingen av den gjennomsiktige 3-veis slangen (T-ledd) var dårlig
  • Ja, feilen dukker fortsatt opp >> Kontakt kundesupport
    • Mulig årsak:
      1. Hovedkortet er defekt og må byttes ut



Trinn 4

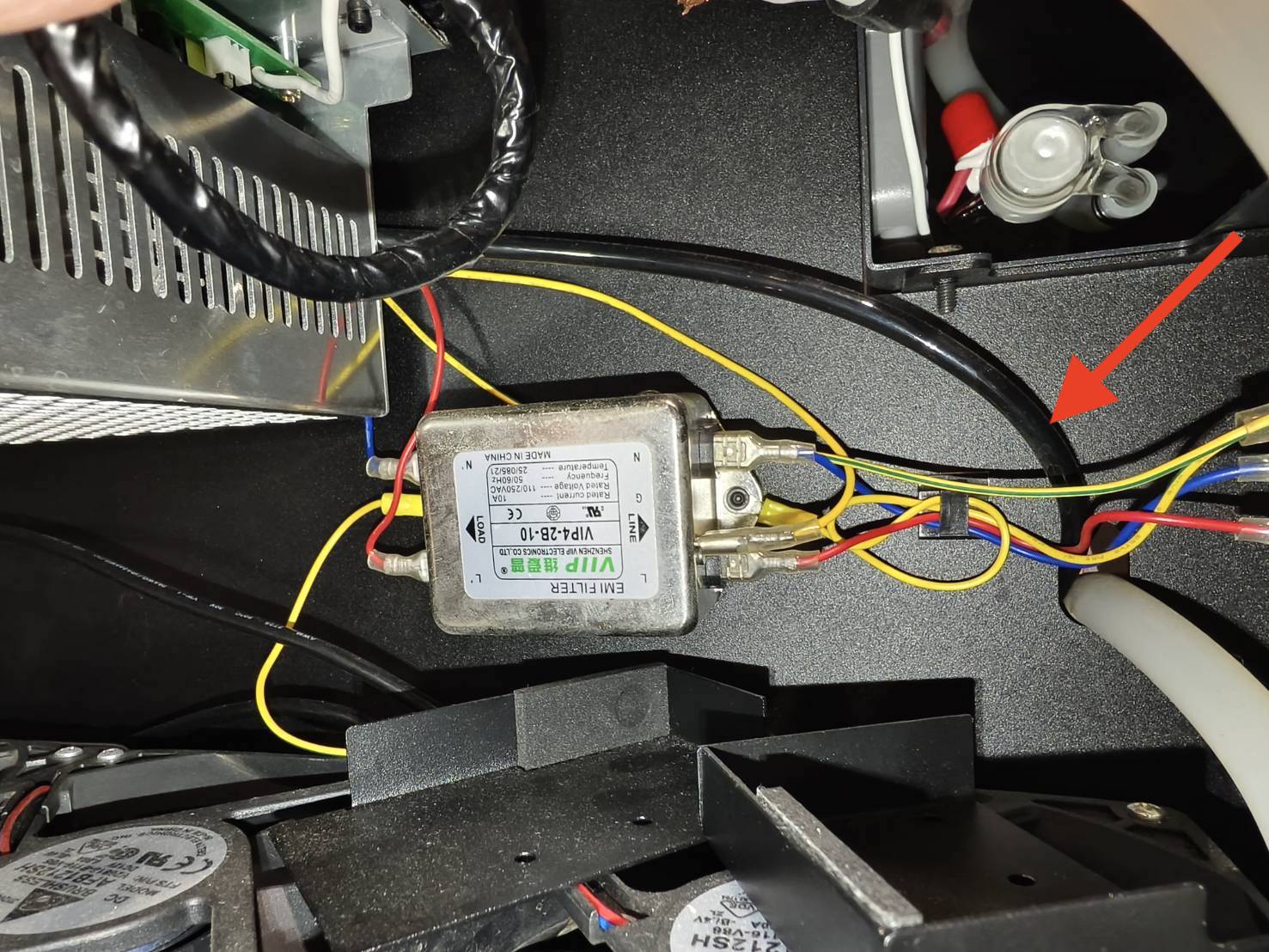

Åpne sidedekselet og sjekk den svarte luftslangen for å se om den er bøyd et sted.

  • Slå av maskinen. Fjern sidedekselet ved å skru ut disse T8-skruene og koble fra de to USB-forlengelsene. (Se diagram hvis PCB-kortet ditt ikke er det samme som på bildet.)



  • Sjekk om luftslangen er bøyd et sted.



Bestem testresultatet og neste handling som skal utføres.

  • Luftslangen er ikke bøyd >> Trinn 5



Trinn 4.1

Prøv å rette ut den bøyde delen av luftslangen og test luftstrømsverdien.
Ikke kutt den. Hensikten her er bare å påføre kraft for å rette ut slangen.



Bestem testresultatet og neste handling som skal utføres.

  • Luftslangen kan ikke rettes ut >> Kontakt kundesupport
    • Mulig årsak:
      1. Luftslangen er skadet og må byttes ut.
  • Verdien er alltid innenfor normalområdet >> Trinn 4.2
  • Verdien er alltid mindre enn Min. verdi >> Trinn 3
  • Verdien er alltid større enn Maks. område >> Kontakt kundesupport
    • Mulig årsak:
      1. Luftslangen er skadet og må byttes ut.
  • Verdien endres innenfor normal og Maks. verdi >> Kontakt kundesupport
    • Mulig årsak:
      1. Luftslangen er skadet og må byttes ut.



Trinn 4.2

Kjør en oppgave og se om feilen dukker opp.

Screenshot 2024-05-31 at 3.16.46 PM.png



Bestem testresultatet og neste handling som skal utføres.

  • Nei, feilen dukker ikke opp >> Problem løst
    • Mulig årsak:
      1. Luftslangen var bøyd, men kan rettes ut og fikses
  • Ja, feilen dukker fortsatt opp >> Trinn 4.3



Trinn 4.3

Flash SD-kortet på nytt og kjør en oppgave for å se om feilen dukker opp.

5-24 HEXA - Reflashing SD-kort



Bestem testresultatet og neste handling som skal utføres.

  • Nei, feilen dukker ikke opp >> Problem løst
    • Mulig årsak:
      1. Systemet mislyktes
  • Ja, feilen dukker fortsatt opp >> Kontakt kundesupport
    • Mulig årsak:
      1. Hovedkortet er defekt og må byttes ut



Trinn 5

Flash SD-kortet på nytt og sjekk luftstrømsverdien.

5-24 HEXA - Reflashing SD-kort



Bestem testresultatet og neste handling som skal utføres.

  • Verdien er alltid innenfor normalområdet >> Trinn 3.3
  • Verdien er alltid mindre enn Min. verdi >> Trinn 3
  • Verdien er alltid større enn Maks. område >> Trinn 5.1
  • Verdien endres innenfor normal og Maks. verdi >> Trinn 5.1



Trinn 5.1

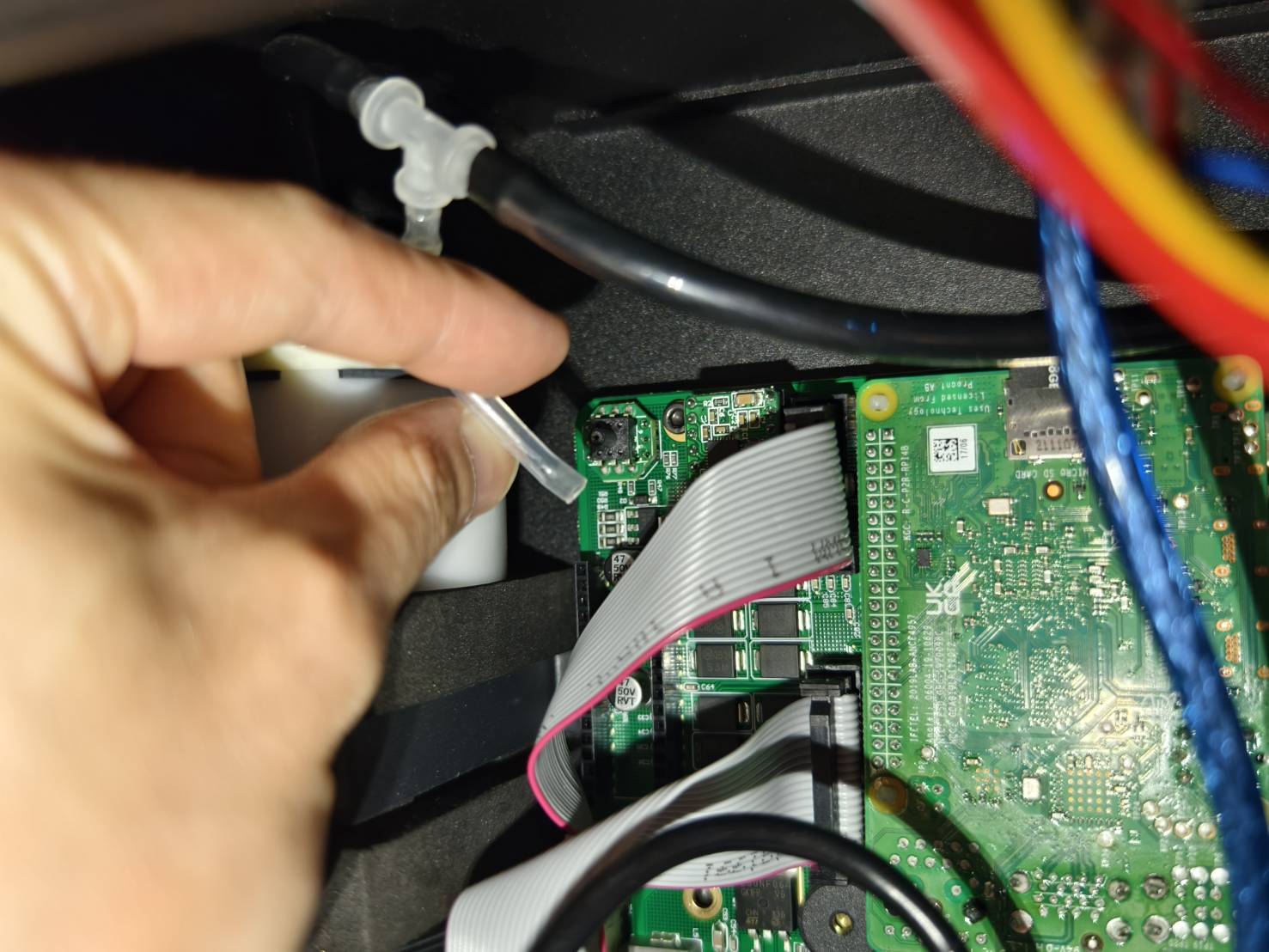

Koble fra den gjennomsiktige 3-veis slangen fra hovedkortet og se om verdien synker.



Bestem testresultatet og neste handling som skal utføres.

  • Verdien synker og forblir under normalområdet >> Kontakt kundesupport
    • Luftpumpen er defekt og må byttes ut
    • Luftslangen er bøyd et sted og kan ikke ses
    • Hovedkortet er defekt og må byttes ut (Mindre sannsynlig)
    • Den gjennomsiktige 3-veis slangen er defekt og må byttes ut (Mindre sannsynlig)
  • Verdien endres innenfor det normale og det unormale området >> Kontakt kundesupport
    • Mulig årsak:
      1. Hovedkortet er defekt og må byttes ut
  1.



Kontakt kundesupport

  • Vennligst følg instruksjonene i lenken nedenfor for å rapportere et problem til din lokale forhandler eller FLUX-support på riktig måte. [Kontakt kundeservice]

*Informasjonen som samles inn, for eksempel bilder eller videoer som viser problemet med maskinen din i denne artikkelen, vil være nødvendig å dele med forhandleren eller FLUX-support.
