Dette kapittelet introduserer programvarefunksjonene og demonstrerer de 4 opprettingsteknikkene, inkludert Beam Studio-oppretting, importering av arbeidsfiler, sporing av bilder og masseproduksjon, og avslutter med formateringsinstruksjoner.
Tilgjengelig for Beam Studio 2.2+.

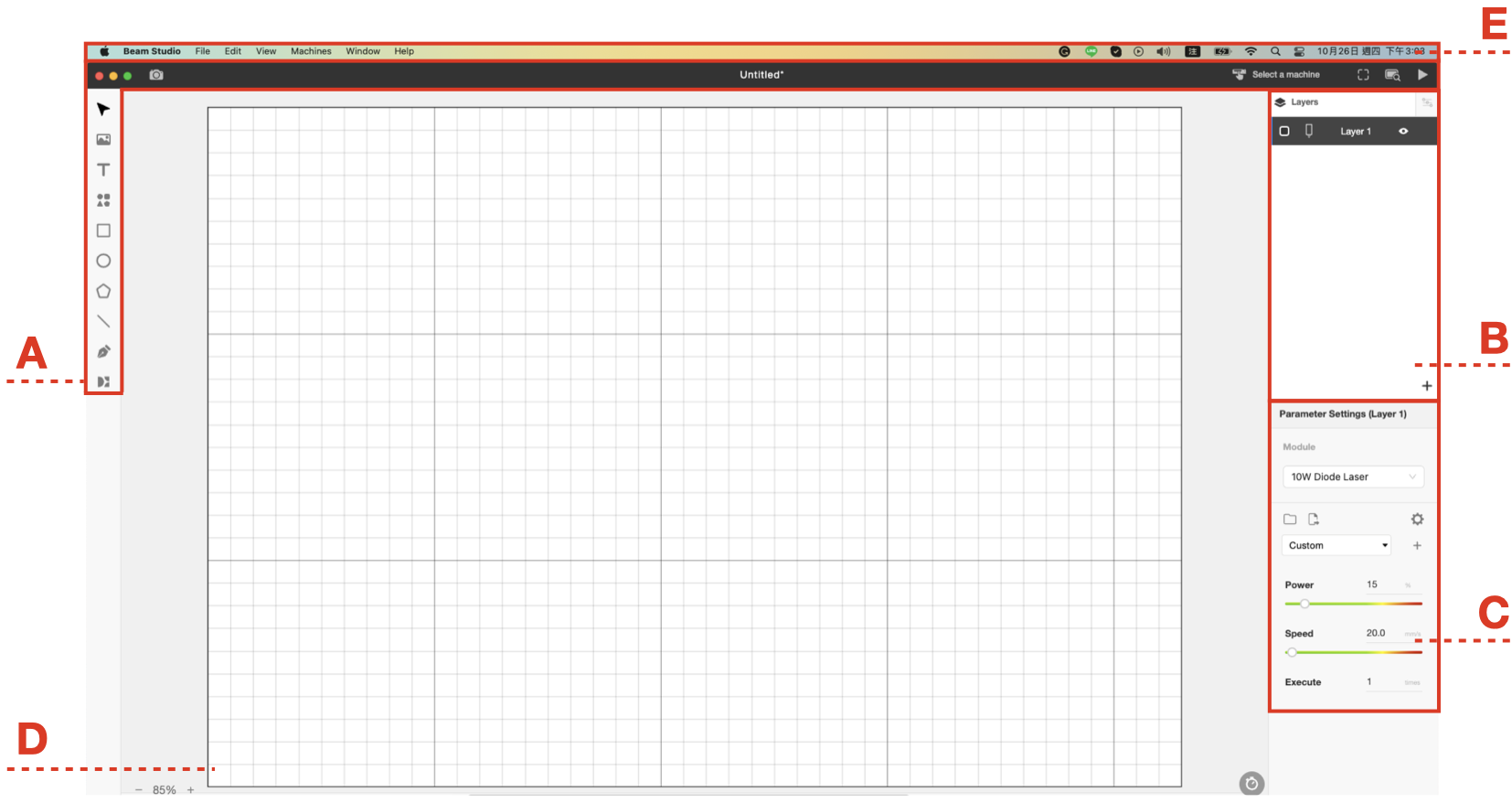

Programvaregrensesnittet kan deles inn i 5 seksjoner
A. Verktøylinje
B. Lag- og objektpaneler
C. Parameterinnstillinger
D. Arbeidsgrensesnitt
E. Meny
A. Verktøylinje
Venstre
| Ikon | Navn | Hurtigtast | Beskrivelse |
| Velg | V |
Velg spesifikke objekter. |
|
| Bilde | I |
Importerer JPG / PNG / SVG / DXF / AI / PDF-filer. Dra og slipp dem direkte inn i programvaren eller lim dem inn direkte fra nettleseren etter "Kopier bilde". |
|
| Tekst | T |
Legg til nye tekstobjekter. Når Infill ikke er på, er det bare et tekststrek, når det er på, vil teksten være solid. |
|
| Elementer |
Utvalgte utklipp. |
||
| Rektangel | M |
Tegn rektangler. Kan justere avrundede hjørneradius. |
|
|
|
Polygoner |
Tegn polygoner. Antall polygonhjørner kan økes eller reduseres ved å bruke "+" og "-" tastene mens du tegner. |
|
| Oval | L |
Tegn ellipser. |
|
| Linje | \ |
Tegn linjebaner. |
|
| Penn | P |
|
|
| QR-kode | Generer QR-kode | ||
| Boks Generator | Generer laserkutteboks | ||
| Designmarked | Åpne Designmarkedet (https://dmkt.io) | ||
| Kameraforhåndsvisning | Gå inn i kameraforhåndsvisningsmodus. |

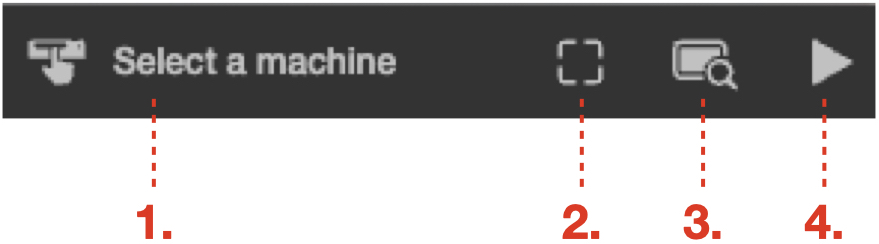

Topp
- Maskinvelger: Velg maskinen du vil koble til.
- Kjør forhåndsvisning av ramme: Forhåndsvis oppgavens arbeidsomfang (spesifikt for Ador).
- Baneforhåndsvisning: Se en simulering av arbeidsbanen før du sender oppgaven.
- Start oppgave: Send oppgaven til den valgte maskinen.
Kameraforhåndsvisningsmodus
| Ikon | Navn | Beskrivelse |
| Forhåndsvisning |
Velg et område for å forhåndsvise området av arbeidsmaterialene som skal skjæres eller graveres. |
|
| Spor bilde |
Skann og opprett et baneobjekt fra bildene i kameraforhåndsvisningen. |
|
| Tøm |
Slett bildene som er forhåndsvist av kameraet, men objektene fra Spor bilde vil ikke bli slettet. |
B. Lag- og objektpaneler
Lagpanel
- Oversikt: Lagpanelet viser en liste over alle lagene i prosjektet ditt.
- Legg til nye lag: Klikk på "+"-knappen for å legge til et nytt lag.
- Lagalternativer: Høyreklikk på et hvilket som helst lag for å få tilgang til flere alternativer.
Sjekk detaljene her: Lagkontroll.

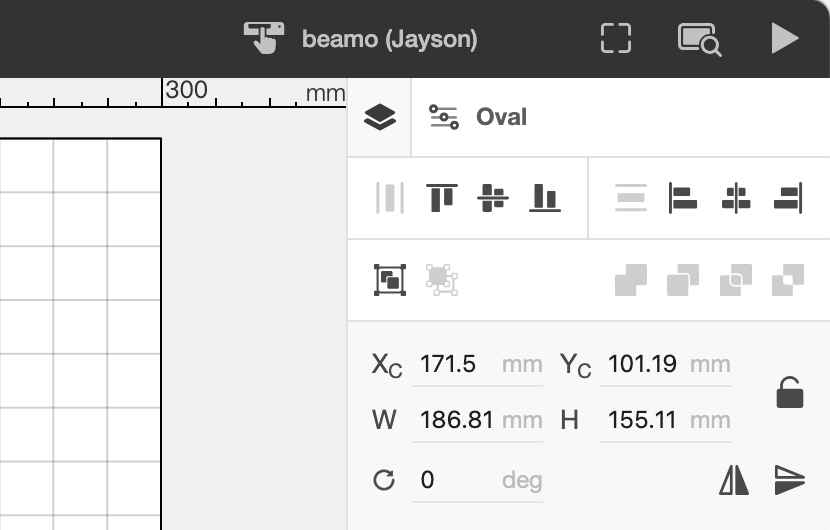

Objektpanel

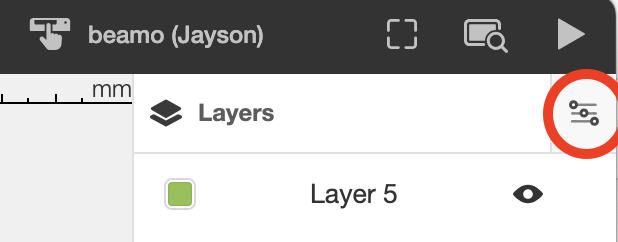

Klikk på ikonet her for å åpne objektpanelet.
Det er fem hovedtyper objekter du kan jobbe med:
- Bildeobjekt
- Tekstobjekt or Tekst på sti-objekt
- Sti-objekt
- Geometriobjekt: Inkluderer rektangler, ovaler, polygoner og linjer
- SVG-objekt: Importererte SVG-filer
Hver objekttype har spesifikke alternativer og handlinger. Detaljert informasjon for hver kan finnes i neste kapittel.
C. Parameterinnstillinger
Lagparametre
Prosentandelen av laserutgangseffekt.
Hastighet (mm/s):
Hastigheten som laserhodet beveger seg i, målt i millimeter per sekund.
Utfør (ganger)
Antall ganger et enkelt lag utføres for samme jobb.
Z-trinn (mm) (Tilgjengelig for FLUX ador, beamo og HEXA.)
Når du utfører flere kutt på samme bane for et enkelt lag (når "EXECUTE" er større enn 1), kan du angi synkende mengde av laserhodet for hvert kutt for å håndtere tykkere materialer.
Parameteralternativer
| Ikon | Navn | Beskrivelse |
| Importer |
Importerer alle graveringparametere lagret i en .json-fil til parameterlisten. |
|
| Eksporter |
Eksporter alle parametere som en enkelt .json-fil. |
|
| Administrer parametere |
Bla gjennom, rediger eller slett tilpassede parametere. |
|
| Legg til gjeldende parametere |
Gi navn til og lagre gjeldende parameter i parameterlisten. |
|
| Egendefinerte parametere |
Velg parametere fra rullegardinlisten. Foreslåtte parametere for vanlige materialer er tilgjengelige. |
Tips for bruk av parametere
- Siden materialer varierer, start med å bruke de innebygde parameterne for å observere graveringsresultater. Finjuster dem etter behov for å oppnå ønsket effekt.
- Det anbefales å sette effekten under 70 % i Beamo, Beambox og Beambox Pro for å forlenge levetiden til laserrøret. For Ador og HEXA har bruk av full effekt mindre innvirkning på laserforbruket.
- Juster parametere regelmessig for å ta hensyn til normal nedgang i laserrørets ytelse på grunn av bruk og tid.
D. Arbeidsgrensesnitt
Midten av vinduet er området for import av bilder eller tegning av objekter. Merk at objekter skal plasseres i området for å fortsette med oppgaven.
E. Meny
Ofte brukte funksjoner i hver fane introduseres her.
Beam Studio
- Om Beam Studio: Vis versjonen av Beam Studio.
- Innstillinger: Endre standardinnstillinger som språk, maskinens IP-adresse og tillegg.
Fil
- Åpne, Lagre, Lagre som: Åpne eller lagre filene.
- Eksempler: Bruk forskjellige eksempler, inkludert ulike filer og materialgraveringsprøver (forskjellige kombinasjoner av effekt og hastighet) for å bestemme de beste parameterne for nye materialer.
- Eksporter: Eksporter filer til flere formater, inkludert BVG, SVG, PNG, JPG og FLUX-oppgave. Detaljert informasjon om filformater er forklart i dette kapittelet.
Rediger
- Optimaliser: Optimaliser objektarrangementet for å gjøre mest effektiv bruk av graveringsmaterialet.
- Dokumentinnstillinger: Juster innstillinger som graveringsoppløsning, arbeidsområde (velg modellen) og tillegg.
- Tøm scene: Fjern alle objekter fra scenen
Vis
- Vis rutenett: Vis rutenett i arbeidsgrensesnittet.
- Bruk lagfarge: Vis lagfargene på objekter i det laget.
Maskiner
- Test nettverksinnstillinger: Sjekk kvaliteten på nettverkstilkoblingen mellom datamaskinen og målmaskinen.
- Kalibrer kamera: Kjør kamerakalibreringsprosessen for maskinene, for forskjellige tillegg.
- Oppdater fastvare: Last ned fastvaren fra det offisielle nettstedet, lagre den på datamaskinen din, og oppdater maskinens fastvare ved å velge fastvare-filen på datamaskinen din. Merk: Fastvareoppgraderingen tar noen minutter. Ikke slå av maskinen under prosessen.
Vindu
- Dette er standardmenyen for Mac-systemer. Vindus og Linux Ubuntu har ikke dette alternativet.
Hjelp
- Vis startveiledninger: Start programvaren på nytt fra begynnelsen av opplæringen.
- Feilrapport: Eksporter en feilrapport etter å ha støtt på en feil. Forsikre deg om at programvaren ikke er omorganisert eller slått av før du eksporterer feilrapporten. Kundeservice vil veilede deg gjennom eksport av feilrapportfilene for å feilsøke Beam Studio-feil.
- Feilsøkingsverktøy: Et grensesnitt for utviklere til å feilsøke programvareproblemer.
