3-2 Gravação de Curva

Materiais Compatíveis

Pode ser utilizado em materiais como madeira, acrílico fosco, tecido e outros materiais opacos e não reflexivos.

Materiais reflexivos e transparentes, como vidro e acrílico brilhante, podem resultar em foco inadequado devido à baixa visibilidade da luz vermelha, o que pode afetar os resultados da focalização.

Limitações da Gravação em Curva

1. Diferença de Altura do Objeto

• Ao usar uma lente com distância focal de 4mm, a diferença de altura do objeto deve ser menor que 1,8 cm.
• Ao utilizar uma lente com distância focal de 16mm, a diferença de altura do objeto deve ser inferior a 3 cm.

• Recomenda-se usar o modo de distância focal de 16mm para gravar objetos mais profundos. (Guia de troca da lente com distância focal de 16mm.)

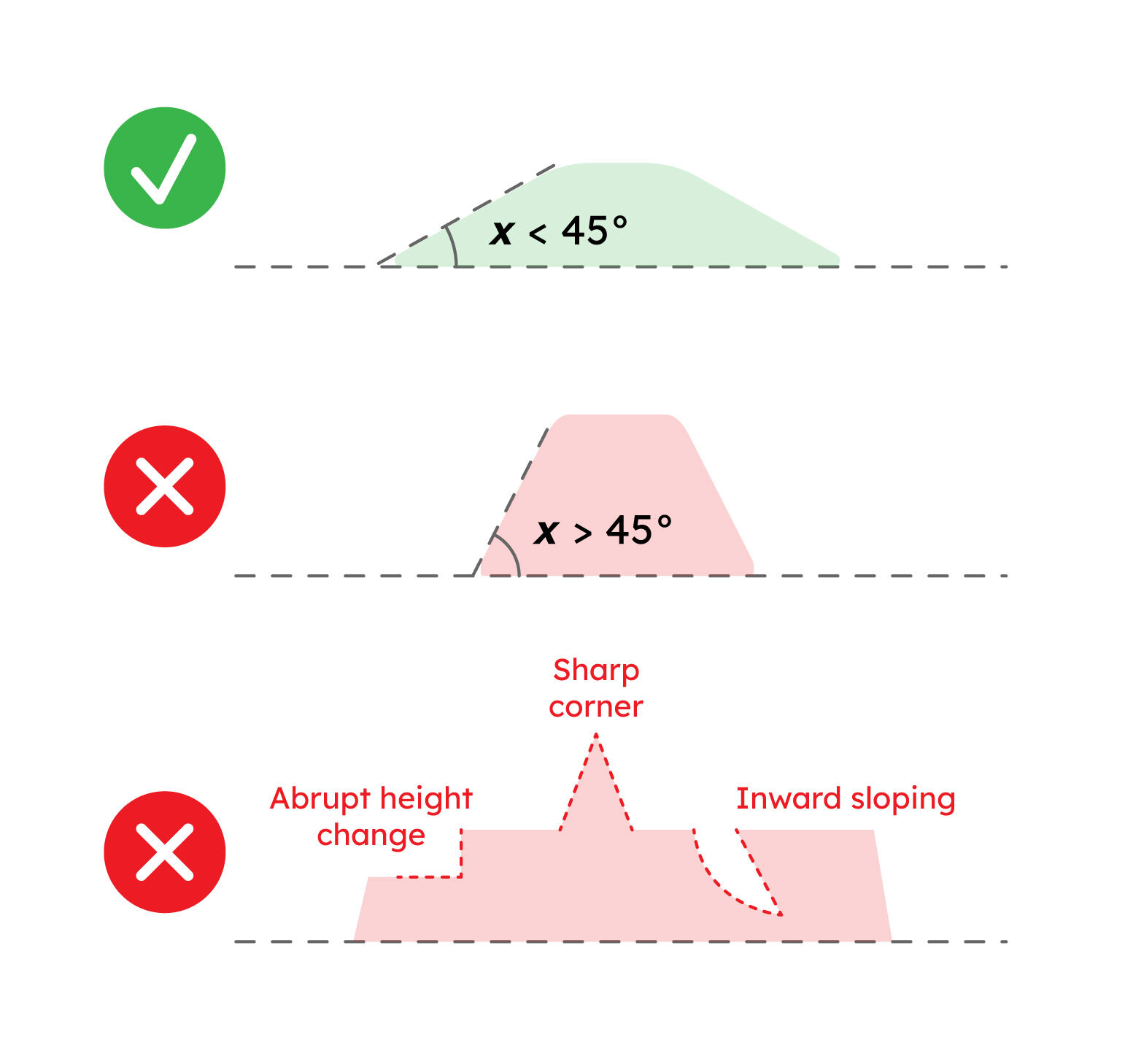

2. Ângulo de Inclinação do Objeto

O ângulo de inclinação do objeto deve ser inferior a 45°.

Evite superfícies com declives acentuados e abruptos.

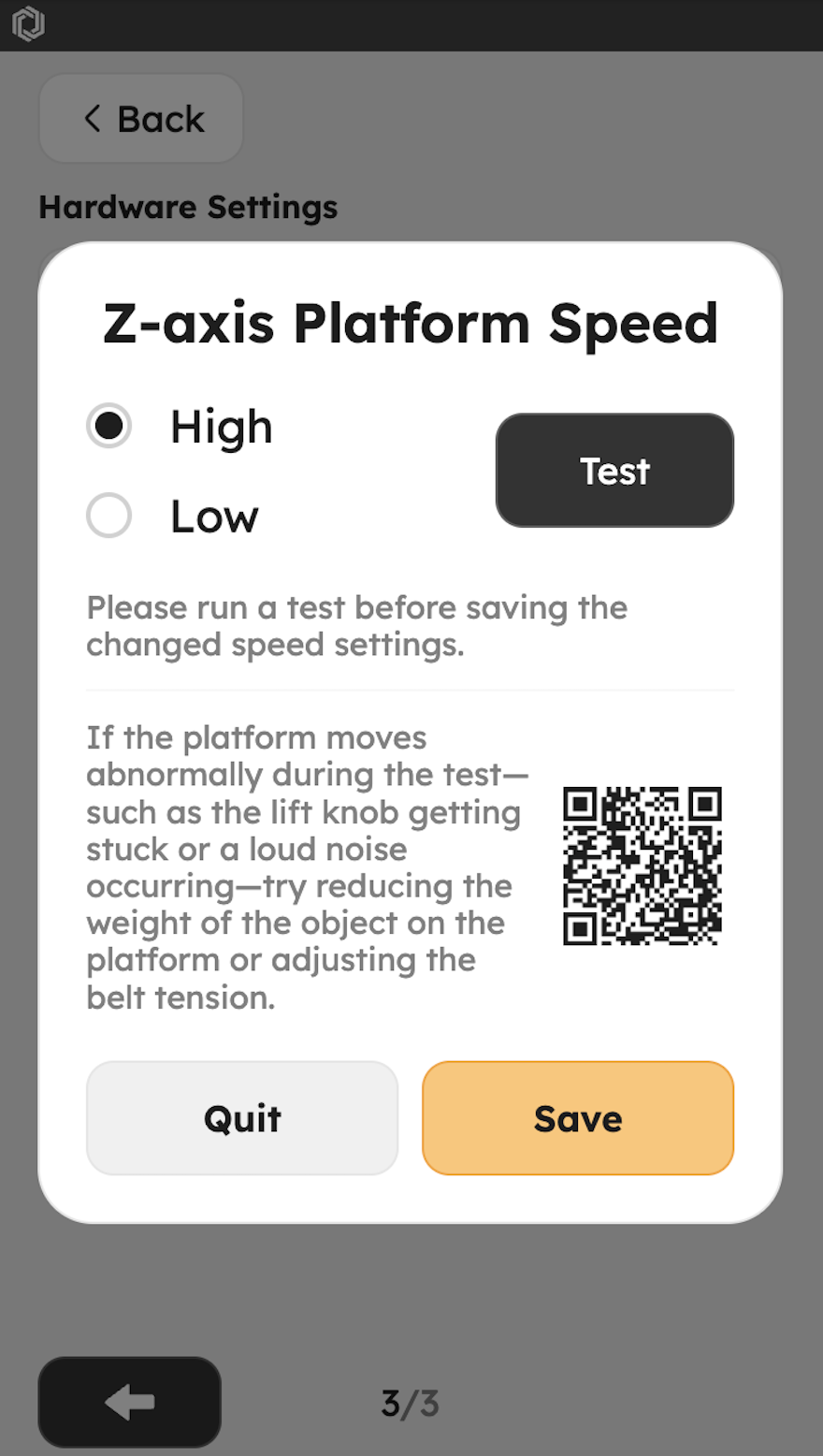

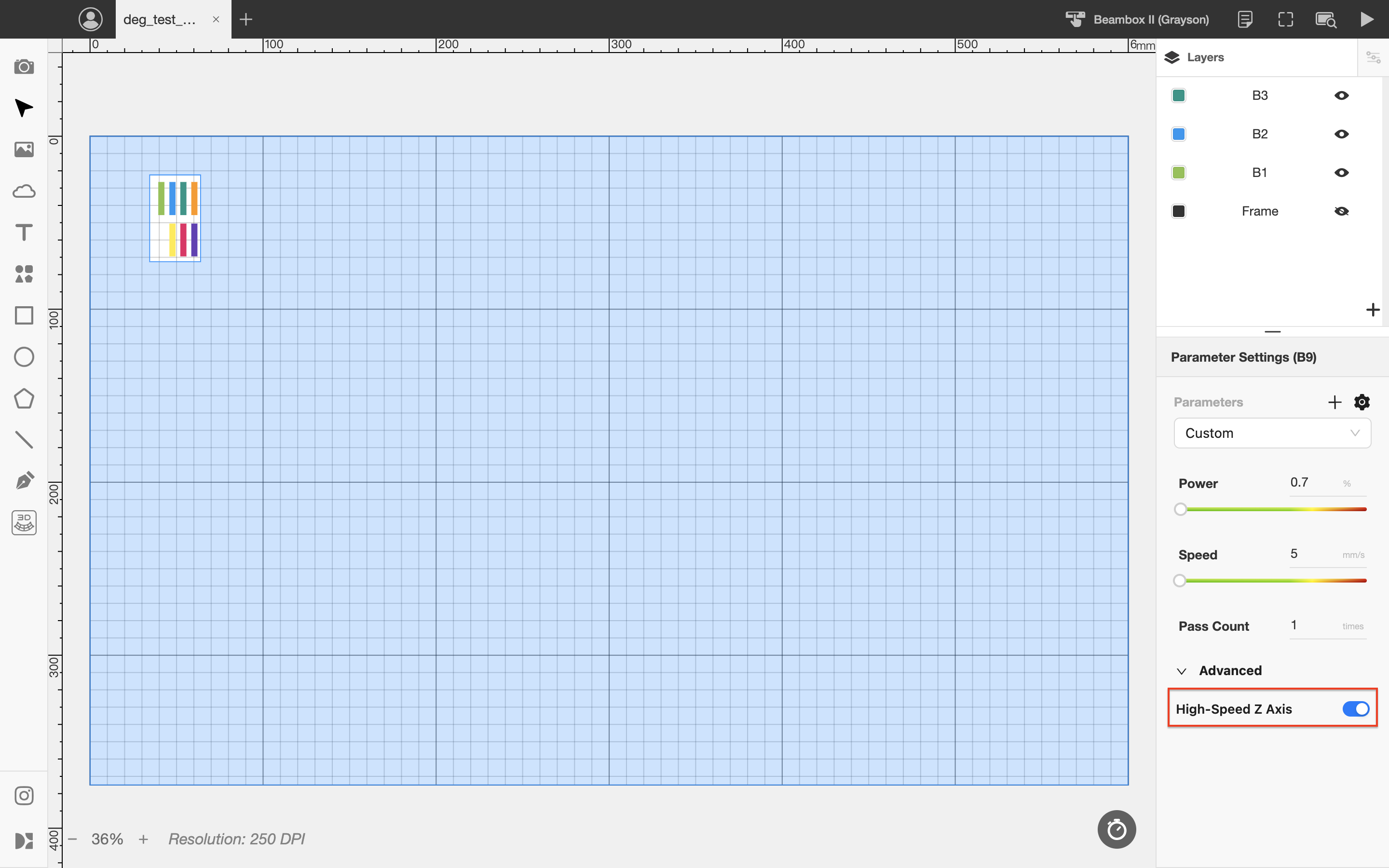

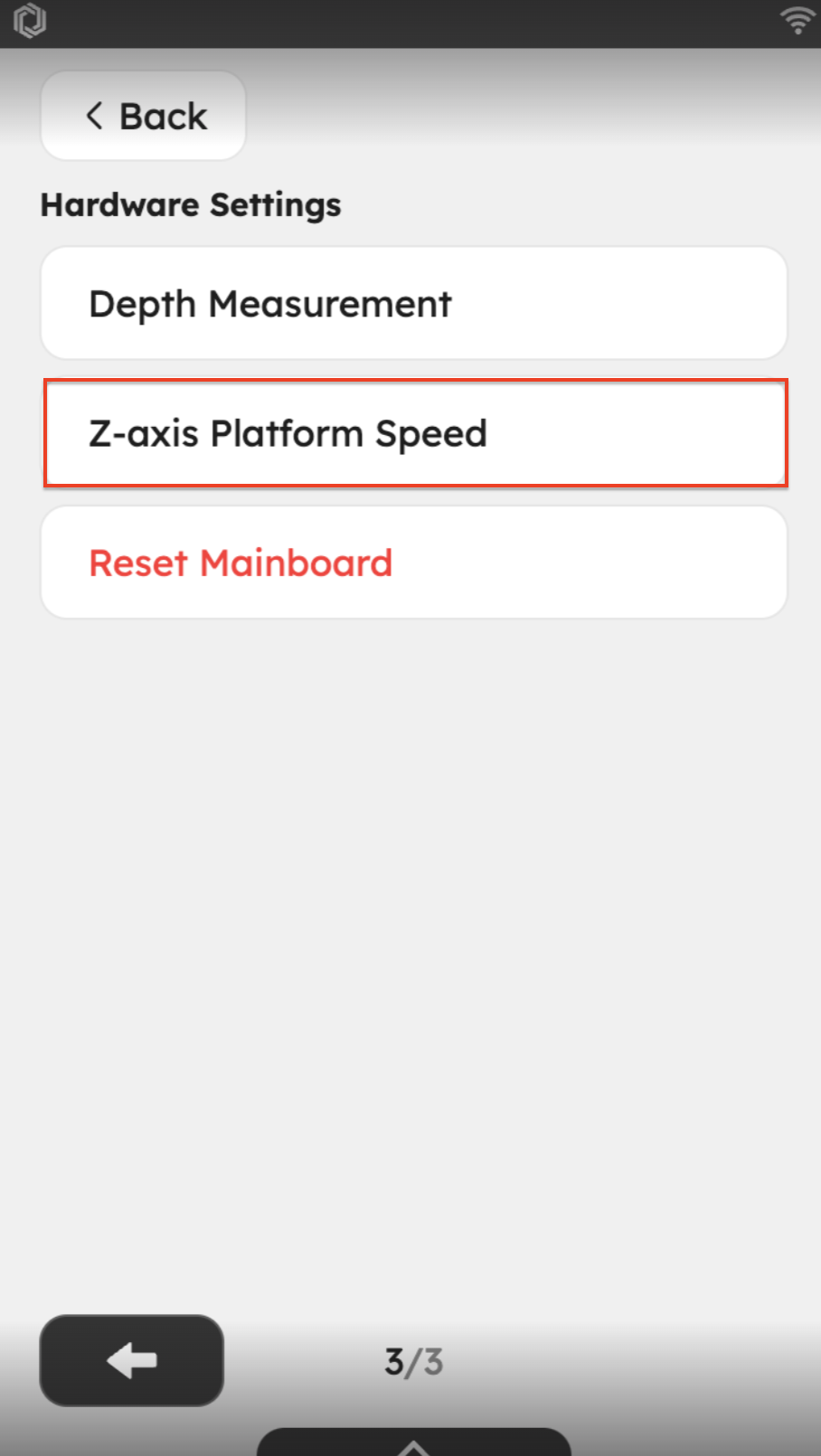

3 Eixo Z de Alta Velocidade (Adicionado na v2.5.0)

O eixo Z de alta velocidade é uma opção projetada para acelerar o movimento do eixo Z. Quando ativado, permite parâmetros de velocidade mais elevados, reduzindo significativamente o tempo total de gravação em superfícies curvas. No entanto, devido a ajustes na aceleração e desaceleração em altas velocidades, pode causar inconsistências na profundidade de gravação ou estrias horizontais.

Portanto, recomenda-se realizar testes antes de prosseguir com a gravação final ao utilizar o eixo Z de alta velocidade.

4. Velocidade de Gravação e Parâmetros Recomendados

A tarefa de gravação em curva será limitada a uma velocidade máxima de 50mm/s.
Os parâmetros recomendados são os seguintes:

5. Não Recomendado Usar "Posição Atual"

Na gravação de curvas, o valor de foco medido deve corresponder precisamente às coordenadas relativas corretas para evitar resultados de gravação insatisfatórios ou possíveis colisões com a peça de trabalho. Portanto, recomenda-se evitar o uso da gravação em "Posição Atual".

Se for necessário usá-la, certifique-se de que o cabeçote do laser esteja posicionado com precisão no ponto inicial do caminho do laser.

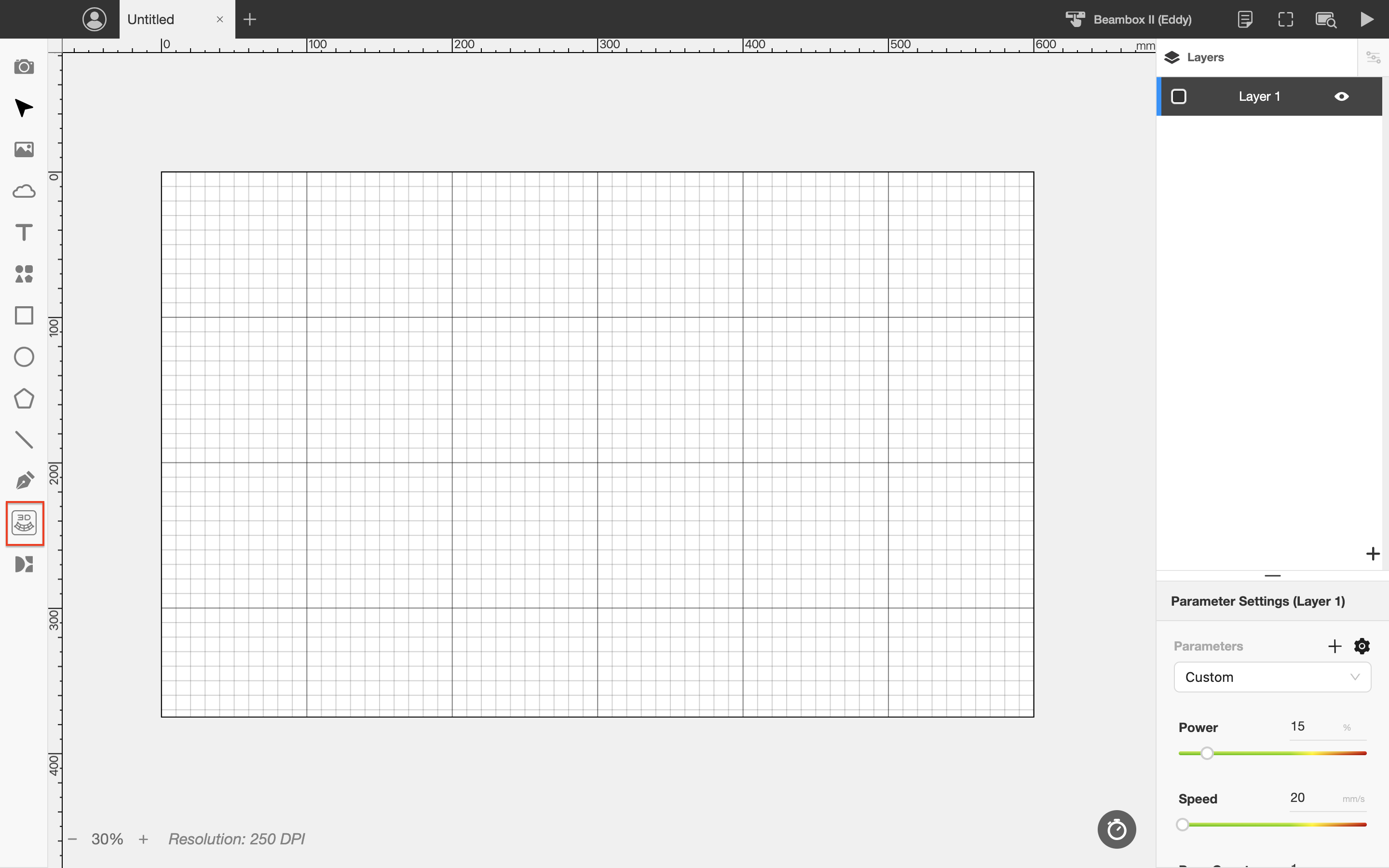

1. Clique no ícone de gravação de superfície para entrar no modo de gravação de superfície.

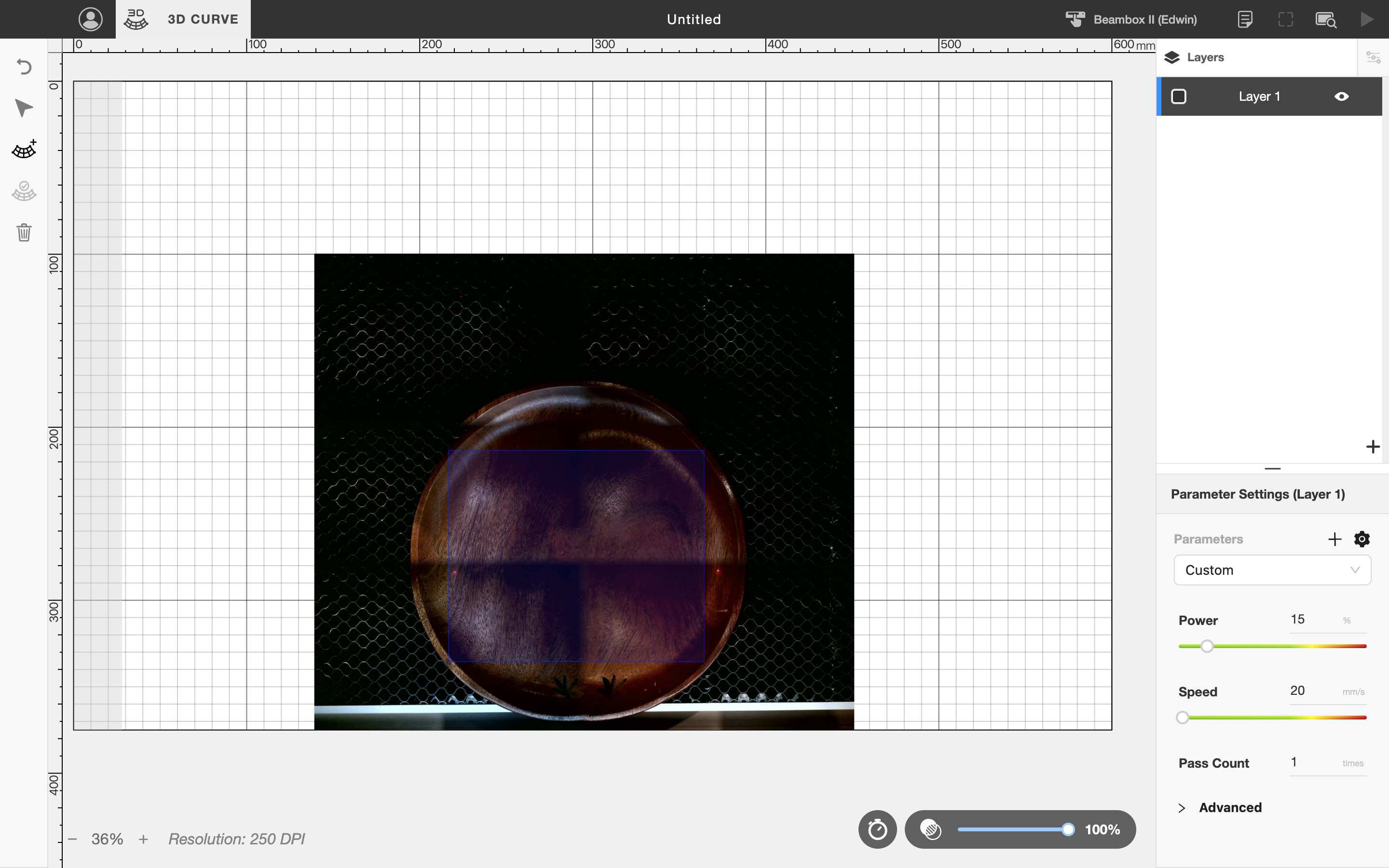

2. Selecione a área que deseja gravar

   Devido a erros significativos de posicionamento ao usar o modo de distância focal de 16mm para capturar imagens, recomendamos usar o modo de distância focal de 4mm. Alternativamente, você pode usar a pré-visualização do quadro para estimar a posição para a gravação de curvas.

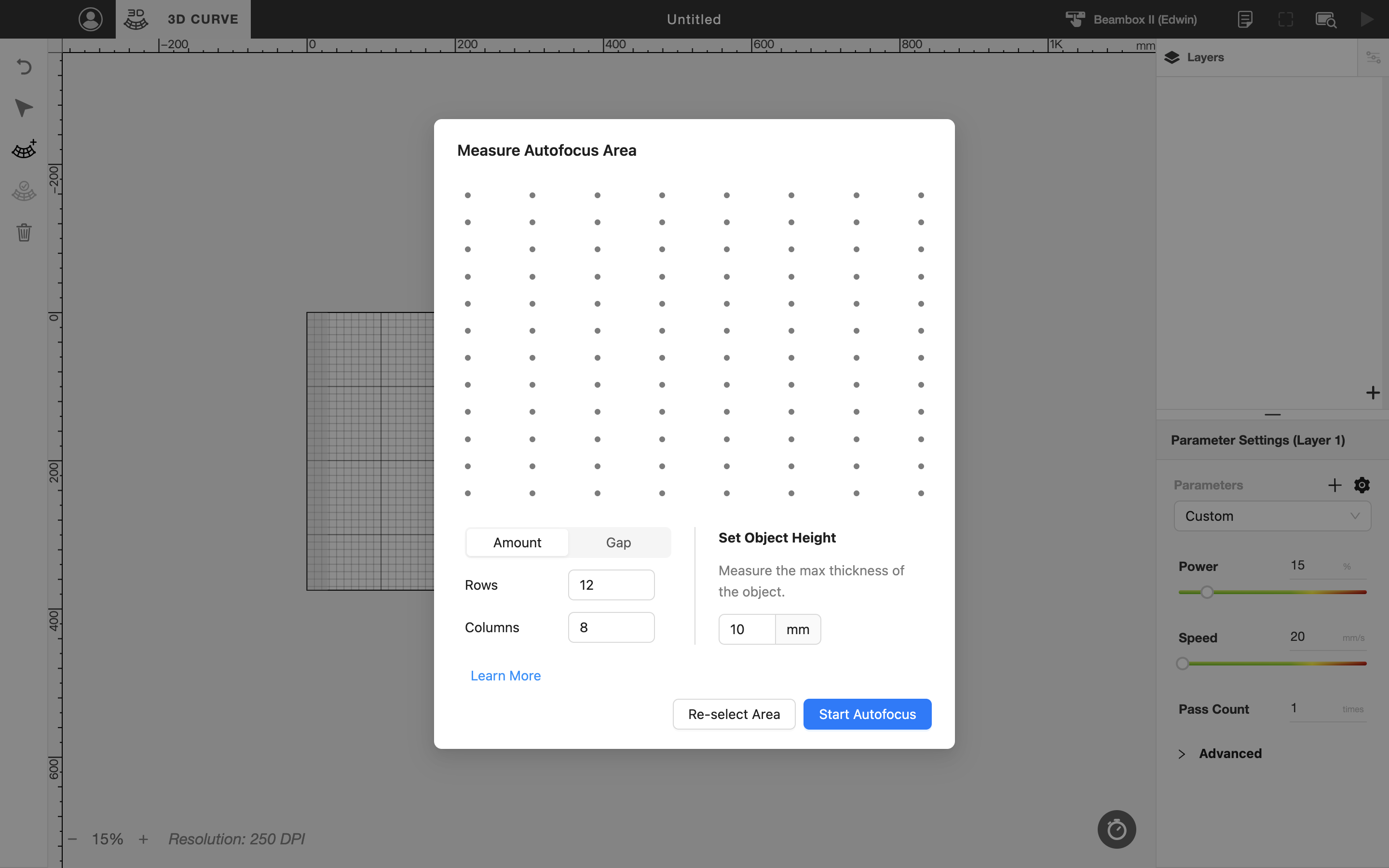

3. Selecione os Pontos de Foco e Insira a Altura do Objeto

   Você pode selecionar o número de pontos de foco. Uma maior densidade de foco proporciona um modelo de superfície mais detalhado, mas aumenta o tempo de focalização.

   Insira a altura máxima do seu objeto de gravação para ajudar a calcular uma faixa segura de movimento do eixo Z e evitar colisões durante a operação.



4. Obter pontos de referência

   Antes de iniciar a focalização, você precisa obter o valor de referência. Abaixe a sonda de foco, mova-a para o ponto mais alto do objeto de gravação e pressione confirmar para focalizar.

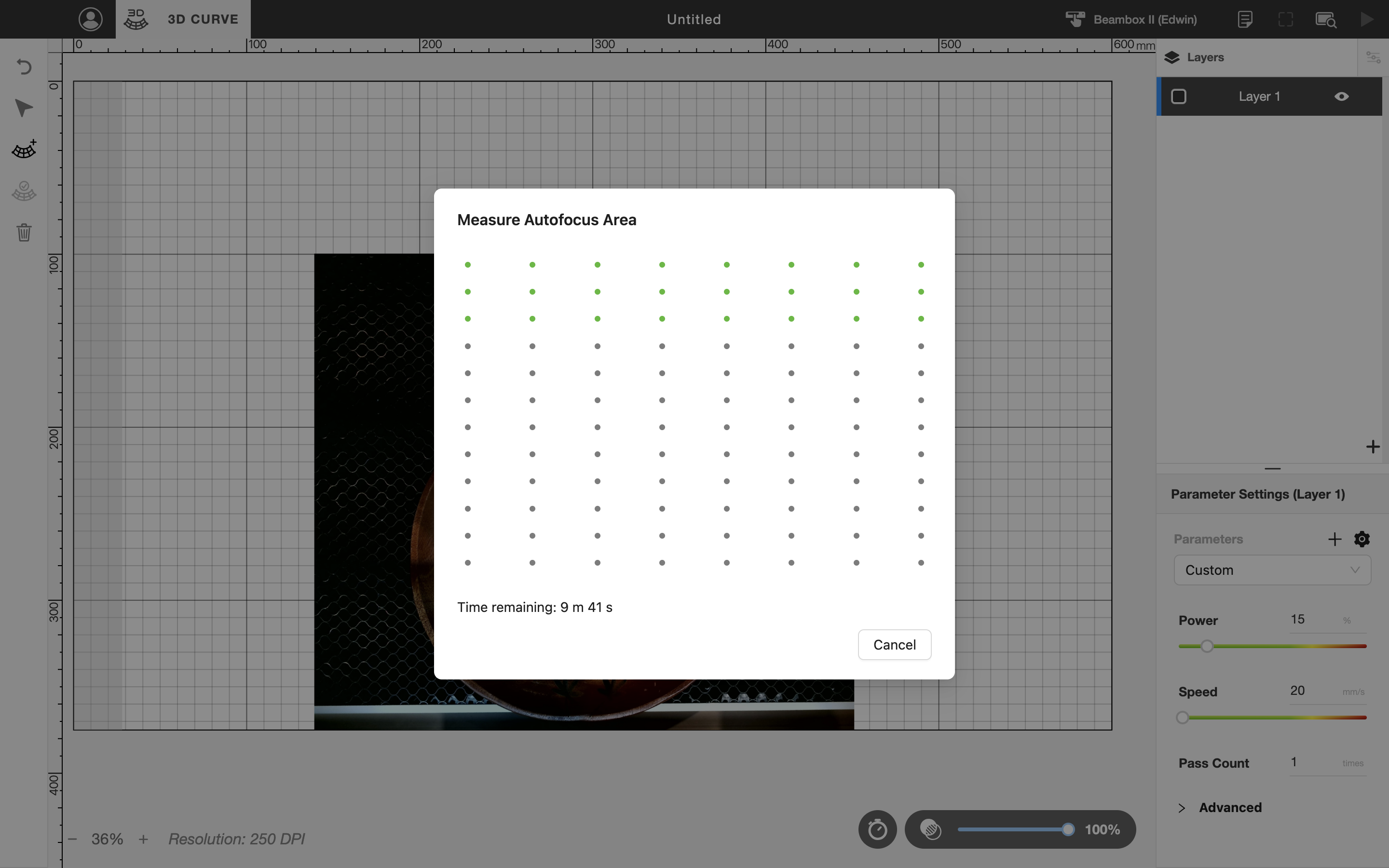

5. Iniciar Focalização

   Após obter os pontos de referência, o cabeçote do laser será zerado e iniciará o processo de focalização com luz vermelha. Durante o processo, não feche a janela ou use o painel de controle para evitar interromper o procedimento. Os pontos focalizados com sucesso ficarão verdes.

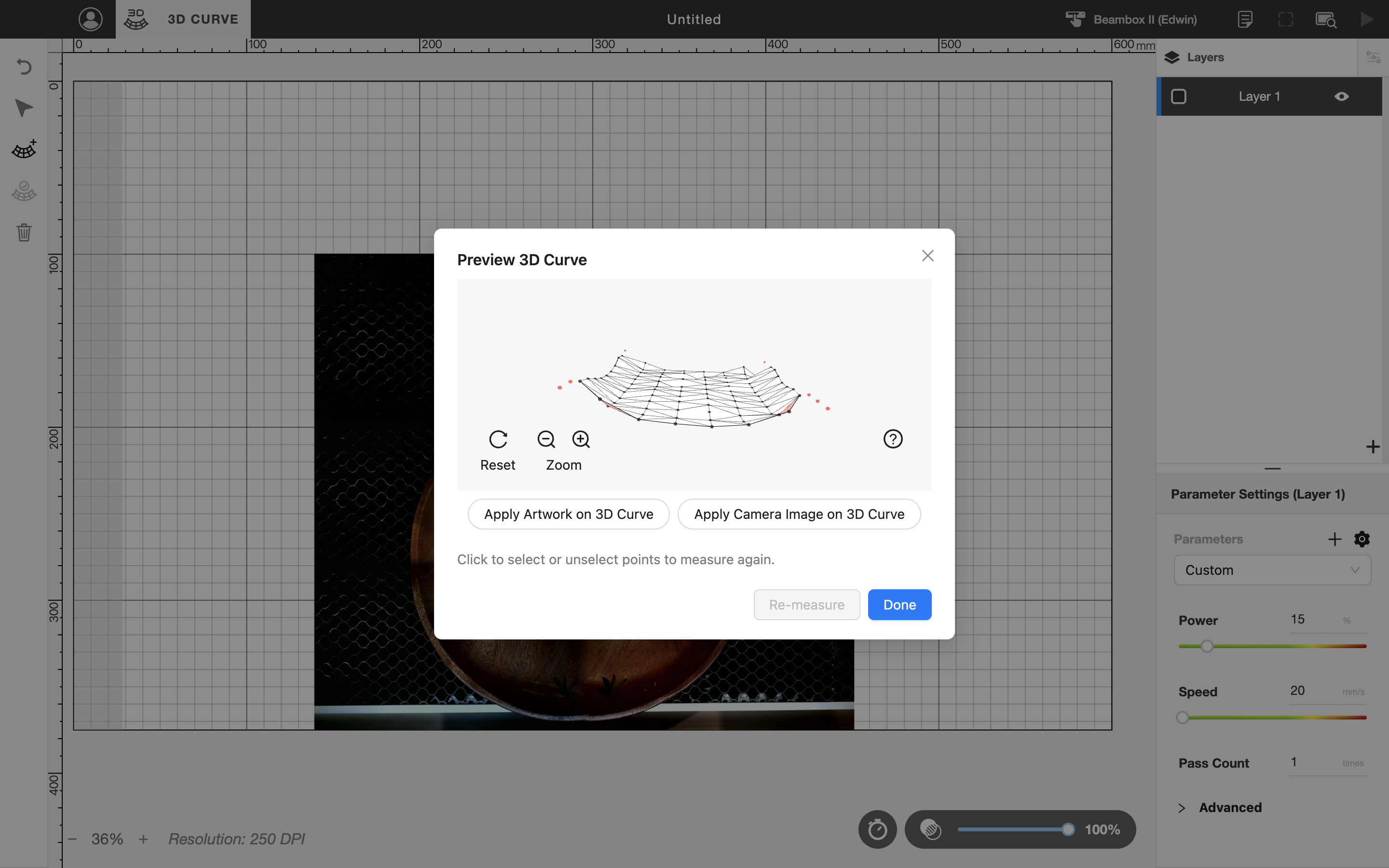

6. Focalização Concluída

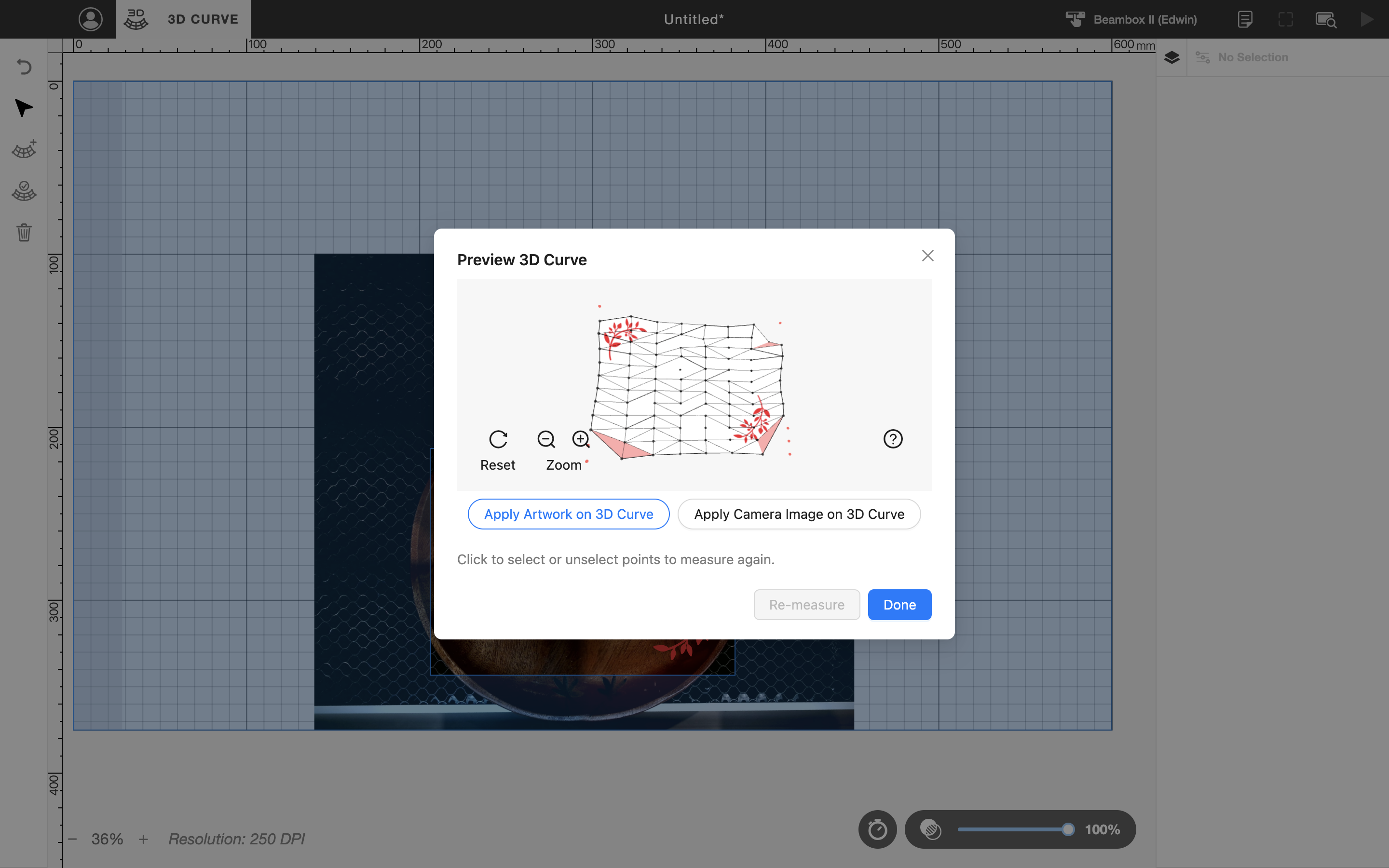

   Após a conclusão da focalização, um modelo de superfície será gerado. Você pode arrastá-lo e girá-lo com o mouse para confirmar os resultados da focalização.
7. Confirmar Resultados da Focalização

   Pontos vermelhos indicam falha na focalização. Selecione um ponto com falha para confirmar a causa do problema.

   Erros comuns de focalização incluem "Falha na medição da luz vermelha" e "Objeto excede a distância mensurável". Se encontrar um erro, verifique:

   • Se o ponto de foco está muito baixo, como focalizando na placa de favo de mel.
   • Se o ponto de luz vermelha está claramente visível sem estar borrado ou muito fraco.
   • Se há luz ambiente ao redor da máquina que possa afetar o desempenho da focalização com luz vermelha.

8. Refocalizar

   Se desejar refocalizar em um ponto específico, amplie o design e selecione o ponto de foco desejado para realizar a focalização novamente.



9. Verificar o Design

   Após a focalização, você pode clicar no botão abaixo para projetar o design atual no modelo de superfície presente, permitindo confirmar mais claramente a posição do design.Observação: Áreas com diferença de altura superior a 45 graus serão marcadas em vermelho, indicando que excedem o ângulo máximo de gravação. Evite posicionar a arte nas áreas marcadas em vermelho.

10. Enviar a tarefa de Gravação de Curva

    Após ajustar de acordo com os parâmetros recomendados, envie a tarefa para iniciar o processo de gravação de curva.
