Beambox II - Acessório Passthrough (Configuração de hardware)
Descrição
A função Passthrough é projetada para gravar objetos longos que excedem a área de trabalho. Ela permite que os usuários dividam automaticamente arquivos de design grandes em múltiplas áreas de trabalho, facilitando a gravação em seções.
Limitações de uso
Devido às limitações de tamanho de entrada do Beambox II, a largura aceitável da peça de trabalho é tipicamente 350mm, enquanto o comprimento é ilimitado.
Passo 1 - Ativar o modo Passthrough
Nas configurações do documento, ative a opção Passthrough e insira a área de trabalho desejada.
Passo 2 - Importar objetos
Importe um objeto ((por exemplo, um quadro retangular)) e ajuste seu tamanho e posição.
Clique no ícone Passthrough na barra lateral esquerda para entrar no modo Passthrough.
Passo 3 - Configurar Passthrough
Descrição das configurações
- Comprimento do objeto: Exibe o comprimento do objeto selecionado, ajudando você a determinar a altura de cada área de trabalho.
- Altura da área de trabalho: Define como o objeto passthrough é dividido em múltiplas áreas de trabalho para gravação. Você também pode visualizar o conteúdo de gravação de cada seção na janela à direita.
- Camada de referência: Esta camada serve apenas como referência para alinhamento e não será gravada.
- Marca guia: As marcas de alinhamento são dois marcadores triangulares que devem ser gravados tanto no material principal quanto no material auxiliar. Ao reposicionar o material após cada seção de gravação, esses marcadores triangulares ajudam a garantir o alinhamento correto.
Exemplo com a seguinte forma: O comprimento do objeto é de 450mm. Se a altura de cada área de trabalho for definida como 250mm, o objeto será dividido em duas seções.
As linhas tracejadas indicam os pontos de divisão de cada área de trabalho.
Geralmente, recomenda-se minimizar o número de divisões para evitar possíveis erros de alinhamento nas junções, o que pode causar desalinhamento do arquivo de design.
Exporte o arquivo de design após concluir a configuração.
Etapa 4 - Gravação Passthrough
Se você estiver usando marcas guia, será necessário preparar materiais auxiliares.
Etapa 4.1 - Preparação para a Gravação

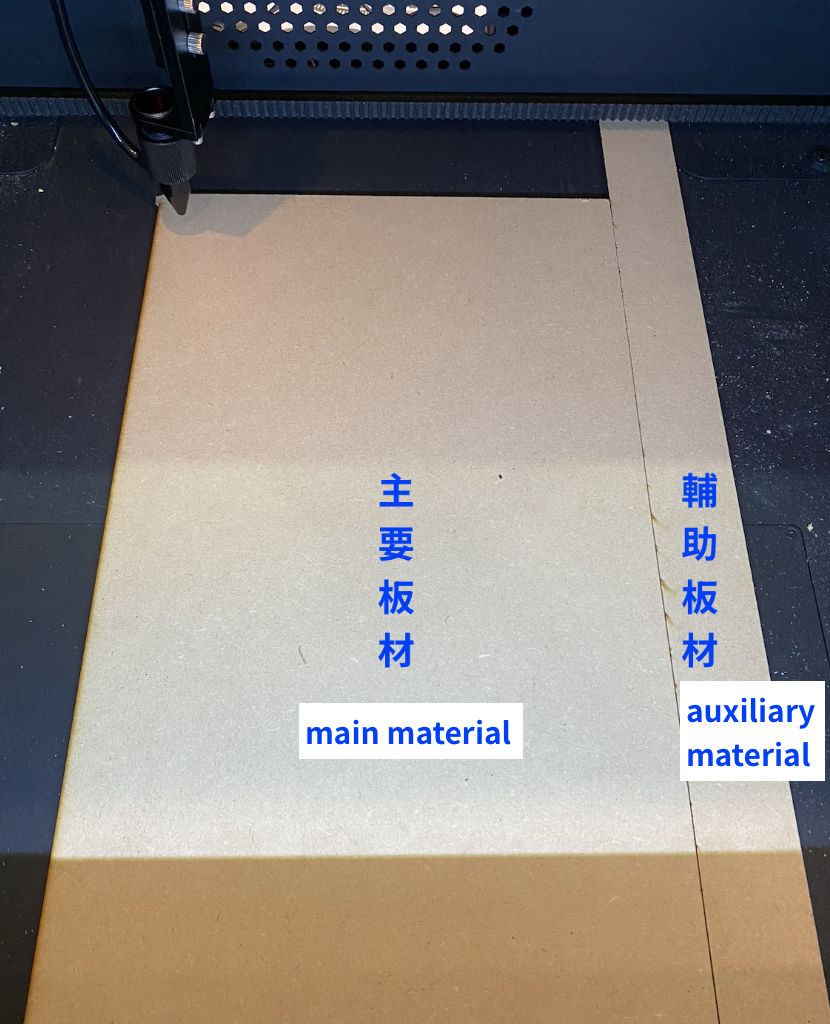

Fixe o material auxiliar ao lado do material principal.
Inicie a gravação atual e mova a cabeça do laser para o canto superior esquerdo do material a ser gravado.
Inicie a gravação na posição atual e defina o ponto inicial no canto superior esquerdo.
(Você também pode usar a posição de origem, mas observe que a posição do tubo laser deve estar no lado direito para evitar falha na calibração.)
Use a visualização de enquadramento para confirmar a posição de gravação da primeira seção do arquivo de design.
Observação: Ao usar o enquadramento, certifique-se de desativar a camada de referência.
Use o enquadramento para confirmar a posição das marcas guia, garantindo que elas se estendam entre o material principal e o material auxiliar.
(Por exemplo, com a marca guia definida para o padrão de 4cm, verifique se a cabeça do laser se estenderá aproximadamente 2cm além do material auxiliar durante o enquadramento.)
Etapa 4.2 - Gravar a Primeira Seção
Ao exportar o arquivo, por padrão, apenas a primeira seção de trabalho e as marcas de referência estão ativadas. Após ajustar os parâmetros, você pode iniciar diretamente a gravação da primeira área de trabalho.
Após a conclusão da gravação, as marcas guia devem aparecer parcialmente no material auxiliar.
Etapa 4.3 - Gravar a Segunda Seção
Feche a camada da primeira seção e abra a camada da segunda seção.
Mova o material principal e alinhe as marcas guia inferiores no material principal com as marcas superiores no material auxiliar antes de prosseguir com a gravação.
