Modo de Profundidade

Entendendo o Modo PWM/Profundidade no Corte a Laser

1. Cabeçotes de Laser de Diodo

Ao usar um cabeçote de laser de diodo, o software representa a profundidade e a intensidade através de diferentes níveis de potência, não alterando a densidade dos pontos do laser. Este método permite:

• Controle mais preciso em áreas pequenas
• Melhor representação de efeitos detalhados
• Um único ponto pode ter vários níveis de potência, criando profundidade

Imagine como ajustar o brilho de um único pixel em uma imagem digital, em vez de adicionar mais pixels.

2. Cabeçotes de Laser CO2

Para cabeçotes de laser CO2, o modo de profundidade funciona de maneira um pouco diferente:

• À medida que você aumenta a potência de 0% a 100%, o laser grava mais profundamente no material
• Isso cria um efeito de relevo, semelhante à escultura
• O software representa isso usando cores diferentes para indicar diferentes níveis de potência

No entanto, é importante observar que, embora você obtenha profundidades variáveis, o nível de detalhe (ou "precisão") da coloração não muda significativamente. O software ainda divide a imagem em seções coloridas e não coloridas.

Principais Diferenças

• Lasers de diodo: Ajustam a potência para cada ponto para criar profundidade e detalhe
• Lasers CO2: Utilizam a potência para controlar a profundidade de gravação, criando um efeito de relevo

Aqui estão exemplos de aplicação do Modo de Profundidade.

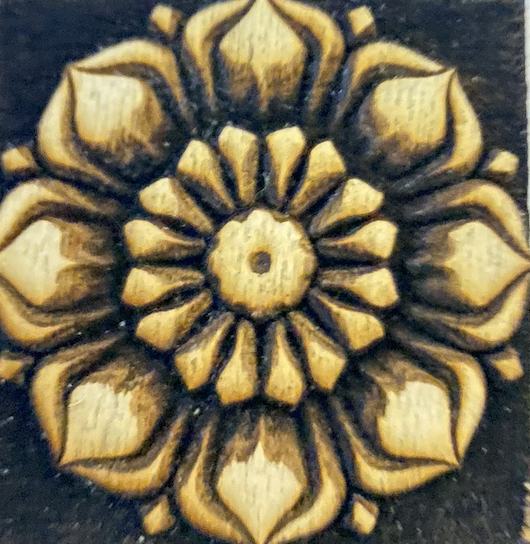

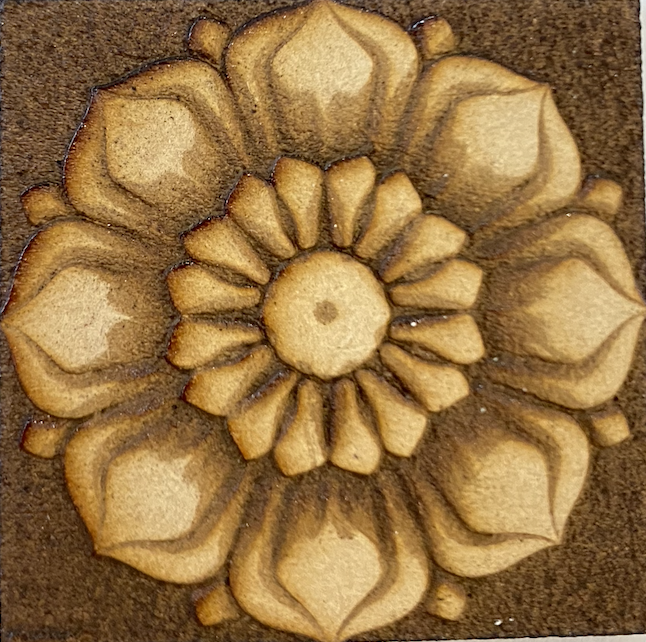

sem Modo de Profundidade	com Modo de Profundidade

Como usar o Modo de Profundidade?

1. Prepare uma imagem adequada.

Se você deseja criar uma peça gravada a laser com efeito de relevo, ela deve ser uma imagem com gradiente em escala de cinza pois o Modo de Profundidade utiliza diferentes tons de cinza para representar várias profundidades e camadas no design. Certifique-se de que sua imagem tenha transições suaves e alta resolução para detalhes precisos.

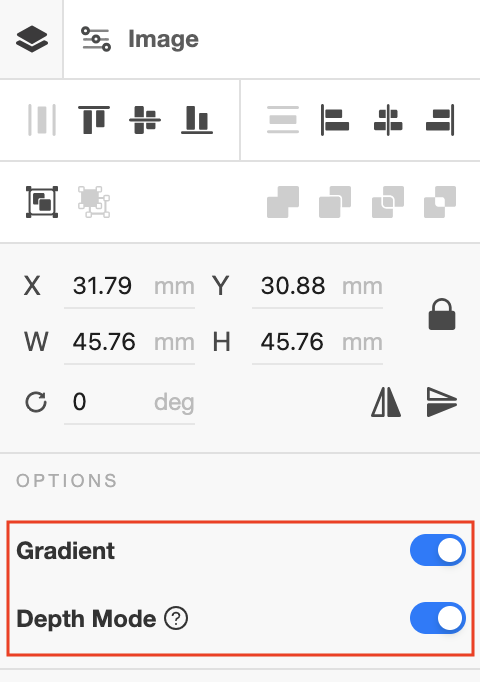

2. Marque a opção "Modo de Profundidade" no painel de objetos.

Após importar a imagem, selecione a imagem que você deseja usar e marque as opções "Gradiente" e "Modo de Profundidade" no painel de objetos.

3. Ajuste os parâmetros de acordo com o seu material.

As configurações ideais dos parâmetros dependem da sua arte e do efeito desejado. Recomendamos começar com a predefinição, mas com uma velocidade e número de passadas mais altos, e então executar para ajustar os parâmetros com mais precisão. Faça ajustes com base nos detalhes da imagem, sombreamento e no resultado desejado para obter os melhores resultados.

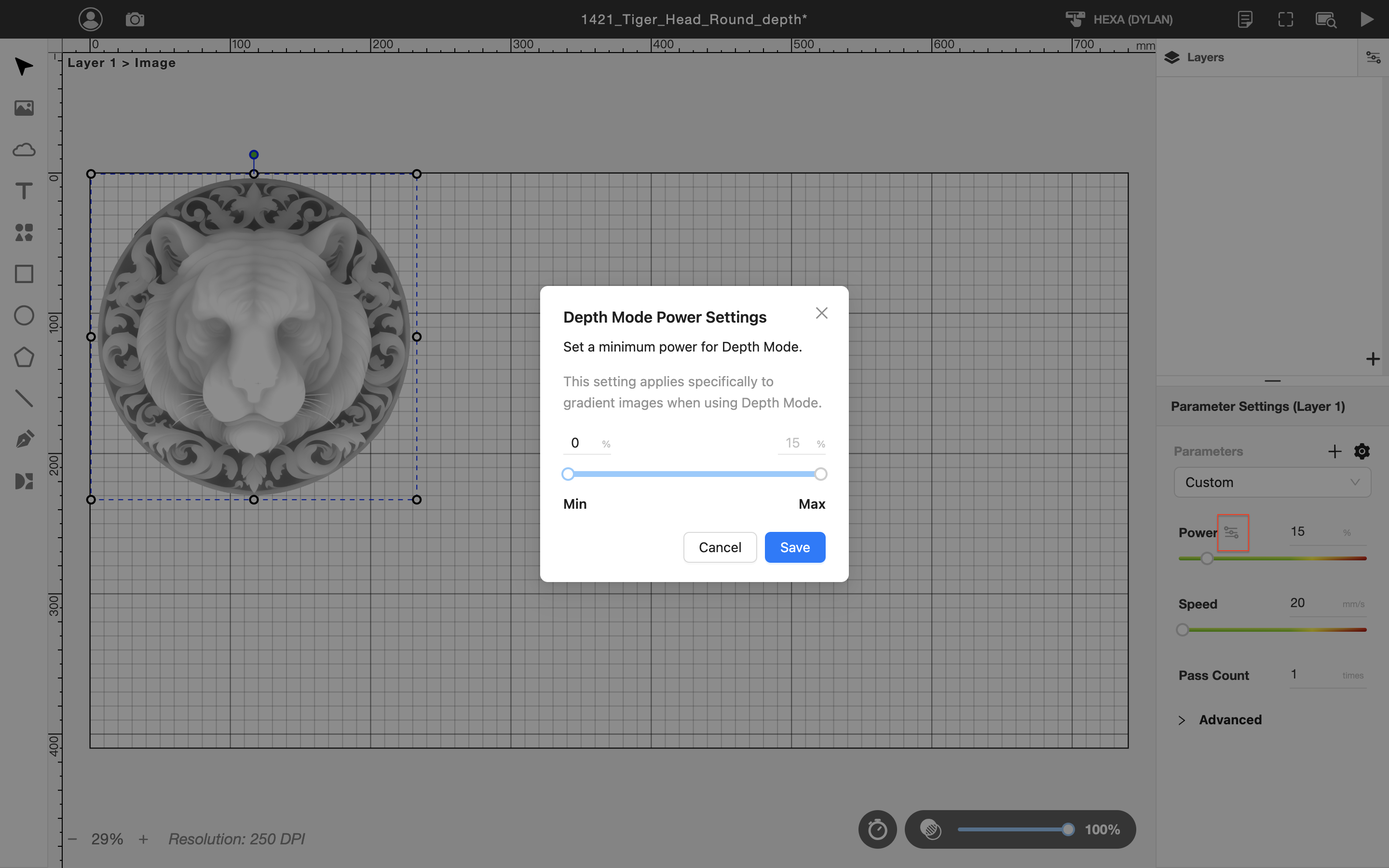

4. Ajuste a potência mínima do Modo de Profundidade, se necessário.

Implementamos uma configuração avançada de potência para o Modo de Profundidade para acomodar a variação de potência do laser em diferentes máquinas. Se você notar que certos detalhes da sua imagem estão ausentes, ajustar a potência mínima pode ajudar o laser a ter um melhor desempenho em áreas mais claras.

Observação: Esta configuração de potência mínima só é visível quando o Modo de Profundidade está ativado e se aplica especificamente a imagens com gradiente dentro da camada.

A potência máxima é determinada pelas configurações da camada; se for definida abaixo da potência mínima, a mínima será automaticamente redefinida para 0.
