Calibração do Print and Cut

Visão geral do recurso

Use esta calibração quando o resultado do Print and Cut estiver deslocado ou quando a posição de corte não corresponder ao design original.

Etapa 1

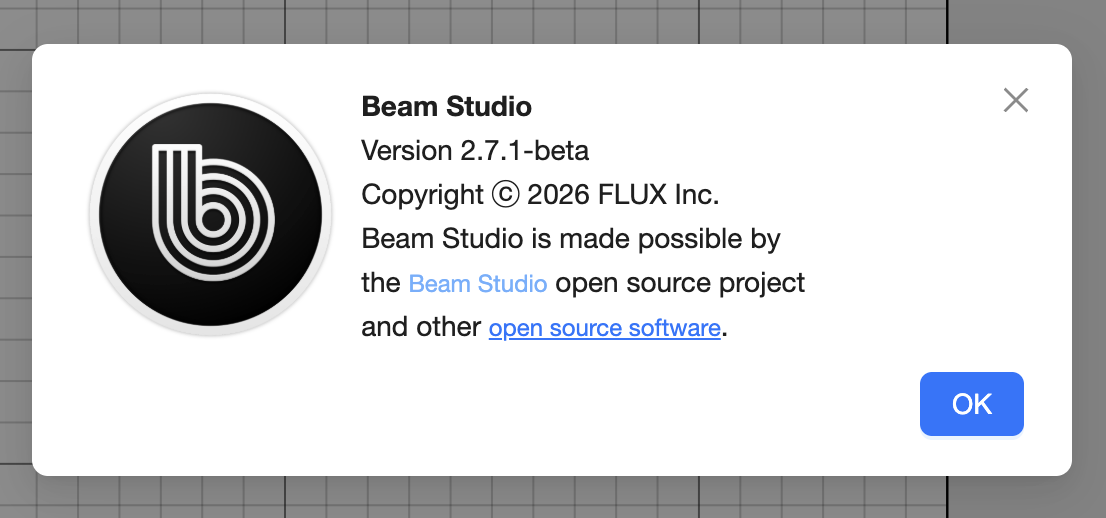

Atualize o Beam Studio para a versão 2.7.1 ou posterior.

Etapa 2

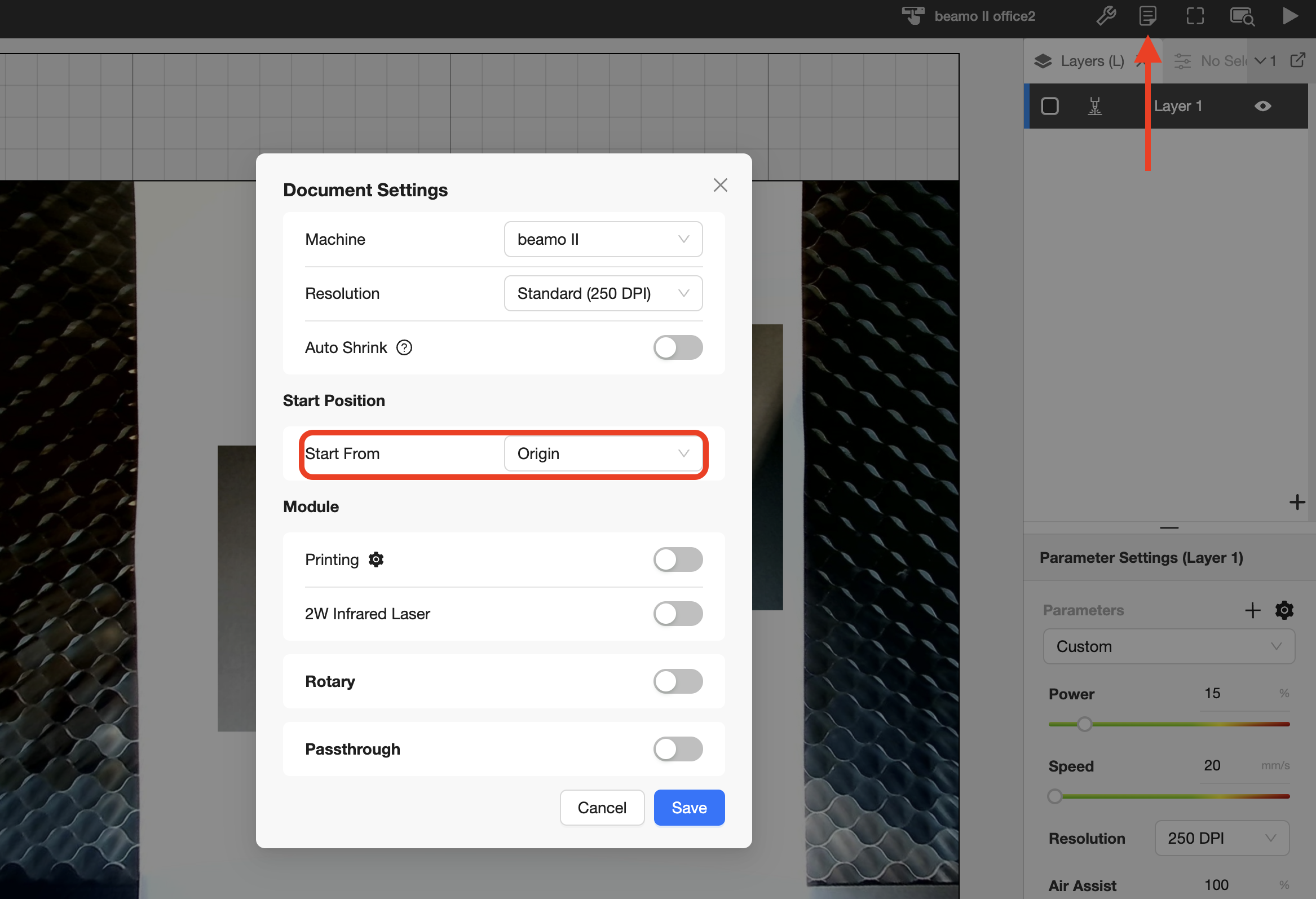

Em Configurações do documento, defina a "Posição inicial" como "Origem".

Etapa 3

Primeiro, faça a calibração básica da câmera para o modelo da sua máquina e siga as etapas para concluir o processo. (Máquinas >> Nome da máquina >> Calibrar câmera)

Etapa 4

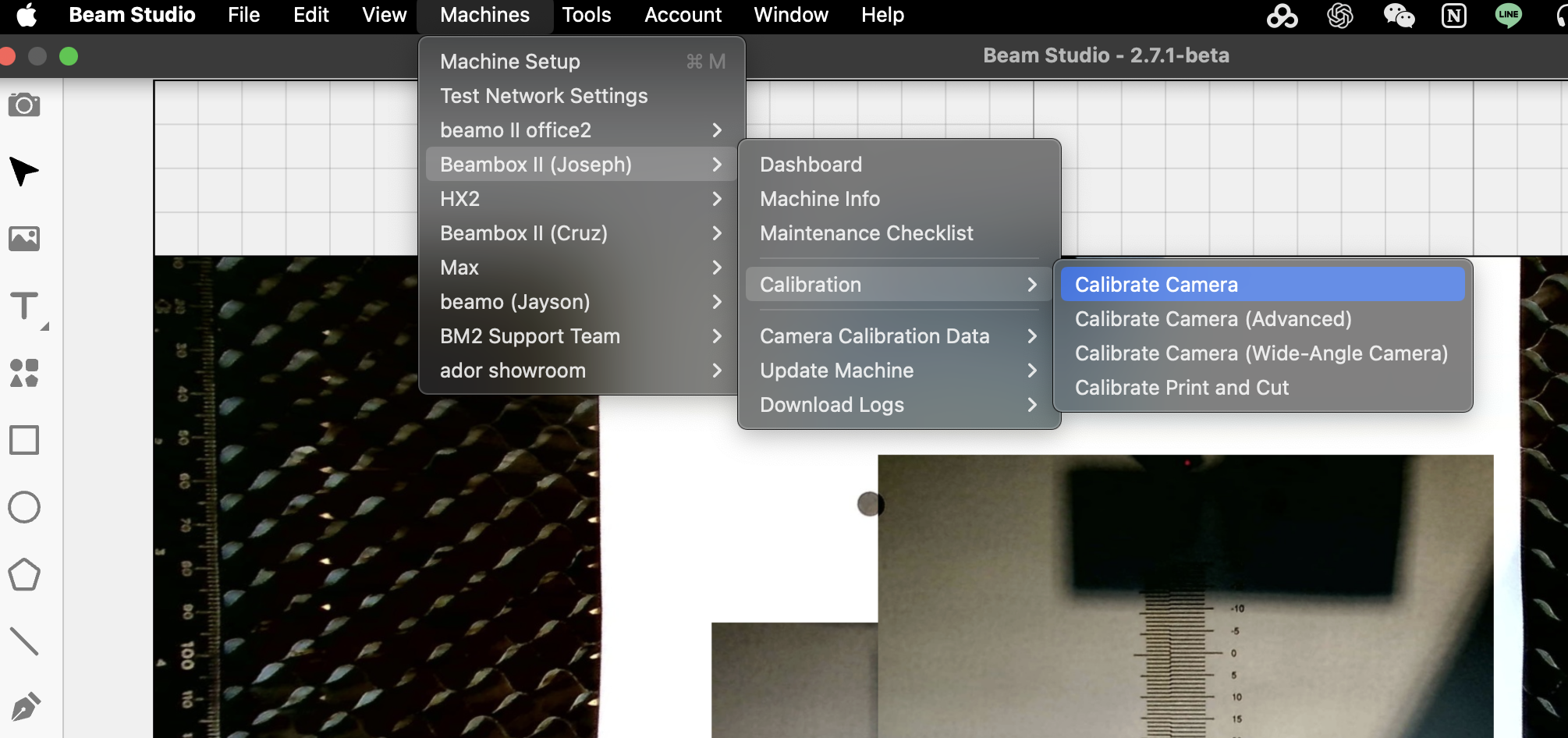

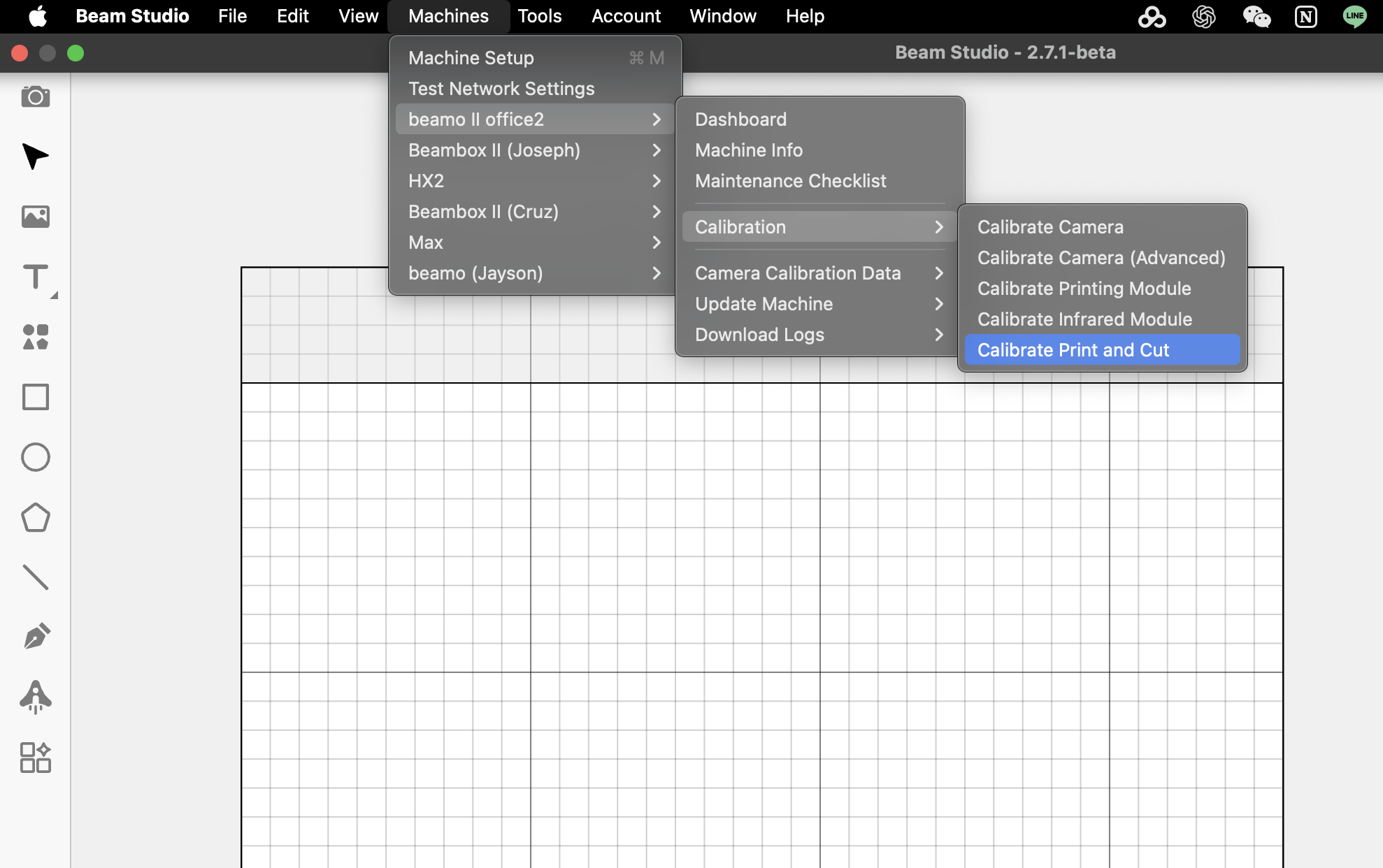

Após calibrar a câmera, selecione Calibração do Print and Cut.
(Máquinas >> Nome da máquina >> Calibração >> Calibrar Print and Cut)

Etapa 5

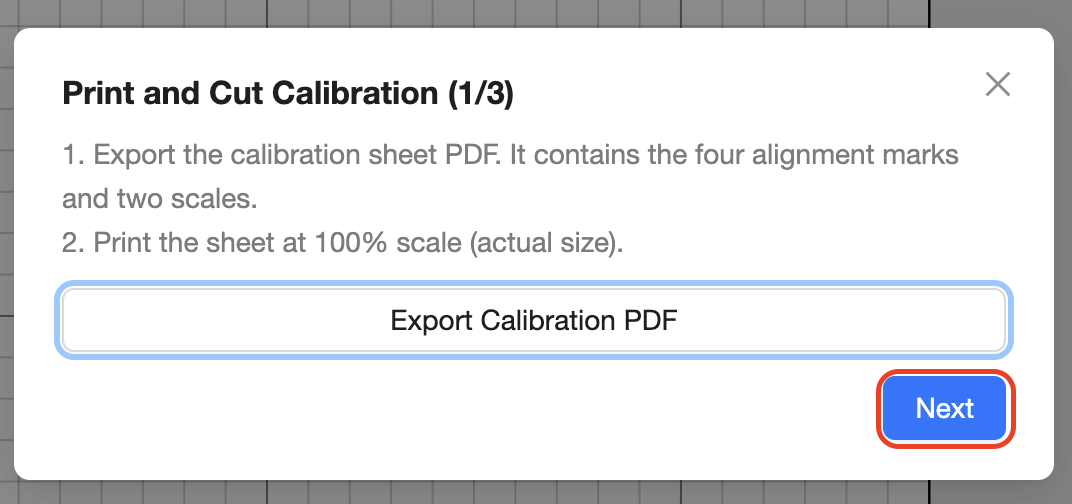

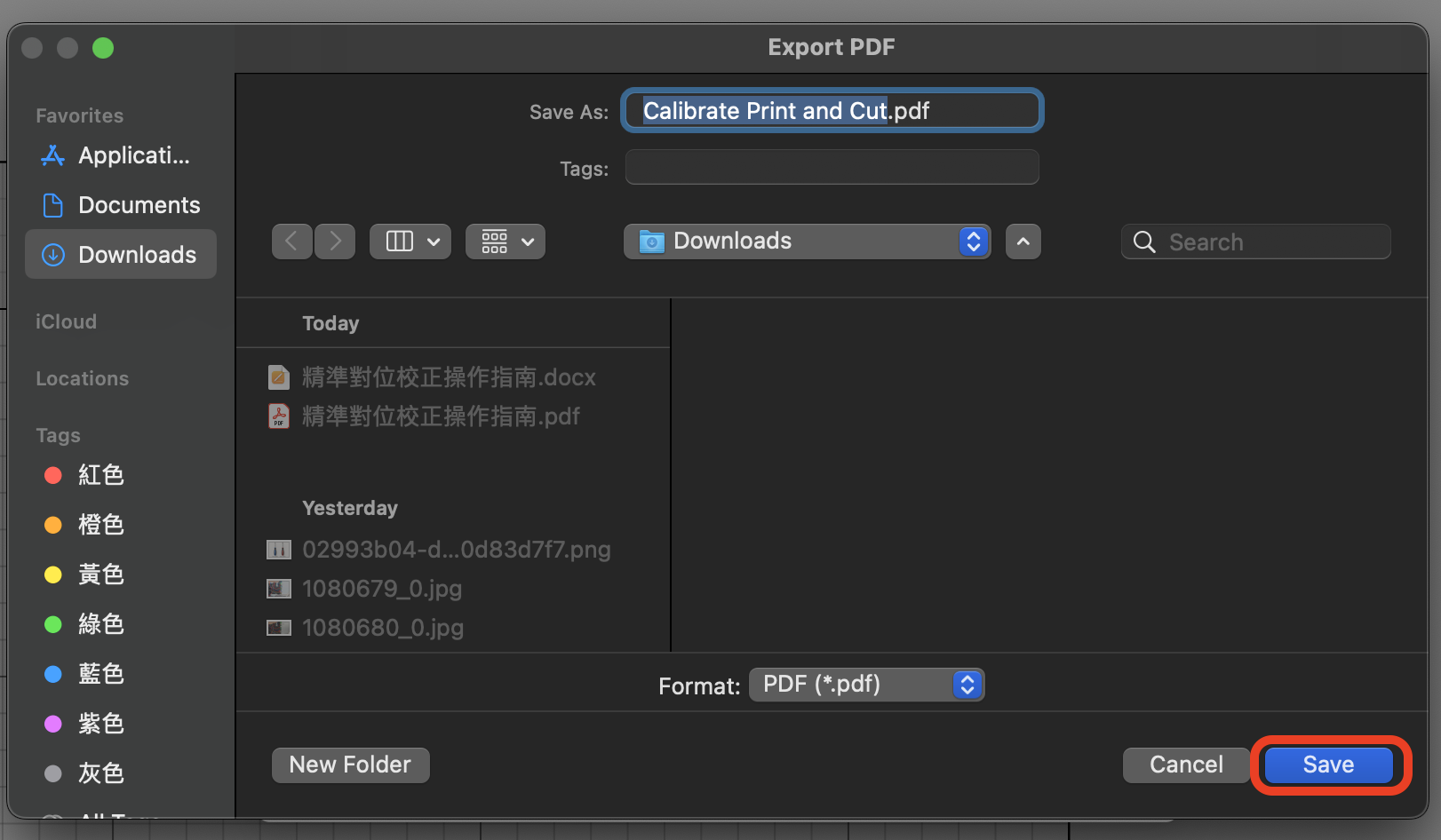

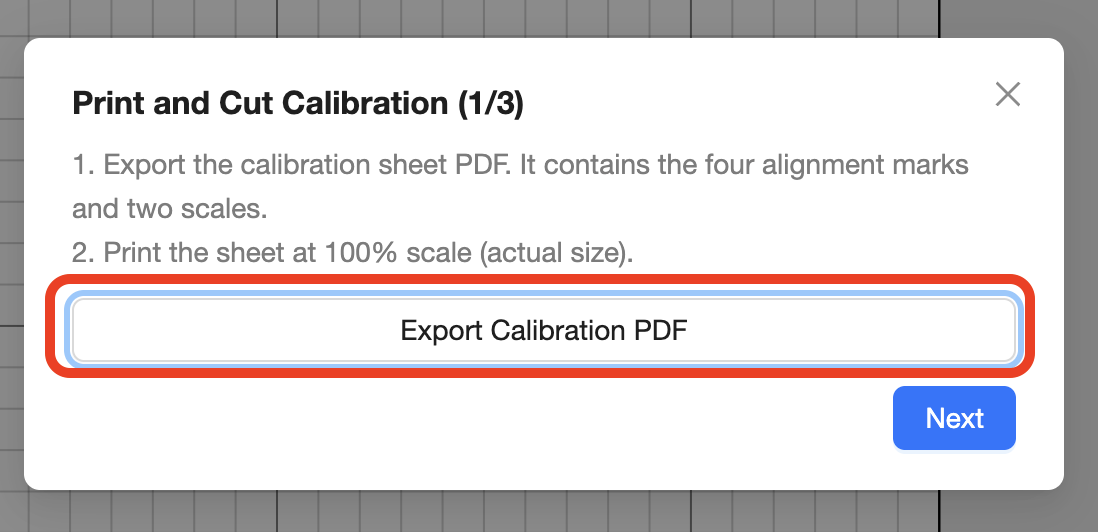

Siga as etapas do software para exportar e salvar o arquivo de escala PDF para calibração.

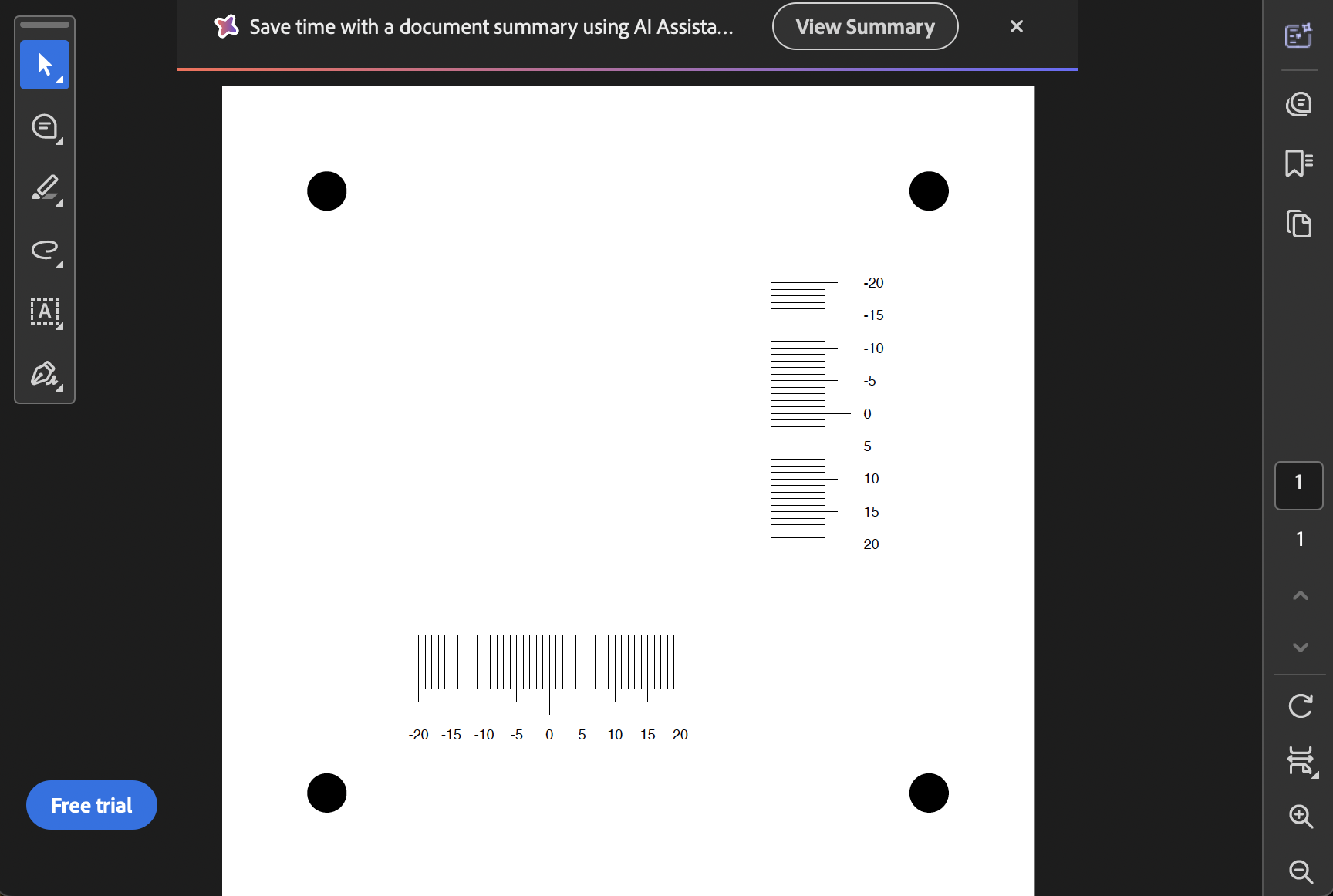

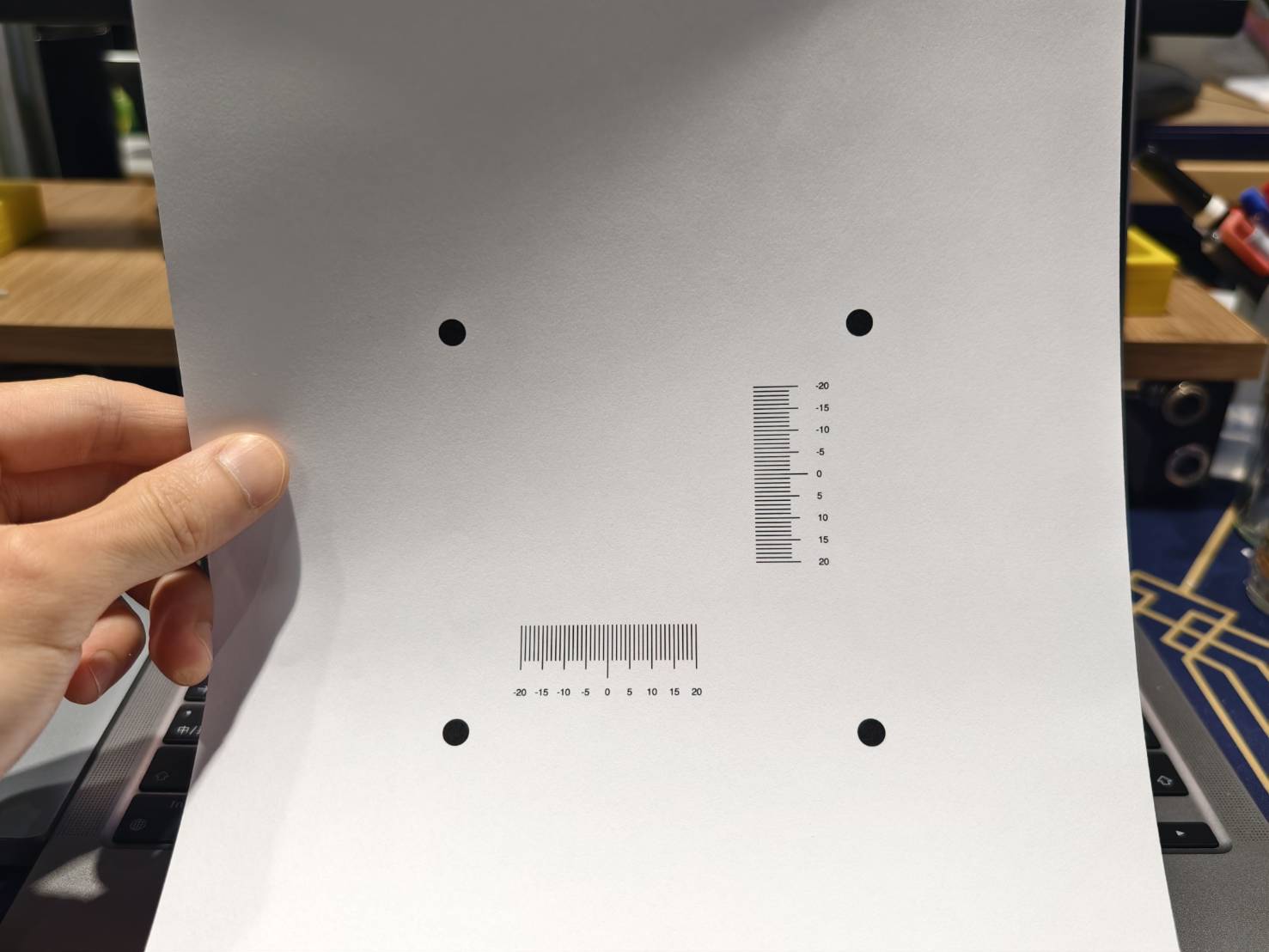

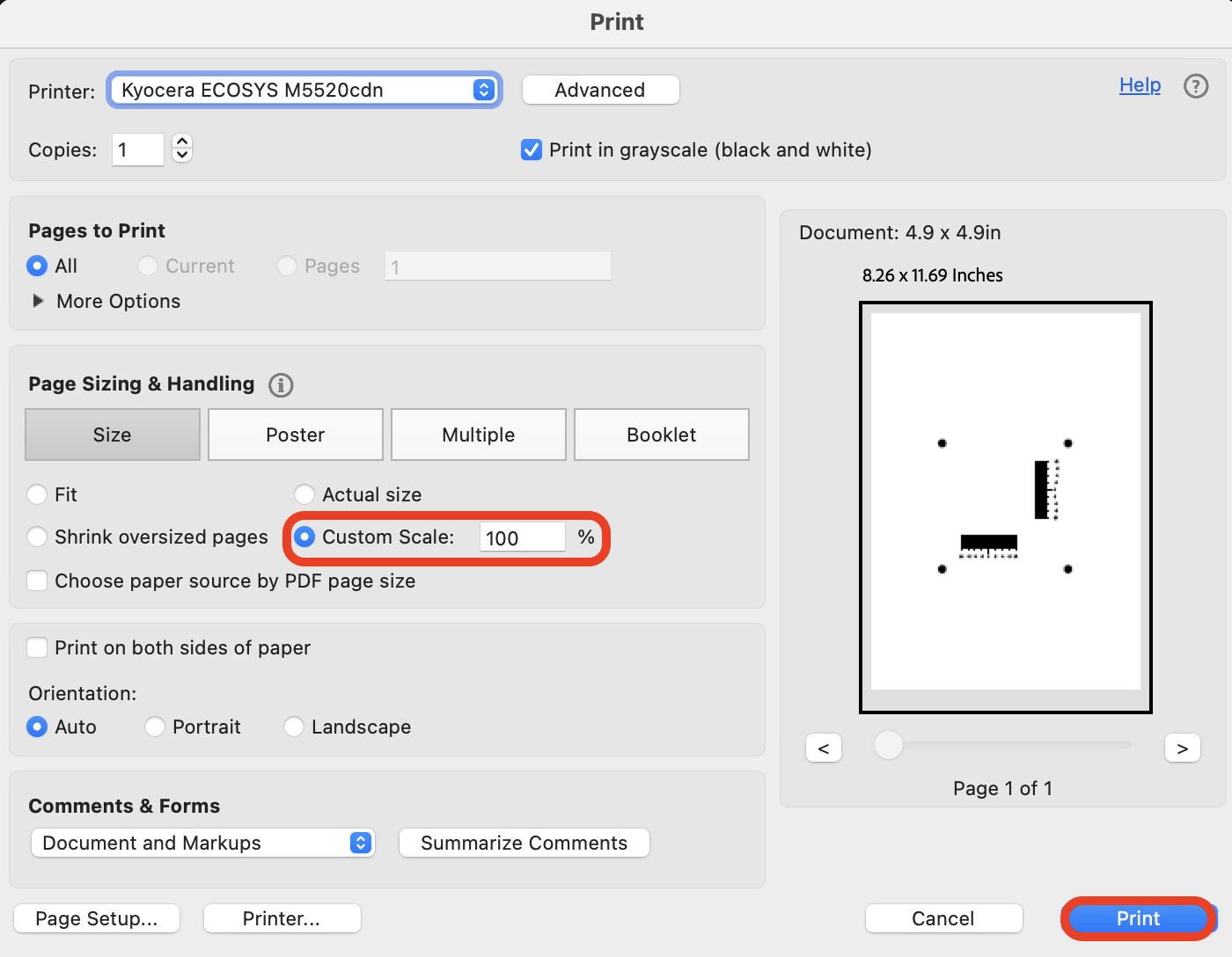

Imprima este arquivo e certifique-se de imprimir a folha em "Escala de 100%" ou "Tamanho real".

Etapa 6

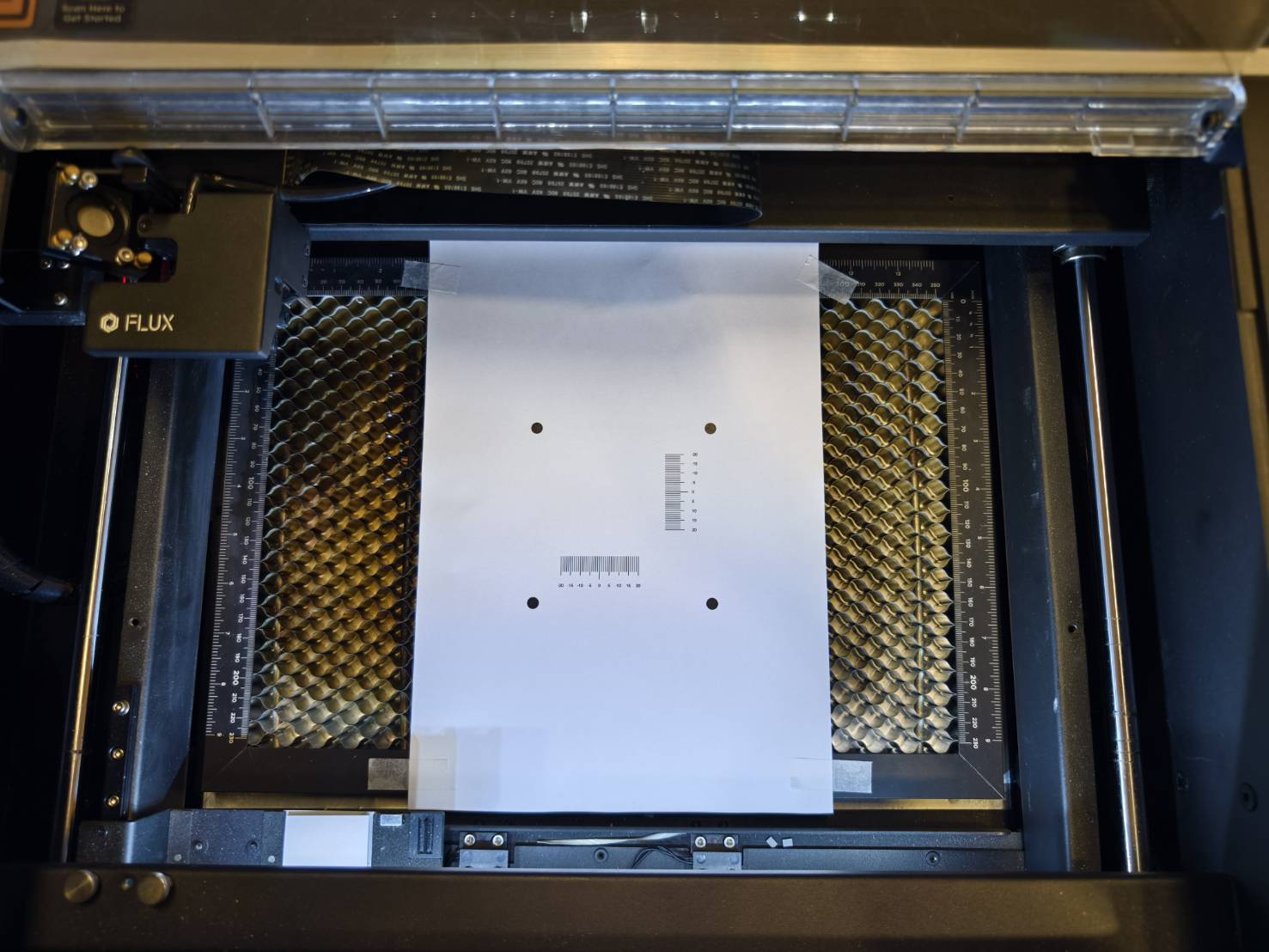

Coloque a folha impressa no centro da área de trabalho da máquina e prenda-a à mesa colmeia com fita adesiva.

Ajuste o foco na folha.

Etapa 7

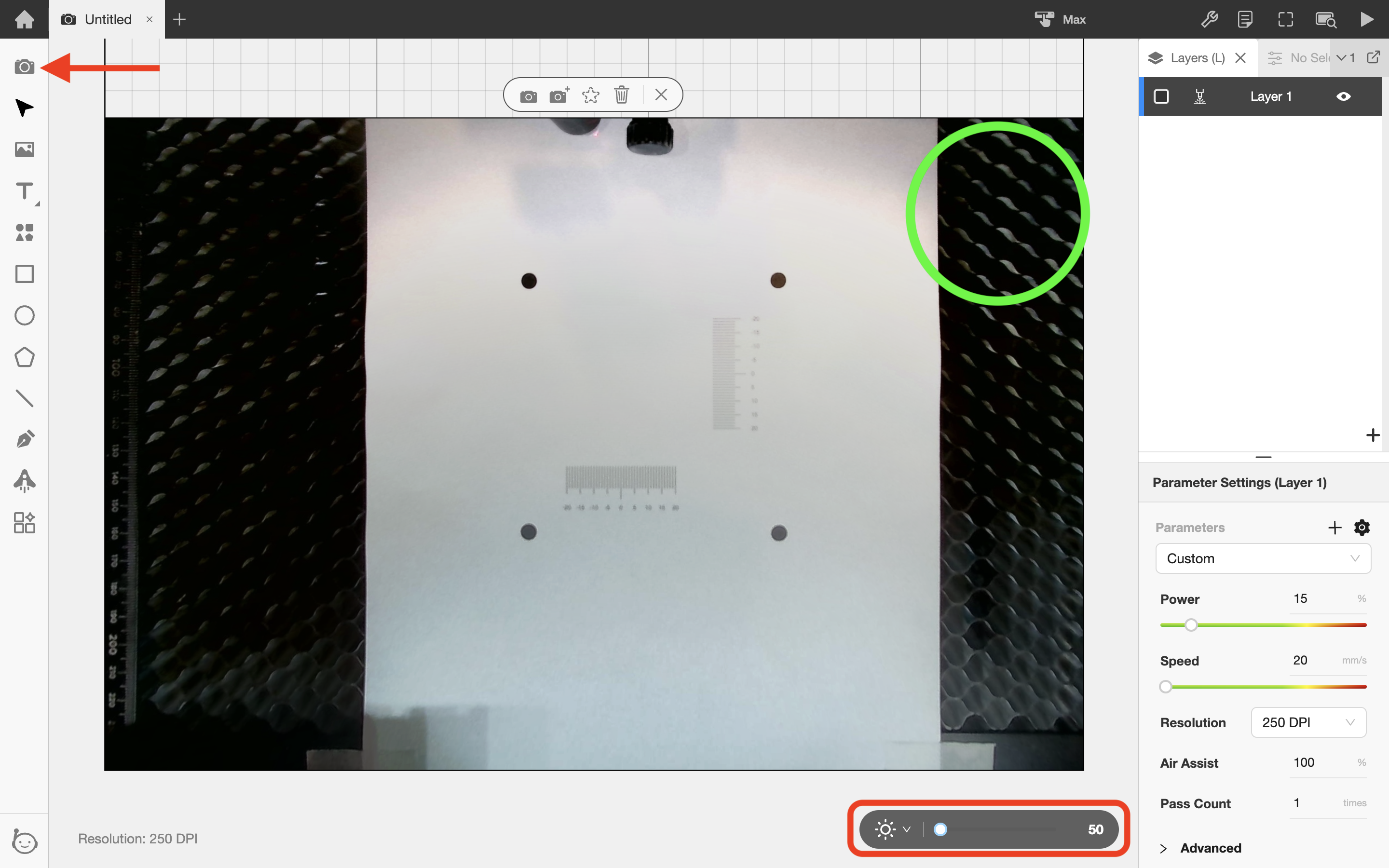

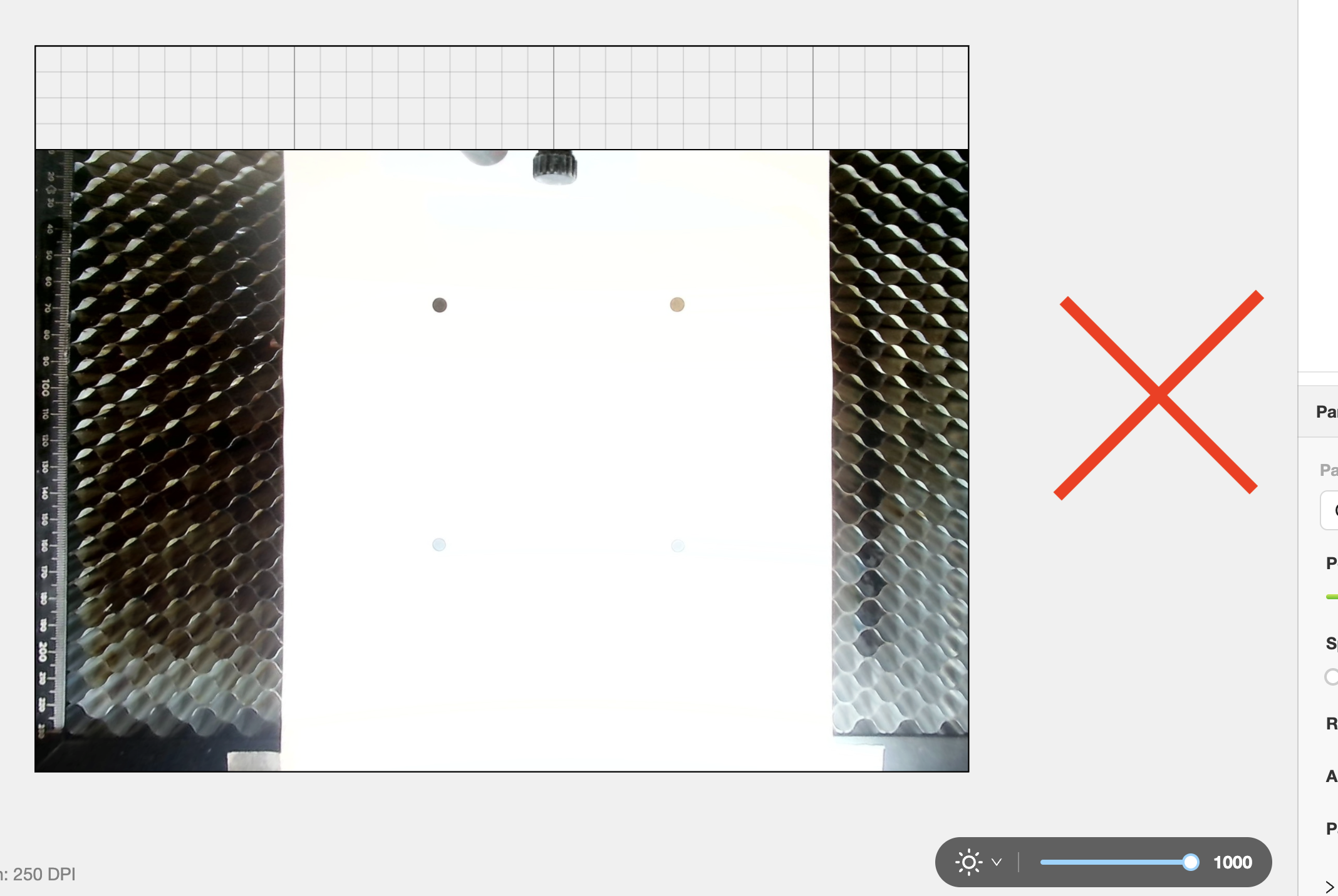

Tire uma foto usando a pré-visualização da câmera e ajuste o brilho para garantir que os 4 pontos pretos estejam visíveis.

Etapa 8

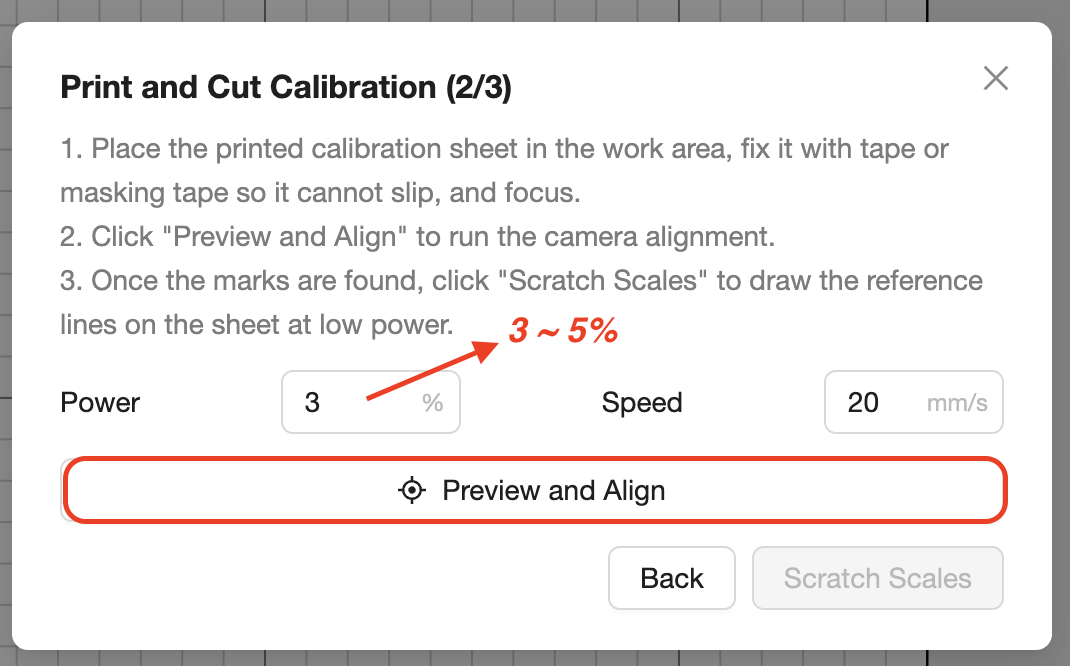

Volte ao software e continue o processo.

Defina a potência entre 3 e 5%. Recomenda-se 3% na primeira vez. Aumente-a se o laser não disparar a 3%.

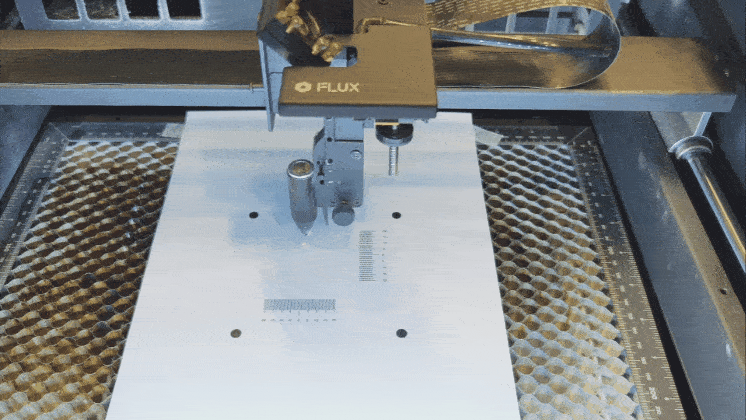

Demonstração.

Etapa 9

Verifique o resultado.

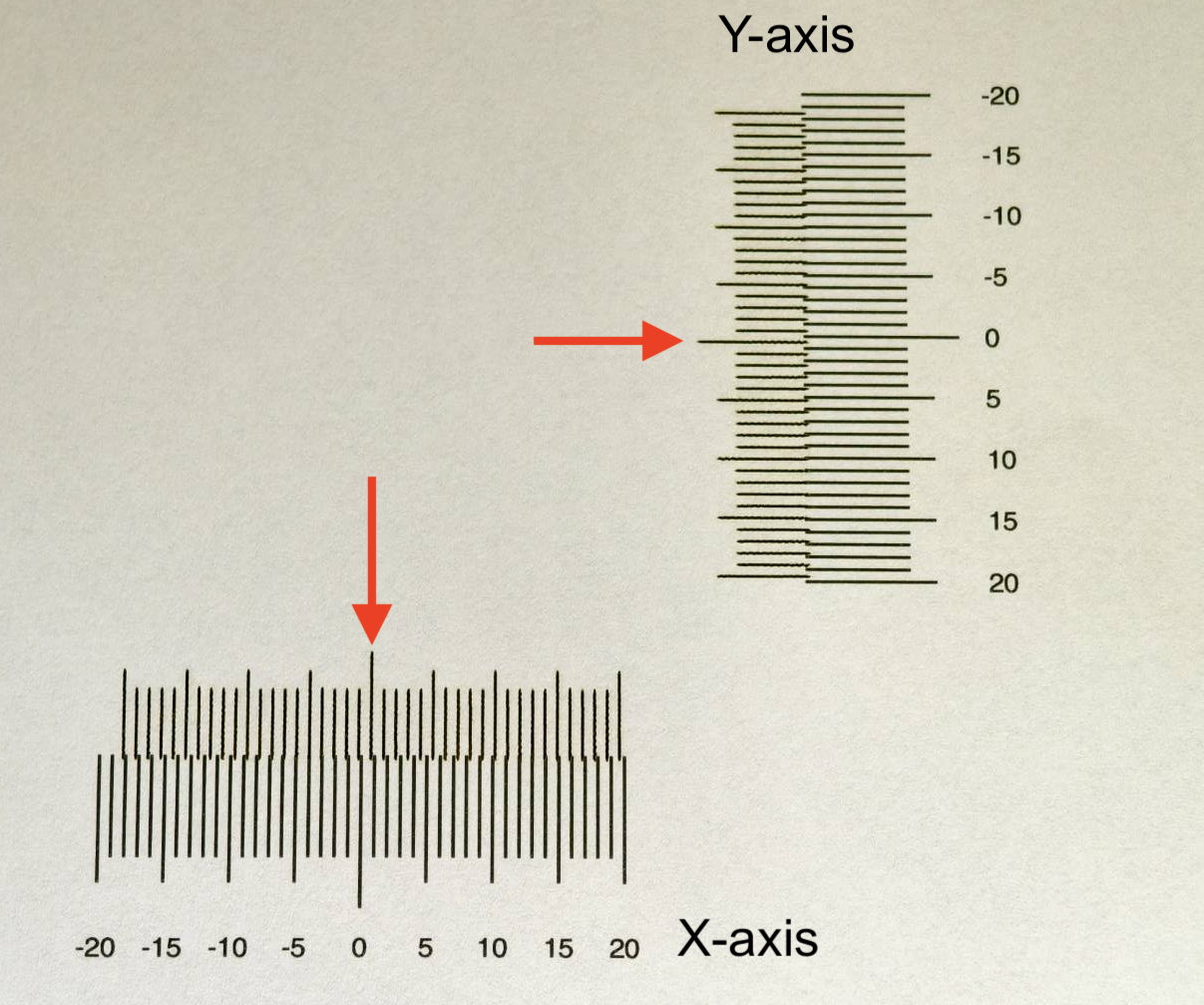

No exemplo do vídeo acima, encontre a linha mais longa e anote o valor.

A linha do eixo X está em torno de "0,9" e a linha do eixo Y também está em torno de "0,5".
Os valores são menores que 1, portanto o software pode completar automaticamente até 1.

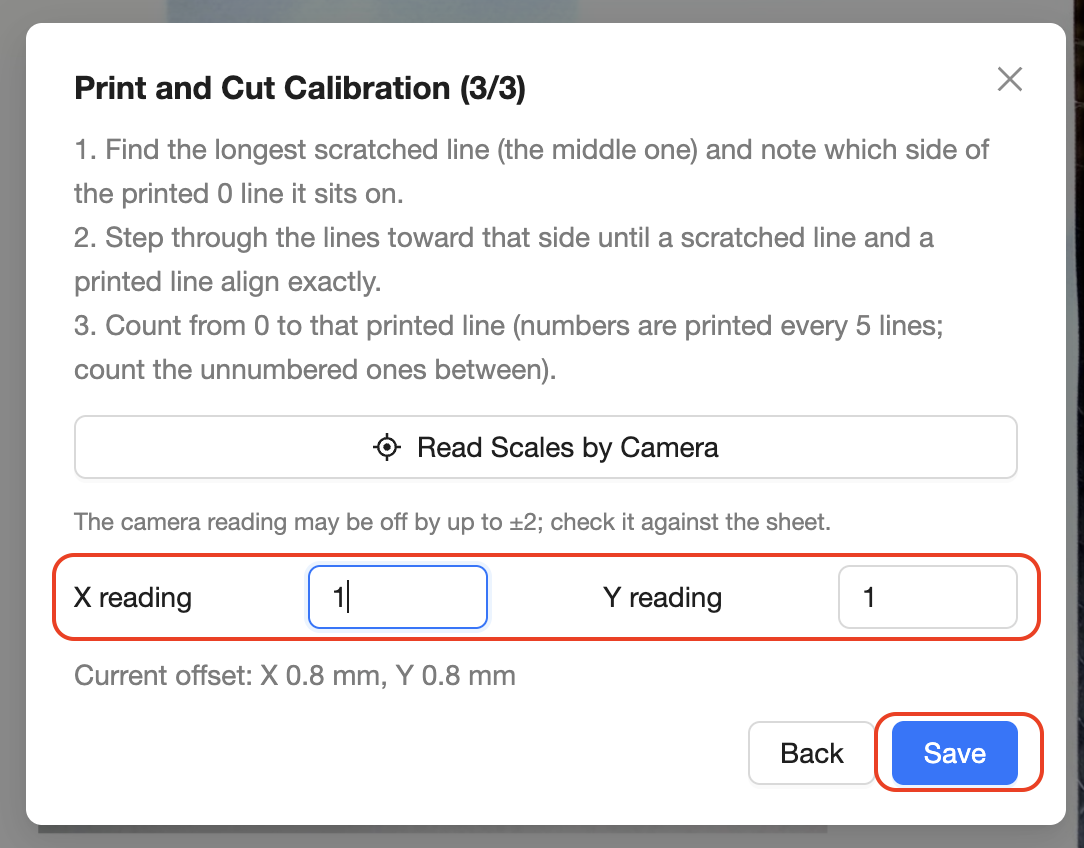

Insira os valores e clique em "Salvar". A calibração será concluída.
