HEXA - Substituição do Interruptor Redondo (Cor Prata)

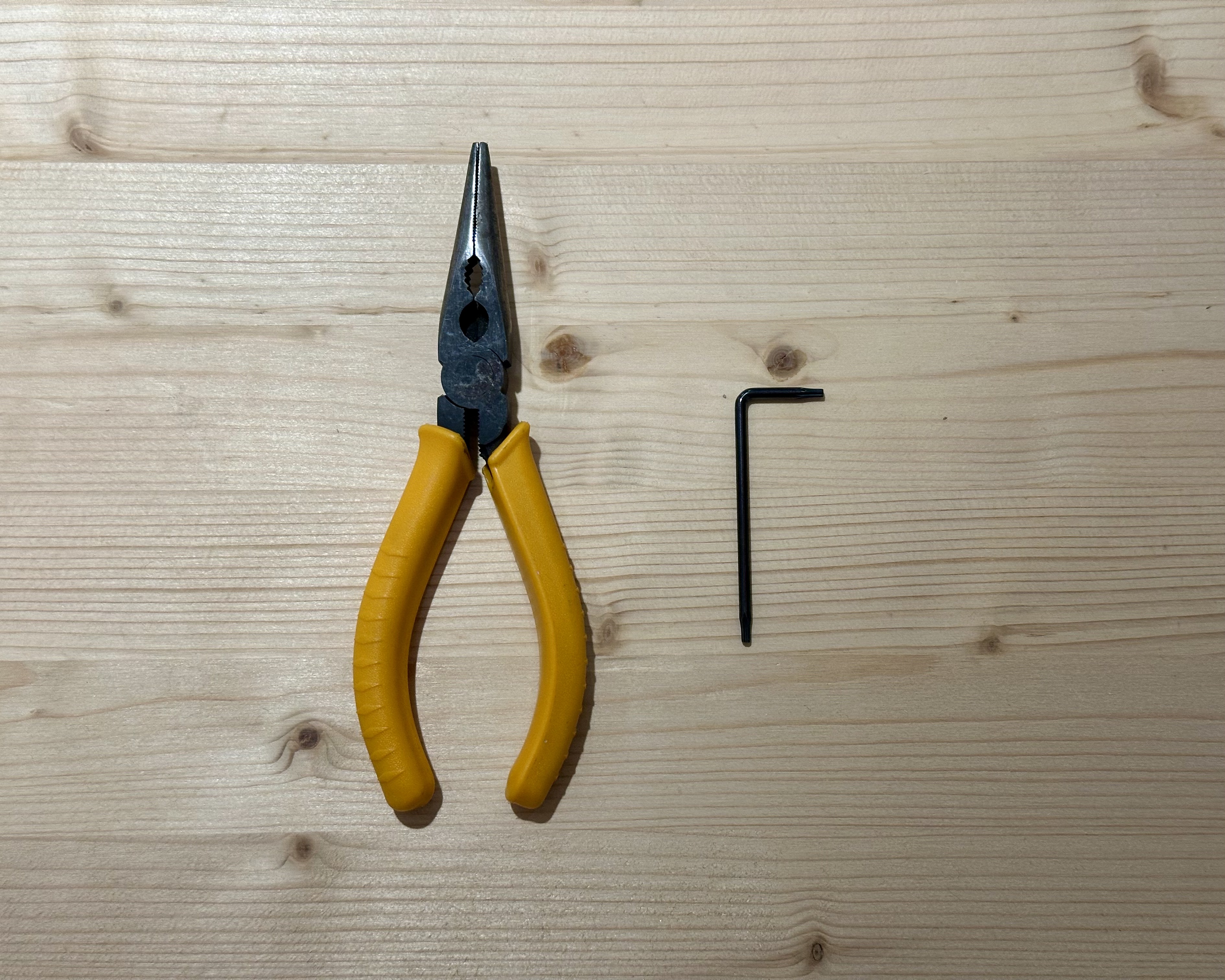

Ferramentas

Passo 1

Desligue a máquina e remova os oito parafusos da tampa lateral.

Passo 2

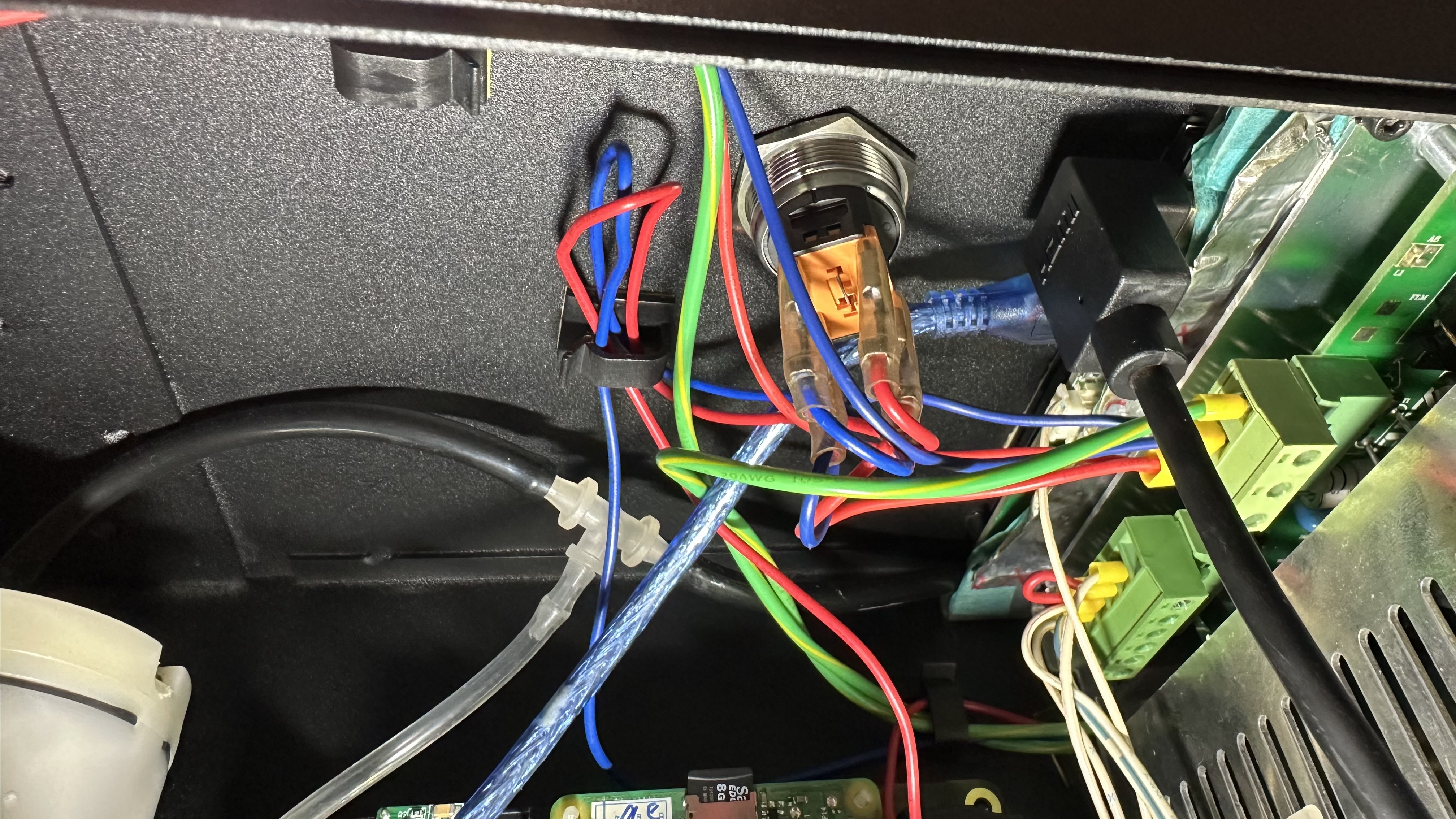

Tire uma foto dos fios no interruptor para consultar a posição posteriormente.

Passo 3

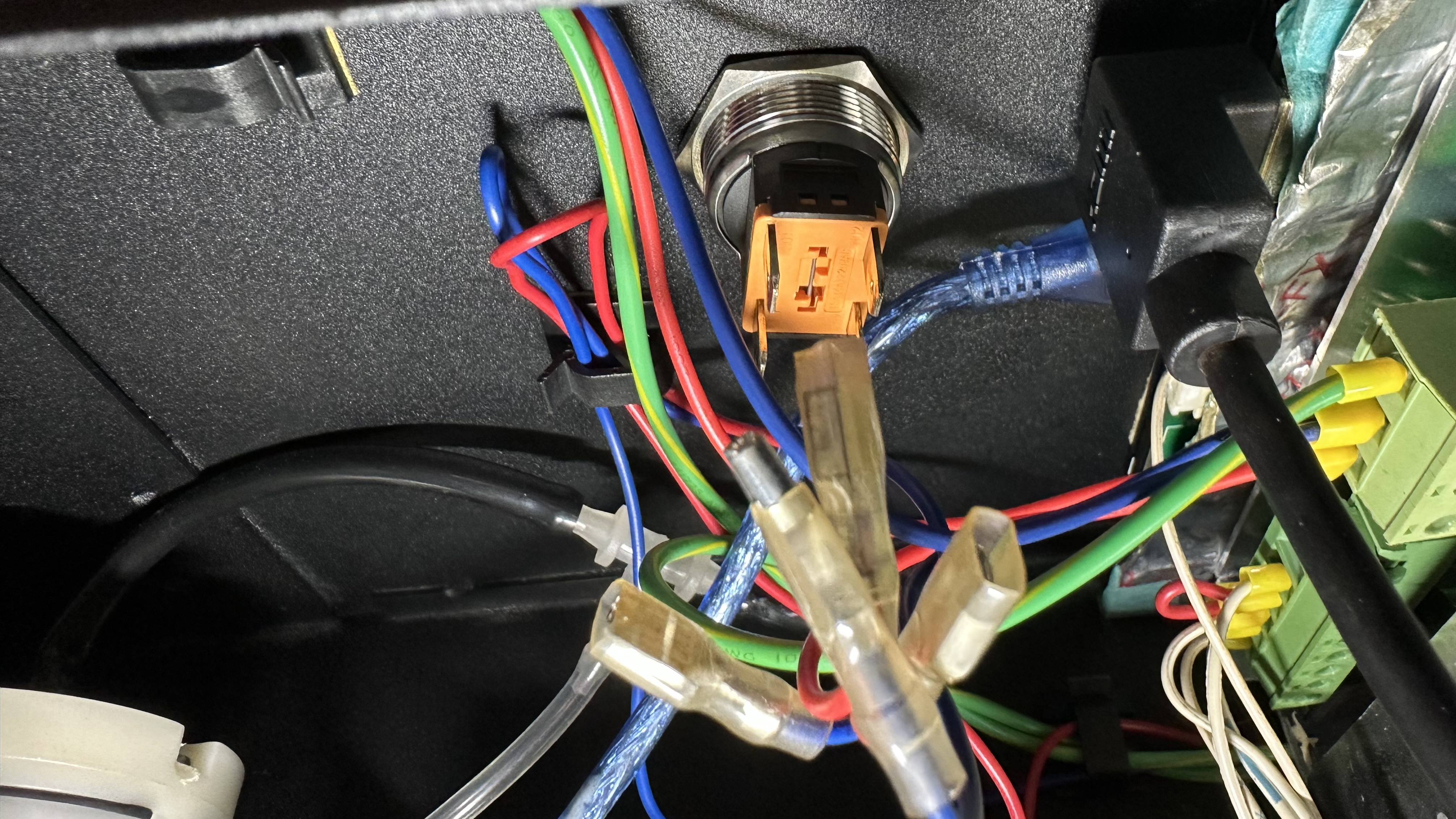

Remova os fios.

Passo 4

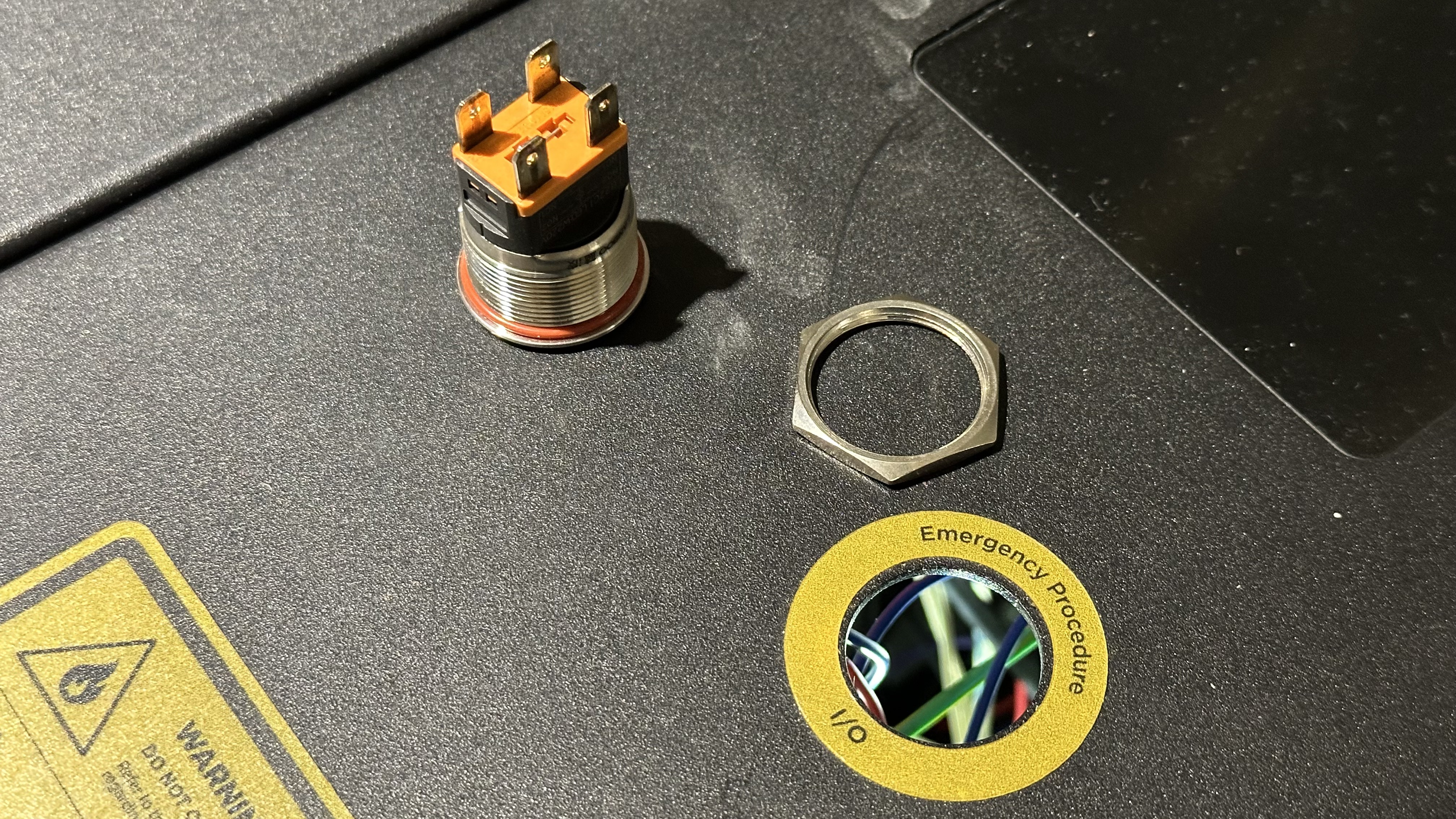

Remova o interruptor redondo desrosqueando a porca que o prende.

Passo 5

Instale o novo interruptor redondo rosqueando a porca que o prende.

Passo 6

Conecte os fios aos terminais do interruptor.

Certifique-se de que os fios de mesma cor estejam nos mesmos lados (apenas esquerdo e direito).

Exemplo Correto	Exemplos Incorretos

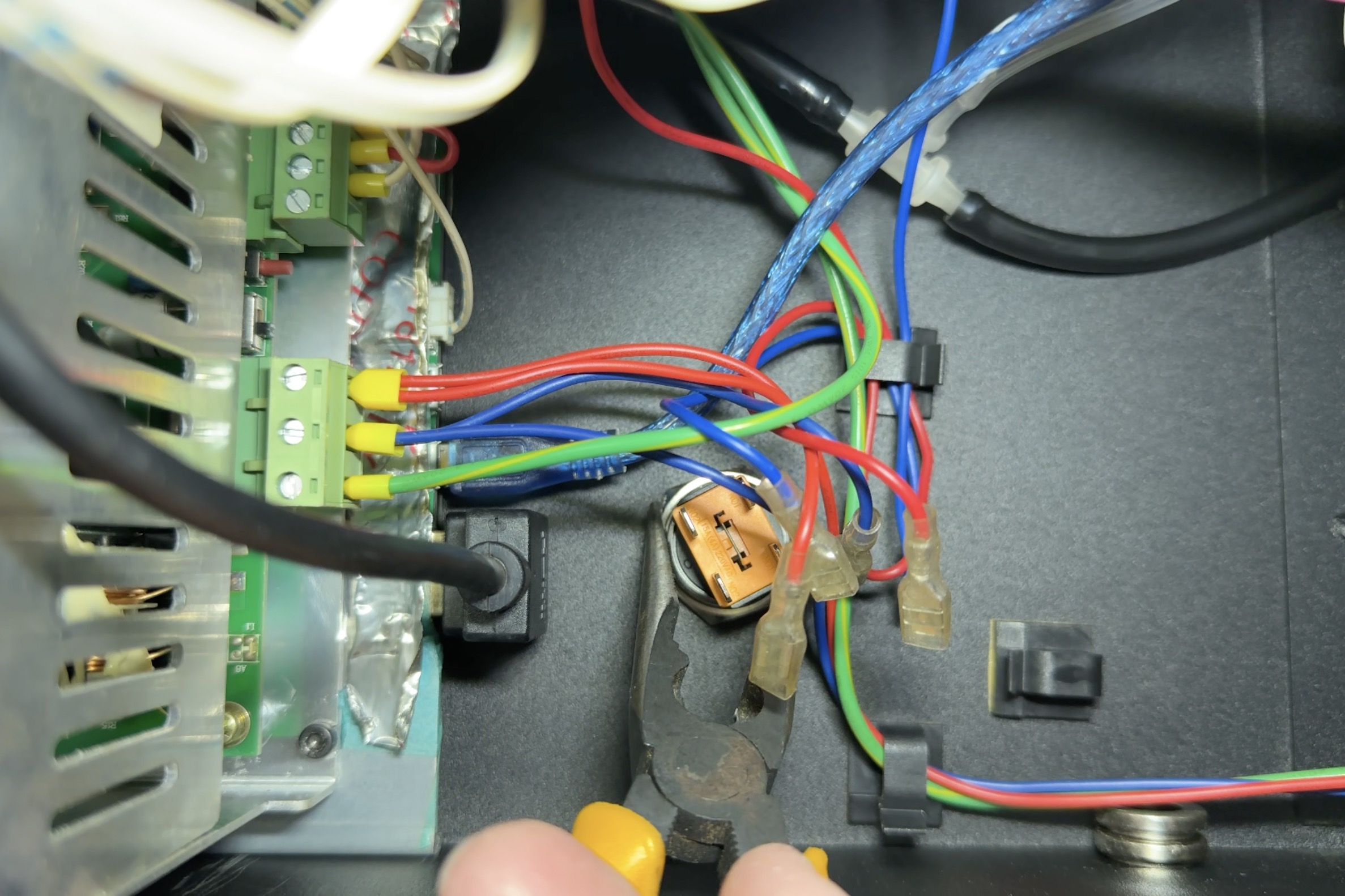

Após conectar e garantir que as posições das cores estejam corretas, utilize o alicate para fixar os fios firmemente.

Etapa 7

Feche a tampa lateral e aperte o parafuso.
