Descrição

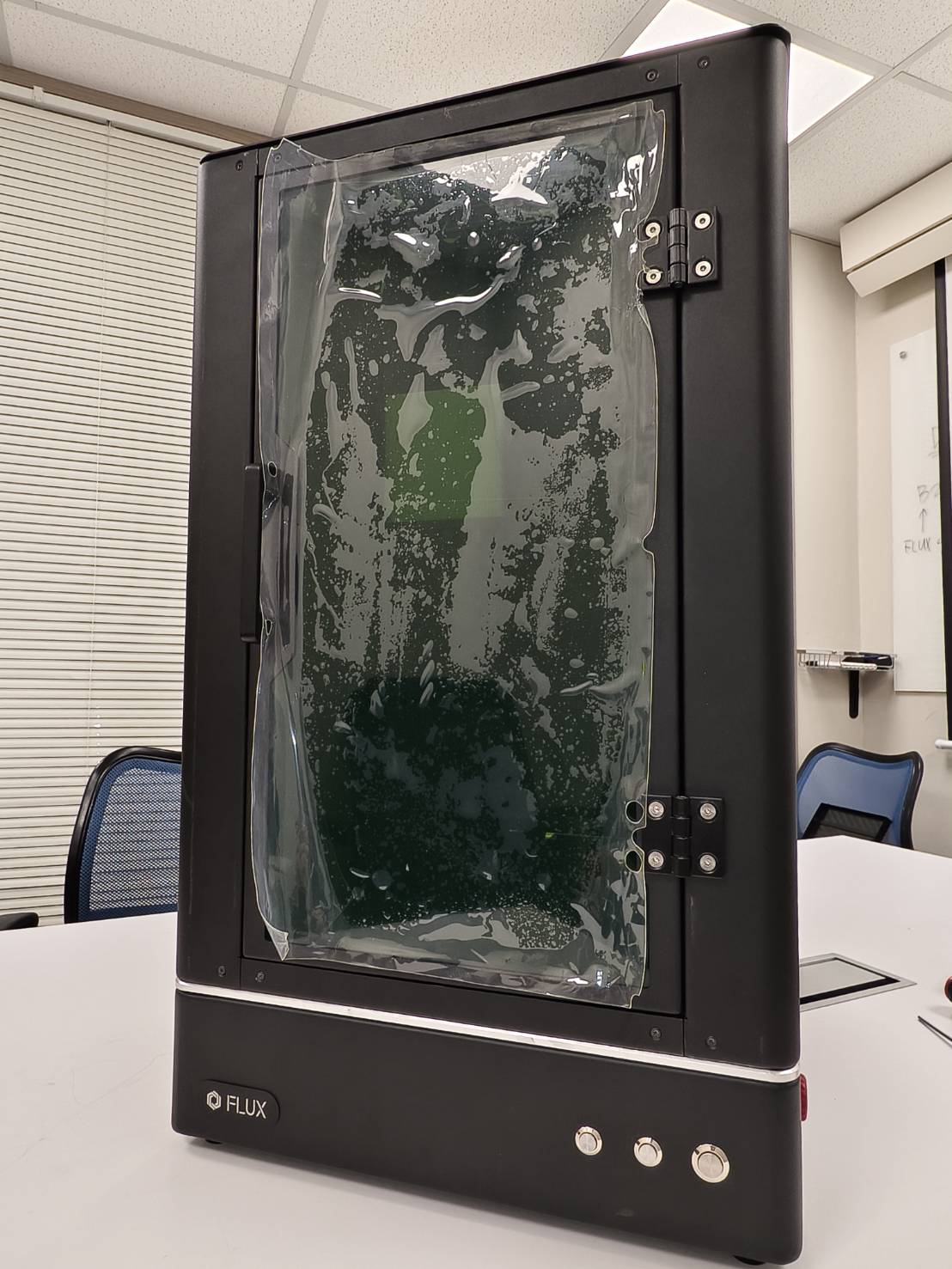

Este artigo irá orientá-lo através da instalação da porta manual na versão Promark Desktop.

Modelos compatíveis:

Promark Desktop D20 / D30 / D50
Promark MOPA High Contrast M20

Conteúdo da embalagem

Código do Item	Nome/Descrição	Qtde	Observação
A	Tampa Esquerda (com placa PCB)	1 unid.
B	Tampa Direita	1 unid.
C	Barra Transversal	2 unid.

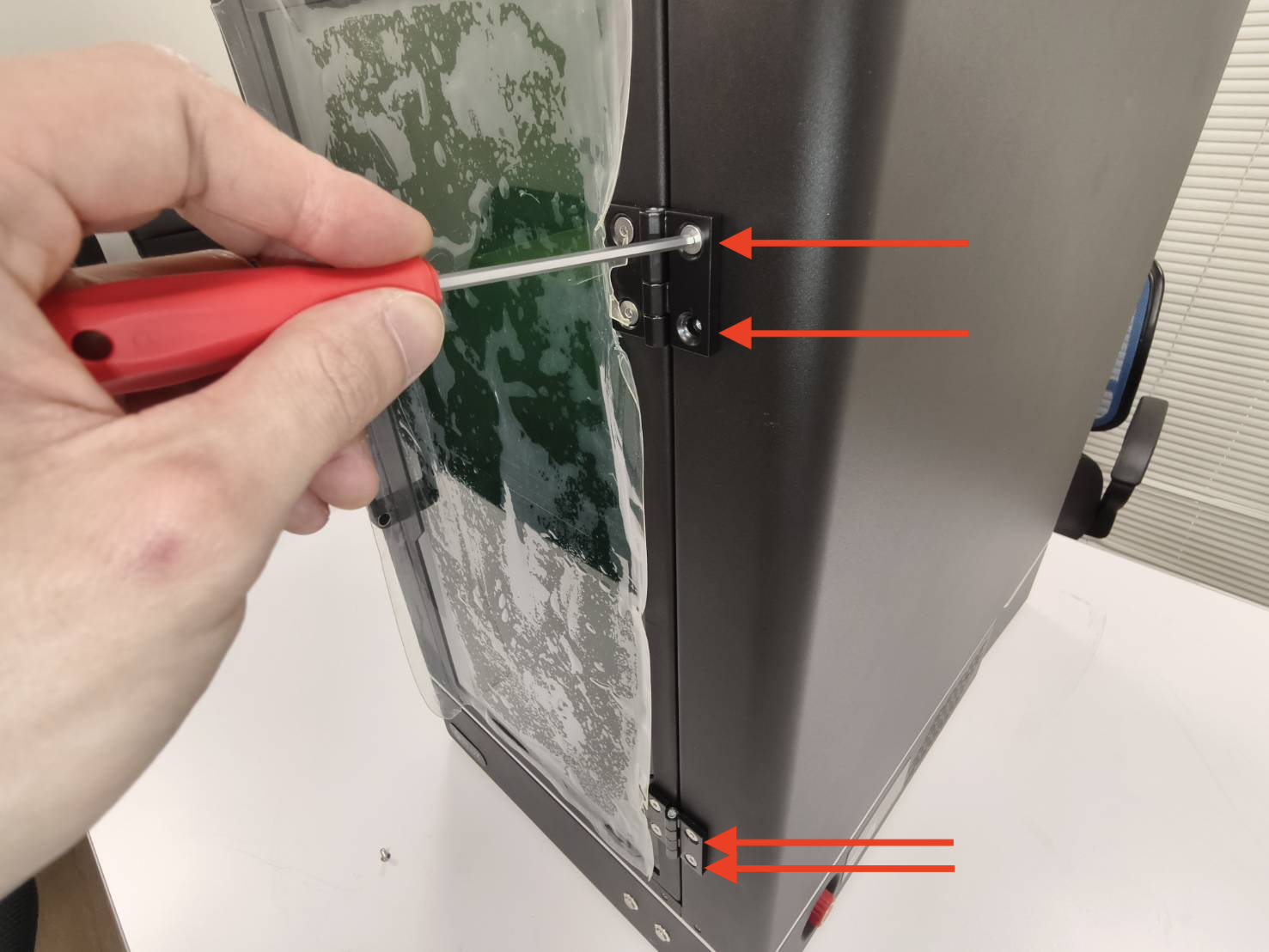

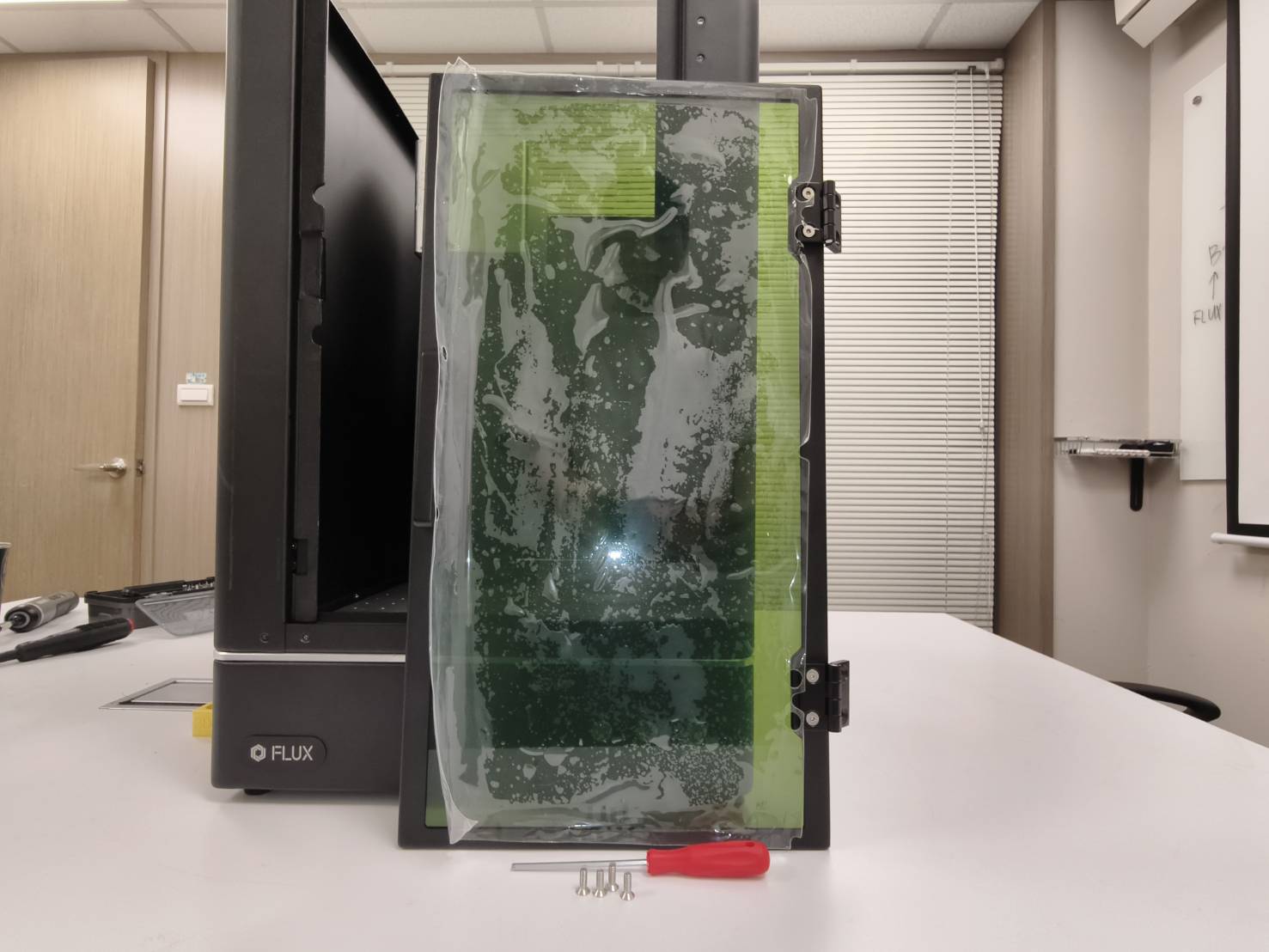

D	Conjunto da Porta (com dobradiças)	1 unid.
E	Tampa Traseira	1 unid.
F	Pé Traseiro	2 unid.
G	Placa Prateada	1 peça

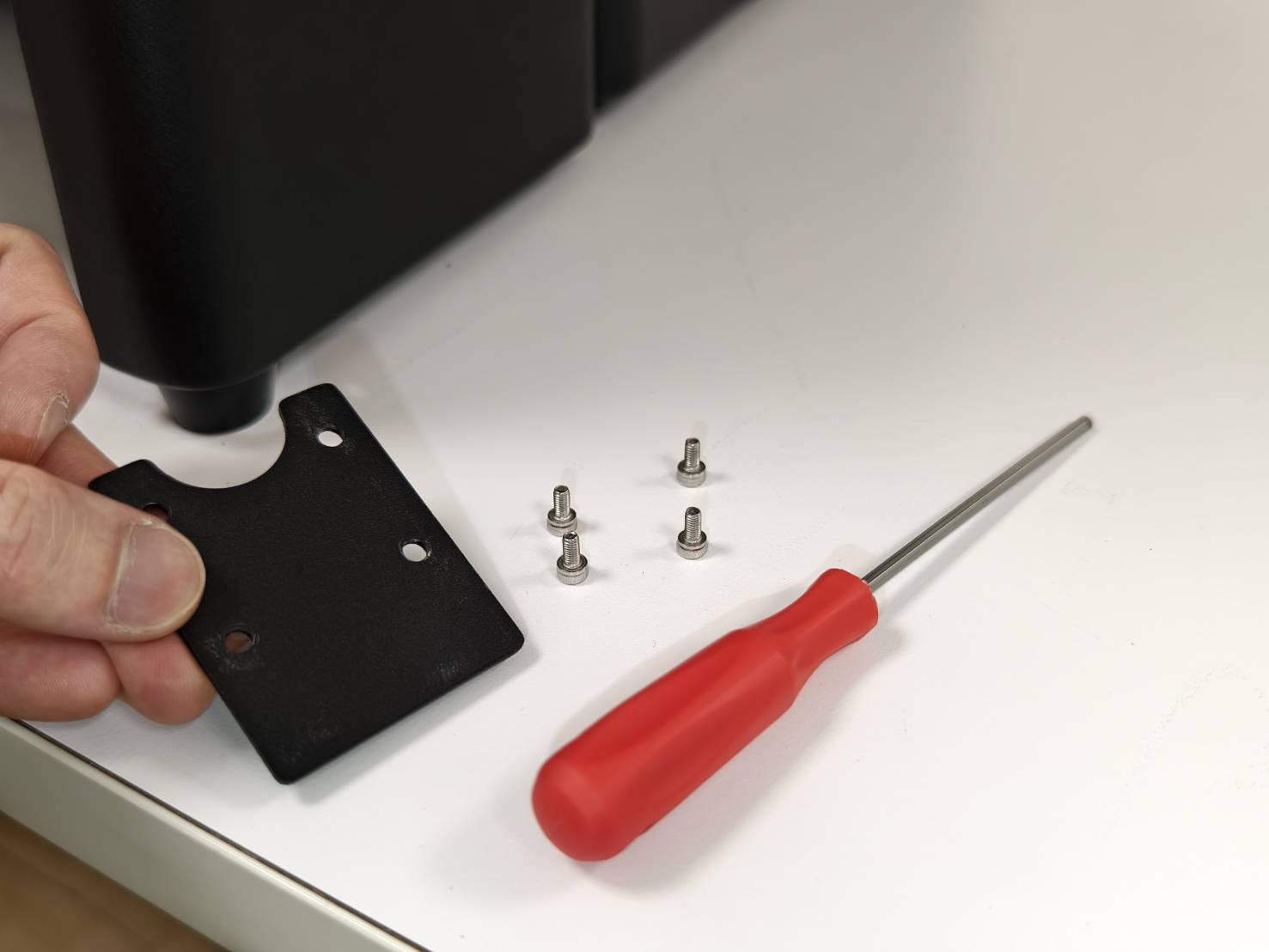

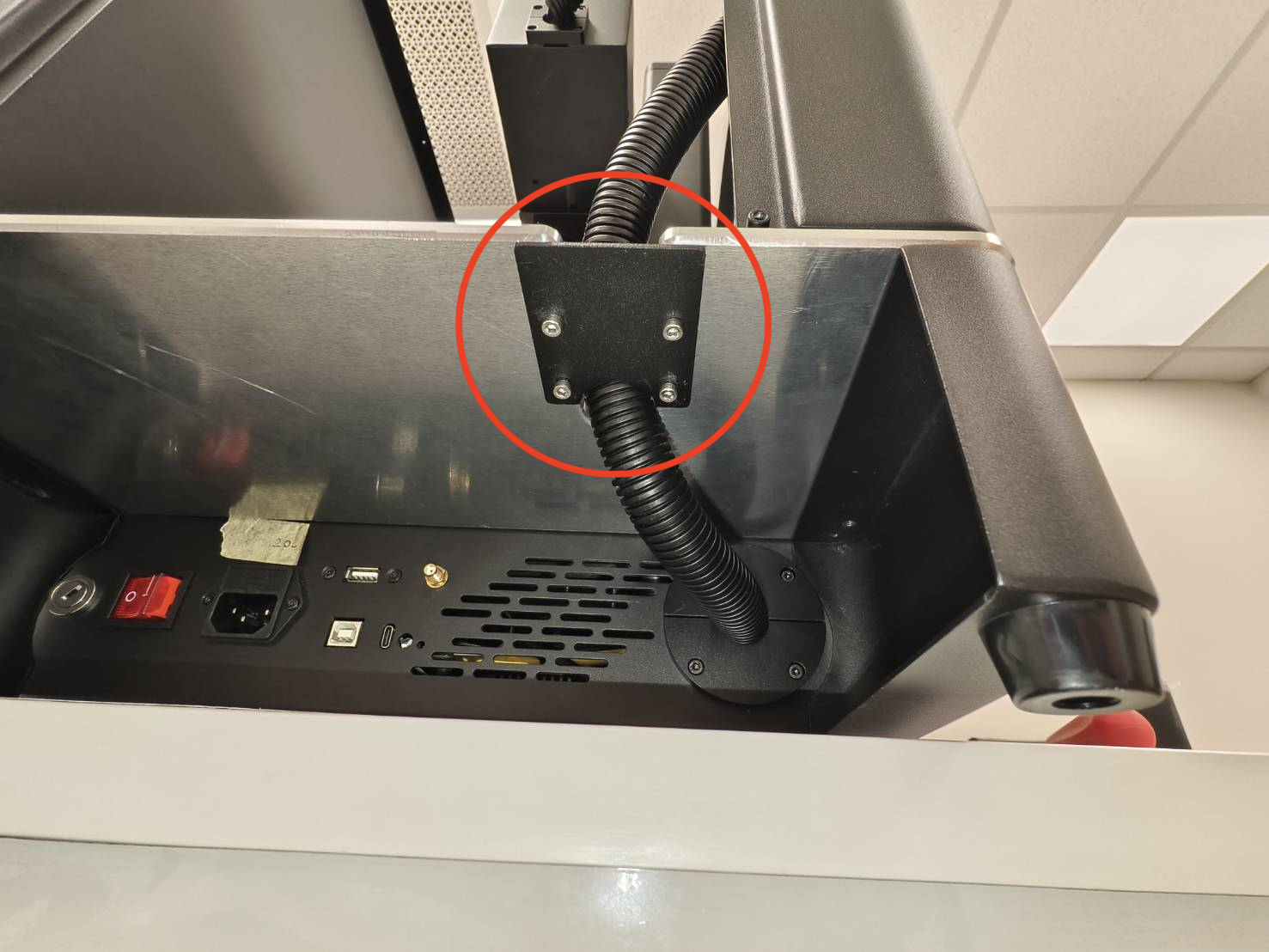

H	Placa de Cabos	1 unid.

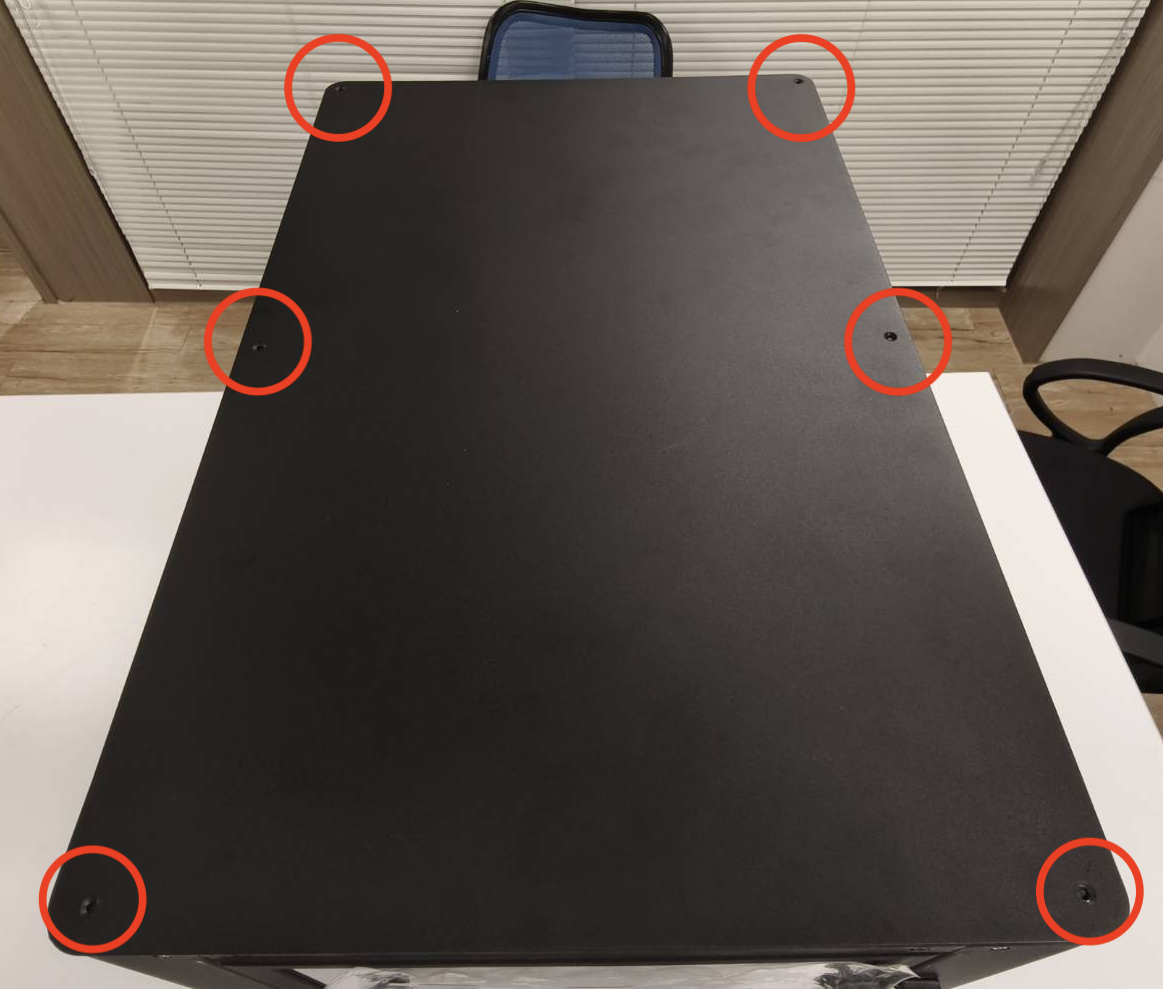

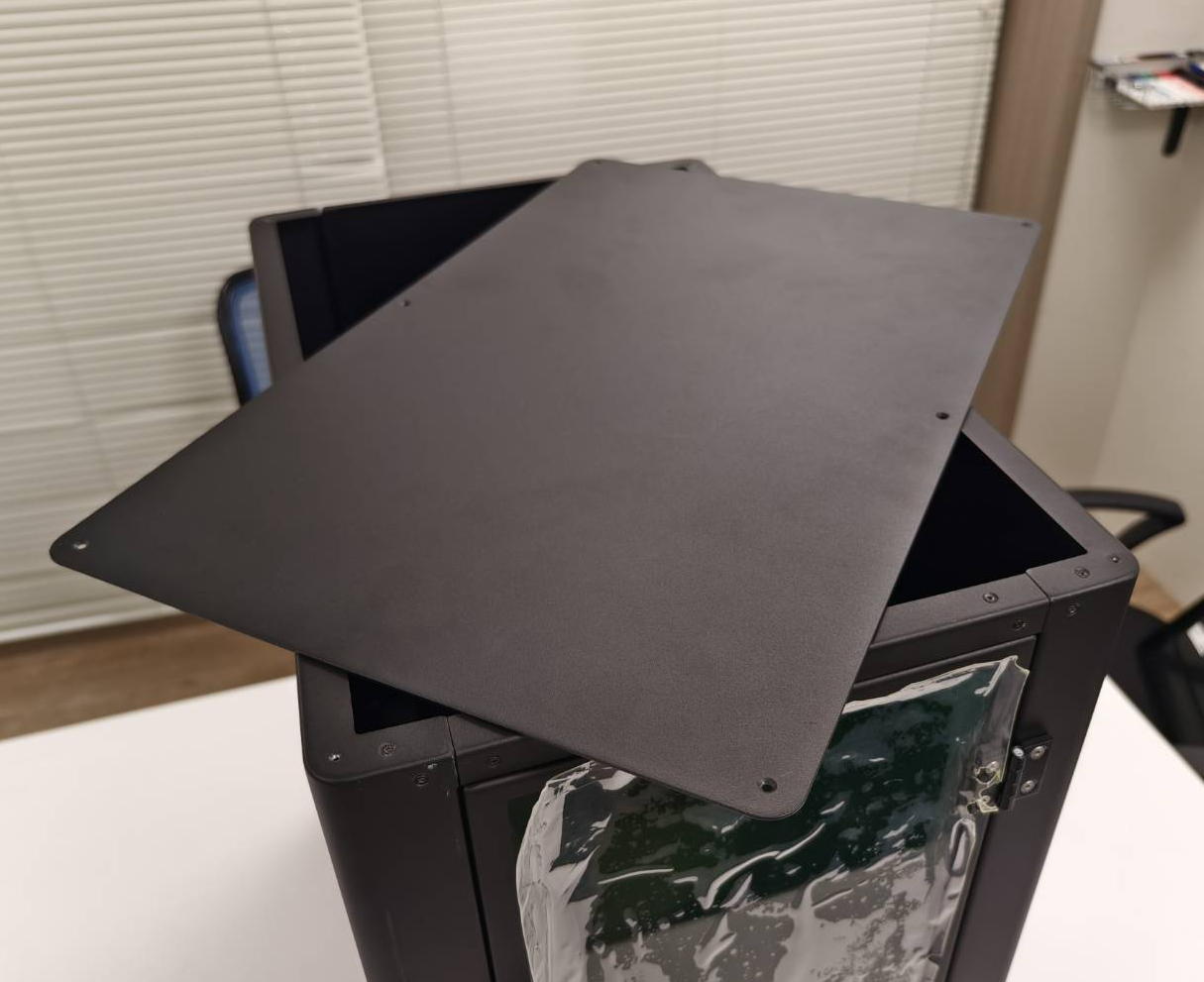

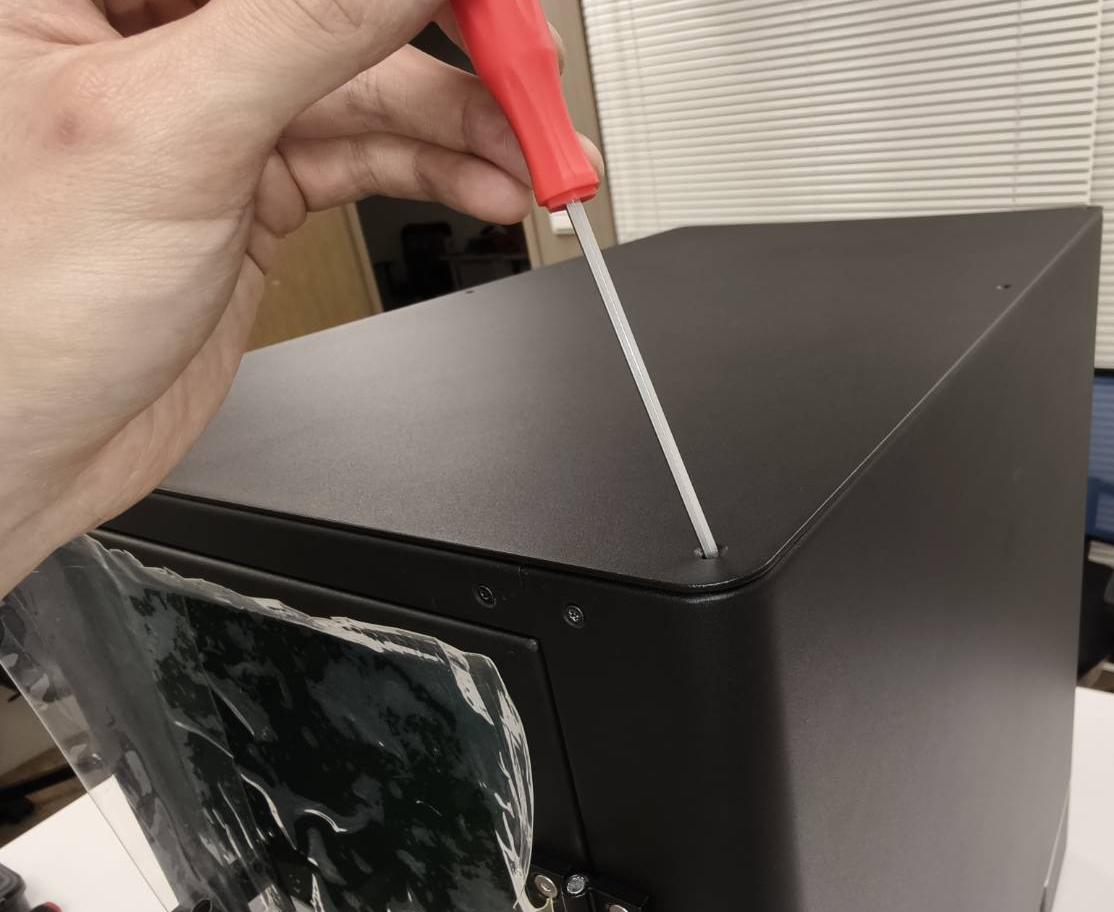

I	Tampa Superior	1 unid.

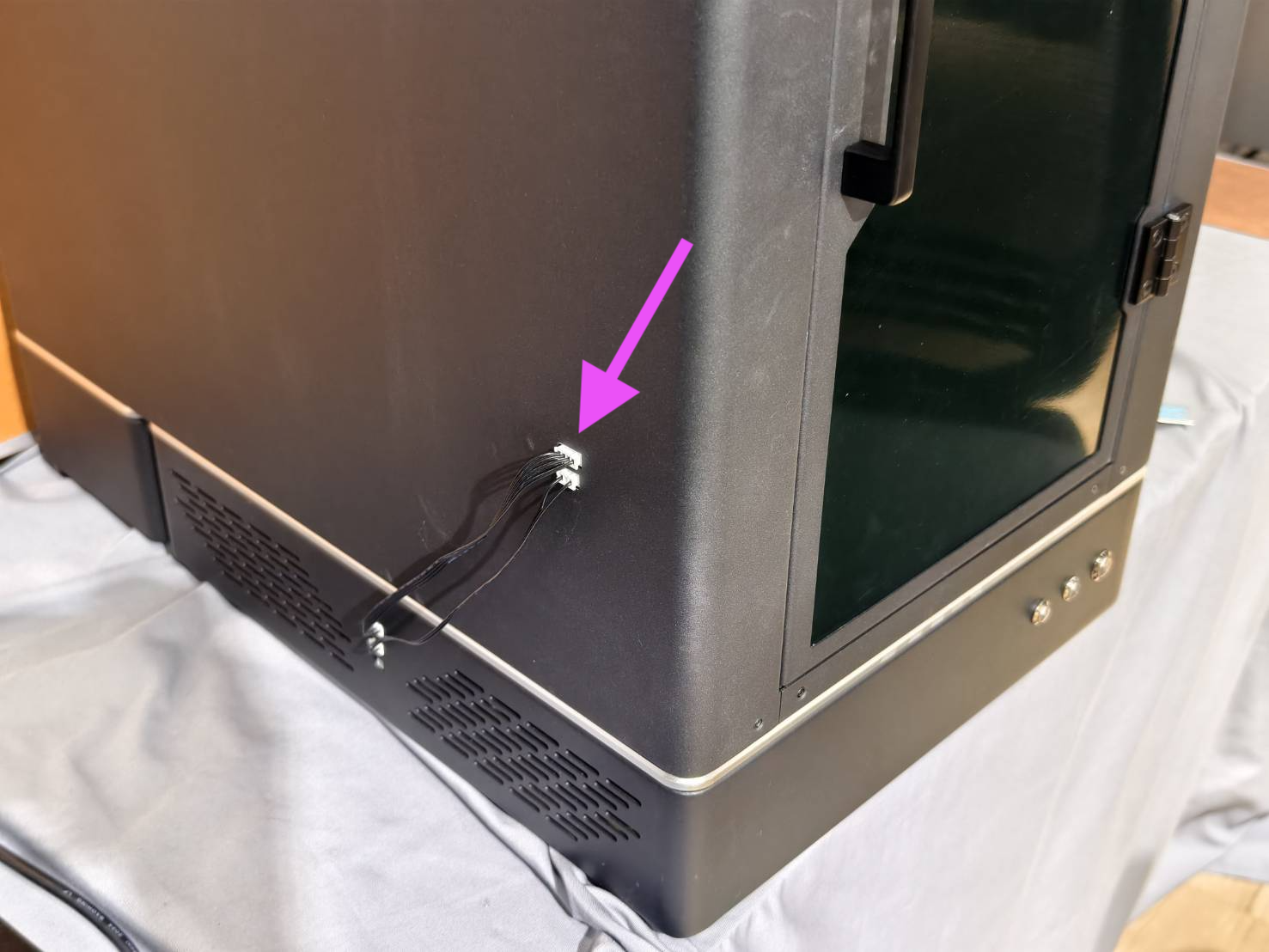

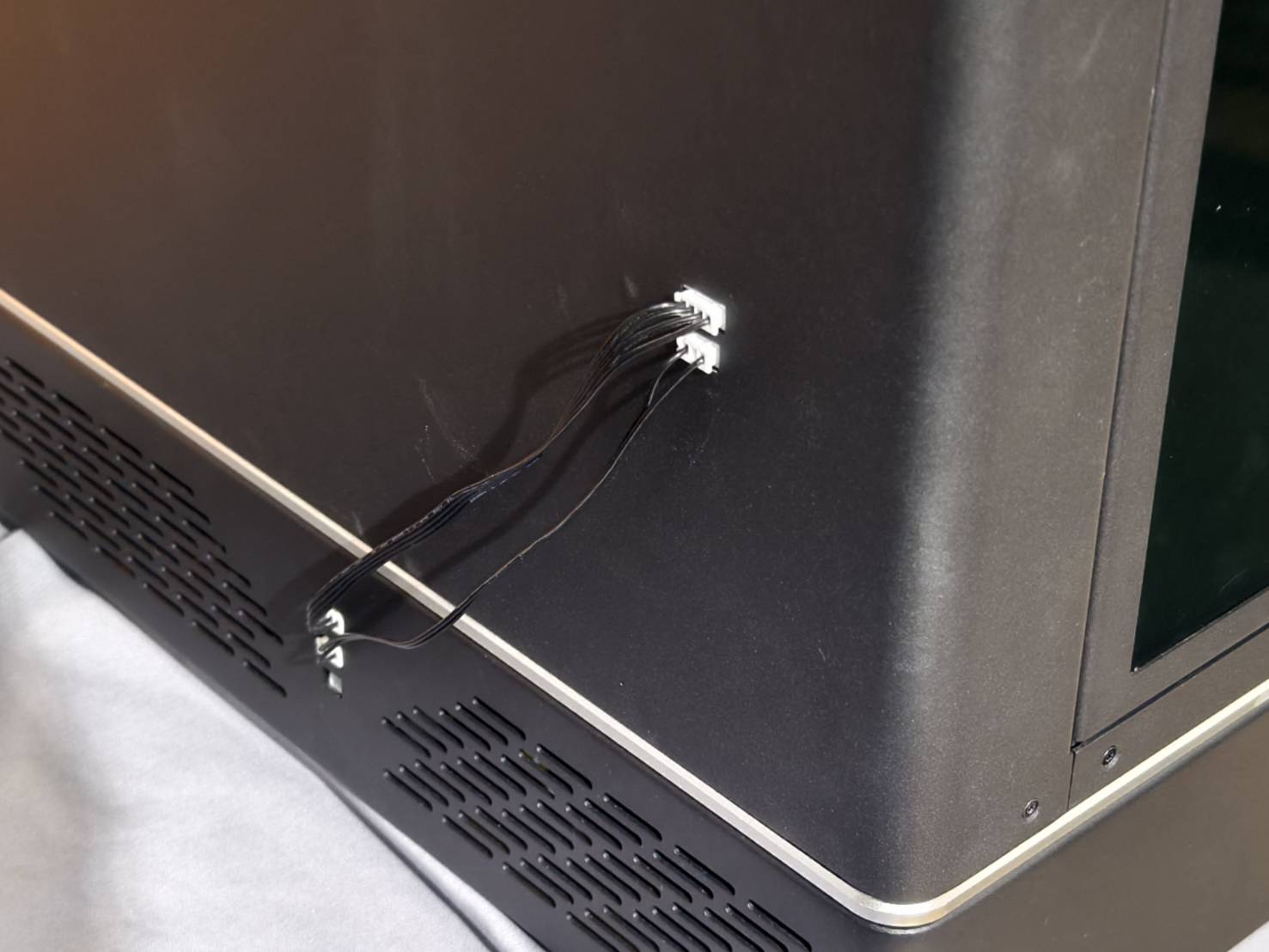

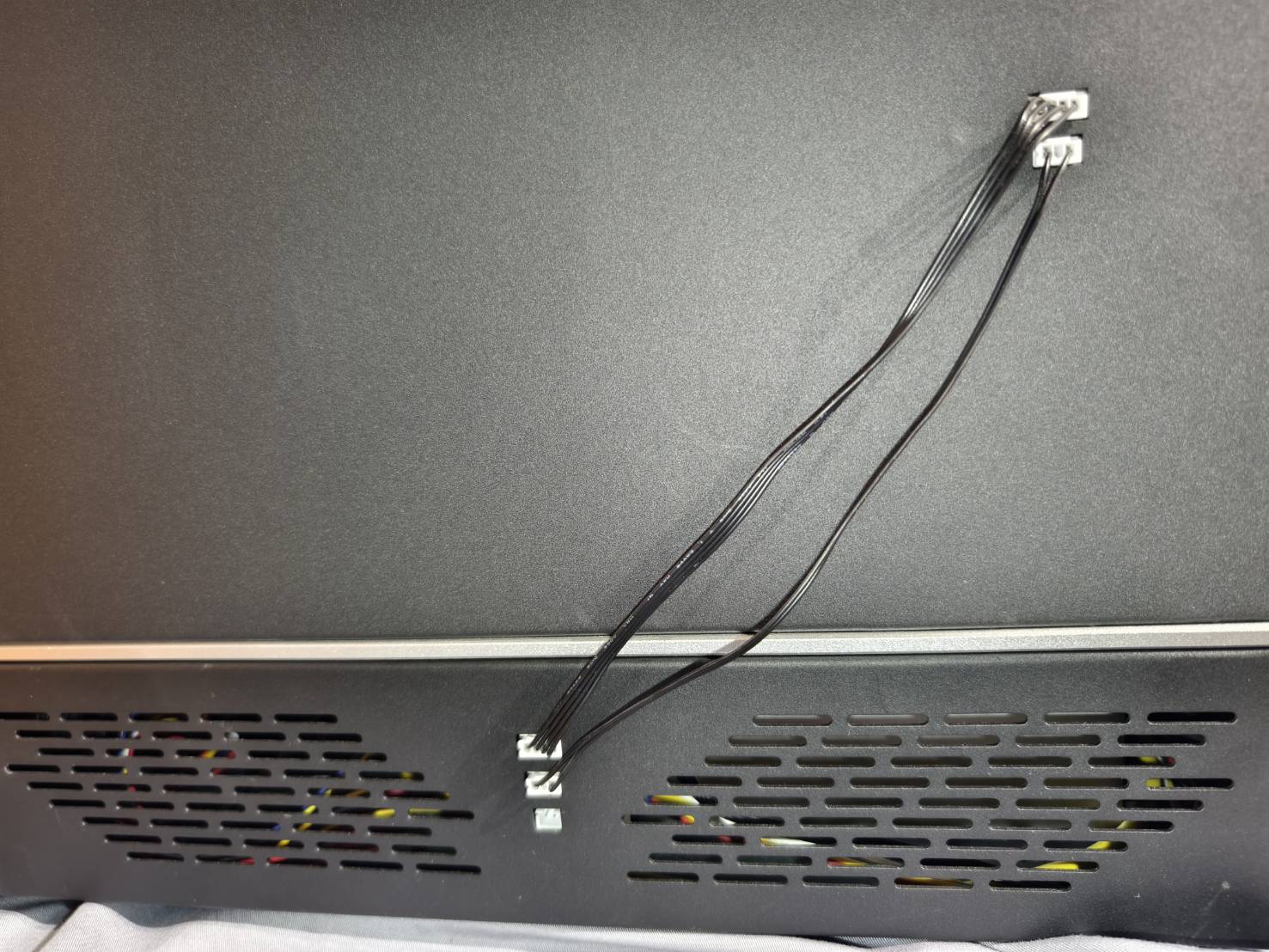

J	Cabo 1 (Cabo do Sensor da Porta)	1 unid.
K	Cabo 2 (Cabo Rotativo)	1 unid.
S1	Parafuso Torx T8	16 peças	Fornecidos dois extras
S2	Parafuso sextavado de cabeça chata M4*8 (sextavado de 3mm)	7 peças	Fornecido um extra
S3	Parafuso sextavado de cabeça chata M4*12 (sextavado de 3mm)	9 peças	Fornecido um extra
S4	Parafuso sextavado de cabeça escareada M4*10 (sextavado de 3mm)	5 peças	Fornecido um extra
S5	Parafuso sextavado de cabeça cilíndrica M3*6 (sextavado de 2,5mm)	5 peças	Fornecido um extra
T1	Chave Allen de 2,5mm	1 unid.
T2	Chave Torx T8	1 unid.

Ferramentas:

Preparação necessária:

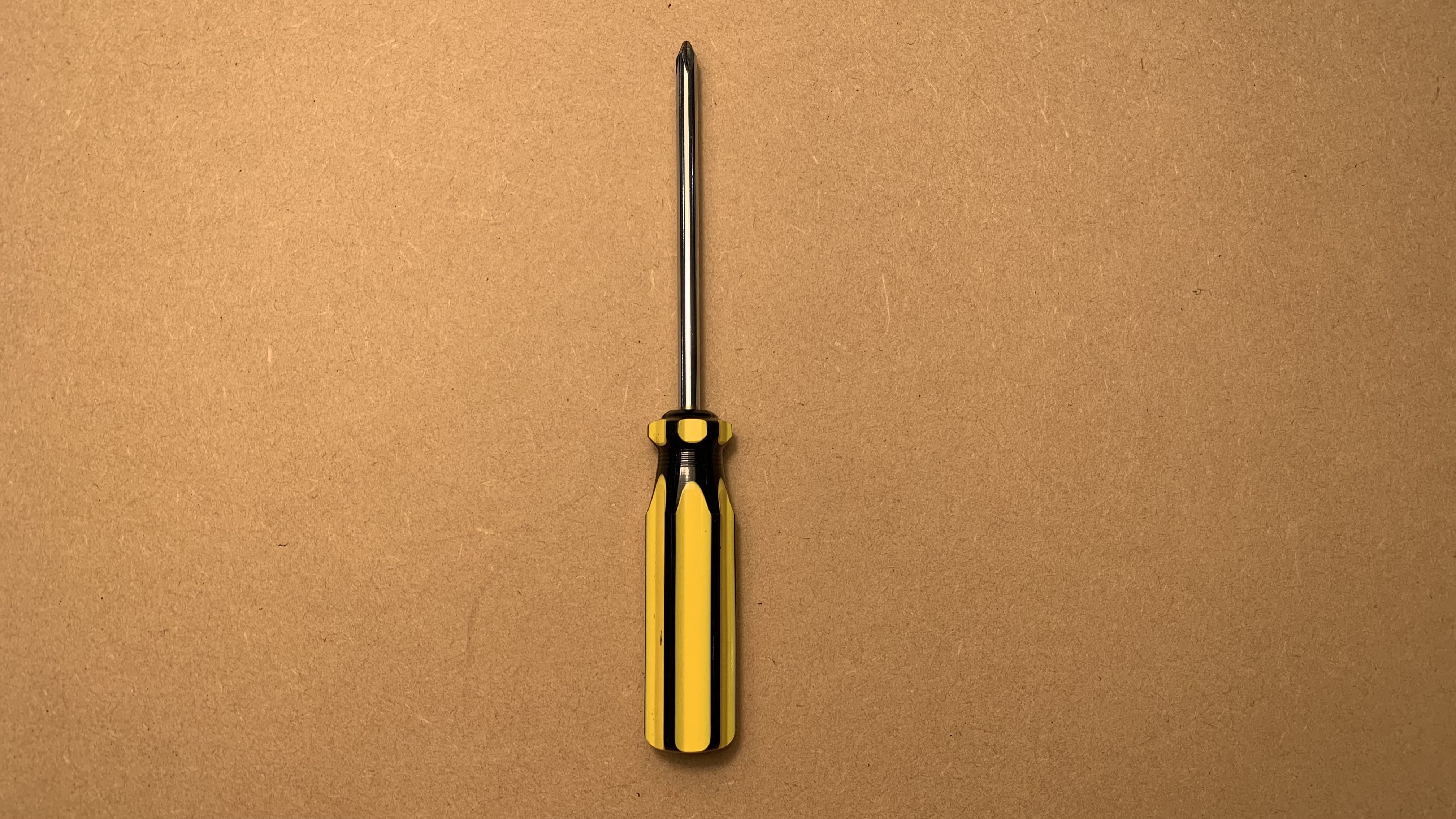

Chave Phillips

Etapa 1

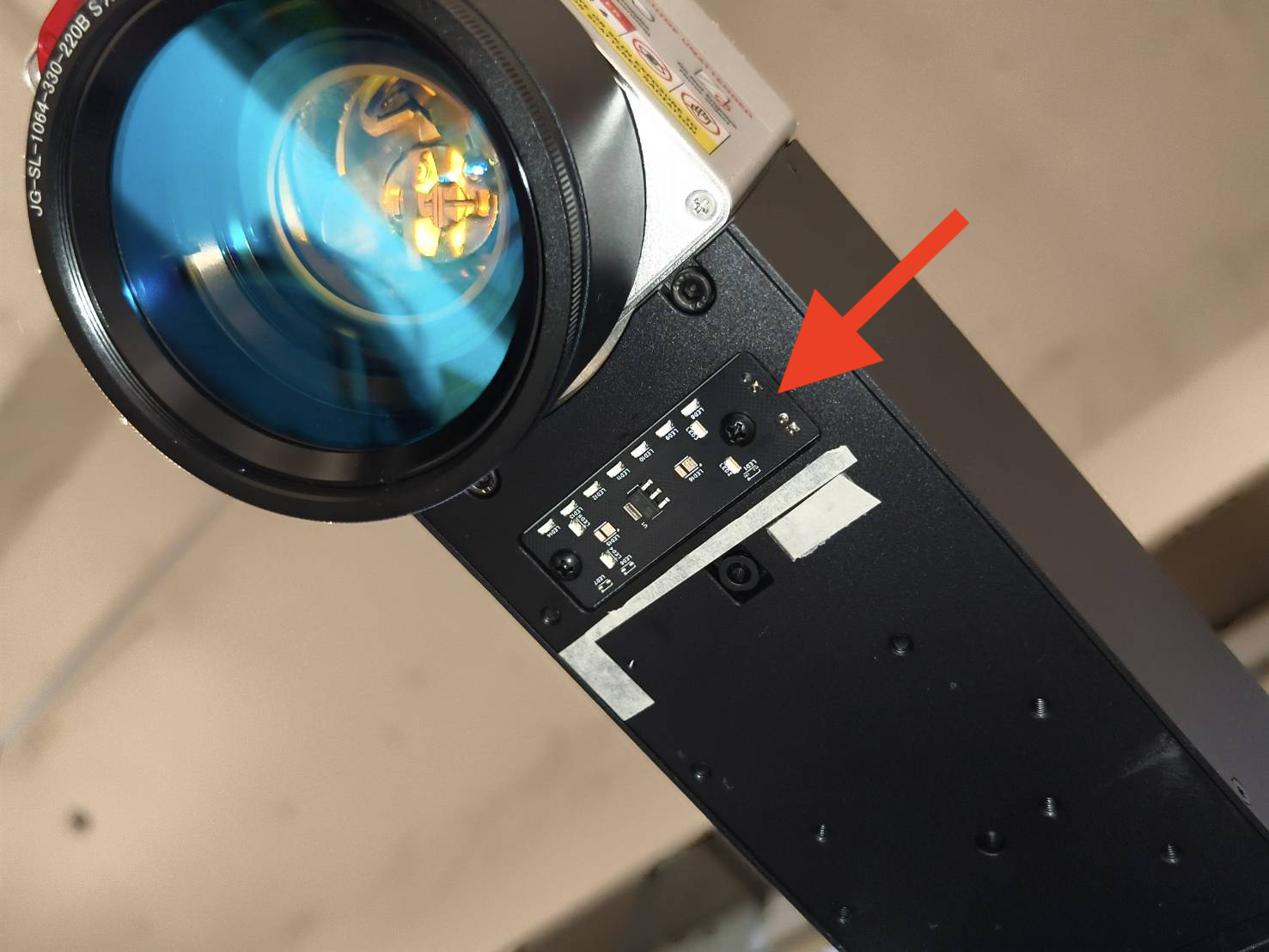

Siga o guia abaixo para substituir a placa de LED da câmera.
(O objetivo é substituir a placa de LED por uma diferente para evitar superexposição quando a porta manual estiver instalada.)
Promark - Substituição da Placa de LED da Câmera

Passo 2

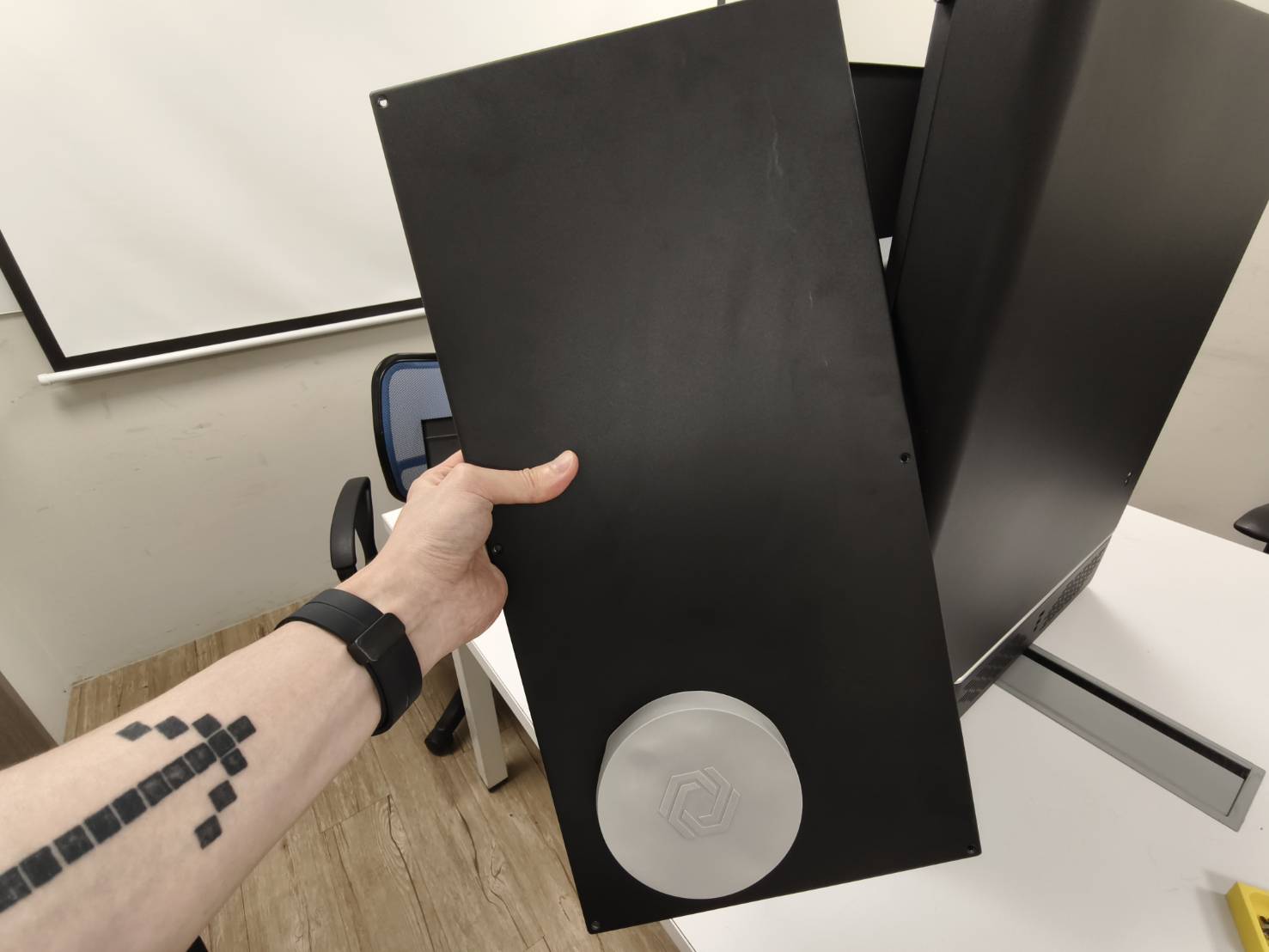

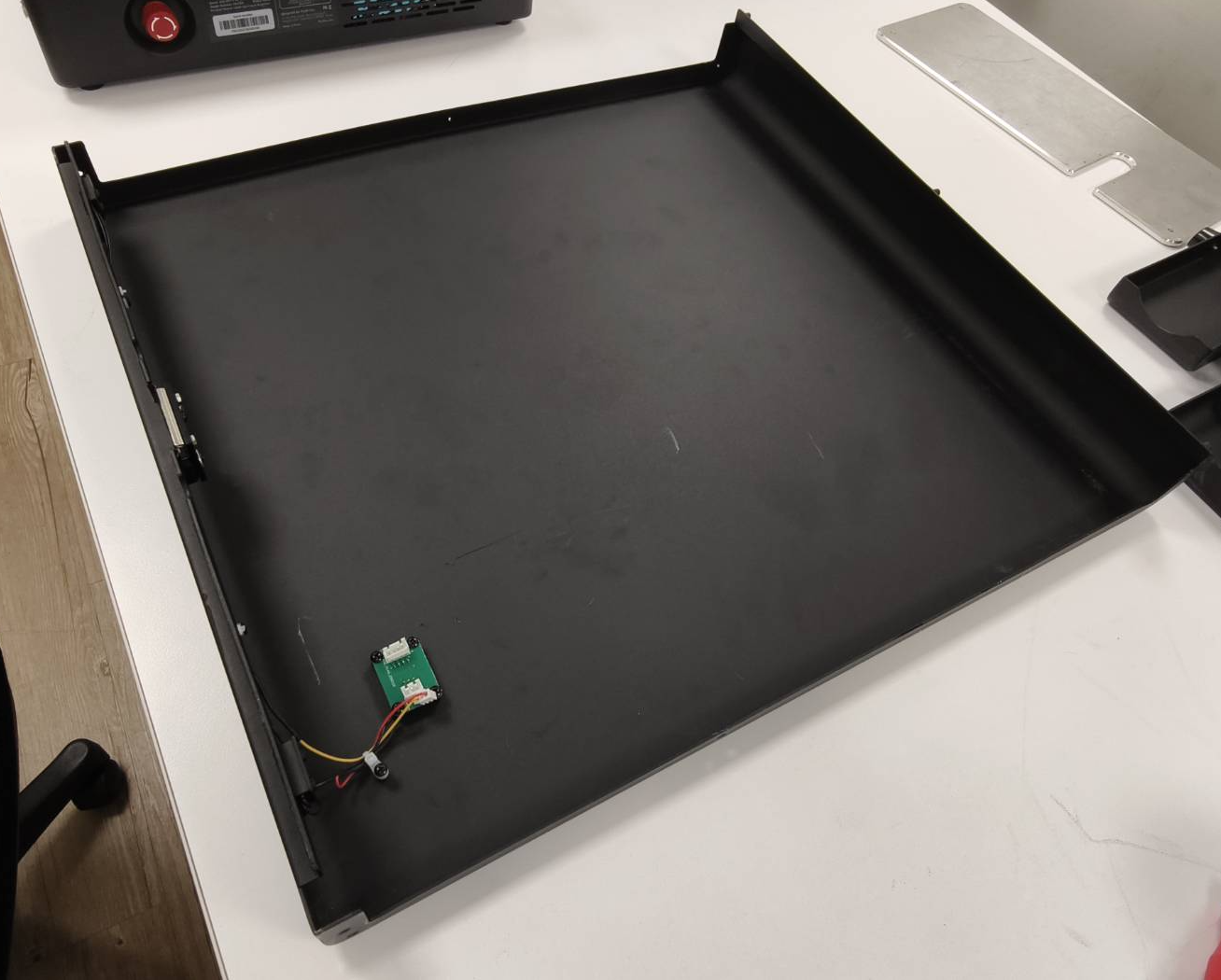

Localize o painel lateral esquerdo (A), aquele com a pequena placa de circuito impresso (PCB), e coloque-o sobre a mesa com o lado da PCB voltado para cima, conforme mostrado na imagem.

Passo 3

Localize a barra transversal (C) e fixe-a usando 2 parafusos T8 (S1).

Passo 4

Posicione o painel lateral esquerdo na vertical e localize o painel lateral direito (B).

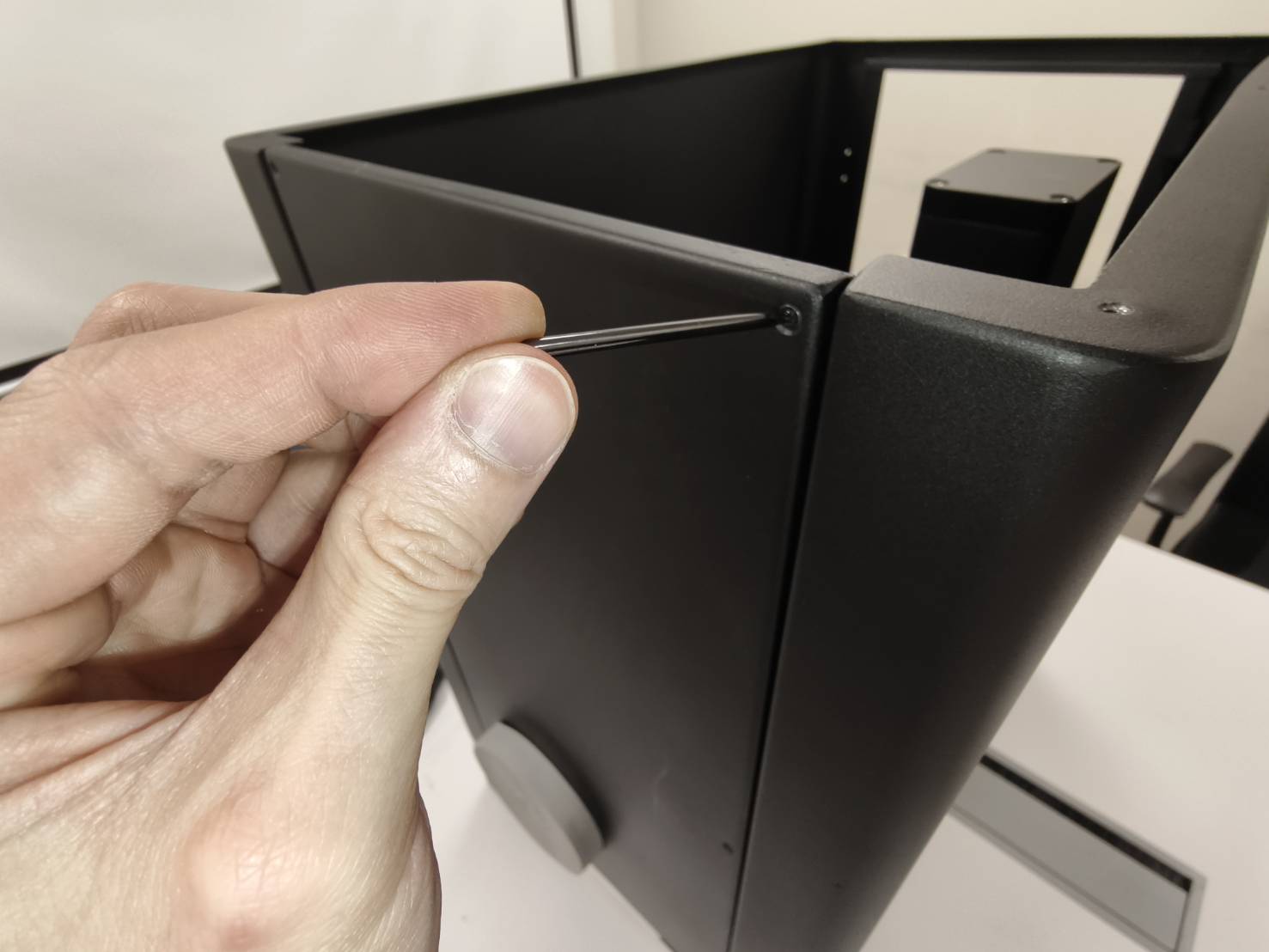

Fixe o painel lateral direito à barra transversal e prenda-o com 2 parafusos T8 (S1).

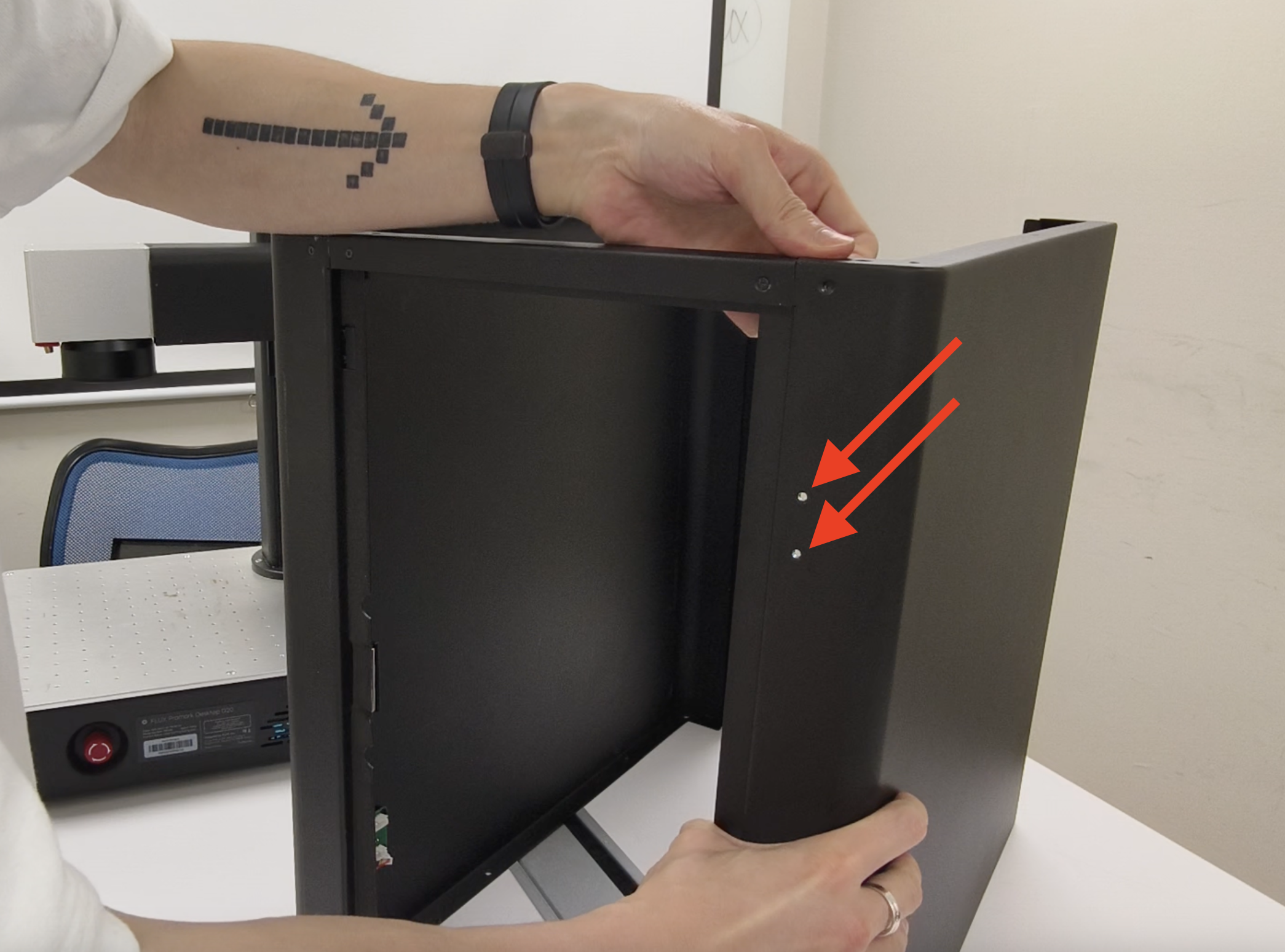

(Nota: Certifique-se de que os orifícios dos parafusos no painel lateral direito estejam voltados para a frente.)

Passo 5

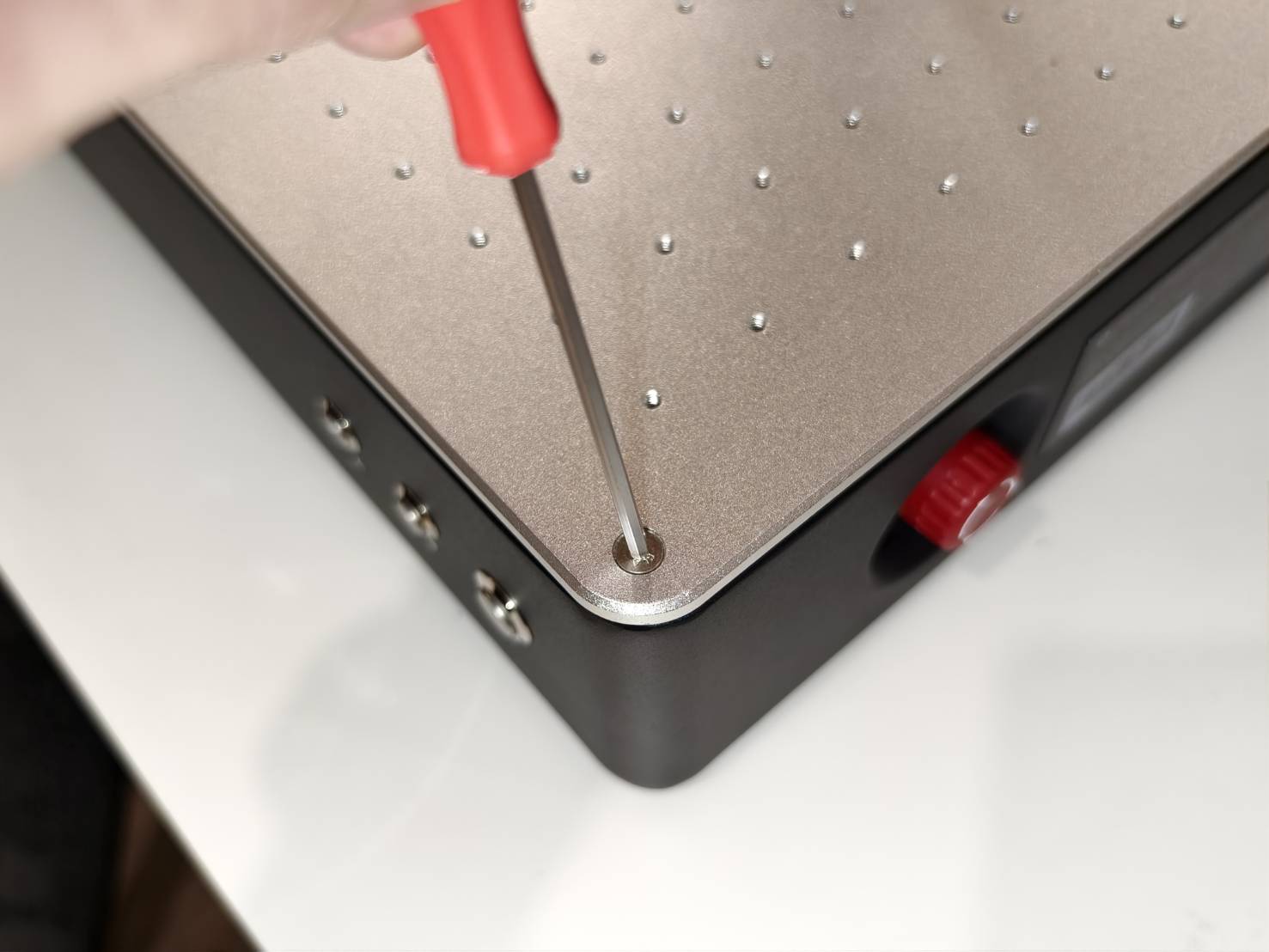

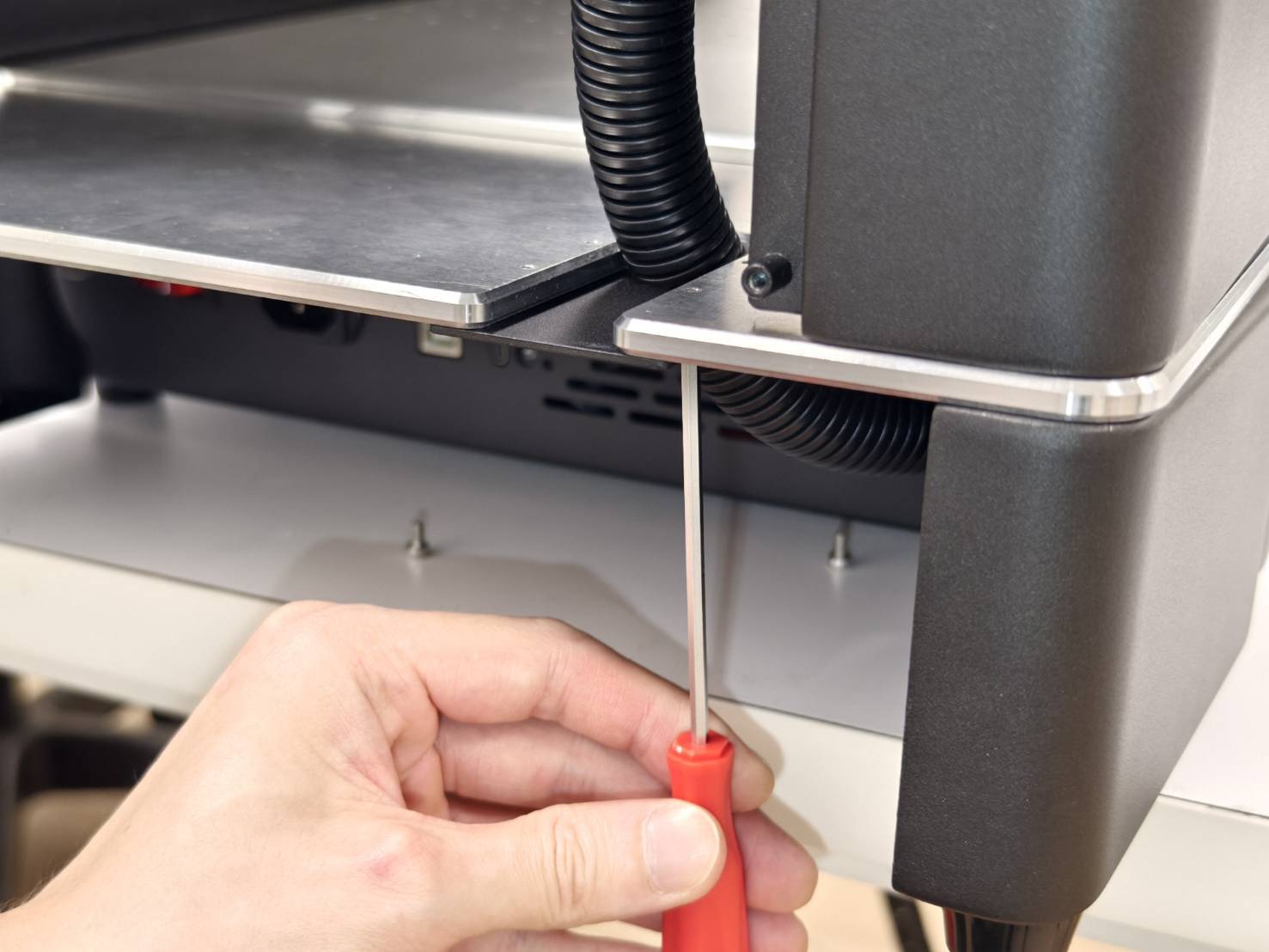

Remova os quatro parafusos do corpo principal da máquina. (Chave hexagonal de 2,5mm x 4 unidades)

Passo 6

Posicione os painéis laterais esquerdo e direito montados diretamente na máquina, com a barra horizontal na frente.

Passo 7

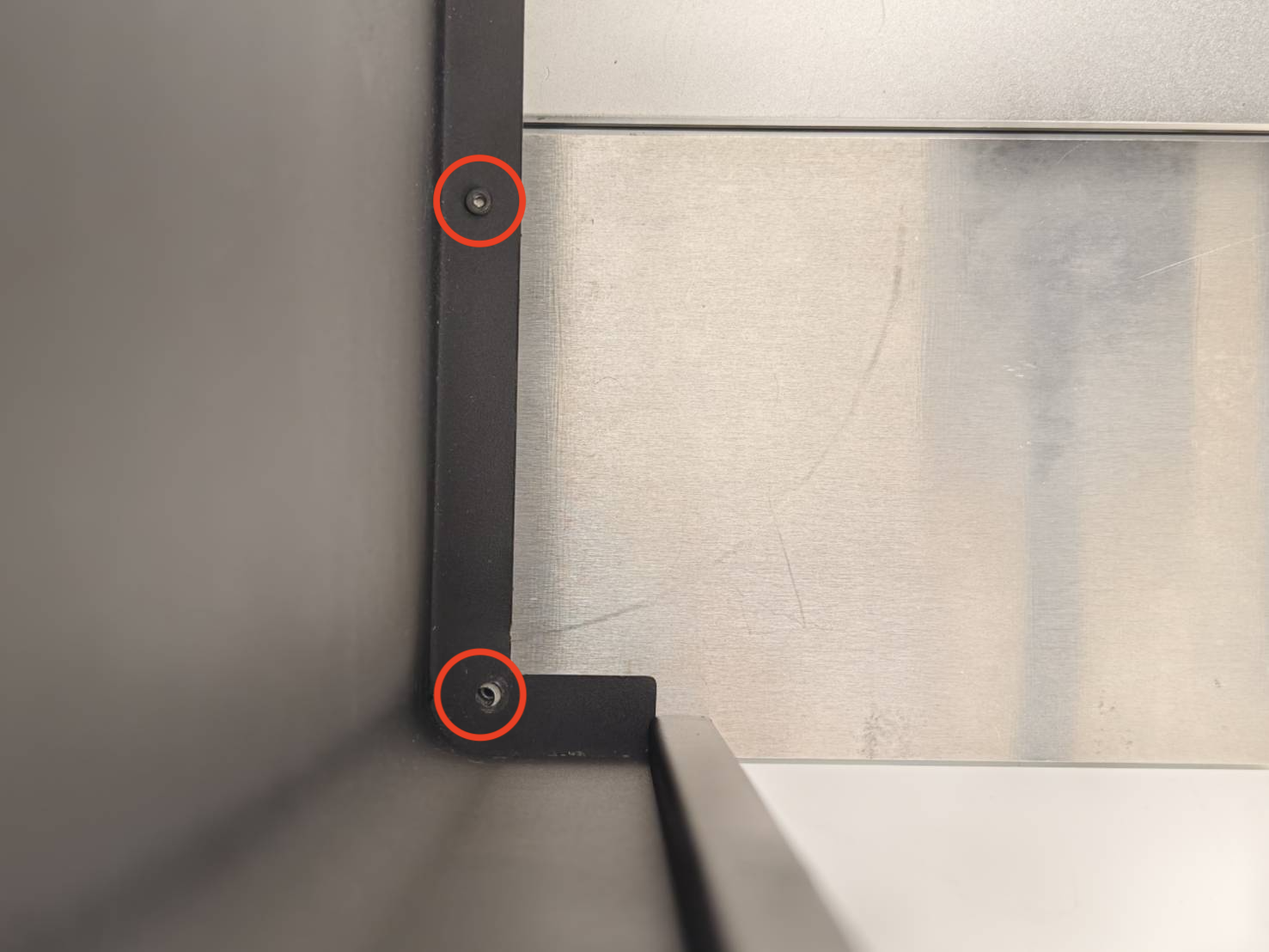

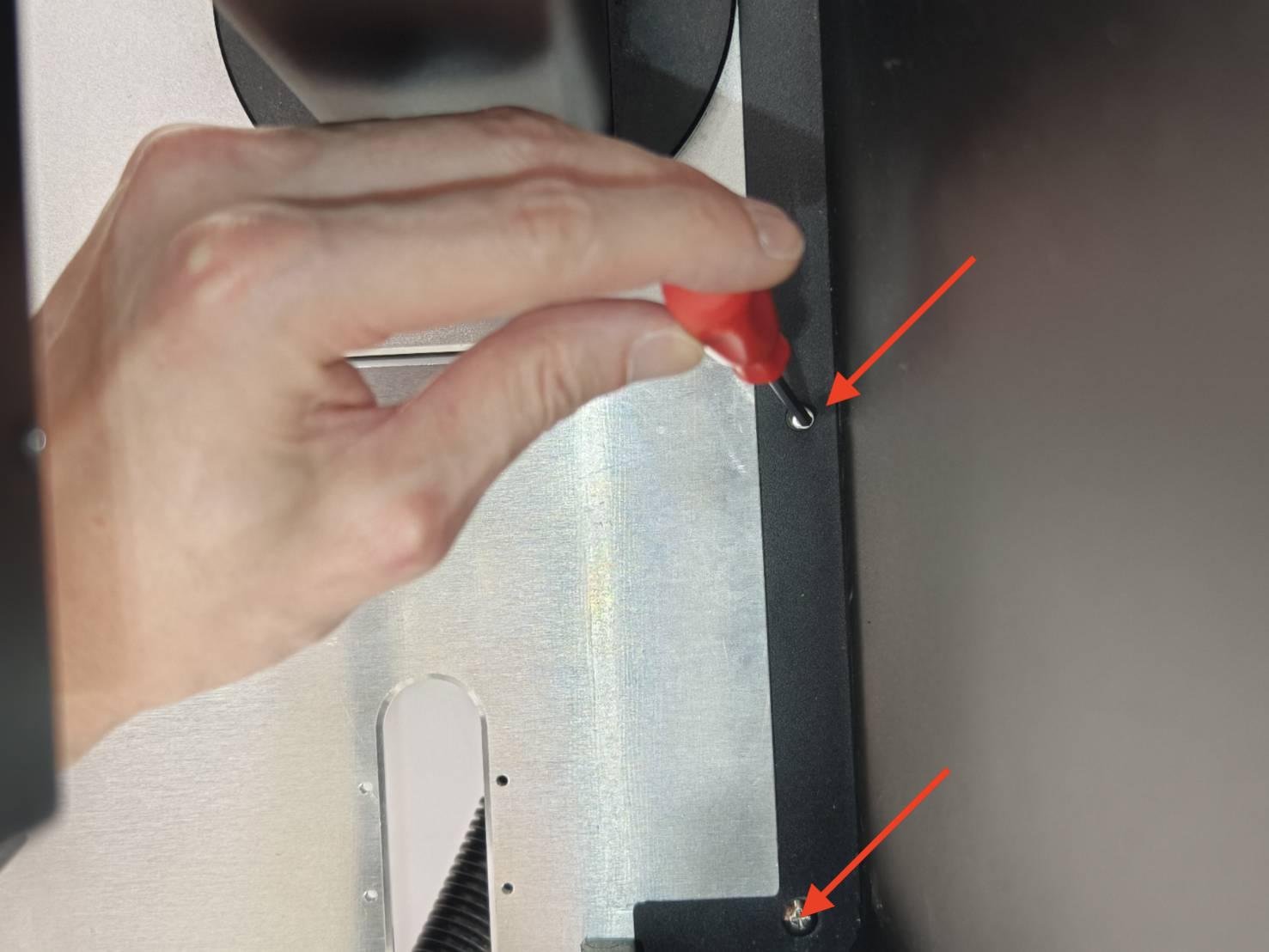

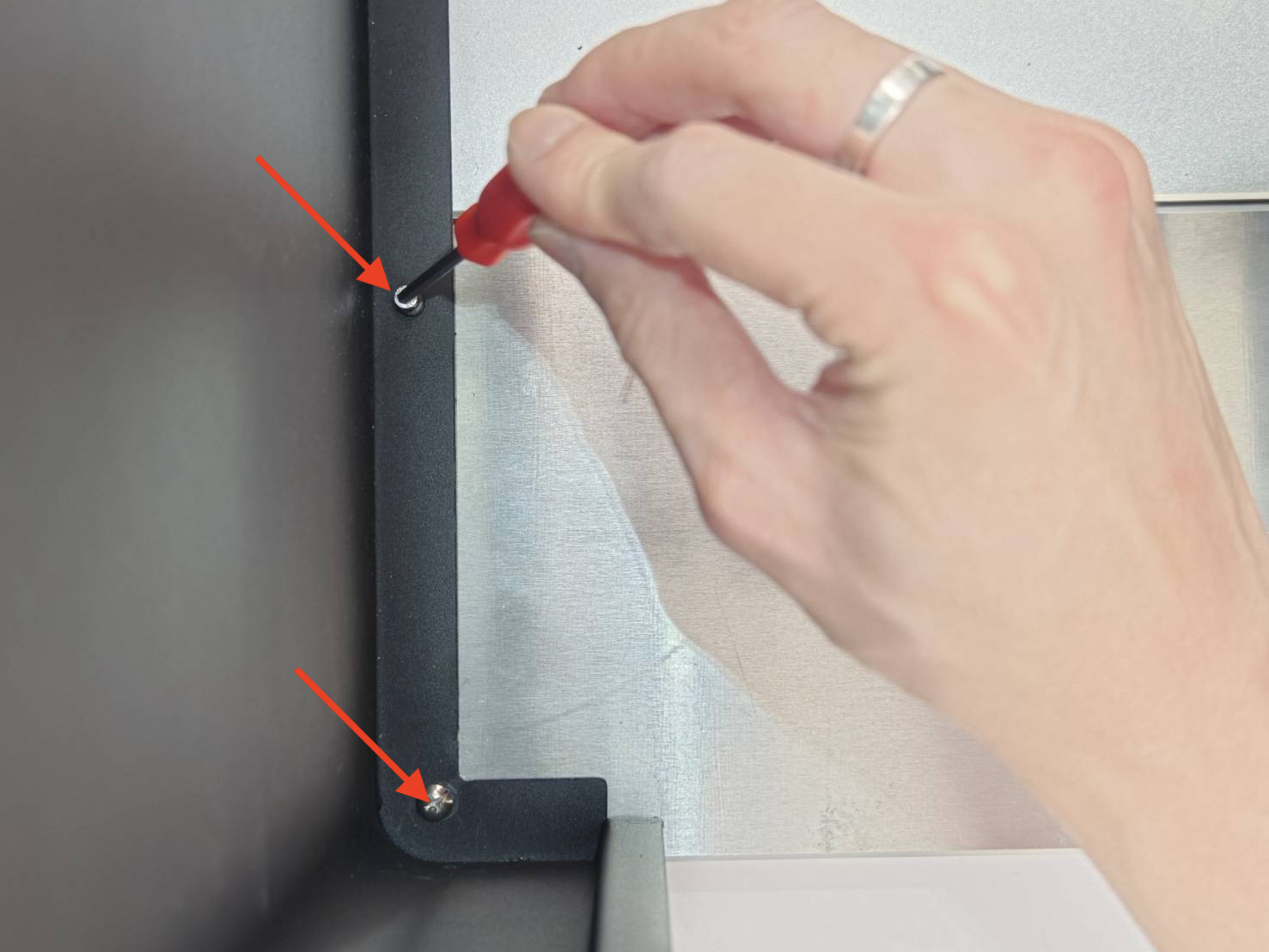

Instale a barra horizontal inferior (C). Use 4 parafusos T8 (S1) para fixá-la, dois em cada lado.

Passo 8

Empurre todo o gabinete para trás e alinhe-o com a borda da plataforma de trabalho da máquina.

Passo 9

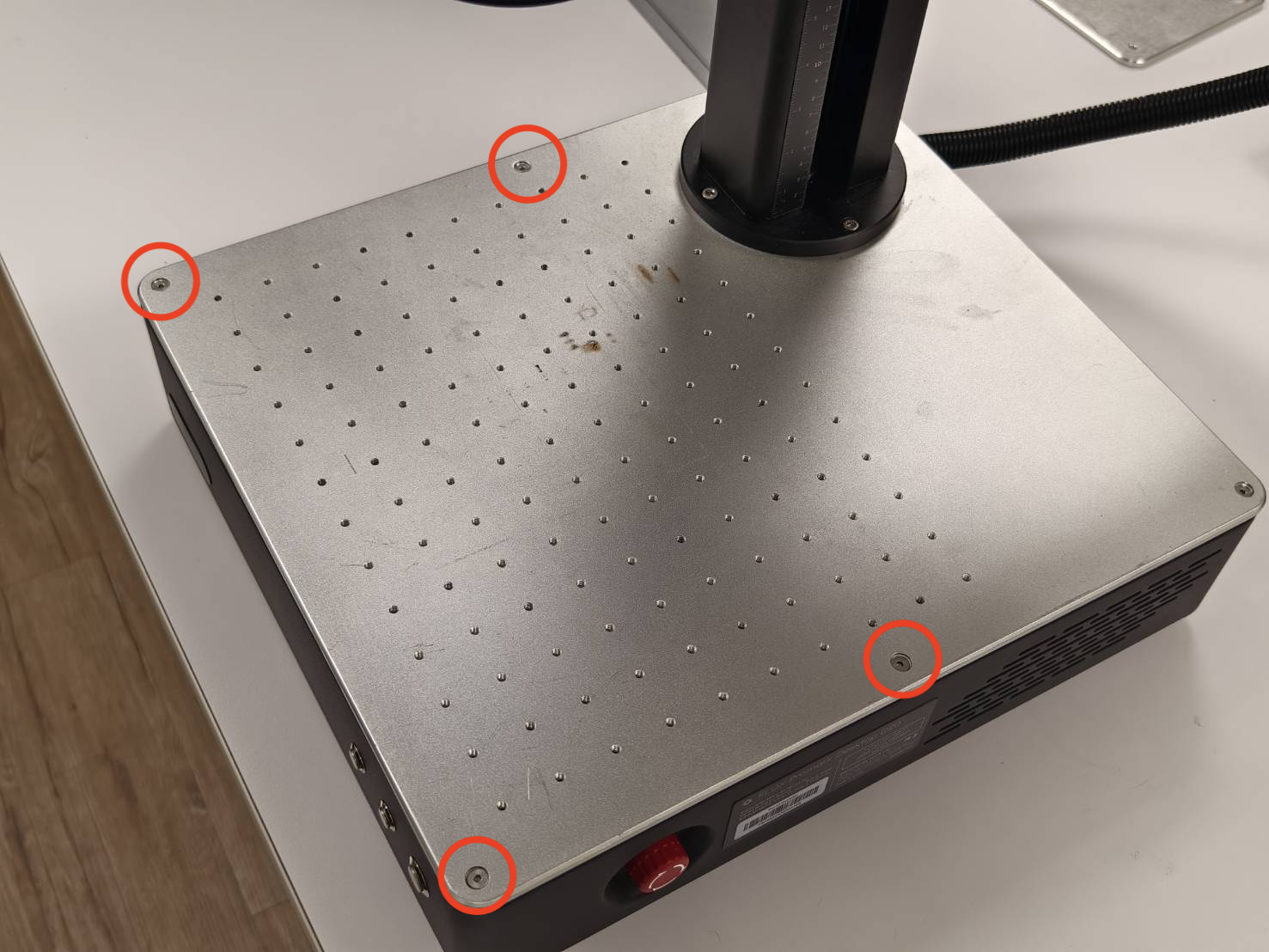

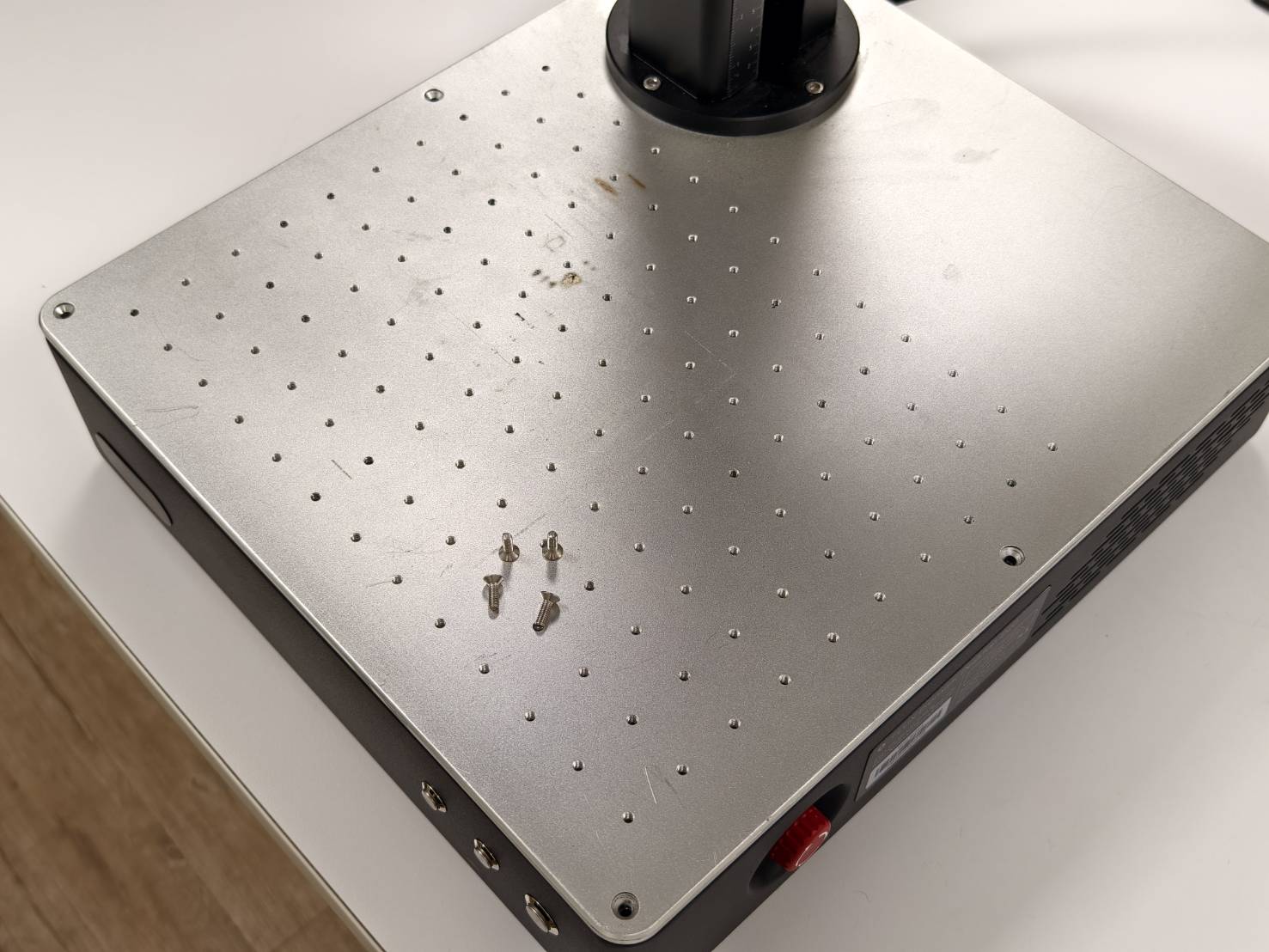

Fixe os quatro parafusos na plataforma, dois em cada lado.

[S3] [Parafusos sextavados de cabeça chata M4*12 (3mm) x 4 unidades]

(Observe que o vídeo é apenas uma demonstração. Os parafusos podem ser diferentes dos seus.)

Etapa 10

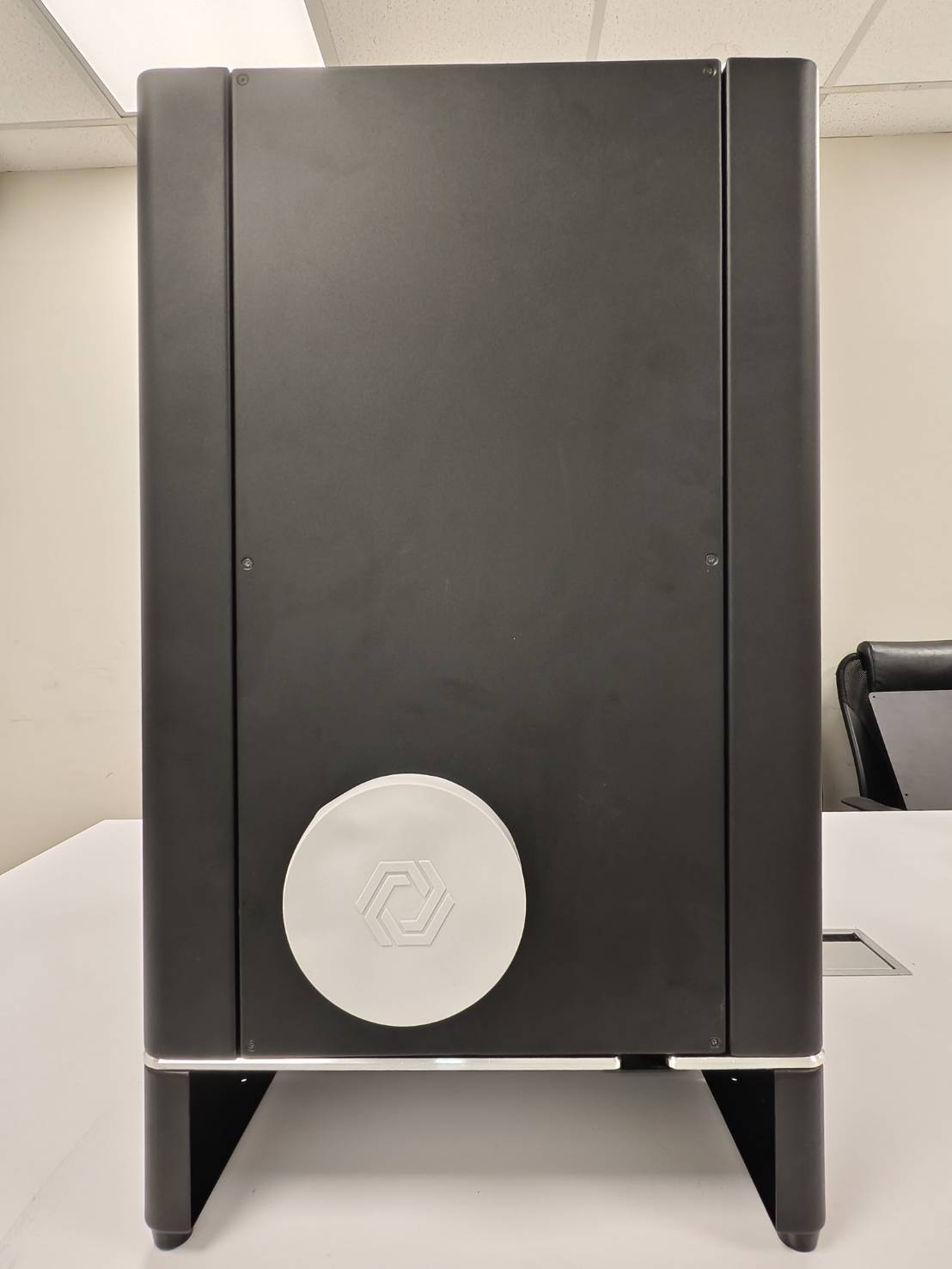

Vire a máquina ou mova-se para a parte traseira dela.
Posicione ou insira o painel de acabamento traseiro prateado (G) e o pé de acabamento traseiro (F) na parte inferior da máquina.

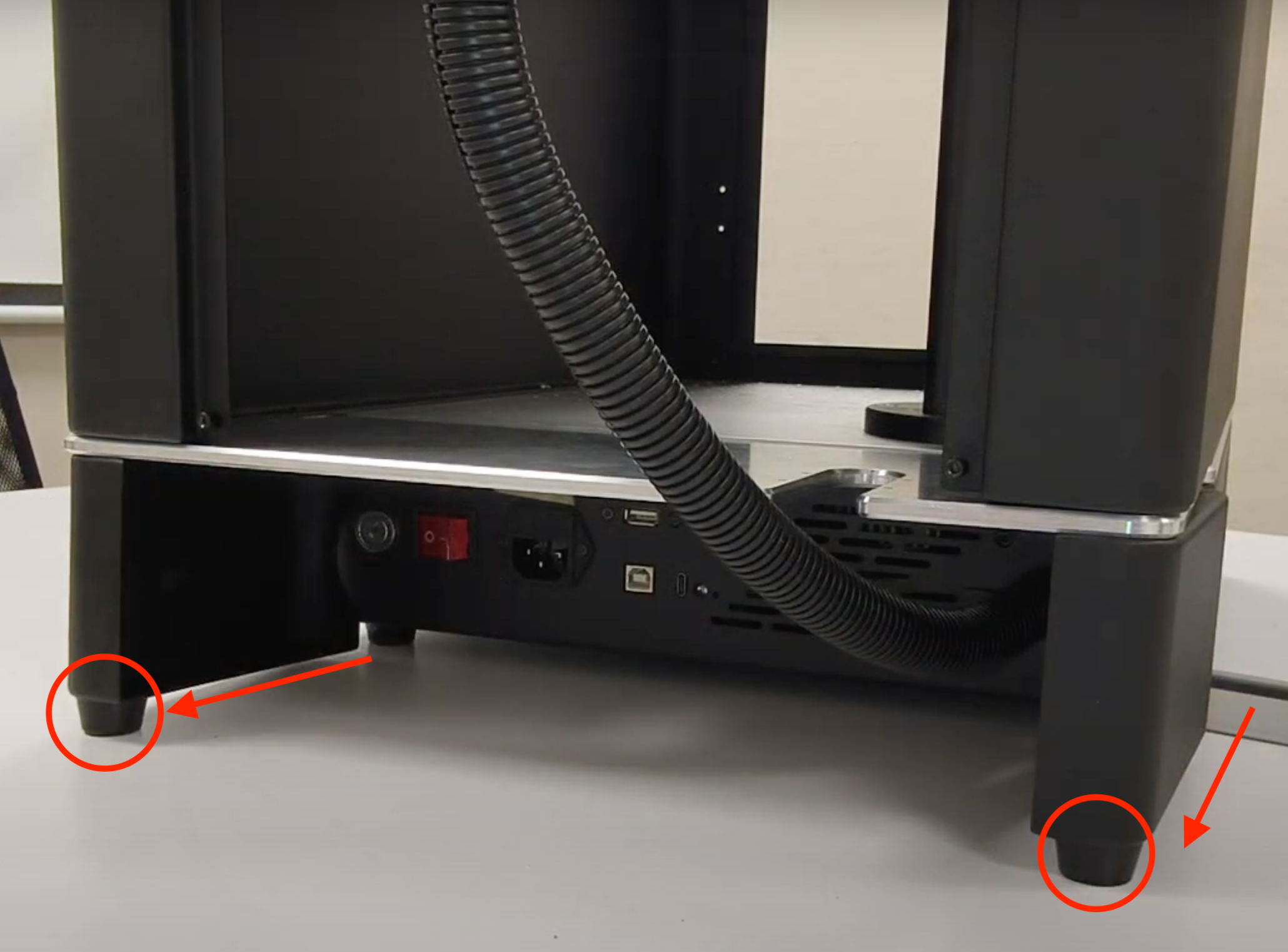

⚠︎ Atenção: As bases dos pés de ajuste traseiros (F) devem ser posicionadas na parte traseira da máquina. Screenshot 2025-07-09 at 5.50.33 PM.png

Etapa 11

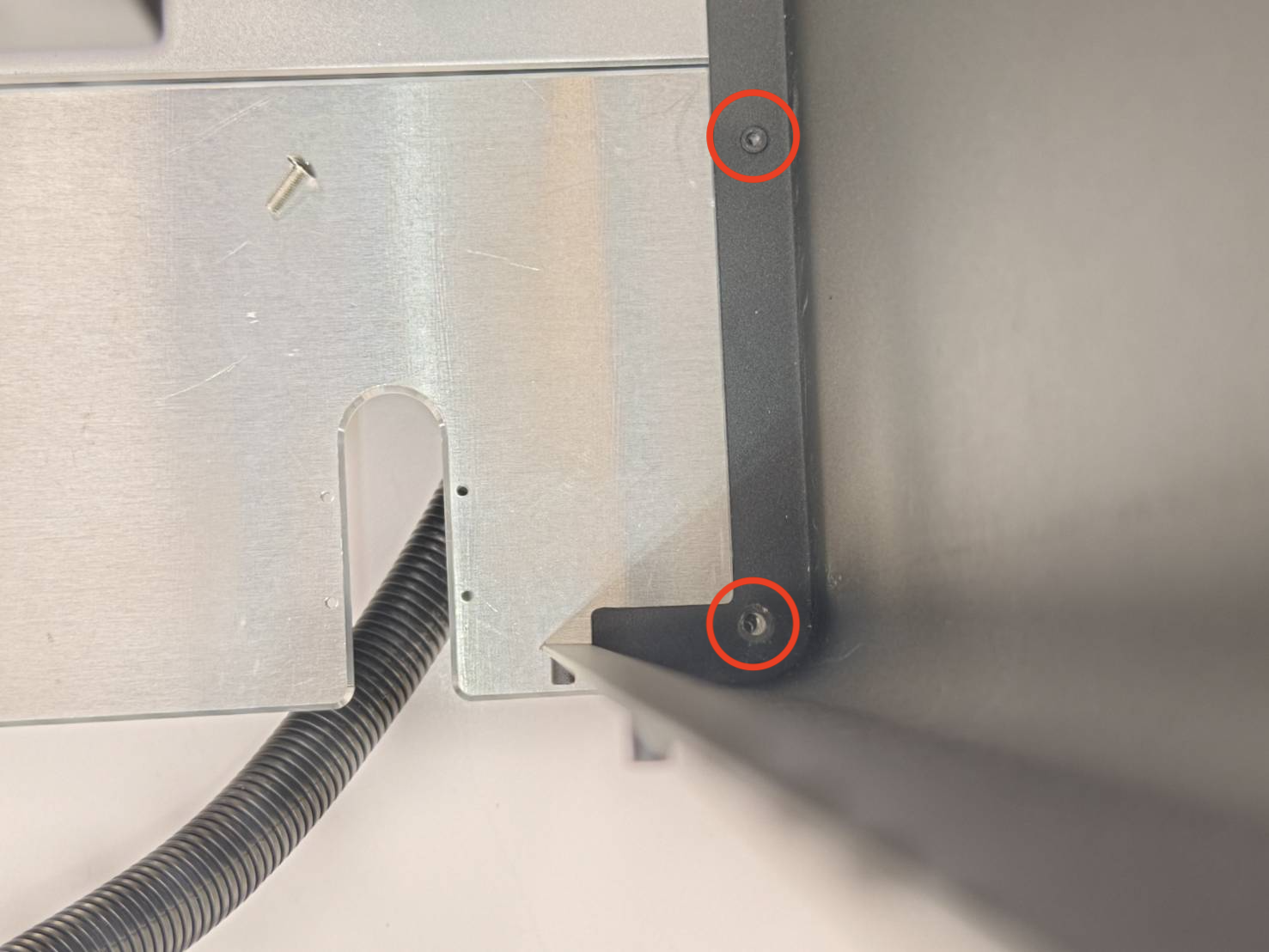

Fixe quatro parafusos, dois em cada lado.
(Certifique-se de que o painel de acabamento traseiro prateado e o pé de acabamento traseiro estejam firmemente unidos. Se não for possível apertar os parafusos, pode ser necessário ajustar a posição do painel de acabamento prateado ou do pé de acabamento traseiro.)
[S3] [Parafusos sextavados de cabeça chata M4*12 (3mm) x 4 unidades]
