Descrição

Este artigo fornece um guia passo a passo para a instalação do Acessório Base de Extensão do beamo II.
Siga as instruções abaixo para o processo de instalação.

As informações de altura do material para posicionamento na Base de Extensão são as seguintes:

Sem Colmeia
Slot 1	23 ~ 50 mm
Slot 2	51 ~ 58 mm
Slot 3	81 ~ 110 mm
Slot 4	111 ~ 140 mm
Sem Gaveta	141 ~ 155 mm

Com Colmeia
Slot 1	0 ~ 27 mm
Slot 2	28 ~ 57 mm
Slot 3	58 ~ 87 mm
Slot 4	88 ~ 117 mm
Sem Gaveta	118 ~ 132 mm

Desembalagem:

#	Item	Qtd.

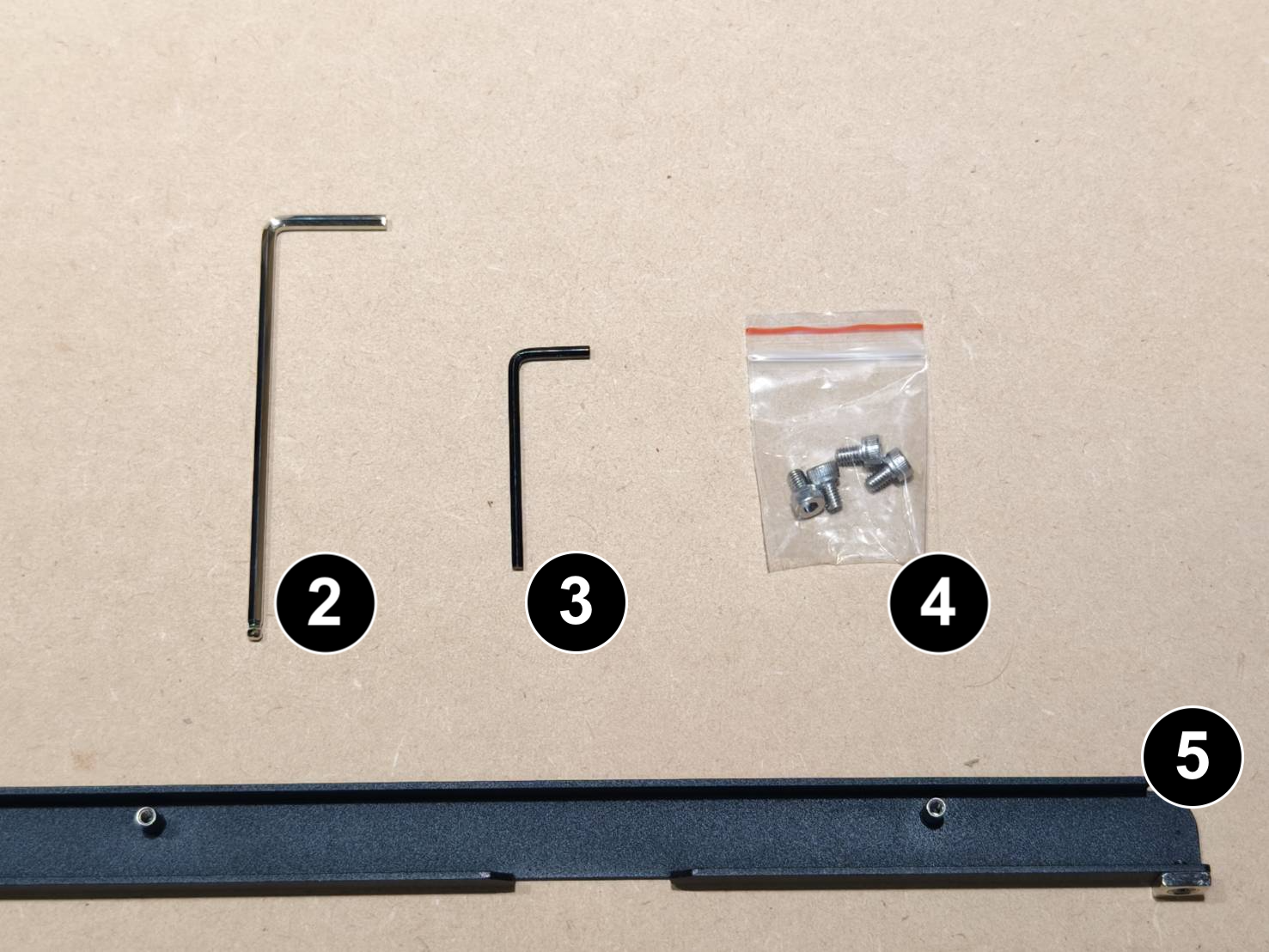

1	Base de Extensão	1 un.
2	Chave Allen 3 mm	2 un.
3	Chave Allen 2,5 mm	1 un.
4	Parafusos Sextavados	4 un.
5	Puxador da Gaveta	1 un.

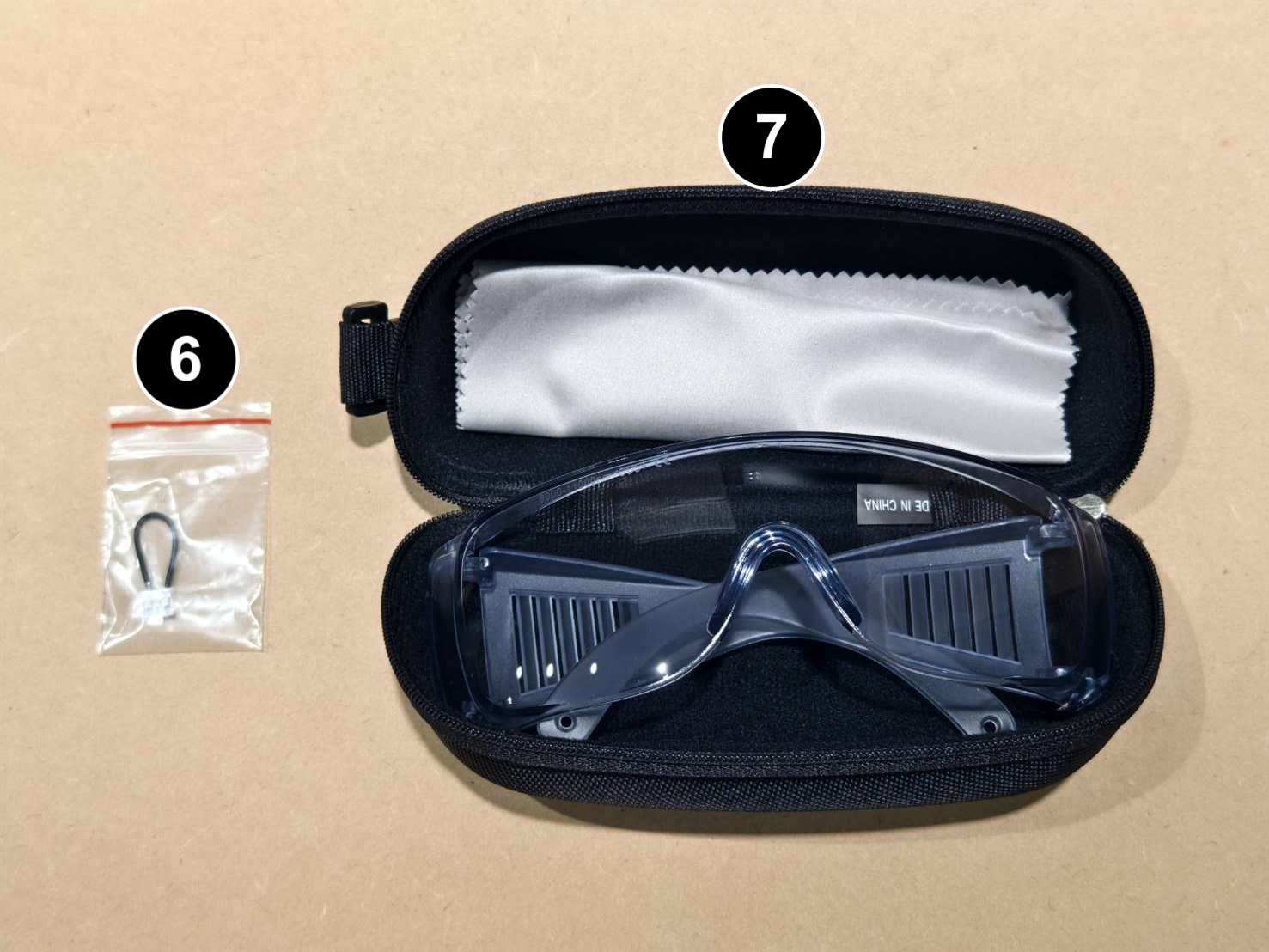

6	Jumper (Será utilizado para o acessório de alimentação automática ou qualquer aplicação que exija a abertura das tampas frontal e traseira da base de extensão.)	1 un.
7	Óculos de Segurança	1 un.
8	Parafuso Phillips (Para países/regiões que exigem controle de segurança para laser Classe 4)	1 un.

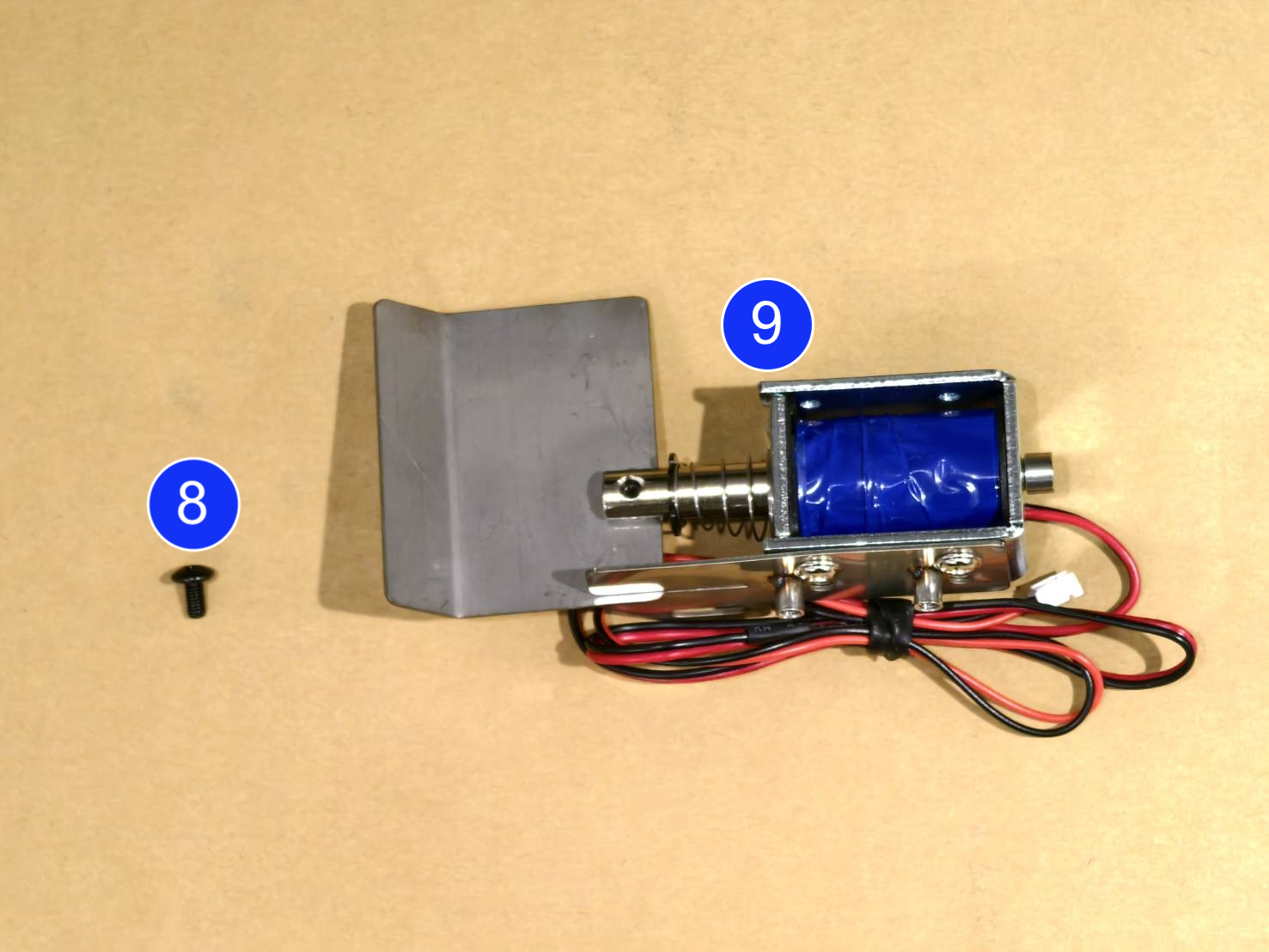

9	Acessório de Obturador a Laser (Para países/regiões que exigem controle de segurança para laser Classe 4)	1 un.

Ferramentas

#	Item	Qtd.

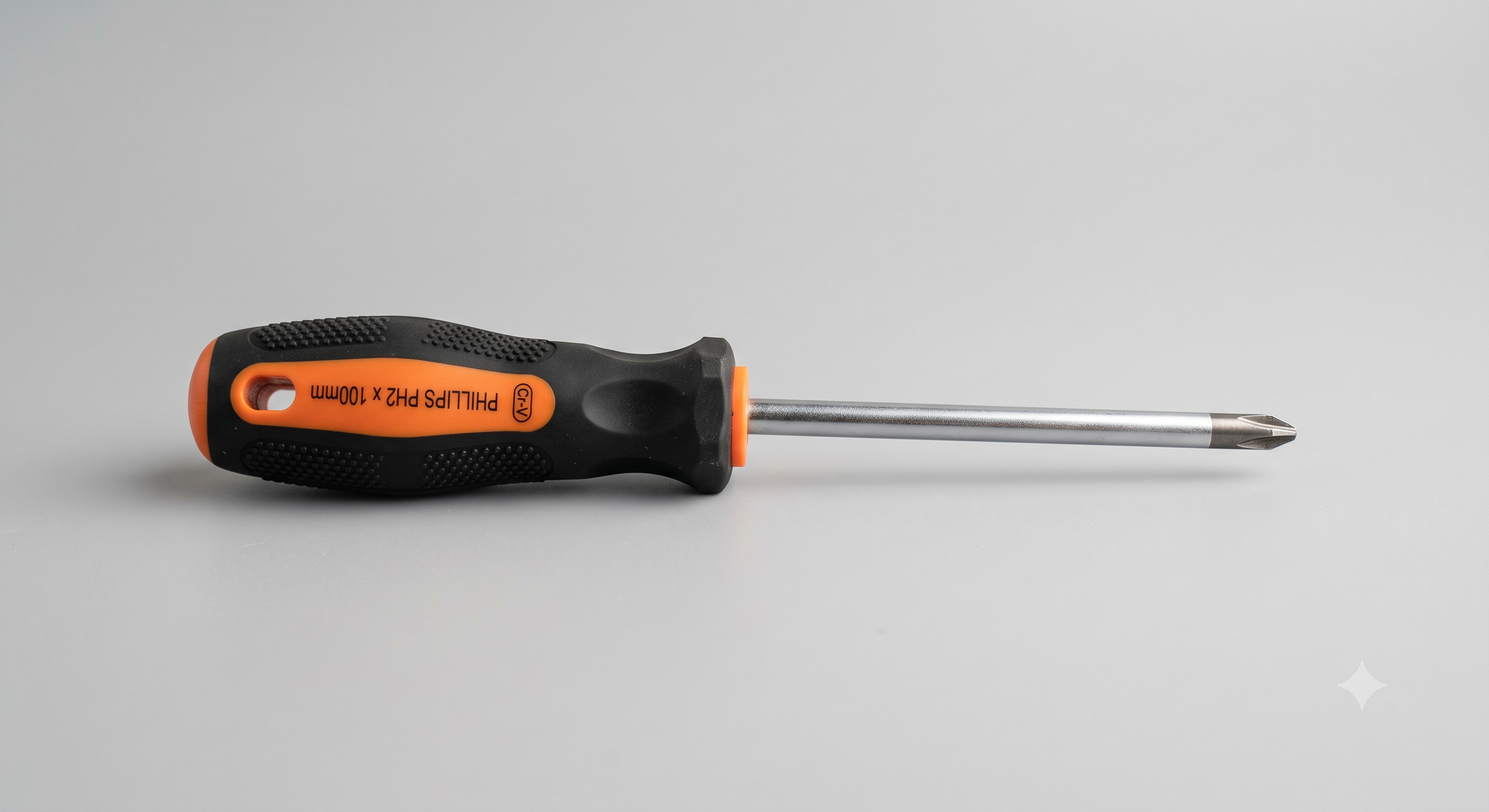

1	Chave Phillips (Opcional para uso do Obturador a Laser)	1 un.

Passo 1

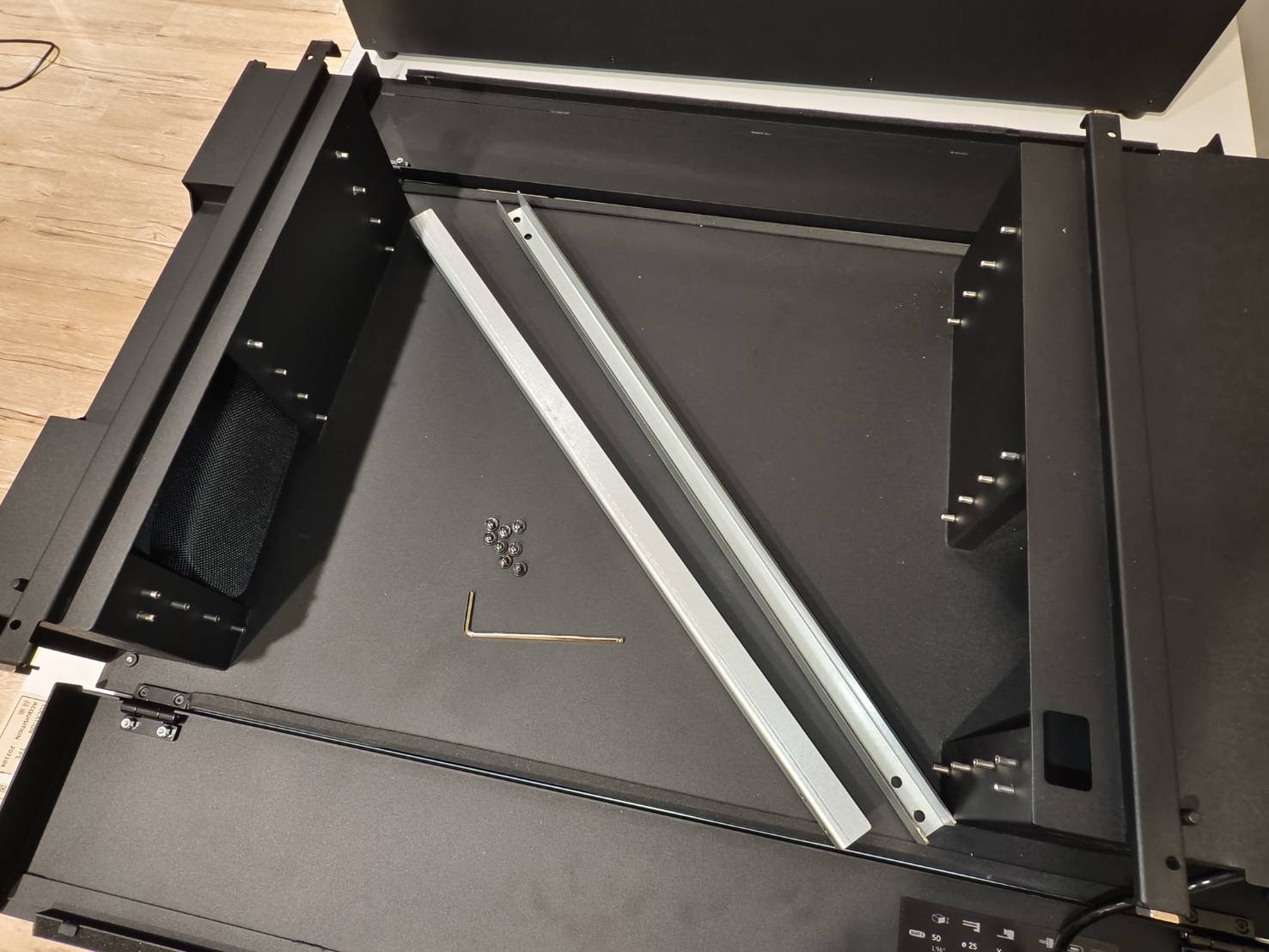

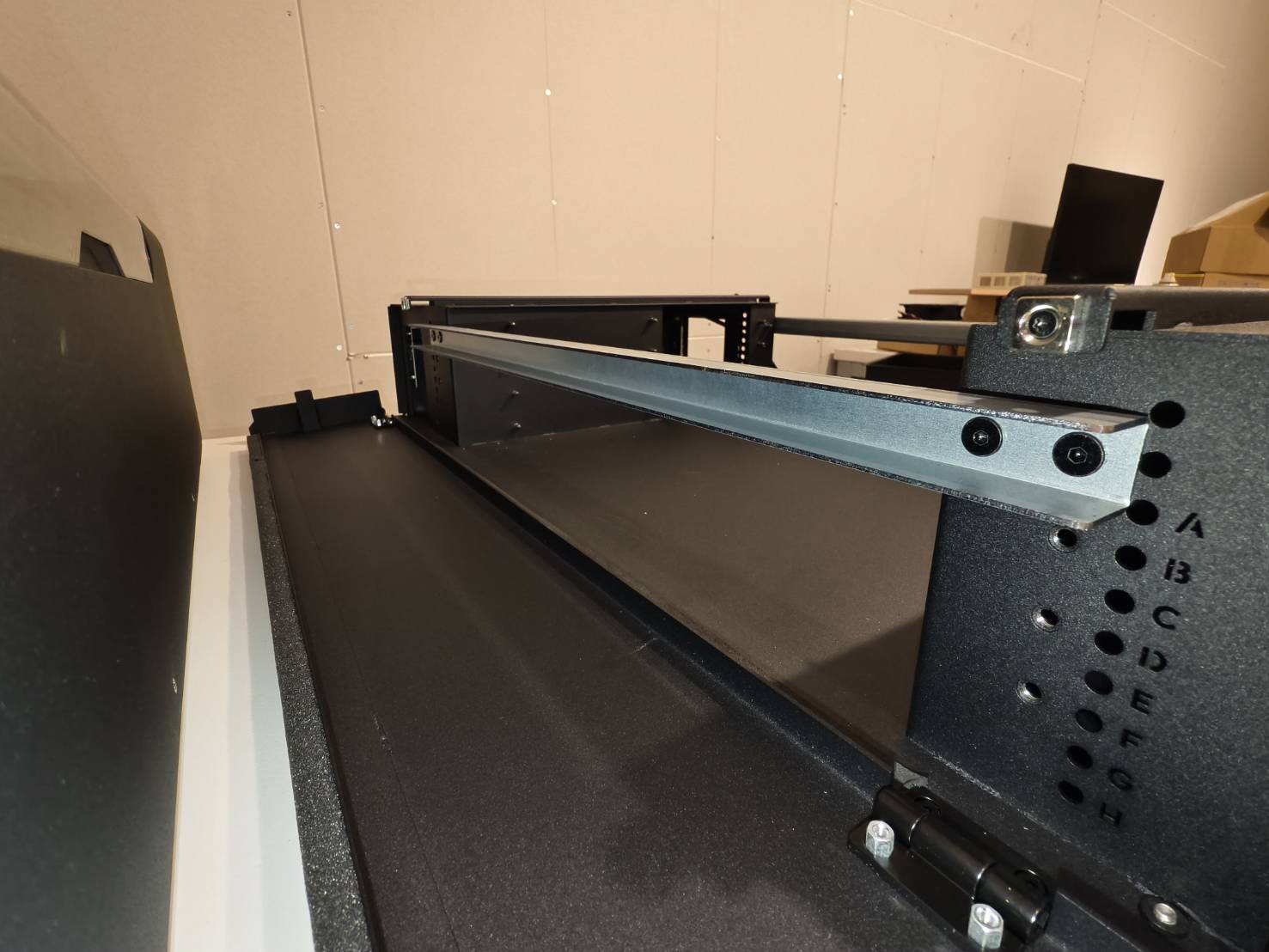

Abra as tampas frontal e traseira da base para remover os retentores metálicos.

Passo 2

Posicione a máquina sobre a base de extensão. Recomenda-se que duas pessoas realizem esta operação.

Passo 3

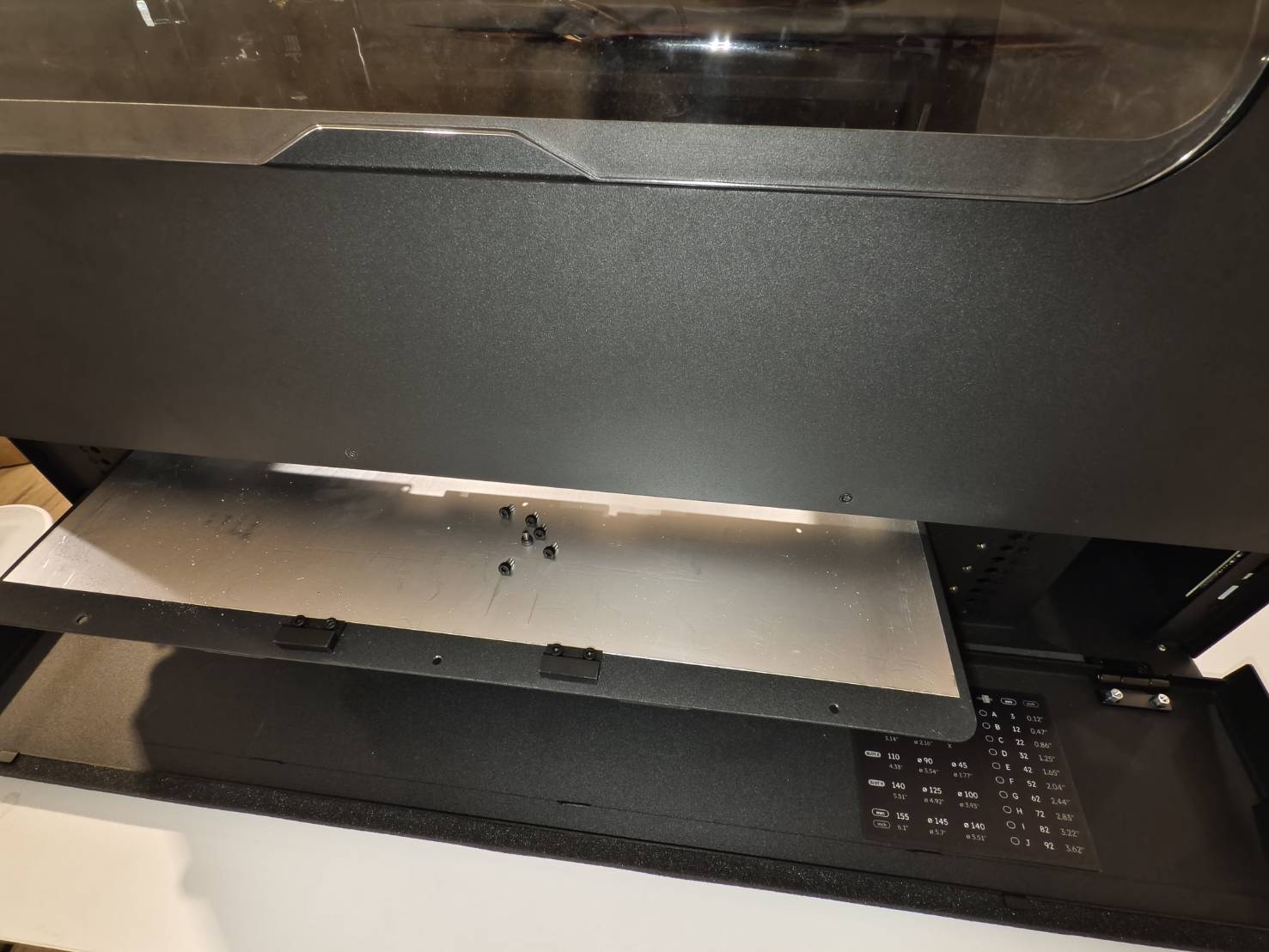

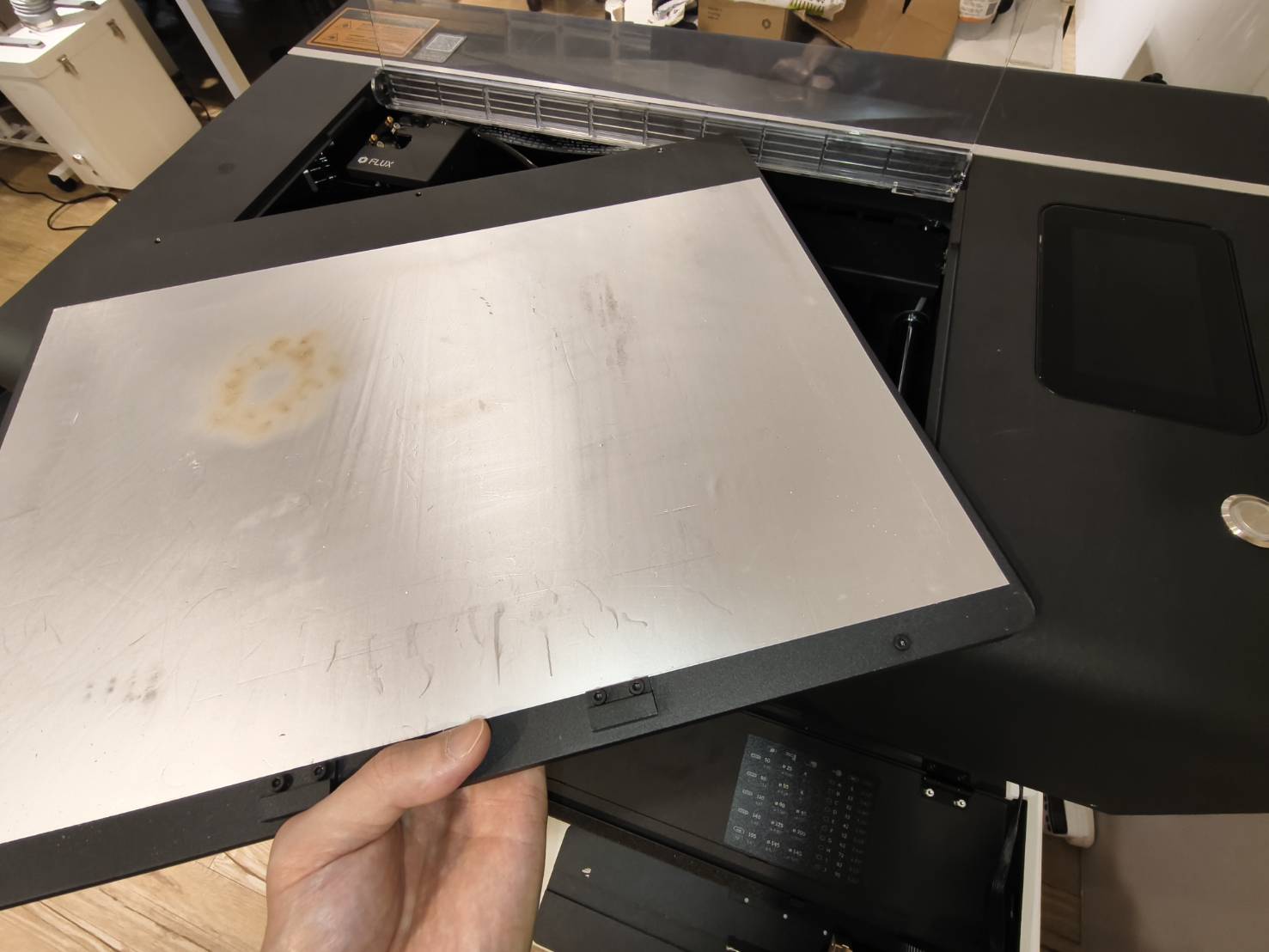

Remova os seis parafusos da placa inferior da máquina e, em seguida, remova a placa inferior.
Guarde os parafusos em local seguro para uso posterior.

Passo 4

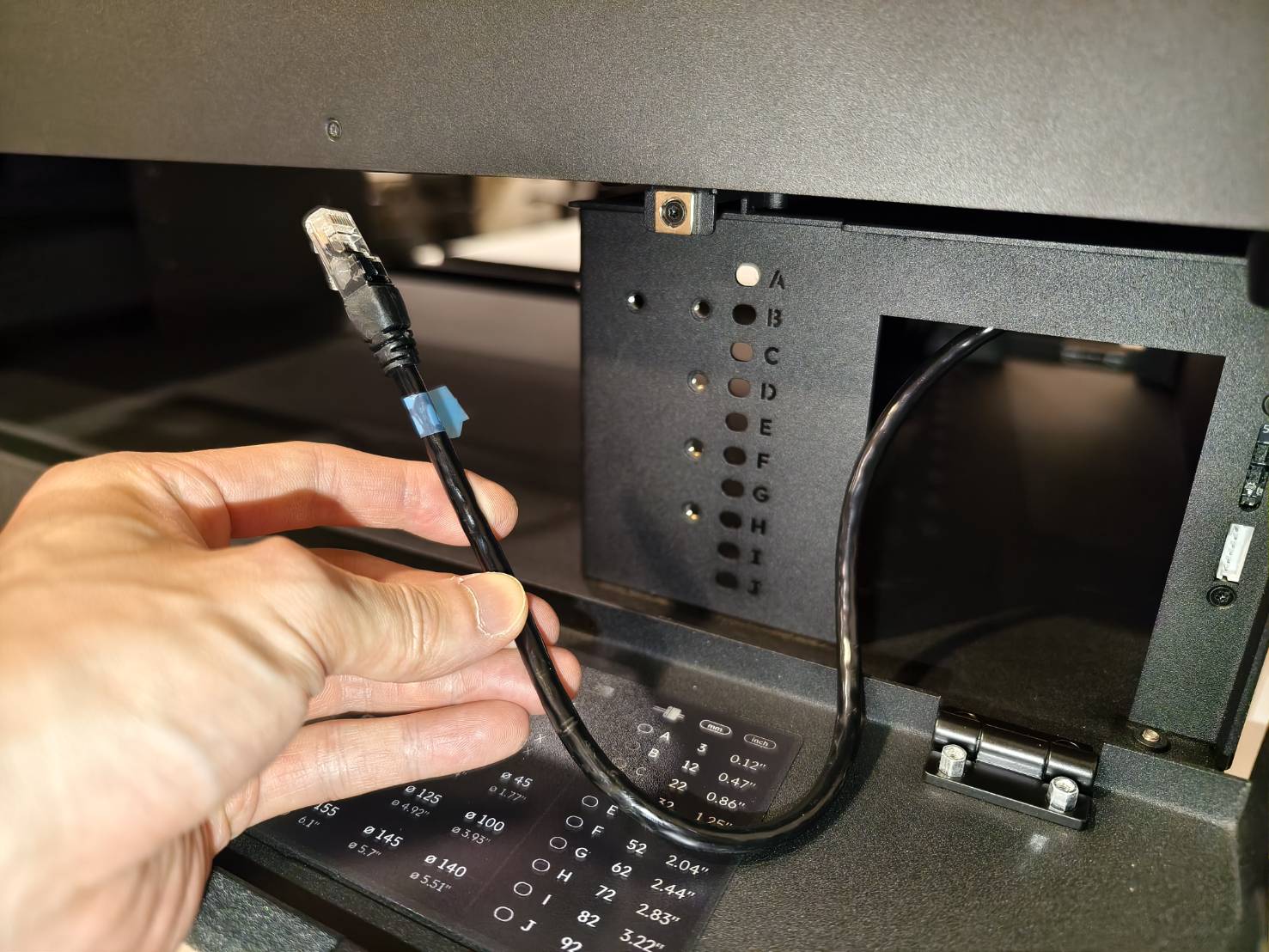

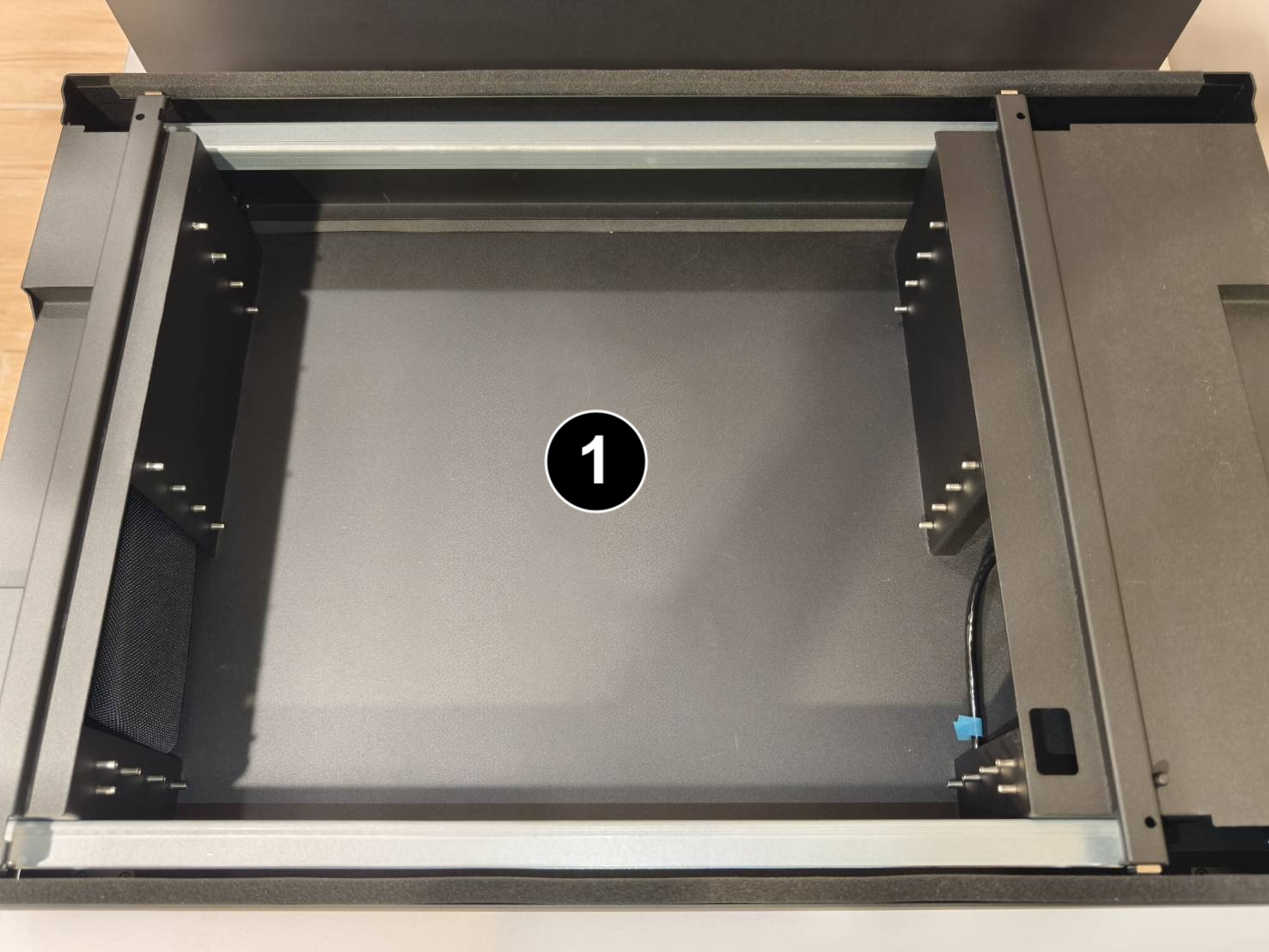

Localize o cabo RJ45 dentro da base de extensão.

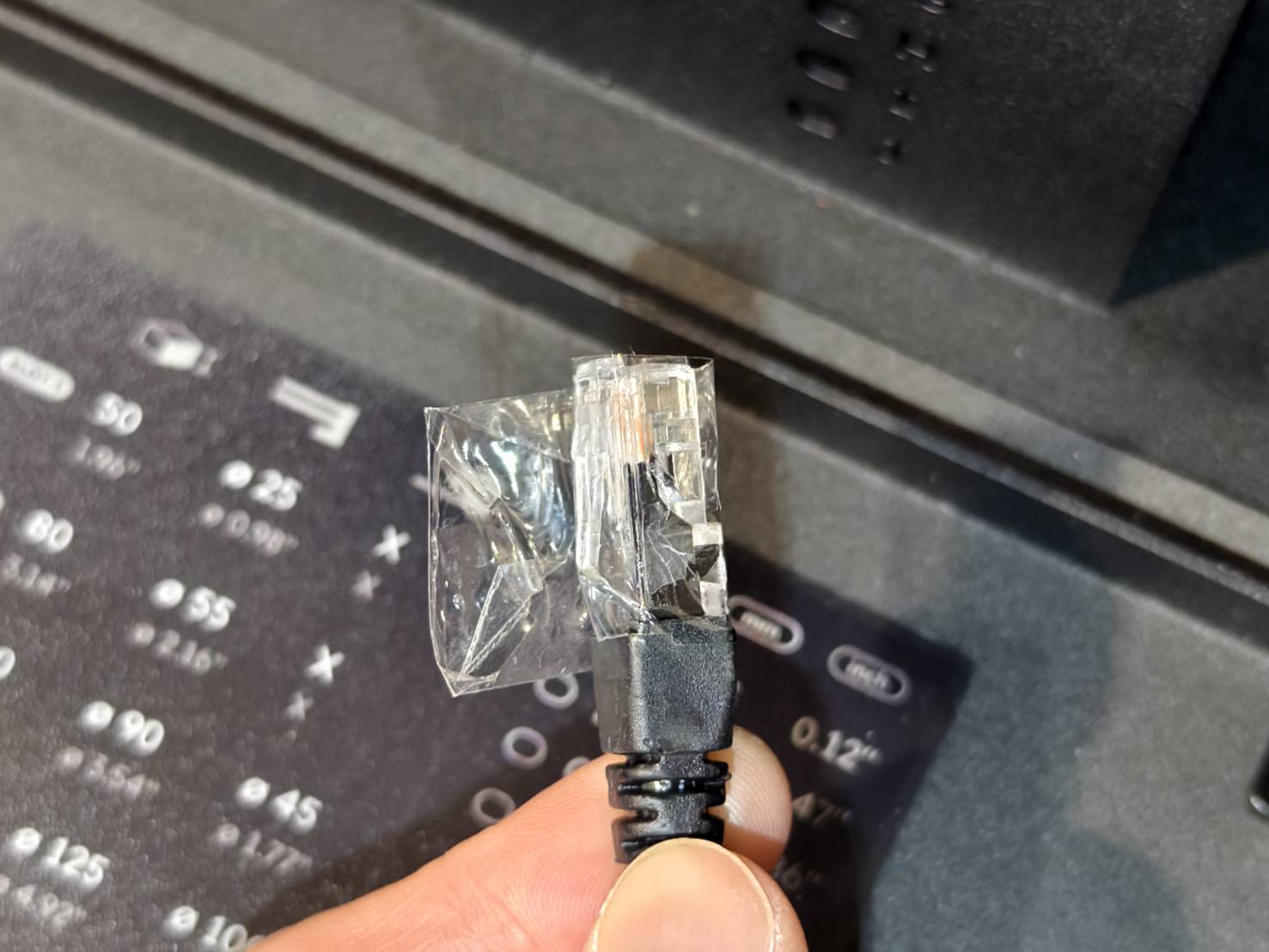

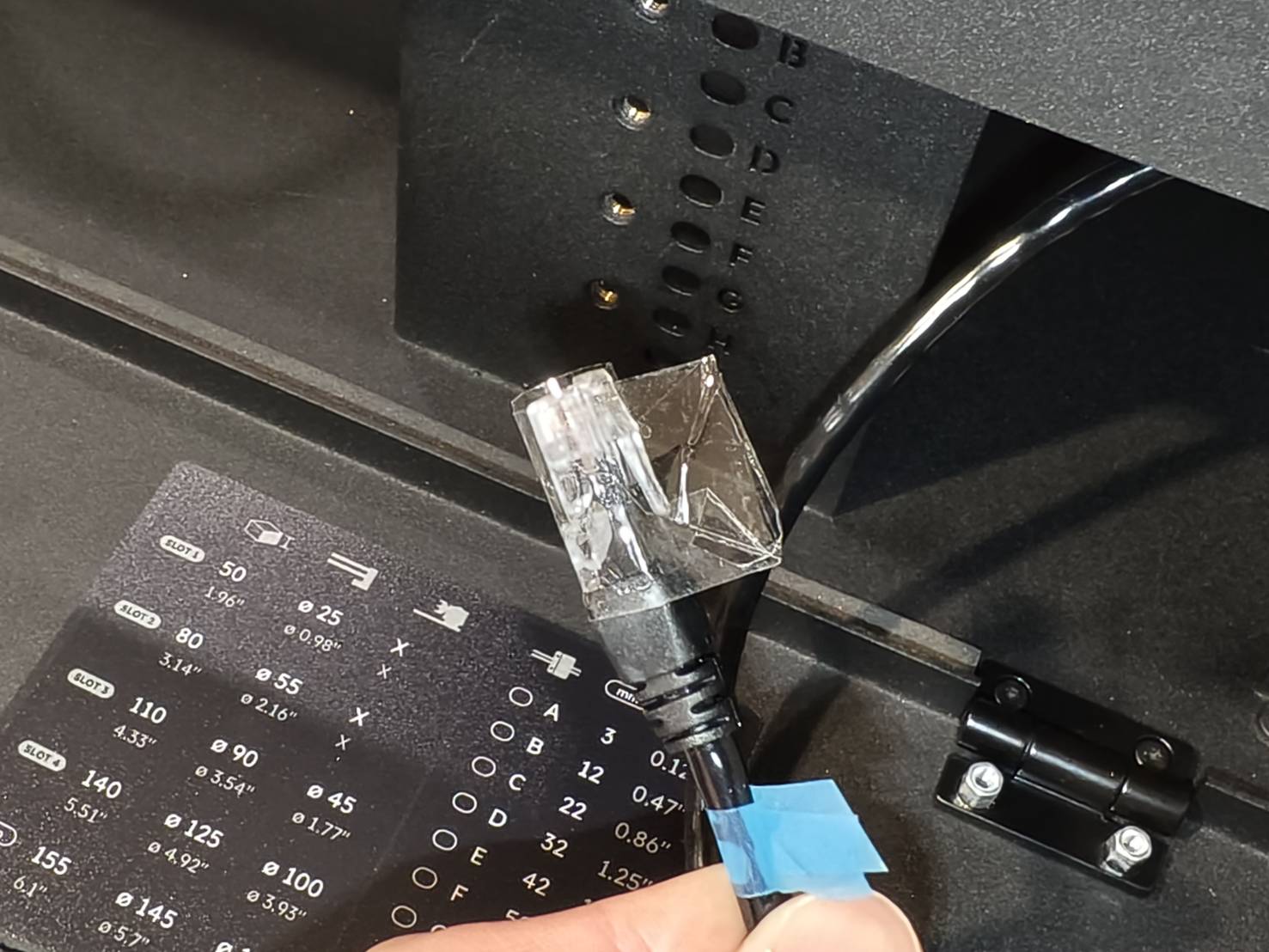

Envolva a ponta do cabo RJ45 com fita adesiva. O objetivo é proteger o clipe contra danos.

Passo 5

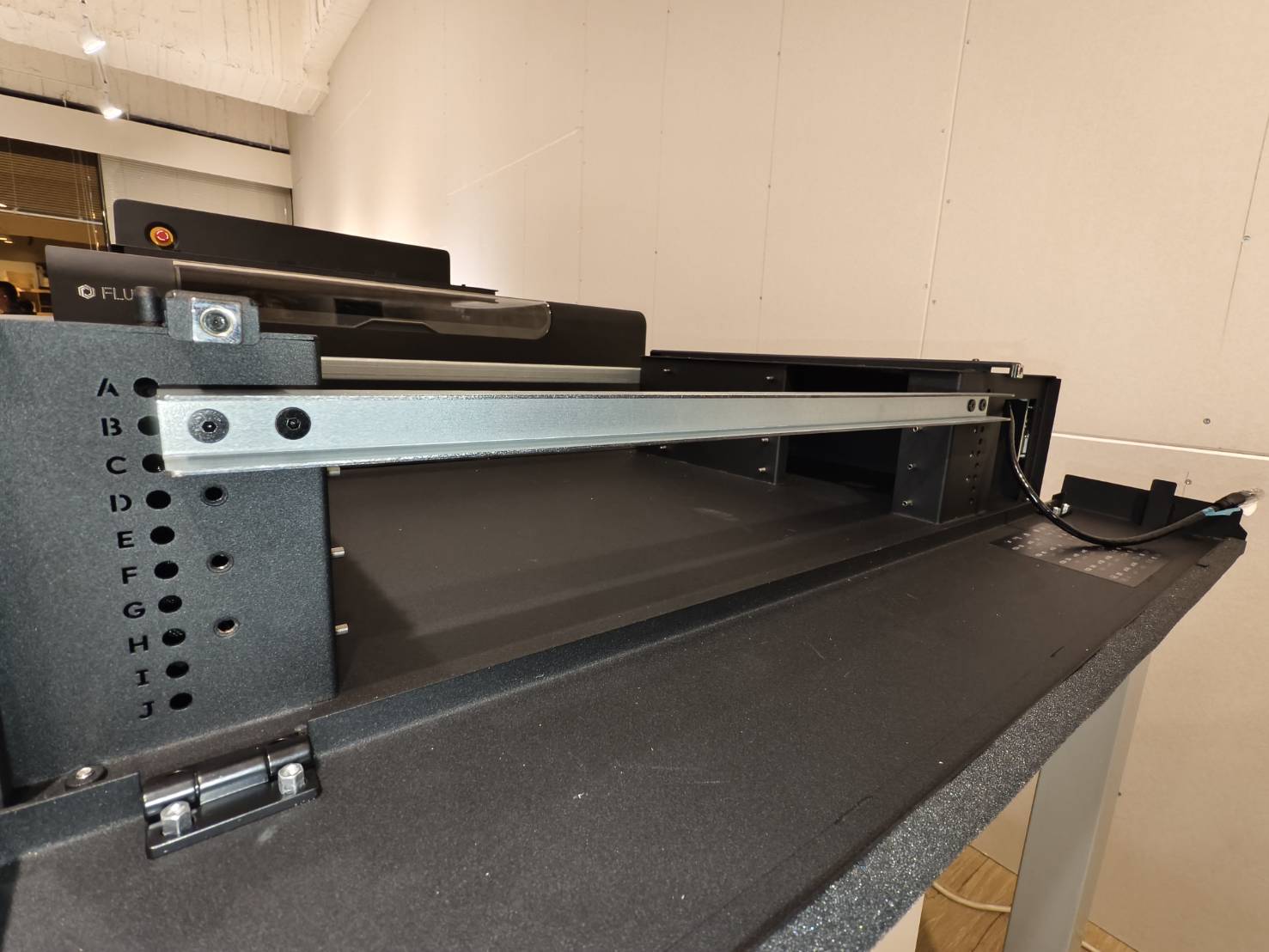

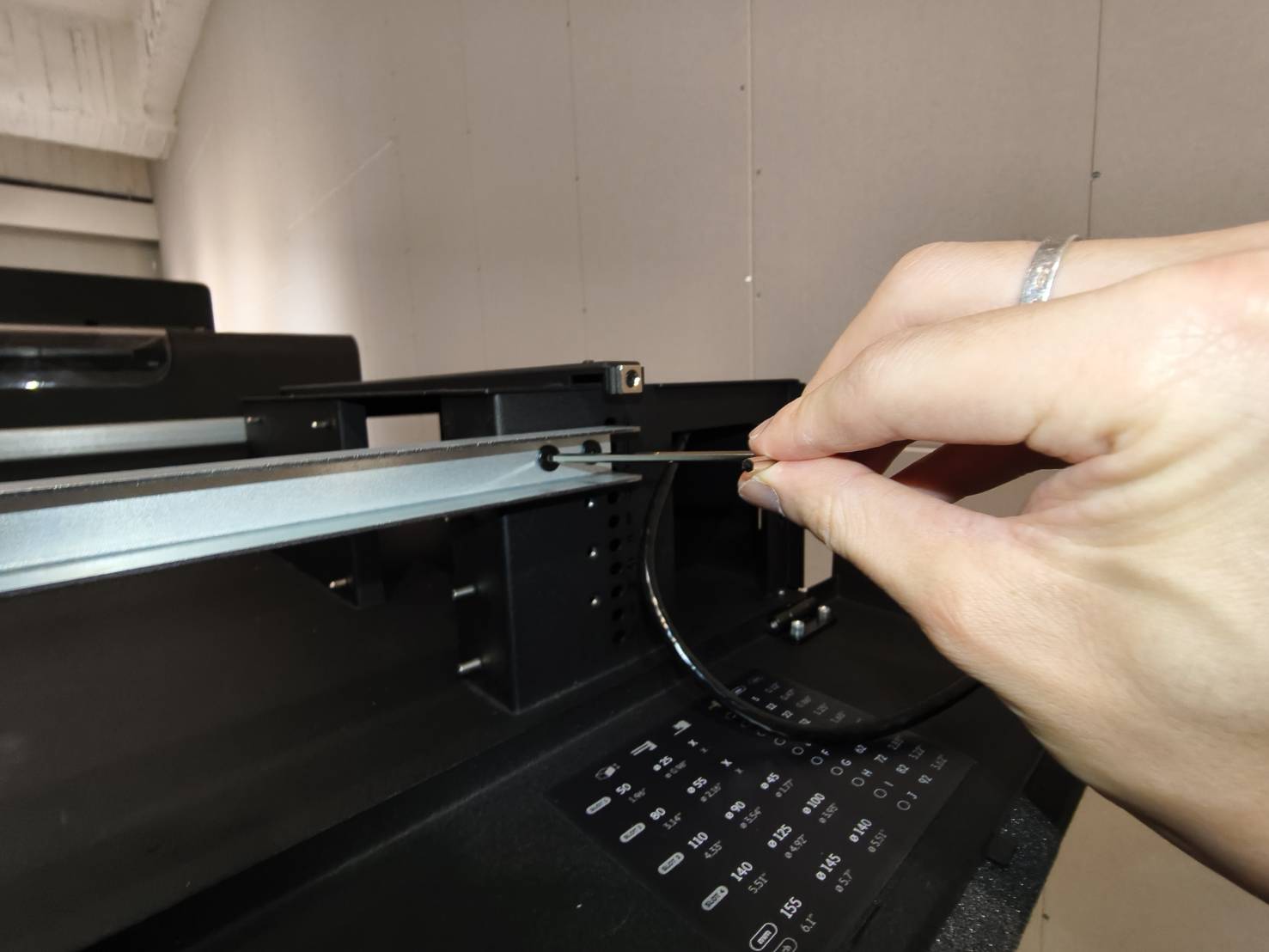

Passe o cabo RJ45 pelo orifício dentro da base e da máquina.
O cabo RJ45 deve ficar do lado da estrutura, ou seja, na parte externa do eixo prateado.

Passo 6

Remova a fita adesiva e conecte o cabo RJ45 na entrada dentro da máquina.

Passo 7

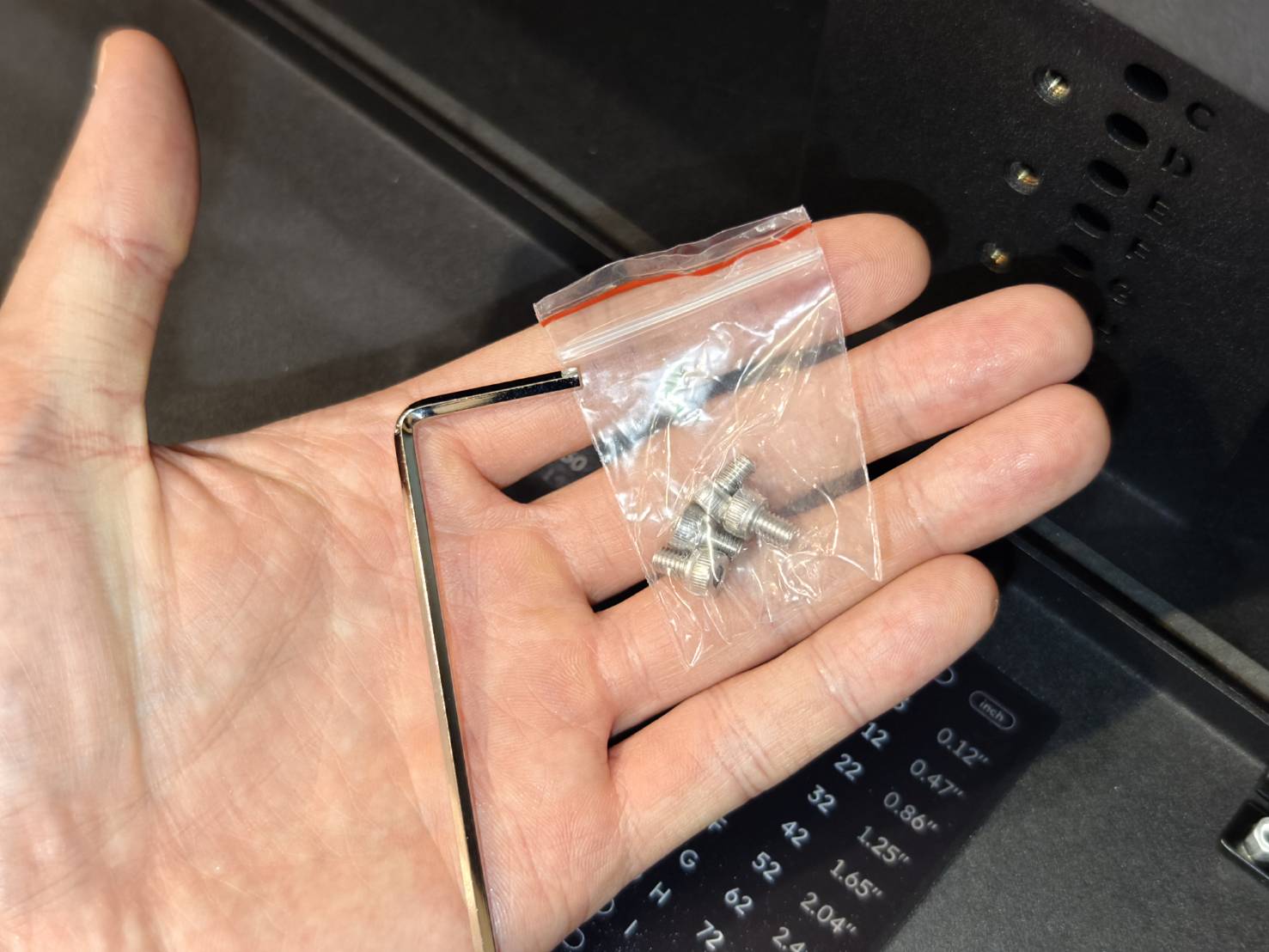

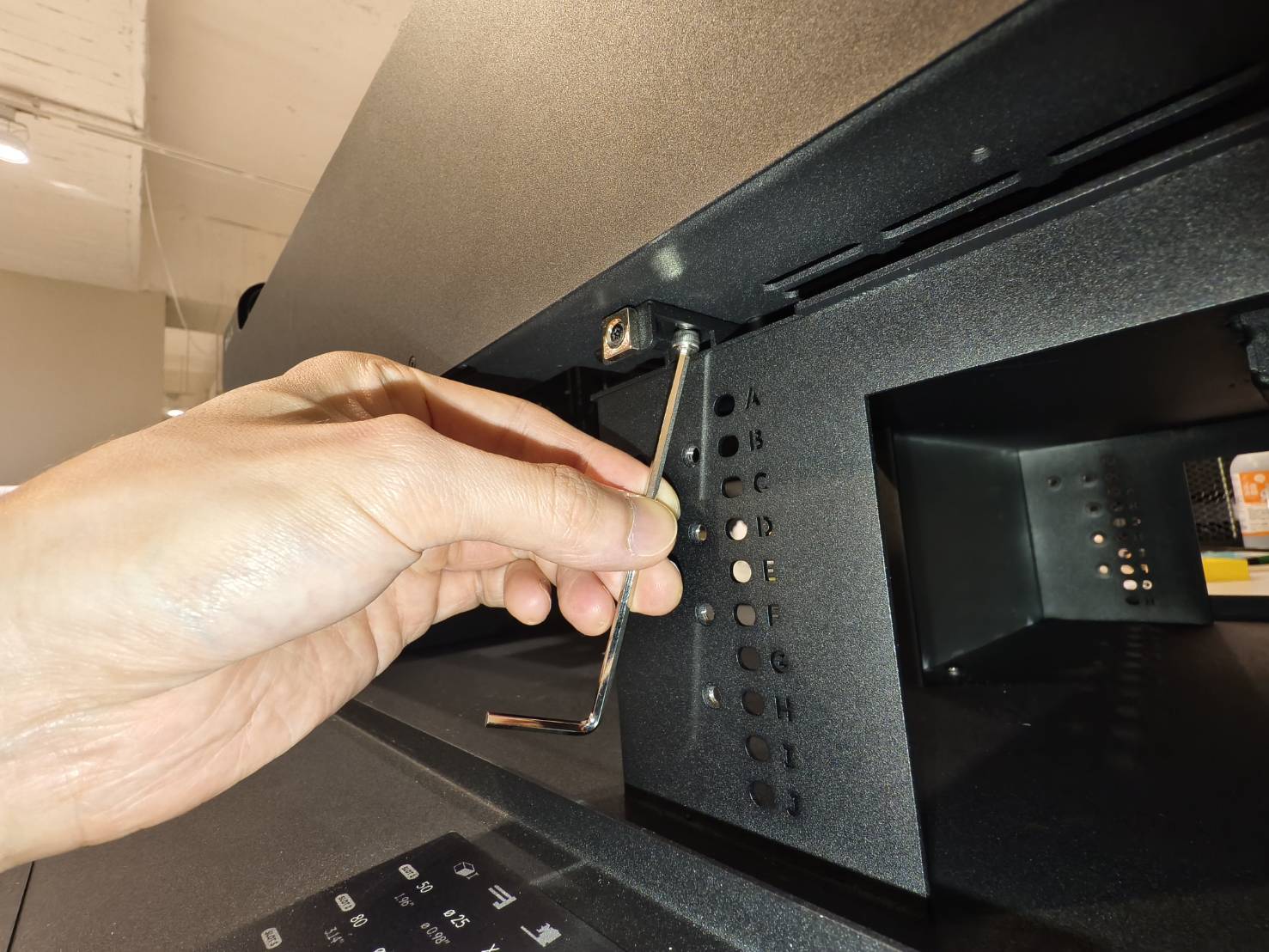

Fixe a máquina na base de extensão usando a chave Allen e os parafusos fornecidos com o acessório.

Passo 8

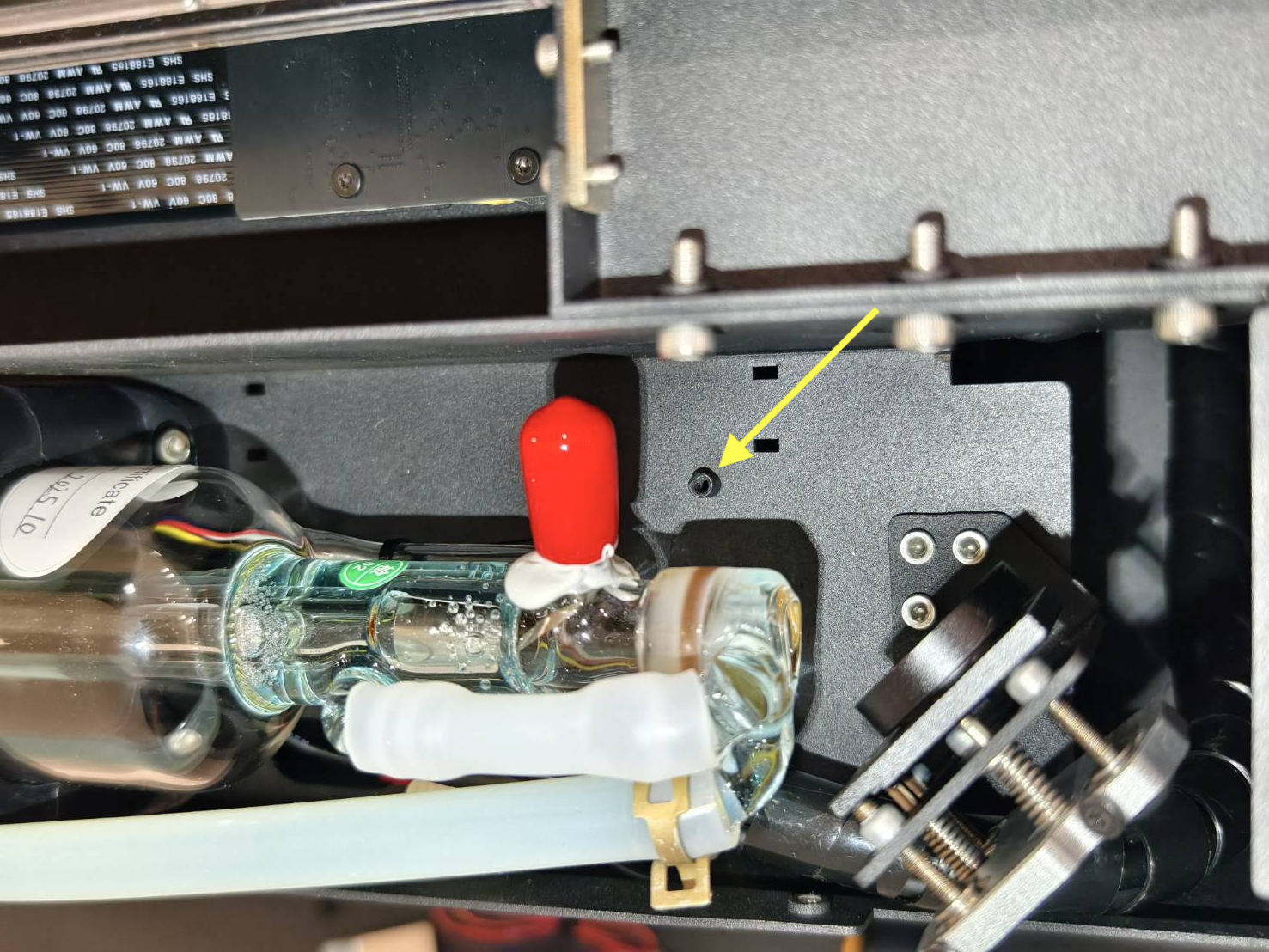

Recoloque a placa inferior da máquina de volta no lugar e localize os 3 parafusos que foram removidos da placa inferior.

Passo 9

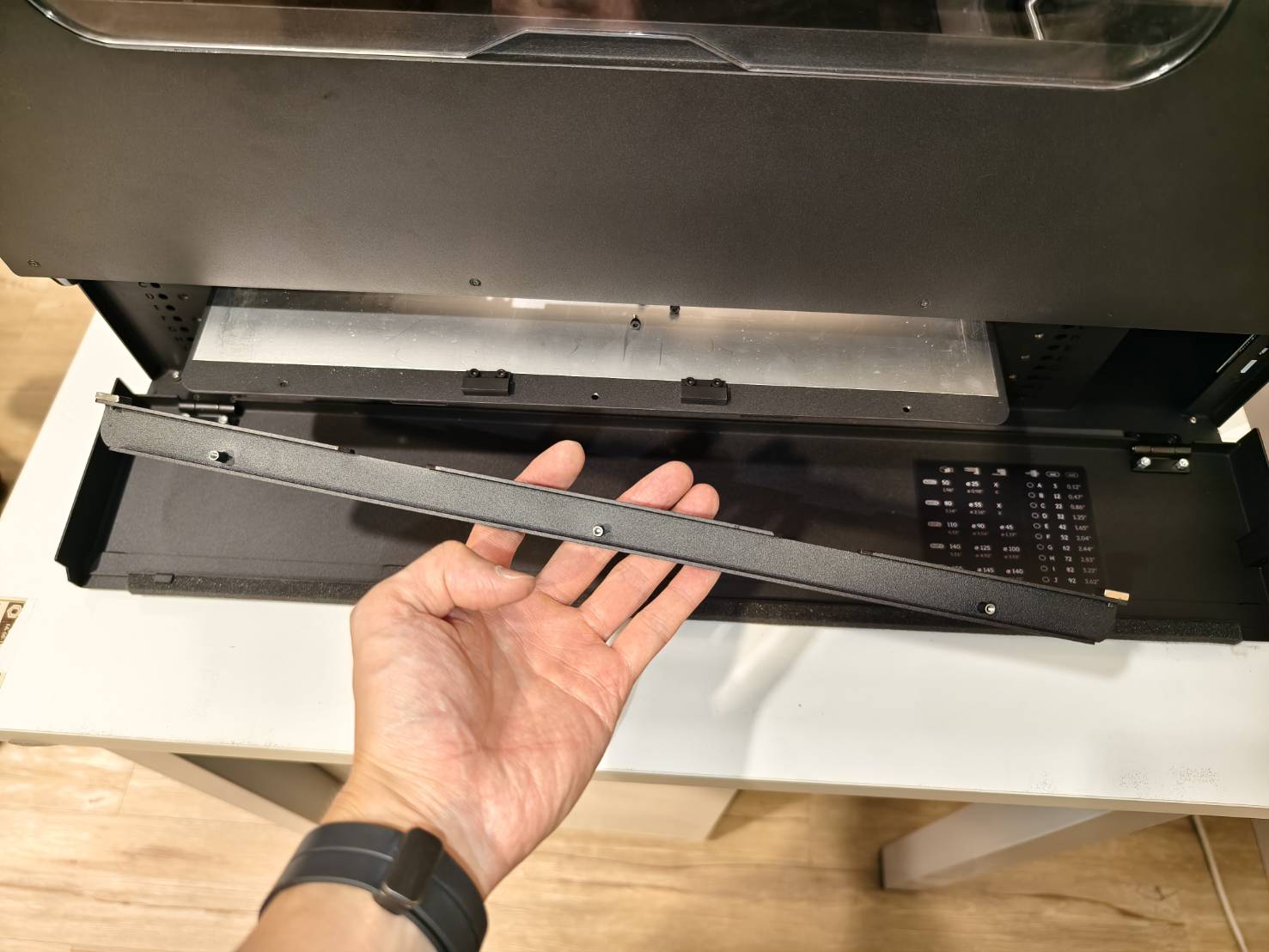

Localize a alça da gaveta e instale-a na placa.

**Nota**

Se o seu país ou região não possui regulamentações de segurança específicas para lasers Classe 4, você pode parar aqui.
Isso indica que a instalação foi concluída. (Nota: As próximas etapas envolvem a instalação de um obturador de laser automático para atender aos requisitos de segurança de laser Classe 4.)

Se você tiver este acessório de obturador de laser na sua caixa, isso indica que você precisa instalá-lo.

Passo 13

Conecte o cabo na pequena placa do outro lado da máquina.

Passo 14

Reinstale a tampa traseira.
